MODE D'EMPLOI BIJOU C71 DEVILLE

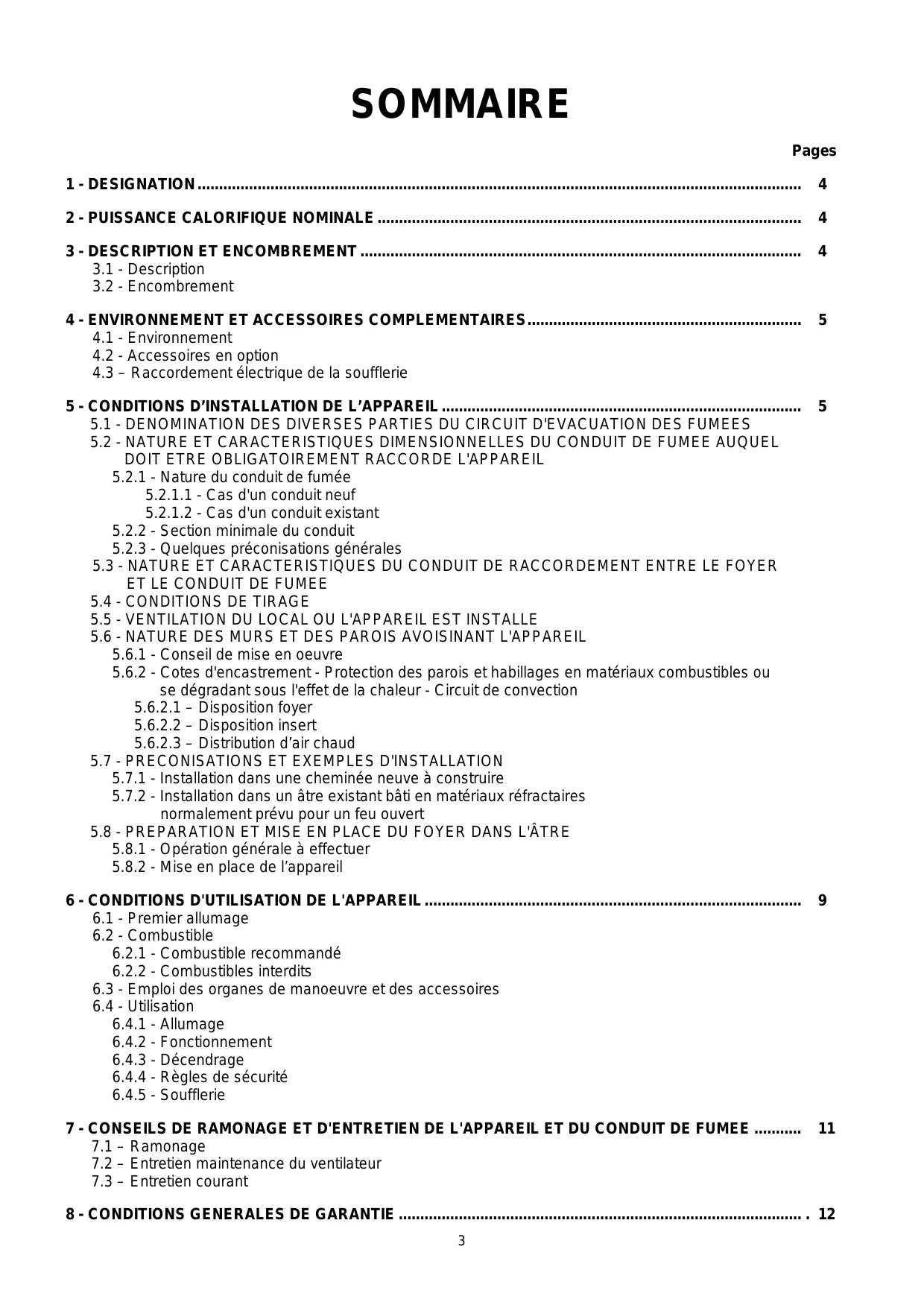

4.1 - Environnement 4.2 - Accessoires en option 4.3 - Raccordement électrique de la soufflerie

5 - CONDITIONS D'INSTALLATION DE L'APPAREIL

5.1 - DÉNOMINATION DES DIVERSES PARTIES DU CIRCUIT D'ÉVACUATION DES FUMÉES 5.2 - NATURE ET CARACTÉRISTIQUES DIMENSIONNELLES DU CONDUIT DE FUMÉE AUQUEL DOIT ÊTRE OBLIGATOIREMENT RACCORDÉ L'APPAREIL

5.2.1 - Nature du conduit de fumée 5.2.1.1 - Cas d'un conduit neuf 5.2.1.2 - Cas d'un conduit existant

5.2.2 - Section minimale du conduit 5.2.3 - Quelques préconisations générales

5.3 - NATURE ET CARACTÉRISTIQUES DU CONDUIT DE RACCORDEMENT ENTRE LE FOYER ET LE CONDUIT DE FUMÉE

5.4 - CONDITIONS DE TIRAGE 5.5 - VENTILATION DU LOCAL OÙ L'APPAREIL EST INSTALLÉ 5.6 - NATURE DES MURS ET DES PAROIS AVOISINANT L'APPAREIL

5.6.1 - Conseils de mise en œuvre 5.6.2 - Cotes d'encastrement - Protection des parois et habillages en matériaux combustibles ou se dégradant sous l'effet de la chaleur - Circuit de convection

5.6.2.1 - Disposition foyer 5.6.2.2 - Disposition insert 5.6.2.3 - Distribution d'air chaud

5.7 - PRÉCONISATIONS ET EXEMPLES D'INSTALLATION

5.7.1 - Installation dans une cheminée neuve à construire 5.7.2 - Installation dans un âtre existant bâti en matériaux réfractaires normalement prévu pour un feu ouvert

5.8 - PRÉPARATION ET MISE EN PLACE DU FOYER DANS L'ÂTRE

5.8.1 - Opération générale à effectuer 5.8.2 - Mise en place de l'appareil

6 - CONDITIONS D'UTILISATION DE L'APPAREIL

6.1 - Premier allumage 6.2 - Combustible

6.2.1 - Combustible recommandé 6.2.2 - Combustibles interdits

6.3 - Emploi des organes de manœuvre et des accessoires 6.4 - Utilisation

6.4.1 - Allumage 6.4.2 - Fonctionnement 6.4.3 - Décendrage 6.4.4 - Règles de sécurité 6.4.5 - Soufflerie

7 - CONSEILS DE RAMONAGE ET D'ENTRETIEN DE L'APPAREIL ET DU CONDUIT DE FUMÉE

7.1 - Ramonage 7.2 - Entretien et maintenance du ventilateur 7.3 - Entretien courant

8 - CONDITIONS GÉNÉRALES DE GARANTIE

Nous vous conseillons de lire attentivement, et en entier, le texte de la notice afin de tirer le meilleur usage et la plus grande satisfaction de votre appareil DEVILLE.

Le non-respect des instructions de montage, d'installation et d'utilisation entraîne la responsabilité de celui qui les effectue.

CET APPAREIL DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX SPÉCIFICATIONS DES D.T.U. EN VIGUEUR. L'appareil doit être installé par un professionnel qualifié. Toutes les réglementations locales et nationales, ainsi que les normes européennes, doivent être respectées lors de l'utilisation de l'appareil. L'appareil ne doit pas être modifié.

1 - Désignation

L'appareil est conforme aux exigences essentielles de la directive 89/106/CEE Produits de Construction suivant l'annexe ZA de la norme EN 13229.

C'est un appareil de chauffage intermittent et continu à combustion sur grille fonctionnant exclusivement au bois, à chambre de combustion semi-fermée et conçu pour être encastré dans une cheminée à construire ou dans un âtre existant.

Relevez le numéro de série de l'appareil inscrit sur la plaque signalétique collée sur l'appareil et sur le certificat de garantie, notez-le dans la case ci-après :

N°de série

Celui-ci sera nécessaire pour identifier l'appareil lors des demandes de pièces détachées.

Appareil conforme à la Directive Compatibilité Électromagnétique 89/336/CEE modifiée par la directive 93/68/CEE.

2 - Puissance calorifique nominale

Puisance nominale	Tirage	Débit massique des fumées	Température des fumées
12 kW	12 Pa	9,2 g/s	354 °C

Fonctionnement intermittent et continu :

• Le f nécessite un rechargement tous les 3/4 d'heure.

Il faut privilégier ce mode de fonctionnement, particulièrement respectueux de l'environnement.

• L'appareil peut également assurer un fonctionnement continu quand les contraintes de l'intermittence ne peuvent être respectées ou qu'une combustion lente est recherchée.

Puissance calorifique nominale en fonctionnement intermittent :

Obtenue sous un tirage de 12 Pa, au cours d'une durée de feu de 3/4 d'heure, avec une charge de 2,84 kg de bois dur (charme, chêne...) sous forme de 2 bûches de bois refendu de 9 cm de diamètre environ. Pour obtenir ce régime de puissance, recharger sur un lit de braises de 500 g environ, soit 4 cm d'épaisseur. La puissance ANNONCÉE est la puissance moyenne obtenue au cours des essais, la tirette d'air en position ouverture maxi.

La combustion lente :

Obtenue sous un tirage de 6 Pa, la tirette d'air en position fermée. Recharger sur un lit de braises d'environ 500 g (soit 4 cm d'épaisseur). Durée supérieure à 3 heures avec une bûche de bois dur non fendue de 4 kg. Durée supérieure à 10 heures avec une bûche de gros diamètre de bois dur non fendue, de 6 à 10 kg.

Les conditions d'allure normale permettent d'obtenir une puissance maximale à ne pas dépasser pour un fonctionnement en toute sécurité.

La charge maximum est de 15 kg de bois.

3.1 - Description

Les principaux éléments qui constituent votre appareil sont indiqués et repérés sur la Fig. 1.

La chambre de combustion est en acier de 4 mm, le fond du foyer est doublé d'une plaque d'âtre en fonte. Une enveloppe en tôle ménage un circuit d'air de refroidissement autour de la chambre de combustion et protège les parois de la cheminée du rayonnement : c'est un gage de sécurité et de performance.

La porte est en fonte, munie de joints qui assurent l'étanchéité et permettent une grande autonomie de fonctionnement.

La tirette de réglage, située en partie basse de la porte, permet de choisir une allure de feu.

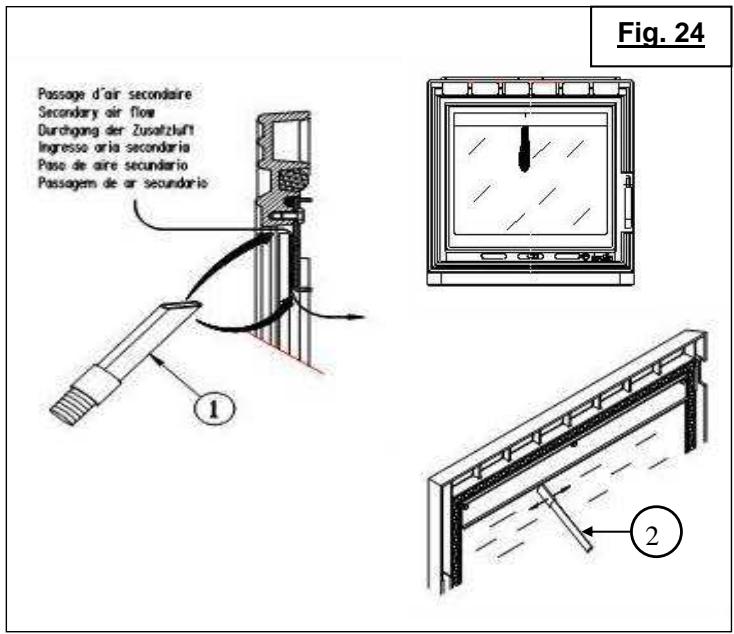

Une entrée d'air secondaire est réalisée autour de la vitre de la porte pour la maintenir propre et assurer une meilleure combustion du bois.

Une soufflerie à deux vitesses permet d'activer la circulation de l'air chaud. Cet équipement vous permet d'envoyer un flux d'air chaud dans 4 directions différentes (pièces adjacentes). Non équipé de gaine(s), il améliorera la convection dans la pièce où est installée votre cheminée.

Débit de la soufflerie : 100 m³/h

	C07925
Poids net de l'appareil	140 kg
Poids nu (sans porte, déflecteur, grille, plaque d'âtre)	90 kg

4.1 - Environnement

Votre foyer-insert peut s'intégrer dans une cheminée neuve DEVILLE.

4.2 - Accessoires en option

L'appareil peut être équipé sur demande :

• De bouches de sortie d'air chaud Ø 125 mm réf. C07006. Elles permettent èces adjacentes (Fig. 3).
• Cet ensemble, fourni en option, doit être monté avant l'installation du foyer dans la cheminée.
• Pour effectuer le montage, se reporter aux indications de la notice jointe à cette option.

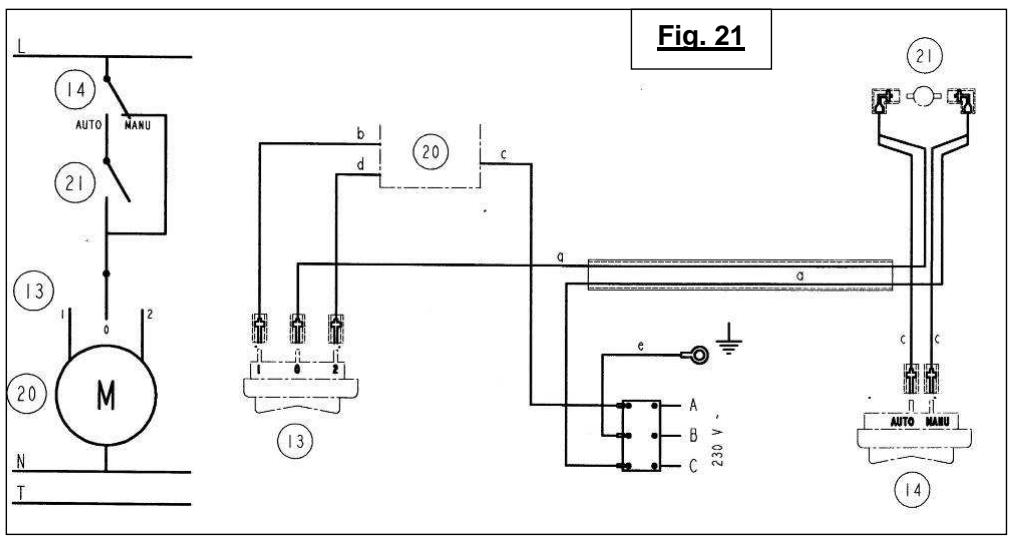

4.3 - Raccordement électrique de la soufflerie

• L'appareil est livré avec un câb : ce dispositif permettra d'isoler l'appareil du réseau d'alimentation électrique. L'installation devra être conforme à la NFC 15-100, en particulier le branchement de la terre (fil vert et jaune) devra être effectué.
• La puissance nominale de la soufflerie est de 19 W - tension d'alimentation 230 V.
• Il peut être nécessaire d'extraire le ventilateur ou l'insert de son logement : dans ce but, réserver une longueur de câble suffisante pour que ces opérations puissent être effectuées sans provoquer de traction sur le câble.

5 - Conditions d'installation de l'appareil

L'installation ne devra pas être modifiée par l'utilisateur.

Nous rappelons ci-après les recommandations élémentaires à respecter, celles-ci ne se substituent en aucun cas à la stricte application de l'ensemble du DTU 24-2-2.

5.2.1.1 - Cas d'un conduit neuf

Utilisation des matériaux suivants :

• Boisseaux de terre cuite 11.
• Boisseaux en béton 21.
• Conduits métalliques composites conformes aux NF D 35-304 et NF D 35-303 ou ayant reçu un Avis Technique favorable pour cet usage.
• Briques en terre cuite 1.
• Briques réfractaires 2.

L'utilisation de matériaux isolés d'origine permet d'éviter la mise en place d'une isolation sur le chantier, notamment au niveau des parois de la souche (résistance thermique minimale : 0,43 m²·K/W).

5.2.1.2 - Cas d'un conduit existant

L'installateur prend à son compte la responsabilité des parties existantes. Il doit vérifier l'état du conduit et y apporter les aménagements nécessaires pour son bon fonctionnement et la mise en conformité avec la réglementation.

Ramoner le conduit puis procéder à un examen sérieux pour vérifier :

• La compatibilité du conduit avec son utilisation et sa stabilité.
• La vacuité et l'étanchéité (annexe II du DTU 24-1).

Si le conduit n'est pas compatible, réaliser un tubage à l'aide d'un procédé titulaire d'un Avis Technique favorable, ou mettre en place un nouveau conduit.

5.2.2 - Section minimale du conduit

Réglementation	Fonctionnement possible portes ouvertes	Fonctionnement portes fermées
Boisseaux carrés ou rectangulaires	Section minimale 4 dm2	Section minimale 2,5 dm2
Conduits circulaires	Diamètre minimal 200 mm	Diamètre minimal 153 mm

Dans tous les cas, la section du conduit doit être au moins égale à celle de la buse de raccordement sur l'appareil.

5.2.3 - Quelques préconisations générales

• Un bon conduit doit être construit en matériaux érature superficielle extérieure à :
• 50°C, dans les parties habitables
• 80 °C, dans les parties non habitables ou inaccessibles.

Il doit être absolument étanche, sans rugosité et stable. Il ne doit pas comporter de variations de section brusques (pente par rapport à la verticale inférieure à 45°). Il doit déboucher à 0,4 m au moins au-dessus du faîte du toit et des toits voisins.

• Deux appareils ne doivent pas être raccordés sur un même conduit. Il doit déboucher dans la pièce où sera installé l'appareil, sur une hauteur d'au moins 50 mm.
• Sa face intérieure doit être éloignée de 16 cm au moins de tout bois et matière combustible.
• Les tuyaux doivent être montés partie mâle vers le bas afin d'éviter le passage des coulures à l'extérieur.
• Le conduit ne doit pas comporter plus de deux dévoiements, c'est-à- e.
• Si c'est un conduit maçonné :

L'angle des dévoiements ne doit pas excéder 45° pour une hauteur totale du conduit limitée à 5 m. Pour une hauteur supérieure, l'angle de dévoiement est limité à 30°.

• Si c'est un conduit métallique isolé :

L'angle des dévoiements ne doit pas excéder 45°, avec une limitation de hauteur de 5 m entre le haut et le bas du dévoiement. La hauteur totale du conduit n'est pas limitée.

L'étanchéité, l'isolement, les traversées de plafond et plancher, les écarts au feu doivent être réalisés dans le strict respect du DTU 24-2-2.

5.3 - Nature et caractéristiques du conduit de raccordement entre le foyer et le conduit de fumée

• Un doit être installé entre l'appareil et le débouché du conduit de fumée.
• Ce conduit doit être réalisé à l'aide d'un tubage polycombustible rigide ou flexible, justifiable d'un Avis Technique favorable pour une desserte directe de foyer fermé. À noter que sont interdits : l'aluminium, l'acier aluminé et l'acier galvanisé.
• À noter que sont autorisés : la tôle noire (ép. min. 2 mm), la tôle émaillée (ép. min. 0,6 mm), l'acier inoxydable (ép. min. 0,4 mm).
• Ce conduit doit être visible sur tout son parcours par une trappe ou grille de visite et ramonable de façon mécanique (Fig. 5). Sa dilatation ne doit pas nuire à l'étanchéité des jonctions amont et aval ainsi qu'à sa bonne tenue mécanique et à celle du conduit de fumée. Sa conception et, en particulier, le raccordement avec le conduit de fumée doivent empêcher l'accumulation de suie, notamment au moment du ramonage.
• Les jonctions avec l'appareil d'une part et le conduit de fumée d'autre part doivent être réalisées dans le strict respect du DTU 24-2-2 et des spécifications du constructeur du tube, en utilisant tous les composants préconisés (embouts, raccords, etc.).

5.4 - Conditions de tirage

• Le tirage est mesuré sur le conduit de raccordement à environ 50 cm au-dessus de la buse de l'appareil.
• , porte fermée :
• 6 Pa en allure réduite (0,6 mm de CE).
• 12 Pa en allure normale (1,2 mm de CE).

L'évaluation du tirage prévisible en fonction des caractéristiques du conduit étant peu sûre, il est recommandé d'installer systématiquement un volet modérateur.

• Le modérateur permet d'obtenir un bon fonctionnement du foyer, même dans des conditions de tirage important (conduits hauts, tubage). Le modérateur doit être facilement visible et accessible (Fig. 6).
• Le volet modérateur de tirage n'a pas d'influence sur le fonctionnement de l'appareil lorsque la porte est ouverte.

5.5 - Ventilation du local où l'appareil est installé

• Le fonctionnement de l'appareil nécessite un apport d'air supplémentaire à celui nécessaire au renouvellement d'air réglementaire. Cet apport d'air est obligatoire lorsque l'habitation est équipée d'une ventilation mécanique.
• La prise d'amenée d'air doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur, et être protégée par une grille (voir disposition conseillée Fig. 7).

A: FAVORABLE

Face sous le vent dominant : favorise l'écoulement de l'air frais et des fumées. B : DÉFAVORABLE

Face opposée au vent dominant.

• La sortie d'amenée d'air doit être située directement dans la cheminée et déboucher le plus près possible de l'appareil. Elle doit être obturable lorsqu'elle débouche directement dans la pièce.
• La section d'entrée d'air doit être au minimum égale au quart de la section du conduit de fumée avec un minimum de :
• 70 cm² pour une utilisation uniquement portefermée.
• 200 cm² pour une utilisation possible porte ouverte (pour certains foyers seulement : voir notice d'utilisation).
• Il peut être nécessaire de stopper l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pierce lors de l'ouverture de la porte.

5.6.1 - Conseil de mise en œuvre

Enlever tous les matériaux combustibles ou dégradables sous l'action de la température, sur les parois et à l'intérieur de celles-ci (sols, murs et plafonds), à l'emplacement de la cheminée et du foyer.

• L'habillage de l'appareil doit être réalisé avec des , classés M0.
• Le sol sera en matériaux incombustibles sous l'appareil jusqu'à 400 mm au minimum de l'avant de l'appareil.
• Lorsque le linteau est en matériau combustible (poutre en bois, par exemple), il est nécessaire de le protéger par un matériau incombustible, par un déflecteur ou par le fronton (voir DTU 24-2-2 et exemple Fig. 14).
• Si le mur d'adossement est une cloison légère ou un mur avec une isolation combustible incorporée, réaliser un doublage en matériaux incombustibles (béton cellulaire de 10 cm avec une lame d'air de 2 cm sur toute la largeur de la cheminée avec un débord de 5 à 10 cm).

5.6.2 - Côtes d'encastrement - Protection des parois et habillages en matériaux combustibles ou se dégradant sous l'effet de la chaleur - Circuit de convection.

• Pour limiter l'échauffement des parois constituant l'habillage à 65 K (K = degrés Celsius au-dessus de la température ambiante), et pour obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter les dispositions ci-après.
• Par ailleurs, les dimensions minimales d'encastrement indiquées garantissent l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, ainsi que l'accès et le démontage des pièces susceptibles d'être remplacées.
• Cet appareil permet deux dispositions différentes du circuit d'air de convection :

5.6.2.1 - Disposition foyer

• Elle correspond généralement à la construction de la cheminée autour du foyer. L'air à chauffer emprunte deux circuits différents (Fig. 8) : Le circuit 1, intégré à l'appareil (double enveloppe), avec entrée par l'avant (d) et sortie par le haut (b). Le circuit 2, s'appuyant sur l'édifice, avec entrée par le bûcher (f) et entre le fronton et l'appareil (c), et sortie par la hotte (a).
• Dans ce cas, les opérations à réaliser sont les suivantes (Fig. 10):
• Ouvrir les sorties d'air chaud prédécoupées sur le dessus de la double enveloppe (A).
• Monter l'obturateu (B).
• Protéger les parois verticales (2 parois latérales, l'arrière et la paroi frontale) par un isolant : l er le sol : en posant l'appareil sur une plaque de ciment fondu, conductibilité 2 W/m °C, épaisseur 40 mm, écartée du sol de 80 mm.
• Respecter les dimensions minimales d'encastrement et réaliser le circuit d'air de convection, représentés sur la Fig. 11 (habillage à construire autour du foyer).
• Mettre en place un faux plafond isolé (Fig. 17).

5.6.2.2 - Disposition Insert

• Elle correspond généralement à la mise en place de l'appareil dans une cheminée existante : l'arrivée d'air à chauffer par le soubassement ou le bûcher et la a hotte ne sont pas réalisables.
• L'air à chauffer emprunte 2 circuits différents (Fig. 9) : Le circuit 1 : intégré à l'appareil (double enveloppe) avec entrée par l'avant d et sortie par l'avant e (les bouches de e dessus b sont obturées). Le circuit 2 : s'appuyant sur l'édifice avec entrée par les 2 côtés latéraux c et sortie par l'avant de l'édifice a.
• Dans ce cas, les opérations à réaliser sont les suivantes (Fig. 10):
• Vérifier que l'obturateur de sortie d'air chaud frontal est démonté (C) :

Sortie d'air chaud par l'avant.

• Protéger les parois verticales (2 parois latérales et l'arrière) par un isolant : laine de roche, conductibilité inférieure à 0,04 W/m °C, épaisseur 30 mm, recouverte d'une feuille d'aluminium exposée au rayonnement du foyer. Le sol doit être constitué de briques ou béton réfractaire, conductibilité inférieure à 0,1 W/m °C, épaisseur 55 mm.
• Respecter les dimensions minimales d'encastrement, représentées sur la Fig. 12.

5.6.2.3 Distribution d'air chaud

Une distribution d'air chaud dans les pièces adjacentes peut être réalisée :

• Retirer les obturateurs prédécoupés sur le dessus du foyer, en perçant, à l'aide d'un foret de 6, à l'emplacement des 3 trous prévus à cet effet. Remplacer les obturateurs par les buses de sortie d'air chaud en option 125 (Fig. 3).
• Mettre en place les plaques obturatrices sur la double enveloppe du corps de chauffe.
• Protéger thermiquement les passages de distribution d'air chaud (16 cm au moins entre gaine d'air chaud et matériaux combustibles) et utiliser des gaines d'air chaud calorifugées. Les matériaux choisis doivent avoir une excellente tenue à la chaleur (classement M0).

Attention :

Les gaines d'air chaud ne doivent pas toucher les différentes parties du circuit d'évacuation des fumées et encore moins transiter par le conduit de fumée.

• Partir de l'appareil en gains verticaux sur la plus grande hauteur possible pour favoriser la circulation par convection, limiter les longueurs de gains horizontaux et le nombre de coudes.
• S'assurer de l'existence ou de mettre en place un circuit d'air des pièces à chauffer vers la pièce où est installé l'appareil. Veillez à ce que le fonctionnement du circuit d'air chaud ne perturbe pas le dispositif de ventilation de l'habitat.
• Il est important de s'assurer pendant le fonctionnement que le débit d'air de convection entre par les orifices d'entrée et sorte par toutes les bouches de sortie. Si ce n'est pas le cas, réduire la section de la bouche qui fonctionne jusqu'à ce que les autres bouches soufflent l'air chaud : l'utilisation de sorties réglables permet de réaliser facilement cet équilibrage.
• La plaque obturatrice, montée devant l'orifice de sortie d'air en façade, peut être réglée de façon à faire varier le débit des bouches d'air chaud ; toutefois, elle préserve un passage d'air « de sécurité » de 10 mm : ceci permet d'éviter la surchauffe de l'appareil lorsqu'aucune des 4 bouches Ø 125 n'est ouverte.

NOTA : Une fois la cheminée terminée, la température superficielle des parois des locaux servant d'adossement à la cheminée ne devra pas excéder 50 °C en partie accessible (Fig. 13).

5.7 - Préconisations et exemple d'installation

L'appareil doit être installé sur un sol avec une capacité portante suffisante. Si une construction existante ne satisfait pas à cette condition préalable, des mesures adéquates (par exemple, l'installation d'une plaque de répartition de charge) doivent être prises pour permettre au sol de supporter l'appareil.

5.7.1 - Installation dans une cheminée neuve à construire

• La figure 17, donnée en exemple, représent
• Le mode de raccordement représenté est le plus courant, soit:
• Raccordement sur conduit maçonné en attente au plafond par élément spécial.
• D'autres possibil .
• être aménagée en façade ou sur les côtés, à au moins 300 mm du plafond, pour évacuer la chaleur et abaisser la température à l'intérieur de l'ouvrage.
• Il peut aussi être prévu une sortie d'air dans la pièce située derrière la cheminée ou à l'étage au-dessus, voir paragraphe distribution d'air chaud.

Raccordement côté cheminée (voir exemple Fig. 14)

• Il est indispensable d'obturer de façon étanche la base du conduit de fumée ①. Toute entrée d'air dans celui-ci se fera au détriment du bon fonctionnement de l'appareil.
• Effectuer un joint ③ sur tout le pourtour de la collerette en acier ④. Pour cela :
• Bloquer au mortier réfractaire la collerette ④.
• ③ sera en forme d'entonnoir.
• ée ④ et faire en sorte qu'il reste bloqué en position haute.
• L'extrémité du tuyau ne doit pas dépasser de la collerette ④ après son
• Le tuyau de raccordement aura un diamètre au moins égal à 18,0 mm.

Raccordement côté appareil :

• Placer l'appareil dans l'âtre (voir paragraphe 5.8) et procéder à l'emboîtement du tuyau sur la buse de départ de l'appareil (Fig. 14).
• S'il y a un espace suffisant, engager le tuyau sur la buse en passant les mains entre la partie supérieure de l'appareil et la base de la collerette.
• S'il n'y a pas suffisamment de place au-dessus de l'appareil pour y passer les mains, l'engagement du tuyau pourra se faire aisément en plaçant préalablement, dans ce morceau de tuyau à une dizaine de cm de sa base, une broche qui permettra de se saisir du tuyau pour l'engager sur la buse, en passant la main par l'intérieur de l'appareil. Cette broche pourra rester en place sans aucune gêne pour le fonctionnement (Fig. 15).

NOTA : Le tuyau de raccordement ② et la collerette ④ seront en acier inoxydable d'épaisseur mini 0,4 mm.

• Les Figures 18 et 19, données en exemple, représentent 2 cas courants d'installation :
• Fig. 18: Conduit existant, tube.

Possibilité de sortie d'air chaud à travers l'avaloir et la hotte existante.

• Fig. 19 : Conduit existant, conservé en l'état.

La conception, l'état ou les dimensions de la cheminée ne permettent pas de réaliser une sortie d'air chaud à travers l'avaloir. L'air chaud sort intégralement sous le fronton et la poutre. Une poutre en bois doit dans ce cas être parfaitement protégée. La collerette maçonnée doit être réalisée le plus bas possible. Les cotes d'encastrement de la Fig. 12 doivent être respectées.

5.8.1 - Opération générale à effectuer

Alléger le corps de chauffe pour faciliter son installation dans l'âtre. Pour ceci, enlever la cale en polystyrène bloquant le déflecteur, ôter le déflecteur, les pièces en fonte qui sont à l'intérieur du foyer et la porte (voir paragraphe 7.1 pour le démontage du déflecteur).

5.8.2 - Mise en place de l'appareil

Après avoir installé l'appareil dans la cheminée, remettre en place toutes les pièces ôtées : pour cela, agir dans l'ordre inverse du démontage.

NOTA : Avant la mise en marche de l'appareil, enlever les étiquettes autocollantes.

6 - Conditions d'utilisation de l'appareil

Ce "foyer fermé" est un véritable appareil de chauffage :

• Rendement élevé.
• Fonctionnement en allure réduite de longue durée.

6.1 - Premier allumage

• Après la réalisation de la cheminée et la mise en place de l'appareil, respecter le temps de séchage des matériaux utilisés pour la construction (2 à 3 semaines).
• Après le premier allumage (voir paragraphe 6.4.1), faire un feu modéré pendant les premières heures en limitant le chargement de l'appareil (une bûche de ∅ 15 cm) avec la tirette d'air en allure intermédiaire (Fig. 20) : montée en température progressive de l'ensemble des éléments de la cheminée et dilatation normale de l'appareil.
• Pendant les premières utilisations, une odeur de peinture peut se dégager de l'appareil : aérez la pièce pour limiter ce désagrément.

6.2.1 - Combustible de commande

Bois dur : chêne, charme, hêtre, châtaignier, etc., en bûches de 50 cm de longueur.

Hauteur maximale de chargement : 20 cm.

Nous vous conseillons d'utiliser du bois très sec (20 % d'humidité maximum), soit 2 ans de stockage sous abri après la coupe, afin d'obtenir de meilleurs rendements et d'éviter le bistrage du conduit de fumée et des vitres.

Évitez l'utilisation des bois résineux (pins, sapins, épicéas...) qui nécessitent un entretien plus fréquent de l'appareil et du conduit.

6.2.2 - Combustibles interdits

Tous les combustibles autres que le bois sont interdits, notamment le charbon et ses dérivés.

Les flambées de petits bois, sarments, planchettes, paille ou carton sont dangereuses et à exclure.

L'appareil ne doit pas être utilisé comme un incinérateur à déchets.

6.3 - Emploi des organes de manœuvre et des accessoires

Poignée de porte ermédiaire de la main froide.

Tirette de réglage d'air: Elle doit être manœuvrée par l'intérimédiaire de la main froide.

Main froide : elle sert à manœuvrer la tirette de réglage d'air et la poignée de porte, et à extraire le cendrier.

Raclette : elle est utilisée pour le décendrage et sert à arranger les bûches dans le foyer en fonction de l'évolution de la combustion.

Ne vous brûlez pas les mains inutilement, servez-vous des accessoires.

Registre d'allumage

La position Allumage est obtenue en manœuvrant la tirette directement avec la main : cette position ne doit être utilisée que lorsque l'appareil est "froid" et en effectuant les opérations suivantes (Fig.20) :

• Opération n°1:

Pousser la tirette de réglage d'air primaire vers la droite jusqu'à la butée correspondant au verrouillage de la "Position Allumage".

• Opération n2 :

Lever la tirette de réglage.

• Opération n3 :

Maintenir la tirette en position haute et la pousser vers la droite : vous êtes en “Position Allumage”.

Après l'allumage, pour revenir en position d'allure normale, d'allure intermédiaire ou d'allure lente, utiliser le tisonnier pour pousser la tirette de réglage d'air qui peut être chaude.

6.4.1 - Allumage

• Mettre la tirette d'air en position allumage (Fig. 20).
• Placer sur la grille du papier froissé et du petit bois très sec (brindilles), puis des branches de bois fendues de section plus importante (Ø 3 à 5 cm). Enflammer le papier et refermer la porte (la laisser légèrement entrouverte pour accélérer l'embrasement en évitant le refoulement de fumée hors de l'appareil).
• Lorsque la charge de "petit bois" est bien enflammée, ouvrir la porte et charger l'appareil avec le combustible recommandé.

6.4.2 - Fonctionnement

• L'allure désirée est obtenue en agissant sur les organes de manœuvre (Fig. 20) et en choisissant une charge correspondant aux besoins.
• Pour obtenir une allure réduite de longue durée, procéder au chargement sur un lit de braises à peine rougeoyantes.
• Pour obtenir un embrasement rapide, relancer le feu avec du "petit bois", effectuer le chargement, maintenir éventuellement la porte entrouverte pendant quelques minutes pour accélérer l'embrasement, en gardant l'appareil sous surveillance, puis fermer la porte. Cette opération permet d'accélérer la reprise, notamment si le bois est humide.
• Effectuer les changements d'allure (passage de l'allure normale à l'allure réduite par exemple) avant les rechargements, pendant la phase de combustion des braises, pour permettre à l'appareil et au conduit de fumées de changer progressivement de régime.
• Pour éviter les refoulements des fumées et les chutes de cendres dans la piè
• Arrête le ventilateur pour éviter d'aspirer les cendres qui risquent de tomber devant l'appareil.
• Entrouvrir la porte, marquer un temps d'arrêt pour amorcer le tirage correspondant au fonctionnement porte ouverte, puis ouvrir lentement la porte.
• îne une combustion incomplète qui favorise les dépôts de bistre et de goudron.

- Alterner les périodes de ralenti par des retours en fonctionnement à allure normale. - Privilégier une utilisation avec de petites charges.

• Après un fonctionnement en allure lente, la vitre peut s'obscurir à cause d'un léger bistrage. Ce dépôt disparaît normalement en fonctionnement à plus vive allure par pyrolyse.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement, afin d'éviter tout débordement de fumée.

6.4.3 - Décendrage

• L'air utilisé pour la combustion du bois arrive sous la grille lorsque la tirette d'air est ouverte. Cet air assure également le refroidissement de la grille. Il est donc indispensable, pour obtenir les performances optimal
• La raclette permet d'effectuer le décendrage de la grille (Fig. 1).
• Le cendrier, situé sous la grille, est facilement extrait en le tirant à l'aide de la main froide.
• Le niveau des cendres ne doit jamais atteindre la grille en fonte de l'appareil.

6.4.4 - Règles de sécurité

• Ne jamais jeter d'eau pour éteindre le feu.
• La vitre de l'appareil est très chaude : attention aux risques de brûlures, notamment pour les enfants.
• L'appareil dégage, par rayonnement à travers le vitrage, une importante chaleur : ne pas placer de matériaux, ni d'objets sensibles à la chaleur à une distance inférieure à 1,50 m de la zone vitrée.
• Vider le contenu du cendrier dans un récipient métallique ou ininflammable exclusivement réservé à cet usage. Les cendres, en apparence refroidies, peuvent être très chaudes même après quelque temps de refroidissement.
• Ne pas mettre en place des matériaux facilement inflammables au voisinage de l'appareil et dans le bûcher.
• En particulier, ne pas stocker de bois sous l'appareil.
• En cas de feu de cheminée, mettre la tirette d'air en position fermée.

Utilisation (fig. 21)

Choisir une vitesse de ventilation :

• Petit vitesse, sélecteur 12 en position I.
• Grande vitesse, sélecteur 12 en position II.

Mettre l'appareil en chauffe.

Choisir le fonctionnement automatique (A) ou manuel (M) avec le sélecteur 13.

• En position M : marche et arrêt forcés du ventilateur. Cette position permet un démarrage immédiat de la soufflerie et nécessite un arrêt manuel.
• En position A allumage. Son fonctionnement est interrompu quand l'appareil est froid, généralement à l'extinction du foyer.

Pour bénéficier à la fois d'un démarrage immédiat et de l'arrêt automatique, utilisez la position M à l'allumage, puis passez en position A une fois que l'appareil est chaud. Il s'arrête alors automatiquement.

7.1 - Ramonage

Le ramonage mécanique du conduit de fumée est obligatoire. Il doit être réalisé plusieurs fois par an, dont au moins une fois pendant la saison de chauffe. Un certificat doit être établi par l'entrepreneur.

• Proceder au démontage du déflecteur (Fig.23):
• Démoner le déflecteur ① en le soulevant et en le tirant vers l'avant.
• Laisser descendre la partie arrière du déflecteur ① et le sortir.
• Pour remonter le déflecteur
• Vérifier complètement l'état de l'appareil et en particulier les éléments assurant l'étanchéité : joints et organes de verrouillage, pieces d'appui (porte, chassin).
• Vérifier l'état du conduit de fumée et du conduit de raccordement : tous les raccords doivent présenter une bonne tenue mécanique et avoir conservé leur étanchéité.
• Nettoyez à l'aspirateur l'intérieur de la hotte pour éviter l'accumulation de poussières ; dégagez si nécessaire le circuit de convection d'air chaud.

En cas d'anomalie : faire réparer l'appareil ou l'installation par un professionnel.

7.2 - Entretien et maintenance du ventilateur

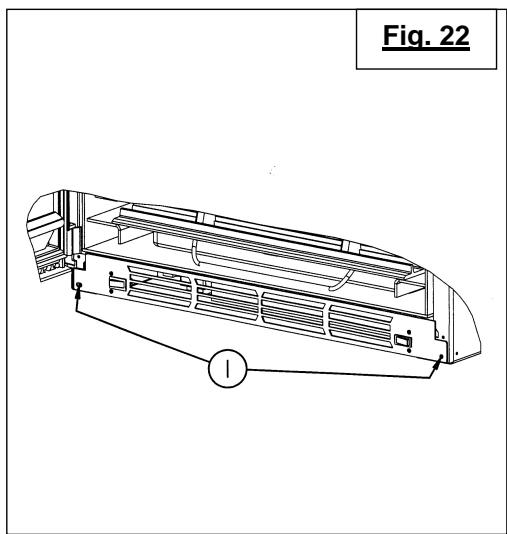

• Dé (Fig.22) : Enlever les 2 vis ① de fixation de la soufflerie. Sortir la soufflerie en tirant sur la grille.
• R : Agir dans l'ordre inverse du démontage.
• Plan électrique (Fig. 21)

7.3 - Entretien courant

• ; attendre que l'appareil soit complètement refroidi pour procéder à cette opération.
• Nettoyer réguliè aire (Fig.24).
• Enlever à l'aspirateur ① les particules et poussières qui sont coincées entre le guide d'air et le verre. Si nécessaire,

Ces particules gênent la formation du film d'air secondaire qui protège le vitrage du contact direct avec les fumées et compromet la combustion du bois.

• Gratter avec l'extrémité d'un objet métallique l'arrête inférieure de la réglette d'admission d'air pour enlever le bistre qui a pu s'y agglomérer.

Ces opérations doivent être effectuées lorsque le verre est sale et impérativement après extinction du foyer.

Si des traces de suies localisées et très marquées (Fig. 24) réapparaissent et se multiplient, il est nécessaire de démonter le guide d'air pour effectuer un décrassage plus complet (Fig. 25) :

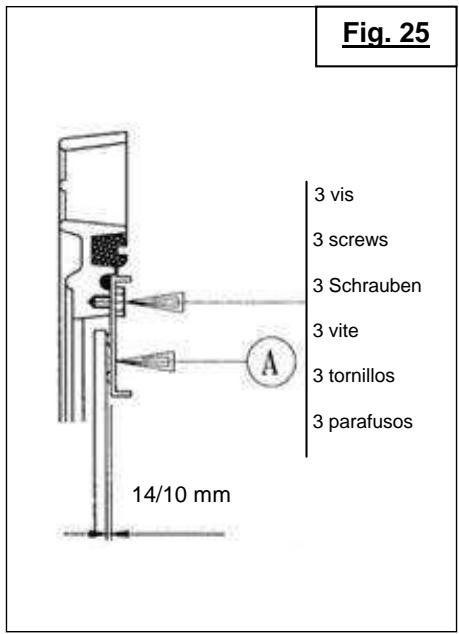

Dégonder la porte et la poser à plat. Enlever les 3 vis. Enlever le guide d'air A et le nettoyer. Remonter l'ensemble et vérifier que le jeu de vitrage préconisé est respecté.

Cette opération doit être effectuée par un professionnel qualifié.

• Nettoyer régulièrement les grilles de sortie d'air chaud de la hotte. Elles se colmatent d'autant plus rapidement que leur maillage est fin : choisissez une fréquence adaptée.
• Contrôler l'efficacité de la clenche de fermeture de la porte et, si cela est nécessaire, effectuer les réglages suivants (Fig. 26) :

Durcir la fermeture de la porte.

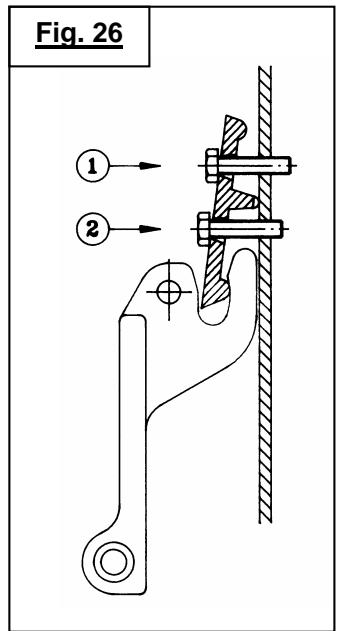

Procéder successivement par desserrage de la vis ① et serrage de la vis ②. Agir par 1/4 de tour sur les 2 vis et recommencer l'opération si cela est nécessaire.

NOTA : Cette opération augmente la pression du joint d'étanchéité de la porte sur l'appareil.

Assouplir la fermeture de la porte :

Procéder successivement par desserrage de la vis ② et serrage de la vis ①. Agir par 1/4 de tour sur les 2 vis et recommencer l'opération si cela est nécessaire.

NOTA : Cette opération diminue la pression du joint d'étanchéité de la porte sur l'appareil.

1. Modalités

En dehors de la garantie légale à raison des vices cachés, DEVILLE garantit le matériel en cas de vices apparents ou de non-conformité du matériel livré au matériel commandé.

Sans préjudice des dispositions à prendre vis-à-vis du transporteur, les réclamations lors de la réception du matériel sur les vices apparents ou la non-conformité doivent être formulées auprès de DEVILLE par l'acheteur dans les cinq jours de la constatation du vice par voie de lettre recommandée avec demande d'avis de réception. Il appartient à l'acheteur de fournir toute justification quant à la réalité des vices ou des anomalies constatées. L'acheteur doit, par ailleurs, laisser à DEVILLE toute facilité pour procéder à la constatation de ces vices ou anomalies et pour y porter remède. De même, l'acheteur doit tenir les matériels non conformes à la disposition de DEVILLE, selon les instructions de cette dernière. Tout retour du matériel, pour quelque raison que ce soit, doit faire l'objet d'un accord préalable formel de DEVILLE.

2. Étendue

La garantie de DEVILLE couvre, à l'exclusion de toute indemnité ou dommages-intérêts, le remplacement gratuit ou la réparation du matériel ou de l'élément reconnu défectueux (hors pièces d'usure) par ses services, à l'exclusion des frais de main-d'œuvre, de déplacement et de transport.

Sur les appareils émaillés, les craquelures ne sont jamais considérées comme un défaut de fabrication. Elles sont la conséquence de la différence de dilatation tôle-émail ou fonte-émail et ne modifient pas l'adhérence. Les pièces de rechange fournies à titre onéreux sont garanties six mois à partir de la date de facture ; toute garantie complémentaire consentie par un revendeur de DEVILLE n'engage pas DEVILLE. La présentation du certificat de garantie portant le cachet à date du revendeur DEVILLE est rigoureusement exigée lorsque la garantie est invoquée. Ce certificat doit être présenté lors de la demande de réparation de l'appareil sous garantie, ou bien un talon ou un volet détachable de ce certificat doit, selon l'organisation propre à DEVILLE, être retourné à celle-ci dans les délais impartis. À défaut, la date figurant sur la facture émise par DEVILLE ne peut être prise en considération. Les interventions au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci.

3. Durée

La durée de la garantie contractuelle assurée par DEVILLE est de 2 ans (5 ans pour le corps de chauffe des foyers/inserts) à compter de la date d'achat de l'appareil par l'usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été formulées dans les délais impartis. La réparation, le remplacement ou la modification de pièces pendant la période de garantie ne peut avoir pour effet de prolonger la durée de celle-ci, ni de donner lieu en aucun cas à indemnité pour frais divers, retard de livraison, accidents ou préjudices quelconques.

4. Exclusion

La garantie ne s'applique pas dans les cas suivants, sans que cette liste soit exhaustive :

Installation et montage des appareils dont la charge n'incombe pas à DEVILLE. En conséquence, DEVILLE ne peut être tenue pour responsable des dégâts matériels ou des accidents de personnes consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple l'absence de raccordement à une prise de terre, mauvais tirage d'une installation).

Usure normale du matériel ou utilisation ou usage anormal du matériel, notamment en cas d'utilisation industrielle ou commerciale ou emploi du matériel dans des conditions différentes de celles pour lesquelles il a été construit. C'est le cas par exemple du non-respect des conditions prescrites dans la notice DEVILLE : exposition à des conditions extérieures affectant l'appareil telles qu'une humidité excessive ou variation anormale de la tension électrique ;

Anomalie, détérioration ou accident provenant de choc, chute, négligence, défaut de surveillance ou d'entretien de l'acheteur ;

Modification, transformation ou intervention effectuée par un personnel ou une entreprise non agréée par DEVILLE, ou réalisation avec des pièces de rechange non d'origine ou non agréées par le constructeur.

5. Conditions particulières de garantie

Ces conditions complètent et précisent les conditions générales de garantie ci-dessus et ont primauté sur celles-ci. Se reporter au feuillet ci-joint « Conditions particulières de vente DEVILLE – Garantie ».

Pages

1 - DÉSIGNATION 14

• Démontage des ventilateurs (Fig. 22) :

Position allure intermédiaire

Position allure maxi

Position allumage

	F	GB	D	NL	I	E	P
a	Marron	Brown	Braun	Bruin	Marrone	Castanho	Castanho
b	Jaune	Yellow	Gelb	Geel	Giallo	Amarillo	Amarelo
c	Noir	Black	Schwarz	Zwart	Nero	Negro	Preto
d	Blanc	White	Weiss	Wit	Vuoto	Blanco	Branco
e	Jaune et vert	Yellow and green	Gelb und grün	Geel en groen	Giallo e verde	Amarillo y verde	Amarelo e verde
13	Interrupteur de ventilateur bi-vitesse	Switch of the two-speed ventilator	Schalter des Zweiggeschwindig keitsventilators	Ventilator schakelaar 2-snelheden	Interruttore di ventilatore bi-velocità	Interruptor del ventilador « dos velocidades »	Interruptor de ventilação bi-velocidade
14	Sélecteur AUTO/MANU	Selector AUTO/MANU	Ein Wähler AUTO/MANU	Een schakelaar AUTO/MANU	Selettore AUTO/MANU	Selector AUTO/MANU	Selector AUTO/MANU
20	Ventilateur	Ventilator	Ventilator	Ventilator	Ventilatore	Ventilador	Ventilador
21	Thermostat	Thermostat	Thermostat	Thermostat	Termostato	Termostato	Termostato
A	Phase	Phase	Phase	Faseleider	Fase	Fase	Fase
B	Fil de terre (à raccorder obligatioirement)	Earth connection (compulsory)	Erdanschluss (muss unbedingt angesclossen werden)	Schakelaar met aarde (verplicht aan te sluiten)	Messa a terra (deve essere collegata obligatoriamente)	Torna de tierra (no olvidar la connexion a tierra)	Tornada de terra a ligar obligatoriamente
C	Neutre	Neutral	Neutral	Nulleider	Neutro	Neutro	Neutro

Deville

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

Société Anonyme au capital de 6 404 454 €

R. C. SEDAN 787 020 080 B - Sirène 787 020 080 00018

SIEGE SOCIAL

76 rue Forest - 08013 CHARLEVILLE-MÉZIÈRES CEDEX

www.deville.fr - [e-mail]
