MODE D'EMPLOI DS87 SAGEM

Le pack satellite TNTSAT de Sagemcom est dédié à la réception des chaînes de la TNT disponibles par satellite avec TNTSAT et vous permet de receivevoir les émissions en définition standard et en haute définition. Il est composé d'un terminal de réception numérique haute définition et d'une carte d'accès.

Pour bénéficier, avec ce pack DS87 HD, de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un télévisuer à écran plat avec connecteur HDMI™. HDMI (High Definition Multimedia Interface) désigne une interface de connection de Haute Qualité, permettant le transport de video Haute Définition et de son multicanaux en numérique.

La qualité d'image restituée sur l'écran sera en Haute Définition pour autant que votre téléviseur soit prép pour la Haute Définition, que vous ayez utilisé un cordon HDMI™ pour relier le terminal de réception DS87 HD et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Notre revendeur peut vous aider à vérifier que votre écran est prét pour la HD.

Dès le raccordement de votre terminal de réception, vous pouvez profiter de la totalité des services. Vous pouvezmettre à jour leur terminal de réception si de nouveaux services deviennent disponibles.

Le terminal de réception Sagemcom suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livre utilisé.

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité, 2004/108/CE concernant la compatibilité electromagnétique et ErP 2009/125/CE relative aux exigences d'écoconception, définies par le Parlement européen et le Conseil afin de minimiser les interférences electromagnétiques, assurer la sécurité des utilisateurs et de leurs biens ainsi que préserver leur santé, et réduire l'impact des produits sur l'environnement.

En outre, ce marquage certifie aussi la conformité du produit aux normes harmonisées suivantes : EN60065, EN55013, EN55020, EN61000-3-2, EN61000-3-3, EN62311.

La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section support, ou obtenue à l'adresse suivante :

Sagemcom Broadband SAS - Service des relations clientèle

250, route de l'Empereur

92848 Rueil-Malmaison Cedex - FRANCE

Tous droits réservés.

Sagemcom est une marque déposée.

Ce terminal de réception Haute Définition Sagemcom répond aux specifications "HD TV", et intégre la technologie HDMITM. Le logo "HD TV" est une marque de l'EICTA. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

Fabrique sous Licence de Dolby Laboratories. Le terme "Dolby" et le sigle double D sont des marques commerciales de Dolby Laboratories.

Le logo TNTSAT est une marque sous licence GROUPE CANAL+ ou de ses filiales.

Le label CANAL READY indique que le terminal peut recevoir LES CHÂNÉS CANAL+ ou CANALSAT, en souscrivant l'abonnement correspondant.

Voutrouvrez sur le site www.tntsat.tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite.

Voutrouverez sur le site www.canalready.fr toutes les offres commerciales sur LES CHAINES CANAL+ ou CANALSAT.

Table des matières

1. Sécurité 5

Emplacement 5

Avertissements et mesures de sécurité 5

6

Interférences 6

Entretien du Terminal de réception 6

1. Environment 7

Signification des logos prsentes sur le produit et l'emballage 7

Recyclage et élimination du produit 7

Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) 8

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques (RoHS) 8

Consommation electrique du Terminal de réception 8

1. Présentation 9

Contenu de l'emballage 9

Face avant du Terminal 10

Face arriere du Terminal 10

Télécommande 11

Piles 11

1. Connexions 12

Raccordement à une antennene LNB simple... 12

Raccordement a un téléviseur 13

Raccordement à un téléviseur haute définition via HDMI 13

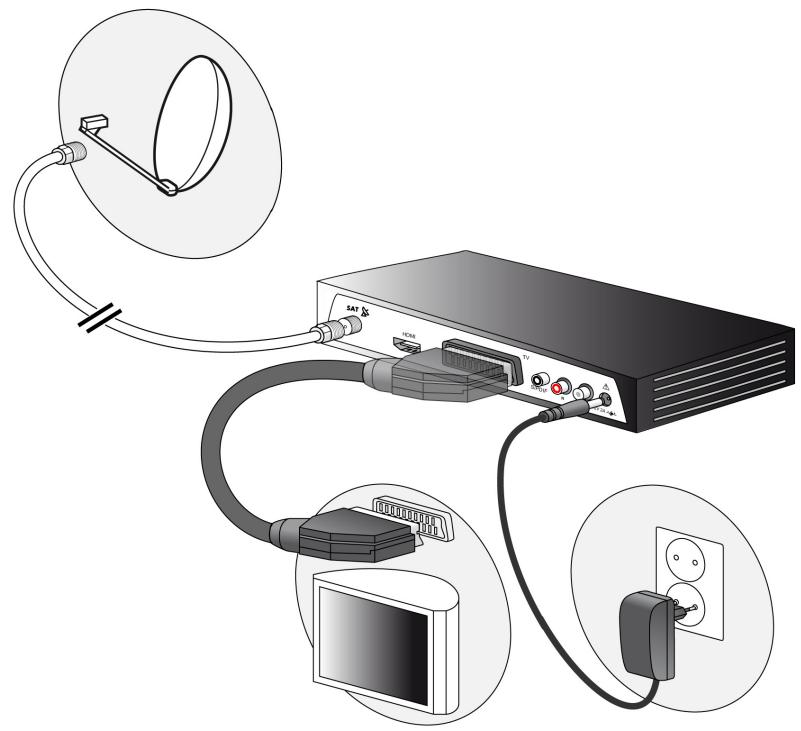

Raccordement à un téléviseur standard via Péritel 14

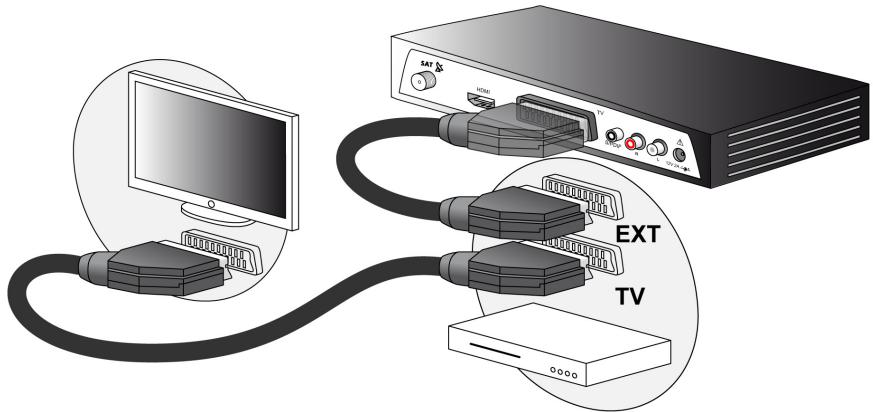

Raccordement à un magnétoscope ougraveur de DVD. 15

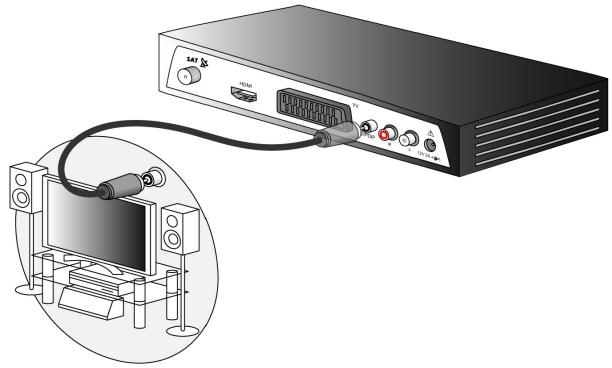

Raccordement a un amplificateur "home cinema" 15

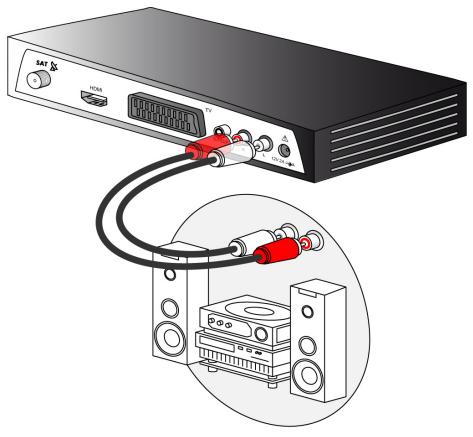

Raccordement a une chaine Hi-Fi 16

1. Première installation 17

Installation des chaînes de la TNT

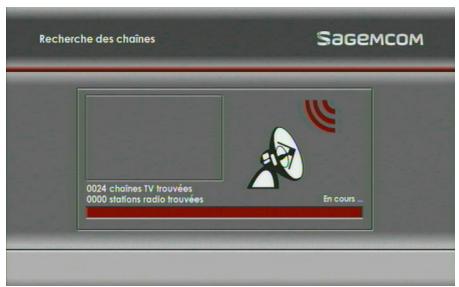

disponibles par satellite avec TNTSAT 17

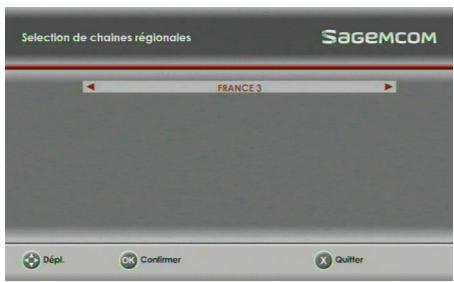

Choix du service régional de France 3. 17

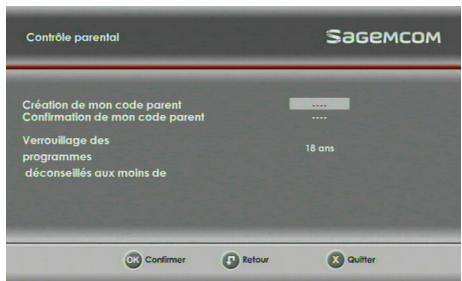

Création du code parent et besoin du niveau de protection. 18

1. Régliages du Terminal de réception 19

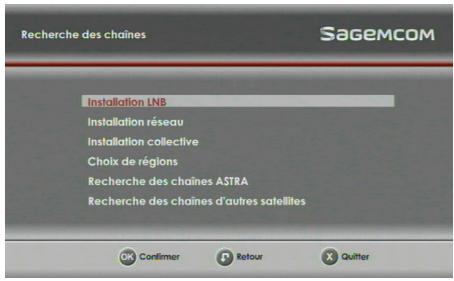

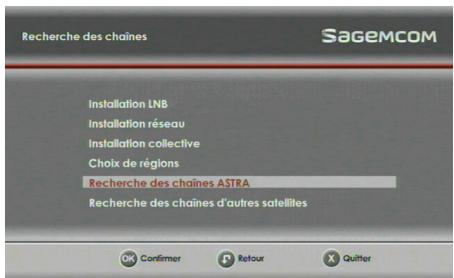

Recherche des chaînes 19

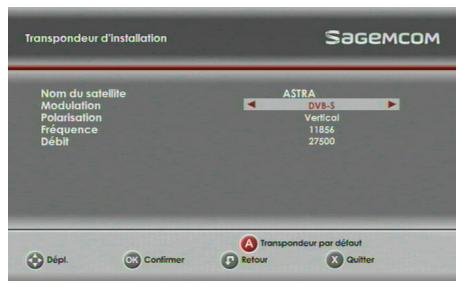

Installation LNB 19

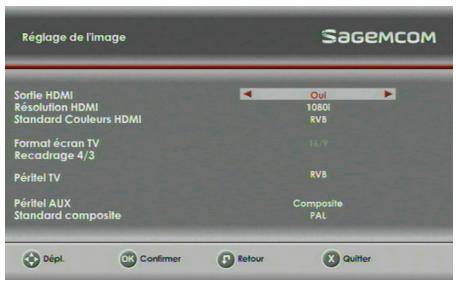

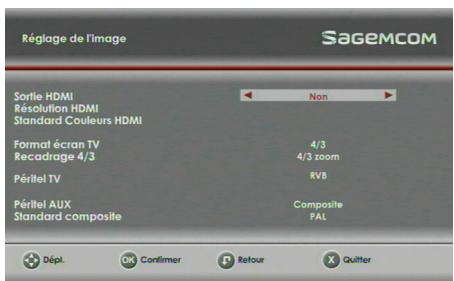

Réglage de l'image 22

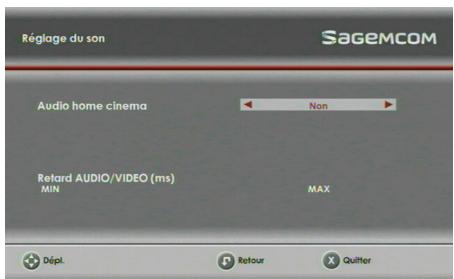

Réglage du son 23

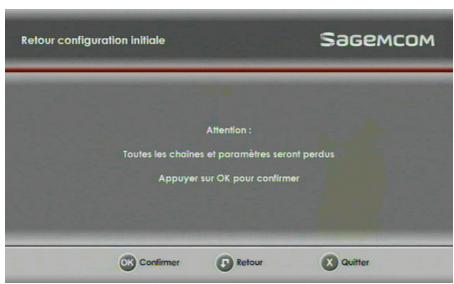

Retour à la configuration initiale 23

1. Informations techniques 24

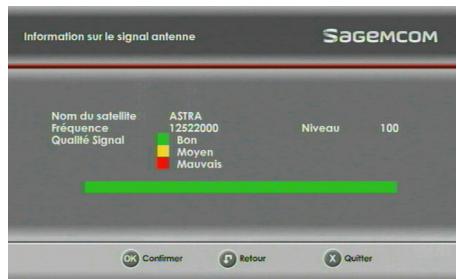

Information sur le signal antennene 24

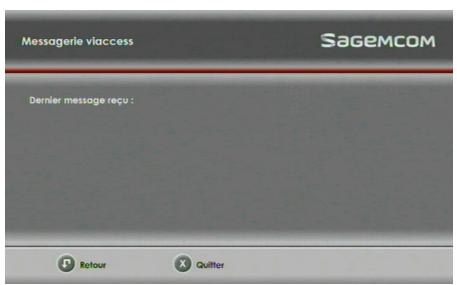

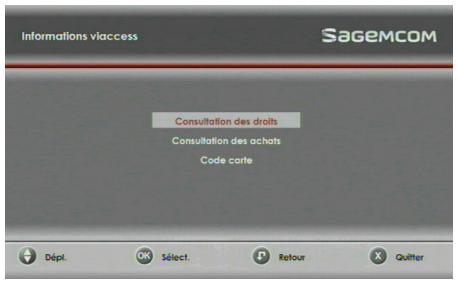

Messagerie Viaccess 24

Informations Viaccess 25

Informations sur votre Terminal de réception 25

1. Messages carte TNTSAT 26

Activation de la carte TNTSAT 26

Expiration et renouvellement de la carte TNTSAT 26

1. Configuration utilisateur 27

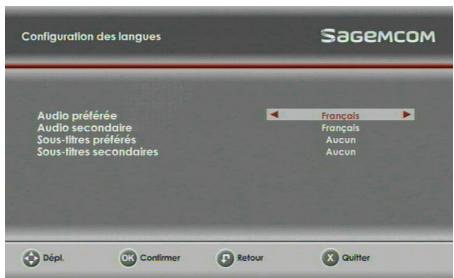

Choix des langues menu, audio et sous-titres 27

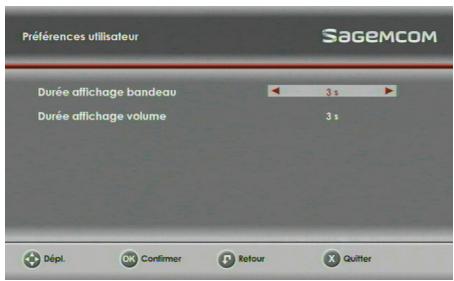

Preférencesutilisateur 27

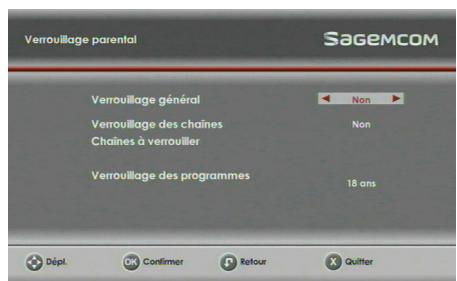

Options de verrouillage 28

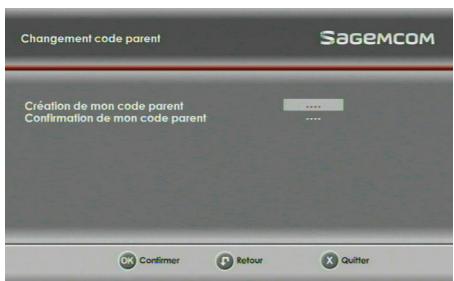

Changement de code parent 28

1. Création d'une liste de chaînes favorites 29

Création simplifiée en visualisant la châne de la liste A. 29

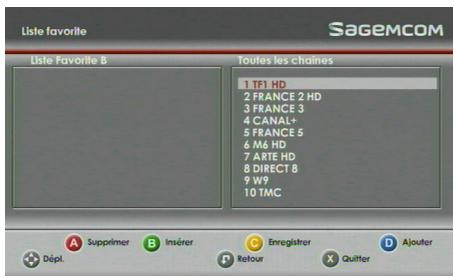

Creation et modification par le menu dédié... 29

PACK DS87 HD

11. Utilisation courante du

Terminal de réception 30

Selectionner une chaine 30

Avec les touches P + et P^- ou

les touches 0-9 30

Depuis la liste des chaînes 30

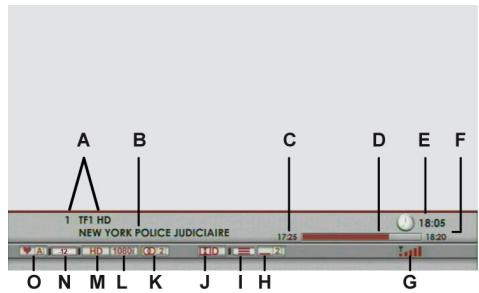

Bandeau d'information des chaînes 30

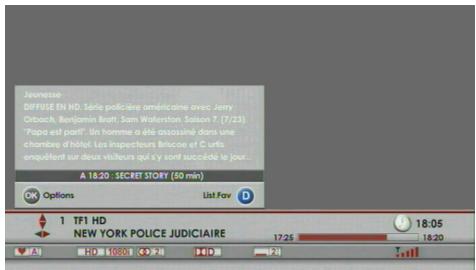

Informations détaillées sur

lesprogrammes 31

Changer deliste favorite 31

Choix temporaires des langues audio

et des sous-titres 31

Par le bandeau d'information etendu 31

Choisir la langue des sous-titres depuis la télécommande 31

Guide electronique des programmes 32

Choisir une station de radio 33

Ajuster le volume 33

Choisir le format de l'image en mode HD.... 33

Télétexte 34

Commutation TV (en mode non

HD unquement) 34

12.Misea jourlogicielle 35
13. En cas de problème de réception... 36
14. Spécifications techniques 37
15. Assistance et conseil 38
16.Garantine 39

1. Sécurité

L'utilisation du Terminal de réception est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement.

Emplacement

Afin de garantir le bon fonctionnement de votre Terminal de réception, vousdezvez :

• le placer en interieur pour le proteter contre la foudre, la pluie, les rayons du soleil,
• le placer dans un endroit sec et bien aéré,
• l'éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc.
• le protégger contre l'humidité, l'installer sur une surface plane où il ne peut ni somber ni être à la portée des enfants,
• ne rien placer sur votre Terminal de réception (ceci nuirait à sa bonne ventilation): les fentes d'airation situées sur le boîtier protégent votre Terminal de réception de la surchauffe. Si vous placez le Terminal de réception dans un compartment, veillez à laisser un espace d'eau minimum 10 cm de chaque côte et de 20 cm à l'avant et à l'arrière,
• le brancher directement au secteur avec les cordons fournis, la prise doit se situer à proximé du Terminal de réception et être facile d'accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommendée.

Avertissements et mesures de sécurité

N'OUVREZ JAMAIS LE TERMINAL! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.

• Utilisez exclusivement le bloc secteur fourni avec le Teminal de réception pour raccorder celui-ci sur le secteur. L'utilisation d'un autre équipement peut être dangereuse.

• Par précaution, en cas de danger, les adaptateurs servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent donc être situés à proximité de l'appareil et être aisément accessibles.

• Raccordez le Terminal de réception sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique).
  L'appareil doit etre utilise aune tempereature ambiente comprise entre 0^ et 40^

• Pour éviter les courts-circuits (risque d'incidie ou d'électrocution), mettez le Terminal de réception à l'abri de l'humidité. Ne placez pas d'objet contenant un liquide (par exemple un vase) sur l'appareil. Tout contact avec un liquide endommagerait votre Terminal de réception et pourrait cause une panne. Si un liquide pénétre dans le Terminal de réception, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.

PACK DS87 HD

• Veillez à ce qu'aucun liquide ou objet métallique ne pénétre dans le Terminal de réception par ses fentes d'aération.
• Ne remettez pas sous tension le Terminal de réception si celui-ci a récemment été soumis à d'importantes variations de températures.
• Eteignez puis débranchez le Terminal de réception par la prise secteur avant de brancher ou de modifier le branchement à d'autres apparéils (televiseur, magnétoscope, lecteur de DVD, etc.).
• En cas d'orage, il est conseilé de débrancher les cables d'antenne dans le cas où vous avez une ou plusieurs têtes de réception satellite (LNB) ainsi que la prise d'alimentation. Meme si le Terminal de réception et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• Seul un personnel agréé par le fabricant peut intervenir sur le Terminal de réception. Le non-respect des mesures de sécurité peut entraîner une perte de garantie.

Piles

Les piles/batteries peuvent facilement etre availees par les enfants en bas age. Ne laissez donc pas la telecommande sans surveillance.

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

Interférences

Ne placez pas le Terminal de réception à proximé d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal de réception et provoquer une perturbation de l'image et du son.

Entretien du Terminal de réception

Nettoyez votre Terminal de réception avec un chiffon doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pouraient endommager la surface du Terminal de réception.

2. Environment

La préparation de l'environnement est une préoccupation essentielle de Sagemcom. Sagemcom à la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

Signification des logos présents sur le produit et l'emballage

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils apparitennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas été jetés avec les déchets non-triés.

La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas etre jeté avec les déchets non-triés.

La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national/agréé pour améliorer la récapération et le recyclage des emballages.

La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas été jetés avec les déchets non-triés.

Recyclage et élimination du produit

Pour facilitier le recyclage, respectez les règes de tri mises en place pour les déchets d'emballages.

Si vous produit contient des piles/batteries, elles ne doivent enaucun cas etre jetees dans la nature ou avec les dechets non-triers, mais dans les points de collecte designés.

La réglementation française exige que les produits appartenant à la famille des équipements électriques et électroniques ( ) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.),
• dans les points de distribution en cas d'achat d'un équipement équivalent (système de reprise gratuite prévu).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Directive européen relative aux déchets d'équipements électriques etlectroniques (DEEE)

Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.

En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005,Vote Terminal de réception sera repris gratuitemet et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appeareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés.

Directive européen relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques (RoHS)

Votre Terminal de reception ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement etre retirees.

Remarque : les piles/batteries ne doivent enaucun cas etre jetees dans la nature ou avec les dechets non-triés, mais dans les points de collecte designés.

Consommation électrique du Terminal de réception

Afin de réduire la consommation de votre Terminal de réception, nous vous recommendons de lemettre en veille lorsqu'vous ne l'utilise pas. Si vous prévoyez de ne pas utiliser cette Terminal de réception pendant une période prolongée, nous vous recommandons de l'éteindre complètement et de le débrancher de la prise secteur.

3. Présentation

Contenu de l'emballage

Votre nouvel équipement inclut :

(1)

(2)

(3)

(4)

(5)

(6)

Repère	Description
1	1 Terminal de réception
2	1 bloc secteur
3	1 télécommande et 2 piles AAA - LR03
4	1 carte de contrôle d'accès TNTSAT
5	1 cable Péritel
6	ce livre utiliseur

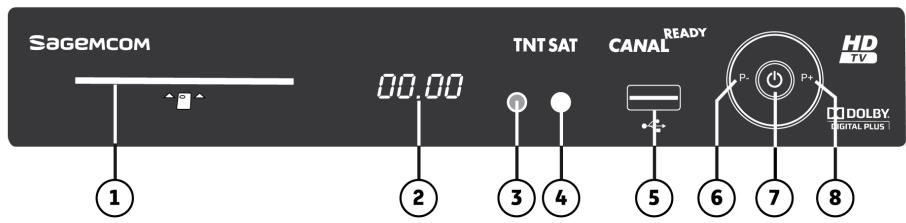

Face avant du Terminal

Repère	Description	Repère	Description
1	Lecteur de carte TNTSAT	5	Port USB
2	Afficheur • Affiche l'heure lorsque le Terminal de réception est en mode veille. • Affiche le numéro du programme lorsque le Terminal de réception est allumé.	6	Changer de chaine (P-)
3	RéCEPTeur Infra rouge	7	Allumer / Mettre en veille le Terminal de réception Un appui de 5 secondes sur cette touche effectue un redémarrage complet du Terminal.
4	Voyant d'état du Terminal de réception: • Rouge : le Terminal est en veille. • Vert : le Terminal est en fonctionnement.	8	Changer de chaine (P+)

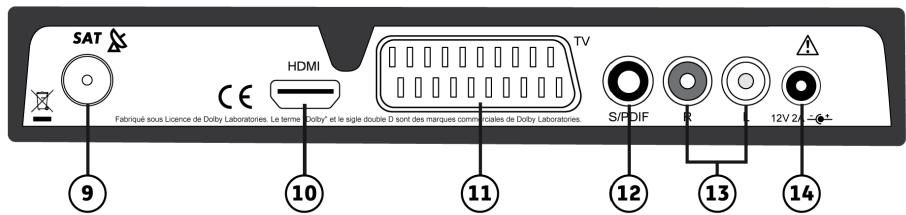

Face arrière du Terminal

Repère	Description	Repère	Description
9	Entrée antenne satellite	12	Prise audio numérique S/PDIF (vers équipement home cinéma)
10	Prise audio/vidéo numérique HDMI	13	Prises audio analogique RCA (vers chaîne Hi-Fi)
11	Prise Péritel TV (vers téléviseur)	14	Prise d'alimentation

Telecommande

Touche	Fonctions
1	Basculer entre mode TV et mode AUX.
2	Accéder a des可以选择 contextuels (touches de couleur).
3	Sélectionner les sous-titres disponibles pour le programme en cours.
4	Augmenter / Diminuer le volume.
5	Afficher les informations sur un programme.
6	Se déplacer sur une page, un menu, etc.
7	Verifier une fonction ou une option.
8	Revenir sur le chaîne ou l'écran précédent.
9	Accéder aux chaînes.
10	Basculer mode TV et mode Radio (si radio diffusée).
11	Allumer / Mettre en voirle le Terminal.
12	Accéder au guide électronique des programmes.
13	Couper / Rétabrir le son.
14	Changer le format d'image si option HD activée (sortie HDMI)
15	Accéder au mode Télétexte (si diffusé).
16	Changer de chaîne.
17	Sortir d'un écran, d'un menu.
18	Accéder aux menus.
Les touches non documentées ne sont pas utilisées dans ce produit.

Piles

La télécommande nécessite deux piles AAA 1.5V pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

4. Connexions

Avant de commencer la mise en service du Terminal de réception, assurez-vous que la livraison est complète (voir Contenu de l'emballage, page 9).

Assurez-vous que tous les-appareils à raccorder (Terminal de réception, téléviseur, etc.) sont hors tension et débranchés du secteur.

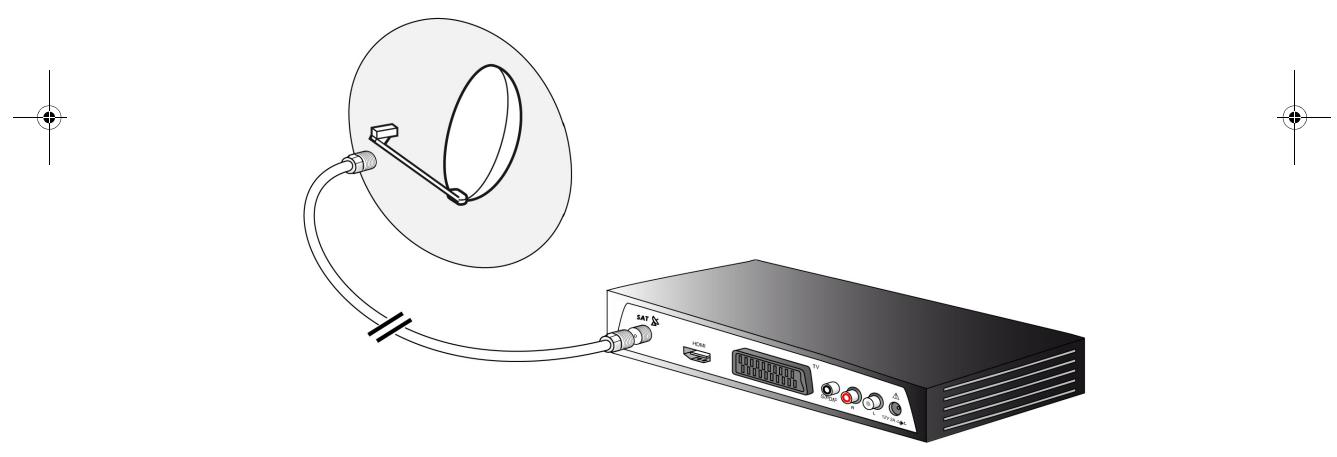

Raccordement à une antenné LNB simple

Le service TNTSAT vous permet de receivevoir les chaînes de la TNT disponibles par satellite avec TNTSAT. Vous doivent raccorder une parabole d'au moins 60 cm, munie de préférence d'un LNB "universel" et orientée sur le satellite ASTRA à 19,2^ EST. Notre revendeur/installateur vous conseillera pour l'installation et le pointage de votre parabole.

Branchez l'extrémité du cable coaxial, muni d'une fiche F, à la prise entrée satellite située à l'arrière du Terminal de réception.

Raccordement à un télévisueur

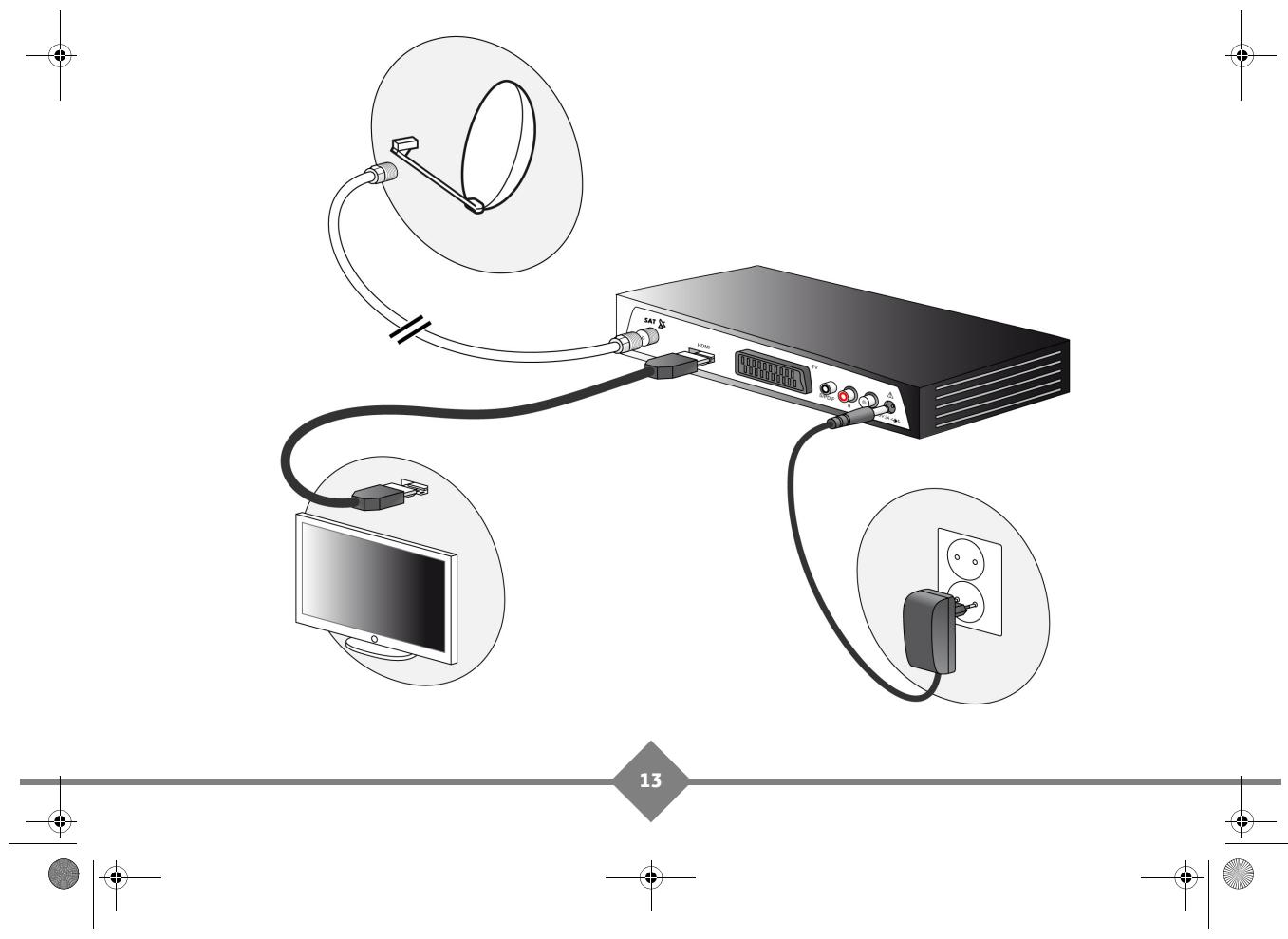

Raccordement à un téléviseur haute définition via HDMI

1. Pour bénéficier d'une image de qualité Haute Définition (HD) pour les programmes diffusés en haute définition uniquement, utilisez un cordon HDMI-HDMI (non fourni) entre la prise HDMI de votre Terminal de réception et la prise HDMI de votre écran plat.

Note

Si vous écran plat est muni d'une prise DVI uniquement, vous devez relier la prise HDMI de votre Terminal de réception à la prise DVI de votre écran plat (câble HDMI-DVI ou adaptateur HDMI-DVI non fourni).

Vous dévrez alors raccorder la sortie audio Hi-Fi de votre Terminal de réception à l'entrée audio associée au connecteur DVI de votre écran plat (cordon non fourni).

1. Pour raccorder d'autres apparéils (magnétoscope, amplificateur home cinema, etc.), reportez-vous aux pages suivantes.
2. Branchez le bloc d'alimentation à la prise 12V du Terminal de réception, d'une part, et à une prise de courant proche de l'appareil et facile d'accès, d'autre part.

Raccordement à un télévisur standard via Péritel

1. Utilisez le cordon Péritel (fourni) entre la prise Péritel TV de votre Terminal de réception et la prise Péritel à l'arrête de votre téléviseur.
2. Pour raccorder d'autres apparéils (magnétoscope, amplificateur home cinema, etc.), reportez-vous aux pages suivantes.
3. Branchez le bloc d'alimentation à la prise 12V du Terminal de réception, d'une part, et à une prise de courant proche de l'appareil et facile d'accès, d'autre part.

Raccordement à un magnétoscope ou graveur de DVD

1. Utilisez un cordon Péritel (fourni) entre la prise Péritel TV de votre Terminal de réception et la prise Péritel TV (ou EXT1) à l'arrête de votre magnétoscope ou graveur de DVD.
2. Utilisez un cordon Péritel (non fourni) entre la prise Péritel AUX de votre magnétoscope ou graveur DVD et la prise Péritel à l'arrête de votre téléviseur.

Raccordement à un amplificateur "home cinéma"

La connexion de votre Terminal de réception Haute Définition à un amplificateur "Home Cinéma" vous offre un son surround de qualité cinematographique, particulièrement lorsque vous regardez des programmes de haute qualité tels que des films ou une émission de sport.

Ce raccordement est aisé et se fait en reliant au moyen d'un cable coaxial (non fourni) la sortie audio numérique S/PDIF de votre Terminal de réception à l'entrée son numérique de votre amplificateur.

Dolby® Digital Plus est une des dernières innovations de Dolby Laboratories en matière de son numérique de haute qualité. Compatible avec les systèmes Dolby Digital existants, il répond aux attentes des spectateurs les plus exigeants, tout en étant adapté aux modes les plus récents de diffusion de contenus, incluant, par exemple, les programmes en Haute Définition.

Raccordement à une chaine Hi-Fi

Pour bénéficier du son stéréo de qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du terminal de réception à l'entrée auxiliaire de votre chaîne Hi-Fi (câbles non fournis).

5. Première installation

Vérifiez que le Terminal de réception est correctement branché au téléviseur et à la parabole, et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite.

1. Insérez la carte TNTSAT fournie avec votre Terminal de réception, puce orientée vers le haut.
2. Allumez votre téléviseur puis votre Terminal de réception.
3. L'écran d'accueil apparait. Si ce n'est pas le cas au bout de 30 secondes, basculez votre téléviseur sur les entrées (HDMI et Peritel) jusqu'à l' apparition de l'écran d'accueil.

Installation des chaînes de la TNT disponibles par satellite avec TNTSAT

Votre Terminal de réception va installer automatiquement les chaînes de la TNT disponibles par satellite avec TNTSAT.

En cas d'échec de l'installation des chaînes, reportez-vous au Installation réseau, page 20 pour vérifier ou orienter votre ANTENNE.

Choix du service régional de France 3

Ce réglage vous permet de spécifier le décrochage régional pour toutes les chaînes concernées, à commencer par «France 3».

Selectionnez à l'aide des touches et la région de votre choix et appuyez sur la touche OK OK pour confirmer.

Par la suite, lorsque vous regarderez France 3 et qu'une émission régionale commencerera, le Terminal de réception commutera automatiquement sur la chaîne régionale et revienda sur le service national dés la

fin de l'émission régionale.

Note

Dans le cas oùaucun service n'est disponible, l'information"Aucun service France 3 regional"est affichee.

Création du code parent etCHOix du niveau de protection

La création du Code Parent est obligatoire pour valider la mise en service du Terminal de réception.

Pour cela, vous doivent saissir 2 fois le même code à 4 chiffres qui sera votre code parent.

Vous ave la possibilité de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez l'âge souhaïte.

Note

«0000» ne peut pas etre utilise comme Code Parent.

Le Code Parent vous sera demandé lorsque vous arriverez sur une chaîne pour adultes ou lorsque le niveau moral du programme en cours sera supérieur à l'âge que vous avez définir.

Reportez-vous à Configuration utiliser, page 27 pour d'eventuelles modifications.

6. Réglages du Terminal de réception

Pour acceder aux réglages du Terminal de réception, appuyez sur la touche MENU (MEN) de la télécommande, sélectionNZ INSTALLATION DU TERMINAL avec les touches ▲ et ▼, puis appuyez

sur OK

Le menu INSTALLATION DU TERMINAL vous donne accès aux fonctions suivantes :

• Recherche des chaînes
• Réglage de l'image
  Réglageduson
• Retour à la configuration initiale

Recherche des chaînes

Dans le menu INSTALLATION DU TERMINAL, selectionnez RECHERCHE DES CHAINS et validez par OK.

Sélectionnez INSTALLATION LNB et validez

par OK OK

Installation LNB

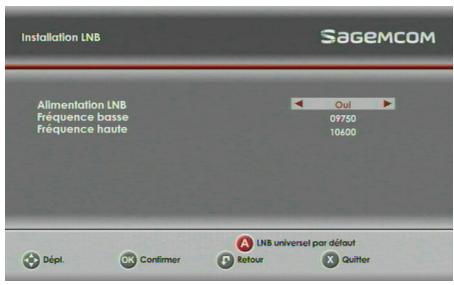

Avant toute installation, vous doivent déscriè les caractéristiques de votre antennaparabolique.

Le service TNTSAT est diffusé sur le satellite ASTRA positionné à 19,2° EST. Notre antennae doit être orientée sur ce satellite.

Nous vous conseillons de faire appel à un professionnel antenniste pour vérifier votre installation.

• Si vous LNB est universel : appuyez sur la toucheur rouge de la télécommande pour selectionner LNB. UNIVERSEL PAR DÉFAUT (mise à jour automatique
• Si vous LNB n'est pas universel : saississez les fréquences basse et haute de votre LNB (consultez cette revendeur ou la notice du LNB).

Appuyez sur OK OK pour confirmer les réglages.

Installation réseau

Transpondeur d'installation

Cet écran sert à définir la configuration du transpondeur d'installation.

Appuyez sur la touche rouge de la télécommande pour selectionner les paramètres par défaut du transpondeur.

Appuyez sur OK OK

Information sur le signal de l'antenne

La vérification du signal reçu grâce à cet écran vous informe du niveau et de la qualité du signal satellite.

La jauge en bas de l'écran doit être idéalement de couleur verte. Dans ce cas, le signal reçu vous garantit une réception parfaite des programmes.

Dans le cas contraire (jauge de couleur jaune ou rouge), les images seront figées, hachées, ou comprehendront des blocs fixes (phénomène de pixélisation). Ces phénomènes seront encore plus féquents dans le cas d

Dans le cas où la jauge est de qualité suffisante, lancez la recherche des chaînes en validant

par OK OK

Recherche des chaînes

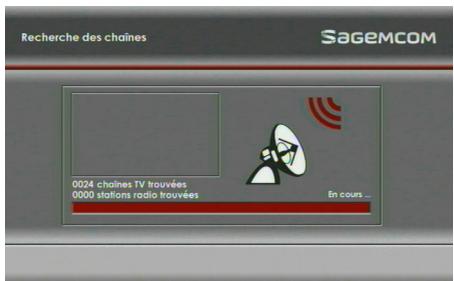

Votre Terminal de réception est en train d'intégrer automatiquement les données nécessaires à la réception de l'ensemble des chaînes de la TNT disponibles par satellite avec TNTSAT.

Une fois l'installation réalisée, vous accéderez aux chaînes de la TNT disponibles par satellite avec TNTSAT.

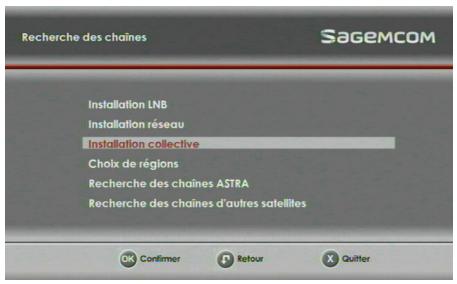

Dans le menu INSTALLATION DU TERMINAL, sélectionnez RECHERCHE DES CHÂNÉS et validez

Selectionnez INSTALLATION COLLECTIVE, validez

par OK OK et sélectionné les options en fonction de votre installation.

Choix de la région France 3

A tout moment vous pouvez modifier votre scélection de région si vous le désirez.

Dans le menu RECHERCHE DES CHÂINES, sélectionnez CHOIX DE RÉGIONS et validez

Sélectionnez la région souhaïée avec les touches et

Recherche des chaînes ASTRA

Votre Terminal de réception effectue une recherche des chaînes TV gratuites et des stations de radios gratuites diffusées par le satellite ASTRA.

Note

En fonction de la quantité de chaînes à rechercher, cette recherche dure plusieurs minutes.

Il est impossible de lancer une recherche de chaînes sur un autre satellite.

Réglage de l'image

Sorties en utilisation HD

Si vous avez relié votre Terminal de réception à un téléviseur HD muni d'une entrée HDMI ou DVI, réglez l'option SORTIE HDMI sur Oui.

• Choisissez la résolution HDMI souhaïette : 1080i ou 720p (la résolution 576p n'est pas une résolution HD, ne pas la sélectionner).
• Sauf besoin spécifique laissez le Standard couleurs HDMI à RVB.
• Le Format d'écran TV estIMPÔSE à 16/9 pour de la HD et dans ce cas le recadrage video n'est pas disponible.
• Choisissez le standard de la prise Péritel en mode AUX.
• Choisissez le standard Peritel composite à PAL ou SECAM.

Appuyez sur OK OK pour confirmer les réglages.

Note

L'image provenant de la prise Péritel TV n'est pas en haute définition (HD) mais en mode standard (SD). Le format 16/9 de l'image HD est restitué en 4/3 avec des bandes noires.

Pour bénéficier de l'image optimale, Il est conseilé de ne pas connecter votre télévisuer HD à la sortie Péritel TV du décembre lorsque vous utilisez le cordon HDMI.

Sorties en utilisation SD

Si vous avez relié votre Terminal de réception à un téléviseur traditionnel à tube (CRT), réglez l'option SORTIE HDMI sur Non. La sortie HDMI de votre Terminal de réception ne restitue alors aucune video.

• Choisissez le format de votre téléviseur: 4/3 ou 16/9.
• Dans le cas d'un téléviseur 4/3,CHOISSEZ LE recadrage desirede "Cinema"(l'imagine 16/9 s'affiche en 4/3 avec des bandes noires hautes et basses) ou"Zoom"(seul le centre de l'imagine 16/9 s'affiche pour s'adapter a I'ecran 4/3).
• Choisissez le standard de la prise Péritel en mode TV: Composite ou RVB (meilleure qualité).
• Choisissez le standard de la prise Péritel en mode RVB (meilleure qualité) ou en mode composite PAL ou SECAM.

Appuyez sur OK OK pour confirmer les réglages.

Réglage du son

Utilisation de la sortie audio numérique

Si vous utilisez un équipement audio home cinema, vous doivent désignéner Oui pour l'option Audio home cinema.

Cela signifie que votre Terminal de réception désira la composante audio "multicanal" si elle est disponible et la restituera sur les sorties HDMI et audio numérique.

Ajustement du niveau audio

Uniquement dans le cas où "Audio home cinéma" a été activé, vous pouvez atténuer la composante audio stéreo par rapport à la composante "multicanal". Ceci pour avoir un volume uniforme entre les chaînes ne diffusant que de l'audio stéreo par rapport à celles diffusant de l'audio multicanal.

Réglage du retard audio/vidéo

Sur tout équipement numérique comme votre écran plat, le temps de restitution de l'image peut être légèrement en retard par rapport à l'audio. Vous pouvez retarder alors l'audio pour obtenir une synchronisation entre l'audio et la vente.

Retour à la configuration initiale

Dans le menu INSTALLATION DU TERMINAL,CHOISSEZ RETOUR CONFIGURATION INITIALE.

Pour réaliser cette réinitialisation, vous doivent connaître le code parent de votre Terminal de réception.

Important

Si vous valida ce choix, toutes les chaînes et paramètres mémorisés seront perdus.

7. Informations techniques

Pour acceder aux informations techniques du Terminal de réception, appuyez sur la touche MENU (MENU) de la télécommande, sélectionnez INFORMATIONS TECHNIQUES avec les touches ▲ et ▼, puis

appuyez sur OK OK

Les informations contenues dans ce menu peuvent vous être demandées si vous contactez votre fournisseur ou un autre service (maintenance par exemple). Ce sont des informations relatives à votre Terminal de réception et au calculiel embarqué.

Information sur le signal antenné

Dans INFORMATIONS TECHNIQUES, Sélectionnez INFORMATION SUR LE SIGNAL ANTENNE.

Messagerie Viaccess

Dans INFORMATIONS TECHNIQUES, Sélectionnez MESSAGERIE VIACCESS.

Dans INFORMATIONS TECHNIQUES, Sélectionnez INFORMATIONS VIACCESS.

Informations sur votre Terminal de réception

Dans INFORMATIONS TECHNIQUES, Sélectionnez INFORMATIONS SUR VÔTURE TERMINAL.

Vous y trouvrez des informations sur le logiciel du Terminal de réception.

8. Messages carte TNTSAT

La carte TNTSAT est un élément essentiel pour la réception des chaînes de la TNT disponibles par satellite avec TNTSAT.

Elle est fournie avec votre Terminal de réception, et doit être activée pour qu'il fonctionne normalement.

Vou des activer la carte TNTSAT avant la date limite figurante sur son emballage. Elle est valide 4 ans à partir de la date d'activation.

Activation de la carte TNTSAT

Pour activer votre carte TNTSAT, insérez-la dans le lecteur (puce orientée vers le haut), avant de lancer la procédure de première installation (voir page 17).

La carte TNTSAT sera alors automatiquement activée à l'issue d'une installation reussie.

Si vous avez effectué la première installation sans la carte TNTSAT, votre Terminal de réception affichera le message suivant :

Votre carte n'est pas activée, vous devez activer votre carte, merci de contacter votre Réseau Distributeur

Dans ce cas, veuillez relancer la procEDURE de première installation en réinitialisant votre Terminal de réception (voir page 23), avec la carte TNTSAT insérée.

Expiration et renouvellement de la carte TNTSAT

Lorsque vous carte TNTSAT arrivé à expiration ou lorsque vous l'active au-delà de sa date limite d'activation, votre Terminal de réception refusera de fonctionner et affichera le message suivant :

Votrecarte est expirée,vousdevezactivervotrecarte, mercidecontactervotrecRéseau Distributeur

Dans ce cas, comme indiqué dans le guide d'utilisation de la carte TNTSAT, vous pourrez vous procurer une nouvelle carte auprès du revendeur agréé vous ayant vendu le Terminal de réception.

9. Configuration utiliseur

Pour acceder aux réglages utilisateur du Terminal de réception, appuyez sur la touche MENU MENU de la télécommande, Sélectionnez CONFIGURATION UTILISATEUR avec les touches à et , puis appuyez

sur OK

Choix des langues menu, audio et sous-titres

Dans le menu CONFIGURATION UTILISATEUR, choisissez CONFIGURATION DES LANGUES.

Vous pouvez alors :

• sélectionner la langue audio (langue préféérée et secondaire)
• selectionner la langue des sous-titres (langue préféérée et secondaire).

Preférences utilisateur

• Durée d'affichage bandeau : il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes.
• Durée affichage volume : il est possible de régler la durée d'affichage du méton volume à votre convenance entre 1 et 5 secondes.

Note

Choisir 0 seconde pour ne pas afficher ni le bandeau de zapping ni le témoin de réglage du volume.

Options de verrouillage

Dans le menu CONFIGURATION UTILISATEUR, choisissez VERROUILAGE PARENTAL.

• Verrouillage général: verrouille complètement l'accès au Terminal de réception par un code. Si vous choisissez Oui, vous devrez entraîre votre code parent chaque fois que vous allumerez votre Terminal de réception.
• Verrouillage des chaînes : permet de verrouiller des chaînes. Vous devrez enterer notre code d'accès chaque fois que vous voudrez regarder une chaîne verrouillée. Choisissez Oui pour activer cette configuration et Sélectionnez les chaînes à verrouiller dans l'écran Chaînes à verrouiller.
• Châines à verrouiller : affiche la liste des chaînes à verrouiller. Sélectionnez les chaînes désirées et appuyez sur OK OK pour les verrouiller ou les déverrouiller. Vous devrez entraître votre code d'accès chaque fois que vous voudrez regarder une chaîne verrouillée.
• Verrouillage des programmes : permet de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez l'âge souhaité.

Appuyez sur OK OK pour confirmer les réglages.

Changement de code parent

Dans le menu CONFIGURATION UTILISATEUR, choisissez CHANGEMENT DE CODE PARENT.

Ce code vous est demandé si vous avez paramétré des options de verrouillage (verrouillage du Terminal de réception, de chaînes, de programmes) ou pour acceder à certaines fonctions du Terminal de réception (retour à la configuration initiale, utilisation d'une liste favorite).

10. Création d'une liste de chaînes favorites

Toutes les chaînes mémorisées sur le Terminal de réception (après installation ou recherche de chaînes) sont accessibles depuis une liste de chaînes appeléelisteA. Vous pouvez créé une seconde liste, appelée listing B, qui ne contienda que vos chaînes favorites.

Creation simplifiée en visuaisant la chaine de la liste A

A tout moment, vous pouvez ajouter la chaîne visualisée dans la LISTE FAVORITE B.

• Appuyez sur la touche verte de la télécommande, l'écran ci-contre apparait.
• Appuyez sur la touche OK (OK) pour confirmer.

Creation et modification par le menu dédié

Accedez à ce menu en appuyant sur la touche MENU (MENU) de la télécommande, Sélectionnez LISTES DES CHAINES FAVORITES (Avec les touches ▲ et ▼, puis appuyez sur OK OK).

Sélectionnez la liste B et confirmez par OK

Sélectionnez le type de liste que vous désírez créé, TV

ou Radio, et confirmez par OK OK.

Constituez vous liste en sélectionnant les chaînes souhaitées et utilisez les touches de couleur de la télécommande :

• Bleu: ajouter la chaîne sélectionnée dans la liste
• Rouge: supprimer la chaîne sélectionnée de la liste
• Vert : insérer la chaîne sélectionnée à un endroit de la liste
  Jaune: enregistrer la liste

11. Utilisation courante du Terminal de réception

Selectionner une chaine

Avec les touches P+ et P_- , ou les touches 0-9

Appuyez sur la touche P+ ou P- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée.

Il est possible de revenir à la châne vue précédemment en appuyant sur la touche

Depuis la liste des chaînes

You've aces à tout moment à la liste des chaînes

en appuyant sur la touche OK OK (utilisez X pour quitter sans action).

Sélectionnez la chaîne recherchée avec les touches

et , puis appuyez sur OK OK pour la regarder.

Bandeau d'information des chaînes

Chaque fois que vous Sélectionnez une nouvelle chaîne, un bandeau d'information s'affiche à l'écran. Vous pouvez régler la durée d'affichage du bandeau dans vos Préférences utilisateur (voir page 27).

• A: Numéro et nom de chaîne
• B: Nom du programme
• C: Heure de début du programme
• D: Temps écoulé depuis le début du programme
• E:Heure courante
• F: Heure de fin du programme
• G: Niveau du signal
• H: Nombre de langues de sous-titres disponibles
• I: Service Télétexte disponible
• J: Informations de sortie audio Dolby Digital ou Dolby Digital Plus
• K: Multiaudio disponible
• L: Résolution du programme
• M:Programme diffusé en HD
• N: Niveau parental
• O: Liste favorite en cours d'utilisation

Informations détaillées sur les programmes

Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez sur la touche ① de votre télécommande.

Appuyez sur pour voir les informations sur le programme suivant.

Appuyez de nouveau sur ou sur pour quitter le bandeau d'informations.

Changer de liste favorites

Appuyez sur ① pour afficher le bandeau d'information.

Appuyez sur la touche bleue pour changer de liste, à condition que vous ayez au préalable créé votre liste de chaînes favorites (voir Création d'une liste de chaînes favorites, page 29).

Choix temporaires des langues audio et des sous-titres

Par le bandeau d'information étendu

Appuyez sur i pour afficher le bandeau d'information étendu.

Appuyez sur OK OK pour afficher le bandeau AUDIO et SOUS-TITRE.

Utilisez les touches et pour selectionner les langues audio et les sous-titres.

Choisir la langue des sous-titres depuis la télécommande

Appuyez sur la touche pour acceder directement à la seLECTION des sous-titres.

Choisissez la langue dans la liste sous-titres proposée. Toute modification est immédiatement prise en compte.

Guide électronique des programmes

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les opérateurs.

Voussupiez ainsclutter toutes les informations sur les programmes diffusés par les differentes chaines.Selon les chaines, ces informations peuvent couvir les 8 jours à partir.

Appuyez sur la touche pour acceder au guide électronique des programmes. Vous pouvez

égarlement y acceder en appuyant sur la MENU (MENU) et en seLECTIONnant GUIDE ELECTRONIQUE DES PROGRAMMES.

Vous pouvez de plusieurs modes de visualisation des informations de programmes. Appuyez sur la touche rouge de la télécommande pour passer d'un mode à l'autre : mode Liste et mode Grille.

Pour vous aider à naviguer dans le guide électronique des programmes, une ligne verticale indique l'heure courante.

Differentes actions sont disponibles :

• Pour sélectionner une chaîne / un programme : utilisez les touches , , et . Vous pouvez également directement saisir le numéro d'une chaîne avec la télécommande.
  Pour lire le résumé d'un programme : sélectionnez le programme souhaïte (apparaît en surbrillant) et appuyez sur la touche i
  Pour voir un programme en cours : selectionnez la chaîne désirée et appuyez sur OK OK
• Pour passer au jour suivant / précédent, appuyez sur les touches P^+ / P^- .
• Pour voir les programmes d'un genre spécifique, appuyez sur la touche bleue et seLECTIONnez le genre qui vous interesse (par ex : culture).
• Vous pouvez également rechercher des programmes en fonction de leur genre. Pour acceder à cette fonction de recherche, appuyez sur la touche jaune.

Voussoupiezà tout moment revenir sur laprogrammation presente de la chaîne courante en appuyant

sur la touche

Pour quitter le guide électronique des programmes, appuyez sur la touche

Choisir une station de radio

Si ce service est diffusé :

• Appuyez sur la touche

pour passer en mode RADIO.

• Appuyez sur la touche

pour revenir en mode TV.

Ajuster le volume

Note

Le réglage du volume n'est effectif que sur les sorties Péritel TV, Hi-Fi et HDMI.

Le niveau est fixe sur la sortie audio numérique.

Volume: le volume se règle avec les touches V^+ et V^- .

Mode mulet: le son se coupe si vous appuyez sur la touche nouveau sur cette même touche.

Le son revient si vous appuyez à

Choisir le format de l'image en mode HD

Si le Terminal de réception est relié à un téléviseur HD via le connecteur HDMI, le réglage du format d'image en mode HD peut être effectué sur la télécommande de votre récepteur.

Appuyez successivement sur la touche de votre télécommande pour ajuster le format.

4/3 permet de restituer sans déformation une image 4/3 diffusée en HD.
- Zoom 14/9 permet d'afficher au moins une image 4/3 ou une image de type téléfilm.
- Zoom 16/9 permet d'afficher une image de type cinéma sans bande noire.
- Plein écran permet d'afficher l'image en l'étirant avec une déformation proportionnelle.

Note

La résolution affichée (720p, 1080i) est cette définié dans vos réglages image (voir voir Réglage de l'image, page 22).

Télétexte

Si ce service est diffusé, appuyez sur la touche de votre télécommande pour acceder au mode Télétexte.

Pour acceder aux pages Télatexte, servez-vous des touches numériques de la télécommande ou appuyez sur les touches P+ et P-.

Commutation TV (en mode non HD uniquement)

Appuyez sur la touche de votre télécommande pour forcer la commutation des signaux sur la sortie Péritel TV.

Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Péritel.

• Premier appui, c'est l'entrée Péritel TV qui est scélectionnée (dévisueur ou autre équipement).
  Second appui,retour au mode standard.

12. Mise à jour logicielle

Afin de vous offrir des performances optimes, après la première mise en service, votre Terminal de réception peut vous proposer de télécharger depuis le satellite ASTRA 19,2° EST une nouvelle version de logiciel.

Note

La mise à jour se lance lorsque le Terminal de réception quitte le mode veille. Afin de tirer profit de cette fonction importante, nous vous recommendons de mettre le Terminal de réception en veille lorsque vous ne l'utilise pas.

Lorsqu'une nouvelle version logicielle est disponible pour téléchargement, l'écran suivant s'affiche.

Une nouvelle version logiciel a ete detectee

Souhaitez-vousmettreàjourvoretterminal？

Maintenant

Obligatoirement au prochain redémarrage

Vous pouvez accepter immédiatement la mise à jour ou la reporter au prochain redémarrage de l'appareil.

Appuyez sur OK OK

pour accepter la mise à jour..

Important

la mise à jour logicielle peut prendre une dizaine de minutes, voirlez ne pas eteindre votre Terminal de reception durant ce temps.

Votre Terminal de reception est alors indisponible: l'écran du téléviseur reste noir et les différentes phases de téléchargement "01" "02" "03" "04" défilent sur l'afficheur du Terminal de reception, suivies du pourcentage de mise à jour "xxP".

En cas de problème pendant la mise à jour, le Terminal de réception s'arrête et affiche un message d'erreur sur l'afficheur de la face avant. Appuyez sur n'importe qu'elle touche de la télécommande pour abandonner la mise à jour et retrouver l'usage normal du Terminal de réception.

List des messages d'erreur possibles lors de la mise à jour du logiciel

Er00 : le logiciel installé dans le Terminal de réception est identique au logiciel télécharge. La mise à jour du Terminal de réception n'est pas nécessaire. Sélectionnez l'option QITTER dans l'écran de mise à jour.

Er02, Er05, Er10, Er11: la qualite du signal ne permet pas le tellechargement correct du logiciel. Vérifie le niveau et la qualite du signal en vous aidant des écrans de diagnostic. Si le signal est correct, retentez une mise à jour.

13. En cas de problème de réception

Un dysfonctionnement du Terminal de réception peut avoir de multiples causes. Veuillez vérifier votre Terminal de réception comme indiqué ci-dessous.

ATTENTION

N'ouvre jamais le capot du Terminal de réception, cela peut être dangereux.

Symptôme	Cause(s) possible(s)	Action
La LED de la façade ne s'allume pas.	Le cordon d'alimentation n'est pas branché.	Vérifier que le cordon d'alimentation est bien branché dans la prise murale.
Pas de son	Mauvais branchement du cordon PERITEL entre la sortie TV du Terminal et la TV. Audio coupé. TV hors tension.	Brancher correctement le cordon PERITEL du Terminal au téléviseur. Appuyer sur la touche Mute. Allumer le téléviseur.
Pas d'image	Le Terminal de réception ne recoit pas de signal. Valeurs incorrectes pour certains paramètres du tuner. Mauvaise orientation de la parabole.	Vérifier le cable d'antenne ; le replacer ou desserrer sa connexion au Terminal de réception. Dans le menu Installation, régler correctement les valeurs des paramètres LNB et Transpondeur. Vérifier la puissance du signal et orienter correctement la parabole.
La télécommande ne fonctionne pas	Il n'y a pas de piles dans la télécommande, ou les piles sont vides.	Vérifier que les piles soient correctement insérées dans la télécommande. Vérifier les piles; si elles sont vides, les replacer.

En cas de problème persistants, veuillez vous adresser à votre vendeur spécialisé ou vousmettre en contact avec la Hotline de Sagemcom :

14. Spécifications techniques

TUNER SATELLITE

Frequences d'entrée : 950 à 2150 MHz

Niveau RF : -25 dBm à -65 dBm

Impédance d'entrée : 75 Ohms

Return loss:<-6 dB

Bande de réception Ku : 10,7 à

12,75 GHz

Largeur de bande FI : 36 MHz

Niveau de protection

electrostatique:15KV

ALIMENTATIONS LNB

Alimentation vertical: 12,5 V à 14V

Alimentation horizontal: 17 V à 19V

Courant max : 350 mA max ave

protection

Modulation de Contrôle

Fréquence 22 kHz (+/- 2 kHz)

Rapport cyclique : 50 % +- 10 %

Temps de transition : 15 μs Max

Amplitude 0,65V (+0,25V / - 0,10V)

DEMODULATEUR SATELLITE

DVB-S

Constellation: QPSK

Roll off : 0,35

Débit symbole d'entrée : 10-45

Mbauds

FEC:1/2,2/3,3/4,5/6,7/8

DVB-S2

Constellation: QPSK or 8PSK (mode CCM)

Débit symbole d'entrée : 10-45 Mbauds

FEC:1/23/52/33/44/55/68/99/10

(QPSK) et 3/5 2/3 3/4 5/6 8/9 9/10

(8PSK)

Proesseur : ST 7111 450 MHz /

800 Mips

Mémoire RAM : 256 Mo DDR2

Memoire Flash : 16 Mo

EEPROM charge en flash

DECODEURVIDEO

MPEG2

Standard MPEG-2 MP@HL 50 Hz

Débit entree (max) :15 Mbit/s

MPEG-4 Part 10 / H.264

• MPEG4 AVC HP@L4 (HD) 50 Hz

Débit entrée (max): 20 Mbit/s HP@L4

CABAC et CAVLC decodage

Supporte tous les intra / inter modes de

préduction les tailles de bloc.

I, P et B types d'images.

Fidelity Range Extensions (8x8)

transforme, (8x8 mode de prediction

spatial, matrice dynamique de

quantification)

RESOLUTIONS/FORMATS

Sur diffusion HD

Résolution

Format natif ou redimensionné

576i et 720p réglage dans les menus

Zoom sur HDMI: 4/3, zoom 14/9, zoom

16/9, plein écran

Sur diffusion SD

720x576@ 50Hz entrelacé

Format natif ou redimensionné

720p et 1080i réglage dans les menus

Zoom sur HDMI: 4/3, zoom 14/9, zoom

16/9, plein écran

Conversion sur Péritel TV :

4/3 et 16/9 avec conversion

Zoom et Cinéma

DECODEUR AUDIO

Stereo 2.0

MPEG-1 layer 1 et 2 (Musicam)

MPEG-2 layer 2

Mode : Mono, stéreo

Fréquence d'échantillonnage : 32, 44.1

or 48kHz

Dolby D

Prise en compte des EDID envoyés par

le téléviseur

Vidéo

RGB ou YCbCr

Audio

• 2 canaux PCM si réception MPEG-1

• Dolby D ou PCM si réception Dolby D

*

• Dolby D ou PCM si réception Dolby

D+ (^*)

(^*) : en fonction des informations EDID

AUDIO (sorties)

S/PDIF

• 2 canaux PCM si réception MPEG 1 et

2

• Dolby D si réception Dolby D ou

Dolby D+

HiFi et Peritel :

• mono stéreo si réception MPEG 1 et 2

• downmix (2 canaux) si réception

Dolby D ou 'Dolby D+

FACE AVANT

Afficheur 4 digits 7 segments de couleur

a

1 x récepteur IR : 38 KHz

1 x diode bicolare

1 x lecteur de carte à puce (IEC7816-3)

1xportUSB

FACE ARRIERE

Adaptateur externe AG

Tension secteur 220-240 V 50 Hz

Conso max.: < 15 W

Consommation en veille: < 1W

SPECIFICATIONS MECANIQUES

Taille (lpxh) : 310x176x41 mm

Temp. Fonctionnement: 0^ C + 40^ C

Poids (produit + accessoires) : 1,6 Kg

Temperature de stockage : -25 °C à

+65°C

ACCESSOIRES

1 x Adaptateur externe AC / DC (1,2m)
1 x Cordon Peritel
1 x Télecommande 35 touches
2 x Piles saline 1,5 V (AAA-R03)
1 x Livret utiliseur
1 x carte à puce Viaccess

15. Assistance et conseil

Malgré le soin apporté à la conception de ce produit, ainsi qu'à la réduction de cette documentation, n'hésitez pas à nous contacter si vous rencontres des difficultés.

ASSISTANCE TECHNIQUE :

01 70 48 04 83

Du lundi au vendredi de 9h00 à 18h00.

Munissez-vous des informations suivantes avant tout appel :

• modele du Terminal de réception: PACK DS87 HD
• version du logiciel : à dire dans le menu approprié "MENU > INFORMATION > INFORMATIONS SUR VOTRE TERMINAL > VERSION SW.

16. Garantie

ATTENTION

Termes et conditions valables exclusivement en France Métropolitaine

Afin de faire exercer la garantie, vous devez contacter votre revendeur spécialisé ou la Hotline Sagemcom au numéro 01 70 48 04 83.

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante :

1. Le matériel neuf est garanti (pièces et main d'oeuvre)¹ par Sagemcom Broadband SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.): 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre) par Sagemcom Broadband SAS jusqu'à la的最后一 minute de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagemcom Broadband SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3. Pendant cette période de garantie de 12 mois, le recepteur defectieux sera réparé gratuitemet. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defectieux dans un emballage ajustat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul besoin de Sagemcom Broadband SAS) et renvoyé à votre adresse en France, Gratisement.

Aucun matériel de prêt ne sera fourni pendant le début de réparation.

Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment date et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

Sont exclus de la garantie :

1. Les pannes ou les dysfonctionnements dus :

Au non respect des consignes d'installations et d'utilisation, ou
- A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriee...), ou
- A des modifications du matériel effectuees sans accord ecrit de Sagemcom Broadband SAS, ou
- A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréeses par Sagemcom Broadband SAS.

1. Les dépréciations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédé au Centre de Réparation Agréé.
2. L'usage normale du matériel ainsi que l'usage des accessoires.
3. La fourniture de nouvelles versions logicielles.
4. Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires...
5. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagemcom Broadband SAS.
6. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
7. Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retard) du matériel feront l'objet d'un devis établi par Sagemcom Broadband SAS et devront être régles avant tout retard de matériel au Centre de Réparation Agréé.

ATTENTION:

1. Les pièces défectueuses échéées deviendront la propriété de Sagemcom Broadband SAS.
2. Sous réserve des dispositions légales impératives, Sagemcom Broadband SAS n'assure aucune garantie, explicite ou implicite, autre que cette expression prévue ci-dessus. Notamment, Sagemcom Broadband SAS ne prendaucenengagement etneconsentaucenne garantie surla qualite ou la performance du materiel pour quelsque usage particulier que ce soit. La responsabilité de Sagemcom Broadband SAS, qu'elle qu'en soit la cause, est limitée au prix paye par le Client pour le materiel. En aucun cas, Sagemcom Broadband SAS ne repondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque a gagner,atteinte a l'image,interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourrait bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Notes

Notes

Notes

253362748-C - 10/2010

Sagemcom

Siège social : 250, route de l'Empereur

92848 Rueil-Malmaison Cedex - FRANCE

Tél.: [phone] - Fax: [phone]

www.sagemcom.com

T a 305 1000 ERS - S18 250 260 RCS NANTERRE.
