DS77 - Décodeur TV satellite SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TV satellite
Marque	SAGEM
Modèle	DS77
Catégorie	Décodeur satellite TNTSAT
Technologie de réception	DVB-S QPSK, bande Ku
Dimensions (L x H x P)	230 x 43 x 163 mm
Poids	750 g
Alimentation	220-240 V ~50/60 Hz
Consommation maximale	20 W (avec alimentation LNB)
Consommation en veille	< 2 W
Bande de fréquences d'entrée	950 - 2150 MHz (BIS)
Résolution vidéo	720 x 576 @ 50 Hz entrelacé (SD)
Sorties vidéo	2 x Péritel (TV, AUX)
Sorties audio	RCA stéréo, RCA numérique coaxiale
Entrée satellite	1 x IEC 169-24F femelle
Accessoires inclus	Télécommande, 2 piles AAA, cordon Péritel, carte d'accès TNTSAT, livret utilisateur
Durée de validité de la carte d'accès	4 ans à compter de l'initialisation
Fonctions principales	Guide EPG, minuterie (8 événements), contrôle parental, zoom d'image, listes favorites (4), télétexte
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique), débrancher en cas d'orage
Entretien	Nettoyer avec un chiffon doux et non pelucheux ; ne pas utiliser de solvants
Température de fonctionnement	0 °C à +40 °C
Garantie	12 mois pièces et main-d'œuvre (accessoires : 3 mois)
Service après-vente	Hotline Sagemcom 01 70 48 04 83, centre de réparation agréé

FOIRE AUX QUESTIONS - DS77 SAGEM

Comment installer le décodeur pour la première fois ?

Assurez-vous que la parabole est orientée vers Astra 19.2° Est. Branchez le câble coaxial à l'entrée satellite, puis la prise Péritel TV au téléviseur. Insérez la carte TNTSAT (puce vers le bas) et allumez le décodeur. Suivez l'assistant d'installation pour régler le signal et rechercher les chaînes.

Que faire si je n'ai pas de signal ?

Vérifiez d'abord que le câble d'antenne est correctement branché. Assurez-vous que la parabole est orientée sur Astra et que le LNB est universel. Si vous utilisez un boîtier DiSEqC, connectez le câble Astra sur la sortie 1 ou A. Utilisez le menu 'Installation' pour vérifier la puissance et la qualité du signal.

Comment insérer et activer la carte TNTSAT ?

Insérez la carte dans la trappe sur la face avant, puce orientée vers le bas. Lors de la première installation, l'assistant vous invite à l'initialiser. L'écran affichera la date de fin de validité. La carte doit toujours rester insérée pour regarder les programmes.

Comment programmer un enregistrement ?

Accédez au menu Minuterie depuis le MENU PRINCIPAL. Créez un événement : choisissez un numéro libre, activez la minuterie, réglez le mode (Une fois, Quotidien ou Hebdomadaire), l'heure de début, la durée et la chaîne. Validez avec la touche jaune. N'oubliez pas de programmer votre magnétoscope ou graveur DVD aux mêmes horaires.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord que les piles sont correctement installées (respectez la polarité) et qu'elles ne sont pas vides. Remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge sur la face avant du décodeur.

Comment verrouiller des chaînes pour enfants ?

Allez dans Configuration > Verrouillage parental. Saisissez votre code parent. Activez le verrouillage des chaînes. Ensuite, dans Organisateur de chaînes > Éditer les chaînes, sélectionnez les chaînes à verrouiller avec la touche verte (cadenas). Confirmez avec la touche jaune.

Comment effectuer une recherche de chaînes gratuites ?

Dans le menu Installation > Recherche des chaînes, appuyez sur la touche jaune pour lancer la recherche des chaînes TV et radios gratuites diffusées par Astra et les satellites référencés. Les chaînes trouvées auront un numéro supérieur à 1000. Patientez jusqu'à la fin de l'opération.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que le cordon Péritel est bien branché entre le décodeur et le téléviseur. Appuyez sur la touche Mute de la télécommande pour annuler la coupure du son. Si vous utilisez un amplificateur home cinéma, assurez-vous que la sortie audio numérique est activée dans les réglages du décodeur.

Comment changer la langue audio ou les sous-titres ?

Pendant la lecture d'une chaîne, appuyez sur la touche Audio (?) pour choisir la langue audio, ou sur la touche Subtitles (S) pour les sous-titres. Le changement est temporaire (valable tant que vous restez sur la même chaîne). Utilisez les touches ▲▼ pour sélectionner et OK pour valider.

Que faire en cas d'oubli du code parental ?

Le code parental est celui défini lors de la première installation. Si vous l'avez oublié, la seule solution est de réinitialiser le décodeur en usine. Allez dans Configuration > Réinitialisation usine. Attention, cette opération efface toutes les chaînes et paramètres. Vous devrez refaire l'installation complète.

MODE D'EMPLOI DS77 SAGEM

Le pack satellite TNTSAT de Sagemcom est dédié à la réception des chaînes de la TNT par le satellite ASTRA et vous permet de receivevoir les émissions en définition standard. Il est composé d'un Terminal de réception numérique et d'une carte d'accès.

Dès le raccordement de votre Terminal de réception, vous pouze profiter de la totalité des services. Vous pouzemettre à jour leur Terminal de réception si de nouveaux services deviennent disponibles.

Le Terminal de réception Sagemcom suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livre utilisateur.

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité, 2004/108/CE concernant la compatibilité electromagnétique et ErP 2009/125/CE relative aux exigences d'écoconception, définies par le Parlement européen et le Conseil afin de minimiser les interférences electromagnétiques, assurer la sécurité des utilisateurs et de leurs biens ainsi que préserver leur santé, et réduire l'impact des produits sur l'environnement.

En outre, ce marquage certifie aussi la conformité du produit aux normes harmonisées suivantes : EN60065, EN55013, EN55020, EN61000-3-2, EN61000-3-3, EN55022 et EN55024.

La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section support, ou obtenu à l'adresse suivante :

Sagemcom Broadband SAS - Service des relations clientèle

250, route de l'Empereur

92484 Rueil-Malmaison Cedex - France

Tous droits réservés.

Sagemcom est une marque déposée.

Le logo TNTSAT est une marque sous licence GROUPE CANAL+ ou de ses filiales.

Le label CANAL READY indique que le terminal peut receivevoir LES CHÂNÉS CANAL+ ou CANALSAT, en souscrivant l'abonnement correspondant.

Voutrouvrez sur le site www.tntsat.tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite.

Vous trouvrez sur le site www.canalready.tv toutes les offres commerciales sur LES CHÂNÉS CANAL+ ou CANALSAT.

Table des matières

1. Sécurité 5

Emplacement 5

Avertissements et mesures de sécurité 5

Piles 6

Interférences 6

Entretien du Terminal de réception 6

1. Environment 7

Signification des logos prsentes sur le produit et l'emballage 7

Recyclage et élimination du produit 7

Directive européenne relative aux déchets
dépôtements électriques et
électroniques (DEEE) 8

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques (RoHS) 8

Consommation electrique du Terminal de reception 8

1. Présentation 9

Contenu de l'emballage 9

Face avant du Terminal 10

Face arriré du Terminal 10

Télécommande 11

Files 11

1. Connexions 12

Raccordement à l'antenne. 12

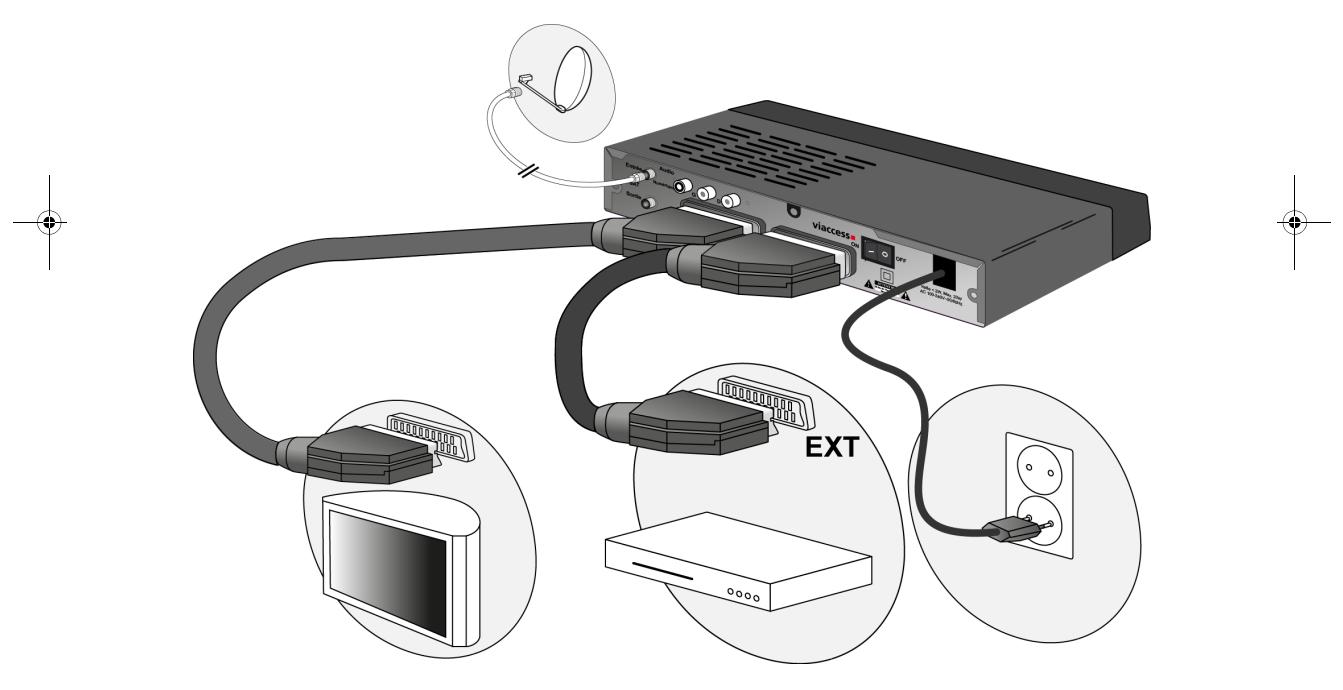

Raccordement au téléviseur et au magnétoscope/graveur de DVD 13

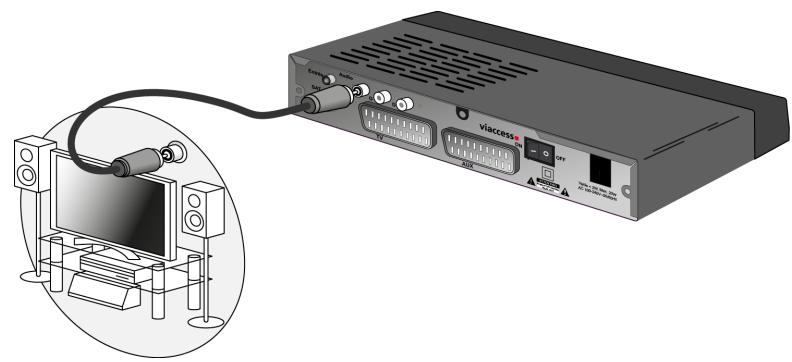

Raccordement à un amplificateur «home cinéma» 14

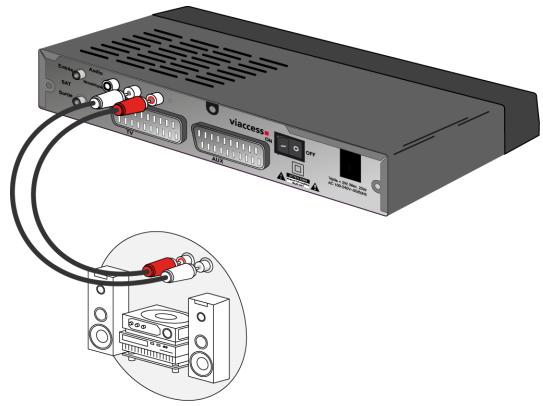

Raccordement à une chaine Hi-Fi 14

1. Première installation 15

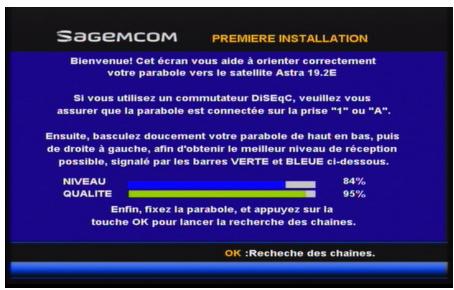

Vérification du signal 15

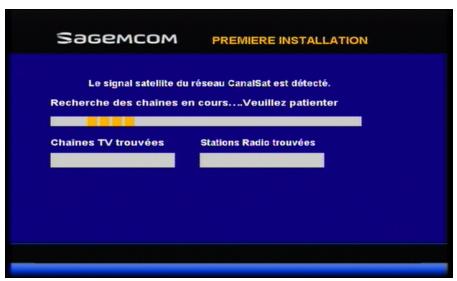

Installation des chaînes du service TNTSAT 16

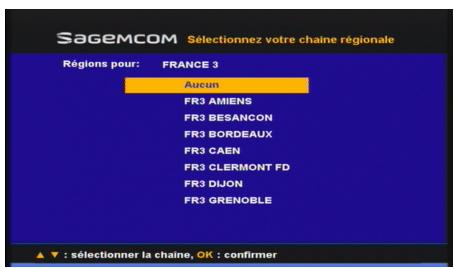

Choix du service régional 16

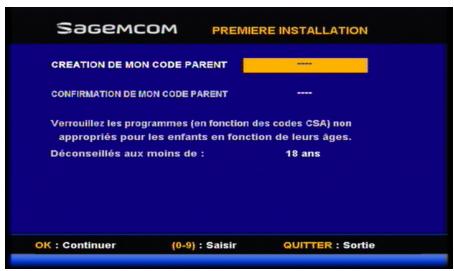

Creation du code parent et besoin du niveau de protection 16

Initialisation de la carte TNTSAT 17

1. Utilisation au quotidien 18

Choisir une chaine de télévision 18

Avec les touches P+ et P- ou les touches 0-9 18

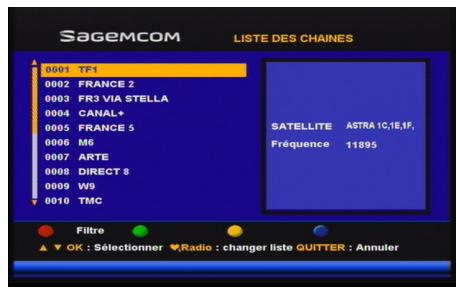

Depuis la liste des chaînes 18

Ajuster le volume. 18

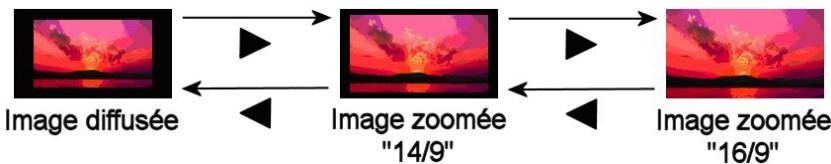

Zoom de l'image. 18

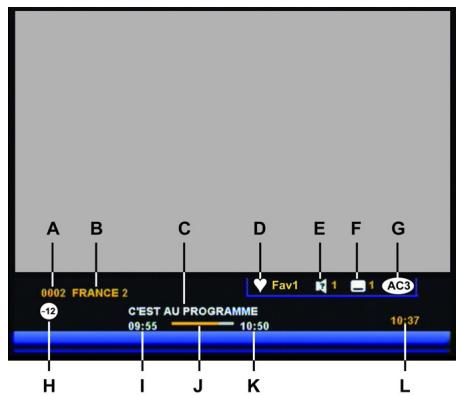

Bandeau de zapping 19

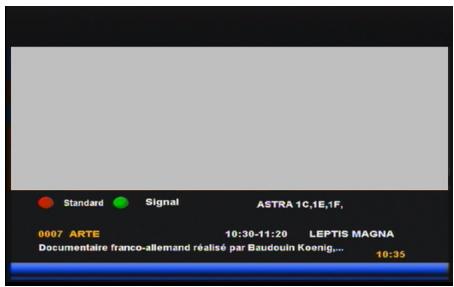

Informations détaillées sur les programmes 20

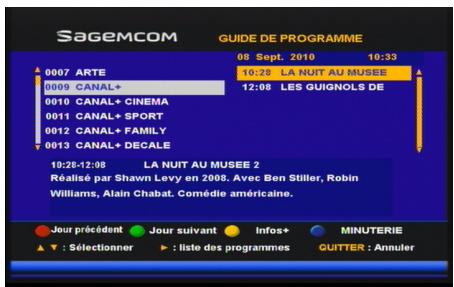

Guide electronique des programmes (EPG) 20

Choix temporaires des langues audio et des sous-titres 21

Selectionner une langue audio 21

Selectionner des sous-titres 21

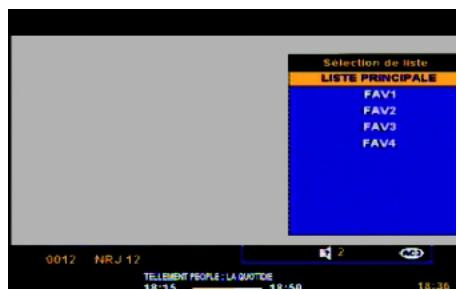

Changer de liste favorites 22

Choisir une station de Radio 22

Télexte 22

Commutation TV 22

1. Enregistrements video sur magnétoscope ou graveur DVD.... 23

Enregistrement spontané 23

Enregistrementprogramme-Utiliser la Minuterie 24

1. Réglages du Terminal de réception 25

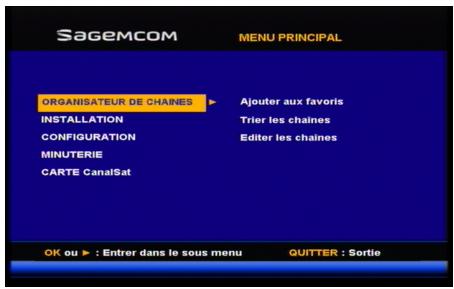

Organisateur de chaines 25

Créer et gérer les listes de chaînes favorites ... 25

Trier les chaînes gratuites 26

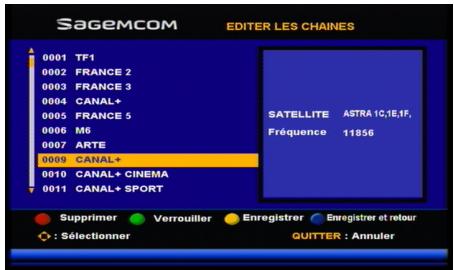

Editor les chaines gratuite 27

Installation 28

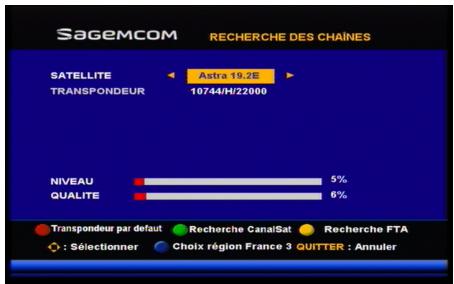

Recherche des chaînes disponibles par satellite 28

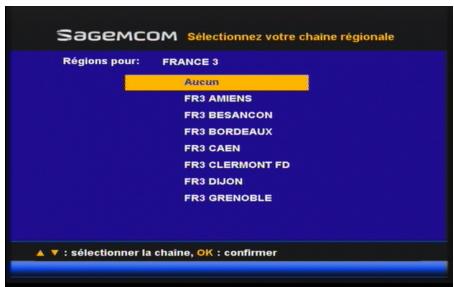

Modification du service régional 28

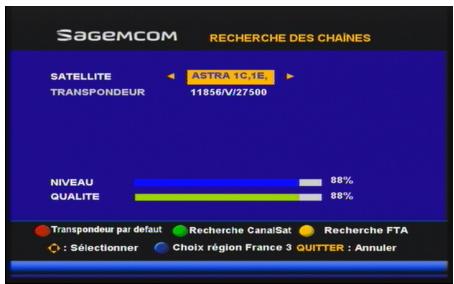

Transpondeur d'installation du service TNTSAT 28

PACK DS77

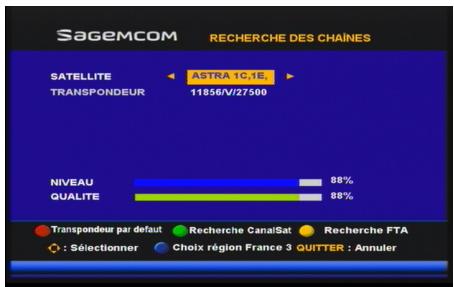

Recherche des chaînes et radios gratuites ....29

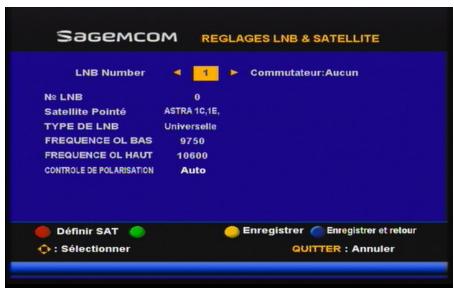

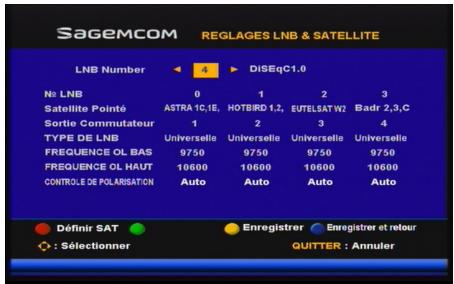

Réglages LNB & Satellite 29

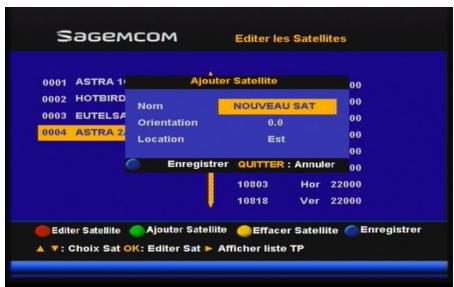

Ajouter d'autres satellites 30

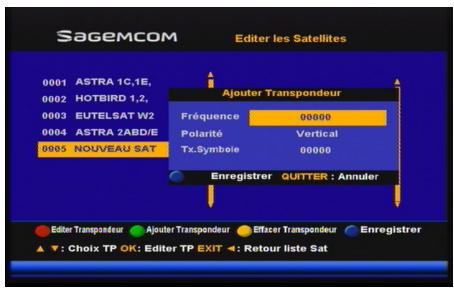

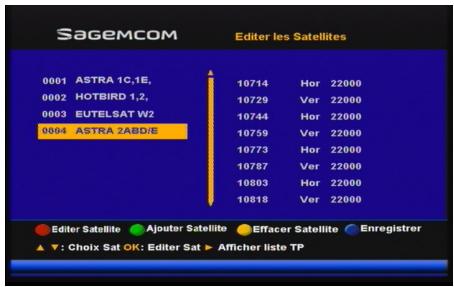

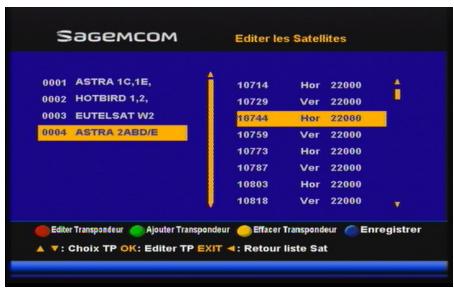

Editor les satellites ajoutés 31

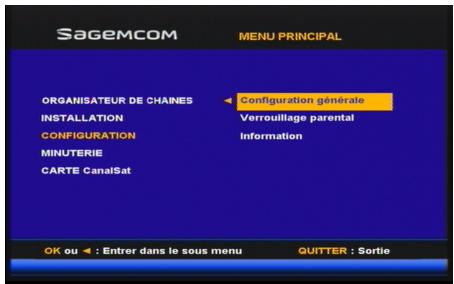

Configuration 32

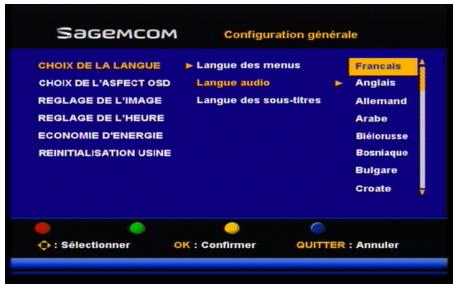

Choix de la langue 32

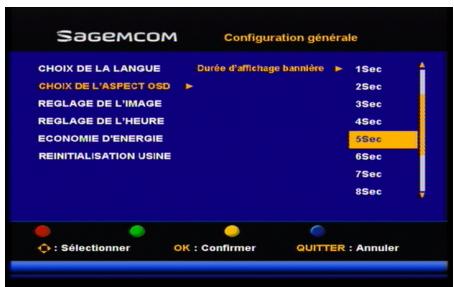

Durée d'affichage de la bannière (OSD) 32

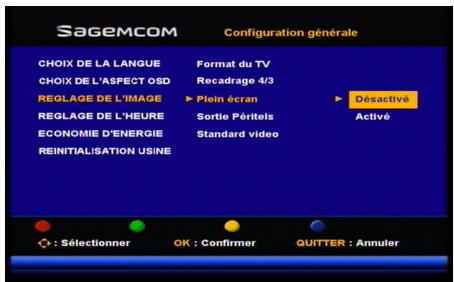

Réglage de l'image 33

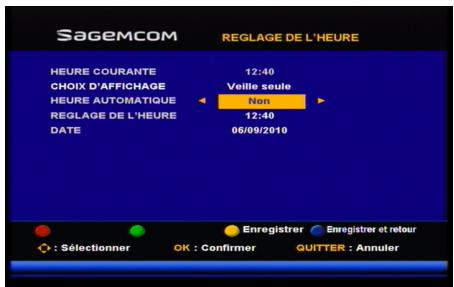

Réglage de l'heure 34

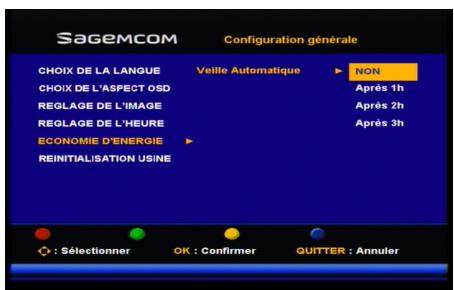

Economie d'energie 34

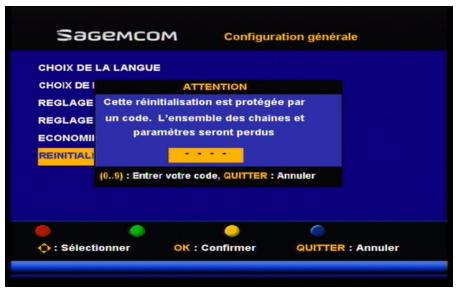

Réinitialisation usine 35

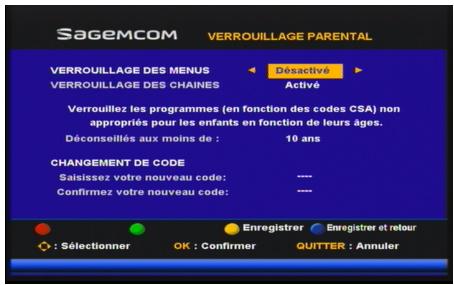

Verrouillage parental 35

Information 36

1. Résolution de problèmes 37

10.Garantie 38
11. Specifications techniques 40

1. Sécurité

L'utilisation du Terminal de réception est sujette à des règes de sécurité visant à protégger les utilisateurs et leur environnement.

Emplacement

Afin de garantir le bon fonctionnement de votre Terminal de réception, vousdezvez :

• le placer en interieur pour le proteter contre la foudre, la pluie, les rayons du soleil,
• le placer dans un endroit sec et bien aéré,
• l'éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc.
• le protégger contre l'humidité, l'installer sur une surface plane où il ne peut ni somber ni être à la portée des enfants.
• ne rien placer sur votre Terminal de réception (ceci nuirait à sa bonne ventilation): les fentes d'airation situées sur le boîtier protégent votre Terminal de réception de la surchauffe. Si vous placez le Terminal de réception dans un compartment, voirlez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière,
• le brancher directement au secteur, la prise doit se situer à proximé du Terminal de réception et être facile d'accès. Dans tous les cas, avant toute intervention sur le Terminal de réception, assurez-vous que l'interrupteur Marche/Arrêt situé sur la face arrière est en position «0».

L'utilisation d'un prolongateur (multiprises) n'est pas recommende.

Avertissements et mesures de sécurité

N'OUVREZ JAMAIS LE TERMINAL! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.

• Raccordez le Terminal de réception sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur le marquage d'identification de l'appareil (tension, courant, fréquence du réseau électrique).
• Par précaution, en cas de danger, les prises secteur servent de dispositif de sectionnement de l'alimentation 230 V. Elles doivent donc être situées à proximité de l'appareil et être aisément accessibles.

L'appareil doit être utilisé à une température ambiente comprise entre 0^ et 40^ .
- Pour éviter les courts-circuits (risque d'incidie ou d'électrocution), mettez le Terminal de réception à l'abri de l'humidité. Ne placez pas d'objet contenant un liquide (par exemple un vase) sur l'appareil. Tout contact avec un liquide endommagerait votre Terminal de réception et pourrait cause une panne. Si un liquide pénétre dans le Terminal de réception, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.

PACK DS77

• Veillez à ce qu'aucun liquide ou objet métallique ne pénétre dans le Terminal de réception par ses fentes d'aération.
• Ne remettez pas sous tension le Terminal de réception si celui-ci a récemment été soumis à d'importantes variations de températures.
• Eteignez puis débranchez le Terminal de réception par la prise secteur avant de brancher ou de modifier le branchement à d'autres apparciels (televiseur, magnétoscope, lecteur de DVD, etc.).
• En cas d'orage, il est conseilé de débrancher les cables d'antenne dans le cas où vous avez une ou plusieurs têtes de réception satellite (LNB) ainsi que la prise d'alimentation. Meme si le Terminal de réception et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• Seul un personnel agréé par le fabricant peut intervenir sur le Terminal de réception. Le non-respect des mesures de sécurité peut entraîner une perte de garantie.

Piles

Les piles/batteries peuvent facilement etre availees par les enfants en bas age. Ne laissez donc pas la telecommande sans surveillance.

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

Interférences

Ne place pas le Terminal de réception à proximé d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal de réception et provoquer une perturbation de l'image et du son.

Entretien du Terminal de réception

Nettoyez votre Terminal de réception avec un chiffon doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pouraient endommager la surface du Terminal de réception.

2. Environment

La préparation de l'environnement est une préoccupation essentielle de Sagemcom. Sagemcom à la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

Signification des logos présents sur le produit et l'emballage

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils apparitennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas été jetés avec les déchets non-triés.

La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas etre jeté avec les déchets non-triés.

La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national/agréé pour améliorer la récapération et le recyclage des emballages.

La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas'être jetés avec les déchets non-triés.

Recyclage et élimination du produit

Pour facilitier le recyclage, respectez les règes de tri mises en place pour les déchets d'emballages.

Si vous produit contient des piles/batteries, elles ne doivent enaucun cas etre jetees dans la nature ou avec les dechets non-trés, mais dans les points de collecte designés.

La réglementation française exige que les produits appartenant à la famille des équipements électriques et électroniques ( ) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.),
• dans les points de distribution en cas d'achat d'un équipement équivalent (système de reprise gratuite prévu).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Directive européen relative aux déchets d'équipements électriques etlectroniques (DEEE)

Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.

En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005,Vote Terminal de réception sera repris gratuitemet et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appeareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés conformément à la directive 2002/96/CE.

Directive européen relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques (RoHS)

Votre Terminal de reception ainsi que les piles/batteries fournies sont conformes aux exigences de la directive 2002/95/CE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement etre retirees.

Remarque : les piles/batteries ne doivent enaucun cas etre jetees dans la nature ou avec les dechets non-triés, mais dans les points de collecte designés.

Consommation électrique du Terminal de réception

Afin de réduire la consommation de votre Terminal de réception, nous vous recommendons de lemettre en veille lorsqu'vous ne l'utilise pas. Si vous prévoyez de ne pas utiliser cette Terminal de réception pendant une période prolongée, nous vous recommandons de l'éteindre complètement et de le débrancher de la prise secteur.

Par défaut,Vote Terminal de réception est paramétré pour semettre en veille automatiquement au bout de 3 heures d'inactivité (aucun appui sur la télécommande).Vous pouvez modifier ce paramétrage.

3. Présentation

Contenu de l'emballage

Votre nouvel équipement inclut :

(1)

②

(3)

4

(5)

(6)

Repère	Description
1	1 Terminal de réception
2	1 télécommande et 2 piles AAA - LR03
3	Ce livreutilisateur
4	1 cable Péritel
5	1 brochure avec carte de contrôle d'accès TNTSAT
6	Brochures promotionnelles

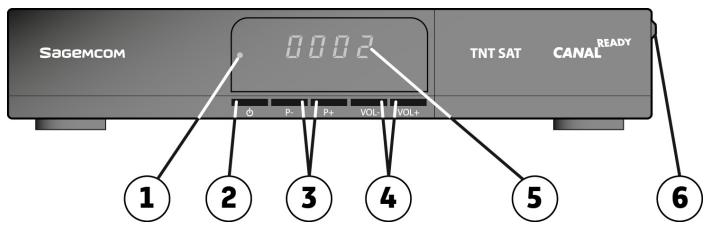

Face avant du Terminal

Repère	Description	Repère	Description
1	Voyant d'état du Terminal de réception : • Eteint : le Terminal est hors tension. • Rouge : le Terminal est en veille. • Vert : le Terminal est en fonctionnement.	4	Régler le volume (VOL-, VOL+)
2	Allumer/Mettre en veille le Terminal de réception	5	Afficheur numérique à 4 digits : • Affiche l'heure lorsque le Terminal de réception est en mode veille. • Affiche le nombre du programme lorsque le Terminal de réception est allumé.
3	Changer de chaîne (P-, P+)	6	Trappe d'accès au lecteur de carte TNTSAT

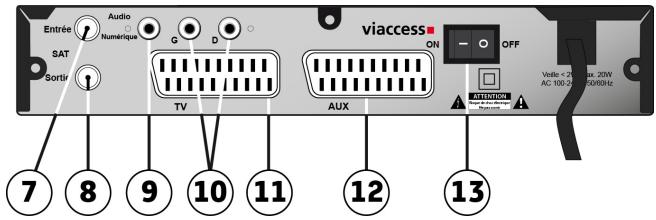

Face arrière du Terminal

Repère	Description	Repère	Description
7	Entrée antennae satellite	11	Prise Péritel TV (vers téléviseur)
8	Sortie antennae satellite	12	Prise Péritel AUX (vers équipement d'enregistrement, qualité SD)
9	Prise audio numérique RCA (vers équipement home cinéma)	13	Interrupteur Marche/Arrêt
10	Prises audio analogue RCA (vers chaîne Hi-Fi)

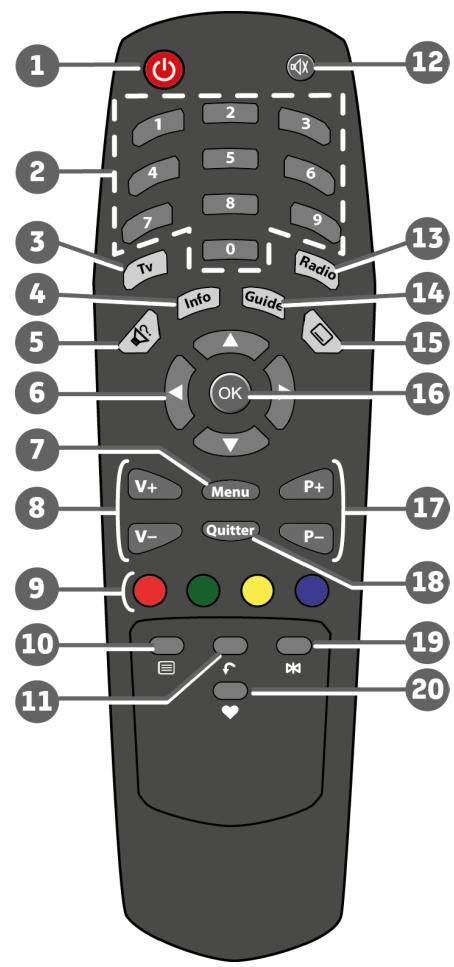

Telecommande

Touche	Fonctions
1	Allumer/Mettre en veille le Terminal.
2	Accéder aux chaînes.
3	Basculer entre mode TV et mode AUX.
4	Afficher les informations sur un programme.
5	Afficher la liste des langues audio disponibles pour le programme en cours.
6	Se déplacer sur une page, un menu, etc.
7	Accéder aux menus.
8	Augmenter/Diminuer le volume.
9	Accéder à des choix contextuels (touches de couleur).
10	Afficher le mode Télétexte (si diffusé).
11	Revenir sur la chaîne précédente.
12	Couper le son.
13	Basculer entre mode TV et mode radio.
14	Afficher le guide électronique des programmes.
15	Afficher la liste des langues de sous-titrage disponibles pour le programme en cours.
16	Verifier une fonction ou une option.
17	Changer de chaîne.
18	Sortir d'un écran, d'un mode.
19	Gel d'une image sur la réserve en cours.
20	Accéder à la liste des chaînes favorites/ Revenir sur la liste des chaînes principale.

Piles

La télécommande nécessite deux piles AAA 1.5V pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

4. Connexions

Avant de commencer la mise en service du Terminal de réception, assurez-vous que la livraison est complète (voir Contenu de l'emballage, page 9).

Assurez-vous que tous les apparêls à raccorder (Terminal de réception, téléviseur, etc.) sont hors tension et débranchés du secteur.

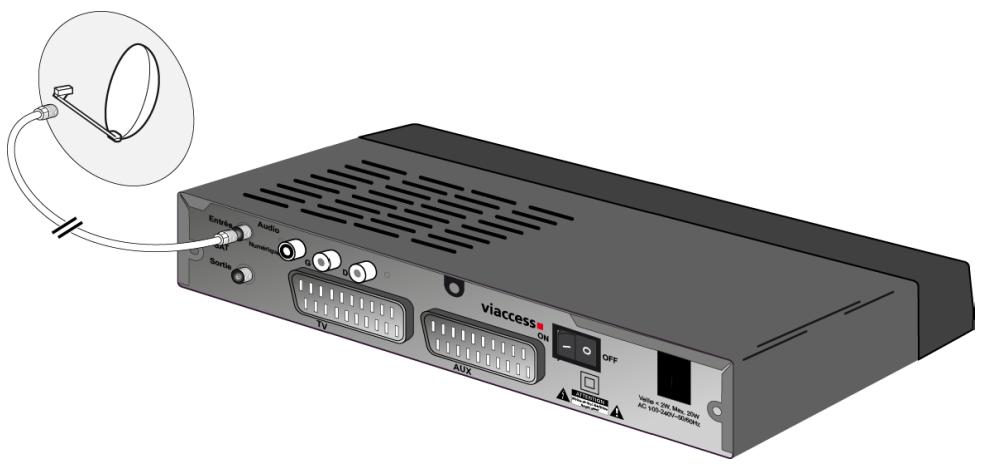

Raccordement à l'antenne

Note

Le Terminal de réception est compatible avec l'utilisation d'un boîtier DiSEqC - qui permet l'utilisation d'une ou de plusieurs têtes satellites (LNB) sur une ou plusieurs paraboles.

Le service TNTSAT vous permet de receivevoir les chaînes de la TNT depuis le satellite ASTRA. Vous nevez raccorder une parabole d'au moins 60 cm, munie de préférence d'un LNB "universal" et orientée sur le satellite ASTRA à 19,2^ EST. Notre revendeur/installateur vous conseillera pour l'installation et le pointage de votre parabole.

Branchez l'extrémité du cable coaxial, muni d'une fiche F, à la prise Entrée satellite située a l'arrière du Terminal de réception.

Raccordement au téléviseur et au magnétoscope/graveur de DVD

1. Utilisez le cordon Péritel (fourni) entre la prise Péritel TV de votre Terminal de réception et la prise Péritel à l'arrête de votre téléviseur.
2. Si vous souhaitez raccarder un équipement d'enregistrement, branchez un cordon Péritel (non fourni) sur la prise Péritel AUX de votre Terminal de réception et reliez-le à la prise EXT de votre magnétoscope ou graveur de DVD.
3. Assurez-vous que l'interrupteur Marche/Arrêt du Terminal de réception est sur Arrêt (position «0»). Branchez le cordon d'alimentation du Terminal de réception sur une prise de courant proche de l'appareil et facile d'accès.
4. PourmettreleTerminaleRéception sous tension,metez l'interrupteurMarche/Arrêt du Terminal de réception sur Marche (position «I»).

Raccordement à un amplificateur «home cinéma»

Pour bénéficier du son de qualité DOLBY DIGITAL diffusé par certaines chaînes, nous vous conseillons de relier votre Terminal de réception à votre amplificateur HOME CINÉMA doté d'une prise d'entrée coaxiale.

Reliez la sortie Audio Numérique à l'entrée de votre amplificateur HOME CINÉMA (câble coaxial non fourni).

Note

Lorsque le son numérique est activé sur le Terminal de réception, les sorties son des prises Péritel de votre Terminal de réception sont désactivées.

Vous n'entendrez donc plus de son sur les équipements reliés aux prises Péritel TV et/ou AUX.

Raccordement à une chaine Hi-Fi

Pour bénéficier du son stéreo qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du Terminal de réception à l'entrée auxiliaire de votre chaîne hi-fi (câbles non fournis).

5. Première installation

Vérifiez que le Terminal de réception est correctement branché au téléviseur et à la parabole, et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite.

Note

La carte à puce fournie avec le Terminal de réception vous permet de recevoir les chaînes du service TNTSAT.

Votre Terminal de reception est pret à receivevoir les chaînes CANAL+ ou CANALSAT. Pour vous abonner, contactez votre revendeur ou consultez le site www.canalready.tv.

1. Insérez la carte TNTSAT fournie avec votre Terminal de réception, puce orientée vers le bas.
2. Allumez votre téléviseur puis votre Terminal de réception.
3. L'assistant d'installation apparait à l'écran. Si ce n'est pas le cas au bout de 30 secondes, basculez votre téléviseur sur les entrées Peritel jusqu'à l' apparition de l'écran d'accueil.

Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des chaînes de la TNT disponibles par satellite avec TNTSAT.

Vérification du signal

Votre parabole doit être dirigée sur le satellite Astra 19^2 Est. Deux barres de couleur vous indiquent la qualité du signal reçu.

Si vous utilisez un bottier DiSEqC, assurez-vous que le cable dédié au satellite Astra est connecté sur la prise "1" ou "A".

Si le signal est faible, réglez progressivement la position de la parabole jusqu'à ce que les barres soient à leurs niveaux optimaux.

Fixez la parabole lorsque le signal ne peut plus être amélioré, puis appuyez sur la touche OK (OK) de la télécommande pour lancer la recherche des chaînes.

Note

Si les barres de niveau et de qualité sont aux niveaux optimaux, mais de couleur rouge, alors votre parabole est orientée sur un satellite non reconnu.

Installation des chaînes du service TNTSAT

Votre Terminal de réception va installer automatiquement l'ensemble des chaînes de la TNT disponibles par satellite avec TNTSAT.

Cet écran montre la progression de l'installation des chaînes ainsi que le nombre de chaînes du service TNTSAT trouvées.

Une fois la recherche terminée, le Terminal de réception sauvegarde l'ensemble des chaînes trouvées.

Choix du service régional

Ce réglage vous permet de spécifique le décrochage régional pour toutes les chaînes concernées, à commencer par «France 3».

Sélectionnez à l'aide des touches et la région de

votre choix et appuyez sur la touche OK OK

Par la suite, lorsque vous regarderez France 3 et qu'une émission régionale commencerera, le Terminal de réception commutera automatiquement sur la chaîne

régionale et revienda sur le service national dés la fin de l'émission régionale.

Creation du code parent etCHOix du niveau de protection

La création du Code Parent est obligatoire pour valider la mise en service du Terminal de réception.

Pour cela, vous nevez saisir 2 fois le même code à 4 chiffres qui sera votre code parent.

Vouaves la possibilité de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez l'âge souhaïte.

Note

« 0000 » ne peut pas être utilisé comme Code Parent.

Le Code Parent vous sera demandé lorsque vous arriverez sur une chaîne pour adultes ou lorsque le niveau moral du programme en cours sera supérieur à l'âge que vous avez défini.

Reportez-vous à Verrouillage parental, page 35, pour d'eventuelles modifications.

Initialisation de la carte TNTSAT

Si ce n'est déjà fait, le Terminal de réception vous invite à insérer la carte TNTSAT, avec la puce orientée vers le bas, afin de l'activer.

Le Terminal de réception vous renseigne alors sur la date de fin de validité de votre carte TNTSAT. Veuillez en prendre connaissance.

Appuyez sur la touche processus d'installation.

OK OK pour terminer le

Le Terminal de réception redémarre alors puis commute automatiquement sur la première chaine installée.

Pour paramétrez votre Terminal de réception selon vos besoin, reportez-vous à la section Réglages du Terminal de réception, page 25.

Important

La carte TNTSAT doit toujours être insérée (puce vers le bas) dans le Terminal de réception pour regarder les programmes.

Note

Vouss pouvez à tout moment changer la carte TNTSAT par une carte CANAL READY, sans avoir besoin d'eteindre et de rallumer le Terminal de réception.

VoussouspèezdésormaisutilisérétroverTortinalderéceptionet profiterdeschainesde laTNT disponiblesparlesatelliteASTRA!

6. Utilisation au quotidien

Choisir une chaine de télévision

Avec les touches P+ et P_- , ou les touches 0-9

Appuyez sur les touches P+ ou P- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée.

Vouspouvez revenir sur la chaine precedemment vue en appuyant sur la touche f.

Depuis la liste des chaînes

Vous avez accès à tout moment à la liste des chaînes en appuyant sur la touche OK (utilisez Quitter Quitter pour quitter sans action).

Sélectionnez la chaîne souhaïée à l'aide des touches ▲▼ (par ligne), ou △▼ (par page de 10 lignes), puis appuyez sur la touche OK OK pour la regarder.

Pour vous faciliter la recherche, vous pouze également effectuer une recherche alphabétique. Appuyez sur la touche rouge pour trier les chaînes par ordre alphabétic souhaïée.

Ajuster le volume

Volume : you pouze regler le volume avec les touches V+ ou V-

Mode muet : le son se coupe si vous appuyez sur la touche Mute 📁X. Le son revient si vous appuyez à nouveau sur cette même touche.

Zoom de l'image

Si vous utilisez un téléviseur «16/9», il peut arriver que certaines chaînes ne formatent pas correctement l'image de leur émission : un cadre noir s'affiche alors à l'écran (effet bords noirs).

Vou puez manuellement eliminer les bords noirs en effectuant un «Zoom» avant ou arrriere avec les touches de la télécommande.

Le zoom se fait à deux niveaux, par exemple : «14/9» ou «16/9», et un troisième appui vous fait revenir à la dimension initiale. Notez que ce zoom manuel vous permet de toujours garder la proportion de l'image affichée.

L'option «Plein écran» permet quant à elle d'éliminer automatiquement les bords noirs, mais au prix d'un étreiment de l'image (voir Réglage de l'image, page 33).

Bandeau de zapping

Chaque fais que vous changez de chaîne, un bandeau d'information s'affiche à l'écran. Vous pouvez en régler la durée d'affchage (voir Durée d'affichage de la bannière (OSD), page 32).

-A:Numéro de chaîne
-B:Nom de la chaine
- C:Nom du programme
- D: Lieste de chaînes courante
- E : Nombre de voies audio diffusées
-F:Nombre de sous-titres diffusés
-G:Présence voie audio AC3
-H:Programme deconseilé à la catégorie d'age affichée
-1:Heure de début du programme
- J: Temps écoulé depuis le début du programme
- K:Heure de fin du programme
- L:Heure courante

Note

La disponibilité et l'exactitude des informations affichées ne dépendent pas de votre Terminal de réception, celles-ci sont diffusées par les chaînes.

Informations détaillées sur les programmes

Si vous désirez obtenir plus d'informations sur le programme en cours et le programme à partir, appuyez sur la touche Info Info de votre télécommande.

Appuyez sur la touche rouge pour afficher le résumé du programme courant.

Appuyez sur la touche verte pour visualiser le niveau du signal reçu.

Appuyez sur Quitter Quitter pour quitter le bandeau d'informations.

Guide électronique des programmes (EPG)

Le guide électronique des programmes (EPG) propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les chaînes, les informations peuvent donc ne pas être disponibles sur la totalité des chaînes.

Appuyez sur la touche Guide (Guide) de votre télécommande pour acceder au guide électronique des programmes.

Note

Il se peut que vous constatiez par moment des retards sur l'affichage des informations. Ceci est dépendant des informations diffusées, et est tout à fait normal.

Différentes actions sont possibles :

• Pour sélectionner une chaine, utiliser les touches ▲▼.
  Pour acceder aux programmes de la chaîne sélectionnée, utilisez la touche.
• Pour vous déplacer dans la liste des programmes de la chaîne Sélectionnée, utilisez les touches ▲▼. Un résumé du programme sélectionné, si disponible, s'affiche en bas de l'écran.
• Pour visualiser les informations détaillées d'un programme, appuyez sur la touche jaune.
• Pour passer au jour suivant / précédent, appuyez sur les touches verte et rouge.
• Si vous souhaitezprogrammer l'enregistrement d'un programme sur votre magnétoscope ougraveur de DVD, sélectionnez-le puis appuyez sur la touche bleue (pour plus d'informations, reportez-vous à la section Enregistrementprogramme - Utiliser la Minuterie, page 24).

Pour quitter le guide électronique des programmes, appuyez sur la touche Quitter.

Choix temporaires des langues audio et des sous-titres

Note

Cechoixestvalabletantqueyounechangezpasdechaine.

Lorsqu'une chaine diffuse plusieurs langues pour l'audio et/ou les sous-titres, vous pouvez avoir temporairement la langue audio, ainsi que celle des sous-titres.

Vous trouvrez également dans cette section la procédure pour afficher les sous-titres pour sourds et malentendants.

Sélectionner une langue audio

1. Appuyez sur la touche ? pour afficher les langues disponibles.
2. Utilisez les touches ▲▼ pour sélectionner la langue souhaitatione.
3. Appuyez sur la touche OK OK pour valider ou appuyez sur Quitter Quitter pour quitter l'écran sans modification.

Sélectionner des sous-titres

1. Appuyez sur la touche pour afficher les langues des sous-titres disponibles.
2. Utilisez les touches pour selectionner la langue souhaitatione. Sélectionnez [M] pour afficher les sous-titres pour sourds et malentendants, si le programme en cours le propose.
3. Appuyez sur la touche OK OK pour valider ou appuyez sur Quitter Quitter pour quitter l'écran sans modification.

Note

Il se peut que certains programmes indiquent plusieurs langues de sous-titrage alors que seuils les sous-titres pour sourds et malentendants sont réellement diffusés.

Changer de liste favorites

Appuyez sur la touche♥ pour changer de liste, à condition que vous ayez au préalable créé votre liste de chaînes favorites (voir Créer et:gérer les listedes de chaînes favorites, page 25).

Utilisez les touches ▲▼ pour sélectionner la liste de chaînes souhaïée et appuyez sur OK OK.

Pour revenir sur la liste complète des chaînes, seLECTIONnez "LISTE PRINCIPALE".

Choisir une station de Radio

Note

Vous doivent au préalable faire une recherche des chaînes gratuites afin de pouvoir utiliser les radios (voir Recherche des chaînes et radios gratuites, page 29).

Appuyez sur la touche Radio Radio pour passer en mode RADIO, puis utilisez les touches , ou saississez directement son numero, pour selectionner la radio souhaitee.

Appuyez de nouveau sur la touche Radio Radio pour revenir en mode TV.

Teléxte

Si le service Télétexte est diffusé sur la chaîne que vous regardez, vous pouvez y accéder en appuyant sur la touche de votre télécommande.

Pour acceder aux pages Télétexte, servez-vous des touches numériques, des touches de couleur, ou des touches ▲ ▼.

Utilisez la touche Quitter Quitter pour sortir de ce menu.

Commutation TV

Appuyez sur la touche TV TV de votre télécommande pour forcer la commutation des signaux sur la sortie Peritel TV:

• Un premier appui permet de commuter de la video du Terminal de réception vers la video du téléviseur.
• Un second appui permet de revenir à la video du Terminal.

Note

Si vous avez raccordé votre lecteur DVD ou magnétoscope sur la prise Péritel AUX, le lancement de lecture fait basculer automatiquement la video sur ce dernier.

7. Enregistrements video sur magnétoscope ou graveur DVD

Pour enregistrer des programmes sur un magnétoscope ou graveur DVD, vousdezverifier que :

• le magnétoscope ou graveur de DVD est connecté au Terminal de réception comme décrit en page 13.
• le magnétoscope ou graveur de DVD estprogrammé pour enregistrer en même temps que le Terminal de réception.
• aucun des apparèels n'est étéeint à l'heure de l'enregistrement. Placez plutôt les apparèils en veille.

Enregistrement spontané

Pour enregistrer un programme spontanément :

1. Commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.
2. Lancez alors l'enregistrement sur la chaîne AV (ou 0, EXT, etc.) du magnétoscope.
3. Evitez toute manipulation pendant l'enregistrement. En effet, le magnétoscope enregistrant la même chose que la châne regardée (sur la prise Péritel TV), toute modification de son, changement de châne, etc., se retrouvera alors également sur l'enregistrement.
4. Arretez l'enregistrement à la fin du programme.

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte.

Pour lire une cassette ou un DVD :

1. Mettez votre Terminal de réception en veille en appuyant sur la touche
2. Lancez simplement la lecture de la cassette. Le magnétoscope prendra alors automatiquement la main sur votre Terminal de réception.
3. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Enregistrement programme - Utiliser la Minuterie

Le Terminal de réception dispose d'une fonction Minuterie qui s'avérera particulièrement utile pour programmer l'enregistrement de vos émissions préférentes.

Grçé à cette fonction, vous programmesz en effet le Terminal de réception afin qu'il se «réveille» (sortie de veille) à une date et heures de votrechoix, et ce à la fréquence de votrechoix. Pensez donc à programmermelez magnétoscope ougraveurDVDaux mêmes dates,heures et fréquence que les minutes que vous créez.

Vous pouvez creer et gerer jusqu'a 8 minuteries.

Pour acceder à la fonction Minuterie, appuyez sur la touche Menu Menu de la télécommande, puis sélectionnez MINUTERIE.

Pour creer une minuterie, procedez comme suit :

1. Dans Numéro d'événement, Sélectionnez avec les touches un numéro libre et appuyez sur OK OK.

2. Dans Minuterie, selectionnez avec les touches l'etat «Activé».

3. Dans Mode, Sélectionnez la fréquence de répétition désirée avec les touches ▲ ▲ :

4. Une fois : une fois seulement à l'heure et à la date programmes.
   Quotidien : à l'heure programmée, tous les jours de la semaine et toutes les semaines.

5. Hebdomadaire : une fois par semaine à l'heure programmée et au jour de la semaine programme.

6. Si vous avez choisi le mode Une fois ou Hebdomadaire, saississez le Jour de la semaine désiré avec les touches numériques de la télécommande. Vous pouvez également selectionner directement le jour désiré depuis un calendrier en appuyant sur OK OK

7. Saisissez l'Heure de début de l'évenement (à savoir l'heure à laquelle le Terminal de réception doit sortir du mode veille) et la Durée de l'évenement (à savoir combien de temps le Terminal de réception doit rester allumé avant de passer automatiquement en mode veille).
8. Dans Chaine, appuyez sur la touche OK OK puis selectionnez avec les touches la chaine que vous souhaitez enregistrer. Si vous souhaitez enregistrer une chaine de radio, utilisez la touche Radio Radio pour changer de liste.
9. Enregistrez la minuterie creée en appuyant sur la touche jaune (enregistrer) ou bleue (enregistrer puis quitter).
10. Programmez votre magnétoscope ou graveur DVD aux mêmes dates, heures et fréquence que la minuterie créé.

Pour modifier une minuterie existante, Sélectionnez son nombre d'événement et apportez les modifications souhaitées.

Pour supprimer une minuterie existante, sélectionnez son numero d'évenement et attribuez-lui l'état «Désactivé».

8. Réglages du Terminal de réception

Les principaux réglages et fonctions de votre Terminal se trouvent dans le MENU PRINCIPAL, qui compte les sous-menus suivants:

Organisateur de chaînes
Installation
- Configuration
- Minuterie
- Carte TNTSAT / CANALSAT (en fonction de la carte utilisé)

Appuyer sur la touche Menu Menu pour afficher le MENU PRINCIPAL.

Organisateur de chaînes

Dans le MENU PRINCIPAL,CHOISISSEZ ORGANISATEUR DE CHAINES,puis la fonction souhaitee avec les touches

Créer et gérer les listes de chaînes favorites

Le menu AJOUTER AUX FAVORIS vous permet de creer et de gerer jusqu'à 4 listede chaines favorites.

Pour creer vos listes de chaînes favorites, procedez comme suit :

1. Dans le menu ORGANISATEUR DE CHÂINES, Sélectionnez AJOUTER AUX FAVORIS.
2. Sélectionnez avec les touches la chaîne que vous souhaitez inclure dans une liste favorites.
3. Sélectionnez avec les touches la liste favorites dans laquelle vous souhaitez ajouter la chaîne sélectionnée puis appuyez sur la touche OK OK. Une chaîne ajoutée apparait "cochéée". Pour enlever une chaîne d'une liste favorite, appuyez de nouveau sur OK OK pour la découvert.
4. Repétez l'opération pour toutes les chaînes à ajouter dans une liste favorite.
5. Une fois la ou les listedes composées, enregistrrez-les en appuyant sur la touche jaune (enregistrer) ou bleue (enregistrer puis revenir au menu supérieur).

Pour renommer vos listes de chaînes favorites, procédez comme suit:

1. Appuyez sur la touche rouge.
2. Sélectionnéz la liste à renomer et appuyez sur la touche OK OK. Un clavier virtuel apparait.
3. Saisissez le nouveau nom lecture par lecture en selectionnant chaque lecture avec les touches ▲▼ ▲▶ et en validant avec la touche OK OK
4. Pour effacer un caractère, Sélectionnez dans le clavier virtuel le symbole "«" et appuyez sur la touche OK OK.
5. Pour enregistrer le nouveau nom, appuyez sur la touche rouge. Pour annuler la modification et revenir sur le menu supérieur, appuyez sur la touche verte.

Trier les chaînes gratuites

Le menu TRIER LES CHÂINES vous permet de modifier l'ordre des chaînes à votre convenance.

Important

Cette fonction concerne uniquement les chaînes gratuites (chaînes hors service TNTSAT), obtenues après une recherche des chaînes gratuites. Ces chaînes sont identifiables par leur numéro, supérieur à 1000.

Vous ne pouvez pas modifier I'ordre des chaînes du service TNTSAT.

Pour déplacer une chaîne, procédez comme suit :

1. Dans le menu ORGANISATEUR DE CHÂINES, sélectionnez TRIER LES CHÂINES.
2. Utilisez les touches (par ligne) et (par page de 10 lignes) pour parcourir la liste des chaînes.
3. Appuyez sur la touche rouge pour selectionner la chaine à déplacer.
4. Sélectionnez le nouvel emplacement avec les touches ▲▼ (par ligne) et ⊥▶ (par page de 10 lignes).
5. Appuyez sur la touche verte pour insérer la chaîne dans le nouvel emplacement.
6. Repetez l'opération pour toutes les chaînes à déplacer.
7. Une fois les modifications faites, enregistrez le nouvel ordre des chaînes en appuyant sur la touche jaune (enregistrer) ou bleue (enregistrer puis revenir au menu supérieur).

Note

L'ordre des chaînes n'est modifié que dans la liste sélectionnée : par exemple, changer l'ordre dans la liste "Toutes les chaînes" ne modifies pas celui de votre liste favorite, et inversement.

Le classement des chaînes dans une liste favorite est autorisé pour toutes les chaînes, même celles du service TNTSAT.

Editor les chaînes gratuites

Important

Cette fonction concerne uniquement les chaînes gratuites (chaînes hors service TNTSAT), obtenues après une recherche des chaînes gratuites. Ces chaînes sont identifiables par leur numéro, supérieur à 1000.

Vous ne pouvez pas supprimer de chaînes du service TNTSAT.

Ce menu vous permet de supprimer des chaînes.

Voupez eaglement definir les chaines dont yous souhaitez verrouiller l'acces. Lorsqu'une chaine est verrouillée, le Terminal de reception yous demande de saisir le Code Parent pour y acceder, quel que soit le contenu diffusé. Une chaine verrouillée l'est eaglement dans toutes les listedes favorites dont elle fait partie. Pour plus d'informations sur le verrouillage parental, voir Verrouillage parental, page 35.

Note

Vous pouze à tout moment annuler l'opération en appuyant sur la touche Quitter Quitter.

Pour supprimer des chaînes, procédez comme suit

1. Dans le menu ORGANISATEUR DE CHÂINES, Sélectionnez EDITER LES CHÂINES.
2. Utilisez les touches (par ligne) et (par page de 10 lignes) pour parcourir la liste des chaînes.
3. Appuyez sur la touche rouge pour sélectionner la chaîne à supprimer. Une chaîne à supprimer apparait avec une "croix". Pour annuler la suppression de la chaîne, appuyez de nouveau sur la touche rouge pour la découverter.
4. Repetez l'opération pour toutes les chaînes à supprimer.
5. Une fois les chaînes à supprimer sélectionnées, confirmez la suppression en appuyant sur la touche jaune (enregistrer) ou bleue (enregistrer puis revenir au menu supérieur).

Pourdéfinirleschâinesàverrouiller,procédez comme suit:

1. Dans le menu ORGANISATEUR DE CHÂINES, Sélectionnez EDITER LES CHÂINES.
2. Utilisez les touches (par ligne) et (par page de 10 lignes) pour parcourir la liste des chaînes.
3. Appuyez sur la touche verte pour selectionner la chaine à verrouiller. Une chaine à verrouiller apparait avec un "cadenas". Pour annuler le verrouillage de la chaine, appuyez de nouveau sur la touche verte.
4. Répétez l'opération pour toutes les chaînes à verrouiller.
5. Une fois les chaînes à verrouiller sélectionnées, confirmez en appuyant sur la touche jaune (enregistrer) ou bleue (enregistrer puis au revenir menu supérieur).
6. Pour activer le verrouillage des chaînes, voir Verrouillage parental, page 35.

Installation

Recherche des chaînes disponibles par satellite

Note

Le service TNTSAT est mis à jour régulièrement. Dans ce cas, vous serez averti lors de la mise sous tension du Terminal de réception qu'une mise à jour des chaînes est disponible.

Vous pouvez à tout moment lancer une recherche rapide des chaînes de la TNT disponibles par satellite avec TNTSAT, au cas où ces dernières aient évolué.

Dans le menu INSTALLATION, selectionnez RECHERCHE DES CHAINS, puis appuyez sur la touche verte.

Modification du service régional

Voussoupiezmodifiervoretselectionderegionsiyousedesirez.Cereglageyoupermetdespecifierle decrochageregionalpourtoulesleschainesconcernees，acommencerpar«France3».

Par la suite, lorsque vous regarderez France 3 et qu'une émission régionale commencerera, le Terminal de réception commutera automatiquement sur la chaîne régionale et revienda sur le service national dés la fin de l'émission régionale.

1. Dans le menu INSTALLATION, selectionnez RECHERCHE DES CHÂINES.
2. Appuyez sur la touche bleue. La liste des régions disponibles s'affiche.
3. Sélectionnéz la région de votrechoix à l'aide des touches ▲▼ et appuyez sur la touche OK OK pour confirmer.

Transpondeur d'installation du service TNTSAT

Vos pouvez consulter la configuration du transpondeur d'installation sur le service TNTSAT.

Dans le menu INSTALLATION, selectionnez RECHERCHE DES CHÂN ES, puis appuyez sur la touche rouge. Vous pouze permuter entre les deux transpondeurs d'installation.

Utilisez les touches pour visualiser le niveau et la qualite de reception du signal d'un transpondeur particulier.

Recherche des chaînes et radios gratuites

Ce menu vous permet de rechercher et d'installer toutes les chaînes TV et stations de radio gratuites qui sont diffusées par ASTRA et par les satellites référencés avec le Terminal de réception. Ces chaînes sont identifiables par leur numéro, supérieur à 1000 dans la liste des chaînes TV et Radio.

Dans le menu INSTALLATION, selectionnez RECHERCHE DES CHAINS, puis appuyez sur la touche jaune.

En fonction de la quantité de chaînes à rechercher,

I'opération peut durer de quelques minutes à plusieurs dizaines de minutes.

Si vous utilisez un boîtier DiSEqC pour raccorder plusieurs paraboles, le Terminal de réception parcoure tous les satellites les uns après les autres à la recherche de chaînes gratuites à installer. Le processus peut ainsi prendre plusieurs dizaines de minutes. Veuillez patienter jusqu'à la fin de la recherche!

Réglages LNB & Satellite

Important

Ne modifiez pas ce réglage si vous utilisez une parabole unique.

Utilisez ce menu uniquement si vous utilisez un boftier DiSEqC pour raccorder plusieurs paraboles, et donc plusieurs satellites, au Terminal de réception.

Généralement, les LNB (tête hyperfréquence) récents sont de type universel et ne nécessitant aucun réglage. Dans le cas contraire, utilisez ce menu pour ajuster les caractéristiques LNB adaptés à votre configuration satellite. En cas de doute, nous vous conseillons de ne pas modifier ce réglage.

Dans le menu INSTALLATION, selectionnez RÉGLAGES LNB & SATELLITE.

Type de LNB

Selectionnez le type de votre installation à l'aide des touches

Freq. OL bas et haut

Si vous avez besoin le type de LNB "Personalisé", appuyez sur la touche OK OK puis saississez les fréquences requises à l'aide des touches numériques.

Contrôle de bande

Selectionnez, si nécessaire, la valeur requise à l'aide des touches

• Auto: le Terminal de réception sélectionne automatiquement la bande en envoyant le signal de commande en 22 kHz.
• Oui : le Terminal de réception envoie constamment le signal de commande.
• Non: le Terminal de réception n'envoise pas de signal de commande.

Contrôle de polarisation

Selectionne la valeur requise à l'aide des touches

• Auto: le Terminal de réception contrôle automatiquement la polarisation.
• Non: le Terminal de réception ne contrôle pas la polarisation.

Ajouter d'autres satellites

Note

Vou puez ajouter des satellites autres qu'Astra seulement si vous utilisez un commutateur DiSEqC. Dans ce cas,declarez le nombre de têtes LNB à ajouter puis configurez-les.

Par défaut, et pour vous aider dans votre configuration domestique, des satellites parmi les plus couramment utilisés sont déjà référencés et pré-paramétrés (ex : Hotbird, Eutelsat, Badr). Vous pourrez toute fois en configurer d'autres si besoin.

Dans le menu INSTALLATION, selectionnez RÉGLAGES LNB & SATELLITE.

1. Dans le champ "LNB Number", Sélectionnez à l'aide des touches le nombre de têtes LNB à déclarer. N'oubliez pas que la sortie commutateur 1 doit être dédiée à la réception Astra.
2. Dans "Satellite pointe", appuyez sur OK puis selectionné avec « le satellite à affecter à la sortie commutateur en cours de configuration. Vous

pouvez également dans "Sortie commutateur" directement appuyer sur OK puis selectionner avec la sortie dédiée à un satellite de la liste.

1. Si le satellite à configurer n'apparait pas dans la liste, reportez-vous à l'étape 6.
2. Si besoin, vous pouvez modifier le type de LNB du satellite en cours de configuration (voir Réglages LNB & Satellite, page 29).
3. Répétez la manipulation pour chaque tête LNB à configurer.
4. Si le satellite que vous souhaitez ajouter n'est pas reférencé dans la liste, appuyez sur la touche rouge. L'écran de gestion des satellites apparait.

5. Appuyez sur la touche verte. Renseignez les informations qui s'afficheront dans la liste de satellites (à titre indicatif) et appuyez sur la touche bleue pour enregistrer :

6. Nom : saisissez le nom du satellite.

7. Orientation : saisissez le degré d'orientation requis
8. Location : selectionnez le point cardinal requis

1. Sélectionnez le satellite que vous venez d'ajouter, appuyez sur la touche "Afficher liste TP" puis appuyez sur la touche verte pour ajouter les paramètres transpondeur du satellite.
2. Définissez la fréquence, la polarité et le taux symbole du transpondeur, puis appuyez sur la touche bleue pour enregistrer.
3. Une fois tous les réglages effectués, confirmez en appuyant sur la touche bleue.

Lors de la prochaine recherche de chaînes gratuites, l'ajout de satellites sera pris en compte.

Éditer les satellites ajoutés

De même que vous pouvez ajouter des satellites autres qu'Astra, vous pouvez éoperator la liste des transpondeurs d'un satellite existant voire supprimer des satellites inutilisés.

Dans le menu INSTALLATION, selectionnez RÉGLAGES LNB & SATELLITE.

1. Appuyez sur la touche rouge pour acceder à la liste des satellites existants.
2. Sélectionnéz le satellite à éditer/supprimer.
3. Pour renomer le satellite, appuyez sur la touche rouge et apportez les modifications souhaitées. Enregistrez avec la touche bleue.
4. Pour supprimer le satellite, appuyez sur la touche jaune. Enregistrez avec la touche bleue.
5. Pour modifier les paramètres transpondeur, appuyez sur la touche "Afficher liste TP".
6. Sélectionné le transpondeur à éoperator/supprimer.
7. Pour modifier le transpondeur, appuyez sur la touche rouge et apportez les modifications souhaitées. Enregistrez avec la touche bleue.
8. Pour supprimer le transpondeur, appuyez sur la touche jaune. Enregistrez avec la touche bleue.
9. Une fois tous les réglages effectués, confirmez en appuyant sur la touche bleue.

Configuration

Dans le MENU PRINCIPAL,CHOISISSEZ CONFIGURATION，puis CONFIGURATION GENERALE avec les touches ▲▼.

Choix de la langue

Dans le menu CONFIGURATION GÉNÉRALE choisissez CHOIX DE LANGUE.

Vous pouvez définir les langues par défaut pour l'audio et les sous-titres, si plusieurs langues sont diffusées en même temps pour le programme regardé (par exemple sur ARTE).

Vous pourrez toujours changer manuellement de langue.
lorsque vous regarderez une émission (voir Choix
temporaires des langues audio et des sous-titres,
page 21).

Seul le français est disponible comme langue de menu.

Durée d'affichage de la bannière (OSD)

Vous pouvez régler la durée d'affichage de la bannière de zapping, entre 1 et 10 secondes.

Dans le menu CONFIGURATION GÉNÉRALE choisissez CHOIX DE L'ASPECT OSD, puis DUREE D'AFFICHAGE BANNière.

Selectionnez le temps voulu avec les touches ▲▼.

Appuyez sur OK OK pour confirmer les réglages

Réglage de l'image

You pouez configurer l'affichage de I'image de voite teteviseur.

Note

Afin d'obtenir le meilleur aspect d'image sans distorsion, configurez le paramètre Format TV en fonction des caractéristiques réelles de votre téléviseur.

Pour les téléviseurs 16/9, il se peut que certaines émissions soient diffusées avec un cadre noir au cours de l'image : vous pouvez éliminer cet effet avec la fonction Zoom du Terminal (voir Zoom de l'image, page 18).

Dans le menu CONFIGURATION GÉNÉRALE choisissez REGLAGE DE L'IMAGE.

Format du TV

Selectionnez le format d'écran de votre téléviseur (4/3 ou 16/9).

Recadrage 4/3

Si vous utilisez un téléviseur 4/3, Sélectionnez le recadrage à appliquer aux programmes diffusés en 16/9 :

• Letter box (sans perte, zoom avec bandes noires haute et basse)
  Pan & Scan (avec perte, partie centrale seulment)

Plein écran

Si vous utilisez un téléviseur 16/9, selectionnez le recadrage à appliquer aux programmes diffusés en 4/3 :

• Activé : le Terminal de réception affiche une image plein écran, au prix d'un étirement horizontal de l'image sur certaines émissions.
• Désactivé : la proportion de l'image est toujours respectée, mais des bandes noires s'affichent sur certaines émissions. Vous pouvez cependant eliminer cet effet manuellement avec la fonction Zoom (voir Zoom de l'image, page 18).

Sortie Peritels

Sélectionnez le type de signal le mieux adapté à votre téléviseur connecté sur la prise Péritel TV : RVB (meilleure qualité) ou Video (modèle ancien de téléviseur).

Standard video

Selectionnez le standard le mistrust de périhérique d'enregistrement connecté, PAL (recommende) ou SECAM. Si vous avez connecté un modele de magnétoscope relativement ancien, vous serez améné à utiliser le standard SECAM pour les compatibilités. Consultez la documentation de cette périhérique d'enregistrement pour en connaître les caractéristiques exactes.

Réglage de l'heure

Le Terminal de réception se met automatiquement à l'heure depuis le service TNTSAT. Aucun réglage n'est donc nécessaire. Cependant, en fonction de vos besoin, vous pouvez manuellement régler le décalage GMT ou l'heure.

Dans le menu CONFIGURATION GÉNÉRALE choisissez REGLAGE DE L'HEURE. Choisissez «Non» dans «Heure automatique», puis saisissez l'heure et la date.

Vous pouvez également déterminer si l'heure est affichée en permanence, ou en veille seule, sur la face avant du Terminal de réception.

Note

Si vous optez pour un réglage manuel, l'heure sera perdue en cas de coupure de courant. Vous devrez alors la régler de nouveau.

Si vous optez pour un affichage de l'heure permanent sur la face avant, le nombre de chaîne ne s'affichera pas.

Economie d'énergie

Dans le menu CONFIGURATION GÉNÉRALE choisissez ECONOMIE D'ENERGIE.

Par défaut, votre Terminal de réception est paramétré pour semettre en veille automatiquement au bout de 3 heures d'inactivité (aucun appui sur la télécommande).

Vous pouvez désactiver cette mise en veille automatique ("Non") ou paramétrer la veille automatique pour qu'elle ait lieu après 1 heures, 2 heures ou 3 heures d'inactivité (aucun appui sur la télécommande).

Réinitialisation usine

Dans le menu CONFIGURATION GÉNÉRALE choisissez RÉINITIALISATION USINE.

Cette opération efface tous les paramètres utilisateur et les chaînes installées.

Pour réaliser cette réinitialisation, vous doivent connaître le Code Parent de votre Terminal de réception.

Une fois la réinitialisation effectuée, vous devrez reconfigurer le Terminal de réception (voir Première installation, page 15).

Important

Si vous validez ce choix, toutes les chaînes et paramètres mémorisés seront perdus.

Verrouillage parental

Voussouspouce activer ou desactiver le verrouillage des menus,desprogrammes en fonction du niveau d'age,et modifier le Code Parent.

Dans le menu CONFIGURATION choisissez VERROUILLAGE PARENTAL. Pour acceder à cette fonction, vous doivent connaître le Code Parent du Terminal de réception.

Verrouillage des menus

Cette option permet de verrouiller l'accès aux réglages du Terminal de réception. Si vous activez cette option, vous devrez saisir le Code Parent chaque fois que vous voudrez acceder à un menu du Terminal de réception.

Verrouillage des chaînes

Cette option permet de verrouiller l'accès à des chaînes. Si vous activez cette option, vous devrez saisir le Code Parent chaque fois que voudrez regarder une chaîne verrouillée. Sélectionnez "Activé" pour activer cette configuration et sélectionnéz les chaînes à verrouiller dans le menu "Editor les chaînes" (voir Editor les chain

Verrouillage des programmes

Cette option permet de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez l'âge souhaité. Ainsi,ès lors qu'un programme déconseillé est diffusé,quelle que soit la chaîne qui le diffuse, et que le programme ne correspond pas à l'âge que vous avez défini, vous devrez saisir le Code Parent pour pouvoir le regarder.

Veuillez noter que les chaînes et les programmes pouradultes sont obligatoirementverrouillés.

Changement de Code Parent

VoussouspoucezchangereleCodeParentdéfini lorsde la premiemeinstallation.Saisissezvoirenouveau code,puisconfirmez-le.

Information

Dans le menu CONFIGURATION,CHOISISZ INFORMATION.

Ce menu affiche les informations concernant le modele, le numero de série, les versions matérielle et logicielle du Terminal de reception.

9. Résolution de problèmes

Un dysfonctionnement du Terminal de réception peut avoir de multiples causes. Veuillez vérifier votre Terminal de réception comme indiqué ci-dessous.

ATTENTION

N'ouvre jamais le capot du Terminal de réception, cela peut être dangereux.

Symptôme	Cause(s) possible(s)	Action
La LED de la face avant ne s'allume pas	Le cordon d'alimentation n'est pas branché.	Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.
	Le Terminal de réception est hors tension.	Vérifiez que l'interrupteur Marche/Arrêt Situé en face arrêté est sur Marche (position «I»).
Pas de signal en mode collectif	Votre connexion n'est pas ouverte.	Renseignez-vous auprès de l'organisme qui gère votre immeuble.
Pas de signal avec un boîtier DiSEqC	Mauvais branchement	Vérifiez que le type de LNB dans le menu est correct.Vérifiez que le LNB pointé sur Astra est bien connecté à la sortie 1 ou A du boîtier.Essayez d'abord d'installer sans boîtier DiSEqC. Connectez-le seulement si l'installation est réussie.
Erreur carte	Le Terminal de réception ne peut pas dire la carte à puce.	Vérifiez que la carte à puce est correctement insérée dans le Terminal de réception, puce orientée vers le bas.
Pas de son	Mauvais branchement du cordon Péritel entre la sortie TV et le téléviseur.	Branchez correctement le cordon Péritel du Terminal de réception au téléviseur.
	Audio coupé.	Appuyez sur la touche Mute.
	Téléviseur hors tension.	Allumez le téléviseur.
Pas d'image	Le Terminal de réception ne recoit pas de signal.	Vérifiez le cable d'antenne. Remplacez-le ou resserrez sa connexion au Terminal.
	Valeurs incorrectes pour certains paramètres du tuner.	Dans le menu Installation, réglez correctement les valeurs des paramètres LNB et Transpondeur.
	Mauvais orientation de la parabole.	Vérifiez la puissance du signal et orientez correctement la parabole.
La télécommande ne fonctionne pas	Il n'y a pas de piles dans la télécommande, ou les piles sont vides.	Vérifiez que les piles sont correctement insérées dans la télécommande. Vérifiez les piles; si elles sont vides, remplacez-les.

En cas de problème persistent, veuillez vous adresser à votre vendeur spécialisé ou vousmettre en contact avec la Hotline de Sagemcom :

10. Garantie

ATTENTION

Termes et conditions valables exclusivement en France Métropolitaine

Afin de faire exercer la garantie, vous devez contacter votre revendeur spécialisé

ou la Hotline Sagemcom au numero 01 70 48 04 83.

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante :

1. Le matériel neuf est garanti (pièces et main d'oeuvre)¹ par Sagemcom Broadband SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, préuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.)): 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme préuve de date d'achat.
2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre) par Sagemcom Broadband SAS jusqu'à la的最后一 minute de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagemcom Broadband SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3. Pendant cette période de garantie de 12 mois, le terminal de reception defectueux sera réparé gratuitement. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defectueux dans un emballage ajustat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul besoin de Sagemcom Broadband SAS) et renvoyé à votre adresse en France, Gratisement.

Aucun matériel de prêt ne sera fourni pendant le délai de réparation.

Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment date et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

1. Les pannes ou les dysfonctionnements dus :

Au non respect des consignes d'installations et d'utilisation, ou
- A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriee...), ou
- A des modifications du matériel effectuees sans accord ecrit de Sagemcom Broadband SAS, ou
- A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréeses par Sagemcom Broadband SAS.

1. Les dépréciations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédé au Centre de Réparation Agréé.
2. L'usage normale du matériel ainsi que l'usage des accessoires.
3. La fourniture de nouvelles versions logicielles.
4. Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires...
5. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagemcom Broadband SAS.
6. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
7. Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retard) du matériel feront l'objet d'un devis établi par Sagemcom Broadband SAS et devront être régles avant tout retard de matériel au Centre de Réparation Agréé.

ATTENTION:

1. Les pièces défectueuses échéées deviendront la propriété de Sagemcom Broadband SAS.
2. Sous réserve des dispositions légales impératives, Sagemcom Broadband SAS n'assure aucune garantie, explicite ou implicite, autre que cette expression prévue ci-dessus. Notamment, Sagemcom Broadband SAS ne prendaucenengagement etne consentaucenegarantie surla qualite ou la performance du materiel pour quelsque usage particulier que ce soit. La responsabilité de Sagemcom Broadband SAS, qu'elle qu'en soit la cause, est limitée au prix paye par le Client pour le materiel. En aucun cas, Sagemcom Broadband SAS ne repondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque a gagner,atteinte a l'image,interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourrait bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Bande KU:10.7 à 12.75 GHz

Bande de fréquences d'entrée BIS : 950 - 2150 MHz

Niveau d'entrée RF: -25 à -65 dBm

Largeur de bande FI : 36 MHz

Impedance d'entree : 75 Ohms

Sortie antenna

DÉMODULATEUR

DVB-S-QPSK

Roll off : 0.35

Symbol rate : 10-30 MS/s

FEC:1/2 2/3 3/4 5/6 7/8

Débit d'entrée (max) :15 Mbit/s

DECODEUR AUDIO

Stereo 2.0

MPEG-1 layer I &II (musicam)

MPEG-2 layer II

Modes : Mono, stéreo, joint stéreo

Echantillonnage : 32 / 44,1 et 48 MHz

AC3 multi-canal en mode transparent

ENTRÉES/SORTIES A/V

Sortie Video SD : 720x576@50Hz entrelacé

PCM ou AC3 Transparent

Hi-Fi Stereo

RÉSOLUTION/FORMAT

Résolution : 720x576 @ 50 Hz entrelacé

Conversion 16/9 vers 4/3 : Pan / Scan et Letter box

ALIMENTATION LNB

Alimentation vertical: 12,5 à 14 V

Alimentation horizontal: 17 à 19 V

Courant Max. 350 mA avec protection

Modulation de contrôle: 22kHz (+/-2 KHz), 0,65 Vpp (+0,25V / - 0,10V)

ALIMENTATION ÉLECTRIQUE

Secteur: 220-240 V ~50/60 Hz

Consummation max. (avec alim LNB): Max. 20 W

Consommation Veille: < 2 W

FACE AVANT

5 touches

Afficheur 4 digits 7 segments

Récepteur IR

Lecteur de carte à puce

LED bicolore

FACE ARRIÈRE

2 x IEC 169-24F femelle : Entrée et sortie satellite

2 x PERITEL (TV, AUX)

3 x RCA Audio (Stereo + Numérique)

1 x Interrupteur Marche/Arret (On/Off)

SPECIFICATIONS PHYSIQUES

Taille (lpxh) : 230 x 43 x 163 mm

Poids: 750g

Température de fonctionnement: +0 °C à +40 °C

Température de stockage : -10 °C à +50 °C

ACCESSIONS

1 x Telecommande

2 x Piles 1.5 V (type AAA - LR03)

1 x Brochure avec carte de contrôle d'accès (carte valable 4 ans à compter de son initiaisation)

2 x Feuillets promotionnel CanalReady

1 x Cordon Peritel

1 x Livret Utilisateur

Notes

Notes

Notes

Sagemcom

Siège social : 250, route de l'Empereur

92848 Rueil-Malmaison Cedex - FRANCE

Tel.: [phone] - Fax: [phone]

www.sagemcom.com

TN

LATN PARI

T

M a TMC N

BFMV

ET VOTRE
