DWR-953 - Routeur 4G LTE D-LINK - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Routeur 4G LTE sans fil
Normes réseau	IEEE 802.11b/g/n
Vitesse de transmission	Jusqu'à 300 Mbps (Wi-Fi)
Ports Ethernet	4 ports LAN 10/100 Mbps
Connectivité mobile	Supporte les cartes SIM 4G LTE
Alimentation électrique	Adaptateur secteur 12V/1A
Dimensions approximatives	220 x 150 x 40 mm
Poids	Environ 300 g
Fonctions principales	Partage de connexion, gestion des utilisateurs, sécurité WPA/WPA2
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement accessibles
Sécurité	Firewall intégré, support de VPN, mises à jour régulières
Compatibilités	Compatible avec la plupart des opérateurs 4G LTE
Garantie	1 an

FOIRE AUX QUESTIONS - DWR-953 D-LINK

Comment réinitialiser le D-Link DWR-953 aux paramètres d'usine ?

Pour réinitialiser le DWR-953, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi mon D-Link DWR-953 ne se connecte-t-il pas à Internet ?

Vérifiez que votre carte SIM est correctement installée et qu'elle est active. Assurez-vous également que le DWR-953 est configuré avec les bonnes informations APN fournies par votre opérateur mobile.

Comment configurer le réseau Wi-Fi sur le D-Link DWR-953 ?

Accédez à l'interface web du routeur en tapant '192.168.0.1' dans votre navigateur. Connectez-vous avec le nom d'utilisateur et le mot de passe par défaut (admin/admin). Dans le menu, allez à 'Paramètres sans fil' pour modifier le nom du réseau (SSID) et le mot de passe.

Quels sont les voyants LED sur le D-Link DWR-953 et que signifient-ils ?

Les voyants LED indiquent l'état de l'alimentation, de la connexion Internet, du réseau Wi-Fi et des données mobiles. Consultez le manuel d'utilisation pour des détails spécifiques sur chaque voyant et leur signification.

Comment mettre à jour le firmware du D-Link DWR-953 ?

Téléchargez la dernière version du firmware depuis le site officiel de D-Link. Connectez-vous à l'interface web du routeur, allez dans 'Outils' puis 'Mise à jour du firmware'. Sélectionnez le fichier téléchargé et suivez les instructions à l'écran.

Comment sécuriser le réseau Wi-Fi du D-Link DWR-953 ?

Pour sécuriser votre réseau, connectez-vous à l'interface web du routeur, allez dans 'Paramètres sans fil', et choisissez WPA2 comme type de sécurité. Assurez-vous de définir un mot de passe fort.

Mon D-Link DWR-953 chauffe-t-il trop ?

Une légère chaleur est normale lors de l'utilisation. Cependant, si l'appareil devient très chaud, assurez-vous qu'il est placé dans un endroit bien ventilé et éloigné de sources de chaleur.

Comment résoudre les problèmes de connexion Wi-Fi sur le D-Link DWR-953 ?

Essayez de redémarrer le routeur et vos appareils connectés. Vérifiez également si d'autres appareils peuvent se connecter au Wi-Fi. Si le problème persiste, essayez de changer le canal Wi-Fi dans les paramètres.

Mon D-Link DWR-953 ne détecte pas la carte SIM, que faire ?

Assurez-vous que la carte SIM est correctement insérée et qu'elle est fonctionnelle. Testez la carte SIM dans un autre appareil pour vérifier son fonctionnement. Si le problème persiste, contactez votre fournisseur de services.

Comment accéder à l'interface utilisateur du D-Link DWR-953 ?

Connectez votre ordinateur au routeur via Wi-Fi ou câble Ethernet. Ouvrez un navigateur web et entrez l'adresse '192.168.0.1'. Connectez-vous avec les identifiants par défaut (admin/admin) ou ceux que vous avez configurés.

MODE D'EMPLOI DWR-953 D-LINK

Manuel d'utilisation

Routeur multi-réseaux étendus 4G LTE sans fil AC750

Préface

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1.00	2 juin 2015	• Version initiale
2.00	mars 23, 2016	• Mise à jour du microprogramme

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2016 par D-Link Corporation.

Tous droits réservés. Toute reproduction partielle ou totale de cette publication est interdite sans l'autorisation préalable, expresse et écrite de D-Link Corporation.

Table des matières

Contenu de la boîte 1

Configuration système requise 1

Description du matériel 3

Vue avant 3

Voyants 4

Vue arrriere 5

Installation 6

Avant de commencer 6

Éléments à prendre en compte avant d'installer le réseau sans fil 7

Configuration. 8

Mise en route 8

Internet 9

Service de réseau étendu 9

IP statique 10

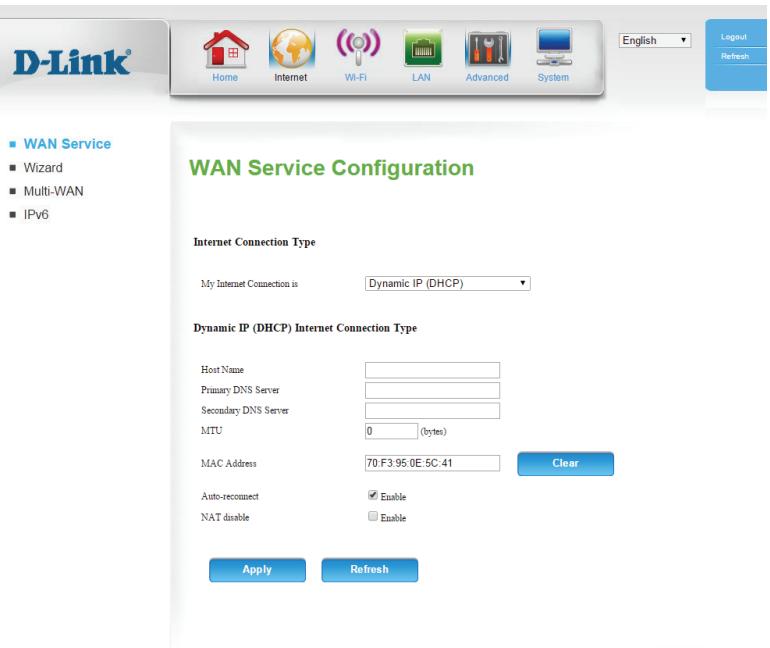

IP dynamique (DHCP) 11

PPPoE 12

PPTP 13

L2TP 14

4G LTE/3G 15

Assistant. 17

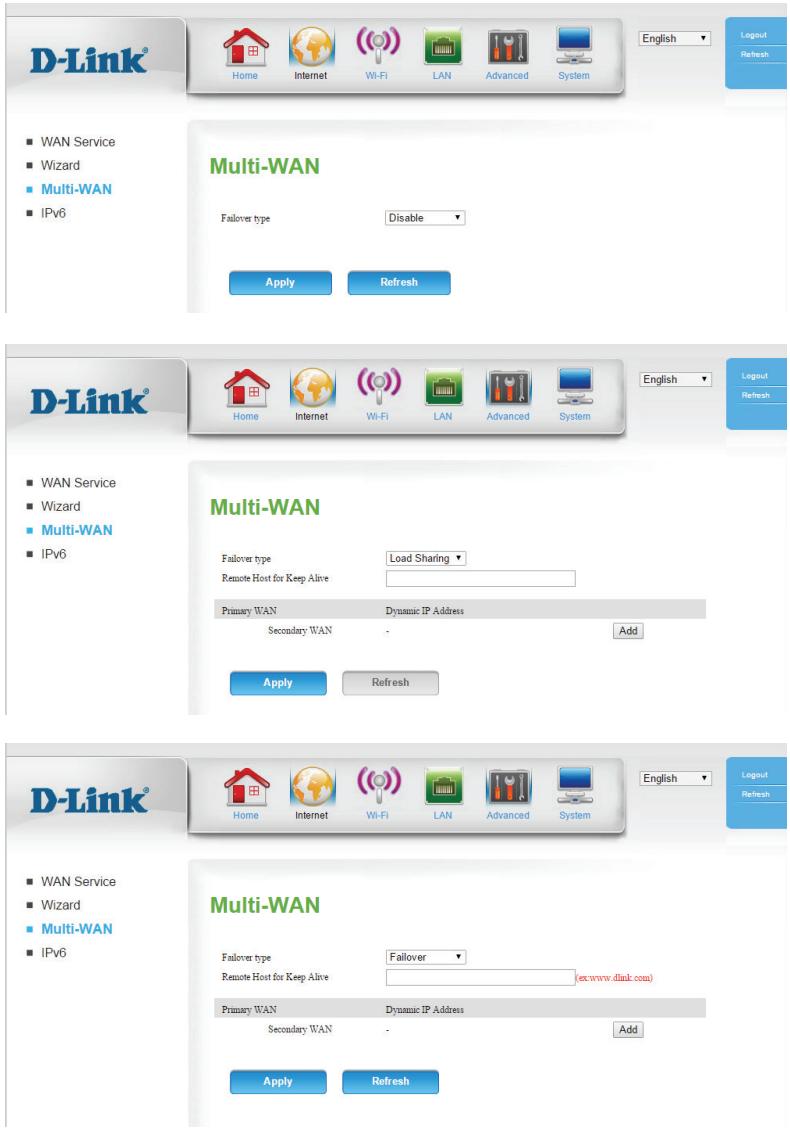

Multi-réseaux étendus 20

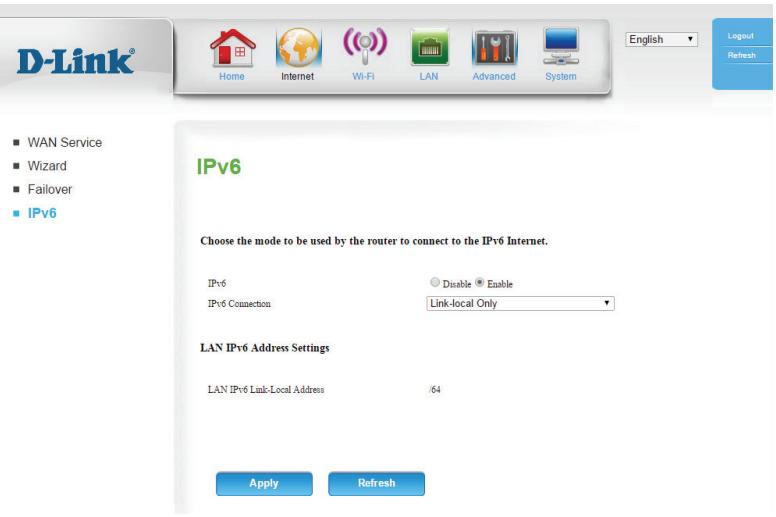

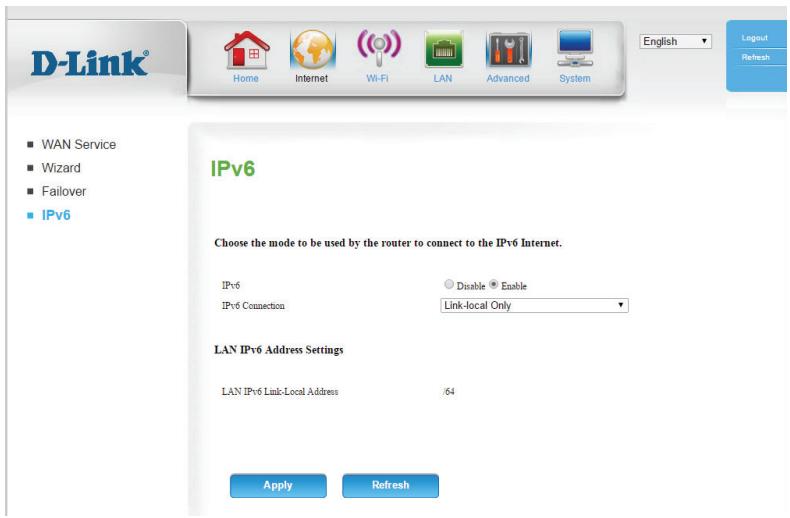

IPv6 21

Wi-Fi 26

Liste des sphériques 26

Paramètres Wi-Fi 27

WPS. 29

Configuration Wi-Fi avancée. 30

Réseau local 32

Liste des sphériques 32

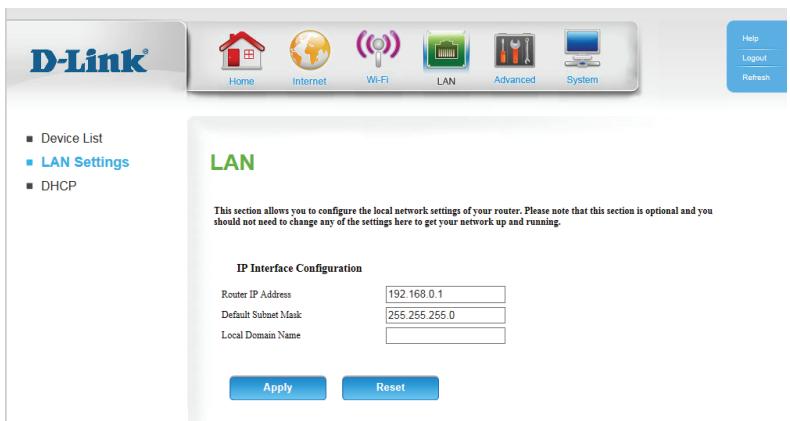

Paramètres du réseau local 32

DHCP 33

Avancé 34

DNS 34

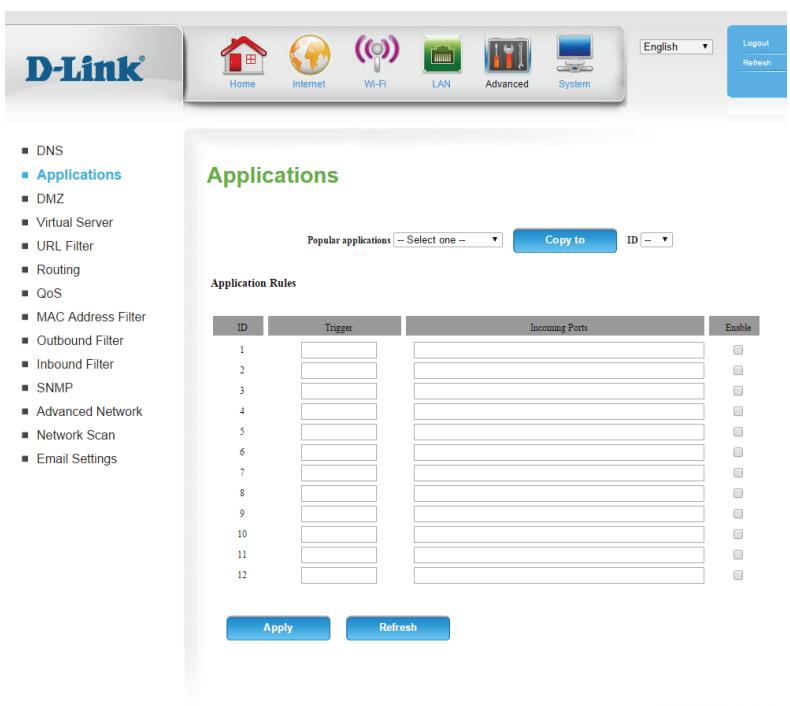

Applications 35

Zone démilitarisée. 36

Serveur virtuel 37

Filtre URL 38

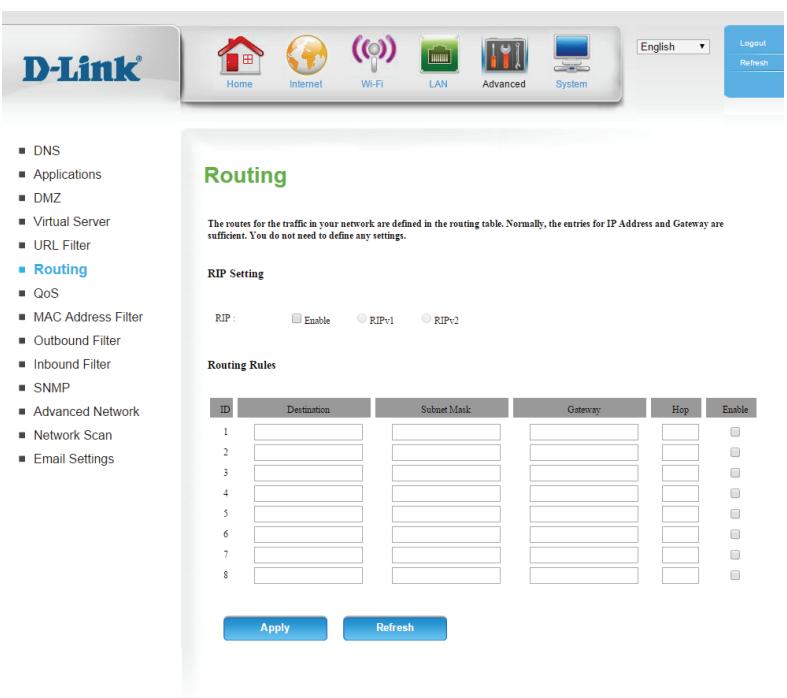

Redirection 39

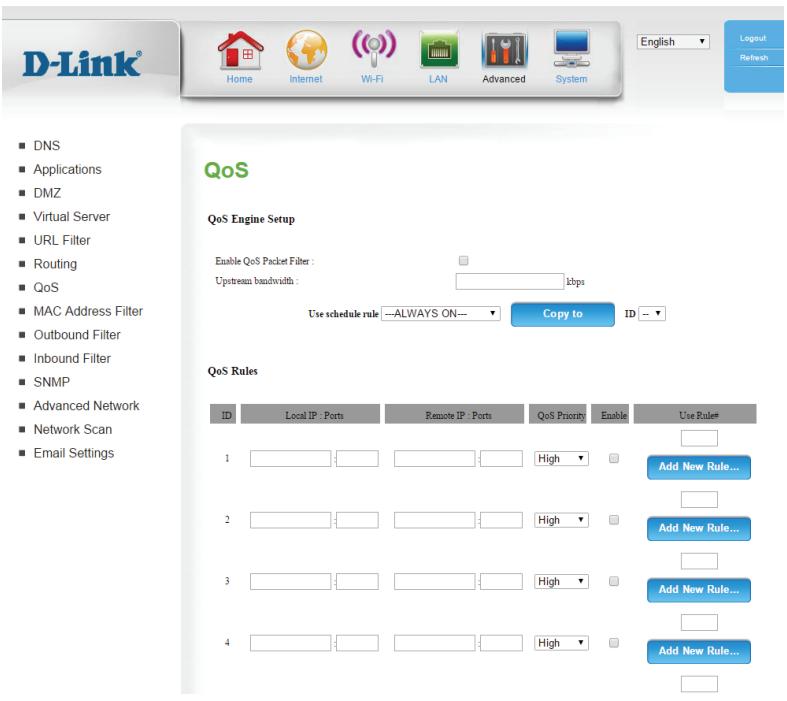

QoS. 40

Filtre d'adresse MAC 41

Filtre sortant 42

Filtre entrant 43

SNMP 44

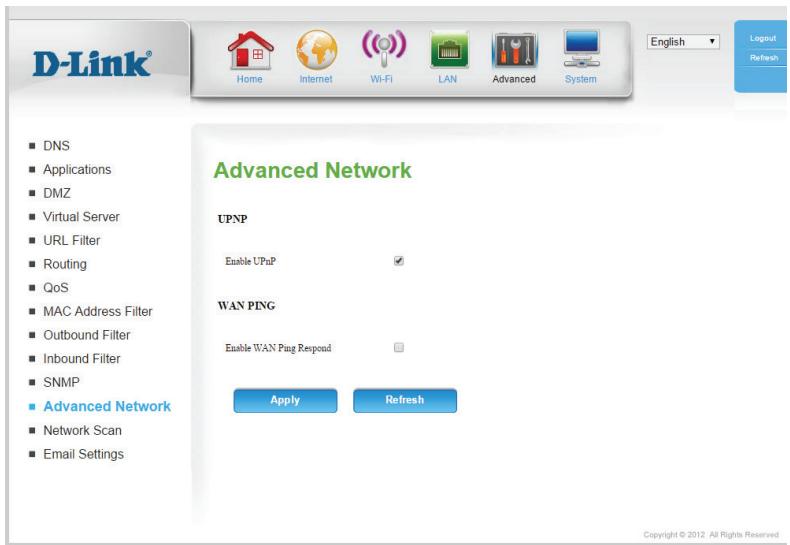

Réseau avancé 45

Recherche de réseau 46

Paramètres de messagerie 47

Système 48

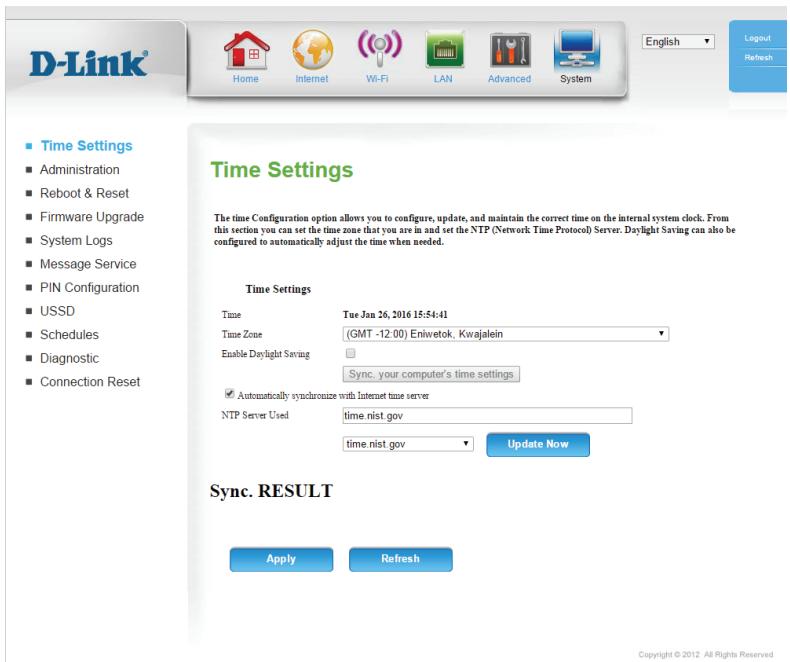

Paramètres Horaires 48

Administration 49

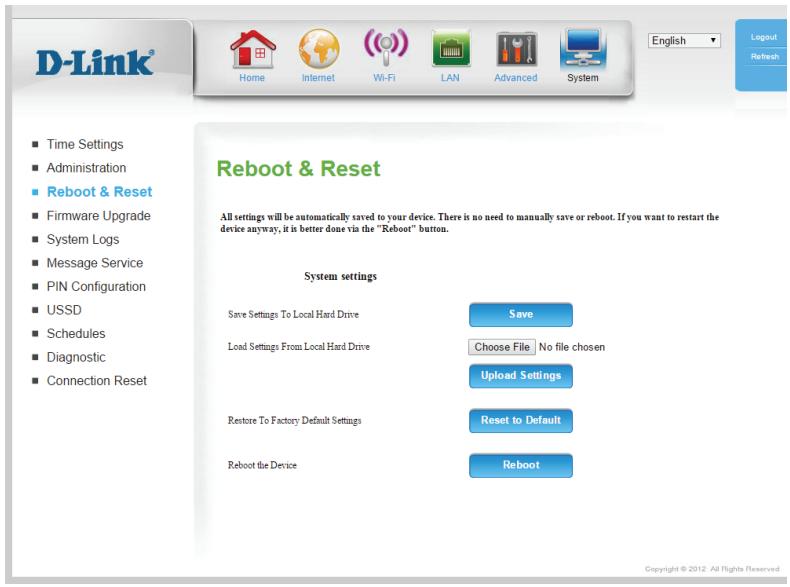

Redémarrer et réinitialiser 50

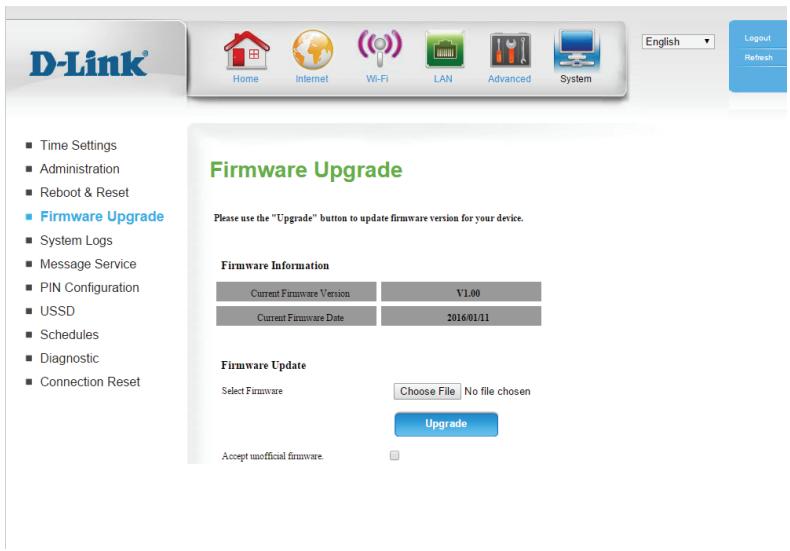

Mise à jour du microprogramme 51

Journaux système. 52

Service de messagerie 53

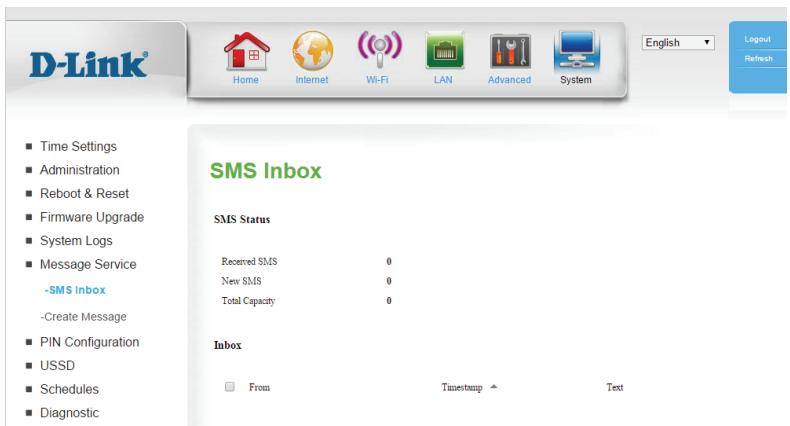

Boîte de réception SMS 53

Créer un message 53

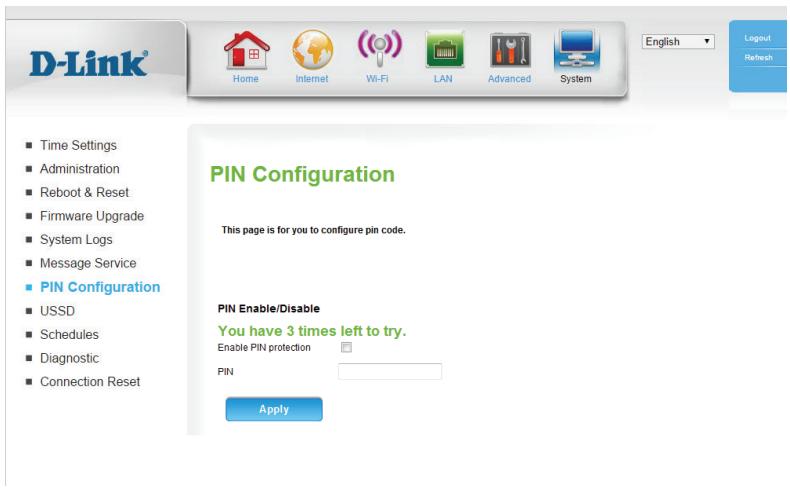

Configuration du code PIN 54

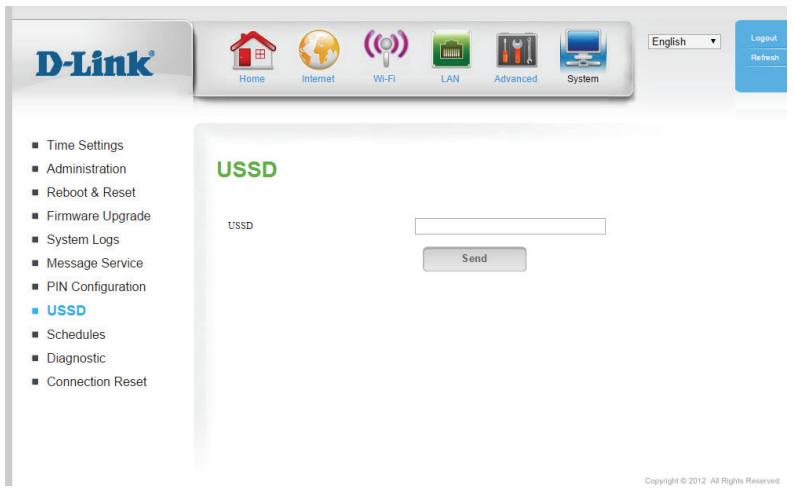

USSD. 55

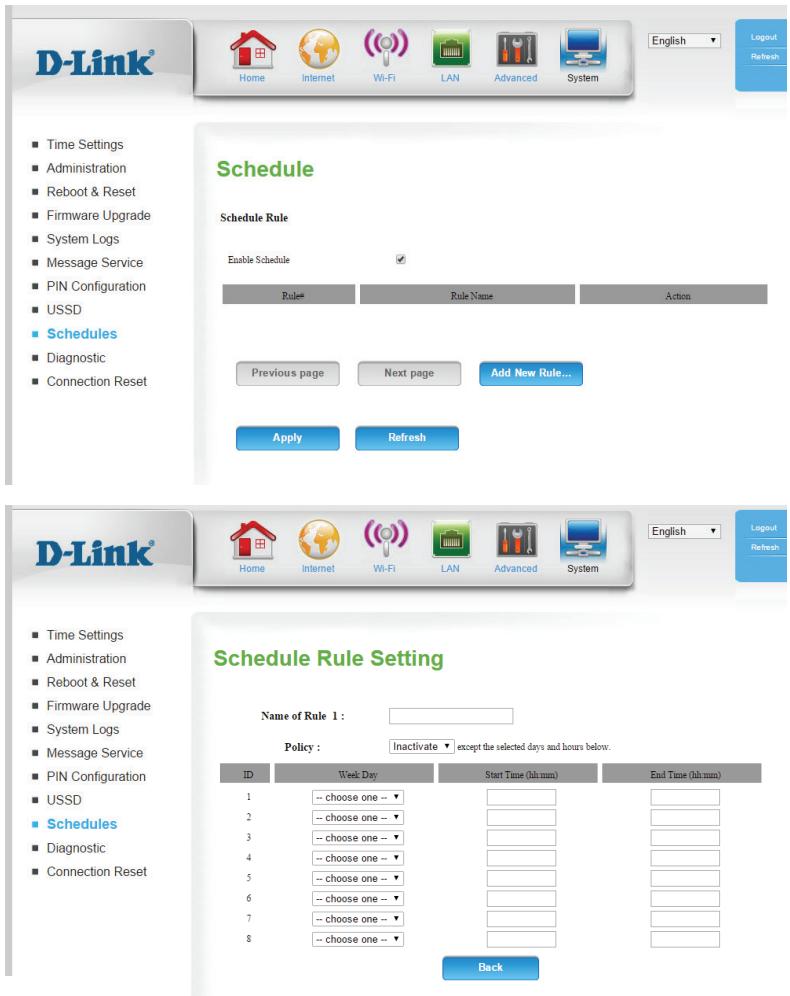

Calendriers 56

Diagnostics 57

Réinitialisation de la connexion 58

Connexion d'un client sans fil à votre routeur 59

Bouton WPS 59

Windows® 8. 60

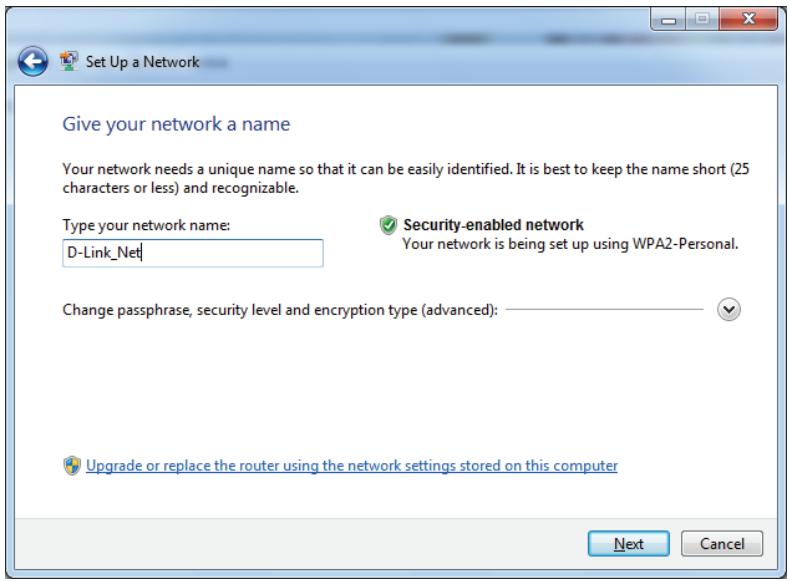

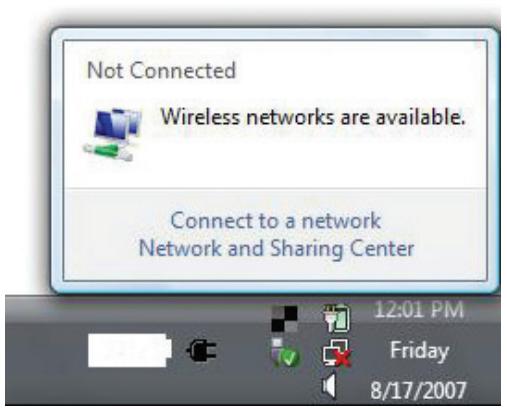

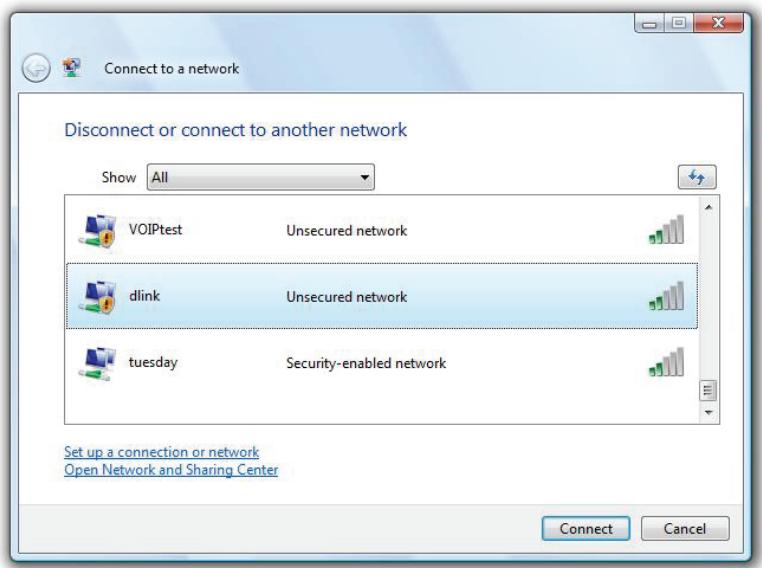

WPA/WPA2 60

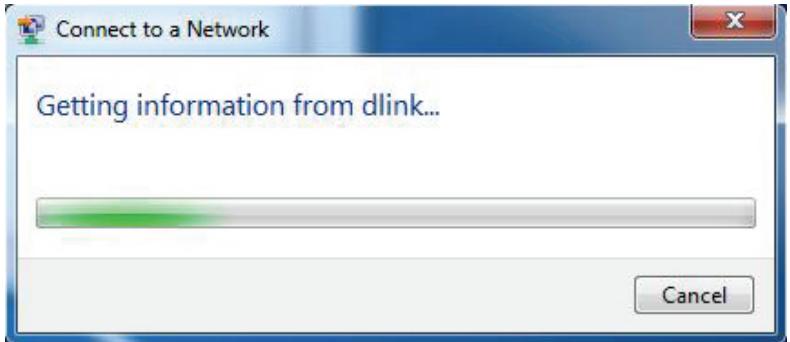

Windows® 7. 62

WPA/WPA2 62

WPS. 65

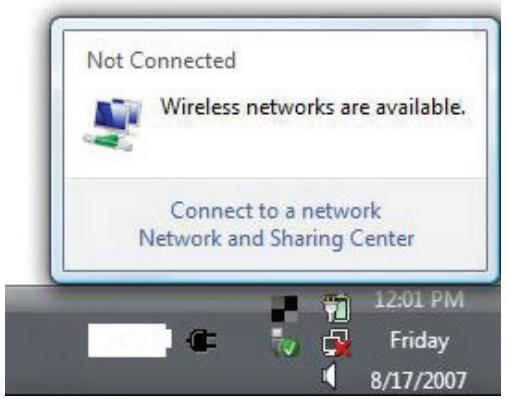

Windows Vista 69

WPA/WPA2 70

Windows® XP 72

WPA/WPA2 73

Bases de la connexion sans fil 79

Définition de « sans fil » 80

Conseils 82

Modes sans fil. 83

Bases de la mise en réseau. 84

Vérifiez votre adresse IP. 84

Attribution statique d'une adresse IP 85

Sécurité du réseau sans fil 86

Définition du WPA 86

Contenu de la boîte

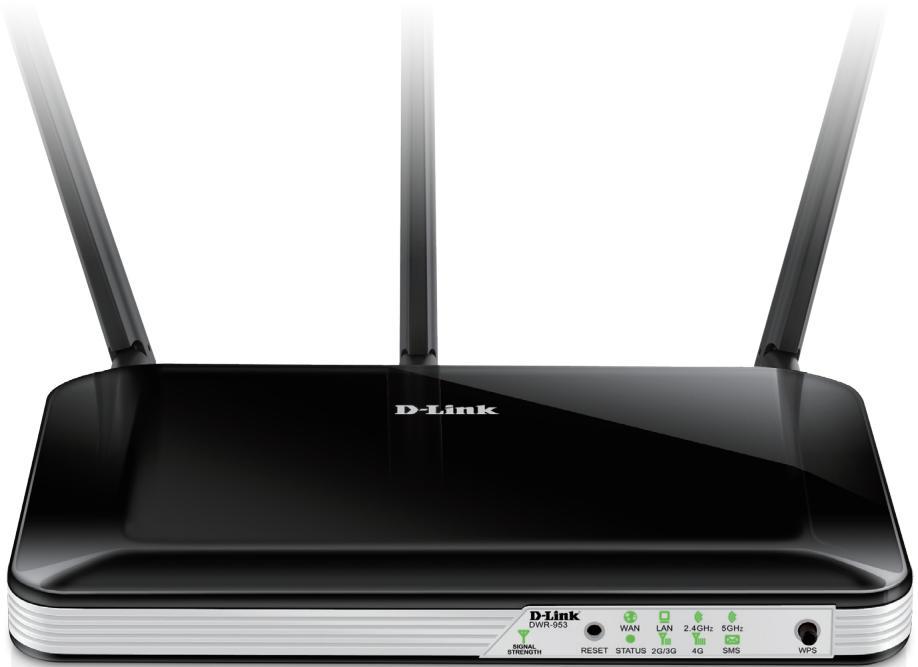

DWR-953 Routeur multi-réseaux étendus 4G LTE sans fil AC750

Adaptateur secteur

Cable Ethernet CAT5

Merci de contacter votre revendeur s'il manque l'un des éléments ci-dessus.

Configuration système requise

• Une carte SIM 3G/4G compatible avec service.*
• Ordinateurs avec système d'exploitation Windows, Mac OS ou Linux et équipés d'un adaptateur Ethernet
• Navigateur Java comme Internet Explorer 7, Safari 4.0, Chrome 20.0 ou Firefox 12 ou versions ultérieures (pour la configuration)
• Sous réserve des conditions et modalités de service, consultez votre opérateur pour plus de détails.

Le routeur multi-réseaux étendus 4G LTE sans fil AC750 D-Link vous permet d'accéder aux réseaux haut débit mobiles partout dans le monde. Une fois connectés, les utilisateurs peuvent transférer des données, diffuser du contenu multimédia et envoyer des SMS. Il suffit d'insérer une carte SIM 3G/4G pour partager votre connexion Internet 3G/4G sur un réseau sans fil 802.11ac sécurisé ou d'utiliser l'un des quatre ports Ethernet 10/100.

Gardez votre réseau sans fil à l'abri des dangers grâce au chiffrement sans fil WPA/WPA2. Le DWR-953 utilise un double-pare-feu actif (SPI et NAT) qui empêche toute attaque potentielle en provenance d'Internet et inclut le filtrage d'adresses MAC, qui permet de contrôler l'accès à votre réseau.

Le routeur multi-réseaux étendus 4G LTE sans fil AC750 peut être installé rapidement et facilement presque n'importe où, ce qui le rend idéal dans les cas où vous avez besoin d'un réseau sans fil sans interruption ou lorsqu'il est impossible d'accéder à un réseau classique.

N LAN 2

05 26/30

1	Bouton de réinitialisation	Appuyez sur ce bouton à l'aide d'un trombone déplié pendant dix secondes pour réinitialiser le périphérique.

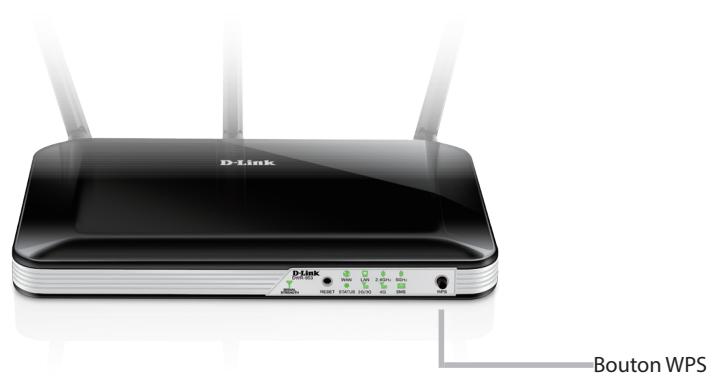

2	Bouton WPS	Appuyez sur ce bouton pour étabir une nouvelle connexion WPS. Voir Voir Bouton WPS à la page 59 pour obtenir des détails.

Voyants

1	Voyant du réseauétendu	S'allume si une connexion Ethernet au réseau étendu est établie.
2	Voyant du réseaulocal	S'allume si une connexion Ethernet est établie et clignote lorsque les données sont transférées.
3	Voyant 2,4 GHz	S'allume si la fonction sans fil de 2,4 GHz est activée et clignote lorsque des données sans fil sont transférées.
4	Voyant 5 GHz	S'allume si la fonction sans fil de 5 GHz est activée et clignote lorsque des données sans fil sont transférées.
5	Force du signal	Clignote en rouge : Pas de carte SIM ou code PIN non vérifié.Rouge fixe : La force du signal est faible.Orange fixe : La force du signal est moyenne.Vert fixe : La force du signal est forte.
6	État	S'allume si le périphérique est allumé et fonctionne.
7	2G/3G	S'allume si une connexion 2G/3G est établie.
8	4G	S'allume si une connexion 4G est établie.
9	SMS	S'allume si le nombre de votre carte SIM a reçu un message SMS.

Vue arrière

1	Ports Ethernet de réseau local	Pour la connexion à un périphérique réseau tel qu'un ordinateur de bureau ou portable.
2	Port Ethernet de réseau étendu	Pour la connexion à un modem DSL/cable ou à un routeur.
3	Carte SIM	Insérez votre carte SIM 4G/3G ici.
4	Connecteur d'alimentation	Se connecte à l'adaptateur secteur fourni.
5	Marche/Arrêt	Bouton Marche/Arrêt

Installation

Cette section vous guidera tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, ni dans un grenier ou un garage.

Avant de commencer

1. Vérifiez que votre Routeur multi-réseaux étendus 4G LTE sans fil AC750 DWR-953 est déconnecté et étant.
2. Pour utiliser votre connexion Internet 3G / 4G, insérez une carte SIM 3G / 4G dans la fente correspondante située à l'arrière du périphérique.
3. Insérez votre câble de réseau Internet/réseau étendu dans le port WAN situé à l'arrière du routeur.

Remarque : La connexion 3G/4G peut également servir de réseau étendu de secours. Une fois la sauvegarde configurée, le routeur utilise automatiquement la connexion Internet 3G/4G si la connexion étendue Ethernet n'est pas disponible. 4. Insérez une extrémité du câble Ethernet dans un port LAN 1 situé à l'arrière du Routeur multi-réseaux étendus 4G LTE sans fil AC750 DWR-953 et l'autre, dans un port Ethernet disponible de l'adaptateur réseau de l'ordinateur utilisé pour configurer le routeur.

Remarque: Les ports de réseau local du Routeur multi-réseaux étendus 4G LTE sans fil AC750 DWR-953 sont Auto-MDI/MDIX; des câbles Ethernet droits et croisés peuvent donc être utilisés.

1. Connectez l'adaptateur secteur à la prise située à l'arrière du Routeur multi-réseaux étendus 4G LTE sans fil AC750 DWR-953. Branchez l'autre extrémité de l'adaptateur dans une prise murale ou une multiprise et allumez le périphérique.

a. Le voyant d'état s'allume pour indiquer que le routeur est sous tension. b. Les voyants situés à l'avant clignotent lorsque le Routeur multi-réseaux étendus 4G LTE sans fil AC750 DWR-953 s'initialise et se connecte à Internet. c. Après quelques instants, les voyants suivants restent allumés en vert si une connexion a été établie : Alimentation, État, Réseau étendu, Réseau local sans fil et Ports de réseau local.

Éléments à prendre en compte avant d'installer le réseau sans fil

Grace a une connexion sans fil, le DWR-953 est accessible partout dans la portee de votre reseau sans fil. Vous devez garder a l'esprit que la quantite, l'épaisseur et l'emplacement des murs, plafonds ou autres objets a travers lesquels les signaux sans fil doivent passer peuvent limiter leur portee. Les portees varient en fonction des types de materiaux et du bruit RF (radiofrquence) de fond de votre domicile ou votre bureau. Pour optimiser la portee de votre reseau sans fil, suivez ces conseils de base :

1. Limitez le nombre de murs et de plafonds entre le routeur D-Link et les autres périphériques réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur. Si vous voulez améliorer la réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par des portes ouvertes ou une cloison sèche. Certains matériaux, comme le verre, le métal, la brique, l'isolant, le béton et l'eau peuvent affecter les performances sans fil. De grands objets, comme des aquariums, des miroirs, des classeurs, des portes métalliques et des tiges en aluminium peuvent également nuir à la portée.
4. Si vous utilisez des téléphones sans fil de 2,4 GHz, vérifiez que leur base est aussi éloignée que possible de votre périphérique sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé. Il arrive que les téléphones sans fil, les périphériques sans fil X-10 et l'équipement électronique (par ex. ventilateurs plafonniers, éclairages fluorescentes et systèmes de sécurité privés) dégradent considérablement la connectivité sans fil.

Mise en route

Pour accéder à l'utilitaire de configuration, ouvre un navigateur Web (par ex. Internet Explorer), puis saisissez l'adresse du routeur (192.168.0.1 par défaut).

Pour vous connecter à l'utilitaire de configuration, saisissez admin comme nom d'utilisateur, puis entrez votre mot de passe. Le mot de passe par défaut est vide.

Si le message d'erreur Page Cannot be Displayed (Impossible d'afficher la page) s'affiche, veuillez consulter la section Résolution des problèmes pour obtenir de l'aide.

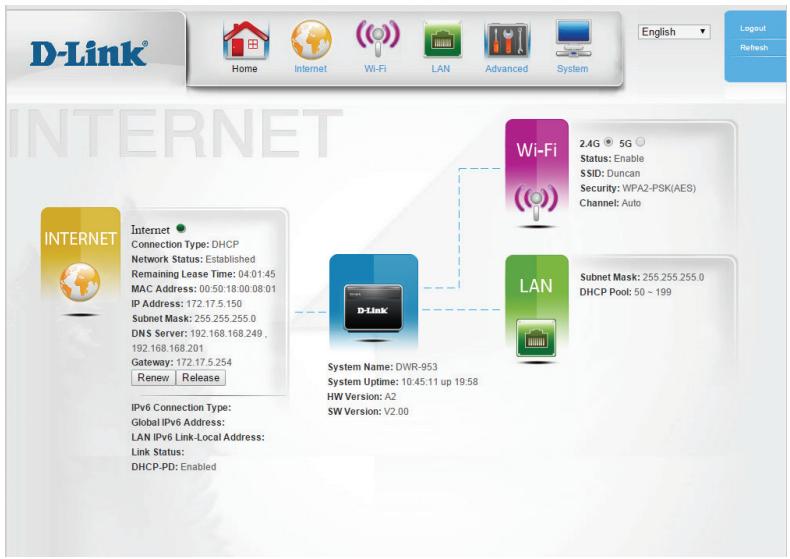

Une fois que vous avez réussi à vous connecter, vous verrez la page d'accueil. Sur cette page vous pouvez voir des informations sur votre connexion Internet, l'état de votre réseau sans fil/local et les informations système.

Il y a un menu en haut de la page. Si vous cliquez sur l'une de ces icônes, vous accéderez à la section de configuration appropriée.

Pour accéder à l'assistant de configuration, cliquez sur l'icône Internet dans la barre de navigation en haut de l'écran ; vous serez dirigé vers un écran de configuration du service de réseau étendu. Cliquez sur l'icône de l'assistant sur le côté gauche de l'écran pour lancer l'assistant de configuration.

Pour plus d'informations sur l'assistant de configuration, reportez-vous à «Assistant» à la page 17.

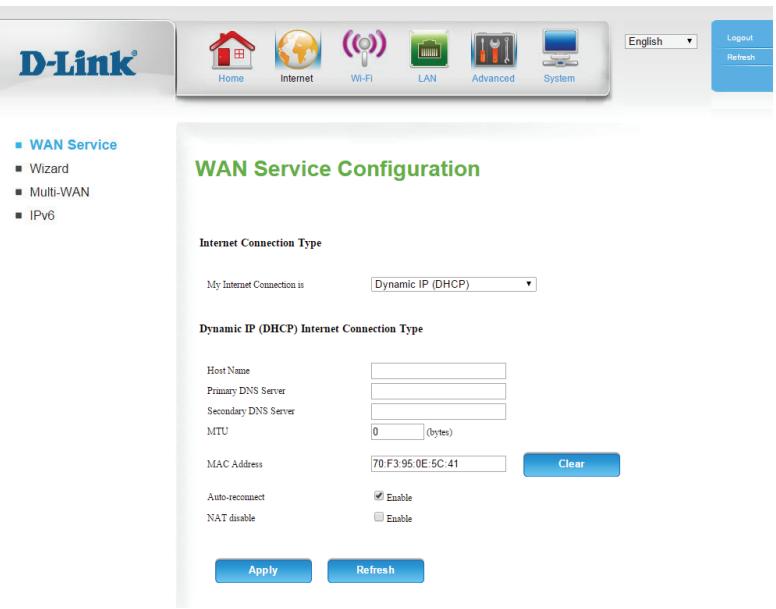

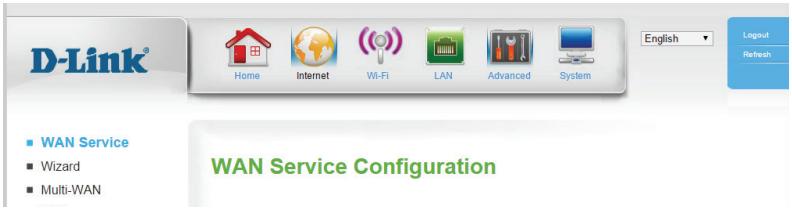

Service de réseau étendu

Cette page vous permet de configurer votre connexion Internet. Si vous ne savez pas quels paramètres utiliser, contactez votre fournisseur d'accès Internet (FAI).

My Internet Sélectionnez votre type de connexion Internet.

(Ma connexion Pour Static IP (Adresse IP statique), voir IP statique à la page 10.)

Internet est) : Pour Dynamic IP (DHCP) [IP dynamique (DHCP)], voir IP dynamique

(DHCP) à la page 11.

Pour PPPoE, voir PPPoE à la page 12.

Pour PPTP, voir PPTP à la page 13.

Pour L2TP, voir L2TP à la page 14.

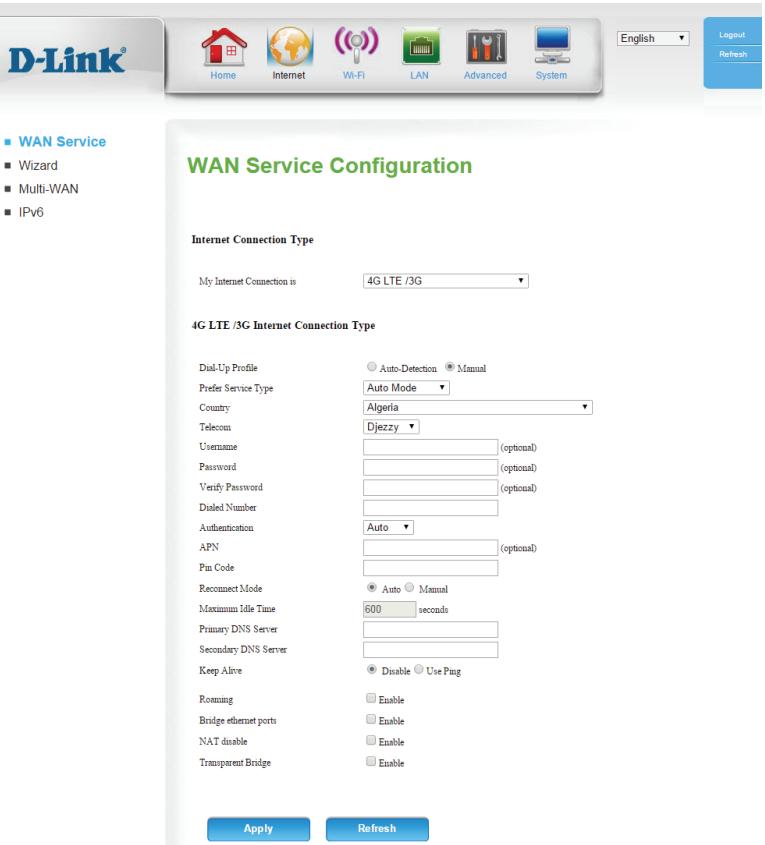

Pour 4G LTE/3G, voir 4G LTE/3G à la page 15.

Lorsque vous avez fini de configurer vos paramètres Internet, cliquez sur Apply (Appliquer) pour enregistrer vos modifications. Pour restaurer vos paramètres enregistrés le plus récemment, cliquez sur Reset (Réinitialiser).

IP statique

Adresse IP Saisissez l'adresse IP fournie par votre FAI.

(Adresse IP):

Masque de sous-réseau Saisissez le masque de sous-réseau attribué par votre FAI.

(Masque de

sousRéseau) :

Default Gateway Saisissez l'adresse de la passerelle fournie par votre FAI.

(Passerelle par défaut)

défaut) :

Primary DNS Saisissez le serveur DNS principal fourni par votre FAI ici.

Serveur

du DNS

principal) :

Serveur DNS secondaire Saisissez le serveur DNS secondaire fourni par votre FAI ici.

DNS Server

Serveur DNS

seconde) :

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 0.

Adresse MAC Saisissez l'adresse MAC ou cliquez sur Clone (Cloner) pour cloner

(Adresse MAC) : l'adresse MAC de votre client sur le port de réseau étendu.

NAT disable Cochez la case pour désactiver la NAT (Désactiver la traduction d'adresse du réseau).

NAT) :

D-Link

WAN Service

Wizard Multi-WAN IPv6

Host Name (Nom) Le nom d'hôte est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Laissez ce champ vide si vous n'êtes pas sûr.

Primary DNS Server Saisissez le serveur DNS principal fourni par votre FAI ici. (Serveur du DNS principal):

Serveur DNS secondaire Saisissez le serveur DNS secondaire fourni par votre FAI ici. (Serveur du DNS secondaire):

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 0.

MAC Address Saisissez l'adresse MAC ou cliquez sur Clone (Cloner) pour cloner l'adresse MAC de votre client sur le port de réseau étendu.

Auto-reconnect Cochez la case afin que le routeur puisse essayer de se reconnecter automatiquement chaque fois que la connexion Internet est perdue.

NAT disable Cochez la case pour désactiver la NAT (traduction d'adresse du réseau).

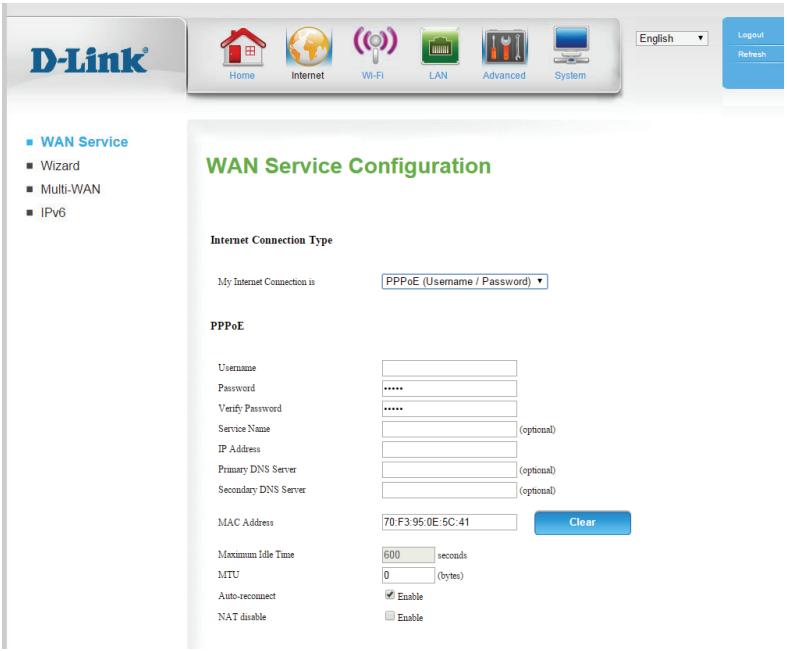

PppoE

Username (Nom d'utilisateur): Saisissez le nom d'utilisateur PPPoE fourni par votre FAI.

Password (Mot de passe): Saisissez le mot de passe PPPoE fourni par votre FAI.

Vérifiez Mot de passe Ressaisissez le mot de passe PPPoE pour vérification. (Confirmer le mot de passe):

Service Name (Nom du service): Saisissez le nom du service PPPoE fourni par votre FAI le cas échéant.

IP Address (Adresse IP): Saisissez l'adresse IP fournie par votre FAI ici.

Serveur DNS principal Saisissez le serveur DNS principal fourni par votre FAI ici. (Serveur du DNS principal):

Secondary DNS Server Saisissez le serveur DNS secondaire fourni par votre FAI ici. (Serveur du DNS secondaire) :

MAC Address (Adresse) Saisissez l'adresse MAC ou cliquez sur Clone (Cloner) pour cloner l'adresse MAC de votre client sur le port de réseau étendu.

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est maintenue (si vous sélectionnez Automaximum: reconnect (Reconnexion automatique) ci-dessous, ce paramètre n'a aucun effet).

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 0.

Auto-reconnect Cochez la case afin que le routeur puisse essayer de se reconnecter (Reconnexion automatique chaque fois que la connexion Internet est perdue).

NAT disable (Désactiver Cochez la case pour désactiver la NAT (traduction d'adresse de la NAT): réseau).

Address Mode (Mode Si vous FAI a fourni une adresse IP statique, sélectionnez Static IP (IP d'adresse): statique), sinon laissez ce paramètre à la valeur par défaut, Dynamic IP (IP dynamique).

PPTP IP Address Saisissez l'adresse IP attribuée par votre FAI (adresse IP statique uniquement).

PPTP Subnet Mask Saisissez le masque de sous-réseau attribué par votre FAI (masque de sous-réseau statique uniquement).

PPTP Gateway IP Saisissez l'adresse de la passerelle attribuée par votre FAI (adresse IP statique uniquement). passerelle PPTP):

PPTP Server IP Saisissez l'adresse IP du serveur attribuée par votre FAI (adresse IP statique). Adresse (Adresse IP du Serveur PPTP):

Username (Nom d'utilisateur): Saisissez le nom d'utilisateur PPTP fourni par votre FAI.

Password (Mot de passe): Saisissez le mot de passe PPTP fourni par votre FAI.

Vérifier Mot de passe Ressaisissez le mot de passe PPTP pour vérification. (Confirmer le mot de passe):

Reconnect Mode (Mode de reconnexion): Sélectionnez Always on (Toujours active) pour que le routeur ne déconnecte jamais la session ou Connect-on-demand (Connexion à la demande) pour permettre au routeur d'établir une connexion à Internet uniquement quand un périphérique sur votre réseau tente d'accéder à une ressource Internet.

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion (Temps d'inactivité Internet) est maintenue (si vous avez sélectionné Always on (Toujours active) ci-dessus, ce paramètre n'a peu d'effet).

NAT disable (Désactiver Cochez la case pour désactiver la NAT (traduction d'adresse du réseau). la NAT):

D-Link

WAN Service

Wizard Multi-WAN IPv6

Address Mode (Mode) SiYOUR FAI a fourni une adresse IP statique, sélectionnez Static IP (IP

d'adresse) : statique), sinon laissez ce paramètre à la valeur par défaut, Dynamic IP (IP dynamique).

L2TP IP Address (Adresse IP) Saisissez l'adresse IP attribuée par votre FAI (adresse IP statique)

L2TP).

L2TP Masque de sous-réseau (Masque Saisissez le masque de sous-réseau attribué par votre FAI (adresse IP)

Masque de sous-réseau L2TP : statique uniquement).

L2TP Gateway IP Address Saisissez l'adresse de la passerelle attribuée par votre FAI (adresse IP

(Adresse IP de la passerelle statique uniquement).

L2TP):

L2TP Server IP Address Saisissez l'adresse IP du serveur attribuée par votre FAI (adresse IP statique)

(Adresse IP du serveur uniquement).

L2TP):

Username (Nom d'utilisateur) : Saisissez le nom d'utilisateur L2TP fourni par votre FAI.

d'utilisateur) :

Password (Mot de passe) : Saisissez le mot de passe L2TP fourni par votre FAI.

Verify Password (Confirmer le mot de passe L2TP pour vérification.)

le mot de passe):

Reconnect Mode (Mode de reconnexion): Sélectionnez Always on (Toujours activé) pour que le routeur ne

reconnexion): déconnecte jamais la session ou Connect-on-demand (Connexion à la demande) pour permettre au routeur d'établir une connexion à Internet uniquement quand un périphérique sur votre réseau tente d'accéder à une ressource Internet.

Maximum Idle Time (Temps d'inactivité maximum) : Saisissez le temps d'inactivité maximum pendant lequel la connexion

d'inactivité maximum) : Internet est maintenue (si vous avez sélectionné Always on (Toujours

active) ci-dessus, ce paramètre n'aeldom effet).

NAT disable (Désactiver la Cochez la case pour désactiver la NAT (traduction d'adresse du réseau).)

NAT):

D-Link

WAN Service

Wizard Multi-WAN IPv6

Dial-Up Profile Si Auto-Detection (Détection automatique) ne fonctionne pas, alors (Profil de essayez de sélectionner Manual (Manuel) et de remplir les informations numérotation): (fournies par votre FAI LTE/3G).

Préférez Service Indiquez si le DWR-953 doit uniquement utiliser des réseaux 4G type (Type uniquement, 3G uniquement, 2G uniquement ou Auto Mode (Mode de service automatique)) pour sélectionner un réseau automatique. privilégiez):

Pays : Sélectionnez la technologie du pays de votre FAI.

Télécom: Saisissez le nom de votre Compagnie de télécommunication/FAI.

Username (Nom d'utilisateur) : Saisissez le nom d'utilisateur attribué par votre FAI.

Password (Mot de passe : Saisissez le mot de passe fourni par votre FAI.)

Verify Password Ressaisissez le mot de passe pour vérification. (Confirmer le mot de passe):

Dialed Number Saisissez le numéro à composer, fourni par votre FAI. (Numéro composé):

Authentication Sélectionnez la détection Auto, PAP ou CHAP. La méthode d'authentication par défaut est Auto. de l'URL de l'instantané:

APN: Saisissez le nom du point d'accès fourni par votre FAI.

Pin Code (Code PIN): Saisissez le code PIN fourni par votre FAI.

D-Link

Wizard Multi-WAN IPv6

Reconnect Sélectionnez Auto ou Manual (Manuel). Mode (Mode de reconnexion):

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion (Temps d'inactivité Internet est maintenue (si vous avez sélectionné Auto ci-dessus, ce maximum): paramètre n'a peu effet).

Primary DNS Server Saisissez le serveur DNS principal fourni par votre FAI ici. (Serveur du DNS principal):

Secondary DNS Server Saisissez le serveur DNS secondaire fourni par votre FAI ici. (Serveur du DNS secondaire):

Keep Alive (Maintenir actif): Sélectionnez Disable (Désactiver) ou Use Ping (Utiliser ping) selon les paramètres demandés par votre FAI. Si vous sélectionnez Use Ping (Utiliser ping), réglez l'intervalle des pings et l'adresse IP à laquelle les envoyer.

Itinérance : Cochez la case pour activer l'itinérance.

Remarque : Des frais supplémentaires peuvent s'appliquer selon votre abonnement réseau.

Bridge ethernet Cliquez sur Enable (Activer) pour utiliser le port de réseau étendu du ports (Poner ports routeur comme port de réseau local supplémentaire. Ethernet):

NAT disable (Désactiver Cochez la case pour désactiver la NAT (traduction d'adresse du réseau).):

Pont transparent Cochez la case pour activer le pont transparent. (Pont transparent):

Assistant

Accédez à l'assistant de configuration en cliquant sur l'icône Internet dans la barre de navigation sur la partie supérieure de l'écran ; vous serez dirigé vers un écran de configuration du service de réseau étendu. Cliquez sur l'icône de l'assistant sur le côté gauche de l'écran pour lancer l'assistant de configuration.

Naviguez entre les étapes 1 à 5 en appuyant sur les boutons Next (Suivant) et Prev (Précédent).

Sélectionnez votre connexion Internet. Par défaut, DHCP est sélectionné. Si cette option ne fonctionne pas et vous ne savez pas quels paramètres utiliser, contactez votre fournisseur d'accès Internet (FAI).

Si vous avez sélectionné la connexion DHCP, cette option s'affiche. Suivez les instructions à l'écran, puis cliquez sur Next (Suivant) pour continuer.

Tapez le nom (SSID) du réseau de votre choix dans le champ disponible. Lorsque les périphériques se connectent via Wi-Fi, il s'agit du nom du réseau auquel ils se connectent.

Pour protégere votre réseau contre les utilisateurs indésirables, sélectionnez l'une des options de sécurité répertoriées.

Définissez votre mot de passe de sécurité sans fil dans la case prévue. Il s'agit du mot de passe que les périphériques devront utiliser lors de la connexion à votre réseau sans fil.

Définissez le mot de passe du DWR-953 dans la case prévue. Il s'agit du mot de passe que vous utiliserez pour vous connecter à l'interface de configuration de votre navigateur web.

Définissez votre fuseau horaire actuel.

Lorsque vous avez fini l'assistant de configuration de connexion Internet, cliquez sur Connect (Connexion) pour enregistrer vos modifications. Pour restaurer vos paramètres enregistrés le plus récemment, cliquez sur Cancel (Annuler).

Multiréseaux étendus

Cette connexion peut servir de sauvegarde pour votre connexion par défaut.

Vous pouvez configurer le Failover type (Type de basculement) sur Disable (Désactiver), sur Load Sharing (Partage de charge) ou sur Failover (Basculement). L'option Load Sharing (Partage de charge) permet de répartir les données uniformément sur les deux connexions Internet. L'option Failover (Basculement) permet de mettre la connexion Internet secondaire en mode veille jusqu'à ce que la connexion Internet principale échoue.

Si vous avez sélectionné Load Sharing (Partage de charge) ou Failover (Basculement), la case Remote Host for Keep Alive (Hôte distant pour Maintenir actif) apparait et cette option doit être définie sur une adresse IP externe pouvant servir à s'assurer que la connexion 3G/4G LTE n'est pas coupée en raison d'un manque d'activité. Il s'agit par exemple des serveurs DNS publics de Google (8.8.8.8 ou 8.8.4.4) ou de ceux de votre FAI.

Le Primary WAN (Réseau étendu principal) affiche votre type de configuration Internet actuel.

Le Secondary WAN (Réseau étendu secondaire) peut être défini en cliquant sur Add (Ajouter), dont les options disponibles sont affichées dans le menu déroulant qui apparaît. Sélectionnez 4G LTE/3G pour utiliser votre connexion mobile comme une sauvegarde.

Lorsque vous avez fini de configurer vos paramètres de basclement, cliquez sur Apply (Appliquer) pour enregistrer vos modifications. Pour restaurer vos paramètres enregistrés le plus récemment, cliquez sur Reset (Réinitialiser).

IPV6

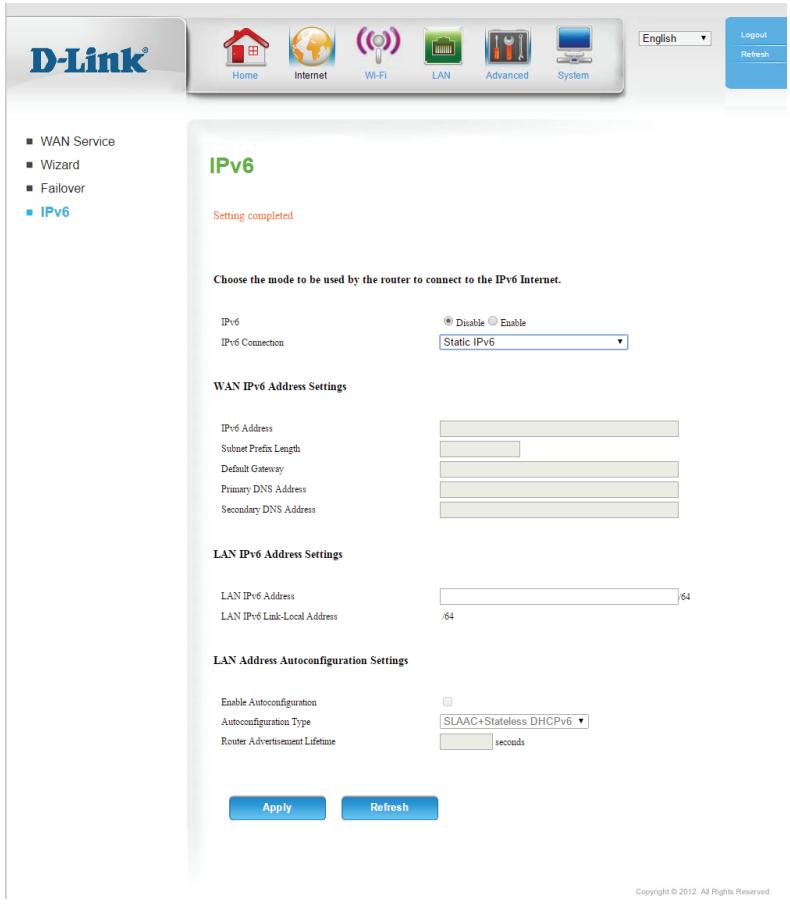

Cette page vous permet de configurer votre connexion Internet IPv6. Si vous ne savez pas quels paramètres utiliser, contactez votre fournisseur d'accès Internet (FAI).

IPv6: Pour activer une connexion Internet IPv6, cliquez sur Enable (Activer).

IPv6 Sélectionnez votre type de connexion IPv6.

Connexion :

Pour Static IPv6 (IPv6 statique), voir IPv6 statique à la page 22. Pour Autoconfiguration (SLAAC/DHCPv6), voir Autoconfiguration (SLAAC/DHCPv6) à la page 23. Pour PPPoE, voir PPPoE à la page 24.

Lorsque vous avez fini de configurer vos paramètres Internet, cliquez sur Apply (Appliquer) pour enregistrer vos modifications. Pour restaurer vos paramètres enregistrés le plus récemment, cliquez sur Reset (Réinitialiser).

IPV6 statique

IPv6 Address (Adresse IPv6): Saisissez l'adresse IPv6 fournie par votre FAI.

Saisissez la longueur du préfixe de sous-réseau fournie par votre FAI. (Longueur du préfixe de sous-réseau):

Default Gateway (Passerelle par défaut) : Saisissez la passerelle par défaut de votre connexion IPv6.

Primary DNS Address Saisissez l'adresse du serveur DNS principal. (Adresse DNS principale):

Secondary DNS Address Saisissez l'adresse du serveur DNS secondaire. (Adresse DNS secondaire) :

LAN IPv6 Address Entrez l'adresse IPv6 du réseau local pour le routeur. (Adresse IPv6 du réseau local):

LAN IP Affiche l'adresse lien-local du réseau local du routeur. Link-Local Address (Adresse lien-local IP du réseau local):

Enable Autoconfiguration Cochez cette case pour activer l'autoconfiguration.

Auto Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou configuration Type (Type SLAAC + Stateless DHCPv6 (SLAAC+DHCPv6 sans état). d'autoconfiguration):

Router Saisissez la durée de vie de l'adresse IPv6 (en secondes). Advertisement Lifetime (Durée de vie de l'annonce du routeur):

Autoconfiguration (slaac/dhcpv6)

DNS Setting (Configuration) Sélectionnez Obtain DNS server address automatically (Obtenir une adresse de serveur DNS automatiquement) ou Use the following DNS Address (Utiliser l'adresse DNS suivante).

Primary DNS Address Saisissez l'adresse du serveur DNS principal. (Adresse DNS principale):

Secondary DNS Saisissez l'adresse du serveur DNS secondaire. Address (Adresse DNS secondaire):

Enable Cochez la case permettant d'activer les services de délegation de pré-DHCP-PD (Activer le fixe. DHCP-PD):

LAN IPv6 Address Entrez l'adresse IPv6 du réseau local pour le routeur. (Adresse IPv6 du réseau local):

LAN IP Link-Local Affiche l'adresse lien-local du réseau local du routeur. Address (Adresse lien-local IP du réseau local):

Enable Auto config Cochez cette case pour activer l'autoconfiguration. configuration (Activer la configuration automatique):

Auto configuration Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou Type (Type de configuration automa-tique): SLAAC + Stateless DHCPv6 (SLAAC+DHCPv6 sans état).

Router Advertisement Saisissez la durée de vie de l'adresse IPv6 (en secondes). Lifetime (Durée de vie de l'annonce du routeur):

D-Link

WAN Service

■ Wizard

Failover

IPv6

IPV6

Username (Nom) Saisissez le nom d'utilisateur PPPoE fourni par votre FAI.

d'utilisateur) :

Password (Mot de passe) : Saisissez le mot de passe PPPoE fourni par votre FAI.

Service Name (Nom du service): Saisissez le nom du service PPPoE fourni par votre FAI, le cas échéant.

MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.

DNS Setting (Configuration Sélectionnez Obtain DNS server address automatically (Obtenir uneadresse de serveur DNS automatiquement))

du DNS) : adresse de serveur DNS automatiquement) ou Utiliser l'adresse DNS suivante.

Adresse (Utiliser l'adresse DNS suivante).

Primary DNS Address Saisissez l'adresse du serveur DNS principal.

Secondary DNS Address Saisissez l'adresse du serveur DNS secondaire.

(Adresse DNS secondaire) :

Enable DHCP-PD (Activer la case permettant d'activer les services de délegation de préfixe.)

DHCP-PD) :

Réseau local Entrez l'adresse IPv6 du réseau local pour le routeur.

LAN IP Affiche l'adresse lien-local du réseau local du routeur.

Adresse lien-local IP

Adresse lien-local IP du

réseau local) :

Activez la configuration automatique Cochez cette case pour activer l'autoconfiguration.

Activer la configuration

automatique) :

Autoconfiguration Type Sélectionnez Stateful (DHCPv6) [DHCPv6 à état], SLAAC + RDNSS ou

(Type de configuration SLAAC + Stateless DHCPv6 (SLAAC+DHCPv6 sans état).)

automatique) :

D-Link

WAN Service

Wizard

Failover

IPv6

Home

Internet

Wi-Fi

LAP

Advanced

System

IPV6

IP LAN Affiche l'adresse lien-local du réseau local du routeur.

Adresse lien-local IP du réseau local:

Liste des périphériques

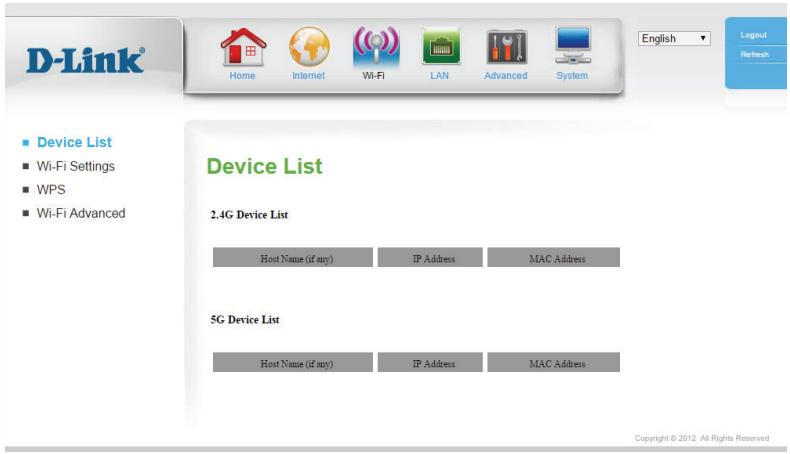

La liste des périphériques affiche les clients sans fil actuels connectés à la fois aux réseaux 2,4 GHz et 5 GHz. L'ID et la MAC Address (Adresse MAC) de chaque périphérique s'affichent.

Paramètres wifi

Cette page vous permet de configurer vos paramètres sans fil.

Wireless Band (Bande de fréquences sans fil) :

Enable Wireless (Activer Cochez cette case pour activer la fonction sans fil du routeur. Le mode sans fil):

Wireless Network Name Créez un nom pour votre réseau sans fil (32 caractères maximum). (Nom du réseau sans fil):

802.11 Mode (Mode) Sélectionnez les normes de mise en réseau sans fil à utiliser. Les options 802.11 disponibles dépendent de la bande de fréquence sans fil, ainsi que du mode de sécurité sélectionné.

Enable Auto Channel Scan (Activer le balayage automatique des canaux): Cochez la case pour rechercher automatiquement un canal approprié.

Wireless Channel (Canal Si Auto Channel Scan (Balayage automatique des canaux) est désactivé, sans fil): sélectionnez le canal souhaité ici.

Channel Width (Largeur de canal): Une plus grande largeur de canal permet une transmission des données plus rapide, possiblement aux dépens de la couverture sans fil et de la compatibilité avec les clients sans fil plus anciens. Sélectionnez la largeur de canal optimale pour votre réseau sans fil dans le menu déroulant.

Visibility Status (État de Le paramètre par défaut est Visible. Sélectionnez Invisible si vous ne visibilité): pouvez pas diffuser le SSID de votre réseau sans fil.

Security Mode (Mode de sécurité): Sélectionnez votre mode de sécurité et reportez-vous à la page suivante pour plus de détails.

D-Link

WEP Key Length Sélectionnez 64Bit ou 128Bit pour la longueur de la clé WEP. (Longueur de la clé WEP)

Authentication Sélectionnez Both (Les deux) ou Shared Key (Clé partagée) pour (Authentication l'authentication. de l'URL de l'instantané):

WEP Key (Clé Pour une clé de 64 bits, saisissez 10 valeurs hexadécimales (0-9, A-F) : 9, A-F) ou 5 valeurs ASCII. Pour une clé de 128 bits, saisissez 26 valeurs hexadécimales ou 13 valeurs ASCII.

Wpa-personnel

WPA Mode Sélectionnez Auto (WPA ou WPA2), ou (Mode WPA): WPA2 Seulement.

Cipher Type Sélectionnez AES ou TKIP et AES (TKIP et AES). AES est le (Type de chiffrement le plus sur, mais TKIP et AES permet une compatibilité chiffrement): avec les clients qui ne prennant en charge le chiffrement AES.

Pre-Shared Key (Clé pré-partagée): Si vous utilisez une clé pré-partagée (PSK), choisissez une clé (entre 8 et 63 caractères) ici.

AP PIN (PIN du AP): Affiche le code PIN actuel. Cliquez sur Generate New PIN (Générer un nouveau PIN) si vous voulez en générer un nouveau.

Config Mode Sélectionnez Registrar (Registrar) ou Enrollee (Inscrit). (Mode config):

Config Status (État) Affiche l'objet de la configuration WPS. Cliquez sur Release config): (Libérer) pour reconfigurer.

Désable WPS- Cochez cette case pour désactiver la méthode PIN du WPS. PIN Method (Désactiver la méthode WPS-PIN):

Config Method Sélectionnez Push Button (Bouton-poussoir) ou PIN Code (Code (Méthode de PIN)). config):

WPS Status (État) Affiche l'objet WPS actuel. Cliquez sur Trigger (Déclencheur) pour activer le WPS.

D-Link

Beacon Interval Indiquez une valeur d'intervalle de baiet. Les balises sont des (Intervalle de paquets envoyés par un point d'accès pour synchroniser un réseau balise): sans fil. 100 est le paramètre par défaut recommandé.

Définissez la puissance de transmission des antennes. (Puissance de transmission):

RTS Threshold: Cette valeur doit rester à son paramètre par défaut, soit 2347. Si (Seuil RTS): vous constatez un flux de données irrégulier, il est recommandé de n'apporter que des modifications mineures.

Fragmentation : Le seuil de fragmentation détermine si les paquets sont fragmentés. Les paquets dépassant la valeur indiquée sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

DTIM Interval : Une période DTIM (Delivery Traffic Indication Message) (Message d'indication de transmission de données) est un compte à rebours qui informe les clients de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion.

WMM Capable La fonction WMM (Wi-Fi Multimedia) est l'équivalent de la QoS (Qualité de service) pour votre réseau sans fil. Activez cette option WMM pour améliorer la qualité des applications vidéo et vocales de vos clients sans fil.

TX Rates (Vitesses) Sélectionnez les débits de transfert de base en fonction de la vitesse des adaptateurs sans fil de votre réseau sans fil. Il est vivement recommendé de laisser ce paramètre sur Best (Optimal).

D-Link

Logout

Short GI (IG): Cochez cette case pour réduire la durée de l'intervalle de garde à court: 400 ns. Cela peut augmenter le début de transmission à condition que le délai de propagation de la connexion soit également faible. Cependant, il peut aussi augmenter le nombre d'erreurs sur certaines installations en raison de la sensibilité accrue aux réflexions de radiofréquence.

HT 20/40 Sélectionnez Enable (Activer) pour réduire les interférences dues Coexistence aux autres réseaux sans fil dans votre environnement. Si la largeur (Coexistence de votre canal est de 40 MHz et qu'un autre canal de réseau sans HT20/40): fil la chevauche, cela produit des interférences et votre routeur bascule automatiquement sur 20 MHz.

D-Link

Logou

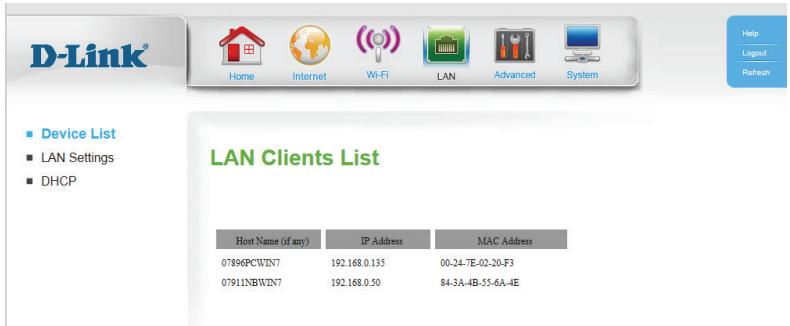

Liste des périphériques

La Device List (Liste des périphériques) affiche une liste de clients du réseau local reconnus, montrant leur Host Name (Nom d'hôte), IP Address (Adresse IP) et MAC Address (Adresse MAC).

Paramètres du réseau local

IP Address Saisissez l'adresse IP du routeur. La valeur par défaut (Adresse IP) est 192.168.0.1. Si vous la modifiez, vous devez saisir la nouvelle adresse IP dans votre navigateur pour revenir à l'utilitaire de configuration.

Default Subnet Saisissez le masque de sous-réseau du routeur. Le masque de sous-réseau par défaut est 255.255.255.0. Masque de sous-réseau par défaut:

Local Domain Saisissez le nom de domaine local de votre réseau. Nom de domaine local:

DHCP

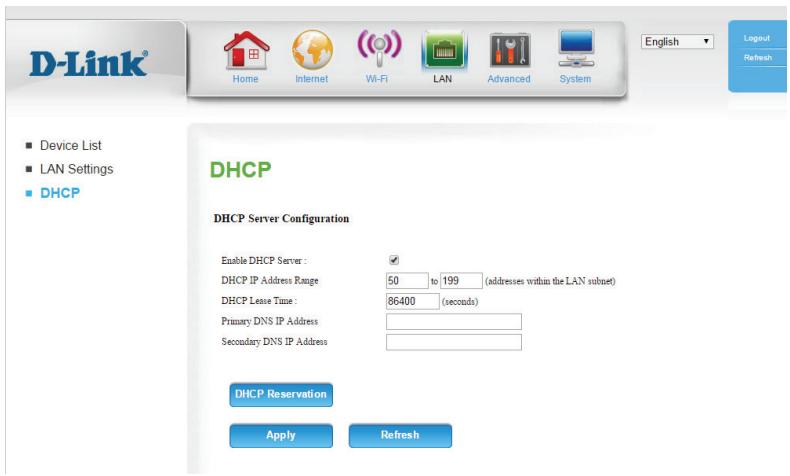

Cette page vous permet de configurer vos paramètres DHCP (Dynamic Host Configuration Protocol).

Enable DHCP Server Cochez la case pour activer le serveur DHCP sur votre ordinateur.

Activer le serveur

DHCP) :

DHCP Plage d'adresses IP Saisissez la plage d'adresses IP que le serveur DHCP doit utiliser

(Plage d'adresses IP pour affecter des adresses IP aux périphériques de votre réseau.)

DHCP)

DHCP Lease Time Saisissez la durée de concession correspondant aux affectations

Durée de la concession DHCP. La valeur par défaut est 86400.

DHCP)

Primary DNS IP Address Saisissez l'adresse IP du serveur DHCP (la valeur par défaut est

(Adresse IP du DNS : l'adresse IP du routeur).

principal) :

Secondary DNS IP Saisissez l'adresse IP d'un serveur DNS secondaire, le cas échéant.

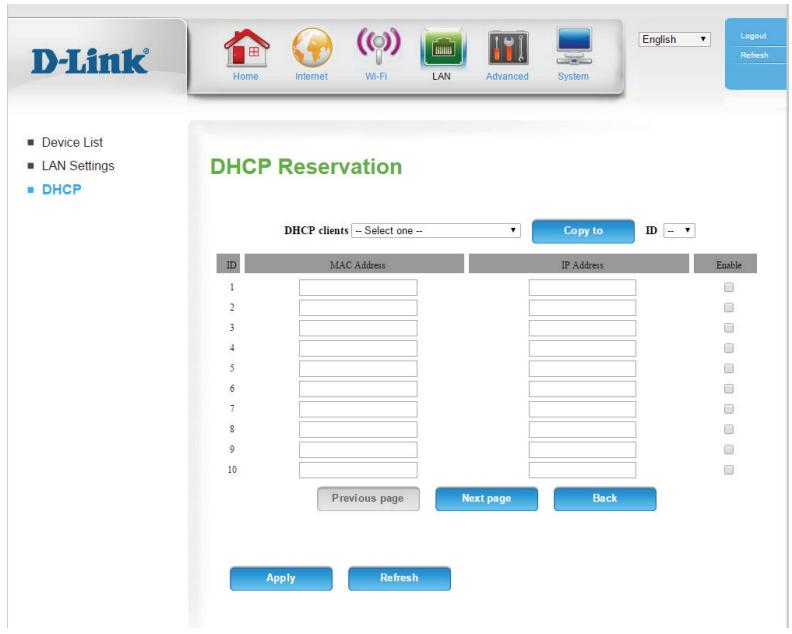

Pour définir de manière permanente l'adresse IP des périphériques connectés au DWR-953, cliquez sur le bouton DHCP Reservation (Réservevation DHCP).

DHCP Clients Dans la liste déroulante des clients connectés à votre réseau, choisissez

(Clients DHCP) : un numéro d'identification et appuyez sur le bouton Copy to (Copier vers) pour attribuer un numéro d'identification.

Adresse MAC : L'adresse MAC du périphérique connecté à votre réseau.

(Adresse MAC):

Adresse IP L'adresse IP que vous pouvez attribuer au périphérique connecté.

(Adresse IP):

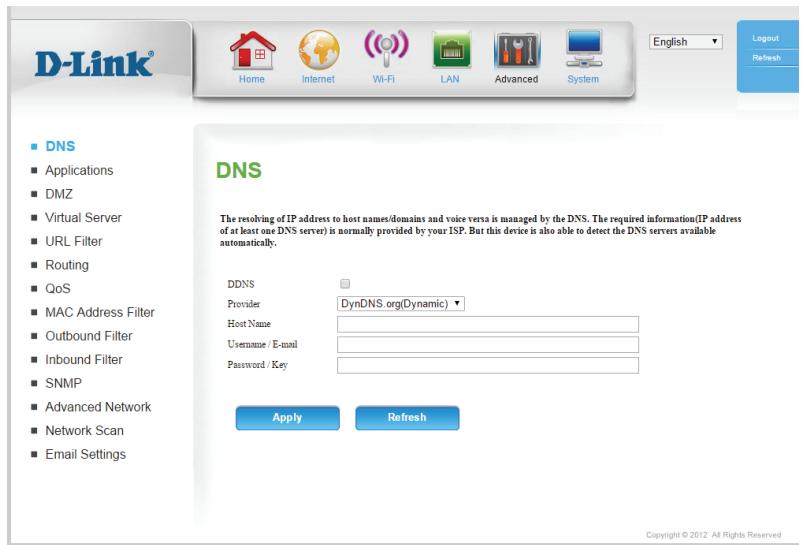

Avancé DNS

Ct 1.

Enable DDNS Le DDNS permet de maintenir un nom de domaine associé à (Activer le DDNS): une adresse IP dynamique. Cochez cette case pour activer le DDNS.

Sélectionnez votre fournisseur DDNS dans la zone (Fournisseur) déroulante.

Host Name (Nom d'hôte): Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DDNS.

Username / E-mail Saisissez le nom d'utilisateur correspondant à votre compte (Nom d'utilisateur/ DDNS.

Courrier (électronique):

Password / Key (Mot de passe/Clé): Saisissez le mot de passe correspondant à votre compte DDNS.

Applications

Cette page vous permet de configurer des règles d'application spéciales pour ouvrir les ports sur votre pare-feu et permettre à certaines applications d'accéder à votre réseau.

Applications Pour accélérer le processus de configuration, vous pouvez sélectionner une application courante dans le menu déroulant, un ID et cliquer sur Copy to (Copier vers) pour copier les règles de l'application vers l'ID indiqué.

ID : Affiche un ID numérique pour la règle.

Trigger Protocol Saisissez le port ou la plage de ports à écouter pour déclencher la (Protocole de règle.

déclenchement):

Incoming Ports Saisissez le port ou la plage de ports qui seront utilisés pour (Ports entrants): accéder à l'application.

Enable (Activer) : Cochez cette case pour activer la règle.

Zone démilitarisée

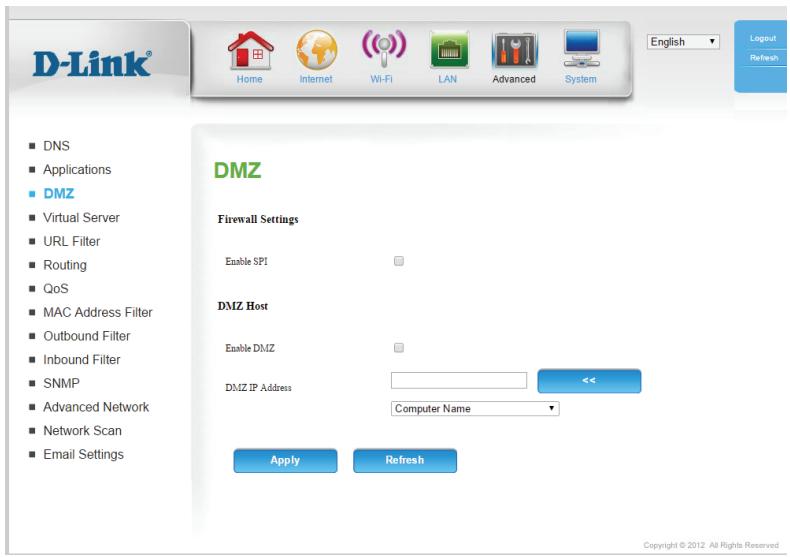

Cette page vous permet d'activer ou de désactiver la zone démilitarisée (DMZ). Le client est complètement exposé aux menaces d'Internet; méthode déconseillée dans les situations ordinaires.

Enable SPI Cochez cette case pour activer la fonction SPI (Inspection (Activer le SPI): dynamique des paquets).

Activez la DMZ Cochez la case pour activer la DMZ.

(Activer la

DMZ):

DMZ IP Address Saisissez l'adresse IP du client que vous souhaitez exposer ou (Adresse IP de la sélectionnez le Computer Name (Nom d'ordinateur) dans le DMZ): menu déroulant, puis cliquez sur << pour saisir automatiquement les informations sur l'adresse IP.

Serveur virtuel

Le périphérique peut être configuré en tant que serveur virtuel afin que les utilisateurs puissent accéder aux services de type Web ou FTP via l'adresse IP publique (réseau étendu) du routeur.

Bien connu Pour accélérer le processus de configuration, vous pouvez

Services sélectionner un service dans le menu déroulant, un ID et cliquer (Services sur Copy to (Copier vers) pour copier les règles du service vers l'ID connus) : indiqué.

Service Ports Saisissez les ports utilisés par le service.

(Ports de

service) :

Serveur IP : Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous (Adresse IP du serveur) : Port : Saisissez le numéro de port que vous souhaitez ouvrir.

Enable (Activer) : Cochez cette case pour activer la règle.

Indiquez le numéro de la règle de calendrier à utiliser ou cliquez # (N° règle de) sur Add New Rule... (Ajouter une règle...) pour ajouter une nouvelle règle de calendrier.

D-Link

Logout

DNS Applications DMZ Virtual Server URL Filter Routing QoS MAC Address Filter Outbound Filter Inbound Filter SNMP Advanced Network Network Scan - Email Settings

Cette page vous permet de restreindre l'accès Internet à des URL spécifiques.

URL Filtering Cochez cette case pour activer le filtrage d'URL. (Filtre URL):

ID : Permet d'identifier la règle.

URL : Saisissez l'URL que vous souhaitez bloquer.

Enable (Activer) : Cliquez ici pour activer le filtrage d'une URL spécifique.

Cette page vous permet de définir des voies personnalisées qui déterminent la manière dont les données sont transférées autour de votre réseau.

RIP : Cochez cette case pour activer la fonction d’acheminement. RIPv1 : Protocole qui permet d’acheminer l’adresse IP par Internet. RIPv2 : Version de RIPv1 enrichie de fonctions de type Authentication (Authentication), Routing Domain (Domain d’acheminement), Next Hop Forwarding (Redirection au prochain saut) et Subnet-mask Exchange (Échange de masque de sous-réseau).

ID : Permet d'identifier la règle.

Destination Saisissez l'adresse IP du réseau auquel vous pouvez accéder par (Cible): voie statique.

Subnet Mask Saisissez le masque de sous-réseau à utiliser pour le réseau (Masque de sous-réseau):

Gateway Indiquez l'adresse IP de passerelle du réseau indiqué. (Passerelle)

Hop (Saut) : Saisissez le nombre de sauts avant d'atteindre le réseau indiqué.

Enable (Activer) : Cochez cette case pour activer la règle.

Activez QoS Packet Cochez cette case pour activer le filtrage des paquets QoS.

Filtrer (Activer le filtrer)

Débit montant QoS):

Indiquez la largeur de bande maximum en liaison montante (par ex.

(Largeur de bande 400 kbit/s).

montante) :

Use schedule rule Vous pouvez sélectionner Always On (Toujours active) ou désiré (Utiliser une règle de nombre de la règle de calendrier que vous avez définie. Cliquez sur calendrier): Copy to (Copier vers) pour copier la règle vers l'ID indiqué.

ID: Permet d'identifier la règle.

Local IP (IP locale) : Indiquez l'adresse IP locale, puis le port après les deux-points.

Ports :

Remote IP (Adresse Indiquez l'adresse IP distante, puis le port après les deux points.

IP distante) : Ports :

QoS Priority (Priorité sélectionnez Low (Basse) Normal (Normale) ou High (Élevée).

QoS):

Enable (Activer) : Cochez une case pour activer les règles QoS spécifiques individuellement.

Utiliser la règle n°: Indiquez le numéro de la règle de calendrier à utiliser ou cliquez sur

règle n°): Ajouter une règle... (Add New Rule...) pour ajouter une nouvelle règle de calendrier.

Filtre d'adresse MAC

L'option de filtrage d'adresses MAC (Media Access Controller) permet de contrôler l'accès au réseau en fonction de l'adresse MAC de l'adaptateur réseau. Une adresse MAC est un ID unique attribué par le fabricant de l'adaptateur réseau. Cette fonction peut être configurée pour autoriser ou refuser l'accès au réseau/à Internet.

Adresse MAC Cochez cette case pour activer le filtrage MAC.

(Adresse MAC)

Control:

Contrôle de Connection

(Contrôle de

connexion) : Lorsque C est sélectionné, les clients sans fil et câblés peuvent se connecter à ce périphérique et autoriser/refuser des connexions

Association provenant d'adresses MAC non spécifiées.

Contrôle

d'association) : Lorsque A est sélectionné, les clients sans fil peuvent s'associer au

réseau local sans fil et autoriser DHCP clients (Clients d'adresses MAC non spécifiées.

DHCP) :

Pour accélérer le processus de configuration, vous pouvez sélectionner un client DHCP dans le menu déroulant, un ID et cliquer sur Copy to (Copier vers) pour copier l'adresse MAC du client vers l'ID.

ID: indiqué.

MAC Address Permit d'identifier la règle.

(Adresse MAC):

Indiquez l'adresse MAC de l'ordinateur à filtrer.

Si cette case est cochée, la règle suit le paramètre de contrôle de

connexion indiquée dans les paramètres de filtrage MAC.

Si cette case est cochée, la règle suit le paramètre de contrôle de connexion indiqué dans les paramètres de filtrage MAC.

D-Link

Home

Internet

Wi-Fi

LAN

Advanced

System

Logout

DNS Applications DMZ Virtual Server URL Filter Routing QoS MAC Address Filter Outbound Filter Inbound Filter SNMP Advanced Network Network Scan - Email Settings

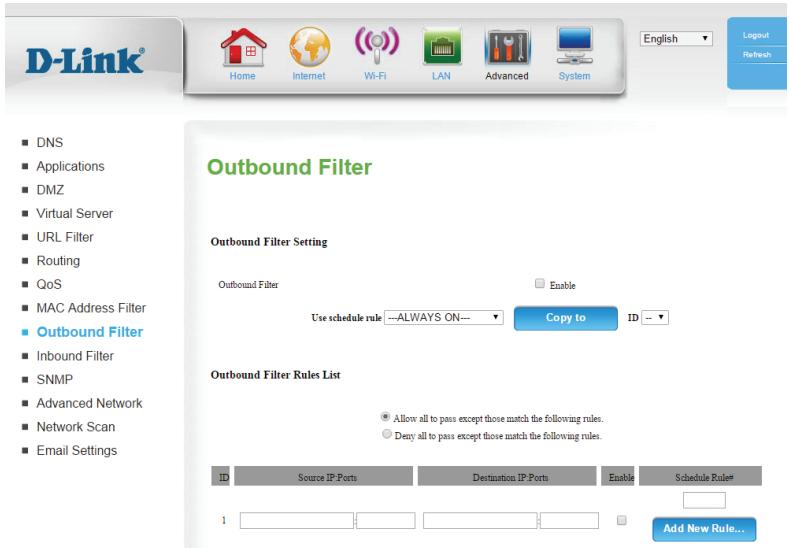

Paramètres de Filtrage MAC

Le Outbound Filter (Filtre-sortant) vous permet de contrôler les paquets autorisés à passer par le routeur. Le filtrage-sortant s'applique à tous les paquets sortants.

Outbound Filter Cochez cette case pour activer le filtrage.

(Filtre sortant) :

Use schedule rule Vous pouvez sélectionner Always On (Toujours active) ou desire le (Utiliser une règle numéro de la règle de calendrier que vous avez défini. Cliquez sur Copy de calendrier): to (Copier vers) pour copier la règle vers l'ID indiqué.

Outbound Filter Indiquez si vous voulez Allow (Autoriser) ou Deny (Refuser) la rules list (Liste des transmission de toutes les données sauf celles correspondant aux règles de filtrage configurées sur cette page.

sortant) :

ID : Permet d'identifier le contrôle.

Source IP (IP source) : Indiquez l'adresse IP locale, puis le port après les deux-points. Ports :

Destination IP : Indiquez l'adresse IP distante, puis le port après les deux-points. (IP cible) : Ports :

Enable (Activer) : Cochez cette case pour activer le filtrage.

Indiquez le numéro de la règle de calendrier à utiliser ou cliquez sur Add # (N° règle de New Rule... (Ajouter une règle...)) pour ajouter une nouvelle règle de calendrier: calendrier.

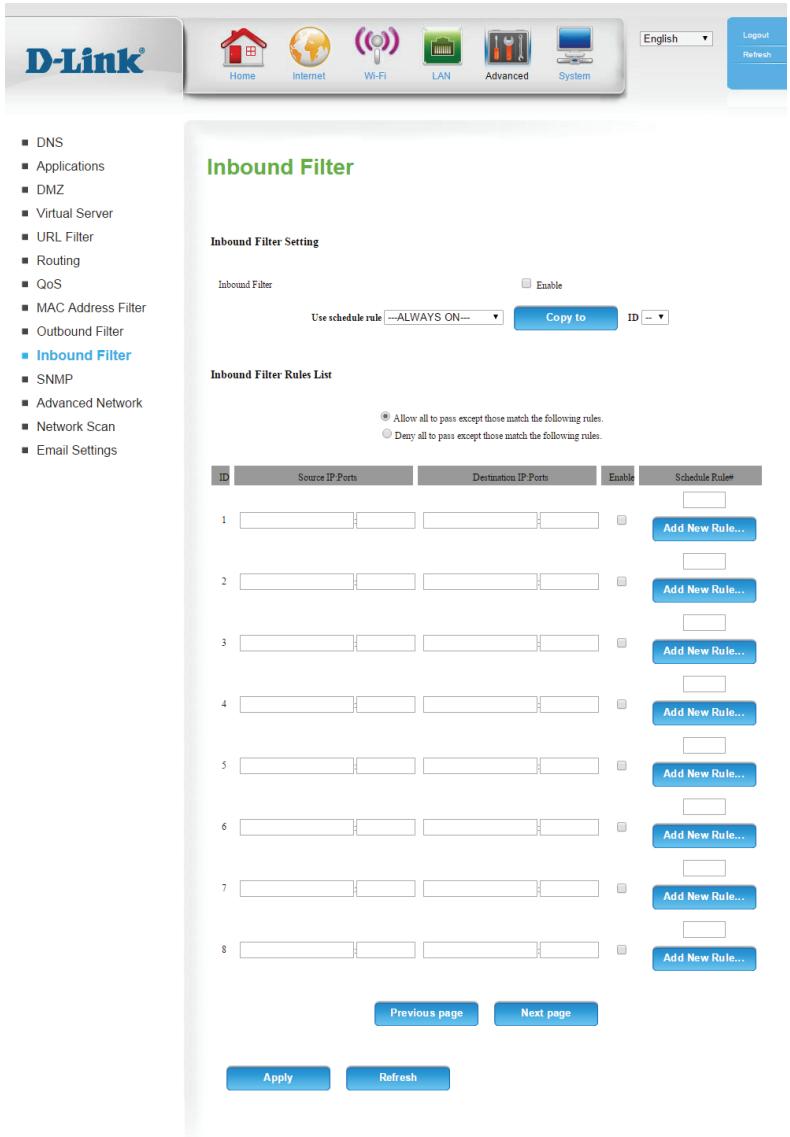

Filtre entrant

Le Inbound Filter (Filtre entrant) vous permet de contrôler les paquets autorisés à passer par le routeur. Le filtrage entrant s'applique uniquement aux paquets destinés aux serveurs virtuels ou aux hôtes DMZ.

Inbound Filter Cochez cette case pour activer le contrôle.

(Filtre entrant) :

Use schedule Vous pouvez sélectionner Always On (Toujours activé) ou need rule (Utiliser le numéro de la règle de calendrier que vous avez définie. Cliquez sur une règle de Copy to (Copier vers) pour copier la règle vers l'ID indiqué. calendrier):

Inbound Filter Indiquez si vous voulez Allow (Autoriser) ou Deny (Refuser) la rules list (Liste de transmission de toutes les données sauf celles correspondant aux règles configurées sur cette page. filtrer entrant):

ID: Permet d'identifier le filtre.

Source IP (IP source): Indiquez l'adresse IP locale, puis le port après les deux-points. Ports:

Destination IP Indiquez l'adresse IP distante, puis le port après les deux-points. (IP cible) : Ports :

Enable (Activer) : Cochez cette case pour activer le contrôle.

Indiquez le numéro de la règle de calendrier à utiliser ou cliquez # (N° règle de) sur Add New Rule... (Ajouter une règle...) pour ajouter une nouvelle règle de calendrier.

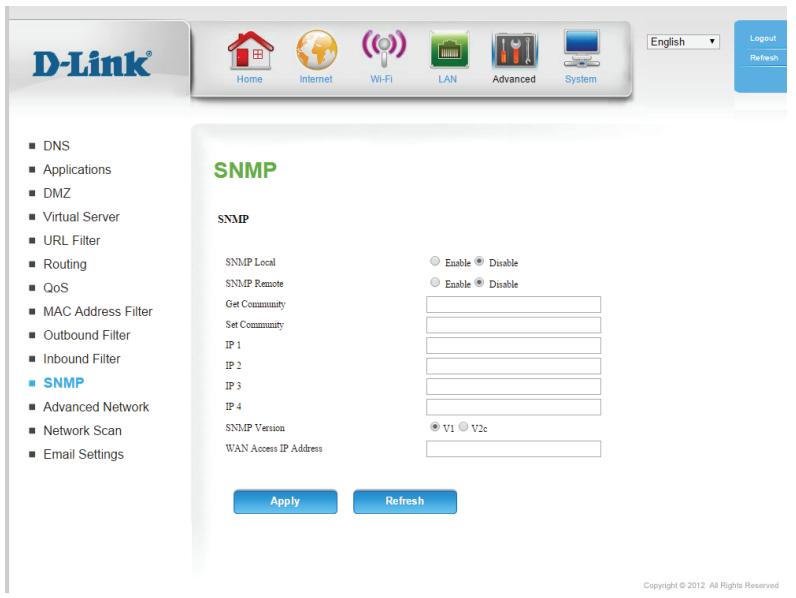

SNMP (Simple Network Management Protocol) est un protocole de suivi et de contrôle de réseau très utilisé, qui signale l'activité sur chaque périphérique du réseau à l'administrateur réseau. SNMP peut servir à surveiller le trafic et les statistiques du DWR-953. Le DWR-953 prend en charge le protocole SNMP v1 ou v2c.

SNMP Local : Indiquez si l'administration SNMP locale doit être Enabled (Activée) ou Disabled (Désactivée).

SNMP Remote : Indiquez si l'administration SNMP locale doit être Enabled (Activée) ou Disabled (Désactivée).

Get Community Saisissez le mot de passe public dans ce champ pour autoriser un (Obtenir accès en lecture seule à l'administration réseau via le SNMP. Vous communauté): pouvez voir le réseau, mais pas le configurer.

Set Community Saisissez le mot de passe privé dans ce champ pour autoriser un (Communauté accès en lecture et en écriture au réseau via le SNMP. définie):

IP 1 à 4 : Saisissez jusqu'à 4 adresses IP à utiliser comme cibles mobiles pour votre réseau.

SNMP Version Sélectionnez la version SNMP de votre système. (Version SNMP):

Adresse IP Si vous pouvez limiter l'accès SNMP distant, saisissez l'adresse d'accès au IP de l'ordinateur distant que vous utiliserez pour accéder à ce réseau étendu : périphérique. Toutes les autres adresses IP se verront refuser l'accès SNMP distant.

Réseau avancé

Le réseau avancé comporte des paramètres pouvant modifier la manière dont le routeur gère certains types de traffic. Nous vous recommandons de ne pas modifier ces paramètres, sauf si vous les maîtrisez ou si vous avez reçu l'instruction de le faire.

Enable UPnP Cliquez sur Enable UPnP (Activer l'UPnP) pour utiliser la fonction (Activer UPnP) : Plug and Play universelle (UPnP^TM). L'UPnP est compatible avec les équipements, les logiciels et les périphériques du réseau.

Enable WAN Cochez la case pour que le port du réseau étendu puisse répondre aux « pings ». Si vous bloquez l'option ping, vous renforcez la sécurité contre les pirates.

réponse aux requêtes ping du réseau étendu):

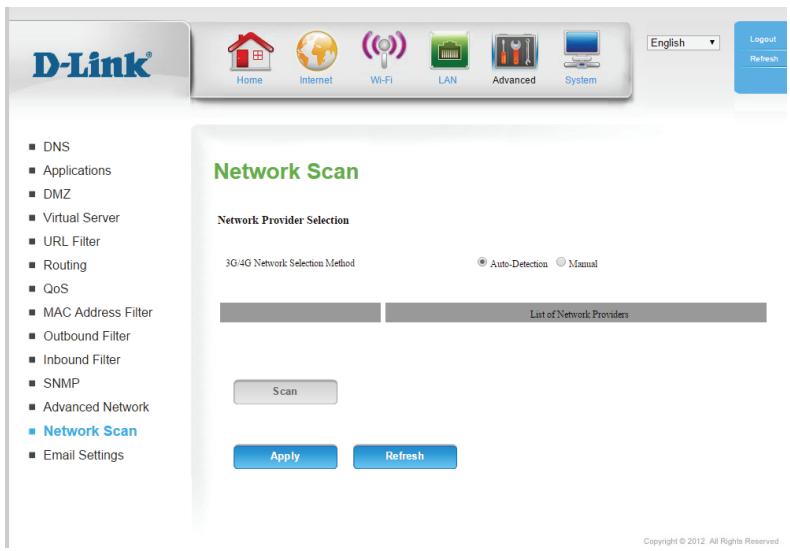

Recherche de réseau

Cette page vous permet de définir si vous pouvez que le DWR-953 sélectionne automatiquement un réseau 3G/4G d'après la carte SIM insérée et vous permet de rechercher des réseaux manuellement afin de vous y connecter.

3G/4G Network Laissez ce paramètre sur Auto pour que le DWR-953 puisse Selection Method Sélectionner automatiquement un réseau cellulaire auquel se (Méthode de connecter. Si vous devez désigné un réseau manuellement, sélectionnez Manual (Manuel), puis cliquez sur le bouton Scan réseau 3G/4G): (Recherche) et sélectionnez un réseau disponible auquel vous connecter.

Remarque: Si le DWR-953 est connecté à un réseau 3G/4G, vous ne pourrez pas rechercher de réseaux.

Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres ou sur Refresh (Actualiser) pour revenir aux paramètres précédents.

Paramètres de messagerie

Cette page vous permet de définir une adresse e-mail et un serveur SMTP vers lesquels envoyer un journal système.

Activez E-mail Pour envoyer les journaux automatiquement à une adresse e-mail, Notification (Activer activez cette option.

la notification

par courrier

électronique) :

Adresse IP et port du Saisissez l'adresse IP et le port de votre serveur SMPTP. serveur SMTP:

SMTPUsername (Nom Saisissez le nom d'utilisateur SMTP.)

SMTP Password (Mot Saisissez votre mot de passe SMTP.)

Envoyer une alerte Saisissez l'adresse e-mail vers laquelle envoyer l'alerte. électronique à :

E-mail Subject Saisissez l'objet de l'e-mail. (Sujet du courrier électronique):

E-mail Log Cliquez sur le bouton Email Log Now (Envoyer le journal par e-mail Now (Journal maintenant)) pour envoyer le journal système.

de messagerie maintenant) :

Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres ou sur Refresh (Actualiser) pour revenir aux paramètres précédents.

Paramètres horaires

Cette section vous permet de définir le fuseau horaire ainsi que le serveur NTP (protocole horaire en réseau). Vous pouvez également configurer l'heure d'été pour que le changement s'effectue quand cela est nécessaire.

Time: Affiche la date et l'heure actuelles du routeur.

Time Zone Sélectionnez le fuseau horaire approprié dans la zone déroulante. (Fuseau horaire):

Enable Daylight Cochez la case pour activer l'heure d'été. Saving (Activer l'heure d'été) :

Automatiquement Cochez cette case pour synchroniser automatiquement le routeur avec un serveur de temps Internet. (Synchroniser automatiquement avec un serveur de temps Internet):

NTP Server Used Choisissez le serveur NTP utilisé pour synchroniser l'heure et la date. (Serveur NTP utilisé): Cliquez sur Update Now (Mettre à jour maintenant) pour synchroniser l'heure avec le serveur NTP.

Sync. Result Affiche le résultat de la dernière synchronisation horaire. (Résultat):

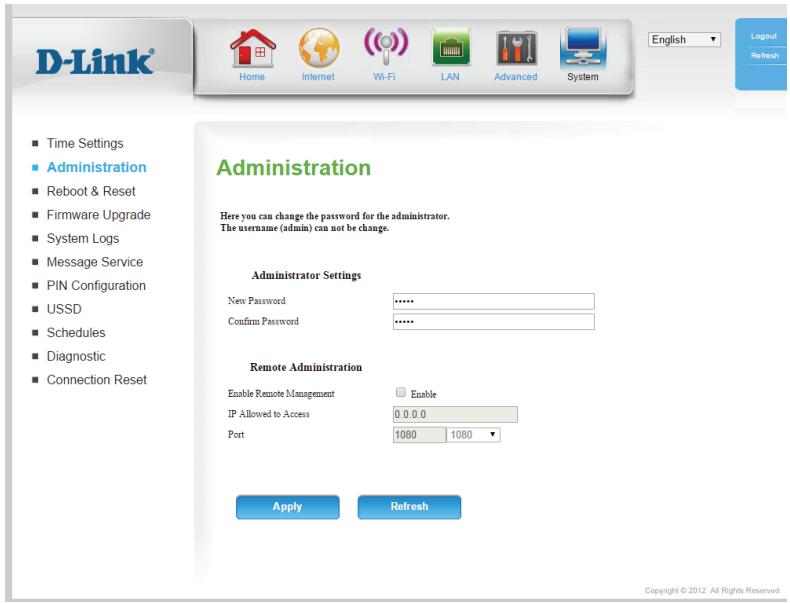

Administration

La page Administration vous permet de modifier le mot de passe administrateur et d'activer la gestion distante. L'administrateur possède un accès en lecture et en écriture alors que l'utilisateur possède uniquement un accès en lecture seule. Seul l'administrateur peut changer les mots de passe des comptes admin et utiliser.

New Password (Nouveau Saisissez le mot de passe utilisé par le compte admin pour mot de passe): accéder à l'interface de gestion du routeur.

Confirm Password Confirmez le mot de passe. (Confirmer le mot de passe):

Visionnement La gestion à distance permet à un navigateur Web de configurer Management (Gestion à le routeur via Internet). Un nom d'utilisateur et un mot de passe distance): restent nécessaires pour accéder à l'interface de gestion Web. En général, seul un membre de votre réseau peut parcourir les pages Web intégrées pour réaliser des tâches administrateur. Cette fonction vous permet de réaliser des tâches administrateur via l'hôte distant (Internet).

IP Allowed to Access (IP Saisissez l'adresse IP Internet du PC qui accède au routeur haut dont l'accès est autorisé) : débit. Si vous saisissez un astérisque (*) dans ce champ, n'importe qui peut accéder au routeur, mais cela peut représenter un risque pour la sécurité et est déconseillé.

Port : Ce numéro de port permet d'accéder au routeur. Exemple : 8080 correspond au port utilisé pour l'interface de gestion Web.

Enable Telnet (Activer Cela vous permet de vous connecter au DWR-953 via Telnet.)

Allow WAN (Activer le Autorise l'accès via Internet. réseau étendu):

Port: Indiquez le port auquel vous souhaitez vous connecter.

Redémarrer et réinitialiser

Save Settings To Local Utilisez cette option pour enregistrer les paramètres de configuration actuels de votre routeur dans un fichier, sur votre ordinateur. Cliquez sur Save (Enregistrer) pour ouvrir une boîte de dialogue de fichiers, puis sélectionnez un emplacement et un nom de fichier pour les paramètres.

Load Settings Utilisez cette option pour charger les paramètres de configuration du routeur préalablement enregistrés. Sélectionnez Browse (Parcourir) pour rechercher le fichier enregistré, puis cliquez sur Upload Settings (Charger les paramètres) pour transférer ces paramètres vers le routeur.

Restaurer les paramètres Cette option permet de restaurer tous les paramètres par défaut. paramètres par Les paramètres qui n'ont pas été sauvegardés sont perdus, y compris les règles que vous avez créées.

Cliquez sur Reboot (Redémarrer) pour enregistrer vos paramètres et redémarrer le périhérique:

Mise à jour du microprogramme

Cette page affiche la version actuelle du microprogramme de votre routeur et vous permet de le mettre à jour.

Firmware Information Affiche la version actuelle du microprogramme et la date de fabrication de votre routeur. (Informations concernant le microprogramme) :

Firmware Update Pour mettre à jour le microprogramme de votre routeur, (Mise à jour du cliquez sur Browse...(Parcourir) et naviguez jusqu'au microprogramme): fichier du microprogramme sur le disque dur de votre ordinateur. Si vous installez un microprogramme non-officiel, cochez la case Accept unofficial firmware (Accepter un microprogramme non-officiel) (option déconseillée). Cliquez sur Upgrade (Mettre à jour) pour lancer le processus de mise à jour ou sur Cancel (Annuler) pour annuler la mise à jour.

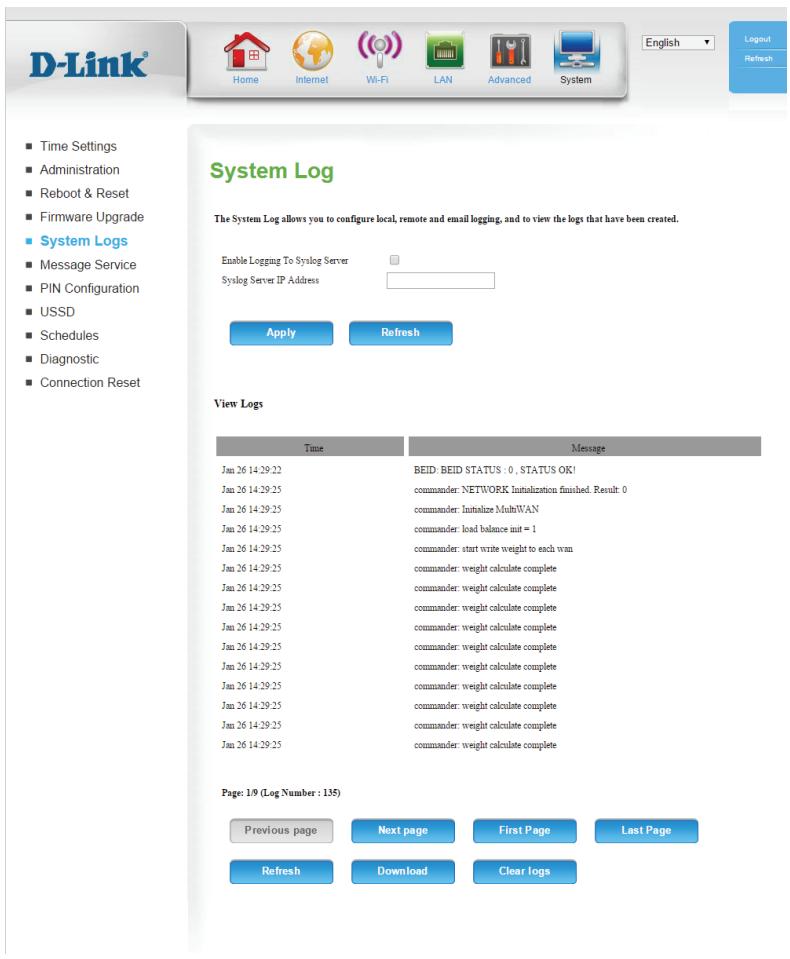

Journaux système

Le DWR-953 conserve un journal des événements et des activités qui le concernent. Vous pouvez envoyer ces journaux sur un serveur SysLog de leur réseau.

Enable Logging to Cochez cette case pour envoyer les journaux du routeur sur Syslog Server (Activer la journalisation sur un serveur SysLog):

Syslog Server IP Saisissez l'adresse IP du serveur SysLog utilisé pour l'envoi des journaux.

Boîte de réception SMS

Ct t s i a vous pouze le supprimer ou répondre à l'émetteur. Cliquez sur le bouton Refresh (Actualiser) pour mettre la liste à jour.

Supprime les SMS sélectionnés.

(Supprimer) :

Reply (Répondre) : Ouvre une fenêtre Create Message (Créer un message) qui permet de répondre au SMS sélectionné.

Forward Ouvre une fenêtre Create Message (Créer un message) qui permet de (Transférer): transférer le SMS sélectionné à un autre destinataire.

Refresh Cliquez sur ce bouton pour vérifier s'il y a de nouveaux messages. (Actualiser)

Créer un message

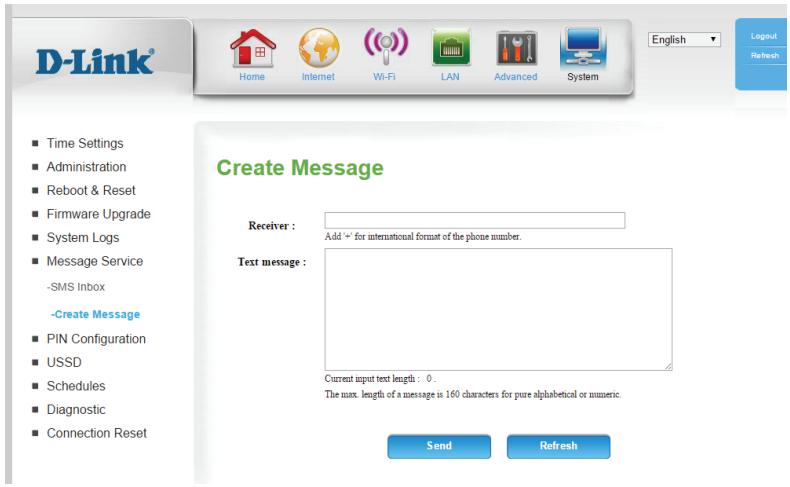

Cette page vous permet d'envoyer un SMS à vos contacts. Il suffit d'indiquer le numéro de téléphone du destinataire, puis de saisir le contenu du message. Ensuite, cliquez sur le bouton « Send » (Envoyer) pour envoyer ce message. Si vous souhaitez ajouter d'autres destinataires, placez un point-virgule entre chaque numéro de téléphone.

Récepteur Saisissez le numéro de téléphone du destinataire. (Destinataire):

Text Message Saisissez le message que vous souhaitez envoyer. (Message texte):

Envoyer: Cliquez sur ce bouton pour envoyer le message.

Réinitialiser Cliquez sur ce bouton pour supprimer le message. (Actualiser):

Configuration du code PIN

Cette page vous permet de configurer le code PIN de votre carte SIM.

Pour changer le code PIN de votre carte SIM, saisissez le nouveau code PIN dans le champ textuel PIN. Si vous souhaitez également activer ou désactiver la protection du code PIN, cochez Enable PIN protection (Activer la protection du code PIN). Cela signifie que vous devez saisir tout code PIN chaque fois qu'un appareil utilisant votre carte SIM est allumé.

Cliquez sur Apply (Appliquer) lorsque vous avez terminé.

La fonction USSD (Unstructured Supplementary Service Data = Données de service supplémentaires non structurées) permet à certaines applications spécifiques au FAI d’être activées par un SMS.

USSD: Saisissez le code d'activation d'une application et cliquez sur Send (Envoyer). Cela vous permettra d'activer des applications en envoyant un SMS à votre FAI.

Calendriers

Cette section vous permet de gérer les règles de calendrier de diverses fonctions de pare-feu et de contrôle parental.

Activez l'horaire Cochez cette case pour activer les calendriers.

(Activier le

calendrier) :

Add New Rule... Cliquez sur ce bouton pour créer une nouvelle règle. Les options (Ajouter une suivantes sont disponibles.

règle...):

Configuration de la règle de calendrier

Nom de la règle 1 Saisissez un nom pour le nouveau calendrier. (Nom de la règle 1):

Politique: Indiquez si le calendrier est Actif ou Inactif, sauf pour les règles de calendrier configurées ci-dessous.

ID: Affiche le numéro d'identification de la règle.

Week Day (Jour) : Sélectionnez le jour de la période où vous souhaitez que le calendrier devienne actif.

Start Time (hh: mm) Saisissez l'heure à laquelle vous souhaitez que le calendrier (Heure de début) devienne actif.

hh: mm}):

End Time (hh: mm) Sélectionnez l'heure à laquelle vous souhaitez que le calendrier (Heure de fin) devienne inactif.

hh: mm}):

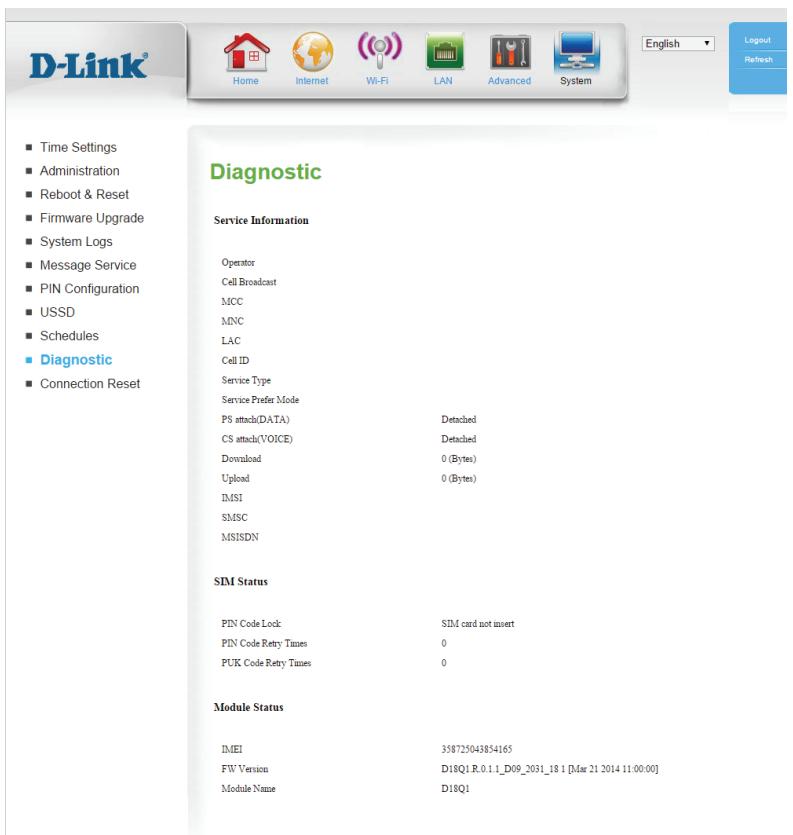

Diagnostics

Cette section affiche une gamme d'informations qui peuvent être utilisées pour afficher les performances du DWR-953 en temps réel.

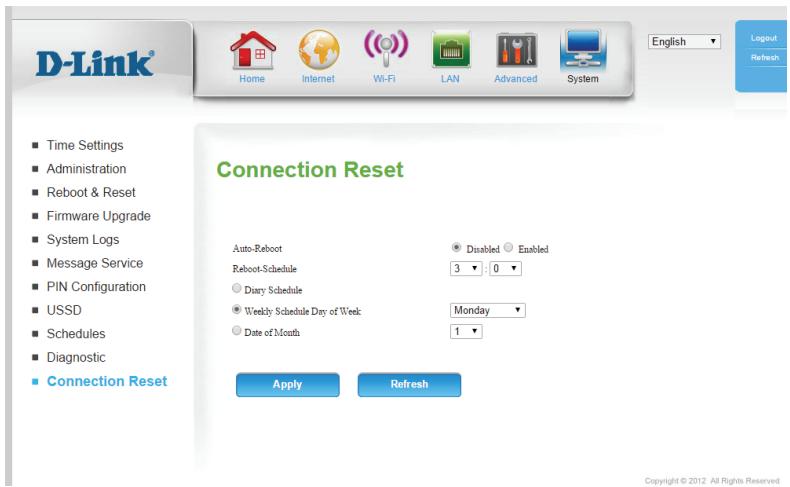

Réinitialisation de la connexion

Cette fonction vous permet de réinitialiser la connexion Internet de votre routeur en réinitialisant régulièrement la connexion. Vous pouvez programmer cette fonction selon un calendrier prédéfini en configurant les options de cette page.

Auto-Reboot Indiquez si la fonction de réinitialisation de la connexion doit être (Redémarrage activée ou désactivée.)

Reboot-Schedule Si la fonction de réinitialisation est activée, indiquez quand elle (Calendrier de) doit se déclencher en utilisant l'heure et les minutes dans les boîtes déroulantes.

Daily Schedule Sélectionnez cette option si vous souhaitez que la fonction de réinitialisation de la connexion se déclenche selon un calendrier quotidien.

Weekly Schedule Sélectionnez cette option si vous souhaitez que la fonction de Day of Week (Jour de la semaine): réinitialisation de la connexion se déclenche un jour précis de la semaine. du calendrier hebdomadaire):

Date of Month Sélectionnez cette option si vous souhaitez que la fonction de (Date du mois) : réinitialisation de la connexion se déclenche un jour précis du mois.

Bouton WPS

Le WPS (Wi-Fi Protected Setup) est le moyen le plus simple et le plus sûr de connecter vos périphériques sans fil au routeur. La plupart des périphériques sans fil, tels que les adaptateurs sans fil, les lecteurs multimédia, les lecteurs DVD Blu-ray, les imprimantes sans fil et les caméras, possèdent un bouton WPS (ou un utilitaire logiciel équipé du WPS) sur lequel vous pouvez appuyer pour vous connecter au routeur DWR-953. Veuillez vous reporter au manuel d'utilisation du périphérique sans fil que vous souhaitez connecter pour être sûr de bien comprendre comment activer le WPS. Ensuite, passez aux étapes suivantes :

Étape 1 - Appuyez sur le bouton WPS du routeur DWR-953 pendant 1 seconde environ. Le voyant Internet situé sur la façade commence à clignoter.

Étape 2 - Dans les 2 minutes, appuyez sur le bouton WPS sur votre client sans fil (ou lancez l'utilitaire logiciel et démarrez le processus WPS).

Étape 3 - Attendez jusqu'à 1 minute pour que la configuration de votre connexion se déroule. Lorsque le voyant Internet cesse de clignoter, vous êtes connecté et votre connexion sans fil est sécurisée par WPA2.

WPA/WPA2

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité utilisée (mot de passe Wi-Fi).

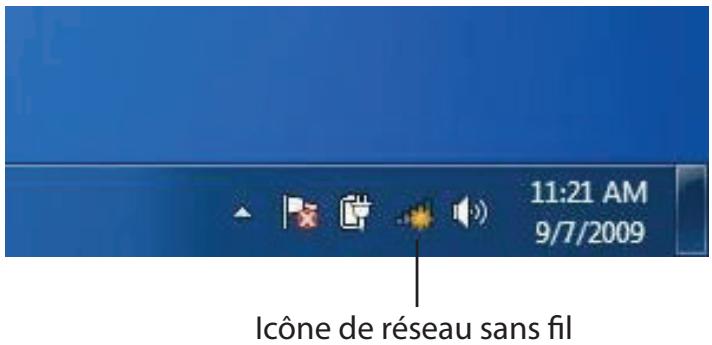

Pour rejoindre un réseau existant, repérez l'icône du réseau sans fil dans la barre de tâches, près de l'affichage de l'heure.

En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la proximité de connexion de votre ordinateur. Sélectionnez le réseau désiré en cliquant sur son nom.

On vous demande ensuite de saisir la clé de sécurité (mot de passe Wi-Fi) du réseau sans fil. Saisissez le mot de passe dans la case et cliquez sur Next (Suivant).

Si vous souhaitez utiliser le WPS pour vous connecter au routeur, vous pouvez aussi appuyer sur le bouton WPS sur votre routeur pour activer la fonction WPS.

d-link-07725

Lorsque vous avez réussi à établir une connexion réussie à un réseau sans fil, le mot Connecté apparaît près du nom du réseau auquel vous êtes connecté.

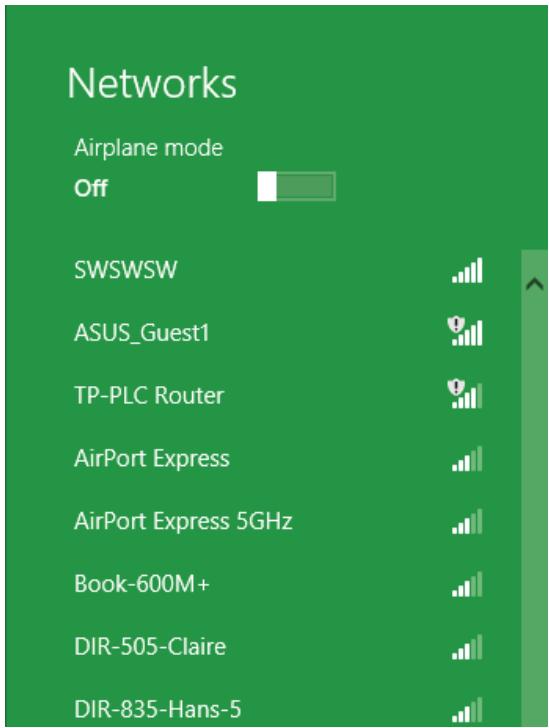

Airplane mode

Off

Wi-Fi

d-link-07725

Connected

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.

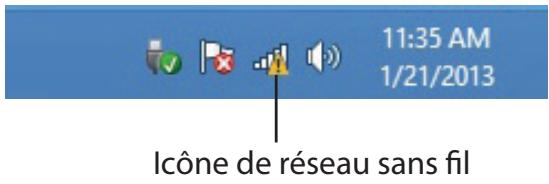

1. Cliquez sur l'icône sans fil dans la zone de notification (en bas à droite).

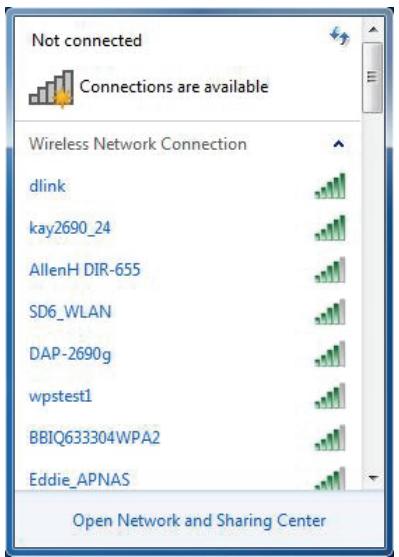

1. L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone.

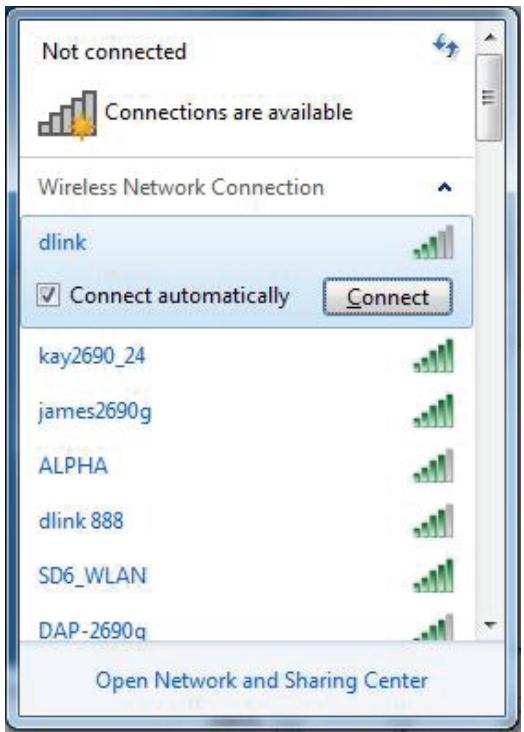

1. Sélectionnez le réseau sans fil portant le nom Wi-Fi auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connect.

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau à la page 84 pour de plus amples informations.

1. La fenêtre suivante apparait pendant que l'ordinateur tente de se connecter au routeur.

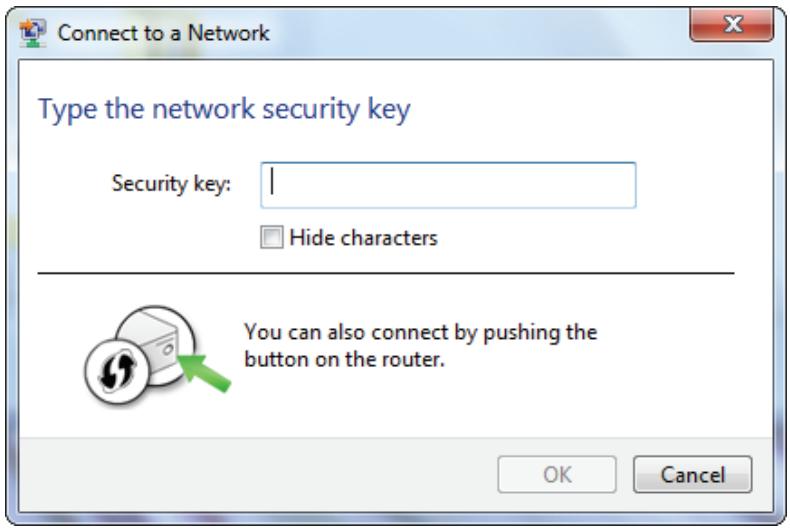

1. Saisissez la même clé de sécurité ou le même mot de passe (mot de passe Wi-Fi) que ceux du routeur, puis cliquez sur Connect (Connector). Vous pouvez également vous connecter en appuyant sur le bouton WPS du routeur.

La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité sont corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.

La fonction WPS du DWR-953 peut être configurée à l'aide de Windows® 7. Procédez comme suit pour utiliser Windows® 7 pour configurer la fonction WPS :

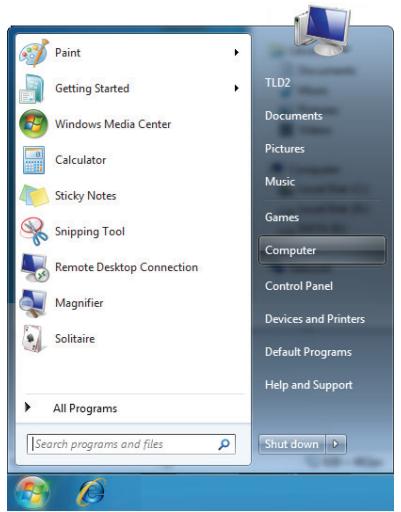

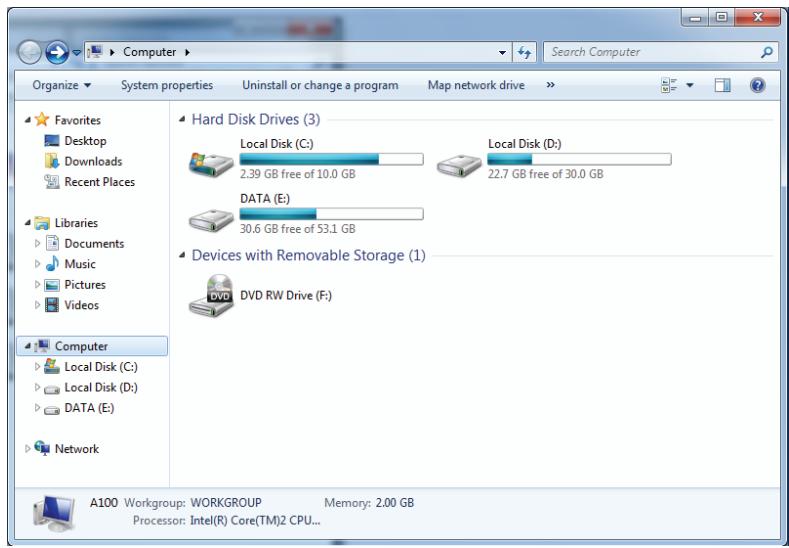

1. Cliquez sur le bouton Start (Démarrer), puis sélectionnez Computer (Ordinateur) dans le menu Démarrer.

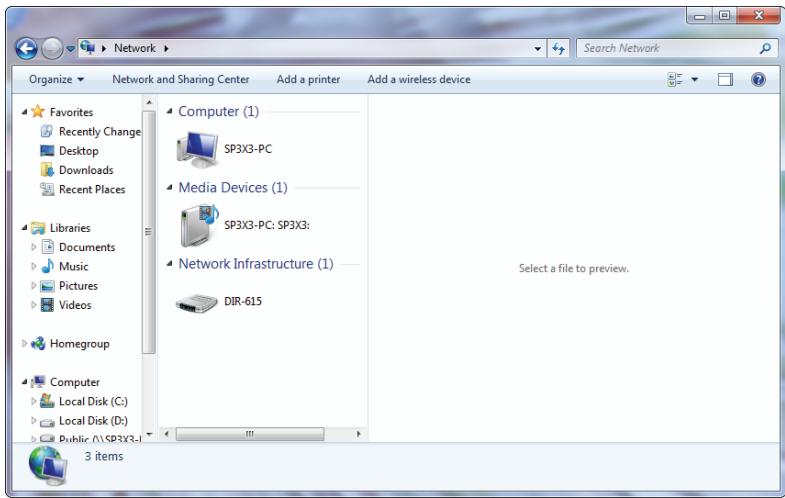

1. Cliquez sur Network (Réseau) à gauche.

1. Double-cliquez sur le DWR-953.

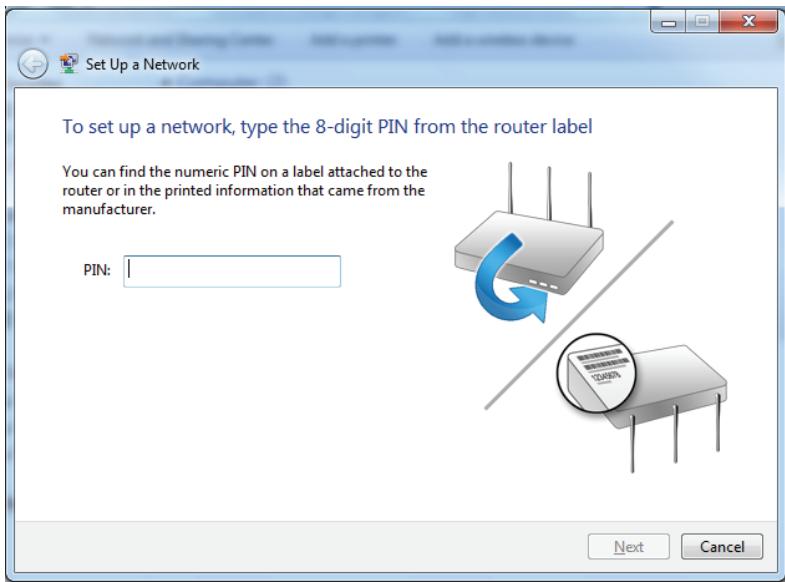

1. Saisissez le code PIN du WPS (sur l'étiquette du routeur) dans le menu Setup > Wireless Setup [Configuration > Configuration sans fil] de l'interface Web du routeur, puis cliquez sur Next (Suivant).

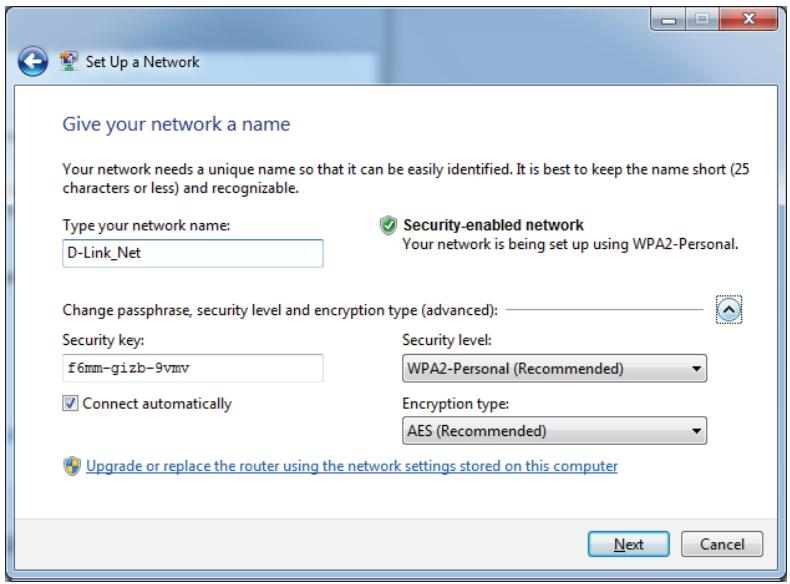

1. Saisissez un nom pour identifier le réseau.

1. Pour configurer les paramètres avancés, cliquez sur l'icône .

Cliquez sur Next (Suivant) pour continuer.

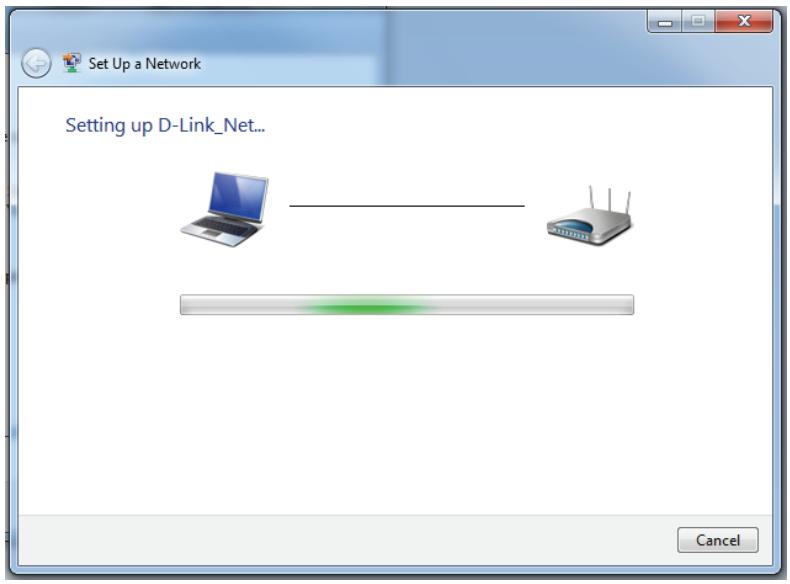

1. La fenêtre suivante s'ouvre lorsque le routeur est en cours de configuration.

Attendez la fin de la configuration.

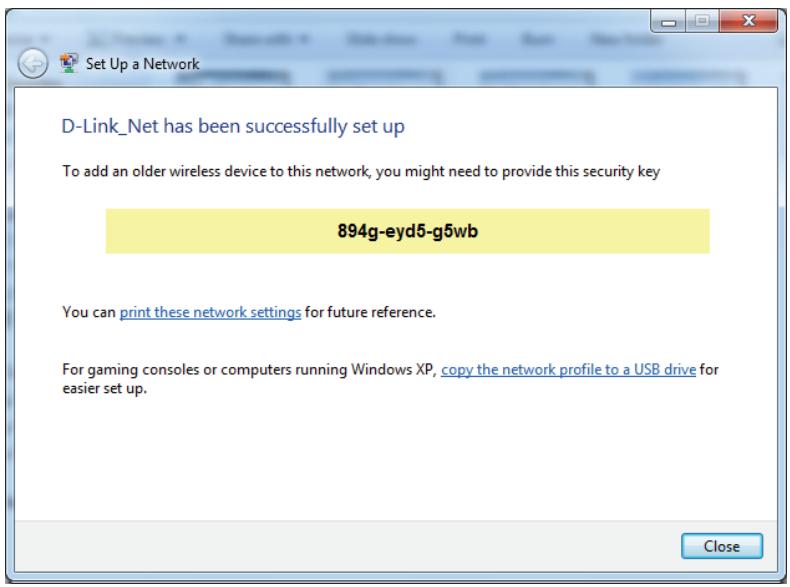

1. La fenêtre suivante vous informe que le WPS a été configuré avec succès sur le routeur.

Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un périphérique sans fil d'ancienne génération au réseau.

1. Cliquez sur Close (Fermer) pour terminer la configuration WPS.

Les utilisateurs de Windows Vista® peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire sans fil d'une autre société, veillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs sans fil possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows Vista®, comme indiqué ci-dessous.

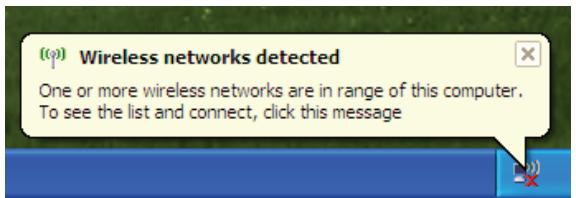

Si l'infobulle Wireless Networks Detected (Réseaux sans fil détectés) s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.

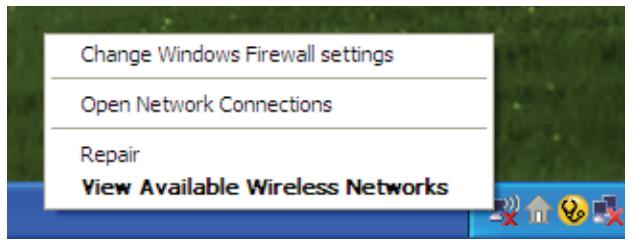

Faites un clic droit sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l’écran, à côté de l’heure). Sélectionnez Connect to a network (Se connecter à un réseau).

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur un réseau (affiché à l'aide du SSID) et cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

WPA/WPA2

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.

1. Ouvrez l'utilitaire sans fil de Windows Vista® en faisant un clic droit sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connect to a network (Se connecter à un réseau).

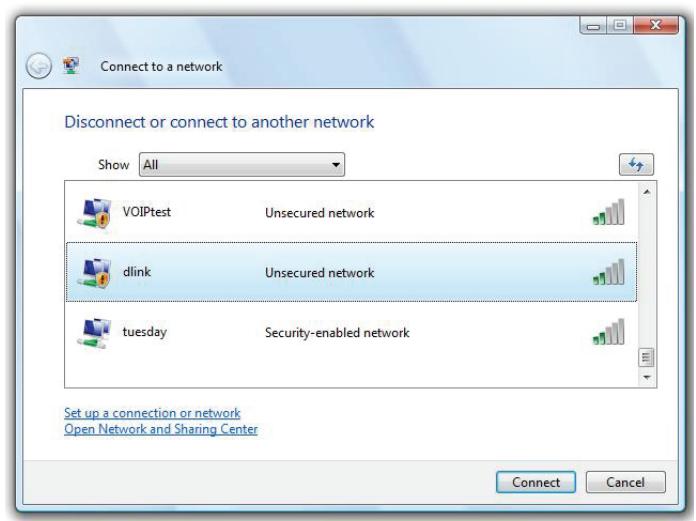

1. Sélectionnez le nom Wi-Fi (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connect).

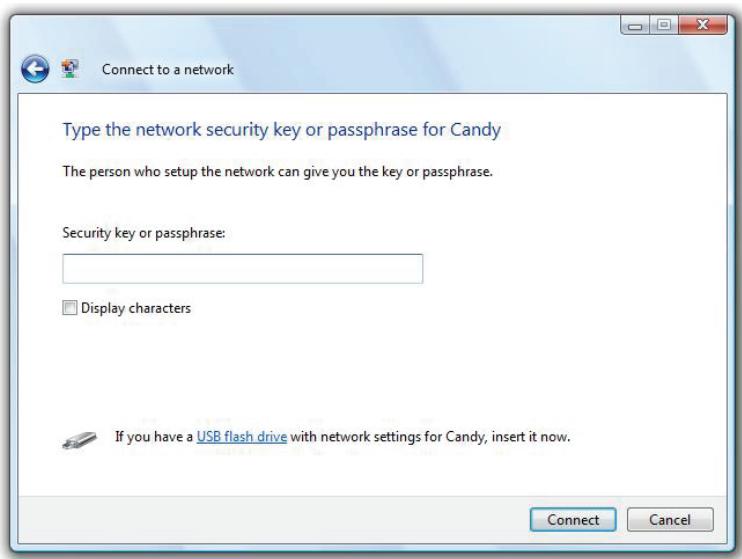

1. Saisissez la même clé de sécurité ou le même mot de passe (mot de passe Wi-Fi) que ceux du routeur, puis cliquez sur Connect (Connector).

La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité sont corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.

Les utilisateurs de Windows XP® peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows® XP, comme indiqué ci-dessous.

Si l'infobulle Wireless Networks Detected (Réseaux sans fil détectés) s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.

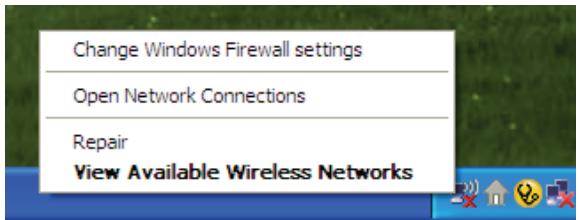

Faites un clic droit sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran, à côté de l'heure). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).

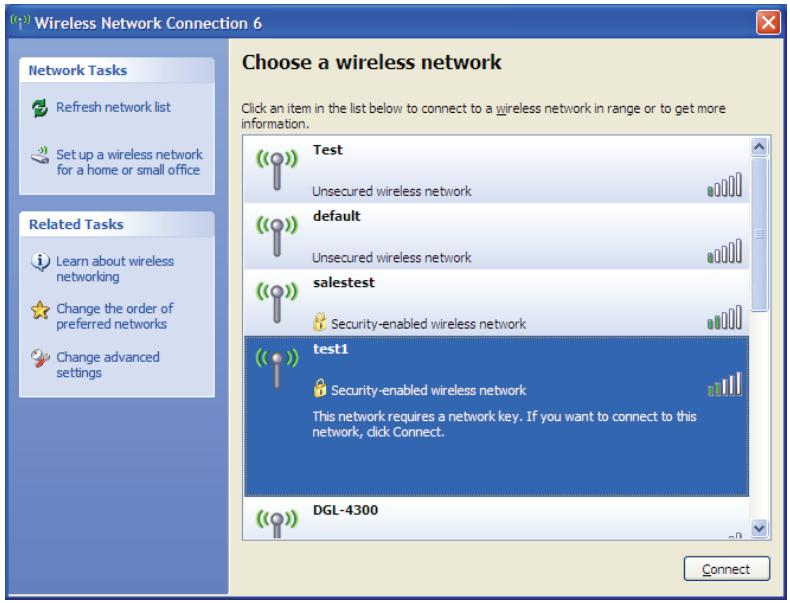

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur un réseau Wi-Fi (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connecter).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

WPA/WPA2

Il est recommandé d'activer le WPA sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WPA utilisée.

1. Ouvrez l'utilitaire sans fil de Windows® XP en inclinant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).
2. Sélectionnez le réseau Wi-Fi (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connect).

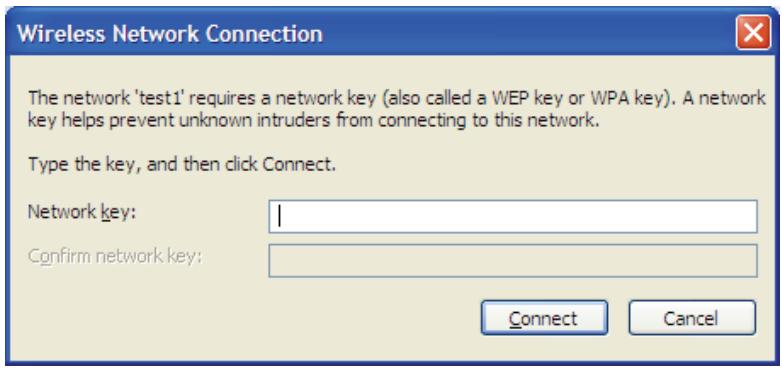

1. La boîte de dialogue Wireless Network Connection (Connexion réseau sans fil) apparait. Saisissez le mot de passe Wi-Fi WPA-PSK, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil peut prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. Le mot de passe Wi-Fi doit être strictement identique à celui du routeur sans fil.

Résolution des problèmes

Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du DWR-953. Lisez les descriptions suivantes si vous rencontrez des problèmes. Les exemples suivants sont illustrés dans Windows® XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration web ?

Lorsque vous saisissez l'adresse IP du routeur D-Link (192.168.0.1, par exemple), vous ne vous connectez pas à un site Web ou n’avez pas à être connecté à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.

Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommandons les versions suivantes :

Microsoft Internet Explorer® version 9 ou supérieure

• Mozilla Firefox 23 ou une version ultérieure
• Google™ Chrome 28 ou une version supérieure
• Apple Safari 6 ou une version ultérieure
• Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périhérique. S'il ne l'est pas, essayez un autre câ eint, le voyant l'est peut-être également.
• Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.
• Configurez vos paramètres Internet :
• Allez dans Start > Settings > Control Panel (Démarrer > Paramètres > Panneau de configuration). Double-cliquez sur l'icô
• Cliquez sur l'onglet Connection (Connexion), puis définissez l'option de numérotation sur Never Dial a Connection (Ne jamais établir de connexion). Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.
• Sous l'onglet Advanced (Avancé), cliquez sur le bouton pour restaurer ces paramètres à leurs valeurs par défaut. Cliquez trois fois sur OK.
• Fermez votre navigateur Web (s'il est ouvert), puis rouvrez-le.
• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis sai
• Si vous ne parvenez toujours pas à accéder à la configuration, débranchez le routeur pendant 10 secondes, puis rebranchez-le. Patientez environ 30 secondes, puis essayez d'accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que dois-je faire si j'ai oublié mon mot de passe ?

Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrière de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'accéder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, laissez le champ de mot de passe vide.

3. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et recevoir des courriers électroniques lorsque je me connecte via mon routeur ?

Si vous avez des difficultés à envoyer ou recevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Pour couvrir la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d'accéder. Il peut s'agir d'un autre ordinateur ou d'une URL.

Cliquez sur Start (Démarrer), puis sur Run (Exécuter).

Les utilisateurs de Windows® 95, 98, et Me saisissent command (les utilisateurs de Windows® NT, 2000, XP Vista® et 7 saisissent cmd) et cliquent sur Enter (Entrée) (ou cliquent sur OK).

• Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante :

ping [url] [-f] [-I] [valeur MTU]

Example : ping yahoo.com -f -l 1472

Vous devez commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une réponse, augmentez de 2 jusqu'à ce que vous obtieniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).

Après avoir trouvé votre MTU, vous pouvez maintenant configurer votre routeur à l'aide de la taille de MTU appropriée.

Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passe (vide par défaut). Cliquez sur OK pour accéder à la page de configuration Web du périphérique.

Cliquez sur Setup (Configuration), puis sur Manual Configure (Configuration manuelle).

• Pour modifier la MTU, saisissez le nombre dans la case MTU, puis cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.

Bases de la connexion sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'accéder en toute sécurité aux données que vous pouvez, quand et où vous le voulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans. sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau câblé. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.

Définition de « sans fil

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Pourquoi la technologie sans fil d-link?

D-Link est non seulement le leader mondial, mais aussi le concepteur, le développeur et le fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toutefois des limites quant à l'accéder au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Avec un point d'accès intérieur, le signal peut atteindre 91 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des lycées et des campus universitaires.

des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau ; D-Link offre une solution sans fil adaptée.

Utilisations à domicile/avantages

Offre un accès haut débit à toutes les personnes du domicile

• Navigation sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Utilisations/avantages pour les petites entreprises et les entreprises à domicile

• Maîtrisez tout à domicile, comme vous le feriez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
• Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
• Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisée ?

La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur USB D-Link avec votre PC portable, vous pouvez accéder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configuration et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un répéteur sera peut-être nécessaire pour doper le signal et étendre la portée.

Éliminez les interférences

Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

• Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
• Ad-hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs CardBus réseau sans fil DWR-953 ou plus).

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les périphériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau Ad-hoc comporte seulement des clients (par ex. des ordinateurs portables équipés d'adaptateurs CardBus sans fil). Tous les adaptateurs doivent être en mode Ad-Hoc pour communiquer.

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Start > Run (Démarrer > Exécuter). Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. (les utilisateurs de Windows® 7/Vista® saisisent cmd dans le champ Start Search [Rechercher]).

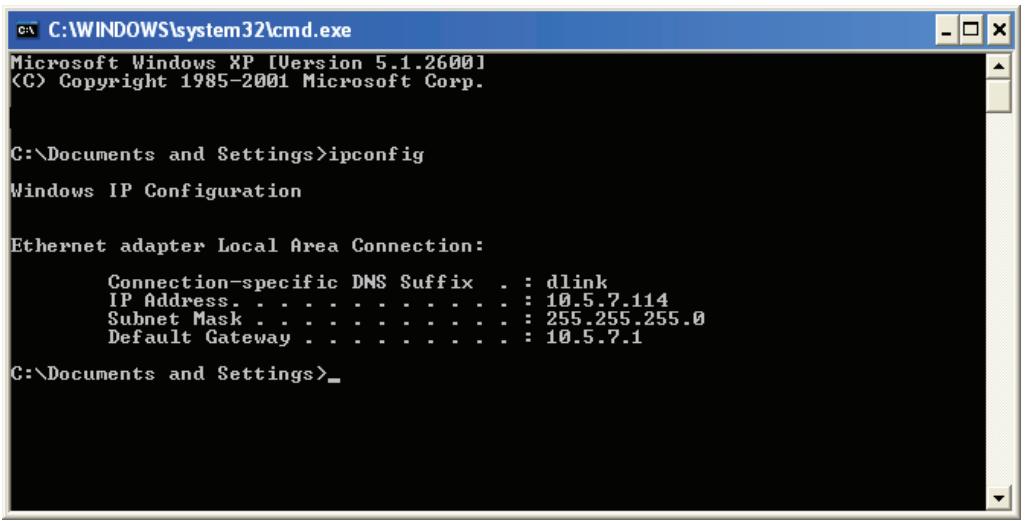

À l'invite, saisissez ipconfig, puis appuyez sur Enter (Entrée).

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Attribution statique d'une adresse IP

Si vous n'utilisez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous devez attribuer une adresse IP statique, veuillez procéder comme suit :

Étape 1

Windows® 7 (Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage).

Windows Vista® > Manage Network Connections (Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau).

Windows® XP : cliquez sur Start > Control Panel > Network Connections (Démarrer > Panneau de configuration > Connexions réseau).

Windows® 2000 : sur le Bureau, faites un clic droit sur My Network Places > Properties (Bureau > Voisinage réseau > Propriétés).

Étape 2

Faites un clic droit sur Local Area Connection (Connexion au réseau local) qui représente votre adaptateur réseau, puis sélectionnez Properties (Propriétés).

Étape 3

Mettez en surbrillance Internet Protocol Version 4 (TCP/IPv4) {Protocole Internet Version 4 (TCP/IPv4)} puis cliquez sur Properties (Propriétés).

Étape 4

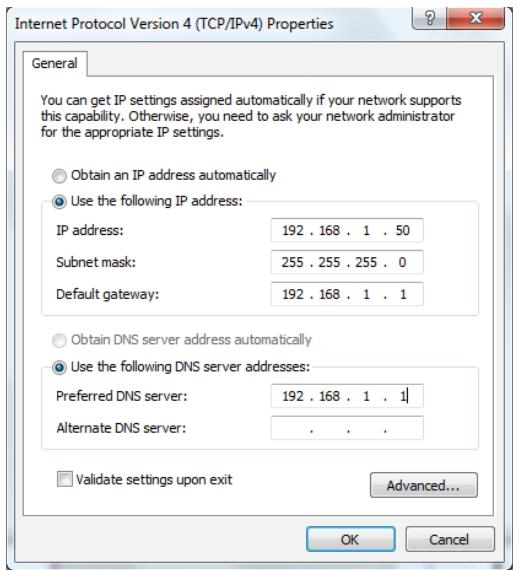

Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple: Si l'adresse IP du réseau local du routeur est 192.168.0.1, configurez votre adresse IP sur 192.168.1.X, X représentant un chiffre entre 2 et 99. Vérifiez que le nombre que vous choisissez n'est pas utilisé sur le réseau. Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (c.-à-d. 192.168.0.1).

Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). L'Alternate DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Cliquez deux fois sur OK pour enregistrer vos paramètres.

Sécurité du réseau sans fil

Cette section présente les différents niveaux de sécurité que vous pouvez utiliser pour protégerr vos données des intrus. Le DWR-953 offre les types de sécurité suivants :

WPA2

• WPA2-PSK

WPA

WPA-PSK

Définition du WPA

Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi créée pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les 2 principales améliorations par rapport au WEP :

• Amélioration du chiffrement des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
• Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentification extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et VOLER. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.

Le WPA-PSK/WPA2-PSK utilise une phrase de passe ou une clé pour authentifier vos connexions sans fil. La clé est un mot de passe alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur tout routeur ou tout point d'accès sans fil.

Le WPA/WPA2 comprend l'authentification des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.

Bande gsm/gprs/edge

• 850 / 900 / 1800 / 1900 MHz
• Puissance de classe 4 (850 / 900 MHz)
• Puissance de classe 1 (1800 / 1900 MHz)

Bande UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+1

• 900 / 2100 MHz
• Classe de puissance 3

Bande LTE

• 800/900/1800/2600 MHz
• Classe de puissance 3

Débits de données 2

• 433 Mbit/s en mode 802.11ac
• 300/150/135/120/90/60/45/30/15 Mbits/s en mode 802.11n
• 54/48/36/24/18/12/11/9/6 Mbits/s en mode 802.11a/g
• 1/2/5,5/11 Mbit/s en mode 802.11b
• 3G en chargement : Jusqu'à 5,76 Mbits/s
• 3G en téléchargement : jusqu'à 42 Mbits/s LTE en chargement : Jusqu'à 50 Mbits/s LTE en téléchargement : jusqu'à 150 Mbits/s

Normes

• IEEE 802.11ac (1Tx1R)
• Conforme à la norme IEEE 802.11n (2Tx2R)
• IEEE 802.11n/g/b/a
• IEEE 802.3
• IEEE 802.3u

Sécurité du réseau sans fil

WEP 64/128 bits WPA et WPA2

Pare-feu

Filtre IP NAT (traduction d'adresses réseau)

• SPI (Inspection dynamique des paquets)
• Filtrage MAC

• Passerelle VPN L2TP/PPTP/IPSEC

Ports

• 1 port de réseau étendu Gigabit Ethernet
• 4 ports de réseau local Ethernet rapide

Antenne

• 2 antennes externes LTE/3G de 3 dBi 1 antenne Wi-Fi externe de 5 dBi (5 GHz)
• 2 antennes Wi-Fi internes de 3 dBi (2,4 GHz)
• Compartiment de la carte USIM - Interface standard à 6 broches de la carte SIM

Voyants d'état

• Force du signal
• État 2G/3G
• MODE SMA Réseau étendu Réseau local 2,4GHz
• 5GHz

Entrée d'alimentation

• 12V CC/1,5A ± 5%

Humidité en fonctionnement

• 10% à 90% sans condensation

Certifications

La bande de fréquence prise en charge dépend de la version locale du matériel. 2 Débit maximum du signal sans fil provenant des spécifications des normes IEEE 802.11ac et 11n. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau, les matériaux de construction et la construction, peuvent réduire le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil.
