Intitulé	Description
Type de produit	Routeur sans fil N
Norme Wi-Fi	IEEE 802.11n, 802.11g, 802.11b
Vitesse maximale	Jusqu'à 300 Mbps
Fréquence	2.4 GHz
Ports Ethernet	4 ports LAN 10/100 Mbps
Fonctions principales	Partage de connexion Internet, sécurité sans fil, QoS (Quality of Service)
Alimentation électrique	Adaptateur secteur 5V/2A
Dimensions approximatives	200 x 130 x 30 mm
Poids	450 g
Sécurité	WPA/WPA2, filtrage d'adresses MAC
Compatibilités	Compatible avec tous les appareils Wi-Fi 802.11b/g/n
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant pour les pièces

FOIRE AUX QUESTIONS - DIR-655 N D-LINK

Comment réinitialiser le D-LINK DIR-655 N aux paramètres d'usine ?

Pour réinitialiser le D-LINK DIR-655 N, localisez le bouton de réinitialisation à l'arrière du routeur. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Le routeur redémarrera alors avec les paramètres d'usine par défaut.

Comment se connecter au réseau sans fil du DIR-655 N ?

Pour vous connecter au réseau sans fil du DIR-655 N, recherchez le nom du réseau (SSID) dans la liste des réseaux disponibles sur votre appareil, puis entrez le mot de passe sans fil fourni sur l'étiquette du routeur ou dans les paramètres de configuration.

Que faire si je ne peux pas accéder à l'interface de configuration ?

Assurez-vous que votre appareil est connecté au réseau du routeur. Ouvrez un navigateur web et entrez l'adresse IP par défaut du routeur, qui est généralement 192.168.0.1 ou 192.168.1.1. Si cela ne fonctionne pas, essayez de réinitialiser le routeur.

Comment changer le mot de passe Wi-Fi du DIR-655 N ?

Connectez-vous à l'interface de configuration du routeur, allez dans la section 'Sans fil', puis 'Sécurité'. Vous pourrez y modifier le mot de passe Wi-Fi. N'oubliez pas de sauvegarder les modifications.

Le signal Wi-Fi est faible, que puis-je faire ?

Essayez de repositionner le routeur dans un endroit central et dégagé de votre maison. Évitez d'avoir des objets métalliques ou des appareils électroniques qui pourraient interférer avec le signal. Vous pouvez également essayer de changer le canal Wi-Fi dans les paramètres du routeur.

Comment mettre à jour le firmware du DIR-655 N ?

Accédez à l'interface de configuration du routeur, allez dans la section 'Outils' puis 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site web de D-LINK et suivez les instructions pour l'installer.

Pourquoi mon routeur redémarre-t-il sans cesse ?

Cela peut être dû à une surchauffe, à des problèmes d'alimentation ou à un firmware obsolète. Assurez-vous que le routeur est bien ventilé et non obstrué. Vérifiez également si une mise à jour du firmware est disponible.

Comment configurer le contrôle parental sur le DIR-655 N ?

Connectez-vous à l'interface de configuration, allez dans la section 'Contrôle parental'. Vous pourrez y définir des restrictions d'accès pour certains appareils ou plages horaires.

MODE D'EMPLOI DIR-655 N D-LINK

Manuel D'utilisation

Routeur sans fil N équipé de la technologie SmartBeam™

Préface

D-Link se reserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1.0	2 juin 2011	DIR-645 Révision A1 avec microprogramme version 1.00

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respecte.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Table des matières

Preface..

Révisions du manuel

Marques commerciales

Table des matieres

Présentation du produit 1

Contenu de la boîte 1

Configuration système requise 2

À propos de ce produit. 3

3

Description du matériel 4

Façade 4

Panneau arrirée 5

Panneau inférieur 6

Installation du matériel. 7

Avant de commencer 7

Éléments à prendre en compte avant d'installer le réseau sans fil 8

Connexion au modem cable/DSL/satellite 9

Configuration 10

Utilitaire de configuration Web 10

Assistant de configuration 11

Connexion Internet 11

Assistant de configuration de connexion Internet.12

Configuration manuelle 19

Paramètres sans fil 28

Paramètres réseau 36

IPv6 40

Catégorie Advanced (Avance) 62

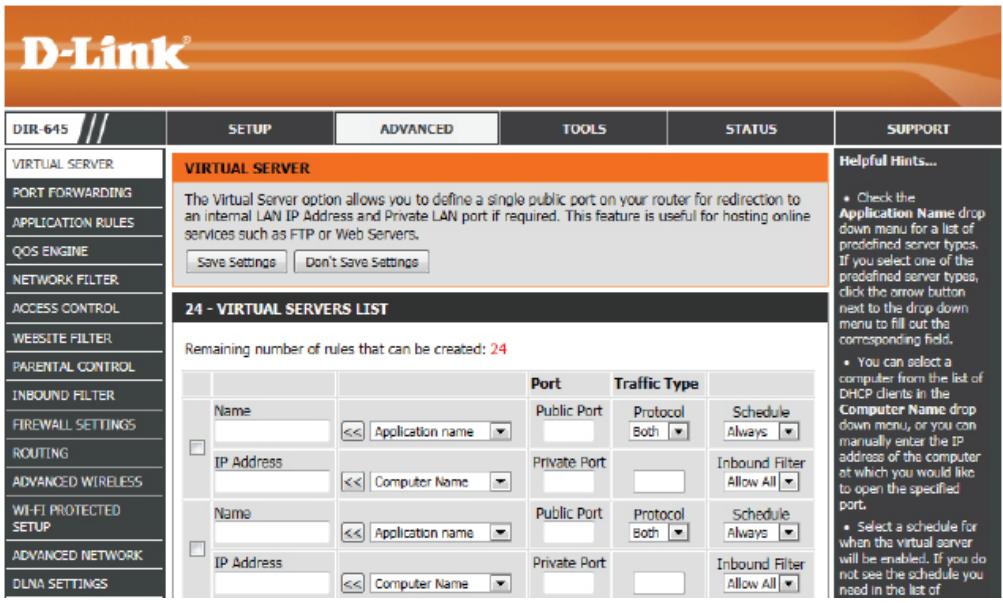

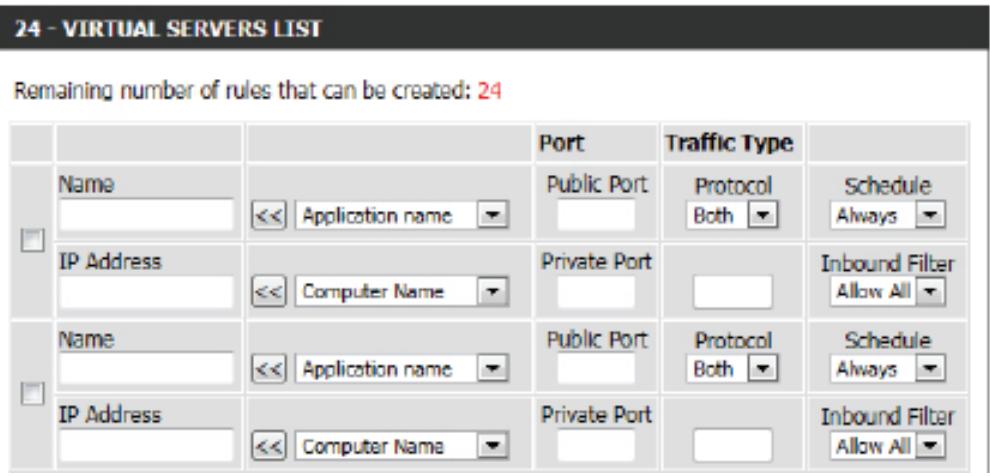

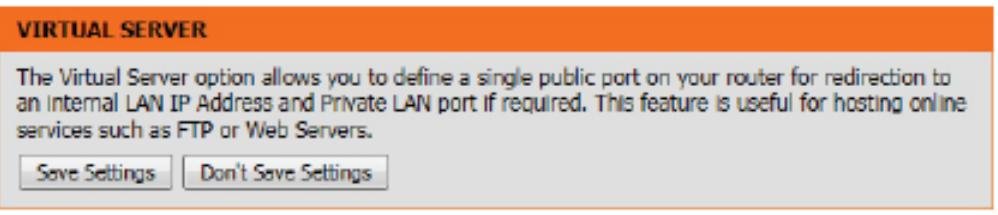

Serveur virtuel 63

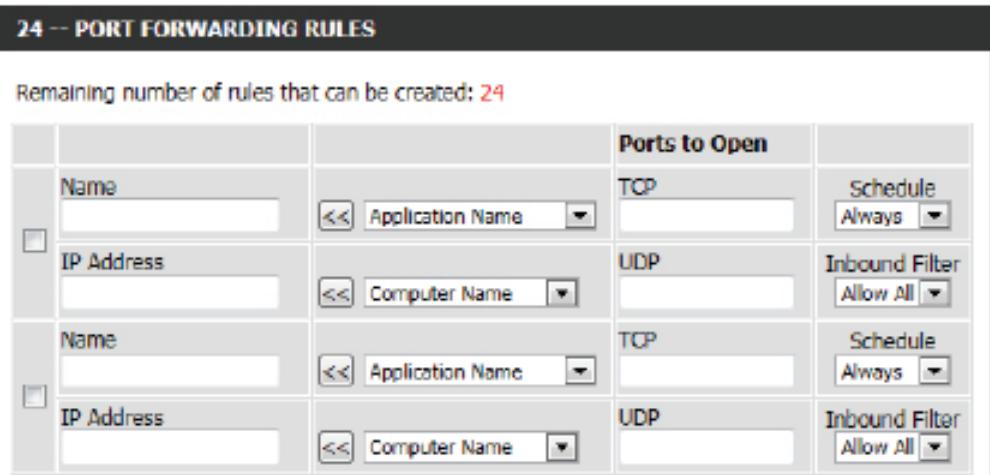

Redirection de port. 65

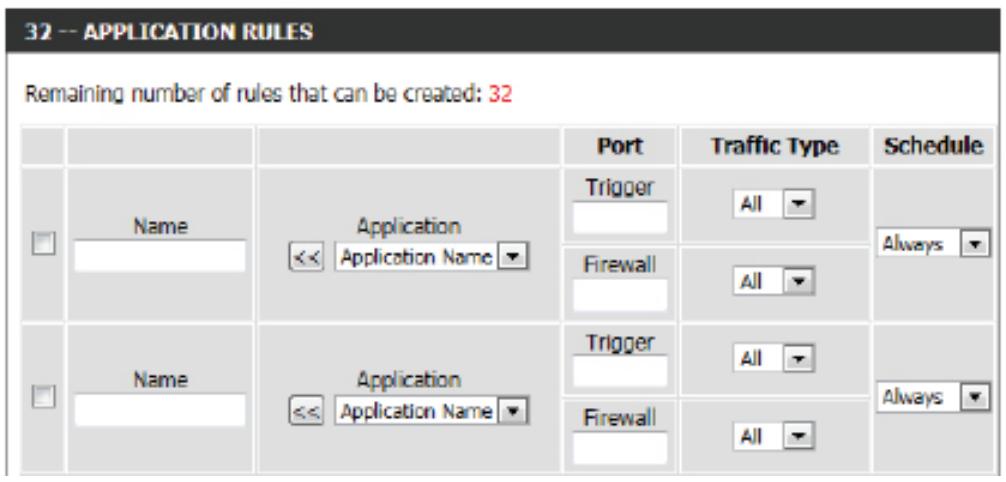

Règles d'application 66

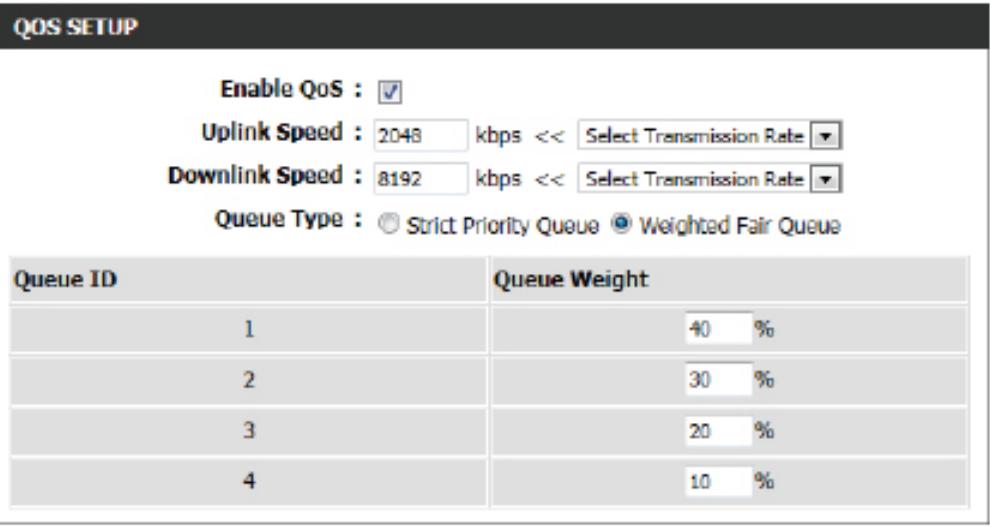

Moteur QoS 67

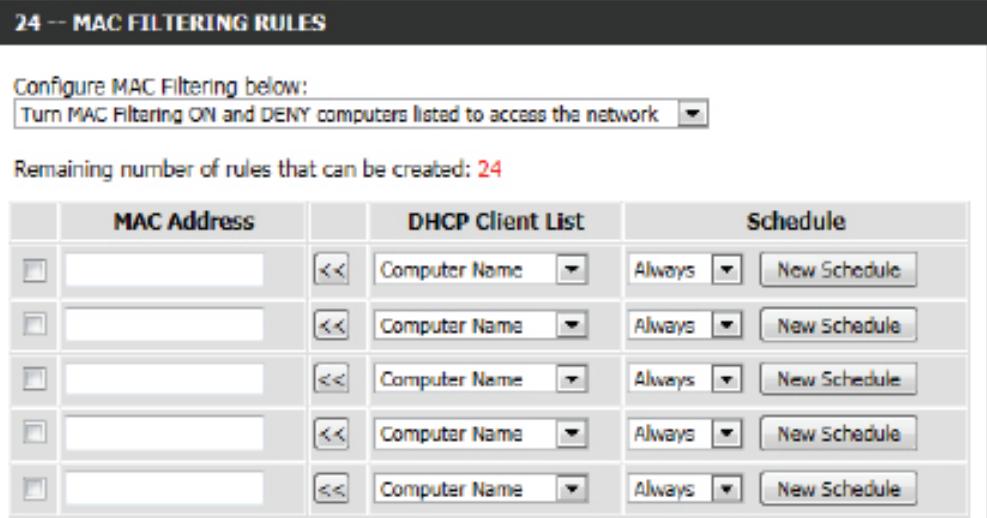

Filtre réseau 69

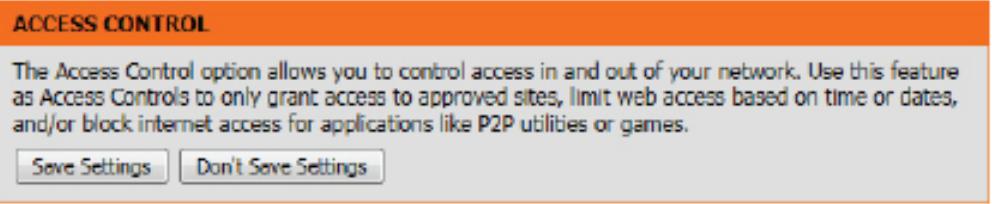

Contrôle d'accès 70

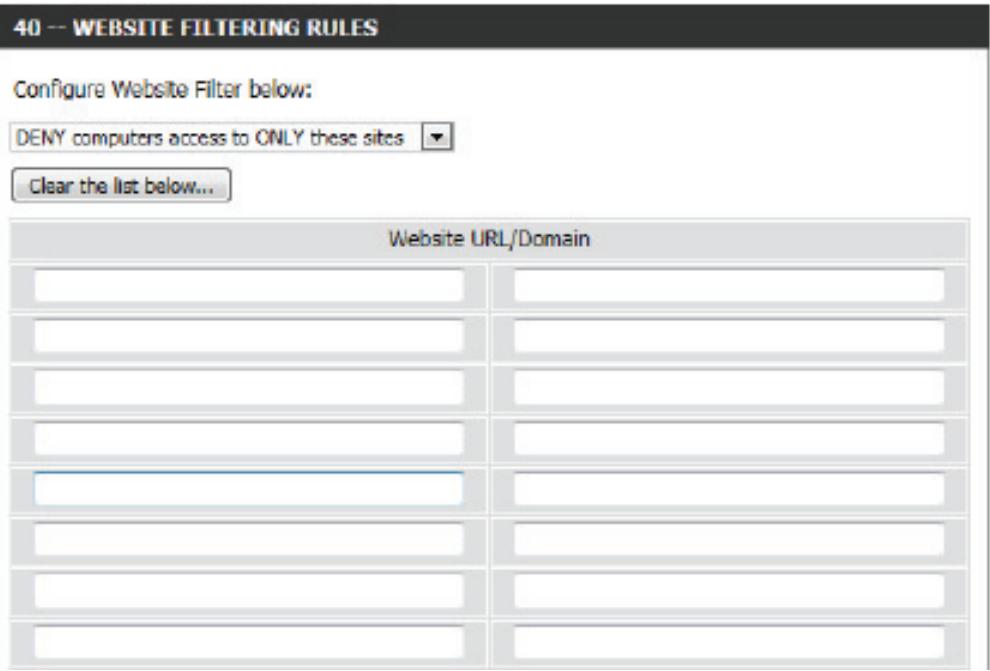

Filtre de sites Web 73

Contrôle parental. 74

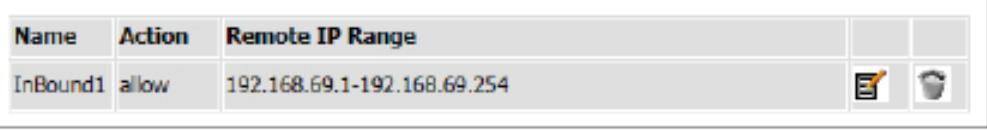

Filtre entrant 75

Paramètres du pare-feu 76

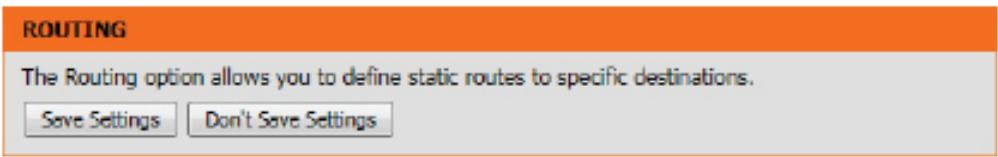

Routage 78

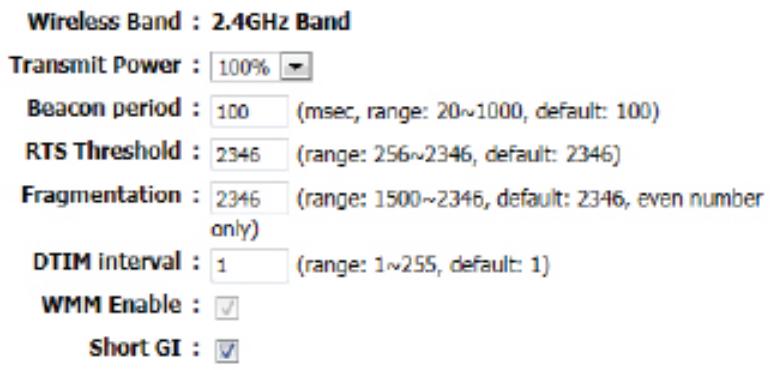

Paramètres sans fil avances 79

Configuration sécurisée du Wifi 80

Réseau avancé 82

Paramètres DLNA 84

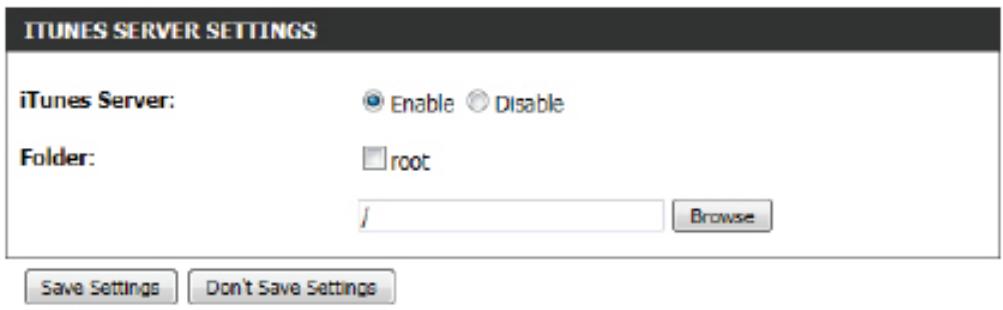

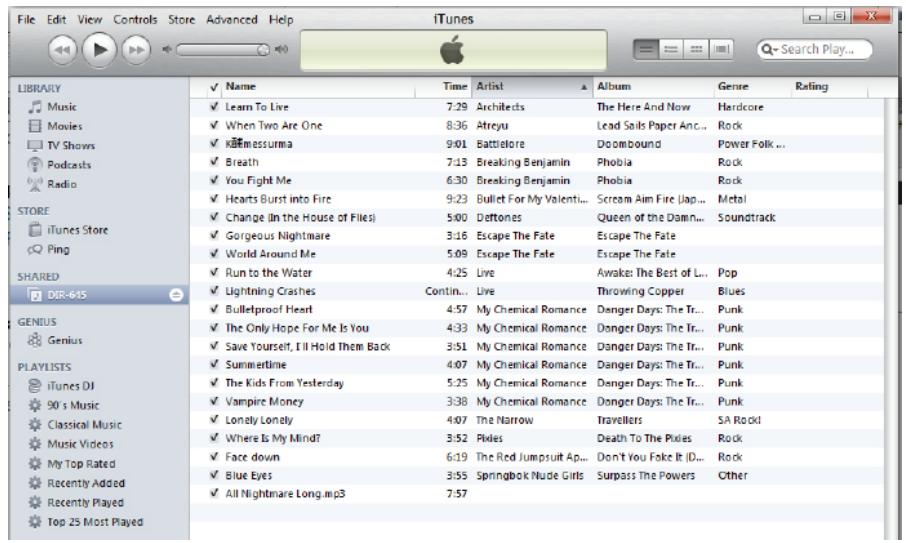

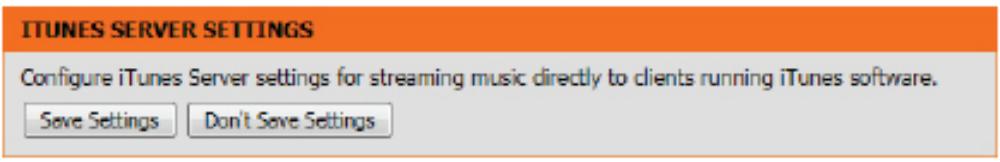

iTunes Server (Serveur iTunes) 85

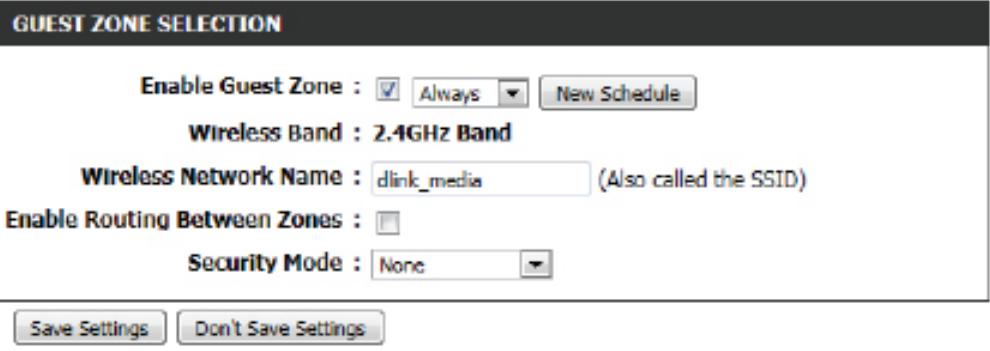

Zone invite 86

Pare-feu IPv6. 87

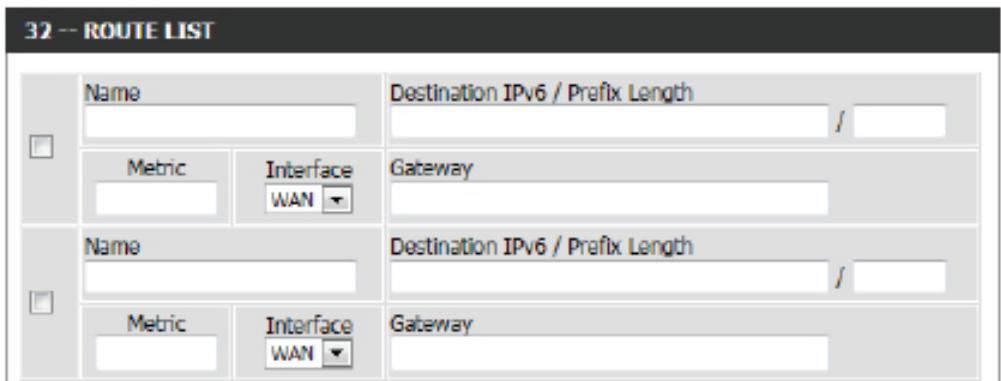

Acheminement IPv6 .88

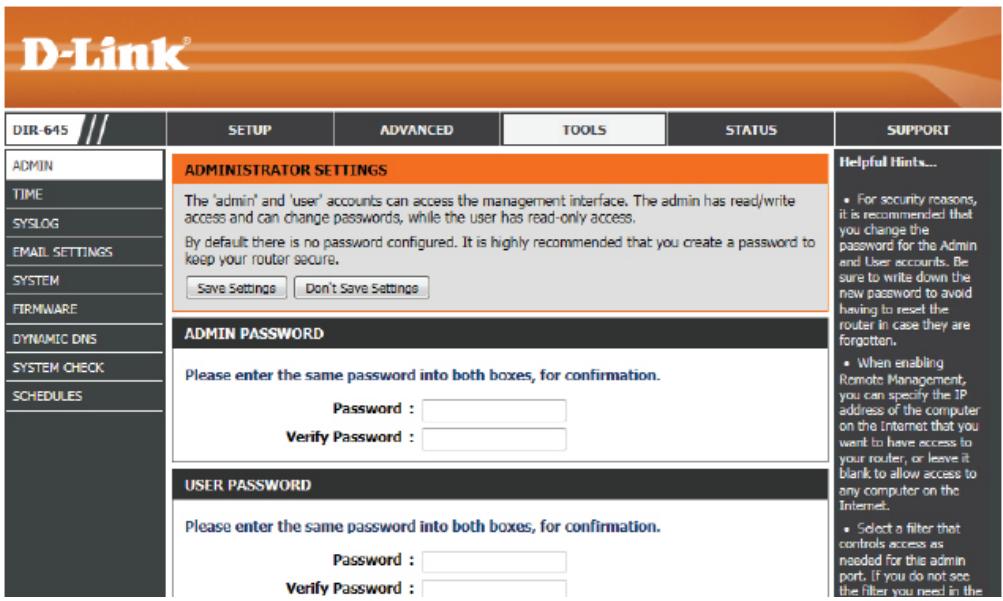

Catégorie Tools (Outils) 89

Administrateur. 90

Durée. 92

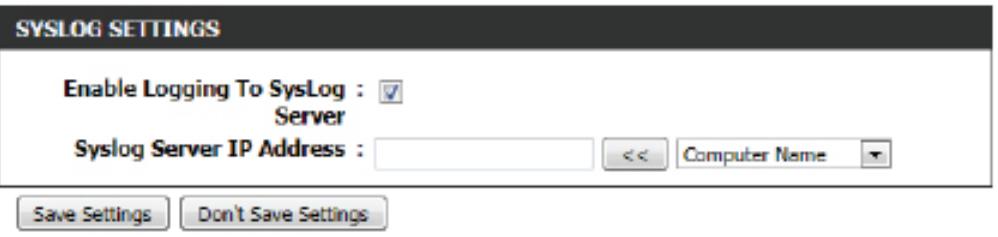

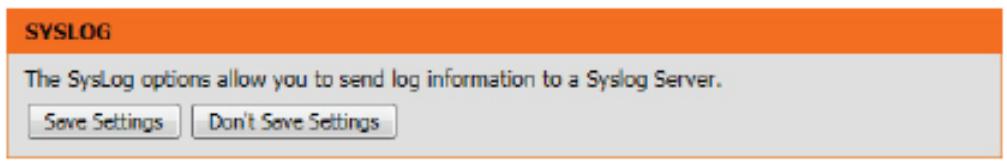

Syslog. 93

Paramètres du courrier électronique 94

Système 96

Microprogramme 97

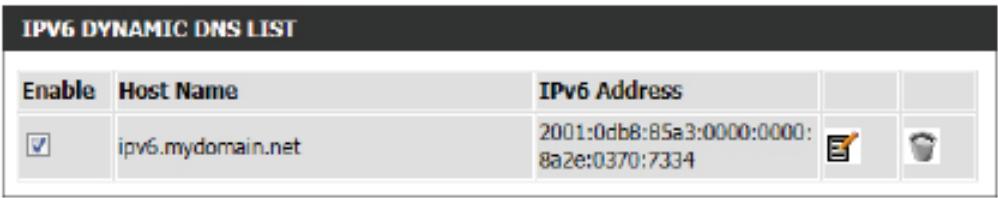

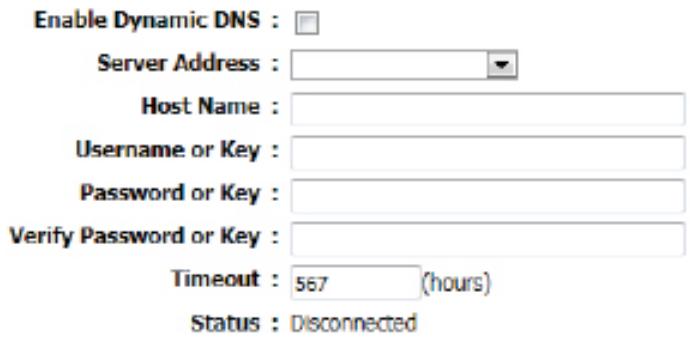

DNS dynamique 98

Contrôle du système. 101

Calendriers 102

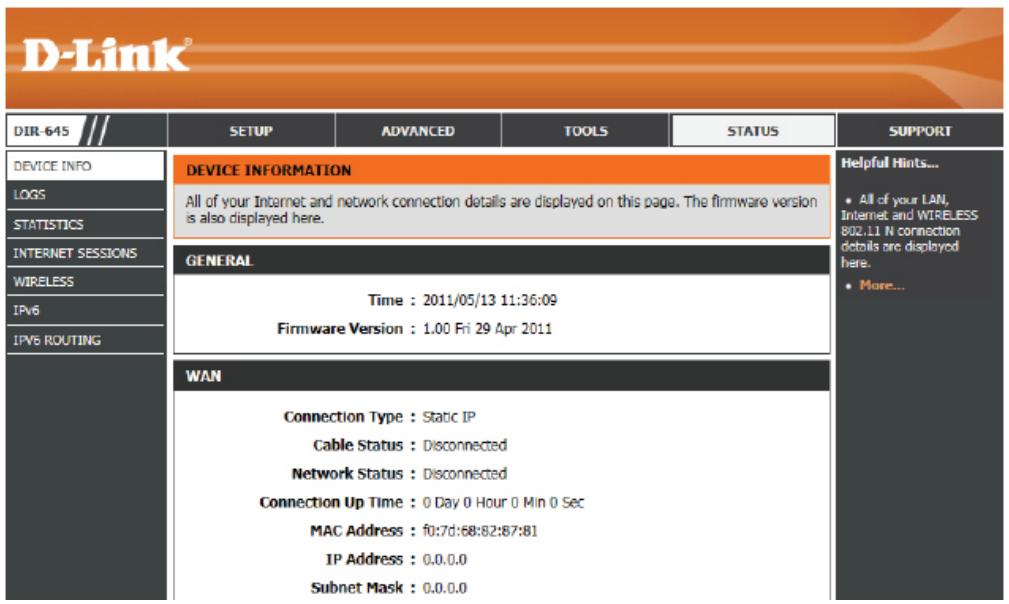

Catégorie Status (État) 103

Informations sur le périhérique 104

Journaux 106

Statistiques 107

Sessions Internet 108

Réseau sans fil 108

IPv6 109

Acheminement IPv6 109

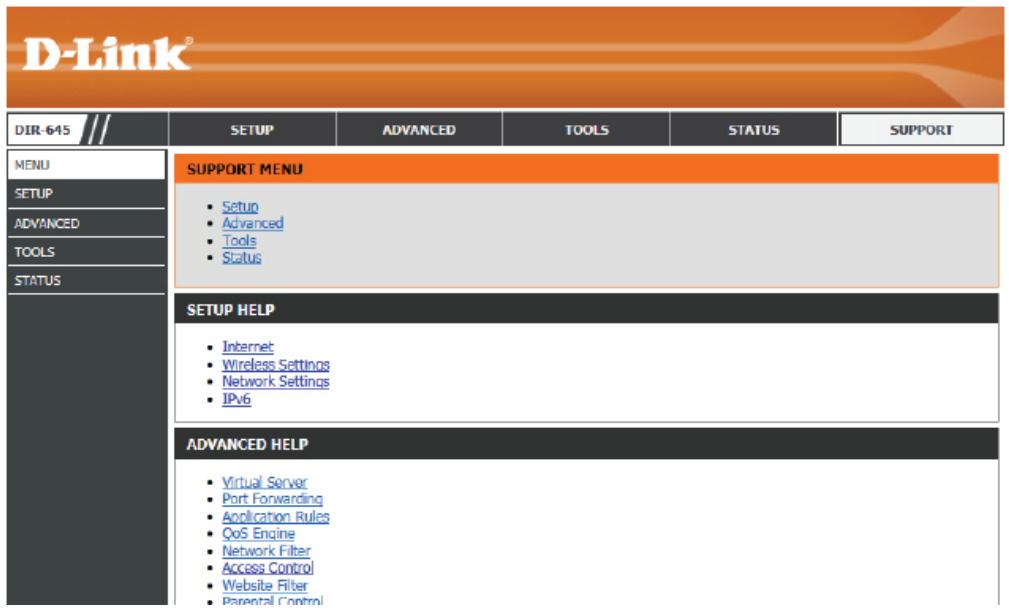

Catégorie Support (Assistance) 110

Base de connaissances 111

Bases de la technologie sans fil 111

Modes sans fil. 113

Sécurité du réseau sans fil 114

Définition du WPA 114

Bases de la mise en réseau 115

Connexion à un réseau sans fil 117

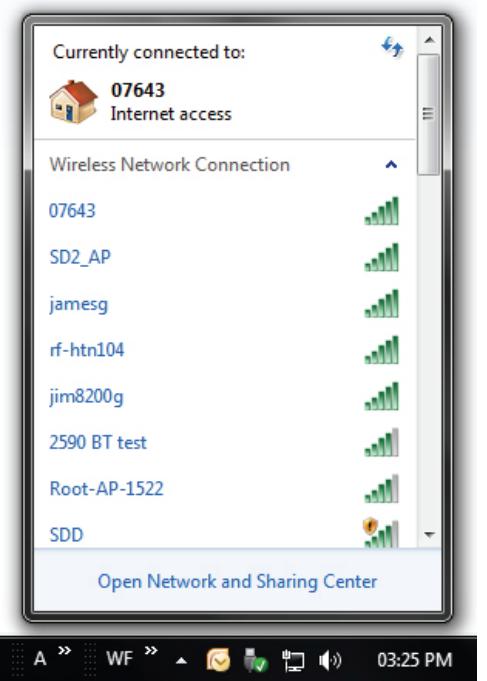

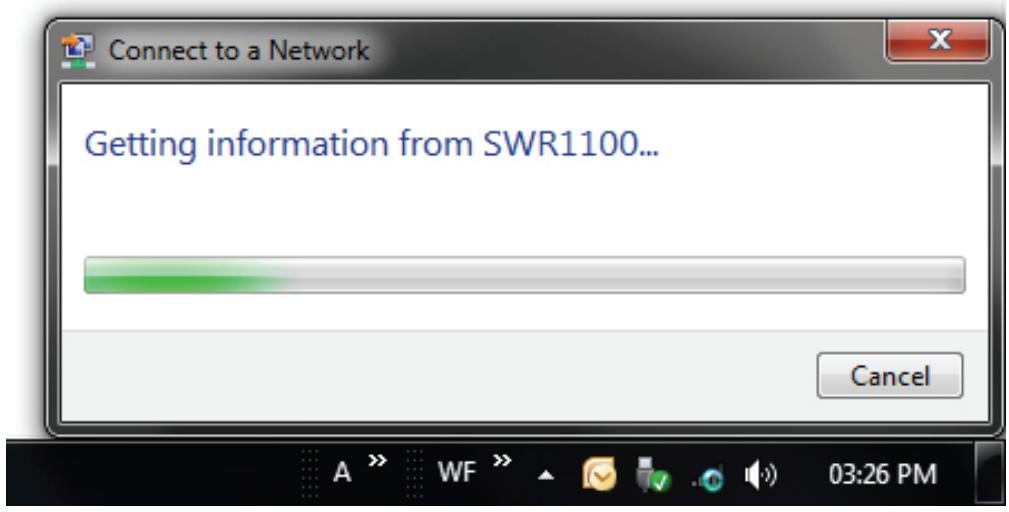

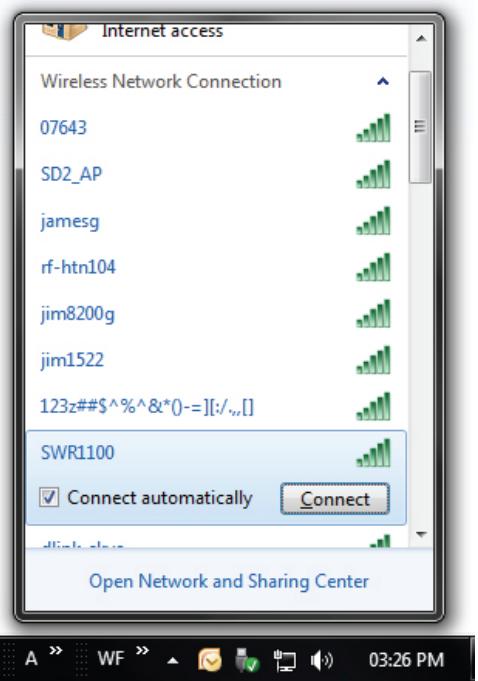

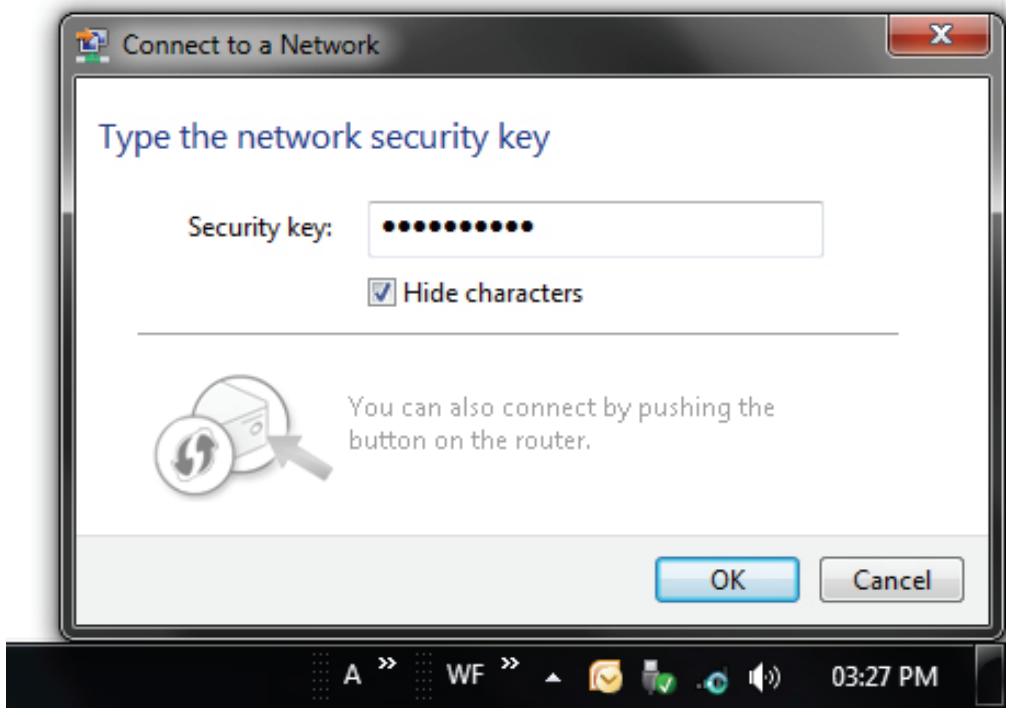

Sous Windows 7 117

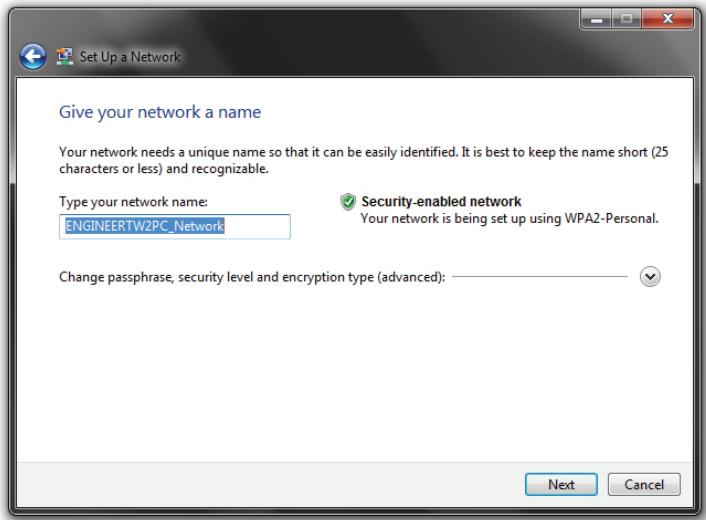

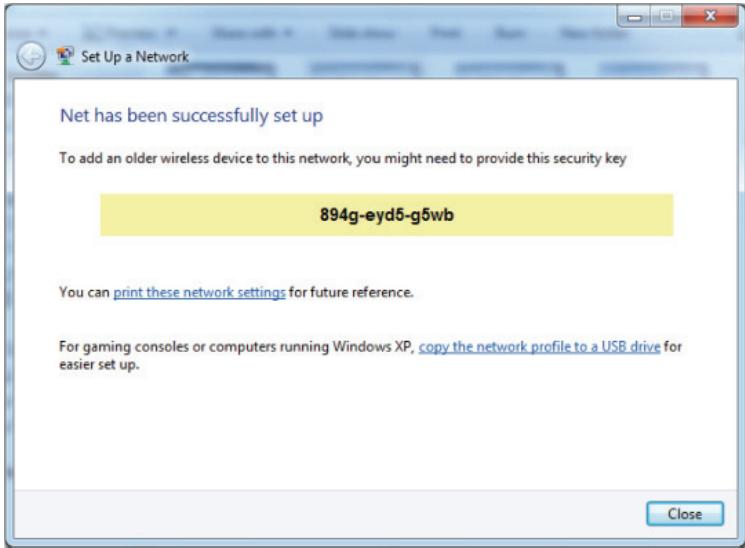

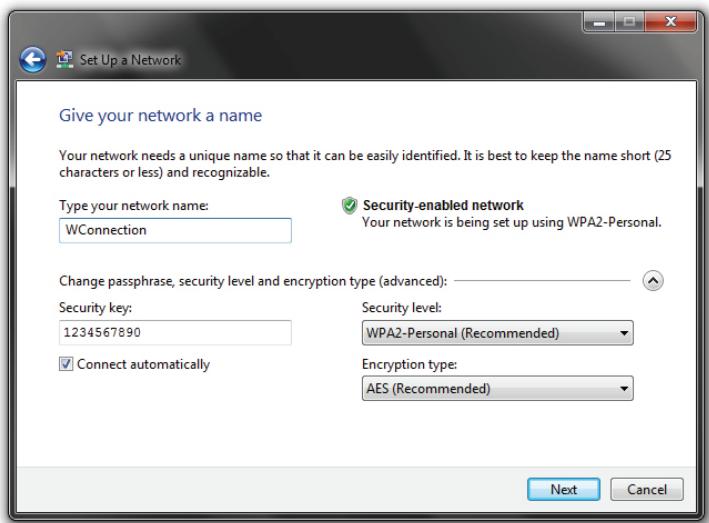

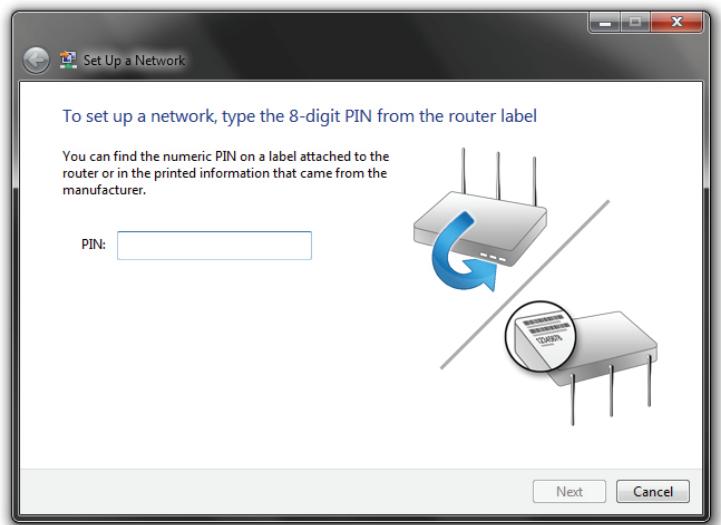

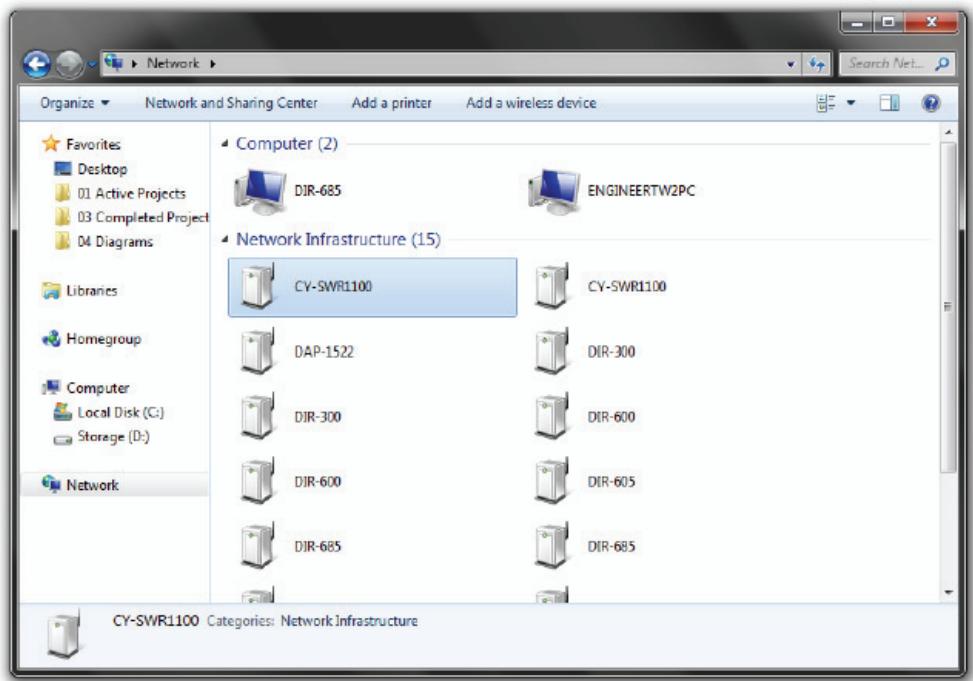

Utiliser Windows 7 et la fonction WPS 119

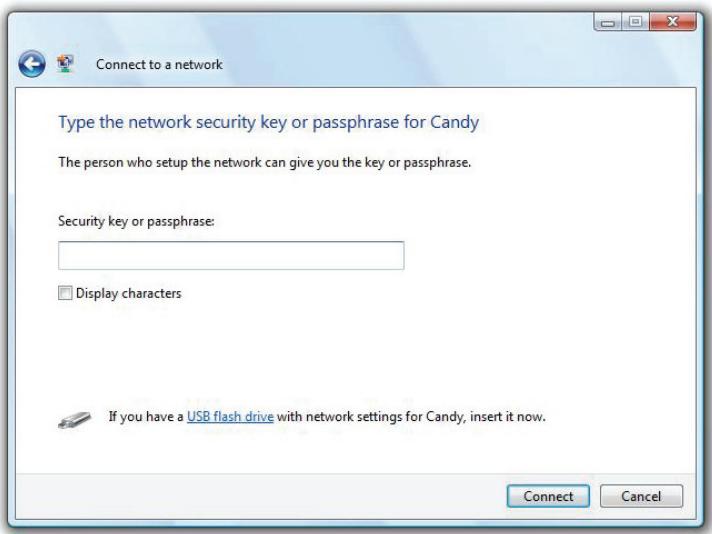

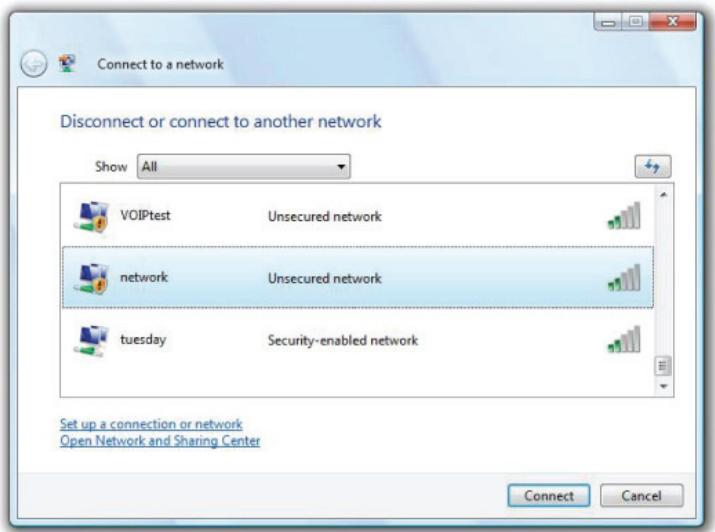

Sous Windows Vista 122

Sous Windows XP 124

Résolution des problèmes 125

Caracteristiques techniques 127

Présentation du produit

Contenu de la boîte

Vérifiez la présence des accessoires fournis ci-dessous:

Routeurs sans fil N DIR-645 équipé de la technologie SmartBeam™

Adaptateur secteur

Cable Ethernet

CD-ROM (avec logiciel d'installation et manuels)

Guide d'installation rapide

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle de ce produit risque de l'endommager et en annule la garantie.

Configuration système requise

Configuration réseau requise	• Modem DSL ou cable de type Ethernet • Clients sans fil IEEE 802.11n ou 802.11g • Ethernet 10/100/1000
Exigences relatives à l'utilitaire de configuration Web	Ordinateur avec: • Système d'exploitation Windows®, Macintosh ou Linux • Adaptateur Ethernet installé Configuration requise pour le navigateur : • Internet Explorer 6.0 ou une version supérieure • Chrome 2.0 ou une version supérieure • Firefox 3,0 ou une version supérieure • Safari 3,0 ou une version supérieure (avec Java 1.3.1 ou une version supérieure) Utilisateurs de Windows® : Vérifiez que vous avez installé la dernière version de Java. Visitez le site www.java.com pour télécharger la dernière version.
Configuration requise pour l'assistant d'installation sur CD	Ordinateur avec: • Windows® 7, Vista® ou XP avec Service Pack 2 • Adaptateur Ethernet installé • Lecteur de CD-ROM

À propos de ce produit

Ce guide de l'utilisateur fournit un excellent aperçu des fonctionnalités du routeur Internet sans fil DIR-645 de D-Link. Ce guide est basé sur la version actuelle du microprogramme/logiciel disponible pour ce produit et aborde quelques nouveaux sujets passionnants jamais vus sur cette ligne de produitsAAPARAVANT pour fournir une experience de lecture enrichissante et agir finalement comme un guide lors de l'installation et la maintenance de ce produit.

Caracteristiques

Le routeur sans fil N DIR-645 de D-Link équipé de la technologie SmartBeam™ est fourni avec une multitude de fonctions. La plupart de ces fonctions sont prévues sur un routeur Internet sans fil, mais il y a aussi celles qui sont propres aux produits D-Link.

• compatibilité avec les péripériques 802.11g : le DIR-645 reste parfaitement conforme à la norme IEEE 802.11g et peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11g existants.

• Fonctions de pare-feu avancées : L'interface Web affiche plusieurs fonctions de gestion avancées du réseau :

• Filtrage du content: filtrage du content en toute simplicité, basé sur l'adresse MAC, l'URL et/ou le nom de Domaine.

• Gestion des filtres : ces filtres peuvent etre gerais pour etre actifs certains jours ou pendant une certaine durée (en heures ou minutes).

• Sessions multiples/simultanées sécurisés : le DIR-645 peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L'utilisateur derrière le DIR-655 peut donc acceder en toute sécurité aux réseaux d'entreprise.

• Assistant de configuration convivial : Grâce à son interface Web simple d'utilisation, le DIR-645 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.

Description du matériel

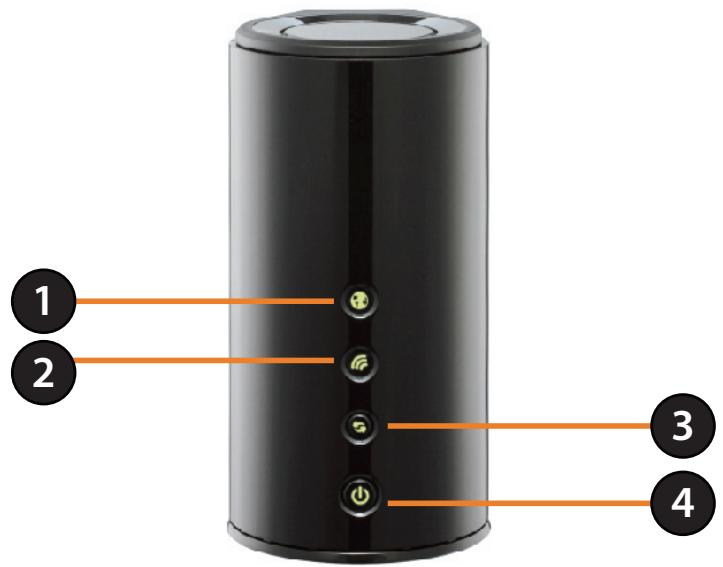

Façade

1	Voyant Internet	Unvoyant vert fixe indique que la négociation de la connexion Internet a réussi.
2	Voyant sans fil	Unvoyant vert fixe indique que le périphérique est prét à étabir une connexion.
3	Voyant et bouton WPS	Appuyez sur le bouton WPS pendant 1 seconde pour lancer le processus WPS. Le bouton clignote en vert pendant l'établissement d'une connexion WPS. Il reste allumé en vert pendant 5 secondes si une connexion WPS a été établie avec succès.
4	Voyant/bouton d'alimentation	Appuyez sur le bouton pour allumer le périphérique. Le voyant s'allume fixement en vert pour indiquer que l'appareil est sous tension. Rappuyez sur le bouton pour lemettre hors tension.

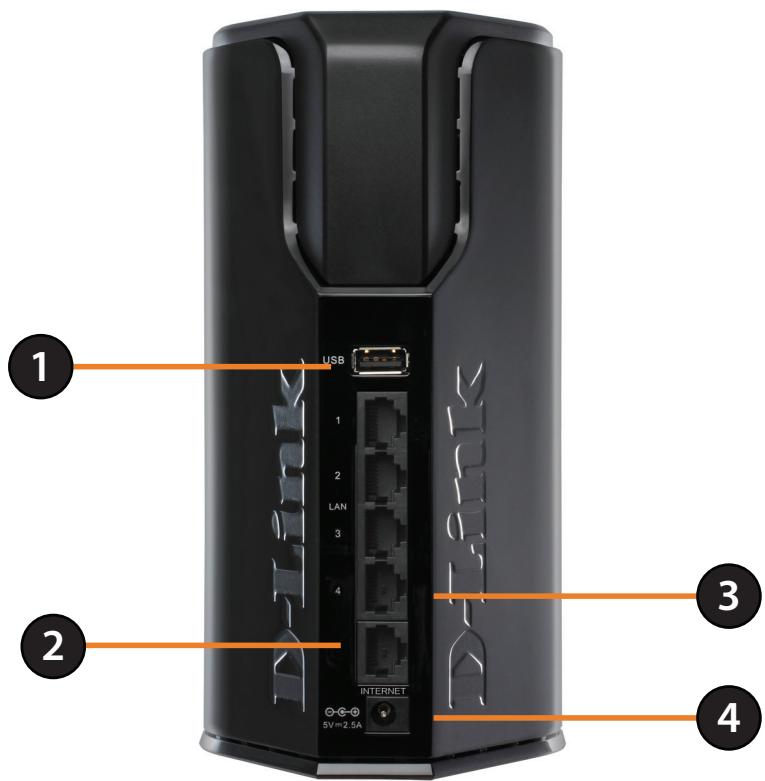

Panneau arrête

1	USB	Utilisez ce port pour connecter une imprimante USB 2.0 ou un pérophérique de stockage.
2	Port Internet	Le port Internet (Réseau étendu) peut être utilisé pour des connexions comme celles d'un modem DSL/Câble.
3	Ethernet-Ports	Les quatre ports du réseau local peuvent être utilisés pour des connexions du réseau local 10/100/1000 Mbits/s.
4	Fiche d'alimentation	Prise pour l'adaptateur secteur fourni.

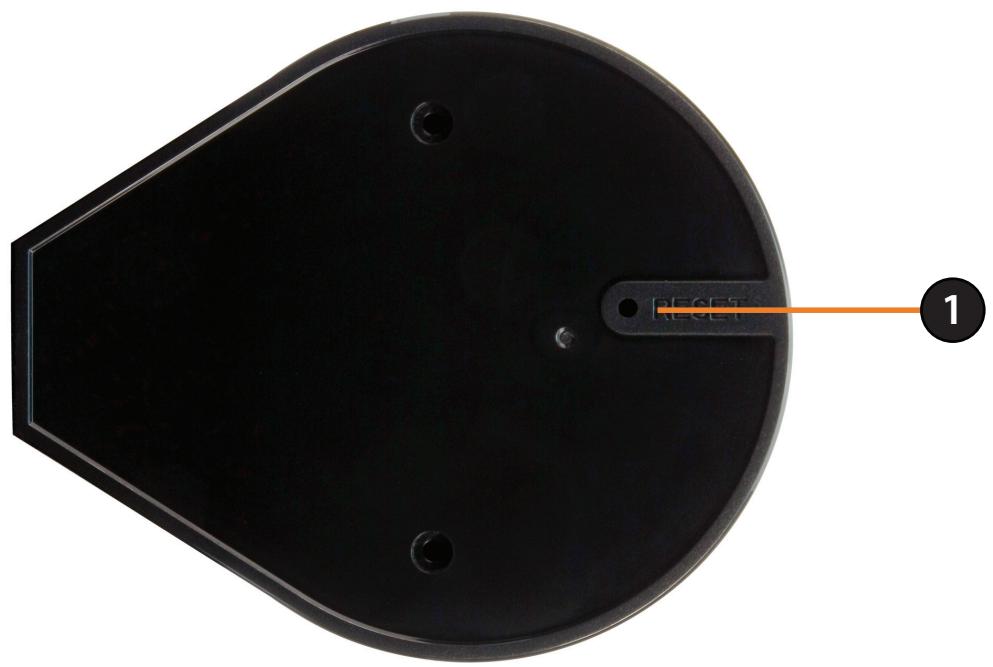

Panneau inférieur

1

Bouton de réinitialisation

Appuyez sur ce bouton pour restaurer les paramètres par défaut du périhérique.

Installation du matériel

Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, le grenier ou le garage.

Avant de commencer

Le routeur est conçu pour être utilisé avec le port Ethernet de votre modem haut débit. Si vous utilisiez une connexion USB avant d'utiliser le routeur, vous doivent utiliser cette modem et débrancher son cable USB. Connectez un cable Ethernet au port du réseauétendu/Internet du routeur, puis rallumez le modem. Dans certains cas, vous devrez appeler cette FAI pour qu'il modifie votre type de connexion (USB à Ethernet).
- Si vous possédez un DSL et que vous给您 connectez par PPPoE, veillez à désactiver ou désinstaller le logiciel PPPoE (par ex. WinPoet, Broadjump ou Internet 300) de votre ordinateur. Sinon, vous ne pourrez pas vous connecter à Internet.
Lorsque you executez l'assistant de configuration du CD D-Link, verifie que voitre ordinateur est connecte a Internet et qu'il est en ligne; sinon, l'assistant ne fonctionnera pas. Si you avez disconnecte un materiel, commencez par reconnectacter l'ordinateur au modem et verifie que you etes en ligne.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le routeur you permet d'acceder a votre reseau a l'aide d'une connexion sans fil de presque n'importe ou dans les limites de la portee de fonctionnement de votre reseau sans fil. Youvez toutefois garder a l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets a travers lesquels les signaux sans fil doit passer pouvoir limiter la portee. Les portees varient en fonction des types de materiau et du bruit RF (radiofrequency) de fond de votre domicile ou votre bureau. Pour optimiser la portee de votre reseau sans fil, suivez ces conseils de base:

1. Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres péripériques du réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres. Placez les appar兼ls de façon à limiter le nombre de murs et/ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur. Pour obtenir une meilleure réception, placez les apparéils de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par des portes ouvertes ou une cloison sèche. Certains matériaux, comme le verre, le métal, la brique, l'isolant, le béton et l'eau peuvent affecter les performances sans fil. De grands objets, comme des aquariums, des miroirs, des classeurs, des portes métalliques et des tiges en aluminium peuvent également nuir à la portée.
4. Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
5. Si vous utilisez des téléphones sans fil de 2,4 GHz, vérifie que leur base est aussi éloignée que possible de votre péripérisque sans fil La base transmet un signal, même si le téléphone n'est pas utilisé. Il arrive que les téléphones sans fil, les péripérisques sans fil X-10 et l'équipement électronique (par ex. ventilateurs plafonniers, éclairages fluorescentes et systèmes de sécurité privés) dégradent considérablement la connectivité sans fil.

Connexion au modem cable/DSL/satellite

Si vous connectez le routeur à un modem cable/DSL/satellite, veuillez procéder comme suit :

1. Placez le routeur dans un lieu ouvert et central. Debranche z'adaptateur secteur du routeur.
2. Éteignez votre modem. S'il n'y a pas d'interrupteur Marche/Arrêt, débranchez l'adaptateur secteur du modem. Éteignez votre ordinateur.
3. Debranchez le cable Ethernet (qui relie l'ordinateur au modem) de votre ordinateur et raccordez-le au port Internet.
4. Branchez un cable Ethernet dans l'un des ports LAN du routeur. Branchez l'autre extrémité au port Ethernet de votre ordinateur.
5. Allumez ou branchez votre modem. Attendeze qu'il s'initialise (environ 30 secondes).
6. Branchez l'adaptateur secteur au routeur, puis à une prise ou une multiprise. Attendez environ 30 secondes que le routeur s'initialise.
7. Allumez votre ordinateur.
8. Vérifiez que levoyant d'alimentation du routeur sont allumés.Si levoyant d'alimentation ne s'allume pas,verifiez que vos ordinateur,modem et routeur sont sous tension,puis que les cables sont correctement branchés.
9. Dans une section ultérieure de ce manuel, nous aborderons plus en détaill la configuration par interface Web du routeur.

Configuration

Cet section you indique comment configurer voyage nouveau routeur sans fil D-Link à l'aide de l'utilitaire de configuration Web.

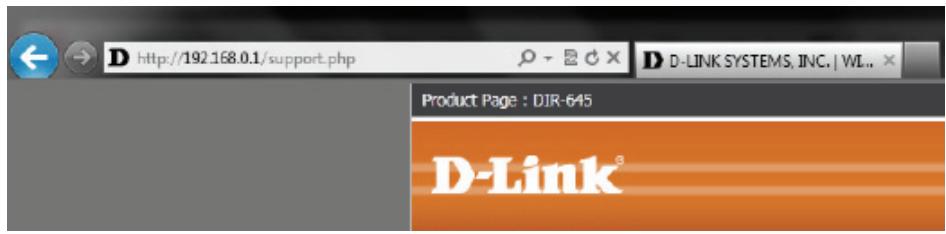

Utilitaire de configuration Web

Pour acceder à l'utilitaire de configuration, ouvre un navigateur Web (par ex. Internet Explorer), puis saisissez l'adresse IP du routeur (192.168.0.1).

Voussouspoucezaussivousconnectorentapantle nomNetBIOS dans la barred'adresse(http://dlinkrouter).

Sélectionnez Admin dans le menu déroulant, puis saississez votre mot de passer. Le mot de passer est vide par défaut.

Si le message d'erreur Impossible d'afficher la page s'affiche, veuilles consulter la section Résolution des problèmes pour obtenir de l'aide.

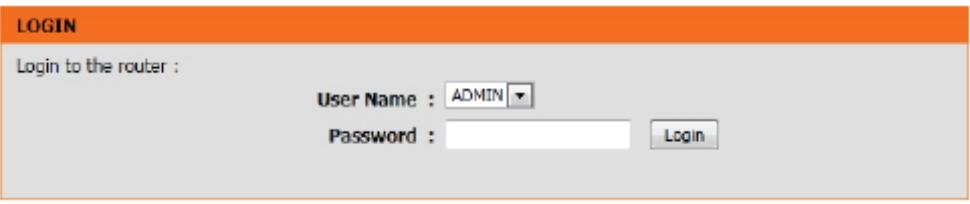

Pour vous connecter au routeur, procédez comme suit :

• Sélectionnez l'option ADMIN dans le menu déroulant, puis saisissez votre mot de passer. Le champ du mot de passer est vide par défaut.
• Cliquez sur le bouton Login (Connexion) pour vous connecter au routeur.

Assistant de configuration

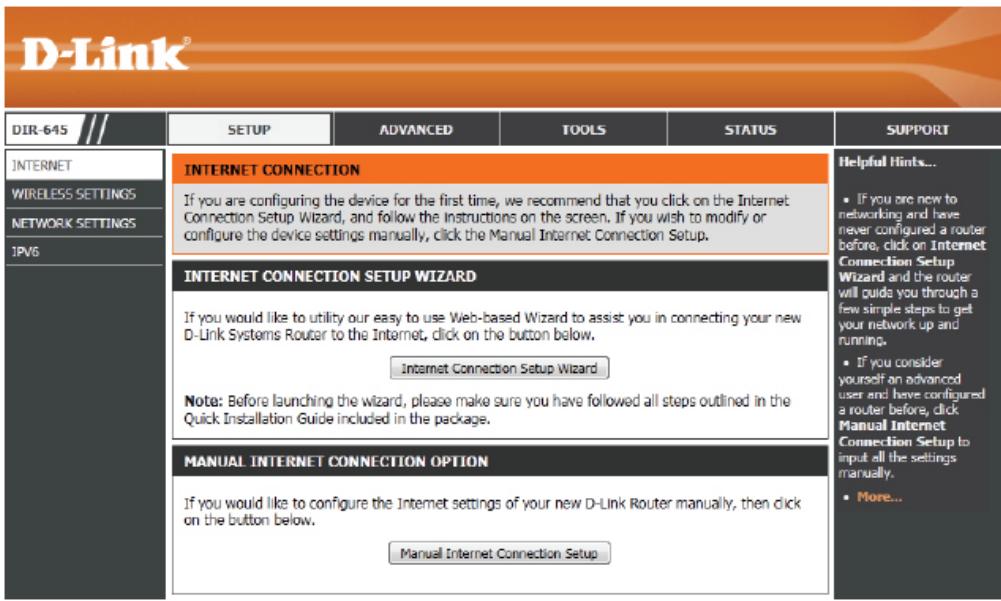

Connexion Internet

Cliquez sur Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) pour configurer votre routeur rapidement. Passez à la page suivante.

Pour saisir vos paramètres sans executer l'assistant, cliquez sur Configuration manuelle et passez à la page 20.

Assistant de configuration de connexion Internet

Quand vous configUREZ le routeur pour la première fois, nous vous conseillons de cliquer sur le bouton Internet Connection Setup Wizard(Assistant de configuration de connexion Internet) et de suivre les instructions qui s'affichent à l'écran. Cet assistant est conçu pour aider l'utilisateur en lui fournissant une méthode rapide et facile pour configurer la connectivité Internet de ce routeur.

A tout moment au cours de l'exécution de l'Assistant de configuration de connexion Internet, l'utilisateur peut cliquer sur le bouton Cancel (Annuler) pour annuler les modifications apportées et returner à la page Internet principale. L'utilisateur peut également cliquer sur le bouton Prev (Précédent) pour revenir à la fenêtre précédente pour reconfigurer.

Cet assistant vous guidera étape par étape pour configurer notre nouveau routeur D-Link et vous connecter à Internet.

Cliquez sur Next (Suvient) pour continuer.

Étape 1 : Définissez votre mot de passer

Par défaut, le routeur D-Link ne possèdeaucun mot de passer configuré pour permettre l'accès administrateur aux pages de configuration Web. Pour sécuriser vosere nouveau périphérique de mise en réseau, veuillez saisir et vérifier un mot de passés dans les espaces prevus. Les deux mots de passage doivent correspondre.

Cliquez sur Next (Suvient) pour continuer.

INTERNET CONNECTION

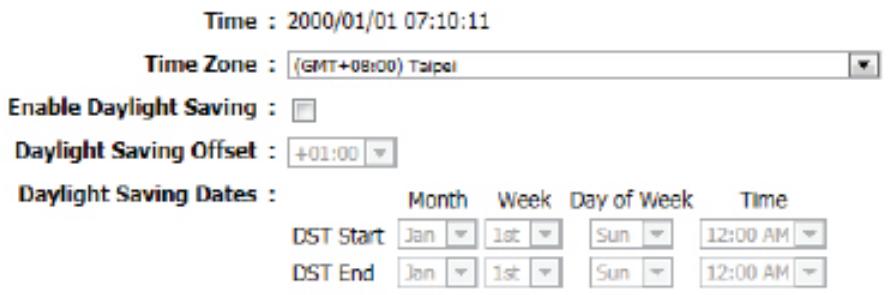

Étape 2 : Sélectionnez votre fuseau horsaire

Selectionnez le fuseau hora correspondant à votre zone. Vous aurez besoin de ces informations pour configurer les options du routeur qui sont basées sur le temps.

Cliquez sur Suivant pour continuer.

Étape 3 : Connexion Internet

lci l'utilisateur pourrait configurer la connectivité Internet de ce périphérique. Si la connexion de votre FAI est répertoriée dans le menu déroulant, sélectionnez-la et cliquez sur Next (Suivant). Si la connexion de votre FAI n'est pas répertoriée, vous pouvez passer à la sélection de l'une des autres méthodes manuelles de connexion Internet ci-dessous.

Dynamic IP Choisissez cette option si votre connexion Internet Address (Adresse vous fournit automatiquement une adresse IP. La IP dynamique): plupart des modems câblés utilisent ce type de connexion.

PPPoE: Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passer PPPoE. La plupart des modems DSL utilisent ce type de connexion.

PPTP : Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passer PPTP.

L2TP : Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passer L2TP.

Static IP Address Choisissez cette option si vous fournisseur d'accès (Adresse IP Internet vous a fourni des informations relatives à statique): l'adresse IP à configurer manuellement.

STEP 2: SELECT YOUR TIME ZONE

Étape 3 : Connexion Internet (adresse IP dynamique)

Après avoir sélectionné la méthode de connexion Internet avec Dynamic IP Address (Adresse IP dynamique), la page suivante apparait.

Adresse MAC: Saisissez l'adresse MAC de la passerelle Internet (branchée sur le port Internet de ce périphérique) ici.

Bouton Clone Si le PC de configuration sert également de (Cloner): passerelle Internet, cliquez sur le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour copier l'adresse MAC du PC dans l'espace prévu. Si vous n'étés pas sur, laissez le champ Adresse MAC vide.

Nom d'hôte: Saisissez le nom d'hôte ici. Vous devrez peut-être également fournir un nom d'hôte. Si vous ne possédez pas ces informations ou si vous ne les connaissiez pas, contactez votre fournisseur d'accès Internet.

Primary DNS Saisissez l'adresse IP du DNS principal ici. Address (Adresse DNS principale):

DHCP CONNECTION (DYNAMIC IP ADDRESS)

Secondary Saisissez l'adresse IP du DNS seconde ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour DNS Address une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

(Adresse DNS

seconde) :

Cliquez sur Suivant pour continuer.

Étape 3 : Connexion Internet (PPPoE)

Après avoir sélectionné la méthode de connexion Internet PPPoE, la page suivante apparait :

Address Ici, l'utilisateur peut préciser si cette connexion Mode (Mode d'adresse): Internet nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPPoE nécessite généralement une configuration IP dynamique.

IP Address Saisissez l'adresse IP PPPoE ici. Cette option n'est (Adresse IP): disponible que si IP statique est selectionné.

Nom Saisissez le nom d'utilisateur du compte PPPoE ici.
d'utilisateur : Cette information est fournie par le FAI.

Password (Mot Saisissez le mot de passer du compte PPPoE ici. de passer): Cette information est fournie par le FAI.

Verify Password Ressaisissez le mot de passer du compte PPPoE ici. (Confirmer le mot de passer):

Nom du service: Ce champ facultatif permet à l'utilisateur de saisir un nom de service pour identifier cette connexion Internet ici.

Primary DNS Saisissez l'adresse IP du DNS principal ici. Address (Adresse DNS principale):

Cliquez sur Next (Suvient) pour continuer.

Étape 3 : Connexion Internet (PPTP)

Après avoir sélectionné la méthode de connexion Internet PPTP, la page suivante apparait :

Address Mode Ici, l'utilisateur peut préciser si cette connexion Internet (Mode d'adresse): nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPTP nécessite généralement une configuration IP dynamique.

Adresse IP PPTP: Saisissez l'adresse IP PPTP ici. Cette option n'est disponible que si IP statique est sélectionné.

Masque de sous- Saisissez le masque de sous-réseau PPTP ici. réseau PPTP :

PPTP Gateway IP Saisissez l'adresse IP de la passerelle PPTP ici.

Address (Adresse

Adresse IP du Saisissez l'adresse IP du serveur PPTP ici. Elle est normalement serveur PPTP : identique à l'adresse IP de la passerelle PPTP.

Nom d'utilisateur: Saisissez le nom d'utilisateur PPTP ici.

Password (Mot de Saisissez le mot de passer PPTP ici.onne:

Verify Password Ressaisissez le mot de passer PPTP ici.

(Confirmer le mot de passer):

Primary DNS Saisissez l'adresse IP du DNS principal ici.

Address (Adresse DNS principale) :

Secondary DNS Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet Address (Adresse fonctionnelle, mais l'utilisation d'une deuxieme adresse DNS assure une plus grande stabilité.

DNS secondaire) :

Cliquez sur Next (Suvient) pour continuer.

Étape 3 : Connexion Internet (L2TP)

Après avoir sélectionné la méthode de connexion Internet L2TP, la page suivante apparait :

Address Mode Ici, l'utilisateur peut préciser si cette connexion Internet (Mode d'adresse): nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole L2TP nécessite généralement une configuration IP dynamique.

L2TP IP Address Saisissez l'adresse IP L2TP ici. Cette option n'est disponible (Adresse IP L2TP): que si IP statique est selectionné.

L2TP Subnet Mask Saisissez le masque de sous-réseau L2TP ici. (Masque de sous-réseau L2TP):

L2TP Gateway IP Saisissez l'adresse IP de la passerelle L2TP ici. Address (Adresse IP de la passerelle L2TP):

L2TP Server IP Saisissez l'adresse IP du serveur L2TP ici. Elle est normalement Address (Adresse IP identique à l'adresse IP de la passerelle L2TP. du serveur L2TP):

Nom d'utilisateur: Saisissez le nom d'utilisateur L2TP ici.
Password (Mot de saisissez le mot de passer L2TP ici.
passe):

Verify Password Ressaisissez le mot de passer L2TP ici. (Confirmer le mot de passer):

Primary DNS Saisissez l'adresse IP du DNS principal ici. Address (Adresse DNS principale):

Secondary DNS Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet Address (Adresse fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité. DNS secondaire):

Cliquez sur Next (Suvient) pour continuer.

Étape 3 : Connexion Internet (adresse IP statique)

Après avoir sélectionné la méthode de connexion Internet avec Static IP Address (Adresse IP statique), la page suivante apparait :

IP Address Saisissez l'adresse IP statique fournie par votre FAI (Adresse IP): ici.

Masque de sous- Saisissez le masque de sous-réseau fourni par réseau : votre FAl ici.

Gateway Saisissez l'adresse IP de la passerelle fournie par Address (Adresse yours FAI ici.

de la passerelle) :

Primary DNS Saisissez l'adresse IP du DNS principal ici.

Address (Adresse

DNS principale) :

Secondary Saisissez l'adresse IP du DNS secondaire ici. Ce DNS Address champ est normalement facultatif. Une seule (Adresse DNS adresse DNS est nécessaire pour une connexion secondaire): Internet fonctionnelle, mais l'utilisation d'une deuxieme adresse DNS assure une plus grande stabilité.

Cliquez sur Suivant pour continuer.

Configuration terminée!

Ceci est la dernière page de l'Assistant de configuration de connexion Internet.

Cliquez sur le bouton Connect (Connexion) pour enregistrer vos paramètres.

SETSTATICIPADDRESSCONNECTION

Cette page permet à l'utilisateur de configurer manuellement les paramètres de connexion Internet. Pour acceder à la page de configuration manuelle de la connexion Internet, cliquez sur le bouton Manual Internet Connection Setup (Configuration manuelle de la connexion Internet). Cette page permet de définir plusieurs paramètres lors de la configuration de la connexion Internet. Nous les aborderons de haut en bas.

À tout moment l'utilisateur peut enregistrer la configuration réalisée en cliquant sur le bouton Save Settings (Enregistrer les paramètres). Si vous choisissez d'annuler les modifications, cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres).

Type de connexion Internet

Dans cette section, l'utilisateur peut désir parmi une liste de types de connexion Internet qui peuvent être configurés et utilisés sur ce réseau. Les options sont : Static IP (IP statique), Dynamic IP (IP dynamique), PPPoE, PPTP, L2TP, et DS-Lite.

Après avoir sélectionné un type de connexion Internet spécifique, cette page sera actualisée automatiquement et affichera des champs de configuration propres au type de connexion Internet spécifique.

La configuration par défaut du réseau étendu de ce réseau est IP dynamique (DHCP). Cette option permet au réseau d'obtenir automatiquement une adresse IP à partir du périphérique qui est connecté au port Internet.

Remarque : Si vous n'êtes pas sur(e) du type de connexion Internet dont vous disposez, veillez contacter votre fournisseur d'accès Internet (FAI) pour obtenir de l'aide.

Nom d'hôte : Host Name (Nom d'hôte) est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Laissez ce champ vide si vous n'êtes pas sûr.

Utiliser la Cochez cette option si vous FAI utilise la méthode de monodiffusion: monodiffusion pour fournir des adresses IP.

DNS principal : Saisissez l'adresse IP du DNS principal ici.

Host Name : dinkrouter

DNS seconde: Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.

Adresse MAC: L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplaçer l'adresse MAC du port Internet par celle de la carte Ethernet.

Un autre type de connexion Internet est IP statique. Cette option permet à l'utilisateur de configurer manuellement le type de connexion Internet IP statique. Normalement, les informations saissies seront fournies par votre FAI.

IP Address Saisissez l'adresse IP statique fournie par votre FAI ici. (Adresse IP):

Masque de sous- Saisissez le masque de sous-réseau fourni par votre FAl ici. réseau :

Default Gateway Saisissez l'adresse IP de la passerelle fournie par votre FAI ici. (Passerelle par défaut):

DNS principal : Saisissez l'adresse IP du DNS principal ici.

DNS secondaire: Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1500 est la MTU par défaut.

MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour replacer l'adresse MAC du port Internet par celle de la carte Ethernet.

INTERNET CONNECTION TYPE

My Internet Connection is (Ma connexion Internet est) : PPPoE (nom d'utilisateur/mot de passer)

PPPoE est un autre type de connexion Internet. Cette option est généralement utilisée si vous avez une connexion Internet DSL. Assurez-vous d'enlever le logiciel PPPoE installé sur votre ordinateur avant d'utiliser ce type de connexion. La plupart des informations nécessaires pour ce type de connexion vous sont fournies par votre FAI.

Address Mode Ici, l'utilisateur peut préciser si cette connexion Internet (Mode d'adresse): nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPPoE nécessite généralement une configuration IP dynamique.
IP Address Saisissez l'adresse IP PPPoE ici. Cette option n'est disponible (Adresse IP): que si IP statique est selectionné.

Nom d'utilisateur: Saisissez le nom d'utilisateur du compte PPPoE ici. Cette information est fournie par le FAI.

Password (Mot de Saisissez le mot de passer du compte PPPoE ici. Cetteonne: information est fournie par le FAI.

Verify Password Ressaisissez le mot de passer du compte PPPoE ici.

(Confirmer le mot de passer):

Nom du service: Ce champ facultatif permet à l'utilisateur de saisir un nom de service pour identifier cette connexion Internet ici.

Mode de reconnexion: L'utilisez les boutons radiopour définirlemodèdereconnexion. L'utilisateur peut préciser un calendrier personnalisé ou l'option On Demand (À la demande), ou Manual (Manuel). Pour préciser un calendrier personnalisé, utilisez le menu déroulant pour selectionner un des calendriers définis dans la page Schedules (Calendriers). Pour creer un nouveau calendrier, cliquez sur le bouton New Schedule (Nouveau calendrier) pour ouvrir la page Schedules (Calendriers). Les calendriers seront abordés plus tard.

INTERNET CONNECTION TYPE

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée.

(Temps d'inactivité maximum):

DNS Mode (Mode : selectionné, ou elle permet à l'utilisateur de saisir manuellement ces adresses, lorsque Enter DNS Manually (Saisir les serveurs DNS manuellement) est selectionné.

Serveur DNS Saisissez l'adresse IP du DNS principal ici. principal :

Serveur DNS Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour seconde : une connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

Adresse MAC: L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplaçer l'adresse MAC du port Internet par celle de la carte Ethernet.

My Internet Connection is (Ma connexion Internet est) : PPTP (nom d'utilisateur/mot de passer)

PPTP est un autre type de connexion Internet. Cette option est généralement utilisée si vous avez une connexion Internet DSL sécurisée. La plupart des informations nécessaires pour ce type de connexion vous sont fournies par votre FAI.

Address Mode Ici, l'utilisateur peut préciser si cette connexion Internet (Mode d'adresse): nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole PPTP nécessite généralement une configuration IP dynamique.

Adresse IP PPTP: Saisissez l'adresse IP PPTP ici. Cette option n'est disponible que si IP statique est sélectionné.

Masque de sous- Saisissez le masque de sous-réseau PPTP ici. réseau PPTP :

PPTP Gateway IP Saisissez l'adresse IP de la passerelle PPTP ici.

Address (Adresse

Adresse IP du Saisissez l'adresse IP du serveur PPTP ici. Elle est normalement serveur PPTP: identique à l'adresse IP de la passerelle PPTP.

Nom d'utilisateur: Saisissez le nom d'utilisateur PPTP ici.

Password (Mot de Saisissez le mot de passer PPTP ici.onne:

Verify Password Ressaisissez le mot de passer PPTP ici.

(Confirmer le mot de passer):

Mode de Utilisezlesboutons radiopourdefinirlemode dereconnexion.

reconnexion: L'utilisateur peut préciser un calendrier personnelisé ou l'option On Demand (À la demande), ou Manual (Manuel). Pour préciser un calendrier personnelisé, utilisez le menu déroulant pour selectionner un des calendriers définis dans la page Schedules (Calendriers). Pour creer un nouveau calendrier, cliquez sur le bouton New Schedule (Nouveau calendrier) pour ouvrir la page Schedules (Calendriers). Les calendriers seront abordés plus tard.

INTERNET CONNECTION TYPE

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez

(Temps d'inactivité Reconnexion automatique.

maximum) :

Serveur DNS Saisissez l'adresse IP du DNS principal ici.

principal :

Serveur DNS Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une

secondaire : connexion Internet fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1400 est la MTU par défaut.

MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé

(Adresse MAC): de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.

My Internet Connection is (Ma connexion Internet est) : L2TP (nom d'utilisateur/mot de passer)

L2TP est un另一种 type de connexion Internet. Cette option est généralement utilisée si vous avez une connexion Internet DSL sécurisée. La plupart des informations nécessaires pour ce type de connexion vous sont fournies par votre FAI.

INTERNET CONNECTION TYPE

Address Mode Ici, l'utilisateur peut préciser si cette connexion Internet (Mode d'adresse): nécessite l'utilisation d'une adresse IP dynamique ou statique. Le protocole L2TP nécessite généralement une configuration IP dynamique.

L2TP IP Address Saisissez l'adresse IP L2TP ici. Cette option n'est disponible (Adresse IP L2TP): que si IP statique est selectionné.

L2TP Subnet Mask Saisissez le masque de sous-réseau L2TP ici.

(Masque de sousréseau L2TP):

L2TP Gateway IP Saisissez l'adresse IP de la passerelle L2TP ici.

Address (Adresse IP de la passerelle L2TP) :

L2TP Server IP Saisissez l'adresse IP du serveur L2TP ici. Elle est normalement Address (Adresse IP identique à l'adresse IP de la passerelle L2TP. du serveur L2TP):

Nom d'utilisateur: Saisissez le nom d'utilisateur L2TP ici.

Password (Mot de Saisissez le mot de passer L2TP ici.onne:

Verify Password Ressaisissez le mot de passer L2TP ici.

(Confirmer le mot de passer):

Mode de reconnexion: Utilisezlesboutonsradiopourdéfinirlemodederecomn connexion. L'utilisateur peut préciser un calendrier personnelé ou l'option On Demand(À la demande), ou Manual (Manuel). Pour préciser un calendrier personnelé, utilisez le menu déroulant pour selectionner un des calendriers définis dans la page Schedules (Calendriers). Pour creer un nouveau calendrier, cliquez sur le bouton New Schedule (Nouveau calendrier) pour ouvrir la page Schedules (Calendriers). Les calendriers seront abordés plus tard.

L2TP INTERNET CONNECTION TYPE:

Temps d'inactivité Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez Reconnexion maximum: automatique.

Serveur DNS Saisissez l'adresse IP du DNS principal ici. principal :

Serveur DNS Saisissez l'adresse IP du DNS secondaire ici. Ce champ est normalement facultatif. Une seule adresse DNS est nécessaire pour une connexion Internet secondaire: fonctionnelle, mais l'utilisation d'une deuxième adresse DNS assure une plus grande stabilité.

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec vos rfai specifie. 1400 est la MTU par defaut.

MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplaçer l'adresse MAC du port Internet par celle de la carte Ethernet.

DS-Lite est un autre type de connexion Internet.

Après avoir sélectionné DS-Lite, les paramètres suivants pourront être configurés :

DS-Lite Sélectionnez DS-Lite DHCPv6 Option pour Configuration laisser le routeur attribuer les adresses IPv6 (Configuration de AFTR automatiquement. Sélectionnez Manual DS-Lite): Configuration (Configuration manuelle) pour saisir manuellement l'adresse IPv6 AFTR.

AFTR IPv6 Address
(Adresse IPv6)
Après avoir sélectionné l'option de configuration manuelle ci-dessus, l'utilisateur peut saisir l'adresse AFTR): IPv6 AFTR utilisé ici.

B4 IPv4 Address Saisissez la valeur de l'adresse IPv4 B4 utilisé ici. (Adresse IPv4 B4):

WAN IPv6 Address Une fois la connexion établie, l'adresse IPv6 du réseau (Adresse IPv6 du étendu sera affichée ici. réseau étendu):

IPv6 WAN Une fois la connexion établie, l'adresse de la passerelle Default Gateway IPv6 par défaut du réseau étendu sera affichée ici. (Passerelle IPv6 par défaut du réseau étendu):

Cliquez sur le bouton Save Settings (Enregisterr les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

INTERNET CONNECTION TYPE

My Internet Connection Is : DS-Lite

Cette page permet à l'utilisateur de configurer les paramétres sans fil de ce périphérique. Il existe 3 façon de configurer les paramétres sans fil en utilisant ce routeur. Tout d'abord, l'utilisateur peutCHOISIR d'utiliser le Wireless Connection Setup Wizard (l'Assistant de connexion sans fil) rapide et facile. Deuxiemelement, l'utilisateur peutCHOISIR d'utiliser le WPS (Wi-Fi Protected Setup). Enfin, l'utilisateur peut configurer manuellement les paramétres sans fil.

Wireless Settings (Paramètres sans fil) : Assistant de configuration de connexion sans fil

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Pour lancer l'assistant de configuration de connexion sans fil, cliquez sur le bouton Wireless Connection Setup Wizard (Assistant de configuration de connexion sans fil).

Étape 1: Au cours de cette étape, l'utilisateur doit saisir un nom de réseau sans fil ou SSID. Saisissez le nouveau nom SSID dans les espaces prévus à cet effet. Ensuite, l'utilisateur peut désir entre deux configurations de l'assistant de sécurité sans fil. L'utilisateur peut selectionner 'Automatically assign a network key' (Attribuer une clé de réseau automatique), dans ce cas, le routeur générale automatique une clé pré-partagée WPA/WPA2 en utilisant les méthodes de chiffrement TKIP et AES, ou il peut selectionner 'Manually assign a network key' (Attribuer une clé de réseau manuellement), l'utilisateur est alors invite à saisir manuelle une clé pré-partagée WPA/WPA2 en utilisant les méthodes de chiffrement TKIP et AES.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale.

WIRELESS SETTINGS

Étape 2 : Cette étape n'est disponible que si l'utilisateur a sélectionné 'Manually assign a network key' (Attribuer une clé de réseau manuelle) à l'étape précédente. Ici, l'utilisateur peut saisir manuelle la clé pré-partagée WPA/WPA2 dans l'espace prévu pour Wireless Security Password (Mot de passer de sécurité sans fil). La clé saisie doit comprendre entre 8 et 63 caractères. Rappelez-vous, cette clé est utilisée lorsque des clients sans fil veulent se connecter à ce périphérique. Veuillez donc vous rappeler cette clé pour éviter tout problème à l'avoir.

Cliquez sur le bouton Prev (Prec) pour revenir à la page précédente. Cliquez sur le bouton Next (Suvient) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale.

Setup Complete (Configuration terminée): Cette page permet à l'utilisateur d'afficher les configurations effectuees et de vérifier si elles sont correctes.

Cliquez sur le bouton Prev (Prec) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale. Cliquez sur le bouton Save (Enregister) pour accepter les modifications effectuees.

Après avoir cliqué sur le bouton Save (Enregisterr), le périphérique enregistrrez les paramètres et revient à la page sans fil principale.

Si vos clients sans fil prenrent en charge la méthode de connexion WPS, cet assistant WPS peut être utilisé pour étabir une connexion sans fil entre ce péripérisque et les clients sans fil d'un simpleblick sur le bouton WPS. L'assistant WPS est spécialement concu pour aider les utilisateurs de base du réseau en leur fournissant une série d'instructions simples, étape par étape, pour connecter des clients sans fil à ce routeur à l'aide de la méthode WPS.

Pour lancer l'assistant WPS, cliquez sur le bouton Add Wireless Device with WPS (Ajouter un périhérique sans fil avec WPS).

Étape 1: Cette étape permet à l'utilisateur deCHOISIR entre deux options. Vous pouvezCHOISIR Auto (Automatique) si le client sans fil prend en charge le WPS ou Manual (Manuel) dans le cas contraire.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suvivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour annérer les changements apportés et revenir à la page sans fil principale.

Étape 2 :Après avoir sélectionné Auto, la page suivante s'affiche. Il y a deux façon d'ajouter un périphérique sans fil qui prend en charge le WPS. Tout d'abord, il y a la méthode PIN (Nombre d'identification personnel). Cette méthode invite l'utilisateur à saisir un code PIN. Ce code PIN doit être identique sur le client sans fil. Ensuite, il y a la méthode PBC (Configuration par bouton-poussoir). Cette méthode permet au client sans fil de se connecter à ce périphérique en appuyant sur le bouton PBC.

Cliquez sur le bouton Prev (Prec) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale.

Étape 2 :ÀpRES avoir sélectionné Manual, (Manuel) la page suivant s'affiche. Cette page permet à l'utilisateur d'afficher les paramètres sans fil de ce routeur. Les clients sans fil doivent configurer leurs paramètres sans fil afin qu'ils soient identiques aux paramètres affichés sur cette page pour que la connexion puisse être établie. Cette option est destinée aux clients sans fil qui ne peuvent pas utiliser la méthode WPS pour se connecter à ce périphérique.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suvivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale. Cliquez sur le bouton Wireless Status (État du réseau sans fil) pour acceder à la page d'etat du réseau sans fil et afficher les clients sans fil connectés à ce périphérique.

Wireless Settings (Paramètres sans fil) : Configuration manuelle du réseau sans fil

L'option de configuration manuelle du réseau sans fil permet aux utilisateurs de configurer manuellement les paramètres sans fil de son périphérique. Réservée aux utilisateurs experimentés, cette option inclut tous les paramètres pouvant être configurés pour assurer une connectivité sans fil.

Pour afficher la page de configuration manuelle du réseau sans fil, cliquez sur le bouton Manual Wireless Connection Setup (Configuration manuelle du réseau sans fil).

Cette page permet à l'utilisateur de configurer tous les paramètres se rapportant à la connectivité sans fil de ce routeur.

STEP 2: CONNECT YOUR WIRELESS DEVICE

Les paramètres suivants pourront être configurés :

Wireless Band Affiche la bande sans fil en cours de configuration. Cette (Bande de option permet de configurer les paramétres suivants de la fréquences sans fil): bande de 2,4GHz.

Enable Wireless Cochez cette case pour activer la fonction sans fil. Si vous ne voulez pas utiliser le réseau sans fil, découvert la case pour désactiver toutes les fonctions de réseau sans fil. Sélectionnez la plage horapendant laquelle vous souhaitez que votre réseau sans fil soit activé. Le calendrier peut être définir sur Always (Toujours). Les calendriers que vous créez apparaissent dans le menu déroulant. Cliquez sur New Schedule (Nouveau calendrier) pour créé un nouveau calendrier.

Nom du réseau sans fil: Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Définissez un nom (32 caractères maximum). Le SSID est sensible à la casse. Activer Auto Channel (Canal automatique)

WIRELESS NETWORK SETTINGS

Wireless Band: 2.4GHz Band

802.11 Mode (Mode L'utilisateur peut selectionner manuellement la bande de frquence a utiliser avec ce réseau sans fil. 802.11):

Activer le balayage Le paramètre de selection automatique du canal permet à ce périphérique de selectionner le canal prsentant le moins d'interférences.

automatique des canaux :

Wireless Channel Par defaut, il s'agit du canal 1. Voupouvez le modifier afin qu'il corresponde au parametre du canal d'un reseau sans fil existant ou pour personaliser (Canal sans fil): le reseau sans fil. Si vous activez la selection automatique du canal, cette option est grisée.

Transmission Sélectionné la vitesse de transmission. Il est vivement recommandé de sélectionner Best (Automatic) [La meilleure (Automatique)].

Largeur de canal : Dans la bande de fréquence 802.11n, l'utilisateur a la possibilité de désirir entre une largeur de bande de 20 MHz ou de 20/40 MHz.

État de visibilité : L'option Invisible vous permet de masquerifier votre réseau sans fil. Si vous désisissez la valeur Visible, le nom de votre réseau sans fil est diffusé à quiconque se trouve à portée de votre signal. Si vous n'utilise aucun mode de chiffrement, n'importe qui est en mesure de se connecter à votre réseau. En revanche, si vous désactiverz l'option, toute personne souhaitant se connecter au réseau sans fil devra entrer manuellement le nom du réseau (SSID) sur le client concerné.

Par défaut, la sécurité sans fil de ce réseau est désactivée. L'option suivante permet à l'utilisateur d'activer ou de désactiver la sécurité sans fil pour la bande de fréquence de 2,4 GHz. Deux types de chiffrement sont disponibles : WEP ou WPA/WPA2.

Mode de sécurité sans fil : WEP

Wired Equivalent Privacy (WEP) représentée la forme de chiffrement la plus élémentaire utilisée sur des reseaux sans fil. Mème s'il s'agit d'une méthode de sécurité réputée « faible », c'est toujours mistrçés que rien. Comme certains adaptateurs sans fil plus anciers prènnant uniquement en charge le chiffrement WEP, cette méthode de chiffrement est encore utilisée aujourd'hui.

WEP Key Length L'utilisateur peut spécifier une clé de chiffrement de 64 bits (Longueur de la clé ou de 128 bits.

WEP):

Authentication L'authentication est un processus par lequellerouteur vérifie (Authentication): l'identité d'un périhérique réseau qui tente de joindre le réseau sans fil. Lorsque vous utilisez le WEP, ce périhérique peut être authentifié de deux façon différentes. Open System (Système ouvert) autorise tous les périhériques réseaux à communiquer avec le routeur avant que la clé de chiffrement nécessaire pour pouvoir acceder au réseau ne leur soit demandée. Shared Key (Clé partagée) demande à tous les périhériques réseaux tentant de communiquer avec le routeur de fournir la clé de chiffrement nécessaire pour acceder au réseau avant qu'ils ne soient autorisés à communiquer avec le routeur.

WIRELESS SECURITY MODE

Security Mode : None

WIRELESS SECURITY MODE

Security Mode : WEP

WEP

WEP Key 1 (Clé Saisissez la clé WEP utilisée. Dans le cas des clés de 64 bits, vous doivent entre 10 caractères hexadécimaux dans chaque champ. Dans le cas des clés de WEP 1): 128 bits, vous doivent entre 26 caractères hexadécimaux dans chaque champ. Un caractère hexadécimal correspond tant à un chiffre de 0 à 9 qu'à une dette de A à F. Vous pouvez également entre toute chaîne de texte dans le champ Clé WEP. Dans ce cas, ce texte est converti en clé hexadécimale par le biais des valeurs ASCII des caractères. Vous pouvez saisir un maximum de 5 caractères de texte pour les clés de 64 bits et un maximum de 13 caractères pour les clés de 128 bits.

Mode de sécurité sans fil : WPA-Personal

Wi-Fi Protected Access (WPA) constitue la méthode de chiffrement la plus avancée et à jour utilisée aujourd'hui. Il s'agit de l'option de sécurité sans fil recommmandée. WPA prend en charge deux structures d'authentication. Personnel (PSK) et Entreprise (EAP). Personnel requiert uniquement l'utilisation d'une phrase de passée (Secret partagé) pour la sécurité.

Les paramètres suivants pourront être configurés :

WPA Mode WPA est l'ancienne norme; sélectionnez cette (Mode WPA): option si le client utilisé avec le routeur ne prend que l'ancienne norme en charge. WPA2 est la nouvelle version renforcée de la norme de sécurité IEEE 802.11i. Avec l'options « WPA2», le routeur tente WPA2 en premier mais revient à WPA si le client ne prend que cette norme en charge. Avec l'options « WPA2 Only » (WPA2 seulement), le routeur ne s'associe qu'aux clients qui prennant également la sécurité WPA2 en charge.

Cipher Type Sélectionnez le type de chiffrement approprié à (Type de utiliser. Les options disponibles sont Temporal Key chiffrement): Integrity Protocol (TKIP), Advanced Encryption Standard (AES) et Both ([Les deux] et AES).

Group Key Saisissez la durée avant que la clé de groupe Update Interval utilisé pour les données de diffusion générale et (Intervalle de de multidiffusion ne soit changée.

mise à jour de la clé du groupe):

Clé pré- Saisissez le secret partagé ici. Cette phrase secrête partagée: doit rester la même sur tous les clients sans fil afin qu'ils puissant se connecter au réseau sans fil.

WIRELESS SECURITY MODE

Mode de sécurité sans fil : WPA-Personal

Wi-Fi Protected Access (WPA) constitue la méthode de chiffrement la plus avancée et à jour utilisée aujourd'hui. Il s'agit de l'option de sécurité sans fil recommmandée. WPA prend en charge deux structures d'authentication. Personnel (PSK) et Entreprise (EAP). Personnel requiert uniquement l'utilisation d'une phrase de passé (Secret partagé) pour la sécurité.

WPA Mode (Mode WPA est l'ancienne norme; selectionnez cette option si le client utilise avec le routeur ne prend que l'ancienne norme en charge. WPA2 est la nouvelle version renforcée de la norme de sécurité IEEE 802.11i. Avec l'option « WPA2», le routeur tente WPA2 en premier mais revient à WPA si le client ne prend que cette norme en charge. Avec l'option « WPA2 Only » (WPA2 seulement), le routeur ne s'associe qu'aux clients qui prennant également la sécurité WPA2 en charge.

Cipher Type (Type de chiffrement): Sélectionné le type de chiffrement approprié à utiliser. Les options disponibles sont Temporal Key Integrity Protocol (TKIP), Advanced Encryption Standard (AES) et Both ([Les deux] et AES).

Group Key Update Saisissez la durée avant que la clé de groupe utilisée pour les Interval (Intervalle données de diffusion générale et de multidiffusion ne soit de mise à jour de la changee.
cle du groupe):

RADIUS Server IP Lorsque l'utiliseur besoin d'utiliser le protocole Address (Adresse d'authentication EAP, I'adresse IP du serveur RADIUS peut IP du serveur etre saisie ici. RADIUS):

RADIUS Server Port Lorsque l'utilisateur besoin d'utiliser le protocole (Port du serveur d'authentication EAP, le numero de port du serveur RADIUS RADIUS): peut etre saisi ici.

Secret partagé du Saisissez le secret partagé ici. Cette phrase secrête doit rester la même sur tous les clients sans fil afin qu'ils puissant se connecter au réseau sans fil.

WIRELESS SECURITY MODE

Security Mode : WPA-Enterprise

WPA

Router IP Address Saisissez l'adresse IP du routeur. L'adresse IP par défaut est 192.168.0.1. Si vous la modifiez, vous doivent saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Apply (Appliqueur) pour revenir à l'utilitaire de configuration.

Default Subnet Saisissez le masque de sous-réseau. Par défaut, il s'agit Mask (Masque de de 255.255.255.0.

sous-reseau par défaut):

Nom d'hôte : Saisissez un nom d'hôte pour identifier ce périphérique.

Nom de Domaine Saisissez le nom de domaine local utilisé ici (facultatif). local :

Activer le relais Decochez la case pour transférer les données des DNS: serveursDNS fournies par votre FAI vers vos ordinateurs. Si vous la cochez, les ordinateurs utiliseront le routeur comme serveur DNS.

NETWORK SETTINGS

Host Name : dinkrouter

Local Domain Name : (optional)

Enable DNS Relay :

Paramètres du serveur DHCP

DHCP (Dynamic Host Control Protocol) is a protocole de contrôle dynamique de l'hote. Ce périphérique possède un serveur DHCP intégré qui attribue automatiquement une adresse IP aux ordinateurs du réseau local/private. Veillez à configurer vos ordinateurs pour qu'ils soient des clients DHCP en définissant leurs paramètres TCP/IP sur « Obtenir une adresse IP automatiquement ». Lorsque vous allumez vos ordinateurs, ils chargeant automatiquement les paramètres TCP/IP appropriés fournis par le routeur. Le serveur DHCP attribue automatiquement une adresse IP non utilisée, provenant du groupe d'adresses IP, à l'ordinateur qui la demande. Vous doivent préciser l'adresse de début et de fin du groupe d'adresses IP.

Les paramètres suivants pourront être configurés :

Activer le serveur Cochez cette case pour activer le serveur DHCP sur DHCP: votre routeur. Décochez-la pour désactiver cette fonction.

Plage Saisissez les adresses IP de début et de fin pour d'adresses IP l'attribution d'adresse IP du serveur DHCP.

DHCP:

Durée de la Durée de concession de l'adresse IP. Saisissez la durée concession DHCP : de concession en minutes.

Toujours diffuser: Si tous les ordinateurs du réseau local réussissant à obtenir leurs adresses IP du serveur DHCP du réseau comme prévu, cette option peut rester désactivée. Toutefois, si l'un des ordinateurs du réseau local ne parvient pas à obtenir une adresse IP du serveur DHCP du réseau, il peut avoir un vieux client DHCP qui désactive par erreur l'indicateur de diffusion des paquets DHCP. Lorsque cette option est activée, le routeur diffuse toujours ses réponses à tous les clients; il contourne donc le problème au détriment d'un traffic de diffusion accru sur le réseau local.

NetBIOS Cochez cette case pour autoriser le serveur DHCP à transmettre les paramètres de configuration NetBIOS (Annonce aux hôtes du réseau local. NetBIOS permet aux hôtes du réseau local de détecter tous les autres ordinateurs prêSENTS sur le réseau, notamment dans le Voisinage réseau.

DHCPSERVER SETTINGS

Obtenir les L'activation de l'announce NetBIOS permet d'obtenir des informations WINS depuis le (:étau réseau étendu, s'il y en a un. Désactivez-la pour informations procédér à une configuration manuelle.

NetBIOS du réseau

étendu :

Portée NetBIOS: Il s'agit d'un paramètre avancé qui reste normalement vierge. Il permet de configurer un nom de « domaine » NetBIOS sous lequel opèrent les hôtes du réseau. Ce paramètre n'a pas d'effet si l'option Learn NetBIOS information from WAN (Obtenir les informations NetBIOS du réseau étendu) est activée.

NetBIOS node type (Type de nœud NetBIOS): Ce champ indique la façon dont les hôtes du réseau doivent effectuer l'enregistrement et la découverte de noms NetBIOS. H-Node (Nœud H) indique un état de fonctionnement Hybride. Les serveurs WINS sont tentés en premier, s'il y en a, suivi par la diffusion sur le réseau local. C'est généralement le mode préfééré si vous avez configuré des serveurs WINS. M-Node (Nœud M), le mode par défaut, indique un état de fonctionnement Mixte. Une opération de diffusion est réalisée en premier pour enregistrer les hôtes et découvertir d'autres hôtes, si la diffusion échoue, les serveurs WINS sont tentés, s'il y en a. Ce mode favorise une opération de diffusion que l'on pourrait préféérer si les serveurs WINS sont accessibles par un lien réseau lent et si la majorité des services du réseau tels que les serveurs et les imprimantes apparitennent au réseau local. Le mode P-Node (Nœud P) utilise UNIQUÉMENT des serveurs WINS. Ce paramètre est utile pour forcer toutes les opérations NetBIOS sur les serveurs WINS configurés. Vousdez avoir configuré au moins l'IP du serveur WINS principal pour indiquer un serveur WINS qui fonctionne. Le mode B-Node (Nœud B) utilise UNIQUÉMENT la diffusion sur le réseau local. Ce paramètre est utile lorsqu'il n'y a pas de serveurs WINS disponibles, cependant, il est préféable d'essayer le mode M-Node (Nœud M) en premier. Ce paramètre n'a pas d'effet si l'options Learn NetBIOS information from WAN (Obtenir les informations NetBIOS du réseauétendu) est activée.

Primary WINS Configurez l'adresse IP du serveur WINS privilégie. Les serveurs WINS stockent des informations sur les hôtes du réseau, permettant aux hôtes de Server IP address « s'enregistrer » et de découvert r autres hôtes disponibles, par exemple pour une utilisation dans le Voisinage réseau. Ce paramètre n'a pas d'effet si (Adresse IP du l'option Learn NetBIOS information from WAN (Obtenir les informations NetBIOS du réseau étendu) est activée.

Secondary WINS Configurez l'adresse IP du serveur WINS de secours, le cas échéant. Ce paramètre n'a pas d'effet si l'option Learn NetBIOS information from WAN Server IP address (Obtenir les informations NetBIOS du réseau étendu) est activée.

( Adresse IP du serveur WINS secondaire) :

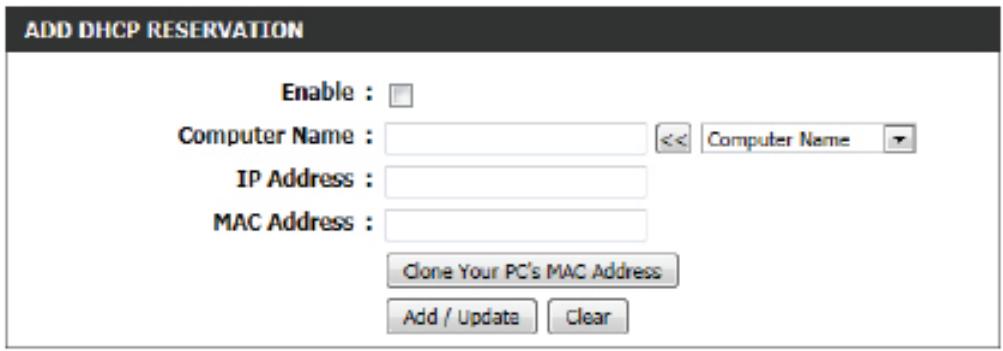

Add/Edit DHCP Reservation (Ajouter/Modifier une réservation DHCP)

Cette option permet de reserver des adresses IP et de les attribuer aux periphériques reseau ayant la meme adresse MAC lorsquils en font la demande. Ce procede est presque identique a celui d'un periphérique possedant une adresse IP statique, mais le periphérique doit tout de meme demander une adresse IP au routeur D-Link. Le routeur D-Link attribue systematiquement la meme adressse IP au periphérique. Les réservations DHCP sont tres utiles aux ordinateurs serveurs du reseau local qui hebergent des applications comme le Web ou le FTP. Les serveurs du reseau doivent utiliser une adresse IP statique ou cette option.

Les paramètres suivants pourront être configurés :

Activer: Cochez cette case pour activer la réservation.

Nom de Saisissez le nom de l'ordinateur. Vous pouvez également selectionner un ordinateur possedant une concession DHCP dans le menu déroulant, puis cliquer sur << pour renseigner automatiquement les champs Computer Name (Nom d'ordinateur), IP Address (Adresse IP) et MAC Address (Adresse MAC).

IP Address Saisissez l'adresse IP que vous poulez attribuer à (Adresse IP): l'ordinateur ou au périphérique. Elle doit se couver dans la plage d'adresses IP DHCP.

Adresse MAC: Saisissez l'adresse MAC de l'ordinateur ou du périphérique.

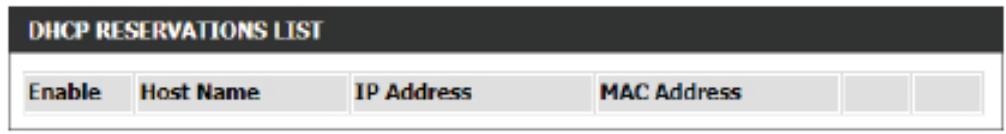

LiSTE de réservations DHCP

Cette option permet d'afficher les clients dont vous pouze qu'ils aient une adresse DHCP réservée. Pour modifier ou supprimer une entrée, cliquez respectivement sur le bouton Modifier ou Supprimer. Quand vous cliquez sur le bouton Edit (Modifier), l'élement apparaît en surbrillance et la section « Edit DHCP Reservation » (Modifier la réservation DHCP) est activée à des fins de modifications.

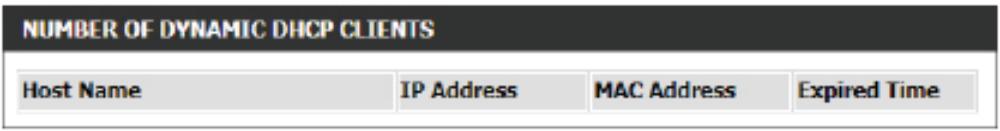

Nombre de clients DHCP dynamiques

Dans cette section, vous pouvez voir les périphériques du réseau local concédant actuellément des adresses IP.

IPv6

Sur cette page, l'utiliseur peut configurer le type de connexion IPv6. Vous pouvez configurer la connexion Internet IPv6 de deux manières. Vous pouvez utiliser l'Assistant de configuration de connexion Internet IPv6 ou configurer la connexion manuellement.

Assistant de configuration de connexion Internet IPv6

Si vous étés un(e) débutant(e) et n'avez jamais configuré de routeurAAParavant, cliquez sur IPv6 Internet Connection Setup Wizard(Assistant de configuration de connexion Internet) afin de mettre vretreseau en service en quelques étapes.

Après avoir cliqué sur le bouton IPv6 Internet Connection Setup Wizard (Assistant de configuration de connexion Internet), cette page apparait.

IPV6 INTERNET CONNECTION

Bienvenue dans l'assistant de configuration de connexion Internet IPv6 de D-Link

Cet assistant vous guidera étape par étape pour configurer votre nouveau routeur D-Link et vous connecter à l'Internet IPv6.

Cliquez sur Next (Suivant) pour passer à la page suivante. Cliquez sur Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

WELCOME TO THE D-LINK IPVG INTERNET CONNECTION SETUP WIZARD

Étape 1: Configuérez votre connexion Internet IPv6

Le routeur va essayer de détecter s'il est possible d'obtenir le type de connexion Internet IPv6 automatiquement. Si cela réussit, l'utilisateur sera alors guidé tout au long de la saisie des paramètres appropriés pour le type de connexion trouvez.

Toutefois, si la détction automatique échoue, l'utilisateur sera invite à Try again (Réessayer) ou à cliquer sur le bouton Guide me through the IPv6 settings (Guidez-moi tout au long de la configuration IPv6) pour lancer la suite de l'Assistant en mode manuel.

STEP1: CONFIGURE YOUR IPV6 INTERNET CONNECTION

Étape 1: Configuez votre connexion Internet IPv6

Vous pouvezCHOISIR parmi plusieurs types de connexion. Si vous n'etes pas sur de votre methode de connexion, contactez votre fournisseur d'acces Internet IPv6.

Remarque: Si vous utilisez l'option PPPoE, vous devrez vous assurer que tous les logiciels clients PPPoE de vos ordinateurs soient désinstallés ou désactivés. Les 3 options disponibles sur cette page sont IPv6 over PPPoE (IPv6 sur PPPoE), Static IPv6 address and Route (Adresse IPv6 statique et acheminement), and Tunneling Connection (Connexion par tunnels).

Choisissez le type de connexion Internet IPv6 requis et cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Set username and Password Connection (PPPoE) [Définir un nom d'utilisateur et un mot de passer de connexion (PPPoE)]

Après avoir sélectionné l'option IPv6 over PPPoE (IPv6 sur PPPoE), l'utilisateur pourra configurer la connexion Internet IPv6 qui nécessite un nom d'utilisateur et mot de passer pour se connecter. La plupart des modems DSL utilisent ce type de connexion.

Les paramètres suivants pourront être configurés :

PPPoE Session Sélectionnez la session PPPoE utilisé. Cette option indique que cette connexion partage ses informations avec la connexion PPPoE IPv6 déjà configurée ou l'utilisateur peutmaker une nouvelle connexion PPPoE.

Nom d'utilisateur: Saisissez le nom d'utilisateur PPPoE utilisé. Ces informations peuvent être obtenues auprès du FAI.

Password (Mot de Saisissez le mot de passer PPPoE utilisé. Ces informations passée): peuvent être obtenues auprès du FAI.

Verify Password Ressaisissez le mot de passer PPPoE utilise.

(Confirmer le mot de passer):

Nom du service : Saisissez le nom de service de cette connexion. Cette option est facultative.

Cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

STEP1: CONFIGURE YOUR IPV6 INTERNET CONNECTION

Définir la connexion de l'adresse IPv6 statique

Ce mode est utilisé lorsque vous FAI vous fournir une adresse IPv6 définié qui ne change pas. Les informations IPv6 sont entresetes manuellement dans vos paramètres de configuration IPv6. Vous doivent entraîr l'adresse IPv6, la longueur du préfixe de sous-réseau, la passerelle par défaut, le serveur DNS primaire, et le serveur DNS secondaire. Notre FAI vous fournir toutes ces informations.

Use Link-Local L'adresse lien-local est utilisé par des nœuds et des routeurs lorsqu'ils communiquent avec des nœuds voisins sur le même lien. Ce mode active les périphériques compatibles IPv6 pour qu'ils communiquent les uns avec les autres côté réseau local.

IPv6 Address Entrez l'adresse IPv6 du réseau étendu pour le routeur. (Adresse IPv6): Subnet Prefix Saisissez la longueur du préfixe du sous-résseau étendu. Length (Longueur du préfixe de sous-résseau):

Passerelle par défaut Saisissez l'adresse IPv6 de la passerelle par défaut du réseauétendu utilisé.

Primary IPv6 DNS Saisissez l'adresse du serveur DNS principal du réseau Address (Adresse DNS étendu utilisé. IPv6 principale):

Secondary IPv6 DNS Saisissez l'adresse du serveur DNS secondaire du réseau étendu utilisée. Address (Adresse DNS IPv6 seconde) :

Adresse IPv6 du réseau Ces paramètres permettant de configurer l'interface IPv6 de réseau local du routeur. La configuration de l'adresse IPv6 de réseau local du routeur est local : basée sur l'adresse et le sous-réseau IPv6 attribués par votre FAI. (Un sous-réseau avec un préfixe /64 est pris en charge dans le réseau local.)

Cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Connexion part tunnels (6rd)

Après avoir sélectionné l'option Tunneling Connection (6rd) [Connexion par tunnels (6rd)], l'utilisateur peut configurer les paramètres de connexion IPv6 6rd.

Les paramètres suivants pourront être configurés :

6rd IPv6 Prefix (Prefixe IPv6 6rd): Saisissez l'adresse IPv6 6rd et la valeur du préfixe utilisées ici.
IPv4 Address (Adresse IPv4): Saisissez l'adresse IPv4 du réseau local utilisée ici.
Mask Length (Longueur de masque): Saisissez la longueur de masque IPv4 utilisée ici.
Assigned IPv6 Prefix (Prefixe IPv6 attribué): Affiche la valeur du préfixe IPv6 attribuée ici.
6rd Border Relay IPv4 Address (Adresse IPv4 du relais 6rd en bordure du réseau utilisée ici.
IPv6 DNS Server (Serveur DNS IPv6): Saisissez l'adresse IP du serveur DNS principal utilisée ici.

Cliquez sur le bouton Next (Suivant) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page principale.

Configuration terminée

Les tâches de l'Assistant de configuration de connexion Internet IPv6 sont terminées.

Cliquez sur le bouton Connect (Connexion) pour continuer. Cliquez sur le bouton Prev (Précédent) pour revenir à la page précédente. Cliquez sur le bouton Cancel (Annuler) pour annérer les changements apportés et revenir à la page principale.

SET UP 6RD TUNNELING CONNECTION

Manual IPv6 Internet Connection Option (Option de connexion manuelle à Internet IPv6)

Pour les utilisateurs avances qui ont déjà configuré un routeur aparavant, cliquez sur le bouton Manual IPv6 Internet Connection Option (Option de connexion manuelle à Internet IPv6) pour saisir tous les paramètres manuellement.

Cette page permet à l'utilisateur de configurer manuellement le mode que le routeur utilise pour établier une connexion Internet IPv6. Vous pouvez désir parmi plusieurs types de connexions : Lien local, IPv6 statique, DHCPv6, configuration automatique sans état, PPPoE, tunnel IPv6 sur IPv4 et 6to4. Si vous n'étés pas sur de votre méthode de connexion, contactez votre fournisseur d'accès Internet IPv6.

Type de connexion IPv6 : Lien-local uniquement

L'adresse lien-local est utilisé par des nœuds et des routeurs lorsqu'ils communiquent avec des nœuds voisins sur le même lien. Ce mode active les périphériques compatibles IPv6 pour qu'ils communiquent les uns avec les autres côté réseau local.

Les paramètres suivants pourront être configurés :

LAN IPv6 Link-Local Affiche l'adresse du lien local IPv6 du réseau local utilisée ici.

Address (Adresse

lien-local IPv6 du

réseau local) :

Cliquez sur le bouton Save Settings (Enregister les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

Type de connexion IPv6 : Auto Detection (Détection automatique)

Dans la section suivante, nous aborderons les paramètres pouvant être configurés lors de l'élaboration d'une connexion de type D'étection automatique (Sans état/DHCPv6). Il s'agit d'une méthode de connexion où le FAI vous attribue votre adresse IPv6 lorsque vous routeur en demande une au serveur du FAI. Certains FAI vous demandent de procéder à certains paramétrages de votre côté avant que vous routeur ne puisse se connecter à l'Internet IPv6.

MANUAL IPV6 INTERNET CONNECTION OPTION

Obtain IPv6 Sélectionnez cette option pour obtenir automatiquement les adresses du serveur DNS. DNS Servers automatically (Obtenir des serveurs DNS IPv6 automatiquement): Use the following IPv6 DNS Servers (Utiliser les serveurs DNS IPv6 suivants):

DNS principal : Saisissez l'adresse IP du serveur DNS principal utilisé ici.

DNS seconde: Saisissez l'adresse IP du serveur DNS seconde utilisé ici.

IPV6 DNS SETTINGS

Enable DHCP-PD Sélectionnez cette option pour activer DHCP PD.

(Activier le DHCP-

PD):

LAN IPv6 Saisissez l'adresse IPv6 du réseau local utilisé ici. Cette

Address (Adresse) adress doit se situer dans le sous-réseau « /64 »

IPv6 du réseau

local):

LAN IPv6 Link-Local Affiche l'adresse du lien local IPv6 du réseau local utilisée ici.

Address (Adresse

lien-local IPv6 du

réseau local) :

Les paramètres suivants pourront être configurés :

Enable automatic L'utilisateur peut cocher cette option pour activer la fonction IPv6 address de configuration automatique. (Activer l'affection automatique d'adresse IPv6):

Enable Automatic Cochez cette option pour activer le DHCP-PD automatique sur le réseau local.
DHCP-PD in LAN
(Activer le DHCP-PD automatique sur le réseau local):
Autoconfiguration

Type L'utilisateur peut selectionner le type de configuration d'autoconfiguration: automatique utilisé ici.

Router Advertisement: Cette option est uniquement disponible lorsque le type de Lifetime (Durée de configuration automatique est mis à Stateless (Sans état). vie de l'announce du Saisissez la valeur de la durée de vie de l'announce du routeurouteur):utilisé ici.

IPv6 Address Cette option est uniquement disponible lorsque le Range (Start) type de configuration automatique est mis à Stateful (Plage d'adresses (Dynamique). Saisissez l'adresse IPv6 de départ de la IPv6 [début]): plaque DHCPv6 pour vos ordinateurs locaux.

IPv6 Address Cette option est uniquement disponible lorsque le Range (End) type de configuration automatique est mis à Stateful

(Plage d'adresses (Dynamique). Saisissez l'adresse IPv6 de fin de la plage IPv6 [(fin]): DHCPv6 pour vos ordinateurs locaux.

Durée de vie de L'adresse IPv6: Cette option est uniquement disponible lorsque le type de configuration automatique est mis à Stateful (Dynamique). Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

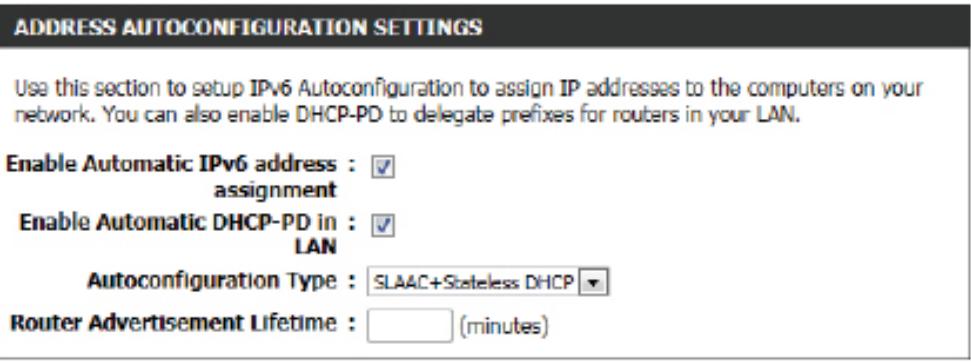

ADDRESS AUTOCONFIGURATION SETTINGS

Type de connexion IPv6:IPv6 statique

Dans la section suivante, nous évoquerons les paramètres pouvant être configurés pour définir une connexion IPv6 statique. Ce mode est utilisé lorsque vous FAI vous fournir une adresse IPv6 définié qui ne change pas. Les informations IPv6 sont entrées manuellement dans vos paramètres de configuration IPv6. Vous doivent entraîre l'adresse IPv6, la longueur du préfixe de sous-réseau, la passerelle par défaut, le serveur DNS primaire, et le serveur DNS secondaire. Notre FAI vous fournir toutes ces informations.

Les paramètres suivants pourront être configurés :

Use Link-Local L'adresse lien-local est utilisé par des nœuds et des routeurs lorsqu'ils communiquent avec des nœuds voisins sur le même lien. Ce mode active les périphériques compatibles IPv6 pour qu'ils communiquent les uns avec les autres côté réseau local.

IPv6 Address Entrez l'adresse IPv6 du réseau etendu pour le routeur. (Adresse IPv6):
Subnet Prefix
Length (Longueur
du préfixe de sous- réseau):
Default Gateway Saisissez l'adresse IPv6 de la passerelle par défaut du réseau et
(Passerelle par étendu utilisé.
défaut) :
Serveur DNS Saisissez l'adresse du serveur DNS principal du réseau etendu principal :utilisée.

Secondary DNS Saisissez l'adresse du serveur DNS secondaire du réseau Server (Serveur DNS étendu utilisé. seconde) :

IPVG CONNECTION TYPE

Les paramètres suivants pourront être configurés :

Adresse IPv6 du Entrez l'adresse IPv6 du réseau local pour le routeur. réseau local :

LAN IPv6 Link-Local Affiche l'adresse de liaison locale du réseau local du routeur.

Address (Adresse

lien-local IPv6 du

réseau local) :

Les paramètres suivants pourront être configurés :

Enable automatic L'utilisateur peut cocher cette option pour activer la fonction IPv6 address de configuration automatique.

(Activier l'affection automatique

d'adresse IPv6) :

L'utilisateur peut selectionner le type de configuration automatique utilisé ici.

Router Cette option est uniquement disponible lorsque le type de sement configuration automatique est mis à Stateless (Sans état).

Lifetime (Durée de Saisissez la valeur de la durée de vie de l'announce du routeur vié de l'announce du utilise ici.
routeur):

d'adresses IPv6 Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour [début]): vos ordinateurs locaux.

IPv6 Address Cette option est uniquement disponible lorsque le type de

Range (End) (Plage configuration automatique est mis à Stateful (Dynamique).

d'adresses IPv6 Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos [fin] : ordinateurs locaux.

Durée de vie de Cette option est uniquement disponible lorsque le type de

I'adresse IPv6: configuration automatique est mis à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

Dans la section suivante, nous aborderons les paramètres pouvant être configurés lors de l'élaboration d'une connexion de type Autoconfiguration (SLAAC/DHCPv6). Il s'agit d'une méthode de connexion où le FAI vous attribue votre adresse IPv6 lorsque vous routeur en demande une au serveur du FAI. Certains FAI vous demandent derialcder à certains paramétrages de cette cote avant que vous routeur ne puisse se connecter à l'Internet IPv6.

Les paramètres suivants pourront être configurés :

Obtenir des Sélectionnez cette option pour obtenir automatiquement serveurs DNS IPv6 les adresses du serveur DNS.

automatiquement :

Use the following Sélectionnez cette option pour saisir manuellement les IPv6 DNS Servers adresses des serveurs DNS utilisées.

(Utiliser les serveurs

DNS IPv6 suivants) :

Serveur DNS Saisissez l'adresse du serveur DNS principal du réseau principal: étendu utilisé.

Serveur DNS Saisissez l'adresse du serveur DNS secondaire du réseau secondaire: étendu utilisé.

Enable DHCP-PD Sélectionnez cette option pour activer DHCP PD. (Activer le DHCP-PD):

Adresse IPv6 du réseau Saisissez l'adresse IPv6 du réseau local utilisée ici. Cette local : adresse doit se situer dans le sous-réseau « /64 »

LAN IPv6 Link-Local Affiche l'adresse du lien local IPv6 du réseau local utilisée ici. Address (Adresse lien-local IPv6 du réseau local):

IPV6 CONNECTION TYPE

Les paramètres suivants pourront être configurés :

Enable automatic L'utilisateur peut cocher cette option pour activer la fonction IPv6 address de configuration automatique.

(Activier l'affection

automatique

d'adresse IPv6) :

Enable Automatic Cochez cette option pour activer le DHCP-PD automatique DHCP-PD in LAN sur le réseau local.

(Activer le DHCP-PD

automatique sur le réseau local):

L'utilisateur peut selectionner le type de configuration automatique utilisé ici.

Router Cette option est uniquement disponible lorsque le type de

Advertisement configuration automatique est mis à Stateless (Sans état).

Lifetime (Durée de Saisissez la valeur de la durée de vie de l'announce du routeur vié de l'announce duutilisée ici.

routeur) :

d'adresses IPv6 Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour [début]): vos ordinateurs locaux.

IPv6 Address Cette option est uniquement disponible lorsque le type de

Range (End) (Plage configuration automatique est mis à Stateful (Dynamique).

d'adresses IPv6 Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos [fin] : ordinateurs locaux.

Durée de vie de Cette option est uniquement disponible lorsque le type de

I'adresse IPv6: configuration automatique est mis à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

ADDRESS AUTOCONFIGURATION SETTINGS

Type de connexion IPv6 : PPPoE

Selectionnez cette option si vous demande d'utiliser une connexion PPPoE (Protocole Point à Point sur Ethernet) sur l'Internet IPv6. Les fournisseurs DSL utilisent généralement cette option. Elle exige que vous saissiez un nom d'utiliseur et un mot de passage (fournis par toute fournisseur d'accès Internet) pour pouvoir acceder à l'Internet IPv6. Les protocoles d'authentication pris en charge sont les protocoles PAP et CHAP.

IPVG CONNECTION TYPE

Les paramètres suivants pourront être configurés :

PPPoE Session (Session PPPoE): Sélectionnez la session PPPoE utilisé. Cette option indique que cette connexion partage ses informations avec la connexion PPPoE IPv6 déjà configurée ou l'utilisateur peutmaker une nouvelle connexion PPPoE.

Address Mode Sélectionnez le mode d'adresse approprié utilisé ici. (Mode d'adresse): Sélectionnez Dynamic IP (IP dynamique) si les serveurs du FAI attribuent l'adresse IPv6 de réseau étendu du routeur au moment de l'établissement d'une connexion, . Si vous FAI a attribué une adresse IPv6 fixe, Sélectionnez Static IP (IP statique). Le FAI fournit la valeur pour l'adresse IPv6.

IP Address Saisissez l'adresse IP PPPoE du FAI ici. (Adresse IP):

Nom d'utilisateur : Saisissez le nom d'utilisateur PPPoE utilisé. Ces informations peuvent être obtenues auprès du FAI.

Password (Mot de Saisissez le mot de passer PPPoE utilisé. Ces informations peuvent être obtenues auprès du FAI.onneuve :

Verify Password Ressaisissez le mot de passer PPPoE utilisé.

(Confirmer le mot de passer):

Nom du service : Saisissez le nom de service de cette connexion. Cette option est facultative.

MTU: Saisissez la valeur MTU utilisé. La valeur par défaut est 1492.

Les paramètres suivants pourront être configurés :

Obtain IPv6 Sélectionné cette option pour obtenir automatiquement (Obtenir IPv6): les adresses du serveur DNS.

Use IPv6 (Utiliser Sélectionnez cette option pour saisir manuellement les IPv6): adresses des serveurs DNS utilisées.

DNS principal : Saisissez l'adresse IP du serveur DNS principal utilisé ici.

DNS seconde : Saisissez l'adresse IP du serveur DNS seconde utilisé ici.

Les paramètres suivants pourront être configurés :

Enable DHCP-PD Sélectionnez cette option pour activer DHCP PD.

(Activier le DHCP-PD):

Adresse IPv6 du Saisissez l'adresse IPv6 du réseau local utilisée ici. Cette réseau local: adresse doit se situer dans le sous-réseau « /64 »

LAN IPv6 Link-Local Affiche l'adresse du lien local IPv6 du réseau local utilisée ici.

Address (Adresse lien-local IPv6 du réseau local):

IPV6 DNS SETTINGS

Les paramètres suivants pourront être configurés :

Enable automatic L'utilisateur peut cocher cette option pour activer la fonction IPv6 address de configuration automatique.

(Activer l'affection automatique d'adresse IPv6):

Enable Automatic Cochez cette option pour activer le DHCP-PD automatique DHCP-PD in LAN sur le réseau local.

(Activer le DHCP-PD automatique sur le réseau local):

L'utilisateur peut selectionner le type de configuration automatique utilisé ici.

Router Cette option est uniquement disponible lorsque le type de Advertisement configuration automatique est mis à Stateless (Sans état).

Lifetime (Durée de Saisissez la valeur de la durée de vie de l'announce du routeur vié de l'announce du utilisé ici.
routeur) :

IPv6 Address Range:
(Start) (Plage)
d'adresses IPv6: Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour [début]): vos ordinateurs locaux.

IPv6 Address:
Cette option est uniquement disponible lorsque le type de Range (End) (Plage configuration automatique est mis a Stateful (Dynamique). d'adresses IPv6 Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos [(fin]): ordinateurs locaux.

Durée de vie de L'adresse IPv6: Cette option est uniquement disponible lorsque le type de configuration automatique est mis à Stateful (Dynamique). Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramétres) pour ignorer les modifications effectuées.

ADDRESS AUTOCONFIGURATION SETTINGS

Type de connexion IPv6 : IPv6 dans Tunnel IPv4

Cette section permet à l'utilisateur de configurer la connexion IPv6 de sorte qu'elle s'exécute en mode Tunnel IPv4. Le tunnelage IPv6 sur IPv4 est l'encapsulation de paquets IPv6 dans des paquets IPv4 de sorte que les paquets IPv6 puisent être envoyés sur une infrastructure IPv4.

Les paramètres suivants pourront être configurés :

Remote IPv4 Address Saisissez l'adresse IPv4 distante utilisée.

(Adresse IPv4

distante) :

Remote IPv6 Address Saisissez l'adresse IPv6 distante utilisée.

(Adresse IPv6

distante):

Local IPv4 Address Saisissez l'adresse IPv4 locale utilisée.

(Adresse IPv4 locale) :

Local IPv6 Address Saisissez l'adresse IPv6 locale utilisée.

(Adresse IPv6 locale) :

Subnet Prefix Length Saisissez la longueur du préfixe du sous-réseau.

(Longueur du préfixe

de sous-reseau) :

Les paramètres suivants pourront être configurés :

Obtenir des Sélectionnez cette option pour obtenir automatiquement serveurs DNS IPv6 les adresses du serveur DNS.

automatiquement :

Use the following Sélectionnez cette option pour saisir manuellement les IPv6 DNS Servers adresses des serveurs DNS utilisées.

(Utiliser les serveurs

DNS IPv6 suivants):

Serveur DNS Saisissez l'adresse du serveur DNS principal du réseau étendu utilisé.

principal :

Serveur DNS Saisissez l'adresse du serveur DNS secondaire du réseau étendu utilisé.

seconde :

IPV6 CONNECTION TYPE

Les paramètres suivants pourront être configurés :

Enable DHCP-PD (Activer le Sélectionnez cette option pour activer DHCP PD.

DHCP-PD) :

Adresse IPv6 du réseau Saisissez l'adresse IPv6 du réseau local utilisée ici. Cette local : adresso doit se situer dans le sous-réseau « /64 »

LAN IPv6 Link-Local Address Affiche l'adresse du lien local IPv6 du réseau local utilisée

(Adresse lien-local IPv6 du ici.

réseau local) :

Les paramètres suivants pourront être configurés :

Enable automatic

I'affection automatique

d'adresse IPv6):

Enable Automatic DHCP

DHCP-PD automatique sur

le réseau local):

L'utilisateur peut cocher cette option pour activer la fonction de configuration automatique.

Cochez cette option pour activer le DHCP-PD automatique sur le réseau local.

L'utilisateur peut selectionner le type de configuration automatique utilisé ici.

Router Advertisement

Lifetime (Durée de vie de

l'annonce du routeur) :

Cette option est uniquement disponible lorsque le type

de configuration automatique est mis à Stateless (Sans

état). Saisissez la valeur de la durée de vie de l'announce du routeur utilisé ici.

(Plage d'adresses IPv6

[début]：

Cette option est uniquement disponible lorsque le type de

configuration automatique est mis à Stateful (Dynamique).

Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour vos ordinateurs locaux.

IPv6 Address Range (End)

(Plage d'adresses IPv6

[(fin]）：

Cette option est uniquement disponible lorsque le type de

configuration automatique est mis à Stateful (Dynamique).

Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos ordinateurs locaux.

Durée de vie de l'adresse

IPv6:

Cette option est uniquement disponible lorsque le type de

configuration automatique est mis à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

Router Advertisement Lifetime :

(minutes)

ADDRESS AUTOCONFIGURATION SETTINGS

Cliquez sur le bouton Save Settings (Enregister les parametes) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les parametes) pour ignorer les modifications effectuees.

Type de connexion IPv6:6to4

Dans cette section, l'utilisateur peut configurer les paramètres de connexion IPv6 6to4. 6to4 est une attribution d'adresse IPv6 et une technologie de tunnelage automatique qui est utilisé pour fournir une connectivité IPv6 monodiffusion entre des sites et des hôtes IPv6 sur le réseau Internet IPv4.

Les paramètres suivants pourront être configurés :

6to4 Address (Adresse L'adresse 6to4 configurée est affichée ici. 6to4):

6to4 Relay (Relais 6to4): Saisissez l'adresse de relais 6to4 utilisée ici.

Serveur DNS principal: Saisissez l'adresse IP du serveur DNS principal utilisé ici.

Serveur DNS secondaire: Saisissez l'adresse IP du serveur DNS secondaire utilisé ici.

Les paramètres suivants pourront être configurés :

Adresse IPv6 du réseau Saisissez l'adresse IPv6 du réseau local utilisé ici. Cette local : adressse doit se situer dans le sous-réseau « /64 »

LAN IPv6 Link-Local Affiche l'adresse du lien local IPv6 du réseau local utilisée Address (Adresse lien-local ici. IPv6 du réseau local):

Enable automatic L'utilisateur peut cocher cette option pour activer la IPv6 address (Activer fonction de configuration automatique.
I'aftection automatique d'adresse IPv6):

Type L'utilisateur peut selectionner le type de configuration d'autoconfiguration: automatique utilisé ici.

Router Advertisement
Cette option est uniquement disponible lorsque le type Lifetime (Durée de vie de de configuration automatique est mis à Stateless (Sans l'announce du routeur): état). Saisissez la valeur de la durée de vie de l'announce du routeur utilisé ici

IPV6 CONNECTION TYPE

Les paramètres suivants pourront être configurés :

Enable automatic L'utilisateur peut cocher cette option pour activer la
IPv6 address fonction de configuration automatique. (Activer l'affection automatique d'adresse IPv6):

L'utilisateur peut selectionner le type de configuration automatique utilisé ici.

IPv6 Address Cette option est uniquement disponible lorsque le Range (Start) type de configuration automatique est mis à Stateful (Plage d'adresses (Dynamique). Saisissez l'adresse IPv6 de départ de la IPv6 [début]): plaque DHCPv6 pour vos ordinateurs locaux.

IPv6 Address Cette option est uniquement disponible lorsque le Range (End) type de configuration automatique est mis à Stateful (Plage d'adresses (Dynamique). Saisissez l'adresse IPv6 de fin de la plage IPv6 [(fin]): DHCPv6 pour vos ordinateurs locaux.

Durée de vie de L'adresse IPv6: Cette option est uniquement disponible lorsque le type de configuration automatique est mis à Stateful (Dynamique). Saisissez la durée de vie de l'adresse IPv6 (en minutes).

ADDRESS AUTOCONFIGURATION SETTINGS

Cliquez sur le bouton Save Settings (Enregister les parametes) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

Type de connexion IPv6: 6rd (6ème)

Cette section permet à l'utilisateur de configurer les paramètres de connexion IPv6 6rd.

Les paramètres suivants pourront être configurés :

6rd Configuration (Configuration 6rd) :	Sélectionnez l'options de configuration 6rd souhaitée ici.
6rd IPv6 Prefix ( Préfixe IPv6 6rd ) :	Saisissez l'adresse IPv6 6rd et la valeur du préfixe utilisées ici.
IPv4 Address (Adresse IPv4 ) :	Saisissez l'adresse IPv4 du réseau local utilisé ici.
Mask Length (Longueur de masque) :	Saisissez la longueur de masque IPv4 utilisé ici.
Assigned IPv6 Prefix ( Préfixe IPv6 attribué) :	Affiche la valeur du préfixe IPv6 attribué ici.
6rd Border Relay IPv4 Address (Adresse IPv4 du relais 6rd en bordure du réseau) :	Saisissez l'adresse IPv4 du relais 6rd en bordure du réseau utilisé ici.
Serveur DNS principal	Saisissez l'adresse IP du serveur DNS principal utilisé ici.
Serveur DNS secondaire :	Saisissez l'adresse du serveur DNS secondaire utilisé ici.

Les paramètres suivants pourront être configurés :

Adresse IPv6 du réseau local:

Saisissez l'adresse IPv6 du réseau local utilisée ici. Cette adresse doit se situer dans le sous-réseau « /64 ». Affiche l'adresse du lien local IPv6 du réseau local utilisée ici. Adresse (Adresse lien-local IPv6 du réseau local):

IPVG CONNECTION TYPE

Les paramètres suivants pourront être configurés :

Enable automatic L'utilisateur peut cocher cette option pour activer la fonction IPv6 address de configuration automatique.

(Activier l'affection

automatique

d'adresse IPv6):

L'utilisateur peut selectionner le type de configuration automatique utilisé ici.

Router Cette option est uniquement disponible lorsque le type de Advertisement configuration automatique est mis à Stateless (Sans état).

Lifetime (Durée de Saisissez la valeur de la durée de vie de l'announce du routeur vie de l'announce du utilisée ici.

routeur) :

d'adresses IPv6 Saisissez l'adresse IPv6 de départ de la plage DHCPv6 pour [début]): vos ordinateurs locaux.

IPv6 Address Cette option est uniquement disponible lorsque le type de

Range (End) (Plage configuration automatique est mis à Stateful (Dynamique).

d'adresses IPv6 Saisissez l'adresse IPv6 de fin de la plage DHCPv6 pour vos [fin] : ordinateurs locaux.

Durée de vie de Cette option est uniquement disponible lorsque le type de

I'adresse IPv6: configuration automatique est mis à Stateful (Dynamique).

Saisissez la durée de vie de l'adresse IPv6 (en minutes).

ADDRESS AUTOCONFIGURATION SETTINGS

Cliquez sur le bouton Save Settings (Enregistrer les parametes) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les parametes) pour ignorer les modifications effectuées.

Catégorie Advanced (Avancé)

Cette section permet a lutilisateur de configurer les fonctions les plus avancees realisablees par ce routeur, telles que la redirection de port, le parefeu, la qualite du service, entre autres.

Serveur virtuel

Ce routeur peut être configuré en tant que serveur virtuel afin que les utilisateurs distants accédant aux services Web ou FTP via l'adresse IP publique puisent être automatiquement redirigés vers des serveurs locaux du réseau local. Le pare-feu du routeur filtreet les paquets non reconnus pour protégger le réseau local, si bien que tous les ordinateurs mis en réseau avec le routeur sont invisibles du monde extérieur. L'utilisateur peut donc certains ordinateurs du réseau local accessibles à partir d'Internet en activant le serveur virtuel.

En fonction du service demandé, le routeur redirige la demande de service externe au serveur approprié du réseau local. Le routeur est également capable de rediriger les ports, à savoir que le traffic entrant vers un port particulier peut être redirigé vers un port différent de l'ordinateur serveur.

Checkbox (Case Cochez la case à gauche pour activer la règle à cocher): Virtual Server (Serveur virtuel).

Name (Nom): Saisissez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.

IP Address Saisissez l'adresse IP de l'ordinateur du réseau local (Adresse IP): sur lequel vous poulez autoriser le service entrant. Si le routeur (DHCP) envoie automatiquement une adresse IP à votre ordinateur, ce dernier apparait dans le menu déroulant Computer Name (Nom d'ordinateur). Sélectionnez votre ordinateur, puis cliquez sur <<.

Port: Saisissez le port que vous pouze ouvrir à côté de Public Port (Port public) et Private Port (Port privaté). Les ports privaté et public sont généralement les mêmes. Le port public est le port vu depuis Internet, tandis que le port privaté est celui utilisé par l'application sur l'ordinateur du réseau local.

Type de traffic: Sélectionnez TCP, UDP ou All (Tout) dans le menu dérouulant Protocole.

Calendrier: Le menu dérounant permet de planifier l'heure à laquelle la règle Virtual Server (Serveur virtuel) s'active. Il peut être définir sur Toujours pour que ce service soit toujours activé. Vous pouvez créé vos propres heures dans la page Schedules (Calendriers).

Cliquez sur le bouton Save Settings (Enregistrer les parametes) pour accepter les modifications effectuees.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les parametes) pour ignorer les modifications effectuees.

Redirection de port

L'option Redirection de port permet aux Internautes d'acceder aux services de votre réseau local. Cette option est utile pour accueillir les services en ligne, comme les serveurs FTP, Web ou deieux. Pour chaque entrée, definissez un port public sur votre routeur afin de le rediriger vers une adresse IP du réseau local interne et un port du réseau local. Cette option permet d'ouvrir plusieurs ports ou d'une plaque de ports du routeur, ainsi que de rediriger les données via ces ports vers un PC du réseau. Cette fonction vous permet de saisir des ports dans le format Plages de ports (100 à 150),

Ports individuels (80, 68, 888), ou Mixte (1020-5000, 689). Cette option ne s'applique qu'à la session INTERNET.

Les paramètres suivants pourront être configurés :

Checkbox (Case à Cochez la case à gauche pour activer la règle Port Forwarding cocher): (Redirection de port).

Name (Nom): Saisissez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application, puis cliquez sur << pour renseigner les champs.

IP Address Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel (Adresse IP): vous poulez autoriser le service entrant. Si le routeur (DHCP) envoie automatiquement une adresse IP à votre ordinateur, ce dernier apparait dans le menu déroulant Computer Name (Nom d'ordinateur). Sélectionnez votre ordinateur, puis cliquez sur <<.

Ports to Open (Ports Saisissez le numero de port externe dans l'espace prevu a cet effet. Si le numero de port est TCP, saisissez le numero dans l'espace TCP et si le numero à ouvrir): de port est UDP, saisissez-le dans l'espace UDP.

Calendrier: Le menu déroulant permet de planifier l'heure à laquelle la règle Port Forwarding (Redirection de port) s'active. Il peut être définir sur Toujours pour que ce service soit toujours activé. Vous pouvez créé vos propres heures dans la page Schedules (Calendriers).

Inbound Filter Selectionne la regle de filtre entrant. Les options disponibles sont les suivantes : Allow All (Autoriser tout), Deny All (Refuser tout) et toute autre regle (Filtre entrant): personnalise cree.

Cliquez sur le bouton Save Settings (Enregistrer les parametes) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les parametes) pour ignorer les modifications effectuees.

PORT FORWARDING

Règles d'application

Certain applications necessitant plusieurs connexions, notamment les yeux sur Internet, les videoconferences et la telephonie par Internet. Ces applications fonctionnent dificilement via la traduction d'adresses de reseau (NAT). Des applications speciales permettent a ces applications de fonctionner avec le routeur. Si avez besoin d'executer des applications necessitant plusieurs connexions, indique z le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement), selectionnez le type de protocole (TCP ou UDP), puis entrez les ports du pare-feu (publics) associés au port de déclenchement afin quils s'ouvre au traffic entrant.

Les paramètres suivants pourront être configurés :

Checkbox (Case à Cochez la case à gauche pour activer la règle Application. cocher):

Name (Nom): Saisissez un nom de règle. Vous pouvez seLECTIONner une application prédéfinie dans le menu déroulant Application-et cliquer sur <<.

Application: Affiche la liste des applications prédéfinies à utiliser dans les règles.

Port (Trigger) [Port Ce port sert à déclencher l'application. Il peut s'agir d'un seul (déclenchement): port ou d'une plage de ports.

Port (Firewall) Port : à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports.

Type de traffic: Sélectionnez le protocole du port du pare-feu: TCP, UDP ou All (Tous).

Calendrier : Calendrier des heures ou la regle d'application est activée. Il peut etre defini sur Toujours pour que ce service soit always activé. Vous pouze creer vos propres heures dans la page Schedules (Calendriers).

Cliquez sur le bouton Save Settings (Enregister les parametes) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les parametes) pour ignorer les modifications effectuées.

APPLICATION RULES

L'option QoS Engine (Moteur QoS) you aide à améliorer les performances de jeu de votre réseau en affectant des priorités aux applications. Par défaut, les paramètres du moteur QoS sont déactivés et la priorité des applications n'est pas classée automatiquement. La section QoS comporte un mécanisme de mise en file d'attente, de mise en forme du traffic et de classement. Elle prend en charge deux types de mécanismes de mise en file d'attente. File d'attente de priorité stricte (SPQ) et File d'attente équitable pondérée (WFQ). SPQTRAITE le traffic en fonction de sa priorité, la file d'attente 1 ayant la plus haute priorité et la 4, la plus faible.WFQ traite le traffic en fonction du poids de la file d'attente. Les utilisateurs peuvent configurer le poids de chaque file d'attente. La somme des poids de toutes les files d'attente doit être égale à 100. Lorsque vous surfez sur Internet, le système met le traffic en forme en fonction de la vitesse des liaisons ascendante et descendante. Les règles de classification permettent de classer le traffic dans différentes files d'attente. SPQ ou WFQ réalise ensuite une QoS en fonction de la priorité ou du poids.

Enable QoS (Activer La QoS): Cette option est désactivée par défaut. Activez cette option pour deailles performances et une(Meilleure experience avec les yeux en ligne et d'autres applications interactives, telles que la voix sur IP.

Uplink Speed (Vitesse de liaison mesurée): Il s'agit de la vitesse à laquelle les données peuvent être transférées du routeur au FAI. Cette vitesse est déterminée par toute FAI, souvent la vitesse est définie par le tandem vitesse descendante/vitesse montante. Par exemple, 1,5 Mbits/284 kbits. D'après cet exemple, vous entreprises 284. Vous pouvez également tester la vitesse de votre connexion en liaison montante à l'aide d'un service tel que www.dslreports.com.

Downlink Speed Il s'agit de la vitesse à laquelle les données peuvent être transférées du FAI au routeur. Cette vitesse est déterminée par toute voiture, jusqu'à la vitesse descendante/vitesse montante. Par exemple, 1,5 Mbits/284 kbits.

D'après cet exemple, vous entreprises 1500. Vous pouze également tester la vitesse de votre connexion en liaison descendante à l'aide d'un service tel que www.dslreports.com.

Queue Type (Type de file d'attente): L'utilisateur peut spécifier le type de file d'attente utilisé. S'il désit l'option Strict Priority Queue (File d'attente de priorité stricte), le routeur applique la QoS en fonction de la specifications interne de l'ID de file d'attente répertorié. S'il désit l'option Weight Fair Queue (File d'attente équitable pondérée), le routeur applique la QoS en fonction du pourcentage définir par l'utilisateur dans la colonne Queue Weight (Poids de la file d'attente).

Queue ID (ID de la file d'attente): L'ID de file d'attente utilisé s'affiche dans cette colonne. Queue Priority La priorité des files d'attente s'affiche dans cette colonne (Priorité des files d'attente):

Queue Weight S'il selectionne l'option Weight Fair Queue (File d'attente équitable pondérée), sous Queue Type (Type de file d'attente), l'utilisateur peut saisir (Poids de la file manuellement le poids de chaque ID de file d'attente. d'attente):

Une fois qu'il a spécifié la structure de QoS utilisé, dans la section QoS setup (Configuration de la qualité de service), l'utilisateur peut créé des règles individuelles pour les scénarios qui requirement la manipulation du contrôle du traffic et de la priorité des données.

Les paramètres suivants pourront être configurés :

Checkbox (Case à Cochez cette case pour activer la règle spécifique. cocher):

Name (Nom): Saisissez un nom personnelisé pour la règle en cours de création. Ce nom permet l'identification de la règle.

Queue ID (ID de la file d'attente): Dans le menu déroulant, Sélectionnez le niveau de priorité à appliquer à cette règle. Les options disponibles sont les suivantes : Highest (La plus élevé), Higher (Élevée), Normal (Normale) et Best Effort (Au mistroux).

Protocole: Sélectionnez le protocole utilisé pour l'application dans le menu déroulant. Il apparait automatiquement dans le champ Protocole.

Local IP Range Saisissez la plage d'adresses IP locales. Il s'agit de la plage (Plage d'adresses IP d'adresses IP de votre réseau local. L'IP du routeur ne peut locale) : pas etre incluse dans cette plage.

Remote IP Range Saisissez la plage d'adresses IP distances. Il s'agit de la plage (Plage d'IP d'adresses IP du réseau public du côte du Port Internet. distances): Pour appliquer cette règle à toute adresse IP du côte public, saisissez la plage 0.0.0.1 à 255.255.255.254.

Application Port Saisissez le numéro de port de l'application utilisé. (Port d'application):

Cliquez sur le bouton Save Settings (Enregisterr les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

32 - CLASSIFICATION RULES

L'option de filtré d'adresses MAC (Media Access Controller) permet de contrôler l'accès au réseau en fonction de l'adresse MAC de l'adaptateur réseau. Une adresse MAC est un ID unique attribué par le fabricant de l'adaptateur réseau. Cette fonction peut être configurée sur AutorISER ou REFUSER l'accès au réseau/à Internet.

La section MAC Filtering Rules (Règles de filtrage MAC) permet à l'utilisateur de créé et de modifier les règles de filtrage du réseau. Un maximum de 24 règles peuvent être créées.

Les paramètres suivants pourront être configurés :

Configurer le filtré Sélectionnez Turn MAC Filtering OFF (Déactiver le MAC ci-dessous: filtrage MAC), Turn MAC Filtering ON and ALLOW computers listed to access the network (Activer le filtrage MAC et AUTORISER les ordinateurs répertoriés à acceder au réseau) ou Turn MAC Filtering ON and DENY computers listed to access the network (Activer le filtrage MAC et REFUSER l'accès au réseau aux ordinateurs répertoriés) dans le menu déroulant.

Checkbox (Case à Cochez la case à gauche pour activer la règle Network cocher): Filter (Filtre réseau).

Adresse MAC: Saisissez l'adresse MAC que vous souhaitez utiliser dans la règle de filtrage.

DHCP Client List Sélectionnez un client DHCP dans le menu déroulant (Liste de clients Computer Name (Nom de l'ordinateur), puis cliquez DHCP): sur << pour copier l'adresse MAC.

Calendrier: Calendrier des heures où le contrôle du réseau est activé. Il peut être définis sur Toujects pour que ce service soit toujours activé. Cliquez sur le bouton New Schedule (Nouveau calendrier) pour creer vos propres horaires dans la page Schedules (Calendriers).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

MAC ADDRESS FILTER

L'option Contrôle d'accès vous permet de contrôler les accès entrants et sortants du réseau. Utilisez cette fonction en guise de contrôle d'accès pour autoriser l'accès uniquement aux sitesapprovés,limiter l'accès au Web selon l'heure et la date et/ou bloquer l'accès à Internet pour certaines applications, telles que les utilisaires P2P ou les yeux.

Les paramètres suivants pourront être configurés :

Enable Access Cochez this case pour activer la fonctionnalité de contrôle

Control (Activier le d'accès.

contrôle d'accès) :

Add Policy (Ajouter: Cliquez sur ce bouton pour ajouter une nouvelle règle de une règle): contrôle d'accès.

Cliquez sur le bouton Add Policy (Ajouter une règle) pour ouvrir l'assistant qui vous guide dans le processus d'ajout d'une règle. La première fenêtre explique le processus.

Tout au long de cet assistant, l'utilisateur pourra :

Cliquez sur le bouton Prev (Préc) pour revenir à la fenêtre précédente.

Cliquez sur le bouton Next (Suivant) pour passer à la fenêtre suivante.

Cliquez sur le bouton Cancel (Annuler) pourODOER les changements apportes et revenir à la fenetre de contrôle d'acces principale.

Étape 1: La première étape permet à l'utilisateur de saisir le nom de la règle.

Les paramètres suivants pourront être configurés :

Policy Name (Nom Saisissez le nom de la nouvelle(Strategieutilisée pour cette de la strategie): règle.

ACCESS CONTROL

Enable Access Control :

Add Policy

ADD NEW POLICY

Étape 2: La deuxième étape permet à l'utilisateur de configurer les paramètres du calendrier pour cette règle.

Les paramètres suivants pourront être configurés :

Détails: Dans le menu dérouulant, Sélectionnez la règle de calendrier prédéfinie à appliquer à cette règle.

Étape 3: La troisième étape permet à l'utilisateur de configurer le type d'adresse et l'adresse IP des machines utilisés dans cette règle.

Les paramètres suivants pourront être configurés :

Address Type (Type d'adresse): Indiquez une machine possedant une adresse IP ou MAC ou selectionné « Other Machines » (Autres machines) pour celles qui n ont pas de règle.

IP Address Une fois le type d'adresse IP sélectionné, l'utilisateur peut saisir l'adresse IP des machines utilisée dans cette règle. L'utilisateur peut également sélectionner un ordinateur dans la liste Computer Name (Nom de l'ordinateur).

Machine Address Une fois le type d'adresse MAC sélectionné, l'utilisateur peut saisir l'adresse MAC des machines utilisée dans cette règle. (Adresse de la machine): L'utilisateur peut également sélectionner un ordinateur dans la liste Computer Name (Nom de l'ordinateur).

Add (Ajouter) : Cliquez sur ce bouton pour ajouter la machine à la liste.

Update (Mettre à jour): Une fois l'option seLECTIONnée, l'utilisateur peutmettre à jour les informations relatives à la machine.

Supprimer: Pour supprimer une machine dans la liste, l'utilisateur doitiquer sur l'icone

Étape 4: La quatrième étape permet à l'utilisateur de sélectionner la méthode de filtrage utilisé pour cette règle.

Les paramètres suivants pourront être configurés :

Method (Méthode): L'utilisateur peut seLECTIONner la méthode de filtrage utilisé. Les options disponibles sont les suivantes: Log Web Access Only (Journaliser l'accès au Web uniquement), Block All Access (Bloquer tous les accès) et Block Some Access (Bloquer certains accès).

STEP 2: SELECT SCHEDULE

Les paramètres suivants pourront être configurés :

Apply Web Filter L'utilisateur doit selectionner Block Some Access (Bloquer (Appliquer un filtré certains accès) pour pouvoir selectionner cette option. En Web):CHOISIGANT cette option, l'utilisateur permet que le filtré Web soit appliqué comme contrôle d'accès à cette règle.

Apply Advanced L'utilisateur doit selectionner Block Some Access (Bloquer Port Filters certaines accès) pour pouvoir selectionner cette option. En (Appliquez des choisisant cette option, l'utilisateur permet que les filtres de port avances soient appliqués comme contrôle d'accès avances): à cette règle.

Cliquez sur le bouton Save (Enregisterr) pour accepter les changements apportés et revenir à la fenêtre de contrôle d'accès principale.

Dans la section Policy Table (Tableau des règles), la liste des règles de contrôle d'accès s'affiche.

Pour modifier une règle spécifique, cliquez sur l'icone Pour supprimer une règle spécifique, cliquez sur l'icone

Cliquez sur le bouton Save Settings (Enregisterr les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

Filtre de sites Web

Les filtres Web vous permettent d'établier la liste de sites Web autorisés pouvant être utilisés par plusieurs utilisateurs sur le réseau.

Le filtr de sites Web sert à autoriser ou refuser aux ordinateurs du réseau l'accès à des sites Web disponibles en utilisant des mots clés ou des noms de Domaine spécifiques. Sélectionnez ALLOW computers access to ONLY these sites (AUTORISER les ordinateurs à acceder à ces sites UNIQUEMENT) pour que les ordinateurs du réseau puissant seulement acceder aux URL et aux noms de Domaine indiqués. Sélectionnez DENY computers access to ONLY these sites (REFUSER l'accès des ordinateurs à ces sites UNIQUEMENT) pour que les ordinateurs du réseau ne puissant pas acceder aux URL et aux noms de Domaine indiqués.

Les paramètres suivants pourront être configurés :

URL/domaine du Saisissez l'URL ou Nom de domaine que vous site Web : youlez autoriser ou bloquer. Exemple d'URL : http://www.facebook.com/ Exemple de nom de domaine : facebook.com

Cliquez sur le bouton Clear the list below... (Effacer la liste ci-dessous...) pour supprimer toutes les entrées de la liste.

Cliquez sur le bouton Save Settings (Enregister les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

WEBSITE FILTER

Le contrôle parental est une option de sécurité gratuite qui protège la connexion Internet contre la fraude au moyen d'un filtré antihamegonnage, et qui améliore la navigation, par exemple en corrigeant automatiquement les erreurs de saisie communes dans les URL.

Les paramètres suivants pourront être configurés :

Advanced DNS (DNS Sélectionnez cette option pour activer un DNS rapide et avancé): fiable avec un blocage minimal des sites de hameconnage seulement. Aucun compte openDNS requis.

FamilyShield: Sélectionnez cette option pour activer un DNS rapide et fiable avec un blocage non configurable de sites inappropriés ou dangereux pour les enfants. Aucun compte openDNS requis.

Parental Control Sélectionnez cette option pour activer un DNS rapide et fiable avec un filtrage de contenu et une protection contre le hameçonnage configurable. Cette option comprend un compte OpenDNS. Cliquez sur le lien Register your device (Enregisterer votre périphérique) pour naviguer vers le site du compte OpenDNS, où vous pouvez ouvrir une session (si vous avez un compte existant) ou enregistrer un nouveau compte OpenDNS. ÀpRES l'enregistrement, un nouveau lien s'affichera : Configuration of OpenDNS settings (Configuration des paramètres OpenDNS), où l'utilisateur peut configurer librement son compte OpenDNS à son goût.

None (Aucun): Sélectionnez cette option pour activer l'option qui spécifie les serveurs DNS fournis via DHCP par leur FAI ou leurs propres serveurs DNS principaux.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramétres) pour ignorer les modifications effectuées.

PARENTAL CONTROL SERVICE

L'option Inbound Filter (Filtre entrant) est une méthode avancée de contrôle des données reçues d'Internet. Cette fonction permet de configurer les règles de filtrage de données entrantes contrôlant les données en fonction d'une plage d'adresses IP. Vous pouvez utiliser les filtres entrants pour limiter l'accès à un ou plusieurs systèmes à un serveur de votre réseau. Les règles de filtrage peuvent être utilisées avec les fonctions de serveur virtuel, de redirection de port ou d'administration à distance. L'utilisateur peut ajouter des règles de filtrer entrant dans la section suivante.

Les paramètres suivants pourront être configurés :

Name (Nom): L'utilisateur peut saisir un nom personnelisé pour la règle de filtré entrant.

Action: Sélectionnez l'action qui se déclenché lorsque la règle est executée. Les options disponibles sont les suivantes: Allow (Autoriser) et Deny (Refuser).

Activer: Cochez cette option pour activer la plage d'adresses IP spécifiée pour cette règle.

Remote IP Start Saisissez l'adresse IP distante de départ dans la (IP distante de) plage.

départ) :

Remote IP End (IP Saisissez l'adresse IP distante de fin dans la plage. distante de fin):

Add (Ajouter): Cliquez sur ce bouton pour ajouter la règle de filtrer entrant.

Cancel (Annuler): Cliquez sur ce bouton pour ignorer la nouvelle règle de contrôle entrant.

INBOUND FILTER

La section Inbound Filter Rules List (liste des règles de filtrre entrant) permet à l'utilisateur d'afficher la liste des règles de filtrre entrant déjà créées. Pour modifier une règle spécifique, cliquez sur l'icone . Pour supprimer une règle spécifique, cliquez sur l'icone

INBOUND FILTER RULES LIST

Paramètres du pare-feu

Un pare-feu protègeVote rereau du monde extérieur.Le routeur est doted'une fonctionnalite de type pare-feu.Le SPI youaide a empêcher les cyberattaques.Parfois, pour certains types d'applications, vous souhaitez disposer d'un ordinateur exposé au monde extérieur.Si youchoisissez d'exposer un ordinateur, you pouvez activer la DMZ.DMZ est l'abrviation de Demilitarized Zone (Zone demilitarised).Cette option expose totallyment I'ordinateur choisi au monde extérieur.

Les paramètres suivants pourront être configurés :

Activer le SPI: Cochez la case Enable SPI (Activer la SPI) pour activer la fonction SPI (Stateful Packet Inspection, également appelée filtrage de paquets dynamiques). La SPI permet d'eviter les cyber-attaques car elle suit davantage d'états par session. Il certifie que le traffic général durant la session est conforme au protocole.

FIREWALL SETTINGS

Enable SPI :

Les paramètres suivants pourront être configurés :

UDP Endpoint Sélectionné la méthode de filtrage des points de connexion Filtering (Filtrage NAT UDP ici. Les options disponibles sont les suivantes : des points de Endpoint Independent (Indépendamment du point de connexion), Address Restricted (Adresse restreinte), et Port And Address Restricted (Restriction d'adresse et de port).

TCP Endpoint Sélectionnez la méthode de filtrage des points de connexion Filtering (Filtrage) NAT TCP ici. Les options disponibles sont les suivantes : des points de Endpoint Independent (Indépendamment du point de connexion), Address Restricted (Adresse restreinte), et Port And Address Restricted (Restriction d'adresse et de port).

Les paramètres suivants pourront être configurés :

Enable anti-spoof Cochez cette case pour activer la fonction de contrôle anti-checking (Activer usurpation. le contrôle antiusurpation) :

NAT ENDPOINT FILTERING

Les règles du pare-feu peuvent servir à autoriser ou refuser le passage du traffic par le routeur. Vous pouvez indiquer un seul port en utilisant la boîte de saisie, située en haut, ou une plage de ports en utilisant les deux boîtes de saisie. DMZ vient de l'anglais « Demilitarised Zone » et signifie zone démilitarisée. La DMZ permet aux ordinateurs situés derrière le routeur d'être accessible au traffic Internet. Généralement, la DMZ contient les serveurs Web, FTP, etc.

Les paramètres suivants pourront être configurés :

Activer la DMZ: Cochez cette case pour activer la fonctionnalité DMZ.

DMZ IP Address Saisissez l'adresse IP de l'ordinateur du réseau local dont

(Adresse IP de la vous ne poulez plus restreindre la communication Internet

DMZ): dans le champ d'adresse IP de la DMZ. Pour indiquer un client DHCP existant, utilisez le menu déroulant Computer Name (Nom de l'ordinateur) et selectionnez l'ordinateur qui doit servir d'hote DMZ. Si vous selectionnez un ordinateur qui est déjà un client DHCP, voirlez à creator une réservation statique dans la page Setup > Network Settings (Configuration > Paramétres réseau) afin que l'adresse IP de la machine DMZ ne change pas.

DMZ HOST

Les paramètres suivants pourront être configurés :

PPTP: Cochez cette option pour permettre l'accès PPTP au réseau local.

IPSec (VPN): Cochez cette option pour permettre l'accès IPSec (VPN) au réseau local.

RSTP: Cochez cette option pour permettre l'accès RSTP au réseau local.

SIP: Cochez cette option pour permettre l'accès SIP au réseau local.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

L'option Routing (Routage) est une méthode avancée de personnelisation de routes spécifiques de données sur le réseau.

La section Routing List (Liste des redirections) permet à l'utiliser de configurer les règles de routage utilisées par ce réseau. Un maximum de 32 règes peuvent être configurées.

Les paramètres suivants pourront être configurés :

Checkbox (Case Pour activer une voie, cochez la case à gauche de à cocher): cette-ci.

Name (Nom): Saisissez un nom pour la règle utilisé ici.

IP cible: Entrez l'adresse IP des paquets empruntant cette route.

Masque de Saisissez le masque de réseau pour indiquer le réseau: sous-réseau des paquets IP qui empruntera cette voie.

(Passerelle IPv6 Saisissez le prochain bon pris si cette route est par défaut) utilisé.

Mesure: Saisissez la valeur de mesure que cette route utilisera ici.

Interface : Utilisez le menu déroulant pour indiquer si le paquet IP doit utiliser l'interface WAN ou LAN pour sortir du routeur.

Cliquez sur le bouton Save Settings (Enregistrer les parametes) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les parametes) pour ignorer les modifications effectuees.

Paramètres sans fil avances

Ces options concernent les utilisateurs qui souhaitent changer le comportement de leur recepteur sans fil 802.11n par rapport aux parametes standard. Nous recommendons de ne pas modifier ces parametes et de laisser les valeurs par défaut. En effet, des parametes incorrectly pouraient nuir aux performances de votre recepteur sans fil. Avec les parametes par défaut, les recepteurs sans fil bénéficient de performances optimales dans la plupart des environnement.

Les paramètres suivants pourront être configurés :

Wireless Band L'utilisateur peut voir la bande de fréquence sans fil en cours (Bande de configuration. Dans ce cas, 2,4 GHz.

féquences sans fil):

Puisance de Cette option definit la puissance de transmission des transmission: antennes.

Période de balise: Les balises sont des paquets envoyés par un point d'accès pour synchroniser un réseau sans fil. Définissez une valeur. 100 correspond au paramètre par défaut recommandé.

RTS Threshold (Seuil L'utilisateur peut saisir la valeur du seuil RTS utilisée. Cette RTS): valeur doit être maintainue à sa valeur par defaut, soit 2346. Si le flux de données irregularier pose probleme, vous ne pouvez réaliser qu'une modification mineure.

Fragmentation: Le seul de fragmentation, défini en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

ADVANCED WIRELESS SETTINGS

Save Settings

Don't Save Settings

DTIM Interval L'utilisateur peut saisir la valeur d'intervalle DTIM. Une période DTIM (Delivery Traffic Indication Message) (Message d'indication de transmission de (Intervalle DTIM): données) est un compte à rebours qui informe les clients de la fenêtre suivant pour écouter les messages de diffusion générale et de multidiffusion. Le paramètre par défaut est 1.

Activation de Cochez cette case pour activer la fonction WMM. WMM:

IG court : Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramétres) pour ignorer les modifications effectuées.

ADVANCED WIREFLESS SETTINGS

Configuration sécurisée du Wifi

La fonction WPS (Wi-Fi Protected Setup) est une méthode simplifiée destinée à securiser vos réseau sans fil lors de la première installation et durant l'opération d'ajout d'un nouveau pérophérique. La Wi-Fi Alliance (WFA) a certifié cette fonction pour différents produits et divers fabricants. Il suffit de relâcher un bouton pour la méthode du bouton-poussoir ou de saisir correctement le code à 8 chiffres pour la méthode de code pin. La réduction de la durée d'installation et la capacité sont relativement significatives, et le paramètre de sécurité sans fil le plus fort du WPA2 est automatiquement utilisé

La section Wi-Fi Protected Setup (WPS) permet à l'utilisateur d'activer la fonction WPS de ce routeur.

Les paramètres suivants pourront être configurés :

Activer: Cochez cette option pour activer la fonctionnalité WPS.

WiFi Protected Ce paramètre affiche l'etat de configuration WPS.

Setup (WPS):

Verrouiller les Cochez cette option pour verrouiller les paramétres de

paramètres de sécurité sans fil configurés.

sécurities sans fil :

La section PIN Settings (Paramètres du PIN) permet à l'utiliser d'afficher non seulement le code PIN, mais aussi de restaurer le PIN par défaut ou de générer un nouveau code PIN. Un PIN est un numéro unique pouvant servir à ajouter le routeur à un réseau existant ou à créé un nouveau réseau. Vous pouvez imprimer le PIN par défaut situé sous le routeur. Pour plus de sécurité, vous pouvez modifier le PIN pour en créé un autre. Vous pouvez restaurer le PIN par défaut à tout moment. Seul l administrateur (compte « admin ») peut modifier ou réinitialiser le PIN.

Les paramètres suivants pourront être configurés :

PIN): Affiche la valeur actuelle du PIN du routeur.

Reset PIN to Default Cliquez sur ce bouton pour restaurer le code PIN par défaut

(Restaurer le PIN par du routeur.

défaut) :

Générer un nouveau Cliquez sur ce bouton pour créé un numéro aléatoire

PIN: servant de code PIN valide. Celui-ci devient le PIN du routeur, Vous pouvez ensuite le copier sur l'interface utilisateur du registraire.

Cliquez sur le bouton Connect your Wireless Device (Connectoriste perephérique sans fil) pour lancer l'assistant de configuration de connexion Internet. Cet assistant vous permet d'ajouter des perephériques sans fil au réseau sans fil.

PIN SETTINGS

PIN:10186718

Étape 1: Cette étape permet à l'utilisateur deCHOISIR entre deux options. Vous pouvezCHOISIR Auto (Automatique) si le client sans fil prend en charge le WPS ou Manual (Manuel) dans le cas contraire.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale.

Étape 2 :ÀpRES avoir séLECTIONné Auto, la page suivante s'affiche. Il y a deux façon d'ajouter un périphérique sans fil qui prend en charge le WPS. Tout d'abord, il y a la méthode PIN (Nombre d'identification personnel). Cette méthode invite l'utilisateur à saisir un code PIN. Ce code PIN doit être identique sur le client sans fil. Ensuite, il y a la méthode PBC (Configuration par bouton-poussoir). Cette méthode permet au client sans fil de se connecter à ce périphérique en appuyant sur le bouton PBC.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale.

Étape 2 : ÀpRES avoir séLECTIONné Manual, la page suivante s'affiche. Cette page permet à l'utilisateur d'afficher les paramètres sans fil de ce routeur. Les clients sans fil doivent configurer leurs paramètres sans fil afin qu'ils soient identiques aux paramètres affichés sur cette page pour que la connexion puisse être établie. Cette option est destinée aux clients sans fil qui ne peuvent pas utiliser la méthode WPS pour se connecter à ce périphérique.

Cliquez sur le bouton Prev (Préc) pour revenir à la page précédente. Cliquez sur le bouton Next (Suivant) pour passer à la page suivante. Cliquez sur le bouton Cancel (Annuler) pour ignorer les changements apportés et revenir à la page sans fil principale. Cliquez sur le bouton Wireless Status (État du réseau sans fil) pour acceder à la page d'etat du réseau sans fil et afficher les clients sans fil connectés à ce périphérique.

STEP 1: SELECT CONFIGURATION METHOD FOR YOUR WIRELESS NETWORK

Cette section comporte les paramètres pouvant modifier la manière dont le routeur gère certains types deTraffic. Nous recommendons de ne pas les modifier, sauf si vous les maîtrisez déjà ou si un membre de notre personnel d'assistance vous l'a demandé.

UPnP

UPnP est l'acronyme de Universal Plug and Play, une architecture de réseau qui assure la compatibilité de tous les équipements, logiciels ou péripériques connectés en réseau. Le péripérisque est un routeur UPnP ; il est donc compatible avec les autres péripériques/logiciels UPnP. Si vous ne poulez pas utiliser la fonction UPnP, vous pouvez la désactiver en sélectionnant « Désactivé »

Les paramètres suivants pourront être configurés :

Activer UPnP : Cochez cette option pour activer la fonctionnalité UPnP du routeur.

Ping du réseauétendu

Lorsque you utilisez Activer la reponse aux requêtes ping du réseau etendu, l'adresse IP du réseau public etendu du périhérique répond aux commandes ping envoyées par les Internautes. L'envoi de pings aux addresses IP publiques du réseau etendu est une méthode féquèment utilisée par les pirates pour vérifier si l'adresse IP de votre réseau etendu est valide.

Les paramètres suivants pourront être configurés :

Enable WAN Ping Cochez cette option pour activer l'option WAN Ping Response (Activer Response (Réponse aux requêtes ping du réseau étendu) du la réponse aux routeur. requêtes ping du réseau étendu):

Vitesse du port du réseau etendu

Cela you per met de selectionner la vtese de l'interace du reseau etendu du routeur : Auto 10/100/1000Mbps (Auto 10/100/1000 Mbits/s), 10Mbps (10 Mbits/s), 100Mbps (100 Mbits/s) ou 1000Mbps (1000 Mbits/s).

Les paramètres suivants pourront être configurés :

WAN Port Speed
Vous pouvez définir la vitesse du port Internet sur Auto (Vitesse du port du réseau étendu): 10/100/1000Mbps (Auto 10/100/1000 Mbits/s), 10Mbps (10 Mbits/s), 100Mbps (100 Mbits/s) ou 1000Mbps (1000 Mbits/s). Pour certains anciers câbles ou modems DSL, vous devrez peut-être définir la vitesse du port sur 10 Mbits/s.

Flux de données en multidiffusion

Cette section permet à l'utilisateur d'assurer que le traffic de multidiffusion passé d'Internet à votre réseau plus efficacement.

Les paramètres suivants pourront être configurés :

Enable Multicast Streams (Activer les flux multidiffusion): Activez cette option pour receivevoir des videos à la demande depuis Internet. Le routeur utilise le protocole IGMP pour prendre en charge une multidiffusion efficace, à savoir la transmission de contenus identiques, par exemple de type multimédia, d'une source vers un certain nombre de destinataires. Cette option doit être activée si des applications du réseau local participent à un groupe de multidiffusion. Si votre application multimédia en réseau local ne recoit pas le contenu attendu, essayez d'activer cette option.

EEE

L'objectif de la norme Ethernet à efficacité énergétique (EEE) est de réduire la consommation d'énergie de l'Ethernet de 50 pour cent ou plus. L'Ethernet à efficacité énergétique (EEE), également appelé IEEE 802.3az, est un ensemble d'améliorations apportées aux normes de mise en réseau Ethernet à paire torsadée et à fond de panier qui permettent de consommer moins d'énergie pendant les périodes de faible activité des données.

Les paramètres suivants pourront être configurés :

Enable EEE Cochez cette option pour activer la fonction (Activer EEE): Ethernet à efficacité énergétique (EEE).

Cliquez sur le bouton Save Settings (Enregisterr les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

MULTICAST STREAMS

Enable Multicast Streams :

EEE

DLNA (Digital Living Network Alliance) est la norme d'interopérabilité des péripériques multimédia en réseau (NMD). L'utilisateur peut profiter des applications multimédias (musique, photos et vidés) sur les PC et les péripériques connectés au réseau. Si vous acceptez de partager le contenu multimédia avec les péripériques, tout ordinateur ou péripérisque connecté à votre réseau peut dire toute musique, vos images et vos videotos partagées.

Remarque: Le contenu multimédia partagé n'est peut-être pas sécurisé. Il est recommandé d'autoriser les péripériques à diffuser uniquement sur des réseaux sécurisés.

Les paramètres suivants pourront être configurés :

Name your media Saisissez le nom de votre bibliothèque multimédia ici. Ce library (Nommer nom sera visible par tous les lecteurs DLNA du réseau.

votre bibliothèque multimédia) :

Folder (Dossier): Cochez simplement l'option root (racine) pour utiliser le réseau racine du périphérique de stockage connecté au port USB du routeur. Pour utiliser un dossier spécifique sur le périphérique de stockage, cliquez sur le bouton Browse (Parcourir) et naviguez jusqu'au dossier spécifique. Cliquez sur le bouton Apply (Appliquer) pour selectionner le dossier.

MEDIA SEVER SETTINGS

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramétres) pour ignorer les modifications effectuées.

DLNA SETTINGS

Le routeur dispose d'un serveur iTunes, qui permet de partager de la musique et des vidés avec des ordinateurs du réseau local exécutant iTunes. Si le serveur est activé, le routeur est détecté automatiquement par le programme iTunes; la musique et les vidés contenues dans le repertoire indiqué peuvent être diffusées sur le réseau.

Les paramètres suivants pourront être configurés :

iTunes Server Cochez la case appropriée pour activer ou désactiver le (Serveur iTunes): serveur iTunes.

Folder (Dossier): Indique le dossier ou le réseau partagé par le serveur iTunes. Sélectionnez root (racine) pour partager tous les fichiers sur tous les volumes ou cliquez sur Browse (Parcourir) pour sélectionner un dossier particulier.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

Après avoir activé le serveur iTunes sur le routeur, lancez iTunes. Dans votre utilitaire iTunes, Sélectionnez le routeur et saississez le mot de passé du serveur iTunes si nécessaire.

Zone invité

Cette page permet à l'utilisateur de configurer les paramètres de la zone invite. La zone invite est une zone réseau indépendante qui permet aux invitations d'acceder à Internet.

Les paramètres suivants pourront être configurés :

Activer la zone Cochez cette option pour activer la fonctionnalité Guest

invité: Zone (Zone invité) pour la bande de fréquence de 2,4 GHz. Le menu déroulant permet de planifier l'heure à laquelle la règle Firewall (Pare-feu) s'active. Il peut être définir sur Tout jours pour que ce service soit toujours activé. Cliquez sur le bouton New Schedule (Nouveau calendrier) pour créé vos propres horaires dans la page Schedules (Calendriers).

Wireless Band Affiche la bande de fréquence utilisé.

(Bande de

fréquences sans fil) :

Nom du réseau sans Le SSID (Service Set Identifier) correspond au nom de votre fil: réseau sans fil. Définissez un nom (32 caractères maximum). Le SSID est sensible à la casse.

Activer le routage Cochez cette option pour activer le routage entre les zones invite.

entre les zones :

Mode de sécurité : Le mode de sécurité permet à l'utilisateur de configurer la sécurité sans fil pour cette zone invite sans fil. Pour plus d'informations sur la sécurité sans fil, reportez-vous à la page Wireless Settings (Paramètres sans fil).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

GUEST ZONE

Cette age per met a lutiliseur de configurer les parametes du pare-feu IPv6 La section des regles du pare-feu affiche une fonction avancée servant a refuser ou autoriser le passage du traffic par le periphérique. Elles fonctionnent de la meme facon que les filtres IP avec des parametes supplémentaires. Vous pouvez creer plus de regles detaillées pour le periphérique.

La section IPv6 Firewall Rules (Règles de pare-feu IPv6) permet à l'utilisateur de creer, d'activer et de désactiver les règles du pare-feu IPv6 utilisées par ce périphérique. Les paramètres suivants pourront être configurés :

Configure IPv6 Cette option définit le comportement de toutes les règles Filtering (Configurer de pare-feu IPv6 créées. Les options sont les suivantes :

le filtrage IPv6): 'Turn IPv6 Filtering OFF' (Désactiver le filtrage IPv6), 'Turn IPv6 Filtering ON and ALLOW rules listed' (Activer le filtrage IPv6 et autoriser les règles répertoriées) et 'Turn IPv6 Filtering ON and DENY rules listed' (Activer le filtrage IPv6 et refuser toutes les règles répertoriées). Sélectionnez les options appropriées utilisées ici.

Checkbox (Case à Cochez cette option pour utiliser les règles de pare-feu cocher): créées.

Name (Nom): Saisissez un nom de règle de pare-feu personnalisé ici. Ce nom permet l'identification de la règle.

Source interface Sélectionnez l'interface source appropriée utilisé ici. (Interface source):

Destination Interface Sélectionnez l'interface cible appropriée utilisé ici.

(Interface cible) :

Calendrier: Sélectionnez un calendrier à appliquer à ces règles ici.

IP Address Range Saisissez la plage d'adresses IPv6 utilisée ici.

(Plage d'adresses IP):

Protocol: Sélectionné le protocole utilisé pour cette règle ici. Les options sont les suivantes: ALL (TOUS), TCP, UDP et ICMP.

Port Range Sélectionnez la plage de ports utilisée pour cette règle ici.

(Protocole : plaage de ports) :

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

32-IPV6 FIREWALL RULES

Sur cette page l'utilisateur peut spécifier des parcours personnalisés qui déterminent comment les données sont transférées sur votre réseau.

Les paramètres suivants pourront être configurés :

Checkbox (Case à Pour activer une voie, cochez la case à gauche de cette-ci. cocher):

Name (Nom): Saisissez le nom de la règle d'acheminement IPv6 utilisé ici.

Mesure: Saisissez la valeur de mesure de cette règle ici.

Interface : Utilisez le menu déroulant pour indiquer si le paquet IP doit utiliser l'interface WAN ou LAN pour sortir du routeur.

Destination IPv6 Entrez l'adresse IPv6 des paquets empruntant cette route. (IPv6 cible):

Prefix Length Entrez la longueur du préfixe IPv6 des paquets empruntant

(Longueur du cette route. préfixe):

(Passerelle IPv6 par Saisissez le prochain bon pris si cette route est utilisé.)
défaut)

Cliquez sur le bouton Save Settings (Enregistrer les parametes) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les parametes) pour ignorer les modifications effectuées.

ROUTING

Catégorie Tools (Outils)

Cette catégorie permet à l'utilisateur de configurer des fonctions liées au routeur proprement dit. Des fonctions comme les paramètres d'heure, les comptes de connexion, la mise à jour du microprogramme et bien d'autres.

Administrateur

Ct t t f t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d

La section Admin Password (Mot de passer Admin), permet à l'utilisateur de modifier le mot de passage de connexion administrateur utilisé pour ce périphérique.

Les paramètres suivants pourront être configurés :

Password (Mot de Saisissez le nouveau mot de passer de connexion utilisé ici.onneu:

Verify Password Ressaisissez le nouveau mot de passer de connexion ici. (Confirmer le mot de passer):

La section User Password (Mot de passer utilisé), permet à l'utilisateur de modifier le mot de passage de connexion utilisé utilisé pour ce périphérique.

Les paramètres suivants pourront être configurés :

Password (Mot de Saisissez le nouveau mot de passer de connexion utilisé passée): ici.

Verify Password Ressaisissez le nouveau mot de passer de connexion ici. (Confirmer le mot de passer):

La section System Name (Nom du système) permet à l'utilisateur de modifier le nom de passerelle utilisé pour ce périphérique.

Les paramètres suivants pourront être configurés :

Nom de passerelle: Saisissez le nom de passerelle du routeur utilisé ici.

ADMIN PASSWORD

Password :
Password :

USER PASSWORD

Password :
Password :

SYSTEM NAME

Gateway Name:DIR-645

ADMINISTRATION

Les paramètres suivants pourront être configurés :

Enable Graphical Cochez cette option pour activer la confirmation de l'image graphique lorsque l'utilisateur se connecte à la configuration Web.

Authentication

(Activer

I'authentification

graphique) :

Enable Remote Cochez this option pour activer la gestion a distance. Cote option permet d'acceder au routeur par le port Internet.

Management

(Activer la gestion à

distance):

Remote Admin Saisissez le numero du port d'administration à distance utilisé ici. Des services tels qu'un serveur Web interne pouvant parfois occuper le numero de

Port (Port port 80, cette option permet à l'utiliser de changer le port d'administration à distance sur 8080, par exemple.

d'administration à

distance) :

Filtre entrant SLECTIONNZ ici le comportement approprié du filtrer entrant d'administration à distance. Les options disponibles sont les d'administration suivantes :Allow All (Autoriser tout) et Deny All (Refuser tout).

à distance :

Détails : Saisissez la description détaillée du filtré entrant d'administration à distance.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

La fenêtre Time (Heure) vous permet de configurer, de partager à jour et de générer l'hour de l'horloge système interne. Cette zone vous permet également de définir le fuseau hora ainsi que le serveur de temps. Vous pouvez enfin configurer l'hour d'éta pour que le changement s'effectue automatiquement lorsque cela est programmé.

Configuration de date et heures

Ici, l'utilisateur peut configurer le fuseau hora ainsi que les paramètres d'heure d'été utilisés pour ce routeur.

Les paramètres suivants pourront être configurés :

Heure: Ici, est affichée la configuration de l'heure du jour utilisé sur ce périphérique.

Time Zone (Fuseau Sélectionnez ici le fuseau horsaire approprié utilisé sur ce horsaire): périphérique.

Activer l'heure Cochez cette case si le pays dans lequel vous estes applique d'ete: l'hourd ete

Daylight Saving Sélectionnez le décalage d'heure d'être utilisé ici.

Offset (Décalage

d'heure d'été) :

Dates de Sélectionnez la date de début et de fin de l'heure d'été.

changement

d'heure :

TIME AND DATE CONFIGURATION

Configuration automatique de date et heures

lci, lutilisateur peut configurer si ce routeur synchronisera automatiquement son heures et sa date avec un serveur hora public.

Les paramètres suivants pourront être configurés :

Automatically Le protocole NTP (Network Time Protocole) synchronise les synchronize heures des horloges des ordinateurs d'un réseau. Cochez

(Synchronisation cette option pour activer la synchronisation automatique de automatique) : la date et de l'heure.

NTP Server Used Sélectionnez le serveur temporel approprié utilisé ici. (Serveur NTP L'intervalle de communication du routeur avec le serveur utilisé): NTP est mis à 7 jours.

Update Now (Mettre: a date et l'heure du jour du routeur.

AUTOMATIC TIME AND DATE CONFIGURATION

Régler la date et l'heure manuellement

lci, l'utilisateur peut configurer manuellement les valeurs de la date et de l'heure utilisées par ce routeur. Ici, l'utilisateur peut également synchroniser l'heure du routeur avec l'heure de l'ordinateur de configuration.

Les paramètres suivants pourront être configurés :

Set Manually Ici, l'utilisateur peut configurer manuellement la date et l'heure utilisées par ce périphérique. Les options configurable sont les suivantes : Year (Année), Month (Mois), Day( Jour), Hour (Heure), Minute (Minute) et Second (Seconde).

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

Syslog

Les options de SysLog permettent d'envoyer les informations du journal sur un serveur de Journal système.

Les paramètres suivants pourront être configurés :

Enable Logging Cochez this option pour activer la fonction Syslog.

To SysLog Server

(Activer la

journalisation sur

un serveur SysLog) :

Syslog Server IP Saisissez l'adresse IP du serveur Syslog utilisé ici.

Address (Adresse IP

du serveur SysLog) :

Cliquez sur le bouton Save Settings (Enregister les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

Paramètres du courrier électronique

La fonction Email (Courrier électronique) peut être utilisé pour l'envoi des fichiers journaux système et des messages d'alerte du routeur à votre adresse électronique.

Notification par courrier électronique

Quand cette option est activée, les journaux d'activité du routeur ou les notifications de mise à jour du microprogramme peuvent être envoyés par courrier électronique à l'adresse indiquée.

EMAIL NOTIFICATION

Les paramètres suivants pourront être configurés :

Enable Email Notification Cochez cette case pour activer la fonction de notification par

(Activer la notification par courrier électronique.

courrier électronique):

Paramètres du courrier électronique

lci cet utilisateur peut entrer manuellement les paramètres du courrier électronique requis pour activer la fonction de notification par courrier électronique.

Les paramètres suivants pourront être configurés :

From Email: Cette adresse électronique apparait comme étant celle de l'expéditeur lorsque vous receivez par courrier électronique électronique De): un fichier journal ou une notification de mise à jour du microprogramme.

To Email Address Saisissez l'adresse électronique du destinataire.

(Adresse

électronique Å):

Email Subject Saisissez le texte qui doit apparaitre dans la ligne de sujet du

(Sujet du courrier courrier électronique envoyé.

électronique):

Adresse du serveur Saisissez l'adresse du serveur SMTP pour l'envoi du courier électronique. Sélectionnez cette option si vous serveur SMTP requiert une authentification.

SMTP:

SMTP Server Port Saisissez le numero de port du serveur SMTP utilisé pour l'envoi du courier électronique.

(Port du serveur

SMTP):

Activer Cochez cette option si le serveur SMTP requiert une authentification pour l'envoi du courier électronique.

l'authentication :

EMAIL SETTINGS

Account Name Saisissez votre compte pour l'envoi du courrier électronique.

(Nom du compte) :

Password (Mot de Saisissez le mot de passerie associé au compte.

passe):

Verify Password Ressaisissez le mot de passerie associé au compte ici.

(Confirmer le mot

de salle):

Send Mail Now Cliquez sur ce bouton pour envoyer un courier electronique test du routeur et vérifier que les parametes de messagerie ont ete configurés (Envoyer le courrier correctement.

électronique

maintenant) :

Email Log When Full or on Schedule (Envoyer le journal par courrier électronique lorsque Plein ou Selon calendrier)

Normalement, les couriers électroniques sont envoyés à l'heure de début et de fin définies dans le calendrier. Cependant, le redémarrage du réseau pendant la période définie dans le calendrier provoque l'envoi de couriers électroniques supplémentaires.

Les paramètres suivants pourront être configurés :

Quand le journal est Sélectionné cette option si vous voulez que les journaux plein: soient envoyés par courrier électronique dés qu'ils sont pleins.

EMAILLOGWHENFULLORON SCHEDULE

On Log Full :

On Schedule:

Schedule:Never

Detail :

Save Settings

Don't Save Settings

Selon calendrier: Selectionnez cette option si vous voulez que les journaux soient envoyés par courrier électronique selon un calendrier.

Calendrier: Si vous avez selectionné l'option On Schedule (Selon calendrier), choisissez l'une des règles de calendrier définies. Si le calendrier souhaité n'apparait pas dans la liste, allez à l'écran Tools > Schedules (Outils > Calendriers), puis créez un nouveau calendrier.

Detail (Details): Entreze une description détaillée ici.

Cliquez sur le bouton Save Settings (Enregister les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

EMAIL SETTINGS

Cet section you per met de ger les parametes de configuration du routeur, de le reinitialiser et de restaurer ses parametes par defaut. La restauration des parametes par defaut efface tous vos parametes, y compris toutes les regles que you avez creees.

Les paramètres suivants pourront être configurés :

Save Settings To Utilisez cette option pour enregistrer les paramétres Local Hard Drive de configuration actuels du routeur dans un fisier du (Enregistrer les disque dur de l'ordinateur que vous utilisez. Commencez paramétres sur le par téléphone sur le bouton Save (Enregistrer). Une boîte de disque dur local): dialogue apparait dans laquelle vous pouvez sclectionner un emplacement et un nom de fisier pour les paramétres.

Charger des paramètres depuis le disque dur local : Commencez par utiliser l'option Browse (Parcourir) pour rechercher un fisier de paramètres de configuration précédemment enregistré. Ensuite, cliquez sur le bouton Restore Configuration From File (Restaurer la configuration à partir d'un fisier) ci-dessous pour transférer ces paramètres vers le routeur.

Restaurer les paramètres par défaut: Cette option rétablit tous les paramètres de configuration du routeur qui étaient effectifs à sa sortie d'usine. Les paramètres qui n ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous pouze enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.

Reboot The Device Cliquez pour réinitialiser le routeur.

(Réinitialiser le

periphérique) :

Clear Language Si you've anterieurement instalé un pack linguistique et que you voulez restaurer les parametes de langue par defaut de tous les menus de Pack (Effacer le pack l'interface du routeur, cliquez sur le bouton Clear (Effacer). linguistique):

Cliquez sur le bouton Save Settings (Enregister les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

La fenêtre Firmware (Microprogramme) permet de partager à jour le microprogramme du routeur et d'installer des packs linguistiques. Si vous envisagez d'installer un nouveau microprogramme, vérifie que celui que vous poulez utiliser se trouve sur le disque dur local de l'ordinateur. Si vous poulez installer un nouveau pack linguistique, vérifie qu'il est disponible. Veuillez vérifier la disponibilité des mises à jour du microprogramme sur le site d'assistance technique. Vous pouvez y télécharger les mises à jour du microprogramme sur votre disque dur.

La section Firmware Information (Informations relatives au microprogramme) permet à l'utilisateur d'afficher le numéro de la Current Firmware Version (Version actuelle du microprogramme) utilisé sur ce périphérique, la Current Firmware Date (Date du microprogramme actuel) de cette même version du microprogramme utilisé sur ce périphérique et un bouton sur lequel cliquer pour vérifier immédiatement en ligne la dernière version du microprogramme.

La section Firmware Upgrade (Mise à jour du microprogramme) permet à l'utilisateur de partager à jour physique le microprogramme de ce périphérique, enclistant sur le bouton Browse (Parcourir) et en naviguant jusqu'au filchier du microprogramme enregistré sur le disque dur local. Avres avoir localisé le filchier, cliquez sur le bouton Upload (Télécharger) pour lancer la mise à jour du microprogramme.

Remarque: Certaines mises à jour de microprogramme rétablissant les valeurs par défaut de la configuration du périphérique. Veillez à bien enregistrer la configuration actuelle avant d'effectuer une mise à jour du microprogramme.

La section Language Pack Upgrade (Mise à jour du pack de langues) permet à l'utilisateur de changer le pack de langue du routeur, enclinuant sur le bouton Browse (Parcourir) et en naviguant jusqu'au pack de langue téléchargeé sur l'ordinateur. ÀpRES avoir navigué jusqu'au fichier de pack de langue, cliquez sur le bouton Upload (Télécharger) pour lancer le téléchargement et la configuration du pack de langue. Vérifiez régulièrement la disponibilité de nouvelles mises à jour du microprogramme et de nouveaux packs de langues.

FIRMAWARE UPDATE

Remarque : Mettez always a jour le microprogramme ou les packs de langues de ce périhérique en utilisant la connexion cablee. Ne mettez jamais a jour en utilisant une connexion sans fil.

DNS dynamique

La fonction DDNS (DNS dynamique) vous permet d'héberger un serveur (Web, FTP, deieux, etc.) en utilisant un nom de Domaine que vous avez acquis (www.nomdedomainequelconque.com) avec votre adresse IP attribuée dynamiquement. La plupart des fournisseurs d'accès Internet haut débit attribuent des adresses IP dynamiques (changeantes). Si vous utilisez un fournisseur de services DDNS, quiconque peut entrer toute nom de domaine pour se connecter à votre serveur,'elle que soit votre adresse IP.

Les paramètres suivants pourront être configurés :

Enable Dynamic Le Dynamic Domain Name System (Système de noms de DNS (Activer le DNS domaine dynamique) permet de dévelopir un nom de domaine associé à une adresse IP dynamique. Cochez cette case pour activer le DDNS.

Server Address Sélectionnez votre fournisseur DDNS dans le menu (Adresse du déroulant. serveur):

Nom d'hôte : Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DDNS.

Nom d'utilisateur Saisissez le nom d'utilisateur ou la clé qui correspond à votre ou clé: compte DDNS.

Mot de passer ou Saisissez le mot de passer ou la clé qui correspond à votre clé: compte DDNS.

Verify Password or Ressaisissez le mot de passer ou la clé qui correspond à votre Key (Vérifier le mot compte DDNS. de passer ou la clé):

Expiration du début : Saisissez ici la valeur d'expiration du début utilisé pour le compte DDNS.

État : Affiche l' état de la connexion DDNS ici.

DYNAMIC DNS SETTINGS

Les paramètres suivants pourront être configurés :

Activer: Cochez cette option pour activer la fonction DNS dynamique pour les hôtes IPv6.

IPv6 Address Saisissez l'adresse IPv6 utilisé ici. L'utilisateur peut (Adresse IPv6): également sélectionner le Computer Name (Nom de l'ordinateur) dans la liste déroulante et cliquer sur le bouton << pour l'ajouter dans le champ Adresse IPv6.

Nom d'hôte : Saisissez ici le nom d'hôte IPv6 utilisé pour le compte DDNS.

Cliquez sur le bouton Save (Enregister) pour ajouter l'hôte IPv6 à la IPv6 Dynamic DNS List (Liste d'hôtes IPv6 DNS dynamiques).
Cliquez sur le bouton Clear (Effacer) pour effacer les informations saisies dans les champs.

DYNAMIC DNS FOR IPVG HOSTS

DYNAMIC DNS

Dans la section IPv6 Dynamic DNS List (liste d'hôtes IPv6 DNS dynamiques), une liste d'hôtes IPv6 sera affichée. Cochez la case Enable (Activer) pour activer l'hôte. Pour modifier une entrée spécifique, cliquez sur l'icone . Pour supprimer une entrée spécifique, cliquez sur l'icone

Cliquez sur le bouton Save Settings (Enregisterr les paramètres) pour accepter les modifications effectuées.

Cliquez sur le bouton Don't Save Settings (Ne pas enregistrer les paramètres) pour ignorer les modifications effectuées.

Contrôle du système

Cet utiliser de diagnostic utile peut servir à contrôler si un ordinateur est sur Internet. Il envoie des paquets de ping et écoute les réponses de l'hôte concerné.

La section Ping Test (Test de ping) permet à l'utilisateur de tester la connectivité Internet en faisissant un nom d'hôte ou l'adresse IP vers lequel/laquelle vous poulez envoyer une commande ping et en cliquant ensuite sur le bouton Ping. L'état de votre tentative de ping s'affiche dans la zone Résultat du ping.

La section IPv6 Ping Test (Test de ping IPv6) permet à l'utilisateur de tester la connectivité Internet en faisissant un nom d'hôte ou l'adresse IPv6 vers lequel/laquelle vous poulez envoyer une commande ping et en cliquant ensuite sur le bouton Ping. L'état de votre tentative de ping s'affiche dans la zone Résultat du ping.

La section Ping Result (Résultat du ping) permet d'afficher les résultats de la tentative de ping.

PING TEST

Voupez creer des calendriers en vue de les utiliser conjointement avec les regles d'execution. Par exemple, si vous voulez restreindre l'acces au Web de lundi à vendredi de 15h00 à 20h00, vous pouze creer un calendrier en selectionnant Lun, Mar, Mer, Jeu et Ven, puis en entrant 15h00 comme heures de début et 20h00 comme heures de fin.

Les paramètres suivants pourront être configurés :

Name (Nom): Saisissez ici le nom personnelisé de la nouvelle règle du calendrier. Ce nom permet l'identification de la règle.

Days(s) (Jour(s)): Pour utiliser cette règle tous les jours de la semaine, Sélectionnez l'option All Week (Toute la semaine). Pour utiliser cette règle uniquement certains jours, Sélectionnez l'option Select Day(s) (Sélectionner jour(s)) et cochez les jours où vous poulez utiliser cette règle.

All Day - 24 hrs Cochez cette option pour activer cette règle 24 (Toute la journée h sur 24 et non pas uniquement pendant une -24 h): certaine partie de la journée.

Format hora : Sélectionnez le format hora à utiliser ici.

Heure de début: Si l'option All Day (Toute la journée) n'est pas seLECTIONnée, l'utilisateur peut saisir ici l'heure de début.

Heure de fin: Si l'option All Day (Toute la journée) n'est pas seLECTIONnée, l'utilisateur peut saisir ici l'heure de fin.

Cliquez sur le bouton Add (Ajouter) pour ajouter cette nouvelle règle à la liste des règles du calendrier.

Cliquez sur le bouton Cancel (Annuler) pour supprimer les informations et annuler l'ajout de la nouvelle règle.

SCHEDULES

La section Schedule Rules List (Liste des règles du calendrier) permet à l'utiliser d'afficher les règles du calendrier qu'il a créées. Pour modifier une règle existante, cliquez sur l'icone de l'entrée en question. Pour supprimer une règle existante, cliquez sur l'icone de l'entrée en question.

Catégorie Status (État)

Cette categie permet a lutilisateur d'afficher les informations relatives a la configuration et aux fonctionnalités de ce periphérique. Affiche les configurations WAN, LAN et sans fil, les journaux système, du pare-feu et du routeur et bien d'autres informations.

Informations sur le périphérique

Cette page affiche les informations actuelles concernant le routeur. Elle affiche les informations LAN, WAN (Internet) et sans fil. Si vous connexion Internet est configurue pour une adresse IP dynamique, les boutons Release (Liberer) et Renew (Renouveler) apparaisent. Utilisez le bouton Release (Liberer) pour vous déconnecter de votre FAI et utilisez le bouton Renew (Renouveler) pour vous y connecter.

La section General (Généralités) permet d'afficher les informations concernant l'heure et le microprogramme.

La section WAN (Réseau étendu) permet d'afficher des informations concernant la connexion Internet.

DEVICE INFORMATION

La section LAN (Réseau local) permet d'afficher des informations concernant la configuration du réseau local.

LAN

MAC Address : f0:7d:68:82:87:80

IP Address : 192.168.0.1

Subnet Mask : 255.255.255.0

DHCP Server:Enabled

La section Wireless LAN (Réseau local sans fil) permet d'afficher des informations concernant la configuration du réseau local sans fil.

WIRELESS LAN

Wireless Radio : Enabled

MAC Address : f0:7d:68:82:87:80

802.11 Mode : Mixed 802.11n, 802.11g and 802.11b

La section LAN Computers (Ordinateurs du réseau local) permet d'afficher une liste des noèuds connectés activement.

La section IGMP Multicast Memberships (Adhesions de multidiffusion IGMP) permet d'afficher une listed'adresses de groupes de multidiffusion.

LAN COMPUTERS

MAC Address

IP Address

Name(if any)

00:23:7d:bc:2e:18

192,168.0.66

Le routeur journalise (enregistre) automatiquement les événements dignes d'intérêt dans sa mémoire interne. Si celle-ci devient insuffisante pour tous les événements, les journaux des ancients événements sont supprimés, et ceux des événements plus récents sont conservés. L'option Journaux vous permet d'afficher les journaux du routeur. Vous pouvez définir les types d'événements que vous pouze voir et le niveau des événements à afficher. Ce routeur dispose également d'une prise en charge des serveurs Syslog. Vous pouvez ainsi envoyer les fichiers journaux sur un ordinateur de votre réseau utilisant un utilitaire Syslog.

La section Save Log File (Enregistrer le fichier journal) vous permet de cliquer sur le bouton Save (Enregistrer) pour enregistrer les entrées du journal du routeur dans un fichier journal sur votre ordinateur.

Les paramètres suivants pourront être configurés :

Log Type (Type de journal): Utilisez les boutons radio pour sélectionner les types de messages que vous pouze afficher dans le journal. Vous pouze sélectionner les messages de type Firewall & Security (Pare-feu et sécurité), System (Système) et Router Status (État du routeur).

Log Level (Niveau du journal): Il existe trois niveaux d'importance des messages : Cruciale, avertissement et informations. Sélectionnez les niveaux que vous poulez afficher dans le journal.

Les paramètres suivants pourront être configurés :

First - Last Page Utilisez ces boutons pour afficher la première ou la dernière (Première - dernière page des journaux du routeur. page):

Previous-Next Utilisez ces boutons pour afficher la page suivante ou precedente precedente des journaux du routeur.
(suivante): Effacer: Cliquez sur ce bouton pour effacer la totalité du contenu du journal.

Link to Email Log Cliquez sur ce bouton pour ouvrir l'écran Email Settings Settings (Lier (Paramètres de messagerie) pour que vous puisiez modifier aux paramètres la configuration de la messagerie et envoyer des journaux. du journal de messagerie):

VIEWLOG

L'écran ci-dessous affiche les Traffic Statistics (Statistiques du traffic). Vous pouze y voir le nombre de paquets passant par le routeur sur les portes WAN et LAN et sur la bande sans fil 802.11n/g (2,4 GHz). Le compteur de traffic se réinitialise si le périphérique est redémarré.

La section LAN Statistics (Statistiques du réseau local) permet à l'utiliser d'afficher les statistiques du traffic survenu sur l'interface du réseau local. Les informations affichées comprend les paquets envoyés et reçus, les paquets rejetsés, les collisions qui ont eu lieu, et les paquets erronés envoyés et reçus.

La section WAN Statistics (Statistiques du réseau étendu) permet à l'utilisateur d'afficher les statistiques du traffic survenu sur l'interface du réseau étendu. Les informations affichées comprend les paquets envoyés et reçus, les paquets rejetsés, les collisions qui ont eu lieu, et les paquets erronés envoyés et reçus.

La section Wireless Statistics (Statistiques du réseau sans fil) permet à l'utilisateur d'afficher les statistiques du traffic survenu sur l'interface du réseau sans fil. Les informations affichées comprendnent les paquets envoyés et reçus, les paquets rejetsés, les collisions qui ont eu lieu, et les paquets erronés envoyés et reçus.

Cliquez sur le bouton Refresh Statistics (Actualiser les statistiques) pour ra fraîchir la page d'affichage.

Cliquez sur le bouton Reset Statistics (Réinitialiser les statistiques) pour supprimer toutes les informations statistiques de tous les champs affichés.

TRAFFIC STATISTICS

La page Internet Sessions (Sessions Internet) affiche des informations détaillées sur les sessions Internet actives via le routeur. Une session Internet est une conversation entre un programme ou une application sur un ordinateur du côté du réseau local et un programme ou une application sur un ordinateur du côté du réseau étendu.

Dans cette section, toutes les sessions Internet actives seront affichées.

INTERNET SESSIONS

Le tableau de clients sans fil affiche une liste de clients sans fil actuellément connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC des clients sans fil connectés.

La section Number of Wireless Clients - 2.4GHz Band (Nombre de clients sans fil - bande de 2,4 GHz) permet d'afficher la liste des clients sans fil actifs dans la bande de 2,4 GHz.

La page IPv6 affiche un résumé des paramètres IPv6 du routeur et répertorie les adresses IPv6 et les noms d'hôte de tous les clients IPv6.

La section IPv6 Connection Information (Informations sur la connexion IPv6) permet d'afficher plus d'informations sur la connexion IPv6. Des informations comme le type de connexion, l'adresse de passerelle, l'adresse lien-local, les serveurs DNS, et plus encore.

La section LAN IPv6 Computers (Ordinateurs IPv6 du réseau local) permet d'afficher une liste d'ordinateurs IPv6 du réseau local connectés activivement.

IPV6 NETWORK INFORMATION

Cette page affiche les données de l'acheminement IPv6 de votre routeur.

IPV6 ROUTING

IPv6 Routing Table

Catégorie Support (Assistance)

Cet section perm t a lisateur dacceder a un portail d'informations concernant chacune des pages prsentes sur ce periphérique sans exception. Ces informations permettent d'acceder a la description de base des parametes et utilisations de ces pages.

Base de connaissances

Bases de la technologie sans fil

Les produits sans fil reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil vous permet d'acceder en toute sécurité aux données dont vous avez besoin, quand et où vous le foulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

ll estsoonentouhaitde relier des appareils en reseau mobiles aun reseau local Ethernet classique pourutiliserdes serveurs,des imprimantes ou une connexion Internet fournie via le reseau local cable. Un routeur sans fil est un periphérique qui sert a creer ce lien.

Définition de « sans fil »

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Principe de la technologie sans fil

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'accès au réseau. Vous doivent vous couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenné qui lui permet de transmettre et de receivevoir des données via des signaux radio. Un point d'accès interieur (tel que celui illustré permet de transférer le signal jusqu'à 90 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de reférence dans l'industrie pour le réseau personnel sans fil. Les péripériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres. La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en return, elles utilisent moins de puissance. Cette technologie est donc idéale pour les péripériques personnels (par ex. téléphones mobiles, agendas électroniques, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Quitutilise la technologie sans fil?

Ces dernières années, la technologie sans fil est devenue si repandue que presque tout le monde l'utilise, à domicile comme au bureau. C'est pourquoi nous pouvons vous proposer une solution sans fil adaptée à vos besoin.

Position initiale

• Offre un accès haut débit à toutes les personnes du domicile
• Navigation sur le Web, accès au courrier électronique, messagerie instantanée, etc.
• Élimination des cables dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

• Maïtrisez tout à domicile, comme vous le fériez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
  Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
  Inutile de dézier de l'espace au bureau

Où la technologie sans fil est-elle utilisé ?

La technologie sans fil s'etend partout, pas seulement au domicile ou au bureau. Lesgens apprecient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus sans fil avec votre ordinateur portable, vous pouze acceder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aidar à réaliser la procedure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un répétiteur sera peut-être nécessaire pour dopér le signal et éndre la portée.

Éliminez les interférences

Placez les apparciels menagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparciils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
- Ad-hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil ou plus).

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les péripériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Sécurité du réseau sans fil

Cette section presente les différents niveaux de sécurité que vous pouze utiliser pour protégger vos données des intrus. Le routeur dispose d'options de sécurité sans fil comme WPA/WPA2 PSK/EAP.

Définition du WPA

Le WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les 2 principales améliorations par rapport au WEP :

Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotees. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
- Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Le WPA-PSK/WPA2-PSK utilise une phrase de passer ou une clé pour authenticateur vos re connexion sans fil. La clé est un mot de passag alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur voite routeur ou voite point d'accès sans fil.

Le WPA/WPA2 comprend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que leurs utilisateurs autorisés peuvent accéder au réseau.

Bases de la mise en réseau

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur réseau ou sans fil, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Start > Run (Démarrer > Exécuter). Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. (les utilisateurs de Windows® 7/Vista® saisissent cmd dans le champ Start Search [Recherche]). À l'invite, saisissez ipconfig, puis appuyez sur Entrée.

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feuBloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Attribution statique d'une adresse IP

Si vous n'utilise pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous doivent attribuer une adresse IP statique, veuilles proceder comme suit :

Étape 1

• Windows® 7 - Cliquez sur Start > Control Panel > Network and Internet > Network and Sharing Center > Change Adapter Setting (Démarrer > Panneau de configuration > Réseau et Internet > Centre Réseau et partage > Modifier les paramètres de la carte).
• Windows Vista® - Cliquez sur Demarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau.
• Windows®XP: cliquez sur Demarrer > Panneau de configuration > Connexions réseau.
• Windows® 2000 : sur le Bureau, cliquez avec le bouton droit de la souris sur Voisinage réseau > Propriétés.

Étape 2

Cliquez avec le bouton droit de la souris sur Connexion au réseau local, qui representatione suae adaptateur reseau, puis selectionnez Propriétés.

Étape 3

Sélectionnez Protocole Internet (TCP/IP), puis cliquez sur Propriétés.

Étape 4

Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple :

Si I'aresse IP du reseau local du routeur est 192.168.0.1, sua rasse IP doit etre 192.168.0.X (X etant un nombre compris entre 2 et 99).Veriez que le nombre choisi n'est pas utilise sur le reseau.

Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (192.168.0.1). Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre

routeur (192.168.0.1). Le Secondary DNS (DNS seconde) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Double-cliquez sur OK pour enregistrer vos paramètres.

Connexion à un réseau sans fil

Sous Windows 7

ll est recommanded d'activer la sccurite sans fil (WPA/WPA2) sur le routeur ou le point d'acces sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un reseau existant, vous devez connaître la clé de sccurite ou la phrase de passue utilisée.

1. Cliquez sur l'icone sans fil dans la zone de notification (en bas à droite).

1. L'utilitaire affiche tous les reseaux sans fil disponibles dans votre zone.
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

1. La fenêtre suivante apparait pendant que l'ordinateur tente de se connecter au routeur.

1. Saisissez la même clé de sécurité ou phrase de passer que celle du routeur, puis-cliquez sur Connect (Connector). Vous pouvez également vous connecter en appuyant sur le bouton WPS du routeur.

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de passée doit être strictement identique à celle du routeur sans fil.

Utiliser Windows 7 et la fonction WPS

La fonction WPS du réseau peut etre configurer a l'aide de Windows 7. Procedez comme suit pour utiliser Windows 7 afin de configurer la fonction WPS:

1. Cliquez sur le bouton Démarrer, puis selectionnez Ordinateur dans le menu Démarrer.
2. Cliques sur l'option Réseau.
3. Double-cliquez sur le routeur.

1. Saisissez le numéro PIN WPS et cliquez sur Suivant.

1. Saisissez un nom pour identifier le réseau.

2. Pour configurer les paramètres avancés, cliquez sur l'icone flèche descendante.

Cliquez sur Suivant pour continuer.

1. La fenêtre suivante s'ouvre lorsque le routeur est en cours de configuration.

Attendez la fin de la configuration.

1. La fenêtre suivante vous informe que le WPS a été configuré avec succès sur le routeur.

Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un périphérique sans fil d'ancienne génération au réseau.

1. Cliques sur Fermer pour terminer la configuration WPS.

Sous Windows Vista

Les utilisateurs de Vista® peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows Vista®, comme indiqué ci-dessous.

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de cette-ci pour acceder à l'utilitaire ou cliquez avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil dans la zone de notification (coin-inferieur droit à côté de l'heure).

Sélectionnez Connect to a network (Connexion à un réseau).

L'utilitaire affiche tous les reseaux sans fil disponibles dans votre zone.

Cliquez sur votre réseau sans fil (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous doivent connaître la clé de sécurité ou la phrase de passeruse utilisée.

1. Ouvrez l'utilitaire sans fil de Windows Vista enclinquant avec le bouton droit de la souris sur I'icone de I'ordinateur sans fil, dans la zone de notification (en bas à droite de I'écran). Sélectionnez Connect to a network (Connexion à un réseau).
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connector).
3. Saisissez la même clé de sécurité ou phrase de passer que celle du routeur, puis cliquez sur Connect (Connector).

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de passée doit être strictement identique à celle du routeur sans fil.

Sous Windows XP

Les utilisateurs de Windows XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veuillez vous reporter au manuel d'utilisation de votre adaptorateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « Visite des lieux » similaire à l'utilitaire de Windows XP, comme indiqué ci-dessous.

Si l'infobulle Rèseaux sans fil déteçés s'affiche, cliquez au centre de celle-ci pour acceder à l'utilitaire ou cliquez avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil dans la zone de notification (coin inférieur droit à côté de l'heure). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affchéé à l'aide du SSID), puis cliquez sur le bouton Connect (Connector).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Il est recommandé d'activer le WPA sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous nevez connaître la clé WPA utilisée.

1. Ouvrez l'utilitaire sans fil de Windows XP enclinuant avec le bouton droit de la souris sur I'icone de I'ordinateur sans fil, dans la zone de notification (en bas à droite de I'ecran). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connector).
3. La boîte de dialogue Wireless Network Connection (Connexion réseau sans fil) apparait. Saisissez la phrase de passer WPA-PSK, puis cliquez sur Connexion.

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. La phrase de passer WPA-PSK doit être strictement identique à celle du routeur sans fil.

Résolution des problèmes

Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du routeur. Lize les descriptions suivantes si vous aze des problemes. Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre systeme d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.

Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web?

Lorsque you saisissez l'adresse IP du routeur (192.168.0.1 par exemple), you ne you connectez pas à un site Web ou n'avez pas à etre connecté à Internet. L'utilitaire est integre dans une puce ROM du periphérique lui-même. Vote ordinateur doit se couver sur le même sous-rieseau IP pour se connecter à l'utilitaire Web.

Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :

Microsoft Internet Explorer 6.0 et version supérieure
- Mozilla Firefox 3.0 ou une version ultérieure
Google™ Chrome 2.0 ou une version ultérieure
Apple Safari 3.0 ou une version ultérieure

Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le périhérique. S'il ne l'est pas, essayez un autre cable ou connectez-vous à un autre port du périhérique, si possible. Si l'ordinateur est étant, le voyant l'est peut-être également.

Désactivez les logiciels de sécurité Internet exécutés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows® XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre historiel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.

Configurez vos paramètres Internet :

Allez dans Demarrer > Parametes > Panneau de configuration. Double-cliquez sur I'icone Options Internet. Sous l'onglet Securite, cliquez sur le bouton Retablir toutes les zones au niveau par defaut.
- Cliquez sur l'onglet Connexions, puis cochez Ne jamais étabir de connexion dans les options de numérotation. Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.
- Dans l'onglet Avancés, cliquez sur le bouton Rétablir les paramètres avances. Cliquez trois fois sur OK.
Fermez votre navigateur Web (s'il est ouvert), puis rouvrez-le.

Accedez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l'adresse IP de votre routeur dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.

Si vous ne parvezvez always pas a acceder a la configuration, debranche z alimentation du routeur pendant 10 secondes, puis rebranche-la. Patientez environ 30 secondes, puis essayez d'acceder a la configuration. Si vous possedez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

Que doit je faire si j'a ioublie mon mot de passer ?

Si you oubliez Your mot de pass, you deez reinitialiser your routeur. Malheureusement, ceste procedure reinitialise tous vos parametes.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) sur le panneau inférieur de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintainir le bouton enforcé pendant 10 secondes. Relâchéz-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'acceder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, le nom d'utilisateur est admin; laissez la case de mot de passée vide.

Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et receivevoir des couriers électroniques lorsque je me connecte via mon routeur ?

Si vous avez des dificultés à envoyer ou receivevoir des couriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Pour couver la taille de MTU appropriee, you nez daris un ping special de la cible a laquelle you tentez d'acceder. Il peut s'agir d'un autre ordinateur ou d'une URL.

• Cliquez sur démarrer, puis sur Exécuter.
  Les utilisateurs de Windows 95, 98 et Me saissent commande (les utilisateurs de Windows NT, 2000 et XP saissent cmd), puis appuient sur Entrée (ou OK).
  Lorsque la fenetre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante : ping [url] [-f] [-l] [valeur MTU]

Example: ping yahoo.com -f -l 1472

Vou des autres neiges, dont le clôt de l'air est faissé, est fouriers. Il neiges, en effet, est fouriers. Il neiges, en effet, est fouriers. Il neiges, en effet, est fouriers.

Après avoir trouvez votre MTU, vous pouze maintainant configurer votre routeur à l'aide de la taille de MTU appropriée.

Pour modifier la vitesse de la MTU sur votre routeur, précédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passer (vierge par défaut). Cliquez sur OK pour acceder à la page de configuration Web du périphérique.
• Cliquez sur Configurer, puis sur Configuration manuelle.
  Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur Save Settings (Enregisterr les parametes) pour enregisterr vos parametes.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continuez à la modifier par étapes de dix.

Caractéristiques techniques

Normes

• IEEE 802.11n
• IEEE 802.11g
• IEEE 802.3
• IEEE 802.3u

Sécurité

WPA-Personal WPS (PBC/PIN)
WPA2-Personnel
WPA-Entreprise
WPA2-Entreprise

Débits du signal sans fil*

• 300 Mbits/s - 12 Mbits/s
• 108 Mbits/s
• 11 Mbits/s

• 54 Mbits/s -9 Mbits/s

• 48 Mbits/s -6 Mbits/s

• 36 Mbits/s -5,5 Mbits/s

• 24 Mbits/s - 2 Mbit/s
• 18 Mbits/s -1 Mbits/s

MSC (0-15)

• 130 Mo/s (270) - 117 Mbits/s (243)
• 104 Mbits/s (216) -78 Mbits/s (162)
• 66 Mbits/s (135) - 58,5 Mbits/s (121,5)
• 52 Mbits/s (108) -39 Mbits/s (81)
• 26 Mbits/s (54) -19 Mbits/s (40,5)
• 12 Mbits/s (27) -6 Mbits/s (13,5)

Plage de fréquences

• 2,4 GHz à 2,483 GHz

Puissance de sortie maximale en transmission

• 20 dBm ± 2 dB à 11, 5, 5, 2 et 1 Mbit(s)/s à la température ambiente de 25 °C

Voyants

• Alimentation
• Internet
• WPS
• Réseau local sans fil

Température de fonctionnement

• 0^ C à 55^ C

Humidité

Sécurité et Émissions

FCC
- CE

Dimensions

· L = 9,65~cm
· W = 11,68 ~cm
· H = 18,80 ~cm

Garantie

• 2 an
