Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice ISD 91 - SAGEM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ISD 91 de la marque SAGEM.

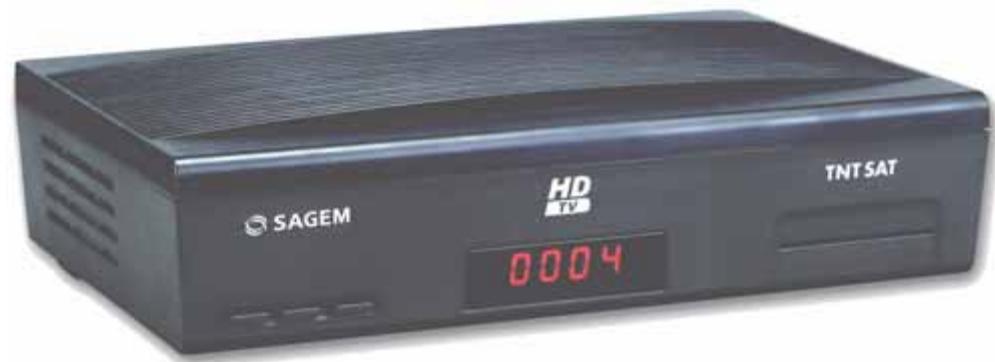

Pour bénéficier, avec ce pack SAGEM ISD91 HD, de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un téléviseur à écran plat avec connecteur HDMITM ou connecteurs YPbPr. La qualité d'image restituée sur l'écran sera en Haute Définition pour autant que votre téléviseur soit prêt pour la Haute Définition, que vous ayez utilisé un cordon HDMITM ou YPbPr pour relier le terminal de réception SAGEM ISD91 HD et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Votre revendeur peut vous aider à vérifier que votre écran est prêt pour la HD. Dès le raccordement de votre terminal de réception, vous pouvez profiter de la totalité des services. Vous pouvez mettre à jour votre terminal de réception si de nouveaux services deviennent disponibles. Le terminal de réception Sagem Communications suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce manuel.
Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/ 5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives, 2006/95/CE sur la sécurité et 2004/108/CE concernant la compatibilité électromagnétique, définies par le Parlement européen et le Conseil pour minimiser les interférences électromagnétiques et préserver la santé et la sécurité de l'utilisateur. La déclaration de conformité CE peut être consultée sur le site www.sagem.com de Sagem Communications, dans la section support, ou obtenue à l'adresse suivante : Sagem Communications - Service des relations clientèle 4, rue du Petit Albi 95800 Cergy Saint-Christophe - France Copyright © Sagem Communications (Groupe SAFRAN) Un appui de 5 secondes sur cette touche effectue un redémarrage.
Dans le MENU, elles permettent de naviguer dans les différents écrans.
• Réglage du terminal de réception • Mémorisation des chaînes
- de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrêmement chaudes ou froides. Placez le terminal de réception et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité du terminal de réception. En cas d'orage, il est conseillé de retirer la prise d'antenne et la prise d'alimentation. Même si le terminal de réception et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre. - de placer le terminal de réception et le bloc secteur dans un endroit sec et aéré. - de le protéger de l'humidité : mettez le terminal de réception et le bloc secteur à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénètre dans le terminal de réception ou le bloc secteur, débranchezles par la prise secteur du bloc secteur et prévenez votre revendeur. - d'éviter les chocs violents : n'utilisez jamais le terminal de réception s'il est endommagé. Placez toujours votre terminal de réception sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvrez jamais le terminal de réception ni le bloc secteur ! Il existe un risque de choc électrique. Toute intervention éventuelle doit être effectuée par un personnel qualifié. Vous devez utiliser exclusivement le bloc secteur fourni. Raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livret et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les blocs secteur servent de dispositif de sectionnement de l'alimentation 230V. Ils doivent être situés à proximité de l'appareil et être aisément accessibles. - de débrancher le terminal de réception par la prise secteur du bloc secteur avant mise en place ou modification des branchements aux autres appareils ( Télévision, magnétoscope, lecteur de DVD... ) ou bien toute opération de nettoyage du terminal de réception ou du bloc secteur. - de nettoyer le terminal de réception ou le bloc secteur exclusivement à l'aide d'un chiffon doux légèrement humide. Ne jamais utiliser de détergents ou d'additifs chimiques. - de ne rien poser sur le terminal de réception (ce qui nuirait à une bonne aération) : Les fentes d'aération situées sur le boîtier protègent votre terminal de réception de la surchauffe. Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le terminal de réception dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière du terminal de réception. - de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.
Interférences : ne placez pas le terminal de réception à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du terminal de réception et provoquer une perturbation de l'image et du son.
Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.
Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.
La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. A ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective : - Dans les points de distribution en cas d'achat d'un équipement équivalent. - Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).
Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

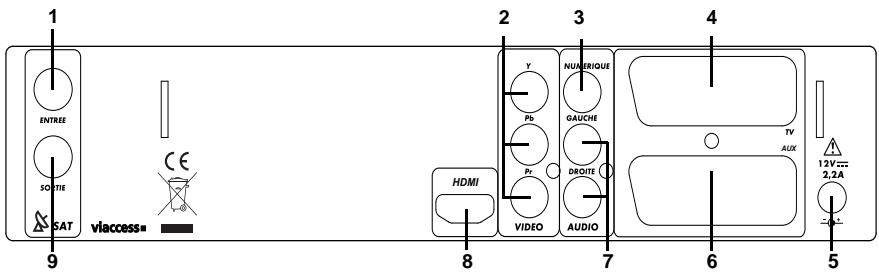

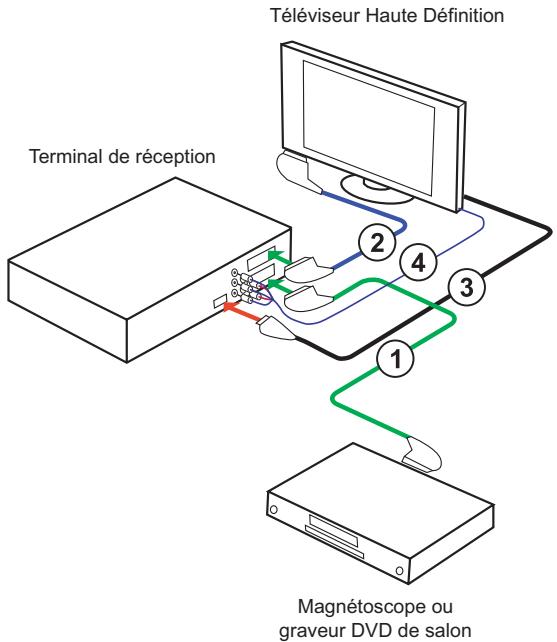

Si votre écran plat est muni d'une prise DVI uniquement, vous devez relier la prise HDMI de votre terminal de réception à la prise DVI de votre écran plat (câble HDMI-DVI ou adaptateur HDMI-DVI non fourni). Vous devez raccorder la sortie audio HIFI de votre terminal de réception à l'entrée audio associée au connecteur DVI de votre écran plat (cordon non fourni) 4.

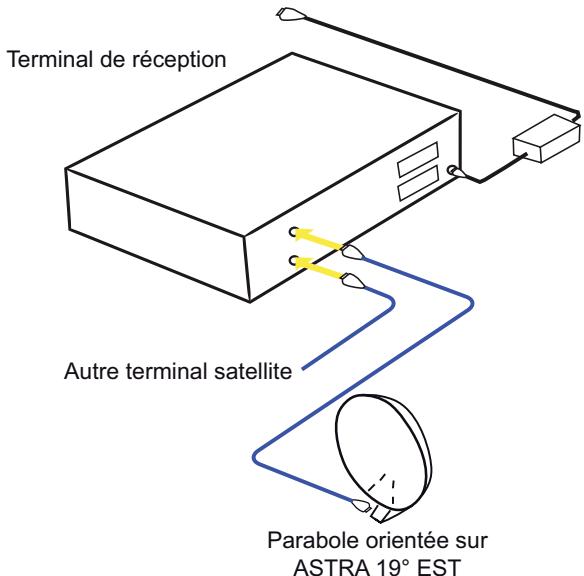

Vous devez raccorder une parabole d'au moins 60 cm, muni de préférence d'un LNB " universel " et orientée sur le Satellite ASTRA à 19° EST. Votre revendeur/installateur vous conseillera pour l'installation et le pointage de cette parabole. 1.

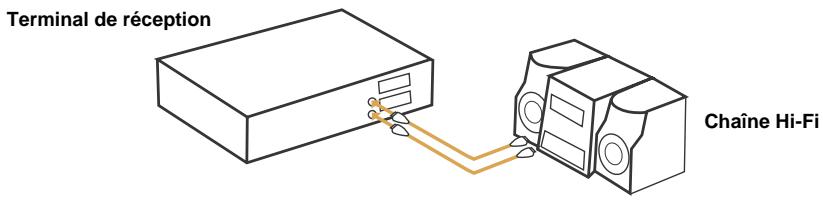

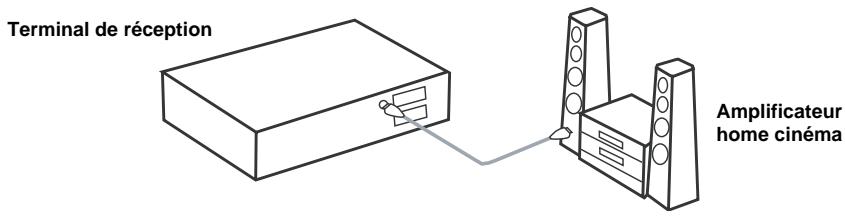

Reliez la sortie AUDIO NUMÉRIQUE à l'entrée de votre amplificateur HOME CINÉMA (câble coaxial non fourni).
Terminal de réception
• Si votre antenne est pré-orientée sur ASTRA 19° EST et si le niveau du signal est suffisant, après la fin de la recherche, vous pourrez mémoriser la liste obtenue en appuyant sur OK.
En cours ... 0014 chaînes TV trouvées 0000 stations radio trouvées
• Sélectionnez à l’aide des touches droite et gauche la région de votre choix et validez par OK. Nota : dans le cas ou aucun service n’est disponible, l’information "Aucun service France 3 régional" est affiché. France 3 Basse Normandie
• La création de ce Code Parent est obligatoire pour valider la mise en service du terminal de réception.

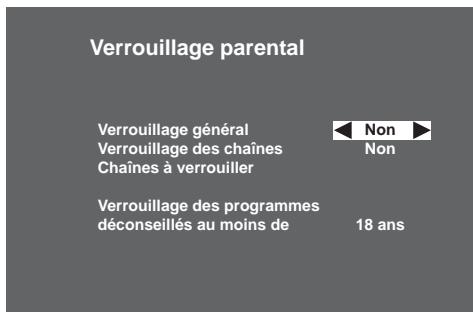

• Vous avez la possibilité de verrouiller les programmes de catégorie II à V en fonction de l'âge des enfants.
Confirmation de mon Code parent Verrouillage des programmes déconseillés au moins de
avec les flèches haute et
• Dans le menu INSTALLATION terminal de réception, choisissez RECHERCHE DES CHAÎNES et validez par OK.
Installation LNB Installation Réseau TNTSAT Choix de la région France 3 Recherche des chaînes ASTRA
• Avant toute installation, vous devez décrire les caractéristiques de votre antenne parabolique. • TNTSAT diffuse les chaînes de la TNT à partir du satellite ASTRA positionné à 19° EST. Votre antenne doit être préalablement orientée sur ce satellite. Nous vous conseillons de faire appel à un professionnel antenniste qui est muni d'appareils de réglage approprié. • Votre LNB est universel : sélectionnez LNB universel par défaut et valider par OK (mise à jour automatique des paramètres).
• La jauge en bas de l'écran doit être idéalement de couleur verte. Dans ce cas, le signal reçu vous garantit une réception parfaite des programmes. • Dans le cas contraire (jauge de couleur jaune ou rouge), les images seront figées, hachées, ou comprendront des blocs fixes (phénomène de pixellisation). Ces phénomènes seront encore plus fréquents dans le cas de forte couverture nuageuse.
Fréquence Qualité Signal : • Une fois l'installation réalisée, vous accéderez à vos chaînes.
En cours ... 0014 chaînes TV trouvées 0000 stations radio trouvées
• A tout moment vous pouvez modifiez votre sélection de région si vous le désirez.
TV gratuites et des stations de radios gratuites diffusées par le satellite ASTRA.

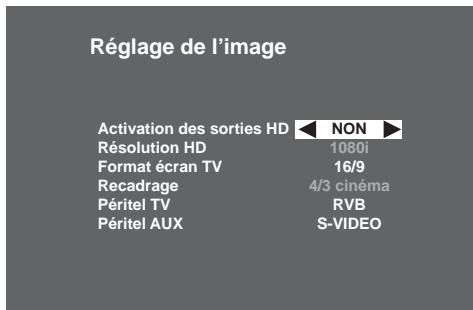

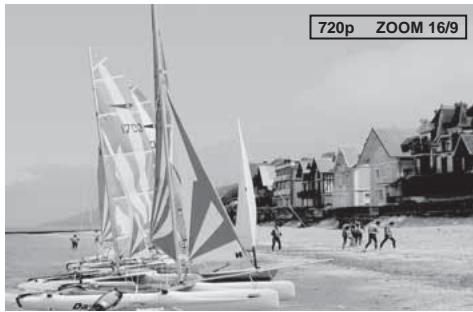

• Choisissez la résolution souhaitée : 1080i ou 720p. • Le format d'écran est imposé à 16/9 pour de la HD, et dans ce cas le zoom 4/3 n'est pas disponible. • Choisissez le standard de la prise péritel AUX en PAL, SECAM ou S-VIDEO. • Validez par OK. Nota : L'image provenant de la prise péritel TV et AUX n'est pas en HD mais en mode standard (SD). Le format 16/9 de l'image HD est restitué en 4/3 avec des bandes noires. Si les sorties du terminal de réception YPbPr ou HDMI sont utilisées, la prise PÉRITEL TV ne restitue que la vidéo PAL ou SECAM (RVB coupés).
• Choisissez le format de votre téléviseur : 4/3 ou 16/9. • Dans le cas d'un téléviseur 4/3, choisissez l'option "CINEMA" (l'image 16/9 s'affiche en 4/3 avec des bandes noires) ou l'option "ZOOM" (seul le centre de l'image 16/9 s'affiche pour s'adapter à l'écran 4/3). • Choisissez le standard de la prise péritel TV : PAL, SECAM ou RVB (meilleure qualité).
Accédez à cet écran en appuyant sur MENU, puis sélectionnez "INSTALLATION DU TERMINAL DE RÉCEPTION" et "RÉGLAGE DU SON". • Si vous disposez d'un équipement HOME CINÉMA, choisissez "oui " dans l'option "Son Home Cinéma".
Retour à la configuration initiale
Toutes les chaînes et paramètres seront perdus Appuyer sur OK pour confirmer

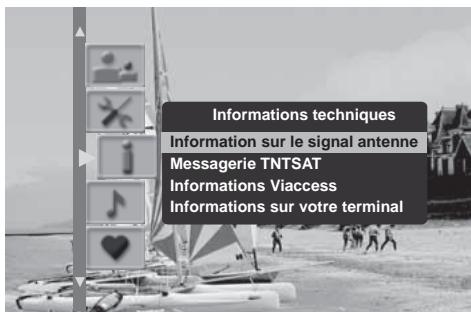

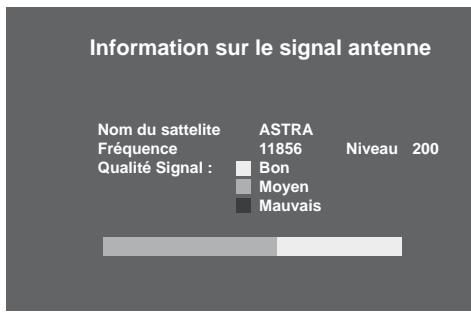

Information sur le signal antenne Messagerie TNTSAT Informations Viaccess Informations sur votre terminal

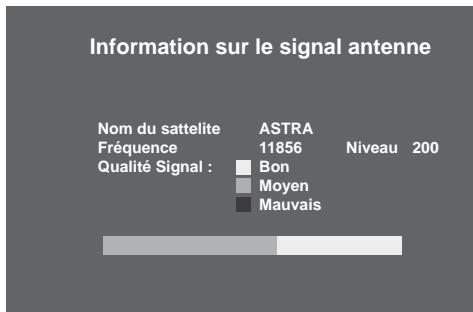

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR LE SIGNAL D'ANTENNE.

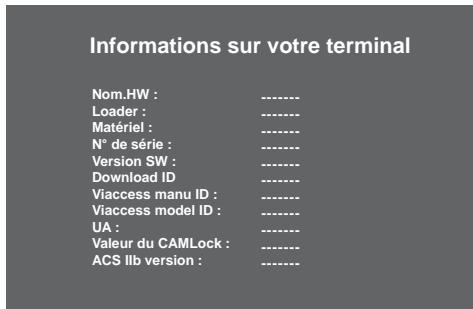

Fréquence Qualité Signal : • Donne des informations sur le logiciel du terminal de réception.
Après avoir noté les renseignements nécessaires, appuyez sur OK pour pouvoir regarder les programmes rapidement.
Votre carte n’est pas activée. Vous pouvez l’activer sur le site www.tntsat.tv ou en appelant le 08 92 00 11 22 (0.34 euro/mn)
Votre carte est expirée. Pour continuer à recevoir vos programmes, vous pouvez la renouveler sur le site www.tntsat.tv ou en appelant le 08 92 00 11 22 (0.34 euro/mn)
• Dans le menu CONFIGURATION UTILISATEUR, choisissez CONFIGURATION DES LANGUES. • Dans le menu CONFIGURATION DES LANGUES vous pouvez : -·sélectionner la langue désirée pour les menus, -·sélectionner la langue audio (langue préférée et secondaire) -·sélectionner la langue des sous-titres (langue préférée et secondaire).
Audio préférée Audio secondaire Aucun
• Durée d'affichage bandeau : Il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes. • Durée affichage volume : Il est possible de régler la durée d'affichage du témoin volume à votre convenance entre 1 et 5 secondes. Nota : choisir 0 seconde pour ne pas afficher ni le bandeau de zapping ni le témoin de réglage du volume.
• Chaînes à verrouiller : Affiche la liste des programmes à verrouiller. Sélectionnez les chaînes désirées et appuyez sur OK pour les verrouiller ou les déverrouiller. Vous serez invité à entrer votre code d'accès chaque fois que vous voudrez regarder une chaîne verrouillée.
Non CHANGEMENT DE CODE PARENT. Ce code est utilisé et demandé pour verrouiller l'installation, le terminal de réception, des chaînes, des programmes
Confirmation de mon code parent

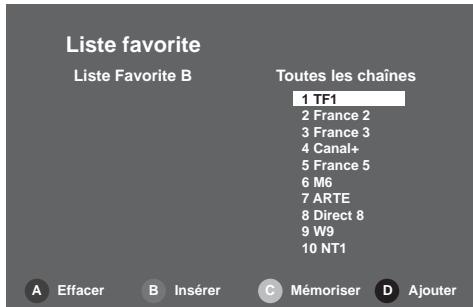

Dans LISTES DES CHAINES FAVORITES sélectionnez la liste que vous désirez créer (de B à H) et confirmez par OK.

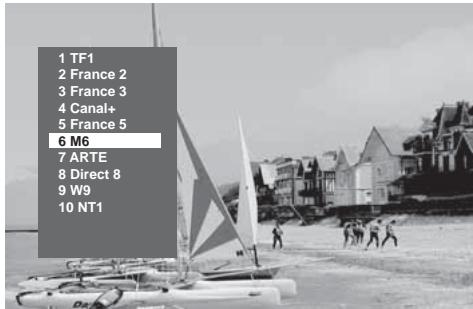

• Appuyez sur la touche P+ ou P- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée. Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche "retour".

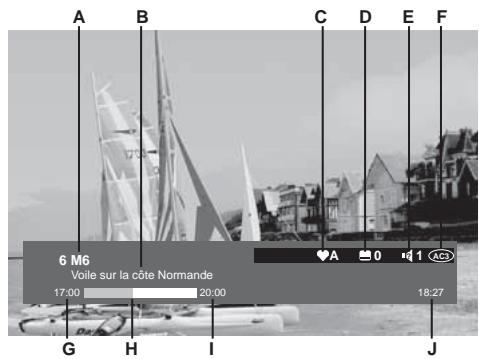

Bandeau d'information des chaînes • Chaque fois que vous sélectionnez une nouvelle chaîne, un bandeau d'information s'affiche à l'écran. Il est possible de régler la durée du bandeau dans les Préférences utilisateur. - A : numéro et nom de chaîne
Voile sur la côte Normande

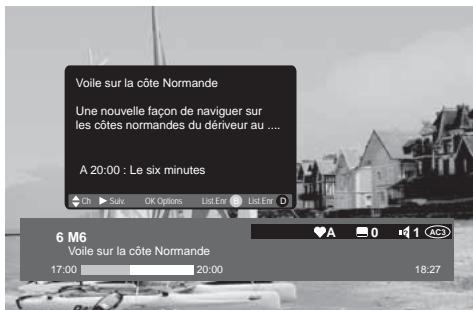

Par le bandeau d'information étendu • Appuyez sur " i " pour afficher le bandeau d’information étendu. Appuyez sur "OK" pour afficher le bandeau AUDIO et SOUS-TITRE. Utilisez les touches < ou > pour sélectionner les langues audio et les sous-titres.
• Appuyez sur la touche pour accéder directement à la sélection des sous-titres. • Choisissez la langue dans la liste Sous-titres proposée. Toute modification est immédiatement prise en compte.
Si ce service est fourni par votre opérateur, appuyez sur la touche
Appuyez sur la touche de votre télécommande pour forcer la commutation des signaux sur la sortie Péritel TV. Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Péritel. • Premier appui, c'est l'entrée Péritel AUX qui est sélectionnée. • Second appui, le téléviseur est sélectionné. • Troisième appui, retour au mode standard.

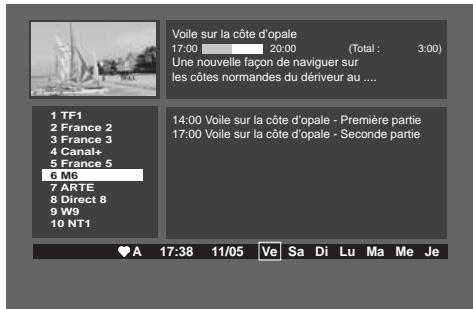

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les opérateurs.
• Utilisez les touches " haut " ou " bas " pour choisir les chaînes (ou bien entrez le numéro des chaînes à l'aide des touches numériques de la télécommande).
Voile sur la côte d’opale
" pour vous déplacer dans la page si cette dernière affiche les programmes sur une journée. • Pressez la touche P+ ou P- pour choisir un autre jour si les programmes sont diffusés sur plusieurs jours (le curseur jaune devant être dans la liste des programmes).
Si ce service est fourni par votre opérateur : • Appuyez sur la touche
Volume : le volume se règle avec les touches V+ et V-. Mode muet : le son se coupe si vous appuyez sur la touche nouveau sur cette même touche.
Le niveau est fixe sur les sorties PERITEL AUX, Audio numérique.
• 4/3 permet de restituer sans déformation une image 4/3 diffusée en HD.
Nous vous recommandons d’accepter ce téléchargement en validant par OK l’option suivante.
Souhaitez-vous mettre à jour votre terminal ?
à jour et retrouver l'usage normal du terminal de réception. Liste des messages d'erreur possibles lors de la mise à jour du logiciel. Er00 : le logiciel installé dans le terminal de réception est identique au logiciel téléchargé. La mise à jour du terminal de réception n'est pas nécessaire. Sélectionnez l'option QUITTER dans l'écran de mise à jour. Er02, ER05, Er10, Er11 : la qualité du signal ne permet pas le téléchargement correct du logiciel. Vérifiez le niveau et la qualité du signal en vous aidant des écrans de diagnostic. Si le signal est correct, retentez une mise à jour. En cas de nouvel échec différez la mise à jour en choisissant l'option QUITTER dans l'écran de mise à jour. Nota : l’écran de mise à jour apparaît lorsque le terminal de réception quitte le mode veille. Afin de tirer profit de cette fonction importante, nous vous recommandons de mettre le terminal en veille lorsque vous ne l’utilisez pas.
1 Le matériel neuf est garanti (pièces et main d'oeuvre2) par Sagem Communications, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc..) 3 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat. 2 Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre2) par Sagem Communications jusqu'à la dernière de ces deux dates : expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications. Cette garantie s'applique pour autant que le matériel ait été utilisé dans des conditions normales et conformément à sa destination. 3 Pendant cette période de garantie de 12 mois, le Terminal de réception défectueux sera réparé gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 08 92 23 04 251. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagem Communications) et renvoyé à votre adresse en France, gratuitement. Aucun matériel de prêt ne sera fourni pendant le délai de réparation. 4 Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de : • joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone), • vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine, • joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur. Le matériel bénéficie, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie.
• à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non appropriée...), ou • à des modifications du matériel effectuées sans accord écrit de Sagem Communications, ou • à des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou • aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore • à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par Sagem Communications. 2 Les détériorations consécutives à une insuffisance d'emballage et /ou à un mauvais conditionnement du matériel ré-expédié au Centre de Réparation Agréé. 3 L'usure normale du matériel ainsi que l'usure des accessoires. 4 La fourniture de nouvelles versions logicielles. 5 Les travaux d'exploitation courante : livraison, mise en place ou échanges d'accessoires.... 6 Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communications. 7 Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel. 8 Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans les cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par Sagem Communications et devront être réglés avant tout retour de matériel au Centre de Réparation Agréé. ATTENTION : 1 Les pièces défectueuses échangées deviendront la propriété de Sagem Communications. 2 Sous réserve des dispositions légales impératives, Sagem Communications n'assume aucune garantie,explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagem Communications ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagem Communications, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, Sagem Communications ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie). Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.
