DHD555BE1 - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante
Fonction principale	Extraction des fumées et odeurs de cuisson
Modes de fonctionnement	Extraction et recyclage
Matériau	Acier inoxydable ou métal
Type de commande	Non précisé
Nombre de vitesses	Non précisé
Éclairage	Non précisé
Filtre	Filtre à graisse amovible
Niveau sonore	Non précisé
Puissance d'aspiration	Non précisé
Dimensions	Non précisé
Installation	Murale ou sous meuble
Alimentation électrique	230 V / 50 Hz
Consommation énergétique	Non précisé
Accessoires inclus	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - DHD555BE1 DE DIETRICH

Comment réinitialiser le DE DIETRICH DHD555BE1 ?

Pour réinitialiser votre appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le.

Pourquoi mon DE DIETRICH DHD555BE1 ne chauffe-t-il pas ?

Vérifiez que l'appareil est correctement branché et que le réglage de température est adéquat. Assurez-vous également que la sécurité enfant n'est pas activée.

Que faire si l'affichage montre un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client.

Comment nettoyer le DE DIETRICH DHD555BE1 ?

Utilisez un chiffon doux et des produits de nettoyage non abrasifs. Ne pas immerger l'appareil dans l'eau.

Mon DE DIETRICH DHD555BE1 fait des bruits étranges, que faire ?

Vérifiez que les casseroles et poêles sont stables et que rien ne bloque le ventilateur. Si le bruit persiste, contactez un technicien.

Comment régler la minuterie sur le DE DIETRICH DHD555BE1 ?

Appuyez sur le bouton de minuterie et sélectionnez le temps désiré à l'aide des boutons de réglage. Appuyez sur 'Démarrer' pour lancer la minuterie.

Le DE DIETRICH DHD555BE1 s'éteint tout seul, pourquoi ?

Cela peut être dû à une protection contre la surchauffe ou à une panne de courant. Assurez-vous que l'appareil est correctement ventilé.

Où puis-je trouver des pièces de rechange pour le DE DIETRICH DHD555BE1 ?

Vous pouvez commander des pièces de rechange sur le site officiel de DE DIETRICH ou auprès de revendeurs agréés.

Comment utiliser la fonction de cuisson à la vapeur sur le DE DIETRICH DHD555BE1 ?

Remplissez le réservoir d'eau, sélectionnez la fonction de cuisson à la vapeur et réglez le temps de cuisson souhaité.

Quel type de casseroles peut-on utiliser avec le DE DIETRICH DHD555BE1 ?

Utilisez des casseroles et poêles compatibles avec l'induction, telles que celles en acier inoxydable ou en fonte.

MODE D'EMPLOI DHD555BE1 DE DIETRICH

FR Le guide d'utilisation de votre hotte GB Guide to using your hood DE Bedienungsanleitung - Dunstabzugshaube NL Gebruiksaanwijzing - Afzuigkap DK Betjeningsvejledning - Hætte ES La guía de uso de su campana PT O manual de utilização - Extractor de fumos

Édito

Chère Cliente, Cher Client,

Vous venez d'acquérir une nouvelle hotte DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils pour vous permettre d'exercer pleinement vos talents culinaires et vous régaler chaque jour.

Avec des lignes pures et une esthétique moderne, votre nouvelle hotte DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement facile d'utilisation et performances de cuisson.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, cuisinières, tables de cuisson, lave-vaiselle, fours micro-ondes et réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Spécialiste de tout l'univers de la cuisson, DE DIETRICH contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environnement, esthétiques et fiables.

La Marque DE DIETRICH.

Consignes de sécurité

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flames aspirées risqueraient de détiériorer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Nettoyez régulièrement le filtre cassette pour éviter tout risque de prise de feu.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

Ces hottes ont été conçues pour être utilisées par des particuliers dans un lieu d'habitation. Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennent aucun composant à base d'amiate.

Tout au long de la notice,

vous signale les consignes de sécurité,

vous signale les conseils et les astuces

Comment se présente votre hotte ?

Fig.1

Modèle électronique 4 vitesses

Eclairage

Nettoyage fibre

Arrêt différé (10 min)

Vitesse 1

Vitesse 2

Vitesse 3

Vitesse 4

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte les filtres métalliques.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

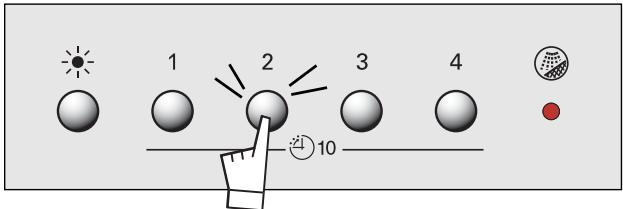

Mise en marche

Appuyez sur le bouton de la vitesse (de 1 à 4).

Exemple : vitesse 2.

Le bouton 2 devient lumineux.

Arrêt différé

Appuyez sur le bouton lumineux.

La hotte s'arrête automatiquement après 10 min de fonctionnement.

Le bouton clignote jusqu'à l'arrêt de la hotte.

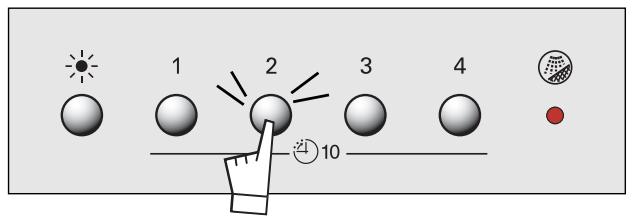

Arrêt immédiat

Appuyez deux fois sur le bouton lumineux.

La hotte s'arrête et le bouton s'éteint.

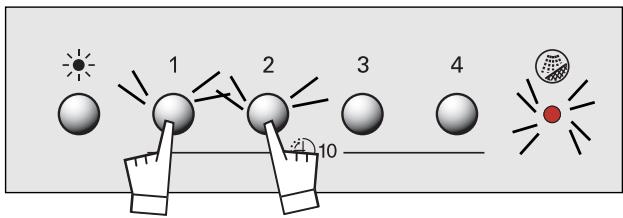

Saturation cassette

Lorsque le voyant clignote, il indique que les cassettes doivent être nettoyées (possibilité de les mettre au lave-vaiselle).

Appuyez simultanément sur les boutons 1 et 2 pendant deux secondes.

Le voyant s'éteint.

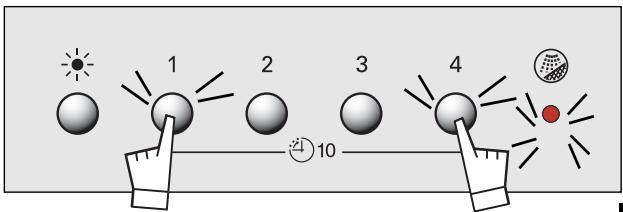

Mode de recyclage

Si votre hotte est en recyclage et que vous utilisez des filtres charbons. Lors de l'installation, vous avez la possibilité de configurer la hotte en mode recyclage:

Appuyez pendant 3 secondes simultanément sur les boutons 1 et 4 qui deviennent lumineux.

Le voyant est soit allumé ou clignotant.

Pour configurer en mode recyclage, effectuez un appui sur le bouton 1 jusqu'à ce que levoyant ⑦ soit allumé (non clignotant).

Validez la configuration en appuyant sur le bouton 4. Le voyant et les boutons 1 et 4 s'éteignent.

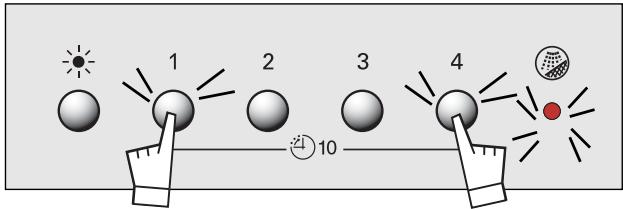

Mode d'évacuation

Si vous hotte a une évacuation extérieure, vous pouvez la configurer en mode évacuation:

Appuyez pendant 3 secondes simultanément sur les boutons 1 et 4 qui deviennent lumineux.

Le voyant est allumé ou clignotant.

Pour configurer en mode évacuation, effectuez un appui sur le bouton 1 jusqu'à ce que le voyant soit clignotant.

Validez la configuration en appuyant sur le bouton 4.

Le voyant et les boutons 1 et 4 s'éteignent.

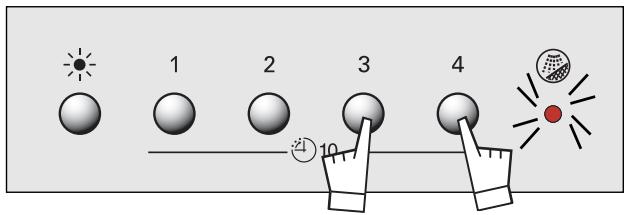

Saturation filtré à charbon

Lorsque votre hotte est en mode recyclage.

Le voyant est allumé; il indique qu'il faut changer le filtre à charbon (nous vous conseillons de remplacer vos filtres tous les 6 mois).

Pour éteindre le voyant, effectuez un appui long sur les touches 3 et 4 simultanément.

Le voyageant s'éteint.

Auto-stop ventilateur

Si vous oubliez d'éteindre votre hotspot, celle-ci s'arrêtera au terme de 9 heures de fonctionnement.

Auto-stop éclairage

Si vous oubliez d'éteindre la lumière, celle-ci s'éteindra au terme de 9 heures de fonctionnement.

Comment installer votre hotte ?

Vous possédez une sortie vers l'extérieur : fig. 4

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

Vous ne possédez pas de sortie vers l'extérieur : fig. 5

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.

Montage de votre hotte

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson.
• Tracez un trait vertical sur le mur allant du plafond jusqu'au bord inférieur de la hotte.
• Placez contre le mur les gabarits de montage (fig. 2).
• Percez les 6 trous. Enforcez les 6 chevilles.
• Vissez les deux vis du haut de la hotte en les laissant dépasser de 5 mm.
• Retirez le filtre métallique.
• Accrochez la hotte aspirante aux deux vis (fig. 3).
• Vissez les deux vis du bas.

Avant serrage complet des 4 vis, ajustez le niveau de la hotte.

Raccordement de votre hotte

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75mm² (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Fonctionnement en évacuation extérieure: fig. 4 et 8

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6).
• Montez le clapet anti-retour sur la sortie du moteur (fig. A). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
• Dans le cas d'une gaine de diamètre 125 mm, utilisez l'adaptateur foumi (fig. 8/fig. B).

Si vous gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

• Préparez votre cheminée téléscopique en prenant soin de dissimuler les ouies (fig. 8). Emboitez les cheminées l'une dans l'autre au maximum.
• Fixez la partie supérieure sur le support métallique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et en l'emboitant dans le sommet de la hotte.

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

Fonctionnement en recyclage: fig. 5 et 9

• Il est possible de retirer les clapets anti-retours.
• Fixez contre le mur, en appui sur le plafond, le déflecteur plastique des fumées.

Prendre soin de centerer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 7).

• Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière que elles seront visibles (fig. 9).
• Fixez la partie supérieure sur le déflecteur plastique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et en l'emboitant dans le sommet de la hotte.

Comment changer la lampe ?

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur,

Modèle avec lampe halogène:

1. Retirez le hublot (fig. 11).
2. Changez la lampe halogène G4-20W-12V.
3. Replacez l'ensemble en effectuant les opérations en sens inverse.

La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

	FILTRE CASSETTE	FILTRE CHARBON ACTIF
	Avant la première utilisation du filtre cassette, retirez le film de protection.	Pour les hottes installées en recyclage
ENTRETIEN	IMPERATIF TOUS LES MOIS Pour éviter tout risque d'incendie.	IMPERATIF TOUS LES ANS
POURQUOI?	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte.	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation.
COMMENT?	Avec un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaiselle en position verticale (ne pasmettre en contact avec de la vaissele sale ou des couverts en argent).	Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.
N'utilise jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

Montage du filtre charbon (fig. 12)

1. Retirez les cassettes.
2. Placez le filtre charbon sur la cassette côté intérieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faites cette opération sur toutes les cassettes.

Relations consommateurs

Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire : SERVICE CONSOMMATEURS DE DIETRICH BP 9526

95069 CERGY PONTOISE CEDEX

0892 02 88 04*

0,34 € TTC / min à partir d'un poste fixe

⇒ tarif en vigueur à la date d'impression du document.

• Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint-Ouen-l'Aumône - RCS Pontoise 440 303 303

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 Euros RCS Nanterre 440 302 347.

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n’entraine pas un non-fonctionnement ou une inaptitude à l’usage ne sont pas pris en compte par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre appareil et son fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
• Utilisent exclusivement les pièces d'origine.

En cas de réparation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence complète de votre appareil (type de l'appareil et numéro de série)

Ces renseignements figurent sur la plaque signalétique fixée à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
