MODE D'EMPLOI DIEMATIC 3 DE DIETRICH
Tableau de commande DIEMATIC 3 pour préparer solaire Dietrisol QUADRODENS
8531N029A
Notice d'utilisation, de raccordement électrique et de mise en service
SOMMAIRE
- GENERALITES 3
2.DESCRIPTION ET FONCTIONNEMENT DU TABLEAU "DIEMATIC 3" 4
- REGIME DE FONCTIONNEMENT 7
3.1 Régime automatique 7
3.2 Régimeété manuel 9
- TEMPERATURES DE CONSIGNE CHAUFFAGE ET EAU CHAUBE SANITAIRE 10
- SELECTION D'UN PROGRAMME 11
- REGLAGE "UTILISATEURS" 12
6.1 Mesures 12
6.2 Programmation 13

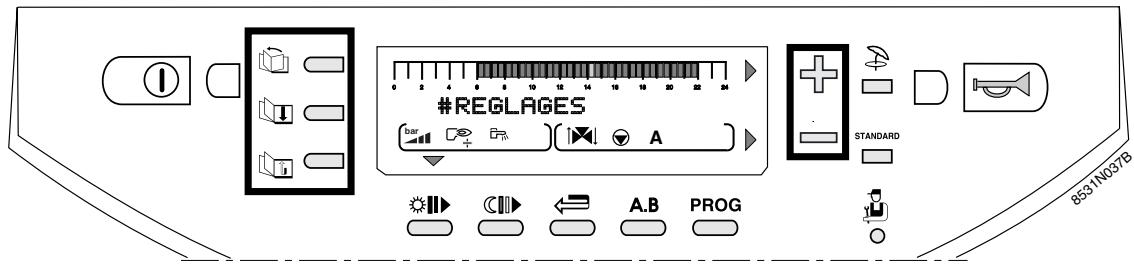

6.3 Reglages divers 14
6.4 Reglage de l'heure et de la date - Heure d'été 14
- MESSAGES 15
- MESSAGES D'ALARME 16
- MISE EN SERVICE OU REDEMARRAGE APRES UN ARRET PROLONGE 18
10.REGLAGE DE LA PUISSANCE CHAUDIERE POUR LA MESURE DES EMISSIONS ET LE TEST DU THERMOSTAT DE SECURITE 18

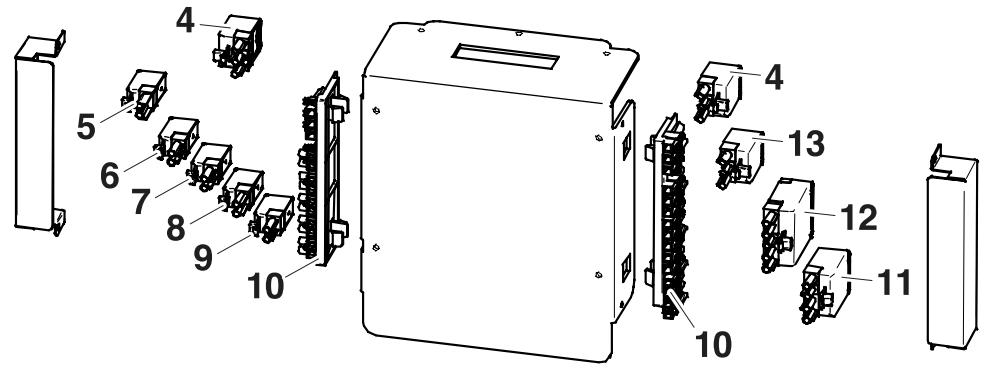

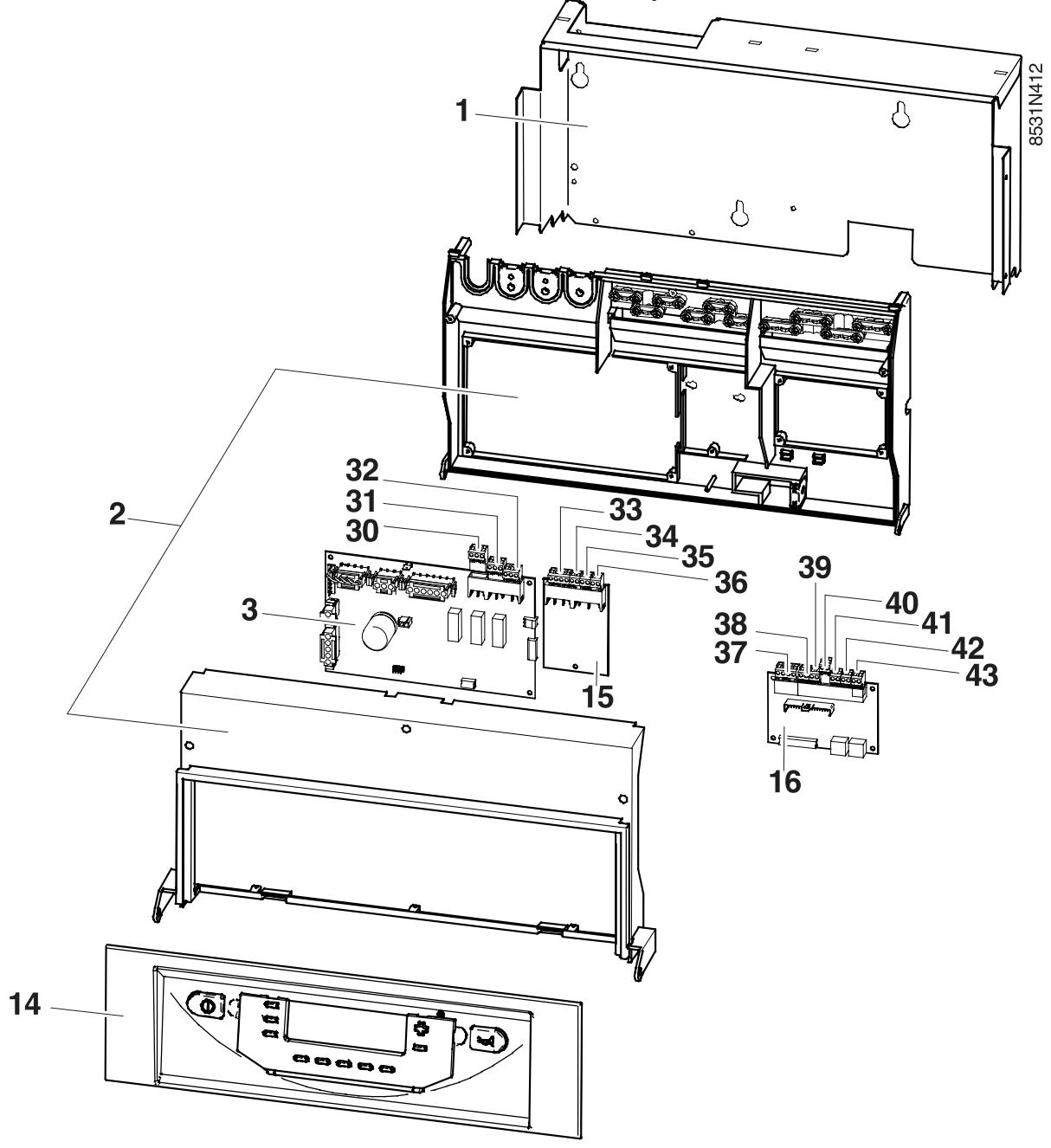

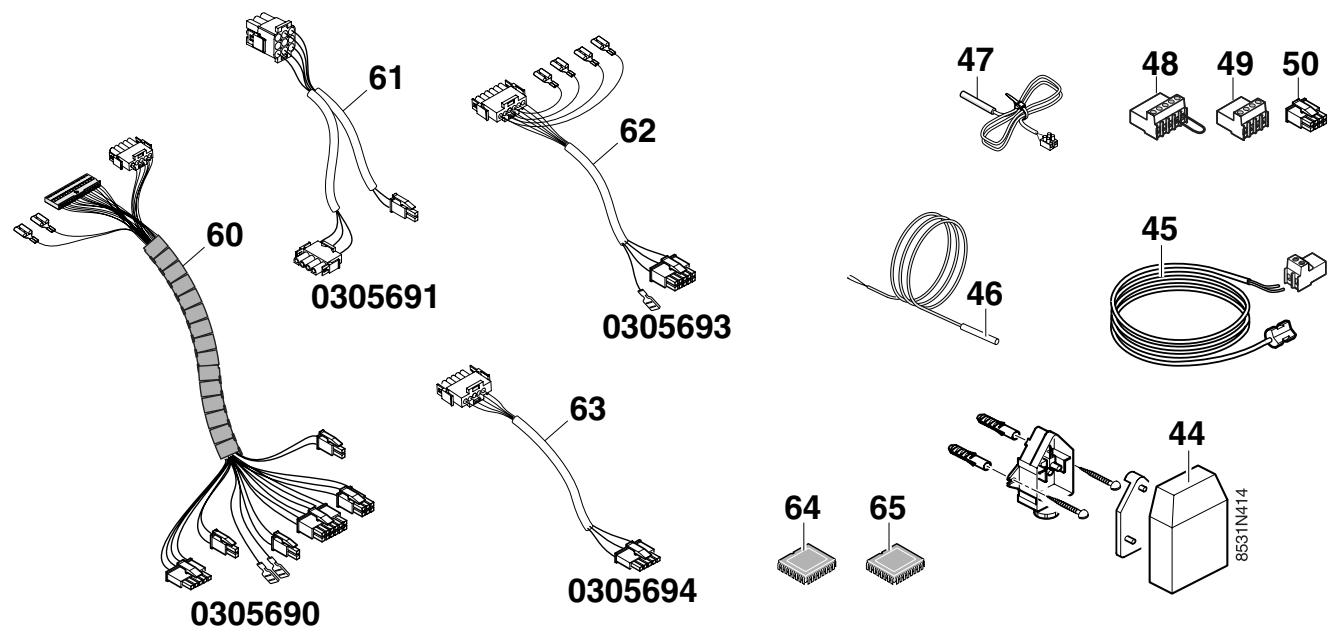

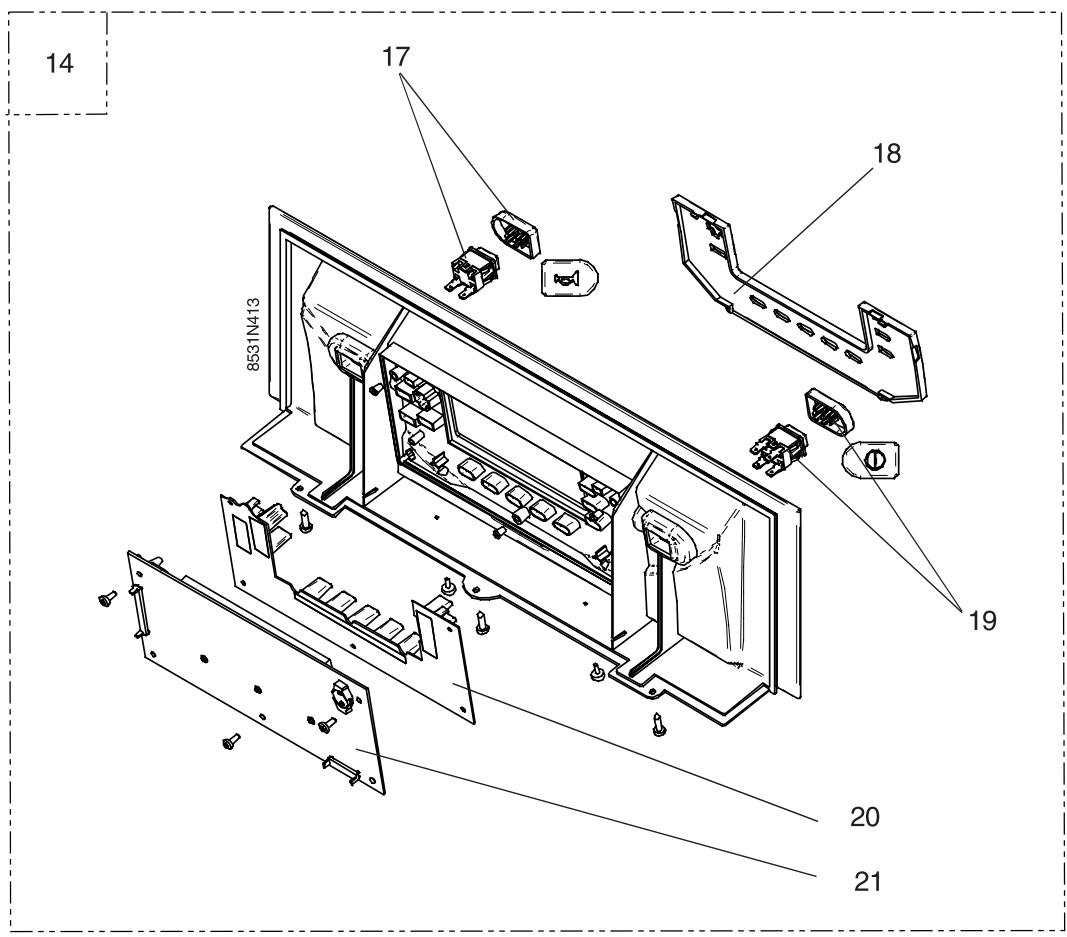

- VUES ECLATEES ET LISTE DES PIECES DE RECHANGE 18
TABLEAU DES REGLAGES "UTILISATEUR" ANNEXE 1
TABLEAUX DES PROGRAMMES ANNEXE 2

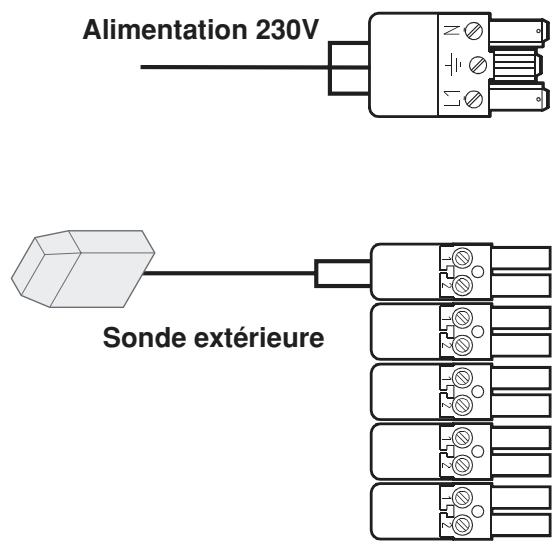

MONTAGE, RACCORDEMENTS ELECTRIQUES ET REGLAGES INSTALLATEUR (réservé à l'installateur) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Le present produit est conforme aux exigences des
Directives européennes et normes suivantes :
- 89/336 CEE Directive Compatibilité électromagnétique
Normes correspondantes : EN61000-6-3 et
EN61000-6-1.

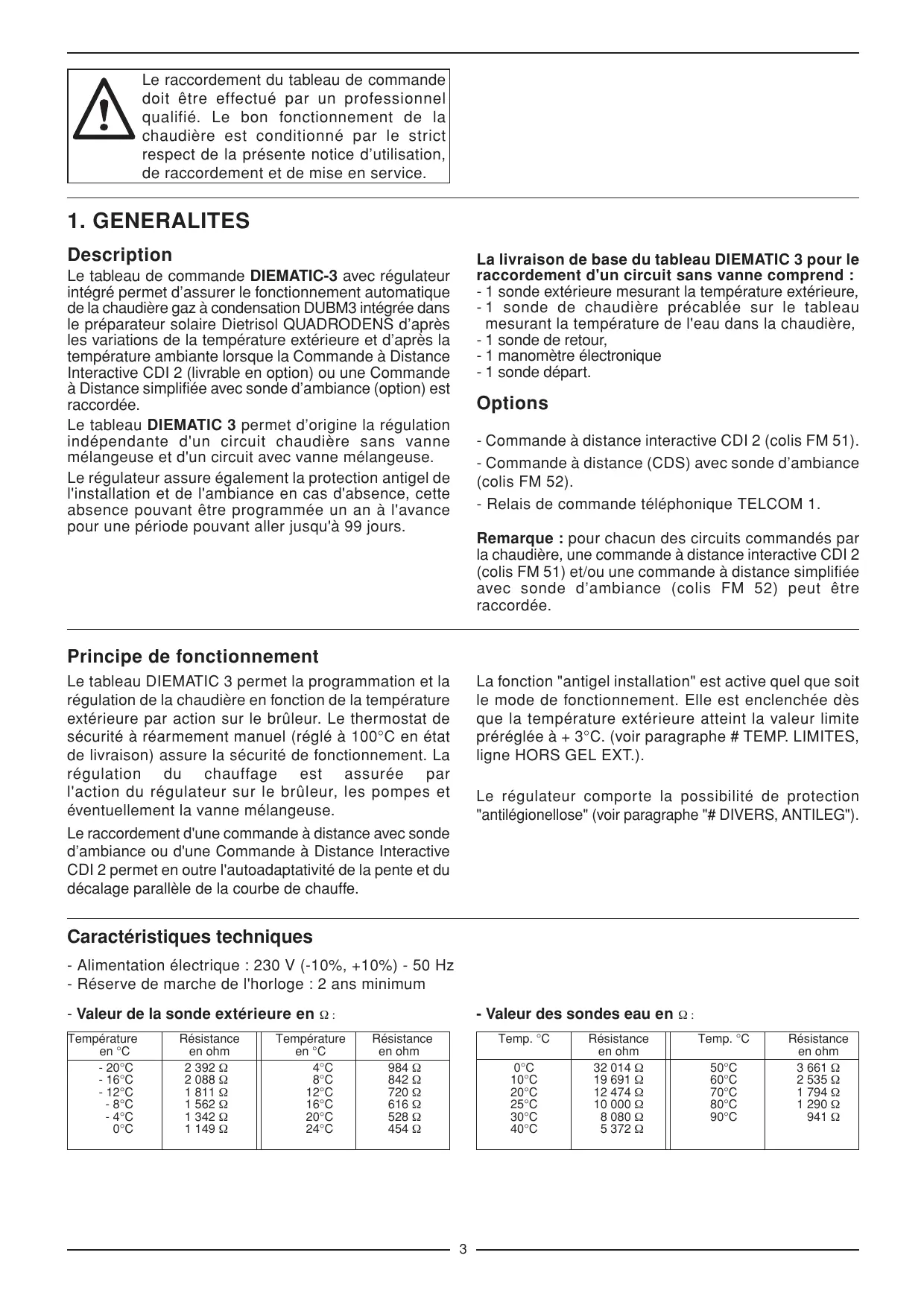

1. GENERALITES
Description
Le tableau de commande DIEMATIC-3 avec régulateur intégré permet d'assurer le fonctionnement automatique de la chaudière gaz à condensation DUBM3 intégré dans le préparateur solaire Dietrisol QUADRODENS d'après les variations de la température extérieure et d'après la température ambiente lorsque la Commande à Distance Interactive CDI 2 (livrable en option) ou une Commande à Distance simplifiée avec sonde d'ambiance (option) est raccordée.
Le tableau DIEMATIC 3 permet d'origine la régulation indépendante d'un circuit chaudière sans vanne mélangeuse et d'un circuit avec vanne mélangeuse.
Le régulateur assure également la protection antigel de l'installation et de l'ambiance en cas d'absence, cette absence pouvant être programmée un an à l'avance pour une période pouvant aller jusqu'à 99 jours.
La livraison de base du tableau DIEMATIC 3 pour le raccordement d'un circuit sans vanne comprend :
- 1 sonde extérieure mesurant la température extérieure,
- 1 sonde de chaudière précablée sur le tableau mesurant la température de l'eau dans la chaudière,
- 1 sonde de retard,
- 1 manometre électronique
- 1 sonde départ.
Options
-CommandeàdistanceinteractiveCDI2(colisFM51).
- Commande à distance (CDS) avec sonde d'ambiance (colis FM 52).
- Relais de commande téléphonique TELCOM 1.
Remarque : pour chacun des circuits commandés par la chaudière, une commande à distance interactive CDI 2 (colis FM 51) et/ou une commande à distance simplifiée avec sonde d'ambiance (colis FM 52) peut être raccordée.
Principe de fonctionnement
Le tableau DIEMATIC 3 permet la programmation et la régulation de la chaudière en fonction de la température extérieure par action sur le brûleur. Le thermostat de sécurité à réarmement manuel (réglé à 100^ en état de livraison) assure la sécurité de fonctionnement. La régulation du chauffage est assurée par l'action du régulateur sur le brûleur, les pompes et eventuellesment la vanne mélangeuse.
Le raccordement d'une commande à distance avec sonde d'ambiance ou d'une Commande à Distance Interactive CDI 2 permet en outre l'autoadaptativité de la pente et du décalage parallèle de la courbe de chauffe.
La fonction "antigel installation" est active quel que soit le mode de fonctionnement. Elle est enclenchée dans que la température extérieure atteint la valeur limite prépréglée à +3°C. (voir paragraphe # TEMP. LIMITES, ligne HORS GEL EXT.).
Le régulateur compte la possibilité de protection "antilégionellose" (voir paragraphe "# DIVERS, ANTILEG").
\section*{Caracteristiques techniques}
| Température en °C | Résistance en ohm | Température en °C | Résistance en ohm |
| - 20°C | 2 392 Ω | 4°C | 984 Ω |
| - 16°C | 2 088 Ω | 8°C | 842 Ω |
| - 12°C | 1 811 Ω | 12°C | 720 Ω |
| - 8°C | 1 562 Ω | 16°C | 616 Ω |
| - 4°C | 1 342 Ω | 20°C | 528 Ω |
| 0°C | 1 149 Ω | 24°C | 454 Ω |
- Valeur des sondes eau en :
| Temp. °C | Résistance en ohm | Temp. °C | Résistance en ohm |
| 0°C | 32 014 Ω | 50°C | 3 661 Ω |
| 10°C | 19 691 Ω | 60°C | 2 535 Ω |
| 20°C | 12 474 Ω | 70°C | 1 794 Ω |
| 25°C | 10 000 Ω | 80°C | 1 290 Ω |
| 30°C | 8 080 Ω | 90°C | 941 Ω |
| 40°C | 5 372 Ω | | |

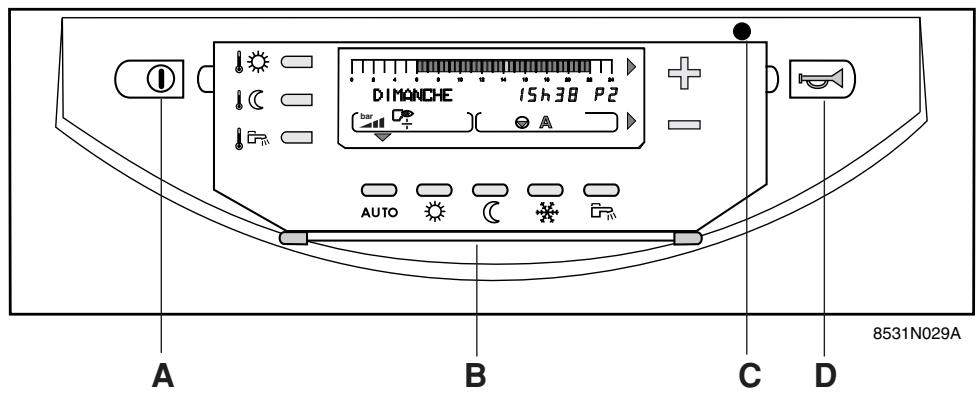

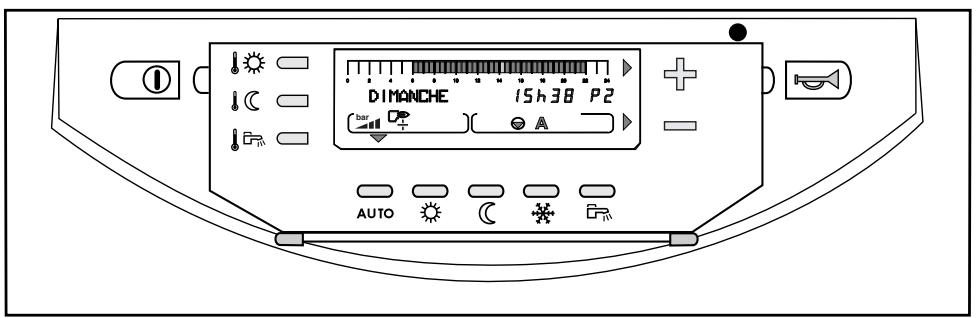

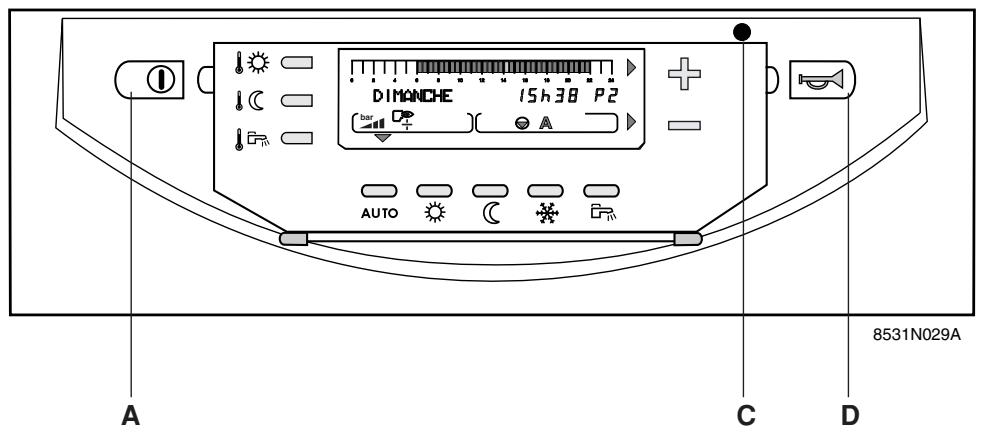

A. Interrupteur général Marche / Arret I.
Remarque : nous déconseillons la mise hors tension de la chaudière en été, notamment afin de bénéficier de la fonction antigommage des pompes. Il est préférible d'utiliser le mode "été" pour la période souhaitée de coupure du chauffage (voir Chapitre 3.2 Coupure "Été" manuelle).
De plus, si une commande à distance interactive (CDI 2) est raccordée, et que l'interrupteur A est en position arrêt "L", la CDI 2 n'aura pas d'affichage.
B. Volet d'accès aux touches de réglages et de programmation.
C. Voyant marche / Alarme
- Levoyant est rouge lorsquelbruleur est en secu- rite.
- Levoyant est vert : fonctionnement normal
- Levoyant est rouge clignotant : signale un défaut de sonde
D. Bouton de réarmement.

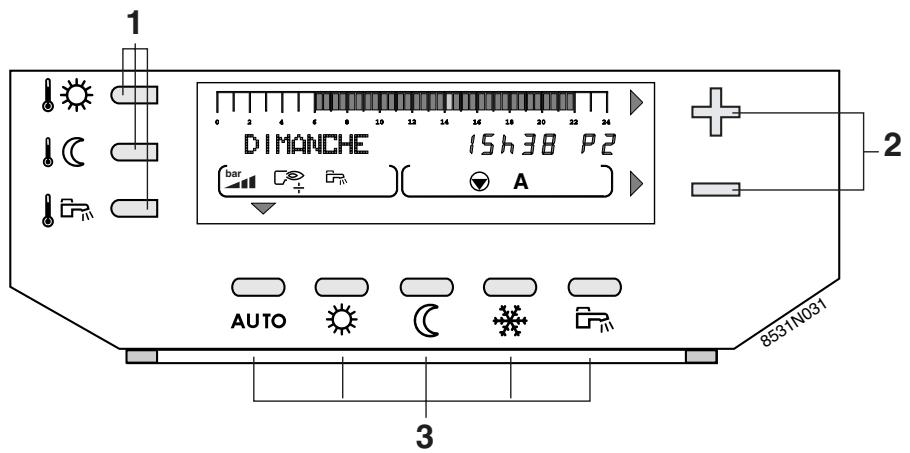

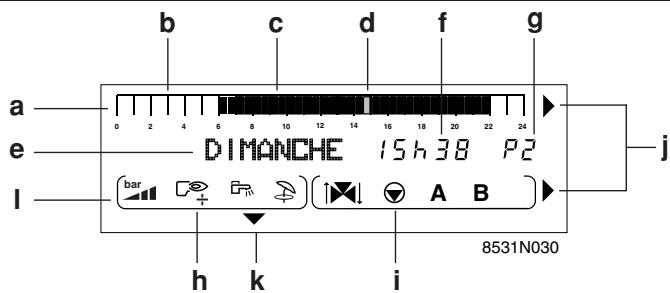

- Afficheur
a : barre graphique d'affichage du programme du circuit A ou B (en zone i).
- une zone claire b indique une période de chauffage "réduit" ou une période de "chargementallon non autorisé"
- une zone foncée c indique une période de chauffage "confort" ou une période de "chargement ballon autorisé"
d : curseur clignotant indiquant l'heure courante
e : affichage texte
f : affichage numérique (heure courante, valeurs régles, paramètres, etc...)
g : affichage du programme actif, P1, P2, P3, P4 ou E : coupure “Eté” automatique
h : symboles signalant l'etat actif des entrées/sorties suivantes :
: marche bruleur
：marchepompe decharge ECS
: régime "été"forcé
i : symboles de fonctionnement des circuits :
: état de la vanne 3 voies du circuit affiché (si l'option est raccordée):
: ouverture
:fermeture
: marche circulator du circuit affché (A ou B)
A ou B : circuit dont les paramètres sont affichés.
j : flèches clignotant lorsqu'il faut utiliser les touches + ou = pour régler le paramètre affchéé.
k : repère affché au dessus de la touche "mode" active.
I : affichage de la pression d'eau dans la chaudiere :
Pression insuffisante:ajouter de I'eau (0-0,5 bar)
Ajout d'eau conseilé (0,5 - 1 bar)
Pression correcte (1-2 bar)
Trop de pression (>2 bar)
1. Touches de réglage des températures
température "confort"
températe "réduite"
température "eau chaude sanitaire" (préparation eau chaude sanitaire par ballon ou instantanée)
Remarque : quand on appuie sur l'une de ces touches, le programme horaire actif correspondant au circuit s'affiche dans la barre graphique.
2. Touches de réglage + ou =

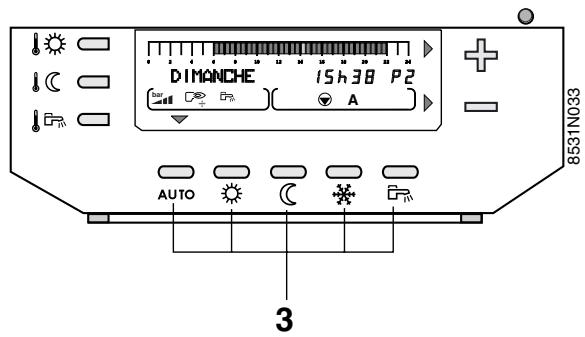

3. Touches de selection du mode de fonctionnement
AUTO : automatique Les quatre touches suivantes permettent des dérogations par rapport au mode "AUTO"
: marche forcee a tempereature comport
: marche forcee à températe réduite
:modeantigel
E:modechargementduballonautorisé

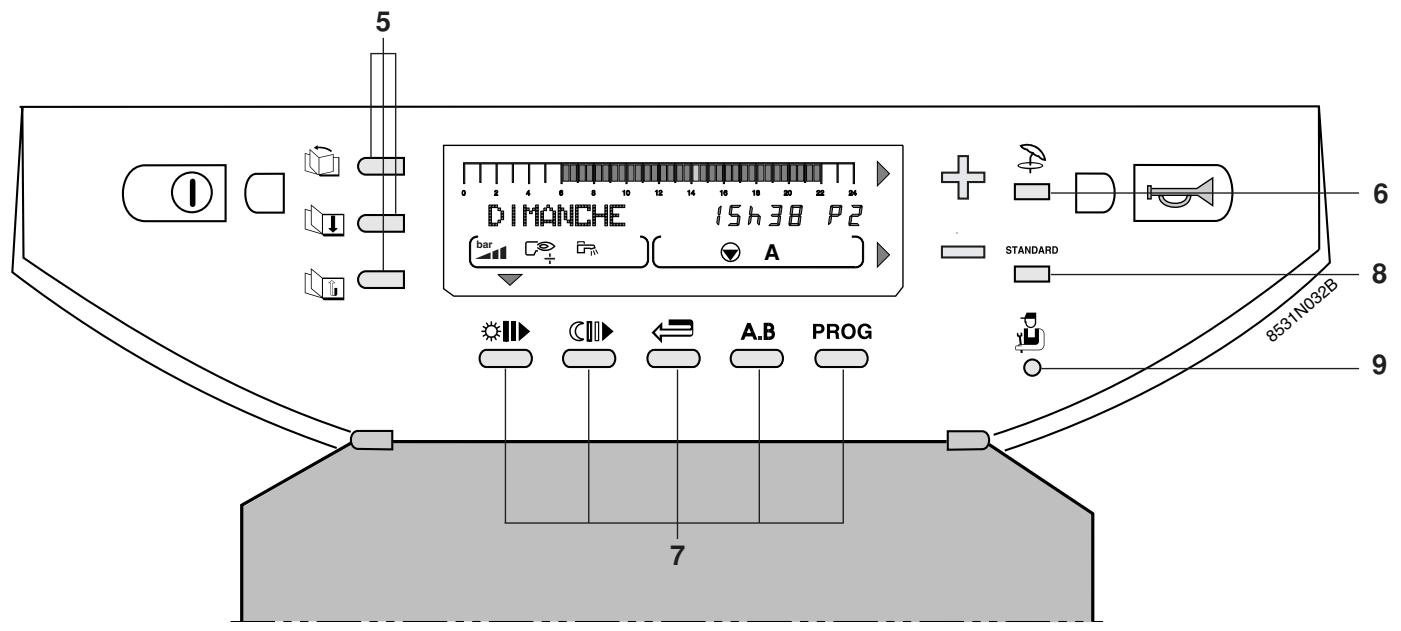

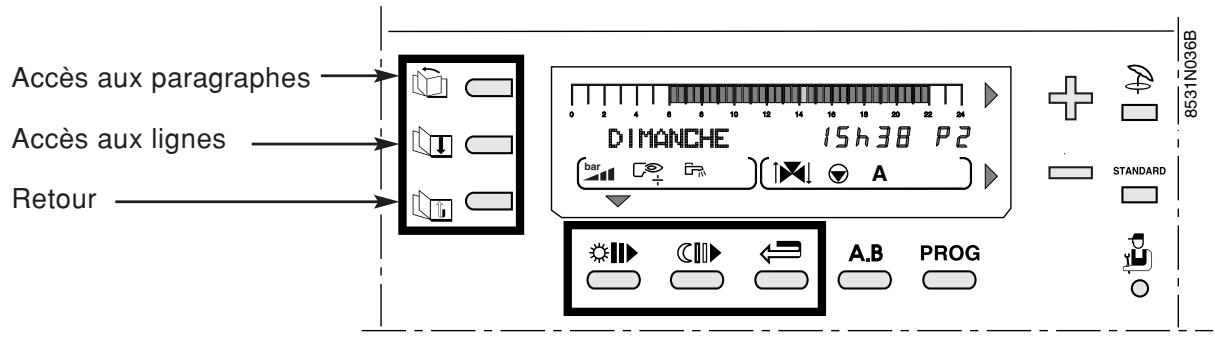

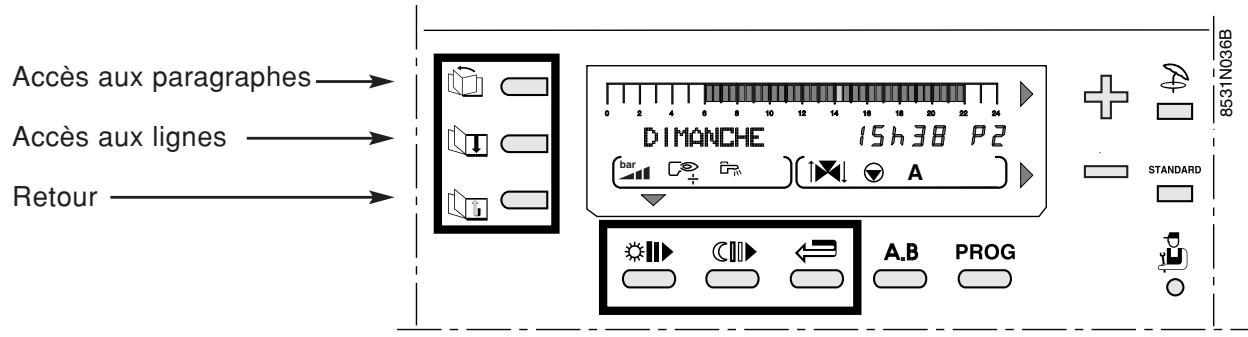

5. Touches d'accès aux réglages et mesures
défilément des titres
défilament des lignes
retour à la ligne précédente
6. : touche coupure "Eté" manuelle
Lechauffage est coupé, mais la fonction "Eau Chaude Sanitaire" est assurée. Lorsque cette fonction est activée les symboles et E s'affichent. Voir chapitre 3.2.
Remarque: cette fonction est indépendante de la fonction "copure automatique du chauffage" en été lorsque la température extérieure dépasse la température extérieure de non-chauffage" - voir "Réglages utilisateurs" (dans ce cas, seul le symbole "E" apparait dans l'afficheur).
7. Touches de programmation
Écriture (par 1/2 heures) de période “confort” ou chargementallonautorisé(zone foncedée)
écriture (par 1/2 heures) de période réduit ou chargementallon non autorisé (zone claire)
回头 en arrêté dans la barre graphique du programme
A.B: touche de selection du circuit affiché A ou B, qui s'affichera en zone i de l'afficheur.
PROG: touche de selection de programme chiffage affiché P1, P2, P3 ou P4
Le régulateur possède d'origine 4 programmeschauffage P1, P2, P3 et P4 préréglésd'usine
- voir description en ANNEXE 2. Les programmes P2, P3 et P4 sont personnalisables (voir § 6.3).
8. STANDARD : touche programme "standard" permét d'activer P1 pour les circuits A et B et de remplaçer tous les programmes personnalisés par leur réglage d'usine :
P1:Lundi au Dimanche: 6h-22h
P2:Lundi au Dimanche:4h-21h
P3:Lundi au Vendredi: 5h-8h,16h-22h, Samedi et Dimanche :7h-23h
P4:Lundi au Dimanche: 6h-8h,11h-13h30, 16h-22h
Samedi: 6h - 23h
Dimanche: 7h - 23h
Programme balloon : 5h - 22h (réchauffage autorisé)
Programme AUXIL. : 6h - 22h
9. : touche d'accès aux paramètres réservés à l'installateur
3. REGIME DE FONCTIONNEMENT
3.1 Régime automatique - 3.2 Régime ETE MANUEL
3.1 Régime automatique
Les modes de fonctionnement décrits ci-après peuvent être sélectionnés à l'aide des touches de seLECTION 3.
Remarques
- Les touches AUTO, , * commandent simultanément l'ensemble des circuits raccordés A et B.
- Pour modifier le mode de fonctionnement ("AUTO", comport "O" ou réduit "C") pour un seul des circuits chauffage A ou B, utiliser la commande à distance interactive (CDI 2) ou la commande à distance avec sonde d'ambiance (colis FM52) correspondant à ce circuit. Une telle commande à distance peut être branchée pour chacun des circuits raccordés.
- Une dérogation activée sur la commande à distance est prioritaire par rapport à la dérogation sélectionnée sur le régulateur central.
Touchable AUTO = Mode "Automatique"
Permet le déroulement automatique des différents programmes chauffage (P1, P2, P3 ou P4) et eau chaude sanitaire pour chaque jour de la période. Si une dérogation est active sur une commande à distance, le message “VOIR CAD” s'affiche signalant la dérogation.
Dans ce cas, un appui de 5 secondes sur la touche AUTO permit de forcer le mode AUTO sur les deux circuits de chauffage existants.
- Pour sélectionner le programme pour chaque circuit (A ou B), se reporter au chapitre 5.
Permet le fonctionnement en mode "confort" quel que soit le programmeCHAuffage.
- Un appui bref provoque une dérogation-temporaire au programme jusqu'à 24h00 du jour courant. Si le mode "confort temporaire" est actif, une flèche clignote audressus de la touche
-
En appuyant sur la touche pendant plus de 5 secondes, la dérogation "confort" est valable pour une durée illimitée. Lorsque le mode "confort permanent" est activé, une flèche fixe apparait au-dessus de la touche
-
Pour annuler cette dérogation, appuyer sur la touche AUTO.
- Si un des circuits est dans un mode de dérogation différent de celui des autres, le message "VOIR CAD" s'affiche signalant la dérogation.
- Pour annuler "VOIR CAD", appuyer 5 secondes sur la touche AUTO.
Touche = Mode force temperature "réduite"
Permet le fonctionnement en mode réduit quels que soit le programmeCHAUFFAGE:
- Un appui bref provoque une dérogation-temporaire au programme jusqu'à 24h00 du jour courant. Lorsque la fonction "réduit temporaire" est activée, une flèche clignote au-dessus de la touche .
- En appuyant sur la touche plus de 5 secondes,
la dérogation est valable pour une durée illimitée.
Lorsque la fonction "réduit permanent" est activée, une flèche fixe apparait au-dessus de la touche C.
- Pour annuler cette dérogation, appuyer sur AUTO.
- Si un circuit est dans un mode de dérogation différent de celui des autres, le message “VOIR CAD” s'affiché pour ce circuit, signalant la dérogation.
Touches = Mode forcé "réchauffage ballon autorisé" Autorise le réchauffage du gallon quel que soit le programme ECS de l'horloge. Lorsque le gallon est en demande, le symbole apparait dans l'afficheur :
- Un appui bref provoque une dérogation-temporaire au programme jusqu'à 24h00 du jour courant. Si ce mode est actif, une flèche clignote au-dessus de la touche R.
-
En appuyant sur la touche plus de 5 secondes, la dérogation est valable pour une durée illimitée. Lorsque cette fonction est selectionnée, une flèche fixe apparait au-dessus de la touche .
-
Appuyer sur la touche pour annuler cette dérogation.
- Dans le cas où le bouclage sanitaire est réalisé par la sortie auxiliaire, la pompe de bouclage est reliçée par cette dérogation si le paramètre S.AUX est réglé sur BOUC.ECS.
Touche ※ = Mode antigel
Le chauffage et la production d'eau chaude sanitaire sont à l'arrêt mais l'installation est surveillée et protégée contre le gel. La température de l'ambiance en mode "antigel" est prérgélée à +6°C.
Antigel immédiat pour N jours
- Appuyer sur la touche : l'affichage indique "N JOUR ANTIGEL".
- Régler le nombre de jours (jour courant = 1) par les touches et (jusqu'à 99 jours).
- Le mode antigel devient actif en appuyant la touche
AUTO ou après 2 minutes et une flèche fixe apparait au-dessus de la touche
- Le mode antigel est annulé par la remise à zéro du nombre de jours antigel ou lorsque la durée spécifique est écoulée.
Antigel avec seLECTION de la date de démarrage
- Appuyer la touche
- Régler par + et = le nombre de jours d'antigèle (jusqu'à 99 jours ; jour courant = 1).
- Appuyer une deuxieme fois la touche et régler le mois de début du mode antigel à l'aide des touches + et =.
- Appuyer une troisième fois la touche et régler la date de début du mode antigel à l'aide des touches + et =.
-
La date de démarrage du mode antigel est enregistrée en appuyant la touche AUTO ou après 2 minutes et une flèche clignote au dessus de la touche * jusqu'à jour pour lequel l'antigel a étéprogrammé.
-
Lorsque l'antigel est actif, la flèche devient fixe.
- Le mode antigel est annulé par la remise à zéro du nombre de jours antigel ou lorsque la durée spécifique est écoulée.
Antigel permanent
- Appuyer la touche pendant 5 secondes : la dérogation antigel est valable pour une durée illimitée. Lorsque cette fonction est activée, une flèche fixe apparaît au-dessus de la touche .
- L'antigel sera annulé par le choix d'un autre mode de fonctionnement par les touches de seLECTION grises 3 (par exemple AUTO).
Remarques
- La protection antigel est assurée pour le ballon et pour chaque circuit chauffage quel que soit le réglage de la sonde d'ambiance correspondante. La température de l'ambiance en mode "antigel" est pré régée à +6^ . Cette valeur peut être modifiée si une sonde d'ambiance est raccordée (voir ANNEXE 1 Tableau de réglages "Utilisateur", paragraphe # REGLAGES, ligne ANTIGEL AMB. A ou B).
- L'antigel du gallon est automatiquement activé lorsqu'la température du gallon descend en-dessous de 4^ ;
- l'eau du gallon est alors rechauffée à 10^ .
- Le mode "antigel" permanent peut également être sélectionné par le module de télésurveillance vocale TELCOM 1 livre en option.
- Si un circuit est dans un mode de dérogation différent de celui des autres, le message "VOIR CAD" s'affiché signalant la dérogation.
Le régime "été" permet la coupure du chauffage en été tout en permettant le rechauffage de l'eau chaude sanitaire.

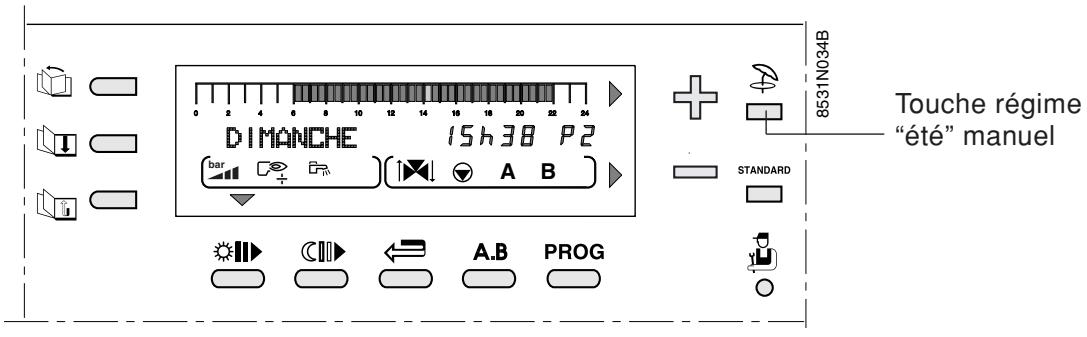

- Pour activer cette fonction, appuyer sur la touche (située sous le volet) pendant 5 secondes.
- Le symbole apparait dans l'afficheur, puis le symbole "E" s'affiche lorsque le mode "été" est pris en compte par le régulateur.
- Pour désactiver le régime "été" manuel appuyer à nouveau sur la touche pendant 5 secondes.
Remarques
-
Cette fonction est indépendante de la fonction "coupure automatique du chauffage" en été lorsque la température extérieure dépasse la température extérieure de "coupure de chauffage" - voir "Réglages utilisateurs" (TEMP. ETE/HIVER). Dans ce cas, seul le symbole "E" apparait dans l'afficheur.
-
Pendant la coupure "été" les pompes sont remises en marche une fois parILAse pendant 1 minute, pour eviter leur gommage.
4. TEMPERATURES DE CONSIGNE CHAUFFAGE ET EAU CHAUBE SANITAIRE

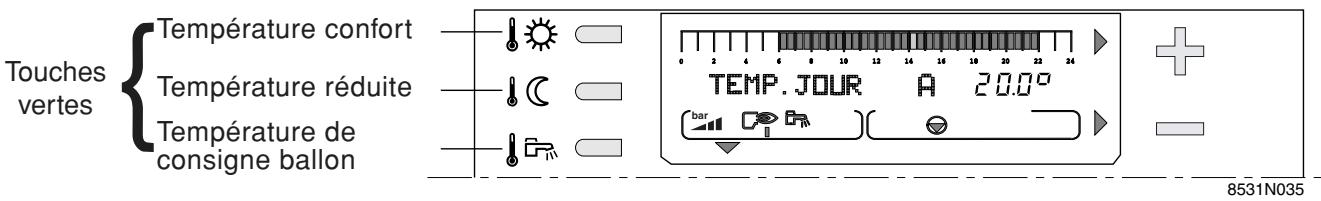

Touches vertes
Les températures de consigne chauffage
les températures pour les périodes "confort" (zone foncée dans la barre graphique) et pour les périodes "réduites" (zone claire dans la barre graphique) peuvent être régées séparément pour chaque circuit A ou B (si ceux-ci sont raccordés) de la manière suivante :
- Sélectionner la température confort à la température réduite pour le circuit souhaité par appuis successifs sur la touche à ou.
- Régler la température à l'aide des touches + et =.
Remarque : la barre graphique affiche le programmechauffage du jour courant pour le circuit affché.
- Fin du réglage : après avoir effectué le réglage, l'affichage normal réapparait après 2 minutes ou en appuyant sur la touche AUTO .
| Tempé-rature | Plage de réglage | Réglage d'usine |
| Confort | 5 à 30° C | |
| Réglage par pas de 0,5° C à l'aide de + et = | 20° C |
| Réduite | 5 à 30° C | |
| Réglage par pas de 0,5° C à l'aide de + et = | 16° C |
Température de consigne e.c.s.
- Sélectionner la température de l'eau chaude sanitaire (TEMP BALLON) à l'aide de la touche _一^一 , puis régler la température moyenne de stockage de l'eau chaude sanitaire à l'aide des touches + et =
- Fin du réglage : après avoir effectué le réglage, l'affichage normal réapparait après 2 minutes ou en appuyant sur la touche AUTO .
| Tempé-rature | Plage de réglage | Réglage d'usine |
| Eau chaude sanitaire (température moyenne de stockage) | 10 à 80° CRéglage par pas de 5° C à l'aide de + et = | 55° C |
Remarque :
- la barre graphique affiche le programme de réchauffage de l'eau chaude sanitaire pour le jour courant.
- si aucune sonde d'eau chaude sanitaire n'est raccordée, l'action sur cette touche n'a aucun effet.
5. SELECTION D'UN PROGRAMME
- Programmes chauffage
Le régulateur DIEMATIC 3 intéège d'origine 4 programmeschauffage P1,P2,P3 et P4.
D'origine, le programme P1 est actif (livraison d'usine).
Les programmes P2, P3 et P4 peuvent être personalisés.
Le choix d'un programme P1, P2, P3 ou P4 est particulièrement utile pour adapter le chiffage au mode de vie des occupants (congés, travail en équipe...).
Pour selectionner un programme P1, P2, P3 ou P4 pour les circuits A ou B :
- selectionner le circuit à l'aide de la touche A.B : le nom du circuit apparait dans l'afficheur
- sélectionner le programme P1, P2, P3 ou P4 à l'aide de la touche PROG.
La validation de la seLECTION effectuee est automatique.
- Le programme sélectionné se dérouler automatiquement si aucune dérogation n'a été sélectionnée à l'aide des touches 艹 , 艹 , ou après avoir appuyé sur la touche AUTO.
Pour personneliser les programmes P2, P3 et/ouP4 voir chapitre 6.2.
- Programme balloon (Eau chaude sanitaire)
Le régulateur intègre d'origine un programme eau chaude sanitaire préréglé d'usine.
Pour enregistrer un programme ballon personnelisé, voir chapitre 6.2.
- Programme Auxiliaire (AUX)
Le régulateur intègre d'origine un programme du contact auxiliaire préréglé d'usine.
Pour enregistrer un programme personnelisé, voir chapitre 6.2.
Programme Standard
Le programme standard peut être sélectionné en appuyant sur la touche STANDARD pendant 5 secondes.
De ce fait, le programme P1 est activé pour les circuits A et B et les programmes P2, P3, P4,allon et auxiliaire adaptés aux besoin personnels sont replacés par les réglages d'usine décrits ci-dessus.
Description des programmes
| Programme | Périodes comport |
| P1 | LU - DI : de 6h - 22h |
| P2 (réglage d'usine) | LU - DI : de 4h - 21h |
| P3 (réglage d'usine) | LU - VE : 5h - 8h , 16h - 22h
SA, DI : 7h - 23h |
| P4 (réglage d'usine) | LU - VE : 6h - 8h , 11h - 13h30,
16h - 22h
SA : 6h - 23h
DI : 7h - 23h |
Remarque: à l'aide des touches ou , le programme chauffage du jour courant pour chaque circuit raccordé peut être visualisé sur la barre graphique.
Programme balloon (réglage d'usine) :
| JOUR | Chargement autorisé |
| Lu. à Di. | de 5h à 22h |
Remarque: à l'aide de la touche 日 _ 一 , le programme eau chaude sanitaire du jour courant peut etre visualisé sur la barre graphique.
Programme auxiliaire (réglage d'usine) :
| JOUR | Fonctionnement autorisé |
| Lu. à Di. | de 6h à 22h |
6. REGLAGES "UTILISATEURS" (Voir tableau chronologique en ANNEXE 1 ci-après)
6.1 Mesures - 6.2 Programmation - 6.3 Réglages divers - 6.4 Réglage de l'heure
Les touches d'accès aux réglages et mesures
et les touches de programmation 11, C11
, situées sous le volet permettant la modification des programmes et le réglage de différents paramètres.
Les paramètres seprésentent sous la forme de paragraphs possédant un titre précédé du symbole # et de lignes correspondant aux paramètres à régler :
- la touche :permet l'accès aux paragraphs
- la touche :permet de parcourir les lignes
- la touche peut le return à la ligne ou au paragraph préçédent.
La composition et l'ordre d' apparition des différents paragraphs sont disponibles en ANNEXE 1 (niveau utilisateurs).
-
MESURES (voir également § 6.1)
-
PROG. (voir également § 6.2)
-
REGLAGES (voir également § 6.3)
-
HEURE . JOUR (voir également § 6.4)
Remarque : les différents réglages et la programmation restent mémorisés même après une coupure de courant.
6.1 Mesures
Le paragraphe "#MESURES" permet en fonction des sondes raccordées, la lecture des paramètres suivants (cf. liste en ANNEXE 1.)
6.2 Programmation
Programmation d'usine.
| Programme | périodes comport | Programme | périodes |
| P2 | LU - DI : 4 - 21h | ballon | 5h - 22h : chargement autorisé |
| P3 | LU - VE : 5 - 8h, 16 - 22h |
| SA, DI : 7h - 23h |
| P4 | LU - VE : 6 - 8h, 11 - 13h30, 16 - 22h | auxiliaire | 6h - 22h : fonctionnement autorisé de l'ap-pareil raccordé |
| SA. : 6h - 23h |
| DI. : 7h - 23h |
Personnalisation d'un programme (P2, P3, P4, programme ballon ou programme auxiliaire).
- Inscrire dans les tableaux ci-contre (ou en ANNEXE
2) les programmes personnalisés, puis les enregistrer de la manière suivante :
- Ouvrir le volet d'accès aux touches de réglages et derogrammation.
- appuyer sur la touche pour sélectionner le paragraph :
"PROG.CIRC.A",
"PROG.CIRC.B",
"PROG.BALLON",ou
"Prog. AUXIL." (voir la liste des paragraphs en
ANNEXE 1).
selectionner les lignes successives a l'aide de
Remarque : la programmation可以选择 pour la ligne "PROGTOUS JOURS" est automatiquement recopiees sur les autres lignes mais reste modifiable individuellement jour par jour.
- Ecrire les zones fonciées à l'aide de la touche
et les zones claires à l'aide de la touche (1/2 heures par 1/2 heures).
- les zones fonçées correspondant aux périodes de chauffage "confort", de chargement ballon autorisé ou de fonctionnement autorisé.
- les zones claires correspondant aux périodes de chauffage "réduit", de chargementallon non autorisé ou de fonctionnement non autorisé.
- utiliser la touche ⇌ pour revenir en arrêté en cas d'erreur.
proceeds de la meme facon pour chaque circuit s'il y a lieu.
- fin de la programmation : appuyer sur AUTO . A défaut, le programme écrit précédemment sera automatiquement validé au bout de 2 minutes.
Remarque :
- la touche STANDARD appuyée pendant 5 s. active P1 pour les circuits A et B et permet de replacer tous les programmes personalisés par leur réglage d'usine (voir ci-dessus).
Programmes personalisés
PROG.CIRC.A
| Jours | Périodes "confort" |
| LUNDI | |
| MARDI | |
| MERCREDI | |
| JEUDI | |
| VENDREDI | |
| SAMEDI | |
| DIMANCHE | |
PROG.CIRC.B
| Jours | Périodes "confort" |
| LUNDI | |
| MARDI | |
| MERCREDI | |
| JEUDI | |
| VENDREDI | |
| SAMEDI | |
| DIMANCHE | |
PROG. BALLON (eau chaude sanitaire)
| Jours | Période de chargement ballon autorisé |
| LUNDI | |
| MARDI | |
| MERCREDI | |
| JEUDI | |
| VENDREDI | |
| SAMEDI | |
| DIMANCHE | |
| Jours | Période de fonctionnement autorisé |
| LUNDI | |
| MARDI | |
| MERCREDI | |
| JEUDI | |
| VENDREDI | |
| SAMEDI | |
| DIMANCHE | |
6.3 Réglages divers
Utiliser la touche pour sélectionner le paragraphe "# REGLAGES" (voir tableau en ANNEXE 1) puis afficher le paramètre youlu à l'aide de la touche. Régler à l'aide des touches + et = les lignes ci-après :
- CONTRASTE
ECLAIRAGE
PERMUT
TEMP. ETE/HIVER
CALIBR.EXT.
CALIBR.AMB.A
- ANTIGEL AMB. A
CALIBR.AMB.B
- ANTIGEL AMB. B
- TEMPETEHIVER
permiet le réglage de la température extérieure (stabilisée) au-dessus de laquelle la fonction chauffage sera automatiquement coupée :
Si on règle ce paramètre sur NON, le chauffage ne sera jamais coupé automatiquement.
CALIBR. EXT : calibration sonde extérieure
permét de corriger la température affichée au tableau par rapport à la température extérieure réelle (notamment en cas de longueur de cable importante).
Mesurer la température extérieure à l'aide d'un thermomètre, puis par + ou = régler la variation souhaïée de l'affichage.
exampie : t^ extérieure réelle mesurée à l'aide d'un thermomètre = 10^ , t^ affichée au tableau 11^ : régler CALIBRATION sur - 1 par =.
Remarque : la calibration ne prend effet qu'après quelques dizaines de secondes et l'affichage n'est corrigé qu'au bout de ce laps de temps.
CALIBR. AMB. ... : calibration d'ambiance
- avec sonde d'ambiance : permet de corriger la température affichée au tableau par rapport à la température réelle de l'ambiance. Mesurer la température ambiente à l'aide d'un thermomètre, puis par + ou = régler la variation souhaïée de l'affichage.
exampie : t° ambiente mesuree = 20°C, t° affichée au tableau = 19°C : régler CALIBRATION sur + 1
Remarque : lorsqu'une commande à distance est raccordée, effectuer ce réglage 2 heures après la mise sous tension, lorsque la température ambiente est stabilisée.
- DECALAGE AMB. ... : décalage d'ambiance
- sans sonde d'ambiance : permet de régler un décalage d'ambiance. N'effectuer ce réglage qu'après stabilisation des températures.
exampie :
t^ consigne = 20^ , t^ mesurée = 19^
régler DECAL. AMB. sur + 1.
- ANTIGEL AMB. ... : Antigel ambiance
permét de régler la température ambiente minimale maintenue en mode antigel pour chaque circuit. Cette température n'est contrôleé que si une sonde d'ambian-
ce est raccordée. Sans sonde d'ambiance, ce paramètre n'est pas affiché et la température de consigne est fixée à 6^ (non régliable).
6.4 Réglage de l'heure et de la date - Heure d'étée
Utiliser la touche pour selectionner le paragraphe # HEURE-JOUR.
- Sélectionner chaque ligne désirée par la touche et régler la valeur affichée par les touches + et =
HEURE MOIS MINUTES DATE JOUR ANNEE en ANNEXE 1
HEURE D'ETE:Réglage possible AUTO ou MANU
(d'usine : AUTO) : le régulateur estprogrammé à l'avance pour passer automatiquement à l'heure d'étaè le dernier dimanche de mars et à l'heure d'hiver le dernier dimanche d'octobre. En modifiant le réglage sur "manuel" (MANU) le changement automatique ne s'effectuera pas.
7.-messages
L'affichage peut composer les messages suivants, lors du fonctionnement normal de la chaudière :
| MESSAGE | SIGNIFICATION DE L'AFFICHAGE | CONDUITE A TENIR |
| VOIR CAD | S'affiche lorsque l'on appuie sur la touche de scélection de mode de fonctionnement situé sur le tableau Diomatic 3 de la chaudière alors qu'un mode de fonctionnement différé a été scélectionné sur la commande à distance | Si l'on souhaite forcer le mode AUTO sur toutes les commandes à distance, ceci peut être obtenu depuis Diomatic 3 par un appui de 5 secondes sur la touche AUTO |
| REVISION | Indication de la nécessité d'un entretien de la chaudière. | Prendre contact avec le professionnel assurant la maintenance de la chaudière. |
| PURGE | Lors de la mise sous tension, et si la température du gallon est inférieure à 25° C, indique que la chaudière effectue un cycle de purge de l'échangeur sanitaire. | Attendre environ 20 secondes. |
| ATTENDRE 2 MN. | Le débit d'eau est insuffisant dans l'installation, le brûleur est coupé pendant 2 minutes. | Attendre 2 minutes. Vérifier votre installation |
8.MESSAGES D'ALARME
En cas de dysfonctionnement l'affichage peut composer les messages suivants. Contactez votre installerateur.
| MESSAGE | CAUSE PROBABLE | REMEDE |
| DEF.ALLUMAGE | Défaut d'allumage | Vérifier l'électrode d'allumage, son connecteur et son cable de liaison, remplacer si nécessaire |
| Défaut d'ionisation | Vérifier la mise à la terre; vérifier le courant d'ioni-sation, si nécessaire rectifier le taux de CO2 |
| Vanne gaz défectueuse | Remplacer la vanne gaz |
| Pas de gaz ou présence d'air dans la conduite | Mesurer la pression du gaz d'alimentation et purger le circuit gaz |
| DEFAULT CVI 8 | Mauvais positionnement de l'électrode | Nettoyer l'électrode et vérifier son positionnement (écart des électrodes 3,5 mm) |
| Cable d'allumage ou connecteur electrode défectueux | Vérifier la liaison, remplacer si nécessaire |
| Défaut du coffret de sécurité | Réarmer le coffret de sécurité, le replacer si nécessaire |
| DEFAULT CVI 9 | Défaut d'impulsion électrique de la commande de la vanne gaz | Remplacer la vanne gaz |
| Mauvais contact entre coffret de sécurité et vanne. | Vérifier si le coffret de sécurité est correctement emboité sur la vanne |
| Vérifier le contact électrique sur la vanne gaz |
| Commande vanne gaz du coffret de sécurité défectueuse | Réarmer le coffret de sécurité, le replacer si ce n'est pas possible |
| DEFAULT CVI 10-22 | Défaut interne du coffret de sécurité | Réarmer le coffret de sécurité, le replacer si ce n'est pas possible |
| DEF.COM.CVI | Défaut de communication entre Diomatic et coffret de sécurité | Vérifier la liaison et les connexions entre Diomatic et coffret de sécurité |
| DEF.MANOMETRE | Défaut du capteur de pression d'eau | Vérifier les contacts. |
| Vérifier la liaison et les connecteurs, replacer la sonde si nécessaire. |
| Remplacer le capteur pression eau |
| DEF.S.AMB.A | Défaut de la sonde correspondante. | Vérifier la liaison et les connecteurs, replacer la sonde si nécessaire. Pour effacer le message, couper moment-nément l'alimentation électrique de la chaudière par l'interrupteur Marche/Arret et prévenir votre installerateur. Il est néanmoins possible de fonctionner en mode manuel sur la partie de l'installation concernée. Voir les remarques ci-après |
| DEF.S.AMB.B |
| DEF.S.DEP.B |
| DEF.S.MAX |
| DEF.S.B.TAMPON |
| DEF.VENTILO |
| DEF.S.CHAUD | Sonde chaudière défectueuse | Vérifier la liaison et les connecteurs, replacer la sonde si nécessaire |
| DEF.S.ECS | Sonde eau chaude sanitaire défectueuse | Vérifier la liaison et les connecteurs, replacer la sonde si nécessaire |
| DEF.S.FUMEE | - Chaudières 15-25 kW : thermostat anti-refouleur défectueux. - Chaudières 35-50 kW : résistance électrique défectueuse. | Vérifier la liaison et les connecteurs. Remplacer la sonde (chaudières 15-25 kW) ou le circuit (chaudières 35-50 kW) si nécessaire. |
| DEF.S.RETOUR | Sonde retour défectueuse | Vérifier la liaison et les connecteurs, replacer la sonde si nécessaire |
| FLAM.PARASI. | Détection d'une flamme parasite | Vérifier l'étanchérique du circuit gaz, vérifier l'écart de l'électrode d'allumage |
| Vérifier que la surface du brûleur ne comporte pas de résidus de fibres. |
| MANQUE EAU | Pression dans l'installation < 0,5 bar | Rajouter de l'eau dans l'installation |
| PAS DE CONF. | La chaudière ne reconnaît pas ses caractéristiques | Contacter votre installerateur |
| STB CHAUD. | Température liépart > 97°C | Vérifier le STB et le câblage. Purger la chaudière, vérifier la pompé chaudière le circuit hydraulique de l'installation |
| STB FUMEE | Température des fumées > 105°C | Vérifier le turbulateur place dans l'échangeur, le replacer si nécessaire |
| SECT. FAIBLE | Tension du secteur < 172 V | Vérifier l'alimentation électrique. Si la tension est supérieure à 187 V, le message ne s'affiche plus. |
Remarques
-DEF.MANOMETRE
Le manomètre est defectieux ; la chaudière est arrêtée. Pour débloquer le fonctionnement pendant 72h , couper momentanément l'alimentation electrique de la chaudière.
-DEF.VENTILO
Le ventilateur du brûleur ne tourne pas. La chaudière ne satisfera plus aucune demande de chauffe.
-DEF.S.AMB.A et DEF.S.AMB.B
Fonctionnement automatique en configuration sans sonde d'ambiance.
-DEF.S.CHAUD
Le brûleur ne démarre plus.
-DEF.S.DEP.B
Le circuit concené passer automatiquement en mode "Manuel", la pompe tourne et la vanne n'est plus alimentée. Celle-ci peut être manoeuvrée manuellement si nécessaire.
-DEF.S.ECS
Le rechauffage de l'eau chaude sanitaire n'est plus assure en automatique. La température de charge du gallon est égale à la température de la chaudière.
-DEF.S.MAX
La chaudière régule sur la température MAX.
CHAUDIERE. La régulation de la vanne 3 voies du circuit B (si présente) n'est plus assurée. Néanmoins la limitation à la température maximale est assurée et la vanne peut être manoeuvrée manuellement si nécessaire.
Le rechauffage de l'E.C.S. reste assure.
-DEF.S.FUMEE
La sonde de fumée est défectueuse. La chaudière est mise en sécurité.
-DEF.S.RETOUR
La modulation de la pompe chaudière ne fonctionne plus, elle tourne à pleine puissance. La production d'eau chaude sanitaire instantanée ne fonctionnera plus pour les apparèils à double service.
-DEF.S.B.TAMPON
Le rechauffage du ballon tampon par la chaudière n'est plus assure.
Remarque
Les 10 derniers défauts apparus sur l'afficheur de la DIEMATIC 3 sont mémorisés dans le paragraphe #HISTORIQUE D. (voir chapitre 12 du feuillet rose "Installateur").
9. MISE EN SERVICE OU REDEMARRAGE APRES UN ARRET PROLONGE
La première mise en service doit être effectuee par I'installateur.
Avant l'allumage de la chaudière, vérifier que l'installation est bien remplie d'eau.
Effectuer la mise en service dans l'ordre chronologique
indiqué ci-après :
Ouvrir les vannes d'isolement de départ et de return.
- Mettre l'interrupteur marche/arrêt A en position marche - .
- Vérifier la pression d'eau de l'installation, indiquée au niveau de l'afficheur du tableau de commande :
: trop de pression : > 2 bar
:pression correcte : 1-2 bar
:ajout d'eau conseilé :0,5-1 bar
:pression trop faible : 0-0,5 bar
Pression minimale sur une installation froide = 2 segments.
Faire un appoint d'eau si nécessaire. Pour cela, consulter la notice technique et d'installation de la chaudière.
-
Ouvrir le robinet d'arrivée gaz (livrable en option) - enforcer le levier, puis le tourner vers la gauche parallelement à la tuyauterie.
-
Une série de démarriage commence - le fonctionnement de la chaudière se déroule ensuite automatiquement.
L'afficheur indique le mode de fonctionnement de la chaudière.
Après un arrêt prolongé, jusqu'à 5 séquences de démarrage successives peuvent avoir lieu. Si la chaudière ne démarre pas, le module de commande du brûleur met la chaudière en sécurité. Levoyant rouge C est allumé.
Enconcer le bouton de réarmement D : les séquences de démarrage se succèdent jusqu'à 5 fois si nécessaire.
Si la chaudière n'a pas démarré après plusieurs réarmements, veuillagez vous adresser à votre installateur en lui indiquant le défaut constaté.
La chaudière fonctionne sur la base des réglages et programmes d'usine, qui peuvent être modifiés et adaptations individuellement.
10. REGLAGE DE LA PUISSANCE CHAUDIERE POUR LA MESURE DES EMISSIONS ET LE TEST DU THERMOSTAT DE SECURITE
Ouvrir le volet de la régulation.
- Appuyer simultanément les touches et C, puis utiliser les touches + et = pour passer de
P:puissance maximale chaudiere
P: puissance maximale régée de la chaudière
P_- : puissance minimale
L'affichage indique, en alternance (toutes les 2 secondes) :
- EMISSION MES. 8888 : vitesse en tr/min du ventilateur
- EMISSION MES. 888° : température chaudière
- EMISSION MES. 888uR : courant d'ionisation
TEST-STB
Pour effectuer le test du thermostat de sécurité, appuyer simultanément les touches et pendant 5 secondes : l'affichage indique "TEST-STB".
11. VUES ECLATEES ET LISTE DES PIECES DE RECHANGE
Tableau DIEMATIC 3 pour préparateur solaire Dietrisol QUADRODENS DIEMATIC 3-Schaltfeld zu Dietrisol QUADRODENS Solar-Warmwasser-Speicher
Faisceaux et connecteurs / Kabelbaum und Stecker
Volet de tableau de commande / Schaltfeldblende
| Rep. Ref. | Code n° Artikel Nr | DESIGNATION BEZEICHNUNG | Rep. Ref. | Code n° Artikel Nr | DESIGNATION BEZEICHNUNG |
| | Tableau DIEMATIC 3 pour QUADRODENS DIEMATIC 3-Schaltfeld zu QUADRODENS | 42 | 8575-4916 | Connecteur 2 plots sonde solaire (transparent) Stecker 2 -polig Solarfühler (transparent) |
| 1 | 0305772 | Tôle de fixation du tableau QUADRODENS Einbaugehäuse - Schaltfeld QUADRODENS | 43 | 8575-4917 | Connecteur 2 plots monté S. AUX. Stecker 2 -polig zu S. AUX |
| 2 | 0302310 | Carcasse tableau Schaltfeldgehäuse | 44 | 95362450 | Sonde extérieure AF 60 Witterungsfühler AF 60 |
| 3 | 8806-5531 | Carte relais DOMO + 3 Test Relaisplatine DOMO + 3 Test | 45 | 95362449 | Sonde départ VF 60 Voraufhühler VF 60 |
| 4 | 0287420 | Connecteur 3 plots, noir (Alimentation) Stecker 3 -polig, schwarz (Netzanschluss) | 46 | 95362448 | Sondeallon KVT 40 Speicherfühler KVT 40 |
| 5 | 0285050 | Connecteur 2 plots, gris Steckert 2 -polig, grau | 47 | 95365446 | Sonde capteur solaire Kollektorfühler |
| 6 | 0285052 | Connecteur 2 plots, noir Stecker 2 -polig, schwarz | 48 | 8575-4908 | Connecteur 5 plots (noir) Stecker 5 -polig Temp.-sicherung / HKPumpe (schwarz) |
| 7 | 0285064 | Connecteur 2 plots, blanc Stecker 2 -polig, weiß | 49 | 8575-4907 | Connecteur 4 plots départ vanne (transparent) Stecker 4 -polig Mischerantrieb (transparent) |
| 8 | 0285058 | Connecteur 2 plots, rouge Stecker 2 -polig, rot | 50 | 0302280 | Connecteur ident. Kodierstecker |
| 9 | 0285051 | Connecteur 2 plots, vert Stecker 2 -polig, grin | 60 | 0305690 | Faisceau, sonde + connecteurs Kabelbaum, Führer mit Steckanschlüsse |
| 10 | 0285046 | Barrette de fixation des connecteurs SteckeranschluBleiste | 61 | 0305691 | Faisceau, alimentation avec connecteurs Kabelbaum, Netz mit Steckanschlüsse |
| 11 | 0285065 | Connecteur 4 plots, noir Stecker 4 -polig, schwarz | 62 | 0305693 | Faisceau, chaudière / sonde Kabelbaum, Kessel - Führer |
| 12 | 0305689 | Connecteur 5 plots, noir Stecker 5 -polig, schwarz | 63 | 0305694 | Faisceau, alimentation chaudière Kabelbaum, Kessel - Netz |
| 13 | 0287421 | Connecteur 3 plots, blanc Buchsenteil 3 -polig, weiß | 64 | 8806-7009 | EPROM 1 men. Diematic 3 QUADRO EPROM 1 men. Diematic 3 QUADRO |
| 14 | 0295233 | Volet tableau + accessores Schaltfeldblende mit Einbauteilen | 65 | 8806-7010 | EPROM 1 men. DOMO 3 QUADRO EPROM 1 men. DOMO 3 QUADRO |
| 15 | 8806-5537 | Carte vanne FM 48 Mischerpplatine FM 48 | 66 | | |
| 16 | 8806-5532 | Carte sonde Führerplatine | 67 | | |
| | Volet Blende | | | |
| 17 | 0295159 | Interrupteur marche/alarme avec voyant Entstörtertaster mit Blende | | | |
| 18 | 0295161 | Volet sénégraphié pour afficheur Displaydeckel bedrucht | | | |
| 19 | 0295160 | Interrupteur Marche/Arrêt avec voyagein Ein-/Ausschalter mit Blende | | | |
| 20 | 0302206 | Coussin à clavier Tastaturkissen | | | |
| 21 | 8806-5544 | Carte UC AFF DOMO + 3 Test Prozessorplatine | | | |
| | Connecteur sur carte relais Stecker auf Relaisplatine | | | |
| 30 | 8575-4905 | Connecteur 3 plots - alimentation (marron) Stecker 3 -polig Netzanschluss (rotbraun) | | | |
| 31 | 8575-4924 | Connecteur 3 plots (jaune) Stecker 3 -polig Externes Ventil (gelb) | | | |
| 32 | 8575-4926 | Connecteur 3 plots (transparent) Stecker 3 -polig (transparent) | | | |
| | Connecteur sur carte vanne mélangeuse Stecker auf Mischerpplatine | | | |
| 33 | 8575-4923 | Connecteur 4 plots (transparent) Stecker 4 -polig (transparent) | | | |
| 34 | 8575-4906 | Connecteur 2 plots S. EXT (blanc) Stecker 2 -polig Witterungsfühler (weiß) | | | |
| 35 | 8575-4911 | Connecteur 2 plots S.AMB A Stecker 2 -polig Raum gerät A (schwarz) | | | |
| 36 | 8575-4918 | Connecteur 2 plots S. CH Stecker 2 -polig | | | |
| | Connecteur pour carte sonde Stecker auf FühreranschluBplatine | | | |
| 37 | 8575-4923 | Connecteur 4 plots (transparent) Stecker 4 -polig (transparent) | | | |
| 38 | 8575-4906 | Connecteur 2 plots S. EXT (blanc) Stecker 2 -polig Witterungsfühler (weiß) | | | |
| 39 | 8575-4909 | Connecteur 2 plots sonde balloon (bleu) Stecker 2 -polig Warmwasserfuhrer (blau) | | | |
| 40 | 8575-4911 | Connecteur 2 plots S.AMB A (orange) Stecker 2 -polig Raum gerät A (orange) | | | |
| 41 | 8575-4912 | Connecteur 2 plots S.AMB B (orange) Stecker 2 -polig Raum gerät B (orange) | | | |
ANNEXE 1 - TABLEAU DES REGLAGES "UTILISATEUR"
Remarque : en fin d'intervention, les données sont mémorisées après 2 minutes ou en appuyant sur la touche AUTO .
| APPUYER | AFFICHAGE | PARAMETRE REGLE | REGLAGE USINE |
| puis | # MESURES | Permet la lecture des valeurs ci-dessous | |
| TEMP.CHAUDIERE | - Température d'eau de la chaudière | |
| TEMP. DEPART B* | - Température d'eau du circuit B | |
| TEMP. BALLON* | - Température d'eau du gallon ECS | |
| TEMP. AMB. A* | - Température ambiente A | |
| TEMP. AMB. B* | - Température ambiente B | |
| TEMP.EXTERIEUR | - Température extérieure | |
| TEMP. FUMÉES* | - Température des fumées | |
| TEMP. TAMPON | - Température du gallon tampon | |
| TEMP. RETOUR | - Température de retour | |
| PRESSION(BAR) | - Affichage de la pression d'eau | |
| V.VENT.(TR/MN) | - Affichage de la vitesse actuelle du ventilateur | |
| PUISSANCE INST | - Affichage de la puissance actuelle de la chaudière | |
| COURANT (uA) | - Affichage du courant d'ionisation actuel | |
| NB IMPULS. | - Nombre de démarrages de la chaudière (non réinitialisable) | |
| FCT. BRUL. | - Nombre d'heures de fonctionnement de chaudière (non réinitialisable) | |
| CTRL | - Informations réservées au technicien | |
| puis | # PROG CIRC.A* | Programme chauffage du circuit chaudière A s'il est raccordé | Cf.p13 |
| PROGTOUS JOURS P2 | Programmer pour chaque ligne ci-contre ou les lignes choisisies, les périodes "confort" à l'aide de la touche ▪ ou les périodes à temp. réduite à l'aide de la touche Ⓞ . Ces périodes s'inscrivent par 1/2 h sur la barde de programmation de l'afficheur. La programmation可以选择 pour la ligne "PROGTOUS JOURS" est automatiquement recopieée sur les autres lignes du programme puis modifiable individuellement jour par jour. En appuyant la touche STANDARD pendant 5 s., les programmes P2, P3, P4, les programmes BALLON et AUXIL. sont effacés et replacés par le réglage usine. |
| PROG LUNDI P2 |
| PROG MARDI P2 |
| PROG MERCREDI P2 |
| PROG JEUDI P2 |
| PROG VENDREDI P2 |
| PROG SAMEDI P2 |
| PROG DIMANCHE P2 |
| PROGTOUS JOURS P3 |
| PROG LUNDI P3 |
| PROG MARDI P3 |
| PROG MERCREDI P3 |
| PROG JEUDI P3 |
| PROG VENDREDI P3 |
| PROG SAMEDI P3 |
| PROG DIMANCHE P3 |
| puis | # PROG CIRC.B* | Programme chauffage du circuit vanne B s'il est raccordé | Cf.p13 |
| Lignes comme A | |
- La ligne ou le paragraphe n'est affiché que pour les options, circuits ou sondes effectivement raccordés.
ANNEXE 1 - TABLEAU DES REGLAGES "UTILISATEUR" (suite)
- Voir les explications détaillées au chapitre 6.
- Les paragraphs et lignes sont disponibles dans leur ordre d'apparition.
Remarque : en fin d'intervention, les données sont mémorisées après 2 minutes ou en appuyant sur la touche AUTO .
| APPUYER | AFFICHAGE | PARAMETRE REGLE | REGLAGE USINE |
| puis | # PROG BALLON* | Programmation du gallon (si la sonde ECS est raccordée) | 5h - 22h |
| PROGTOUS JOURS | Programmer pour chaque ligne ci-contre ou les lignes choisisies, les périodes de charge autorisée par ↑↑ ou les périodes de charge gallon non autorisé par C###. Ces périodes s'inscrivent par 1/2 h sur la barre de programmation de l'afficheur. La programmation choisisie pour la ligne "PROGTOUS JOURS" est automatiquement recopiee sur les autres lignes du programme puis modifiable individuellement jour par jour. En appuyant la touche STANDARD pendant 5 s., les programmes P2, P3, P4, les programmes BALLON et AUXIL. sont effacés et replacés par le réglage usine. | Cf.p13 |
| PROG LUNDI |
| PROG MARDI |
| PROG MERCREDI |
| PROG JEUDI |
| PROG VENDredi |
| PROG SAMEDI |
| PROG DIMANCHE |
| puis | # PROG AUXIL | Programmation du contact auxiliaire (ex : pompé de bouclage ECS) | 6h - 22h |
| PROGTOUS JOURS | Programmer pour chaque ligne ci-contre ou les lignes choisisies, les périodes de fonctionnement de l'appareil raccordé à l'aide de la touche ↑↑ et les périodes de non fonctionnement à l'aide de la touche C###. Ces périodes s'inscrivent par 1/2 h sur la barre de programmation de l'afficheur. La programmation choisisie pour la ligne "PROGTOUS JOURS" est automatiquement recopiee sur les autres lignes puis modifiable individuellement jour par jour. En appuyant la touche STANDARD pendant 5 s., les programmes P2, P3, P4 les programmes BALLON et AUXIL. sont effacés et replacés par le réglage usine. | Cf.p13 |
| PROG LUNDI |
| PROG MARDI |
| PROG MERCREDI |
| PROG JEUDI |
| PROG VENDredi |
| PROG SAMEDI |
| | |
- La ligne ou le paragraphe n'est affiché que pour les options, circuits ou sondes effectivement raccordés.
ANNEXE 1 - TABLEAU DES REGLAGES "UTILISATEUR" (suite)
- Voir les explications détaillées au chapitre 6.
- Les paragraphs et lignes sont disponibles dans leur ordre d'apparition.
Remarque : en fin d'intervention, les données sont mémorisées après 2 minutes ou en appuyant sur la touche AUTO .
| APPUYER | AFFICHAGE | PARAMETRE REGLE | REGLAGE USINE | PLAGE DE REGLAGE | REGLAGE CLIENT |
| puis | # REGLAGES | Les paramètres suivants peuvent être régés par les touches + et = | | | |
| CONTRASTE AFF. | - permet le réglage du contraste de l'afficheur par les touches + et =. | | | |
| ECLAIRAGE: OUI ECO NON | - L'éclairage est assureé si le programme affchéé est en période comport.
- L'éclairage est assureé en cas d'appui sur une touche du clavier pendant 2 minutes.
- L'afficheur n'est jamais éclairé. | OUI | OUI, ECO ou NON | |
| ETE/HIVER | - Température extérieure de non-chauffage | 22°C | 15 à 30°C, NON | |
| CALIBR. EXT | - Calibration de la sonde extérieure | 0,0 | -5,0 à +5,0 K | |
| CALIBR. AMB. A* | - Calibration de l'ambiance du circuit A. | 0,0 | -5,0 à +5,0 K | |
| DECALAGE AMB.A B | - Décalage de l'ambiance du circuit A
- Décalage de l'ambiance du circuit B | | | |
| ANTIGEL. AMB. A* | - Température ambiente d'activation de l'antigel | 6°C | 0,5 à 20°C | |
| CALIBR. AMB. B* | comme pour le circuit A | 0,0 | -5,0 à 5,0 K | |
| ANTIGEL. AMB. B* | comme pour le circuit A | 6°C | 0,5 à 20°C | |
| puis | # HEURE.JOUR | Réglages de l'horloge | | | |
| HEURES | - des heures par + et = | | | |
| MINUTES | - des minutes par + et = | | | |
| JOUR | - du jour par + et = | | | |
| MOIS | - permet si nécessaire de régler le mois | | | |
| DATE | la date | | | |
| ANNÉE | et l'année par + et = | | | |
| HEURE ETE : | - Lorsque ce paramètre est sur AUTO, l'houre est automatiquement avancée d'une heures le dernier dimanche de mars et reculée d'une heures le dernier dimanche d'octobre pour tener compte de l'houre d'été.
Cette fonction peut être supprimée en régliant sur "MANU" à l'aide des touches + et =. | AUTO | AUTO ou MANU | |
- La ligne ou le paragraphe n'est affché que pour les options, circuits ou sondes effectivement raccordés.
Remarque : nous déconseillons à l'utilisateur de modifier les "Réglages Installateur" et de toucher au mode "TESTS" mentionnés dans la notice de raccordement et d'installation.
PROGRAMMES CHAUFFAGE
P1 : sélectionné pour circuit :
| JOUR | Périodes "confort" |
| Lu. à Di. | 6h à 22h |
P2 (réglage d'usine) : sélectionné pour circuit :........
| JOUR | Périodes "confort" |
| Lu. à Di. | 4h à 21h |
P3 (réglage d'usine): sélectionné pour circuit : ....
| JOUR | Périodes "confort" |
| Lu. à Ve.
Sa., Di. | 5h à 8h, 16h à 22h
7h à 23h |
P4 (réglage d'usine) sélectionné pour circuit : ....
| JOUR | Périodes "confort" |
| Lu. à Ve. | 6h à 8h, 11h à 13h30, 16h à 22h |
| Sa. | 6h à 23h |
| Di. | 7h à 23h |
Programme balloon (réglage d'usine) :
| JOUR | Chargement autorisé |
| Lu. à Di. | 5h à 22h |
Programme auxiliaire (réglage d'usine) :
| JOUR | Fonctionnement autorisé |
| Lu. à Di. | 6h à 22h |
La touche STANDARD appuyée pendant 5 secondes active P1 pour les circuits A et B et permet de replacer tous les programmes personnalisés par leur réglage d'usine rappelés ci-dessus.
PROGRAMMES PERSONNALISES
PROG.CIRC A
| Jours | Périodes "confort" |
| P2 | P3 | P4 |
| LUNDI | | | |
| MARDI | | | |
| MERCREDI | | | |
| JEUDI | | | |
| VENDREDI | | | |
| SAMEDI | | | |
| DIMANCHE | | | |
PROG.CIRC B
| Jours | Périodes "confort" |
| P2 | P3 | P4 |
| LUNDI | | | |
| MARDI | | | |
| MERCREDI | | | |
| JEUDI | | | |
| VENDREDI | | | |
| SAMEDI | | | |
| DIMANCHE | | | |
PROG.BALLON: eau chaude sanitaire
| Jours | Période de chargement ballon autorisé |
| LUNDI | |
| MARDI | |
| MERCREDI | |
| JEUDI | |
| VENDREDI | |
| SAMEDI | |
| DIMANCHE | |
PROG AUXIL.: contact auxiliaire
| Jours | Période de fonctionnement autorisé |
| LUNDI | |
| MARDI | |
| MERCREDI | |
| JEUDI | |
| VENDREDI | |
| SAMEDI | |
| DIMANCHE | |
Pour le LUXEMBOURG : les produits sont commercialisés par la société NEUBERG
NEUBERG SA • 39 rue Jacques Stas • L - 2010 LUXEMBOURG • Tél.: 02 401 401
Fax: 02 402 120 • www.dedietrich.com
Pour la SUISSE : les produits sont commercialisés par la société VESCAL
VESCAL SA · Systèmes de chauffage - Z.I de la Veyre, St-Légier 1800 VEVEY 1
Tel.: 021 943 02 22 • Fax: 021 943 02 33 • www.chauffer.ch
DE DIETRICH THERMIQUE S.A.S. au capital de 21 686 370 € • BP 30 • 57, rue de la Gare • F-67580 MERTZWILLER
Tél.:(+33)0388802700·Fax:(+33)0388802799
www.dedietrich.com • N° IRC : 347 555 559 RCS STRASBOURG
MONTAGE, RACCORDEMENTS ELECTRIQUES, REGLAGES INSTALLATEUR
Tableau de commande DIEMATIC 3 pour préparer solaire Dietrisol QUADRODENS
SOMMAIRE
- MONTAGE m2
11.1 Montage de la sonde extérieure m2
11.2 Montage des options 2
-
RACCORDEMENTS ELECTRIQUES m3
-
RÉGLAGES "INSTALLATEUR" 20
13.1 Reglages . m6
13.2 Tableau des réglages installateur m7
13.3 Explications des réglages "installateur" 19
- CONTROLE DES PARAMETRES ET DES ENTREES/SORTIES (mode TESTS) 11

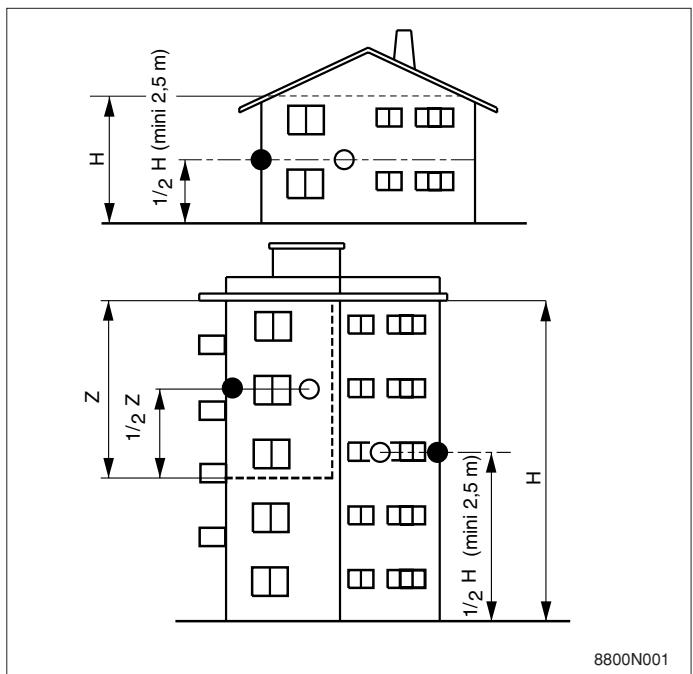

11.1 Montage de la sonde extérieure
La sonde extérieure se monte sur la façade extérieure correspondant à la zone chauffée. Elle doit être aisément accessible.
H : hauteur habitation à contrôle par la sonde
: emplacement conseillé sur un angle
: emplacement possible (en cas de difficultés)
Z : zone habitée à contrôle par la sonde
LaASFdoit etre place en pleine faucade exterieure defacon a etre sous l'influence directe des variations meteorologiques, sans toutefois etre sous l'influence directe des rayonnements solaires.
Emplacements déconseillés :
8800N002A

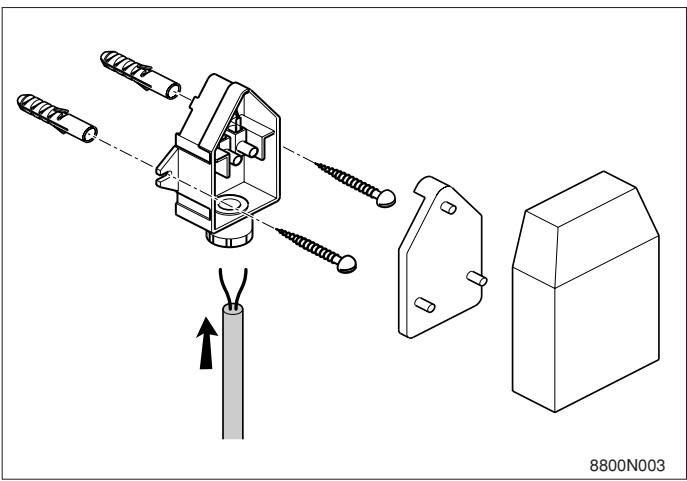

Mise en place :
La sonde extérieure se fixe sur le mur extérieur à l'aide des accessoires livrés : 2 vis à bois CB Ø 4 + chevilles.
11.2 Montage des options
Se reporter à la notice livrée avec l'option.

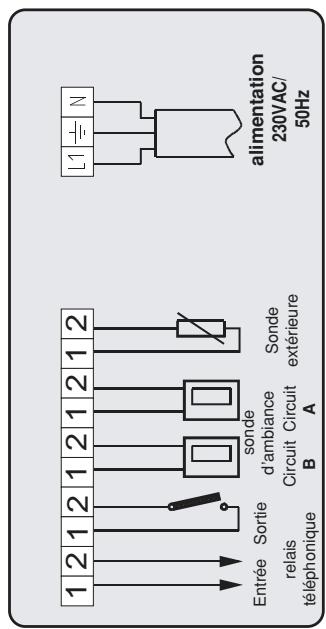

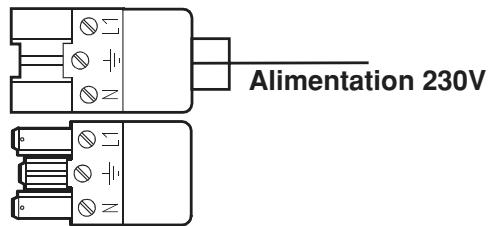

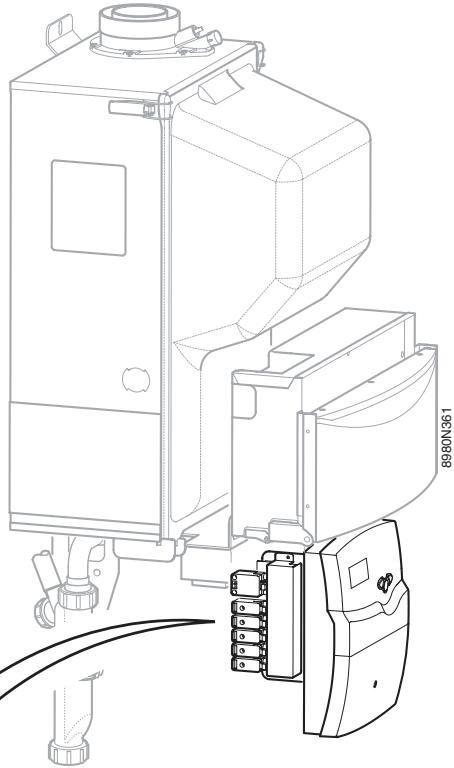

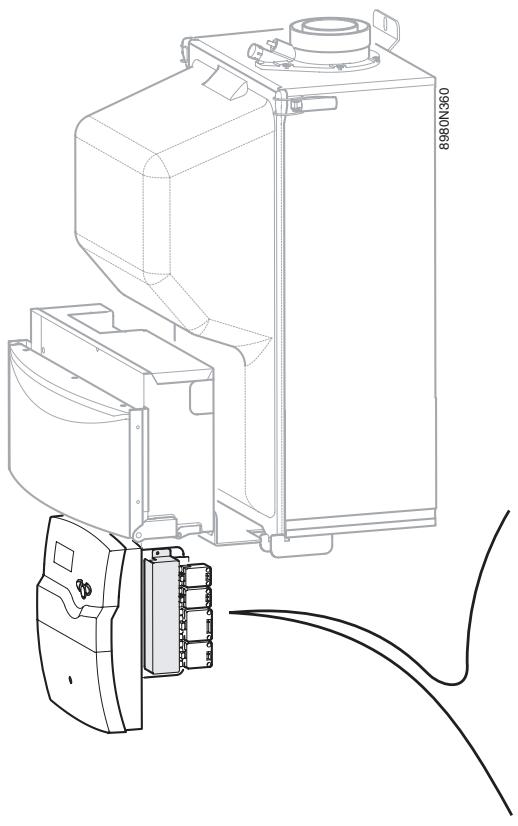

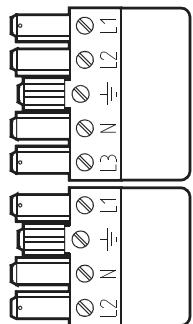

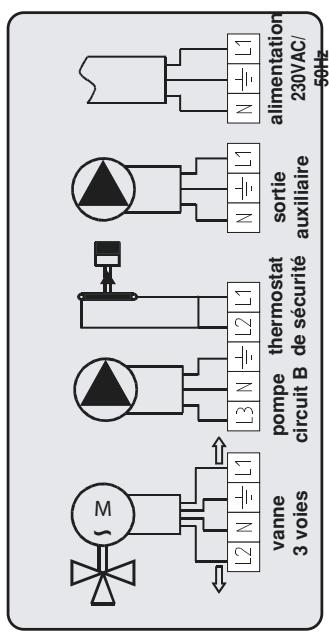

12. RACCORDEMENTS ELECTRIQUES
Les raccordements électriques doivent être effectuels par un professionnel qualifié.
Le câblage électrique ayant été soigneusement contrôle en usine, les connexions interieures du tableau de commande ne doivent enaucun cas être modifiées.
Les raccordements electriques sont à effectuer en respectant les indications portées sur les schémas electriques livrés avec l'appareil et les directives données dans la notice.
Le raccordement électrique doit être conforme aux normes en vigueur. L'appareil doit être alimenté par un circuit compteant un interrupteur omnipolaire à distance d'ouverture ≥ 3 mm. La mise à la terre doit être conforme à la norme NF C 15 100.
(our pancher
13. RÉGLAGES "INSTALLATEUR"
Les réglages ci-après concernent diverses fonctions, ainsi que la configuration de l'installation. Ils ne peuvent être modifiés que par un professionnel.
Remarque : les différents paramètres et réglages restent mémorisés même après une coupure de courant.
13.1 Réglages
Les différents paramètres régibles sont disponibles dans leur ordre d'apparition dans le "tableau des REGLAGES INSTALLATEUR" ci-après.
Accès aux réglages
Ouvrir le volet entourant l'afficheur.
- Appuyer durant 5 secondes sur la touche installateur à l'aide d'un tournevis ou d'une pointe de crayon.
Utiliser la touche pour selectionner le paragraph désiré et pour selectionner la ligne.
- Modifier le paramètre de chaque ligne à l'aide des touches + et =.
- En fin d'intervention, les données sont mémorisées après 2 minutes ou en fermant le volet.
Remarque: il est possible de rétablier les régles d'usine des paramètres (niveau utiliser et installerur) sans modifier les programmes horaires en appuyant simultanément les touches et STANDARD; le régulateur affichera "RESET PARAM" pendant 10 secondes. Cette fonction n'affecte ni les compteurs horaires, ni les compteurs d'impulsion.
13.2 Tableau des réglages installerateur
Remarque : en fin d'intervention, les données sont mémorisées après 2 minutes ou en fermant le volet.
| APPUYER | AFFICHAGE | PARAMETRE REGLE | REGLAGE USINE | PLAGE DE REGLAGE | REGLAGE CLIENT |
| 5 s. puis | # LANGUE | Choix de la langue | FRANÇAIS | DEUTSCH ** | |
| puis | # TEMP LIMITES | Réglage des températures limites | | | |
| MAX.CHAUD. | Réglage de la température maximale de fonctionnement de la chaudière. Cette valeur correspond également à la consigne de la chaudière en cas de production d'eau chaude sanitaire. | 80°C | 50 à 85°C | |
| MIN.CHAUD. | Réglage de la température minimale de fonctionnement de la chaudière. | 10°C | 10 à 50°C | |
| TPC J : | Température de pied de courbe de chauffe en mode jour (circuit A) | NON | NON, 20 à 85°C | |
| TPC N : | Température de pied de courbe de chauffe en mode nuit (circuit A) | NON | NON, 20 à 85°C | |
| MAX. CIRC. A* | Réglage de la température maximale de départ A | 75°C | 20 à 85°C | |
| SEC.CHAP.A * | Sechage de la chape circuit A | NON | NON, 20 à 55°C | |
| MAX. CIRC. B* | Réglage de la température maximale de départ circuit B (vanne 3 voies B) | 50°C | 20 à 95°C | |
| SEC.CHAP.B * | Sechage de la chape circuit B | NON | NON, 20 à 55°C | |
| MIN. CIRC. B* | Réglage de la température minimale de départ B (vanne 3 voies B) activée par l'antigel de l'installation | 20°C | 10 à 30°C | |
| HORS GEL EXT. | Réglage de la température extérieure activant la fonction antigel de l'installation | + 3°C | -8 à + 10°C | |
| P. MAX CHAUF (%) | Puisance maximale chaudière en % | 75% (100% pour chaud. 35-50 kW) | 0-100% | |
| P. MAX ECS (%) | Réglage de la puissance maximale en ECS | 100% | 19-100% | |
| MIN. VENT. (%) | Puisance minimale chaudière en % | 19% | 19-60% | |
| xxKW P.DEM.% | Réglage de la puissance de démarrage | *** | 30 - 80% | |
| puis | # PARAM. INSTAL. | Réglage des paramètres spécifique à l'installation | | | |
| INERTIE BATI | Caractérisation de l'inertie du bâtiment | 3 (22h) | 0 (10h) à 10 (50h) | |
| PENTE CIRC A* | Réglage de la pente du circuit direct | 1,5 | 0 à 4 | |
| INFL.S.AMB. A* | Réglage de l'influence de la sonde d'ambiance A | 3 | 0 à 10 | |
| CIRC.A : CHAUF. | Utilisation du circuit direct en circuit chauffage | CHAUF. | CHAUF. | |
| Absent PENTTE CIRC B* | Aucune donnée relative au circuit A n'est affichée (consigne, programme horsaire, pente...) | 0,7 | 0 à 4 | |
| INFL.S.AMB. B* | Réglage de l'influence de la sonde d'ambiance B | 3 | 0 à 10 | |
| CIRC.B CHAUF. | Utilisation du circuit en circuit chauffage avec vanne | CHAUF. | CHAUF. | |
| S.AUX : POMPE A THERM BOUC. ECS PROGRAM | Utilisation de la sortie auxiliaire pour la commande de la pompe du circuit A. Raccordement d'un thermostat e.c.s sur l'entrée télécommande téléphonique entre 1 et 2. Utilisation de la sortie auxiliaire pour la commande de la pompe de bouclage sanitaire. Utilisation de la sortie auxiliaire en sortie programmable indépendante. | POMPE A | POMPE A THERM BOUC. ECS PROGRAM | D.S. + REV. |
| S.TEL : D.SONDES REVISION D.S. + REV. | Le contact entre les bornes 3 et 4 du bornier téléphonique de la Diomatic est fermé lorsqu'un défaut apparaît sur une sonde Le contact entre les bornes 3 et 4 du bornier téléphonique de la Diomatic se ferme lorsque la date programmée pour l'entretien est atteinte. Le contact entre les bornes 3 et 4 se ferme pour l'une ou l'autre raison ci-dessus (D.SONDES ou REVISION) | D.SONDES | D.SONDES REVISION D.S. + REV. | |
- Cette ligne ne s'affiche que pour les options, circuits ou sondes effectivement raccordés.
FRANÇAIS, DEUTSCH, ENGLISH, POLSKI, ITALIANO, ESPÁNOL, NEDERLANDS.
* 15 kW:64%, 18 kW:60%, 25 kW:61%, 35 kW:40%, 50 kW:42%
13.2 Tableau des réglages installerateur (suite)
Remarque : en fin d'intervention, les données sont mémorisées après 2 minutes ou en en fermant le volet.
| APPUYER | AFFICHAGE | PARAMETRE REGLE | REGLAGE USINE | PLAGE DE REGLAGE | REGLAGE CLIENT |
| CTC.TEL : OUVREFERMÉ | Entrée téléphone active si le contact est ouvert.
Entrée téléphone active si le contact est fermé.
Dans les deux cas, uniquement si le mode E.TEL est différent de ANTIGEL. | FERME | OUVREFERMÉ | |
| E. TEL.:ANTIGELBT ECS+C | Rôle de l'entrée "Relais téléphonique"Commande de la mise en antigel de la chaudiereBallon tampon affecté au chauffage et à l'eau chaudé de sanitaryère. Quand l'entrée téléphonique est active,la chaudière n'assure plus les demandes de chauffe(brûleur et pompé chaudière restent coupés).Ballon tampon affecté au chauffage seul. Quandl'entrée téléphonique est active,la chaudière n'assureplus les demandes de chauffe pour les circuits dechauffage. Seule l'eau chaude sanitaire sera réchauffée par la chaudière.BT ECS | ANTIGEL | ANTIGELBT ECS+C | |
| BTP CHAUD |
| BT ECS |
| HERM A |
| Remarque: dans ces 3 cas, utilisés lors de l'emploide ballons tampons, les circuits chauffage du secon-daire continuant à fonctionner normalement.Autiliser en cas de raccordement d'un thermostatd'ambiance. Lorsque l'entrée téléphonique est active,le chauffage du circuit A est coupé. | HERM A |
| NUIT : ABAIARRET | La température de réduit est maintainueLa température de réduit n'est maintainue qu'en casd'activation de l'antigel extérieur, sinon la chaudière est arrêtée | NUIT : ABAIS. | NUIT : ABAIS.ouNUIT : ARRET | |
| POMPE V. | Choix du type de modulation pompe/circulateur chauffage | AUTO | AUTO, MINI50%, MAXI | |
| puis | # DIVERS | | | | |
| AFF : HEURE-JOURTEMP.CHAUD.ALTERNE | Affichage permanent de l'heure)Affichage permanent de la température chaudièreAffichage alterné des deux affichages précédents | ALTERNÈRE | HEURE/JOURTEMP. CHAUD.ALTERNE | |
| LARGEUR BANDE* | Réglage de la largeur de bande pour les vannes 3 voies | 12 K | 4 à 16 K | |
| DEC. CHAUD/V3V* | Réglage de l'écart de température minimale entre lachaudière et les vannes. | 4 K | 0 à 16 K | |
| TEMPO. P. CHAUFF | Réglage de la temporisation à la coupure des pompes de chauffage. | 4 mn | 0 à 15 mn | |
| TEMPO. P. ECS* | Réglage de la temporisation à la coupure des pompes ECS | 4 mn | 0 à 15 mn | |
| ADAPT.*LIBEREEBLOQUEE | Le réglage automatique des courbes de chauffe est autorisé pour tout circuit disposant d'une sonde d'ambianceLes courbes de chauffe sont figées, elles ne peuvent être modifiées que manuellement | LIBEREE | LIBEREEouBLOQUEE | |
| ECS* TOTALERELATIVENON PRIOR. | Priorité totale à la production d'ECS : interruption duchauffage et du réchauffage de la piscinePriorité à la production d'ECS, le chauffage des circuits vanne sera néamoins possible lorsque l'ECS n'utilisepas toute la puissance de la chaudière.Le chauffage est assureé pendant la production d'ECS attention : risque de surchauffe pour le circuit direct. | TOTALE | TOTALE,RELATIVEouNON PRIOR. | |
| ANTILEG* | Activation de la fonction antilégionellose | NON | OUI ou NON | |
| FCT.MIN.BRUL. | Réglage du temps de fonctionnement minimal du brûleur | 1 mn | 0 à 4 mn | |
- Cette ligne ne s'affiche que pour les options, circuits ou sondes effectivement raccordés.
13.3 Explications des réglages "installateur"
"MAX CIRC..."
Pour le circuit B, ce réglage limite la température de départ.
Dans le cas d'un plancher chauffant, il est impératif de conserver le réglage d'usine de la température maximale de départ après la vanne mélangeuse (ligne MAX CIRC...) à 50^ (voir tableau des réglages "installateur").
La reglementation impose également un dispositif de sécurité independant de la régulation, avec réarmement manuel qui coupe impérativement la fourniture de chaleur dans le circuit du panneau lorsque la température maximale du fluide atteint 65^ .
Pour répondre à cette exigence, un thermostat de sécurité doit être raccordé electriquement sur le contact TS du connecteur de la pompe.
Par ailleurs, il est conseillé de régler le paramètre ECS RELATIVE en cas de production d'eau chaude sanitaire.
- # PARAMETRES INSTAL.
- INERTIE BATI
La valeur du facteur d'inertia I du bathtub ne doit pas être modifiée de plus de 1 unité à chaque réglage :
$$
\begin{array}{l} I = 0 \text {p o u r u n b a t i m e n t l e g e r (t e m p s d e r e s p o n s e} 1 0 h) \ I = 1 0 \text {p o u r} \quad \text {b a t i m e n t l o u r d (t e m p s d e r e s p o n s e} 5 0 h) \ \end{array}
$$

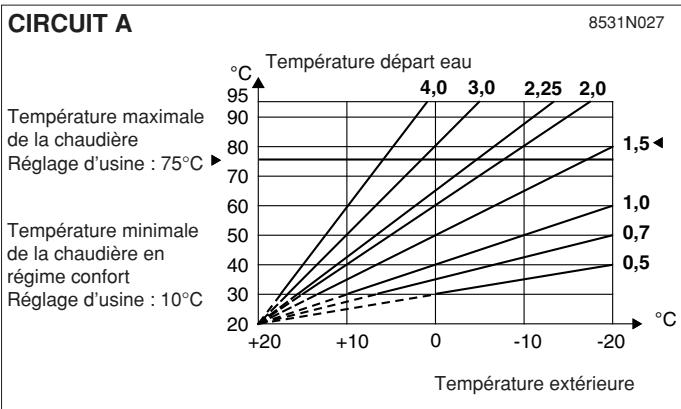

PENTE CIRC.
Réglage indépendant pour chaque circuit. Ce réglage est facultatif s'il y a une commande à distance dont la sonde a une influence non nulle et si l'autoadaptivité est activée (ADAPT, LIBERÉE).
- la pente du circuit chaudière est préréglée d'usine à 1,5
- TPC
Le paramètre TPC (Température de Pied de Courbe de chauffe) permet d'imposer au circuit chaudière une température de fonctionnement minimale ( cette température peut être constante si la pente du circuit est nulle) Ce réglage estMLSpondier un circuit du type aerotherme ou piscine (voir § piscine) par exemple : une valeur différente peut être programmée pour le jour (TPC J) ou la nuit (TPC N) entre les valeurs NON, 20 à 85^
HORS GEL EXT.
En dessous de cette température les pompes fonctionnent en permanence et les températures minimales de chaque circuit sont respectées.
En cas de fonctionnement nuit ARRÉT, le mode nuit ABAISS devient actif.
Remarque : la modification du réglage d'origine (3 : 22h) n'est utile que dans des cas exceptionnels d'installation et que lorsque la fonction “autoadaptativité” est active (ADAPT. LIBERÉE).

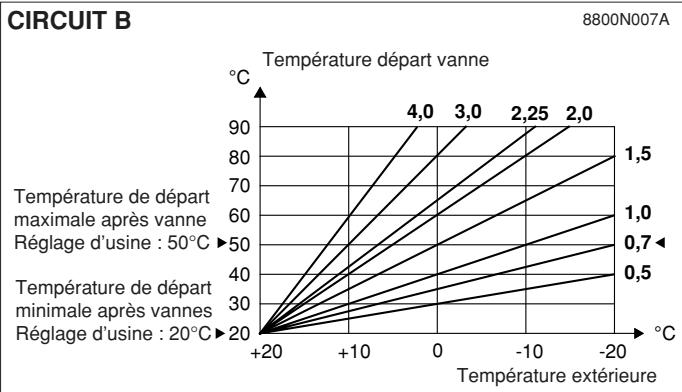

- la pente du circuit vanne est préréglée d'usine à 0,7
INFLUENCE S. AMB.
Permet d'ajuster l'influence de la sonde d'ambiance sur la température d'eau de la chaudière et de départ des circuits vanne.
0 : la température d'ambiance n'est pas prise en compte (commande à distance placée dans un endroit non représentatif)
1:faible prise en compte
3: prise en compte moyenne (conseilé)
10:fonctionnement type thermostat d'ambiance
Nuit
Permet la sélection de l'une des fonctions suivantes pour le fonctionnement en régime réduit pour les circuits où la sonde d'ambiance n'est pas raccordée ou non prise en compte.
- Abaisissement (NUIT ABAIS.)
Le chauffage est assurepédant les périodes réduites (la température de départ eau sera fonction de la pente choisie).
La pompe tourne en permanence.
La pompe et le chauffage sont arrêtés, aucune demande chauffage n'est prise en compte.
L'antigel de l'installation est néanmoins assure et provoque le fonctionnement type Abaisissement.
- Si une sonde d'ambiance est raccordée, le régime NUIT ARRET est actif lorsque la température d'ambiance est dépassée, le régime NUIT ABAIS est actif lorsque la température d'ambiance est inférieure à sa consigne.
Remarque: ce paramètre n'est pas affiché si chaque circuit compte une sonde d'ambiance.
- # DIVERS
LARGEUR BANDE : la valeur régée peut être augmentée si les vannes utilisées sont rapides, et diminuée si elles sont très lentes (exemple : vannes thermiques).
- TEMPO P.CHAUFF : la temporisation à la coupure des pompes chauffage permet d'éviter une surchauffe de la chaudière qui pourrait provoquer le déclenchement intempestif du thermostat de sécurité.
- TEMPO P. ECS : la temporisation à la coupure de la pompe de charge ECS évite après l'arrêt de la charge du ballon d'envoyer de l'eau trop chaude dans le circuit chauffage. Elle évite également une surchauffe dans la chaudière, ce qui pourrait provoquer le déclenchement intempestif du thermostat de sécurité.
- ECS TOTALE : permet les sélections suivantes lorsqu'unallon est raccordé :
TOTALE :
priorité absoluè à la préparation d'eau chaude sanitaire : arrêt des pompes chauffage, fermeture des vannes.
RELATIVE (1):
"DIEMATIC 3" vérifie si la chaudière est capable à la fois d'assurer le chauffage de l'st installation et du ballon, le cas échéant, le chauffage des circuits vanne est assure, sinon les pompes chauffage sont arrêtées et les vannes fermées.
NON PRIOR.:
le chauffage n'est pas coupé pendant la charge du gallon.
Important : si le circuit chaudière existe, la température dans les radiateurs pourra atteindre la valeur maximale programmée pour la chaudière pendant la charge du gallon ECS.
(1) Dans cette configuration, l'installation chauffage doit être équipée d'une vanne mélangeuse.
- ANTILEG : le ballon d'ECS est surchauffé à 70^ tous les samedis de 4 h à 5 h. La fonction "antilegionellose" permet de prévenir l' apparition de légionelles dans le ballon - bacteries, responsables de la légionellose.
Remarque: il faut dans ce cas monter le réglage de la température maximale de la chaudière à 80^ C.
Il faut prévoir un dispositif de mélange interdisant la distribution d'eau à une température supérieure à 60^ dans le réseau de distribution.
14. CONTROLE DES PARAMETRES ET DES ENTREES/SORTIES (MODE TESTS)
Le régulateur "DIEMATIC 3" intègre une fonction tests qui permet de vérifier l'état des paramètres et des entrées/sorties.
- La page # PARAMETRES permet de visualiser un par un l'etat de différents paramètres.
Pour cela, appuyer 10 secondes minimum sur la touche
à l'aide d'un stylo jusqu'à apparition du texte
"PARAMETRES". Puis à l'aide des touches
pour avancer et pour reculer, faire defiler la liste.
- La page # HISTORIQUE D. permet de consulter les 10 derniers défauts affichés par Diematic. Ils sont suivis de la date de leur détention.
Exemple : DEF. S.MAX 28.05.11 signifie qu'un défaut de la sonde extérieure s'est produit le 28 mai à 11h.
- La page # TEST SORTIES permet d'alimenter une par une les sorties d'une manière indépendante afin de vérifier leur fonctionnement. Il est possible de couper et de réalimer une sortie à l'aide des touches + ou =.
- La page # TEST ENTREES permet de visualiser l'etat des entrées logiques (c'est à dire autre que les sondes).
- # CONFIGURATION : voir tableau en page suivante.
- # REVISION : voir tableau en page suivante.
CONTRÔLE DES SONDES
Lorsque le circuit d'une sonde est coupé ou en court-circuit, le régulateur DIEMATIC 3 affiche le message correspondant et une alarmé est déclenchée (voir Chapitre 8. "MESSAGES D'ALARMS").
Il est également possible de contrôler les sondes en allant au paragraphe "#MESURES" (voir tableau de réglages utilisé).
La ligne n'est affichée que pour les circuits ou les sondes effectivement raccordés. En cas de température non affichée ou d'écart trop important entre la température affichée et la température réelle, vérifier la sonde concernée (Caracteristiques en Chapitre 1) et son cable de raccordement.
En fin d'intervention, le régulateur repasse en mode automatique après avoir fermé le volet ou après 2 minutes si aucune touche n'a été appuyée.
TABLEAU : MODE TESTS (Voir explications page précédente)
| APPUYER | AFFICHAGE | ETAT DES PARAMETRES, DES SORTIES OU DES ENTREES |
| 10 secondes
puis | # PARAMETRES | |
| PUISSANCE % | Puisance momentanée en % |
| CMD POMPE % | Vitesse momentanée de rotation de la pompe en % |
| T EXT MOYENNE | Température extérieure moyenne |
| T CALC CHAUD. | Température calculée pour la chaudière |
| TEMP CHAUDIERE | Température chaudière mesurée |
| T CALCULÉE A * | Température calculée pour le circuit A |
| T CALCULÉE B * | Température calculée pour le circuit B |
| TEMP DEPART B | Température départ B mesurée |
| MOLETTE A | Position de la molette de réglage de la sonde d'ambiance A (colis FM 52) |
| MOLETTE B | Position de la molette de réglage de la sonde d'ambiance B (colis FM 52) |
| DECAL ADAP A * | Décalage parallelement calculé pour le circuit A |
| DECAL ADAP B * | Décalage parallelement calculé pour le circuit B |
| puis | # HISTORIQUE D. | |
| 1 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu (dernier défaut) |
| 2 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| 3 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| 4 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| 5 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| 6 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| 7 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| 8 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| 9 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| 10 DEF.JJ-MM. HH | mémoire d'alarme + jour, mois et heures à laquelle elle a eu lieu |
| NB ATTENTE 2 MN | Comptage du nombre de défauts "ATTENTE 2 MN" |
| puis | # TEST SORTIES | |
| PUISSANCE BR.% | Indication de la puissance du brûleur |
| PUISSANCE P.% | Indication de la puissance de la pompe |
| P. CIR. AUX.: OUI | Marche sortie auxiliaire (bouclage sanitaire par exemple) |
| POMPE ECS: OUI | Marche pompe ECS |
| P. CHAUD.: OUI | Marche pompe chaudière |
| OUV. V3V B: OUI | Ouverture vanne circuit B |
| FER. V3V B: OUI | Fermeture vanne circuit B |
| P. CIRC. B: OUI | Marche pompe circuit B |
| SORTIE TEL.: OUI | Marche alarmé externe relais téléphonique |
| puis | # TEST ENTRÉES | |
| COM. TELEPHONE | Présence de pont sur l'entrée téléphone - bornes 1.2 - (1 = présence, 0 = absence) |
| FLAMME | Flamme présente (1) ou absente (0) |
| VANNE | Vanne gaz ouverte (1) ou fermée (0) |
| DEFAULT | Affichage d'un défaut: oui (1) ou non (0) |
| VER ROM | Valeur de contrôle pour le technicien |
| VER EEPROM | Valeur de contrôle pour le technicien |
| CHAUD ... | Type de chaudière |
| CAD A OUI | Commande à distance A présente |
| NON | Commande à distance A absence |
| CAD B OUI | Commande à distance B présente |
| NON | Commande à distance B absence |
| puis | # CONFIGURATION | |
| MODE: TT. CIRC. / MONO | Permet de désir si la dérogation de la commande à distance s'applique à un seul circuit (MONO) ou si elle doit être transmise à l'ensemble des circuits (TT. CIRC.) |
| QUADRO OUI | L'activation de la fonction QUADRO doit toujours être sur OUI, après MODE: TT. CIRC. / MONO (configuration d'usine: OUI) |
| NON | |
| puis | # REVISION | Permet d'activer la fonction générant an affichage lorsque la date programmée est dépassée (le contact téléphonique se ferme si la fonction est sélectionnée) |
| HEURE REVISION | Réglage de l'heure à laquelle l'affichage " révision " apparait ou NON |
| ANNEE REVISION | Réglage de l'année de la prochaine révision |
| MOIS REVISION | Réglage du mois de la révision |
| DATE REVISION | Réglage de la date de révision |
- La ligne n'est affichée que pour les options, les circuits ou les sondes effectivement raccordés.
** Uniquement affché pour les chaudières "maître".
SCHEMA DE PRINCIPLE ELECTRIQUE DIEMATIC 3
Se reporter à la notice technique et de raccordement accompagnant la chaudière.
Pour le LUXEMBOURG : les produits sont commercialisés par la société NEUBERG
NEUBERG SA • 39 rue Jacques Stas • L - 2010 LUXEMBOURG • Tél.: 02 401 401
Fax: 02 402 120 • www.dedietrich.com
Pour la SUISSE : les produits sont commercialisés par la société VESCAL
VESCAL SA · Systèmes de chauffage - Z.I de la Veyre, St-Légier 1800 VEVEY 1
Tel.: 021 943 02 22 • Fax: 021 943 02 33 • www.chauffer.ch
DE DIETRICH THERMIQUE S.A.S. au capital de 21 686 370 € • BP 30 • 57, rue de la Gare • F-67580 MERTZWILLER
Tél. : (+33) 03 88 80 27 00 • Fax : (+33) 03 88 80 27 99
www.dedietrich.com • N° IRC : 347 555 559 RCS STRASBOURG
