Type de produit	Réfrigérateur-congélateur encastrable
Marque	DE DIETRICH
Modèle	DRS426JE
Dimensions (H x L x P)	Environ 177 x 54 x 55 cm
Poids	Environ 60 kg
Alimentation électrique	220-240 V / 50 Hz, 10 A
Fluide réfrigérant	R600a (inflammable)
Volume du réfrigérateur	Environ 200 L
Volume du congélateur	Environ 100 L
Classe climatique	N-ST (tempérée à subtropicale)
Classe énergétique	A+ (estimation)
Inversion de porte	Possible (réfrigérateur et congélateur)
Fixation de porte entraînée	Oui (pour encastrement avec panneau frontal)
Aération requise	Section de 200 cm² dans le socle et tunnel d'aération
Entretien	Nettoyer l'intérieur avec un chiffon doux et de l'eau savonneuse ; dégivrer manuellement si nécessaire
Sécurité	Ne pas endommager le circuit frigorifique ; en cas de fuite, aérer et éviter les flammes
Branchement	Prise de terre accessible, ne pas coincer le cordon

FOIRE AUX QUESTIONS - DRS426JE DE DIETRICH

Comment inverser le sens d'ouverture de la porte ?

Pour inverser la porte, dévissez les charnières et remontez-les de l'autre côté. Pour un modèle à deux portes, suivez les étapes décrites dans la notice : transférez les charnières (1), (2) et (3) en diagonale et remettez les bouchons.

Quels sont les risques liés au fluide réfrigérant R600a ?

Le R600a est inflammable. En cas de fuite, ne pas utiliser de flamme nue ni de source d'ignition, débranchez l'appareil et aérez la pièce pendant plusieurs minutes. La pièce doit avoir un volume d'au moins 1 m³ pour 8 g de fluide.

Comment installer l'appareil en encastrement ?

Assurez-vous que l'emplacement est sec et aéré, non exposé au soleil ou près d'une source de chaleur. Utilisez le kit de fixation fourni, respectez les cotes d'aération (200 cm²) et branchez après encastrement complet.

Quelles sont les dimensions minimales pour la niche d'encastrement ?

Les cotes d'encombrement sont indiquées sur le plan déplié de la notice. En général, prévoyez une hauteur de 177 cm, une largeur de 54 cm et une profondeur de 55 cm, avec une ouverture d'aération d'au moins 200 cm².

Comment raccorder la porte entraînée (panneau frontal) ?

Placez environ 5 kg de produits dans la contre-porte, puis vissez les rails sur le panneau frontal. Montez au moins une pièce de jonction par porte, ajustez l'interstice à 2 mm minimum et clipsez les plaquettes de recouvrement.

Que faire en cas de panne de courant ?

Gardez les portes fermées pour maintenir la température. Les aliments restent froids plusieurs heures. Ne recongelez pas des aliments décongelés sans les avoir cuits.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et de l'eau tiède savonneuse. Rincez et séchez. N'utilisez pas de produits abrasifs ou de solvants. Nettoyez régulièrement la grille de ventilation.

Où se trouve la plaque signalétique ?

La plaque signalétique se trouve en bas à gauche à l'intérieur de l'appareil. Elle indique le type de fluide réfrigérant, la tension et d'autres informations techniques.

Puis-je installer l'appareil à côté d'une cuisinière ?

Il est déconseillé de placer l'appareil près d'une source de chaleur (radiateur, cuisinière). Si nécessaire, utilisez un panneau isolant. Évitez également l'exposition directe au soleil.

Comment dégivrer le congélateur ?

Débranchez l'appareil et retirez les aliments. Laissez la porte ouverte pour que la glace fonde. Ne grattez pas la glace avec un objet tranchant. Essuyez l'eau et rebranchez après séchage.

MODE D'EMPLOI DRS426JE DE DIETRICH

Avant d'encastrer l'appareil 14

Lieu d'implantation 14

Inversion du sens d'ouverture de porte 14

Appareil à une porte 14

Appareil à deux portes 14

Porte du compartiment condensateur 15

Encastrement de l'appareil 15

Établir la jonction avec la porte entraînée 16

Branchement électrique 17

Cotes d'encombrement 17

Aération 17

Lieu d'implantation

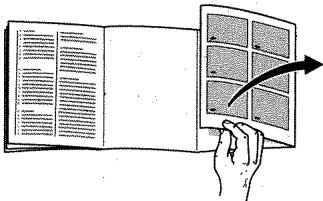

Avant de lire la présente notice, détachez les pages illustrées du milieu. Avant de lire la présente notice, détachez les pages illustrées du milieu.

Un local sec et aérable convient pour installer l'appareil. Veillez à ce que ce dernier ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximité d'une source de chaleur (par ex. un radiateur, une chaudière). Si nécessaire, utilisez un panneau isolant.

Attention:

Cet appareil contient un fluide réfrigérant très compatible avec l'environnement mais inflammable, le R600a. Pendant le transport et le montage de l'appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique.

Si le fluide réfrigérant jaillit, il peut s'enflammer et provoquer des lésions oculaires.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gazeux inflammable peut se former en cas de fuite.

Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Si du fluide réfrigérant fuit, veuillez respecter les consignes suivantes:

• Il ne doit y avoir aucune flamme nue ni de source d'ignition à proximité du point de fuite.
• Débranche l'appareil, aérez à fond la pièce pendant quelques minutes.

Inversion du sens d'ouverture de porte

Si cette opération est inutile, passez à la section suivante intitulée

Appareil à une porte

Dévissez les charnières de porte (1) et (2) et remontez-les sur les côtes diagonalement opposés.

Appareil à deux portes

Déscrew les charnières (1), (2) et (3), retirez le bouchon (4). Transférez la charnière (3) en face. Transférez les charnières (1) et (2) en diagonale. Enforcez les bouchons (4), (5) et (6). Enfilez le capuchon (7) sur la charnière (3). Déscrew → Déscrew n'est pas un mot français, mais je ne peux pas l'inventer ou le modifier. Je le laisse tel quel.

Porte du compartiment congélateur

(selon le modèle)

Dévissez le crochet de fermeture (1) et la charnière de porte inférieure (2). Basculez la porte pour la sortie de la charnière supérieure (3).

Sur le repère, percez un avant-trou de vissage «A» avec la vis (2).

De la porte, extrayez le pivot supérieur de charnière (4), extrayez le boulon inférieur de charnière (5), transférez la charnière (6) du côté supérieur puis fixez-la au moyen du boulon (7). Côté inférieur, mettez le pivot de charnière (8) en place.

Retournez la porte, puis fixez-la contre le corps de l'appareil par le pivot de charnière (9). Vissez la charnière de porte (10) à fond, vissez le crochet de fermeture (11).

A l'aide des bouchons (12) fournis avec l'appareil, obturez le trou de fixation désormais vide situé en face de la charnière de porte inférieure.

Encastrement de l'ordinateur

La quincaillerie de fixation nécessaire à l'encastrement est jointe à l'appareil.

• Important:

Si vous encastrez l'appareil dans un espace obtenu par une cloison diviseuse, fermez avec un panneau le dos de la niche situé dans la zone de l'appareil.

• Avant de procéder à l'encastrement de votre nouvel appareil, si ce dernier remplace un ancien appareil ventilé par l'avant, ou si le placard vertical atteint le

plafond, vérifie sur votre placard vertical si la ventilation de l'appareil est garantie par une ouverture de 200 cm² dans le socle et par un tunnel d'aération dans le placard vertical Fig. 3/A. Si tel n'est pas le cas, modifier le placard vertical jusqu'à réunir ces conditions.

En cas de défaut de ventilation, nous déclinons toute garantie si l'appareil tombe en panne.

À l'aide d'un niveau à bulle, ajustez soigneusement l'horizontalité du placard vertical et du panneau frontal. Appliquez le panneau frontal pour

• vérifier si le placard vertical se voile. Cette vérification doit avoir lieu lorsque l'appareil n'est pas encore encastré. Le panneau frontal doit être appliqué aux 4 coins du placard vertical. Le panneau frontal doit être fermement visé contre le mur ou contre les meubles voisins. Fig. 8.
• èce de fixation de niche ci-jointe Fig. 3/3 et le bouchon Fig. 3/4 contre le boîtier. Avant de mettre en place les bouchons, pratiquez des avant-trous à l'aide d'un tournevis.
• Nouez une ficelle au cordon d'alimentation pour pouvoir le tirer de sorte que, une fois l'appareil encastré, vous puissiez facilement effectuer le branchement électrique de l'appareil. Au moment d'encastrer l'appareil dans le placard vertical, veillez à ne pas coincer le cordon d'alimentation.
• Enforcez l'appareil dans le placard vertical suffisamment pour que la baguette-butée supérieure et la butée de la pierce de fixation de niche Fig. 4/1

soient en applique contre l'arête avant de la niche.

• Au bas de l'appareil côté charnière, installez l'agrafe de fixation Fig. 4/2 et faites pénétrer l'appareil également de ce côté dans la niche jusqu'à ce que la butée vienne heurter l'arête avant de la niche Fig. 4/3.
• Du côté de la poignée, poussez l'appareil contre la paroi latérale de la niche jusqu'à ce qu'il ne reste plus qu'un interstice de 5 mm.
• Vissez l'appareil contre la niche, en bas Fig. 4/4 et en haut Fig. 4/5. Clipsez le capuchon Fig. 4/6. Sectionnez les butées Fig. 5/1 et 5/2. Cassez les évidements Fig. 5/3 contre les capuchons des charnières puis enfilez les capuchons sur les charnières Fig. 5/4. Insérez le jonc (baguette profilée) Fig. 5/5 et 5/6 (*si présente) dans l'interstice.

Établir la jonction avec la porte entraînée

Avant de monter la jonction avec la porte entrainée du réfrigerateur, placez env. 5 kg de produits (des bouteilles pleines par ex.) sur les rangements en contre-porte.

Attention :

Le nombre de pièces de jonction avec la porte entraînée varie d'un modèle à l'autre Fig. 7.

Montez au moins 1 pièce de jonction par porte.

En présence de pièces de jonction surnuméraires, montez dans ce cas 2 pièces de jonction contre les grandes portes entraînées.

Toutes les pièces de montage sont reliées entre elles.

Dans un premier temps, ne séparez

ne séparez pas les pièces Fig. 7.

Appliquez la pièce complète, située près de la poignée de porte, contre l'arête avant du panneau frontal puis vissez le rail de la porte Fig. 7/1 contre le panneau frontal.

(Si les surfaces sont dures, percez des trous de 12 mm de profondeur au moyen d'une mèche de 2 mm).

Sectionnez les plaquettes de recouvrement arrière Fig. 7/2 et la cornière avant de la porte Fig. 7/3.

Montez le second rail (si présent) à la plus grande distance possible «A» du premier rail Fig. 6.

Introduisez les cornières de la porte

Fig. 8/1 dans les rails coulissants

Fig. 8/2, tenez les portes ensemble puis, sur la face frontale de la porte de l'appareil, marquez les trous oblongs des cornières de la porte entrainée.

Séparez à nouveau les portes puis réalisez, contre la porte de l'appareil et à l'aide du clou Fig. 9/1 compris dans les fournitures, les trous de fixation situés complètement à l'extérieur de chaque trou oblong Fig. 9/2.

Vissez la cornière de la porte entraînée contre la porte de l'appareil Fig. 10/1. Fermez la porte lentement. S'il y a forte friction, ou si les pièces de liaison se coincent, rajustez les rails de guidage en conséquence Fig. 10/A.

Ajustez l'interstice "S" entre le panneau frontal et la niche au moyen des vis Fig. 10/1. L'interstice doit faire au moins 2 millimètres. Si le panneau frontal comporte d'éventuels tampons amortisseurs, retirez-les.

Clipsez les plaquettes de recouvrement Fig. 10/2 et 10/3 sur les rails de la porte entraînée et sur les cornières de cette porte.

Branchement électrique

La prise de courant doit rester librement accessible (le moins serait qu'elle se trouve au-dessus du placard vertical).

Ne faites marcher l'appareil qu'une fois complètement encastré.

Au moment d'encastrer l'appareil dans le placard vertical, veillez à ne pas coincer le cordon d'alimentation.

Raccordez l'appareil au 220-240 V/50 Hz*. (tension alternative) par le biais d'une prise femelle à contacts de terre installée réglementairement. Cette prise doit être protégée par un fusible/disjoncteur supportant un amperage de 10 A ou plus.

Sur les appareils destinés aux pays non européens, vérifie si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays concerné. La plaque signalétique se trouve en bas à gauche dans l'appareil.

S'il faut changer le cordon d'alimentation secteur, ne confiez cette opération qu'à un spécialiste.

Cotes d'encombrement

Veuillez déplier le volet illustré situé en fin de notice.

Réfrigérateurs et congélateurs Solo * (réfrigérateurs seulement)

Réfrigérateurs et congélateurs Solo combinés

Réfrigerateurs / congélateurs combinés à deux portes

Réfrigérateurs / congélateurs combinés à deux portes

= Zone d'installation de la prise

Aération

L'admission et la sortie d'air doivent être assurées par une ouverture dans le socle et par un tunnel d’aération situé au dos du placard vertical.

Sections minimum de l'ouverture et du tunnel: 200 cm²

Ligar o appareil à corrente de

Tous droits de modification réservés
