S-A4SPT-VP - Enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque 2 voies
Marque	Pioneer
Modèle	S-A4SPT-VP
Configuration	2 voies, bass-reflex
Woofer	Cône de 10 cm (4 pouces)
Tweeter	Dôme de 2 cm (3/4 pouces)
Impédance nominale	6 Ω
Réponse en fréquence	50 Hz – 40 000 Hz
Sensibilité	84 dB
Puissance d'entrée maximale	100 W
Fréquence de recouvrement	4,5 kHz
Dimensions (L × H × P)	154 × 246 × 213 mm
Poids	3,7 kg
Matériau du coffret	Chêne blanc recyclé de tonneaux de whisky
Blindage magnétique	Oui
Connectique	Bornes à vis compatibles fiches banane
Accessoires fournis	Grille, câble d'enceinte (2,5 m), coussinets antidérapants, mode d'emploi
Température de fonctionnement	15 °C à 25 °C
Humidité de fonctionnement	35 % à 65 % (hiver), 40 % à 70 % (été)
Entretien	Chiffon sec ou légèrement humide avec détergent neutre dilué
Sécurité	Ne pas exposer à l'humidité excessive, ne pas poser d'objets lourds dessus, ne pas installer en hauteur sans fixation

FOIRE AUX QUESTIONS - S-A4SPT-VP PIONEER

Comment brancher les enceintes à l'amplificateur ?

Mettez l'amplificateur hors tension. Dénudez les extrémités des câbles, torsadez les torons et insérez-les dans les bornes en desserrant les capuchons. Respectez la polarité : fil à ligne blanche sur la borne positive (rouge), fil sans ligne sur la négative (noire). Serrez fermement.

Quelle impédance l'amplificateur doit-il avoir ?

L'impédance nominale des enceintes est de 6 Ω. Utilisez un amplificateur dont l'impédance de charge est comprise entre 4 Ω et 16 Ω (indiqué sur les bornes).

Puis-je poser les enceintes directement sur le sol ?

Il est déconseillé de les poser directement sur le sol car les graves seront exagérés. Utilisez des socles d'enceinte pour isoler du sol et placez les tweeters à hauteur d'oreille pour une meilleure image stéréo.

Comment nettoyer le coffret en bois ?

Utilisez un chiffon sec pour dépoussiérer. Si nécessaire, humidifiez un chiffon avec un détergent neutre dilué (5 à 6 fois d'eau) et essorez bien. N'utilisez jamais de diluant, benzine ou produit chimique.

Que faire si l'image du téléviseur est déformée à proximité des enceintes ?

Malgré le blindage magnétique, une distorsion des couleurs peut apparaître. Éteignez le téléviseur pendant 15 à 30 minutes puis rallumez. Si le problème persiste, éloignez les enceintes du téléviseur.

Peut-on retirer la grille avant ?

Oui. Tirez doucement sur le bord inférieur de la grille pour la décrocher, puis sur le bord supérieur. Pour la remettre, alignez les trous des coins avec les chevilles et enfoncez.

Quelles sont les conditions d'utilisation recommandées ?

Température entre 15 °C et 25 °C, humidité relative de 35 % à 65 % en hiver et 40 % à 70 % en été. Évitez le soleil direct, les sources de chaleur, et les endroits sujets à la condensation.

Les enceintes sont-elles lourdes ? Puis-je les installer en hauteur ?

Chaque enceinte pèse 3,7 kg. Ne les installez pas en hauteur sans fixation appropriée, car elles pourraient tomber et causer des blessures. Placez-les sur une surface stable.

Comment entretenir le coffret en chêne ?

Le bois réagit aux variations d'humidité. Utilisez un déshumidificateur en milieu humide et un humidificateur en milieu sec. Évitez les changements brusques de température.

Comment recycler ces enceintes en fin de vie ?

Ne les jetez pas aux ordures ménagères. Rapportez-les à un centre de collecte agréé ou à un détaillant lors de l'achat d'un produit similaire, conformément à la législation européenne.

MODE D'EMPLOI S-A4SPT-VP PIONEER

Nous vous remercions d'avoir acheté ces enceintes acoustiques Pioneer. Veuillez lire attentivement ce mode d'emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Avant de commencer

• L'impédance nominale de ces enceintes acoustiques est de 6 Ω. Raccordez ces enceintes à un amplificateur dont l'impédance de charge va de 4 Ω à 16 Ω (un modèle pour lequel "4 – 16 Ω" est indiqué sur les bornes de sortie de haut-parleurs).
• Ne touchez pas les cônes des haut-parleurs, car vous pourriez les endommager facilement.

Pour éviter des dégâts que subiraient les enceintes acoustiques par suite d'une surcharge de courant à l'entrée, respectez les précautions suivantes:

• Ne fournissez pas aux enceintes acoustiques un courant électrique dépassant l'entrée maximale autorisée.
• Avant de brancher ou de débrancher un composant à votre système audiovisuel, assurez-vous que l'amplificateur est hors tension.
• Si vous utilisez un égaliseur graphique pour accentuer les sons dans la plage des hautes fréquences, n'élevez pas trop le volume de l'amplificateur.
• Ne poussez pas un amplificateur à faible puissance à produire un volume sonore très puissant, car la distorsion harmonique de l'amplificateur augmentera et vous risquez alors d'endommager les haut-parleurs.

Précautions à l'installation

• Ne placez pas les enceintes acoustiques sur une surface instable car, en tombant, elles pourraient vous blesser et être endommagées.
• Mettez votre système audiovisuel hors tension et débranchez-le, puis consultez le mode d'emploi avant de brancher des composants. Prenez soin d'utiliser correctement les cordons de raccordement.
• Ne placez pas un téléviseur ou tout autre appareil audiovisuel sur le dessus de ces enceintes acoustiques. En tombant, il pourrait vous blesser ou être endommagé.

Précautions à l'emploi

• N'utilisez pas les enceintes pour produire des sons distordus pendant une longue période, car ceci pourrait provoquer un incendie.
• Ne montez pas et ne vous asseyez pas sur les enceintes et ne laissez pas des enfants jouer sur celles-ci.
• Ne posez pas de grands objets pesants sur le dessus des enceintes.
• N'installez pas les enceintes en hauteur sur un mur ou au plafond, car si elle est mal attachée, la grille de l'enceinte peut tomber et provoquer des dégâts ou des blessures à des personnes.
• Ne fixez pas les enceintes sur un mur ou au plafond, car en tombant, elles pourraient causer des blessures.

Caractéristiques du coffret d'enceinte "Pure Malt"

Le coffret de cette enceinte est fabriqué en chêne blanc, provenant du recyclage de tonneaux, utilisés pour le vieillissement du whisky de malt. Ces fûts ont été fabriqués à partir de chênes blancs plus que centenaires et qui ont servi pendant plus d'un demi-siècle au vieillissement du whisky. En faisant appel à ce bois dur et dense pour les coffrets des enceintes, les réverbérations indésirables sont supprimées. Les caractéristiques musicales naturelles de ce matériau permettent de restituer des sons extrêmement riches.

Comme caractéristiques uniques de ce matériau, issu de tonneaux, on retrouve certaines traces de clous ou des taches du whisky imprégné dans le bois. Il en résulte que chaque article possède son individualité à nulle autre pareille. Nous espérons que vous apprécierez le plaisir de posséder ces enceintes à l'aspect particulier.

Comme le chêne utilisé pour la facture de ces enceintes est un matériau naturel, il réagit avec délicatesse aux changements de température et d'humidité du milieu où elles sont utilisées. Si les enceintes sont installées dans un endroit où l'humidité est soit excessive, soit insuffisante, leurs sons risquent d'en pâtir, mais leur coffret peut aussi se déformer ou se décolorer par suite de contractions. Pour obtenir des performances optimales et prolonger la durée de vie des enceintes, veuillez respecter les précautions suivantes.

Précautions relatives au fonctionnement

- Les situations jugées désagréables par les êtres humains sont dommageables également pour les enceintes acoustiques. En leur fournissant un milieu confortable, vous les aiderez à restituer leurs meilleures performances. Veillez à maintenir l'environnement d'utilisation suivant: Température : de 15 °C à 25 °C Humidité relative : De 35 % à 65 % (hiver) De 40 % à 70 % (été)

• Dans les régions très humides, utilisez un déshumidificateur; dans les régions très sèches, faites appel à un humidificateur pour ajuster le niveau d'humidité du local d'écoute.
• Évitez d'exposer directement les enceintes en plein soleil et ne les placez pas près d'équipements de chauffage.
• Si vous utilisez un climatiseur ou un poêle pour rafraîchir ou réchauffer une pièce, veillez à éviter une déshumidification trop forte.
• Évitez la proximité de fenêtres ou tout autre endroit où les enceintes seraient exposées aux effets de l'air extérieur, car une condensation pourrait en résulter.

Installation

Les enceintes acoustiques subissent délicatement l'influence des paramètres du local d'écoute où elles sont en service. Par conséquent, vous devez faire en sorte de leur procurer des conditions optimales.

Ce genre d'enceinte est désigné comme type "étagère". Cela signifie que, par exemple, si vous posez directement votre enceinte sur le sol, les graves seront réverbérés par la surface du sol, ce qui accentuera trop les sons des basses fréquences et dégradera la qualité sonore dans son ensemble. Pour éviter ce phénomène, l'emploi de socles d'enceintes est recommandé afin d'isoler les enceintes du sol. En règle générale, de bons résultats seront obtenus si vous installez vos enceintes de telle sorte que les haut-parleurs des hautes fréquences (tweeters) se trouvent au même niveau que les oreilles de l'auditeur.

Remarque : Pioneer décline toute responsabilité en cas de dégâts ou d'accidents, résultant d'une installation inappropriée.

- Chaque enceinte pèse 3,7 kilos. Choisissez donc une surface stable comme endroit d'installation et prévoyez une distance suffisante entre les enceintes et les parois voisines, comme indiqué sur l'illustration.

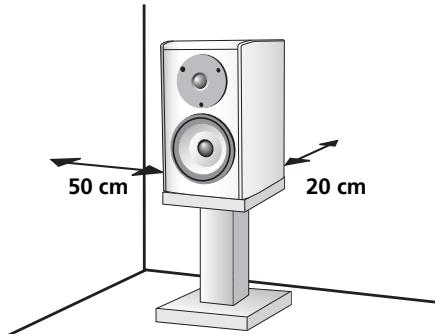

L'accentuation produite par les haut-parleurs des graves (woofers) peut être ajustée dans une certaine mesure en modifiant la distance entre l'enceinte et le mur derrière elle. Ajustez la distance entre les enceintes et les parois latérales de manière à supprimer toute différence subjective entre les enceintes gauche et droite.

50 cm 20 cm

- L'expérience stéréo la plus naturelle sera obtenue lorsque les enceintes gauche et droite se trouvent à équidistance par rapport à la position d'écoute. Les câbles des enceintes gauche et droite doivent eux aussi être de même longueur.

50° à 60°

• Si elles doivent être disposées de part et d'autre d'un téléviseur, les enceintes gauche et droite doivent être placées aussi loin que possible de celui-ci et dans le même plan que son écran.
• Pour produire des sons d'une ampleur optimale à l'emploi des enceintes avec un téléviseur, installez celui-ci entre les deux enceintes et posez ces dernières à égale distance du téléviseur de sorte que l'angle entre celles-ci et l'auditeur soit entre 50° à 60°.
• Dans une salle dont la surface du plancher et des murs est dure, les sons risquent d'être reflétés, ce qui créerait des échos et des harmoniques. Dans ce cas, il est conseillé d'ajuster les caractéristiques sonores par l'emploi de tentures, rideaux ou draperies e/ou en plaçant un tapis sur le sol. En suspendant des rideaux jusque dans les coins d'une pièce, vous pourrez éviter la production de sons étouffés par les enceintes. De même, si le mur en face des enceintes (derrière la position d'écoute) est une paroi rigide, vous améliorerez les résultats en y fixant un rideau épais, car ceci évitera la production d'ondes stationnaires.

Fixation des coussinets antidérapants

Selon l'endroit d'installation, l'emploi de coussinets antidérapants est recommandé. Fixez ces coussinets aux quatre coins de la surface des enceintes qui servira de base. Remarquez que, selon l'emplacement, il se peut que les coussinets n'assurent pas une adhérence suffisante pour empêcher un glissement. Il convient donc de veiller à ne pas installer les enceintes dans une situation où elles risqueraient de glisser.

Coussinets antidérapants

Fixation et retrait du tissu de grille

Le tissu de grille du panneau avant peut être déposé à volonté. Tenez compte des instructions suivantes lors de la dépose et de la remise en place de la grille.

1 Tenez le bord inférieur du tissu de grille avec les deux mains et tirez-le doucement vers l'avant pour le séparer de l'enceinte.
Le bord inférieur du tissu de grille se détachera du coffret de l'enceinte.
2 Tirez le bord supérieur du tissu de grille pour le séparer de l'enceinte.
Le tissu de grille se détachera du coffret de l'enceinte.
3 Pour replacer le tissu de grille sur l'enceinte, faites correspondre les trous prévus aux quatre coins du tissu de grille avec les chevilles aux quatre coins de l'enceinte et enfoncez doucement celles-ci dans les trous.

Branchement à un amplificateur

Ces enceintes acoustiques sont dotées de connexions par fiches banane.

1 Mettez l'amplificateur hors tension.

2 Raccordez chaque câble d'enceinte fourni sur un jeu des bornes de sortie d'enceinte de l'amplificateur et sur les bornes d'entrée des enceintes acoustiques.

La borne rouge est le pôle positif (⊕) et la borne noire est le pôle négatif (⊖). Raccordez le fil à ligne blanche sur la borne (⊕) et le fil sans ligne blanche sur la borne (⊖).

① Coupez un bout de l'isolant à l'extrémité du câble de manière à dénuder les torons internes et torsadez ceux-ci avant d'insérer le bout dans la borne.

② Desserrez le capuchon de la vis de borne, insérez le bout du fil dans l'orifice et resserrez le capuchon.

Fil à ligne blanche Branchez sur la borne positive (+) de sortie d'enceinte sur l'amplificateur.

Fil sans ligne blanche Branchez sur la borne négative (⊖) de sortie d'enceinte sur l'amplificateur.

• Après le branchement sur les bornes, tirez légèrement sur les câbles pour vérifier qu'ils sont fermement immobilisés. Des connexions relâchées peuvent être la source de distorsions voire d'interruptions des sons.
• Évitez toute saillie des fils des câbles au niveau des bornes et tout contact mutuel. Si les fils des bornes positives (⊕) et négatives (⊖) se touchent, les circuits des enceintes risquent une surcharge, ce qui pourrait provoquer des dégâts ou un arrêt de leur fonctionnement.
• Si une des bornes des enceintes est raccordée à l'envers (borne positive ⊕ à la négative ⊖) lors du branchement à l'amplificateur, la phase stéréo sera inversée, ce qui empêchera la restitution d'un effet stéréo adéquat.

ATTENTION

Les bornes des haut-parleurs sont sous une tension

ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées. D3-4-2-2-3_A_Fr

Nettoyage du coffret de l'enceinte

Normalement, il suffira de frotter le coffret de ces enceintes avec un linge sec pour maintenir leur propreté. Au besoin, trempez un linge dans un détergent neutre allongé de 5 à 6 fois son volume d'eau et essorez bien le linge avant de l'utiliser pour frotter le coffret. N'utilisez pas de cire ou de détergent pour mobilier.

N'employez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur les coffrets ou à proximité, car cela endommagerait leurs surfaces.

Blindage magnétique

Ces enceintes acoustiques sont pourvues d'un blindage magnétique. Cependant, selon l'endroit de leur installation, une distorsion des couleurs peut se produire si ces enceintes sont disposées tout près d'un téléviseur.

Dans cette éventualité, mettez le téléviseur hors tension, puis remettez-le sous tension 15 min à 30 min plus tard. Si la difficulté subsiste, écartez les enceintes par rapport au téléviseur.

Fiche technique

Coffret.... Type étagère basse réflex (à blindage magnétique)

Configuration 2 voies

Woofer ...... Cône de 10 cm (4 pouces)

Tweeter ...... Dôme de 2 cm (3/4 pouces)

Impédance nominale 6 Ω

Réponse en fréquence ...... de 50 Hz à 40 000 Hz

Sensibilité 84 dB

Puissance d'entrée maximum 100 W

Fréquence de recouvrement 4,5 kHz

Dimensions extérieures ..... 154 (L) mm x 246 (H) mm x 213 (P) mm 6 ^1 /16 (W) pouces x 9 ^11 /16 (H) pouces x 8 ^3 /8 (D) pouce,s

Poids 3,7 kg (8,7 livres)

Accessoires fournis

Grille x 1

Câble d'enceinte (2,5 m) x 1

Coussinets antidérapants x 1 jeu

Mode d'emploi

Remarque

- Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations éventuelles.

Pour l'Europe

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des 25 états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

Tous droits de reproduction et de traduction réservés.
