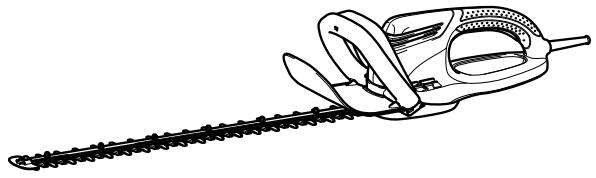

MODE D'EMPLOI UH6570 DOLMAR

Instruction manual Manuel d’instructions

13. 14. 15. 16. 17. 18. 19. 20. 21. 22.

24. 25. 26. 27. 28. 29. 30. 31.

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

Gâchette B Gâchette A Gâchette C Crochet

Cordon d'alimentation de l'outil Rallonge électrique Fermoir Outil Porte-outil Crochet de cordon ventral Cordon Crochet de cordon de bras

14. 15. 16. 17. 18. 19. 20. 21. 22.

Inclinez les lames Surface de la haie à tailler Appuyez Récepteur de copeaux Écrou Lame de cisailles Récepteur de branches Fermoirs Installez les fermoirs dans la rainure 23. Rainures

24. Appuyer des deux côtés des fermoirs

25. Déverrouiller les fermoirs 26. Vis 27. Couvercle de protection de la lame 28. Couvercle secondaire 29. Couvercle du carter d'engrenage 30. Bielle 31. Ellipse de la lame de cisailles

SPÉCIFICATIONS Modèle

Passes par minute (min-1)

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à des modifications sans préavis.

• Les spécifications peuvent varier d’un pays à l’autre. • Poids conforme à la procédure EPTA 01/2003 END220-2 Symboles Les symboles utilisés pour l’outil sont indiqués cidessous. Assurez-vous d’avoir bien compris leur signification avant d’utiliser l’outil.

Veuillez lire le mode d'emploi et respecter les mises en garde et consignes de sécurité.

Symbole CE Portez des lunettes de protection.

Portez des protections auditives.

DOUBLE ISOLATION Attention: la prudence et une attention particulière sont exigées ! Attention: débranchez immédiatement l'outil si son cordon est endommagé ! Protégez l'outil contre la pluie et l'humidité ! Portez des gants de travail ! Débranchez l'outil !

Cet outil est conçu pour le taillage des haies.

ENF002-1 L’outil ne doit être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne peut fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité générales

GEA005-2 des outils électriques AVERTISSEMENT Veuillez lire toutes les consignes de sécurité et les instructions. Il y a un risque de choc électrique, d’incendie et/ou de blessure grave si les consignes et les instructions ne sont pas toutes respectées.

Conservez toutes les consignes et instructions pour référence ultérieure.

Le terme « outil électrique », dans toutes les mises en garde, désigne un outil électrique alimenté sur le secteur (avec un cordon d'alimentation) ou par pile (sans cordon d'alimentation). Sécurité de l'aire de travail 1. Gardez le lieu de travail propre et bien éclairé. Des zones sombres ou encombrées peuvent entraîner des accidents. 2. N'utilisez pas les outils électriques dans les atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles au contact desquelles la poussière ou les vapeurs peuvent s'enflammer. 3. Assurez-vous qu'aucun enfant ou passant ne s'approche pendant que vous utilisez un outil électrique. Il y a risque de perte de maîtrise de l'outil si votre attention est détournée. Sécurité en matière d'électricité 4. La fiche des outils électriques doit être conçue pour la prise de courant utilisée. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez aucun adaptateur de fiche sur les outils électriques avec mise à la terre. L'utilisation de fiches non modifiées avec les prises de courant pour lesquelles elles ont été prévues réduira les risques de choc électrique. 5. Évitez tout contact corporel avec les surfaces mises à la terre, telles que les tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique augmente si votre corps est mis à la terre. 6. N'exposez pas les outils électriques à la pluie ou à des conditions d'humidité. Le risque de choc électrique augmente lorsque de l'eau pénètre dans un outil électrique. 7. Ne maltraitez pas le cordon. N'utilisez jamais le cordon pour transporter, tirer sur ou débrancher un outil électrique. Maintenez le cordon à l'écart de la chaleur, de l'huile, d’objets à bords tranchants ou de pièces mobiles. Le risque de choc électrique augmente lorsque les cordons sont endommagés ou enchevêtrés. 8. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez un cordon prolongateur conçu à cette fin. Le risque de choc électrique diminue lorsqu'un cordon conçu pour l'extérieur est utilisé. 9. Si l’utilisation d’un outil électrique dans un endroit humide est inévitable, utilisez une alimentation protégée par un circuit à disjoncteur de fuite à la terre (GFCI). L’utilisation d’un GFCI réduit le risque d’électrocution. Sécurité personnelle 10. Restez alerte, attentif à vos gestes, et faites preuve de bon sens lorsque vous utilisez un outil électrique. Évitez d'utiliser un outil électrique lorsque vous êtes fatigué ou avez pris une drogue, de l'alcool ou un médicament. Tout moment

d'inattention pendant l'utilisation d'un outil électrique comporte un risque de blessure corporel grave.

11. Utilisez l’équipement de protection personnel. Portez toujours des lunettes de protection. L’équipement de protection tels que les masques antipoussières, les chaussures à semelles antidérapantes, les casques durs ou les protections d'oreilles utilisés dans des conditions appropriées réduiront les blessures personnelles. 12. Prévenez tout démarrage accidentel. Assurezvous que l’interrupteur se trouve en position d’arrêt avant de brancher l'outil à la source d’alimentation et/ou au bloc-batterie ou bien de ramasser ou porter l’outil. Vous ouvrez la porte aux accidents si vous transportez les outils électriques avec votre doigt sur la gâchette ou si vous les branchez tandis que l’interrupteur est en position de marche. 13. Retirez toute clé de réglage ou autre clé avant de mettre l'outil sous tension. Toute clé laissée en place sur une pièce rotative de l'outil électrique peut causer une blessure. 14. Maintenez une bonne position. Assurez-vous d'une bonne prise au sol et d'une bonne position d'équilibre en tout temps. Cela vous permettra d'avoir une meilleure maîtrise de l'outil dans les situations imprévues. 15. Portez des vêtements adéquats. Évitez de porter des vêtements amples et des bijoux. Assurezvous que vos cheveux, vêtements et gants demeurent à l'écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent être happés par les pièces en mouvement. 16. Si des accessoires sont fournis pour le raccordement d'un appareil d'aspiration et de collecte de la poussière, assurez-vous de les raccorder et de les utiliser correctement. L’utilisation d’un appareil de collecte des poussières peut réduire les dangers causés par la poussière. Utilisation et entretien des outils électriques 17. Ne forcez pas l'outil électrique. Utilisez l'outil électrique qui convient au travail à effectuer. Si vous utilisez le bon outil électrique et respectez le régime pour lequel il a été conçu, il effectuera un travail de meilleure qualité, et ce de façon plus sûre. 18. N'utilisez pas l'outil électrique si sa gâchette ne peut pas être activée et désactivée. Tout outil électrique dont l'interrupteur ne fonctionne pas est dangereux et doit être réparé. 19. Débranchez la fiche de la source d'alimentation et/ ou retirez le bloc-pile de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. De telles mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique. 20. Après avoir utilisé un outil électrique, rangez-le hors de portée des enfants et ne laissez aucune personne l'utiliser si elle n'est pas familiarisée avec l'outil électrique ou n'a pas pris connaissance des présentes instructions. Les outils électriques représentent un danger entre les mains de personnes qui n'en connaissent pas le mode d'utilisation.

21. Veillez à l'entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont pas désalignées ou coincées, qu'aucune pièce n'est cassée et que l'outil électrique n'a subi aucun dommage affectant son bon fonctionnement. S'il est endommagé, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont causés par des outils électriques mal entretenus. 22. Maintenez les outils tranchants bien aiguisés et propres. Un outil tranchant dont l'entretien est effectué correctement et dont les bords sont bien aiguisés risque moins de se coincer et est plus facile à maîtriser. 23. Utilisez les outils, accessoires, les mèches d’outils, etc., conformément aux présentes instructions, en prenant en compte les conditions de fonctionnement et le travail à effectuer. L'utilisation d'un outil électrique à des fins autres que celles prévues comporte un risque de situation dangereuse. ENTRETIEN 24. Faites réparer votre outil électrique par un réparateur qualifié qui utilise des pièces de rechange identiques aux pièces d'origine. Cela permettra d'assurer le maintien de la sûreté de l'outil électrique. 25. Suivez les instructions de lubrification et de changement des accessoires. 26. Maintenez les poignées de l'outil sèches, propres et exemptes d'huile ou de graisse.

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le taillehaie. En utilisant cet outil dans des conditions dangereuses ou incorrectes, vous vous exposez à un risque de blessure grave.

1. Maintenez toutes les parties du corps éloignées du sécateur. Ne retirez pas et ne retenez pas le matériau à couper lorsque les lames sont en mouvement. Assurez-vous que l'outil est éteint lors du dégagement des matériaux enchevêtrés. Tout moment d'inattention pendant l'utilisation du taille-haie comporte un risque de blessure corporelle grave. 2. Portez le taille-haie par la poignée après avoir éteint le sécateur. Lors du transport ou du stockage du taille-haie, fermez toujours le couvercle du dispositif de coupe. Une utilisation correcte du taille-haie permettra de réduire les risques éventuels de blessures corporelles par le sécateur. 3. Éloignez le câble de la zone de coupe. Pendant le fonctionnement, il est possible que le câble soit masqué par les arbustes et coupé accidentellement par la lame. 4. N'utilisez pas le taille-haie sous la pluie ou dans des conditions d'humidité importante. Le moteur électrique n'est pas étanche.

5. Les personnes utilisant le taille-haie pour la première fois doivent demander à un utilisateur expérimenté de leur indiquer la procédure d'utilisation du taille-haie.

6. Le taille-haie ne doit pas être utilisé par les enfants ni les jeunes âgées de moins de 18 ans. Cette restriction ne s'applique pas aux jeunes de 16 ans ou plus ayant reçu une formation sous la supervision d'un spécialiste. 7. Utilisez le taille-haie uniquement si vous êtes en bonne condition physique. Si vous êtes fatigué(e), votre attention sera réduite. Soyez particulièrement prudent(e) à la fin d'une journée de travail. Effectuez tout le travail de manière calme et prudente. L'utilisateur est responsable de tous les dommages causés aux tiers. 8. N'utilisez jamais le taille-haie après avoir consommé de l'alcool, de la drogue ou des médicaments. 9. Assurez-vous que la tension et la fréquence de l'alimentation correspondent aux spécifications indiquées sur la plaque d'identification. Nous vous recommandons d'utiliser un disjoncteur de courant résiduel (interrupteur différentiel) avec un courant de déclenchement de 30 mA au maximum, ou un protecteur de courant de fuite à la terre. 10. Les gants de travail en cuir épais font partie de l'équipement de base du taille-haie et vous devez toujours les porter lorsque vous travaillez avec l'outil. Portez également des chaussures solides munies de semelles anti-dérapantes. 11. Avant de commencer à travailler, assurez-vous que le taille-haie est en état de fonctionnement correct et sûr. Assurez-vous que les garde-corps sont correctement installés. Vérifiez que le câble n'est pas endommagé avant de commencer le travail et remplacez-le au besoin. Vous pouvez utiliser le taille-haie uniquement s'il est entièrement monté. 12. Éloignez le câble de la zone de coupe. Travaillez toujours de manière à vous trouver devant la rallonge électrique. 13. Débranchez immédiatement la fiche du secteur si le câble est endommagé ou coupé. 14. Assurez-vous d'avoir une bonne prise au sol avant de commencer à travailler. 15. Maintenez l'outil fermement lors de son utilisation. 16. Ne faites pas fonctionner inutilement l'outil à vide. 17. Coupez immédiatement le moteur et débranchez la fiche du secteur si la lame entre en contact avec une clôture ou un autre objet dur. Vérifiez que la lame n'est pas endommagée ; dans le cas contraire, réparez-la immédiatement. 18. Avant de vérifier la lame, de corriger les problèmes ou de retirer les matériaux happés par la lame, éteignez toujours le taille-haie et débranchez la fiche du secteur. 19. Éteignez le taille-haie, puis débranchez et sécurisez la fiche secteur avant de procéder aux travaux de maintenance. 20. Lorsque vous déplacez le taille-haie dans un autre lieu, notamment pendant le travail, débranchez toujours la fiche secteur. Ne déplacez et ne transportez jamais le taille-haie alors que la lame est en mouvement. Ne saisissez jamais la lame dans les mains.

21. Nettoyez le taille-haie et en particulier la lame après utilisation et avant de ranger le taille-haie pendant une période prolongée. Lubrifiez légèrement la lame et mettez l'étui de protection. Vous pouvez suspendre l'étui fourni avec l'appareil au mur, ce qui vous permet de ranger le taille-haie de manière sûre et pratique.

22. Placez le taille-haie dans son étui avant de le ranger et mettez-le dans une pièce sèche. Conservez-le hors de portée des enfants. Ne rangez jamais le taille-haie à l'extérieur.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT : Une UTILISATION INCORRECTE de l’outil ou un nonrespect des consignes de sécurité indiquées dans ce manuel d’instructions peuvent causer des blessures graves.

DESCRIPTION DU FONCTIONNEMENT ATTENTION :

• Assurez-vous toujours que l’outil est éteint et débranché avant de le régler ou de vérifier son fonctionnement.

Interrupteur (Fig. 1)

Pour votre sécurité, cet outil est équipé d'un triple système d'allumage. Pour mettre l'outil sous tension, appuyez sur deux des trois gâchettes A, B et C. Pour mettre l'outil hors tension, relâchez une ou les deux gâchettes enfoncées. La séquence d'allumage importe peu car l'outil démarre uniquement lorsque les deux interrupteurs sont activés.

Coupe droite (Fig. 2)

Pour tailler la haie de manière droite, appuyez sur les gâchettes A et B.

Coupe verticale (Fig. 3)

Pour couper vers le haut avec les deux mains, appuyez sur les gâchettes B et C et déplacez l'outil devant votre corps.

Coupe éloignée (Fig. 4)

distance de 100 - 200 mm environ du connecteur de la rallonge électrique. Vous éviterez ainsi tout débranchement accidentel.

Crochet de cordon ventral

ATTENTION : • Fixez le porte-outil du crochet de cordon ventral uniquement à la rallonge électrique. Ne le fixez pas à un emplacement plus proche de l'outil, au-delà du crochet. Le non-respect de cette instruction risque de provoquer un accident ou des blessures corporelles. • Attachez fermement un fermoir du crochet au cordon de l'outil et l'autre fermoir du crochet à la rallonge électrique. Si vous faites fonctionner l'outil en utilisant un seul fermoir, vous risquez de provoquer un accident et des blessures. L'utilisation du crochet du cordon ventral permet de réduire les risques de coupure accidentelle de la rallonge électrique lorsque celle-ci est lâche. (Fig. 6) Appuyez ou tirez sur le cordon à travers l'ouverture du porte-outil. (Fig. 7) ATTENTION : • Ne forcez pas l'ouverture du porte-outil. Le non-respect de cette instruction risque d'entraîner la déviation du porte-outil et de l'endommager.

Crochet de cordon de bras (accessoire)

ATTENTION : • Fixez le porte-outil du crochet de cordon de bras uniquement à la rallonge électrique. Ne le fixez pas à un emplacement plus proche de l'outil, au-delà des fermoirs du crochet. Le non-respect de cette instruction risque de provoquer un accident ou des blessures corporelles. • Attachez fermement un fermoir du crochet au cordon de l'outil et l'autre fermoir du crochet à la rallonge électrique. Si vous faites fonctionner l'outil en utilisant un seul fermoir, vous risquez de provoquer un accident et des blessures. L'utilisation du crochet du cordon de bras permet de réduire les risques de coupure accidentelle de la rallonge électrique lorsque celle-ci est lâche. (Fig. 8) Attachez fermement le crochet du cordon de bras autour de votre bras et passez la rallonge électrique à travers le porte-outil. La longueur de la bande du crochet du cordon de bras est réglable.

• Avant d’effectuer toute intervention sur l’outil, assurezvous toujours qu’il est éteint et débranché.

• Ne passez pas la rallonge électrique à travers la bande. • Ne forcez pas l'ouverture du porte-outil. Le non-respect de cette instruction risque d'entraîner la déviation du porte-outil et de l'endommager. • L'utilisation conjointe du crochet du cordon de bras et du crochet du cordon ventral facilite l'opération.

Installez la rallonge électrique

UTILISATION ATTENTION :

• Assurez-vous que la rallonge est débranchée de la prise secteur. (Fig. 5) Lors de l'installation de la rallonge électrique, fixez-la au cordon de l'outil à l'aide du crochet. Fixez le fermoir à une

• Veillez à ne pas entrer en contact accidentellement avec une clôture métallique ou d'autres objets durs lors de la taille. La lame pourrait se briser et provoquer de graves blessures.

Pour tailler la haie dans une zone éloignée à l'aide des deux mains, appuyez sur les gâchettes A et C.

• Il est extrêmement dangereux de tendre le bras trop loin avec un taille-haie, en particulier depuis une

échelle. Ne travaillez pas sur une surface bancale ou instable. N'essayez pas de couper des branches dont l'épaisseur est supérieure à 10 mm de diamètre avec ce taille-haie. Vous devez d'abord les couper avec des cisailles jusqu'au niveau du taillage de haie. (Fig. 9)

• Le couvercle de protection de la lame (équipement standard) ne peut pas être installé sur l'outil lorsque le récepteur de copeaux s'y trouve déjà. Avant de transporter ou de ranger l'outil, désinstallez le récepteur de copeaux, puis installez le couvercle de protection de la lame afin d'éviter que celle-ci soit exposée.

• Ne coupez pas les arbres morts ou objets durs similaires. Vous risqueriez d’endommager l'outil. Tenez le taille-haie avec les deux mains, appuyez sur la gâchette A ou B et déplacez l'outil devant votre corps. (Fig. 10) Le fonctionnement de base consiste à incliner les lames dans le sens du taillage et à les déplacer calmement et lentement à une vitesse nominale de 3 à 4 secondes par mètre. (Fig. 11 et 12) Pour couper le haut d'une haie de manière régulière, vous pouvez attacher une corde au niveau de la hauteur souhaitée de la haie et tailler le long de celle-ci, en l'utilisant comme une ligne de référence. (Fig. 13) La fixation du récepteur de copeaux (accessoire) sur l'outil lors du taillage de la haie de manière droite peut éviter que les feuilles coupées soient éparpillées. (Fig. 14) Pour couper le côté d'une haie de manière régulière, coupez-la de bas en haut. (Fig. 15) Taillez le buis ou les rhododendrons de la base vers le haut afin d'obtenir une jolie haie et un travail bien fait. (Fig. 16)

• Vérifiez que le récepteur de copeaux est installé de manière sécurisée avant de l'utiliser. • N'essayez jamais de désinstaller le récepteur de copeaux en forçant de manière démesurée lorsque ses crochets sont verrouillés dans les rainures de l'unité de la lame. L'application d'une force excessive risque de l'endommager.

Installation ou dépose du récepteur de copeaux (accessoire)

ATTENTION : • Assurez-vous toujours que l’outil est hors tension et débranché avant d’installer ou de retirer le récepteur de copeaux. REMARQUE : • Lorsque vous remplacez le récepteur de copeaux, portez toujours des gants, de sorte que vos mains et votre visage ne soient pas en contact direct avec la lame. Le non-respect de cette instruction peut provoquer des blessures corporelles. • Veillez toujours à retirer le couvercle de protection de la lame avant d’installer le récepteur de copeaux. • Le récepteur de copeaux reçoit les feuilles coupées et facilite le recueil des feuilles éparpillées. Il s’installe d’un côté comme de l’autre de l’outil. (Fig. 17) Appuyez sur le récepteur de copeaux situé sur les lames de cisailles de sorte que ses fentes chevauchent les écrous situés sur les lames de cisailles. À ce stade, assurez-vous que le récepteur de copeaux n'entre pas en contact avec le récepteur de branches dans la partie supérieure des lames de cisailles. (Fig. 18) À ce stade, vous devez installer le récepteur de copeaux, de sorte que ses crochets s'insèrent dans les rainures de l'unité des lames de cisailles. (Fig. 19) Pour déposer le récepteur de copeaux, appuyez de chaque côté de son levier de manière à déverrouiller les crochets. (Fig. 20)

MAINTENANCE ATTENTION :

• Assurez-vous toujours que l’outil est éteint et débranché avant d’effectuer tout travail d’inspection ou de maintenance.

Nettoyage de l'outil

Pour nettoyer l'outil, essuyez la poussière à l'aide d'un chiffon sec ou imbibé d'eau savonneuse. ATTENTION : • N'utilisez pas d'essence, de solvant, de benzine, de mazout, etc .

Maintenance de la lame

Lubrifiez la lame à l'aide d'huile pour machines ou de produits similaires avant d'utiliser l'outil et toutes les heures pendant son fonctionnement. Après le fonctionnement de l'outil, retirez la poussière des deux côtés de la lame à l'aide d'une brosse métallique, essuyez-la à l'aide d'un chiffon, puis appliquez suffisamment d'huile à basse viscosité, telle que de l'huile pour machines, de l'huile de graissage à pulvérisation, etc. ATTENTION : • Ne lavez pas les lames dans l'eau. Vous risqueriez de provoquer l'apparition de rouille ou d’endommager l'outil.

Retrait ou installation de la lame de cisailles

ATTENTION : • Avant de déposer ou d'installer la lame de cisailles, assurez-vous toujours que l'outil est éteint et débranché. • Lorsque vous remplacez la lame de cisailles, portez toujours des gants sans retirer le couvercle de protection de la lame, de sorte que vos mains et votre visage ne soient pas en contact direct avec la lame. Le non-respect de cette instruction peut provoquer des blessures corporelles. REMARQUE : • N'essuyez pas la graisse de l'engrenage et de la bielle. Vous risqueriez d’endommager l'outil. 17

• Pour connaître les procédures spécifiques de dépose et d'installation des lames de cisailles, reportez-vous au dos de l'emballage des lames de cisailles fournies en accessoires.

Dépose des lames de cisailles

Mettez l'outil à l'envers et dévissez quatre vis. (Fig. 21) REMARQUE : • Veillez à ne pas vous salir les mains car la graisse se diffuse sur la zone de déplacement de la lame de cisailles. Retirez le couvercle secondaire. (Fig. 22) Déposez le couvercle du carter d'engrenage. (Fig. 23) Réglez la bielle dans l'angle à l'aide d'un tournevis à extrémité fendue, comme illustré sur la figure. (Fig. 24) Déposez deux vis des lames de cisailles afin d'extraire l'unité des lames de cisailles. (Fig. 25) ATTENTION : • Remettez l’engrenage en position d’origine, comme il était installé, afin qu’il ne soit pas retiré par erreur. Installation de la lame de cisailles Préparez les 4 vis que vous avez retirées (pour le couvercle secondaire), les 2 vis (pour la lame de cisailles), le couvercle du carter d'engrenage, le couvercle secondaire et des lames de cisailles neuves. Réglez la position de l'engrenage, comme illustré sur la figure. À ce stade, appliquez de la graisse fournie avec les lames de cisailles neuves à la périphérie de l'engrenage. (Fig. 26) Faites en sorte que l'orifice ovale de la lame supérieure chevauche celui de la lame inférieure. (Fig. 27) Retirez le couvercle de protection des anciennes lames de cisailles et installez-le sur les lames neuves afin de faciliter la manipulation lors du remplacement des lames. (Fig. 28) Placez les lames de cisailles neuves sur l'outil, de sorte que les orifices ovales situés sur les lames de cisailles s'adaptent sur l'engrenage. Faites en sorte que les orifices des lames de cisailles chevauchent ceux des vis dans l'outil, puis fixez-les à l'aide de deux vis. (Fig. 29) Vérifiez que l'engrenage aisément à l'aide d'un tournevis à extrémité fendue. (Fig. 30) Installez le carter d'engrenage et le couvercle secondaire sur l'outil. Serrez fermement la vis. Déposez le couvercle de protection de la lame, puis mettez l'outil sous tension pour vérifier que le mouvement est correct. REMARQUE : • Si les lames de cisailles ne fonctionnent pas correctement, le contact entre les lames et l'engrenage est mauvais. Recommencez l'opération depuis le début.

L'orifice du crochet situé dans la partie inférieure du couvercle de protection de la lame est pratique pour suspendre l'outil à un clou ou une vis au mur. (Fig. 31) Placez le couvercle de protection de la lame sur les lames de cisailles afin qu'elles ne soient pas exposées. Veillez à ranger l'outil hors de portée des enfants. Rangez l'outil à l'abri de la pluie et de l'eau. 18

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, inspection et remplacement des charbons, ainsi que toute autre tâche de maintenance ou de réglage, doivent être effectués par un Centre de service agréé Makita, toujours avec des pièces de rechange Makita.

ACCESSOIRES ATTENTION :

• Ces accessoires ou pièces complémentaires sont recommandés pour l’utilisation avec l’outil Makita spécifié dans ce manuel. L’utilisation de tout autre accessoire ou pièce complémentaire comporte un risque de blessures. Utilisez uniquement l’accessoire ou la pièce complémentaire dans le but spécifié. Pour obtenir plus de détails sur ces accessoires, contactez un Centre de service après-vente local Makita. • Couvercle de protection de la lame • Crochet • Lame de cisailles • Crochet de cordon ventral • Crochet de cordon de bras Pour les pays européens uniquement Bruit ENG102-2 Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN60745 : Niveau de pression sonore (LpA) : 89,9 dB (A) Niveau de puissance sonore (LWA) : 97,9 dB (A) Incertitude (K) : 1,5 dB (A) Portez des protections auditives Vibration ENG231-1 La valeur totale de vibration (somme du vecteur triaxial) déterminée selon la norme EN60745 : Mode de fonctionnement : taillage de haie Émission de vibrations (ah) : 6,7 m/s2 Incertitude (K) : 1,5 m/s2 Déclaration de conformité CE ENH021-2 Nous, Makita Corporation, en tant que fabricant responsable, déclarons que les machines Makita suivantes : Nom de la machine : Taille-haie N° de modèle/ Type : UH4570, UH5570, UH6570 sont fabriquées en série et sont conformes aux directives européennes suivantes : 2000/14/CE, 98/37/CE jusqu’au 28 décembre 2009 puis, à partir du 29 décembre 2009, à la 2006/42/CE et sont produites conformément aux normes ou documents de normalisation suivants : EN60745 La documentation technique est disponible auprès de notre représentant en Europe qui est : Makita International Europe Ltd, Michigan, Drive, Tongwell, Milton Keynes, MK15 8JD, Angleterre

La procédure d’évaluation de la conformité requise par la directive 2000/14/CE est conforme à l’annexe V.

Niveau de puissance sonore mesurée : 97,9 dB Niveau de puissance sonore garantie : 100 dB 30 janvier 2009
