GEX-P700DAB - Radio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tuner DAB (Radio numérique)
Marque	PIONEER
Modèle	GEX-P700DAB
Catégorie	Accessoire autoradio
Tension d'alimentation	12 V CC (masse négative)
Consommation de courant	0,5 A (max)
Bandes de réception	Bande III (174-240 MHz) et L-Band (1452-1492 MHz)
Impédance d'antenne	50 Ω
Connectique	IP-BUS entrée/sortie, entrée antenne DAB, alimentation
Dimensions (L x l x H)	140 x 40 x 100 mm
Poids	300 g
Accessoires fournis	Câbles IP-BUS et d'alimentation, équerres, bande velcro, vis
Antenne recommandée	Pioneer AN-70DAB ou AN-75DAB (vendue séparément)
Compatibilité	Autoradios Pioneer avec entrée IP-BUS
Matériau du boîtier	Métal et plastique
Température de fonctionnement	-20 °C à +60 °C
Fusible	1 A (type mini, à remplacer à l'identique)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter tout produit chimique
Précautions d'installation	Ne pas installer près de sources de chaleur ou d'humidité ; fixer solidement
Réparabilité	Non réparable par l'utilisateur ; confier à un professionnel agréé
Garantie	1 an

FOIRE AUX QUESTIONS - GEX-P700DAB PIONEER

Comment installer le GEX-P700DAB dans mon véhicule ?

Effectuez d'abord des raccordements temporaires pour vérifier le fonctionnement. Utilisez les pièces fournies (équerres, bande velcro). Fixez l'appareil solidement dans un endroit sec et ventilé, loin des sources de chaleur. Débranchez la batterie avant toute opération.

Quel type d'antenne DAB utiliser ?

Utilisez exclusivement une antenne DAB Pioneer, comme les modèles AN-70DAB ou AN-75DAB. L'utilisation d'une autre antenne peut entraîner des anomalies de réception.

Puis-je brancher le GEX-P700DAB sur n'importe quel autoradio Pioneer ?

Non, il nécessite un autoradio Pioneer compatible avec une entrée IP-BUS. Vérifiez la compatibilité de votre autoradio avant l'achat.

Que faire en cas de court-circuit ?

Si le circuit de protection ne fonctionne pas, vérifiez que tous les câbles sont correctement isolés et qu'aucun fil ne touche la carrosserie. Remplacez le fusible par un modèle identique (1 A). Si le problème persiste, consultez un professionnel.

Comment fixer l'appareil solidement ?

Utilisez les équerres fournies avec des vis autotaraudeuses (4×12 mm) ou la bande velcro. Pour la bande velcro, nettoyez soigneusement la surface avant application. Assurez-vous que l'appareil ne peut pas se déplacer lors d'un freinage brusque.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une batterie 12 V CC avec pôle négatif à la masse. Contrôlez la tension de la batterie avant l'installation.

Que signifie IP-BUS ?

IP-BUS est un connecteur propriétaire Pioneer permettant de relier des accessoires (comme ce tuner DAB) à un autoradio compatible. Le connecteur d'entrée est bleu, la sortie est noire.

Comment entretenir l'appareil ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez jamais de produits chimiques, solvants ou abrasifs. Évitez l'humidité et la poussière.

Puis-je utiliser un autre câble IP-BUS que celui fourni ?

Il est recommandé d'utiliser uniquement le câble IP-BUS fourni. Les câbles d'autres appareils peuvent avoir des couleurs différentes ; référez-vous toujours aux fonctions des conducteurs.

Où ne pas installer l'appareil dans le véhicule ?

N'installez pas l'appareil près d'une source de chaleur (bouche de chauffage), dans une portière (risque d'éclaboussures), ou sous un siège si cela gêne son réglage. Évitez également les endroits exposés à la pluie.

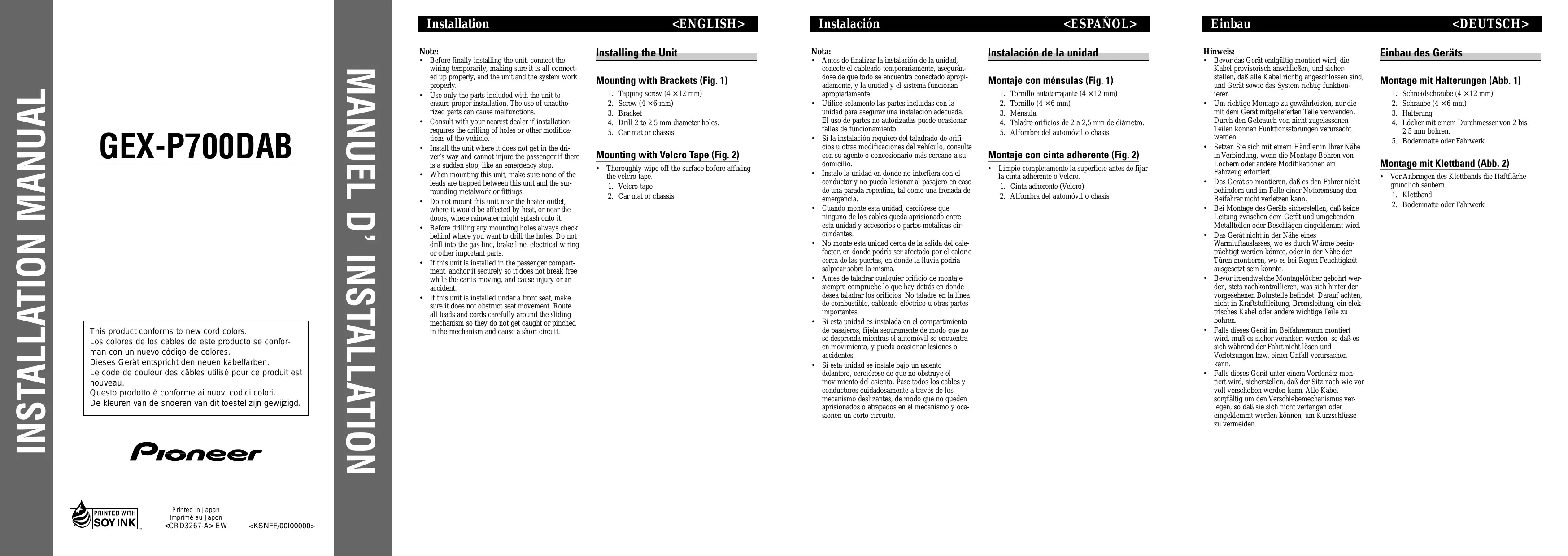

MODE D'EMPLOI GEX-P700DAB PIONEER

• Effectuez tout d'abord des raccordements temporaires pour vous assurer que l'appareil et les autres équipements de l'installation fonctionnent correctement. Pour effectuer convenablement l'installation, utilisez les pièces fournies et procédez comme il est indiqué. L'utilisation de pièces autres que celles fournies peut endommager l'appareil.
• Avant d'effectuer un perçage ou une modification du véhicule, consultez le concessionnaire.
• N'installez pas l'appareil dans un endroit où il pourrait générer le conducteur ou blesser un passager en cas de freinage brusque, par exemple pour un arrêt d'urgence.
• Veillez à ce que les câbles ne puissent pas être pinçons entre l'appareil et les pièces métalliques environnantes.
• N'installez pas cet appareil près d'une bouteille de chaffugé car la chaleur dégagée peut l'endommager; parallèlement, évitez la proximité des portières car il pourrait être éclaboussé par la pluie ou les intempéries.
• Avant d'effectuer un perçage requis par l'installation de l'appareil, assurez-vous que vous pouvez le faire sans danger pour les câbles, canalisations, flexibles, etc., qui sont placés derrière le panneau que vous devez percer.
• Si vous installez l'appareil dans l'habitacle, veillez à ce qu'il soit bien ancré de manière qu'il ne puisse provoquer une blessure ou un accident en raison du déplacement du véhicule sur la route.
• Si vous choisissez d'installer l'appareil sous un siège avant, veillez à ce qu'il ne gêne pas la manoeuvre du siège. Faites cheminer les câbles et les conducteurs de telle manière qu'ils ne puissent pas gêner le réglage du siège ni être endommagés par son déplacement, ce qui pourrait provoquer un court-circuit. Évitez également la proximité des portières car il pourrait être éclaboussé par la pluie ou les intempéries.
• Avant d'effectuer un perçage requis par l'installation de l'appareil, assurez-vous que vous pouvez le faire sans danger pour les câbles, canalisations, flexibles, etc., qui sont placés derrière le panneau que vous devez percer.
• Si vous installez l'appareil dans l'habitacle, veillez à ce qu'il soit bien ancré de manière qu'il ne puisse provoquer une blessure ou un accident en raison du déplacement du véhicule sur la route.
• Si vous choisissez d'installer l'appareil sous un siège avant, veillez à ce qu'il ne gène pas la manoeuvre du siège. Faites cheminer les câbles et les conducteurs de telle manière qu'ils ne puissent pas gêner le réglage du siège ni être endommagés par son déplacement, ce qui pourrait provoquer un court-circuit.

Fixation avec les équerres (fig. 1)

1. Vis autotaraudeuse (4× 12mm)
2. Vis (4× 6mm)
3. Equerre
4. Percez des trous de 2 à 2,5 mm de diamètre.
5. Moquette ou châssis du véhicule

Fixation avec la bande velcro (fig. 2)

1. Bande velcro
2. Moquette ou châssis du véhicule
3. Nettoyez soigneusement la surface avant de poser la bande velcro.

• Cet appareil est conçu pour les véhicules alimentés par une batterie 12V dont le pôle négatif est à la masse. Avant d'installer cet appareil, contrôlez la tension de la batterie. Pour éviter toute secousse électrique et tout risque de court-circuit au cours des opérations de raccordement et d'installation, n'oubliez pas de débrancher le câble relié au pôle négatif de la batterie (-) avant d'effectuer quelque opération que ce soit. Pour de plus amples détails concernant le raccordement de l'amplificateur et des autres appareils, reportez-vous aux modes d'emploi. Fixez les câbles au moyen de colliers ou du ruban adhésif. Lorsque l'isolant du câble peut être endommagé par une pièce métallique, assurez sa protection en le gainant de ruban adhésif.
• Faites cheminer les câbles en évitant les zones chaudes telles que les bouches du chauffage. La chaleur peut endommager l'isolant et il peut en résulter un court-circuit si l'âme du câble vient en contact avec la carrosserie.
• Ne pas faire passer le conducteur jaune dans le compartiment moteur par un trou pour le connecter avec la batterie. Cela pourrait endommager sa gaine d'isolement et provoquer un grave court-circuit.
• Veillez à ce qu'aucun câble ne soit en court-circuit, faute de quoi le circuit de protection pourrait être dans l'incapacité de remplir son office.
• N'alimentez pas un appareil par un piquage sur le cable qui alimente un autre appareil. Ce cable n'a peut-être pas la section suffisante pour supporter sans danger l'intensité consommée par les deux appareils.
• En cas de nécessité, remplacez un fusé grille par un fusible de même taille et de même calibre. Pour éviter toute erreur de câblage, le connecteur d'entrée IP-BUS est bleu et le connecteur de sortie est noir. Branchez ces connecteurs sur des connecteurs de même couleur.

Attention

• Les câbles de cet appareil et ceux d'autres appareils peuvent fort bien ne pas être de la même couleur bien que remplissant la même fonction. Pour relier cet appareil à un autre appareil, utilisez le manuel d'installation de chacun et effectuez les raccordements en ne tenant compte que de la fonction de chaque câble.

Raccordement du câble d'antenne

(Fig. 3)

• Connectez le câble d'antenne solidement jusqu'à ce qu'il s'encliquette.

1. Sortie IP-BUS (Noir) 2. Entrée IP-BUS (Bleu) 3. Cet appareil 4. Alimentation 5. Entrée antenne 6. Antenne (vendu séparément)

N'utilise que des produits Pioneer (par exemple AN-70DAB ou AN-75DAB). Dans le cas contraire, vous pourriez noter une anomalie.

1. Lecteur de CD à chargeur (vendu séparation)
2. Vers l'entrée IP-BUS (Bleu)
3. Cable IP-BUS
4. Élément central (vendu séparément)
5. Porte-fusible
6. Jaune

Vers une borne alimentée en permanence qu'elle que soit la position de la clé de contact.

1. Noir (asse)

Vers la carrosserie (métal) du véhicule.
