MODE D'EMPLOI F-550RDS PIONEER

Nous vous remercions pour cet achat d'un produit Pioneer.

Nous vous demandons de lire soigneusement ce mode d'emploi ; vous serez ainsi à même de faire fonctionner l'appareil correctement. Après avoir bien lu le mode d'emploi, le ranger dans un endroit sûr pour pouvoir s'y référer ultérieurement.

Dans certains pays ou certaines régions, la forme de la fiche d'alimentation et de la prise d'alimentation peut différer de celle qui figure sur les schémas, mais les branchements et le fonctionnement de l'appareil restent les mêmes.

TABLE des matières

CHARACTERISTIQUES 2 VERIFICATION DES ACCESSOIRES 2 INSTALLATION 4 4. CONNECTIONS 4 CONNEXIONS DE L'ANTENNE 6 ELEMENTS DU PANNEAU AVANT 10 ECOUTE D'EMISSIONS 16 RECEPTION D'UNE EMISSION RDS (Système de Données Radio) 24 GUIDE DE DEPANNAGE 39 FICHE TECHNIQUE 42

■ Equipement avec RDS (Système de données radio)

• Affichage de PS (nom de service de programme)
• Affichage de PTY (type de programme).
• Entrée manuelle du nom de station (Quatre caractères, 10 stations).
• Recherche de stations de radiodiffusion par le nom de station ou le type de programme.

Largeur de bande FI FM commutable entre "normale" et "super étroite" pour FM. Décodeur direct numérique (D.D.D.) pour un rapport S/B élevé. - Un attenuateur incorporé (RF ATT) peut être activé ou désactivé pour une réception correcte des fortes stations d'émission. ■ Préréglage aléatoire de 36 stations

36 stations FM et AM au total peuvent être préréglées dans le circuit de mémoire.

Même la plus légère déterioration de la qualité sonore est évitée par l'utilisation extensive de pièces anti-vibrations.

• Châssis en nid d'abeille Grand isolant
• Toutes les pièces sont soigneusement sélectionnées pour réaliser une haute qualité sonore.

Verification des accessoires

AM loop antenna Antenne à boucle AM

Cordon de connexion avec fiches à broche

Cordon de commande

Installer le tuner dans un endroit bien ventilé à l'abri d'une température ou d'une humidité élevée.

Ne pas installer le tuner dans un endroit directement exposé aux rayons du soleil ou à proximité d'appareils de chauffage ou de radiateurs. Une chaleur excessive peut avoir des conséquences néfastes pour le coffret et les composants internes. L'installation du tuner dans un local humide ou poussièreux pourrait provoquer un fonctionnement défectueux ou un accident. (Eviter également de l'installer près de cuisinières, etc., où le tuner pourrait être exposé aux émanations de fumées grasses, de vapeur ou de chaleur).

Note importante sur le cable d'alimentation

Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de nœud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement.

Mise à la terre de l'antenne (voir fig. 1, page 6)

Bien que la mise à la terre ne soit pas toujours nécessaire à la réception, elle est recommandée pour une protection contre les dégâts pouvant être provoqués par des éclairs si une antenne FM extérieure est utilisée. Une mise à la terre est également recommandée pour réduire les parasites et le renflement.

Remarque:

Ne jamais effectuer la connexion de mise à la terre sur une conduite de gaz car des étincelles pourraient faire s'enflammer le gaz.

Cordon de connexion à fiche à broche

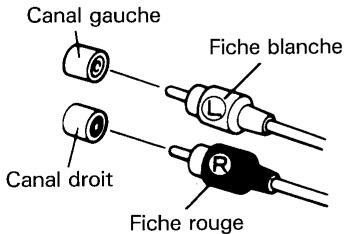

• Brancher la fiche blanche à la borne blanche (L) et la fiche rouge à la borne rouge (R).
• Vérifier que la connexion est correcte.

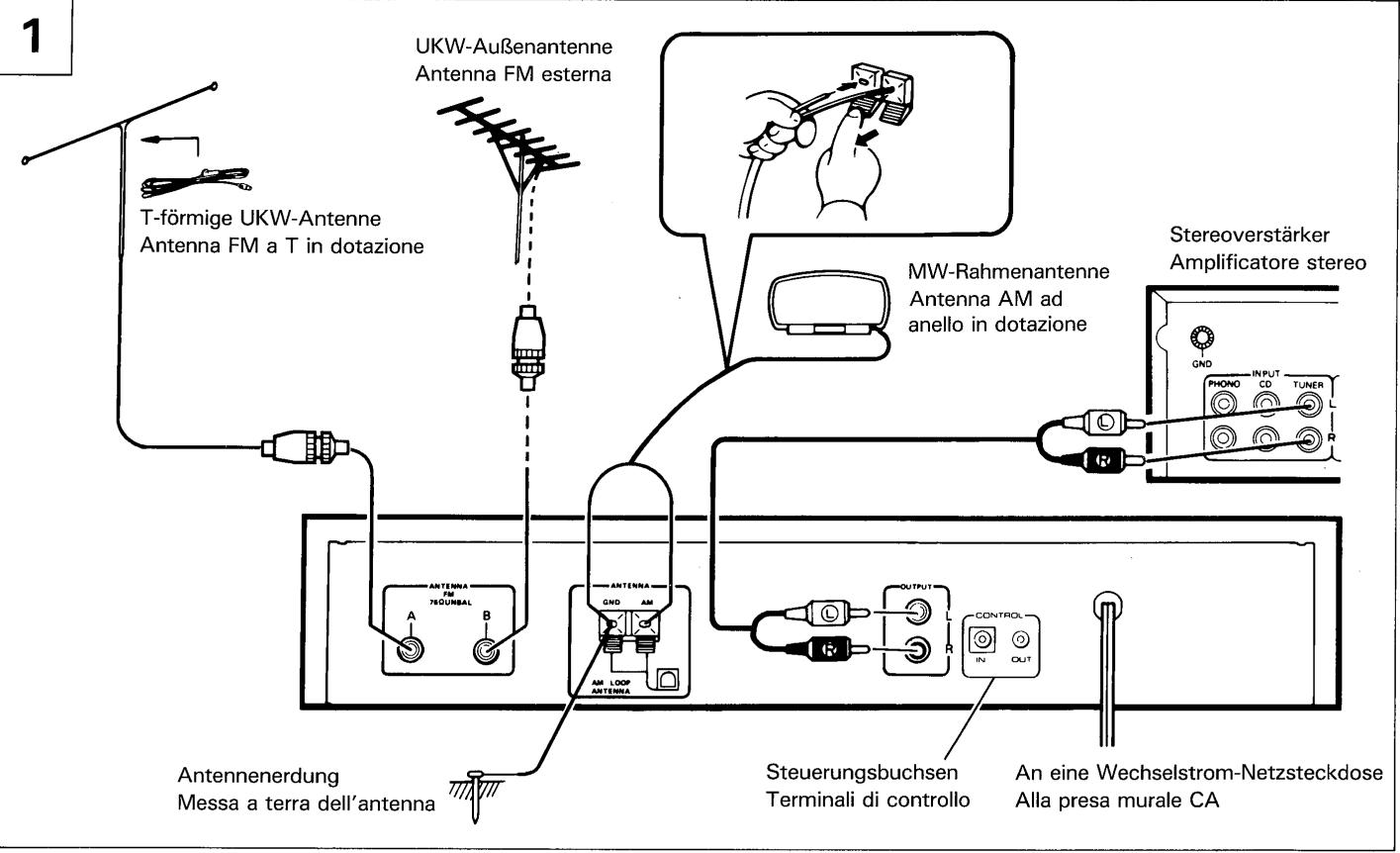

Bornes de commande (voir fig. 1, page 6)

Lors d'une utilisation avec un composant Pioneer qui porte la marque, raccorder la borne CONTROL IN du panneau arrière du tuner à la borne CONTROL OUT du composant en utilisant le cordon de commande fourni. Cela permet de contrôler le tuner depuis une certaine distance, avec l'unité de télécommande fournie avec le composant. Lorsque cette caractéristique n'est pas utilisée, cette connexion est inutile.

• L'unité de télécommande peut être utilisée pour les opérations de sélection de gamme, de syntonisation de station préenregistrée et de syntonisation ascendante/descendante.
• Se reporter au mode d'emploi du composant stéréo pour les instructions concernant la connexion et l'utilisation.

La réception radio n'est pas possible à moins que l'antenne soit correctement raccordée.

L'intensité des signaux d'émission varie d'une région à l'autre. La propagation du signal est tout particulièrement médiocre dans les zones métropolitaines où il y a de nombreux hauts bâtiments et dans les zones montagneuses. Une installation correcte de l'antenne est vitale à une bonne réception.

Antenne AM

L'antenne à boucle AM fournie avec le tuner doit être branchée aux bornes d'antenne AM. L'antenne doit être placée à une certaine distance du tuner et elle ne doit pas toucher d'objets métalliques. Éviter de la placer près de lecteurs de CD, d'ordinateurs personnels, de téléviseurs et autres appareils générant des fréquences radio.

Installation de l'antenne AM (voir fig. 2, page 8)

• Insérer la boucle qui se trouve en bas de l'antenne dans l'orifice sur le pied.
• Pour fixer l'antenne de manière permanente, visser le pied à un mur ou à un montant avant de l'assembler (fixer l'antenne dans le sens qui donne la meilleure réception).
• Placer l'antenne sur une surface à niveau et la tourner pour déterminer l'orientation qui donne la meilleure réception.

Installation de l'antenne à boucle AM

Boucle Pied

③ Orifice ④ Câble d'entrée

En/Fr

Connexion de l'antenne à boucle AM (voir fig. 3)

L'antenne à boucle AM accessoire doit être branchée pour garantir une réception correcte.

① Enfoncer. ② Insérer le câble dans le trou. ③ Relâcher.

Antenne AM intérieure

Préparer un câble à revêtement en vinyle (5 à 6 mètres de longueur). Fixer une de ses extrémités à la borne AM et l'autre à un mur ou un autre emplacement élevé.

Antenne AM extérieure

Si la réception n'est toujours pas satisfaisante lorsqu'une descente d'antenne a été installée à l'intérieur, tendre un câble à revêtement en vinyle et le fixer à l'extérieur.

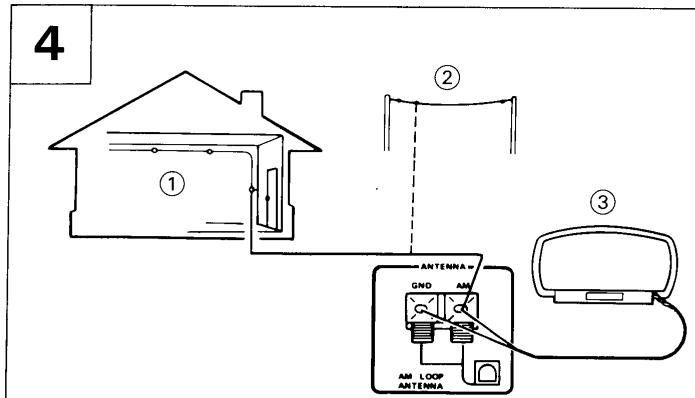

Connexion de l'antenne AM externe (voir fig. 4)

① Antenne AM intérieure ② Antenne AM extérieure ③ Antenne à boucle AM

Remarque:

Ne pas détacher l'antenne à boucle AM lors de l'utilisation d'une antenne AM externe.

Fixation de l'antenne FM de type t (voir fig. 5)

Brancher l'antenne FM de type T accessoire aux bornes FM. Déplier complètement l'antenne et la fixer à un mur, etc.

Déplier les deux extrémités.

L'antenne FM de type T accessoire doit être branchée pour garantir une réception correcte.

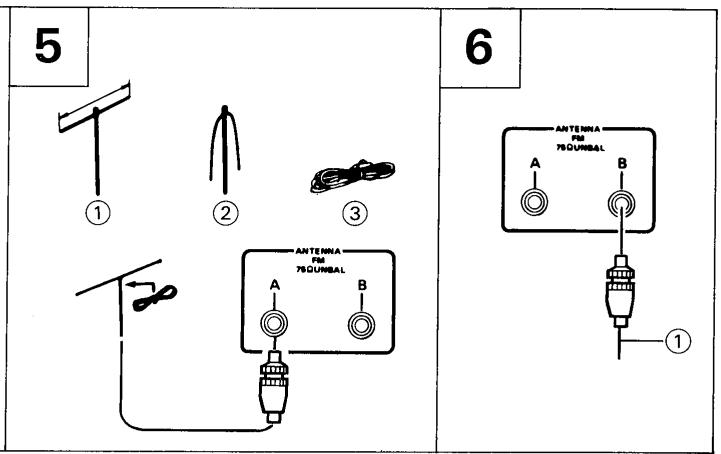

Installation d'une antenne FM externe (voir fig. 6)

Utiliser une antenne externe lorsque les signaux de la station sont faibles et ne peuvent pas être captés par l'antenne FM de type T accessoire ou lorsque le son entendu est accompagné d'une grande quantité de parasites.

① Câble coaxial de 75

① Interrupteur/indicateur d'alimentation (POWER) en attente/activée (STANDBY/ON)

Lorsque l'appareil est sous tension, l'indicateur s'allume.

ON............ Lorsque l'interrupteur est réglé sur la position ON, l'alimentation est fournie et l'appareil devient opérationnel.

STANDBY.. Lorsque l'interrupteur est réglé sur la position STANDBY, l'alimentation principale est coupée et l'appareil n'est plus complètement opérationnel. Un minuscule courant alimente l'appareil pour le maintenir prêt au fonctionnement.

Remarque:

• La mémoire est alimentée tant que le cordon d'alimentation est branché.
• Si le cordon d'alimentation est débranché, la mémoire est conservée pendant plusieurs jours.

② Touche de mode multiplex (MPX MODE)

Le mode change comme suit chaque fois que cette touche est enfoncée:

Cette touche n'affecte pas la réception AM.

STEREO ou MONO est automatiquement sélectionné, selon la station d'émission.

L'indicateur AUTO s'allume.

Remarque:

Lorsque le niveau du signal est trop faible pour la réception, la sortie du son est automatiquement mise en sourdine.

Pour recevoir des émissions stéréo en monaural.

L'indicateur MONO s'allume.

Remarque:

Le réglage de cette touche est stocké pour chaque station dans la mémoire des stations.

③ Touche ANT a/b

Sélectionne entre deux antennes connectées aux bornes A et B d'antenne FM. L'indicateur ANT- ou ANT- s'allume.

Remarque:

Le réglage de cette touche est stocké pour chaque station dans la mémoire des stations.

Touche d'atténuateur fréquence radio (RF ATT)

Régler cet interrupteur sur la position ON lors de la réception de signaux FM forts (stations proches) pour réduire la distorsion du son (l'indicateur [RF ATT] s'allume).

Normalement cette touche doit être sur la position OFF.

Cette touche n'affecte pas la réception AM.

REMARQUE:

Le réglage de cette touche est stocké pour chaque station dans la mémoire des stations.

Touches de sélecteur de bande (BAND)

FM:

Appuyer sur cette touche pour recevoir des émissions FM.

AM:

Appuyer sur cette touche pour recevoir des émissions AM.

Touche de bande FI (IF BAND)

Chaque fois que cette touche est enfoncée, la largeur de bande du circuit FI est commutée entre "normale" et "super étroite" pour la bande FM.

La largeur de bande sélectionnée est affichée comme suit:

L'indicateur NORMAL ou SUPER NARROW s'allume.

Régler sur SUPER NARROW en cas d'interférences d'autres stations.

Cette touche n'affecte pas la réception AM.

REMARQUE:

Le réglage de cette touche est stocké pour chaque station dans la mémoire de stations.

Touche de mémoire (MEMORY)

L'utiliser pour préregler des stations dans le mode d'affichage de fréquence ou le mode d'affichage PS.

L'utiliser également pour la mémorisation manuelle de nom de station d'émission FM, la recherche PS et la recherche de type de programme.

(8) Touches de syntonisation ascendante/descendante (TUNING UP/DOWN)

Dans le mode de fréquence (émissions AM, FM):

Les utiliser pour recevoir une émission. Appuyer sur les touches UP/DOWN et la fréquence affichée change.

(SYNTONISATION ACCELEREE A 3 VITESSES).

Dans le mode PS ou PTY (émissions FM seulement):

En général, une pression sur les touches UP/DOWN affiche et fait changer la fréquence. Après quoi, quand une émission est reçue, si cette station d'émission transmet des données PS et PTY, le mode d'affichage se commute automatiquement sur celui de PS et PTY.

Elles sont également utilisées pour la recherche de caractère et la sélection de type de programme dans le mode de mémoire de nom de station manuelle, la recherche PS et le mode de recherche de type de programme.

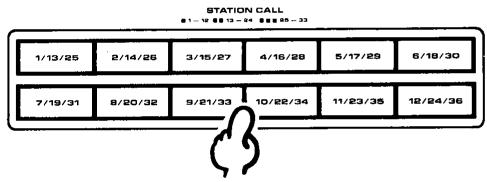

Touches de rappel de station (STATION CALL)

Utiliser ces touches pour prérégler les stations et pour recevoir des stations déjà prérégliées.

Touche de mode d'affichage (DISPLAY MODE (FREQ/PS/PTY))

L'utiliser pour passer d'un mode d'affichage à un autre.

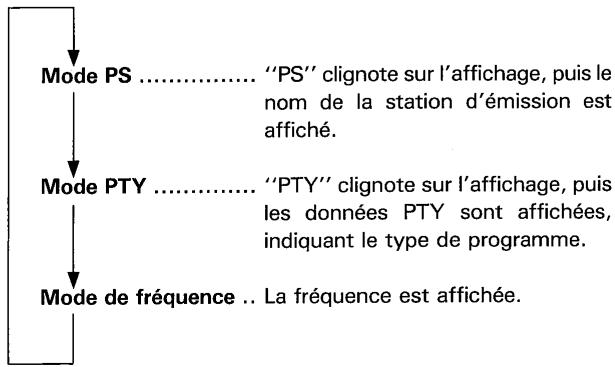

Chaque fois qu'elle est enfoncée, l'affichage change dans l'ordre suivant.

Mode PS:

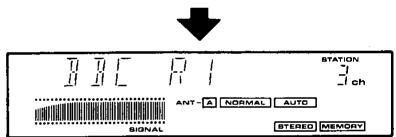

Durant la réception d'une émission FM, le PS (nom de service de programme) est affiché.

Mode PTY:

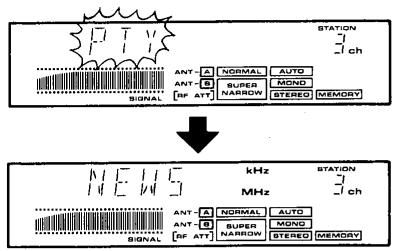

Durant la réception d'une émission FM, le PTY (type de programme) est affiché.

Mode FREQ:

La gamme et la fréquence de la station reçue sont affichées.

L'utiliser pendant la réception d'une émission FM.

Dans le mode PS :

Si la touche est brièvement enfoncée, "SEARCH" est affiché et le mode se commute sur la recherche de nom de station.

Lorsque le numéro d'appel de station est affiché, si la touche est enfoncée pendant quelques secondes, "INPUT" est affiché et le mode se commute sur l'introduction de nom de station manuelle.

Dans le mode PTY:

Appuyer sur la touche, "SEARCH" est affiché et le mode se commuté sur la recherche de type de programme.

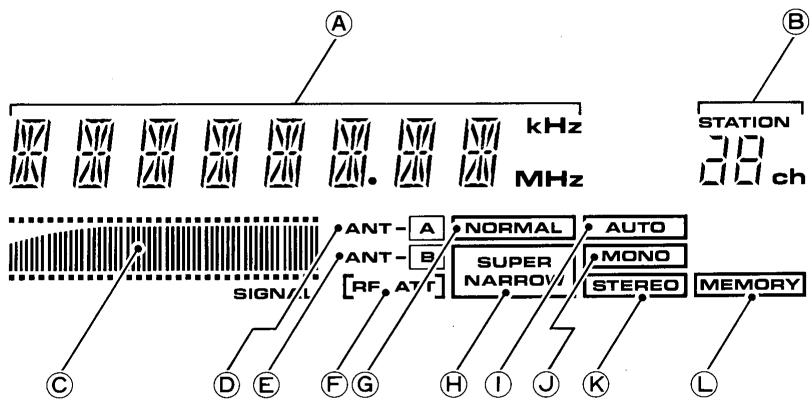

Affichage d'exploitation

Pendant la réception d'une émission FM, chaque fois que vous appuyez sur la touche DISPLAY MODE, l'affichage change comme suit:

Mode PS:

Le nom de la station (PS: nom de service de programme) est affiché durant la réception.

Lors du stockage d'une station dans la mémoire de nom de station manuelle, les données PS et les noms de stations sont tout d'abord affichés alternativement, puis l'affichage de nom de station prend la priorité.

Mode

L'émission PTY (type de programme) est affichée durant la réception.

N E W

Mode FREQ: La gamme et la fréquence de la station reçue sont affichées.

1111MHz

Lorsqu'une touche de rappel de station (STATION CALL) est enfoncée, il indique le numéro du canal correspondant.

C Indicateur de SIGNAL

En/Fr

S'allume lorsque A est sélectionné avec la touche ANT A/B.

Indicateur ANT B

S'allume lorsque B est sélectionné avec la touche ANT A/B.

Indicateur d'atténuateur fréquence radio (RF ATT)

Reste allumé pendant que la touche RF ATT est enclenchée.

Indicateur NORMAL

Reste allumé pendant que la touche IF BAND est réglée sur la position NORMAL.

Indicateur de gamme super étroite (SUPER NARROW)

Reste allumé pendant que la touche IF BAND est régée sur la position SUPER NARROW.

Indicateur AUTO

Reste allumé pendant que la touche MPX MODE est régée sur la position AUTO.

Indicateur MONO

Reste allumé pendant que la touche MPX MODE est réglée sur la position MONO.

Indicateur STEREO

S'allume lorsqu'une émission stéréo est reçue.

(L'indicateur ne s'allume pas lorsque la touche MPX MODE est réglée sur la position MONO).

Indicateur de mémoire (MEMORY)

Lors du préréglage d'une station, appuyer sur la touche MEMORY et cet indicateur s'allume pendant quelques secondes.

2. Appuyer sur la touche du sélecteur de bande (BAND) ⑤ désirée.

• Durant la réception d'une émission AM, "AM" et la fréquence sont affichés.
• Pendant la réception d'une émission FM, "FM" et la fréquence sont affichés. Ils sont suivis de l'affichage des données PS ou PTY, selon celles qui sont reçues.

3. Pendant la réception d'une émission FM, utiliser la touche de changement d'antenne (ANT a/b) ③ pour sélectionner l'antenne, a ou b, qui pointe vers la station en cours de réception. (lors de l'utilisation d'une seule antenne, sélectionner la borne connectée).

L'antenne sélectionnée est indiquée sur l'affichage.

Syntonisation par pas

Appuyer sur la touche TUNING UP ou DOWN et la relâcher rapidement. La fréquence change d'un pas chaque fois que la touche est enfoncée. Appuyer le nombre de fois nécessaire pour syntoniser la station désirée. Les pas changent de la manière suivante.

FM: 0,05 MHz, AM: 9 kHz

Syntonisation automatique

Appuyer sur la touche TUNING UP ou DOWN jusqu'à ce que la fréquence commence à changer, puis la relâcher. Le tuner recherche automatiquement une station d'émission et s'arrête lorsqu'il en trouve une. Pour rechercher une autre station, appuyer de nouveau sur la touche.

Syntonisation manuelle à grande vitesse

Maintenir la touche TUNING UP ou DOWN enfoncée. La fréquence change continuellement et s'arrête lorsque la touche est relâchée.

Lors de la réception d'émissions FM

• Lorsque des stations adjacentes interfèrent avec la réception, appuyer sur la touche IF BAND ⑥ pour faire s'allumer l'indicateur SUPER NARROW.
• S'il y a une distorsion parce que le signal radio est trop fort, appuyez sur la touche d'attenuateur FR (RF ATT) ④ pour faire s'allumer l'indicateur [RF ATT].
• S'il y a beaucoup de parasitage durant la réception d'une émission stéréo FM, appuyez sur la touche de mode de multiplexage MPX MODE ② pour faire s'allumer l'indicateur [MONO]. Le fait de passer à la réception monophonique produit une meilleure réception.

Remarques sur la syntaxisation automatique

• Du fait de la haute sensibilité de cet appareil, il peut s'arrêter automatiquement même à des stations étrangères très faibles. Cela peut également se produire à cause des parasites radio agglomératifs émis dans les villes.
• Pendant la réception d'une émission AM, si l'appareil s'arrête fréquemment lors du pré-réglage de stations par syntonisation automatique, il est possible de syntoniser automatiquement seulement les stations locales fortes en changeant l'orientation de l'antenne à boucle ou en la pliant.

Après le prépréréglage, ramener l'antenne à boucle sur la position initiale où elle pointe dans la COMMUNE direction. - Préréglage des stations extrêmement faibles par syntonisation manuelle.

Indicateur de signal

Lorsqu'aucun segment de l'indicateur de signal n'est allumé, la réception n'est pas possible même si la fréquence de syntonisation est correcte. Cela parce que l'entrée à la borne d'antenne est trop faible. Vérifier si le câble d'antenne est fermement branché. S'il l'est, consulter le distributeur le plus proche et installer une antenne extérieure.

Préréglage de stations FM et AM

12 stations FM et AM peuvent être préréglées dans le Mode 1, 12 stations dans le Mode 2 et 12 stations dans le Mode 3, soit un total de 36 stations.

Mode 1: 1 - 12

Mode 2:13-24

Mode 3:25-36

2. Utiliser les touches de sélecteur de bande (BAND) ⑤ pour sélectionner la bande de réception soit FM soit AM.

• Pendant la réception d'une émission AM, "AM" et la fréquence sont affichés.
• Pendant la réception d'une émission FM, "FM" et la fréquence sont affichés. Ils sont suivis par l'affichage des données PS ou PTY, selon celles qui sont reçues.

3. Syntoniser la station désirée avec les touches de symtonisation ascendante/descendante (TUNING UP/DOWN) ⑧.

Le mode actuel sélectionné avec la touche IF BAND ⑥, la touche MPX MODE ②, la touche ANT A/B ③ et la touche RF ATT ④ est mémorisé avec la fréquence de la station.

4. Appuyer sur la touche de mémoire (MEMORY) ⑦.

L'indicateur s'allume pendant quelques secondes. - Si l'affichage est celui du mode PTY pendant la réception d'une émission FM, l'indicateur ne s'allume pas, même si la touche MEMORY est enfoncée.

Commuter, à ce moment-là, sur le mode de fréquence ou le mode PS avec la touche DISPLAY MODE.

• La mise en mémoire n'est pas possible une fois que l'indicateur s'éteint. Dans ce cas, appuyer de nouveau sur la touche MEMORY.
• Si la touche est enfoncée de nouveau pendant que l'indicateur est allumé, la fonction de mémoire est annulée.

5. Pendant que l'indicateur MEMORY est allumé, appuyer sur la touche de rappel de station (station CALL) ⑨ désirée.

Pendant que l'indicateur est allumé, appuyer sur la touche correspondant à la station à prérégler ou à re-prérégler.

Lors du préréglage d'une station dans le mode 1 (par exemple préréglage d'une station sur le No. 9):

En appuyant une fois sur la touche de rappel de station, la station est préréglée dans le mode 1.

Appuyer une fois

Numéro de touche de rappel de station

Lors du préréglage d'une station dans le mode 2 (par exemple préréglage d'une station sur le No. 21):

En appuyant deux fois sur la touche de rappel de station, la station est préréglée dans le mode 2.

Appuyer deux fois

Numéro de touche de rappel de station

Lors du préréglage d'une station dans le mode 3 (par exemple préréglage d'une station sur le No. 33):

En appuyant trois fois sur la touche de rappel de station, la station est préréglée dans le mode 3.

Affichage de fréquence Appuyer trois fois Numéro de touche de rappel de station

Après avoir appuyé sur la touche de rappel de station (STATION CALL) ⑨, l'indicateur [MEMORY] clignote pendant quelques secondes, puis la station est mémorisée. Si une touche autre que les touches ⑥, ②, ③ et ④ est enfoncée pendant que l'indicateur [MEMORY] clignote, la station n'est pas mémorisée.

• Le canal préréglé sélectionné est affiché et l'indicateur [MEMORY] s'éteint. Cela compte la procédure de prééglage.
• Noter les stations préréglées sur le "Mémo" des touches STATION CALL (page 35) et l'utiliser comme ↔

Remarques sur le préréglage

• Si une station est mémorisée avec une touche STATION CALL ⑨ sur une position où une station était déjà mémorisée, le contenu précédent est effacé et les nouvelles données sont mises en mémoire.
• Si des stations préreglées sont effacées, répéter la procédure de préreglage depuis le début.

Appuyer sur la touche station CALL ⑨ où la station désirée a été mémorisée.

• Pour écouter une station du mode 1, appuyer une fois sur la touche, pour écouter une station du mode 2, deux fois et pour écouter une station du mode 3, trois fois.
• En appuyant sur les touches STATION CALL (9), le numéro d'appel de station et la fréquence seront affichés.

Remarque:

Pour, par exemple, recevoir la station mémorisée sur la touche STATION CALL "13" pendant l'écoute de la station mémorisée sur la touche "9", appuyer deux fois sur la touche "1/13/25".

De cette manière, une réception simple et précise de toute station désirée est possible.

Remarque:

• Le contenu des touches STATION CALL (9) est conservé pendant plusieurs jours, même lorsque le cordon d'alimentation du tuner est débranché.
• Si une station préenregistrée a été effacée, la régler.

Mémoire de la dernière station

• Lorsque l'interrupteur d'alimentation (POWER) ① est enfoncé pour permettre le tuner sous tension, la dernière station reçue avant que l'alimentation soit coupée est de nouveau reçue.
• Lorsque le tuner est sous tension, si une touche de sélecteur de bande (BAND) (5) est enfoncée, la première station reçue sur cette bande est de nouveau reçue.

Qu'est-ce que le RDS (système de données radio)

Dans le système RDS, les stations de radio FM transmettent des informations telles que le nom de la station et le type de programme en plus des signaux audio. Cette unité indique le PS: données du nom de Service de Programme (nom de la station de radio) et le PTY: données du Type de Programme (format) sur la section d'affichage.

Données PS (nom de service de programme)

• C'est le nom de la station d'émission transmis par une station d'émission FM.

Données PTY (type de programme)

• Ces données indiquent le type de programme pendant la réception d'une émission FM.

Les 15 titres de données PTY suivants sont transmis.

Courts exposés de faits, événements et opinions exprimées publiquement, reportages et actualités.

Affaires courantes

Programme sur les événements actuels, développant les informations. Styles de présentation, y compris documentaires, débats, analyses.

Renseignements

Renseignements et conseils généraux, y compris les rapports/prévisions météorologiques, les problèmes de consommateurs, l'assistance médicale, etc.

Sport:

Programme concerné par tous les aspects du sport.

Éducation:

Programme destiné principalement à éduquer, dont l'objet formel est fondamental.

Toutes les pièces et feuilletons radiophoniques.

Culture:

Aspects de la culture nationale ou régionale, y compris la religion, la philosophie, les sciences sociales, la langue, le théâtre, etc.

Programmes sur les sciences naturelles et la technologie.

Divers (varied):

Programmes basés principalement sur la parole, de divertissement léger, comme eux-concours, yeux de groupes, interviews de personnalités, comédie et satire.

Musique commerciale populaire actuelle, représentant souvent le hit parade des ventes de disques.

Musique modèle contemporaine, généralement écrite et exécutée par de jeunes musiciens.

Reception d'une emission RDS (système de données radio)

(Middle of the Road Music). Musique d'écoute facile, souvent vocale et généralement de courte durée (< 5mn))

Musique classique approuvée par les non spécialistes. La musique instrumentale et les chœurs en sont un exemple.

Exécutions de majestueuses œuvres orchestrales, symphonies, musique de chambre, etc., y compris l'opéra.

Styles de musique autres que les catégories ci-dessus. Jazz, R & B, Folk, Country et Reggae, par exemple.

2. Recevoir une émission FM.

"FM" et la fréquence sont affichés.

Si la station d'émission reçue transmet des données PS ou PTY, elles sont automatiquement affichées après l'affichage de fréquence. Avec l'affichage de données PS, lorsqu'un nom de station est stocké dans la mémoire de nom de station manuelle, l'affichage alterne entre les données PS et le nom de station mémorisé, après quoi l'affichage du nom de station mémorisé prend la priorité.

Remarque:

• Lorsque la réception de données PS et PTY n'est pas possible du fait de mauvaises conditions de réception ou pendant la réception d'une émission sans données PS ou PTY, le mode se commute sur fréquence.
• Lorsque les conditions de réception sont mauvaises, ce qui fait qu'aucune donnée PS ou PTY n'est affichée, utiliser les touches RF ATT et IF BAND pour obtenir le son le plus confortable.

Après quoi, lorsque le mode d'affichage est changé en utilisant la touche DISPLAY MODE, les données PS et PTY sont affichées.

Mémorisation d'un nom de station FM désiré (mémoire manuelle de nom de station)

Pour recevoir une émission FM à partir d'une station qui ne transmet pas son nom, vous pouvez utiliser quatre caractères pour créer un nom de votre choix à stocker en mémoire. (Dix stations au maximum peuvent être mémorisées).

Remarque:

La mémoire de nom de station manuelle ne fonctionne qu'avec des stations FM préréglées en mémoire.

(1)

1. Régler l'interrupteur d'alimentation (POWER) sur la position ON.
2. Appuyer sur une touche d'appel de station pour recevoir une station FM.
3. Appuyer sur la touche DISPLAY MODE pour sélectionner le mode PS.

Une fois "PS" affiché, si "ERROR" apparait à son tour, continuer comme suit.

1. Lorsque l'affichage est celui du mode PS, appuyer sur la touche de nom de station (STATION NAME) pendant 2 secondes ou plus.

"INPUT" s'allume sur l'affichage et le mode passe à la mémoire manuelle.

1. Pendant que "INPUT" est affiché, appuyer sur les touches TUNING UP/DOWN pour introduire le caractère désiré.

L'introduire de la manière suivante.

Le premier caractère de l'affichage change chaque fois que les touches TUNING UP/DOWN sont enfoncées. Sélectionner le caractère désiré. Lorsque le caractère désiré a été sélectionné, appuyer sur la touche de mémoire.

Cela mémorise le premier caractère. Le caractère suivant à sauvegarder doit être entré.

Répéter cette procédure jusqu'à ce que les quatre caractères soient mémorisés.

Remarque:

• Lorsque vous effectuez l'entrée manuelle, si dix stations sont déjà mémorisées, "FULL" est affiché puis le mode passe à FREQ.
• Pour effacer un nom de station introduit manuellement, utiliser tout d'abord une touche STATION CALL pour sélectionner la station d'émission dans laquelle le nom de station à effacer est stocké. Appuyer ensuite sur la touche MEMORY, puis appuyer sur la touche STATION CALL du canal à effacer.
• Noter, pour une utilisation plus pratique, les noms mémorisés sur le "Mémo" des touches STATION CALL de la page 35.
• Des stations d'émission transmettant des données PS peuvent également être stockées dans une mémoire de nom de station manuelle.

Dans ce cas, l'affichage du nom de la station d'émission mémoireisée manuellement prend la priorité.

Rappel d'un nom de station d'émission FM (recherche PS)

Des stations d'émission peuvent être appelées en utilisant des noms de stations d'émission FM.

• Ce nom sera recherché s'il figure dans la mémoire des noms de stations manuelles.
• Si aucun poste de diffusion ne commence par le caractère spécifié, "NO DATA" est affiché, et l'affichage revient à celui de la procédure 3.
• Régler l'interrupteur d'alimentation (POWER) sur la position ON.
• Recevoir une émission FM.
• Appuyer sur la touche DISPLAY MODE pour sélectionner le mode PS.
• Appuyer sur la touche STATION NAME once. "SEARCH" s'allume sur l'affichage.
• Pendant l'affichage "SEARCH", appuyer sur les touches TUNING UP/DOWN pour introduire le premier caractère du nom de station d'émission à rappeler.

Rechercher le premier caractère avec les touches TUNING UP/DOWN. Lorsque vous le trouvez, appuyez sur la touche MEMORY.

La recherche commence.

Les stations dont le nom commence par le caractère entré sont automatiquement reçues. S'il y a plusieurs stations commençant par le même caractère, elles sont reçues les unes après les autres pendant 5 secondes chacune, en commençant par l'une des stations préregliées. Lorsque vous entendez la station que vous désirez, appuyez sur la touche MEMORY. La recherche s'arrête et la réception de la station se poursuit.

Pour arrêter l'opération de recherche pendant qu'elle est en cours, une pression sur la touche STATION NAME ramène à l'étape 3 de la procédure.

Remarque:

• Ce nom sera recherché s'il se trouve dans la mémoire de nom de station manuelle.
• Si aucune station ne commence par le caractère spécifique, "NO DATA" apparaît et l'affichage revient à l'étape 3 de la procédure.

Recherche d'un Programme Désiré par Type de Programme (Recherche de Type de Programme)

Vous pouvez rechercher les émissions FM d'un type de programme désiré (PTY)

2. 3.

DISPLAY MODE

1. Régler l'interrupteur d'alimentation (POWER) sur la position ON.
2. Recevoir une émission FM.
3. Appuyer sur la touche DISPLAY MODE pour sélectionner le mode PTY.

"PTY" clignote sur l'affichage, à la suite de quoi le type de programme est affiché.

1. Appuyer sur la touche STATION NAME. "SEARCH" s'allume sur l'affichage.
2. Sélectionner le type de programme désiré avec les touches TUNING UP/DOWN.
3. Lorsque le type de programme désiré est affiché, appuyer sur la touche MEMORY.

La recherche commence.

Les stations conformes au type de programme entrées sont automatiquement reçues. Si plusieurs stations du même type de programme sont trouvées, elles sont reçues les unes après les autres pendant 5 secondes chacune, en commençant par n'importe laquelle des stations préreglées. Lorsque vous entendez la station que vous désirez, appuyez sur la touche MEMORY. La recherche s'arrête et la réception de la station se poursuit.

Remarque:

Si aucune station n'est du type de programme spécifique, "NO TYPE" apparait et l'affichage revient à l'étape 3 de la procédure.

Nous vous recommendons de noter les stations préreglées.

Touche S.C.	●	1	2	3	4	5	6
PS (Nom de service de programme)
Nom des stations entrées manuellement
Fréquences
Touche S.C.	●	7	8	9	10	11	12
PS (Nom de service de programme)
Nom des stations entrées manuellement
Fréquences
Touche S.C.	●●	13	14	15	16	17	18
PS (Nom de service de programme)
Nom des stations entrées manuellement
Fréquences
Touche S.C.	●●	19	20	21	22	23	24
PS (Nom de service de programme)
Nom des stations entrées manuellement
Fréquences
Touche S.C.	●●●	25	26	27	28	29	30
PS (Nom de service de programme)
Nom des stations entrées manuellement
Fréquences
Touche S.C.	●●●	31	32	33	34	35	36
PS (Nom de service de programme)
Nom des stations entrées manuellement
Fréquences

Des erreurs de manipulation sont souvent prises pour une défaillance ou un mauvais fonctionnement. En présence d'une difficulté apparente, prière de passer en revue les points suivants. Comme la difficulté peut également provenir d'un autre composant, on examinera ceux-ci ainsi que les autres appareils électriques utilisés en même temps.

Si on ne parvient pas à porter remède à la difficulté, prière de s'adresser au centre de service ou au concessionnaire PIONEER le plus proche.

Symptôme	Cause probable	Remède proposé
Pas d'alimentation.	• Le cordon d'alimentation est-il débranché?	• Rebrancher le cordon d'alimentation
Pas de son.	• L'un des cordons de sortie est-il débranché ou incorrectly branché? • L'antenne est-elle débranchée ou la connexion est-elle lâche? • Le cordon d'alimentation a-t-il été débranché pendant plusieurs jours? (la mémoire des stations a été perdue). • Les signaux sont-ils faibles et la réception médiocre? • La touche ANT A/B est réglée sur la mauvaise antenne.	• Les brancher correctement aux bornes TUNER de l' amplificateur. • Brancher correctement l'antenne. • Mémoriser de nouveau les stations préréglées. • Régler la touche MPX MODE sur la position MONO. (L'émission sera reçue en monaural). • La régler sur l'antenne pointant dans le sens de la station d'émission.
Parasites.	• La station est-elle correctement symtonisée sur la féquence correcte? • L'antenne est-elle débranchée ou la connexion est-elle lâche?	• Syntoniser correctement la station. • Brancher correctement l'antenne.
Distorsion du son	[Sur la gamme FM] • L'antenne FM de type T n'a pas été déployée ou elle n'est pas correctement orientée. • Les signaux sont-ils faibles et la réception médiocre? • Mème bien que le signal soit faible, le circuit d'atténuation de féquence radio (RF ATT) est activé. • Parasites statiques provenant d'autres apparciels (ou d'automobiles) ou réflexion de propagation diversifiée (ondes radio répercutées par des montagnes et de hauts bâtiments et donc non reçues directement). [Sur la gamme AM] • Mauvais positionnement de l'antenne à boucle AM? • L'antenne à boucle AM fournie est en contact avec l'apparil. • Le signal est-il faible et la réception médiocre? • Parasites provenant d'autres apparciels électriques (éclairages fluorescents/moteurs).	• Déployer à fond les deux extrémités et orienter l'antenne dans le sens qui donne la meilleure réception. • Remplacer l'antenne FM de type T fournie par une antenne extérieure. • Régler la touche MPX MODE sur la position MONO. (L'émission sera reçue en monaural). • Régler la touche RF ATT sur la position OFF. • Essayer de changer l'emplacement d'installation de l'antenne. Si une antenne extérieure est utilisée, l'éloigner de la rue. • Changer l'orientation de l'antenne et la régler sur la position donnant la meilleure réception. • Eloigner l'antenne à boucle de l'appareil. • Installer et brancher une antenne AM externe etmettre l'appareil à la terre. • Arrête d'utiliser les apparciels générant les parasites ou les éloigner.
Émissions stéreo FM non reçues en stéreo.	• L'entrée à l'antenne est insuffisante du fait des signaux d'émission qui sont faibles. • L'apparil n'est pas correctement symtonisé sur la féquence de la station d'émission. • La touche MPX MODE est réglée sur la position MONO.	• Utiliser une antenne FM à éléments multiples. • Syntoniser correctement la féquence. • Régler la touche MPX MODE sur la position AUTO.

Un fonctionnement anormal de cet appareil peut être du à l'éclairage, l'électricité statique, ou toute autre interference externe. Pour que l'appareil fonctionne à nouveau normalement, l'éteindre et le rallumer, ou débrancher le cordon d'alimentation CA et le rebrancher.

Entretien des surfaces exterieures

• Se servir d'un linge à polir ou d'un chiffon sec pour enlever la poussière ou les souillures.
• Si les surfaces sont très sales, les frotter avec un linge doux trempé dans un détrempe neutre, dilué dans cinq ou six fois son volume d'eau et bien essoré, puis essuyer convenablement les surfaces. Ne pas utiliser de cire ou de produit pour meubles.
• Ne jamais utiliser de diluant pour peinture, de benzine ou d'insecticide en atomiseur sur ou à proximité de l'appareil, car ses surfaces en seraient endommagées.

Gamme de fréquences 87,5 MHz à 108 MHz

Sensibilité utilisée

NORMAL Mono: 12,1 dBf, IHF (1,1 V/75 Ω)

Seuil de sensibilité 50 dB

NORMAL Mono: 16,2 dBf, IHF (1,8 V/75 Ω)

Stereo: 36,2 dBf, IHF (17,7 V/75 Ω)

Sensibilité (DIN)

NORMAL Mono: 0,9 V / 75

Stereo: 28 V / 75

Rapport signal/bruit. Mono: 83 dB (à 80 dBf)

Stéréo: 78 dB (à 80 dBf)

Rapport signal/bruit (DIN)....... Mono: 72 dB

Stereo: 65 dB

Distorsion (à 80 dB)

Normal. Mono: 0,06 % (1 kHz)

Stereo: 0,15 % (1 kHz)

Super étroite (SUPER NARROW)....... Mono: 0,2 % (1 kHz)

Stereo: 0,8 % (1 kHz)

Sélectivité de canal alterné

40 dB (20 Hz à 10 kHz)

Réponse en fréquence +0,4 dB (20 Hz à 15 kHz)

Rapport de réponse image. 80 dB

Rapport de réponse FI 90 dB

Rapport de suppression AM 60 dB

Rapport de réponse non sélective 70 dB

Rapport de produit de sous-porteuse 55 dB

Seuil de sourdine. 23,2 dBf (4,0 V / 75)

Entrée d'antenne 75Ω, asymétrique

Section tuner AM

Gamme de fréquences 531 kHz à 1.602 kHz (pas de 9 kHz)

Sensibilité (IHF, antenne à boucle) 300 V/m

Sélectivité 40 dB

Rapport signal/bruit. 50 dB

Rapport de réponse image. 40 dB

Rapport de réponse FI 50 dB

Antenne à boucle

Section audio

Sortie (niveau/impédance)

FM (modulation 100%) 650 mV/0,9 kΩ

AM (modulation 30%) 150 mV/0,9 kΩ

Généralités

Alimentation CA 220 - 230 V, 50/60 Hz

Consommation 20 W

Poids (sans emballage) 3,5 kg

Pièces fournies

Antenne FM de type T 1

Antenne à boucle AM. 1

Cordon de connexion avec fiches à broche 1

Mode d'emploi 1

Cordon de commande 1

Remarque:

Aux fins d'amélioration, les caractéristiques techniques et la conception sont susceptibles de modification sans préavis.

Tous droits de reproduction et de traduction réservés.
