Type de produit	Récepteur audio-vidéo
Caractéristiques techniques principales	5.1 canaux, Dolby Digital, DTS, 100 watts par canal
Alimentation électrique	AC 230V, 50/60Hz
Dimensions approximatives	430 x 150 x 380 mm
Poids	8.5 kg
Compatibilités	Compatible avec les formats audio numériques et analogiques
Puissance	100 watts par canal (6 ohms)
Fonctions principales	Entrées HDMI, sortie vidéo composite, tuner FM/AM, réglages de son surround
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées variable selon le marché
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'utilisation
Informations générales	Idéal pour les systèmes home cinéma, plusieurs entrées pour divers appareils

FOIRE AUX QUESTIONS - VSX-D810S PIONEER

Comment connecter le VSX-D810S à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du VSX-D810S à un port HDMI de votre télévision. Assurez-vous que la télévision est réglée sur le bon canal HDMI.

Que faire si le son ne sort pas des haut-parleurs ?

Vérifiez que les haut-parleurs sont correctement connectés aux bornes du récepteur. Assurez-vous également que le récepteur est allumé et que le volume est réglé correctement.

Comment configurer le système de haut-parleurs surround ?

Accédez au menu de configuration du récepteur et sélectionnez l'option 'Configuration des haut-parleurs'. Suivez les instructions à l'écran pour configurer les haut-parleurs surround selon votre disposition.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de réinitialiser le récepteur en débranchant l'alimentation pendant quelques minutes, puis rebranchez-le.

Comment régler les niveaux audio pour chaque haut-parleur ?

Utilisez la fonction 'Balance' et 'Volume' dans le menu audio pour ajuster les niveaux de chaque haut-parleur. Vous pouvez également utiliser un microphone de calibration si le modèle le permet.

Mon récepteur ne détecte pas les signaux HDMI, que faire ?

Assurez-vous que les câbles HDMI sont en bon état et bien connectés. Vérifiez également que les appareils sources sont allumés et configurés pour sortir un signal HDMI.

Comment réinitialiser le VSX-D810S aux paramètres d'usine ?

Pour réinitialiser le récepteur, éteignez-le, puis maintenez enfoncé le bouton 'Input' tout en le rallumant. Continuez à maintenir le bouton enfoncé jusqu'à ce que le panneau affiche 'RESET'.

Puis-je utiliser le VSX-D810S avec des appareils Bluetooth ?

Le VSX-D810S ne dispose pas de Bluetooth intégré. Vous devrez utiliser un adaptateur Bluetooth externe connecté à l'une des entrées audio.

Pourquoi l'image de ma source vidéo est-elle perturbée ?

Vérifiez la connexion des câbles vidéo et assurez-vous qu'ils sont en bon état. Essayez de changer le câble ou d'utiliser un port différent sur le récepteur.

Comment mettre à jour le firmware du VSX-D810S ?

Le VSX-D810S ne dispose pas de mises à jour de firmware disponibles. Assurez-vous d'utiliser le récepteur avec les réglages par défaut pour de meilleures performances.

MODE D'EMPLOI VSX-D810S PIONEER

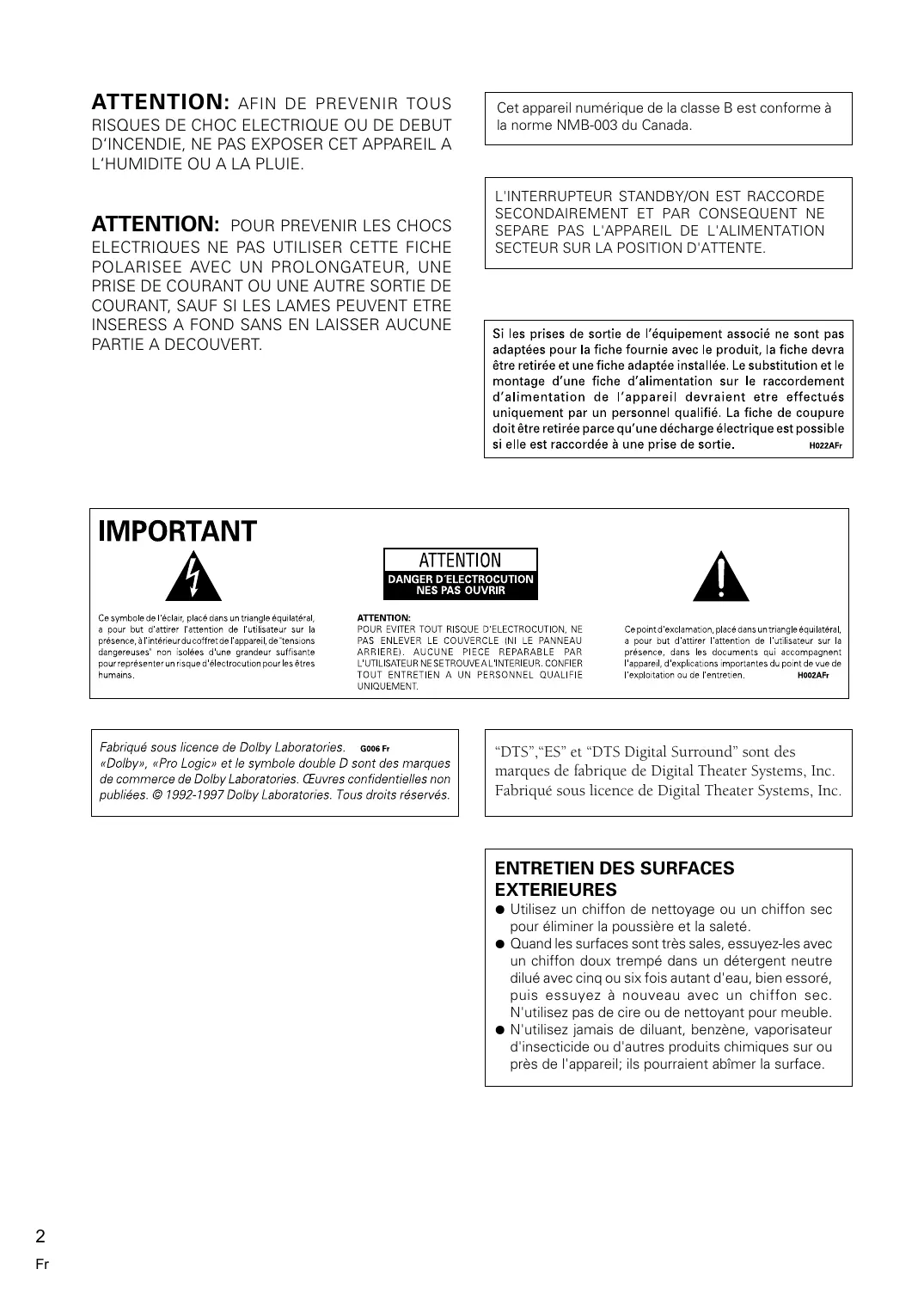

PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSERESS A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

SECTEUR SUR LA POSITION D'ATTENTE. “DTS”,“ES” et “DTS Digital Surround” sont des marques de fabrique de Digital Theater Systems, Inc. Fabriqué sous licence de Digital Theater Systems, Inc.

ENTRETIEN DES SURFACES

EXTERIEURES ¶ Utilisez un chiffon de nettoyage ou un chiffon sec pour éliminer la poussière et la saleté. ¶ Quand les surfaces sont très sales, essuyez-les avec un chiffon doux trempé dans un détergent neutre dilué avec cinq ou six fois autant d'eau, bien essoré, puis essuyez à nouveau avec un chiffon sec. N'utilisez pas de cire ou de nettoyant pour meuble. ¶ N'utilisez jamais de diluant, benzène, vaporisateur d'insecticide ou d'autres produits chimiques sur ou près de l'appareil; ils pourraient abîmer la surface.

Nous vous remercions pour cet achat d'un produit Pioneer. Nous vous demandons de lire soigneusement ce mode d'emploi; vous serez ainsi à même de faire fonctionner l'appareil correctement. Après avoir bien lu le mode d'emploi, rangez-le dans un endroit sûr pour pouvoir vous y référer ultérieurement.

Mode ADVANCED THEATER (Mode Dolby/ DTS) 29 Lecture des signaux DVD 5.1 ch./7.1 ch (5.1 ch pour le VSX-D710S) 29 Mode d'écoute MIDNIGHT 30 Lire d'autres sources 30 Vérification des accessoires fournis 4 Utilisation de ce manuel 4 Installation du récepteur 4 Précautions lors du branchement 4 Insertion des piles 4 Portée de contrôle de la télécommande 4

Raccordement de l'équipement

Panneau avant 21 Afficheur 22 Télécommandes (VSX-D710S/D810S) 23 Télécommandes (VSX-D850S) 25 Affichage LCD (VSX-D850S uniquement) 25

Familiarisation avec les modes son 26 Commutation de l'entrée de signal ANALOG/DIGITAL 28 Lecture de sources à son Dolby Digital ou DTS Sélection d'un mode son 29 Fonctionnement en mode surround 29

Télécommande des autres composants Rappel de codes de préréglage 34 Programmer en utilisant la recherche de code de réglage (VSX-D710S/D810S) 35 Programmer en utilisant la recherche de bibliothèque (VSX-D850S) 35 Programmer en utilisant la recherche de nom de marque (VSX-D850S uniquement) 36 Apprentissage de commandes: d'autres télécommandes 37 Effacement d'un réglage d'une touche de la télécommande 38 Effacement de tous les codes de la télécommande 38 Fonction directe 38 Programmation d'un composant différent sur un bouton MULTI CONTROL 39 Vérification des codes de préréglage 39 Commandes des autres composants Pioneer 39 Commandes des lecteurs CD/MD/CD-R/VCR/ DVD/LD/DVR/platine cassettes 40 Commandes TV par câble/TV par satellite/TV/ DTV 41 Liste des codes de préréglage 42

Affichages et commandes Enregistrement Enregistrement audio ou vidéo 33 MONITOR de l'enregistrement 33 Enregistrement à partir de composants numériques 33 Implantation du son surround 15 Réglage du niveau sonore de chaque canal 20

Accord automatique et manuel 31 Accord par accès direct 31 Mémorisation des stations 32 Rappel de stations mémorisées 32 Cordons audio/vidéo analogiques 5 Cordons coaxiaux/câbles optiques audio 5 Raccordements numériques 5 Exemple de connexion avec un lecteur DVD/LD ou LD 6 Composants audio 7 Composants numériques DVD 7,1 canaux (5,1 canaux pour le modèle VSX-D710S) 8 Composants vidéo 9 Raccordement d’antennes radio 10 Enceintes (VSX-D710S) 11 Enceintes (VSX-D810S/D850S) 12 Positionnement des enceintes 13 Connecter des Amplificateurs Supplémentaires (VSX-D810S/D850S uniquement) 14 Branchement secteur [100 W (0,8 A) max] 14

Utilisation du tuner

Informations techniques et dépannage Dépannage 49 Spécifications 50

Avant le démarrage Vérification des accessoires fournis Précautions lors du branchement Vérifiez que tous les accessoires fournis se trouvent bien dans la boîte d'emballage:

• Piles sèches x 2 (VSX-D710S/D810S : type AA IEC R6P) (VSX-D850S : type AA IEC LR6)
• Unité de télécommande
• Mode d’emploi Veillez bien à ne pas disposer les câbles en les coudant audessus de cette unité. Si les câbles sont posés sur le dessus de l'unité, le champ magnétique produit par le transformateur qu'elle contient est susceptible de produire un bourdonnement qui sera transmis aux haut-parleurs. Utilisation de ce manuel Ce manuel est prévu pour les récepteurs à voies multiples audio/vidéo VSX-D710S/D810S/D850S. Il se divise en deux parties principales: Préparatifs Cette section couvre l'installation de votre récepteur et son raccord à tous les autres composants de votre système audio/vidéo. Il décrit également la mise en place d'un système d'enceintes à voies multiples, pour profiter pleinement du système sonore surround de votre récepteur. Fonctionnement Cette section vous explique comment utiliser toutes les fonctions du récepteur et de son unité de télécommande. Il vous explique également comment utiliser la télécommande fournie pour tous les autres composants de votre système. Pour connaître la fonction d'une touche, d'une commande ou d'un témoin spécifiques, veuillez vous reporter à la section “Affichages & commandes”, à partir de la page 21. Cet index vous renverra au chapitre pertinent dans le manuel. La section “Informations techniques et dépannage” (p.50) vous donne des informations techniques détaillées et un guide de dépannage. Installation du récepteur Veuillez noter:
• Ne placez pas d'objets directement sur cette unité. Cela aurait pour effet d'empêcher une dispersion correcte de la chaleur.
• Lors de l'installation sur rack, étagère, etc, laissez au moins 8 pouces (20 cm.) d'espace au-dessus du récepteur.

Insertion des piles Piles sèches ATTENTION: L'emploi incorrect de piles peut se traduire par des dangers tels que fuite et éclatement. Observez les précautions suivantes:

• Ne mélangez jamais des piles neuves et anciennes.
• Insérez les piles en respectant les polarités + et – indiquées dans le logement des piles.
• Des piles de formes identiques peuvent avoir des tensions différentes. Ne mélangez pas différents types de piles.
• Lorsque vous jetez des piles usagées, veuillez respecter les réglementations gouvernementales ou le règlement des Institutions publiques en vigueur dans votre pays ou dans votre région. Portée de contrôle de la télécommande La télécommande peut ne pas fonctionner correctement:
• En cas d'obstacle entre la télécommande et le capteur de télécommande.
• Si le capteur de télécommande est en plein soleil ou éclairé par une lampe fluorescente.
• Si le récepteur est placé près d'un appareil émettant des rayons infrarouges.
• Si elle est opérée en même temps qu'une autre télécommande utilisant des rayons infrarouges. 23ft (7m)(7m) pieds Raccordement de l'équipement

Avant de faire ou de modifier les connexions, éteignez l’appareil et déconnectez le cordon d’alimentation de la prise secteur AC. Cordons audio/vidéo analogiques Cordons coaxiaux/câbles optiques audio Utilisez des cordons audio/vidéo (non fournis) pour faire des raccordements analogiques audio et vidéo. Raccordez les fiches rouges à R (droite), les fiches blanches à L (gauche) et les fiches jaunes à VIDEO. Insérez-les bien à fond. Les cordons coaxiaux disponibles dans le commerce (des cordons vidéo standard sont aussi utilisables) ou des câbles optiques (non fournis) s'utilisent pour raccorder les composants numériques à ce récepteur. Quand vous utilisez des prises d'entrée ou sortie numériques optiques, retirez les couvercles pour insérer les fiches. Insérez-les bien à fond.

Cordon coaxial (ou cordon vidéo standard)

Raccordements numériques Des raccordements audio numériques sont requis pour pouvoir utiliser les pistes son PCM/2 Digital/DTS. C'est possible par raccordement coaxial ou optique (inutile d'utiliser les deux). La qualité de ces deux types de raccordement est identique, mais comme certains composants numériques ont seulement un type de prise numérique, c'est une question de correspondance (par exemple, sortie coaxiale du composant à entrée coaxiale du récepteur). Le récepteur VSX-D710S a une entrée coaxiale et deux entrées optiques, soit un total de trois entrées numériques. Le VSX-D810S possède une entrée coaxiale et trois entrées optiques, soit un total de quatre entrées numériques, et le VSX-D850S possède une entrée coaxiale et quatre entrées optiques, soit un total de cinq entrées numériques. Branchez vos composants numériques comme illustré ci-dessous. Vous remarquerez une prise de sortie numérique portant la mention DIGITAL OUT. Si vous raccordez cette dernière à un enregistreur numérique (actuellement, cela inclut MD, DAT et CD-R), vous pourrez effectuer des enregistrements numériques directement avec cet appareil. Avant de faire ou de modifier les connexions, mettez l'appareil hors tension et déconnectez le cordon d'alimentation de la prise secteur. Les flèches indiquent la direction du signal audio. VSX-D710S ANTENNA LOOP PCM/2/DTS AUX COMPONENT VIDEO

Enregistreur CD VIDEO OUT

CENTER PREOUT Lecteur CD SURROUND

DIGITAL OUT COAX Lecteur DVD

Raccordement de l'équipement DIGITAL Tuner TV (ou tuner satellite) OUT

Lecteur CD AC OUTLET

Enregistreur CD DIGITAL VSX-D850S only uniquement VSX-D850S Magnétoscope OUT Exemple de connexion avec un lecteur DVD/LD ou LD Dans la mesure où certains LD possèdent des pistes sonores enregistrées au moyen du format spécial 2 RF, il vous faudra brancher votre système en conséquence pour pouvoir passer tous vos LD. Si vous ne possédez pas de LD (ou de lecteur LD intégré à votre lecteur DVD), vous n'aurez pas besoin de vous en soucier. Pour les modèles VSX-D710S/ D810S/D850S, branchez votre lecteur DVD/LD ou LD directement en utilisant à la fois une sortie 2 RF et une prise numérique coaxiale ou optique. Bien entendu, il vous est possible de brancher DVD/LD ou LD au moyen de prises numériques standard (coaxiales ou optiques), mais, si vous pouvez brancher votre lecteur avec une sortie 2 RF (à supposer que votre lecteur en possède une), cela vous permettra d'utiliser tous les LD. Nous vous recommandons de raccorder également vos composants numériques aux prises audio analogues. Avant de faire ou modifier les connexions, mettez l'appareil hors tension et déconnectez les cordons d'alimentation de la prise secteur. Le diagramme donné correspond au modèle VSX-D850S; mais le raccordement d'un démodulateur RF au VSX-D710S s'effectue de la même manière. Les flèches indiquent la direction du signal audio. Démodulateur

MÉMO: N'oubliez pas de faire également un raccordement numérique coaxial ou numérique optique, mais les deux ne sont pas nécessaires. Veillez bien à ce que le commutateur interne numérique du démodulateur RF soit placé dans la bonne position (optique ou coaxiaux selon le branchement). Reportez-vous au mode d'emploi du composant en cas d'incertitude concernant ces prises d'entrée et de sortie. Raccordement de l'équipement Composants audio D'abord, raccordez vos composants audio aux prises indiquées ci-dessous. Ce sont toutes des prises analogiques et vos composants audio analogiques (platine cassette) utilisent ces prises. Notez que les composants avec lesquels vous souhaitez enregistrer doivent être raccordées sur quatre prises (un jeu d'entrée et un jeu de sortie stéréo), et que ceux avec lesquels vous lisez seulement doivent l'être sur un jeu de prises stéréo (deux prises) seulement. Pour utiliser la fonction d'entrée numérique, vous devez raccorder vos composants numériques aux entrées numériques (voir informations complémentaires à la page précédente). Il est aussi recommandé de raccorder vos composants numériques aux prises audio analogiques. Si vous souhaitez enregistrer sur/de composants numériques (tels que lecteur MD) de/sur des composants analogiques, vous devez raccorder votre équipement numérique à des prises analogiques. Avant de faire ou modifier les connexions, mettez l'appareil hors tension et déconnectez le cordon d'alimentation de la prise secteur. Les flèches indiquent la direction du signal audio. VSX-D710S OUTPUT DIGITAL

DVD / LD IN REC PLAY Enregistreur CD ou platine cassette

(CD) (CD-R) (TV) (VCR) REC PLAY Enregistreur CD ou platine cassette

DIGITAL IN OUTPUT Lecteur CD

DVD/ IN LD CONTROL OUT Positionnement de la platine cassette Selon son emplacement, du bruit peut apparaître pendant la lecture sur la platine casette dû au flux de dispersion du transformateur dans le récepteur. En cas de bruit, éloignez la platine cassette du récepteur.

Raccordement de l'équipement Composants DVD 7,1 canaux (5,1 canaux pour le modèle VSXD710S) Les disques DVD et LD sont compatibles avec les formats de sortie audio 2 et 7,1 canaux. Les branchements peuvent s'effectuer à partir d'un lecteur DVD/décodeur à voies multiples, équipé de sorties analogiques 7,1 vers les entrées analogiques 6,1 de cette unité (la voie de retour surround est mono sur les modèles VSX-D810S/D850S, c'est pourquoi nous utilisons la mention voie 6,1). Vous devrez brancher à la fois les voies de retour surround gauche et droite pour les modèles VSX-D810S/D850S, mais le son produit par cette voie sera mono. Avant de faire ou de modifier les connexions, mettez le récepteur hors tension et déconnectez le cordon d'alimentation de la prise secteur. Les flèches indiquent la direction du signal audio. Décodeur DVD/à voie multiple équipé de prises de sortie analogiques pour canal 5,1. VSX-D710S DIGITAL OUT DIGITAL IN

Décodeur DVD/à voie multiple équipé de prises de sortie analogiques pour canal 7,1. MÉMO:

• Les entrées 7,1 canaux (5,1 canaux pour le modèle VSX-D710S) ne peuvent être utilisées que lorsque l'entrée DVD 7,1 canaux (5,1 pour le modèle VSX-D710S) est sélectionnée
• Pour les sorties 6,1 canaux, sélectionnez la configuration SB 1 ch (voir page 19). Dans ce cas, il est possible de raccorder un haut-parleur surround arrière unique à la borne arrière surround gauche ou droite.

Raccordement de l'équipement Composants vidéo Branchez vos composants vidéo aux prises illustrée ci-dessous. Pour les composants vidéo numériques (lecteur DVD,), il vous faudra utiliser les connexions vidéo analogiques illustrées sur cette page pour le signal vidéo, mais si vous souhaitez utiliser une source numérique (comme un DVD), vous devrez raccorder sa sortie audio à une entrée audio numérique (voir page 5-6). Il est aussi recommandé de raccorder vos composants numériques aux prises audio analogiques (voir page 7). Avant de faire ou de modifier les connexions, mettez l'appareil hors tension et déconnectez le cordon d'alimentation de la prise secteur. Les flèches indiquent la direction du signal audio. Magnétoscope VSX-D710S INPUT OUTPUT Tuner TV (ou tuner satellite) VIDEO

TV / SAT IN DVD / LD IN OUTPUT Lecteur DVD (ou LD)

VIDEO Lecteur DVD (ou LD) Avant Les connexions vidéo avant sont accessibles en plaçant le sélecteur d'entrée du panneau avant sur “VIDEO”. VIDEO INPUT

MÉMO: Ce récepteur a également des entrées et des sorties S-Video et vidéo composantes. Ceux-ci peuvent vous procurer une meilleure image que les connections vidéo composites standards. Pour les connections S-Video, utilisez un cordon S-Video (non fourni) ; pour les connections vidéo de composant, utilisez un cordon RCA à trois voies (non fourni). Veillez à ce qu’un signal introduit dans une entrée vidéo sur ce récepteur soit envoyé à votre téléviseur uniquement à partir de la sortie vidéo correspondante. En d’autres termes, si vous raccordez votre VCR à ce récepteur au moyen d’un cordon vidéo standard, il faudra que vous raccordiez le récepteur à votre téléviseur au moyen d’un cordon vidéo standard. Si votre lecteur DVD est raccordé au moyen d’un cordon S-Video, assurez-vous que vous avez également raccordé le récepteur à votre téléviseur au moyen d’un cordon SVideo.

Raccordement de l'équipement Raccordement d'antennes radio ANTENNA LOOP PCM/2/DTS AUX

ASSIGNABLE Raccordez l'antenne cadre AM et le fil d'antenne FM comme indiqué ci-dessous. Pour améliorer la réception et la qualité du son, raccordez les antennes extérieures (voir Utilisation d'antennes extérieures ci-dessous). Avant de faire ou de modifier les connexions, mettez l'appareil hors tension et déconnectez le cordon d'alimentation de la prise secteur. FRONT

VSX-D710S Fil d'antenne FM Antenne cadre AM Assemblez l'antenne et raccordez-la au récepteur. Fixezla au mur, etc (si vous le souhaitez) et dirigez-la dans le sens pour la meilleure réception possible. Branchez le fil d'antenne FM et étirez-le à la verticale le long d'un cadre de fenêtre ou une autre surface adaptée, etc. Connecteur d'antennes Tordez les fils exposés ensemble et insérez-les dans l'orifice, puis refermez le connecteur. 3/8 pouce in. (10mm) 3/8 (10 mm) Utilisation d'antennes extérieures Pour améliorer la réception FM Raccordez une antenne FM extérieure. Pour améliorer la réception AM Raccordez le fil avec revêtement en vinyle d'une longueur de 15-18 pieds (5-6 mètres) à la borne de l'antenne AM en plus de l'antenne cadre AM fournie. Pour obtenir la meilleure réception possible, suspendez-la horizontalement à l'extérieur Antenne extérieure AM LOOP ANTENNA Câble coaxial 75 Ω

Antenne intérieure (fil revêtu de vinyle) 15 à 18 pieds (5 à 6 mètres) VSX-D710S Raccordement de l'équipement Enceintes (VSX-D710S) L'illustration ci-dessous montre un ensemble complet de six enceintes, mais l'installation à domicile de chacun varie. Raccordez simplement vos enceintes de la manière indiquée ci-dessous. Le récepteur fonctionnera avec seulement deux enceintes stéréo (appelées enceintes “avant” sur l'illustration), mais il est conçu pour être utilisé avec au moins trois enceintes, et nous recommandons d'en utiliser cinq pour le meilleur résultat. Raccordez bien l'enceinte droite à la prise droite et l'enceinte gauche à la prise gauche. Vérifiez aussi que les plots positifs et négatifs (+/–) du récepteur correspondent bien à ceux des enceintes. MÉMO:

• Le récepteur a deux systèmes d'enceinte, A et B. A est le système principal, assistant tout le complément d'enceintes surround. Si vous activez les deux systèmes d'enceinte A et B, seules les enceintes avant et les subwoofers seront audibles. Aucun son ne sortira des enceintes centrales et arrière, mais les sources multi canal seront mixées aux enceintes actives, aussi aucun son ne sera perdu. De même, si vous choisissez seulement le système B, le son vous parviendra seulement des enceintes avant raccordées au système B et les sources multi canal seront mixées à ces deux enceintes.
• Utilisez les enceintes à impédance nominale entre 8 Ω et 16 Ω. Enceinte centrale Enceintes avant (A)

VSX-D710S Subwoofer alimenté INPUT Veillez bien à brancher toutes les autres connexions avant de raccorder cette unité au secteur. Si vous utilisez le haut-parleur de votre téléviseur comme haut-parleur central (‘C’), raccordez la prise CENTER PREOUT de cette unité à l'entrée audio de votre téléviseur. Dans ce cas, il ne sera pas nécessaire de raccorder l'enceinte centrale illustrée.

Raccordement de l'équipement Enceintes (VSX-D810S/D850S) L'illustration ci-dessous montre un ensemble complet de sept enceintes, mais l'installation à domicile de chacun varie. Raccordez simplement vos enceintes de la manière indiquée ci-dessous. Le récepteur fonctionnera avec seulement deux enceintes stéréo (appelées enceintes “avant” sur l'illustration), mais nous recommandons d'en utiliser trois. Pour exploiter pleinement les fonctions des modèles VSX-D810S/D850S, il sera nécessaire de raccorder jusqu'à sept enceintes, notamment une enceinte surround arrière, la toute dernière innovation en matière de cinéma à domicile. Il n'est ici possible de brancher qu'une seule enceinte, le canal surround arrière étant mono sur les modèles VSX-D810S/D850S. Il s'agit en fait d'un canal sonore 6,1, mais nous préférons employer la dénomination habituelle, canal 7,1. Les deux types sont similaires, en ce qu'ils permettent d'obtenir un son surround arrière. Si vous ne branchez pas d'enceinte surround arrière, vous pourrez raccorder cette borne à votre subwoofer. Raccordez bien l'enceinte droite à la prise droite et l'enceinte gauche à la prise gauche. Vérifiez aussi que les plots positifs et négatifs (+/–) du récepteur correspondent bien à ceux des enceintes. MÉMO:

• Le récepteur a deux systèmes d'enceinte, A et B. A est le système principal, assistant tout le complément d'enceintes surround. Si vous activez les deux systèmes d'enceinte A et B, seules les enceintes avant et les subwoofers seront audibles. Aucun son ne sortira des enceintes centrales et arrière, mais les sources multi canal seront mixées aux enceintes actives, aussi aucun son ne sera perdu. De même, si vous choisissez seulement le système B, le son vous parviendra seulement des enceintes avant raccordées au système B et les sources multi canal seront mixées à ces deux enceintes.
• Utilisez les enceintes à impédance nominale entre 8 Ω et 16 Ω.
• Si vous sélectionnez subwoofer (SB SUBWF) pour le mode de réglage de l'enceinte surround arrière (voir page 16), il vous est possible de raccorder un subwoofer aux bornes de l'enceinte surround arrière. Dans ce cas, les bornes seront utilisées pour ce “subwoofer passif” et ne transmettront aucun signal sonore surround arrière. Enceinte centrale

ASSIGNABLE Enceintes avant (A)

Veillez bien à brancher toutes les autres connexions avant de raccorder cette unité au secteur. Si vous utilisez le haut-parleur de votre téléviseur comme haut-parleur central (‘C’), raccordez la prise CENTER PREOUT de cette unité à l'entrée audio de votre téléviseur. Dans ce cas, il ne sera pas nécessaire de raccorder l'enceinte centrale illustrée. Raccordement de l'équipement Bornes d'enceinte 1 Tordez les cordons exposés ensemble. 2 Desserrez la borne d'enceinte et insérez le fil exposé. 3 Resserrez la borne. Les bornes d'enceinte acceptent également les fiches bananes simples. (Voir détails dans le manuel de vos enceintes.) 3/8 (10 mm) 3/8pouce in. (10mm) Précaution: Veillez à ce que les fils d'enceinte dénudés soient bien tressés et complètement insérés dans les bornes. En effet, en cas de contact entre les fils dénudés et le panneau arrière, il se peut que l'alimentation du système soit coupée par le système de protection. Positionnement des enceintes Les enceintes sont habituellement conçues pour être placées dans une position donnée. Certaines sont prévues pour installation au sol, d'autres devant être placées sur des supports pour obtenir la qualité de son optimale. Certaines devront être situées à proximité d'un mur; d'autres, au contraire, devront en être écartées. Suivez les instructions données par le fabricant de l'enceinte pour obtenir le meilleur résultat possible.

• Installez les enceintes droite et gauche à égales distances du téléviseur.
• À l'installation des enceintes près d'un téléviseur, nous recommandons l'emploi d'enceintes à blindage antimagnétique pour éviter toute interférence, telle qu'infidélité des couleurs, sur l'écran du téléviseur. Si vous ne possédez pas d'enceintes à blindage antimagnétique et notez une décoloration de l'écran du téléviseur, éloignez plus les enceintes du téléviseur.
• Installez l'enceinte centrale sur ou sous le téléviseur de sorte que le son du canal central soit localisé sur l'écran du téléviseur. ATTENTION! À l'installation de l'enceinte centrale sur le téléviseur, n'oubliez pas de la fixer avec du ruban adhésif ou par un autre moyen adapté. Sinon, l'enceinte pourra tomber du téléviseur à cause de chocs extérieurs tels que les tremblements de terre, ce qui pourrait être dangereux pour les personnes situées à proximité ou pourrait endommager l'enceinte.
• Si possible, installez les enceintes surround au-dessus du niveau de l'oreille.
• Il peut être difficile d'obtenir un effet surround cohésif si les enceintes surround sont installées plus loin de la position d'écoute que les enceintes avant et centrales. Pour obtenir le meilleur son surround, Installez vos enceintes comme indiqué à droite. Vérifiez que toutes les enceintes sont fermement placées pour éviter les accidents et améliorer la qualité du son. Vue supérieure de l'agencement des enceintes ~VSX-D710S~ Avant gauche Surround gauche Subwoofer Centre Surround droite Surround gauche Position d'écoute Vue tridimensionnelle de l'agencement des enceintes Vue supérieure de l'agencement des enceintes

Avant gauche Centre Surround gauche Surround gauche Subwoofer Surround droite Position d'écoute Surround arrière Vue tridimensionnelle de l'agencement des enceintes

Raccordement de l'équipement Connecter des Amplificateurs Supplémentaires (VSX-D810S/D850S uniquement) Ce récepteur a une puissance plus que suffisante pour tout usage domestique, cependant il est possible d’ajouter des amplificateurs supplémentaires à chaque canal. Effectuez les connections montrées ci-dessous pour ajouter des amplificateurs afin de faire fonctionner vos enceintes. Assurez-vous à chaque fois que le récepteur est éteint et débranché de la prise secteur avant d'effectuer ou de modifier toute connexion. Les flèches indiquent la direction du signal audio. ANALOG IN Amplificateur de canal avant

INPUT MÉMO: Pour entendre le son uniquement à partir des pré-sorties, déconnectez toutes les enceintes directement raccordées au récepteur. (Lorsque vous utilisez le commutateur SPEAKERS pour éteindre les enceintes, activez la fonction silence des pré-sorties; vous devez la placer sur A, B ou sur A+B.) Subwoofer alimenté Branchement secteur [100 W (0.8 A) max] L'alimentation secteur de l'ensemble se commande à partir du commutateur POWER du récepteur. La consommation électrique de tout équipement raccordé ne doit pas dépasser 100 W (0,8 A). PRÉCAUTION Ne connectez pas de radiateur, téléviseur, etc. Assurez-vous qu’aucun fil exposé de l’enceinte ne touche le panneau arrière, ceci pourrait entraîner le récepteur à s’éteindre automatiquement. MÉMO:

• En cas de non utilisation prolongée (par exemple, vacances), cette unité devra être débranchée de la prise murale.
• Ne connectez pas d'appareil à forte consommation électrique (radiateurs, fers à repasser ou téléviseurs) aux prises AC OUTLET de cet appareil afin d'éviter tout risque de surchauffe ou d'incendie. Ceci peut également entraîner un mauvais fonctionnement du récepteur.

NOTE IMPORTANTE SUR LE CABLE D’ALIMENTATION Tenir le câble d’alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l’appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l’attacher à d’autres câbles. Les câbles d’alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d’incendie ou un choc électrique. Vérifier le câble d’alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement. Préparatifs

Implantation du son surround Veillez à bien allumer cette unité (le témoin STANDBY s'éteint). Pour assurer le meilleur environnement sonore possible, effectuez les opérations d'implantation suivantes. Ceci est particulièrement important si vous utilisez le mode surround 2 (Dolby)/DTS. Il suffit d'effectuer ces réglages une fois (à moins que vous ne changiez l'agencement de votre système d'enceintes ou n'ajoutiez de nouvelles enceintes, etc.). Vous trouverez une description détaillée des réglages disponibles pour chaque mode dans les pages qui suivent. RECEIVER SOURCE DVD

TV CONTROL 1 Appuyez sur RECEIVER pour allumer l'unité. Le témoin STANDBY s'éteint. 2 Appuyez sur RCV. Cette touche sélectionne le mode d'implantation du son surround depuis la télécommande. 3 Appuyez sur @ ou # pour sélectionner le mode que vous souhaiter configurer.

Pour obtenir le meilleur résultat, commencez par le réglage des SPEAKERS et effectuez vos réglages initiaux dans l'ordre décrit ci-dessous. Les réglages actuels s'affichent automatiquement. Mode de réglage DTS-ES ON/OFF (VSX-D810S/D850S uniquement) (page 16) Sert à positionner les canaux DTS-ES (surround arrière) sur ON ou sur OFF (pour les disques DTS uniquement). Mode d’implantation SPEAKERS (avant, centre, surround) (page 16) Sert à spécifier la taille et le type d'enceintes raccordées. Mode d’implantation SPEAKERS (surround arrière) (VSX-D810S/D850S uniquement) (page 16) Sert à spécifier la taille et le type d'enceintes surround arrières raccordées, ou si vous avez branché ici un subwoofer. Mode de réglage SUBWOOFER ON/PLUS/OFF (page 17) Sert à spécifier si le subwoofer est actif, plus ou inactif. Mode de réglage du circuit diviseur de fréquence (page 17) Sert à spécifier quelles fréquences sont envoyées au subwoofer (ou aux enceintes “Large” si vous ne possédez pas de subwoofer).

• Mode de réglage de l'atténuateur LFE (page 17) Sert à spécifier le niveau de crête du canal LFE et le circuit diviseur de fréquence pour l'acheminement des basses fréquences.
• Mode de réglage ON/OFF filtre basses fréquences (page 17) Sert à couper les signaux sonores du subwoofer présentant de la distorsion.
• Mode de réglage de la distance des enceintes FRONT (page 17) Sert à spécifier la distance entre votre position d'écoute et les enceintes avant.
• Mode de réglage de la distance des enceintes CENTER (page 17) Sert à spécifier la distance entre votre position d'écoute et votre enceinte centrale.
• Mode de réglage de la distance des enceintes SURROUND (page 18) Sert à spécifier la distance entre votre position d'écoute et les enceintes surround.
• Mode de réglage de la distance des enceintes SURROUND BACK (VSX-D810S/D850S uniquement) (page 18) Sert à spécifier la distance entre votre position d'écoute et les enceintes surround arrières.
• Mode de réglage de la gamme dynamique (page 18) Sert à comprimer la gamme dynamique de la piste sonore.
• Mode de réglage mono double (page 18). À utiliser avec les logiciels 2 Digital présentant un double codage mono si vous souhaitez isoler un canal ou utiliser ce mode mono spécialisé pour l'écoute.
• Réglage entrée composant 1 (page 19) Sert à spécifier le composant vidéo raccordé à cette entrée.
• Réglage entrée composant 2 (page 19) Sert à spécifier le composant vidéo raccordé à cette entrée.
• Réglage décodeur surround externe (VSX-D810S/VSXD850S uniquement) (page 19) Permet de spécifier si vous avez raccordé l'enceinte surround arrière à votre décodeur externe multi canaux avec un ou deux fils. Ignorez ce réglage si vous n'utilisez pas de décodeur externe multi canaux.
• Réglage de l'entrée coaxiale numérique (page 19) Sert à spécifier l'entrée affectée à l'entrée coaxiale numérique.
• Réglage entrée 1 optique numérique (page 19) Sert à spécifier l'entrée affectée à cette entrée optique numérique.
• Réglage entrée 2 optique numérique (page 19) Sert à spécifier l'entrée affectée à cette entrée numérique.
• Réglage entrée optique numérique 3 (VSX-D810S/ D850S uniquement) (page 19) Sert à spécifier l'entrée affectée à cette entrée numérique.
• Réglage entrée optique numérique 4 (VSX-D850S uniquement) (page 20) Sert à spécifier l'entrée affectée à cette entrée numérique. 4 Appuyez sur % ou fi pour sélectionner le réglage de votre choix. Le réglage sera saisi automatiquement. 5 Répétez les étapes 3 et 4 pour régler les autres modes surround. MÉMO: Appuyez sur ENTER pour quitter le mode de réglage (implantation). Le mode de réglage sera automatiquement désactivé si aucune opération n'est réalisée dans un délai de 20 secondes.

Préparatifs Mode d’implantation DTS-ES ON/OFF (VSX-D810S/D850S uniquement) Ce réglage vous permet d’entendre les canaux du surround arrière sur le disque DTS que le disque soit un disque à 5.1 canaux ou un disque à 6.1 canaux. Naturellement, il faudra faire un duplex entre les enceintes surround arrières (voir page 13) et les installer correctement (voir ci-dessous sur cette page) afin d’entendre les canaux du surround arrière. Si vous choisissez ON, vous entendrez les canaux du surround arrière grâce aux disques DTS, si vous choisissez OFF, ce ne sera pas le cas. Choisissez DTS-ES ON ou OFF en utilisant les touches % ou fi. MÉMO:

• Si vous n’en choisissez aucun pour l’installation que nous allons voir un peu plus bas sur cette page, dans ce cas vous n’aurez pas la possibilité de sélectionner ON.
• Vous obtiendrez le son à canal surround arrière uniquement quand le récepteur est en mode STANDARD (voir page 26-28), quand le DTS-ES est réglé sur ON et quand le disque est un disque à DTS 5.1/6.1 canaux. Mode d'implantation SPEAKERS (avant, centre, surround) Ce réglage sert à spécifier la taille et la configuration des enceintes raccordées. Par exemple, il vous faudra préciser si vous avez branché des enceintes surround ou pas, et leur taille. Sélectionnez “Large” ou “Small” (petites) pour déterminer le volume des basses envoyées aux enceintes par le récepteur. Sur l'affichage, les mentions “F”, “C” et “S” se réfèrent respectivement aux enceintes avant, centrale et surround. La taille des enceintes est indiquée par les mentions “L” pour large, “S” pour petites et “ ” (astérisque) si aucune enceinte n'est raccordée.

Choisissez le mode de réglage des enceintes correspondant aux enceintes raccordées. Utilisez les touches % ou fi. Les configurations illustrées ci-dessous apparaîtront sur l'affichage du panneau avant du récepteur. L'une de ces configurations devrait correspondre à l'agencement de vos enceintes. Faites défiler les différentes possibilités jusqu'à ce que vous trouviez celle qui convient à votre système. Appuyez sur # pour passer au réglage suivant et appuyez sur @ pour revenir à un réglage précédent.

MÉMO: Si la taille du cône (diamètre) des enceintes est supérieure à 5 pouces, réglez votre système sur “Large”. Mode d'implantation SPEAKERS (surround arrière) (VSX-D810S/D850S uniquement) Ce réglage sert à spécifier la taille et la configuration des enceintes raccordées à la borne surround arrière (modèles VSX-D810S/850S uniquement). Vous pouvez choisir une enceinte surround arrière et sa taille, ou bien raccorder un subwoofer à cette borne. Choisissez le mode de réglage des enceintes correspondant aux enceintes raccordées. Utilisez les touches % ou fi. Les configurations illustrées ci-dessous apparaîtront sur l'affichage du panneau avant du récepteur. Sélectionnezen une. Faites défiler les différentes possibilités jusqu'à ce que vous trouviez celle qui convient à votre système. Si vous sélectionnez ici SB SUBWF, vous pourrez raccorder un subwoofer aux bornes de l'enceinte surround arrière (voir page 11). Dans ce cas, ces bornes seront utilisées par ce "subwoofer passif" et elles ne transmettront aucun signal surround. Appuyez sur # pour passer au réglage suivant et appuyez sur @ pour revenir à un réglage précédent. MÉMO:

• L’enceinte surround arrière ne peut être réglée sur “large” que si les enceintes surround ont été réglées sur “small”.
• Si vous choisissez “aucun” (none) pour vos enceintes surround (voir réglages précédents), il ne vous sera pas possible de sélectionner d'enceinte surround arrière.
• Si vous choisissez les systèmes d’enceinte A+B, aucun son n’est transmis par le “ Subwoofer passif ” Préparatifs Mode de réglage SUBWOOFER ON/ PLUS/OFF Spécifie si vous avez raccordé ou non un SUBWOOFER. En cas d'utilisation d'un subwoofer, vous aurez également l'option d'utiliser le réglage “PLUS”. Appuyez sur % ou fi pour sélectionner le réglage du subwoofer ON, PLUS ou OFF. MÉMO:
• L'appareil est initialement réglé sur “ON”.
• Si vous avez réglé la taille des enceintes avant sur “Small” en mode de réglage des “SPEAKERS”, le subwoofer sera automatiquement bloqué sur la position “ON”.
• Utilisez l'option PLUS pour une reproduction plus puissante des basses. Si vous sélectionnez PLUS, les fréquences des basses seront acheminées vers le subwoofer, même si vous avez réglé les enceintes avant sur “Large”.
• Si vous sélectionnez “OFF” pour ce réglage, il ne vous sera plus possible de sélectionner un subwoofer par le réglage de l'enceinte surround arrière ci-dessus. Mode de réglage du circuit diviseur de fréquence Le circuit diviseur de fréquence permet au récepteur de diviser le signal et d'en envoyer les différentes parties (hautes et basses fréquences) aux différentes enceintes. Dans la mesure où la plupart des enceintes de petite taille ne peuvent pas émettre les sons graves profonds, ce réglage vous permet d'envoyer ces sons vers le subwoofer (ou les enceintes “Large” si vous ne possédez pas de subwoofer) plutôt que vers les enceintes de votre système réglé sur “Small”. Choisissez le seuil à partir duquel vous souhaitez acheminer les fréquences vers le subwoofer (ou les enceintes “Large”). Nous vous recommandons un réglage de 200 Hz si vous avez utilisé comme enceintes “Small” des petites enceintes de type étagère. Appuyez sur % ou fi pour spécifier la fréquence de croisement ("crossover") pour vos petites enceintes (100 Hz, 150 HZ ou 200 Hz). 100Hz 150Hz 200Hz 100 Hz Envoie les basses fréquences au-dessous de 100 Hz au subwoofer (ou aux enceintes “Large”). 150 Hz Envoie les basses fréquences au-dessous de 150 Hz au subwoofer (ou aux enceintes “Large”). 200 Hz Envoie les basses fréquences au-dessous de 200 Hz au subwoofer (ou aux enceintes “Large”). MÉMO:
• Le réglage par défaut est “100 Hz”.
• Si toutes vos enceintes (avant, centrales et surround) ont été réglées sur “Large” en mode de réglage des enceintes “SPEAKERS”, il est impossible de définir une fréquence de croisement car votre système ne comporte pas de petites “Small” enceintes (la mention apparaît sur l'affichage).

Mode de réglage de l'atténuateur LFE Les sources audio Dolby Digital et DTS peuvent produire des tonalités graves ultra basses. Réglez l'atténuateur LFE en conséquence pour éviter que ces tonalités ne produisent de la distorsion au niveau de vos enceintes. Appuyez sur % ou fi pour régler le niveau d'atténuation (0 dB, 10 dB ou ** dB (∞)). 0 dB 10 dB ∞ (display "

• Le réglage par défaut est “0 dB”. apparaît sur l'affichage),
• Si vous sélectionnez ∞ ( le réglage LFE ne sera pas disponible.

Mode de réglage ON/OFF filtre basses fréquences Activez le filtre basses fréquences ON si vous entendez de la distorsion par le subwoofer. Appuyez sur % ou fi pour ON ou OFF le filtre basses fréquences MÉMO:

• Le réglage par défaut est “OFF”.
• Si le SUBWOOFER a été réglé sur “OFF” en mode de réglage SUBWOOFER ON/OF, le filtre basses fréquences ne sera pas disponible. Mode de réglage de la distance des enceintes FRONT Permet de régler la distance entre les enceintes FRONT et la position d'écoute. Appuyez sur % ou fi pour régler la distance entre les enceintes FRONT et la position d'écoute principale (dans une fourchette de 30 pieds - 9 mètres). MÉMO:
• Le réglage par défaut est 10 pieds (3 mètres).
• Réglage par paliers d'environ 1 pied (30 cm). Mode de réglage de la distance des enceintes CENTER Permet de régler la distance entre les enceintes CENTER et la position d’écoute Appuyez sur % ou fi pour régler la distance entre l'enceinte CENTER et la position d'écoute principale (dans une fourchette de 30 pieds - 10 mètres). MÉMO:
• Le réglage par défaut est 10 pieds (3 mètres).
• Si “C ” a été sélectionné en mode de réglage des SPEAKERS, il sera impossible de régler la distance de l'enceinte centrale.

• Réglage par paliers d'environ 1 pied (30 cm).

Préparatifs Mode de réglage de la distance des enceintes SURROUND Mode de réglage de la gamme dynamique Permet de régler la distance des enceintes SURROUND. Comme pour la position de l'enceinte CENTER, il se peut que les enceintes SURROUND soient situées plus près ou plus loin de votre position d'écoute principale que les enceintes FRONT. Réglez la distance des enceintes SURROUND de sorte que les sons issus des enceintes FRONT et SURROUND vous parviennent simultanément. La gamme dynamique est la différence entre les sons les plus puissants et les plus faibles dans un signal donné. Le contrôle de la gamme permet la lecture du son de sorte que les sons les plus faibles soient audibles et que les plus forts ne soient pas déformés ou surpuissants. Elle le fait par compression de la gamme dynamique. Ainsi, lorsque vous regardez un film à faible volume sonore, cette fonction vous permettra donc d'entendre les sons faibles sans toutefois que les sons les plus puissants vous fassent sursauter. Appuyez sur % ou fi pour régler la distance entre les enceintes SURROUND et la position d'écoute principale (dans une fourchette de 30 pieds - 10 mètres). MÉMO:

• Le réglage par défaut est 10 pieds (3 mètres).
• Si “S ” a été sélectionné en mode de réglage des SPEAKERS, il sera impossible de régler la distance de l'enceinte SURROUND.
• Réglage par paliers d'environ 1 pied (30 cm).

Mode de réglage de la distance des enceintes SURROUND BACK (D810S et D850S uniquement) Permet de régler la distance des enceintes SURROUND arrière. Comme pour la position de l'enceinte SURROUND, il se peut que les enceintes SURROUND BACK soient situées plus près ou plus loin de votre position d'écoute principale que les enceintes FRONT. Réglez la distance des enceintes SURROUND de sorte que les sons issus des enceintes FRONT et SURROUND vous parviennent simultanément. Appuyez sur % ou fi pour régler le contrôle de la gamme dynamique (OFF, MAX ou MID). MÉMO:

• Le réglage par défaut est “OFF”.
• Si vous augmentez le volume sonore, réglez sur OFF.
• Pour écouter à faible volume, régler sur “MAX” pour obtenir une compression maximale de la gamme dynamique.
• Le contrôle de la gamme dynamique s'applique uniquement à l'écoute des signaux Dolby Digital. Mode de réglage mono double La configuration mono double ("dual mono") peut uniquement être utilisée avec les disques Dolby Digital possédant un logiciel mono double imbriqué. À l'heure actuelle, ces disques ne sont pas très répandus. Cette configuration permet de choisir le canal mono que vous souhaitez écouter. Cette option peut être utile pour les pistes sonores de film présentant une langue sur un canal et une langue différente sur l'autre. Cette option n'est disponible qu'avec les disques comportant un logiciel Dolby Digital et des canaux différents que vous souhaiterez isoler. Appuyez sur % ou fi pour régler la distance entre les enceintes SURROUND et la position d'écoute principale (dans une fourchette de 30 pieds - 10 mètres). L'acheminement du son en mode mono double peut se faire de deux manières différentes: avec le mode Dolby Digital activé, ou avec le mode Dolby Digital désactivé. Si le mode Dolby Digital est activé, le réglage ch1 permettra d'écouter le canal 1 par votre enceinte centrale. Le réglage ch2 permettra d'écouter le canal 2 par l'enceinte centrale. MÉMO: Si le mode Dolby Digital est désactivé, l'acheminement du
• Le réglage par défaut est 10 pieds (3 mètres). son mono double se fera de la manière suivante: le réglage
• Si “SB ” a été sélectionné en mode de réglage des ch1 acheminera le canal 1 vers vos deux enceintes avant. SPEAKERS, il sera impossible de régler la distance de Avec le réglage ch2, vous entendrez le canal 2 dans vos l'enceinte SURROUND BACK. deux enceintes. Le réglage L. c1 R. c2 vous permettra
• Réglage par paliers d'environ 1 pied (30 cm). d'écouter les deux canaux indépendamment. L'enceinte avant gauche reproduira le canal 1 et l'enceinte avant droite le canal 2.

Appuyez sur % ou fi pour faire défiler les configurations DUAL MONO disponibles. L. c 1 R. c 2 ch2 ch1 MÉMO:

• Le réglage par défaut est ch1.

Préparatifs Réglage entrée composant 1 Réglage entrée 1 optique numérique Indique au récepteur quel composant vidéo est raccordé à cette entrée. Indique au récepteur le composant raccordé à la prise d'entrée optique 1. Appuyez sur % ou fi pour sélectionner le réglage du composant (DVD, TV, VCR ou OFF). MÉMO:

• Le réglage par défaut est “DVD”. Réglage entrée composant 2 Indique au récepteur quel composant vidéo est raccordé à cette entrée. Appuyez sur % ou fi pour sélectionner le réglage du composant (TV, VCR, OFF ou DVD). MÉMO:
• Le réglage par défaut est “TV”. Réglage décodeur surround externe Réglage surround arrière canal 1/canal 2 (VSX-D810S/VSX-D850S uniquement) Vous n'aurez besoin d'effectuer ce réglage que si vous utilisez un décodeur externe Multi Channel pour visionner les DVD. Sinon, ignorez ce réglage. Appuyez sur % ou fi pour sélectionner le réglage du canal. Sélectionnez 1ch si votre DVD transmet un signal sonore 6,1 (le canal surround arrière est en mono) ou bien sélectionnez 2ch si votre DVD transmet un signal sonore 7,1 (le canal surround arrière est en stéréo). Réglage de l'entrée coaxiale numérique Indique au récepteur quel composant vidéo est raccordé à la prise d'entrée coaxiale numérique. Appuyez sur % ou fi pour sélectionner l'entrée coaxiale numérique (DVD, TV, CD, CD-R, VCR ou OFF). Une fois que vous aurez affecté le composant à cette entrée numérique, à chaque fois que vous le sélectionnerez (il pourra s'agir, par exemple, d'un lecteur CD), le récepteur commutera automatiquement sur le réglage de l'entrée numérique. Cela vous sera indiqué par le témoin DIGITAL/ANALOG du panneau avant du récepteur. Appuyez sur % ou fi pour sélectionner l'entrée optique numérique 1 (DVD, TV, CD, CD-R, VCR ou OFF). Une fois que vous aurez affecté le composant à cette entrée numérique, à chaque fois que vous le sélectionnerez (il pourra s'agir, par exemple, d'un lecteur CD), le récepteur commutera automatiquement sur le réglage de l'entrée numérique. Cela vous sera indiqué par le témoin DIGITAL/ANALOG du panneau avant du récepteur. MÉMO:
• Le réglage par défaut est “CD”. Réglage entrée 2 optique numérique Indique au récepteur le composant raccordé à la prise d'entrée optique 2. Appuyez sur % ou fi pour sélectionner l'entrée optique numérique 2 (DVD, TV, CD, CD-R, VCR ou OFF). Une fois que vous aurez affecté le composant à cette entrée numérique, à chaque fois que vous le sélectionnerez (il pourra s'agir, par exemple, d'un lecteur CD), le récepteur commutera automatiquement sur le réglage de l'entrée numérique. Cela vous sera indiqué par le témoin DIGITAL/ANALOG du panneau avant du récepteur. MÉMO:
• Le réglage par défaut est “CD-R”. Réglage entrée 3 optique numérique (VSX-D810S/VSX-D850S uniquement) Indique au récepteur le composant raccordé à la prise d'entrée optique 3. Appuyez sur % ou fi pour sélectionner l'entrée optique numérique 2 (DVD, TV, CD, CD-R, VCR ou OFF). Une fois que vous aurez affecté le composant à cette entrée numérique, à chaque fois que vous le sélectionnerez (il pourra s'agir, par exemple, d'un lecteur CD), le récepteur commutera automatiquement sur le réglage de l'entrée numérique. Cela vous sera indiqué par le témoin DIGITAL/ANALOG du panneau avant du récepteur. MÉMO:
• Le réglage par défaut est “TV”. MÉMO:
• Le réglage par défaut est “DVD”.

Préparatifs Réglage entrée 4 optique numérique (VSX-D850S uniquement) Indique au récepteur le composant raccordé à la prise d'entrée optique 4. Appuyez sur % ou fi pour sélectionner l'entrée optique numérique 2 (DVD, TV, CD, CD-R, VCR ou OFF). Une fois que vous aurez affecté le composant à cette entrée numérique, à chaque fois que vous le sélectionnerez (il pourra s'agir, par exemple, d'un lecteur CD), le récepteur commutera automatiquement sur le réglage de l'entrée numérique. Cela vous sera indiqué par le témoin DIGITAL/ANALOG du panneau avant du récepteur. VSX-D710S

• La tonalité de test est uniquement produite dans les modes Dolby/DTS. La séquence du test correspond au mode de configuration des enceintes. 4 Ajustez les niveaux des enceintes afin d'entendre la tonalité de test au même volume pour chaque enceinte lorsque vous êtes assis dans votre position d'écoute principale. Réglage du niveau sonore de chaque canal (balance de volume des enceintes)

• Si une enceinte a été désactivée par le mode de réglage des enceintes (voir page 16), aucune tonalité de test ne sera produite pour cette enceinte.
• La plage de réglage du niveau est de ± 10 dB.
• Il est possible de régler des niveaux différents pour chaque mode surround. DVD 5 Appuyez sur TEST TONE pour quitter le mode de tonalité de test. RECEIVER SOURCE

1 Appuyez sur 2/DTS. 2 Appuyez sur MASTER VOLUME + ou – pour régler les volumes sur un niveau approprié.

La tonalité de test est sortie dans l'ordre suivant: MÉMO:

• Le réglage par défaut est “VCR”.
• Le signal de sortie numérique correspond à la fonction d'entrée sélectionnée (par exemple, DVD). À utiliser pour régler le volume relatif de chaque canal.

3 Appuyez sur TEST TONE pour sélectionner la tonalité de test. MÉMO:

• Dans la mesure où le SUBWOOFER transmet une fréquence ultra basse, le son pourra sembler plus faible qu'en réalité.
• Il est possible d'ajuster le volume des enceintes sans utiliser la tonalité de test, en appuyant sur CH LEVEL ou CH SELECT.
• Le réglage par défaut est de 0 dB.
• Vous pouvez régler chaque mode son individuellement, ces réglages sont totalement indépendants les uns des autres. Les modes son que vous pouvez régler incluent les systèmes DSP, stereo, DVD 7.1 Ch et 2/DTS, comme expliqué dans les étapes ci-dessus, cependant vous ne pouvez utiliser uniquement la fonction de tonalité de test que lorsque vous réglez 2/DTS. Affichages et commandes

• & ^ % $ # 1 Indicateur STANDBY S'allume quand le récepteur est en mode standby (notez que ce récepteur consomme peu d'énergie (1 W) en mode d'attente). 2 Touche STANDBY/ON Appuyez pour mettre le récepteur sous tension “on” ou en mode standby (notez que ce récepteur consomme peu d'énergie (1 W) en mode d'attente). 3 Touches STATION (+/–) (voir pages 31-32) Sert à choisir des stations de radio programmées. 4 Touches TUNING (+/–) (voir pages 31-32) Sert à accorder manuellement les stations de radio. 5 Touche DIRECT Active ou désactive le mode lecture DIRECT. Ce mode ignore les contrôles de tonalité, les niveaux du canal, et les modes 2/DTS et DSP pour assurer la reproduction la plus précise d’une source de programme. 6 Touche MONITOR Appuyez pour activer/désactiver l'écoute de la platine cassette. 7 Touche DIGITAL NR (VSX-D810S/D850S) Active/désactive DIGITAL NR. Touche DVD5.1Ch (VSX-D710S) (voir page 29-30) Sur les modèles VSX-D810S/D850S, ce bouton permet d'activer/désactiver DIGITAL NR. Sur le modèle VSXD710S, ce bouton permet de permuter entre l'entrée d'un signal DVD5.1Ch et l'entrée d'un signal DVD standard. 8 Touche DSP MODE (voir page 27, 29) Permet de permuter entre les différents modes DSP disponibles (HALL 1, HALL 2, JAZZ, DANCE,

THEATER1, THEATER 2, 5/6CH STEREO[VSX-D810S/

D850S uniquement]) et “DSP off” (DSP désactivé). Utilisez cette touche pour produire différents effets sonores surround à partir de n'importe quelle source stéréo. 9 Capteur de télécommande Il reçoit les signaux de la télécommande. 0 Touche SIGNAL SELECT (voir page 28) Permet de sélectionner un signal analogique, numérique ou AUTO (VSX-D810S/D850S uniquement). - Touche 2 /DTS (voir pages 26, 28) Permet de permuter entre les différents modes surround Dolby/DTS.

= Touche TONE Cette touche permet d'activer les commandes BASS & TREBLE. Pour modifier les basses (“BASS”) et/ou les aigus (“TREBLE”), utilisez la MULTI JOG DIAL. Les réglages de tonalité ne peuvent s'utiliser qu'en mode stéréo 2 canaux. Ils n'ont aucun effet sur le système d'enceinte B. ~ Bague MULTI JOG Cette bague remplit deux fonctions. Tout d'abord en mode normal, tournez-la pour sélectionner un composant de source. Elle peut également être utilisée pour modifier les niveaux des basses (“BASS”) et/ou des aigus (“TREBLE”) lorsque la touche TONE a été activée (voir ci-dessus). ! MASTER VOLUME Ajuste le volume d'ensemble du récepteur. @ Prises VIDEO INPUT Raccordez les caméscopes, consoles de jeux vidéo, etc. aux prises VIDEO INPUT (voir page 9). # Touche MIDNIGHT (voir page 30) Permet d'écouter la bande sonore des films à faible volume. Cette fonction vous permettra d'entendre les sons faibles sans toutefois que les sons les plus puissants vous fassent sursauter. $ Touche SPEAKERS Sélectionne le système d'enceinte: A = B = A+B = off (arrêt). Dans les modes B et A+B, vous n'entendrez qu'un son stéréo à 2 canaux. % Touche MPX (voir page 31) Si le témoin TUNED ou STEREO ne s'allument pas lorsque vous effectuez l'accord sur une station FM en raison d'un signal trop faible, appuyez sur la touche MPX pour basculer le récepteur sur le mode de réception mono. Ceci devrait améliorer la qualité sonore et vous permettre de mieux suivre l'émission. ^ Touche BAND (voir page 31-32) Appuyez pour sélectionner la bande AM ou FM. & Touche MEMORY (voir page 32) Appuyez pour mémoriser une station que vous pourrez rappeler au moyen des touches STATION (+/–).

• Touche CLASS (voir pages 32) Permet de permuter entre les trois banques (classes) de stations préréglées. ( Prise PHONES Raccordez-y des écouteurs pour l'écoute personnelle (cela ne coupe pas le son des enceintes).

1 Indicateur SIGNAL SELECT S'allume pour indiquer le signal d'entrée que vous avez sélectionné pour le composant actif (voir “Panneau avant”, 0 SIGNAL SELECT). Si le réglage AUTO est utilisé sur les récepteurs VSX-D810S et VSX-D850S, les indicateurs SIGNAL SELECT seront entourés de parenthèses. 2DIGITAL: S'allume quand un signal DOLBY DIGITAL est sélectionné. DTS: S'allume quand une source émettant des signaux audio DTS est sélectionnée. ANALOG: S'allume quand un signal analogique est sélectionné. DIGITAL: S'allume quand un signal audio numérique est sélectionné. [ ]: S'allume lorsque le réglage AUTO est sélectionné. (VSX-D810S/D850S uniquement) 2 Indicateur DTS S'allume lorsque le mode DTS est sélectionné. 3 Indicateur 2 DIGITAL Quand le mode 2 (DOLBY)/DTS est activé sur le récepteur, cet indicateur s'allume pour indicateur la lecture d'un signal Dolby Digital. Mais, 2 PRO LOGIC s'allume pendant la lecture 2 canaux Dolby Digital. 4 Indicateur 2 PRO LOGIC Quand le mode 2 (DOLBY)/DTS est activé sur le récepteur, cet indicateur s'allume pour indiquer la lecture d'une source Dolby Pro Logic. 5 Indicateur DSP S'allume lorsque le mode Advanced Theater ou DSP est sélectionné. 6 Indicateur Surround arrière (VSX-D810S/D850S uniquement) S’allume lorsque la plupart des logiciels à drapeau codifié (6.1 canaux) de canal de surround arrière sont sélectionnés, (Avec certains logiciels de canal de surround arrière, l’indicateur de surround arrière ne s’allumera pas parce qu’il n’y a aucun drapeau codifié dans le logiciel). Si vous sélectionnez le logiciel de canal DTS 5.1/6.1, le son surround sera entendu qu’il soit codifié par un drapeau de canal de surround arrière ou non. 7 Indicateur OVERLOAD Cet indicateur s'allume si le signal analogique reçu est trop puissant (SIGNAL SELECT doit être réglé sur ANALOG). Il indique une possible déformation du signal et il conviendra de réduire le niveau du signal d'entrée.

8 Indicateur ATT S'allume quand ATT est utilisé pour atténuer (réduire) le niveau du signal d'entrée (cette fonction ne peut s'utiliser qu'avec le mode ANALOG). 9 Indicateur DIRECT S'allume lorsque la fonction DIRECT est utilisée. Cette fonction désactive tous les effets de tonalité, balance, DSP et Dolby Surround. Indicateur MIDNIGHT S'allume quand le mode d'écoute MIDNIGHT est activé. Indicateur LOUDNESS S'allume quand le mode LOUDNESS est activé. LOUDNESS permet de renforcer les basses et les aigus à faibles volumes sonores. 0 Indicateur SPEAKER Indique le système d'enceinte sélectionné. SP 3A (et/ ou) B signifie que les enceintes sont allumées. SP 3 signifie que les enceintes sont éteintes. - Indicateur MONITOR S'allume lorsque MONITOR est sélectionné pour écouter un enregistrement en cours (voir page 33). = Indicateurs TUNER MONO: S'allume quand le tuner est réglé au moyen de la touche MPX MODE. TUNED: S'allume à la réception d'une émission. STEREO: S'allume à la réception d'une émission FM stéréo en mode stéréo automatique.

~ MASTER VOLUME LEVEL

Affiche le niveau actuel du volume. Le niveau sélectionné est conservé, même si vous éteignez l'appareil. ---dB indique le niveau minimum et 0dB indique le niveau maximum.

• Selon le réglage de niveau que vous aurez effectué pour les différents canaux, le niveau MAX pourra se situer entre –10dB et 0dB. ! Indicateur DNR (VSX-D810S/D850S uniquement) S'allume lorsque le mode de réduction du bruit numérique est activé. Permet de réduire les bruits extérieurs. Cette fonction peut s'utiliser avec n'importe quel mode sonore. @ Affichage CHARACTER Affiche les fréquences radio ou fonction (DVD/LD, CD, etc.) utilisé par le récepteur. Affichages et commandes Télécommandes (VSX-D710S/D810S) RECEIVER SOURCE

1 Touche SOURCE Sert à mettre sous tension les autres composants raccordés au récepteur. 2 Touches MULTI CONTROL Utilisez-les pour sélectionner une source et le mode d'opération commandée correspondant. Pour le contrôle des autres équipements, voir Télécommande des autres composants pages 34-48. 3 Touche RCV (voir page 15) Utilisez ce bouton pour configurer le son surround pour le récepteur. Il permet également d'utiliser les fonctions spéciales affectées aux touches numériques, par exemple MIDNIGHT, 5.1/7.1 ou ATT. 4 Touches NUMBER/MODE Ces touches permettent de sélectionner les fréquences radio en mode DIRECT ACCESS (voir page 31) du tuner ou les pistes en mode CD, DVD, etc. En outre, toutes les touches portant les noms suivants permettent d'accéder à des fonctions spéciales. Si vous essayez d'utiliser l'une d'entre elles, mais si l'affichage clignote, cela signifie que la fonction n'est pas accessible dans le mode actuellement sélectionné (par exemple, les modes DSP ne peuvent pas être utilisés si 5,1 Ch a été sélectionné). MIDNIGHT (voir page 30) Permet de sélectionner le mode MIDNIGHT sur le récepteur. Pour cela, appuyez d'abord sur la touche RCV, puis appuyez sur cette touche.

5.1 Ch (VSX-D710S) 7.1Ch (VSX-D810S/D850S)

(voir page 29-30) Lorsque la fonction DVD/LD ou DVD 5,1/7,1 Ch est sélectionné, chaque pression sur cette touche permet de permuter l'entrée DVD/LD entre DVD/LD et DVD 5,1/7,1 Ch. Pour cela, appuyez d'abord sur la touche RCV, puis appuyez sur cette touche. ATT Lorsque le témoin de surcharge s'allume, utilisez cette touche pour atténuer le niveau d'entrée du signal analogique et éviter la distorsion. Pour cela, appuyez d'abord sur la touche RCV, puis appuyez sur cette touche. Touches EFFECT +/– (voir page 29) Sert à accroître ou diminuer la quantité d’effets dans les différents modes sonores (excepté le mode Stereo 6 canaux) ou les modes d’écoute avancés. Pour cela, appuyez d'abord sur la touche RCV, puis appuyez sur ces touches.

APRÈS AVOIR ENFONCÉ LA TOUCHE MULTI CONTROL DU TUNER. Touche BAND (voir pages 31, 32) Permet de permuter entre les bandes AM et FM en mode TUNER. Touche CLASS (voir pages 32) Permet de permuter entre les trois banques (classes) de stations préréglées. Touche MPX/RETURN (voir page 31) Permet de permuter entre la réception stéréo automatique et mono pour les émissions FM. Si le signal est faible, le choix de MONO permet d'améliorer la qualité sonore. Cette touche fonctionne également comme touche pause pour les CD, cassettes, DVD, etc. Touche D. ACCESS (voir page 31) Permet d'accéder directement à une station radio en saisissant la fréquence de la station souhaitée. Touche DTV INFO Fait apparaître les écrans d'information sur un téléviseur numérique. Touche DTV MENU Fait apparaître les menus sur un téléviseur numérique. Touche DTV ON/OFF Permet d'allumer/éteindre un téléviseur numérique. Touche GUIDE Fait apparaître les guides sur un téléviseur numérique.

Affichages et commandes 6 Touches 2 /DTS (voir pages 26, 28) Permet de sélectionner les modes DOLBY DIGITAL, DOLBY SURROUND et DTS pour le récepteur. Touche DSP (voir page 27, 29) Permet de sélectionner l'un des modes DSP pour le récepteur. Touche TEST TONE (voir page 20) Permet de produire la TEST TONE lors du réglage du son surround sur le récepteur (le mode 2 /DTS devra être activé). SIGNAL SELECT (voir page 28) Permet de sélectionner le signal adapté (analogique, 0 numérique) à la source choisie. Les récepteurs VSXD810S et VSX-D850S possèdent un réglage AUTO. Celui-ce permet au récepteur de commuter automatiquement entre les signaux analogiques et numériques en fonction du signal d'entrée. Si les deux types de signal sont reçus, le réglage AUTO privilégiera le signal numérique. Cette fonction est particulièrement pratique, le récepteur choisissant toujours le signal de meilleure qualité ou le plus approprié. 7 Touche CH SELECT (voir page 20) Permet de sélectionner une enceinte lors du réglage du son surround sur le récepteur. Appuyez tout d'abord sur la touche RCV, puis appuyez sur cette touche. CH LEVEL +/– (voir page 20) Permet de régler les niveaux du son surround sur le récepteur. Appuyez tout d'abord sur la touche RCV, ! puis appuyez sur cette touche. Touche FUNCTION Permet de sélectionner la source lue ou enregistrée. Cette touche vous permet de faire défiler les différentes fonctions du récepteur, dans l'ordre suivant: CD, TUNER, AUX, CDR/TAPE, VCR/DVR, DVD/LD, DVD 7.1 Ch, VIDEO et TV/SAT (VSX# D810S/D850S). CD, TUNER, AUX, CDR/TAPE, VCR/DVR, DVD/LD, VIDEO et TV/SAT (VSX-D710S). 8 Touche LOUDNESS Permet d'activer la fonction loudness. Cette dernière permet d'améliorer les basses et les aigus à faibles volumes d'écoute. Touche FL DIMMER Cette touche commande la luminosité de l'affichage fluorescent (FL). Elle permet de choisir entre trois réglages de luminosité, ou l'arrêt de l'affichage. Touche SETUP (voir pages 34-39) Cette touche permet de configurer la télécommande pour contrôler d'autres composants. Touche MUTING Cette touche permet d'activer/désactiver la fonction silence.

EXCLUSIVEMENT RÉSERVÉES AUX CONTRÔLES DU TÉLÉVISEUR. ELLES NE SONT PAS UTILISÉES POUR D'AUTRES FONCTIONS QUE LE CONTRÔLE DU TÉLÉVISEUR. Touche TV FUNC Permet de sélectionner la fonction TV. Touche TV Permet d'allumer/éteindre votre téléviseur. Touches TV VOLUME +/– Permet d'ajuster le volume sonore de votre téléviseur. Touche MENU Permet d'accéder aux différents menus associés à votre lecteur DVD. Touches MASTER VOLUME +/– Permet de régler le volume d'écoute général. Touches CHANNEL +/– Permet de sélectionner les fréquences des stations radio mémorisées. Cette touche sert également à avancer ou reculer d'une piste sur les CD, DVD, etc. Touches @ # % fi (TUNE/ST +/–) & ENTER (voir pages 15-20) Ces touches fléchées vous permettent de régler votre système surround (voir pages 15-20). Elles sont également utilisées pour contrôler les menus/options DVD ainsi que la platine 1 d'une double platine cassette. Les touches TUNE/ST +/– permettent de sélectionner respectivement les fréquences radio et les stations mémorisées. Touche DISC (ENTER) Permet de sélectionner un disque dans un lecteur multi-CD. Appuyez tout d'abord sur la touche RCV, puis appuyez sur cette touche. Touche RECEIVER (POWER) Permet de permuter le récepteur entre la position d'attente (STANDBY) et de marche (ON). LED DISPLAY (voir pages 34-39) Cet affichage clignote lorsqu'une commande est envoyée au récepteur par la télécommande. Il clignote également dans certaines autres occasions, par exemple lors de la mémorisation des codes préréglés dans le récepteur, les fréquences de clignotement ayant une signification particulière. Affichages et commandes Télécommande (VSX-D850S) Affichage LCD (VSX-D850S uniquement) SETUP SETUP SEARCH DVD

1 Affichage LCD 2 SETUP Indique que la télécommande est en mode réglage. 3 SEARCH Indique que la télécommande est en mode recherche de code préréglé.

Indique que la télécommande est en mode recherche de code préréglé par marque. 5 LEARN Indique que la télécommande est en mode Apprentissage et est prête à apprendre les signaux d'une autre télécommande. 6 ERASE Indique que la télécommande est en mode Effacement. 7 Icône de transmission Clignote pour indiquer que la télécommande est en train de transmettre des signaux de commande. 8 Affichage CHARACTER Affiche les codes de réglage et autres informations.

Modes son Familiarisation avec les modes son Les modes son sont expliqués ici. Il y a deux modes de cinéma: 2 STANDARD et ADVANCED THEATER, prévus pour être utilisés avec des sources audiovisuelles de son surround multicanaux (telles que DVD et LD). Intrinsèques au cinéma à domicile, ces modes peuvent fournir un son surround réaliste et puissant qui recrée l'ambiance de la salle de cinéma. Il faudra peut-être les essayer pour voir quel réglage convient le mieux à votre installation domestique et à vos goûts. Les modes DSP et STEREO sont prévus pour des sources musicales, mais certains modes DSP conviennent également aux bandes son des films. Essayez les différents réglages avec les pistes son pour voir ce que vous préférez. Mode 2 (STANDARD) Ce mode s'utilise pour le décodage pur de sources Dolby Digital, DTS et Dolby Surround. Aucun effet spécial n'est ajouté. Il convient pour apprécier des films enregistrés en Dolby Digital, DTS ou Dolby Surround. . La plupart de logiciels Dolby Les logiciels Dolby Surround sont identifiés par les marques 1 ou , mais il se peut que des logiciels non marqués incorporent également Surround présente la marque Dolby Surround. DOLBY SURROUND Modes ADVANCED THEATER MUSICAL Simule l'environnement acoustique d'une salle de concert et convient aux sources musicales portant la mention 1

) ou DRAMA Simule l'environnement décontracté d'une salle de cinéma classique de taille moyenne et convient aux films et aux dramatiques comportant beaucoup de dialogue, sur des sources portant la mention 1 ( ) ou ACTION Simule l'environnement acoustique d'une grande salle de cinéma moderne. Cette option vous apportera toute la puissance et les plages dynamiques des pistes audio des films d'action, sur les sources portant la mention 1,

EXPANDED (VSX-D710S) Ce mode est spécialement conçu pour apporter une plus grande profondeur aux sources stéréo. L'effet global permet d'obtenir un espace sonore riche et dynamique, permettant aux signaux stéréo (2 canaux) d'imiter fidèlement un son 5 canaux. À utiliser avec Dolby Pro Logic pour un effet surround stéréo. Permet également d'obtenir, avec les sources Dolby Digital, un champ stéréo plus large que le mode STANDARD. 5/6-D THEATER (VSX-D810S/D850S) Ce mode est spécialement conçu pour apporter une plus grande profondeur aux sources stéréo. L'effet global permet d'obtenir un espace sonore riche et dynamique, permettant aux signaux stéréo (2 canaux) d'imiter fidèlement un son 6 canaux. Ce mode devra être utilisé en conjonction avec Dolby Pro Logic pour les sources portant la marque DOLBY SURROUND

Modes son Modes DSP Les modes DSP (Digital Signal Processing/Traitement numérique du signal) vous permettent de transformer votre salon en environnements soniques variés en lisant des sources stéréo standard (2 canaux), Dolby Pro Logic ou Dolby Digital. Les modes DSP ne fonctionnent pas si les enceintes sont désactivées. HALL 1 Simule les effets acoustiques d'une grande salle de concert lambrissé. Le retard complexe des sons réfléchis, couplés aux effets de réverbération, recréent les caractéristiques dynamiques et la richesse sonore des salles de concert, et en fait un choix naturel pour la musique classique. HALL 2 Simule l'environnement acoustique d'une salle de concert à forte résonance. La réverbération riche et le son complet recréent l'atmosphère d'une salle de concert, particulièrement adaptée à la musique classique. JAZZ Simule les effets acoustiques d'un club de jazz. Le retard moins important des sons réfléchis donne à l'auditeur l'impression d'entendre un orchestre en direct. DANCE Simule les effets acoustiques d'un club de danse, avec des graves puissants. Le retard court des sons réfléchis permet à l'auditeur d'apprécier la puissance viscérale de la musique de danse. THEATER 1 Ajuste le retard des sons réfléchis pour simuler l'environnement acoustique d'un cinéma de taille moyenne. THEATER 2 Simule l'environnement acoustique d'un cinéma, tout en maintenant la localisation correcte de chaque canal. 5/6Ch STEREO (VSX-D810S/D850S) Simule l'environnement acoustique d'une chaîne stéréo ordinaire en utilisant toutes les enceintes du système pour produire un son riche environnant. MÉMO:

• Lorsque vous utilisez le mode lecture 96 KHz PCM, les modes son STANDARD, ADVANCED THEATER, et DSP ne sont pas disponibles.

Modes son Commutation de l'entrée de signal ANALOG/DIGITAL Lecture de sources à son Dolby Digital ou DTS Si vous sélectionnez une fonction (CD, par exemple) qui n'est raccordée qu'à une connexion numérique, le commutateur de signal d'entrée ANALOG/DIGITAL basculera automatiquement sur numérique (VSXD810S/D850S). Si la fonction en question est raccordée par des branchements numériques et analogiques, le commutateur vous permettra de choisir entre les deux signaux. DVD

TV CONTROL LOUDNESS FL DIMMER SETUP MUTING 1 Appuyez sur SIGNAL SELECT pour sélectionner le signal d'entrée correspondant à la source souhaitée. Chaque pression commute entre le signal ANALOG et le signal DIGITAL (VSX-D710S). Les récepteurs VSX-D810S et VSX-D850S comportent un réglage AUTO. Cette fonction permet au récepteur de sélectionner automatiquement le signal analogique ou numérique selon l'entrée détectée. Si les deux signaux sont reçus par l'appareil, le réglage AUTO choisira le signal numérique. Cette fonction est particulièrement pratique, le récepteur choisissant toujours le signal de meilleure qualité ou le plus approprié. 2 Avec SIGNAL SELECT réglé sur DIGITAL, 2 DIGITAL s'allume à l'entrée d'un signal Dolby Digital et DTS s'allume à l'entrée d'un signal DTS. MÉMO:

• La fonction SIGNAL SELECT est fixée en position “ANALOG” pour les composants qui ne sont pas affectés à l'une des prises d'entrée numériques.
• Ce récepteur peut seulement lire les formats de signal numériques Dolby Digital, PCM (32kHz, 44kHz et 48kHz - [les modèles VSX-D810S et VSX-D850S peuvent lire les signaux 96kHz]) et DTS. Pour les autres signaux numériques, réglez SIGNAL SELECT sur “ANALOG”.
• Certains lecteurs DVD ne fournissent pas de signaux DTS. Pour les détails, consultez le mode d'emploi fourni avec votre lecteur DVD.

1 Mettez le composant de lecture sous tension. 2 Mettez le récepteur sous tension. Vérifiez que l'indicateur standby s'éteint sur le panneau avant. 3 Appuyez sur les touches MULTI CONTROL ou la touche FUNCTION, pour sélectionner la source à écouter. Si DIRECT FUNCTION est réglé sur OFF, vous devrez utiliser la touche FUNCTION pour sélectionner la source (voir page 38). 4 Appuyez sur la touche SIGNAL SELECT pour sélectionner DIGITAL. (Voir "Commutation de l'entrée de signal ANALOG/ DIGITAL" sur cette même page.) 5 Appuyez sur 2/DTS pour activer le mode Dolby/DTS. 6 Démarrez la lecture sur le composant sélectionné à l'étape 1. 7 Appuyez sur MASTER VOLUME (+/–) pour régler le volume sonore. MÉMO:

• Vous n'entendrez le son des disques codés en DTS que si votre lecteur CD ou LD est raccordé par prises numériques au récepteur. La lecture de disques codés en DTS par des branchements analogiques ne produira que du bruit numérique, et non pas la piste sonore. Pour éviter la production de ce bruit, vous devrez raccorder votre appareil par branchement numérique (voir pages 5-6) et réglez SIGNAL SELECT sur “DIGITAL”. Modes de son Sélection d'un mode son Effectuez bien la procédure d'implantation décrite sous “Implantation du son surround” (à partir de la page 15) avant d'utiliser les modes son pour assurer le meilleur son surround. Cela est particulièrement important lors de l'utilisation du mode surround 2 (Dolby). Lorsque le mode STANDARD est sélectionné, les modes DSP sont désactivés.

• STANDARD 1 Appuyez sur RCV. OFF Cette instruction indique à la télécommande de sélectionner le mode son. (Sautez cette étape si vous utilisez les commandes du récepteur). 2 Appuyez sur DSP MODE pour sélectionner le mode son. Chaque pression modifie le mode DSP comme suit: HALL 1 DSP Chaque pression modifie l'affichage comme suit. STANDARD

ENTER D.ACCESS 1 Activez/désactivez le mode Dolby/DTS en appuyant sur la touche 2/DTS de la télécommande ou 2/DTS du panneau avant. RECEIVER DVD

Fonctionnement en mode surround SOURCE DISC

• La quantité d'effet de chaque mode DSP peut être réglée sur une échelle de 10 à 90 (la valeur par défaut étant de

70) en appuyant sur EFFECT+/–.

• Les effets DSP ne seront pas transmis en mode stéréo 6 canaux (VSX-D810S/VSX-D850S uniquement).
• Sur les récepteurs modèles VSX-D810S/VSX-D850S, lorsque le canal arrière surround est désactivé, le système stéréo 6 canaux devient stéréo 5 canaux. MUSICAL 5/6-D THEATER DRAMA ACTION *Lorsque vous utilisez des disques DTS à 5.1/6.1 canaux en mode STANDARD, l’affichage passera à “DTS-ES”. Naturellement, la lecture se fera toujours avec sortie 6.1. (VSX-D810S/D850S) Reportez-vous à la page 26 pour des informations plus détaillées sur chaque effet surround. MÉMO:
• L'effet du mode Dolby/DTS peut être réglé sur une échelle de 10 à 90 (la valeur par défaut étant de 70) en appuyant sur EFFECT+/–. De plus, le niveau des effets peut être réglé pour chaque mode ADVANCED THEATER en appuyant sur la touche EFFECT +/–. Le mode STANDARD ne peut pas être modifié.
• Pour les modèles VSX-D810S/VSX-D850S, lorsque le canal arrière surround est désactivé par les réglages initiaux des enceintes, 6-D Theater devient 5-D Theater de la même manière. Mode ADVANCED THEATER (Mode Dolby/DTS) Lecture des signaux DVD 5.1 ch./7.1 ch (5.1 ch pour le VSX-D710S) Sélectionnez le mode Dolby/DTS en appuyant sur la touche 2/DTS. Lorsque le mode Dolby/DTS est ON, les fonctions Dolby Pro Logic, Dolby Digital et DTS, et de traitement du signal sont effectués automatiquement en fonction du signal reçu. Utilisez cette touche pour faire défiler les différents modes. Si vous le souhaitez, vous pouvez connecter un composant à une sortie analogique de canal 7,1 (canal 5,1 pour VSXD710S) pour apprécier une lecture en son surround. Dans ce cas, le son surround sera décodé de façon externe puis envoyé au récepteur.

VCR Cette instruction indique à la télécommande de sélectionner le mode son. (Sautez cette étape si vous utilisez les commandes du récepteur.) CD-R MULTI CONTROL RCV TUN

2 Appuyez sur MIDNIGHT. EFFECT

Chaque pression active/désactive le mode d'écoute MIDNIGHT.

Pour allumer le mode canal 7,1 DVD (5,1 pour VSX-D710S), appuyez sur la touche DVD/LD MULTI CONTROL de la télécommande, puis sur RCV, puis sur la touche 5.1/7.1. VSX-D710S seulement: Appuyez sur la touche DVD 5.1CH de l'unité principale pour allumer le mode canal 5,1. Appuyez sur le touche 5.1/7.1 de la télécommande pour revenir au mode DVD/ LD. Si vous utilisez l'unité principale, choisissez n'imorte quelle autre fonction avec la MULTI JOG. MÉMO:

• Lorsque le signal 5,1 ch/7.1 ch est sélectionné, les modes Dolby, DSP, et les fonctions SIGNAL SELECT, ATT, DIRECT, TONE, MIDNIGHT, LOUDNESS et enceinte B ne peuvent pas être utilisés.
• Lorsque le signal 5,1 ch/7.1 ch est sélectionné, il est seulement possible de régler le niveau du volume et le niveau des canaux. Mode d'écoute MIDNIGHT À faible volume, les effets surround sont habituellement moins satisfaisants. Activez le mode d'écoute MIDNIGHT pour obtenir d'excellents effets de son surround, même à volumes faibles. Ce mode vous permet d'entendre clairement les effets sonores surround des films, même à volumes faibles. RECEIVER SOURCE

• L'effet s'ajuste lui-même automatiquement selon le niveau sonore. Lire d'autres sources RECEIVER SOURCE DVD

1 Mettez le composant de lecture sous tension. 2 Mettez le récepteur sous tension. Vérifiez que l'indicateur standby s'éteint sur le panneau avant. 3 Appuyez sur les touches MULTI CONTROL ou la touche FUNCTION pour sélectionner la source à écouter. Si DIRECT FUNCTION est réglé sur OFF, vous devrez utiliser la touche FUNCTION pour sélectionner la source (voir page 39). 4 Si nécessaire, appuyez sur SIGNAL SELECT pour sélectionner le signal d'entrée correspondant au composant source souhaité (voir page 28). 5 Démarrez la lecture sur le composant sélectionné à l'étape 1. Utilisation du tuner

Accord automatique et manuel Procédez comme suit pour accorder des émissions de radio FM et AM en utilisant les fonctions d'accord automatique (recherche) et manuel (par étapes). Si vous connaissez déjà la fréquence exacte de la station souhaitée, consultez “Accord par accès direct” sur cette même page. Une fois que vous aurez effectué l'accord sur une station, vous pourrez mémoriser sa fréquence pour usage ultérieur—voir détails complémentaires à la page 32 (“Mémorisation des stations”). RECEIVER SOURCE DVD

Mode MPX Si l'indicateur TUNED ou STEREO ne s'allume pas lorsque vous accordez une station FM, parce que le signal d'émission est faible, appuyez sur MPX pour commuter en réception mono. Cela devrait améliorer suffisamment la réception pour permettre de l'apprécier. Accord par accès direct Il peut arriver que vous connaissiez déjà la fréquence de la station que vous souhaitez écouter. Dans ce cas, vous pouvez saisir directement cette fréquence au moyen des touches numériques de la télécommande (cette fonction n'est pas disponible à partir du panneau avant du récepteur). EFFECT DVD

ENTER 1 Appuyez sur la touche MULTI CONTROL TUN de la télécommande. Sur le récepteur, utilisez le MULTI JOG pour sélectionner le mode tuner. 2 Appuyez sur la touche BAND pour sélectionner la bande (FM ou AM), le cas échéant. Chaque pression commute la bande entre FM et AM. Sur le récepteur, appuyer sur la touche BAND sert à passer d'une bande à l'autre. 3 Accordez la station. Pour l'accord automatique Pour rechercher les stations dans la bande sélectionnée, maintenez la touche TUNE + ou TUNE – enfoncée pendant environ une seconde. Le tuner démarrera la recherche de la première station localisée et s'arrêtera dès qu'il en aura détecté une. Répétez pour localiser d'autres stations. Pour l'accord manuel Pour modifier les fréquences par étape, appuyez sur les touches TUNE + ou TUNE – (%fi). Accord rapide Maintenez la touche TUNE + ou TUNE – enfoncée pour accélérer la recherche, et relâchez le bouton dès que vous obtiendrez la fréquence recherchée. TUNE CHANNEL VOLUME MASTER VOLUME 1 Appuyez sur la touche MULTI CONTROL TUN de la télécommande. Sur le récepteur, utilisez le MULTI JOG pour sélectionner le mode tuner. 2 Appuyez sur la touche BAND pour sélectionner la bande FM ou AM. Chaque pression commute la bande entre FM et AM. Sur le récepteur, appuyer sur la touche BAND sert à passer d'une bande à l'autre. 3 Appuyez sur D.ACCESS (DIRECT ACCESS). 4 Utilisez les touches numérotées pour entrer la fréquence de la radio souhaitée. Exemple: Pour accorder la station 106.00 (FM), appuyez sur 1 – 0 – 6 – 0 – 0 SP A TUNED STEREO MÉMO:

• Pour corriger une erreur durant la saisie de la fréquence, appuyez deux fois sur la touche D.ACCESS pour effacer la fréquence et recommencer.

Utilisation du tuner Mémorisation des stations Rappel de stations mémorisées Si vous écoutez souvent une station de radio particulière, il est plus pratique d'en mémoriser la fréquence dans le récepteur pour pouvoir la retrouver plus facilement lorsque vous voulez l'écouter. Vous n'aurez ainsi plus besoin d'effectuer l'accord manuel à chaque fois. Les modèles VSX-D710S/D810S/D850S peuvent mémoriser jusqu'à 30 stations, qui seront stockées dans trois banques, ou classes (A, B et C) de 10 stations chacune. Lors de la mémorisation des fréquences FM, le récepteur enregistre également le mode MPX (stéréo auto ou mono, voir page 31). Le processus de mémorisation des stations n'est accessible qu'à partir des commandes du panneau avant du récepteur. Une fois que vous aurez mémorisé jusqu'à 30 stations (voir paragraphe précédent), il est extrêmement simple de rappeler les stations mémorisées. DVD

VSX-D710S 1 Accorder la station souhaitée. Consultez “Accord automatique et manuel” ou “Accord par accès direct” à la page 31 et sur cette page, pour tous renseignements complémentaires. 2 Appuyez sur MEMORY. Une classe mémoire se met à clignoter sur l'affichage. SP A TUNED STEREO 3 Appuyez sur CLASS pour sélectionner l'une des trois classes.

Sur le récepteur, utilisez le MULTI JOG pour sélectionner le mode tuner. 2 Appuyez sur CLASS pour sélectionner la classe dans laquelle la station a été mémorisée. Chaque pression permet de faire défiler les trois classes disponibles: A, B et C. Chaque pression permet de faire défiler les trois classes disponibles: A, B et C. 4 Appuyez sur STATION +/– pour sélectionner le numéro de mémoire souhaité. 3 Appuyez sur les touches ST +/– pour sélectionner la mémoire correspondant à la station recherchée. Chaque pression sur ces touches permet de faire défiler les 10 mémoires de station disponibles dans chaque classe. Après avoir choisi la mémoire souhaitée, le numéro de la mémoire et de la classe clignote pendant environ 5 secondes et le récepteur mémorise la station. Répétez les étapes 1 à 4 pour mémoriser jusqu'à 30 stations.

1 Appuyez sur la touche MULTI CONTROL TUN de la télécommande. Il est également possible de rappeler la station mémorisée au moyen des touches numériques de la télécommande. MÉMO:

• Si le récepteur demeure débranché du secteur durant de longues de périodes, les stations mémorisées seront perdues et devront être reprogrammées. Enregistrement

Enregistrement audio ou vidéo Les explications suivantes vous indiquent comment enregistrer un signal audio ou vidéo à partir du tuner intégré ou d'une source audio ou vidéo raccordé au récepteur (par exemple, lecteur CD ou TV). Les enregistrements peuvent être effectués sur un graveur de CD ou DVR, une platine cassette ou MD ou un magnétoscope raccordés aux prises d'entrée/sortie CD-R/ TAPE/MD, VCR ou DVR. DVD

VCR Il vous est possible d'écouter (surveiller) l'enregistrement en cours en utilisant la touche MONITOR du panneau avant (votre platine de cassettes devra posséder une fonction de surveillance de l'enregistrement). Appuyez sur la touche MONITOR pour commuter entre le son de l'enregistrement et le son du composant de source. CD-R MULTI CONTROL TUN

CH LEVEL FL DIMMER MÉMO: Le volume du récepteur, le contrôle de tonalité (basses et aigus), la fonction loudness et les effets surround n'ont aucun effet sur le signal enregistré. MONITOR de l'enregistrement RECEIVER SOURCE 4 Démarrez l'enregistrement, puis démarrez la lecture du composant sources. SETUP FUNCTION MUTING

VSX-D710S 1 Tournez la bague MULTI JOG pour sélectionner la source à enregistrer (vous pouvez également utiliser les touches MULTI CONTROL si DIRECT FUNCTION est activée). Toutes les commandes, à l'exception de MONITOR, sont accessibles à partir de la télécommande. 2 Préparez la source à enregistrer Accordez la station radio, chargez le CD, etc. Pour un enregistrement vidéo, chargez la cassette, DVD, etc. 3 Insérez une cassette vierge, un MD, une cassette vidéo, etc dans l'appareil d'enregistrement raccordé aux prises CD-R/MD/TAPE ou VCR/DVR et réglez les niveaux d'enregistrement. Reportez-vous aux instructions fournies avec votre graveur/platine/magnétoscope pour tout renseignement complémentaire. La plupart des magnétoscopes règlent automatiquement le niveau d'enregistrement audio—consultez le mode d'emploi de votre magnétoscope si vous ne savez pas si votre modèle possède des commandes manuelles. Enregistrement à partir de composants numériques Le VSX-D710S possède une prise de sortie numérique optique. Les modèles VSX-D810S/D850S possèdent une prise de sortie numérique coaxiale et une prise de sortie numérique optique. La qualité de ces deux types de connexion est similaire, il vous suffit donc d'utiliser la prise qui correspond au type de branchement disponible sur le composant. Si vous souhaitez effectuer un enregistrement numérique à partir de ce récepteur, branchez la sortie optique du récepteur à l'entrée optique du composant numérique que vous souhaitez utiliser pour l'enregistrement. Le composant source (MD, CD, DVD, etc.) devra également être numérique, bien entendu, et raccordé à ce récepteur par des branchements numériques. Veillez à ce que le commutateur analogique/numérique soit réglé sur numérique (voir page 28). La procédure d'enregistrement est la même que décrite ci-dessus. Reportez-vous au tableau ci-dessous pour connaître le type de branchement numérique disponible pour chaque mode de réception. MODÈLE COAX IN OPT IN OPT OUT VSX-D710S VSX-D810S

Télécommande des autres composants Rappel de codes de préréglage Procédez comme suit pour rappeler les codes préréglés pour chaque touche MULTI CONTROL. Une fois le code de préréglage assigné, il vous suffira d'appuyer sur le bouton pour que la télécommande contrôle automatiquement le composant correspondant. MÉMO:

• Consultez la “Liste des codes de préréglage”, pages 42 à 48 pour les composants et les fabricants disponibles.
• Reportez-vous à “Télécommande des autres composants”, pages 34 à 48, pour une explication détaillée des opérations de commande des autres composants. RECEIVER SOURCE DVD

DVD VCR CD-R TVC TUN Lecteur DVD/LD ou graveur de DVD Téléviseur, tuner satellite ou tuner télévision par câble Magnétoscope ou graveur de vidéo numérique Lecteur CD Graveur CD, platine cassettes ou lecteur Tuner téléviseur ou télévision par câble Tuner FM/AM 3 Utilisez les touches numériques pour saisir le code de préréglage à quatre chiffres. (voir à la page 42-48, Liste des codes de préréglage) La diode (LED) clignotera une demi-seconde après la saisie de chaque chiffre et s’allumera en continu pendant deux secondes pour confirmer qu’un code valide a été saisi. (VSX-D850S uniquement: Le code apparaît sur l'affichage LCD au fur et à mesure que vous le saisissez. L'affichage indique OK si c'est un code valide.) Si la diode (LED) clignote trois fois, cela signifie que vous avez saisi un code non valide, ou qu'une erreur est survenue. Vérifiez sur la liste des codes de réglage et essayez à nouveau. Si vous n'arrivez pas à saisir un code de réglage, vous pouvez vous reporter à la page 37 pour accéder aux commandes individuelles de la télécommande. La télécommande revient à son mode d'opération antérieur. Elle reviendra également au mode précédent après 30 secondes d’inactivité. 4 Répétez les étapes 1 à 3 pour assigner les codes de préréglage à vos autres composants, le cas échéant. TV CONTROL

AV PRE-PROGRAMMED AND LEARNING

1 Maintenez la touche SETUP enfoncée pendant trois secondes pour sélectionner le mode préréglé. La diode (LED) s'allume en continu pendant deux secondes. (VSX-D850S uniquement: L'affichage LCD indique SETUP). Pour annuler à n'importe quel moment le mode préréglé Appuyez sur SETUP. La télécommande reviendra également au mode précédent après 30 secondes d’inactivité. 2 Appuyez sur la touche MULTI CONTROL pour le composant que vous souhaitez contrôler.

Chaque touche peut être configurée pour contrôler l'un des composants suivants. MÉMO:

• Il est uniquement possible de saisir un code pour le type de composant correspondant à la mention de la touche MULTI CONTROL.
• Si vous rappelez un code préréglé pour le tuner (TUN MULTI CONTROL), il ne vous sera pas possible de contrôler le tuner intégré au récepteur au moyen de la télécommande. Pour réinitialiser la télécommande et contrôler le tuner intégré, saisissez le code de préréglage 7008.
• Pour effacer le code de réglage correspondant au MULTI CONTROL actuel, saisissez 0000 comme code de l'étape 3. Télécommande des autres composants Programmer en utilisant la recherche de code de réglage (VSX-D710S/D810S) Une autre méthode de programmation de la télécommande avec des codes de réglage consiste à utiliser la fonction de recherche. La télécommande transmet des lots de dix codes; lorsque vous voyez que le composant répond, recherchez parmi ces dix derniers codes jusqu'à ce que vous trouviez le code correct. RECEIVER SOURCE DVD

EFFECT MPX/RETURN D.ACCESS 6 Utilisez les touches % fi pour rechercher parmi les dix derniers codes transmis afin d’identifier le code correct. La diode (LED) clignotera lors de la transmission du code. Arrêtez lorsque vous voyez le composant s'arrêter ou s'éteindre. Vous pouvez également vérifier que vous avez le code correct en appuyant sur PLAY, STOP, VOL +/–, etc.

2 /DTS DSP CH SELECT LOUDNESS 7 Maintenez enfoncé ENTER pendant trois secondes pour garder le code de réglage. GUIDE

2,4 5 Allumez à nouveau le composant ou redémarrez la lecture. DISC

DTV INFO composant répond en s'arrêtant (pour les composants de lecture uniquement) ou en s'éteignant, allez à l'étape 5, et sinon répétez cette étape. Si vous souhaitez annuler le mode de recherche, maintenez enfoncé MUTING pendant trois secondes.

6,7 La télécommande revient automatiquement à son usage normal. TUNE CHANNEL VOLUME MASTER VOLUME MENU TVFUNC

TV CONTROL 1 Mettez sous tension le composant que vous souhaitez contrôler. Si le composant est un lecteur (lecteur CD, VCR, etc.), commencez la lecture. 2 Maintenez enfoncé SETUP pendant trois secondes. Programmer en utilisant la recherche complète de bibliothèque (VSX-D850S) Une autre méthode de programmation de la télécommande avec des codes de réglage consiste à utiliser la fonction de recherche par bibliothèque. La télécommande transmet des lots de dix codes; lorsque vous voyez que le composant répond, recherchez le code parmi les dix derniers codes, jusqu'à ce que vous trouviez le code correct. La diode (LED) s'allume en continu pendant deux secondes. La télécommande reviendra également au mode précédent après 30 secondes d’inactivité. SETUP 3 Appuyez sur la touche MULTI CONTROL correspondant au composant que vous souhaitez contrôler. VCR CD-R TVC TUN Lecteur DVD/LD ou graveur de DVD Téléviseur, tuner satellite ou tuner télévision par câble Magnétoscope ou graveur de vidéo numérique Lecteur CD Graveur CD, platine cassettes ou lecteur Tuner téléviseur ou télévision par câble Tuner FM/AM 4 Maintenez enfoncé SETUP pendant deux secondes. Un lot de 10 codes est transmis et la diode (LED) clignote lors de la transmission. Si vous voyez que le SEARCH DVD SEARCH BY BRAND LEARN VCR CD-R

EFFECT Chaque touche peut être réglée pour contrôler l'un des composants suivants DVD

3,7,8 CHANNEL VOLUME MASTER VOLUME 1 Mettez sous tension le composant que vous souhaitez contrôler. Si le composant est un lecteur (lecteur CD, VCR, etc.), démarrez la lecture.

Télécommande des autres composants 2 Maintenez enfoncée SETUP pendant trois secondes. L'affichage LCD de la télécommande indique SETUP. La télécommande reviendra également au mode précédent après 30 secondes d’inactivité. 3 Utilisez les touches @ # pour sélectionner le mode de recherche complète de bibliothèque. L'affichage LCD de la télécommande indique SEARCH. 4 Appuyez sur la touche MULTI CONTROL correspondant au composant que vous souhaitez contrôler. Chaque touche peut être réglée pour contrôler l'un des composants suivants. DVD VCR CD-R TVC TUN Lecteur DVD/LD ou graveur de DVD Téléviseur, tuner satellite ou tuner télévision par câble Magnétoscope ou graveur de vidéo numérique Lecteur CD Graveur CD, platine cassettes ou lecteur Tuner téléviseur ou télévision par câble Tuner FM/AM 5 Maintenez enfoncé SETUP pendant deux secondes. Un lot de 10 codes est transmis et la diode (LED) clignote lors de la transmission. Si vous voyez que le composant répond en s'arrêtant (pour les composants de lecture uniquement) ou en s'éteignant, allez à l'étape 6, et sinon répétez cette étape. Après avoir envoyé les dix codes, l’icône de recherche clignotera. Si vous souhaitez annuler le mode de recherche, maintenez appuyé MUTING pendant deux secondes. 6 Allumez à nouveau le composant ou redémarrez la lecture. 7 Utilisez les touches % fi pour rechercher parmi les dix derniers codes transmis afin d’identifier le code correct. L’icône de transmission est allumée pendant que les codes sont envoyés. Arrêtez lorsque vous voyez que le composant s'arrête ou s'éteint. L’affichage LCD affiche l’ID. Vous pouvez aussi vérifier que vous avez le code correct en appuyant sur PLAY, STOP, VOL +/–, etc. 8 Maintenez enfoncé ENTER pendant trois secondes pour mémoriser le code programmé. 1 Mettez sous tension le composant que vous souhaitez contrôler. Si le composant est un type de lecteur (lecteur CD, VCR, etc.), faites démarrer la lecture. 2 Maintenez enfoncée la touche SETUP pendant trois secondes. L'affichage LCD de la télécommande indique SETUP. La télécommande reviendra également au mode précédent après 30 secondes d’inactivité. 3 Utilisez les touches @ # pour sélectionner le mode de Recherche de marque, puis appuyez sur la touche ENTER. L'affichage LCD de la télécommande indique BRAND SEARCH. 4 Appuyez sur la touche MULTI CONTROL correspondant au composant que vous souhaitez contrôler. Chaque touche peut être programmée pour contrôler l'un des composants suivants DVD VCR CD-R TVC TUN Lecteur DVD/LD ou graveur de DVD Téléviseur, tuner satellite ou tuner télévision par câble Magnétoscope ou graveur de vidéo numérique Lecteur CD Graveur CD, platine cassettes ou lecteur Tuner téléviseur ou télévision par câble Tuner FM/AM 5 Utiliser les touches % fi pour sélectionner la marque de composant. Les noms de marque apparaissent sur l'affichage LCD de la télécommande. Si la marque de votre composant n'apparaît pas, vous ne pouvez pas utiliser cette fonction. 6 Maintenez enfoncé SETUP pendant deux secondes. Un lot de dix codes est transmis et l’icône de transmission est allumée pendant que les codes sont envoyés. Une fois que les dix codes sont envoyés, l’icône de recherche clignote. Si vous voyez que le composant répond en s'arrêtant (pour les composants de lecture uniquement) ou en s'éteignant, allez à l'étape 6, et sinon répétez cette étape. Si vous souhaitez annuler le mode de recherche, maintenez appuyé MUTING pendant deux secondes. 7 Allumez à nouveau le composant ou redémarrez la lecture. Programmer en utilisant la recherche de nom de marque (VSX-D850S uniquement)

Une autre méthode de programmation de la télécommande par codes de réglage consiste à utiliser la fonction Recherche de Marque. La télécommande transmet des lots de 10 codes; lorsque vous voyez que le composant répond, recherchez seulement ces dix derniers codes jusqu'à ce que vous trouviez le code correct. 8 Utilisez les touches % fi pour rechercher parmi les dix derniers codes transmis afin d’identifier le code correct. L’icône de transmission est allumée pendant que les codes sont envoyés. Arrêtez lorsque vous voyez que le composant s'arrête ou s'éteint. L’affichage LCD affiche uniquement l’ID. Vous pouvez aussi vérifier que vous avez le code correct en appuyant sur la touche PLAY, STOP, VOL +/–, etc. 9 Maintenez enfoncé ENTER pendant trois secondes pour mémoriser le code programmé. Télécommande des autres composants RECEIVER SOURCE LED DVD

TV CONTROL 1 Maintenez la touche SETUP enfoncée pendant trois secondes. La diode (LED) de la télécommande s'allume pendant deux secondes. Pour annuler à n'importe quel moment le mode préréglé Appuyez sur SETUP. La télécommande reviendra également au mode précédent après 30 secondes d’inactivité. 2 VSX-D850S seulement: Utilisez les touches @ # pour sélectionner le mode Apprentissage. Le mode Apprentissage est indiqué par l'icône d'Apprentissage (LEARN) sur l'affichage LCD de la télécommande. 3 Appuyez sur le touche MULTI CONTROL correspondant au composant que vous souhaitez contrôler. 4 VSX-D710S/D810S: Maintenez appuyée la touche RECEIVER pendant deux secondes pour démarrer le mode d’Apprentissage. La diode (LED) s'allume en continu. Pour annuler le mode de programmation d'Apprentissage (LEARNING). Appuyez sur SETUP pendant une seconde. Si aucune commande n'est saisie dans les trente secondes, la télécommande retourne au mode précédent.

(2,5 5 cm) RCV Si les codes préréglés ne sont pas disponibles pour votre/ vos composant/s, ou si les codes préréglés disponibles ne fonctionnent pas correctement, vous pouvez utiliser cette méthode pour programmer des signaux à partir d'une ou des télécommandes de votre/vos composant/s. Cette procédure est aussi utilisable après le rappel d'un code préréglé pour ajouter des opérations non couvertes par les codes préréglés. 5 Pointez les télécommandes l’une vers l’autre. Appuyez sur la touche qui doit être apprise sur la télécommande de ce récepteur (par exemple la touche 3 [lecture]) SOURCE Apprentissage de commandes: d'autres télécommandes Pointez les télécommandes l'une vers l'autre, avec environ 1-2 pouces d'écart (2,5-5 cm) et appuyez sur la touche de la télécommande pour l'opération que vous souhaitez programmer. La diode (LED) clignote rapidement. Pour VSX-D850S, l’icone LEARN clignote. 6 Appuyez sur la touche correspondante de l’autre télécommande qui doit être apprise à la télécommande de ce récepteur (dans l’exemple ci-dessus la touche 3 [lecture]) Pointez les télécommandes l'une vers l'autre. Appuyez sur la touche de l'autre télécommande correspondant à l'opération que vous souhaitez programmer. La diode (LED) de cette télécommande s'éteindra, puis recommencera à s'allumer en continu pour indiquer que l'opération a été apprise. (Pour le modèle VSX-D850S, l’icône LEARN clignotera régulièrement et l’affichage LCD affichera “OK” si l’opération a été apprise). Si, pour quelque raison que ce soit, la commande n'a pas été apprise, la diode (LED) clignotera trois fois, puis s'allumera en continu. (Pour le modèle VSX-D850S, l’affichage LCD affichera “error” si l’opération n’a pas été apprise). Si cela se produit, recommencez l'opération en variant la distance entre les télécommandes, jusqu'à ce que la diode (LED) de cette télécommande s'allume en continu sans clignoter auparavant. Pour programmer des opérations additionnelles pour le même composant Répétez les étapes 5 à 6 Pour programmer des opérations pour un autre composant Répétez les étapes 2 à 6 (VSX-D850S). Répétez les étapes 3 à 6 (VSX-D710S/D810S). 7 Maintenez appuyée la touche SETUP pendant une seconde pour sortir du mode de programmation LEARNING. Après dix secondes d'inactivité, la télécommande quittera automatiquement le mode LEARNING et reviendra à son mode précédent. MÉMO:

• Il peut arriver que certaines commandes des autres télécommandes ne puissent pas être apprises mais, dans la plupart des cas, il faut simplement rapprocher davantage ou éloigner davantage les télécommandes.
• Certaines touches représentent des modes qui ne peuvent être appris par D’autres télécommandes. Celles-ci incluent : RCV, CH SELECT, CH LEVEL, FUNCTION, LOUDNESS, FL DIMMER et MUTING.
• Les touches TV CONTROL (TV , VOL +/− et TV FUNC) peuvent uniquement être apprises en mode TV et TVC.

Télécommande des autres composants Effacement d'un réglage d'une touche de la télécommande Effacement de tous les codes de la télécommande Cette méthode efface l'une des touches que vous avez programmées et restaure le préréglage d'usine correspondant à cette touche. Efface toutes les fonctions préréglées et les signaux appris et restaure les préréglages d'usine. VSX-D710S/D810S: 1 Maintenez enfoncé SETUP pendant trois secondes. La diode (LED) de la télécommande s'allume pendant deux secondes. La télécommande reviendra également au mode précédent après trente secondes d’inactivité. 2 Appuyez sur MULTICONTROL correspondant à la fonction de la touche à effacer. 3 Appuyez sur RECEIVER deux fois en trente secondes pour démarrer le mode effacement. La diode (LED) clignote. 4 Appuyez sur la touche à effacer pendant trois secondes. La diode (LED) s’allume en continu pendant trois secondes puis s’éteint. 2 Utilisez les touches à chiffre pour saisir 0123. La diode (LED) s’allume pendant une demi-seconde pour chaque saisie de chiffre. Sur les VSX-D710S et VSX-D810S, la diode (LED) s’allume pendant deux secondes pour indiquer que les réglages ont été restaurés selons les préréglages d’usine. (Si la diode (LED) clignote trois fois, alors vous vous êtes trompés dans le code – essayez de le saisir à nouveau). Sur le VSX-D850S, le LCD affiche 0123 puis “OK” pendant deux secondes si le code à quatre chiffres a été accepté. S’il y a eu une erreur, l’affichage clignotera trois fois. Vérification des codes de préréglage 6 Maintenez appuyée la touche SETUP pendant une seconde pour sortir du mode effacement. Pour savoir si un code de préréglage est associé à une touche MULTI CONTROL: VSX-D850S: 1 Maintenez enfoncé SETUP pendant trois secondes. La diode (LED) de la télécommande s'allume pendant deux secondes et l'affichage indique SETUP. La télécommande reviendra également au mode précédent après trente secondes d’inactivité. 2 Utilisez les touches @ # pour sélectionner le mode Effacement. L'affichage LCD indique ERASE. 3 Appuyez sur le touche MULTI CONTROL correspondant à la fonction de la touche à effacer. 4 Appuyez sur le touche que vous souhaitez effacer. 5 Répétez les étapes 3-4 pour effacer d’autres codes.

Pour le VSX-D710S et le VSX-D810S, la diode (LED) de la télécommande s'allume pendant deux secondes. Pour le VSX-D850S, l’icône SETUP s’allume. Pour annuler à n'importe quel moment le mode Effacement, appuyez sur SETUP. La télécommande reviendra également au mode précédent après trente secondes d’inactivité. 5 Répétez les étapes 4 pour effacer d’autres codes. 1 Maintenez enfoncé SETUP pendant trois secondes.

1 Maintenez la touche SETUP enfoncée pendant trois secondes. VSX-D710S/D810S: La diode (LED) s'allume en continu pendant deux secondes. 2 Appuyez sur le touche MULTI CONTROL dont vous souhaitez vérifier le code de préréglage. 3 Maintenez enfoncé ENTER pendant deux secondes. Chaque code de programmation est composé de quatre chiffres, par exemple 1329. Chaque chiffre est représenté par une série de clignotements de la diode (LED) de la télécommande— 3 clignotements représentent le chiffre “3”, etc. (“0” est représenté par 10 clignotements). VSX-D850S: 1 Maintenez enfoncée pendant trois secondes le touche MULTI CONTROL dont vous souhaitez vérifier le code de préréglage. Le code de préréglage apparaît sur l'affichage LCD de la télécommande. Télécommande des autres composants Fonction directe La fonction directe est particulièrement utile, dans la mesure où elle vous permet de garder le récepteur dans une fonction (par exemple, CD), tout en plaçant la télécommande dans une fonction différente. Ainsi, vous pourrez, par exemple, utiliser la télécommande pour écouter un CD sur le récepteur, puis utiliser cette même télécommande pour rembobiner une cassette vidéo dans votre magnétoscope, tout en continuant à écouter votre lecteur de CD. Lorsque la fonction DIRECT est ON, toute touche MULTI CONTROL sur laquelle vous appuyez change la fonction du récepteur et de la télécommande. Si la fonction DIRECT est OFF, il est possible d'utiliser la télécommande sans affecter le récepteur. Ainsi, vous pourrez utiliser la télécommande pour faire fonctionner le magnétoscope, alors que le récepteur vous permet d'écouter un autre composant. Pour régler une touche MULTI CONTROL sur DIRECT ON ou DIRECT OFF: Commandes des autres composants Pioneer En branchant un cordon de contrôle (optionnel), vous aurez la possibilité de contrôler d'autres équipements Pioneer au moyen de cette télécommande. Dirigez la télécommande vers le capteur à distance de cette unité, même lorsque vous contrôlez un autre équipement. Les signaux de la télécommande sont reçus par le capteur à distance de cette unité et transmis aux autres équipements par la borne CONTROL OUT. MÉMO:

• Vous pouvez également contrôler les composants Pioneer en dirigeant la télécommande du récepteur directement vers le composant en question. Ce type de fonctionnement ne nécessite pas de cordons de contrôle. 1 Maintenez la touche SETUP enfoncée pendant trois secondes. La diode (LED) de la télécommande s'allume pendant deux secondes et l'affichage indique SETUP. Pour annuler à n'importe quel moment le mode Fonction directe, appuyez sur SETUP. La télécommande reviendra également au mode précédent après trente secondes d’inactivité. CONTROL OUT OUT 2 Appuyez sur la touche MULTI CONTROL que vous souhaitez programmer. VSX-D850S Autres produits Pioneer avec marque Î 3 Utilisez les touches à chiffre pour saisir 9990 (DIRECT ON) ou 9995 (DIRECT OFF). La diode (LED) s'allume pendant deux secondes pour indiquer que la programmation est correcte. (Si la diode (LED) clignote trois fois, ce la signifie que vous avez fait une erreur de code—essayer de la saisir à nouveau.) Sur le VSX-D850S, le LCD affiche “OK” pour indiquer que le code à quatre chiffres a été accepté. S’il y a eu une erreur, l’affichage clignotera trois fois.

CONTROL Télécommande Brancher à la borne CONTROL IN des autres produits Pioneer possédant la marque Î. MÉMO:

• TV CONT ne possède pas cette fonction et ne vous permet donc d'utiliser DIRECT FUNCTION.

Télécommande des autres composants Commandes des lecteurs CD/MD/CD-R/VCR/DVD/LD/DVR/platine cassettes La télécommande pourra contrôler ces composants une fois que vous aurez saisi les codes adéquats ou “appris” les commandes au récepteur (voir pages 34-36). Utilisez les touches MULTI CONTROL pour placer la télécommande dans le mode requis. Touche(s) Fonction Composants Lecteur CD/MD/CD-R/VCR SOURCE Appuyez pour permuter les composants entre STANDBY et ON.

Appuyez pour revenir au début de la piste en cours de lecture. Appuyez plusieurs fois pour revenir au début des pistes précédentes. Lecteur CD/MD/CD-R/DVD/

Revenir aux chaînes précédentes (chaîne –). VCR/DVR DVD/LD/DVR/platine cassettes Lecture de l'autre face d'une cassette sur une platine réversible.

Avancer aux chaînes précédentes (chaîne +). VCR Lecture de l'autre face d'une cassette sur une platine réversible. Platine cassettes

Pause durant la lecture ou l'enregistrement. Lecteur CD/MD/CD-R/VCR/ DVD/LD/DVR/platine cassettes

Maintenez enfoncée pour lecture avant accélérée. Lecteur CD/MD/CD-R/VCR DVD/LD/DVR/platine cassettes

Maintenez enfoncée pour lecture arrière accélérée. Lecteur CD/MD/CD-R/VCR/ DVD/LD/DVR/platine cassettes

Début de la lecture. Lecteur CD/MD/CD-R/VCR/ DVD/LD/DVR/platine cassettes

Arrêt de la lecture (sur certains modèles, la pression sur cette touche lorsque le disque est déjà arrêté a pour effet d'ouvrir le plateau). Accès direct aux pistes d'une source programme. Lecteur CD/MD/CD-R/VCR/ DVD/LD/DVR/platine cassettes Servez-vous des touches pour utiliser l'affichage à l'écran. Lecteur DVD/DVR Touches numériques Touche + 10 Touche DISC

Platine cassettes Appuyez pour avancer au début de la piste en cours de lecture. Appuyez plusieurs Lecteur CD/MD/CD-R/LD fois pour revenir au début des pistes suivantes. Lecteur CD/MD/CD-R/VCR/LD Sélection des pistes supérieures à 10. Appuyez sur cette touche et sur le deuxième Lecteur CD/MD/CD-R/VCR/ chiffre pour accéder à la piste (touche +10 + 3 = piste 13). Lecteur CD multiples Choisir le disque. Éjectez le disque. Lecteur MD Appuyez pour permuter entre le tuner VCR et le tuner TV Magnétoscope/platine cassettes. VCR/platine cassettes Changer de côté du LD. Lecteur LD Touche ¶ RECORD Démarrer l'enregistrement. Afin d'éviter tout enregistrement accidentel, il est nécessaire d'appuyer deux fois pour activer ce bouton (dans un délai inférieur à 10 secondes). VCR/lecteur DVR MENU Appuyez pour avancer jusqu'au début de la piste suivante. Appuyez plusieurs fois Lecteur CD/MD/CD-R/VCR/ LD/platine cassettes pour sauter au début des pistes suivantes.

Touche pause. Lecteur Cassettes

Arrêt de la bande. Lecteur Cassettes ENTER Démarrage de la lecture. Lecteur Cassettes

Retour rapide de la bande. Lecteur Cassettes

Avance rapide de la bande. Lecteur Cassettes

et ENTER Utilisation des menus/options DVD. Lecteur DVD/DVR Télécommande des autres composants Commandes TV par câble/TV par satellite/TV/DTV La télécommande pourra contrôler ces composants une fois que vous aurez saisi les codes adéquats ou “appris” les commandes au récepteur (voir pages 34-36). Utilisez les touches MULTI CONTROL pour placer la télécommande dans le mode requis. Touche(s)

TV FUNC. Fonction Composants Appuyez pour activer/désactiver la DTV. DTV Appuyez pour placer la TV ou CATV en STANDBY ou ON. TV par câble/TV par satellite/

Appuyez pour activer l'entrée TV. (Cela n'est pas possible avec tous les modèles. Si cette fonction ne marche pas avec les codes de préréglage, utilisez la fonction d'apprentissage.)

CHANNEL +/– Sélection des chaînes. TV par câble/TV par satellite/ TV/DTV TV VOL +/– Réglage du volume du téléviseur. TV par câble/TV par satellite/ TV/DTV SOURCE Appuyez pour allumer ou éteindre la DTV. DTV

Passage à une chaîne de nombre inférieur. TV par câble/TV par satellite/

Choix des commandes RED sur le menu DTV. DTV Passage à une chaîne de nombre supérieur. TV par câble/TV par satellite/

Choix des commandes YELLOW sur le menu DTV. DTV

Utilisez comme le bouton GUIDE pour la navigation. DTV

Choix des commandes GREEN sur le menu DTV. DTV

Choix des commandes BLUE sur le menu DTV. DTV

Obtention d'INFO sur le programme DTV. DTV

Commutation entre les pistes audio DTV. DTV Touches numériques Permet de sélectionner une chaîne TV spécifique. TV par câble/TV par satellite/ TV/DTV Touche + 10 Permet d'ajouter une décimale lors de la sélection d'une chaîne TV spécifique. DTV Touche DISC Permet de saisir une chaîne. DTV MENU Sélection de différents menus à partir des fonctions de DTV. DTV Sélection de l'écran menu. TV par câble/TV par satellite/

Sélection ou réglage et navigation entre les items de l'écran menu. ENTER: Permet de faire apparaître les menus DTV. DTV Appuyez pour sélectionner ou régler et naviguer entre les items de l'écran menu. TV par câble/TV par satellite/ TV/DTV Pour TV et TV par câble, utilisez cette touche pour saisir immédiatement une nouvelle chaîne (fonction CHANNEL ENTER). Pour TV par satellite, utilisez cette touche pour quitter l'écran menu. TV par câble/TV par satellite/ TV/DTV

et ENTER EFFECT +/– MÉMO:

• Les quatre premier boutons des modèles VSX-D710S/D810S/D850S sont réservés à la commande du téléviseur assigné à la touche TVC. Si vous ne possédez qu'un téléviseur à raccorder à ce système, assignez-le à la touche TVC MULTI CONTROL. Si vous possédez deux téléviseurs, assignez le principal à la touche TVC. Si vous raccordez votre système de cette manière, les quatre premières commandes TV seront toujours accessibles.

Télécommande des autres composants Liste des codes de préréglage Vous pouvez uniquement régler ces codes pour les touches qui ont été assignées aux composants respectifs. Ainsi, par exemple, les codes TV peuvent uniquement être réglés à partir de la touche TV ou TVC.

Télécommande des autres composants FINLUX

Dépannage Les opérations incorrectes peuvent être confondues avec des problèmes et anomalies. Si vous pensez que quelque chose ne va pas sur cet appareil, vérifiez les points ci-dessous. Parfois, le problème peut provenir d'un autre composant. Vérifiez les autres composants et appareils électriques utilisés. Si le problème ne peut pas être corrigé après application de la liste ci-dessous, confiez la réparation au centre de service PIONEER le plus proche ou à votre revendeur. Mise sous tension impossible.

• Branchez la fiche d'alimentation dans la prise murale.
• Déconnectez la fiche de la prise murale, puis réinsérez-la.
• Veillez à ce qu'aucun fil d'enceinte dénudé ne touche le panneau arrière. Si cela se produisait, le récepteur s'éteindrait automatiquement. Pas de réponse de l'appareil à la pression des touches. Pas de son à la sélection d'une fonction.
• Vérifiez que le composant est bien raccordé (voir pages 5 à 14).
• Appuyez sur MUTING sur la télécommande.
• Ajustez MASTER VOLUME.
• Appuyez sur la touche MONITOR.
• Appuyez sur SPEAKERS pour sélectionner les enceintes raccordées. Pas d'image à la sélection d'une fonction.
• Vérifiez que le composant est bien raccordé (voir pages 5 à 14).
• Appuyez sur la touche de fonction correcte. Bruit considérable dans les émissions de radio.
• Accordez la fréquence correcte.
• Raccordez l'antenne (voir page 10).
• Acheminez les câbles 2 RF et numériques loin des bornes et fils d'antenne.
• Étendez entièrement l'antenne filaire FM, positionnez-la pour obtenir la meilleure réception et fixez-la au mur.
• Raccordez une antenne FM extérieure (voir page 10).
• Ajustez la direction et la position pour obtenir la meilleure réception.
• Raccordez une antenne AM intérieure ou extérieure (voir page 10).
• Mettez hors tension le composant provocant le bruit ou éloignez-le du récepteur.
• Éloignez plus l'antenne du composant le bruit. Sélection automatique des stations de radio impossible.
• Raccordez une antenne extérieure (voir page 10). Aucun son ne sort des enceintes surround ou centrale.
• Voir “Mode d'implantation SPEAKERS” à la page 16 pour vérifier le réglage des enceintes.
• Voir “Réglage du niveau sonore de chaque canal” à la page 20 pour vérifier le niveau des enceintes.

• Raccordez les enceintes (voir pages 11, 12).
• Assurez-vous que les réglages des amplificateurs A et B ne sont pas mis sous tension simultanément (A+B réglage). Son produit par les autres composants, mais pas par le lecteur LD ou DVD.
• Réglez SIGNAL SELECT sur “DIGITAL” ou “ANALOG”, selon le type de branchement effectué (voir page 28).
• Effectuez correctement les réglages des entrées numériques (voir pages 19-20).
• Effectuez les raccordements numériques (voir pages 5-6) et réglez SIGNAL SELECT sur “DIGITAL” (voir page 28).
• Consultez le mode d'emploi fourni avec le lecteur DVD. Aucun signal audio n'est reproduit lors de la lecture d'un logiciel codé DTS.
• Vérifiez que votre DVD est bien raccordé numériquement à ce récepteur (voir pages 5-6) et réglez SIGNAL SELECT sur “DIGITAL”. Émission de bruit en cas de recherche par un lecteur CD compatible DTS pendant la lecture.
• Il n'y a pas d'anomalie, mais veillez à baisser le volume pour éviter la sortie de bruits forts de vos enceintes. Télécommande impossible.
• Replacez les piles (voir page 4).
• Opérez à moins de 23 pieds (7 mètres) 30° du capteur de télécommande du panneau avant (voir page 4).
• Éliminez l'obstacle ou opérez depuis un autre emplacement.
• Évitez d'exposer le capteur de télécommande panneau avant en pleine lumière. Affichage sombre ou éteint.
• Appuyez plusieurs fois sur FL DIMMER du panneau avant pour retourner au réglage par défaut. Si l'appareil ne fonctionne pas correctement à cause d'effets extérieurs tels que l'électricité statique. Débranchez la fiche d'alimentation de la prise et insérez-la à nouveau pour rétablir des conditions de fonctionnement normales.

• Informations techniques et dépannage Spécifications Section amplificateur Puissance de sortie continue de 100 W (celle du VSX-D850S est de 110 W)* par canal, min., à 8 Ω, de 20 Hz à 20.000 Hz avec distorsion harmonique inférieure à 0,2%** (avant). Puissance de sortie continue (VSX-D710S/D810S) Avant p. 100
• W par canal (1kHz, 1,0%, 8 Ω) Centre p. 100
• W (1kHz, 1,0%, 8 Ω) Surround p. 100
• W par canal (1kHz, 1,0%, 8 Ω) Surround arrière p. 100
• W (1kHz, 1,0%, 8 Ω)*** Puissance de sortie continue (VSX-D850S) Avant p. 110
• W par canal (1kHz, 1,0%, 8 Ω) Centre p. 110
• W (1kHz, 1,0%, 8 Ω) Surround p. 110
• W par canal (1kHz, 1,0%, 8 Ω) Surround arrière W (1kHz, 1,0%, 8 Ω) Entrée (sensibilité/impédance) CD, AUX, VCR/DVR, CD-R/TAPE/MD, DVD/LD, p. 110

• Les caractéristiques et la présentation peuvent être modifiés sans avis préalable à fin d'amélioration.

• Mesures conformes à la réglementation de la Federal Trade Commission sur l'alimentation électrique pour les amplificateurs. ** Mesuré par analyseur de spectre audio. *** VSX-D810S seulement.
