AIRPORT EXPRESS 5.1 - Routeur sans fil APPLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil / Point d'accès multifonction
Marque	APPLE
Modèle	AIRPORT EXPRESS 5.1
Dimensions	94 x 75 x 28,5 mm
Poids	188 g
Alimentation	Secteur via prise murale intégrée (prise adaptateur fournie)
Normes sans fil	IEEE 802.11b/g (jusqu'à 54 Mbps)
Portée	Jusqu'à 45 m en intérieur (selon environnement)
Bande de fréquence	2,4 GHz
Interfaces	1 port Ethernet RJ-45 10/100Base-T, 1 port USB 2.0 (imprimante), 1 mini-jack audio stéréo analogique/numérique/optique 3,5 mm
Fonctions principales	Partage connexion Internet (jusqu'à 10 ordinateurs), AirTunes (streaming audio iTunes), partage d'imprimante USB, extension de réseau WDS
Logiciel	Utilitaire AirPort (Mac OS X et Windows XP/Vista/7)
Sécurité	Cryptage WEP/WPA, contrôle d'accès par adresse MAC, mot de passe réseau
Profils	Jusqu'à 5 profils de configuration pour différents emplacements
Voyants	LED multicolore (vert fixe/clignotant, ambre fixe/clignotant) pour état
Conditions de fonctionnement	0°C à 35°C, humidité relative 20% à 80%
Stockage	-25°C à 60°C, humidité relative 10% à 90% (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage. Nettoyer avec un chiffon doux et sec. Éviter tout liquide.
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique). Tenir à l'écart de l'humidité et des sources de chaleur.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support Apple pour toute réparation.
Informations générales	Conforme aux directives européennes (CE). Numéro de série imprimé à l'arrière de l'appareil.

FOIRE AUX QUESTIONS - AIRPORT EXPRESS 5.1 APPLE

Comment brancher l'AirPort Express ?

Avant de brancher l'AirPort Express, connectez d'abord les câbles nécessaires (Ethernet pour Internet, câble audio pour la chaîne stéréo, câble USB pour l'imprimante) dans les ports situés sous l'appareil. Ensuite, branchez la prise électrique directement sur une prise murale. Le voyant vert clignote pendant le démarrage, puis devient vert fixe une fois prêt.

Comment configurer le réseau sans fil ?

Utilisez l'Utilitaire AirPort (présent sur le CD fourni) sur Mac ou Windows. Ouvrez l'utilitaire, sélectionnez votre borne d'accès et cliquez sur 'Configurer'. Suivez l'assistant pour créer un nouveau réseau, définir un nom (SSID) et un mot de passe. Vous pouvez aussi partager une connexion Internet via le port Ethernet.

Comment diffuser de la musique avec AirTunes ?

Branchez l'AirPort Express à votre chaîne stéréo via un câble mini-jack stéréo ou optique. Utilisez l'utilitaire AirPort pour créer ou rejoindre un réseau. Ouvrez iTunes 4.6 ou ultérieur, et dans le menu des haut-parleurs (en bas à droite), sélectionnez votre AirPort Express. La musique sera diffusée sans fil sur la chaîne.

Comment partager une imprimante USB ?

Connectez l'imprimante au port USB de l'AirPort Express. Sur Mac OS X 10.2.7+, ouvrez l'utilitaire de configuration d'imprimante, ajoutez l'imprimante via Bonjour. Sur Windows, installez Bonjour pour Windows depuis le CD, puis ajoutez l'imprimante dans le panneau de configuration. Tous les ordinateurs du réseau pourront imprimer.

Que faire si le voyant est orange clignotant ?

Un voyant ambre clignotant indique un problème de connexion réseau ou Internet. Vérifiez que le câble Ethernet est bien branché entre l'AirPort Express et le modem. Redémarrez le modem en le débranchant 10 secondes. Si le problème persiste, ouvrez l'utilitaire AirPort pour consulter l'état détaillé de la borne.

Comment étendre la portée du réseau ?

Utilisez une deuxième borne AirPort Express ou AirPort Extreme comme relais. Configurez la première borne comme borne principale (connectée à Internet). Dans l'utilitaire AirPort, sélectionnez 'Étendre la portée du réseau' et suivez l'assistant pour créer un système de distribution sans fil (WDS). La seconde borne répète le signal.

Comment réinitialiser l'AirPort Express ?

Pour une réinitialisation rapide (1 seconde), insérez un trombone déplié dans le trou de réinitialisation à côté des ports. Cela efface le mot de passe réseau. Pour une réinitialisation complète (10 secondes), maintenez le bouton enfoncé pendant que vous branchez l'appareil. Tous les réglages reviennent aux valeurs d'usine, sauf les profils.

Comment mettre à jour le logiciel AirPort ?

Ouvrez l'Utilitaire AirPort, allez dans le menu 'Utilitaire AirPort' et choisissez 'Rechercher les mises à jour'. L'utilitaire vérifie en ligne les nouvelles versions du firmware. Téléchargez la mise à jour et cliquez sur 'Mettre à jour' pour l'installer sur votre borne.

Quels sont les prérequis pour Windows ?

Pour configurer l'AirPort Express sous Windows, vous avez besoin d'un PC avec processeur 300 MHz ou supérieur, Windows XP (Famille ou Pro) ou Windows 2000, et une carte ou adaptateur sans fil compatible 802.11b/g. Le CD fourni contient l'Utilitaire AirPort et Bonjour pour Windows.

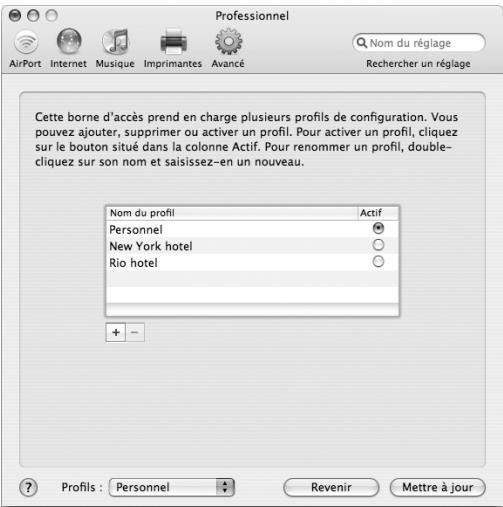

Comment utiliser les profils de configuration ?

Les profils permettent de stocker jusqu'à 5 configurations pour différents lieux (domicile, hôtel...). Ouvrez l'utilitaire AirPort, sélectionnez 'Configuration manuelle', puis 'Gérer les profils' dans le menu Borne d'accès. Créez un nouveau profil en définissant le nom du réseau, le mot de passe et le type de connexion Internet. Activez un profil depuis le menu local en bas de la fenêtre.

MODE D'EMPLOI AIRPORT EXPRESS 5.1 APPLE

5 Chapitre 1: Premiers contacts
6 À propos de l'AirPort Express
8 À propos du logiciel AirPort
8 Ce qu'il vous faut pour commencer
10 Branchement de l'AirPort Express
11 Voyants d'etat de la borne AirPort Express
12 Étape suivante
13 Chapitre 2: Utilisation de la borne AirPort Express
13 Utilisation de l'AirPort Express avec votre connexion Internet à large bande
15 Utilisation de l'AirPort Express avec AirTunes pour dire des morceaux de musique d'iTunes sur votre chaine stéreo
16 Utilisation de l'AirPort Express sur un réseau sans fil existant pour diffuser de la musique sur votre chaîne stéreo
21 Utilisation de l'AirPort Express pour le partage d'une imprimante USB
22 Extension de la portée d'un réseau AirPort Extreme ou AirPort Express existant
24 Utilisation d'AirPort Express avec votre réseau AirPort Extreme
25 Chapitre 3: Configuration de l'AirPort Express
27 Utilisation de l'Utilitaire AirPort

29 Création d'un nouveau réseau sans fil
29 Configuration et partage de l'accès à Internet
31 Connexion à un réseau sans fil existant
32 Extension de la portée d'un réseau AirPort Extreme ou AirPort Express existant
33 Réglage des options avancées

35 Chapitre 4: AirPort Express en déplacement
39 Chapitre 5: Astuces et dépannage
45 Considerations sur le placement de l'AirPort Express
46 Éléments pouvant provoquer des interférences avec Airport
47 Chapitre 6: En savoir plus, service après-vente et support
47 Ressources en ligne
48 Aide en ligne
48 Obtention d'un service de garantie
48 Où trouver le nombre de série de votre AirPort Express
49 Annexe : Caracteristiques de l'AirPort Express
50 Astuces de sécurité de l'AirPort Express
51 Evitez les endroits humides
52 N'effectuez pas vous-même les réparations
52 A propos de la manipulation
53 Regulatory Compliance Information

Premiers contacts

1

Félicitations pour l'achat de votre AirPort Express.
Lisez ce guide pour commencer à l'utiliser.

Vou puez utiliser l'AirPort Express pour partager votre accès à Internet à large bande avec des ordinateurs sans fil sur votre réseau, écouter de la musique iTunes sur votre chaine stéreo et bien plus encore.

Votre AirPort Express est livrée avec AirTunes, un logiciel permettant de dire des morceaux de musique d'Itunes à travers des haut-parleurs distants.

Grçà à laborne AirPort Express, vous pouvez :

• Créer un réseau sans fil à votre domicile, puis vous connecter à Internet et partager la connexion avec simultanément jusqu'à 10 ordinateurs. Tous les membres d'une famille peuvent, de cette manière, se connecter en même temps à Internet.
• Connecter l'AirPort Express à votre chaine stéreo ou à vos haut-parleurs sous tension et utiliser AirTunes pour生存 vos morceaux de musique d'iTunes sur votre chaine à partir d'un ordinateur Macintosh équipé d'une carte AirPort ou AirPort Extreme, ou d'un ordinateur sans fil compatible sous Windows XP ou Windows 2000.

• Configurer une connexion sans fil vers votre réseau Ethernet. Les ordinateurs Macintosh équipés d'une carte AirPort et AirPort Extreme ou les ordinateurs Windows XP ou Windows 2000 ont alors accès à l'ensemble du réseau sans être reliés par un cable.

• Étendre la portée de votre réseau en ajoutant l'AirPort Express à votre réseau sans fil AirPort Extreme ou AirPort Express existant (ce que l'on appelle un système de distribution sans fil, ou WDS).

• Connecter une imprimante USB à votre AirPort Express. Tous les ordinateurs compatibles du réseau AirPort, qu'ils soient avec ou sans fil, peuvent imprimer sur cette imprimante.
• Créer des profils personalisés afin de pouvoir stocker les réglages de cinq emplacements différents. Emportez AirPort Express partout et connectez-vous rapidement aux réseaux large bande, comme ceux que l'on trouve parfois dans les chambres d'hôtel.

À propos de l'AirPort Express

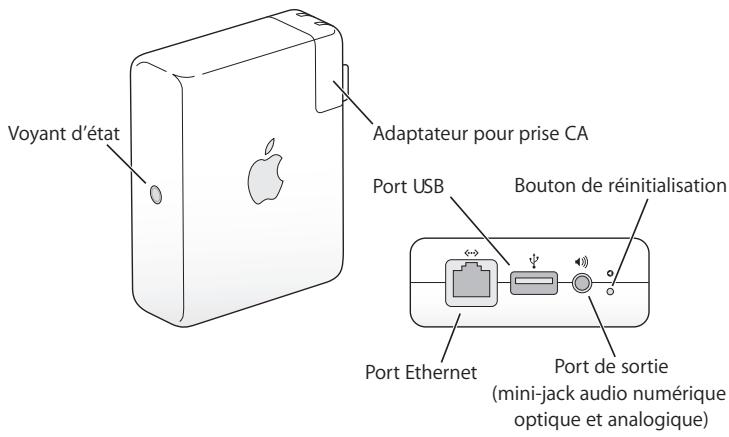

L'AirPort Express possède trois ports, situés sur la partie inférieure :

• un port Ethernet (↔) pour connecter un modem DSL ou cable, ou pour se connecter à un réseau Ethernet existant ;

• un mini-jack audio stéreo numérique analogique et optique («) pour connecter l'AirPort Express à une chaine stéreo ou à des haut-parleurs;

• un port USB (PS) pour brancher une imprimante compatible à AirPort Express.

À côté des portes se trouve un bouton de réinitialisation, utilisé pour le dépannage de votre AirPort Express. Sur le côté de la borne AirPort Express, le voyant d'etat affiche l'état actuel.

À propos du logiciel AirPort

L'AirPort Express utilise le logiciel AirPort livre sur le CD de l'AirPort Express.

Utilitaire AirPort

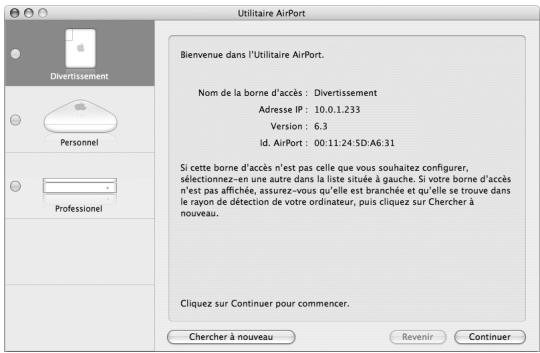

L'utilitaire AirPort vous aide à configurer votre AirPort Express pour creer un réseau sans fil, à vous connecter à Internet et à partager une imprimante USB. Vous pouvez également connecter de votre AirPort Express à votre réseau sans fil AirPort Extreme ou AirPort Express existant pour éndre la portée de votre réseau grâce à WDS. Utilisez l'utilitaire AirPort pour configurer rapidement et facilement votre AirPort Express et votre réseau sans fil.

L'Utilitaire AirPort est également un outil sophistique permettant de configurer et de gérer les bornes d'accès AirPort Extreme et AirPort Express. Employez l'Utilitaire AirPort pour définir les réglages de réseau, de routage et de sécurité, ainsi que d'autres options avances.

Menu d'etat d'AirPort de la barre des menus

Le menu d'etat d'AirPort vous permet de passer instantanément d'un réseau AirPort à l'autre, de contrôler la qualité du signal du réseau sélectionné, de creer un réseau « ordinateur à ordinateur » et d'activer ou de désactiver AirPort. Le menu d'etat est disponible sur les ordinateurs utilisant Mac OS X.

Ce qu'il vous faut pour commencer

Pour configurer l'AirPort Express à l'aide d'un Macintosh, vous devez disposer des éléments suivants :

• Un ordinateur Macintosh avec une carte AirPort ou AirPort Extreme installee
  Mac OS X 4 ou ultérieur

Pour configurer l'AirPort Express à l'aide d'un PC Windows, vous devez disposier des éléments suivants :

• Un PC Windows doté d'une vitesse de processeur de 300 MHz ou supérieure
• Windows XP Familial ou Professionel

Vous doivent disposer d'iTunes pour la lecture audio depuis votre ordinateur sur une chaine stéreo connectée à la borne AirPort Express. Pour être certain de posseder la première version d'iTunes, rendez-vous sur le site www.apple.com/fr/itunes.

Vouss pouvez utiliser la borne AirPort Express avec n'importe quel ordinateur utilisant une technologie sans fil conforme à la norme IEEE 802.11b ou 802.11g. Pour pouvoir configurer l'AirPort Express, votre ordinateur doit répondre à toutes les conditions mentionnées ci-dessus.

Branchement de l'AirPort Express

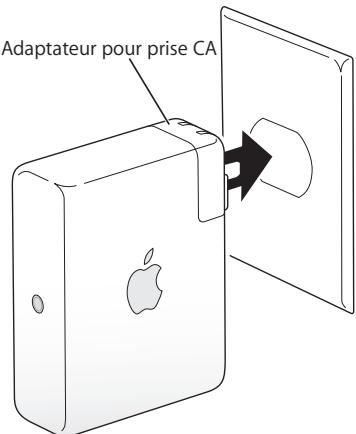

Avant de brancher votre AirPort Express, branchez tout d'abord les cables appropriés dans les ports que vous souhaitez utiliser, notamment le cable Ethernet connecté à votre modem DSL ou cable (si vous souhaitez vous connecter à Internet), le cable audio connecté à votre chaine stéreo (si vous souhaitez utiliser AirTunes pour écouter de la musique grâce à iTunes) et un cable USB connecté à une imprimante USB compatible (si vous souhaitez utiliser une imprimante USB).

Après avoir branché les cables de tous les périhériques que vous prévoyez d'utiliser, branchez si besoin un adaptateur pour prise CA. Branchez l'AirPort Express à une prise murale. Il n'y a pas d'interrupteur.

Lorsque vous branchez l'AirPort Express à une prise murale, le voyant d'etat vert clignote et devient de valeur amberpendant le démarrage. Une fois que le démarrage est complètement terminé, le voyant d'etat reste vert mais ne clignote plus.

Le tableau ci-dessous répertorie les séquences des voyants lumineux de l'AirPort Express et explique ce qu'ils indiquent.

Voyant	État/Description
Éteint	L'AirPort Express est débranchée.
Vert clignotant	L'AirPort Express est en train de démarrer.Remarque: en sélectionnant Clignotement en cas d'activité dans le menu local Voyant d'etat qui se trouve dans la sous-fenêtre de la borne d'accès de l'utilitaire AirPort via le menu de configuration, levoyant d'etat vert clignote pour indiquer que l'activité est normale.
Vert fixe	L'AirPort Express est allumée et fonctionne correctement. Si vous désisissesé Clignotement en cas d'activité dans le menu local Voyant d'etat qui se trouve dans la sous-fenêtre de la borne d'accès de l'utilitaire AirPort, levoyant d'etat vert clignote pour indiquer que l'activité est normale.
Ambre clignotant	La borne AirPort Express ne peut pas établier la connexion avec le réseau ou Internet. reportez-vous à la section « Le voyant d'etat de votre AirPort Express est de couleur amber et il clignote » à la page 42.
Ambre	L'AirPort Express termine sa séquence de démarrage.
Clignotement amber et vert	Il peut y avoir un problème pour démarrer. L'AirPort Express va redémarrer. Réessayez ensuite.

Étape suivante

Après avoir branché AirPort Express, vous devez utiliser l'Utilitaire AirPort pour le configurer afin de pouvoir l'utiliser avec votre connexion à Internet, votre chaîne stéréo, une imprimante USB ou un réseau existant.

Reportez-vous à la section « Utilisation de la borne AirPort Express » à la page 13 pour obtenir des exemples de toutes les possibités d'utilisation de l'AirPort Express et des informations sur la configuration de votre réseau sans fil.

Consultez ensuite la rubrique « Configuration de l'AirPort Express » à la page 25 pour en savoir plus sur le processus de configuration.

Utilisation de la borne AirPort Express

2

Dans ce chapitre, vous trouvrez des explications sur les différentes façon d'utiliser l'AirPort Express.

Ce chapitre contient des exemple des réglages à effectuer en fonction de la façon dont vous souhaitez utiliser l'AirPort Express. Il vous donne également une brève explication de ce qu'il faut faire pour pouvoir utiliser rapidement votre réseau AirPort Express.

Utilisation de l'AirPort Express avec votre connexion Internet à large bande

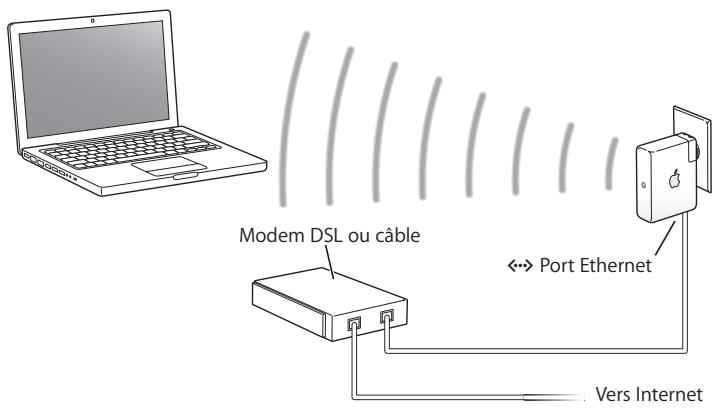

Lorsque vous configrez l'AirPort Express pour acceder à Internet et au réseau, les ordinateurs Macintosh équipés des cartes AirPort et AirPort Extreme et les ordinateurs équipés de la technologie sans fil 802.11b et 802.11g peuvent acceder au réseau sans fil AirPort pour partager des fichiers, jour en réseau et utiliser des applications Internet telles que des navigateurs Web et des applications de messagerie électronique.

Scheme des connexions

Configuration

1 Branchez votre modem DSL ou cable à votre AirPort Express en utilisant le port Ethernet (←→).
2 Utilisez l'utilitaire AirPort pour creer un nouveau réseau (pour en savoir plus, reportez-vous à la page 25).

Les ordinateurs utilisant AirPort et leurs utiliser d'autres cartes ou adaptateurs sans fil se connectent à Internet via la borne AirPort Express.

Les ordinateurs sans fil communiquent entre eux via l'AirPort Express.

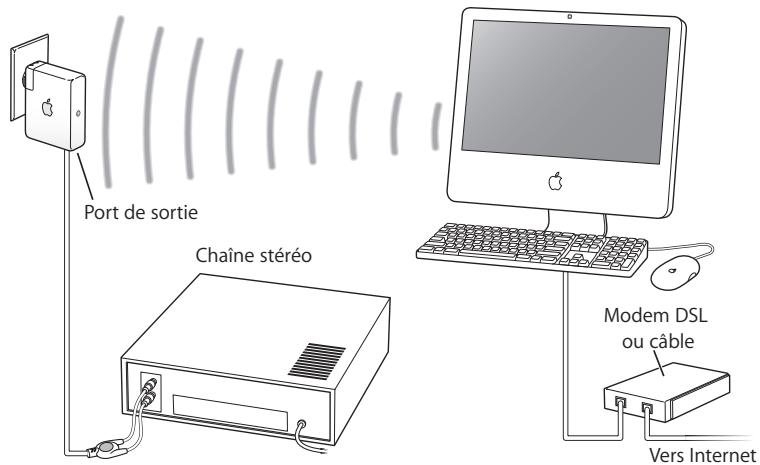

Utilisation de l'AirPort Express avec AirTunes pour dire des morceaux de musique d'iTunes sur votre chaine stéréo

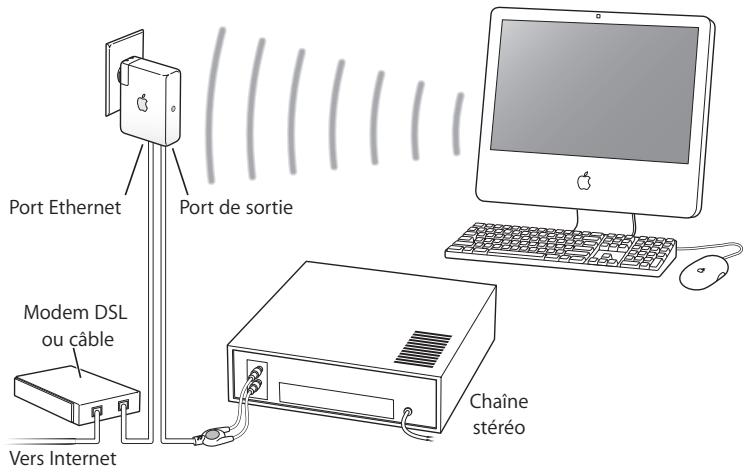

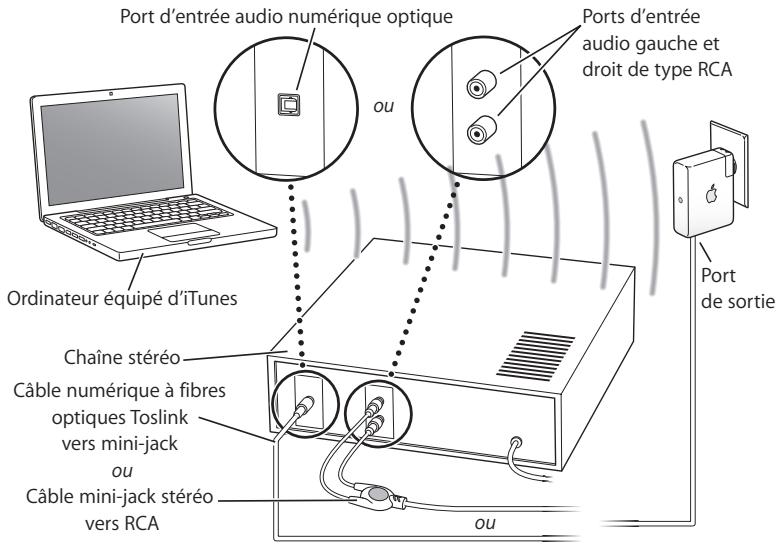

Vous pouvez brancher votre AirPort Express à votre chaine stéreo par un cable mini numérique à fibres optiques vers Toslink, un cable mini stéreo vers double RCA ou un cable mini stéreo vers mini stéreo (selon le type du connecteur de votre chaine) et utiliser AirTunes pour écouter sans fil de la musique grâce à iTunes.

Scheme des connexions

Configuration

1 Branchez votre AirPort Express à vos enceintes domestiques stéreo ou à vos enceintes alimentées par amplifiés grâce à un cable numérique à fibres optiques, un cable analogique mini stéreo vers double RCA ou un cable mini stéreo vers mini stéreo (selon le type du connecteur de votre chaine), branché sur la prise mini stéreo («)).

Remarque: vous ne pouvez pas utiliser des haut-parleurs USB amplifiés avec l'AirPort Express. Utilisez des haut-parleurs amplifiés avec un connecteur mini-jack stéreo.

1 Utilisez l'utilitaire AirPort pour creer un nouveau réseau (pour en savoir plus, reportez-vous à la page 25).
2 Ouvrez iTunes sur votre ordinateur etCHOISSEZ VOYRA CHAINE STEREO ou vos haut-parleurs dans le menu local des haut-parleurs situé en bas à droite de la fenetre d'iTunes.

Les ordinateurs sans fil se trouvant dans le rayon de détéction de l'AirPort Express peuvent, sans fil, y diffuser de la musique à l'aide d'iTunes 4.6 ou ultérieur. Un seul ordinateur à la fois peut diffuser de la musique sur l'AirPort Express. Vous ne pouvez pas diffuser de la musique vers plus d'un AirPort Express à la fois.

Remarque: ne connectez pas l'AirPort Express à la prise phono de votre stéréo.

Utilisation de l'AirPort Express sur un réseau sans fil existant pour diffuser de la musique sur votre chaîne stéreo

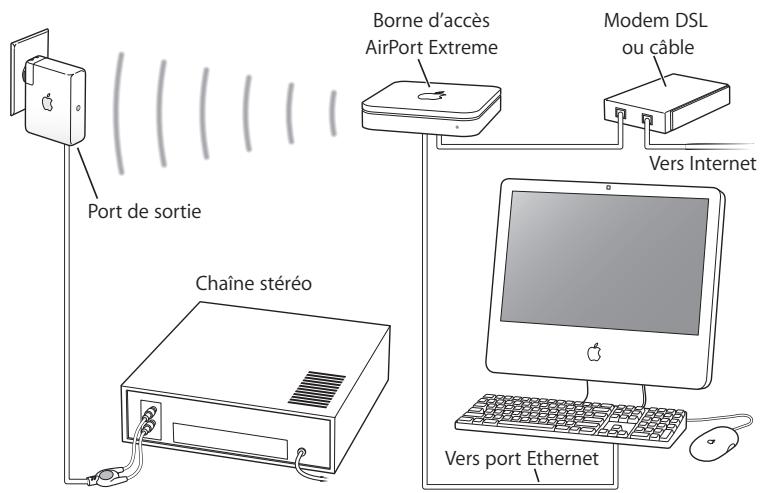

Vous avez également la possibilité de connecter l'AirPort Express à un réseau sans fil et d'utiliser AirTunes pour diffuser de la musique sur votre chaine stéreo depuis iTunes. En connectant AirPort Express à votre réseau existant, vous pouvez placer AirPort Express dans une autre piece, dans la portée de votre réseau.

Scheme des connexions

Pour acceder au réseau sans fil, utilisez le menu d'etat d'AirPort dans la barre des menus de votre Mac. Sur un ordinateur Windows, maintenez le curseur sur l'icone de la connexion sans fil jusqu'à ce que vous voyiez apparaitre le nom de votre réseau AirPort (SSID) et selectionnez-le dans la liste si plusieurs réseaux sont disponibles.

Il existe d'autres fonctions de connecter votre AirPort Express à votre chaine stéréo.

Si vous ordinateur est doté d'une carte AirPort Extreme ou d'une carte sans fil compatible pour Windows, vous pouvez utiliser AirTunes pour écouter de la musique issue d'iTunes sur une chaine stéreo branchée à votre AirPort Express.

Vouss pouvez également connecter votre AirPort Express à Internet et fournir ainsi un accès à Internet aux ordinateurs qui se joignent au réseau. Connectez votre AirPort Express à votre chaine stéreo afin que les ordinateurs du réseau dotés d'une carte AirPort Extreme ou dotés de cartes 802.11b ou 802.11g compatibles puisent utiliser iTunes pour diffuser de la musique sur la chaine stéreo.

Câbles audio et cable d'alimentation facultatifs

Vouss pouvez vous procurer le kit de connexion stéreo facultatif de l'AirPort Express contenant des cables Monster pour connecter votre AirPort Express à votre chaîne stéreo ou à vos haut-parleurs. Ce kit comprend des connecteurs analogiques mini-jack stéreo vers double RCA, un cable numérique à fibres optiques Toslink et un cable d'alimentation.

Câble mini-jack stéreo vers RCA

Cable numérique à fibres optiques Toslink vers mini-jack

• Connectez le cable analogique à votre chaîne stéreo si celle-ci utilise des cables analogiques standard.
• Connectez le cable numérique à fibres optiques si vous chaine stéreo possède un port numérique Toslink.
• Connectez le cable d'alimentation si vous configUREZ votre AirPort Express à distance d'une prise de courant.

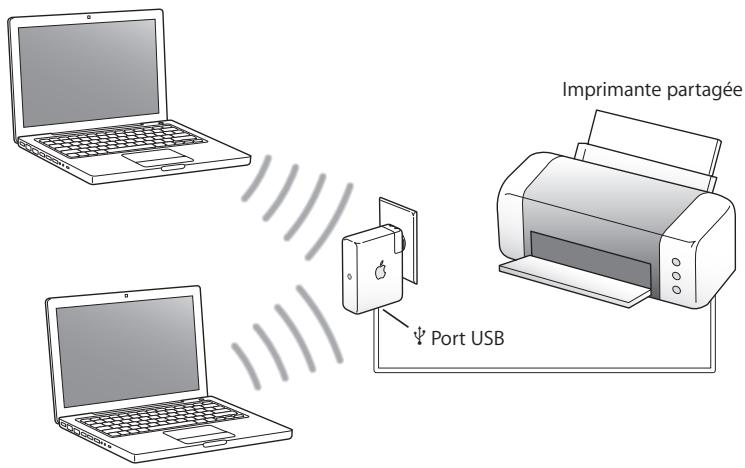

Utilisation de l'AirPort Express pour le partage d'une imprimante USB

Lorsque vous connectez une imprimante USB à votre AirPort Express, tous les ordinateurs du réseau sans fil peuvent l'utiliser.

Scheme des connexions

Configuration

1 Reliez l'imprimante au port USB (ψ) de la borne AirPort Express à l'aide d'un cable USB.
2 Utilisez l'utilitaire AirPort pour creer un réseau ou rejoignez un réseau sans fil existant. Pour partirager l'imprimante, les ordinateurs sans fil doivent utiliser Mac OS X 10.2.7 ou ultérieur, ou bien Windows 2000 ou Windows XP.

Pour utiliser l'imprimante depuis un ordinateur Mac OS X :

1 Ouvrez l'utilitaire de configuration d'imprimante (situé dans le dossier Utilitaires dans le dossier Applications).
2 Sélectionnéz l'imprimante dans la liste.

Si l'imprimante ne figure pas sur la liste, cliquez sur Ajouter, puischosissez Bonjour dans le menu local avant de selectionner l'imprimante dans la liste.

Pour utiliser l'imprimante depuis un ordinateur Windows :

1 Installlez Bonjour pour Windows à partir du disque fournit avec votre AirPort Express.
2 Suivez les instructions à l'écran pour connecter votre imprimante.

Extension de la portée d'un réseau AirPort Extreme ou AirPort Express existant

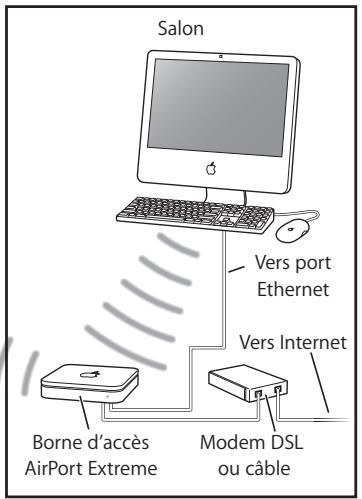

Vou avez la possibilité de connecter une borne AirPort Express supplémentaire pour étendre la portée de votre réseau AirPort Extreme ou AirPort Express existant. L'ajout d'une borne d'accès ou de l'AirPort Express à un réseau existant créé un système de distribution sans fil WDS.

Si le réseau AirPort est connecté à Internet, les ordinateurs peuvent alors se connecter au réseau AirPort et partager la connexion Internet.

Scheme des connexions

Configuration

1 Vou des cevez posseder un reseau AirPort create par une borne d'acces AirPort Extreme ou un AirPort Express connecté à Internet. Cette borne d'acces est appelée la borne d'acces principale et partage sa connexion Internet avec votre AirPort Express.
2 Utilisez l'utilitaire AirPort pour vous connecter à votre réseau etétendre sa portée (pour en savoir plus, reportez-vous à la page 25).

Les deux bornés d'accès utilisent la technologie sans fil pour partager la connexion Internet avec les ordinateurs clients, ou la technologie Ethernet si les ordinateurs clients sont reliés par Ethernet.

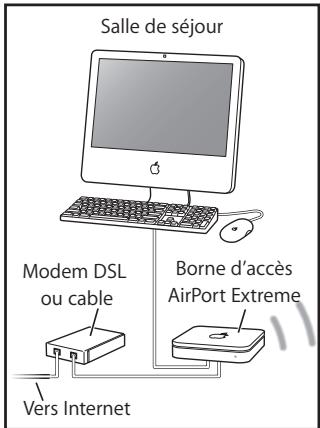

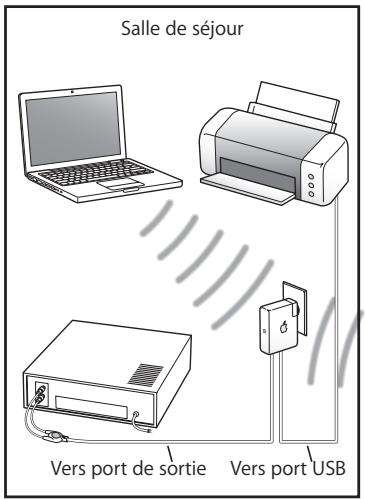

Utilisation d'AirPort Express avec votre réseau AirPort Extreme L'illustration ci-dessous montre un réseau sans fil regroupant tous les exemples précédemment cités.

Configuration

• Utilisez l'utilitaire AirPort pour creer un réseau et tirer profit de toutes les fonctionnalités de AirPort Express.

Configuration de l'AirPort Express

3

Ce chapitre contient des informations et des instructions sur l'utilisation du logiciel de l'AirPort pour configurer votre AirPort Express.

Utilisez les schémas du chapitre précédent pour vous aider à decide de l'endetroit où vous souhaitez utiliser votre AirPort Express, et des fonctionnalités que vous souhaitez configurer sur votre réseau AirPort. Utilisez ensuite les instructions de ce chapitre pour configurer facilement l'AirPort Express et votre réseau AirPort.

Gréance à l'utilitaire AirPort, vous pouvez :

• Configurer un nouveau réseau que des ordinateurs sans fil peuvent utiliser pour communiquer entre eux. Si vous configUREZ votre AirPort Express comme uneborne d'accès et la connectez à Internet,des ordinateurs sans fil pourront égalementpartager la connexion Internet.
• Connecter votre AirPort Express à votre réseau sans fil existant et utiliser AirTunes pour écouter de la musique d'iTunes sur votre chaine stéreo ou vos haut-parleurs amplifiés ainsi que partager une imprimante USB.
• Connecter votre AirPort Express à votre réseau AirPort Extreme ou l'AirPort Express existant et étendre la portée de ce réseau en utilisant l'AirPort Express comme un pont sans fil. Cette méthode est appelée système de distribution sans fil (WDS).

Vous pouvez utiliser AirTunes pour écouter des morceaux de musique d'iTunes et partager une imprimante USB quel que soit le type de réseau que vous configurez, qu'il s'agisse d'un nouveau réseau ou d'un accès à un réseau existant.

Si vous possédez plusieurs bornes AirPort Express, vous pouvez en brancher une à la chaine stéreo de votre salon et une autre aux haut-parleurs amplifiés de votre bureau. À l'aide d'AirTunes, vous pouvez diffuser votre musique d'iTunes sur l'une ou l'autreborne AirPort Express, selon la pierce de la maison dans laquelle vous vous trouvez. Choisissez pour cela le nom de la borne AirPort Express que vous souhaitez utiliser dans le menu local des haut-parleurs d'iTunes.

Ce chapitre explique comment utiliser l'Assistant réglages dans l'utilitaire AirPort pour configurer votre réseau et d'autres fonctionnalités de votre AirPort Express. Pour en savoir plus sur la mise en réseau sans fil et sur les fonctionnalités avancées de l'utilitaire AirPort, consultez le document « Création de réseaux AirPort 802.11n » sur le site www.apple.com/fr/support/airport.

Le document fournit de nombreux détails concernant les deux documents suivants :

• l'utilisation de l'utilitaire AirPort avec la borne d'accès AirPort Extreme 802.11n;
• l'utilisation de l'utilitaire AirPort pour configurer votre borne d'accès AirPort Extreme 802.11g.

Remarque: vous pouvez effectuer la plupart des opérations d'installation et de configuration de votre réseau à l'aide de l'Assistant réglages de l'utilitaire AirPort. Pour configurer les options avancées,CHOISSEZ Configuration manuelle dans le menu Borne d'accès de l'utilitaire AirPort.Voir « Réglage des options avancées » à la page 33.

Utilisation de l'Utilitaire AirPort

Pour configurer votre AirPort Express afin qu'elle utilise AirPort pour l'accès à Internet et la mise en réseau sans fil, utilisez l'Assistant réglages dans l'Utilitaire AirPort. Lutilitaire est automatiquement installé, à partir du CD AirPort Express, sur votre ordinateur en même temps que le logiciel.

Sur un ordinateur Macintosh Mac OS X 10.4 ou ultérieur :

1 Ouvrez l'utilitaire AirPort situé dans le dossier Utilitaires dans votre dossier Applications.
2 Sélectionnez votre borne d'accès et cliquez sur Configurer.
3 Suivez les instructions à l'écran pour configurer votre AirPort Express et votre réseau sans fil.

Sur un ordinateur Windows XP (Service Pack 2) :

1 Ouvrez l'Utilitaire AirPort, situé dans Demarrer > Tous les programmes > AirPort.
2 Sélectionnez votre borne d'accès et cliquez sur Configurer.

3 Suivez les instructions à l'écran pour configurer votre AirPort Express et votre réseau sans fil.

L'assistant de réglage de l'utilitaire AirPort vous pose une série de questions concernant le type de réseau que vous souhaitez utiliser et les services que vous souhaitez configurer. L'Assistant réglages vous aide à saisir les réglages adaptés au réseau que vous configUREZ.

Si vous utilisez AirPort Express pour vous connecter à Internet, vous doivent disposer d'un compte à haut débit (DSL ou modem cable) via un fournisseur d'accès à Internet ou une connexion utilisant un réseau Ethernet existant. Si vous aveçu reçu des informations particulières de votre fournisseur d'accès (telles qu'une adresse IP statique ou l'identifiant du client DHCP), il vous faudra les saisir dans l'utilitaire AirPort. Regroupez toutes ces informations avant de configurer votre AirPort Express.

Création d'un nouveau réseau sans fil

Vous pouvez utiliser I'Assistant réglages de l'utilitaire AirPort pour creer un réseau sans fil. L'Assistant réglages vous guidera tout au long des étapes nécessaires pour nommer votre réseau, protéger votre réseau avec un mot de passer et configurer d'autres options.

Si vous prévoyez partager une imprimante USB sur votre réseau :

1 Reliez l'imprimante ou le disque dur au port USB (Ψ) de la borne AirPort Express.
2 Ouvrez l'Utilitaire AirPort que vous trouvez dans le dossier Applications/Utilaires sur un Macintosh, et dans Demarrer > Programmes > AirPort sur un ordinateur Windows XP.
3 Suivez les instructions à l'écran pour creer un réseau.

Configuration et partage de l'accès à Internet

Si vous prévoyez partager votre connexion Internet avec les ordinateurs du réseau configurés pour la communication sans fil, vous doivent configurer votre AirPort Express en conséquence. Une fois qu'elle est configurée, les ordinateurs peuvent acceder à Internet via le réseau AirPort. La borne d'accès se connecte à Internet et transmet les informations aux ordinateurs via le réseau AirPort.

Avant d'utiliser l'utilitaire AirPort pour configurer votre borne d'accès, branchez votre modem cable ou DSL au port Ethernet («») d'AirPort Express. Si vous vous connectez à Internet via un réseau Ethernet existant, vous pouvez alors connecter l'AirPort Express au réseau Ethernet.

Utilisiez l'Assistant réglages de l'utilitaire AirPort pour saisir les réglages de votre FAI et configurer le mode de partage de ces réglages entre l'AirPort Express et les autres ordinateurs.

1 Sélectionnez le réseau sans fil que vous souhaitez modifier.

Sur un Mac, utilisez le menu d'etat d'AirPort dans la barre des menus. Sur un ordinateur Windows XP, maintenez le curseur sur l'icone de la connexion sans fil jusqu'à ce que vous voyiez apparaitre le nom de votre réseau AirPort (SSID) et selectionnez-le dans la liste si plusieurs réseaux sont disponibles.

Le nom de réseau par défaut d'une borne d'accès Apple est AirPortNetworkXXXXXX, où XXXXX est remplaced par les six chiffres de l'identifiant AirPort, aussi appelé adressé MAC. L'identifiant AirPort est imprimé sur le (:oté de la prise électrique de l'AirPort Express.

2 Ouvrez l'Utilitaire AirPort que vous trouvez dans le dossier Applications/Utilaires sur un Macintosh, et dans Demarrer > Programmes > AirPort sur un ordinateur Windows XP.
3 Sélectionnez votre borne d'accès et cliquez sur Configurer.
4 Suivez les instructions à l'écran pour configurer et partager l'accès Internet de votre AirPort Express.

L'utilisation de l'utilitaire AirPort est un moyen rapide et facile de configurer votreborne d'accès et votre réseau sans fil. Si vous désírez configurer des options supplémentaires pour votre réseau, telles que des restrictions d'accès ou des réglages avances d'options DHCP, vous pouze désirer Configuration manuelle dans le menu Borne d'accès de l'utilitaire AirPort.

Connexion à un réseau sans fil existant

Vou pouvez utiliser l'utilitaire AirPort pour acceder à un réseau sans fil existant.

Lorsque vous connectez la borne AirPort Express à votre chaine stéreo, les ordinateurs de votre réseau sans fil peuvent alors utiliser AirTunes pour écouter des morceaux de musique d'iTunes sur la chaine stéreo. Lorsque vous connectez une imprimante USB à votre AirPort Express, tous les ordinateurs du réseau peuvent l'utiliser.

Avant d'utiliser l'Assistant réglages AirPort, vérifie que le cable audio est bien branché à votre chaîne stéreo et que le cable USB est relié à votre imprimante.

1 Ouvrez l'Utilitaire AirPort que vous trouvrez dans le dossier Applications/Utilitaires sur un Macintosh, et dans Demarrer > Programmes > AirPort sur un ordinateur Windows.
2 Suivez les instructions à l'écran pour connecter votre AirPort Express et votre réseau sans fil.

Extension de la portée d'un réseau AirPort Extreme ou AirPort Express existant

Vous pouvez etendre la portee d'un réseau sans fil AirPort Express ou AirPort Extreme en le configurant comme membre d'un WDS. Les ordinateurs sans fil pourront alors se connecter au réseau et partager la connexion Internet et des fischiers ou jouer en réseau. Si vous connectez l'AirPort Express a votre chaine stéreo, les ordinateurs de leur réseau sans fil peuvent alors utiliser AirTunes pour écouter des morceaux de musique d'iTunes sur la chaine stéreo. Lorsque vous connectez une imprimante USB à votre AirPort Express, tous les ordinateurs du réseau peuvent l'utiliser.

• Ouvrez l'utilitaire AirPort et suivez les instructions à l'écran pour étabre la portée de votre réseau AirPort Extreme ou AirPort Express.

L'extension de la portée d'un réseau avec WDS peut réduire les performances globales du réseau.

Réglage des options avancées

Pour configurer manuellement des options avances de votre AirPort Express, vous pouze utiliser l'utilitaire AirPort. Parmi ces options avances, vous pouze configurer, par exemple, la sécurité, des reseaux fermes, la durée de bail DHCP, le contrôle d'accès, le contrôle de puissance, les comptes d'utilateurs et bien plus encore.

Pour régler les options avancées :

1 Sélectionnez le réseau sans fil que vous souhaitez modifier.

Sur un Mac, utilisez le menu d'etat d'AirPort dans la barre des menus. Sur un ordinaire Windows XP, maintenez le curseur sur l'icone de la connexion sans fil jusqu'à ce que vous voyiez apparaitre le nom de votre réseau AirPort (SSID) et selectionnez-le dans la liste si plusieurs réseaux sont disponibles.

Le nom de réseau par défaut d'une borne d'accès Apple est AirPortNetwork XXXXXX, où XXXXXX est remplaced par les six chiffres de l'identifant AirPort, aussi appelé adressé MAC. L'identifant AirPort est imprimé sur le (:oté de la prise électrique de l'AirPort Express.

2 Ouvrez l'Utilitaire AirPort que vous trouvrez dans le dossier Applications/Utilaires sur un Macintosh, et dans Demarrer > Programmes > AirPort sur un ordinateur Windows XP.
3 Si plusieurs bornes d'accès figurent dans la liste, Sélectionnéz celle que vous souhaitez configurer. Si la borne que vous souhaitez configurer ne figure pas dans cette liste, cliquez sur Rescanner pour parcourir les bornes d'accès disponibles, puis Sélectionnéz la borne d'accès voulue.

4 Choisissez Configuration manuelle dans le menu Borne d'accès. Si le système vous demande un mot de passer, saisissez-le.

Pour plus d'informations et d'instructions détaillées au sujet de la configuration manuelle des fonctionnalités de l'utilitaire AirPort, consultez le document « Création de réseau AirPort Extreme 802.11n » sur le site www.apple.com/fr/airport.

Le document fournit de nombreux détails concernant les deux documents suivants :

• l'utilisation de l'utilitaire AirPort avec la borne d'accès AirPort Extreme 802.11n
• l'utilisation de l'utilitaire AirPort pour configurer votre borne d'accès AirPort Extreme 802.11g

AirPort Express en déplacement

4

AirPort Express peut stocker des réglages pour différents emplacements afin que vous puissiez facilement le déplacer d'un endroit à l'autre.

L'AirPort Express peut stocker jusqu'à cinq configurations, appelées profils. Un profil contient les réglages de votre AirPort Express, tels que le nom et le mot de passer du haut-parleur iTunes, ainsi que des informations sur le réseau, telles que le nom et le mot de passer réseau.

Les profils sont utiles si vous déplacez votre AirPort Express d'un endroit à un autre. Par exemple, vous pouvez configurer un profil pour votre AirPort Express à votre domicile, où vous utilisez AirTunes pour diffuser de la musique sur votre chaîne stéreo à partir d'iTunes et vous connecter à Internet via le protocole PPPoe. Vous pouvez également configurer un autre profil pour utiliser AirPort Express à l'hôtel, où vous vous connectez à Internet via le protocole DHCP.

Utilisiez l'Utilitaire Admin AirPort dans Applications/Utilitaires sur Mac, et dans Demarrer > Programmes > AirPort sur un ordinateur Windows XP pour creer, modifier, renomer et effacer des profils.

Pour creer un profil :

1 Ouvrez l'utilitaire AirPort, Sélectionnez votre AirPort Express dans la liste puis choisissez Configuration manuelle dans le menu Borne d'accès.
2 Saisissez un mot de passer pour la borne d'accès si nécessaire.
3 Choisissez Gérer les profils dans le menu Borne d'accès.
4 Cliquez sur Ajouter pour creer un nouveau profil, donnez-lui un nom puis cliquez sur OK.
5 Définisse les options, telles que le nom du réseau, le nom du haut-parleur distant, les mots de passer et le mode de connexion à Internet.
6 Une fois le réglage des options terminé, cliquez sur Mettre à jour.

Dés que vous possédez un profil dans la liste, le menu local Profils devient disponible au bas de la fenêtre utilisé AirPort.

Pour modifier un profil existant :

1 Ouvrez l'utilitaire AirPort, Sélectionnez votre AirPort Express dans la liste puis choisissez Configuration manuelle dans le menu Borne d'accès.
2 Saisissez un mot de passer si nécessaire.
3 Choisissez le profil à modifier dans le menu Profils du menu local.
4 Modifie les options du profil. Une fois les options modifiées, cliquez sur Mettre à jour ou enregistrer le profil et le rendre actif sur votre AirPort Express.

Astuces et dépannage

5

Vous pouvezrapidement résoudre la plupart des problemes liés à AirPort Express en suivant les conseils disponibles dans ce chapitre.

Le logiciel d'AirPort Express ne peut pas détecter le matériel AirPort approprié

Assurez-vous que l'ordinateur que vous utilisez est équipé d'une carte AirPort ou d'une carte AirPort Extreme. Si vous avez installé la carte récemment, éteignez votre ordinateur et vérifie que la carte est installée correctement. Vérifiez que l'antenne AirPort est connectée fermement à la carte (vous devez entendre un cliç lorsque vous la connectez). Vérifiez que la carte est fermement insérée dans le connecteur du logement de la carte AirPort.

Si vous utilisez un ordinateur Windows, assurez-vous que l'adaptateur ou la carte sans fil est installé correctement. Reportez-vous à la documentation livrée avec votre ordinateur pour vérifier la connexion.

Impossible de diffuser de la musique sur votre chaine stéreo à partir d'iTunes

Vérifiez les points suivants :

• Vérifie qu'AirPort Express est branchée sur une prise de courant, qu'elle se trouve dans le rayon de détéction de votre ordinateur et que les câbles appropriés sont bien connectés. Il vous faudra pour cela accéder au réseau AirPort Express.
• Veiliez à sélectionner votre AirPort Express dans le menu local des haut-parleurs d'iTunes.
• Vérifiez que vous utilise iTunes 4.6 ou ultérieur.

Impossible d'entendre la musique

Si un morceau est en cours de lecture (la barre de progression en haut de la fenêtre iTunes avance) mais que vous n'entendez rien, vérifie les points suivants :

• Si vous essayez d'éçouter de la musique avec des haut-parleurs connectés à une AirPort Express et que vous avez coché la case « Déspectiver le contrôle de volume pour les haut-parleurs distants » dans la sous-fenêtre Audio des Préférences iTunes, vérifie que vos haut-parleurs distants sont sélectionnées dans le menu local en bas de la fenêtre iTunes et que le contrôle du volume des haut-parleurs distants n'est pas au minimum.

You've azblié votre mot de passer réseau ou AirPort Express

Vous pouvez effacer le mot de passer du réseau AirPort ou d'AirPort Express en réinitialisant AirPort Express. Pour cela, procédez comme suit :

1 Utilizez l'extrémité d'un trombone déplié pour appuyer sur le bouton de réinitialisation et le maintainir enforcé pendant une seconde.

2 Sélectionnéz votre réseau AirPort.

• Sur un Macintosh, utilisez le menu d'etat d'AirPort dans la barre des menus pour selectionner le réseau créé par l'AirPort Express (le nom du réseau reste inchangé).
• Sur un ordinateur Windows 2000 ou Windows XP, maintenez le CURSEUR sur l'icone de la connexion sans fil jusqu'à ce que vous voyiez apparaitre le nom de votre réseau AirPort (SSID) et selectionnez-le dans la liste si plusieurs rêseaux sont disponibles.

3 Ouvrez l'Utilitaire AirPort (que vous trouvrez dans le dossier Applications/Utilitaires sur un Macintosh, et dans Demarrer > Programmes > AirPort sur un ordinateur Windows XP ou Windows 2000).
4 Sélectionnez votre AirPort Express et cliquez sur Configurer.
5 Dans la zone de dialogue qui s'affiche, effectuez les changements suivants :

• Réinitialisez le mot de passer AirPort Express.
• Sélectionnez le cryptage pour activer la protection par mot passé de votre réseau AirPort. Si vous activez le cryptage, tapez un nouveau mot de passer pour leur réseau AirPort.

6 Cliquez sur OK.

AirPort Express redémarre pour charger les nouveaux réglages.

Votre AirPort Express ne répond pas

Essayez de la débrancher puis de la rebrancher sur une prise électrique.

Si vous AirPort Express ne répond plus du tout, vous devrez peut-être rétablir les réglages d'origine par défaut. Cette opération efface tous les réglages que vous avez effectués et rétablit leurs d'origine.

Levoyant d'etat de votre AirPort Express est de couleur amber et il clignote

Le cable Ethernet n'est peut-être pas connecté correctement ; l'AirPort Express est peut-être hors du rayon de détction du réseau AirPort, ou bien il se peut qu'il y ait un problème avec votre fournisseur d'accès Internet. Si vous étés connecté à Internet avec un modem cable ou DSL, le modem n'est peut-être plus connecté au réseau ou à Internet. Meme si le modem semble fonctionner correctement, débranchez le modem, attendez quelques secondes puis rebranchez-le. Assurez-vous que l'AirPort Express est directement connecté au modem via Ethernet avant de rebrancher le modem.

Si vous AirPort Express est configuré comme membre d'un WDS, le lien WDS est peut'être interrompu.

Remarque: si l'AirPort Express est configuré comme un client sans fil et que le réseau auquel il se joint est protégé par une liste de contrôle d'accès, l'AirPort Express doit faire partie de cette liste pour pouvoir se connecter au réseau.

Pour savoir pourquoi la lumière brune clignote, ouvrez l'utilitaire AirPort, sélectionnéz votre borne d'accès puis choisissez Configuration manuelle dans le menu Borne d'accès. Saisissez le mot de passer de la borne d'accès si nécessaire puis cliquez sur État de la borne d'accès pour en savoir plus sur la luzière clignotante.

Pour revenir aux réglages d'origine de l'AirPort Express :

• Utilizez l'extrémité d'un trombone déplié pour appuyer sur le bouton de réinitialisation et le maintainir enforcé pendant dix secondes.

AirPort Express redémarre avec les réglages suivants :

L'AirPort Express recoit son adresse IP via DHCP.

• Le nom du réseau redevient Réseau Apple XXXXXX (ou X est une dette ou un chiffre).
• Le mot de passer AirPort Express redevient public.

Si vous avez utilisé l'Utilitaire AirPort pour creer des profils pour votre AirPort Express, ces profils sont conservés lorsque vous réinitialisez AirPort Express.

Si vous souhaitez revenir aux réglages d'origine de l'AirPort Express et supprimer des profils que vous aviez configurés :

1 Debranchez I'AirPort Express.
2 Utilisez l'extrémité d'un trombone déplié pourmaintenir le bouton de réinitialisation enforcépendant quevousbranchez l'AirPortExpress.

Attendez de voir les lumières d'etat clignoter puis réinitialiser la borne d'accès.

Votre imprimante ne répond pas

Si vous avez connecté une imprimante au port USB de l'AirPort Express et que les ordinateurs du réseau AirPort ne peuvent pas imprimer, procédez comme suit :

1 Assurez-vous que l'imprimante est branchée et allumée.
2 Assurez-vous que les câbles sont bien connectés à l'imprimante et au port USB de l'AirPort Express.
3 Assurez-vous que l'imprimante est bien selectionné dans la fenêtre List d'imprimontes des ordinateurs clients. Pour ce faire, sur un ordinateur Mac OS X 10.3 ou ultérieur :

• Ouvrez l'utilitaire de configuration d'imprimante situé dans le dossier Utilitaires dans le dossier Applications.
• Si I'imprimante n'est pas dans la liste, cliquez sur Ajouter.
• Sélectionnez Bonjour dans le menu local.
• Sélectionnez l'imprimante et cliquez sur Ajouter.

Pour sélectionner votre imprimante sur un ordinateur Windows XP ou Windows 2000 :

• Ouvrez le Panneau de configuration depuis le menu Démarrer, puis double-cliquez sur Imprimantes et télécopieurs.
• Sélectionnéz l'imprimante. Si l'imprimante ne figure pas dans la liste, cliquez sur Ajouter une imprimante puis suivez les instructions à l'écran.

4 Éteignez l'imprimante, entendez quelques secondes puis rallumez-la.

Pour en savoir plus sur la configuration d'une imprimante sur un ordinateur fonctionnant sous Windows, consultez la rubrique « Utiliser une imprimante via un ordinateur Windows » à la page 23.

Vous souhaitezmettreà jourvoretlogicielAirPort

Apple met régulierement à jour le logiciel AirPort.

Pourmettreàjourvortobreborne d'accesAirPort：

1 Ouvrez l'utilitaire AirPort situé dans le dossier Utilitaires dans le dossier Applications.
2 Sélectionnez « Rechercher les mises à jour » dans le menu Utilitaire AirPort.
3 Cliquez sur Télecharger pour obtenir toutes les mises à jour de programme interne ou cliquez sur Afficher les détails pour selectionner le programme interne spécifique à votre borne d'accès.
4 Àprous le téléchargement du programme interne, cliquez sur Mettre à jour pour l'installer sur votre borne d'accès. Si vous désirezmettre à jour plusieurs bornes d'accès, cliquez sur Afficher les détails pour sélectionner les bornes que vous souhaitezmettre à jour.

Considerations sur le placement de l'AirPort Express

Les recommendations suivantes peuvent permettre à votre AirPort Express d'atteindre une portée sans fil maximal et une couverture réseau optimale.

• Placez votre AirPort Express dans un endroit dégagé avec peu d'obstacles tels que des meubles imposants ou des murs. Essayez de la tener éloignée des surfaces métalliques.
• Si vous placez votre AirPort Express derrière un meuble, laissez au moins trois centimètres entre la borne AirPort Express et le bord du meuble.
• Évitez de placer votre AirPort Express dans des zones entourées de surfaces métalliques sur trois côtés ou plus.
• Si vous placez votre AirPort Express àproximalé d'autres apparueils électriques tels que la chaîne stéreo, évitez d'entourer complètement l'AirPort Express de câbles d'alimentation, audio ou video. Positionnez votre AirPort Express de façon que les câbles passent d'un seul côté. Laissez autant d'espace que possible entre l'AirPort Express et les câbles.
• Si vous placez votre AirPort Express dérrière votre équipement stéreo, placez-la sur le côte. Évitez de la centreur derrière la chaine stéreo.
• Essayez de placer votre AirPort Express à 7,5 mètres au moins d'un four à micro-ondes, d'un téléphone sans fil de 2,4 GHz, ou d'autres sources d'interférences.

Éléments pouvant provoquer des interférences avec Airport

Plus la source d'interférences est éloignée, plus le risque de problème est faible.

Les éléments suivants peuvent provoquer des interférences avec Airport :

• Les jours à micro-ondes.
• Les pertes de fréquence radio DSS (Direct Satellite Service).
• Le cable coaxial d'origine fourni avec certains types d'antennes paraboliques.

Contactez le fabricant du produit pour obtenir des cables plus récents.

• Certains dispositifs électriques tels que les lignes électriques, les voies ferrées électrifiées et les centrales électriques.
• Les téléphones sans fil qui fonctionnent sur la fréquence porteuse de 2,4 GHz. Si vous rencontres des problèmes avec votre téléphone ou avec la communication avec AirPort, changez le canal utilisé par votre borne d'accès ou par l'AirPort Express.
• Des bornes d'accès adjacentes qui utilisent des canaux voisins. Ainsi, si une borne d'accès A est régée sur le canal 1, la borne B doit être régée sur le canal 4 ou supérieur.

En savoir plus, service après-vente et support

Vous trouvrez davantage d'informations sur l'utilisation de la borne AirPort Express sur votre disque dur, sur le Web et dans l'aide en ligne.

Ressources en ligne

Pour obtenir les toutes dernières informations sur la borne AirPort Express, rendez-vous sur le site www.apple.com/fr/airportexpress.

Pour enregistrer l'AirPort Express (si vous ne l'avez pas déjà fait lors de l'installation du logiciel à partir du CD de l'AirPort Express), rendez-vous sur le site www.apple.com/fr/register.

Pour plus d'informations sur le service après-vente et le support d'AirPort, des forums avec des informations et des retours sur différents produits, et les versions les plus récentes des logiciels Apple à télécharger, rendez-vous sur le site www.apple.com/fr/support/airport.

Pour le support en dehors des États-Unis, rendez-vous sur le site www.apple.com/fr/support etCHOISSEZ VOYRE pays dans le menu local.

Aide en ligne

Pour en savoir plus sur l'utilisation d'AirPort, ouvre l'Utilitaire AirPort et désissez Aide > Aide Utilitaire AirPort.

Obtention d'un service de garantie

Si le produit est endommagé ou ne fonctionne pas correctement, suivez les conseils de cette brochure, de l'aide à l'écran et des ressources en ligne.

Si l'unité ne fonctionne toujours pas, rendez-vous sur le site www.apple.com/fr/support pour Obtir des instructions sur l'obtention d'un service de garantie.

Où trouver le nombre de série de votre AirPort Express

Le numero de série est imprimé à l'arrière de votre AirPort Express.

Caracteristiques de l'AirPort Express

\section*{Caracteristiques de l'AirPort}

Vitesse de transfert des données sans fil: jusqu'à 54 mégabits par seconde (Mbps)
- Portée: jusqu'à 45 mètres en'utilisation normale (selon l'environnement)
- Bande de fréquence: 2,4 gigahertz (GHz)
- Alimentation de la sortie radio : 15 dBm (nominale)
- Normes:802.11 DSSS 1 et 2 Mbps standard,802.11b et caractéristique 802.11g

Interfaces

• Connecteur LAN Ethernet RJ-45 pour la mise en réseau 10/100Base-T intégrée ( )
• Impression USB (Universal Serial Bus) (PS)
• Mini-jack optique analogique/numérique de 3,5 mm
  AirPort Extreme

Conditions ambientes

• Température de fonctionnement : de 0^ à 35^ C ( 32^ à 95^ F)
• Température de stockage: de -25° à 60° C (-13° à 140° F)
• Humidité relative (en fonctionnement): de 20 % à 80 %
• Humidité relative (en stockage): de 10 % à 90 % (sans condensation)
• Altitude de fonctionnement : de 0 à 3 048 m (de 0 à 10 000 pieds)
• Altitude maximale de stockage: 4572 m (15000 pieds)

Taille et poids

Hauteur:94mm
Largeur:75mm
- Épaissur: 28,5 mm
- Poids: 188 grammes

Adresses matérielles

Deux adresses matérielles pour l'AirPort sont imprimées sur le côte du boitier :

• L'identifant AirPort : adrresse utilisée pour identifier l'AirPort Express sur un réseau sans fil.
• Le numéro Ethernet : également appelé adresse MAC. Il vous faudra peut-être communiquer cette adresse à votre FAl pour connecter la borne AirPort Express à Internet.

Astuces de sécurité de l'AirPort Express

• La seule façon d'eteindre complètement votre AirPort Express est de la débrancher de sa source d'alimentation.
• Lorsque vous branchez ou débranchez votre AirPort Express, tenez-la toujours par les côtés. Éloignez vos doigts de la partie métallique de la prise.

• Voiture AirPort Express est un composant haute tension et ne doit enaucun casetre ouverte,meme lorsqu'elle est débranchee.Si voiture AirPort Express doitetre réparée, consultez la rubrique « En savoir plus, service après-vente et support » à la page 47.

• N'insérez jamais de force un connecteur dans les ports. Si le connecteur ne s'emboit pas facilement dans le port, c'est probablement qu'ils ne sont pas compatibles. Vérifie que le connecteur est adapté au port et qu'il est correctement positionné par rapport à celui-ci.

• Si vous utilisez le cable d'alimentation facultatif, évitez de laisserPENDRE la borne AirPort Express en la tenant par le cable.
• Pendant que vous utilisez votre AirPort Express, il est normal que le boitierCHAFFE. Le boitier de l'AirPort Express agit comme une surface de refroidissement qui transfere la chaleur de I'intérieur de I-unité vers l'air extérieur plus frais.

Évitez les endroits humides

AVERTISSEMENT: pour réduire le risque d'électrocution ou de blessure, n'utilise pas votre AirPort Express dans des emplacements mouillés ou humides ni à proximité de ceux-ci.

• Tenez l'AirPort Express à l'écart des sources de liquides, telles que les boissons, les lavabos, les baignoires, les cabins de douche, etc.
• Protégéz la borne AirPort Express de la lumière directe du soleil ou de la pluie ou d'autre source d'humidité.
• Prenez garde à ne pas renverser de nourriture ou de liquide sur votre AirPort Express. Si tel est le cas, débranchez l'AirPort Express avant de nettoyer.

Si c'est un liquide qui a été renversé, il faudra peut-être envoyer l'appareil à Apple pour réparation. Reportez-vous à la section « En savoir plus, service après-vente et support » à la page 47.

N'effectuez pas vous-même les réparations

AVERTISSEMENT: n'essayez pas d'ouvrir ou de démonter votre AirPort Express. Vous risqueriez de vous électrocuter et d'annuler la garantie. Aucune piece réparable par l'utilisateur ne se trouve à l'intérieur.

À propos de la manipulation

Votre AirPort Express peut être endommagée à la suite d'une manipulation ou d'un stockage inapproprié. Prenez garde à ne pas laisser tomber votre AirPort Express en la transportant.

Cet apparéil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Europe — Déclaration de conformité EU

Conforme aux directives européennes 72/23/EEC, 89/336/1999/5 Pour obtenir plus d'informations, rendez-vous sur www.apple.com/euro/compliance.

Union française—Information concernant l'élimination des déchets

Ce symbole signifie que, selon les normes et la législation de votre pays, vous nevez vous débarrasser de votre produit sans le mélanger avec les ordures ménagères. Lorsque ce produit n'est plus utilisable, portez-le dans un centre de traitement des déchets agree par les autorités locales. Certains centrent acceptent les produits gratuitement. Le traitement et le recyclage séparé de votre produit lors de son élimination aideront à préserver les ressources naturelles et à protégé l'environnement et la santé des étres humains.

中国

© 2007 Apple Inc. Tous droits réservés.

Apple, le logo Apple, AirPort, AirPort Express, Airport Extreme, Bonjour, iTunes, Mac, Macintosh et Mac OS sont des marques d'Apple Inc. déposées aux États-Unis et dans d'autres pays. AirTunes est une marque d'Apple Inc.

F019-0989-A
