WAGL3E200 - Lave-linge AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Lave-linge frontal
Capacité de lavage	8 kg
Vitesse d'essorage	1200 tr/min
Classe énergétique	A+++
Dimensions approximatives	85 x 60 x 55 cm
Poids	70 kg
Alimentation électrique	230 V, 50 Hz
Puissance	2200 W
Fonctions principales	Programmes de lavage variés, départ différé, contrôle de la mousse
Entretien et nettoyage	Nettoyage du filtre, entretien du tambour
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité modérée
Sécurité	Protection contre les fuites, verrouillage de sécurité pour enfants
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - WAGL3E200 AEG-ELECTROLUX

Comment réinitialiser la machine AEG-ELECTROLUX WAGL3E200 ?

Pour réinitialiser votre machine, débranchez-la pendant environ 5 minutes, puis rebranchez-la et sélectionnez un programme.

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est correctement branchée, que le verrouillage de la porte est activé et que le programme est correctement sélectionné.

Comment nettoyer le filtre de la machine ?

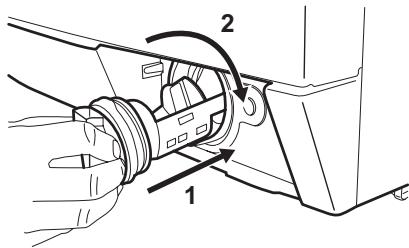

Pour nettoyer le filtre, localisez le compartiment du filtre au bas de la machine, ouvrez-le, retirez le filtre et rincez-le sous l'eau courante.

Pourquoi ma machine fait-elle un bruit anormal pendant le lavage ?

Des bruits anormaux peuvent être causés par des objets coincés dans le tambour ou le filtre. Vérifiez et retirez tout objet étranger.

Comment résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fuites. Assurez-vous également que le joint de porte est en bon état.

Quel type de détergent dois-je utiliser avec ma machine ?

Utilisez un détergent adapté pour machines à laver, de préférence en poudre ou liquide, et respectez les dosages recommandés par le fabricant.

Comment ajuster la température de lavage ?

Vous pouvez ajuster la température de lavage en utilisant le sélecteur de programme sur le panneau de contrôle de la machine.

Que faire si l'eau ne s'écoule pas correctement ?

Vérifiez que le tuyau de vidange n'est pas obstrué et que le filtre est propre. Assurez-vous également que la machine est correctement nivelée.

Comment prolonger la durée de vie de ma machine ?

Pour prolonger la durée de vie de votre machine, nettoyez régulièrement le filtre, évitez de surcharger le tambour et utilisez des programmes appropriés.

Quels sont les programmes de lavage disponibles sur la WAGL3E200 ?

La machine propose plusieurs programmes, notamment coton, synthétiques, délicats, et un programme rapide. Consultez le manuel pour plus de détails.

MODE D'EMPLOI WAGL3E200 AEG-ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

Service apres-vente

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

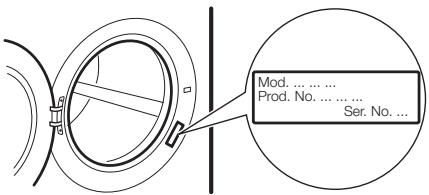

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

1. Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez cette notice avec votre appareil pour vous y référer ultérieurement.

Avertissement

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés du couvercle de l'appareil lorsque celui-ci est ouvert.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne modifies pas les caractéristiques de cet appareil.
• Respectez la charge maximale de 7 kg (reportez-vous au chapitre « Tableau des programmes »).
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger.
• La pression de l'eau en service (minimale et maximale) doit être comprise entre 0,5 bar (0,05 MPa) et 8 bar (0,8 MPa).
• Les orifices d'aération situés à la base (si présents) ne doivent pas être obstrués par de la moquette.
• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.

2.1 Installation

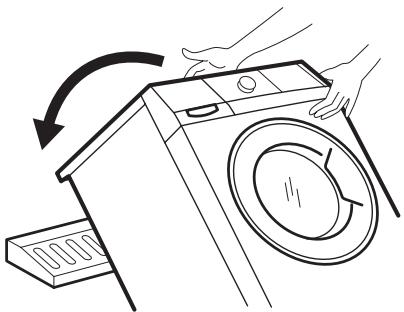

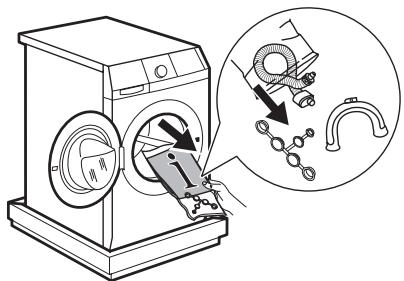

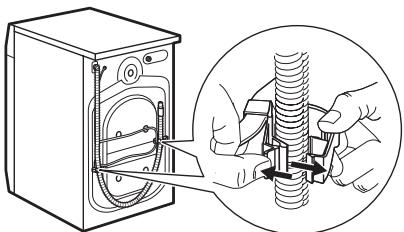

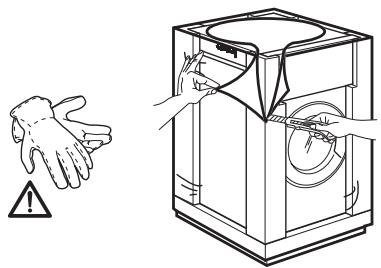

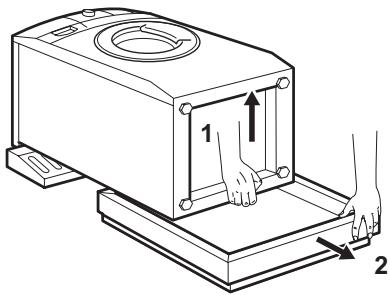

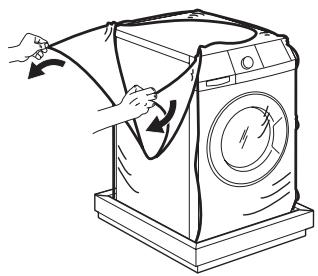

• Retirez l'intégralité de l'emballage et les boulons de transport.
• Conservez les boulons de transport. Si vous nevez déplacer à nouveau l'appareil, il est conseillé de bloquer le tambour.
• N'installez pas et ne branchez pas un appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0°C ou dans un endroit exposé aux intertempéries.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Assurez-vous que le sol sur lequel vous installez l'appareil est plat, stable, résistant à la chaleur et propre.
• N'installez pas l'appareil dans un endroit où il ne pourrait pas être complètement ouvert. L'appareil est lourd, soyez toujours prudent lorsque vous le déplacez. Portez toujours des gants de sécurité.

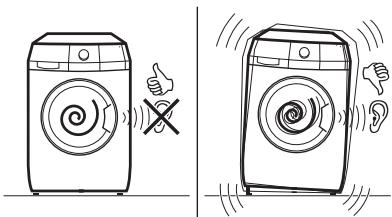

Assurez-vous que de l'air circule entre l'appareil et le sol. - Régalez les pieds pour laisser un espace suffisant entre l'appareil et la surface en moquette.

Avertissement

Risque d'incendie ou d'électrocution.

L'appareil doit être relié à la terre. - Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien. Utilisez toujours une prise de courant de sécurité correctement installée. - N'utilisez pas d'adaptateurs multiprisés ni de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente.

• Ne connectez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise.
• Ne touchez jamais le câble d'alimentation ou la prise avec des mains mouillées.
• Cet appareil est conforme aux directives CEE.

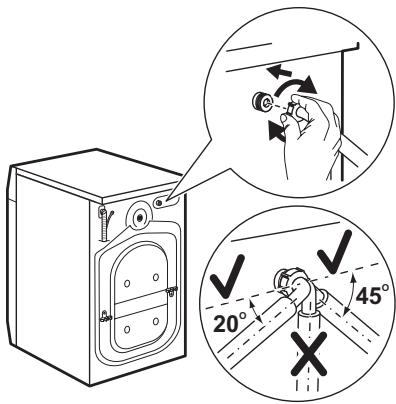

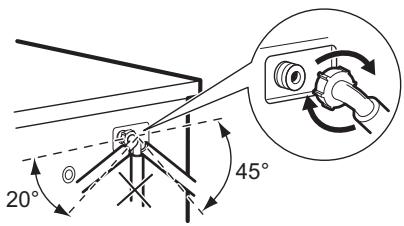

Raccordement à l'arrivée d'eau

Veillez à ne pas endommager les tuyaux de circulation d'eau. L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils. - Avant de brancher l'appareil à des tuyaux neufs ou n'avant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre. - Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites.

Avertissement

Risque de blessure, de choc électrique, d'incendie, de brûlures ou de dommage matériel à l'appareil.

• Cet appareil est conçu uniquement pour un usage domestique et des situations telles que : Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.
• Ne touchez pas la vitre du hublot pendant le déroulement d'un programme. La vitre peut être chaude.
• Ne placez aucun récipient sous l'appareil pour recueillir tout éventuel écoulement. Contactez le service après-vente pour connaître les accessoires disponibles.

Avertissement

Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

Avertissement

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

3. Characteristiques techniques

Dimensions	Largeur / Hauteur / Pro-fondeur	605 / 850 / 605 mm
	Profondeur totale	640 mm
Branchement électric :	Voltage	230 V
	Puisance totale	2200 W
	Fusible	10 A
	Fréquence	50 Hz
Niveau de protection contre l'infiltration de particules solides et d'humidité assure par le couvercle de protection, excepté là où l'équipement basse tension ne dispose d'aucune protection contre l'humidité		IPX4
Pression de l'arrivée d'eau	Minimum	0,5 bar (0,05 MPa)
	Maximum	8 bar (0,8 MPa)
Arrivée d'eau 1)		Eau froide
Charge maximale	Coton	7 kg
Vitesse d'essorage	Maximum	1600 tr/min

1) Raccordez le tuyau d'arrivée d'eau à un robinet filtré (3/4 po).

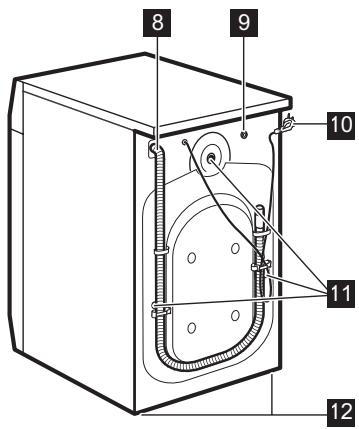

4. Description de l'appareil

1 Plan de travail 2 Distributeur de produit de lavage 3 Bandeau de commande 4 Poignée de la porte 5 Plaque signalétique 6 Pompe de vidange

7 Pieds pour que l'appareil soit de niveau 8 Tuyau de vidange 9 Tuyau d'arrivée d'eau 10 Câble d'alimentation électrique Dispositifs de protection

12 Pieds pour que l'appareil soit de niveau

4.1 Accessoires

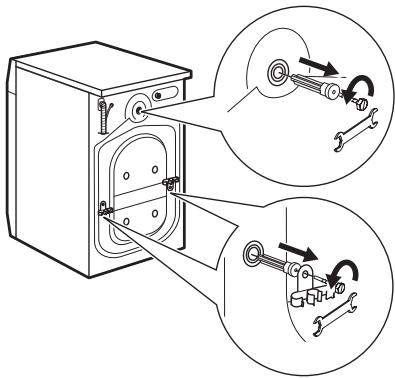

1 Clé

Pour retirer les boulons de transport.

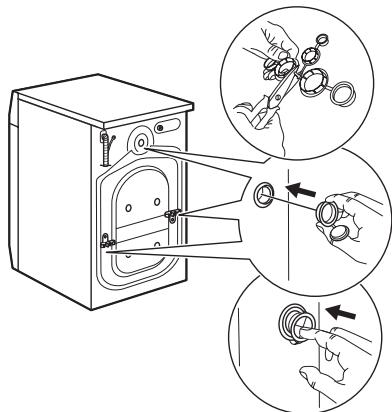

2 Bouchons en plastique

Pour fermer les orifices du côté arrière de l'appareil après retrait des boulons de transport.

Pour éviter toute fuite

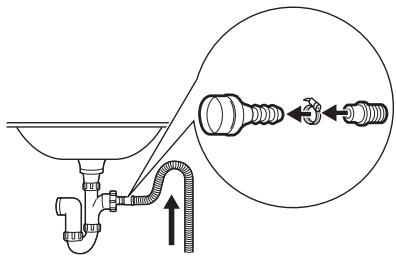

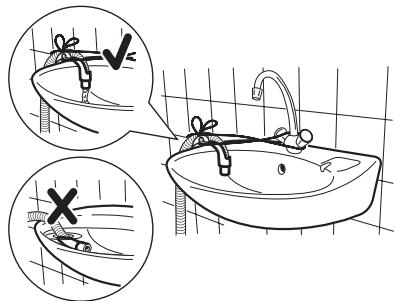

Guide le tuyau en plastique

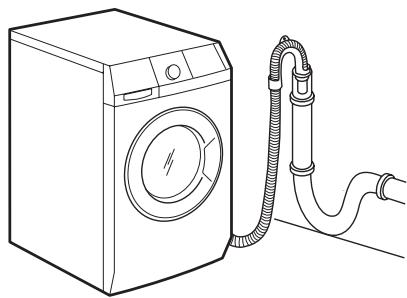

Pour relier le tuyau de vidange au bord d'un évier.

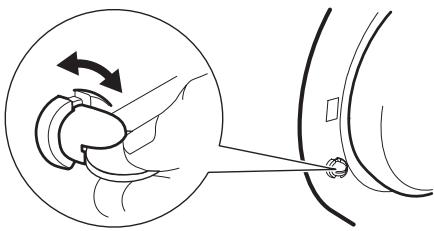

4.2 Sécurité enfants

• Lorsque ce dispositif est activé, vous ne pouvez pas fermer le hublot. Ceci évite d'enfermer un enfant ou un animal dans l'appareil par accident. Pour activer ce dispositif, tournez-le dans le sens des aiguilles d'une montre jusqu'à ce que la rainure soit horizontale. Pour désactiver ce dispositif, tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à ce que la rainure soit verticale.

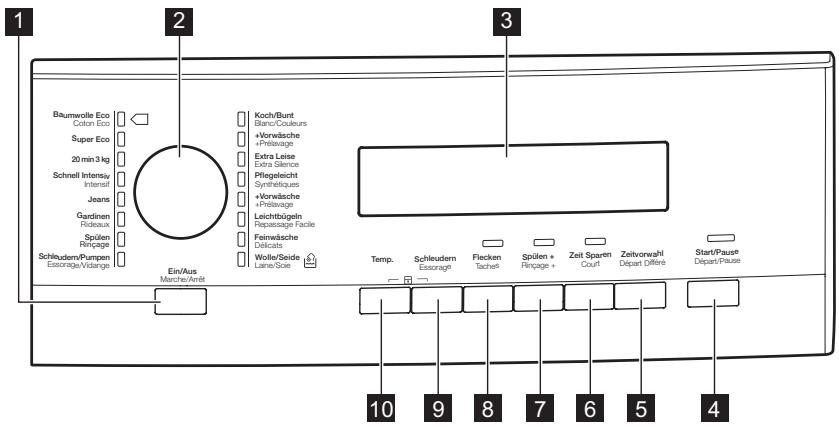

5. Bandeau de commande

1 Touche Marche/Arrêt (Ein/Aus - Marche/Arrêt) 2 Suggesteur de programme 3 Affichage 4 Touche Départ/Pause (Start/Pause - Départ/Pause)

5 Touche Départ Différé (Zeitvorwahr - Départ Différé) 6 Touche Court (Zeit Sparen - Court) 7 Touche Rinçage + (Spülen + - Rinçage+)

8 Touche Taches (Flecken - Taches) 9 Touche réduction d'Essorage (Schleudern - Essorage) 10 Touche de température (Temp.)

5.1 Bouton marche/arrêt 1

Appuyer sur ce bouton pour activer ou désactiver le lave-linge. Une tonalité retentit lorsqu'il est activé.

La fonction AUTO Stand-by désactive automatiquement la machine pour réduire la consommation d'énergie lorsque :

• Vous n'utilisez pas le lave-linge pendant 5 minutes avant d'appuyer sur le bouton 4.
• Toutes les sélections sont annulées.
• Appuyez sur le bouton 1 pour remettre le lave-linge en marche.
• Sélectionnez à nouveau le programme de lavage et toutes les options possibles.
• 5 minutes à compter de la fin du programme de lavage. Voir "A la fin du programme".

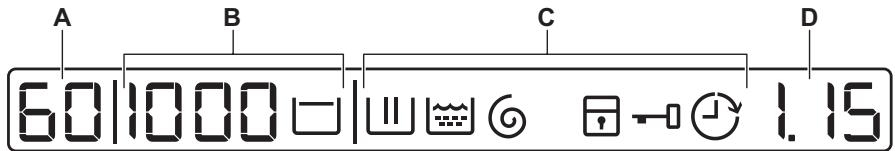

5.2 Programmateur 2

Tournez cette manette pour sélectionner un programme. Le voyant correspondant au programme s'allume.

L'affichage indique :

A	• La température maximale du programme.
B	• La vitesse d'essorage par défaut du programme. • Les symboles « Sans essorage » 1) et « Arrêt cuve pleine » .
C	• Les symboles de l'écran.2)
	Symboles Description
	Phase de lavage
	Phase de rinçage
	Phase d'essorage
	Sécurité enfants
	Vous ne pouvez pas ouvrir le hublot de l'appareil lorsque ce symbole est allumé. Vous ne pouvez ouvrir le hublot de l'appareil que lorsque ce symbole est étant.
	Si le programme est terminé mais que le symbole resté allumé : • Il y a de l'eau dans le tambour. • La fonction « Arrêt cuve pleine » est activée.

Départ différé

La durée du programme

Une fois que le programme a démarré, cette durée diminue par intervalles d'une minute.

Le départ différé

Lorsque vous appuyez sur la touche Départ différé, l'écran indique l'heure du départ différé.

• Codes d'alarme

En cas de dysfonctionnement de l'appareil, l'écran affiche des codes d'alarme. Reportez-vous au chapitre « En cas d'anomalie de fonctionnement ».

Err

L'écran affiche ce message pendant quelques secondes si :

• Vous avez sélectionné une fonction qui n'est pas applicable pour ce programme.
• Vous avez modifié le programme pendant le fonctionnement de l'appareil.

Le voyant de la touche Départ/Pause clignote.

Lorsque le programme est terminé.

1) Uniquement disponible pour le programme Essorage/Vidange. 2) Les symboles s'affichent à l'écran lorsque la phase ou la fonction correspondante est programmée.

5.4 Touche départ/pause 4

Appuyez sur la touche 4 pour lancer ou interrompre le programme.

5.5 Touche départ différé 5

Appuyez sur la touche 5 pour retarder le départ d'un programme de 30 minutes à 20 heures.

5.6 Touche gain de temps 6

Appuyez sur la touche 6 pour réduire la durée d'un programme.

• Appuyez une fois pour programmer un cycle de lavage avec une « Durée réduite » pour les articles peu sales.
• Appuyez deux fois pour programmer un cycle de lavage « Rapide » pour les articles très peu sales.

Certains programmes n'acceptent qu'une seule de ces deux fonctions.

5.7 Touche rinçage plus 7

Appuyez sur la touche 7 pour ajouter des phases de rinçage à un programme. Utilisez cette fonction pour les personnes allergiques aux produits de lavage et dans les régions où l'eau est douce.

5.8 Touche taches 8

Appuyez sur la touche 8 pour ajouter la phase Taches à un programme. Utilisez cette fonction pour le linge très taché.

Quand vous programmez cette fonction, placez le détachant dans le compartiment

Cette fonction allonge la durée du programme.

Cette fonction n'est pas compatible avec des températures inférieures à 40°C.

5.9 Touche essorage 9

Appuyez sur cette touche pour :

• Réduire la vitesse maximum de la phase d'essorage du programme sélectionné.

L'écran n'affiche que les vitesses disponibles pour le programme sélectionné.

• Désactiver la phase d'essorage.
• Activer la fonction « Arrêt cuve pleine ». Sélectionnez cette fonction pour éviter que les tissus ne se froissent. L'appareil ne vidange pas l'eau quand ce programme est terminé.

La phase d'essorage est désactivée.

La fonction « Arrêt cuve pleine » est activée.

5.10 Touche température 10

Appuyez sur la touche 10 pour modifier la température par défaut.

-- = eau froide

5.11 Fonction des signaux sonores.

Des signaux sonores retentissent lorsque:

• le lave-linge est mis en fonctionnement.
• Le lave-linge est mis à l'arrêt. Les touches sont activées.
• Le programme est terminé.
• Le lave-linge fonctionne mal.

Pour désactiver/activer les signaux sonores, appuyez simultanément sur la touche 8 et sur la touche 7 pendant 6 secondes.

Si vous désactivez les signaux sonores, ils ne continueront à retentir que lorsque les touches sont activées et lorsque l'appareil présente une anomalie.

5.12 Fonction sécurité enfants

Cette fonction empêche les enfants de jouer avec le bandeau de commande.

• Pour activer la fonction, appuyez sur la touche 10 et sur la touche 9 en même temps jusqu'à ce que l'écran affiche le symbole 1.
• Pour désactiver la fonction, appuyez sur la touche 10 et sur la touche 9 en même temps jusqu'à ce que le symbole s'éteigne.

• Avant d'appuyer sur la touche Départ/Pause 4 : l'appareil ne peut pas démarrer.
• Après avoir appuyé sur la touche Départ/Pause 4, toutes les touches et le sélecteur de programmes sont désactivés.

5.13 Fonction rinçage plus permanente

Avec cette fonction, vous pouvez conserver la fonction Rincage plus en permanence quand vous sélectionnez un nouveau programme.

• Pour activer la fonction, appuyez sur la touche 6 et sur la touche 5 en même temps jusqu'à ce que le voyant de la touche 7 s'allume.
• Pour désactiver la fonction, appuyez sur la touche 6 et sur la touche 5 en même temps jusqu'à ce que levoyant de la touche 7 s'éteigne.

6. Programmes

Température du programme	Type de charge Charge max.	Description du cycle	Fonctions
Koch/Bunt Blanc/Couleurs Blanc/Couleurs 95° - Froid	Coton blanc et couleurs normalement sales.Max. 7 kg	LavageRinçagesEssorage long	RéDUCTION DE LA VITESSE D'ES-SORAGEARRÊT CUVE PLEINE TACHES1) RINÇAGE PLUS GAIN DE TEMPS2)
Koch/Bunt + Voorwäsche Coton + Pré-lavage Coton + Pré-lavage 95° - Froid	Coton blanc et couleurs très sales.Max. 7 kg	PrélavageLavageRinçagesEssorage long	RéDUCTION DE LA VITESSE D'ES-SORAGEARRÊT CUVE PLEINE TACHES1) RINÇAGE PLUS GAIN DE TEMPS2)
Extra Leise Extra Silence Extra Silence 95° - Froid	Coton blanc et couleurs normalement sales.Max. 7 kg	Arrêt avec de l'eau dans le tambourRinçagesEssorage long	TACHES RINÇAGE PLUS GAIN DE TEMPS2)
Pflegeleicht Synthétiques Synthétiques 60° - Froid	Vêtements en tissus synthétiques ou mixtes normalement sa-les.Max. 3.5 kg	LavageRinçagesEssorage court	RéDUCTION DE LA VITESSE D'ES-SORAGEARRÊT CUVE PLEINE TACHES1) RINÇAGE PLUS GAIN DE TEMPS2)
Pflegeleicht + Voorwäsche Synthétiques + Préavage Synthétiques + Préavage 60° - Froid	Articles synthétiques ou en tissus mixtes très sales.Max. 3.5 kg	PrélavageLavageRinçagesEssorage court	RéDUCTION DE LA VITESSE D'ES-SORAGEARRÊT CUVE PLEINE TACHES1) RINÇAGE PLUS GAIN DE TEMPS2)
Leichtbügeln Repassage Facile3) Repassage Facile 60° - Froid	Vêtements en tissu synthétique normale-ment sales.Max. 3.5 kg	LavageRinçagesEssorage court	ARRÊT CUVE PLEINE RINÇAGE PLUS GAIN DE TEMPS
FeinwäscheDélicatsDélicats40° - Froid	Vêtements en texti-les délicats tels que l'acrylique, la viscose ou le polyester, nor-malément sales.Max. 3 kg	LavageRinçagesEssorage court	RéDUCTION DELA VITESSE D'ES-SORAGARRÊT CUVEPLEINE TACHES1)RINÇAGE PLUSGAIN DE TEMPS2)
Wolle/SeideLaine/SoieLaine/Soie40° - Froid	Vêtements en laine lavables en machine.Lainages et textiles délicats lavables à la main portant le symbole « lavage à la main ».Max. 2 kg	LavageRinçagesEssorage court	RéDUCTION DELA VITESSE D'ES-SORAGARRÊT CUVEPLEINE
Schleudern/PumpenEssorage/Vidange4)Essorage / Vidange	Tous textilesLa charge maximale de linge est définie en fonction du type de linge.	Vidange de l'eauPhase d'essorage à la vitesse maxi-male.	RéDUCTION DELA VITESSE D'ES-SORAGSANS ESSORAGE
SpûlenRinçageRinçage	Articles lavés à la main.	Un rinceage avec additifEssorage long	RéDUCTION DELA VITESSE D'ES-SORAGARRÊT CUVEPLEINE RINÇAGE PLUS5)
GardinenRideauxRideaux40° - Froid	Sélectionnez ce pro-gramme pour laver des rideaux. Il ajoute automatiquement la phase de prélavage afin de dépoussiérer les rideaux.No mettez pas de produit de lavage dans le comparti-ment de prélavage.Max. 2 kg	PrélavageLavageRinçagesEssorage court	RéDUCTION DELA VITESSE D'ES-SORAGARRÊT CUVEPLEINE RINÇAGE PLUS
Jeans60° - Froid	Tous les vêtements en jean. Les vê-ments en jersey conçus avec des matières hi-tech.Max. 7 kg	LavageRinçagesEssorage court	RéDUCTION DELA VITESSE D'ES-SORAGARRÊT CUVEPLEINE RINÇAGE PLUSGAIN DE TEMPS2)
Schnell IntensivIntensifIntensif60°-40°	Programme de lavagepride pour cotonblanc ou couleursgrand teint et textilesmixtes peu sales.Max. 5 kg	RinçagesEssorage long	RéDUCTION DELA VITESSE D'ES-SORAGARRÊT CUVEPLEINE RINÇAGE PLUS
20 Min. - 3 kg40°-30°	Vêtements en cotonet et synthétiques légèrement sales ou por-tés une seule fois.Max. 3 kg	LavageRinçagesEssorage court	RéDUCTION DELA VITESSE D'ES-SORAGE
Super Eco6)Froid	Textiles mixtes (articles en coton et synthétiques).Max. 3 kg	LavageRinçagesEssorage long	RéDUCTION DELA VITESSE D'ES-SORAGAARRÊT CUVEPLEINE RINÇAGE PLUS
BaumwolleEcoCoton EcoCoton Eco60° - 40°7)	Vêtements en cotonet blanc et couleursgrand teint normale-ment sales.Max. 7 kg	LavageRinçagesEssorage long	RéDUCTION DELA VITESSE D'ES-SORAGAARRÊT CUVEPLEINE TACHESRINÇAGE PLUSGAIN DE TEMPS

1) La fonction Taches n'est pas disponible avec une température inférieure à 40°C 2) Si vous sélectionnez l'option Rapide, nous vous recommendons de réduire la charge de linge. Il est possible de charger entièrement le lave-linge, mais les résultats du lavage seront alors moins bons. 3) Les phases de lavage et d'essorage sont délicates afin d'éviter de froisser le linge. L'appareil effectue des rincages supplémentaires. 4) Par défaut, la vitesse de la phase d'essorage est réglée pour les vêtements en coton. Réglez la vitesse d'essorage. Assurez-vous qu'elle correspond au linge charge. Pour sélectionner uniquement le programme VIDANGE, désélectionnez la fonction SANS ESSORAGE. 5) Appuyez sur la touche RINÇAGE PLUS pour ajouter des rincages. Avec une vitesse d'essorage peu élevée, l'appareil effectue des rincages délicats et un essorage court 6) Sélectionnez ce programme pour réduire la durée du cycle ainsi que la consommation d'énergie et d'eau. 7) Programmes standard pour les valeurs de consommation de l'étiquette énergétique. Conformément à la norme 1061/2010, les programmes « Coton Éco 60°C » et « Coton Eco 40°C » sont respectivement le « programme standard à 60°C pour le coton » et le « programme standard à 40°C pour le coton ». Ce sont les programmes les plus économiques en termes de consommation d'eau et d'électricité pour laver du linge en coton normalement sale.

La température de l'eau de la phase de lavage peut différer de la température indiquée pour le programme sélectionné.

6.1 Valeurs de consommation

Au démarrage du programme, l'affichage indique la durée du programme pour la charge maximale.

Durant la phase de lavage, la durée du programme est calculée automatiquement. Elle peut être réduite si la charge de linge est inférieure à la capacité maximale (par exemple, pour le programme Coton 60°C, dont la capacité maximale est de 7 kg, la durée du programme est de plus de 2 heures; pour une charge réelle de 1 kg, la durée du programme est inférieure à 1 heure). Un point clignote sur l'affichage lorsque l'appareil calcule la durée réelle du programme.

Les données de ce tableau sont approximatives. Les données peuvent différer pour différentes raisons : la quantité et le type de linge, la température ambiante ou de l'eau.

Programmes	Charge(kg)	Consom-mation énergétie-que (kWh)	Consom-mation d'eau (li-tres)	Durée ap-proximati-ve du pro-gramme(minutes)	Tauxd'humi-dité res-tant (%)1)
Coton 60 °C	7	1.10	60	180	43
Coton 40 °C	7	0.90	60	160	43
Synthétiques40 °C	3.5	0.70	50	100	35
Textiles déli-cats 40 °C	3	0.50	65	80	35
Laine/Lavageà la main30 °C	2	0.40	55	60	30
Programmes coton standard
Coton 60 °Cstandard	7	0.91	49	207	43
Coton 60 °Cstandard	3.5	0.69	39	155	43
Coton 40 °Cstandard	3.5	0.46	39	150	43

1) Au terme de la phase d'essorage.

Mode « Éteint » (W)	Mode « Veille » (W)
0.48	0.48
Les informations fournies dans les tableaux sci-dessus ont conformes à la directive d'application 2009/125/EC de la réglementation 2015/2010 de la commission européen.

7. Avant la première utilisation

1. Pour activer le système d'essorage, versez 2 litres d'eau dans le compartment pour le lavage principal.
2. Versez une petite quantité de lessive dans le compartiment pour le lavage

principal. Sélectionnez et faites démarer un programme pour coton à vide à la température la plus élevée qui soit afin de vider le tambour et la cuve de toute poussière éventuelle.

8. Utilisation de l'appareil

1. Ouvrez le robinet d'arrivée d'eau.
2. Branchez l'appareil au secteur.
3. Appuyez sur la touche 1 pour activer l'appareil.
4. Introduisez le linge dans l'appareil.
5. Utilisez la quantité correcte de produit de lavage et d'additifs.
6. Sélectionnez et lancez le programme de lavage en fonction de la charge et du degré de salissure.

9.1 Chargement du linge

1. Ouvrez la porte de l'appareil.
2. Mettez le linge dans le tambour, un article à la fois. Dépliez-les le plus possible. Assurez-vous de ne pas surcharger le tambour.
3. Fermez la porte.

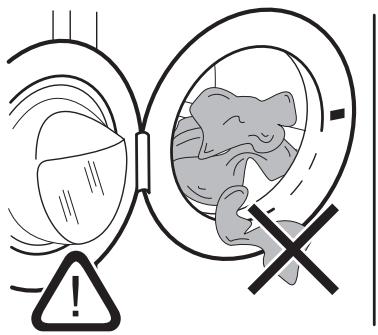

Veillez à ce qu'il n'y ait pas de linge coincé entre le joint et le hublot. Cela pourrait provoquer une fuite d'eau ou endommager le linge.

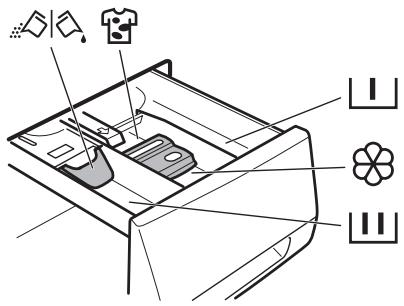

10. AJOUT du produit de LAVAGE et des additifs

10.1 Utilisation du produit de lavage et des additifs

L1	Compartment à lessive pour la phase de prélavage et le programme de trempage. Ajoutez la lessive pour le prélavage et le trempage avant le départ du programme.
L3	Compartment à lessive pour la phase de lavage. Si vous utilisez de la lessive liquide, versez-la immédiatement avant de démarrer le programme.
*	Compartment réservé aux additifs liquides (assouplissant, amidon). Versez le produit dans le département avant de démarrer le programme.
MAX	Niveau maximal pour les additifs liquides.
#	Compartment du détachant. Versez le produit dans le département et programmez l'options Taches avant de démarrer le programme.
&	Volet pour produit de lavage en poudre ou liquide. Tournez-le (vers le haut ou vers le bas) dans la position correcte pour utiliser de la lessive en poudre ou liquide.
i	Respectez toujours les instructions figurant sur l'emballage des dessives.

Vérifiez la position du volet.

1. Tirez le distributeur de produit de la vague jusqu'à la butée.

1. Appuyez sur le levier pour faire sortir le distributeur.

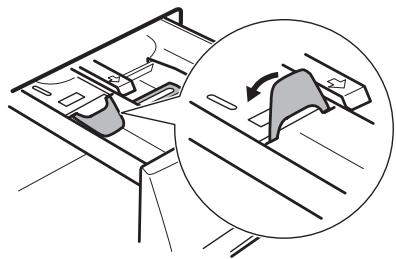

2. Pour utiliser de la lessive en poudre, tournez le volet vers le haut.

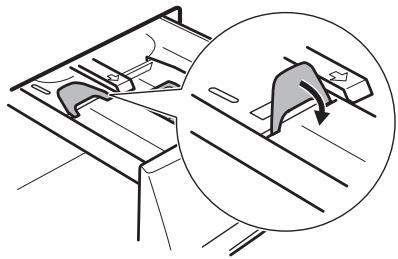

1. Pour utiliser de la lessive liquide, tournez le volet vers le bas.

1. Dosez les produits de lavage et l'assouplissant.
2. Fermez soigneusement le distributeur du produit de lavage. Assurez-vous que le volet ne bloque pas la fermeture du tiroir.

Avec le volet en position BASSE:

• N'utilisez pas de lessives liquides gélatineuses ou épaisses.
• N'insérez pas de lessive liquide au-delà du niveau maximal indiqué sur le volet.
• Ne sélectionnez pas de phase de prélavage.
• Ne sélectionnez pas la fonction Départ différé.

11.1 Réglage et département d'un programme

1. Tournez le sélecteur de programmes. Lévoyant correspondant s'allume.
2. Le voyant de la touche 4 clignote en rouge.
3. L'écran affiche la température et la vitesse d'essorage par défaut. Pour modifier la température et/ou la vitesse d'essorage, appuyez sur les touches correspondantes.
4. Sélectionnez les fonctions compatibles. Le voyant de la fonction sélectionnée s'allume ou l'écran affiche le symbole correspondant.
5. Appuyez sur la touche 4 pour lancer le programme. Le voyant de la touche 4 est allumé.

La pompe de vidange peut momentanément s'emettre en route lorsque l'appareil se remplit d'eau.

11.2 Interruption d'un programme

1. Appuyez sur la touche 4. Le voyant clignote.
2. Appuyez à nouveau sur la touche 4. Le programme de lavage se poursuit.

11.3 Annulation d'un programme

1. Appuyez sur la touche 1 pour annuler le programme et désactiver l'appareil.
2. Appuyez à nouveau sur la touche 1 pour activer l'appareil. Maintenant,

vous pouvez régler un nouveau programme de lavage.

L'appareil ne se vidange pas.

11.4 Modification d'une fonction

Vous ne pouvez modifier que quelques fonctions avant qu'elles soient actives.

1. Appuyez sur la touche 4. Le voyant clignote.
2. Modifiez la fonction réglée.

11.5 Sélectionnez le départ différé.

1. Appuyez plusieurs fois sur la touche 5 jusqu'à ce que le décompte du départ différé souhaité apparaisse sur l'afficheur. Les symboles correspondants apparaissent.
2. Appuyez sur la touche 4, le décompte du départ différé commence. Lorsque le décompte est terminé, le programme démarre automatiquement.

Avant d'appuyer sur la touche 4 pour démarrer le lave-linge, vous pouvez annuler ou modifier le réglage du départ différé.

Vous ne pouvez pas régler le départ différé avec le programme Vapeur.

11.6 Annule le départ différé

1. Appuyez sur la touche 4. Le voyant correspondant clignote.

12. À la fin du programme

L'appareil se met à l'arrêt automatiquement. - Les signaux sonores retentissent. - Le symbole apparait sur l'affichage.

1. Appuyez sur la touche 5 à plusieurs reprises jusqu'à ce que l'écran indique 0'.
2. Appuyez sur la touche 4. Le programme démarre.

11.7 Ouvrez la porte.

Lors du fonctionnement d'un programme ou du départ différé, la porte de l'appareil est verrouillée.

Pour ouvrir la porte de l'appareil :

1. Appuyez sur la touche 4. Le symbole de verrouillage de la porte disparait de l'écran.
2. Ouvrez la porte de l'appareil.
3. Fermez la porte de l'appareil et appuyez sur la touche 4. Le programme ou le départ différé se poursuit.

Si la température et le niveau de l'eau dans le tambour sont trop élevés, le symbole de verrouillage de la porte reste affiché et il est impossible d'ouvrir la porte. Pour ouvrir la porte, respectez la procédure suivante :

1. Mettez à l'arrêt l'appareil.
2. Attendez quelques minutes.
3. Assurez-vous qu'il n'y a pas d'eau dans le tambour.

Si vous mettez à l'arrêt l'appareil, il est nécessaire de sélectionner de nouveau le programme.

Le voyant 4 de la touche Départ/Pause s'éteint. - Le symbole de verrouillage de la porte s'éteint. - Appuyez sur la touche 1 pour mettre à l'arrêt l'appareil. La fonction économique d'énergie met automatiquement l'appareil à l'arrêt 5 minutes après la fin du programme.

Lorsque vous remettez l'appareil en fonctionnement, le dernier programme sélectionné s'affiche à l'écran. Tournez le sélecteur pour choisir un nouveau cycle.

• Sortez la lessive de l'appareil. Vérifiez que le tambour est vide.
• Laissez la porte entrouverte pour éviter la formation de moisissures et l'apparition de mauvaises odeurs.
• Fermez le robinet d'arrivée d'eau.

Le programme de lavage est terminé, mais il y a de l'eau dans le tambour :

• Le tambour tourne régulièrement pour éviter que le linge ne se froisse.
• Le hublot reste verrouillé.
• Vous devez regarder l'eau pour ouvrir le hublot.

Pour vidanger l'eau :

1. Si besoin est, diminuez la vitesse d'essorage.
2. Appuyez sur la touche DEPART/PAUSE. L'appareil vidange et essore.
3. Une fois le programme terminé et le symbole de verrouillage de la porte éteint, vous pouvez ouvrir la porte.
4. Mettez à l'arrêt l'appareil.

L'appareil vidange et essore automatiquement au bout d'environ 18 heures.

13.1 Chargement du linge

• Répartissez le linge entre : blanc, couleur, synthétiques, délicats et laine.
• Respectez les instructions de lavage qui figurent sur les étiquettes des vêtements.
• Ne lavez pas ensemble les articles blancs et en couleur.
• Certains articles en couleur peuvent déteindre lors des premiers lavages. Il est recommandé de les laver séparément lors des premiers lavages.
• Boutonnez les taies d'oreiller, fermez les fermétures à glissière et à pression et les crochets. Attachez les ceintures.
• Videz les poches des vêtements et dépliez-les.
• Tournez vers l'intérieur les tissus multicouches, la laine et les articles portant des illustrations imprimées.
• Enlevez les taches.
• Lavez avec un produit spécial les taches incrustées.
• Traitez les rideaux avec précautions. Enlevez les crochets et placez les rideaux dans un sac de lavage ou une taie d'oreiller.
• Ne lavez pas dans l'appareil :
• Le linge sans ourlet ou déchiré
• Les soutien-gorges à armatures.
• Utilisez un sac de lavage pour les articles très petits.
• Un très petite charge peut provoquer des problèmes d'équilibre pendant la phase d'essorage. Si cela se produit, répartissez manuellement les articles dans la cuve et lancez à nouveau la phase d'essorage.

13.2 Taches tenaces

Pour certaines taches, l'eau et les produits de lavage ne suffisent pas. Il est recommandé d'éliminer ces taches avant de mettre les articles dans l'appareil.

Des détergents spéciaux sont disponibles. Utilisez le détergent spécial adapté au type de tache et au tissu.

13.3 Produits de lavage et additifs

• Utilisez uniquement des produits de lavage et des additifs spécialement conçus pour les lave-linge.
• Ne mélangez pas différents types de produits de lavage.
• Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage.
• Respectez les instructions qui se trouvent sur les emballages de ces produits. Utilisez les produits adaptés au tissu, à la température du programme et au niveau de salissure.
• Si vous utilisez des produits de lavage liquides, ne sélectionnez pas la phase de prélavage.
• Si votre appareil ne dispose pas d'un distributeur de produit de lavage avec volet, ajoutez les produits de lavage avec une boule doseuse.

13.4 Dureté de l'eau

Si, dans votre région, la dureté de l'eau est élevée ou modérée, il est recommand-

dé d'utiliser un adoucisseur d'eau pour les lave-linge. Dans les régions où l'eau est douce, il n'est pas nécessaire d'utiliser un adoucisseur d'eau.

Pour connaître la durée de l'eau dans votre région, prenez contact avec l'organisme local de distribution d'eau.

Respectez les instructions qui se trouvent sur les emballages de ces produits.

Ces échelles d'équivalence mesurent la dureté de l'eau :

• Degrés allemands (°dH).
• Degrés français (°TH).
• mmol/l (millimole par litre - unité internationale de mesure de la dureté de l'eau). Degrés Clarke.

Tableau de dureté de l'eau

Niveau	Type	Dureté de l'eau
		°dH	°T.H.	mmol/l	Dégrés Clarke
1	douce	0-7	0-15	0-1,5	0-9
2	moyenne	8-14	16-25	1,6-2,5	10-16
3	dure	15-21	26-37	2,6-3,7	17-25
4	très dure	>21	>37	>3,7	>25

Avertissement

Déconnectez l'appareil de l'alimentation électrique avant de le nettoyer.

14.1 Détartrage de l'appareil

L'eau du robinet contient du calcaire. Si cela s'avère nécessaire, utilisez un adoucisseur d'eau pour éliminer le tartre.

Utilisez un produit spécifique conçu pour les lave-linge. Respectez les instructions inscrites sur l'emballage par le fabricant.

Procédez séparément d'un lavage de linge.

14.2 Nettoyage externe

Nettoyez l'appareil uniquement à l'eau savonneuse chaude. Séchez complètement toutes les surfaces.

Attention

N'utilise pas d'alcool, de solvants ou de produits chimiques.

14.3 Entretien régulier

Avec les programmes à basse température, il est possible que certains produits de lavage restent dans le tambour. Procédez à un entretien régulier. Pour ce faire :

• Videz le linge du tambour.
• Sélectionnez le programme de lavage pour le coton le plus chaud

Utilisez une quantité correcte de poudre de lavage dotée de propriétés biologiques.

Après chaque lavage, laisse la porte ouverte pendant un moment pour éviter les moisissures et les mauvaises odeurs.

14.4 Joint du hublot

Examinez régulièrement le joint et enlevez tous les objets situés à l'intérieur.

14.5 Tambour

Examinez régulièrement le tambour pour éviter la formation de calcaire ou de particules de rouille.

N'utilisez que des produits spéciaux pour éliminer les particules de rouille du tambour.

Pour ceci :

Nettoyez le tambour à l'aide d'un produit spécial inox. - Mettez en route un programme coton court à température maximale avec une petite quantité de lessive.

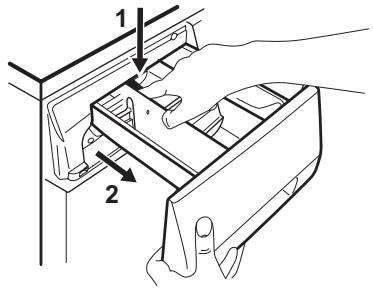

14.6 Distributeur de produit de lavage

1. Appuyez sur le levier.

1. Sortez le distributeur.

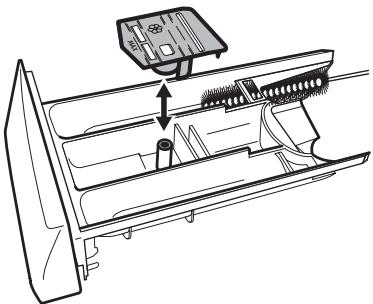

2. Retirez la partie supérieure du compartiment de l'additif liquide.

1. Nettoyez tous les éléments à l'eau courante.
2. Nettoyez le logement du distributeur à l'aide d'une brosse.

1. Remettez le distributeur dans son logement.

14.7 Pompe de vidange

Examinez régulièrement la pompe de vidange et assurez-vous qu'elle est propre.

Nettoyez la pompe si :

L'appareil ne vidange pas l'eau. - Le tambour ne tourne pas. L'appareil fait un bruit inhabituel car la pompe de vidange est bloquée. - Un code d'alarme s'affiche sur l'écran en raison d'un problème de vidange de l'eau.

Avertissement

• Débranchez l'appareil de la prise secteur.
• Ne retirez pas le filtre pendant que l'appareil fonctionne. Ne nettoyez pas la pompe de vidange si l'eau de l'appareil est chaude. L'eau doit être froide pour que vous puissiez nettoyer la pompe de vidange.

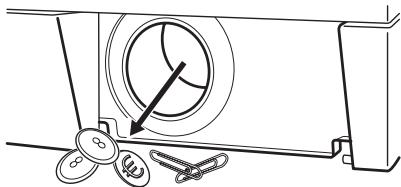

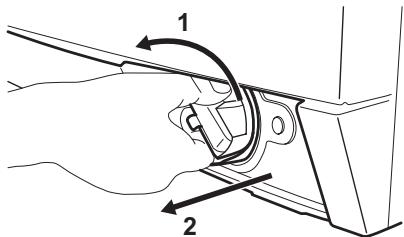

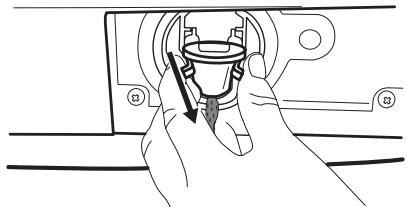

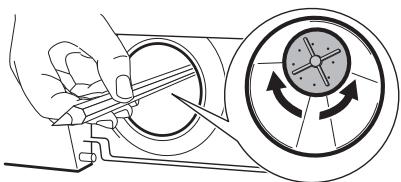

Nettoyage de la pompe de vidange :

1. Ouvrez le volet de la pompe.

1. Enlevez le volet en tirant dessus.

1. Insérez un récipient sous le logement de la pompe de vidange pour recueillir l'eau qui s'écoule.

1. Appuyez sur les deux leviers et tirez la conduite de vidange vers l'avant pour laisser l'eau s'écouler.
2. Lorsque le récipient est plein d'eau, remettez la conduite de vidange en place et videz le récipient. Répétez les étapes 4 et 5 jusqu'à ce que l'eau ne s'écoule plus de la pompe de vidange.
3. Tirez la conduite de vidange vers l'arrière et tournez le filtre pour l'enlever.

1. Enlevez les peluches et les objets qui se trouvent dans la pompe.

1. Assurez-vous que la pale de la pompe peut tourner. Si ce n'est pas le cas, contactez votre service après-vente.

1. Nettoyez le filtre à l'eau courante puis remettez-le en place dans la pompe en l'insérant dans les glissières prévues à cet effet.
2. Assurez-vous de serrer correctement le filtre afin d'empêcher toute fuite.
3. Replacez la languette et fermez le volet de la pompe de vidange.

14.8 Filtre du tuyau d'arrivée d'eau et filtre de la vanne

Il peut être nécessaire de nettoyer les filtres lorsque :

L'appareil n'est pas approvisionné en eau. L'appareil met du temps à s'approvisionner en eau. Le voyant du bouton clignote et l'alarme correspondante s'affiche. Consultez le chapitre « En cas d'anomalie de fonctionnement »

Avertissement

Débranche l'appareil de la prise secteur.

Nettoyage des filtres du tuyau d'arrivée d'eau :

1. Fermez le robinet d'arrivée d'eau.
2. Débranchez le tuyau d'arrivée d'eau du robinet d'arrivée d'eau.
3. Nettoyez le filtre du tuyau d'arrivée d'eau à l'aide d'une brosse dure.

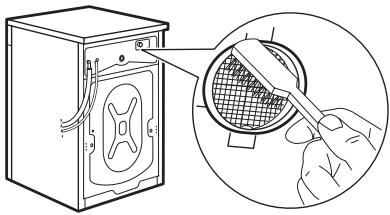

1. Débranche le tuyau d'arrivée d'eau situé à l'arrière de l'appareil.
2. Nettoyez le filtre de la vanne à l'aide d'une brosse douce ou d'un chiffon.

1. Remettez le tuyau d'arrivée d'eau en place. Assurez-vous que tous les raccords sont bien serrés afin d'éviter toute fuite.

1. Ouvrez le robinet d'eau.

14.9 Vidange d'urgence :

L'appareil ne vidange pas à cause d'une anomalie de fonctionnement.

Si cela se produit, procédez aux étapes (1) à (6) du paragraphe « Pour nettoyer la pompe de vidange »

Nettoyez la pompe, si besoin.

Remettez la conduite de vidange en place et fermez le volet de la pompe de vidange.

Lorsque vous appliquez la procédure de vidange d'urgence, vous nevez reactiver le système de vidange :

1. Versez 2 litres d'eau dans le pour le lavage principal.
2. Démarrer le programme pour vider l'eau.

14.10 Précautions contre le gel

Si l'appareil est installé dans un local dans lequel la température peut être négative, évacuez toute l'eau restante dans le tuyau d'alimentation et la pompe de vidange.

1. Débranche l'appareil du secteur.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez le tuyau d'arrivée d'eau.
4. Placez les deux extrémités du tuyau d'alimentation dans un récipient et laissez l'eau s'évacuer du tuyau.
5. Contrôlez la pompe de vidange. Reportez-vous à la procédure de vidange d'urgence.
6. Une fois que la pompe de vidange est vide, réinstallez le tuyau d'alimentation.

Avertissement

Assurez-vous que la température est supérieure à 0°C avant d'utiliser l'appareil à nouveau.

Le fabricant ne pourrait être tenu pour responsable en cas de dommages dus aux basses températures.

15. En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Dans un premier temps, essayez de trouver une solution au problème (reportez-

vous au tableau). Si vous n'y parvenez pas, contactez votre service après-vente.

Dans certains cas, le signal sonore retentit et l'écran affiche un code d'alarme :

• E10 - L'appareil n'est pas approvisionné en eau.
• E20 - L'appareil ne vidange pas.
• E40 - La porte de l'appareil est ouverte ou ne se ferme pas correctement.
• EFO - Le système de sécurité anti-débordement s'est déclenché.

Avertissement

Mettez l'appareil à l'arrêt avant de procéder aux vérifications.

Problème	Cause possible	Solution possible
L'appareil n'est pas approvisionné en eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.
	Le tuyau d'arrivée d'eau est endommagé.	Assurez-vous que le tuyau d'arri-vée d'eau n'est pas endommagé.
	Les filtres situés dans le tuyau d'arrivée d'eau sont bouchés.	Nettoyez les filtres. Reportez-vous au chapitre « Entretien et nettoyage ».
	Le robinet d'arrivée d'eau est obstrué ou in-crusté de tartre.	Nettoyez le robinet d'arrivée d'eau.
	Le tuyau d'arrivée d'eau n'a pas été raccordé correctement.	Vérifiez que le tuyau est bien rac-cordé.
	La pression d'eau est trop BASSE.	Contactez votre compagnie loca-le de distribution des eaux.
L'appareil ne vi-dange pas.	Le tuyau de vidange est endommagé.	Assurez-vous que le tuyau de vi-dange n'est pas endommagé.
	Le filtre de la pompe de vidange est obstrué.	Nettoyez le filtre de la pompe de vidange. Reportez-vous au chapitre « Entretien et nettoyage ».
	Le tuyau de vidange n'a pas été raccordé correc-tement.	Vérifiez que le tuyau est bien rac-cordé.
	Un programme de lava-ge sans phase de vidan-ge a été sélectionné.	Sélectionnez le programme vi-dange.
	La fonction « Arrêt cuve pleine » est activée.	Sélectionnez le programme vi-dange.
La porte de l'appa-reil est ouverte ou ne se ferme pas correctement.		Fermez la porte correctement.
Le système de sécurité anti-débor-dement s'est dé-clenché.		Débranchez l'appareil.Fermez le robinet d'arrivée d'eau.Contactez votre service après-venture.
La phase d'esso-rage ne fonctionne pas.	La phase d'essorage est désactivée.	Sélectionnez le programme d'essorage.
	Le filtré de la pompe de vidange est obstrué.	Nettoyez le filtré de la pompe de vidange.Reportez-vous au châ-pitre « Entretien et nettoyage ».
	Problèmes d'équilibrage de la charge de linge.	Répartissez manuelles les articles dans la cuve et lancez à nouveau la phase d'essorage.
Le programme ne démarre pas.	La fiche du cable d'alienation n'est pas branchée à la prise de courant.	Insérez la fiche dans la prise sec-teur.
	Un fusible a disjoncté dans la boîte à fusibles de votre habitation.	Remplacez le fusible.
	You n'avez pas appuyé sur la touche 4.	Appuyez sur la touche 4.
	La fonction Départ différé est SéLECTIONNée.	Pour démarrer immédiatement le programme, annulez le département différé.
	La sécurité enfants est activée.	Désactivez la Sécurité enfants.
Il y a de l'eau sur le sol.	Fuites sur les raccords des tuyaux d'arrivée d'eau.	Vérifiez que les raccords sont biens serrrés.
	Fuites sur la pompe de vidange.	Vérifiez que le filtré de la pompe de vidange est biens serré.
	Le tuyau de vidange est endommagé.	Assurez-vous que le tuyau d'arri-vée d'eau n'est pas endommagé.
Impossible d'ouvrir la porte de l'appa-reil.	Le programme de lavage est en cours.	Laissez le programme de lavage se terminer.
	Il y a de l'eau dans le tambour.	Sélectionnez le programme Vi-dange ou Essorage.
L'appareil fait un bruit inhabituel.	L'appareil n'est pas de niveau.	Mettez l'appareil de niveau. Consultez le paragraphe « Installation ».
	Vous n'avez pas retirel l'emballage et/ou les boulons de transport.	Retirez l'emballage et/ou les boulons de transport. Consultez le paragraphe « Installation » .
	La charge est très petite.	Ajoutez plus de linge dans le tambour.
L'appareil se rem- plit d'eau et vidan- ge immédiate- ment.	L'extrémité du tuyau de vidange est placée trop bas.	Assurez-vous que le tuyau de vi- dange est dans une position cor- recte.
Les résultats de la- vage ne sont pas satisfaisants.	Le produit de lavage que vous utilisez n'est pas suffisant ou n'est pas adéquat.	Augmentez la quantité de produit de lavage ou utilisez-en un autre.
	Vous n'avez pas enlevé les taches tenaces avant de laver le linge.	Utilisez des produits spéciaux pour Traitser les taches tenaces.
	Une température incor- recte a été sélectionnée.	Veillez à selectionner la tempéra- ture correcte.
	Charge de linge trop im- portante.	Réduisez la charge de linge.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service après-vente.

Si d'autres codes d'alarme s'affichent, contactez le service après-vente.

15.1 Maintenance

Reportez-vous aux informations fournies avec cet appareil pour connaître les conditions de la garantie et le point de contact. Les informations à fournir au service après-vente figurent sur la plaque signalétique.

Il est recommandé de noter ces infor- mations ici :
Modèle (MOD.)	......
Numéro du produit (PNC)	......
Numéro de série (S.N.)	......

16.1 Kit de plaques de fixation (4055171146)

Disponible auprès de votre magasin vendeur.

Si vous installez l'appareil sur un socle, stabilisez l'appareil à l'aide des plaques de fixation.

Suivez les instructions fournies avec le kit.

16.2 Déballage

1. Servez-vous de gants. Retirez le film externe. Si nécessaire, utilisez un cutter.

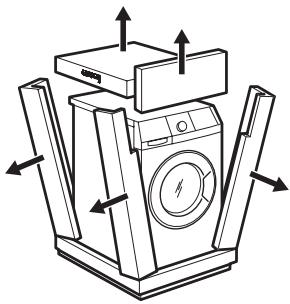

1. Retirez la partie supérieure du carton.
2. Retirez les cales en polystyrène.

1. Retirez le film interne.

1. Ouvrez le hublot. Retirez la cale en polystyrène du joint du hublot et tous les articles présents dans le tambour.

1. Placez l'une des cales en polystyrene au sol derrière l'appareil. Couchez avec soin l'appareil sur le dos. Assurez-vous de ne pas endommager les tuyaux.

1. Retirez la base en polystyrène en bas de l'appareil.

1. Remettez l'appareil en position verticale.
2. Retirez le câble d'alimentation électrique et le tuyau de vidange de leurs supports.

1. Desserrez les trois boulons. Utilisez la clé fournie avec l'appareil.
2. Retirez les bouchons en plastique.

1. Mettez les bouchons en plastique dans les orifices. Ces bouchons se trouvent dans le même sachet que la notice d'utilisation.

Avertissement

Retirez l'intégralité de l'emballage et les boulons de transport avant d'installer l'appareil.

Nous vous recommandons de conserver l'emballage et les boulons de transport en vue d'un éventuel déplacement de l'appareil.

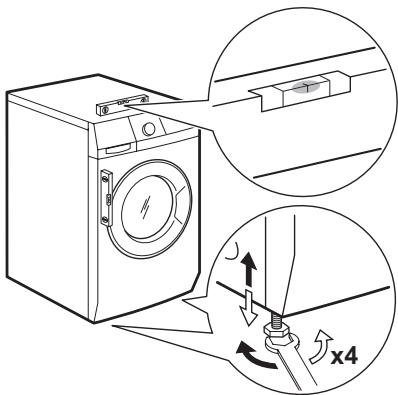

16.3 Positionnement et mise à niveau

• Placez l'appareil sur un sol plat et dur. Assurez-vous que la circulation de l'air sous l'appareil ne soit pas entravée par des tapis. Veillez à ce que l'appareil ne touche pas le mur ni d'autres éléments.
• Desserrez ou serrez les pieds jusqu'à ce que l'appareil soit de niveau. Une mise à niveau correcte évite les vibrations, le bruit ou des déplacements de l'appareil au cours de son fonctionnement.

• L'appareil doit être de niveau et stable.

Attention

Ne placez ni carton, ni bois, ni autre matériel sous les pieds de l'appareil pour le mettre de niveau.

16.4 Tuyau d'arrivée d'eau

• Branchez le tuyau sur l'appareil. Le tuyau d'alimentation peut être orienté vers la gauche ou la droite. Desserrez l'écrou de la bague pour bien la positionner.

Raccordez le tuyau d'arrivée d'eau à un robinet d'eau froide fileté (3/4 pouce).

Attention

Assurez-vous que les raccords ne fuient pas.

N'utilisez pas de rallonge si le tuyau d'alimentation est trop court. Contactez le service après-vente pour remplacer le tuyau d'alimentation.

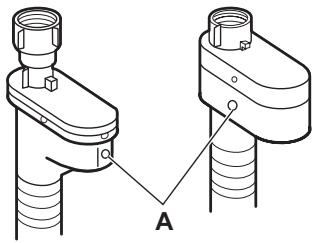

Dispositif d'arrêt de l'eau

Le tuyau d'arrivée d'eau est équipé d'un dispositif de protection contre les dégâts des eaux. Si le tuyau devait se déterminer à cause d'une usure naturelle, ce dispositif bloquerait l'arrivée d'eau à l'appareil. La

La partie rouge dans la fenêtre « A » témoigne de ce dysfonctionnement. Dans ce cas, fermez le robinet d'arrivée d'eau et contactez le service après-vente pour faire remplacer le tuyau.

16.5 Vidange de l'eau

Il existe différentes procédures pour raccorder le tuyau de vidange : Avec le guide de tuyau en plastique.

• Sur le bord d'un évier.

Veillez à ce que le guide de tuyau en plastique ne puisse pas se déplacer lors de la vidange de l'appareil. Fixez le guide au robinet d'alimentation d'eau ou au mur.

• À une conduite fixe dotée d'une ventilation spéciale.

Reportez-vous à l'illustration. Directement dans une conduite d'évacuation murale, à une hauteur du sol comprise entre 60 et 100 cm. L'extrémité du tuyau de vidange doit être ventilée en permanence, autrement dit, le diamètre interne du conduit d'évacuation doit être supérieur au diamètre externe du tuyau de vidange.

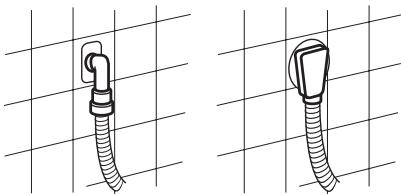

Sans le guide de tuyau en plastique.

Au siphon d'un évier.

Reportez-vous à l'illustration. Placez le tuyau de vidange dans le siphon et serrez-le avec une attache. Veillez à ce que le tuyau de vidange fasse une boucle afin d’empêcher des particules de passer de l’évier à l’appareil.

• Directement dans une canalisation de vidange murale intégrée et serrez-le avec une attache.

La longueur maximale du tuyau de vidange est de 400 cm. Contactez le service après-vente pour obtenir d'autres longueurs de tuyaux de vidange et des rallonges.

17. En matière de protection de l'environnement

Recyclez les matériaux portant le symbole

Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

Prenvironnement et àvoursecurité,

recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou

contactez vos services municipaux.

Informations: Où aller avec les appareils usagés? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.

1. INFORMAZIONI PER LA SICUREZZA 32
2. DATI TECHNICI 35 4. DESCRIPTIONE DEL PRODOTTO 35 5. PANNELLO DEI COMANDI 36 6. PROGRAMMI 39
3. PREPARAZIONE AL PRIMO UTILIZZO 43 8. USO DELL'APPARECCHIATURA 43 9. CARICARE LA BIANCHERIA 44
4. RIEMPIRE CON DETERSIVI E ADDITIVI 44
5. IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA 46
6. AL TERMIN DEL PROGRAMMA 47
7. CONSIGLI E SUGGERIMENTI UTILI 48 14. PULIZIA E CURA 49
8. RISOLUZIONE DEI PROBLEMI 52
9. INSTALLAZIONE 55
