EHC650X - Plaque de cuisson AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson vitrocéramique
Marque	AEG-ELECTROLUX
Modèle	EHC650X
Nombre de foyers	4 zones de cuisson
Puissance des foyers	1200 W, 1700 W, 2100 W
Diamètres des foyers	145 mm, 180 mm, 210 mm
Indicateur de chaleur résiduelle	Oui, pour chaque zone
Alimentation électrique	230 V / 400 V, 50 Hz
Puissance totale maximale	Environ 7000 W (estimation)
Dimensions (L x P)	590 x 520 mm (estimation standard)
Hauteur d'encastrement	Environ 50 mm
Matériau de la surface	Vitrocéramique
Type de commande	Commandes de l'appareil combiné (non intégrées)
Fonction arrêt automatique	Non spécifié, mais probablement présent
Sécurité enfants	Non spécifié, recommandation de surveillance
Nettoyage	Chiffon humide et produit doux ; grattoir pour résidus tenaces
Types de plats adaptés	Fonds plats et épais ; éviter émail, aluminium, cuivre
Consommation énergétique	Classe énergétique non précisée
Poids (net)	Environ 10 kg (estimation)
Indice de réparabilité	Non communiqué

FOIRE AUX QUESTIONS - EHC650X AEG-ELECTROLUX

Comment utiliser la plaque de cuisson AEG-ELECTROLUX EHC650X ?

Utilisez les commandes situées sur l'appareil combiné (hotte ou autre) pour régler la puissance de chaque zone. Allumez la zone, sélectionnez le niveau de cuisson, et éteignez après utilisation. Surveillez le voyant de chaleur résiduelle.

Quels types de casseroles utiliser sur cette plaque vitrocéramique ?

Utilisez des casseroles à fond plat et épais. Évitez les fonds en émail, aluminium ou cuivre qui peuvent laisser des traces. Préférez l'acier inoxydable ou la fonte émaillée.

Comment nettoyer la plaque EHC650X ?

Nettoyez après chaque utilisation avec un chiffon humide et un peu de produit vaisselle. Pour les salissures incrustées (sucre, plastique), utilisez un grattoir spécial vitrocéramique lorsque la plaque est encore chaude, puis nettoyez normalement.

Que faire si une zone de cuisson ne chauffe pas ?

Vérifiez que le niveau de cuisson est sélectionné. Si le problème persiste, contrôlez le disjoncteur. Si les fusibles sautent souvent, contactez un électricien. Si l'indicateur de chaleur résiduelle ne s'allume pas, contactez le service après-vente.

Quelle est la puissance maximale de l'EHC650X ?

Les zones individuelles font 1200 W, 1700 W et 2100 W. La puissance totale peut atteindre environ 7000 W selon les zones utilisées simultanément.

Puis-je utiliser la plaque comme plan de travail ?

Non, l'appareil est exclusivement destiné à la cuisson. Ne l'utilisez jamais comme plan de travail ou support pour éviter tout dommage.

Comment économiser de l'énergie avec cette plaque ?

Placez les casseroles avant d'allumer la zone, couvrez les récipients, éteignez la zone avant la fin de la cuisson pour profiter de la chaleur résiduelle, et adaptez la taille de la casserole à la zone.

L'installation nécessite-t-elle un électricien ?

Oui, le montage et le branchement doivent être effectués par un spécialiste agréé. Respectez les distances minimales et les normes électriques en vigueur.

Que faire en cas de bris de la vitrocéramique ?

Mettez immédiatement l'appareil hors tension et débranchez-le. Contactez le service après-vente pour un remplacement. N'utilisez pas l'appareil endommagé.

Où trouver les numéros de pièces pour le service après-vente ?

Les informations (PNC, S-No) se trouvent sur la plaque signalétique. Notez-les et communiquez-les au service après-vente pour une intervention rapide.

MODE D'EMPLOI EHC650X AEG-ELECTROLUX

Instructions de montage et mode d'emploi

Veuillez lire attentivement la notice d'utilisation dans son intégralité et la conserver pour pouvoir la consulter ultérieurement.

Veuillez la transmettre à l'éventuel propriétaire ultérieur de l'appareil.

Les symboles suivants sont utilisés dans ce document :

Consignes de sécurité

Avertissement : conseils pour votre sécurité personnelle.

Avertissement ! Pour éviter d'endommager l'appareil

Conseils généraux et pratiques

Informations environnementales

Sommaire

Notice d'utilisation 12

Sécurité 12

Description de l'appareil 13

Equipement du plan de cuisson.... 13 Voyant indiquant la chaleur résiduelle.... 13

Utilisation de la table de cuisson.... 13

Conseils de cuisson 14

Plats de cuisson 14

Economie d'énergie 14

Nettoyage et entretien 14

Que faire si ... 15

Protection de l'environnement. 16

Instructions d'installation 16

Service après-vente.... 16

Montage 26

Notice d'utilisation

Sécurité

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

CE Cet appareil est conforme aux directives CE suivantes :

– directive 73/23/CEE du 19.02.1973 basse tension

– directive 89/336/CEE du 03.05.1989 relative à la compatibilité électromagnétique (CEM) y compris la directive de révision 92/31/CEE

– directive 93/68/CEE du 22.07.1993 relative à la certification CE

Utilisation réglementaire

• Cet appareil est uniquement destiné à l'usage domestique habituel et pour faire cuire et rôtir des aliments.
• L'appareil ne peut en aucun cas servir de plan de travail ou de support.
• Ne pas procéder à des transformations ou à modifications de l'appareil.
• Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d'objets susceptibles de fondre (par ex. du papier aluminium, des matières synthétiques ou de l'aluminium) sur ou à promité de l'appareil.

Sécurité enfants

• Eviter systématiquement que les enfants en bas âge s'approchent de l'appareil.
• Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.

Consignes générales de sécurité

• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.
• Les appareils encastrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et des plans de travail homologués et adaptés.
• En cas de panne de l'appareil ou de dommages à la vitrocéramique (cassures, fêlures ou déchirures), mettre l'appareil hors et débranchez-le pour éviter un éventuel choc électrique.
• Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.

Précautions d'utilisation.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.
• Attention aux risques de brûlures lors de l'utilisation de l'appareil.
• S'assurer que les câbles d'appareils électriques n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants.
• Les graisses et les huiles surchauffées peuvent rapidement s'enflammer. Surveiller constamment les mets cuits avec de la graisse ou de l'huile (par ex. des frites).
• Mettre les foyers hors fonctionnement après chaque utilisation.

Précautions de nettoyage

• Mettre l'appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.
• Pour des raisons de sécurité, il est interdit de nettoyer l'appareil avec un jet à vapeur ou un appareil à haute pression.

Comment éviter d'endommager l'appareil

• Des objets peuvent endommager la vitrocéramque en tombant.
• Les plats de cuisson peuvent endommager la vitrocéramique en heurtant le bord.
• Les plats de cuisson en fonte ou pourvus d'un fonds abîmé peuvent érafler la vitrocéramique lorsqu'on les déplace.
• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer sur la vitrocéramique et doivent par conséquent être immédiaatement enlevés.
• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pas mettre ces dernières en fonctionnement sans récipient.

Description de l'appareil

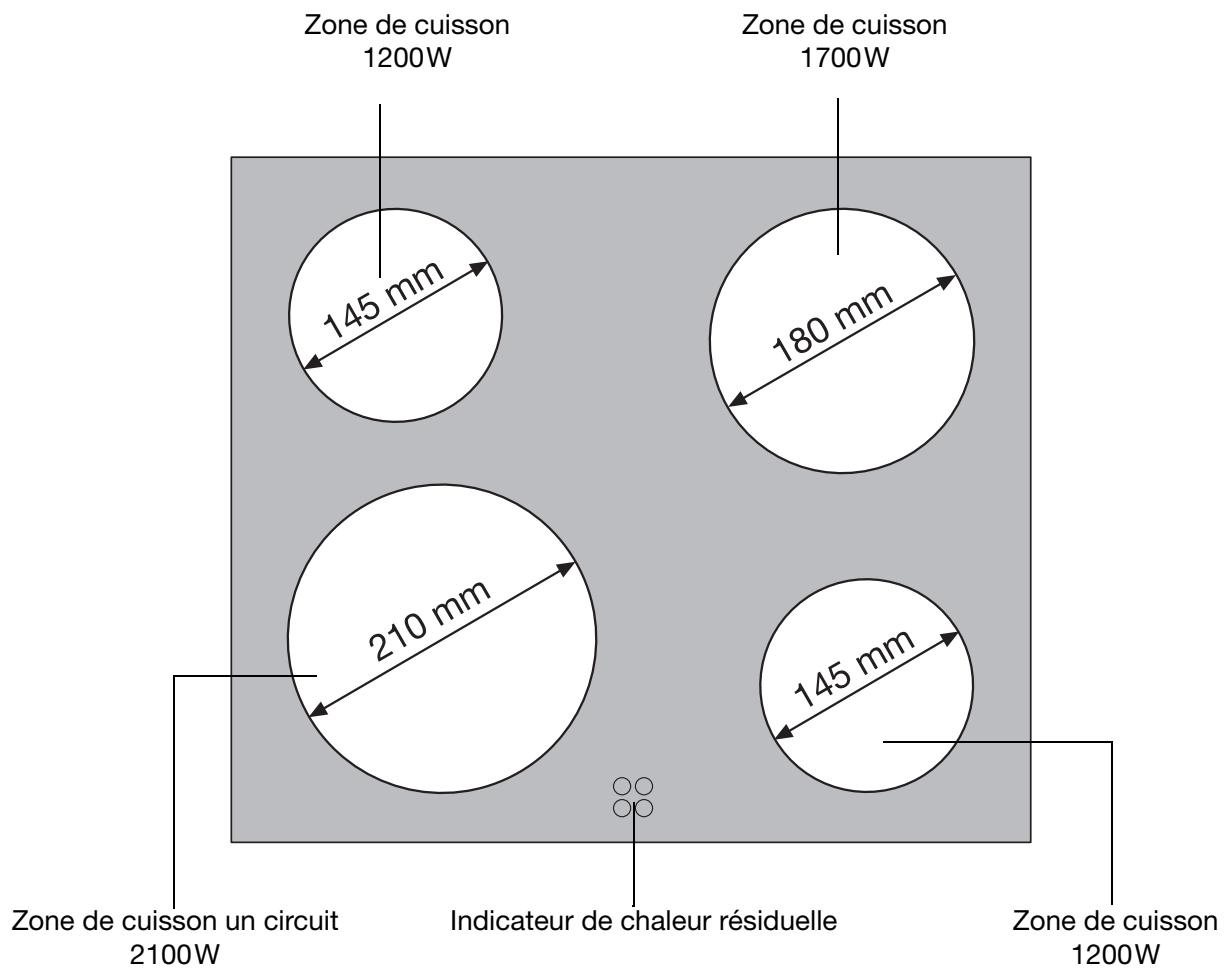

Equipement du plan de cuisson

Voyant indiquant la chaleur résiduelle

Le voyant indiquant la chaleur résiduelle s'allume dès que la zone de cuisson correspondante est chaude.

Avertissement ! Risque de brûlure dû à la chaleur résiduelle. Lorsque zones de cuisson sont désactivées, il faut un peu de temps avant qu'elles refroidissent. Surveillez le voyant de chaleur résiduelle.

Vous pouvez utiliser la chaleur résiduelle pour faire fondre des ingrédients ou pour conserver les aliments au chaud.

Utilisation de la table de cuisson

Pour faire fonctionner l'appareil, utilisez les commandes des foyers de cuisson de l'appareil combiné. La notice d'utilisation de l'appareil intégré vous indiquera le maniement et la fonction des commandes des foyers de cuisson.

A l'enclenchement du foyer, celui-ci peut émettre un bref ronflement. Ceci est une caractéristique des foyers vitrocéramiques et n'influence ni le fonctionnement ni la durée de vie de l'appareil.

Conseils de cuisson

Plats de cuisson

• Le type de fond des plats de cuisson détermine ou non leur bonne qualité. Le fond doit être aussi plat et épais que possible.
• Les plats de cuisson avec fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur les plaques en vitrocéramique difficilement nettoyables ou même impossibles à enlever.

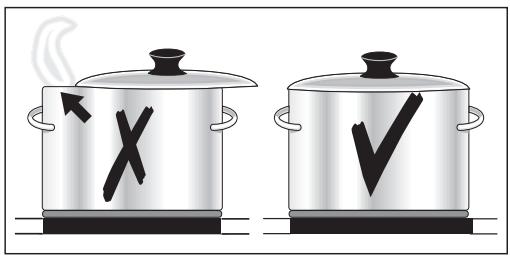

Economie d'énergie

Il est impératif de placer les plats de cuisson avant d'activer la zone de cuisson.

Si possible, recouvrez toujours les récipients avec leur couvercle.

Eteignez la zone de cuisson avant la fin de la cuisson afin de bénéficier de la chaleur résiduelle.

Veillez à ce que le fond du plat de cuisson corresponde à la dimension de la zone de cuisson.

Nettoyage et entretien

Attention ! Risque de brûlure dû à la chaleur résiduelle.

Attention ! Les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Nettoyez l'appareil avec de l'eau et de la lessive.

Attention ! Les restes de produits de nettoyage endommagent l'appareil. Nettoyez les restes avec de l'eau et un produit de nettoyage.

Nettoyez l'appareil après chaque utilisation

1. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
2. Séchez l'appareil avec un chiffon propre.

Enlever les salissures

1. Placez le grattoir de nettoyage obliquement par rapport à la surface de la vitrocéramique.
2. Enlevez les salissures en faisant glisser la lame.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
4. Séchez l'appareil avec un chiffon propre.

	enlevez
Type de salissure	immé-diate-ment	lorsque l'appareil a refroidi	avec
Sucre, mets contenant du sucre	oui	---	Grattoir de nettoyage*
Matériaux en plastique, feuilles en alu-minium	oui	---
Bords calcaires et d'eau	---	oui	Produit de nettoyage de vitrocéramique ou d'acier inoxydable*
Burette à graisse	---	oui
Colorations métalliques luisantes	---	oui

*grattoir de nettoyage, produit de nettoyage de vitrocéramique ou d'acier inoxydable sont disponibles dans les magasins spécialisés.

Nettoyez les salissures tenaces à l'aide d'un produit de nettoyage pour vitrocéramique ou acier inoxydable.

Même s'il n'est plus possible de faire disparaître les égratignures ou les taches sombres sur la vitrocéramique, cela n'a aucune influence sur le fonctionnement de l'appareil.

Que faire si ...

Symptôme	Cause possible	Solution
Les zones de cuisson ne fonctionnent pas.	Le degré de cuisson n’est pas sélectionné	Sélectionné le degré de cuisson
	Le fusible de sécurité de l’installation domestique (disjoncteur) s’est déclenché.	Vérifiez le fusible.Si les fusibles sautent plusieurs fois, veuillez contacter un électricien agréé.
L’indicateur de chaleur résiduelle ne s'affiche pas	La zone de cuisson fonctionne seulement depuis peu et n’est par conséquent pas encore chaude	Si la zone de cuisson est chaude, contactez le service après-vente.

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.

Avertissement ! Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés. Des réparations inadé-

quates peuvent s'avérer très dangereuses pour l'utilisateur.

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

Protection de l'environnement

Elimination du matériel d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Eliminez les matériaux d'emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet sur le site de collecte de votre commune.

Appareils usagés

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Instructions d'installation

Sécurité

L'utilisateur est tenu de respecter la législation, la réglementation, les lignes directrices et les normes en vigueur dans son pays de résidence (dispositions relatives à la sécurité, recyclage conforme et réglementaire, etc.).

Le montage relève de la compétence exclusive de spécialistes.

Respectez l'espacement minimal requis par rapport aux autres appareils.

Seuls des tiroirs pourvus d'un fond de protection peuvent être installés directement sous l'appareil.

Protégez l'appareil de l'humidité en placant un joint d'étanchéité dans les rainures du plan de travail.

Le joint comble les fentes entre le plan de travail et l'appareil.

N'utilisez pas de masse d'étanchéité en silicone entre le plan de travail et l'appareil.

Eviter de monter l'appareil à proximité d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peuvent arracher le plat de cuisson posé sur la plaque de cuisson.

AVERTISSEMENT !

Le courant électrique peut provoquer des blessures.

L'appareil intégré est placé sous tension.

• Observez les consignes de sécurité électriques en vigueur.
• Assurez-vous que l'appareil est correctement installé de manière à éviter tout contact.
• La tension nominale des appareils intégrés doit concorder.

ATTENTION!

Le courant électrique peut provoquer des dommages.

Les raccordements électriques lâches et incorrects peuvent provoquer une surchauffe du connecteur.

- Raccordez correctement les connexions électriques.

Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet appareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.

Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être retirés de leur socle), les disjoncteurs différentiels et les contacteurs.

Service après-vente

En cas d'anomalie de fonctionnemet vérifiez d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse service après-vente.

Pour un dépannage dans les plus brefs délais, nous vous demandons de nous fournir les informations suivantes :

• Désignation du modèle
• Numéro du produit (PNC)
• Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque signalétique)
• Type de dysfonctionnement
• Eventuellement le message d'erreur affiché par l'appareil
• Vitrocéramique avec une combinaison de lettres et de trois chiffres
• Pour avoir les numéros d'identification de l'appareil sous la main, nous vous recommandons de les inscrire ici.

Désignation du modèle

PNC:

S-No :

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Sous réserve de modifications
