RFX2200 - Effets de guitare ZOOM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Mixeur de son numérique
Caractéristiques techniques principales	Entrées et sorties audio numériques, compatibilité avec divers formats audio, traitement du signal numérique avancé.
Alimentation électrique	Alimentation secteur avec adaptateur inclus
Dimensions approximatives	Largeur : 30 cm, Hauteur : 5 cm, Profondeur : 20 cm
Poids	1,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio professionnels et logiciels de mixage
Type de batterie	Non applicable (fonctionne uniquement sur secteur)
Tension	100-240V AC
Puissance	Consommation maximale de 20W
Fonctions principales	Mixage audio, effets numériques, enregistrement direct, interface utilisateur intuitive
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Informations générales utiles	Garantie de 2 ans, support technique disponible, documentation fournie avec le produit

FOIRE AUX QUESTIONS - RFX2200 ZOOM

Comment puis-je connecter le ZOOM RFX2200 à mon ordinateur ?

Pour connecter le ZOOM RFX2200 à votre ordinateur, utilisez un câble USB. Assurez-vous que vous avez installé les pilotes nécessaires disponibles sur le site officiel de ZOOM avant de brancher l'appareil.

Pourquoi le son est-il déformé lorsque j'utilise le ZOOM RFX2200 ?

Le son peut être déformé si les niveaux d'entrée sont trop élevés. Réduisez le gain sur votre source audio ou ajustez les paramètres de votre logiciel de mixage pour éviter la saturation.

Comment réinitialiser le ZOOM RFX2200 aux paramètres d'usine ?

Pour réinitialiser le ZOOM RFX2200, éteignez l'appareil, puis maintenez enfoncé le bouton 'Menu' pendant que vous le rallumez. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Quel type d'alimentation est requis pour le ZOOM RFX2200 ?

Le ZOOM RFX2200 fonctionne avec un adaptateur secteur de 9V. Assurez-vous d'utiliser l'adaptateur fourni pour éviter d'endommager l'appareil.

Comment mettre à jour le firmware du ZOOM RFX2200 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site de ZOOM. Suivez les instructions fournies dans le manuel d'utilisateur pour effectuer la mise à jour.

Pourquoi mon ZOOM RFX2200 ne s'allume-t-il pas ?

Vérifiez si l'adaptateur secteur est correctement branché et si la prise fonctionne. Essayez également de remplacer l'adaptateur par un autre compatible pour voir si le problème persiste.

Peut-on utiliser le ZOOM RFX2200 avec un microphone dynamique ?

Oui, le ZOOM RFX2200 est compatible avec les microphones dynamiques. Assurez-vous que le niveau d'entrée est correctement réglé pour éviter toute distorsion.

Comment sauvegarder mes réglages sur le ZOOM RFX2200 ?

Pour sauvegarder vos réglages, accédez au menu 'Utilitaire' et sélectionnez 'Sauvegarde'. Suivez les instructions pour enregistrer vos paramètres sur une carte mémoire ou via USB.

Où puis-je trouver le manuel d'utilisateur du ZOOM RFX2200 ?

Le manuel d'utilisateur est disponible en téléchargement sur le site officiel de ZOOM dans la section 'Support' ou 'Téléchargements'.

Comment résoudre les problèmes de latence avec le ZOOM RFX2200 ?

Pour réduire la latence, ajustez les paramètres de votre logiciel audio. Réduisez la taille de la mémoire tampon et assurez-vous que vous utilisez les pilotes les plus récents.

MODE D'EMPLOI RFX2200 ZOOM

Introduction 27 Utiliser la fonction de contrôle MIDI 36

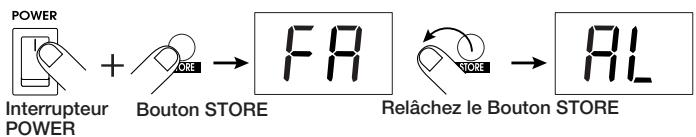

Commandes et caractéristiques 28 Rappeler les réglages d'usine

Face avant 28 du RFX-2200 39

Face arriere 28 Effets du RFX-2200 40

Montage en rack 30 Lieste de patches 48

Connexions 30 En cas de probleme 50

Essayer les effets 32 PRECAUTIONS D'EMPLOI ET

Edition d'un Patch 33 SECURITE 51

Fonctions utiles 34 Fiche technique 102

Tableau d'implémentation MIDI 103

Nous vous remercions pour votre achat du ZOOM RFX-2200 (que nous appellerons ensuite simplement "RFX-2200"). Le RFX-2200 est une réverbération numérique doublée d'un processeur multi-effet sophistique, offrant les caractéristiques suivantes:

- Effets pratiques et de qualité superbe

Le RFX-2200 propose un magnifique assortment complet de 48 effets préprogrammés (8 effets x 6 banques). Les effets de réverbération à eux seuls proposent jusqu'à 121 réglages différents. Le décor sonore convaincant créé par le RFX-2200 surpassée de loin tout ce qui est disponible dans la même classe d'effets.

- Accès instantané à 100 mémoires (Patches)

Vous pouvez memoriser jusqu'à 100 Patches (réglages d'effets) dans la mémoire interne. Le rappel des Patches est tout ce qu'il y a de plus simple et rapide.

Sortie numérique

La sortie numérique S/PDIF (avec prise optique et coaxiale) permet de connecter le RFX-2200 à un apparéil de type Consumer offrant une entree numérique (enregistrreur multipiste numérique, enregistrreur MD, enregistrreur DAT ou autre équipement similaire) et d'ainsi conserver le signal dans le domaine numérique.

- Connecteur MIC IN

Le connecteur dédié pour microphone en face avant est pratique pour créé des effets vocaux en évitant de pénibles connexions à l'arrière. Le pilotage de l'effet VOCODER devient un jeu d'enfant.

- Fonction d'entrée Tap

Gréce à la fonction d'entrée Tap, vous pouvez définir des paramètres temporels comme le temps de retard. Vous pourrez par exemple aligner très facilement le temps de retard sur le tempo de vos morceaux.

- Contrôle MIDI

Grâce à une connexion MIDI, vous pouvez executer depuis un apparéil externe des opérations comme le changement de Patch, le contrôle des paramètres en temps réel et la sauvégarde des données de Patch.

Veuillez prendre le temps de dire ce manuel attentivement afin d'exploiter au maximum les possibilités de votre RFX-2200 et d'en obtenir une performance et une durée de vie optimes. Conservez ce manuel, la carte de garantie et toute autre documentation pour toute reférence ultérieure.

• MIDI est une marque commerciale déposée de l'Association of Musical Electronics Industry (AMEI).

© ZOOM Corporation

La reproduction de ce manuel, en totalité ou partie, par quelque moyen que ce soit, est interdite.

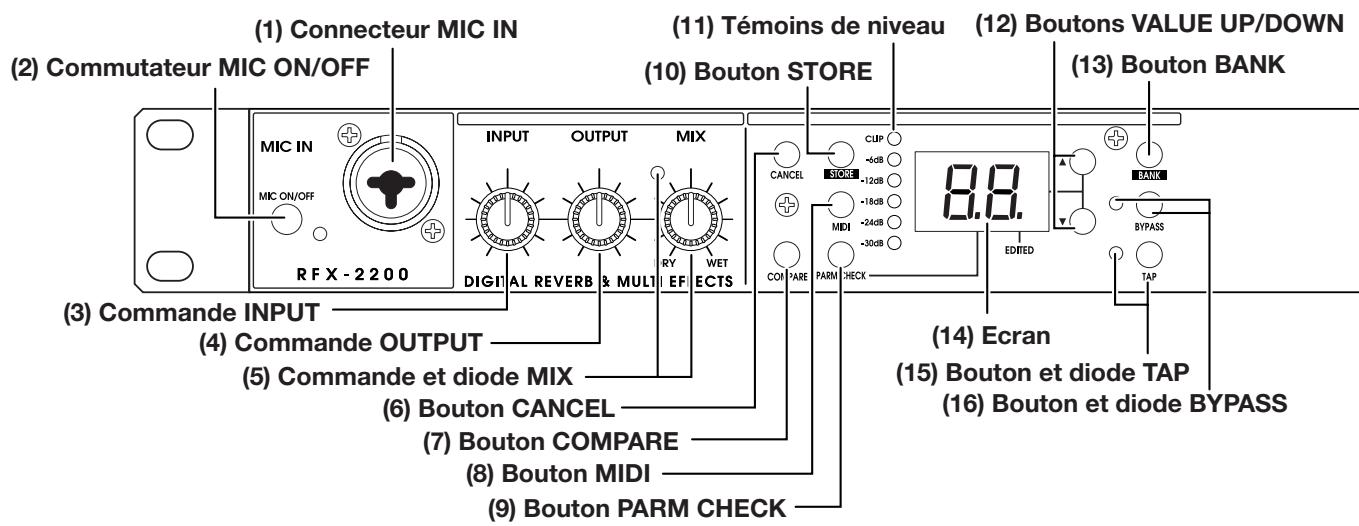

Face avant

(1) Connecteur MIC IN

Vous pouvez brancher un microphone d'une impédance d'environ 600 à cette prise afin de l'utiliser comme entrée supplémentaire. Vous pouvez utiliser une fiche XLR (connexion symétrique) ou un jack (connexion symétrique/asymétrique).

Normalement, le signal d'entrée de ce connecteur est mélangé avec le signal entrant via les prises INPUT en face arrêté. Quand l'effet VOCODER est sélectionné, le signal de ce connecteur sert à contrôle les caractéristiques et l'enveloppe du son (courbe de changement de volume) de l'effet VOCODER.

(2) Commutateur MIC ON/OFF

Ce commutateur active/cole le signal du connecteur MIC IN. Quand le commutateur est activé (ON), le témoin de droite s'allume.

(3) Commande INPUT

Déterminé le niveau d'entrée du signal arrivant aux prises INPUT et MIC IN.

(4) Commande OUTPUT

Déterminé le niveau du signal aux sorties OUTPUT.

(5) Commande et diode MIX

Permet de régler la balance entre le signal direct (DRY) et le signal d'effet (WET). Lorsque cette commande est tournée à bout de course vers la gauche, seul le signal direct est transmis. Lorsqu'elle se trouve à bout de course vers la droite, seul le signal d'effet est produit. La diode s'allume pour indiquer que le réglage de balance a été modifié depuis la dernière opération de sauvegarde.

(6) Bouton CANCEL

Permet d'annuler une opération de sauvegarde.

(7) Bouton COMPARE

Quand vous éditez un Patch (groupe de réglages d'effet mémorisés), ce bouton vous permet de comparer la version du son mémorisée avec la version Editede.

(8) Bouton MIDI

Ce bouton sert à régler divers paramètres MIDI.

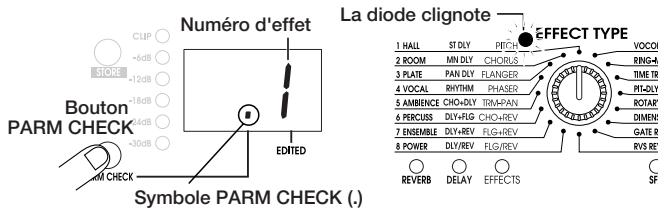

(9) Bouton PARM CHECK

Ce bouton permet de contrôle les réglages des paramètres d'effet.

(10) Bouton STORE

Ce bouton permet de sauvegarder les Patches dans la

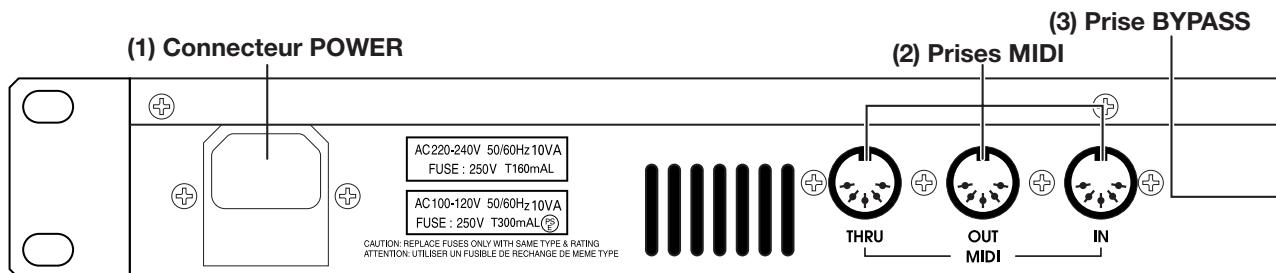

Face arrière

(1) Connecteur POWER

Branchez le cable d'alimentation fourni à ce connecteur pour alimenter l'appareil.

(2) Prises MIDI

Ces prises permettent une connexion avec l'interface MIDI d'un ordinateur, un clavier MIDI etc. Cela permet de changer de patch à partir d'un apparéil externe.

(3) Prise BYPASS

Permet de brancher un commutateur au pied FS01 (option) afin d'activer/de couper les effets.

Ces prises transmettent en format numérique S/PDIF le même signal que celui transféré aux prises OUTPUT.
Voussupportezutilisercesprisesafinde transmettrele

mémoire et d'effectuer d'autres opérations.

(11) Témoins de niveau

Cestémoinsindiquentleniveau d'entrée du signal.

(12) Boutons VALUE UP/DOWN

Ces boutons servent àCHOISIR les Patches et à modifier les valeurs des paramètres. Pour effectuer des réglages plus rapides, maintenez un bouton enforcé en appuyant sur l'autre bouton.

(13) Bouton BANK

Permet deCHOISIR la banque d'effets (groupe d'effets agencés selon des catégories generales).

(14) Ecran

Affiche diverses informations comme les numérores de Patch et les valeurs de paramètres.

(15) Bouton et diode TAP

Ce bouton permet de définir directement des paramètres temporels comme le temps et la vitesse de retard. Quand la fonction d'entrée Tap est disponible pour l'effet choisi, la diode clignote à une fréquence indiquant le réglage choisi. Si vous avez choisi un effet pour lequel la fonction d'entrée Tap n'est pas disponible, la diode sera éteinte.

(16) Bouton et diode BYPASS

Ce bouton permet d'activer un mode de contournement des effets: seul le son original est alors produit. Quand ce mode est activé, la diode s'allume.

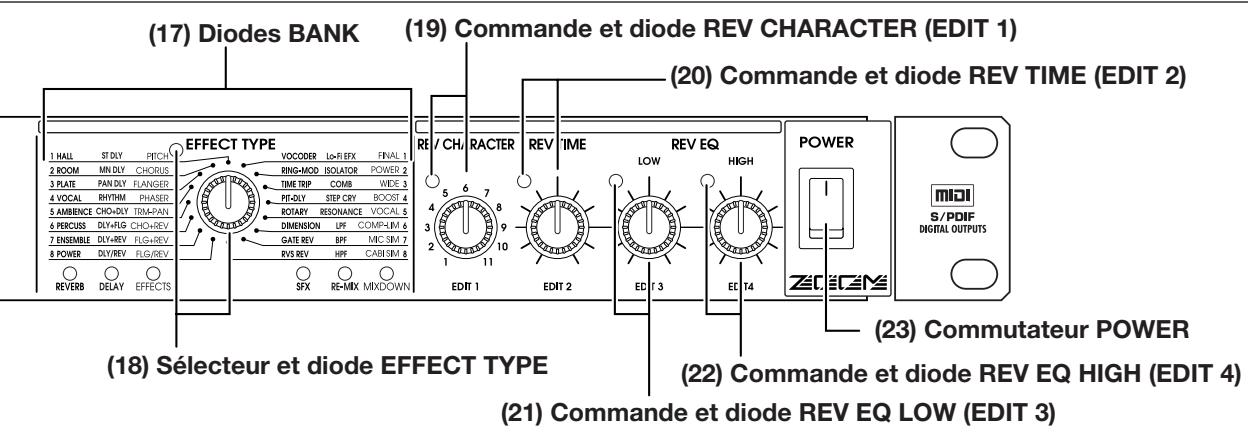

(17) Diodes BANK
Ces diodes indiquent la banque selectionnée.
(18) Sélecteur et diode EFFECT TYPE
Permet deCHOISIR un effet dans la banque selectionnee. Si vous avez modifie l'effet depuis sa derniere sauvegarde, cette diode sera allumee.
(19) Commande et diode REV CHARACTER (EDIT 1)
(20) Commande et diode REV TIME (EDIT 2)
(21) Commande et diode REV EQ LOW (EDIT 3)
(22) Commande et diode REV EQ HIGH (EDIT 4)

Ces commandes permettent de régler les paramètres d'effet à la valeur souhaïée. Le choix des paramètres régables dépend de l'effet sélectionné. Si un réglage a été modifié depuis la première sauvégarde, la diode en question s'allumera.

(23) Commutateur POWER

Met l'appareil sous/hors tension.

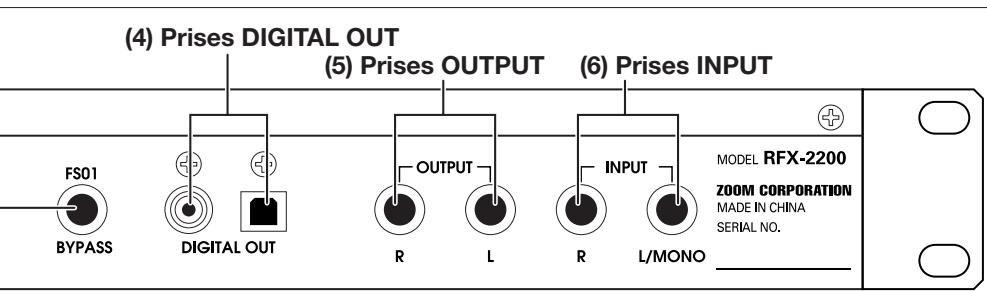

Face arrière

signal à un apparéil Consumer équipé d'une entrée numérique, comme un enregistrreur multipiste numérique, un enregistrreur MD ou un enregistrreur DAT. Vous pouvez transférer le signal simultanément via la prise de sortie optique et la prise de sortie coaxiale. Dans ce cas, la commande OUTPUT est contournée.

(5) Prises OUTPUT

Reliez ces sorties aux entrées de l'enregistreur ou d'un

système de reproduction.

(6) Prises INPUT

Entrées permettant d'accueillir des signaux de niveau ligne provenant d'un instrument ou d'un lecteur CD. Si vous n'insérez un jack que dans la prise L/MONO, le signal de cette prise est transmis aux deux canaux.

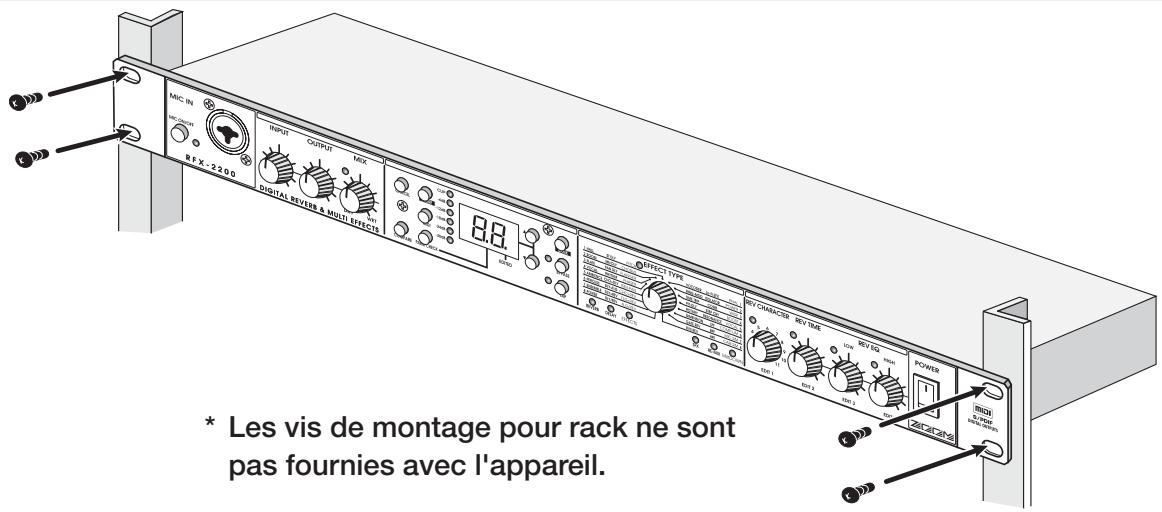

Le RFX-2200 est compatible avec la norme internationale pour racks de 19 pouces (EIA, DIN). Comme l'appareil est conçu pour une installation en rack, il est préféable de l'utiliser ainsi只不过 que de le placer simplement sur une table. Alignez les quatre orifices pour vis avec ceux du rack et attachez solidement l'appareil au rack avec des vis.

• Le RFX-2200 se sert d'un cadre métallique, ce qui rend l'appareil plus lourd qu'il n'en a l'air. Lors du montage de l'appareil en rack, offrez un soutien à l'appareil jusqu'à ce que toutes les vis soient convenablement serrées, faute de quoi, l'appareil risque de tomber et de blesser quelqu'un ainsi que de s'endommager et/ou d'endommager du matériel.
• N'empilez pas l'appareil sur d'autres apparèils. La chaleur qui s'en dégage risque de diminuer la performance des apparèils, voir même de

provoquer un incendie.

• Avant l'installation, débranche toujours les câbles de connexion et d'alimentation. Vous évitez ainsi d'endommager le matériel ou les câbles.
• Veiliez à placer le rack dans lequel l'appareil est installé sur une surface plane et solide afin d'éviter qu'il ne vibre ou ne bascule. Cela pourrait entraîner des blessures et endommager l'appareil ou tout autre matériel.

Connexions

Cette section vous montre comment connecter le RFX-2200 à une source sonore et un système de reproduction.

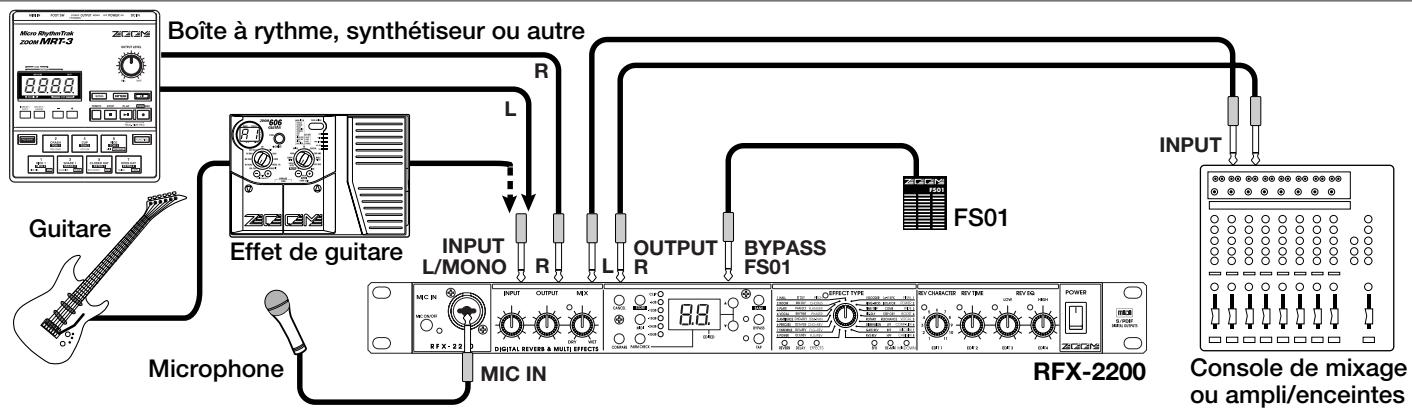

Connexions d'insertion

Cet exemple montre comment insérer le RFX-2200 entre une source sonore comme un microphone ou un instrument et un système de reproduction ou un enregistreur multipiste. Branchez les sources mono à l'entrée INPUT L/MONO et les sources stéreo aux entrées jack INPUT L et R.

Dans cet exemple, la balance entre le son direct et le son à

effet est réglee via la commande MIX du RFX-2200.

Si vous utilisez un élément disposant d'une entrée numérique S/PDIF ( comme un enregistrreur multipiste numérique, un enregistrreur MD ou un enregistrreur DAT), vous pourrez effectuer la connexion dans le domaine numérique.

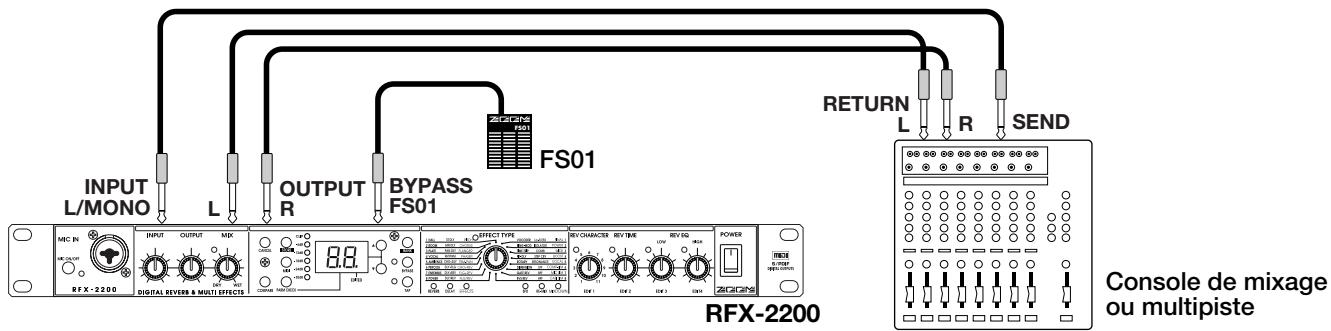

Connexions envoy/retour (Send/Return)

Cet exemple montre comment brancher le RFX-2200 aux prises d'envoi et de回头 d'une console de mixage ou d'un enregistreur multipiste. Relief z'envoi (Send) de la console ou de l'enregistreur à l'entrée INPUT L/MONO du RFX-2200 et les prises OUTPUT L/R du RFX-2200 aux prises de回头 (Return) ou aux entrées stéreo ligne de la console de mixage ou du multipiste.

Si vous utilisez un élément disposant d'une entrée numérique S/PDIF ( comme un enregistreur multipiste numérique, un

enregistrur MD ou un enregistrur DAT), vous pourrez effectuer la connexion dans le domaine numérique.

Pour cette configuration, veilles à régler la commande MIX du RFX-2200 de sorte que ce dernier ne reproduise que le signal d'effet; réglez la balance entre le signal original et le signal d'effet sur la console de mixage ou le multipiste. Si la console ou l'enregistreur multipiste dispose d'un envoi stéreo, il est également possible d'envoyer un signal d'envoi stéreo au RFX-2200.

Connexions

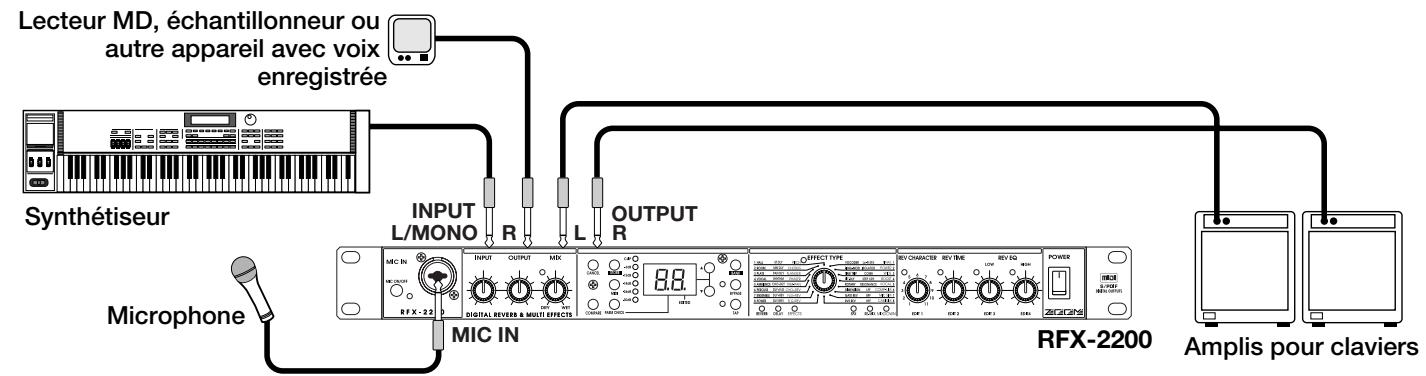

Utilisation de l'effet VOCODER

Voici un exemple de connexion pour utiliser l'effect VOCODER de la banque SFX.

Branchez un micro à la prise MIC IN en face avant et un synthétiseur ou un autre instrument à la prise INPUT L/MONO en face arrêté. Vous pouvez alors utiliser le micro pour faire varier l'enveloppe (la courbe de changement de volume) et les caractéristiques sonores de l'effet VOCODER.

Au lieu du micro, vous pouvez également faire appel au signal du canal droit pour contrôle l'effet. Dans ce cas, le signal arrivant à la prise INPUT L/MONO est contrôle par le signal arrivant à la prise INPUT R. Vérifiez que le tímoin du commutateur MIC ON/OFF est allumé. Si ce n'est pas le cas, appuyez sur le commutateur pour allumer le tímoin.

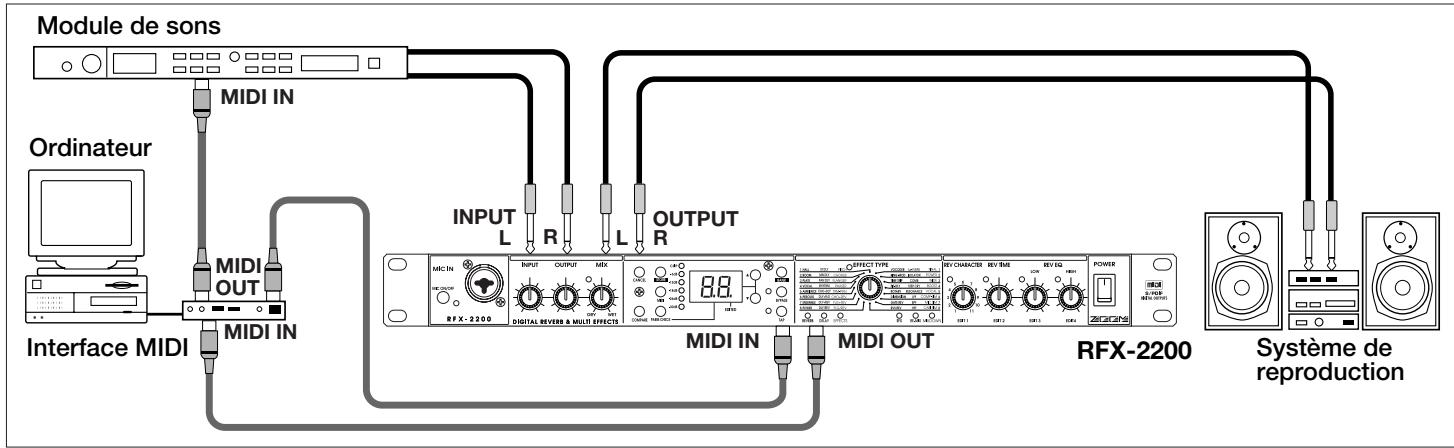

Contrôle des effets du RFX-2200 via un ordinateur

Avec cet exemple de connexion, un logiciel séquenceur d'un fabricant tiers change les patch et modifie les réglages de paramètres.

Cette section est destinée à vous familiariser avec les manipulations de base sur le RFX-2200.

Mise sous tension

Mettez le RFX-2200 et les périphériques sous tension puis réglez le volume.

1. Vérifiez que le cable d'alimentation, la source sonore et le système de reproduction sont correctement branchés au RFX-2200.
   Réglez les commandes INPUT et OUTPUT du RFX-2200 ainsi que la commande de volume du système de reproduction au minimum.
2. Mettez le système sous tension en respectant l'ordre suivant: source sonore RFX-2200 matériel de reproduction.
3. Tout en écoutant la source, ajustez la commande INPUT du RFX-2200 pour régler le

niveau d'entrée.

Pour minimiser le bruit et la distorsion, réglez la commande INPUT à un niveau aussi élevé que possible sans que la diode CLIP (saturation) ne s'allume. Quand vous utilisez un micro branché à la prise MIC IN, réglez le commutateur MIC ON/OFF sur ON pour allumer le témoin.

1. Réglez la commande OUTPUT et la commande de volume du matériel de reproduction de sorte à atteir un volume de reproduction ajustat.

Selection d'un Patch

La mémoire du RFX-2200 contient 100 Patches mémorisés. L'écran affiche le numéro du Patch sélectionné (01, 02,...99, 00). Nous appellerons cet état le "mode de reproduction".

Pour changer de Patch, suivez les étapes suivantes. Nous vous conseillons d'essayer simplement divers Patches afin de vous faire une idée des types desons que le RFX-2200 vous permet de produit.

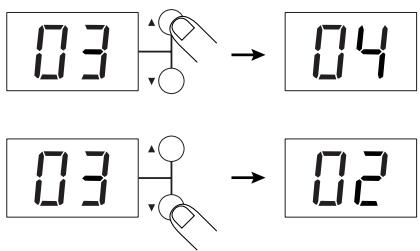

1. Choisissez le numéro du Patch souhaïte via les boutons VALUE UP/DOWN.

Le bouton VALUE UP permet deCHOISIR les Patches dans l'ordre croissant et le bouton VALUE DOWN dans l'ordre decroissant.

1. Tout en jouant sur l'instrument ou en produit un son via la source sonore, changez de Patch et écoutez le changement produit sur le son.

Contournement des effets

Voussouspuez desactiver temporairement le traitement de l'effet de sorte aobtenir uniquement le son direct.Cette fonction you sera utile pour contrcler rapidement les changements produits par un effet.

1. Pour activer le mode de contournement du RFX-2200, appuyez sur le bouton BYPASS quand l'appareil se trouve en mode de reproduction.

La diode BYPASS s'allume.

Le RFX-2200 propose deux modes de contournement; le mode de contournement activé dépend de l'effect contenu dans le Patch que vous avez sélectionné. (Pour savoir quel type de contournement les effets utilisent, voirz les pages 40 - 48.)

Mode de contournement WET MUTE
Pour ce mode de contournement, seul le signal d'effet est coupé; le signal direct (original) est produit. Le niveau du signal original dépend de la position de la commande MIX. Aussi, le son pourrait baisser, voir même être entièrement coupé.
Mode de contournement DRY THRU

Le signal original est produit sans aucun traitement des effets. Le réglage de la commande MIX n'a pas d'influence sur le niveau de volume.

1. Pour annuler le mode de contournement et returner au mode normal du RFX-2200, appuyez une fois ou plus sur le bouton BYPASS.

Voupez choisir un Patch dans la memoire et l'editor à l'aide des commandes de la face avant. Vous pouze par exemple raison differentes effets et regler l'intensité ainsi que d'autres paramètres des effets.

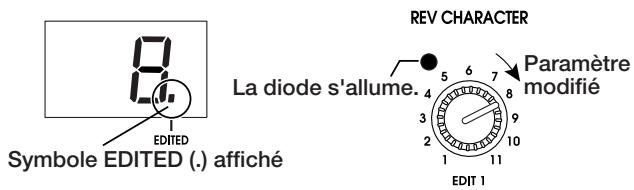

Si vous changez tout réglage de paramètre ménorisé, l'écran affiche pendant environ deux secondes la nouvelle valeur de paramètre et le symbole d'édition EDITED (. ) apparait dans le

coin droit de l'écran. Ce symbole vous indique que le PatchChoisi a étéédité. Vu que la diode de la commande utiliséepour modifier la valeur du paramètre s'allume également, vouspouvez contrôle en un clin d'eel quel paramètre a étéédité.

Remarque:

Quand l'effet est modifié, la diode de toutes les commandes s'allume, à l'exception de la commande MIX.

Sélection d'un effet

L'effect déterminé le type de traitement appliqué au signal original. Choisissez un effet à l'aide du bouton BANK et du sélecteur EFFECT TYPE.

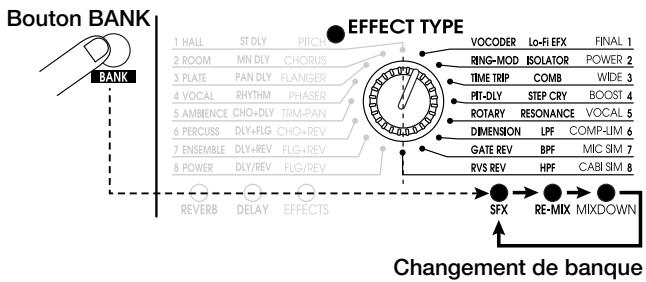

Bouton BANK

Le bouton BANK sert à selectionner la banque d'effets (groupe d'effets agencés selon des catégories générales). Le besoin des banques dépend du réglage BANK défini.

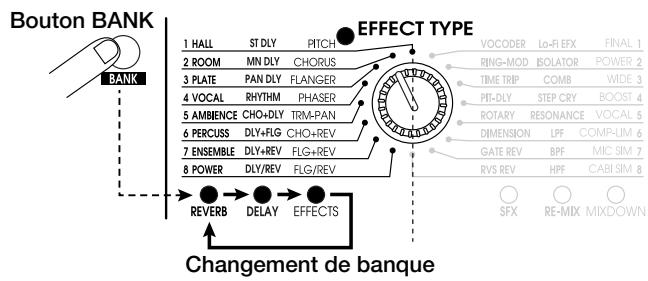

- Banque gauche sélectionnée

A chaque fois que vous appuyez sur le bouton BANK, vous sélectionnez une banque dans l'ordre suivant: REVERB DELAY EFFECTS REVERB.

- Banque droite sélectionnée

A chaque fois que vous appuyez sur le bouton BANK, vous sélectionnez une banque dans l'ordre suivant: SFX REMIX MIXDOWN SFX.

• Quand vous retrouvrez les réglages d'origine d'une banque modifiée, la diode BANK correspondante clignote pendant 1 seconde..

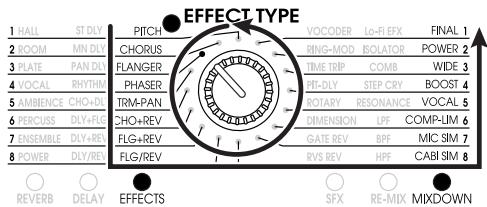

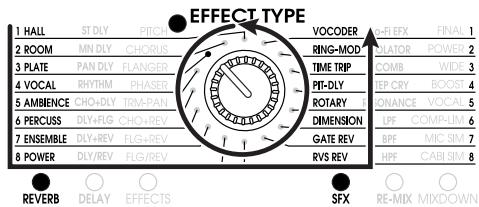

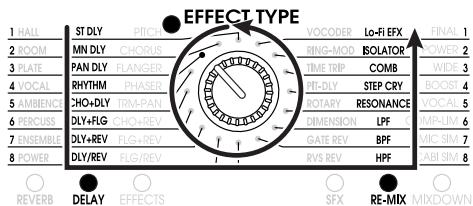

■ Sélecteur EFFECT TYPE

Ce sélecteur permet deCHOISIR un effet. Comme indiqué cidesous, vous pouvezCHOISIR les effets dans deux banques, dépendant du réglage défini via le bouton BANK.

Banque REVERB ou SFX selektionnee

Banque DELAY ou RE-MIX sélectionnée

Banque EFFECTS ou MIXDOWN

• Quand vous tournez le sélecteur EFFECT TYPE, l'écran affiche pendant environ 2 secondes le numéro de l'effet (1 - 8).
• Si vous avez modifié le numéro d'effet en question depuis sa dernière sauvégarde, la diode du sélecteur EFFECT TYPE sera allumée. Quand vous retrouvEZ les réglages d'origine, la diode s'eteint.
• Lors de la selection d'un Patch, la diode de la banque dans laquelle reside ce Patch s'allume.

Modifier la valeur d'un paramètre d'effet

Chaque effet du RFX-2200 est constitué d'une série de paramètres d'effet déterminant l'intensité et les caractéristiques acoustiques de l'effet en question. Vous pouvez régler les paramètres des effets via les commandes d'édition suivantes.

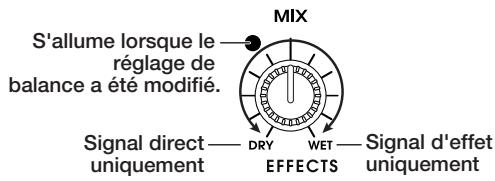

Commande MIX

La commande MIX permet de régler la balance entre le signal direct (DRY) et le signal d'effet (WET). Lorsque cette commande est tournée à bout de course vers la gauche, seul le signal direct est transmis. Lorsqu'elle se trouve à bout de course vers la droite, seul le signal d'effet est produit.

• Quand vous utilise la commande MIX, l'écran affichependant environ 2 secondes le réglage de balance (0 - 99).
• Si vous avez modifié le réglage de balance depuis sa dernière sauvegarde, la diode de la commande MIX sera allumée. Quand vous retrouvrez le réglage d'origine, la diode s'éteint.

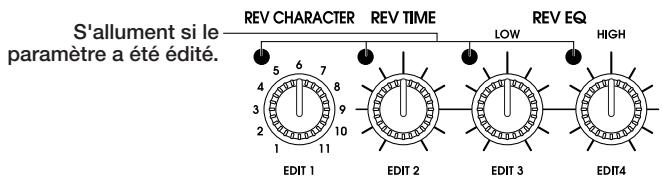

Ces commandes permettent d'editor les paramètres de l'effet choisi. (Pour en savoir plus sur les paramètres étitables pour chaque effet, voyagez les pages 40 - 48.)

• Lorsque vous utilisez une de ces commandes, l'écran affiche pendant 2 secondes la valeur du paramètre correspondant.
• Si vous modifiez un réglage de paramètre sauvégarde, la diode de la commande correspondante s'allumera. Quand vous retrouvrez la valeur d'origine du paramètre, la diode s'éteint. Quand vous activez l'effet, la diode de toutes les commandes s'allume, à l'exception de la commande MIX.

Sauvegarde d'un Patch édition

Si vous ne sauvegardez pas dans la mémoire le Patch que vous avez édité, toutes ces éditions seront perdues quand vous sclectionnez un autre Patch. Si vous souhaitez conserver votre version éditée d'un Patch, sauvegardez-la dans la mémoire en suivant les étapes suivantes.

1. Sélectionnez le Patch et effectuez les éditions souhaitées.
2. Appuyez sur le bouton STORE.

Le numero du Patch clignote à l'écran.

1. Choisissez à l'aide des boutons VALUE UP/DOWN le numéro de Patch sous lequel

youssouhaitezmémoriservotrappéité.

Si vous souhaitez utiliser le même numéro de Patch, ignorez cette étape.

1. Appuyez à nouveau sur le bouton STORE afin d'exécuter la sauvégarde.

Le Patch est sauvégârdé dans la mémoire et son numéro cèsse de clignoter à l'écran.

Si vous appuyez sur le bouton CANCEL au lieu du bouton STORE, l'opération de sauvegarde sera annulée et l'appareil returnera au statut de l'étape 1.

- Fonctions utiles

Le RFX-2200 vous propose une série de fonctions bien utiles pour éditer les Patches.

Contrôle de la valeur de paramètre (contrôle de paramètre)

Vou puez aussi contrcler directement une valeur de parametre, c.-a-d. sans utilise la commande correspondante en face avant.

1. Appuyez sur le bouton PARM CHECK.

Le symbole de contrôle de paramètre PARM CHECK (.)) apparait au centre de l'écran et la diode du sélecteur EFFECT TYPE clignote à l'écran pendant environ 2 secondes.

Ceci vous indique que vous avons activé le contrôle de paramètre d'effet. L'écran affichependant environ 2 secondes le numéro de l'effect sélectionné (1 - 8). L'écran returne ensuite au statut d'affichage original.

1. Pour contrôle un autre paramètre, appuyez à nouveau sur le bouton PARM CHECK avant que l'écran ne returne au statut d'affichage original.

A chaque pression sur le bouton PARM CHECK, le RFX-2200 contrôle le paramètre suivant.

REV CHARACTER

Paramètre régle via la commande REV CHARACTER (EDIT 1)

REV CHARACTER REV TIM

REV TIME

Paramètre régle via la commande REV TIME (EDIT 2)

REV EQ LOW

Paramètre régle via la commande REV EQ LOW (EDIT 3)

REV EQ HIGH

Paramètre régle via la commande REV EQ HIGH (EDIT 4)

MIX

Réglage de balance entre le signal direct et le signal d'effect

TAP BEAT

Longueur du temps de referencia pour l'entrée Tap

• Vous pouvez contrôler le paramètre TAP BEAT uniquement pour les effets pour lesquels la fonction d'entrée Tap (voyez ci-après) est disponible. Cependant, si vous avez choisi RHYTHMIC DELAY, il n'y aura pas de réglage d'entrée Tap.
• Quand vous contrôle le réglage de vitesse définie via la fonction d'entrée Tap, l'écran affiche l'indication "tP".

Comparator le son avant et après édition (fonction Compare)

Cette fonction vous permet de comparer le son en cours d'edition avec sa version non éditée.

1. Appuyez sur le bouton COMPARE.

Le RFX-2200 active temporairement la version originale du Patch en cours d'edition. L'indication "CP" et le numero du Patch sont affichés alternatively à l'écran et le symbole d'edition "EDITED" disparaît.

2. Pour returner à la version du Patch en cours d'édition, appuyez à nouveau sur le bouton COMPARE (ou appuyez sur le bouton CANCEL).

• Si vous le souhaitez, vous pouvez contrôler la valeur originale de chaque paramètre en appuyant sur le bouton PARM CHECK quand le mode de comparaison est activé.
• En mode de comparaison, les commandes n'ontaucune effet.

Régler des paramètres à l'aide du bouton TAP (fonction d'entrée Tap)

Le RFX-2200 vous permet de régler des paramètres temporels en appuyant sur le bouton TAP à l'intervalle souhaité. Vous pouvez ainsi facilement aligner la vitesse de modulation du Flanger ou le temps de retard sur le tempo de votre morceau.

1. Choisissez un Patch pour lequel la fonction d'entrée Tap est disponible.

C'est l'effectifs pour le Patch qui détermine si la fonction d'entrée Tap est disponible ou non (voyez les pages 40 - 48). Si la fonction d'entrée Tap est disponible pour le Patch choisi, la diode TAP clignote.

2. Appuyez quelques fois sur le bouton TAP à l'intervalle souhaité.

Le temps ou la vitesse de retard est régèle en fonction de l'intervalle entre et du temps de referencia (tap beat) définir pour le Patch correspondant (voyez la page 38).

3. Si vous le souhaitez, sauvegardez le Patch.

Le paramètre modifie via la fonction d'entrée Tap returne à sa valeur originale quand vous changez de Patch. Si vous voulez conserver le réglage définit, veillez à sauvegarder le Patch.

• Le paramètre régliable via la fonction d'entrée Tap est prédéfini (voyez les pages 40 - 48).
• L'intervalle maximum que vous pouvez définir pour la fonction d'entrée Tap est de 2 secondes.
• Si l'intervalle d'entrée Tap est hors des limites de la plage de réglage du paramètre en question, le RFX-2200 ramènera la valeur entrée dans les limites de la plage de réglage.
• Si vous avez régle un paramètre via la fonction d'entrée Tap et que vous le modifiez ensuite à l'aide de la commande qui lui est assignée, le réglage définii via la commande aura priorité sur le réglage d'entrée Tap.

Grace à une connexion MIDI, le RFX-2200 peut receiveoir des commandes et ainsi changer de Patch, controler les parametes et transférer le contenu de la memoire dans un appeareil MIDI externe. Cette section vous decrit la procedure generale d'utilisation des fonctions MIDI.

Régler le canal MIDI

Définissez le canal MIDI pour la communication avec le RFX-2200 en suivant les étapes suivantes.

1. En mode de reproduction, appuyez une fois sur le bouton MIDI.

L'indication "CH" et le numero du canal MIDI choisi sont affichés alternatively à l'écran.

2. Choisissez un canal MIDI 1 à 16 via les

boutons VALUE UP/DOWN. Quand l'écran affiche "--", la fonction de transmission/de réception MIDI est désactivée.

3. Pour returner au mode de reproduction, appuyez sur le bouton CANCEL.

Choisir des Patches via MIDI

Pour pouvoir changer de Patch sur le RFX-2200, vous devez lui envoyer un message de changement de programme depuis un clavier ou séquenceur MIDI ou tout autre instrument similaire.

1. Connectez la prise MIDI OUT du dispositif MIDI externe à la prise MIDI IN du RFX-2200.

Le réglage de canal MIDI du RFX-2200 doit correspondre au réglage de canal de transmission MIDI du dispositif externe.

2. Envoyez un message de changement de programme au RFX-2200 depuis le dispositif MIDI externe.

Par défaut, les nombres de Patch du RFX-2200 correspondent aux nombres de changement de

programme suivants.

Numero de Patch du RFX-2200	Numero de changement de programme
01	0
02	1
:	:
99	98
00	99
:	:
00	127

• Quand vous changez de Patch sur le RFX-2200, ce dernier transmet le message de changement de programme correspondant à la prise MIDI OUT.

Sauvegarder des numérores de changement de programme dans le tableau de mémorisation

Dans certains cas, vous souhaiterez peut-être assigner des numérios de changement de programme spécifique aux numérios de Patch du RFX-2200. (En vue par exemple d'appeler le numéro de Patch 1 du RFX-2200 quand vous scélectionnez sur votre synthé le son associé au changement de programme 100.) Dans ce cas, vous pouvez utiliser le "tableau de mémorisation" de la mémoire du RFX-2200 et modifier le numéro de changement de programme assigné au numéro de Patch.

1. En mode de reproduction,CHOISISSEZ le Patch auquel vous souhaitez assigner un numero de changement de programme et appuyez deux fois sur le bouton MIDI.

L'indication "PC" et l'indication "--" sont affichées alternatively à l'écran.

2. Envoyez un message de changement de programme depuis le dispositif MIDI connecté à la prise MIDI IN du RFX-2200.

L'indication "--" est replacée à l'écran par le numéro de changement de programme reçu.
Ce numéro de changement de programme est alors assigné au Patch sélectionné.

3. Si vous souhaitez assigner un numéro de changement de programme différent pour ce Patch, repétez l' étape 2.

Vous pouvez aussi assigner plusieurs nombres de changement de programme à un même nombre de Patch.

4. Une fois que vous avez terminé vos réglages, appuyez sur le bouton CANCEL afin de returner au mode de reproduction.

Bouton CANCEL

Si nécessaire, repétez les étapes 1 - 4 pour assigner des nombres de changement de programme à d'autres nombres de Patch.

• Les numéroes de changement de programme 100 - 127 sont affichés à l'écran de la manière suivante: ".0" - "2.7".
• L'appareil conserve les changements définis dans le tableau de mémorisation et ne les perd donc pas à la mise hors tension. (Si vous souhaitez retrouver les réglages d'usine du tableau de mémorisation, voyagez la procédure à la page 39.)

Changer les paramètres d'effet via MIDI

Voues pouvez changer les parametes d'effet du RFX-2200 en lui envoyant des commandes de contrôle MIDI depuis un dispositif MIDI externe (clavier ou séquenceur MIDI ou tout autre instrument similaire). Cette fonction utile vous permet donc de changer les parametes à distance.

1. Connectez la prise MIDI OUT du dispositif MIDI externe à la prise MIDI IN du RFX-2200.

Le canal MIDI du RFX-2200 doit correspondre au canal de transmission MIDI du dispositif externe.

(Pour en savoir plus sur le réglage du canal MIDI, voyagez la page 36.)

2. Envoyz un message de commande de contrôle au RFX-2200 depuis le dispositif MIDI externe.

Les paramètres d'effet du RFX-2200 correspondent aux numérores de contrôle suivants.

Paramètre d'effet	Numéro de contrôle	Valeur de réception acceptable	Valeur de transmission acceptable
EFFECT TYPE	86	0 - 47	0 - 47
REV CHARACTER(EDIT1)	84	0 - 10	0 - 10
REV TIME(EDIT2)	85	0 - 127	0 - 127
REV EQ LOW(EDIT3)	87	0 - 127	0 - 127
REV EQ HIGH(EDIT4)	88	0 - 127	0 - 127
MIX	8	0 - 127	0 - 127
BYPASS	80, 91	0 - 63 = contourment désactifé 64 - 127 = contourment activé
	80		0 = contourment désactifé / 127 = contourment activé
TAP	64	64 - 127	Produit 127 suivi immédiatement de 0.

• Quand vous utilisez un bouton ou une commande en face avant, l'appareil envoie une des commandes de contrôle décrites ci-dessus.

• Changer un paramètre via une commande de contrôle produit exactement le même effet que lorsque vous l'éditez via les commandes en face avant. Si nécessaire, sauvegardez le Patch édité.

Sauvegarde sur un séquenceur des opérations effectuées en face avant

Voupez sauegarder sur un sequencer MIDI et sous forme de commandes de contrôle les opérations effectues via les commandes sur la face avant du RFX-2200 afin de reproduire ulterieurement ces changements. Grace à cette fonction, vous pourrez par exemple facilement piloter un module de sons via le sequencer tout en operant les réglages en temps réel sur le RFX-2200.

1. Connectez la prise MIDI OUT du dispositif MIDI externe à la prise MIDI IN du RFX-2200 et branchez la prise MIDI OUT du RFX-2200 à la prise MIDI IN du dispositif MIDI externe.

• Le canal MIDI du RFX-2200 doit correspondre au canal de transmission MIDI de la piste du séquenceur sur laquelle vous souhaitez enregistrer les opérations. (Pour en savoir plus sur le réglage du canal MIDI, voirz la page 36.)
  Assurez-vous que la fonction d'echo MIDI (MIDI thru) du séquenceur est désactivée (OFF).
• Nous vous conseillons d'enregistrer un message de changement de programme au début de la piste

applant le Patch utilisé comme point de départ.

2. Lancez le séquenceur MIDI et démarrez l'enregistrement.

3. OUtilisez les commandes sur la face avant du RFX-2200.

Le mouvement des commandes est enregistré sous forme d'informations de commande de contrôle dans la piste du séquenceur MIDI.

4. Arrêtez l'enregistrement sur le séquenceur MIDI et reproductivez la piste depuis le début.

Les paramètres changeront alors conformément aux réglages effectuels ci-dessus à l' étape 3.

Entrée Tap via l'horloge MIDI

Au lieu du bouton TAP, vous pouvez utiliser un apparéil MIDI externe ( comme un séquenceur ou une boîte à rythmes MIDI) et transmettre son horloge MIDI afin d'aligner le temps ou la vitesse de retard sur le tempo de l'horloge.

1. Connectez la prise MIDI OUT du dispositif MIDI externe à la prise MIDI IN du RFX-2200.

• Si vous désirez entrer le tempo avec le bouton TAP, réglez MIDI Clock Receive= OFF.

2. Choisissez sur le RFX-2200 un Patch pour lequel la fonction d'entrée Tap est disponible.

• Pour en savoir plus sur les paramètres offrant la fonction d'entrée Tap, voirez les pages 40 - 48.)

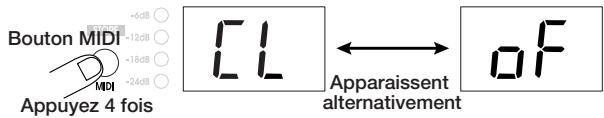

3. Appuyez quatre fois sur le bouton MIDI depuis le mode de reproduction.

L'indication "CL" et l'indication "on" (réception d'horloge

MIDI activée) ou "oF" (réception d'horloge MIDI désactivée) sont affichées alternatively à l'écran.

4. Choisissez le réglage "on" via les boutons VALUE UP/DOWN.

5. Pour returner au mode de reproduction, appuyez sur le bouton CANCEL.

Vous pouvez maintainant utiliser la fonction d'entrée Tap d'horloge MIDI. Ce réglage est appliqué à tous les Patches.

6. Transmettez l'horloge MIDI du dispositif MIDI externe.

Le temps ou la vitesse de retard est régle conformément au tempo défini via l'horloge MIDI et au temps de réference (tap beat) défini pour le Patch correspondant (voyez ci-dessous).

7. Si nécessaire, sauvegardez le Patch.

Le paramètre modifié par la fonction d'entrée Tap via l'horloge MIDI returne à sa valeur originale quand vous changez de Patch. Si vous voulez conserver le réglage défini, veillez à sauvegarder le Patch.

• Si vous rappelez un Patch sauvégardé, il vous suffit de transmettre l'horloge MIDI pour régler automatiquement le temps ou la vitesse de retard en fonction du tempo de l'horloge.
• Si vous avez reglé un paramètre à l'aide de la fonction d'entrée Tap d'horloge MIDI et que vous le modifiez ensuite à l'aide de la commande qui lui est assignée, le réglage défini via la commande aura priorité sur le réglage d'entrée Tap d'horloge MIDI.
• Le RFX-2200 compte 24 impulsions d'horloge MIDI par intervalle, soit des unités de 1 ms. L'intervalle maximum que le RFX-2200 peut mesurer est de 2 secondes.

Réglage du temps de référence (tap beat)

Ce paramètre déterminé la longueur du temps de référence utilisé pour régler via la fonction d'entrée Tap le temps ou la vitesse de retard. Si par exemple le temps de référence correspond à "4" (noire), le RFX-2200 adoptera comme temps ou vitesse de retard la longueur d'un temps de l'horloge MIDI (24 pulsations d'horloge) ou l'intervalle auquel vous appuyez sur le bouton TAP. Si le réglage de temps de ↔ é�quence correspond à "8" (croche), ce temps sera réduit de moitié.

1. En mode de reproduction,CHOISISEZ un Patch pour lequel la fonction d'entrée Tap est disponible.

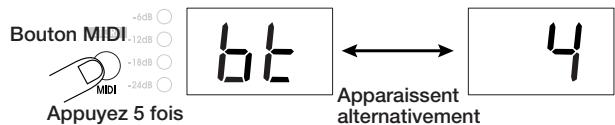

2. Appuyez cinq fois sur le bouton MIDI.

• Le réglage d'entrée Tap est défini de manière indépendante pour chaque Patch.

L'écran affiche alternatively l'indication "bt" et le numéro correspondant à la longueur de note du temps de référence définie.

3. Réglez la longueur de note à l'aide des boutons VALUE UP/DOWN.

oF Le signal d'horloge MIDI n'est pas utilisé pour ce Patch. C'est l'intervalle auquel le bouton TAP est enforcé qui définit directement le temps ou la vitesse de retard.

32 Triple croche 4 Noire
16 Double croche 4. Noire pointee
t8 Triolet de croches 2 Blanche
16. Double croche pointée 01 Ronde
8 Croche 02 Deux rondes
t4 Triolet de noires 04 Quatre rondes
8. Triolet de croches pointées

4. Appuyez sur le bouton CANCEL.

Le RFX-2200 returne au mode de reproduction. Si vous souhaitez conserver le réglage de temps de referencia du Patch, effectuez une sauvegarde.

REMARQUE:

Le réglage tempo entrera en vigueur le prochaine fois que vous l'effectuez avec la fontion Tap ou à la réception d'un signal MIDI Clock.

Transfert de données (transmission)

Vouss pouvez transmettre via une connexion MIDI les informations liées au Patch ainsi qu'au tableau de mémorisation et sauvégardées dans la mémoire interne du RFX-2200. Vous pouze par exemple échanger les réglages entre deux RFX-2200 ou encore sauvégarder les réglages sur un séquenceur MIDI. Cela vous permet de recharger ces données à tout moment dans le RFX-2200.

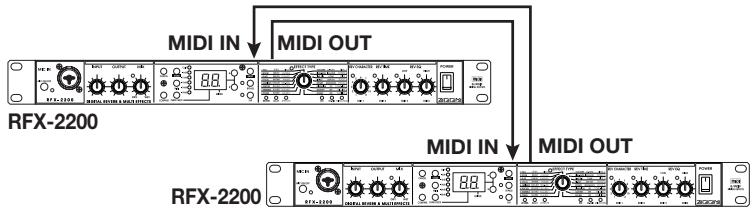

1. Si vous utilisez deux RFX-2200, connectez la prise MIDI OUT du premier RFX-2200 à la prise MIDI IN du second RFX-2200 et branchez la prise MIDI OUT du second RFX-2200 à la prise MIDI IN du premier RFX-2200. Le canal MIDI doit être identique sur les deux appareils.

Exemple de connexion de deux RFX-2200

Si vous utilisez un séquenceur MIDI ou un autre dispositif MIDI, connectez la prise MIDI OUT du RXF-2200 à la prise MIDI IN du séquenceur MIDI.

2. Appuyez trois fois sur le bouton MIDI du RFX-2200 transférant les données.

L'indication "dt" et l'indication "AL" sont affichées alternatively à l'écran.

3. Choisissez à l'aide des boutons VALUE UP/DOWN le type de données à transmettre.

AL

Toutes les données de patch et le tableau d'apprentissage

• Numéro du Patch sélectionné

Uniquement les données du Patch sélectionné (si une édition est en cours, les données de l'édition en cours)

4. Pour executer le transfert des données, appuyez sur le bouton STORE.

Le RFX-2200 assurant la transmission commence le transfert des données. (Les données sont reçues automatiquement par le RFX-2200 de réception. La réception ne requiert donc aucune opération particulière.) Durant le transfert, l'indication "dt" clignote à l'écran du RFX-2200 translérant les données et l'indication "dr" clignote sur l'écran du RFX-2200 recevant les données. Une fois le transfert terminé, les RFX-2200 activent automatiquement le mode de reproduction.

• Si vous avez sélectionné "AL" pour la transmission
  Toutes les données de Patch et les données du tableau de mémorisation containues dans la mémoire du RXF-2200 recevant les données sont écrasées.

• Si vous avez sélectionné "numéro du Patch sélectionné" pour la transmission
  Les données du Patch en cours d'edition sont écrasées.. Si nécessaire, sauvegardez les données.

• Pour enregistrer des données sur un séquenceur MIDI ou un autre dispositif MIDI externe, activez le mode d'enregistrement du dispositif en question et appuyez sur le

bouton STORE.

Une fois le transfert terminé, arrêtez l'enregistrement sur le dispositif MIDI externe et effectuez toutes les étapes nécessaires en vue de sauvégarder les données sur ce dispositif.
- Pour annuler la transmission des données, appuyez sur le bouton CANCEL au lieu du bouton STORE à l'étape 4.

Remarque:

Le RFX-2200 transmet successivement plusieurs séries de données SysEx. Si l'enregistreur de données MIDI utilisé arrête l'enregistrement après la réception d'une série de données SysEx, les données du RFX-2200 risquent de ne pas être sauvégardées correctement.

Transfert de données (réception)

Cette section vous indique comment charger dans le RFX-2200 les données de Patch et les données de tableau de mémorisation sauvégardées sur un dispositif MIDI externe.

1. Connectez la prise MIDI OUT du dispositif MIDI externe (sesquenceeur, etc.) à la prise MIDI IN du RFX-2200.

2. Lancez la reproduction sur le dispositif MIDI externe.

3. Si vous avez sélectionné "AL" pour la transmission
   Toutes les données de Patch et les données du tableau de mémorisation containues dans la mémoire du RFX-2200 recevant les données sont écrasées. L'indication "dr" clignote à l'écran durant la réception des données.

4. Si vous avez sélectionné "numéro du Patch sélectionné" pour la transmission

Les données du Patch en cours d'edition sont écrasées..

Si nécessaire, sauvegardez les données.

• Quand vous transmettez des données vers ou chargez des données depuis un dispositif MIDI externe, vous doivent assigner le même canal MIDI au RFX-2200 et au dispositif externe. Sans cela, le RFX-2200 ignorera les données quand vous lancez la reproduction sur le dispositif MIDI externe.

• La reproduction sur le dispositif MIDI externe doit être effectuee au tempo adopté à l'enregistrement des données. Si le tempo est plus rapide, le RFX-2200 risque de ne pas receiveoir correctement les données.

• Une fois que les données ont etéchéées dans le RFX-2200, arrêtez la reproduction sur le dispositif MIDI externe.

Rappeler les réglages d'usine du RFX-2200

Voues poez rappeler les reglages d'usine pour tous les parametes du RFX-2200 ou encore individuellement pour chaque Patch (fonction de rappel). Cette fonction vous sera utile quand vous avez ecrase un Patch original par megarde ou encore quand vous souhaitez retrouver tous les reglages d'origine de l'appareil.

Remarque:

Quand you effectuez l'opération de rappel, you perdez toutes les données que you avez sauvegardées dans la mémoire interne. Avant d'effectuer cette opération, assurez-vous donc bien que you n'avez plus besoin de ces données.

1. Mettez le RFX-2200 sous tension en maintainant enforcé le bouton STORE.

L'écran affiche l'indication "FA" tant que vous maintainez enforcé le bouton STORE.

Quand vous relâchez le bouton STORE, l'indication "AL" clignote à l'écran.

1. Choisissez via les boutons VALUE UP/DOWN les réglages que vous souhaitez rappeler.

AL

Pour rappeler les réglages d'usine de toutes les données de Patch et des données du tableau de mémorisation.

01-99,00
Pour rappeler les réglages d'usine uniquement pour le Patch sélectionné.
PC
Seul le tableau de mémorisation est initialisé (retrouve ses valeurs d'usine).

1. Pour effectuer l'opération de rappel, appuyez à nouveau sur le bouton STORE.

2. Si vous avez besoini AL ou PC à l'étape 2
   Le rappel est effectué et l'appareil passé en mode de reproduction.

3. Si vous avez besoin un numero de Patch spécifique à l'objet 2
   L'appareil reste en mode de rappel et vous permet de rappeler tout autre numéro de Patch souhaïte.

Pour annuler la fonction de rappel, appuyez sur le bouton CANCEL.

Cette section déscrit tous les effets et les paramètres offerts par le RFX-2200.

Les effets pouvant etre utilisés dans un systeme Send/Return (p. 30) sont indiqués par ce symbole.

Les effets pour lesquels la fonction d'entrée Tap (p. 35) est disponible sont indiqués par ce symbole. Les paramètres réglables via la fonction d'entrée Tap comportent l'indication "TAP" à côté de leur nom.

BYPASS

BYPASS you indique que l'appareil se trouve en mode de contournement (p. 32). Il s'agit soit du mode de contournement WET MUTE (seul le son d'effet est coupé), soit du mode de contournement DRY THRU (le son direct est reproduit sans aucun traitement).

Banque REVERB

Cette banque propose divers effets de réverbération. Les paramètres REV CHARACTER, REV TIME, REV EQ LOW et REV EQ HIGH sont régés via leur commande respective et sont communs à tous ces effets. Pour chaque effet, la commande REV CHARACTER permet de selectionner une des 11 variations de caractère et de produit un son et un style spécifique.

1	HALL	Ces effets simulant la réverbération propre à différents types de salles (de moyennes à grandes).				↓↑ S/R
2	ROOM	Ces effets simulant la réverbération dans divers environnements intéérieurs, allant de petites pieces à de grandes salles de réunion.small rooms to large clubs.				↓↑ S/R
3	PLATE	Ces effets simulant la fameuse réverbération par plaque (plate) (produite par un capteur monté sur une grande plaque métallique suspendue).				↓↑ S/R
4	VOCAL	Effets de réverbération spécifique conçus pour le chant et la narration.				↓↑ S/R
5	AMBIENCE	Ces effets ajoutent une atmophère naturelle au son original et se présent aussi bien aux instruments seuls qu'aux sources de musique stéréo.				↓↑ S/R
6	PERCUSS	(PERCUSSION) Ces effets de réverbération sont idéaux pour la batterie et la percussion.				↓↑ S/R
7	ENSEMBLE	Ces effets de réverbération sont idéaux pour la batterie et la percussion.				↓↑ S/R
8	POWER	Ces effets confèrent force et énergie aux sources sonores.				↓↑ S/R
Commande	REV CHARACTER	REV TIME	REV EQ LOW	REV EQ HIGH	TAP	BYPASS
Paramètre	Character	Reverb Time	EQ Low	EQ High
Description	Détermine le caractère de réverbération (voyez le tableau).	Détermine le temps de réverbération.	Règle l'acculturation/ l'atténuation d'égalisation des graves.	Règle l'acculturation/ l'atténuation d'égalisation des aigus.		WET MUTE
Plage de réglage	1 - 11	1 - 30	-12 - +12	-12 - +12

Tableau des caractères de réverbération

1. HALL

1 Large Hall... Cet effet simule l'acoustique d'une grande salle de concert.
2 Bright Hall... Cet effet simule l'acoustique d'une salle de taille moyenne avec une réverbération forte et brillante.
3 Recital Hall Simule une petite salle.
4 Municipal Simule une salle de fete relativement vaste.
5 Wood Hall Simule une salle de taille moyenne dont l'intérieur est principalement en bois.
6 Cathedral Simule une grande cathedrale.
7 Medconcert Simule une salle de concert de taille moyenne.
8 Strings Hall Simule une salle de concert concue pour musique classique.
9 Castle Hall Simule un château medieval.
10 Small Hall Simule une petite salle avec une sonorité chaude.
11 Gymnasium Simule un gymnase.

2. ROOM

1 Tile Chamber Simule l'acoustique d'une piece dallée.
2 Warm Room Simule l'acoustique d'une piece avec une sonorité chaude.
3 Big Wooden Simule l'acoustique d'une piece relativement grande faite de bois.
4 Meeting Room .... Simulates the acoustics of a conference room.
5 Large Club Simule l'acoustique d'un grand club avec une forte réverbération.
6 GtrSpace Réverbération avec un Médium prononcé.
7 Strings Room ... Réverbération accentuant le Médium et le grave.
8 Small Chamber ... Réverbération qui fait ressortir clairément le discours.
9 Glass Room Réverbération avec un grave plutilt maigre.
10 Rehearsal Space.... Simule une salle de répétition avec une forte réverbération.
11 Garage Simule la réverbération d'un garage..

3. PLATE

1 Large Plate Simule la réverbération produit par une grande plaque.
2 Bright Plate Plaque de réverbération brillante, ideale pour percussion.
3 Dark Plate Réverbération de plaque avec impression de profondeur.
4 Clear Plate Réverbération de plaque transparente, ideale pour le chant.
5 Short Plate Réverbération de plaque avec un temps de réverbération court.
6 Slap Plate Réverbération avec un long Pre-Delay.
7 Lo-Pass Plate ... Rénéverbération de plaque agissant sur le grave.
8 Hi-Pass Plate ... Réverbération de plaque agissant sur l'aigu.
9 Rich Plate Réverbération de plaque riche et dense.
10 Endless Plate ... Réverbération de plaque régulière très longue.
11 Tunnel Simule la réverbération d'un tunnel.

4. VOCAL

1 Female Rock ... Réverbération ideale pour chanteuses de rock.
2 Male Ballad Rénéverbération concue pour ballades chantées par des hommes.
3 Chorus Réverbération concue pour choeurs.
4 Female Folk ... Réverbération naturelle exceptionnelle pour voix féminines.
5 Hi Male Rock ... Réverbération concue pour des voix masculines relativement hautes.
6 Narration Réverbération concue pour souligner la narration.
7 Chanting Réverbération concue pour le chant en groupe.
8 Slapback Souligne la voix sans changer d'autres caractéristiques.
9 Enhancer Réverbération avec accentuation de l'aigu.
10 LushVerb ... Simulation d'un vaste espace, idéal pour la voix.
11 EchoVerb Réverbération avec un long Pre-Delay.

5. AMBIENCE

1 Rock Mix Réverbération pour sources de musique rock.
2 Jazz Band Réverbération pour sources de musique jazz.
3 Reggae Mix Réverbération assez prononcée pour reggae et genres apparentés
4 Keyboard Superbe atmophere pour clavier
5 Hip Hop Atmospheric pour musique rap et hip hop.
6 Film Score Atmospheric pour musique de film.
7 Electronic Mix Effet spatial pour synthétiser.
8 New Age Atmosphere pour sources sonores MIDI.
9 Strings Quartet … Atmosphère chaude, axée sur le Médium, pour cordes.
10 Choral Mix Riche atmophère pour choeurs et ensembles vocaux.
11 Percussion Mix ... Atmosphere ideale pour ensembles de percussion.

6. PERCUSSION

1 Rock Kit/1 Réverbération conçue pour batterie rock.
2 LatinPerc Atmosphere lagere pour percussion.
3 Jazz Drums Réverbération concue pour batterie jazz.
4 Tom Effet relativement profond pour toms.
5 Shaker Idéal pour maracas et autres instruments de percussion de ce type.
6 Reggae Drums .... Effet axé sur le Médium pour batterie reggae.
7 Rock Kit/2 Permet d'ajouter de la réverbération à la caisse claire ou aux cymbales sans affecter le grave.
8 MalletPerc Cet effet souligne la percussion de type maillet.
9 Slap Réverbération avec un Pre-Delay court, accentuant les basses fréquences.
10 Afro Drums Réverbération conscience pour percussion de type african.
11 Bells Effet axé sur l'aigu, idéal pour cloches.

7.ENSEMBLE

1 Strings Réverbération conçue pour cordes.
2 Brass Réverbération concue pour ensembles de cuivres.
3 Piano Réverbération chaude et vaste, ideale pour solos de piano.
4 Winds Réverbération concue pour instruments en bois à vent.
5 Synth/1 Réverbération conçue pour synthétiser.
6 Solo Strings Réverbération concue pour instruments à cordes solos.
7 Jazz Organ ...Réverbération légère mettant le son d'orgue en avant.
8 Chorus Large réverbération pour choeurs.
9 Solo Winds Réverbération en sourdine, ideale pour solos d'instruments à vent.
10 Church Organ ... Réverbération concue pour ajouter un sentiment d'espace à la musique d'orgue.
11 Synth/2 Superbe réverbération pour synthétiser.

8. POWER

1 Kick/1 Souligne l'impact du corps de la grossse caisse.
2 Kick/2 Augmente la taille perché de l'image de la grossse caisse.
3 Snare/1........... Accentue le son du corps de la caisse claire.
4 Snare/2 Ajoute une réverbération brillante au son de caisse claire.
5 Toms/1 Conçue pour les toms bas et les toms reposant sur le sol.
6 Toms/2 Souligne le medium des toms.
7 Hand Perc Idéale pour percussion manuelle.
8 DistGtr/1 Conçue pour un son de guitare avec distorsion avec un caractère rappelant clairrement une pédale d'effet.
9 DistGtr/2 Conçue pour un son de guitare avec distorsion avec un caractère brillant.
10 Vocal/1 Augmente la puissance d'impact de la voix.
11 Vocal/2 Idéale pour le chant de type ballade.

Contient des effets uniques de retard (Delay) et des effets combinés permettant d'allier l'effet de retard à un autre effet. Les effets combinés repérés par un "+" sont constitués de deux effets branchés en série. Les effets combinés marqués d'un "/" utilisent deux effets en parallèle pour le canal gauche et droit.

1 ST DLY		(STEREO DELAY) Effet Delay stéréo avec un temps de retard maximum pouvant aller jusqu'à 1486 ms.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	High Damp	Time[x 100] [TAP]	Time[x 1] [TAP]	Feedback
Description	Règle la quantité d'atténuation des aigus dans le registre aigu.	Règle le temps de retard par pas de 100 ms.	Règle le temps de retard par pas de 1 ms.	Règle le nombre de répétitions du son retardé. Pour des valeurs négatives, vous obtenez un feedback croisé.	ON TAP	WET MUTE
Plage de réglage	1 - 11	0 - 14	0 - 99	-15 - 15
2 MN DLY		(MONO DELAY) Effet Delay monaural avec un temps de retard maximum pouvant aller jusqu'à 2972 ms.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	High Damp	Time[x 100] [TAP]	Time[x 1] [TAP]	Feedback
Description	Règle la quantité d'atténuation des aigus dans le registre aigu.	Règue le temps de retard par pas de 100 ms.	Règue le temps de retard par pas de 1 ms.	Règue le nombre de répétitions du son retardé.	ON TAP	WET MUTE
Plage de réglage	1 - 11	0 - 29	0 - 99	0 - 30
3 PAN DLY		(AUTO PANNING DELAY) Effet Delay monaural avec panoramaque automatique (auto-pan).
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Depth	Rate [TAP]	Time[x 10]	Feedback
Description	Règue la profondeur de l'effet pan automatique.	Ajuste la vitesse de l'effet pan automatique.	Règue le temps de retard par pas de 10 ms (max. 990 ms).	Règue le nombre de répétitions du son retardé.	ON TAP	WET MUTE
Plage de réglage	1 - 11	1 - 50	1 - 99	0 - 30
4 RHYTHM		(RHYTHMIC DELAY) Il s'agit d'un effet Delay monaural pour lequel le temps de retard peut être définir en valeur BPM et en valeur de note. Si le paramètre de réception d'horloge MIDI est réalisé sur "on", cet effet reçoit toujours le signal d'horloge MIDI.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Beat	BPM[x 10] [TAP]	BPM[x 1] [TAP]	Feedback
Description	Définit le temps de retard via une valeur de note (voyez ci-dessous).	Règue la valeur BPM par pas de 10 battements (plage de réglage: 41 - 250).	Règue la valeur BPM par pas de 1 battement.	Règue le nombre de répétitions du son retardé.	ON TAP	WET MUTE
Plage de réglage	1 - 11	4 - 25	0 - 9	0 - 30

Beat

1: Triple croche

2: Triolet de doubles croches

3:Double croche

4: Triolet de croches

7: Triolet de noires 8: Croche pointée

9: Noire

10: Noire pointee

11:Blanche

5 CHO+DLY		Cet effet combine en série un effet Chorus et un effet Delay.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Chorus Mix	Chorus Depth	Delay Time[x 10]	Delay Feedback
Description	Détermine la balance de signal sec et de signal de Chorus.	Règle la profondeur de modulation de l'effect Chorus.	Règle le temps de retard par pas de 10 ms (75: 743 ms).	Règle le nombre de répétitions du son retardé.		WET MUTE
Plage de réglage	1 - 11	1 - 30	1 - 75	0 - 30
6 DLY+FLG		Cet effet combine en série un effet Delay et un effet Flanger.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Flanger Feedback	Flanger Rate [TAP]	Delay Time[x 10]	Delay Feedback
Description	Détermine la quantité de réinjection de Flanger.	Ajuste la vitesse de modulation du Flanger.	Règle le temps de retard par pas de 10 ms (75: 743ms).	Règle le nombre de répétitions du son retardé.	ON TAP	WET MUTE
Plage de réglage	1 - 11	1 - 50	1 - 75	0 - 30
7 DLY+REV		Cet effet combine en série un effet Delay et un effet de réverbération.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Reverb Mix	Reverb Time	Delay Time[x 10]	Delay Feedback
Description	Détermine la balance de signal sec et de signal réverbéré.	Règle le temps de réverbération.	Règle le temps de retard par pas de 10 ms (75: 743 ms).	Règle le nombre de répétitions du son retardé.		WET MUTE
Plage de réglage	1 - 11	1 - 30	1 - 75	0 - 30
8 DLY/REV		Cet effet combine en parallèle un Delay et une réverbération. Le canal gaucheporte l'effet Delay et le canal droit l'effet de réverbération.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Reverb Mix	Reverb Time	Delay Time[x 10]	Delay Feedback
Description	Détermine la balance de signal sec et de signal réverbéré.	Règle le temps de réverbération.	Règle letemps de retard par pas de 10 ms (75: 743 ms).	Règle le nombre de répétitions du son retardé.		WET MUTE
Plage de réglage	1 - 11	1 - 30	1 - 75	0 - 30

Banque EFFECTS

Contient des effets uniques de modulation et des effets combinés qui utilisent deux effets simultanément. Les effets combinés repérés par un "+" sont constitués de deux effets branchés en série. Les effets combinés marqués d'un "/"utilisent deux effets en parallèle pour le canal gauche et droit.

1 PITCH		Effet Pitch Shifter stérisq qui ajoute un composant transposé au son original.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Tone	Pitch	Fine	Shift
Description	Ajusté le timbre de l'effet.	Détermine l'intervalle de transposition en demi-tons.	Permet d'effectuer un réglage fin de la hauteur.	Détermine la direction de la transposition (vers le haut ou vers le bas).		WET MUTE
Plage de réglage	1 - 11	0 - 24	-10 - +10	dn, UP
2 CHORUS		Chorus stérisq avec trois voix par canal.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Tone	Depth	Rate	Pre Delay
Description	Ajusté le timbre de l'effet.	Détermine la profondeur de modulation de hauteur.	Détermine la vitesse de modulation de hauteur.	Détermine le temps de retard initial.		WET MUTE
Plage de réglage	1 - 11	1 - 30	1 - 50	1 - 30
3 FLANGER		Flanger stérisq à large plage.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Feedback	Depth	Rate [TAP]	Manual
Description	Détermine la quantité de réinjection de Flanger.	Détermine la profondeur de l'effet.	Détermine la vitesse de modulation du Flanger.	Règle la bande passante de l'effet de filtré.		WET MUTE
Plage de réglage	1 - 11	0 - 30	1 - 50	1 - 30
4 PHASER		Phaser avec une fluctuation prononcée.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Stage	Depth	Rate [TAP]	Feedback
Description	Définit le nombre d'étages du Phaser ainsi que la phase. 1 - 5: 4, 6, 8, 10 (phase normale) 6 - 11: 4, 6, 8, 10, 12, 16 (phase opposée)	Détermine la profondeur de la fluctuation.	Détermine la vitesse de fluctuation du Phaser.	Détermine la quantité de réinjection de Phaser.		WET MUTE
Plage de réglage	1 - 11	1 - 30	1 - 50	0 - 30

Effet allant du trémolo au changement automatique du son dans l'image stéreo (auto-pan).

5 TRM-PAN

Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Width		Depth	Rate [TAP]	Clip
Description	Si vous tournez la commande vers la gauche, vous obtenez un effet trémolo. Tournez-la vers la droite pour obtenir un effet Pan automatique avec une plage plus vaste.		Détermine la profondeur de l'effet auto-pan.	Ajuste la vitesse du trémolo/pan automatique.	Règle l'aspect de la forme d'onde du LFO contrôlant la modulation.	ON TAP	WET MUTE
Plage de réglage	1 - 11		1 - 10	1 - 50	0 - 10
6 CHO+REV		Combinaison en série d'un Chorus et d'une réverbération.					↓↑ S/R
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Reverb Mix		Reverb Time	Chorus Depth	Chorus Mix
Description	Détermine la balance de signal sec et de signal réverbéré.		Règle le temps de réverbération.	Ajuste la profondeur de modulation de Chorus.	Détermine la balance de signal sec et de signal de Chorus.		WET MUTE
Plage de réglage	1 - 11		1 - 30	1 - 30	0 - 99
7 FLG+REV		Combinaison en série d'un Flanger et d'une réverbération.					↓↑ S/R
Les paramètres sont identiques à ceux de l'effect "8 FLG/REV".
8 FLG/REV		Combinaison en parallèle d'un Flanger et d'une réverbération. Le canal gauche porte l'effect Flanger et le canal droit l'effect de réverbération.					↓↑ S/R
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Reverb Mix		Reverb Time	Flanger Rate [TAP]	Flanger Feedback
Description	Détermine la balance de signal sec et de signal réverbéré.		Règle le temps de réverbération.	Détermine la vitesse de fluctuation du Flanger.	Détermine la quantité de réinjection de Flanger.	ON TAP	WET MUTE
Plage de réglage	1 - 11		1 - 30	1 - 50	0 - 30

Banque SFX

Cette banque propose des effets spéciaux tels qu'un effet VOCODER et un modulator en boucle.

1 VOCODER		Cet effet vous permet d'utiliser un microphone branché à l'entrée MIC IN pour contrôler le signal provenant d'un synthétiseur et arrivant à l'entrée INPUT L.
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Band/Attack		Chorus Mix	Distortion	Sens
Description	Sélectionne le nombre de bandes de filtré pour le VOCODER ainsi que la vitesse de réponse. 1 - 5: 18 bandes, 6 - 11: 10 bandes (des valeurs basses correspondant à une attaque plus rapide)		Détermine la balance de signal sec et de signal de Chorus.	Détermine le niveau de distorsion.	Détermine la sensibilité du VOCODER.		WET MUTE
Plage de réglage	1 - 11		0 - 10	0 - 10	1 - 30
2 RING-MOD		Il s'agit d'un Ring Modulator (modulateur en boucle) avec un retard bref.
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Delay Mode		Frequency	EQ Low	EQ High
Description	Change le mode de retard.		Change la fréquence de modulation du signal d'entrée.	Règle l'accentuation/ l'atténuation d'égalisation des graves.	Règle l'accentuation/ l'atténuation d'égalisation des aigus.		WET MUTE
Plage de réglage	1 - 11		1 - 50	-12 - 12	-12 - 12
3 TIME TRIP		Cet effet change le temps de retard en fonction de l'intensité du signal d'entrée.
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Depth		Sensitivity	Feedback	Feedback Polarity
Description	Définit la plage de changement du temps de retard.		Règle la sensibilité de changement du temps de retard.	Définit le nombre de répétitions du son retardé.	Définit la polarité de réinjection. -1: phase inverse, 1: phase normale		WET MUTE
Plage de réglage	1 - 11		1 - 50	0 - 30	-1, 1

4 PIT-DLY		Cet effet comprend un Pitch Shifter intégré à la boucle de réinjection.
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP
Paramètre	Feedback		Delay TIME[x 10]	Pitch	Pitch Goal
Description	Définit la quantité du signal de réinjection.		Règle le temps de retard par pas de 10 ms (75: 743 ms).	Définit la valeur de transposition. A la valeur maximum (30), la valeur de transposition correspond au réglage Pitch Goal.	Détermine l'intervalle de transposition en demi-tons.
Plage de réglage	1 - 11		1 - 75	0 - 30	-12 - 12
5 ROTARY		Simule un haut-parleur rotatif tournant de manière mécanique.
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP
Paramètre	Drive		Speed 1	Speed 2 [TAP]	Speed Select
Description	Ajuste la distorsion.		Règle la vitesse de rotation 1.	Règle la vitesse de rotation 2.	Passe de la vitesse 1 (S1) à la vitesse 2 (S2).	ON TAP
Plage de réglage	1 - 11		1 - 50	1 - 50	S1, S2
6 DIMENSION		Ces effets contrôlent la dispersion spatiale du son.
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP
Paramètre	Character		Reverb Time	EQ Low	EQ High
Description	Définit le caractère. (Voyez le tableau.)		Règle le temps de réverbération.	Règle l'accentuation/ l'atténuation d'égalisation des graves.	Règle l'accentuation/ l'atténuation d'égalisation des aigus.
Plage de réglage	1 - 11		1 - 30	-12 - 12	-12 - 12

Tableau des caractères DIMENSION

1 Super Wide Souligne la dispersion stéreo des sources musicales.
2 Stereo Mono ... Change la localisation du son et passer de stére à mono.
3 Left Right Change la localisation du son de gauche à droite.
4 Right Left Change la localisation du son de droite à gauche.
5 Big Delay Effet avec un long Pre-Delay permettant de creer une impression de vaste espace.

6 Mono Stereo ... Change la localisation du son et passe de mono à stéreo.
7 StereoMids Cée une large impression d'expansion du medium.
8 Huge Bass ....... Cree une impression d'expansion du grave..
9 Ping-Pong Réverbération rebondissant de gauche à droite et de droite à gauche.
10 Bass/Treble ... Ajoute de la réverbération au grave et à l'aigu.
11 Millennium Creme un vaste espace de réverbération.

7 GATE REV		Effet spécial de réverbération Gate dans lequel la réverbération est brusquement coupée par une porte				↓↑ S/R
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Threshold	Reverb Time	EQ Low	EQ High
Description	Règle la sensibilité de la porte.	Règle le temps de réverbération.	Règle l'accentuation/ l'atténuation d'égalisation des graves.	Règle l'accentuation/ l'atténuation d'égalisation des aigus.			WET MUTE
Plage de réglage	1 - 11	1 - 30	-12 - 12	-12 - 12
8 RVS REV		(REVERSE REVERB) Produit un effet similaire à celui obtenu lorsqu'une bande tourne à l'envers.				↓↑ S/R
Commande	EDIT 1		EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Threshold	Reverb Time	EQ Low	EQ High
Description	Détermine la sensibilité de l'effet, soit le niveau à partir duquel la réverbération est appliquée.	Règle le temps de réverbération.	Règle l'accentuation/ l'atténuation d'égalisation des graves.	Règle l'accentuation/ l'atténuation d'égalisation des aigus.			WET MUTE
Plage de réglage	1 - 11	1 - 30	-12 - 12	-12 - 11

Cette banque contient principalement des effets conçus pour effectuer diverstraitements sur des sources stéreo. Lo-Fi dégrade volunteered la qualité du son afin de creer un effet spécial. ISOLATOR divise le signal en trois bandes dont vous pouvez régler séparément le niveau. Cette banque sera par exemple très utile pour le travail de mixage sur 2 pistes ou pour le travail de DJ.

1 Lo-Fi EFX		Effet spécial concu specialément pour dégrader la qualité du son.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Character	Color	Distortion	Tone
Description	Change graduelflement le caractère du filtre.	Ajuste la couleur du son.	Ajuste la distorsion.	Ajuste le timbre de l'effet.		WET MUTE
Plage de réglage	1 - 11	1 - 10	1 - 10	1 - 20
2 ISOLATOR		Cet effet divise le signal en trois bandes et permet de régler le niveau pour chacune des bandes.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Character	Low Mix	Mid Mix	High Mix
Description	Ajuste la fréquence de transition.	Régle le niveau de la bande des graves.	Régle le niveau de la bande des Médiums.	Régle le niveau de la bande des aigus.		WET MUTE
Plage de réglage	1 - 11	0 - 99	0 - 99	0 - 99
3 COMB		(COMB FILTER) Cet effet applique un filtre en peigne (Comb) au signal d'entrée.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Response	Range	Frequency	Feedback
Description	Ajuste la vitesse de réponse pour le changement du paramètre Frequency.	Définit la plage de réglage du paramètre Frequency.	Ajuste la fréquence du filtre en peigne.	Définit la quantité du signal de réinjection.		WET MUTE
Plage de réglage	1 - 11	1 - 40	1 - 30	0 - 30
4 STEP CRY		Cet effet utilise des filtres afin de conférer au son un effet d'étage.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Wave Balance	Depth	Step Rate [TAP]	Resonance
Description	Des valeurs basses produits un effet CRY (Wah) plus prononcé, tandis que des valeurs élevées produits un effet STEP (d' étage) plus marqué.	Ajuste la profondeur de l'effet.	Ajuste la fréquence de l'effet d'étage.	Ajuste l'intensité de l'effet.	ON TAP	WET MUTE
Plage de réglage	1 - 11	1 - 30	1 - 50	1 - 10
5 RÉSONANCE		Effet de filtre avec composant de résonance.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Resonance	Sensitivity	LFO Rate [TAP]	LFO Depth
Description	Ajuste la résonance.	Ajuste la sensibilité du filtre part rapport au signal d'entrée.	Ajuste la vitesse du LFO.	Ajuste la plage de modulation du LFO.	ON TAP	WET MUTE
Plage de réglage	1 - 11	1 - 30	1 - 50	0 - 30
6 LPF		(LOW PASS FILTER) Filtre laissant passer uniquement les composants de fréquence grave du signal.
7 BPF		(BAND PASS FILTER) Filtre laissant passer uniquement les composants de fréquence moyenne du signal.
8 HPF		(HIGH PASS FILTER) Filtre laissant passer uniquement les composants de fréquence aiguée du signal.
"6 LPF", "7 BPF" et "8 HPF" disposent de paramètres identiques.
Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Resonance	Frequency	LFO Rate [TAP]	LFO Depth
Description	Ajuste la résonance.	Ajuste la fréquence de coupure.	Ajuste la vitesse du LFO.	Ajuste la plage de modulation du LFO.	ON TAP	WET MUTE
Plage de réglage	1 - 11	1 - 30	1 - 50	0 - 30

Les effets de mixage de cette banque viennent à point pour déterminer l'atmosphère générale d'un morceau lors du mixage final (mixage de toutes les pistes sur deux pistes stéreo) ou de la masterérisation (ajustement précis du son et du volume sur un mélange final stéreo).

Il vautieuxutiliserleseffetde cette banque enreglantlacommandeMIXsur99,de sorta ne produces que le signal d'effet (WET).

1 FINAL
(FINAL MASTER) Cet effet combine en série un égaliseur à 4 bandes et un comprisseur à 3 bandes.

Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Character	Low MIX	Mid MIX	High MIX
Description	Sélectionne la compression et le type d'égalisation (voyez le tableau).	Règle le niveau des graves sur -∞ ou -24,5 à 0 dB (par pas de 0,5 dB) 50: 0 dB	Règle le niveau des médiums sur -∞ ou -24,5 à 0 dB (par pas de 0,5 dB) 50: 0 dB	Règle le niveau des aigus -∞ ou -24,5 à 0 dB (par pas de 0,5 dB) 50: 0 dB		DRY THRU
Plage de réglage	1 - 11	0 - 50	0 - 50	0 - 50

Tableau de caractéristiques FINAL

1 Drum Punch... Confere plus de punch au son de batterie.
2 Dance Mix. Génére le grave d'une piste de danse.
3 Pushy Pop Rend un morceau populaire plus puissant.
4 Rock Shape... ... Ajoute une note de rock.
5 MP3 Enhancer... Eclaircit un son etouffé.

6 Vocal Boost Ramène le chant vers l'avant.
7 Low End Comp... Compression du grave uniquement.
8 Mid Range Comp.... Compression du medium uniquement.
9 Hi End Comp Compression de l'aigu uniquement.
10 Walkie Talkie ............ Accentuation du medium.
11 Maximum. Augmente le niveau de pression sonore global.

2 POWER
(POWER BOOST) Effet de mixage final qui souligne laasse et donne un punch puissant au son.

Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Reverb Character	Reverb Time	Reverb Mix	Intensity
Description	Sélectionne divers types de réverbération (voyez le tableau à la page suivante).	Règle le temps de réverbération.	Détermine la balance de signal sec et de signal réverbéré.	Ajuste l'accentuation de laasse.		DRY THRU
Plage de réglage	1 - 11	1 - 30	0 - 99	0 - 15

3 WIDE
(WIDE IMAGE) Effet de mixage final qui accentue la plage stéreo gauche/droite.

Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Reverb Character	Reverb Time	Reverb Mix	Intensity
Description	Sélectionne divers types de réverbération (voyez le tableau à la page suivante).	Règle le temps de réverbération.	Détermine la balance de signal sec et de signal réverbéré.	Ajuste la plage stéreo gauche/droite.		DRY THRU
Plage de réglage	1 - 11	1 - 30	0 - 99	0 - 15

4 BOOST
BOOST EQ) Effet de mixage final qui confère un grave serré et un aigu nerveux.

Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Reverb Character	Reverb Time	Reverb Mix	Intensity
Description	Sélectionne divers types de réverbération (voyez le tableau à la page suivante).	Règle le temps de réverbération.	Détermine la balance de signal sec et de signal réverbéré.	Ajuste le volume des graves/des aigus.		DRY THRU
Plage de réglage	1 - 11	1 - 30	0 - 99	0 - 15

5 VOCAL
(VOCAL PRESENCE) Effet de mixage final qui fait reassertir la souplesse et la chaleur du chant.

Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Reverb Character	Reverb Time	Reverb Mix	Intensity
Description	Sélectionne divers types de réverbération (voyez le tableau à la page suivante).	Règle le temps de réverbération.	Détermine la balance de signal sec et de signal réverbéré.	Ajuste la bande permettant d'améliorer la clarté et d'accentuer la richesse du chant.		DRY THRU
Plage de réglage	1 - 11	1 - 30	0 - 99	0 - 15

■Tableau de types de réverbération POWER, WIDE, BOOST, VOCALWIDE, BOOST, VOCAL

1 Warm Hall. Réverbération de salle chaleuruse
2 Normal Hall…… Réverbération de salle normale
3 Clear Hall. Réverbération de salle claire
4 Warm Room... Réverbération de chambre chaleuruse
5 Normal Room... Rereverbération de chambre chaleuruse
6 Clear Room... Rereverbation de chambre claire

7 Warm Plate .Réverbération de plaque chaleuruse
8 Normal Plate. Réverbération de plaque normale
9 Clear Plate……Réverbération de plaque claire
10 Warm Ambience... Ambiance chaleuruse
11 Clear Ambience... Ambiance claire

6 COMP-LIM

Cet effet permet de maintainir les niveaux des signaux dans une certaine plage. Le compresseur augmente le niveau des signaux se trouvant sous un certain seul et réduit le niveau des signaux très forts. Le limiteur se borne à limiter le niveau des signaux très élevés.

7 MIC SIM

Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Character	Threshold	EQ Low	EQ High
Description	Choisit le type d'effet et règle le temps d'étouffement. 1 - 6: Compresseur 7 - 11: Limiteur (des valeurs plus élevées entraînant un temps d'étouffement plus long)	Détermine le niveau auquel le compresseur/limitectur devient actif.	Ajuste l'accentuation/ l'atténuation d'égalisation des graves.	Ajuste l'accentuation/ l'atténuation d'égalisation des aigus.		DRY THRU
Plage de réglage	1 - 11	1 - 16	-12 - +12	-12 - +12

(MIC SIMULATOR) Simule les caractéristiques d'un microphone à condensateur de haute qualité tout en utilisant un simple microphone dynamique.

8 CABI SIM

Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Character	Threshold	EQ Low	EQ High
Description	Choisit le caractère du microphone et le degré d'accentuation (Enhancer) de l'aigu. 1 - 6: Pour le chant 7 - 11: Pour la musique instrumentale (des valeurs plus élevées entraînant une accentuation de l'aigu plus prononcée)	Permet de régler le niveau seuil.	Ajuste l'accentuation/ l'atténuation d'égalisation des graves.	Ajuste l'accentuation/ l'atténuation d'égalisation des aigus.		DRY THRU
Plage de réglage	1 - 11	1 - 16	-12 - +12	-12 - +12

(CABINET SIMULATOR) Ajoute les caractéristiques sonores d'un boîtier d'amplificateur au son d'une guitare électrique.

Commande	EDIT 1	EDIT 2	EDIT 3	EDIT 4	TAP	BYPASS
Paramètre	Character	Presence	EQ Low	EQ High
Description	Permet de spécifique le caractère de l'amplificateur et de déterminer àquel point le haut-parleur influence le son.1 - 6: COMBO7 - 11: STACK (plus les chiffres sont élevés, plus le haut-parleur influence le son)	Ajuste le niveau des ultra-hautes fréquences.	Ajuste l'accentuation/ l'atténuation d'égalisation des graves.	Ajuste l'accentuation/ l'atténuation d'égalisation des aigus.		DRYTHRU
Plage de réglage	1 - 11	1 - 16	-12 - +12	-12 - +12

- Listede patches

No.	Nom	Commentaire	Effet
01	Orchestral Hall	Réverbération de grande salle pour ensembles	HALL
02	Tile Chamber	Réverbération brève et brillante pour batterie	ROOM
03	Cathedral	Réverbération riches et longue pour chant	HALL
04	132-BPM Delay	Delay de croches pointées, 132 BPM	RHYTHM
05	Panning Delay	Delay auto-pan de 200 ms	PAN DLY
06	Delay + Reverb	Delay -> reverb pour le chant	DLY+REV
07	Slow Chorus	Chorus profond pour piano électrique	CHORUS
08	LFO Flange	Flanger profond et lent pour motif rythmique	FLANGER
09	Synth Harmony	Ajoute une harmonie de 5 demi-tons vers le bas	PITCH
10	Pulsar	Trémolo dur et intense pour synthé	TRM-PAN
11	Wow!	Wah très résonant	BPF
12	Endless Plate	Réverbération ultra-longue	PLATE
13	Extreme Bipolar	Grave et aigu uniquement	ISOLATOR
14	Mono -> Stereo	Épaissit des cuivres	DIMENSION
15	Mess It Up	Dégradation Lo-Fi	Lo-Fi EFX
16	WalkieTalkie	Effet de son radio pour parole	FINAL
17	Sharp Gated Verb	Assombrit la batterie	GATE REV
18	Gunshot	Son de coup de feu	PIT-DLY
19	Medium Concert Hall	Réverbération de salle moyenne pour piano	HALL
20	Small Bright Hall	Réverbération de petite salle pour guitare acoustique	HALL
21	Gymnasium	Grande réverbération spéciale	HALL
22	Midrange Hall	Réverbération de salle de récital	HALL
23	Small Chamber	Réverbération de petite chambre	ROOM
24	Big Wooden Room	Réverbération de grande,chambre pour percussions de mains	ROOM
25	Glass Room	Réverbération de chambre pour section de cuivres	ROOM
26	Large Warm Room	Réverbération de chambre chaleuruse	ROOM
27	Guitar Space	Allège le son de guitare avec distorsion	ROOM
28	Lyrical	Riche réverbération de plaque	PLATE
29	Boomer	Réverbération de plaque passe-bas pour grosse caisse	PLATE
30	Slap Plate	Rend la caisse claire plus brillante	PLATE
31	High-pass Plate	Réverbération sans basse	PLATE
32	Midrange Plate	Réverbération de plaque claire	PLATE
33	Vocal Chant	Réverbération pour chant solo	VOCAL
34	Male Ballad	Réverbération plus profonde pour voix d'homme	VOCAL
35	Female Rock	Réverbération vocale pour voix de femme	VOCAL
36	Vocal Enhancer	Avive une voix de soliste	VOCAL
37	Choir Verb	Réverbération vocale pour chêur	VOCAL
38	Rock Mix	Réverbération ambiente avec moins de grave	AMBIENCE
39	Hip Hop Ambience	Réverbération avec accentuation du grave	AMBIENCE
40	Synth Verb	Réverbération très brillante pour claviers	AMBIENCE
41	Reggae Mix	Réverbération ambiente dans le Médium	AMBIENCE
42	New Age Ambience	Réverbération brillante et ouverte	AMBIENCE
43	Percussion Slap	Réverbération Slap brève pour percussion de mains	PERCUSSION
44	Rock Kit	Réverbération ambiente pour batterie	PERCUSSION
45	Beat Space	Réverbération Slap pour parties rythmiques	PERCUSSION
46	Latin Percussion	Bonne ambiance pour bongo	PERCUSSION
47	Mallet Percussion	Réverbération ambiente pour marimba	PERCUSSION
48	Big Piano Verb	Superbe réverbération pour ballades lentes	ENSEMBLE
49	String Texture	Épaissit les sons de cordes d'un synthé	ENSEMBLE
50	Church Organ	Crée de l'espace pour argue à tuyaux	ENSEMBLE
51	Bright Snare Smack	Réverbération pour caisse claire	POWER
52	Power Kick	Ajoute de la vitalité à la grossse caisse	POWER
53	Power Guitar	Épaissit le son de guitare crunch	POWER
54	Vocal Power	Réverbération brève et épaissé pour voix	POWER
55	Ping Pong Verb	Idéal avec un instrument métodique solo	DIMENSION
56	Smooth Gated Verb	Éclaircit la batterie	GATE REV
57	Long Reverse Verb	Accentue le grave de la grossse caisse	RVS REV
58	Short Reverse Verb	Réverbération excentrique pour batterie	RVS REV
59	Early Reflection 1	Réflexion de piece accentuant le son de batterie	AMBIENCE
60	Early Reflection 2	Premières réflexions d'une petite pièce	ROOM
61	Chorus + Reverb	Chorus -> reverb pour enrichir la voix	CHO+REV
62	Delay/Reverb	Delay sur canal L et réverb sur canal R	DLY/REV
63	Chorus + Delay	Chorus -> delay pour synthé	CHO+DLY
64	Flange + Reverb	Flanger -> reverb pour synthé solo	FLG+REV
65	Delay + Flange	Delay -> flanger éclaircissant le synthé	DLY+FLG
66	Stereo Delay	Delay de 300 ms avec moins d'atténuation	ST DLY
67	Mono Delay	Delay de 500 ms avec atténuation de l'aigu	MN DLY
68	112-BPM Delay	Delay de doubles croches, 112 BPM	RHYTHM
69	Active Chorus	Chorus pour cordes	CHORUS
70	Manual Flange	Accentue les harmoniques supérieures	FLANGER
71	12 string	Pitch Shift d'1 octave vers le bas	PITCH
72	Swirly	Auto-pan lent et large	TRM-PAN
73	Juicy Phase	Phaser pour guitare électrique claire	PHASER
74	Deep Purple	Haut-parleur rotatif avec distorsion	ROTARY
75	Filter Pulse	Filtre passer-bas 124 BPM	LPF
76	Slow Sweep	Filtre passer-bas de haute résonance	LPF
77	Telephone	Filtre passer-haut créé une voix de téléphone	HPF
78	Isolate Midrange	Ne laisse que le Médium	ISOLATOR
79	Isolate Lows	Ne laisse que le grave	ISOLATOR
80	Resonance	Filtre à résonance pour batterie	RESONANCE
81	Cry Mary	Wah à paliers pour basse synthé	STEP CRY
82	Pedal Tone	Filtre à peigne	COMB
83	Robot Voice	Vocoder	VOCODER
84	Kookyman	Effet irréel	TIME TRIP
85	Ring Modulator	Ajoute une note décalée aux temps	RING-MOD
86	Power Boost	Épaissit un son rock MIDI	POWER BOOST
87	Wide Image	Donne l'impression de stéréo	WIDE
88	Boost EQ	Muscle le mixage	BOOST
89	Vocal Presence	Ajoute une ambiance au mixage	VOCAL PRESENCE
90	Rock Shape	Compression multi-bande pour mixage rock	FINAL
91	Dance Bass	Mord le sol	FINAL
92	MAXIMUM	Extrait toute la puissance de la bande	FINAL
93	Vocal Boost	Fait ressortir le chant	FINAL
94	MP3 Enhancer	Donne du punch aux données audio comprimées	FINAL
95	Punch It Up	Compresseur de base	COMP·LIM
96	Compressor w/EQ	Accentue l'aigu et le grave	COMP·LIM
97	Mic Simulator	Simule un micro à condensateur	MIC SIM
98	Mic Sim w/enhance	Simulateur de micro de qualité	MIC SIM
99	Detailed Near Fields	Simulation d'enceinte 1	CABI SIM
00	Detailed Room Monitors	Simulation d'enceinte 2	CABI SIM

En cas de problème

Symptôme	Vérification	Solution
Pas de son ou volume extrémement bas.	·La source sonore est-elle correctement branchée aux entrées INPUT et les sorties OUTPUT sont-elles bien branchées au matériel de reproduction?	Suívez les instructions données sous "Connexions".
	·Les cables blindés utilisés pour les connexions ne sont-ils pas endommagés?	Remplacez les cables blindés si nécessaire.
	·La source sonore et le système de reproduction fonctionnement-ils normalment? Le volume est-il bien réglé?	Vérifiez tous les éléments et réglez le volume à un niveau adéquat.
	·Le réglage des commandes INPUT et OUTPUT du RFX-2000 est-il correct?	Réglez correctement les commandes en suivant les instructions données sous "Essayer les effets".
	·Avez-vous branché un microphone à l'entrée INPUT en face arrêté?	Branchez le microphone à l'entrée MIC IN en face avant.
	·L'appareil est-il en mode de contournement et la commande MIX est-elle tournée à bout de course en position WET?	Ramenez la commande MIX vers la position DRY.
	·Le réglage de la commande EDIT 1 - 4 entraine-t-il une coupure du son?	Tournez la commande EDIT 1 - 4 vers la droite.
	·Le commutateur MIC ON/OFF est-il réglé sur OFF?	Pour utiliser un micro branché au connecteur MIC IN, le commutateur MIC ON/OFF doit être réglé sur ON.
Le signal d'entrée est décomposé ou satured.	·Avez-vous branché un apparéil ligne comme un synthétiseur au connecteur MIC IN en face avant?	La sensibilité du connecteur MIC IN est optimisée pour des microphones. Branchez les apparéils de niveau ligne aux entrées INPUT en face arrêté.
	·Le niveau d'entrée est-il trop élevé?	Amenez la commande INPUT sur une positionADFQuate de sorte à ce que le témoin CLIP ne s'allume pas lors des créées de signal.
Pas de signal d'effet.	·Le mode de contournement du RFX-2000 est-il activé?	Annulez le mode de contournement.
	·Avez-vous branché le mauvais commutateur au pied?	Servez-vous exclusivement du ZOOM FS01.

CONSIGNES DE SECURITE

Dans ce manuel, des symboles sont employés pour signaler les messages d'alerte et précautions à生存 pour prévenir les accidents. Leur signification est la suivante:

Ce symbole signale des explications concernant des dangers extrêmes. Si vous l'ignorez et utilisez mal votre apparéil, vous encourez des risques de graves blessures ou même de mort.

Ce symbole signale des explications concernant des facteurs de danger. Si vous l'ignorez et utilisez mal votre apparéil, vous risquez des dommages corporels et matériels.

Veuillez suivre les consignes de sécurité et précautions d'emploi pour utiliser sans danger le RFX-2200.

A propos de l'alimentation

• Ne connectez l'ampli qu'à des prises secteur de 100 - 120 V ou 220 - 240 V 50/60Hz (selon la tension pour laquelle est prévu l'ampli; reférez-vous à sa face arrêté).
• Mettez l'appareil à la terre en reliant la borne de terre de la prise de courant à une bonne terre externe. Ne vous servez pas des canalisation d'eau ou de gaz, de cable téléphonique ou de paratonnerre pour la mise à la terre afin d'éviter tout risque d'électrocution ou d'explosion.
• En cas d'orage ou de non-utilisation prolongée, débranchez le cable d'alimentation de la prise de courant.
• Evitez de pincer le cable d'alimentation, de le tordre ou de le comprimer sous des objets lourds.

Environnement

Evitez d'utiliser votre RFX-2200 dans des conditions ou il est exposé à des:

• Températures extrêmes
• Sources de chaleur telles que des radiateurs ou autre type de chauffage.
• Forte humidité ou condensation
• Poussieres excessives ou sable
• Vibrations excessives ou chocs

Laissez assez de place autour de l'appareil pour lui assurer une bonne ventilation.

Nebloquezpaslesorificesdeventilation(avecdesjournauxouresrideaux,parexampie).

Maniement

• Ne placez pas de recipients pleins de liquide, comme des vases, sur le RFX-2200 car cela peut provoquer

une électrocution.

• Ne placez pas de flammes nues telles que des bougies sur le RFX-2200 pour éviter tout risque d'incendie.

Le RFX-2200 est un instrument de précision. N'exerce pas de force excessive sur ses boutons et commandes. Ne le laissez pas tomber, et ne le soumettez pas à des chocs ou pressions excessives.

Modifications

N'ouvrez jamais l'enceinte du RFX-2200 et ne modifie ce produit en aucune façon car cela pourrait l'endommager.

Volume

N'utilise pas le RFX-2200 à fort volume durant une longue période car cela pourrait entraîner des troubles auditifs.

Connexion des cables et prises d'entrée/sorting

Vous devez toujours éteindre le RFX-2200 et tout autre équipement avant de connecter ou déconnecter tout cable. Veillez aussi à déconnecter tous les cables et le cordon d'alimentation avant de déplacer le RFX-2200.

Précautions d'emploi

Interférence électrique

Pour des raisons de sécurité, le RFX-2200 a été conçu en vue d'une protection maxiimale contre l'émission de radiations electromagnétiques par l'appareil et d'une protection contre les interférences externes. Toutefois, ne placez pas un équipement très sensible aux interférences ou émettant de puissantes ondes electromagnétiques pres du RFX-2200, le risque d'interfERENCE ne pouvant alors pas être totalement écARTe.

Dans tout apparéil à commande numérique, RFX-2200 compris, les interférences électromagnétiques peuvent causeur de mauvais fonctionnements et ALTERER ou détruire des données. Vous doivent vous efforcer de minimiser ce risque.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer le RFX-2200. Si nécessaire, humidifiez légèrement le chiffon. N'employez pas de nettoyant abrasif, de cire ou solvants (tehs que diluant pour peinture ou alcool de nettoyage), car cela pourrait ternir la finition ou endommager la surface.

Veuillez conserve rce manuel à disposition pour vous y reférer ulterieurement.
