Intitulé	Détails
Type de produit	Scanner de films et diapositives
Résolution maximale	4000 x 4000 pixels
Profondeur de couleur	14 bits par canal
Type de capteur	Capteur CCD
Formats de film compatibles	35 mm, diapositives, négatifs
Connectivité	USB 2.0
Système d'exploitation compatible	Windows, macOS
Dimensions approximatives	25 x 12 x 10 cm
Poids	1,5 kg
Alimentation électrique	Adaptateur secteur inclus
Fonctions principales	Numérisation de films et diapositives, correction des couleurs, réduction du bruit
Entretien et nettoyage	Nettoyer le capteur avec un souffleur, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant
Garantie	1 an
Informations générales	Idéal pour les photographes professionnels et amateurs souhaitant numériser leurs archives de films

FOIRE AUX QUESTIONS - COOLSCAN V ED NIKON

Comment installer le NIKON COOLSCAN V ED sur mon ordinateur ?

Pour installer le NIKON COOLSCAN V ED, connectez le scanner à votre ordinateur via le câble USB fourni. Ensuite, insérez le CD d'installation dans le lecteur et suivez les instructions à l'écran. Si vous utilisez un système d'exploitation sans support CD, téléchargez les pilotes sur le site officiel de Nikon.

Pourquoi mon scanner ne reconnaît-il pas les diapositives ?

Vérifiez que les diapositives sont correctement insérées dans le chargeur. Assurez-vous également que le chargeur est bien en place dans le scanner. Si le problème persiste, essayez de redémarrer le scanner et l'ordinateur.

Comment nettoyer le NIKON COOLSCAN V ED ?

Pour nettoyer le scanner, utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau distillée. Évitez d'utiliser des nettoyants abrasifs. Nettoyez délicatement les surfaces extérieures et l'objectif du scanner.

Les numérisations ont-elles une mauvaise qualité d'image ?

Vérifiez que les diapositives ou négatifs sont propres et exempts de poussière. Assurez-vous également d'utiliser les paramètres de résolution appropriés lors de la numérisation. Pour des résultats optimaux, utilisez les options de correction des couleurs disponibles dans le logiciel.

Le logiciel fourni ne s'installe pas sur mon ordinateur, que faire ?

Assurez-vous que votre système d'exploitation est compatible avec le logiciel. Vérifiez également que vous disposez des droits d'administrateur pour installer le logiciel. Si nécessaire, recherchez des mises à jour du logiciel sur le site de Nikon.

Comment résoudre un problème de connexion entre le scanner et l'ordinateur ?

Vérifiez que tous les câbles sont correctement branchés. Essayez de débrancher et de rebrancher le câble USB. Si le problème persiste, testez le scanner sur un autre port USB ou sur un autre ordinateur pour isoler le problème.

Quel est le format de fichier de sortie recommandé pour les numérisations ?

Il est recommandé d'utiliser le format TIFF pour les numérisations de haute qualité, car il préserve la qualité de l'image sans compression. Pour un partage facile, vous pouvez également utiliser le format JPEG.

Le scanner fait un bruit étrange pendant l'utilisation, est-ce normal ?

Un léger bruit de fonctionnement est normal, mais si le bruit est fort ou inhabituel, cela peut indiquer un problème mécanique. Dans ce cas, arrêtez d'utiliser le scanner et contactez le support technique de Nikon.

Comment mettre à jour le firmware du NIKON COOLSCAN V ED ?

Visitez le site Web de Nikon, recherchez votre modèle de scanner et téléchargez la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour.

MODE D'EMPLOI COOLSCAN V ED NIKON

Trois nouveaux modèles du leader en matière

Des technologies fondamentales élaborées et dynamiques. L'excellence en imagerie numérique. Des optiques de renommée mondiale. Ce sont ces attributs qui permettent à Nikon de dominer le marché de la numérisation de film. La gamme COOLSCAN de Nikon est désormais composée de trois nouveaux modèles, proposant chacun des composants optiques de qualité elevée, des fonctions de reproduction des couleurs et de correction d'image inédites, ainsi qu'une efficacité de fonctionnement incomparable. Ces modèles sont également dotés d'un potentiel de définition qui, lorsqu'il est combiné aux technologies élaborées de Nikon, fait de chaque COOLSCAN le meilleur de sa catégorie. Qu'ils soient destinés à un usage familial ou aux activités professionnelles de petites ou grandes entreprises, les scanners de film COOLSCAN Nikon font preuve d'une rapidité et d'une qualité de travail inégalées.

COOLSCANV ED

Numériquez vos meilleur moments en haute définition

• Numérisation haute qualité de films 24 × 36
• Résolution d'analyse de 4000 dpi et conversion analogue-numérique sur 14 bits
• Interface USB 2.0 « Plug and play » pour un transfert rapide des données d'image
• Numérisation très rapide en 38 secondes
  Digital ICE Advanced

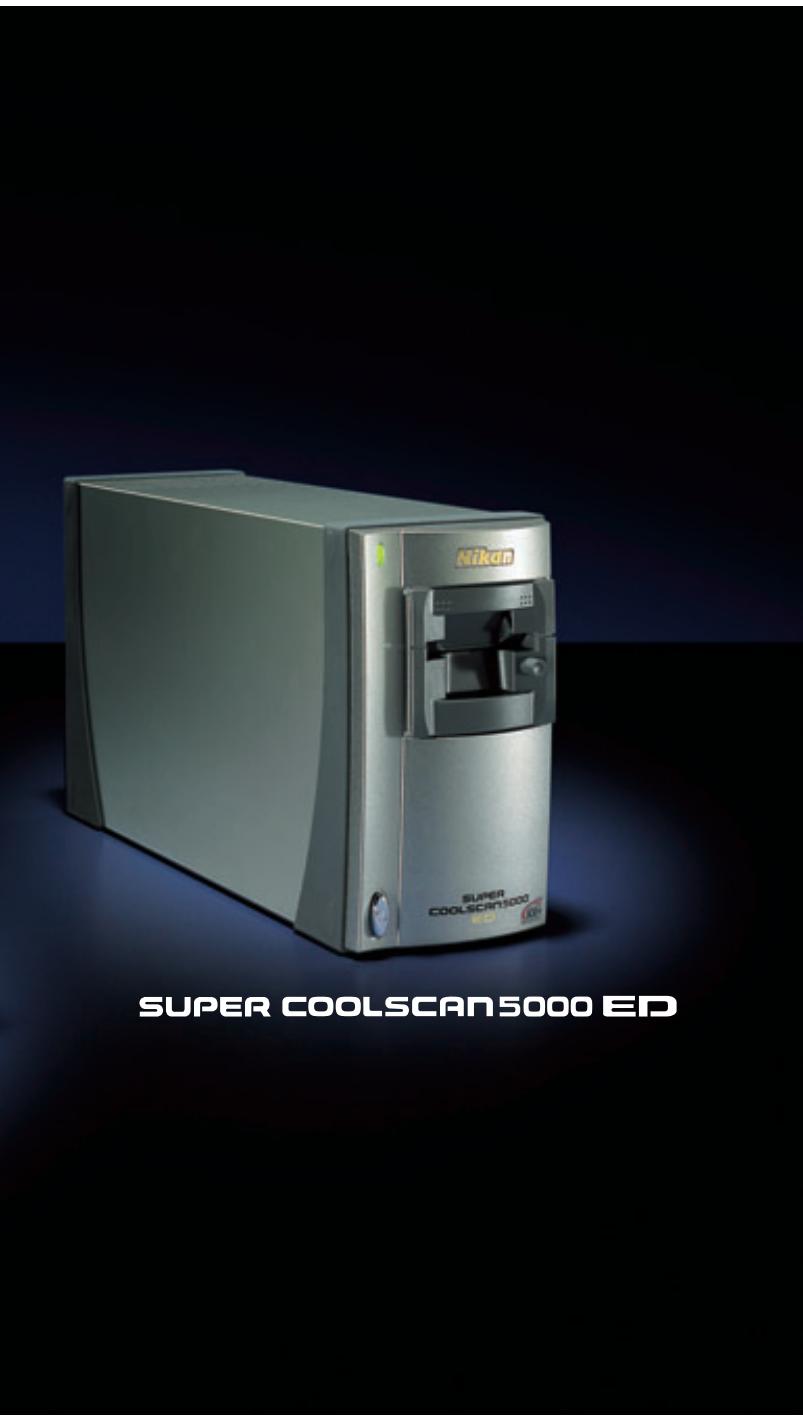

SUPER COOLSCAN5000 ED

Magique: 21 megapixels en 20 secondes

• Numérisation haute qualité et ultra-rapide de films 24 × 36
• Numérisation ultra-rapide en 20 secondes
• Résolution d'analyse de 4000 dpi et conversion analogue-numérique sur 16 bits
• Interface USB 2.0 « Plug and play » pour un transfert rapide des données d'image
• Digital ICE Advanced™

re de scanners de film

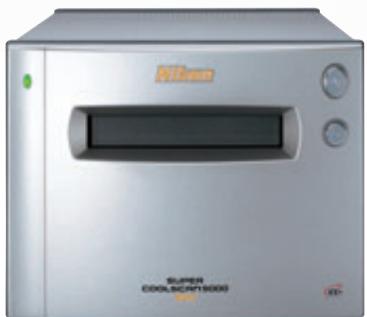

SUPER COOLSCAN 9000 ED

La numérisation multi-format à son apogée

• Numérisation haute qualité de divers formats de film (120/220, 24 x 36, etc.)
• Résolution d'analyse de 4000 dpi et conversion analogue-numérique sur 16 bits
• Interface IEEE 1394 ultra-rapide
• Numérisation ultra-rapide (diapas 24 × 36:40 seconds; 6 × 9:185 seconds)
  Digital ICE Advanced avec Digital ICE Professional

La différence Nikon : des technologies fondamentales exclusives pour des résultats sans précédent

Les dix années qui ont suivi la sortie du premier COOLSCAN nous ont permis d'accumuler un savoir-faire essentiel et de l'appliquer à la conception de technologies de pointe uniques. C'est sur ces technologies que reposent les performances hors pair de chaque modele de la gamme COOLSCAN.

Objectif Scanner Nikkor ED

L'objet est sans conteste l'élement le plus important pour obtaining des numériisations de haute qualité. comme l'on peut s'y attendre de la part d'un leader en technologie optique,

Nikon a intégré des objectifs ultra-performants dans chacun de ses scanners de film.

Comparés aux verres classiques, nos verres

ED (Dispersion extra-faible) ont une longueur d'avance en matière de netteté jusqu'en périphérique, de résolution, de contraste et dans le domaine de l'enregistrement, de la saturation et de la précision des couleurs. Aucun autre fabricant de scanners ne peut égaler ce niveau de performance optique.

Eclairage par DEL ultra-précis sans hausse de température

La plupart de nos concurrents utilise des lampes fluorescentes ou à halogène, qui augmentent le temps de mise en route et générent une chaleur susceptible d'endommager le film. Les scanners de la gamme COOLSCAN de Nikon sont les seuls à

employer des DEL comme source d'éclairage.

Celles-ci sont stables et précises, ne nécessitantaucun entretien ou temps de mise en route et les films ne risquent pas d'être endommagés par cause de chaleur excessive. L'éclairage par DEL garantit également la stabilité des caractéristiques colorimétriques, contribuant ainsi à une reproduction fidèle des couleurs.

Système de gestion des couleurs de Nikon (CMS)

Le Système de gestion des couleurs de Nikon ou CMS, permet des reproductions toujours plus précises de données d'images sur les écrans et sur les tirages. Grace à cet outil ultra-puissant, il est possible de modifier les couleurs au sein des espaces colorimétriques calibrés RVB avant le transfert des données

vers l'application hote. Des profils détaillant les caractéristiques colorimétriques ainsi que l'équipement de sortie (écran ou imprimante) permettent d'obtenir une très bonne précision des couleurs avec la plupart des systèmes d'exploitation. Chaque scanner de la gamme COOLSCAN de Nikon est compatible avec les normes ICC (version 4).

Digital ICE Advanced (Digital ICE Quad Advanced)

Applied Science Fiction

Gráce aux objectifs Nikon de renommée mondiale et aux systèmes d'éclairage innovants, l'efficacité des composants de la technologie Digital ICE⁴ Advanced™ est optimisée, démontrant ainsi l'osmose parfaite entre les

scanners Nikon et la technologie automatique de correction des images. Les derniers

modèles de scanners de film COOLSCAN de Nikon sont les tout premiers à proposer en un seul produit les technologies Digital ICE™, Digital ROC™, Digital GEM™ et Digital DEE™. Outre une correction d'image sensationnelle, ces technologies permettent une économie de temps, entrainant une réduction des coûts pour votre application.

Les technologies Digital ICE4 Advanced™ sont conçues par Applied Science Fiction.

Un contrôle

intégral du scanner

Des fonctions évolutives pour des images de haute qualité

Numérisation de négatifs couleur
Avec COOLSCAN

Avec d'autres scanners de film

Numérisation par multi-échantillonnage

Avec la numérisation par multi-échantillonnage (16x

Sans la numérisation par multi-échantillonnage
Afin deprésenter clairément les avantages apportés par cette fonction,les valeurs de gamma de l'image ont ete ajustees.

Uneiminuierésnégatifes

Nikon a amélioré son algorithme de numérisation des négatifs, apporbant ainsi une meilleure qualité d'image. Les détails qui, par le passé, étaient cachés dans les zones d'ombres de l'image, sont désormais visibles. Il est également possible de corriger les dominantes de couleur des négatifs couleur et les numérisations de négatifs monochromes disposent désormais de nuances plus douces et plus naturelles.

Un mise au point automatique intelligente produit des images nettes et précises

La numérisation de bandes de film représentant une courbure (« curl ») et de diapositives aux montures de diverses épaisseurs implique à chaque fois une position différente pour le plan du film par rapport à l'objet. Une mise au point précise est donc essentielle pour assurer des numériations de premier ordre. Les nouveaux scanners de film Nikon sont dotés d'une mise au point automatique rapide et précise, délivrant des images très claires et parfaitement nettes. Afin d'obtenir une mise au point encore plus précise, vous avez la possibilité de seLECTIONner une cible particulière sur l'image que vous souhaitez numérique.

De measles numérisations grâce au contrôle de l'image Nikon

Si vous utilisez les diverses options du contrôle d'image telles que le masque de flou, la courbe des tons et I'éditeur LCT pendant la numérisation, vous pouze être quasiment certain d'obtenir une qualité supérieure à cette produit par des réglages après numérisation effectuels par un autre logiciel de contrôle d'image.

La numérisation par multi'échantillonnage pour des images riches en détails et dépourvues de bruit

La fonction de numérisation par multi-échantillonnage révèle les détails des zones sombres des photos et élimine pratiquement tous les effets du bruit susceptibles d'apparaitre dans ces zones après une seule numérisation. Les 16 numérisations que permet la numérisation par multi-échantillonnage, disponible seulement avec les scanners SUPER COOLSCAN 9000 ED et SUPER COOLSCAN 5000

ED, garantissant une reproduction fidèle et une gradation régulière.

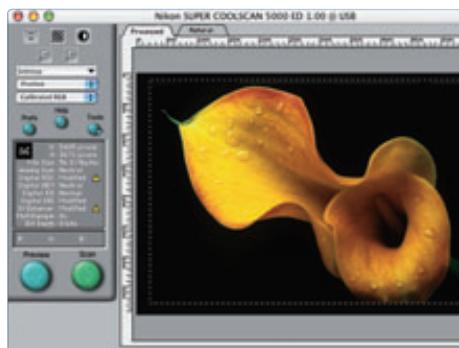

Un fonctionnement rapide

Il suffit demettre le scanner sous tension pour qu'il soit pret à fonctionner. Avec l'ADAPTATEUR DE DIAPOS MONTÉES MA-21, la mise au point est effectue automatiquement une fois que le scanner reconnaît le type de film à numérique. Vous pouvez lancer la numérisation immédiatement, les réglages d'exposition nécessaires étant effectuels pendant la prévisualisation de l'image.

La numérisation parlots : un gain de productivité Il est extrémement simple de lancer une numérisation automatique de plusieurs images. Par exemple, si vous utilisez l'ADAPTATEUR DE FILM EN BANDE SA-21 avec les scanners 5000 ED ou V ED vous avez la possibilité d'effectuer une numérisation parlots jusqu'à 6 vues et jusqu'à 12 vues si vous optez pour le PORTE-FILM EN BANDE FH-835S et le scanner

n fonctionnement simple et

La numérisation de qualité : rien de plus simple

Meme les novices en matière de scanner seront stupéfaits par la simplicité d'obtention d'une numérique de haute qualité. Le logiciel Nikon Scan 4 est équipé d'une Interface Utilisateur Graphique (IUG) intuitive qui vous permet de visualiser les images en un clin d'oeil et d'apporter les réglages nécessaires avant la numérique.

a simplicité de l'archivage

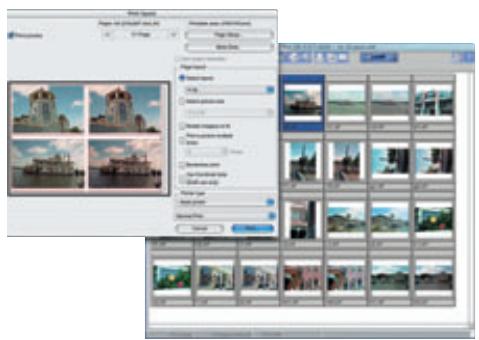

Nikon View

Nikon View est un logiciel complet d'imagerie numérique qui vous permet de stocker et de contrôle sans effort les images numériées. L'archivage numérique est simplifié grâce aux fonctions de recherche et de marquage. Le navigateur de Nikon View (Nikon Browser) facilité également la visualisation, l'édition et l'impression des fichiers image sauvégardés sur votre disque dur.

fficace

9000 ED. Vous pouvez également sélectionner différences réglages pour chaque vue.
Le 5000 ED peut numériser parlots jusqu'à 40 vues d'un film non coupé (ADAPTATEUR FILM EN BANDE AVEC BOBINEUSE SA-30 optionnel) ou jusqu'à 50 diapos montées (CHARGEUR DE DIAPOS SF-210), ce qui vous procure un potentiel de numérisation ultra-rapide et de haute qualité.

Le 5000 ED avec le CHARGEUR DE DIAPOS SF-210

convivial

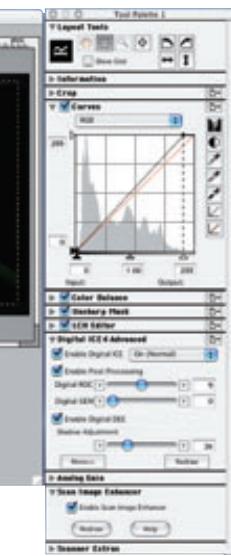

Guide de numérisation

Les scanners de film
COOLSCAN et SUPER
COOLSCAN de Nikon sont
accompagnés d'un CD-ROM
Guide de numérisation qui
contient une animation
Flash™ expliquant la

configuration et le fonctionnement de votre nouveau scanner. Vous y trouvez également des conseils quant à la façon la plus rapide de numérier vos images en fonction du type de film, de la qualité souhaïée et de l'application.

numérique

Des fonctions de restauration d'image inégalées

La correction d'image avec une seule touche grâce au Scan Image Enhancer

Le Scan Image Enhancer évite à l'utilisateur d'avoir à effectuer des réglages parfois compliqués et ajuste automatiquement la luminosité et la saturation des couleurs afin de générer des images au contraste optimal.

Avec Scan Image Enhancer

Sans Scan Image Enhancer

Une correction d'image étonnante avec la technologie Digital ICE Advanced™

Digital ICE
Digital ICE™ activée

Digital ROC
Digital ROC™ activée

Digital GEM
Digital GEM™ activée

Digital ICE^TM désactivée

Digital ROC™ déactivée

Digital GEM™ désactivée

Digital ICE™ (Correction et amélioration des images)

La technologie Digital ICE™ travaille en tandem avec l'éclairage par DEL Nikon afin d'éliminer les défauts de la surface d'un film numérique (poussière et rayures) sans que cela ne modifie sa composition de fond, ses détails ou tout autre élément de l'image d'origine.

Le scanner 9000 ED est livre avec la technologie Digital ICE Professional™, une version élaborée de

Digital ICE compatible avec les films Kodachrome.

Digital ROC™ (Restauration des couleurs)

La technologie Digital ROC™ permet de restaurer les couleurs passées d'anciens films. Àprous avoir calculé la variation chromatique par rapport au film d'origine, Digital ROC™ reconstitue et restaure instantanément les valeurs des couleurs déteriorées. Résultat : un rendu d'images numériées très fidèle.

Digital GEM (Gestion et égalisation du grain)

La technologie Digital GEM™ atténue l'effet du grain sur le film en séparant les détails du grain puis en extrayant l'ensemble des données essentielles liées à la qualité et aux couleurs de l'image. Ainsi, les images sont nettes, claires et dépourvues de granulation.

Digital DEE™ (Extension dynamique de l'exposition)

La technologie Digital DEE™ fait ses grands débuts au sein du Digital ICE™. Cette nouvelle fonction permet de révêler les détails qui n'apparaissent plus dans les zones de basses et haute lumières. Elle corige à la fois la sous-exposition des sujets en contre-jour ou des zones d'ombre et la surexposition des zones très éclairées.

Avec Digital DEE

Sans Digital DEE

Remarques :

• La technologie Digital ICE est compatible avec les films couleur et les films chromogéniques monochromes, mais n'est pas conseilée avec les films monochromes.
• Avc le 5000 ou le V ED, lorsque la technologie Digital ICE" est appliquee aux films Kodachrome, des pertes de details localises ou des images floues ne peuvent se produire, en fonction du film utilise.
• Avec le 9000 ED, si vous utilisez la technologie Digital DEE™ afin de numérier des films moyen format dans un système d'exploitation Windows®, vous devrez ajuster les réglages de la palette « Recadrage » pour que la taillie du fichier soit égale ou inférieure à 169 Mo.

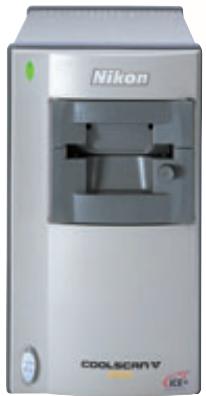

COOLSCANV ED

Numériquez vosassageymeilleurs moments en haute définition

Envoyer des images à vos amis et à votre famille, créé des pages web ouGER des archives numériques : si vous souhaitez effectuer ces tâches plus rapidement et en

toute simplicité, faites appel au scanner de film COOLSCAN V ED. Dôté d'un fonctionnement simplifié destiné aux novices, il propose diverses

fonctions et une qualité d'image qui était par le passé l'apanage de scanners beaucoup plus onéreux. Il comprend un besoin d'accessoires permettant de numériser divers types

de films, ce qui fait de lui un outil d'imagerie numérique rentable, convivial et de haute qualité.

\section*{Caracteristiques principales du V ED}

■ résolution d'analyse de 4000 dpi ■ conversion analogue-numérique sur 14 bits ■ nouvel objectif de reproduction Scanner Nikkor ED ■ numérisation rapide en 38 secondes ■ capteur DTC haute qualité ■ chargement direct du film ■ nouvel algorithmé élaboré de traitement d'image pour film négatif couleur ■ mise au point automatique et prévisualisation rapides ■ Scan Image Enhancer ■ interface USB 2.0 "High-speed" ■ Digital ICE⁴ Advanced" (Digital ICE Quad Advanced)

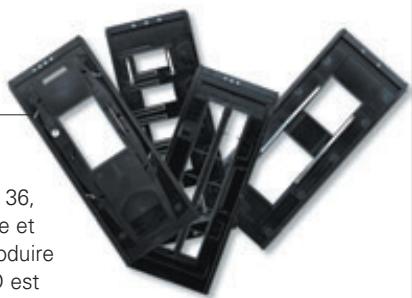

Accessoires du COOLSCAN V ED

Numérique un large évendant de types de films

Doté de l'adaptateur approprié, le COOLSCAN V ED peut numériser différents types de films, y compris des films couleur inversibles 24 x 36, des négatifs en bande, des diapositives couleur et des cartouches de film IX240.

PORTE-FILM EN BANDE FH-3 (optionnel)

Pour la numérisation de films en bande

(de une à six vues) avec l'ADAPTATEUR DIAPOS MONTEES MA-21

PORTE-LAME POUR MICROSCOPY FH-G1

(optionnel)

ADAPATEUR DE FILM EN BANDE SA-21 (fourni)

Film 24 × 36 ; chargement direct et continu de deux à six vues; affchage de vignettes, numération continue et parlots possibles

Diapositives montées 24 x 36 ; charge une diapositive à la fois

ADAPTATEUR DE FILM IX240 IA-20(S) (optional)

Cartouche de films IX240 (Advanced Photo System), affiche de vignettes, numérique continu et parlots possibles

La qualité et la simplicité combinée

La résolution d'analyse de 4000 dpi du COOLSCAN V ED permet des numérisations de films 24 × 36 avec une résolution de 21 millions de pixels (3654 x 5646 pixels).
Vou陝 posses transformer vosouvens 24 × 36 en images numériques dont la résolution equivait à quatre fois celle d'un apparéil numérique de 5 millions de pixels effectifs! Il vous suffit de placer le film dans son emplacement, d'effectuer une prévisualisation rapide à l'aide d'une touche, de cliquer sur le bouton Numérique et en 38 secondes, vous obtenez une image numérique de qualité étonnante.

Un rendu coloré et vif des moments privilégiiés

Le COOLSCAN V ED restitue non seulement des images numériées fidèles et de haute qualité, mais peut également redonnner vie à des images qui sont abimées ou qui se sont décolorées au fil du temps. Le composant Digital ICE™ de la technologie Digital ICE⁴ Advanced™ permet au scanner de détecter et de rétablier les couleurs d'origine tout en corrigeant les effets dus à la poussière, aux rayures et à toute autre imperfection. La technologie Digital ROC™ restaure également les couleurs riches et brillantes des images qui ont perdu leur éclat.

Creez vous-memes votre bibliothèque d'images

Pourquoi avait-vous besoin d'un scanner? Pour constituer une bibliothèque de photos numériées? Pour imprimer de grands tirages de qualité? Avec Nikon View, ces deux tâches sont d'une simplicité déconcertante. Ses fonctions de recherche et de repérage facilitent la création et le suivi des archives numériques, et son navigateur vous permet de visualiser les images sous forme de vignettes, puis de les agrandir. Envoyer ses images par e-mail à ses amis et à sa famille n'a jamais été aussi simple. Avec des atouts comme les nombreuses options et tailles de mise en page et une résolution ultra-élevée, il devient simple et/agréable d'imprimer des images stupéfiantes à partir de votre propre imprimante couleur.

La technologie Digital ICE" efface automatiquement les defaults tels que les effets dus à la poussière et aux rayures, de vos précieuses images.

Haute résolution de 21 millions de pixels

\section*{Caracteristiques}

Support

Négatifs et positifs, couleur et monochrome

Diapos 24× 36

Diapos avec monture de 1 à 3,2 mm d'épaissuer et de 49 à 50,8 mm de largeur

Bandes de film 24 × 36

De 2 à 6 vues ; bandes de 1 à 6 vues numériables avec le PORTEFILM EN BANDE FH-3 (optionnel)

Des cartouches de 15, 25 et 40 vues peuvent etre numériées avec I'ADAPTATEUR DE FILM IX240(S) (optionnel)

Lames de prélevement pour microscope Des lames avec prélevements (26 x 76 mm, épaissier de 0,8 à 1,5 mm) peuvent être numériées avec le PORTE-LAME POUR MICROSCOPE FH-G1 (optionnel)

Ouverture / Définition de numérisation / Ouverture effective MA-21

25.1 x 36.8 mm / 3946 x 5782
pixels / identique à la monture de diapositive

SA-21

25,1 x 38,0 mm / 3946 x 5959
pixels / 23,4 x 36,0 mm

IA-20(S)

18.6 x 28.4 mm / 2916 x 4453
pixels / 16, 1 x 274 mm

Système de numérisation

Optique fixe, système de numérisation mono-passé à support parallele ajustable

Source déclairage

DEL Infrarouge et R, V, B

Capeur d'image

DTC linéaire avec 3964 pixels

Sélection des couleurs

Effectuee par les DEL RVB

Résolution d'analyse

Jusqu'à 4000 points par pouce

Conversion analogue-numérique 14 bits par couleur

Densité

4,2

Données en sortie

8 ou 16 bits par composante

(couleurs vraies ou niveaux de gris)

Mise au point

Automatique et manuelle ; cible

pour la mise au point automatique

selectionnabaparlutilisateur

Interface

USB

Alimentation

CA 100-240V, 50/60Hz

Environnement

Humidité relative : 20-60%

Temps de numérisation

(tempss necessarya la previsualisation ou a la numération si aucune option n'est selectionnee)

Affiche de I'aperçu : 14 secondes Numérisation*; 38 secondes

*Compend le temps nécessaire à l'affichage de l'imaginérisée

SUPER COOLSCAN5000 ED

Magique : 21 megapixels en 20 secondes

Les photographes professionnelnels qui exigent à la fois la qualité et la vitesse n'ont d'autres可以选择 que le nouveau SUPER COOLSCAN 5000 ED. Avec une résolution d'analyse de 4000 dpi et une conversion analogue-numérique sur 16 bits, le 5000 ED peut être fier de son étonnante qualité d'image et de sa rapidité sidérante. Sa vitesse de numérisation inégalée de 20 secondes par image élève la numé-

risation à un niveau supérieur. Des adaptateurs optionnels permettent d'améliorer la productivité en activant la numérisation automatique de diapos montées et de films non coupés. Ses caractéristiques de rapidité et de qualité font de lui l'outil idéal pour les professionnels de l'image qui désirent obtenir en un temps record des numérisations de qualité irréprochable.

\section*{Caracteristiques principales du 5000 ED}

■ résolution d'analyse de 4000 dpi ■ conversion analogue-numérique sur 16 bits ■ nouvel objectif de reproduction Scanner Nikkor ED ■ numérisation ultra-rapide en 20 secondes ■ tout nouveau capteur DTC bilinéaire de haute qualité ■ nouvel algorithmé élaboré de traitement d'image pour film négatif couleur ■ numérisation par multi-échantillonnage ■ mise au point automatique et prévisualisation rapides ■ Scan Image Enhancer ■ interface USB 2.0 "High-speed" ■ Digital ICE 4 Advanced™ (Digital ICE Quad Advanced) ■ CHARGEUR DE DIAPOS SF-210 (optionnel), jusqu'à 50 diapos montées ■ ADAPTATEUR FILM EN BANDE AVEC BOBINEUSE SA-30, jusqu'à 40 vues d'une bande de film

Accessoires pour le SUPER COOLSCAN 5000 ED

Des numérisations de film polyvalentes et efficaces

Grçè à une gamme impressionnante d'adaptateurs et de porte-films polyvalents, les utilisateurs peuvent numériser une grande variété de formats de films :

PORTE-FILM EN BANDE FH-3 (optionnel)

Pour numérier des films en bandes (une à six vues) avec le MA-21

PORTE-LAME POUR MICROSCOPE FH-G1 (optionnel)

Pour lames avec prélevements 26 × 76 ~mm

Pour diapositives montées 24 x 36

ADAPTATEUR DE FILM EN DANBE SA-21 (fourni

Pour film 24 x 36 ; film en bandes de 2 à 6 vues

ADAPTATEUR DE FILM IX240 1A-240(S) (optionel)

Pour cartouche de film IX240 (APS)

ADAPTATEUR FILM EN BANDEavec BOBINEUSE SA-30 (optionnel)

Pour film 24 x 36 en bobine et en bandes, de 2 à 40 vues

CHARGEUR DE DIAPOS SF-210 (optionnel)

Pour diapos montedes 24 x36- jusqu'à 50 diapos

Une vitesse de numérisation hors pair

Le SUPER COOLSCAN 5000 ED est doté d'un nouveau capteur DTC bilinéaire à faisible bruit, qui diminue considérablement le temps de numérique comparé aux capteurs DTC mono-lineaires. Vous pouvez désormais numérique une vue de film 24 × 36 avec une très

bonnereolutionenseulement20seconde.Deplus,la vitessede lamiseau point automatiquea etereduitea quatrepetites secondes.

Capteur DTC bilinéaire

Une qualité d'image étonnante

Gracé à la haute résolution d'analyse de 4000 dpi et aux données image de 21 millions de pixels de votre film 24 × 36 , vous pouvez produit des impressions grand format de qualité excellente. La conversion analogue-numérique sur 16 bits évalue les nuances de chaque couleur (RVB) sur 65000 niveaux environ, ce qui permet de révêler dans les images numériées les détails qui parfois n'apparaissent pas dans les basses et haute lumières. La fonction de numération par multi-échantillonnage élimine le bruit aléatoire visible sous forme d'artéfacts dans les zones sombres.

Conversion analogue numérique sur 16 bits

Conversion analogue numérique sur 14 bits

Afin deprésenter clairément les avantages de cette fonction, les valeurs de gamma de l'image ont eteajustees.

Faites toujours plus en un temps réduit

L'interface USB 2.0 du 5000 ED augmente considérablement la vitesse de transfert des données, alors que divers adaptateurs contribuient à une meilleure productivité. L'ADAPTA-TEUR FILM EN BANDE AVEC BOBINEUSE SA-30 optionnel permet la numérisation de films non coupés, alors que le CHARGEUR DE DIAPOS SF-210 optionnel est en mesure d'effectuer une numérisation continue de diapos montées. Lorsque ces deux fonctions sont combinées à la numérisation parlots, vous pouvez laisser votre scanner travailler seul et numériser jusqu'à 40 images avec le SA-30 et jusqu'à 50 diapos avec le SF-210. Aucun autre système de numérisation de film ne propose un niveau de productivité aussi élevé.

La fonction Multi-echantillonnage du 5000 ED permet d'effectuer jusqu'à 16 numérisations, révélant ainsi les détails des zones sombres et éliminant pratiquement tout le bruit.

Le scanner
5000 ED avec
I'ADAPTATEUR
FILM EN BANDE
AVEC BOBINEUSE SA-30

\section*{Caracteristiques}

Support

Négatifs et positifs, couleur et monochrome

Diapos 24× 36

Diapos avec monture de 1 à 3,2 mm d'épaissur et de 49 à 50,8 mm de largeur ; le CHARGEUR DE DIAPOS SF-210 (optionnel) peut être utilisé afin de numériser jusqu'à 50 diapos avec des montures de 1,5 mm d'épaissur.

Bandes de film 24 x 36

2 à 6 vues (2 à 40 vues avec l'ADAPTATEUR FILM EN BANDE AVEC BOBINEUSE SA-30 (optionnell)); des bandes de 1 à 6 vues peuvent être numériées à l'aide du PORTE-FILM EN BANDE FH-3 (optionnel)

Des cartouches de 15, 25 et 40 vues peuvent être numériées avec l'ADAPTATEUR DE FILM IX240 IA-20(S) (optional)

Lames de prélevèment pour microscope

Des lames avec prélevements (26 x 76 mm, de 0,8 à 1,5 mm d'épaissér) peuvent être numériées avec le PORTE-LAME POUR MICROSCOPE FH-G1

Ouverture / Définition de numérisation/Ouverture effective MA-21, SF-210

25,1 x 36,8mm / 3946 x 5782 pixels /Similaire à une monture de diapo

SA-21, SA-30

25,1 x 38,0mm / 3946 x 5959 pixels / 23,4 x 36,0mm

IA-20(S)

18,6 x 28,4mm / 2916 x 4453 pixels /

16,1×27,4mm

Système de numérisation

Optique fixe, système de numérisation mono-passé à support paralleleajustable

Source déclairage

DEL Infrarouge et R, V et B

Capeur d'image

DTC bilinéaire avec 3964 pixels

Sélection des couleurs

Effectuee par les DEL RVB

Résolution d'analyse

Jusqu'à 4000 points par pouce

Conversion analogue-numérique

14 bits par couleur

Densité

4.8

Données en sortie

8 ou 16 bits par composante

(coulleurs vraies et niveaux de gris)

Mise au point

Automatique et manuelle ; cible pour la mise au point automatique selectionné par l'utilisateur

Interface

USB 2.0

Alimentation

CA 100-240V, 50/60Hz

Environnement

Humidité relative : 20 - 60%

Horizontale ou verticale (avec le SF210: horizontale uniquement ; avec the SA-30 : verticale uniquement)

Temps de numérisation

(tempensuccessea la prévisualisation ou a la numération si aucune option n'est selectionnee)

Prévisualisation : 11 secondes Numérique* : 20 secondes

*Comprend le temps nécessaire à

I'affichage de I'image numériée

SUPER COOLSCAN 9000 ED

La numérisation multi-forma son apogee

La fonction multi-format du SUPER COOLSCAN 9000 ED

est conçue tout particulièrement pour les professionnels de l'image. La numérisation est donc possible avec des films tels que 120/220, 24 x 36, 6 x 7, 6 x 9, 16 mm, des lames pour microscope électronique et d'autres types de films. L'objectif Scanner Nikkor ED à large diamètre du 9000 ED,

le capteur DTC tri-lineaire et I'éclairage par DEL avec système de tube diffuseur ont fait l'objet d'améliorations, afin d'enrichir la qualité d'image et d'augmenter la vitesse de numérisation. L'excellente qualité de ces fonctions vous donne une longueur d'avance dans le domaine de l'imagerie professionnelle.

\section*{Caracteristiques principales du 9000 ED}

■ plusieurs formats de film (120/220, 24 x 36, etc...) ■ résolution d'analyse de 4000 dpi ■ conversion analogue-numérique sur 16 bits ■ nouvel objectif Scanner Nikkor ED à large diamètre ■ éclairage par DEL avec système de tube diffuseur évolué ■ numérisation ultra-rapide (diapos 24 × 36:40 secondes ; 6 x 9 : 185 secondes) ■ tout nouveau capteur DTC tri-lineaire de haute qualité ■ nouvel algorithme élaboré de traitement d'image pour film négatif couleur ■ numérisation par multi-échantillonnage ■ mise au point automatique et prévisualisation rapides ■ interface IEEE 1394 "High speed" ■ Scan Image Enhancer ■ Digital ICE ^4 Advanced" (Digital ICE Quad advanced) avec Digital ICE Professional

Accessoires du SUPER COOLSCAN 9000 ED

Divers adaptateurs permettent l'utilisation d'un large éventail de formats

Tout un ensemble de porte-filmspolyvalents facilité la numérisationde nombreux formats de film :

Listedesperate-films

PORTE-FILM EN BANDE 24 x 36 FH-835S (fourni)

Type de film : en bande

-Film en bande 24× 36 avec 1 a 12 vues, jusqu'a bandes

PORTE- DIAPO MONTEE 24× 36 FH-835M (fourni)

Taille de la monture
Largeur: entre 49 et 50,8 mm
Epaissier: entre 1 et 3,2 mm
-Justu' a 5 diapas

PORTE-FILM EN DANBE MOYEN FORMAT FH-869S (fourni)

Type de film : en bande

Film en bande 6 x 4,5, de 1 à 4 vues

Film en bande 6 x 6, de 1 à 3 vues

• Film en bande 6 x 7/8/9, de 1 à 2 vues

Film pour microscope électronique

59 × 82 ~mm

PORTE-DIAPOMONTEE MOYEN

FORMAT FH-869M (optionnel)

Type de film

Film 6 x 4,5/6, avec 1 vue

Film 6 x 7/8/9, avec 1 vue

PORTE-FILM MOYEN FORMAT +

PRESSEUR VERRE FH-869G (optionnel)

Type de film : en bande
- Film en bande 6 x 4,5, avec 1 à 4 vues
- Film en bande 6 x 6, avec 1 à 3 vues
Film en bande 6 x 7/8/9, avec 1 à 2 vues
- Film pour microscope électronique 59 × 82 ~mm
PORTE-FILM ROTATIF MOYEN FORMAT + PRESSEUR VERRE FH-869GR (optionnel)
Type de film
- Film en bande 6 x 4,5
- Film en bande 6 x 6
Film en bande 6 x 7/8/9

• Film pour microscope électronique
  59 × 82 ~mm
  Film panoramicique 24 × 58 ~mm
• Film panoramicique 24 × 65 ~mm
  PORTE-FILM 16 mm FH-816 (optionnel) Type de film
  Film 16 mm, jusqu'à 3 bandes
  PORTE-LAME POUR MICROSCOPE FH-8G1 (optional)
  Type lame en verre
  Lames avec prélevements 26 × 76 ~mm , jusqu'à 3 vues
• Epaisseur totale maximale : 2 mm

Les nombreuses options de contrôle d'image de Nikon Scan 4 vous assurement une liberté totale quant au contrôle de la qualité et à l'amélioration de vos images, ce qui donnaient lieu à des impressions professionnelles de très haute qualité.

La polyvalence du multi-format pour une qualite professionnelle

Capteur DTC tri-lineaire

Le scanner SUPER COOLSCAN 9000 ED permet de numériser un grand nombre de formats de film, y compris le moyen format (120/220), les formats 24 × 36 , 16 ~mm , le format de film pour microscope électronique et les lames de prélèvement pour microscope. Pour reproductive la haute définition des films moyen format, le 9000 ED est doté d'un objectif spécial et d'un nouveau capteur d'image DTC tri-lineaire. L'objectif Scanner Nikkor ED dispose d'un

diamètre plus grand qui garantit une lecture haute résolution des films moyen format tout en assurant une pureté optique sans égal pour le capteur.

Des images nettes, éclatantes, aux couleurs parfaitement restituees

Grçá à une résolution d'analyse de 4000 dpi et une conversion analogique-numérique sur 16 bits, vous pouvez imprimer des images incroyably éclatantes. Par exemple, avec des données image de 8946 x 8946 pixels au format 6 x 6, le 9000 ED évalue les nuances de chaque couleur (RVB) sur environ 65000 niveaux. La source d'éclairage par DEL est également conçue spécialement pour la numérisation multi-format, grâce au système de tube diffuseur (voir l'illustration). Résultat : une reproduction plus douce du grain de l'image ainsi qu'une lecture et un rendu plus précis de chaque couleur.

Des fonctions spécialisées de contrôle d'image

Combé à Nikon Scan 4, le SUPER COOLSCAN 9000 ED possède le potentiel d'une chambre noire numérique. L'amélioration de l'éclairage par DEL a permis d'intégrer la technologie Digital ICE Professional™, qui peut être utilisée avec les films Kodachrome. Il suffit d'effectuer quelques réglages avant la numération pour obtenir des images de qualité élevée qui soient fidées à la composition colorimétrique de l'original, un problème assez repandu avec d'autres applications de contrôle d'image. Grace au Systeme de Gestion des Couleurs de Nikon (CMS), chaque nuance et chaque teinte est reproductive très précisé dans la plupart des systèmes d'exploitation.

Eclairage par DEL avec système de tube diffuseur

\section*{Caracteristiques}

Support

Négatifs et positifs, couleur et monochrome

Film 24× 36

1 à 2 bandes de 1 à 6 vues ; jusqu'à 3 vues de film panoramiche 24 × 48 ~mm ou 24 × 65 ~mm peuvent être numériées avec le PORTE-FILM ROTATIF MOYEN FORMAT + PRESSEUR VERRE FH-869GR (optionnel)

Diapos 24× 36

1 à 5 diapos avec monture de 1 à 3,2 mm d'épaissur; de 49 à 50,8 mm de largeur

Film moyen format

1 à 4 vues (6 x 4,5), 1 à 3 vues (6 x 6) ou 1 à 2 vues (6 x 7,6 x 8 ou 6 x 9).

Diapos moyen format

Des diapos avec monture de 1 à

3.2 mm d'épaissier peuvent être numériées avec le PORTE-DIAPOMONTEE MOYEN FORMAT

FH-869M (optionnel)

Film 16 mm

De 1 à 3 bandes de 1 à 20 vues peuvent être numériées avec le PORTE-FILM 16 mm FH-816 (optionnel)

Lames de prélevement pour microscope

De 1 à 3 lames de prélèvement pour microscope (26 × 76 mm, de 0,8 à 2 mm d'épaissier) peuvent être numériées avec le PORTE-LAME POUR MICROSCOPE FH-8G1 (optionnel)

Ouverture / Définition de

numérisation (pixels)

FH-835S

25.4 × 37.5 mm/4000 × 5904

FH-835M

37.5 × 25.6 mm/5904 × 4032

FH-869S.FH-869G

6 × 4.5: 56.9 × 42.5 ~mm / 8964 × 6696

Système de numérisation

Optique fixe, système de numérique
mono-passé à support parallele
austé往来

Source déclairage

DEL infrarouge et R, V, B; transmission par systeme de tube diffuseur

Capteur d'image

DTC tri-lineaire monochrome avec

10000 pixels

Selection des couleurs

Effectuee par les DEL RVB

Résolution d'analyse

Jusqu'à 4000 points par pouce

Conversion analogue-numérique 16 bits par couleur

Densité

4.8

Données en sortie

8 ou 16 bits par composante (couleurs vraies et niveaux de gris)

Mise au point

Automatique et manuelle ; cible pour la mise au point automatique selec tionnable par l'utilisseur

Interface

IEEE 1394

Alimentation

CA 100-240V,50/60Hz

Environnement

Humidité relative : 20 - 60%

Temps de numérisation

(tempensecessarya la prévisuaisation ou a la numération si aucune option n'est selectionnee)

Diapos 24× 36 (avec FH-835M)

Prévisualisation : 13 secondes

Numérisation : 40 secondes

Diapos 120/220 (avec FH-869 S)

Prévisualisation : 38 secondes

Numérisation*: 185 secondes

*Compend le temps nécessaire à

I'affichage de I'image numerisee

Configuration système requise pour le logiciel Nikon Scan 4

Windows
Proesseur	Pentium® 300MHz ou supérieur recommendé
Système d'exploitation	Versions pré-installées de Windows® 98 SE, Windows® Me, Windows® 2000 Professionnel, Windows® XP Edition familiale, Windows® XP Professionnel
Mémoire vive*	128Mo ou plus (512Mo ou plus recommendés)
Disque dur**	40Mo nécessaires pour l'installation (200Mo recommends), 200Mo supplémentaires d'espace libre pendant l'utilisation de Nikon Scan
Écran	800 x 600 pixels avec nombre sur 16 bits (24 ou 32 bits recommendés)
Interface	USB***: Ports USB 1.1 intégrés, USB 2.0.IEEE 1394 : interface IEEE 1394 compatible OHCI nécessaire
Divers	Lecteur CD-ROM nécessaire pour l'installation
Macintosh
Proesseur	Power PC G3 ou ultérieur (G4 ou ultérieur recommendé)
Système d'exploitation	Mac® OS 9 (9.1 ou ultérieur), Mac® OS X (10.1.5 ou ultérieur)
Mémoire vive *	Mac® OS 9 : 64Mo ou plus (256Mo ou plus recommendés)Mac® OS X : 128Mo ou plus (512Mo ou plus recommendés)
Disque dur **	70Mo nécessaires pour l'installation (200Mo recommendés), avec 200Mo supplémentaires (Mac® OS 9) ou 550Mo (Mac® OS X)d'espace libre sur le disque dur lors de l'utilisation de Nikon Scan
Écran	800 x 600 pixels avec nombre sur 16 bits (24 ou 32 bits recommendés)
Interface	USB***: Ports USB 1.1 intégrés, USB 2.0Firewire : seuls les ports Firewire intégrés sont pris en charge
Divers	Lecteur CD-ROM nécessaire pour l'installation

￥

Le besoin en mémoire peut augmenter selon le type de film, la taille de la numération, la résolution, la quantification, le nombre de numérisations effectuées par session, le porte-film ou l'adaptateur de film ou si les technologies Digital ROC™ or Digital GEM™ sont utilisées. Il est recommendé d'utiliser un système ayant plus de mémoire disponible que le minimum recommandé.

**

Une quantité plus importante d'espace libre sur le disque durait peut être nécessaire selon le type de film et le nombre de vues. Nikon recommende d'avoir autant d'espace libre que possible lors de l'utilisation de Nikon Scan.

***

Selon le type d'interface installée, la connexion USB fonctionnera en « high speed » (USB 2.0 uniquement; vitesse de transfert maximale 480 Mbit/s) ou en « full speed » (USB 1.1/USB 2.0 ; vitesse de transfert maximale 12 Mbit/s). Les ordinateurs avec Windows® XP et Windows® 2000 Professionnel et dotés d'une interface USB 2.0 prenrent en charge le USB « high speed ». Pour de plus amples informations, contactez votre fabricant. Les utilisateurs de Windows® XP, Windows® 2000 Professionnel et Mac OS X dont l'ordinateur n'est pas équipé d'un port USB 2.0, peuvent installer une carte d'interface RATOC PCIU3U USB 2.0 (pour de plus amples informations, consultez le site de Raticom Systems en anglais à l'adresse suivante http ://www.ratocsystems.com/english/index.html).

Configuration système requise pour le calculiel Nikon View

Windows
Proesseur	Pentium® 300MHz ou plus rapide
Système d'exploitation	Versions pré-installées de Windows® 98SE, Windows® Me, Windows® 2000 Professionnel, Windows® XP Edition Familiale, Windows® XP Professionnel
Mémoire vive	64Mo ou plus recommandés
Disque dur	60Mo nécessaires pour l'installation
Écran	800 x 600 avec couleur sur 16 bits (24 ou 32 bits recommandés)
Divers	Lecteur CD-ROM nécessaire pour l'installation

Macintosh

Système d'exploitation	Mac® OS 9.0 - 9.2 (seuls les ports USB intégrés sont pris en charge), Mac® OS X (10.1.3 ou ultérieur)
Modèles	iMac®, iMac™ DV, Power Macintosh® G3 (Bleu & Blanc), Power Mac™ G4 ou ultérieur, iBook®, PowerBook® G3 ou ultérieur (seuls les portes USB intégrés sont pris en charge)
Mémoire vive	64Mo ou plus recommendés
Disque dur	60Mo nécessaires pour l'installation
Écran	800 x 600 avec couleur sur 16 bits (24 ou 32 bits recommendés)
Divers	Lecteur CD-ROM nécessaire pour l'installation

Remarque :

Les temps de numérisation et autres statistiques liées aux performances proviennent des résultats de tests réalisés en interne par la société Nikon.

Digital ICE Advanced correspond à l'ensemble des quatre fonctions Digital ICE, Digital ROC, Digital GEM et Digital DEE.

Les technologies Digital ICE Advanced™ sont conçues par Applied Science Fiction

La technologie Digital ICE Professional™ est concise par Applied Science Fiction.

Microsoft et Windows sont des marques déposées ou commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Macintosh et FireWire sont des marques déposées ou commerciales de Apple Computer Inc. aux États-Unis et/ou dans d'autres pays.

Les produits et les noms de marque sont les marques déposées ou commerciales de leur détenteur respectif.

Les caractéristiques et l'équipment sont sujets à modification sans notification ni obligation de la part du fabricant. Novembre 2005.
