COOLSCAN IV ED - Scanner de films NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner de films et diapositives
Résolution maximale	4000 x 4000 pixels
Profondeur de couleur	14 bits par canal
Type de support	Films 35 mm et diapositives
Interface de connexion	USB 1.1
Système d'exploitation compatible	Windows et Mac OS
Dimensions approximatives	250 x 110 x 100 mm
Poids	1,5 kg
Alimentation électrique	Adaptateur secteur inclus
Fonctions principales	Numérisation de films, correction des couleurs, suppression des poussières
Entretien et nettoyage	Nettoyage régulier de la lentille et du plateau de numérisation
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour la réparation
Informations générales	Scanner idéal pour les photographes souhaitant numériser leurs archives de films
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'exposition à l'humidité

FOIRE AUX QUESTIONS - COOLSCAN IV ED NIKON

Comment installer le NIKON COOLSCAN IV ED sur mon ordinateur ?

Pour installer le NIKON COOLSCAN IV ED, connectez l'appareil à votre ordinateur via le câble USB fourni. Ensuite, installez les pilotes nécessaires à partir du CD inclus ou téléchargez-les sur le site officiel de Nikon.

Mon scanner ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que le câble est en bon état. Essayez également de redémarrer votre ordinateur et de reconnecter le scanner.

Pourquoi mes numérisations sont-elles floues ?

Assurez-vous que le film ou la diapositive est correctement positionné dans le scanner. Nettoyez également la vitre du scanner et vérifiez que les paramètres de résolution sont adéquats pour votre projet.

Comment résoudre les erreurs de communication entre le scanner et l'ordinateur ?

Vérifiez les connexions USB et essayez de changer de port USB sur votre ordinateur. Si le problème persiste, redémarrez votre ordinateur et vérifiez que les pilotes sont à jour.

Quel logiciel devrais-je utiliser pour numériser avec le NIKON COOLSCAN IV ED ?

Vous pouvez utiliser le logiciel Nikon Scan qui est fourni avec le scanner. D'autres logiciels de numérisation compatibles peuvent également être utilisés, mais assurez-vous qu'ils prennent en charge les scanners Nikon.

Comment nettoyer le NIKON COOLSCAN IV ED ?

Utilisez un chiffon doux et anti-statique pour nettoyer l'extérieur de l'appareil. Pour la vitre, utilisez un nettoyant approprié pour appareils électroniques. Ne jamais utiliser de produits abrasifs.

Puis-je numériser des diapositives avec le NIKON COOLSCAN IV ED ?

Oui, le NIKON COOLSCAN IV ED est conçu pour numériser à la fois des films et des diapositives. Assurez-vous d'utiliser le support approprié pour les diapositives lors de la numérisation.

Où puis-je trouver des mises à jour pour le logiciel du scanner ?

Les mises à jour pour le logiciel du scanner peuvent être téléchargées sur le site officiel de Nikon dans la section de support et de téléchargement.

Pourquoi le scanner ne reconnaît-il pas le film que j'essaie de numériser ?

Vérifiez que le film est correctement inséré et qu'il n'est pas endommagé. Assurez-vous également que le type de film est compatible avec le NIKON COOLSCAN IV ED.

MODE D'EMPLOI COOLSCAN IV ED NIKON

Scanner pour film 24x36/APS (IX240)

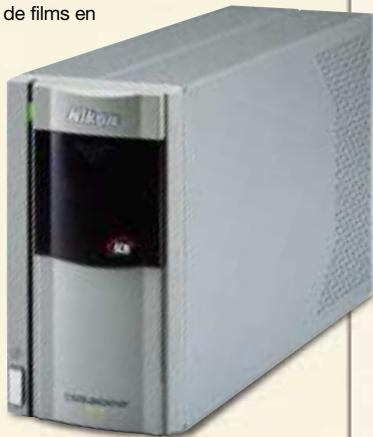

COOLSCANIV ED

La passerelle numérique de vos images vers le futuro

La poursuite de la qualité

Vous avez decide de classer votre stock de films négatifs et positifs. Mais voilà, vous étés maintainant désorienté devant l'immensité du travail : tri, organisation, stockage. Sans compter qu'en regardant de plus pres, vous constaze que certains de vos films sont loin d'être au moins de leur forme. La poussière, les rayures et les couleurs délavées les ont rudement mis à l'épreuve. Ne vous découvert pas! Nikon a la solution de numérisation qu'il vous faut, le nouveau COOLSCAN IV ED, un scanner capable de vous offrir des images de haute résolution, riches en couleur et grâce auquel, vos photographies vont retrouver, une fois numériées, une nouvelle beauté.

Début de la numérisation

Nikon Scan 3:logiciel de pilotage

Traitement d'image par logiciel

Sanstraitement

Numérisation haute résolution - Quantification 12-bits, sortie 16-/8-bits pour des images riches en couleur

Le COOLSCAN IV ED numérique vos images à 2900 dpi, leur garantissant ainsi une exceptionnelle nettete et une parfaite reproduction des moindres détails. La précision de la quantification sur 12 bits et la sortie sur 16/8 bits permettent d'obtenir des données d'image en 68700 millions de couleurs.

Nouveau capteur DTC

Le nouveau capteur du COOLSCAN IV ED réduit automatiquement le bruit et offre une plage dynamique étendue permettant d'obtenir une parfaite reproduction de l'image numérique.

Nouvelle fonction de traitement des films négatifs couleur

La nouvelle fonction d'analyse, dotée d'une correction automatique intelligente des tons et des couleurs, assure une superbe reproduction des films négatifs même orangés.

Objectif de reproduction SCANNER NIKKOR ED

La précision de la numérisation tient en grande partie à la qual-

ité optique. C'est la raison pour laquelle Nikon a développé l'objectif SCANNER NIKKOR ED, en le dotant de lentilles en verre à dispersion ultra-faible pour réduire considérablement l'aberration chromatique. Cet objectif minimise également la distorsion de l'image et assure une parfaite netteté

Coupe transversale d'un objectif

des contours, garantissant ainsi de superbes résultats.

Extrème rapidité d'utilisation

Démarrage rapide

Vous pouvez vousmettre à travailler des que le scanner est sous tension. Nul besoin d'attendre qu'ilchauffe.

■ Autofocus et prévisualisation rapides

L'autofocus rapide [uniquement avec l'adaptateur pour diapo sous cache MA-20(S)] est automatiquement activé depuis que le format de film approprié pour la

Différents formats de film

Le COOLSCAN IV ED accepte les formats de film suivants :

Adaptateur	Format de film
ADAPTATEUR POUR FILM EN BANDE SA-21	Film 24x36; chargement continu de 2 à 6 vues; Possibilité d'afficher les vues en miniature, de numérique en continu et parlots
ADAPTATEUR POUR DIAPOSUS Cache MA-20(S)	Diapositive
PORTE-FILM POUR FILM EN BANDE FH-3 [utilisé avec le MA-20(S)]	Film en bande 24x36
ADAPTATEUR POUR FILM IX240 IA-20(S) (optionnel)	Cartouche APS (IX240); Possibilité d'afficher les vues en miniature, de numérique en continu et parlots

numérisation a été détecté. Et, grâce au système de prévisualisation rapide, il est possible d'afficher l'image en aperçu et de la corriger.

Vitesse de numérisation accélérée

La numérisation a été accélérée grâce à l'incorporation d'un ASIC (circuit intégré à application spécifique). Ultra-rapide, la numérisation à 2900 dpi ne prend que

Eclairage par DEL

Vous n'avoz pas non plus à craindre d'endommager vos films pendant la numérisation car tout comme les autres modèles de cette nouvelle série de COOLSCAN, le COOLSCAN IV ED est doté d'un éclairage par DEL qui, contrairement à celui proposé pour d'autres modèles, a l'avantage de n'avoiraucun effet sur le film. Autre avantage, l'illumination DEL ne requiert que peu de maintenance et ne présente donc pas de risque à long terme.

42 secondes pour afficher l'image à l'écran.

■ Numérisation parlots

La possibilité de numériqueer plusieurs vues en une seule fois vous fera gagner du temps [avec l'ADAPTATEUR POUR FILM EN BANDE SA-21 ou l'ADAPTATEUR POUR FILM IX240 IA-20(S)]

Autres avantages

Economique en énergie

Interface USB

L'interface USB du

COOLSCAN IV ED, facile

de connexion, assure une transmission rapide des données à votre ordinateur.

Digital ICE™ pour une splendide reproduction de l'image

Votre film souffre de la poussière ou de rayures sur la surface du film, de couleurs alterées, de moisissures ou de grain? Les procédés Digital ICE™ du Nikon COOLSCAN IV ED vous apportent la solution à tous ces problèmes afin de vous donner des résultatsvriment étonnants,quel que soit l'age du film. Qui plus est, il est possible d'utiliser ces trois fonctions independamment.

Digital ICE™ (Correction et amélioration de l'image)

Digital ICE™ est une fonction unique qui retire la poussière, les rayures et les marques de doigs de l'image numérique.

Digital ICE™ s'applique aux films couleur et films monochromes chromogéniques, mais n'est pas conseilé avec les films Kodachrome.

avec ICE

1. Digital ROC™ (Restitution des couleurs algérées)
   Gracé à la fonction Digital ROC™ régblable par l'utilitaire, le COOLSCAN IV ED redonne aux images algérées toute leur splendeur en restaurant ainsi la tonalité de celles-ci.

1975 (film négatif)

3. Digital GEM™ (Gestion du grain)

Enfin, la fonction Digital GEM™ également ajustable par l'utilisateur, égalise le grain de l'image - cette trame génante apparaissant sur certaines photographies prises avec un film ultra sensible - afin de donner à votre image une appearance plus homogène.

avec GEM

Digital ICE ^3 (Digital ICE cubed) correspond à l'ensemble des trois fonctions Digital ICE, Digital ROC et Digital GEM.

Digital ICE³ (Digital ICE cubed), Digital ICE, Digital ROC et Digital GEM sont des marques d'Applied Science Fiction Inc.

Digital ICE³ (Digital ICE cubed) sont des technologies développées par Applied Science Fiction Inc.

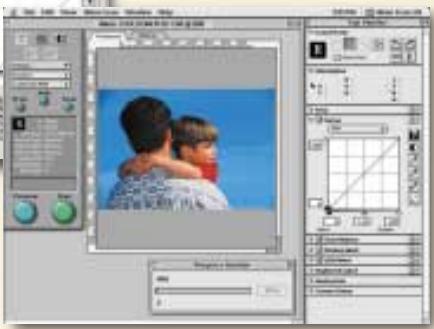

Logiciel de pilotage Nikon Scan 3

Le COOLSCAN IV ED est un scanner facile à utiliser, vous donnant tout le contrôle nécessaire pour obtenir des résultats professionnels. Un plug-in Photoshop™ complètement reconçu pour Mac OST™, et une source TWAIN pour les utilisateurs Microsoft® Windows® sont fournis avec le scanner. Le nouveau logiciel de pilotage Nikon Scan 3 fonctionne avec n'importe quel logiciel d'édition d'image compatible TWAIN ou Photoshop™ et comme programme

d'application independant.

Simplicité de la numérisation

Que ce soit pour une simple numérisation ou pour une édition très pointue, il est possible même à un novice d'utiliser Nikon Scan 3 grâce à son interface utilisateur particulièrement conviviale. L'image affichée peut être redimensionnée et glissée/collee. L'aperçu avant numérisation, la rotation, l'inversion symétrique, l'agrandissement /réduction, le rognage, le paramétrage de la résolution et autres réglages peuvent être également effectués.

Numérisation de vues miniatures

Nikon Scan 3 est parfait pour la numérisation de films en

bandes de 6 vues et les films APS™. Il peut afficher les vues miniatures très rapidement et permettre la sélection de l'une des vues ou la numérisation de toutes les vues. Vous pouvez séLECTIONner et afficher les vues souhaïées en entrant leur numéro de vue. La numérisation parlots est également disponible.

ADAPTATEUR POUR FILM EN BANDE SA-21

ADAPTATEUR POUR
DIAPO SOUS CACHE
MA-20(S)

ADAPTATEUR POUR FILM IX240 IA-20(S) (optionnel)

Porte-film

PORTE-FILM POUR FILM EN BANDE FH-3 [utilisé avec MA-20(S)]
PORTE-LAME MEDICALE FH-G1 (optionnel) [utilisé avec MA-20(S)]

\section*{Caracteristiques du scanner LS-40 ED pour film 24x36 /IX240}

Système d'analyse/optique
Type de film	Film 24x36/IX240, lame pour microscope
Résolution d'analyse	2900 dpi
Adaptateurs de film	ADAPTATEUR POUR FILM EN BANDE SA-21(2 à 6 vues)
	ADAPTATEUR POUR FILM SOUS Cache MA-20(S)
	PORTE-FILM POUR FILM EN BANDE FH-3 (1 à 6 vues)
	ADAPTATEUR POUR FILM IX240 IA-20(S)(15/25/40 vues, optionnel)
	CHARGEUR LAME MÉDICALE FH-G1 (optionnel)
Surface d'analyse (max.)	25,1 x 38mm (2870 x 4322 pixels)
Surface effective (dimensions/pixels)	SA-21 : 23,3 x 36,0 mm (2657 x 4104)MA-20(S) : 25,1 x 36,8 mm* (2870 x 4203)FH-3 : 24,0 x 36,0 mm (2736 x 4104)IA-20(S) : 16,1 x 26,9 mm (1836 x 3067)FH-G1 : 22,9 x 35,0 mm (2610 x 3989)* La surface effective réelle dépend des dimensionsintérieures du cache diapo.
Illumination	Matrice à diodes électroluminescentes RVB et D
Déparation des couleurs	Sequence d'illumination RVB à chaque ligne
Objectif de reproduction	Objectif NIKKOR ED (7 lentilles en 4 groupes avec3 lentilles en verre ED)
Mise au point	Automatique et manuelle

Numérisation/traitement des données
Temps de numérisation	Environ 42 s à 2900 dpi (24x36), sortie en 8 bits (temps de numérisation avec affichage, Windows, CMS désactivé)
Dynamique de densité	3,6
Numérisation de vues miniatures et numéri-sation parlots	Film 24x36 (135) en bande : 2 à 6 vues Cartouche IX240 : 15/25/40 vues (optionnel)
Quantification	12 bits
Données en sortie	16 bits, 8 bits par composante (sélectionnable par l'utilisateur)
Digital ICE™	Digital ICE™, Digital ROCTM, Digital GEM™
Système de gestion de la vente	Intégré

Transfert des données
Interface	USB 1.1
Conditions d'utilisation
Alimentation	100-240 V AC, 0,3-0,2A, 50/60Hz
Environnement	Température : 10-35°C
	Humidité relative : 20-60% (sans condensation)
Dimensions (L x H x P)	93 x 169 x 315mm
Poids	Environ 3kg
Divers
Accessoires fournis	ADAPTATEUR POUR FILM EN BANDE SA-21, ADAPTATEUR POUR DIAPO SOUS Cache MA-20(S) PORTE-FILM POUR FILM EN BANDE FH-3, Câble USB, logiciel de pilotage Nikon Scan 3, Câble d'alimentation secteur, manuel
Logiciels fournis	Photoshop LE 5.0 (Adobe Systems Inc.)

• Les accessoires peuvent différer d'un pays à l'autre.

Configuration nécessaire pour le logiciel de pilotage Nikon Scan 3

	Pour Macintosh®	Pour Windows®
Micro-processeur	Power PC G3, G4 (Power PC G4 ou ultérieur recommendé)	MMX Pentium 166 MHz ou supérieur (Pentium II ou supérieur recommendé)
Système d'exploitation	Mac OS 8.6-9.2, Mac OS X (10.1.3 ou ultérieur)	Windows 98 Déquête Edition (SE), Windows Me, Windows 2000 Professionnel, Windows XP (Edition familiale/ Professionnel)
Mémoire vivo	32 Mo (64 Mo ou plus recommends) 256 Mo ou plus recommends pour OS X	32 Mo (64 Mo ou plus recommends) pour Windows 98 Déquête Edition (SE), Me et 2000 128 Mo (256 Mo ou plus recommends) pour Windows XP
Espace libre sur le disque dur	20 Mo libre pour l'installation et 20 Mo supplémentaires disponibles pendant l'utilisation de Nikon Scan (200 Mo ou plus recommendés) 550 Mo ou plus recommends pour OS X)	20 Mo libre pour l'installation avec 20 Mo supplémentaires disponibles pendant l'utilisation de Nikon Scan (200 Mo ou plus recommendés)
Résolution video	Moniteur de résolution VGA (640 x 480 pixels) en couleur 16 bits (milliers de couleurs) (24 bits ou plus recom-mandés)	Moniteur de résolution VGA (640 x 480 pixels) en couleur 16 bits (24 bits ou plus recommandés)
Interface	Seuls les ports USB intégrés sont supportés†
Divers	Lecteur CD-ROM nécessaire pour l'installation

• Un minimum de 192 Mo est recommendé pendant l'utilisation de Digital GEM, Digital ROC, ou de l'adaptateur pour film IX240 IA-20 (S) (optionnel). De la mémoire supplémentaire est nécessaire pour faire tournier l'application principale lorsque Nikon Scan est utilisé comme source TWAIN ou comme plug-in.
  † Le scanner peut ne pas fonctionner normalement lorsqu'il est connecté par un hub USB.

Digital ICE™ (Digital ICE cubed), Digital ICE™, Digital ROC™ et Digital GEM™ sont des marques d'Applied Science Fiction Inc.

Digital ICE™ (Digital ICE cubed) sont des technologies développées par Applied Science Fiction Inc.

Microsoft® et Windows® sont des marques déposées ou commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Macintosh® est une marque déposée ou commerciale d'Apple Computer Inc. aux Etats-Unis et/ou dans d'autres pays. Les produits et noms de marque sont les marques déposées ou commerciales de leur propriété respectif.

Les caractéristiques et l'équipement sont sujets à modification sans notification préalable ni obligation de la part du fabricant. Mars 2002
