LS-20E - Scanner de films NIKON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Numériseur de diapositives et négatifs
Résolution maximale	2000 x 3000 pixels
Format de numérisation	Diapositives 35 mm et négatifs 35 mm
Alimentation électrique	Alimentation par adaptateur secteur
Dimensions approximatives	150 x 100 x 200 mm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec Windows et Mac OS
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240 V AC
Puissance	Consommation électrique maximale de 20 W
Fonctions principales	Numérisation de diapositives et négatifs, prévisualisation sur écran LCD
Entretien et nettoyage	Nettoyer régulièrement l'objectif et le compartiment à poussière
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter un professionnel pour les réparations
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'exposition à l'humidité
Informations générales	Idéal pour les amateurs de photographie souhaitant numériser leurs souvenirs

FOIRE AUX QUESTIONS - LS-20E NIKON

Comment installer le NIKON LS-20E sur mon ordinateur ?

Pour installer le NIKON LS-20E, connectez le scanner à votre ordinateur à l'aide du câble USB fourni. Ensuite, insérez le CD d'installation dans le lecteur ou téléchargez le logiciel depuis le site officiel de Nikon, puis suivez les instructions à l'écran.

Pourquoi mon scanner NIKON LS-20E ne s'allume-t-il pas ?

Vérifiez que le scanner est correctement branché à une prise de courant fonctionnelle et que le câble d'alimentation est en bon état. Essayez également de changer de prise pour voir si le problème persiste.

Comment résoudre les problèmes de qualité d'image lors de la numérisation ?

Assurez-vous que la vitre du scanner est propre et exempte de poussière ou de taches. Vérifiez également que vous utilisez les réglages de résolution appropriés pour votre numérisation.

Que faire si le logiciel de numérisation ne reconnaît pas le NIKON LS-20E ?

Vérifiez que le scanner est correctement connecté à l'ordinateur et allumé. Redémarrez le logiciel de numérisation et, si le problème persiste, redémarrez votre ordinateur.

Comment puis-je effectuer une numérisation en plusieurs passes ?

Dans le logiciel de numérisation, sélectionnez l'option 'numériser en plusieurs passes' avant de lancer la numérisation. Suivez les instructions à l'écran pour terminer le processus.

Mon scanner NIKON LS-20E fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème mécanique. Éteignez le scanner, vérifiez s'il y a des objets bloquant le mécanisme, puis rallumez-le. Si le bruit persiste, contactez le service clientèle de Nikon.

Comment mettre à jour le logiciel du NIKON LS-20E ?

Visitez le site officiel de Nikon, recherchez la section 'Support' et téléchargez les dernières mises à jour du logiciel pour le LS-20E. Suivez les instructions d'installation fournies.

Est-ce que le NIKON LS-20E est compatible avec Windows 10 ?

Oui, le NIKON LS-20E est compatible avec Windows 10. Assurez-vous de télécharger les pilotes et le logiciel les plus récents depuis le site de Nikon pour garantir une compatibilité optimale.

MODE D'EMPLOI LS-20E NIKON

• La reproduction sans notre autorisation, de quelles partie que ce soit de ce manuel est interdite.
• Les informations containues dans ce manuel sont susceptibles d'être modifiées sans préavis.
• Nous avons fait l'effort de produit un manuel précis. Merci de nous averir de toute erreur que vous y trouveriez.
• Nous dégageons toute responsabilité des conséquences résultat de l'utilisation de ce produit, nonobstant les termes précités.

Propriété des noms

Macintosh est un nom appartenant à Apple Computer, Inc.
Microsoft est une marque déposée et Windows est un nom appartenant à Microsoft
Corporation.
IBM PC/AT est un nom appartenant à International Business Machines Corporation.
Les autres produits ou noms sont des noms appartenant à leur propriétaires respectifs.

Le pictogramme

Les pictogrammes dans ce manuel mettent en relief d'importants avertissements de sécurité. Avant demettre en marche ce produit et pour l'utiliser en toute sécurité, veuillez dire chaque section precedee de ce panneau. Pour les reperer rapidement, ces pictogrammes se retrouvent aussi dans la table des matieres.

Le pictogramme

Les pictogrammes dans ce manuel mettent en relief des averissements concernant l'utilisation de ce produit. Ces pictogrammes sont placées dans les section à生存 avant demettre l'appareil en fonction pour évider de l'endommager.

Protection contre les parasites

Cet équipement a été testé et reste dans les limites des règles FCC part 15 pour les matériels numériques de classe B. Ces limites sont établies pour apporter une protection convenable aux parasites importants dans une installation privée. Cet équipement génére, utilise et peut émettre de l'énergie radioélectrique, et s'il n'est pas installé et utilisé suivant les instructions, causer des parasites importants avec les communications radio. Toutefois, il n'est pas assure que des parasites ne se produit en passant une installation particulière. Si l'équipment provoque des parasites importants avec une réception de radio ou de télévision, ce qui est déterminable en éteignant ou allumant l'équipement, l'utiliseur est invite à essayer de corriger les parasites en essayant une ou plusieurs des mesures suivantes:

• Réorienter et régler l'antenne de réception.
  Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise sur un circuit différent de celui du récepteur.
• Consulter le vendeur ou un technician radio/T.V. qualifié pour plus d'aide.

AVERTISSEMENT

Modifications

La FCC prévient l'utilisateur que toute modification ou changement fait à ce matériel sans l'accord écrit de Nikon Corporation, sont susceptible d'invalider l'homologation du matériel.

Câble SCSI

Veuillez utiliser le cable décrit en page 5 du manuel fourni avec le scanner. D'autres cables peuvent dépasser les limites des règles FCC class B Part 5.

Notice pour les utilisateurs au Canada

Cet appeareil numérisque de classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

Note aux acheteurs des pays européens

Ce matériel suit les directives de la Communauté Européenne (87/308/ EEC), Direction générale V chargée des questions liées à l'énergie electromagnétique des apparèils numériques. Émission inférieure à 70 dBA.

Précautions de sécurité

Pour prévenir les problèmes et vous servir du COOLSCAN II correctement et en toute sécurité lisez attentivement les points suivants:

Assurez-vous d'utiliser une alimentation électrisque AC de 100V-240V, 50/60Hz. Le cable d'alimentation doit correspondre au voltage.

Avec un voltage supérieur à 125 V AC;

utilisèz un cable secteur correspondant aux normes de sécurité en vigueur dans le pays d'utilisation, avec une prise de 250V AC, 15A (NEMA 6P-15) isolée et de plus de AWG 18 de section.

Avec un voltage de 125V AC ou moins;

utilisèz un cable secteur correspondant aux normes de sécurité en vigueur dans le pays d'utilisation, avec une prise de 125V AC, 10A isolée et de plus de AWG 18 de section.

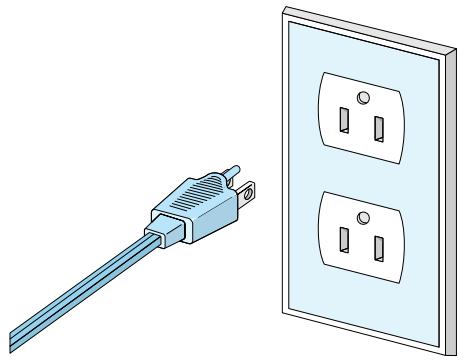

Assurez-vous que la prise electrisque est reliée à la terre. Reliez entre elles les masses des autres apparèils qui lui sont connectées. Si les masses ne sont pas reliées, il peut y avoir boucle de masse avec risque de chocs electrisques et de parasites statiques.

• La forme de la prise dépend du pays

• Ne reliiez pas la prise de terre à une conduite de gaz ou d'eau.

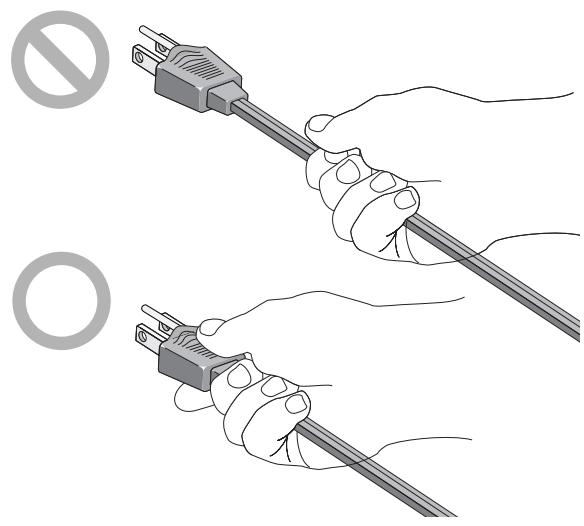

• Lors du branchement ou du débranchement du cable secteur, ne touche que la prise. Sinon, il y a risque de rupture et panne ou de chocolélectrisque.

• Ne rallongez pas le cable électrisque de ce produit, il y a risque de mauvais fonctionnement. Ceci peut provoquer des pannes.

• Ne connectez pas et ne demontez pas ce périphérique alors que l'interrupteur est allumé. Ceci peut provoquer une panne.
• Ne débranche pas la prise de courant alors que l'interrupteur est allumé. Ceci peut provoquer une panne.
• Ne déplacez pas l'unité alors qu'elle est sous tension. Ceci peut provoquer une panne.
• Attendez au moins cinq seconde après extinction avant de rallumer l'appareil.

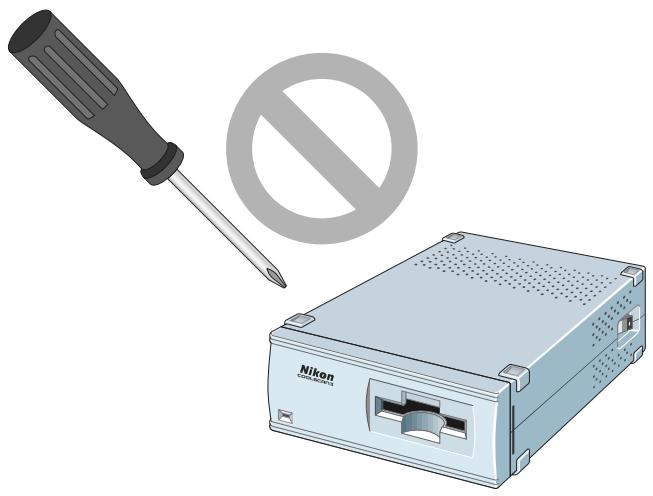

• Ne démonze l'unité sousaucun prétexte. Les parties internes sous haute tension peuvent provoquer une électrocution.

• N'introduisez pas d'objets étrangers dans l'unité. Si des objets inflammables, métalliques, de l'eau viennent en contact avec l'intérieur de l'unité, il y a risque de panne, incendie et/ou électrocution.

• Proscrivez les produits tels qu'alcool, benzine, terrebenthine, ou pesticides. Ceci peut provoquer panne, incendie et/ou electrocution.

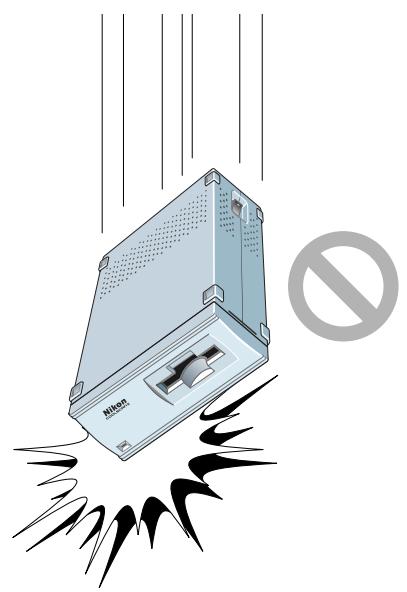

• Ne soumettez pas l'appareil à des chocs violents. Ceci peut provoquer des pannes.

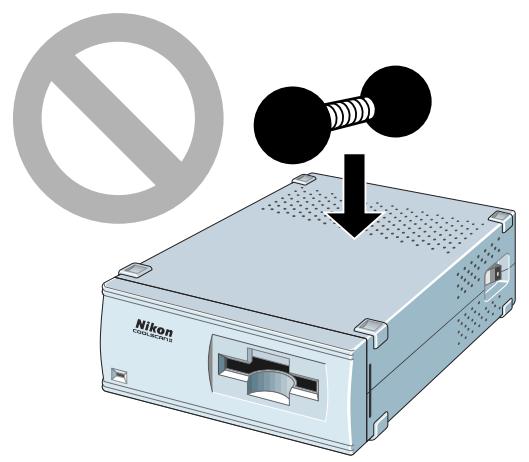

• Ne placez pas d'objets lourds sur l'unité.

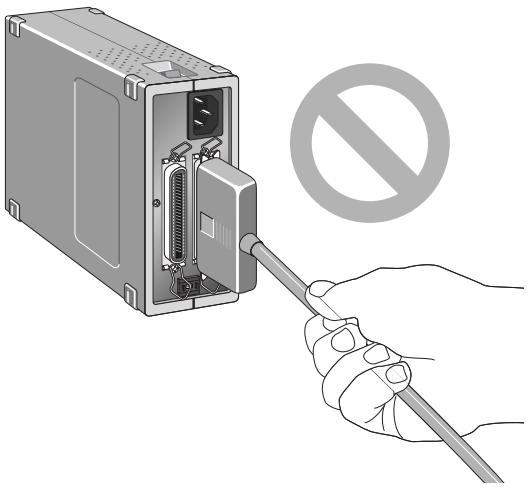

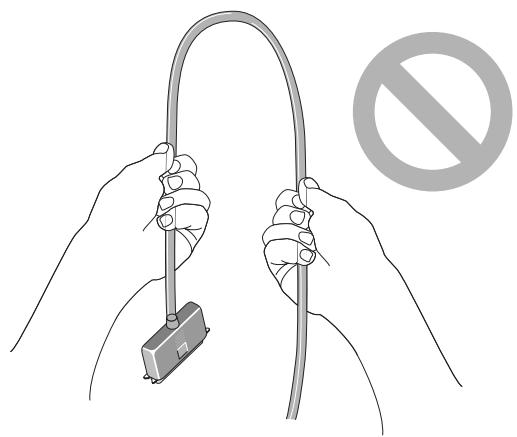

• Ne tirez ni ne pliez le cable SCSI. Il y a risque de rupture du cable.

Si vous notez quelque que chose d'anormal

Si un bruit inhabituel, une odeur ou de la fumée survenaient, éteignez immédiatement le COOLSCAN II, déconnectez le cable secteur et le cable SCSI. Contactez votre détaillant, ou le représentant Nikon de votre pays.

Lieux d'entreposage et d'utilisation

Un entroposage correct assurera une longue vie au produit. Pour éviter à la poussière de s'accumuler à l'intérieur, il est conseillé d'utiliser une housse correcte sur l'unité.

N'entreposez pas à un endroit où:

• La température est supérieure à 35^ ou inférieure à 10^ , les différences de températures sont importantes ou la condensation peut se produit.

L'humidité dépasse 80%.
L'unité est directement exposée au soleil.

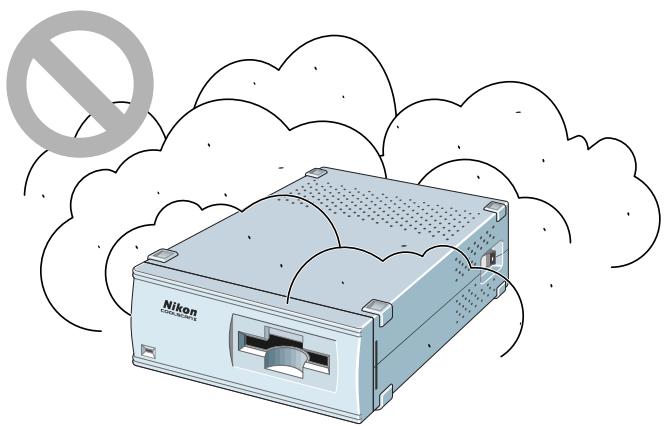

L'atmosphère est très poussièreuse.

• L'unité peut être sujette à des vibrations excessives ou à des choses physiques.

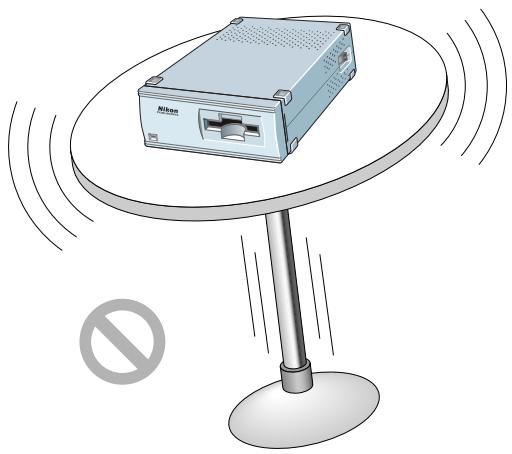

• L'unité est posée sur une surface instable.

• L'unité est exposée au brouillage d'autres équipements proches.

Laissez suffisamment d'espace autour de l'unité pour permettre une bonne ventilation des ouïes. Obturer ces ouïes peut provoquer un échauffement interne. Placez l'unité sur une surface stable horizontale. Des problèmes surviendront, si l'unité fonctionne dans de mauvaises conditions.

Précautions d'utilisation

• Ne déplacez pas l'unité pendant la numérisation. Il y a risque de panne.
• Lors du déplacement de la platine de numérisation, ne touche pas ou ne retirez pas le porte-film. Il y a risque de panne.
• N'utilisez pas de monture de diapositive de plus de 3mm d'épaissier. Si la surface de la monture de diapo n'est pas lisse, vous aurez peut-être une résistance à l'introduction ou à la sortie de la diapositive.
• S'il y a résistance, ne forcez pas la diapositive ou le porte-film en entrée ou en sortie. Il y a risque de panne.

Précautions de transport

Lors du transport, emballez l'unité dans l'emballage d'origine fournir par Nikon.

Lorsque you sortez l'unité du pays

L'utilisation de ce produit peut violer des lois ou restrictions locales de certains pays. Dans ces cas, nous dégageons toute responsabilité pour les violations provoquées par l'utilisation de ce produit.

Note concernant l'interdiction de copie ou de reproduction

Sachez que la simple possession de matériel copie ou produit par un scanner peut être puni par la loi.

• Items interdits par la loi de copie ou de reproduction

Ne copiez ni ne reproduisez des billets de banque, pièces ou autre monnaie, bons du trésor, même si ces copies sont estampillées „Specimen".

La copie ou la reproduction de billets de banque, pièces ou autre monnaie circulant à l'étranger sont interdites.

La copie ou la reproduction de timbres ou documents postaux neufs issus de l'administration des postes sont interdites sans accord écrit de cette administration.

La copie ou la reproduction de timbres fiscaux et autres documents certifiés par l'administration sont interdites.

• Avertissements sur certaines copies et reproductions

L'administration émet des averissements concernant la copie ou la reproduction de monnaie émise par des organismes privés (chèques, billets, certificates), coupons de circulation, sauf lorsque ces copies concernent le propre organisme émetteur. Ne copiez ni ne reproduisez aussi les papiers d'identité officiens, badges de sécurité, tickets restaurants, et autres tickets monnayables.

• Respect de la propriété intellectuelle

La copie ou la reproduction de travaux tels que livres, musiques, tableaux de peinture, gravures, dessins, films, photos qui sont soumis à droits de reproduction d'œuvres intellectuelles sont interdites sauf dans le cadre d'un usage personnel sans but commercial.

Table des matières

Protection contre les interférences iv

AVERTISSEMENTS IV

Note aux utilisateurs au Canada.

Note aux utilisateurs dans les pays européens v

Précautions de sécurité vi

Si you notez quelque que chose d'anormal xi

Lieux d'entreposage et d'utilisation xi

Précautions d'utilisation xiv

Précautions de transport xiv

Lorsque you sortez l'unité du pays xiv

Note concernant l'interdiction de copie ou de reproduction..... XV

1. Présentation 1

1.1 Fonctionnalités 1
1.2 Environnement de fonctionnement du modele standard ... 2

2. Opérations préliminaires 4

2.1 Vérifications 4
2.2 Contenu 4

Modèle standard 4

Modèle interne 6

2.3 Notes d'utilisation 8
2.4 Nettoyage de I'unité 8

3. Description 9

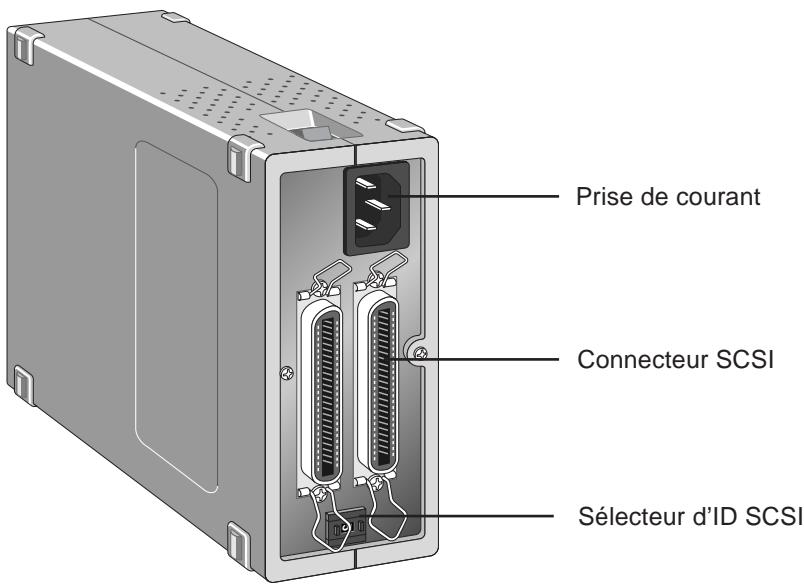

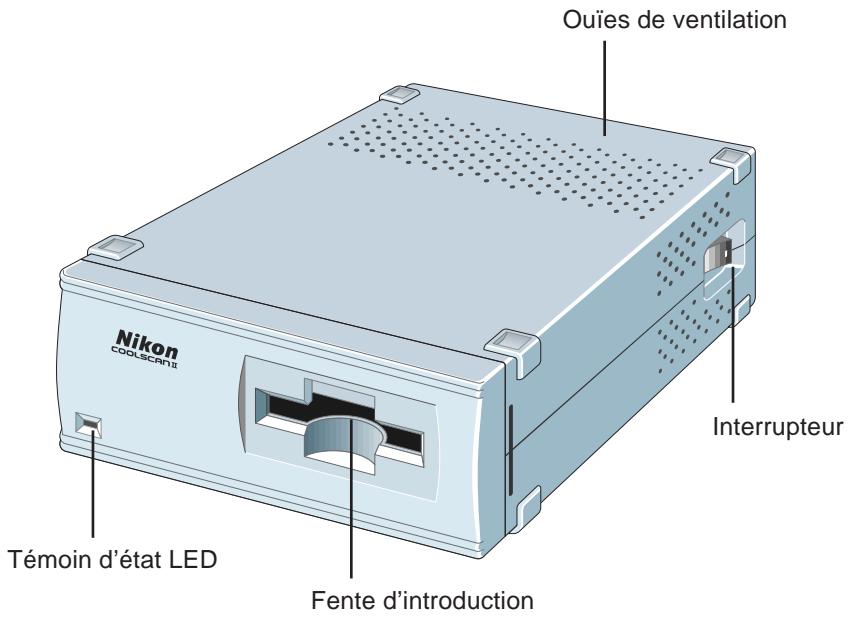

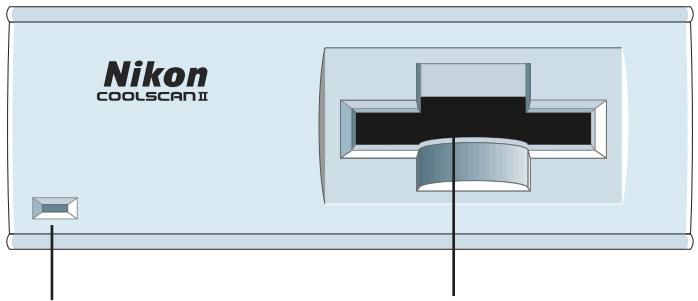

3.1 Unité principale 9
Modèle standard 9

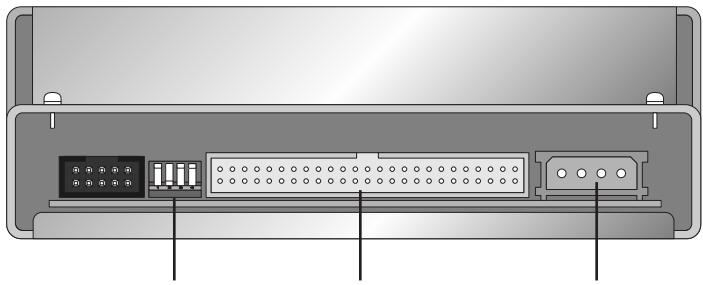

Modèle interne 11
3.2 Temoin LED 12

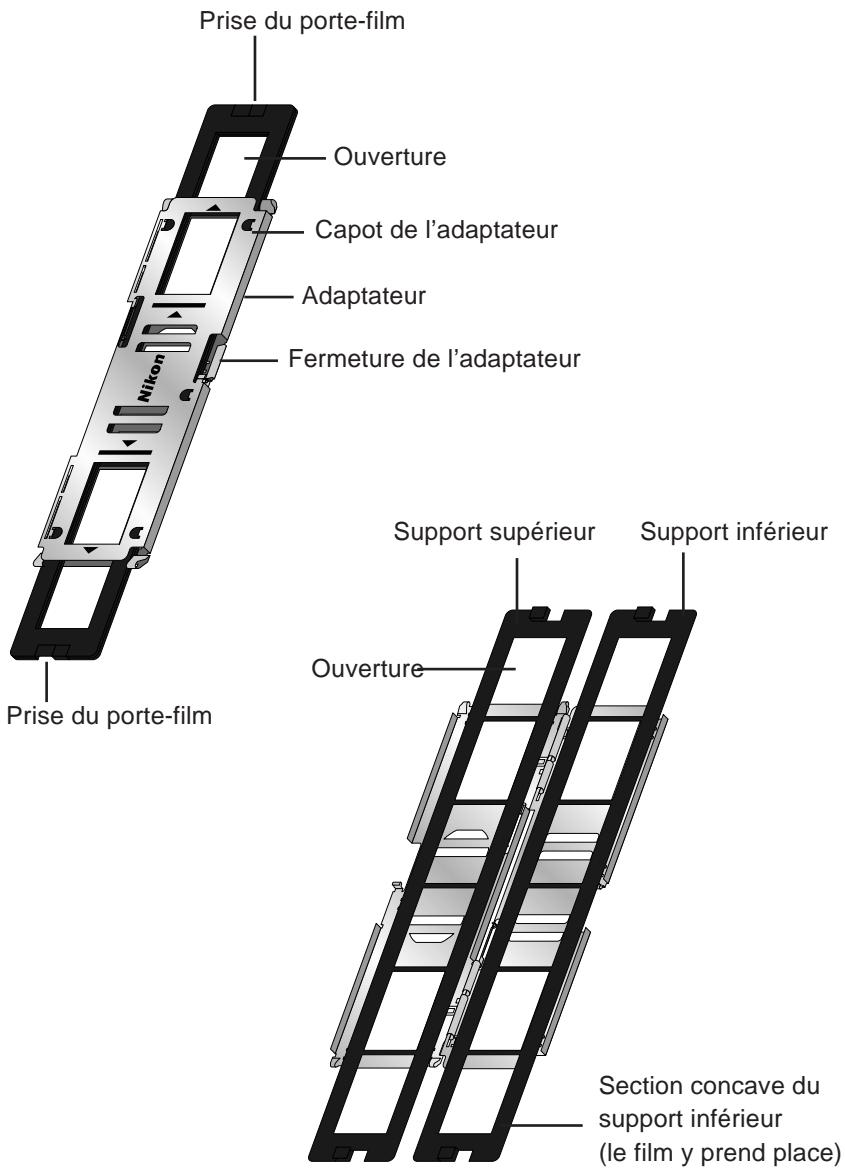

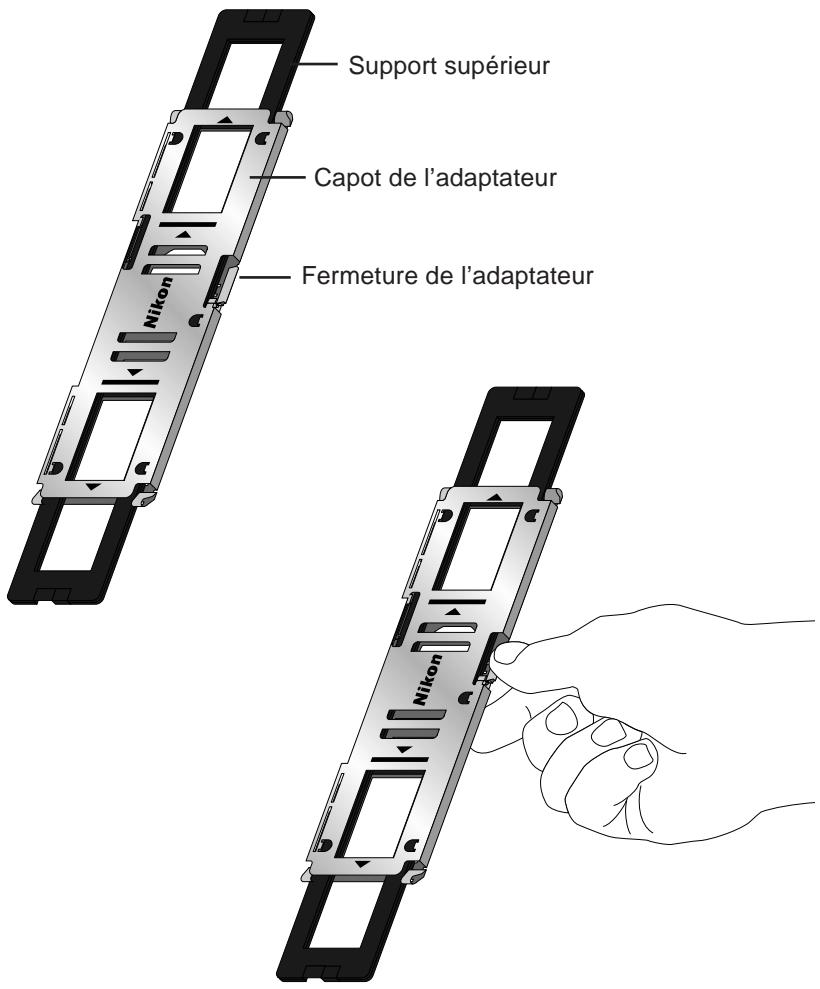

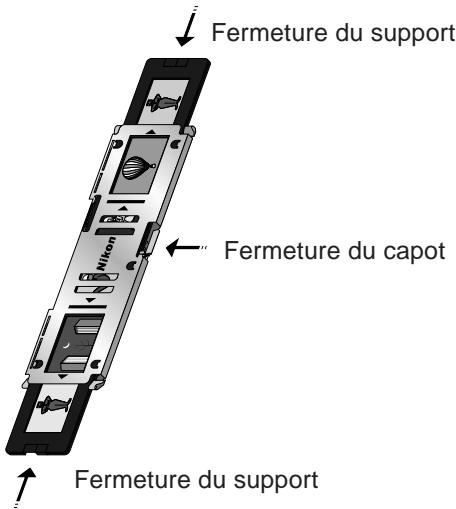

3.3 Portefilm FH-2 13

4. Mise en place du modele standard 14

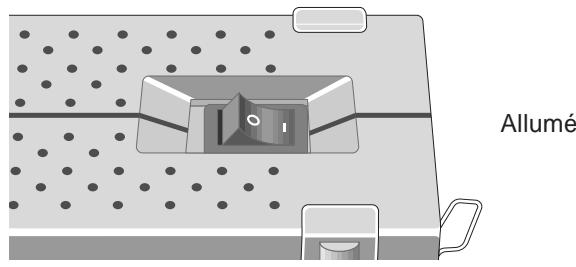

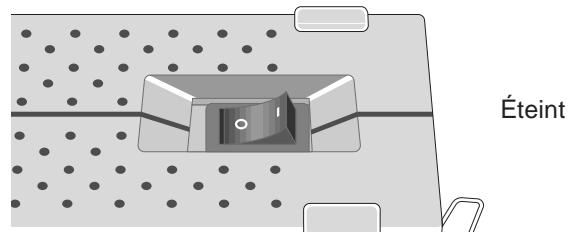

4.1 Avant connexion 14

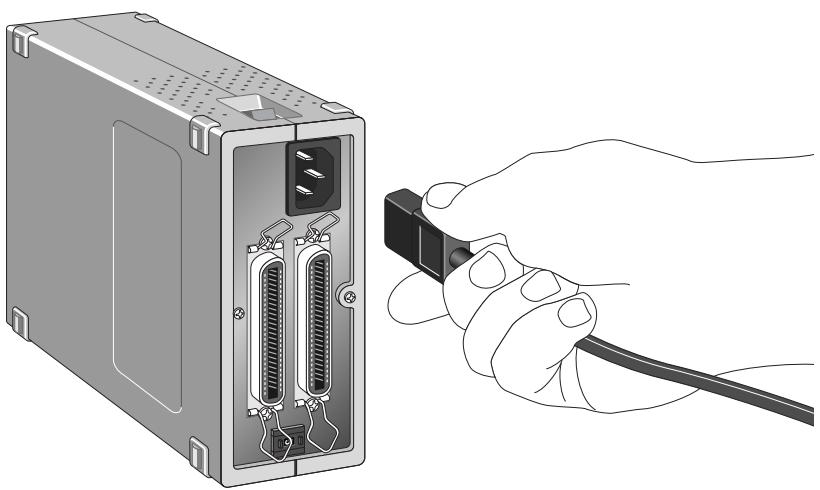

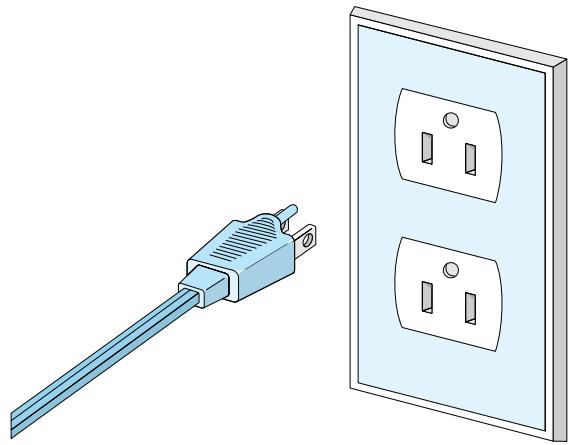

4.2 Connecter le cable secteur 15

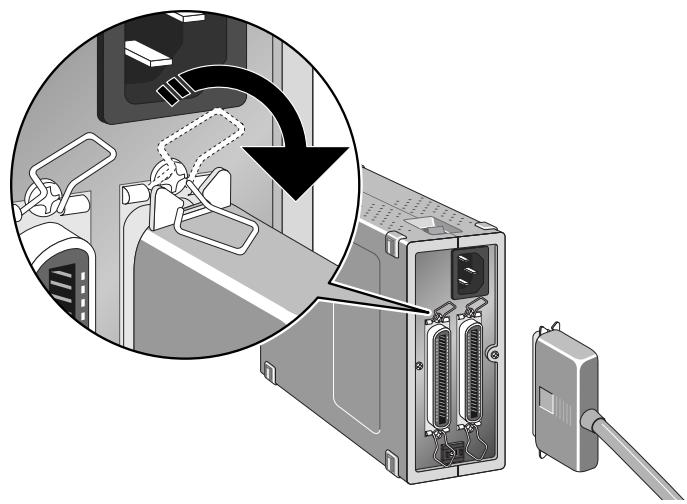

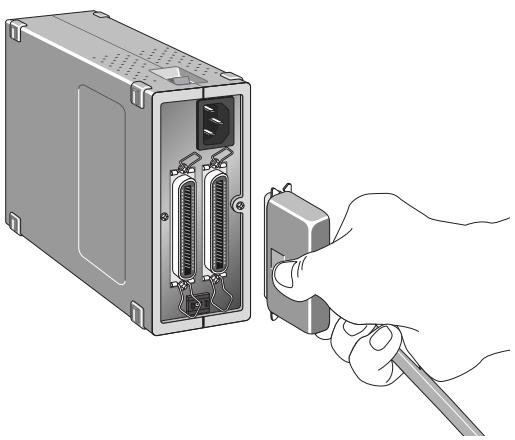

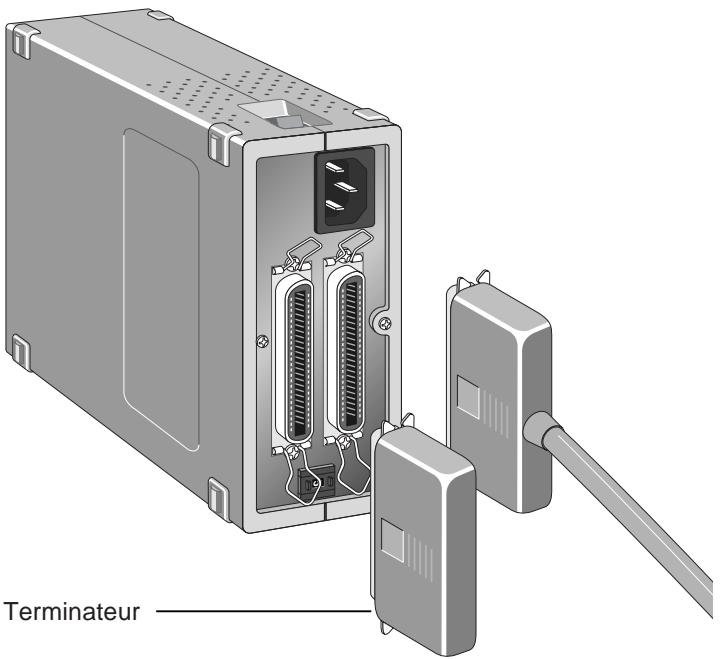

4.3 Connecter le cable SCSI 17

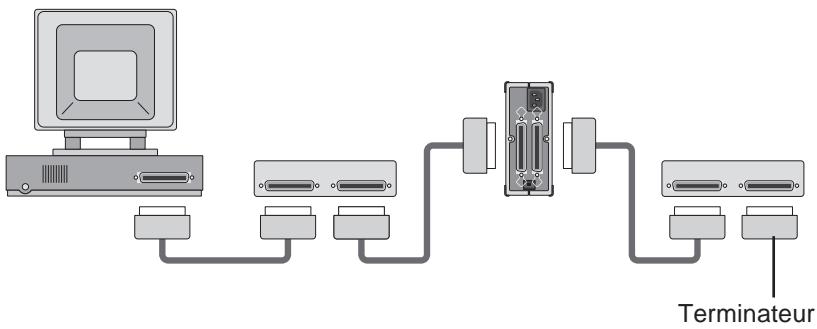

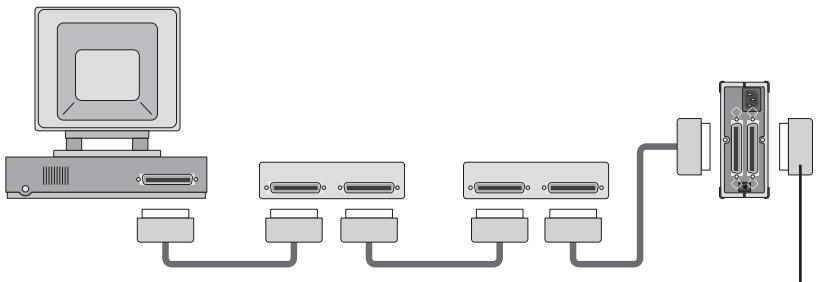

Chaine de connexion SCSI avec d'autre périphériques.. 19
4.4 Attribuer un numero d'ordre SCSI 21

5. Mise en place du modele interne 22

5.1 Avant installation 22

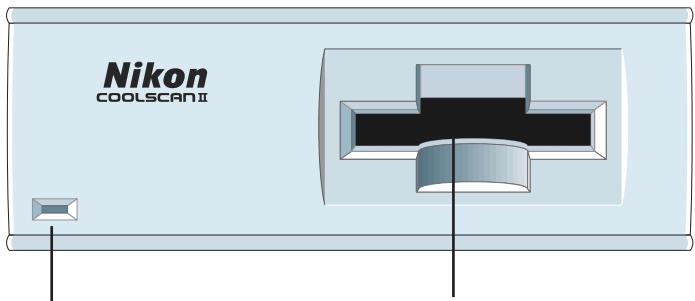

Face avant 22

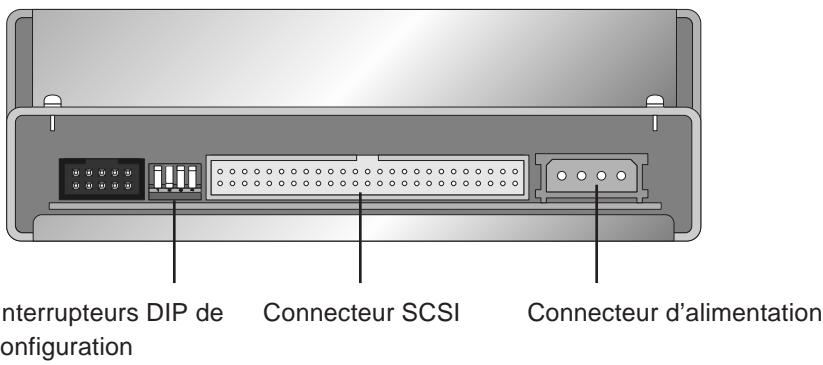

Face arrête 23
5.2 Installation du modele interne 25

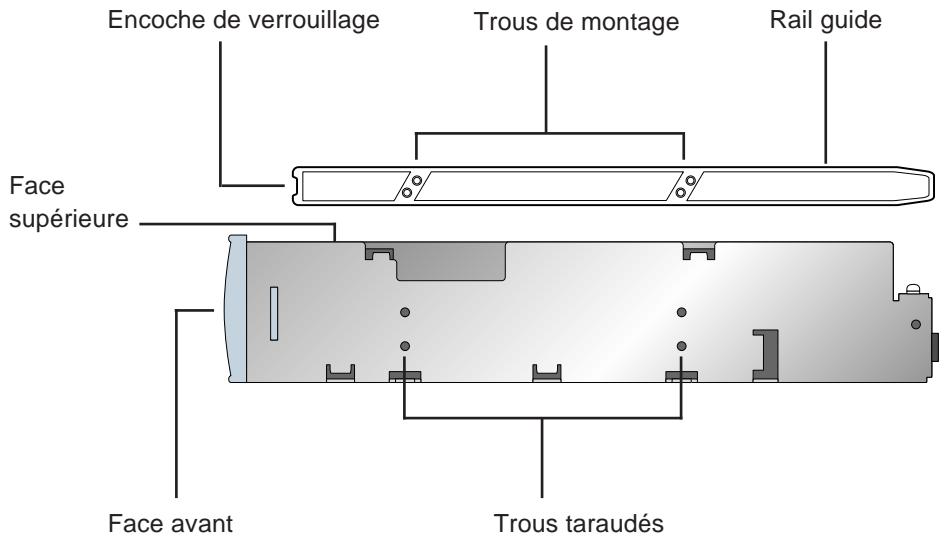

Installer les rails guides 25

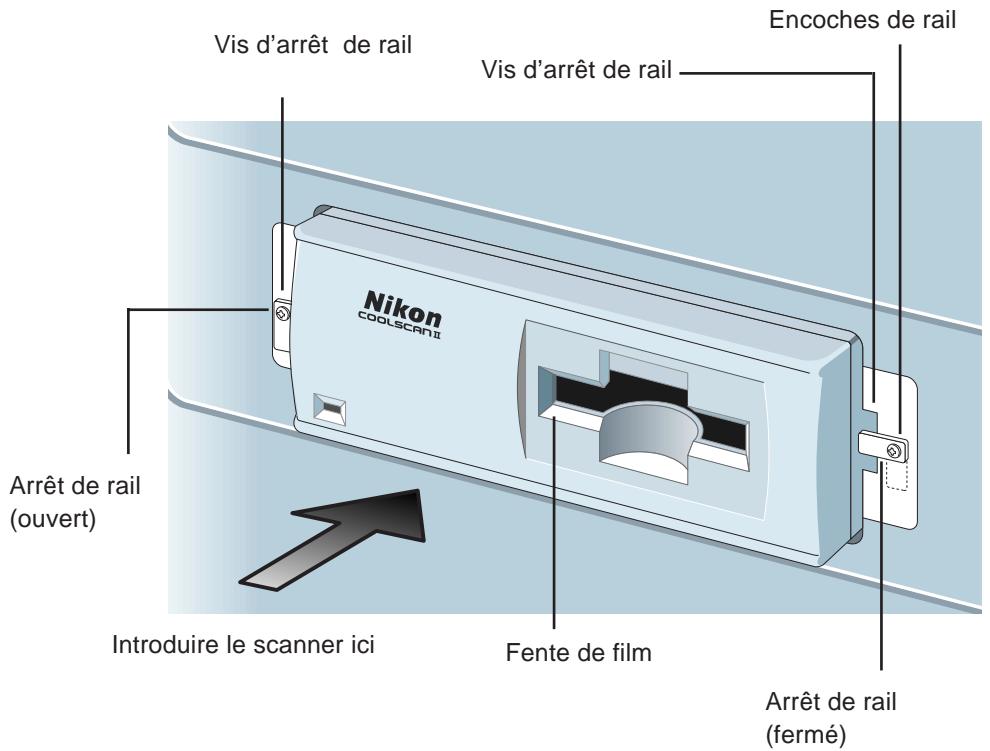

Les baies d'extension de l'ordinateur 25
Trous de montage sur les cotés du scanner 27
Les trous de montage du rail guide 27
Fixation des rails guides au scanner 27
Glisser le scanner dans la baie d'extension 28
Installer le scanner interne dans la baie d'extension 29
5.3 Réglage du numéro d'ordre SCSI 32
Détermination du numéro de SCSI à utiliser 33

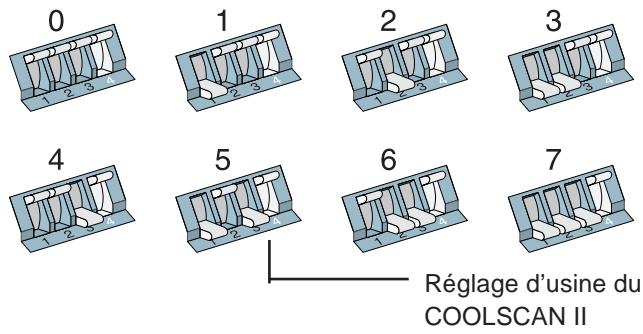

Réglage du numéro d'ordre SCSI du scanner interne.... 34

5.4 Terminaison de la chaîne SCSI 35

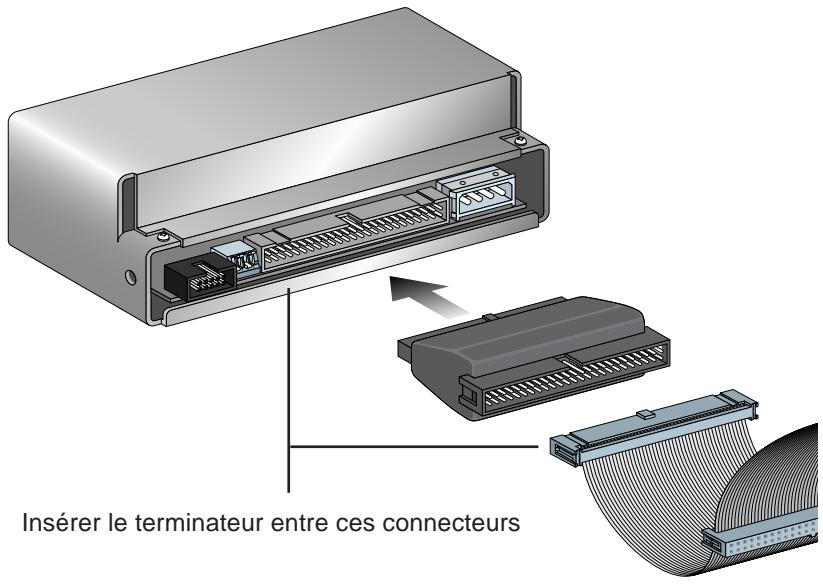

Terminaison du scanner interne 36

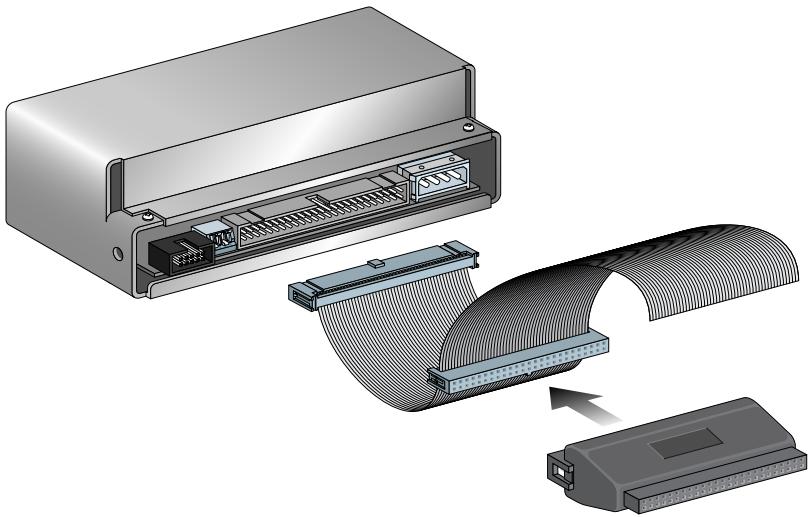

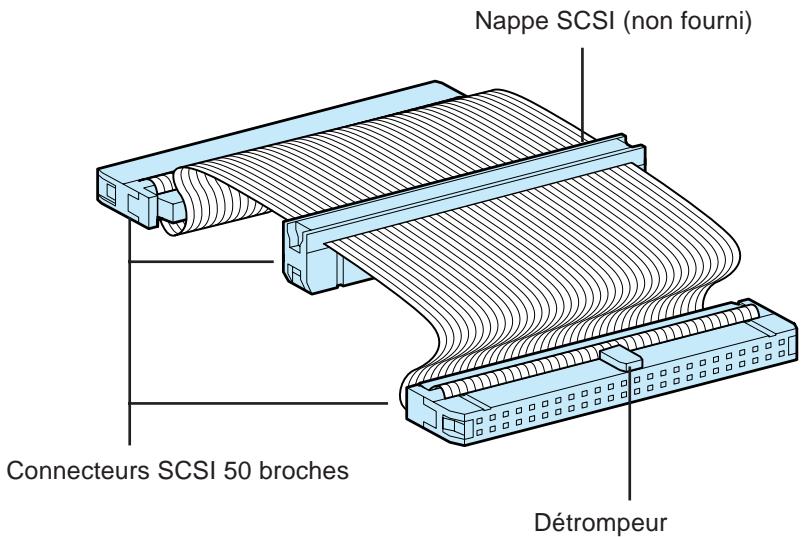

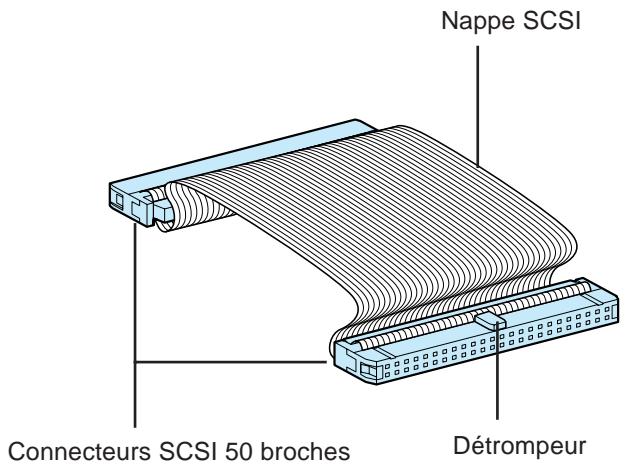

5.5 Cable SCSI utilise avec les scanners internes 38
5.6 Connexion à l'ordinateur SCSI 39

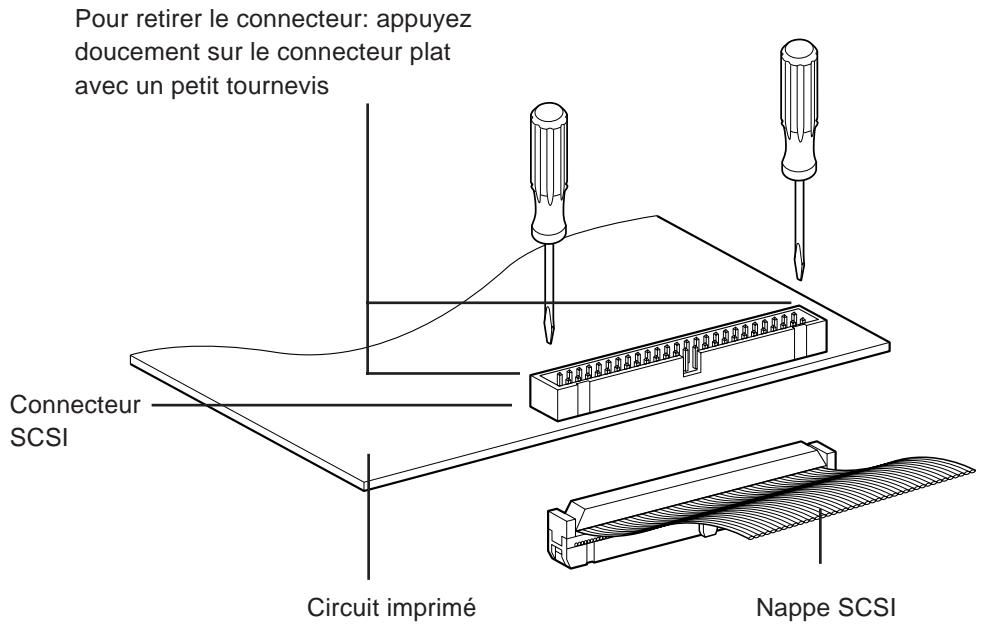

Connexion à l'intérieur de l'ordinateur 39

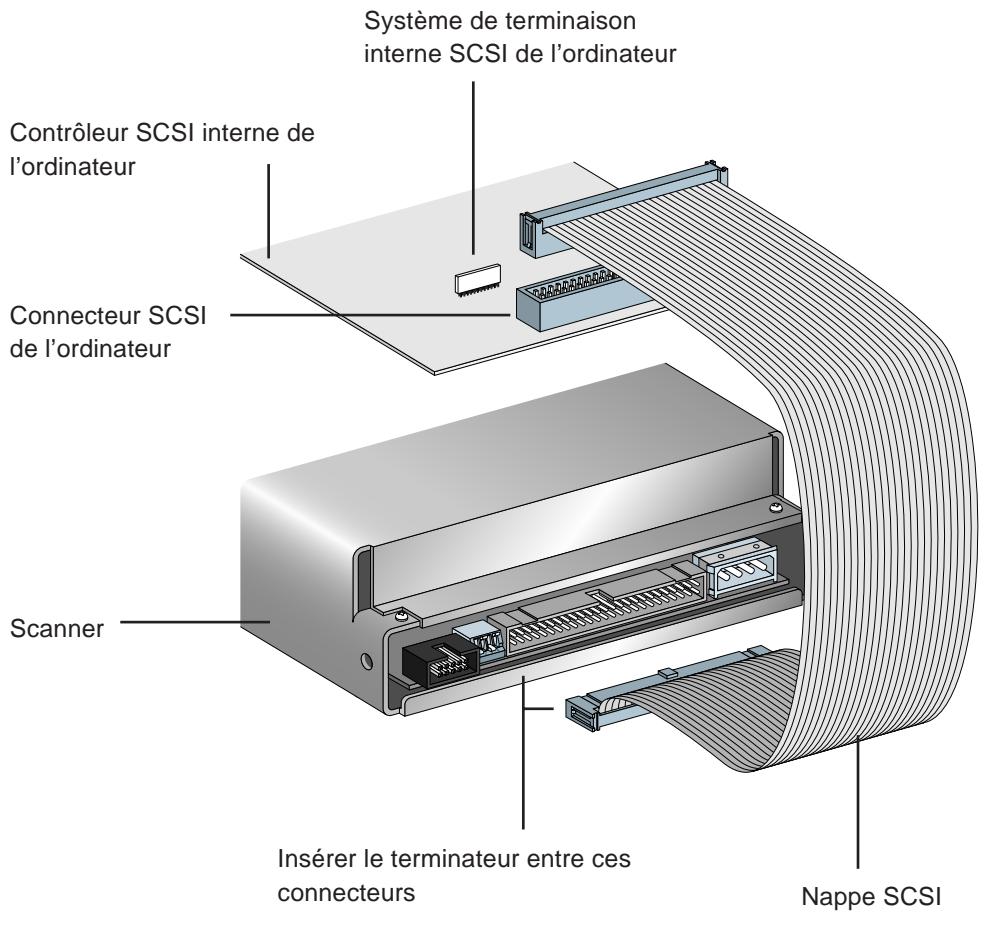

5.7 Régler une chaîne SCSI avec le scanner 41

6. Fonctionnement 43

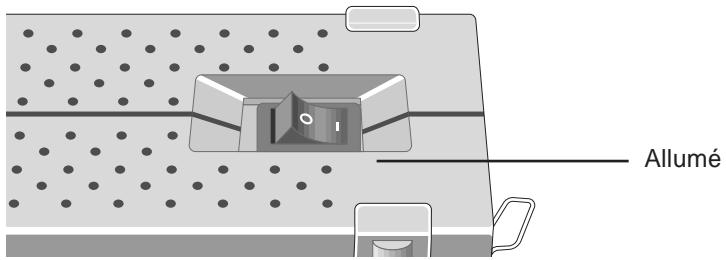

6.1 Allumage 43
6.2 Insertion du film 44

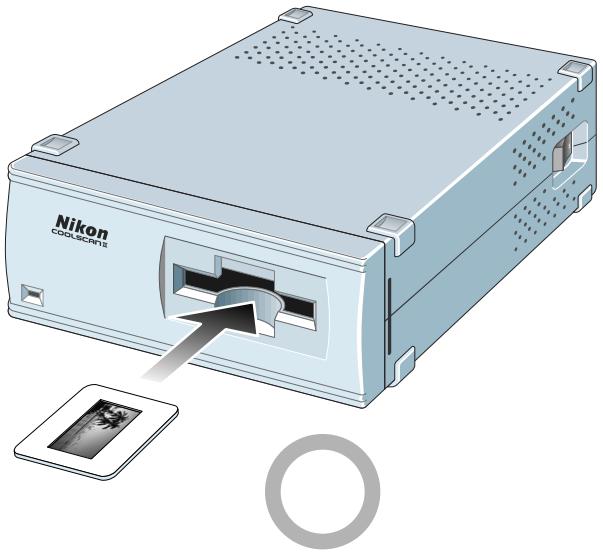

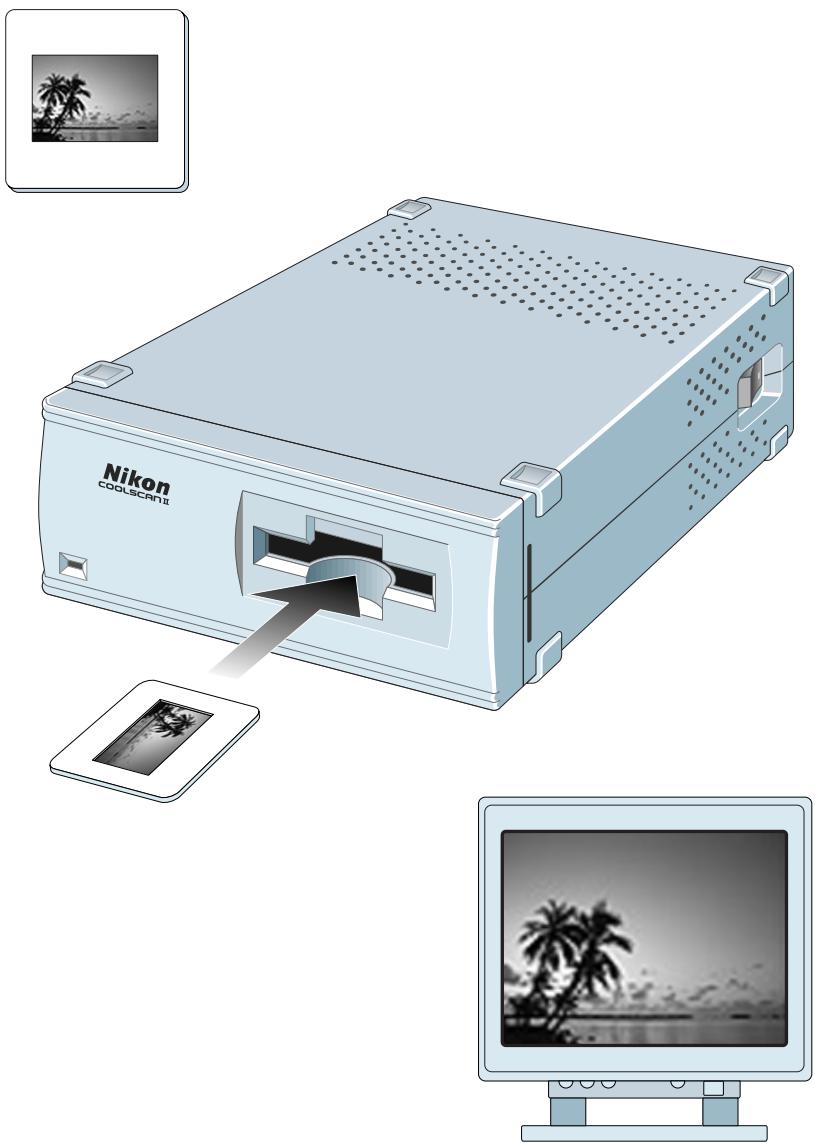

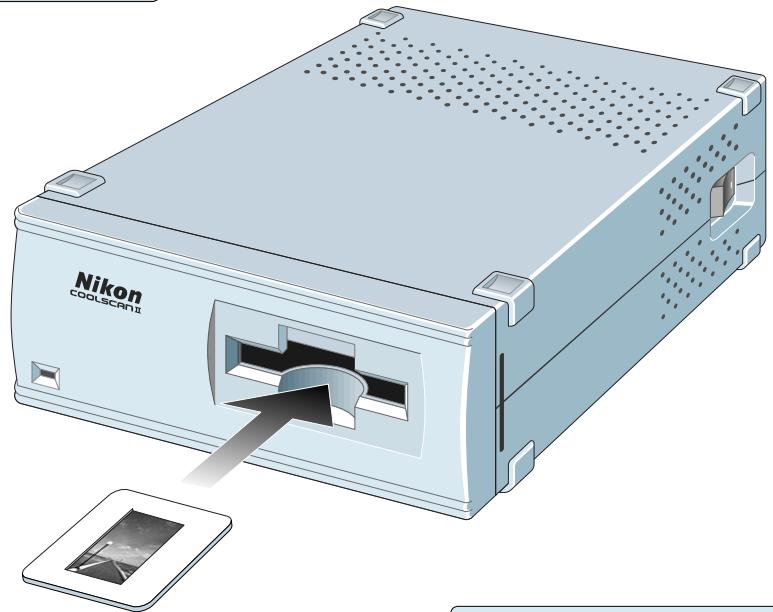

Insertion de diapo sous cache 44

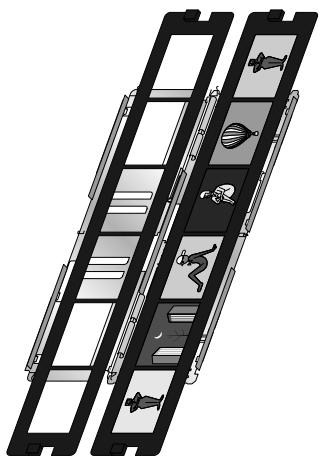

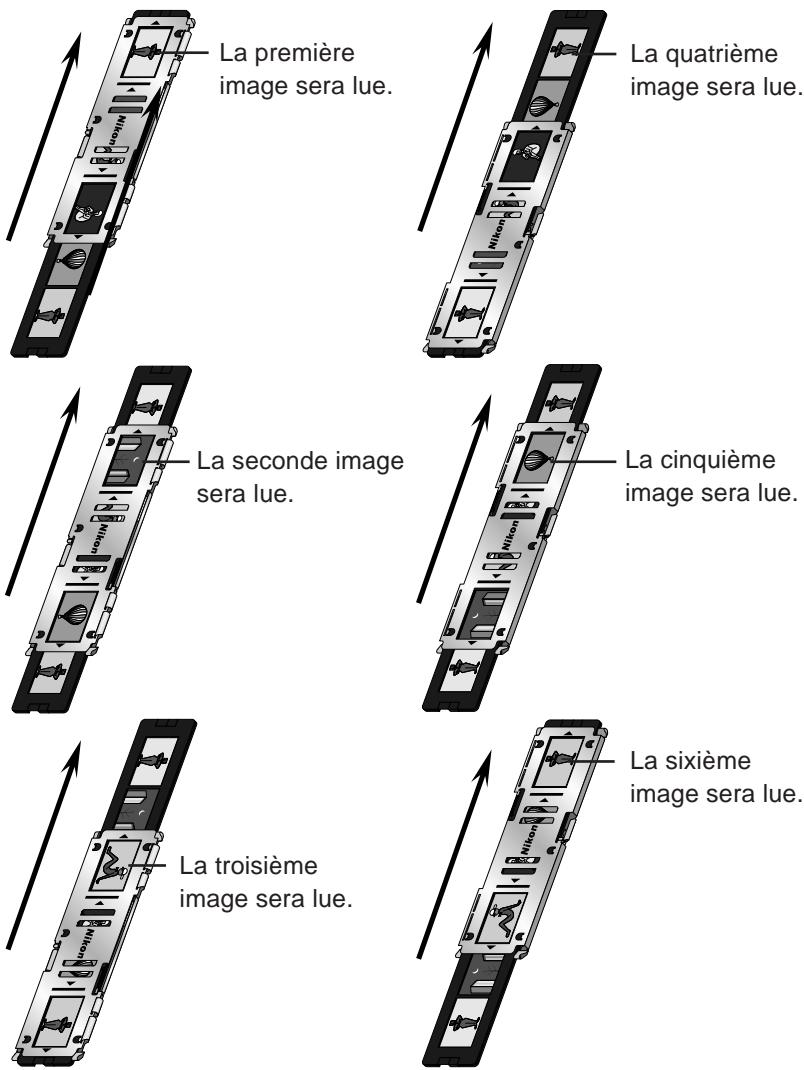

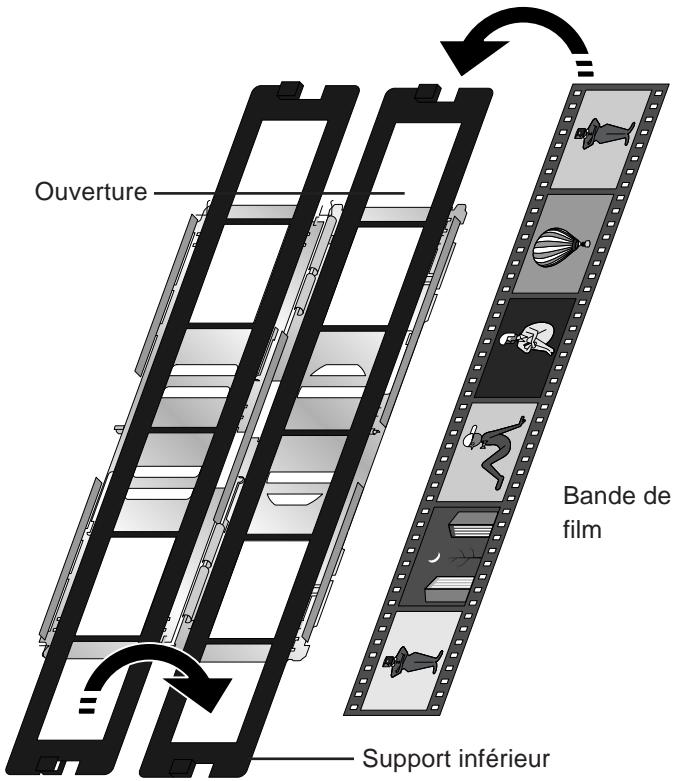

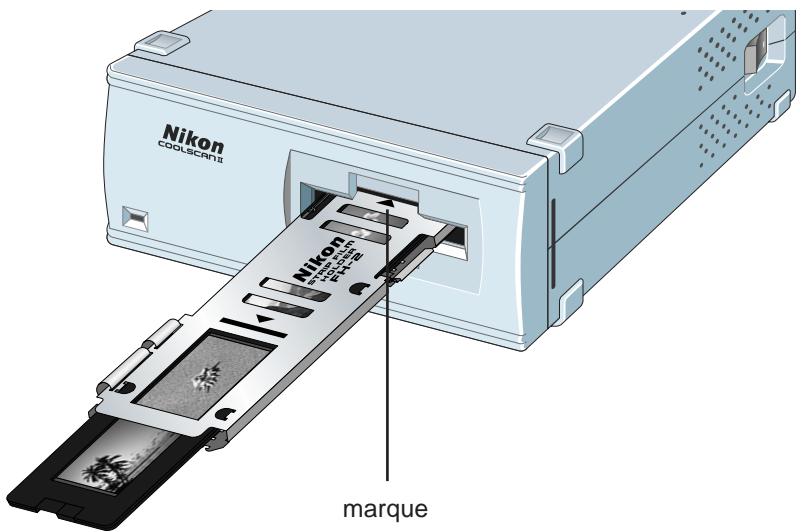

Introduction d'une bande de film 48

7. Problèmes 53

Annexe: Spécifications 55

Index 57

1. Présentation

Merci d'avoir acheté ce scanner de films 35mm COOLSCAN II. Ce manuel décrit les procédures de déballage, mise en place et connexion de l'unité, en mettant l'accent sur l'utilisation du matériel et les précautions à suivre.

Afin de garantir une utilisation correcte de votre scanner, veuillez libre soigneusement ce manuel.

Consultez le manuel du logiciel pour les informations concernant la numérisation et la production d'images avec le COOLSCAN II.

Nous espérons que vous trouvrez ce manuel utile.

1.1 Fonctionnalités

Le COOLSCAN II est un scanner de films destiné à numériser des films 35mm (couleur/noir et blanc, négatif/positif) à haute vitesse et haute résolution.

• Matrice de diodes RVB, LED haute luminosité, ne nécessitant pas de maintenance de luminosité ou de remplacement
• Numérisation rapide en une passes
• Images de très haute qualité produites par un convertisseur A/D 8-bits
• Définition maximum en pixels de 2592 x 3888 et haute résolution de 2700 dpi (sur la surface du film)
• Fonction d'autofocus, évitant le besoin de mise au point manuelle
• Compact, léger, de faible consommation électrisque

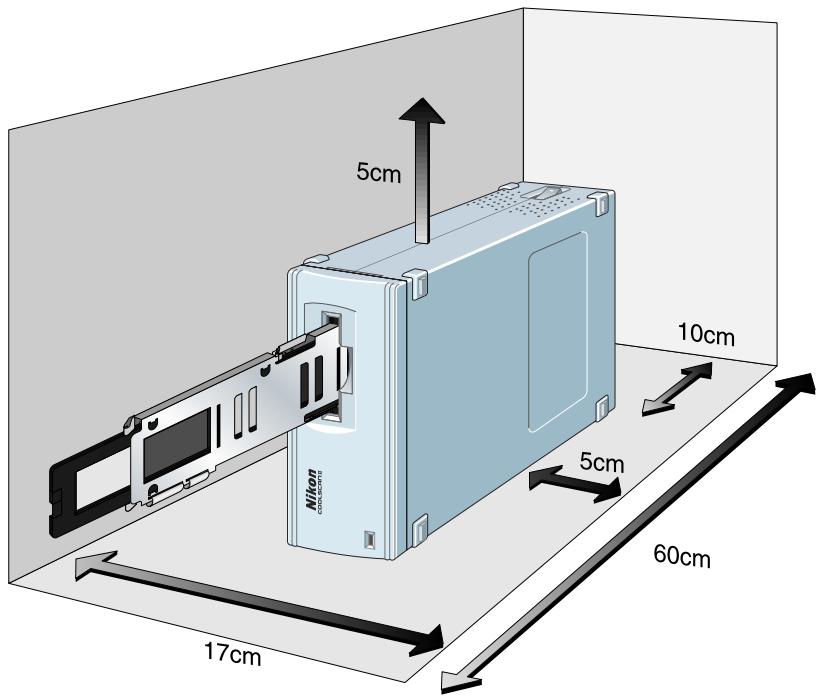

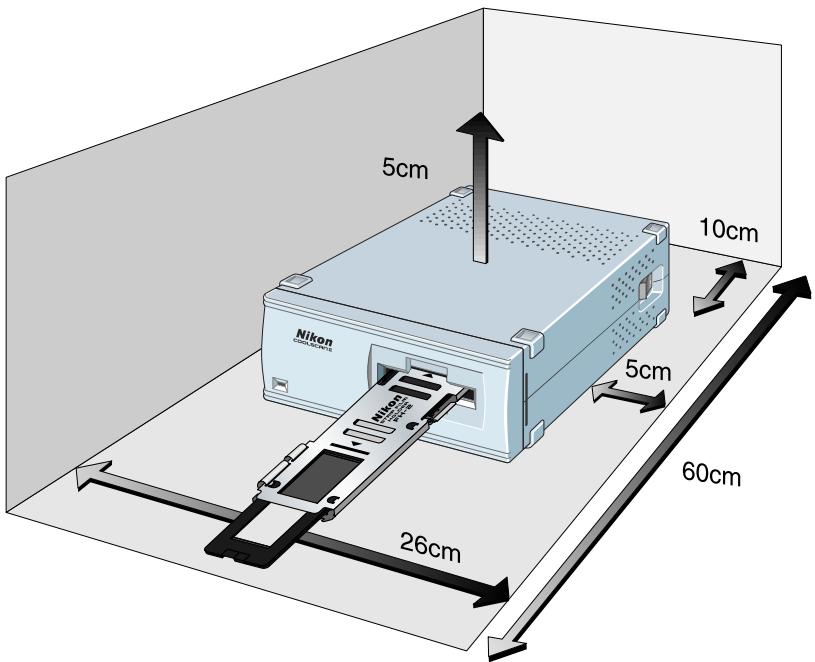

1.2 Environnement de fonctionnement du modele standard

Laissez suffisamment d'espace au-dessus et autour de l'unité pour permettre une utilisation sans heures. Veuillez vous reporter aux dessins ci-dessous pour avoir les dimensions à respecter.

Mettez, si possible, une housse convenable pour éviter l'accumulation de poussière quand l'appareil est au repos.

En cas d'installation verticale

En cas d'installation horizontale

2. Opérations préliminaires

2.1 Vérifications

Vérifiez l'emballage pour voir s'il n'a pas subi de dommage durant la livraison. Si l'emballage est endommagé, veuillez contacter vous détaillant et ne déballez pas l'unité.

2.2 Contenu

Quand vous ouvrez l'emballage, vérifie que tous les éléments sont prênts. S'il en manque, veuillez contacter immédiatement votre détaillant.

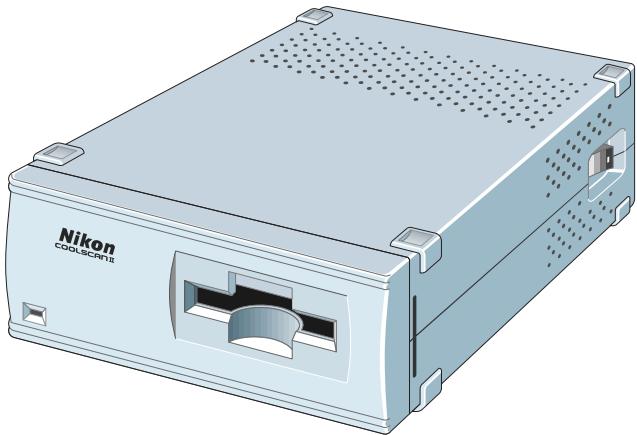

Modèle standard

Les éléments suivants accompagnent votre modèle standard du COOLSCAN II.

Boftier principal (1)

Cordon secteur (1)

• La forme de la prise dépend du pays d'utilisation

Cable SCSI (1)

Manuel(s) utiliseur Disquette(s) programme

Modèle interne

Les éléments suivants accompagnent votre modèle interne du COOLSCAN II.

Manuel(s) utiliseur Disquette(s) programme

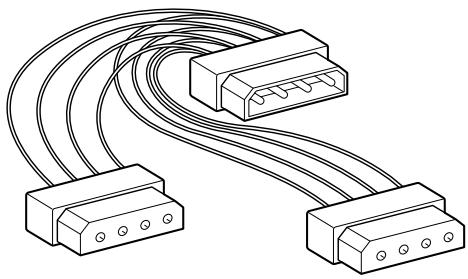

Câble d'alimentation interne (1)

2.3 Notes d'utilisation

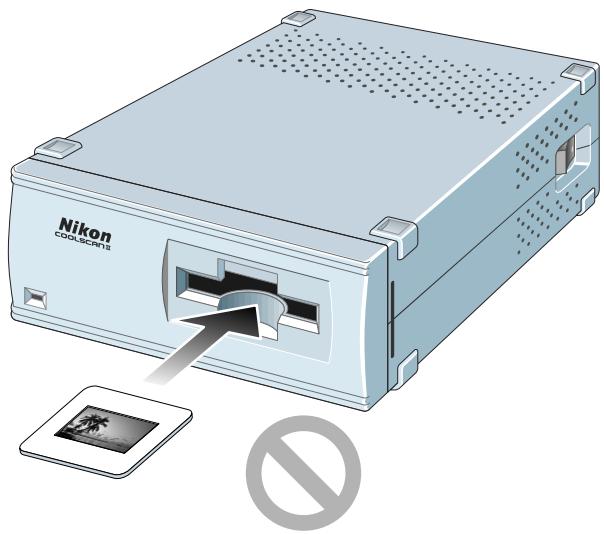

• N'utilise pas de cache de diapositives plus fin que 1.1mm ou plus écais que 3,0mm . Si un cache n'est pas plat sur sa surface, vous aurez quelque difficulté à monter ou démonter la diapositive.
• Ne forcez pas la diapositive sous cache ou le porte-film à entrer ou a partir de l'unité si ce n'est en douceur.
• Lors d'une numérisation, ne touche pas ou ne sortez pas la diapositive ou le porte-film.
  Laissez l'unité en position horizontale.

2.4 Nettoyage de l'unité

Lors d'une maintenance et d'un nettoyage de routine, assurez-vous qu'aucun produit volatile comme de l'alcool, de la benzine, ou de la térébenthine ne vient en contact avec le SF-100, il y a risque de panne, d'incendie ou d'électrocution.

Veuillez suivre le points suivants:

• Avant nettoyage, éteignez toujours l'appareil et débranchez la prise.
• Le capot étant en plastique, dépoussière-le avec un plume ou un chiffon sec;

Utilisez un chiffon sec pour dépoussierer la face arrête métallique.

• Si l'unité est très tâchée, nettoyez-la avec un chiffon humidifié d'un agent détergent neutre, et séchez-la avec un linge.

Évitez les substances agressives telles que, alcohol, benzine, térébenthine, ou pesticides. Cela endommagerait la surface et abimerait le fini extérieur.

3. Description

3.1 Unité principale

Modèle standard

Fente d'introduction:

Le portefilm est entré ici.

Témoin d'etat LED:

Montre l'etat du scanner.

Interrupteur:

Allume ou eteint l'appareil.

Ouies de ventilation:

L'air circulant dans ces ouies, assurez-vous qu'elles ne sont pas obturées par d'autres équipements.

Connecteur SCSI: Pour la connexion du cable SCSI. (Pas de différence entre l'entrée et la sortie)

Roue de nombres SCSI: Définit le nombre d'ordre SCSI. Sont possibles et affichés les nombres de 0 à 7.

Prise de courant: Pour connecter le cable secteur fourni.

Modèle interne
Témoin d'état LED
Témoin d'état LED

Fente de film:

Le portefilm est introduit ici.

Témoin d'etat LED:

Montre l'etat du scanner.

Interrupteurs DIP de configuration
Connecteur
SCSI
Connecteur d'alimentation

Connecteur SCSI:

Pour la connexion SCSI.

Interrupteurs de configuration DIP:

Définit le numéro d'ordre SCSI.

Connecteur d'alimentation:

Pour connecter l'alimentation électrisque.

3.2 Témoin LED

Le témoin LED situé sur la face avant montre l' état du scanner.

Allumage continu: S'allume à la mise sous tension (État PRÉT).

Clignotement (toutes les 1,5 secondes environ):
Clignote lentement lors du fonctionnement (État OCCUPE).

Clignotement rapide (environ 5 fois par secondes): Clignote rapidement quand une erreur se produit, ou lorsque le scanner est en communication (État ERREUR).

Note: la fréquence de clignotement peut parfois être irrégulière, mais cela ne signifie pasforcément un dysfonctionnement. Celà peut provenir de l'enchainement rapide des divers états mentionnés ci-dessus.

3.3 Porte-film FH-2

Ce porte-film sert aux bandes de films contenant jusqu'à six images.

4. Mise en place du modele standard

4.1 Avant connexion

Avant de connecter les cables, vérifie que tous les périphériques, y compris l'ordinateur et le COOLSCAN II, sont éteints.

Pour les IBM PC/AT ou compatible dans lesquels la carte SCSI n'est pas installée, installer la carte SCSI comme indiqué dans le manuel fourni avec la carte.

Note: Assurez-vous que le PC est étant et débranché avant d'instructor la carte SCSI.

A la première installation d'une carte SCSI, vérifie que vous n'utilise pas le même numéro que celui utilisé pour d'autres tâches comme une adresse d'E/S, un numéro d'interruption ou un canal DMA d'une carte graphique.

4.2 Connecter le cable secteur

Avant de connecter le cable secteur, vérifie que l'interrupteur est en position eteint.

Insérez la côte fémelle du cable secteur dans la prise située sur la face arrête, branchez alors la prise à une prise de courant.

* La forme des prises dépend du pays d'utilisation.

Remarques

La source de courant doit composer une prise de terre.
- Essayez, si possible, d'utiliser une prise indépendante. Si l'unité est branchée à une prise qui alimente un apparéil menager comme un aspirateur ou un climatiseur, il peut se produit des interférences électrisques.
- Ne prolongez pas le cable secteur de ce produit, il y a risques de dysfonctionnements.

* La forme des prises dépend du pays d'utilisation.

4.3 Connector le cable SCSI

Avant de connecter le cable SCSI, vérifie que tous les périhériques SCSI, y compris l'ordinateur, sont éteints.

Connectez l'unité à l'ordinateur par le cable SCSI. ÀpRES avoir enchérique le connecteur, assurez-vous qu'il est verrouillé en place. Vous pouze connecter le cable SCSI à n'importe lequel des connecteurs SCSI de la face arrêté de l'unité.

Si l'unité est le seul péripérisque SCSI, ou si elle est en fin de chaîne SCSI, placez le terminateur (résistance de terminaison) à l'autre connecteur SCSI. A ce stade, retirez le terminateur de l'autre péripérisque SCSI qui le comportait. Le terminateur n'est pas nécessaire si l'unité est connectée entre deux autres péripériques, ou entre un péripérisque et l'unité centrale.

Quand des péripériques SCSI sont connectés, reliez-les de telle sorte qu'il ne fassent pas une boucle, et placez des terminateurs à chaque bout de la chaîne SCSI. comme un terminateur est dans la plupart des cas intégré à l'ordinateur hôte, celui-ci doit être en bout de chaîne. Certains ordinateurs portables nécessit un terminateur externe placé manuellement. Veuillez consulter le manuel de fonctionnement de l'ordinateur auquel se rattaché l'unité.

Note: Le cable SCSI utilise doit être du type haute impédance.

Chaîne de connexion SCSI avec d'autre périphériques

Si le scanner est connecté en bout de chaine SCSI;

• Connectez la prise 50 broches du cable SCSI au connecteur SCSI situé sur la face arrêté de l'unité, et insérez l'autre côté au connecteur SCSI de l'autre périphérique SCSI.
• Connectez le terminateur fourni (résistance de terminaison) à l'autre connecteur SCSI de la face arrêté de l'unité.

Terminateur

Si le scanner est intercalé entre d'autres périphériques SCSI;

• Connectez la prise 50 broches du cable SCSI au connecteur SCSI situé sur la face arrêté de l'unité, et insérez l'autre connecteur au connecteur SCSI de l'autre péripérisque SCSI.
• Connectez l'autre périphérique SCSI en utilisant l'autre connecteur SCSI sur la face arrêté de l'unité.
• Connectez le terminateur fourni (résistance de terminaison) au périphérique en bout de chaîne SCSI.

Remarques

• Le nombre maximum de périphériques SCSI pouvant être connectés sur un même ordinateur est huit, y compris l'ordinateur. Dans le cas d'un ordinateur hôte compteant un disque dur SCSI interne, ou un CD-ROM interne, sachez qu'un numéro d'ordre est préassigné pour l'ordinateur hôte et les périphériques SCSI internes.
• La liaison SCSI ne doit pas excéder 6 mètres de longueur totale sous peine de problèmes.
• Si vous utilisez un terminateur qui se place entre le cable SCSI et l'interface SCSI, installez-en un independant de l'autre connecteur SCSI du COOLSCAN II.
• Les terminateurs doivent être placés sur les péripériques situés à chaque bout de la chaîne SCSI.

Si l'ordinateur est un Macintosh, ce dernier est lui même une extrémité de châne et fait terminaison.

Si l'ordinateur est un IBM PC/AT ou compatible équipé d'une carte SCSI, la carte elle-même est le bout de la chaîne.

Notez que lorsqu'une chaîne SCSI est connectée à l'intérieur d'un ordinateur, le péripérisque interne à l'ordinateur devient le terminal de fin de chaîne.

• Avant d'installer une carte SCSI, lisez attentivement le manuel fourni avec la carte. Les numéroes d'adresse E/S, niveau d'interruption et canal DMA peuvent servir aux autres cartes d'interface et périphériques. Si besoin, changez-les comme indiqué dans le manuel de la carte et/ou des périphériques internes déjà installés.

4.4 Attribuer un numero d'ordre SCSI

Le numéro d'ordre du COOLSCAN II est régèle d'origine sur ,5^ . Si d'autres péripériques SCSI sont connectés à votre ordinateur, assurez-vous que le numéro d'ordre SCSI du COOLSCAN II est différent de ceux assignés aux autres péripériques SCSI.

Notez que dans le cas d'un ordinateur avec un disque dur SCSI interne ou CD-ROM interne, les nombres d'ordre de l'ordinateur hôte et de chaque péripérisque SCSI sont déjà attribués.

Si les nombres d'ordre sont les mêmes, pour éviter les conflits, vous devrez changer le nombre d'ordre des autres périhériques SCSI ou celui du COOLSCAN II.

Remarques

• Pour changer le numéro d'ordre, vérifie que le COOLSCAN II est étant. Le numéro d'ordre ne peut être changé quand l'appareil est allumé.
• Pour un Macintosh, le 7 est attribué à l'ordinateur et le 0 au disque dur interne, le 0 et 7 étant aussi attribués aux autres ordinateurs personnels. Tout numéro entre 1 et 6 est donc recommandé.
• Si le même numéro est attribué deux fois, le système peut bloquer et des données importantes du disque dur être détruites. Il est donc essentiel de vérifier soignement les numéro d'ordre SCSI avant de connecter le COOLSCAN II.

5. Mise en place du modele interne

En suivant la méthode suivante, il est facile d'installer le scanner en interne.

Le scanner interne est montré ci-dessous. Notez que l'avant du modele interne est identique à celui du modele standard.

Face avant

La face avant du scanner comporte la fente d'introduction de film et le témoin d'été LED.

Témoin d'étéat LED
Fente de film

Face arrière

La face arrête du scanner à monter en interne est montré ci-dessous. La face arrête comporte le connecteur d'alimentation continue, le connecteur SCSI et le bloc d'interrupteurs DIP de configuration.

La configuration des interrupteurs DIP est indiquée dans le tableau 5.1. La signification SCSI des interrupteurs DIP est expliquée plus loin. Le scanner interne est configuré d'origine au numéro de SCSI #5.

Table 5.1 Réglage d'usine des interrupteurs DIP

Interrupteur DIP	Défaut	Utilisation
1	Fermé	SCSI ID 0 = 1
2	Ouvert	SCSI ID 1 = 0
3	Fermé	SCSI ID 2 = 1
4	-	(non utilisé )

5. Mise en place du modele interne

Les deux côtés du scanner interne sont identiques et montrés ci-dessous. Notez l'ensemble des deux troughs taraudés de chaque côté. Un ensemble de trough de chaque côté du scanner sert aux rails comme indiqué sur ce schéma.

5.2 Installation du modele interne

Pour installer le scanner interne, vissez d'abord les rails guides fournis avec le scanner aux deux côtés du scanner, puis insérez le scanner dans la baie d'extension, par la trappe de la baie de l'ordinateur. Les connexions à l'arrière du scanner comprend l'alimentation venant de l'ordinateur et la nappe SCSI.

Vu le peu de place dans l'ordinateur, il n'est pas possible de connecter les câbles au scanner après son installation. Le cable SCSI et terminateur de réseau sont facile à connecter au scanner avant son montage dans la baie d'extension. Le connecteur d'alimentation de l'ordinateur est facilement connectable au scanner lorsque ce dernier n'est que partiellement introduit dans la baie d'extension.

Installer les rails guides

Les différents ordinateurs ont leurs propres specifications pour le montage de péripériques dans les baies d'extension. Dans la plupart des cas, une paire de rails guides est visée sur les côts du scanner pour lui permettre d'être glissé dans la baie d'extension. Ces rails guides seront aussi à verrouiller le scanner en place.

Les baies d'extension de l'ordinateur

Pour permettre le montage interne d'un scanner, l'ordinateur doit disposer de:

1. Une baie de 5 1/4" demi-hauteur accessible extérieurement
2. Un connecteur d'alimentation standard
3. Un port libre disponible sur la carte mère

Le scanner est glissé dans la baie 51/4 demi-hauteur comme montré ci-dessous. Pour permettre l'introduction du film dans le scanner, l'ordinateur doit avoir une découpe pour cette baie d'extension. La baie doit donc être accessible de l'extérieur. Le scanner sera alimenté par l'ordinateur par le connecteur d'alimentation standard du lecteur. La carte mère de l'ordinateur doit avoir un connecteur court simple pour la carte d'interface SCSI.

La baie d'extension de l'ordinateur a un ou deux arrêts métalliques vissés dans les troughs taraudés de chaque côte du port lecteur demi-hauteur. Il ne faut pas les oublier soit les retirer, soit les faire tenir librement, pour ne pas qu'ils bloquent les encoches qui receivefront les rails guides. Ils seront repositionnés après installation du scanner pour verrouiller ce dernier en place.

Trous de montage sur les côtés du scanner

Deux yeux de troughs verticaux sont disposés sur les côtés du scanner. Ce sont les troughs de montage du haut et du bas des rails. Le jeu doit être choisi en fonction du positionnement possible du scanner dans la baie d'extension. La plupart des ordinateurs nécessitent l'utilisation du jeu de troughs inférieurs. Placez le rail en bas et tout en tenant le scanner, vérifie qu'il glisse dans les encoches de rail de la baie.

Les trous de montage du rail guide

Les rails guides ont une extrémité effilée et une extrémité qui ne l'est pas. L'extrémité effilée est à monter à l'arrière du scanner pour facilititer son introduction dans les encoches de la baie. L'extrémité non effilée est montée vers l'avant du scanner. Cette extrémité plus grosse permet au scanner une fois installé, d'être bloqué en place. Certains des trous du rail sont allongés verticalément autorisant un ajustement précis de la position des rails en fonction du scanner. Les rails ont un jeu de troughs horizontally qui servent à placer les rails plus en avant ou en arrêté selon le scanner.

Fixation des rails guides au scanner

Suivant le modele d'ordinateur, il faudra plusieurs essais pour trouver la meilleure combinaison de trough du scanner et des rails pour un montage optimal. La façade du scanner doit coïncider, aussi bien avec les autres péripériques, qu'avac la façade de l'ordinateur. De plus, le scanner doit glisser dans la baie d'extension sans interférer avec les autres péripériques, ou la baie elle-même. Il doit être placé de telle sorte que la découpe de l'ordinateur s'aligne avec l'avant du scanner.

Différents essais peuvent être nécessaires pour aligner le scanner dans la baie d'extension. Il est souvent facile d'identifier les membres poursuivir le scanner et les rails devant la baie d'extension. Choisissez la position qui parait la meilleure. Vissez alors doucement les rails sur le côte du scanner et essayez de pousser le scanner dans la baie. Si cela fonctionne, retirez le scanner, finissez le vissage et poursuivez l'sallocation. Sinon, déplacez les rails suivant le scanner et réessayez jusqu'à ce que cela marche.

Glisser le scanner dans la baie d'extension

Avant d'insérer le scanner dans la baie d'extension, vérifie que le bloc d'interrupteurs DIP est correctement régle. Dans de rares cas, il peut être nécessaire de changer la configuration du bloc de d'interrupteurs DIP.

Ne forcez surtout pas le scanner dans la baie d'extension. Il doit y avoir adaptation en douceur. Il n'est donc pas nécessaire d'exercer une force excessive en poussant le scanner. Si cela ne rentre pas en douceur, repositionnez le rail guide ou vérifiez visuellement la baie d'extension pour voir ce qui peut bloquer l'entrée du scanner.

Installer le scanner interne dans la baie d'extension

Étape 1 Connecter le cable SCSI au scanner

Connectez l'une des extrémités de la nappe SCSI 50 points au connecteur 50 broches à l'arrière du scanner interne comme montré ci-dessous. Vérifiez que la broche 1 de la nappe est alignée avec la broche 1 du scanner.

Les connecteurs du scanner et du cable sont protégés par un détompeur qui oblige à les connecter correctement. Notez que la broche 1 du connecteur du scanner et celle du connecteur du cable sont repréées par un triangle et le fil qui est associé à la broche 1 est rayé de rouge. Ne forcez pas le connecteur du cable dans le scanner. Il doit semettre en place avec une force modérée. Avant d'appuyer, assurez-vous de placer le connecteur du cable parallèlement à celui du scanner. Ceci diminuera le risque de plier les broches.

Attention: Vérifiez que la broche 1 repréée sur le scanner correspond avec la broche 1 de la nappe.

Étape 2 Terminaison de la chaîne SCSI

Le scanner interne nécessite une terminaison SCSI. Pour plus d'informations, reportez-vous à la section 5.4 de ce chapitre „Termination de la chaîne SCSI".

Étape 3 Dévisser les vis d'arrêt

Sur l'un ou les deux côtés de l'ouverture de la baie d'extension, se situant des vis d'arrêt. Elles peuvent être positionnées de telle sorte qu'elles bloquent l'accès des ouvertures de la baie d'extension lorsqu'on peut y ENTER les rails. Dévissez ces vis pour que les taquets métalliques ne bloquent pas l'accès à ces ouvertures. Il peut être nécessaire de retarder ces taquets. Gardez les sous la mains, ils seront replacés à l'étape 8.

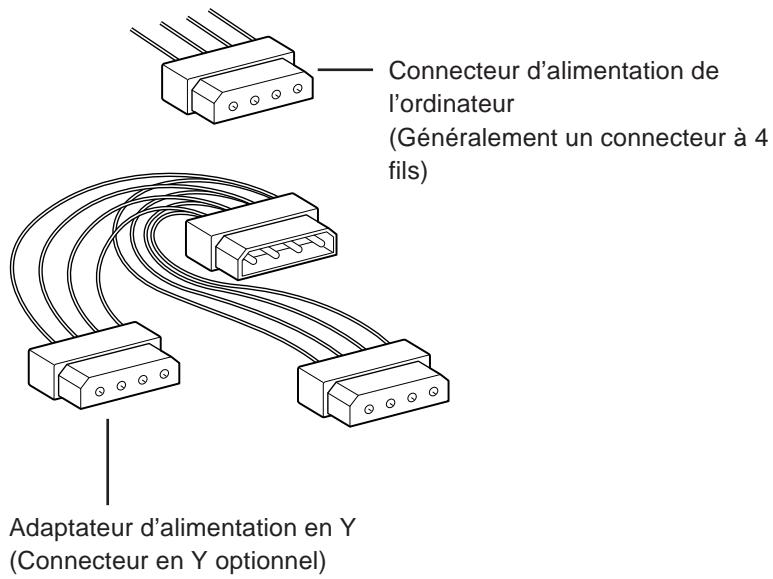

Étape 4 Tirer le connecteur d'alimentation de l'ordinateur

Tirez le connecteur 4 broches de l'ordinateur à travers la baie d'extension autant qu'il peut être étendu en dehors de la baie d'extension. Connectez les cables avec chacun des connecteurs 12V DC ou 5V DC.

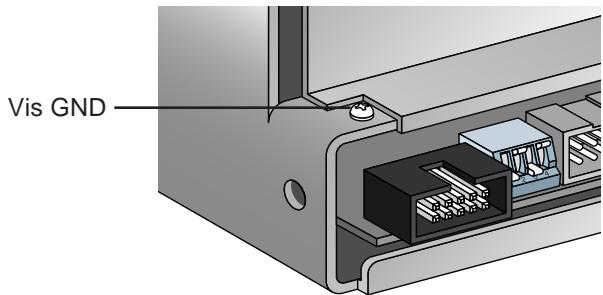

Note: Si vous doivent relier la masse, connectez un fil de masse (non fourni) à la vis GND.

Étape 5 Glisser en partie le scanner dans la baie d'extension

Entrez l'extrémité non connectée de la nappe 50 broches SCSI, et poussez-la à l'intérieur de l'ordinateur tout en glissant l'arrière du scanner dans la baie d'extension. Si les rails sont bien mis, le scanner doit glisser facilement. Poussez le scanner pour que son arrière s'aligne avec le connecteur d'alimentation de l'ordinateur.

Attention!

Le haut ou le bas du scanner ne doit rien toucher lorsqu'il est glissé dans l'ordinateur. Si le scanner frotte durant l'installation, il peut s'ensuivre des dommages au scanner ou aux autres péripériques.

Étape 6 Connecter l'alimentation

Branchez le connecteur d'alimentation 4 broches de l'ordinateur au connecteur d'alimentation 4 broches du scanner. Notez que les deux connecteurs sont détrompés par un côté biseauté. Faites attention que les côtes biseautés soient alignés correctement. Il est possible dans certains cas de forcer les connecteurs sous un angle incorrect, créé ainsi une connexion inversée. Si cela ce produit, de graves dommages seront causés au scanner. Vérifiez bien que la bonne connexion est bien réalisée.

Note: Un adaptateur optionnel en Y peut être nécessaire s'il n'y a pas de connecteur d'alimentation disponible dans l'ordinateur.

Attention! N'essayez pas de brancher l'alimentation au scanner alors que l'ordinateur est sous tension.

Étape 7 Glisser le scanner dans l'ordinateur

Lorsque la connexion d'alimentation est faite, finissez de glisser doucement le scanner dans l'ordinateur. Poussez delicatement le cable SCSI avec une main pour qu'il y ait une légere tension sur le cable pendant la poussee du scanner. Ne permettez pas le piage du cable durant cette poussee.

Étape 8 Visser les taquets des rails

Lorsque le scanner a été pousse dans l'ordinateur, repositionné ou réinsérez les taquets d'arrêt évoqués précédemment à l'Étape 3. Les taquets doivent glisser devant les rails guides du scanner et donc bloquer le scanner en place.

5.3 Réglage du numéro d'ordre SCSI

Jusqu'à 8 apparueils peuvent partager une chaîne SCSI. Ils sont identifiés par les numérios d'ordre SCSI. Un numéro d'ordre SCSI peut donc prendre une valeur entre O et 7. Il n'y a pas de contrainte particulière concernant l'attribution de ces nombres. Généralement l'ordinateur prend lui même le numéro 7 alors que les péripériques SCSI iront de 0 à 6.

Le bus SCSI doit composer au minimum deux apparêls. Dans ce cas, l'un est désigné comme l'initiateur tandis que l'autre est la cible. Il est possible d'avoir plusieurs configurations d'initiateurs et de cibles sur un bus. Plus d'un initiateur peut être present sur le bus SCSI. La configuration classique comporte un initiateur et une ou plusieurs cibles. Le scanner interne est always a cible. Dans le cas vu précédemment, l'ordinateur est seul initiateur.

Le numéro d'ordre SCSI est classquement régle grace à une roue à l'arrête du pérophérique SCSI. En usine le numéro de SCSI d'origine est régle sur 5.

Détermination du numéro de SCSI à utiliser

Si le scanner est le seul périphérique SCSI connecté sur le bus SCSI, il n'est pas nécessaire de changer le numéro d'ordre SCSI prérégle.

Si le scanner doit partager le bus SCSI avec un ou plusieurs autres apparèils, il est nécessaire de s'assurer que deux périhériques n'ont pas le même numéro d'ordre. Créez une liste des périhériques SCSI sur le bus, notez le type de périhérique et son numéro d'ordre SCSI. Pour déterminer le numéro de SCSI des autres périhériques, vérifie l'arrière de l'appareil qui pourrait indiquer son numéro d'ordre SCSI. S'il n'y a aucune indication sur le numéro SCSI, pour le déterminer, consultez le manuel de l'appareil ou appelez son fabricant.

Remarques

• Pour changer le numéro de SCSI, vérifie que l'ordinateur est étant. Le numéro ne peut être changé lorsque l'ordinateur est allumé.
• Le 0 et le 7 étant généralement assignés au système de l'ordinateur, les nombres entre 1 et 6 sont recommandés pour le numéro d'ordre.
• Si des numéroes SCSI conflictuels sont assignés, il y a risque de non fonctionnement du système, ou de perte de données importantes sur le disque dur. Il est donc essentiel de vérifier soignement les numéroes d'ordre SCSI avant de connecter le COOLSCAN II.

Si un autre périphérique partage le même numéro d'ordre SCSI que celui du COOLSCAN II, changez le numéro SCSI du COOLSCAN II et choisissez un numéro inutilisé comme indiqué dans les sections suivantes.

Réglage du numéro d'ordre SCSI du scanner interne

Le numéro d'ordre SCSI est régèle par un ensemble d'interrupteurs DIP situés à l'arrête du scanner interne, comme montré ci-dessous. Dans la plupart des cas, les interrupteurs DIP n'ont pas à être modifiés.

S'il est nécessaire de changer la valeur par défaut du numéro d'ordre SCSI, changez la position des interrupteurs DIP pour le numéro SCSI correct. Reportez-vous à la table 5.2 pour obtenir la bonne combinaison des interrupteurs DIP. Utilisez un instrument pointu, pour changer la position des interrupteurs. Évitez d'utiliser un stylo ou un crayon qui risquent de marquer l'interrupteur et rendre difficile la reconnaissance des positions „on“ et „off“.

Tableau 5.2 Numéro SCSI en fonction de la position des interrupteurs DIP

Numero SCSI	DIP n°1	DIP n°2	DIP n°3
0	Ouvert	Ouvert	Ouvert
1	Fermé	Ouvert	Ouvert
2	Ouvert	Fermé	Ouvert
3	Fermé	Fermé	Ouvert
4	Ouvert	Ouvert	Fermé
5	Fermé	Ouvert	Fermé
6	Ouvert	Fermé	Fermé
7	Fermé	Fermé	Fermé

5.4 Terminaison de la chaine SCSI

La chaîne SCSI est un bus électrisque connecté à un ou plusieurs péripériques. Il est primordial que le bus soit correctement terminé pour que les péripériques SCSI fonctionnent normalement.

La terminaison est un terme d'électronique qui s'applique à l'impe-dance de chaque bout de chaîne. Le signal électrisque sur le bus SCSI change rapidement entre les états numérisques „on“ et „off“. Pour réduire les interférences, un terminateur est place à chaque extrémité du bus. Les effets de la terminaison sont subtils, mais indispensablees pour un fonctionnement correct du scanner sur le bus.

Classiquement, l'ordinateur est situé à l'une des extrémités du bus SCSI. Dans ce cas, le contrôleurs SCSI dans l'ordinateur doit être terminé.

Attention! Une terminaison SCSI incorrecte génére des erreurs aléatoires.

Si un seul autre péripérisque SCSI partage ce bus SCSI, il doit aussi être terminé. Si d'autres péripérisques SCSI sont connectés au bus entre les deux péripérisques de bout de chaîne, ces péripérisques NE doivent PAS être terminés. Seuls deux péripérisques terminés doivent résider sur le bus SCSI, un à chaque extrémité.

Des péripériques SCSI incorrectly terminés peuvent soit tomber immédiatement en panne ou fonctionner correctement un certain temps avant de générer leur première erreur.

Terminaison du scanner interne

Si le LS-20 est à une extrémité de la chaine, placez le terminateur SCSI fourni comme décrit ci-dessous;

Le terminateur SCSI est généralement inséré entre le connecteur SCSI du LS-20 et la nappe SCSI fournie, comme montré ci-dessous.

Insérer le terminateur entre ces connecteurs

Remarques

• Lors de la connexion du terminateur au scanner, rentrez-le tout droit et correctement aligné avec le détrompeur, en faisant attention de ne pas plier les broches.
• Lors du retrait du terminateur du scanner, retirez-le tout droit en faisant attention de ne pas plier les broches.

S'il n'y a pasASFz de place pour connecter le terminateur directement sur le LS-20, le connecteur SCSI du LS-20 doit etre place sur le connecteur du milieu d'une nappe en chaine (non fournie), et le terminateur SCSI fourni doit etre relié au connecteur libre d'une extrémité de cette nappe.

5.5 Câble SCSI utilisé avec les scanners internes

Le cable interne SCSI est une nappe 50 points avec des connecteurs moulés identiques à chaque extrémité. L'une des extrémités sera reliée au contrôleur SCSI, alors que l'autre sera connectée à l'arrête du scanner interne. Une nappe interne SCSI classique est montré cédssous.

5.6 Connexion à l'ordinateur SCSI

Le port SCSI de l'ordinateur est un connecteur situé soit à l'arrière, soit à l'intérieur de l'ordinateur. Il y a trois types de base de connecteurs SCSI qui correspondent à ceux de ce manuel: le connecteur 50 broches interne, le connecteur standard 25 points type DB25, et le connecteur 50 broches externe Centronics.

Attention! Le connecteur SCSI ne doit jamais être branché ou débranché alors que l'ordinateur est sous tension.

Connexion à l'intérieur de l'ordinateur

Le connecteur à l'intérieur de l'ordinateur est un connecteur de nappe 50 broches. Notez la position de la broche n^1 et le détrompeur. Une large variété de connecteurs de nappe 50 broches est utilisée. Certains ont un détrompeur, d'autres non; certains ont la broche n^1 bien repérée alors que d'autres non; certains ont en plus des leviers mécaniques pour assister l'insertion ou le retrait du connecteur.

5. Mise en place du modele interne

Il faut faire attention à l'insertion ou au retrait de ces connecteurs 50 broches. Les broches sont très fragiles. Suivez les règes ci-dessous lors de la manipulation de ces connecteurs.

1. Ne forcez jamais le connecteur en entrée ou en sortie.
2. Assurez-vous que les connecteurs sont correctement alignés avant l'insertion.
3. Ne retirez pas un connecteur de sa prise en tirant sur le cable. Utilisez plutôt un petit tournevis pour appuyer petit à petit sur chacun des côtés.

Le connecteur est similaire à celui à l'arrête du scanner interne.

5.7 Régler une chaine SCSI avec le scanner

Le scanner interne est équipé d'un connecteur SCSI 50 broches. Quand le scanner est connecté comme seul périhérique de la chaîne, ou est le dernier périhérique de la chaîne, le connecteur de la nappe SCSI 50 broches se terminera au scanner. Ce cas est décrit ci-dessous.

Généralement, le scanner est le seul périphérique du bus SCSI interne. Dans ce cas, la nappe SCSI 50 broches fournie convient.

Dans certains cas, le scanner n'est pas le seul périphérique sur le bus SCSI interne. Si c'est le cas, la nappe SCSI fournie ne fonctionne pas. Un cable spécial avec un connecteur situé au milieu de la nappe et un connecteur à chaque extrémité est nécessaire. Ce cable spécial est montré ci-dessous.

6. Fonctionnement

6.1 Allumage

Allumez le COOLSCAN II en premier, puis les autres périphériques SCSI et enfin l'ordinateur hôte.

Après allumage, la LED clignote pour signaler l'initialisation du scanner.

Remarques

• Pour êtreindre le COOLSCAN II, éteignez d'abord l'ordinateur hôte, ensuite les autres péripériques SCSI et enfin le COOLSCAN II (ordre inverse de celui d'allumage).
• Une fois esteint, attendez au moins cinq secondes avant de le rallumer.
• Ne manipulez pas l'interrupteur quand le scanner numérique.

6.2 Insertion du film

Le COOLSCAN II numérique différents types d'images 35mm positif/négatif couleur/noir et blanc. Il peut de plus, numérique jusqu'à six images sur une même bande de film, ou une diapositive sous cache.

Insertion de diapo sous cache

Le COOLSCAN II peut numériser des diapos sous cache en l'etat.

• Vérifiez que l'épaissur du cache est comprise entre 1,1mm et 3,0mm.
  Assurez-vous que la surface d'emulsion est placé du bon côté.

Quand le COOLSCAN II est en position verticale, la surface de l'émulsion de la diapo sous cache doit être tournée vers la droite (la surface lisse vers la gauche).

Quand le COOLSCAN II est en position horizontale, la surface de l'emulsion de la diapo sous cache doit etre tournée vers le bas (la surface lisse vers le haut).

• Tous les films ont une surface d'émulsion et une surface de base. La surface émulsionnée est légèrement convexe et concave. La surface de base n'est ni convexe ni concave et est plus brillante que la surface émulsionnée.

Insérez la diapo sous cache doucement jusqu'à toucher le rebord interne.

Note: N'introduisez pas la diapo sous cache de telle sorte que longueur et largeur soient inversés. S'il en était ainsi, le COOLSAN II ne pourrait pas numériser les deux bords de la diapositive.

6. Fonctionnement

L'orientation standard d'une diapositive montée en portrait ou à l'italienne est montré cidessous. Le logiciel permet le returnement, si haut et bas sont inversés.

Orientation d'une diapositive portrait

Orientation d'une diapositive à l'italienne

Introduction d'une bande de film

Insérez la bande de film dans le porte-film FH-2 annexe, et introduisez le porte-film dans la fente d'introduction du film sur la face avant de l'unité.

Étape 1

Retirez la fermeture de l'adaptateur et ouvre le support supérieur. Vérifiez que le mot Nikon, imprimé sur le capot d'adaptation, soit orienté vers le haut.

Étape 2

Placez la bande de film sur la partie en creux qui est fixée dans l'adaptateur plastique du support inférieur. Placez bien la bande de film pour que la surface de l'émulsion soit orientée vers le bas (la partie brillante orientée vers le haut). La direction est correcte si la numération des images reste lisible.

Étape 3

Alignez chaque image de la bande de film avec une fenêtre du support inférieur.

Étape 4

Fermez le support supérieur, en alignant les deux extrémités des supports inférieur et supérieur.

Verrouillez les fermetures à chaque bout du porte-film après avoir placé le capot d'adaptation et reférmé la fermeture de l'adaptateur.

Étape 5

Alignez l'image à生存 avec l'une des deux ouvertures de l'adaptateur argenté.

Insérez le porte-film dans la fente d'introduction du film sur la face avant du COOLSCAN II, en y plaçant l'ouverture de l'image à生存.

Le portefilm peut être introduit des deux côts dans le COOLSCAN II. Choisissez la direction d'entrée en fonction de l'image à dire.

Étape 6

Insérez le porte-film jusqu'à ce qu'il touche le rebord interne de la platine et que la marque s'aligne avec le côté de la fente d'introduction.

Remarques

• Ne rentrez pas en force le porte-film.
• Étant en plastique et s'il est force, le porte-film risque d'être endommaged.
• Enlevez la poussière du film avec un plume ou un pinceau photographique.

7. Problèmes

Si quelles chose d'anormal survient, veuilles vérifier les points suivants avant de penser à une panne de l'unité. Pour plus de détails, consultez la section Problèmes du manuel du logiciel.

Le scanner ne peut pas s'allumer.

Est-ce que le cable d'alimentation est branché?

Branchez le cable d'alimentation.

Est-ce que l'interrupteur est allumé

Allumez l'interrupteur.

La numérisation ne peut se faire.

Est-ce que le cable SCSI est bien branché?

Connectez le cable SCSI.

Utilisez-vous du cable SCSI fourni?

Utilisez le cable SCSI fourni.

Est-ce que I'extrémité du cable est bien terminée?

Connectez le terminateur.

• Est-ce que le nombre d'ordre SCSI est différent de celui des autres périphériques?

Changez le numero d'ordre SCSI s'il est en double.

Utilisez-vous une carte SCSI recommandaee? (pour la version Windows)

Utilisez une carte SCSI recommende.

• Est-ce que les nombres définis pour les E/S, INT et DMA de la carte SCSI sont différents de ceux des autres cartes? (pour la version Windows)

Ne choisissez pas de nombres conflictuels.

• Est-ce que votre système est compatible avec l'environnement nécessaire?

Suivez les recommendations de système.

• Avez-vous installé le logiciel?

Pour les informations sur l'installation et le fonctionnement du logiciel, reportez-vous au manuel du logiciel fourni avec votre unité.

• Avez-vous convenablement régle la configuration, en particulier CONFIG.SYS?

Si vous avez installé les applications de Windows, notez que la configuration peut changer automatiquement. (Pour la version Windows)

L'image est de mauvaise qualité

• Avez-vous place le film correctement?

Placez le film correctement.

Il y a-t-il de la poussière sur le film?

Otez la poussière sur le film avec un plumeau ou un pinceau photographique.

• L'unité est-elle soumise à des vibrations durant la numérisation?

Veuillez placer l'unité à l'abri des vibrations ou des chocs physiques.

Utilisez-vous correctement le logiciel?

Reportez-vous au manuel du logiciel pour plus de détails.

Annexe: Spécifications

Types de films:	Film 35mm (couleur/noir et blanc, négatif/positif)Diapos sous cache (de 1,1mm à 3,0mm d'épaissur)
Résolution de lecture:	2592 x 3888 pixels
Zone de lecture:	24,3 x 36,5 mm
Source lumineuse:	matrice de LED RVB
Porte-film:	Non nécessaire pour les diapos montées.Porte-film FH-2 pour bandes de film.
Optique:	Optique haute résolution (Autofocus)
Mise au point:	Automatique
Niveau:	256 niveaux par composante RVB

Numérisation/traitement du signal

Numérisation de l'image (un passage): Numérisation principale: capteur 2592 éléments CCD Numérisation secondaire: déplacement de la platine de film par moteur pas à pas
Durée de numérisation:	Prévisualisation: environ 20 sec.
Numérisation finale:	dépend du type d'interface, du réglage de résolution et de la densité du film (env. 80 sec. en couleur avec une surface de 2592 x 3888 pixels et un film standard)

Résolution: 2700 dpi

Convertisseur A/D: 8 bits

Transmission des données

Interface: Compatible SCSI-2

Vitesse maximum de transfert: Environ 2,66 Mo/sec avec SCSI

Autres

Alimentation: Modèle standard: AC 100-120V/AC 200-240V, 50/60Hz, 0,3 - 0,2A Modèle interne: 5V DC-1,5A, 12V DC-1,2A

Témoins de façon: États PRÉT, OCCUPÉ et ERREUR indiqués par LED

Température: 10^ - 35^

Humidité: 20% - 85% (sans condensation)

Dimensions: Modèle standard: 151mm(larg.) x 267,5mm(prof.) x 63,3mm (haut.) Modèle interne: 148mm(larg.) x 210mm(prof.) x 42mm (haut.)

Poids: Modèle standard: env. 1,9kg Modèle interne: env. 0,9kg

Index

A

Avant mise en route 4

B

Baie d'extension de l'ordinateur 25

Branchement du cable d'alimentation 15

C

Cables SCSI utilisés avec les scanners internes 38

Capot deladaptateur 48

Composants 4

Configuration des interrupteurs DIP 11

Connecteur d'alimentation 11

Connecteur SCSI 10,11

Connexion à l'intérieur de l'ordinateur 39

Connexion de la chaîne SCSI avec d'autres périhériques 19

Connexion du cable SCSI 17

D

Descriptif 9

Determination du numero de SCSI 33

E

Environnement de fonctionnement 2

F

Fente de film 9,11

Fermeture del'adaptateur 13,48

G

Glisser le scanner dans la baie d'extension 28

1

Insertion de diapas 44

Insertion de film en bande 48

Insertion du film 44

Installation du modele interne 25

Installer les rails guides 25

Interrupteur d'alimentation 9

Interrupteurs SCSI 10

M

Mise sous tension 43

Modèle interne 11

Modèle standard 9

N

Nettoyage de I'unité 8

Notes d'utilisation 8

0

Orientation de diapos à l'italienne 47

Orientation de diapos portrait 46

Ouies de ventilation 9

P

Porte-film FH-2 13

Prise de courant 10

R

Réglage de la chaîne SCSI avec le scanner 41

RéglagedesnumerosSCSI21,32,34

Réglages 14, 22

s

Specifications 55

Support supérieur

T

Table des numeros SCSI 33

Témoin d'etat LED 9, 11

Terminaison de la chaîne SCSI 35

Terminaison du scanner interne 36

Trous de cote de montage du scanner 27

Trous de montage des rails guides 27

U

Unité principale

V

Valeurs des interrupteurs DIP SCSI 34

Vissage des rails guides au scanner 27

déclarons que ce produit
Nom du produit: Nikon Scanner de Film 35mm LS-20E/LS-20I

Nom du fabricant: Nikon Corporation

Adresse du fabricant: Fuji Bldg., 2-3, Marunouchi 3-chome, Chiyoda-ku, Tokyo 100, Japan

est conforme aux normes suivantes

EN55022 Classe B

EN50082-1

IEC801-2: 1991 4kV

IEC801-3: 1984 3V / m

IEC801-4: 1988 1kV AC, 0.5kV I/O

selon les dispositions de la directive de la CEE (89/336/EEC)

Lieu Date Signature/Directeur général
