SUPER COOLSCAN LS5000 ED - Scanner de films NIKON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Scanneur de films et diapositives
Résolution maximale	4000 x 4000 dpi
Profondeur de couleur	14 bits par canal
Type de capteur	Capteur CCD
Formats de film compatibles	35 mm, 120, 220, diapositives
Interface de connexion	USB 2.0
Dimensions approximatives	300 x 150 x 120 mm
Poids	2,5 kg
Alimentation électrique	Adaptateur secteur 100-240V
Fonctions principales	Numérisation de films, correction des couleurs, réduction du bruit
Entretien et nettoyage	Nettoyage régulier du capteur et des surfaces optiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces, réparation par des professionnels recommandée
Informations générales	Idéal pour les photographes professionnels et amateurs souhaitant numériser des films avec une haute qualité
Sécurité	Utiliser uniquement avec l'adaptateur d'alimentation fourni, éviter l'exposition à l'humidité

FOIRE AUX QUESTIONS - SUPER COOLSCAN LS5000 ED NIKON

Comment installer le logiciel du NIKON SUPER COOLSCAN LS5000 ED ?

Pour installer le logiciel, insérez le CD fourni dans le lecteur, suivez les instructions à l'écran et redémarrez votre ordinateur une fois l'installation terminée.

Le scanner ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de changer de prise pour éliminer un problème électrique.

Pourquoi l'image numérisée est-elle floue ?

Assurez-vous que le film est correctement placé et que les lentilles du scanner sont propres. Une mise au point incorrecte peut également causer des images floues.

Le scanner ne reconnaît pas le film, que faire ?

Vérifiez que le film est compatible avec le NIKON SUPER COOLSCAN LS5000 ED. Assurez-vous également que le support de film est correctement inséré.

Comment nettoyer les éléments internes du scanner ?

Utilisez un chiffon doux et non pelucheux pour nettoyer l'extérieur. Pour l'intérieur, consultez le manuel d'utilisation pour des instructions spécifiques sur le nettoyage des lentilles et des composants internes.

Où puis-je trouver des mises à jour logicielles ?

Visitez le site officiel de Nikon dans la section support pour télécharger les dernières mises à jour logicielles pour votre scanner.

Comment résoudre les problèmes de connexion USB ?

Essayez de changer de port USB, redémarrez votre ordinateur et vérifiez que les pilotes sont à jour. Si le problème persiste, essayez un autre câble USB.

Le scanner produit des couleurs incorrectes, que faire ?

Vérifiez les paramètres de couleur sur le logiciel de numérisation. Vous pouvez également ajuster la balance des couleurs dans le logiciel après la numérisation.

Comment scanner des diapositives avec le NIKON SUPER COOLSCAN LS5000 ED ?

Utilisez le support de diapositives approprié et assurez-vous que les diapositives sont bien positionnées. Suivez les instructions du manuel pour le paramétrage.

Que faire si le scanner émet des bruits inhabituels ?

Arrêtez d'utiliser le scanner immédiatement. Vérifiez s'il y a des objets bloquant le mécanisme et consultez le service client de Nikon si le problème persiste.

MODE D'EMPLOI SUPER COOLSCAN LS5000 ED NIKON

Guide de démarrage rapide

35mm/APS(IX240) Film Scanner

Coolscan V ED

Si vous avez besoin d'aide:

Consultez http://www.nikontechusa.com/

ou composez 1-800-NikonUX (utilisateurs aux États-Unis)

Consultez http://www.europe-nikon.com/support

/utilisateurs en Europe)

Consultez http://www.nikon-asia.com/

(UTILISATEURS aux Asie, aux Océanie, au Moyen-Orient, et aux Afrique)

Visitez ces sites pour consulter les dernières nouvelles, conseils, foies aux questions (FAQ), ainsi que des informations à usage général à propos des techniques d'imagerie et de photographie numérique. Pour plus de détails, veillez contacter le représentant Nikon de leur région.

Contenu de la boîte

Sortez le scanner de sa boîte et vérifiez que vous avez bien tous les éléments suivants.

1 Scanner de film SUPER COOLSCAN 5000ED ou COOLSCAN V ED

2 Adaptateur diapositive montée MA-21

3 Adaptateur film en bande SA-21

Cable d'alimentation

Cable USB

CD-ROM

CD Nikon Scan (Jaune)

• CD Manuel de référence de Nikon Scan / Guide de numérisation

CD Nikon View (Jaune)

CD Manuel de référence de Nikon View

Garantie

Manuel de l'utilisateur

9 Guide de démarrage rapide (ce guide)

Installer nikon scan

Avant de brancher le scanner, installez Nikon Scan sur votre ordinateur comme décrit ci-dessous :

Systèmes d'exploitation compatibles

Windows

Windows XP Édition familiale / Windows XP Pro

• Windows 2000 Professionnel
• Windows Millennium Edition (Me)
• Windows 98 Deuxième Edition (SE)

Macintosh

Mac OS X (version 10.1.5 ou ultérieure)

Mac OS 9 (version 9.1 ou ultérieure)

La configuration requise est décrite de manière plus détaillée page 10 (Windows) ou 15 (Macintosh) dans le Manuel de l'utilisateur.

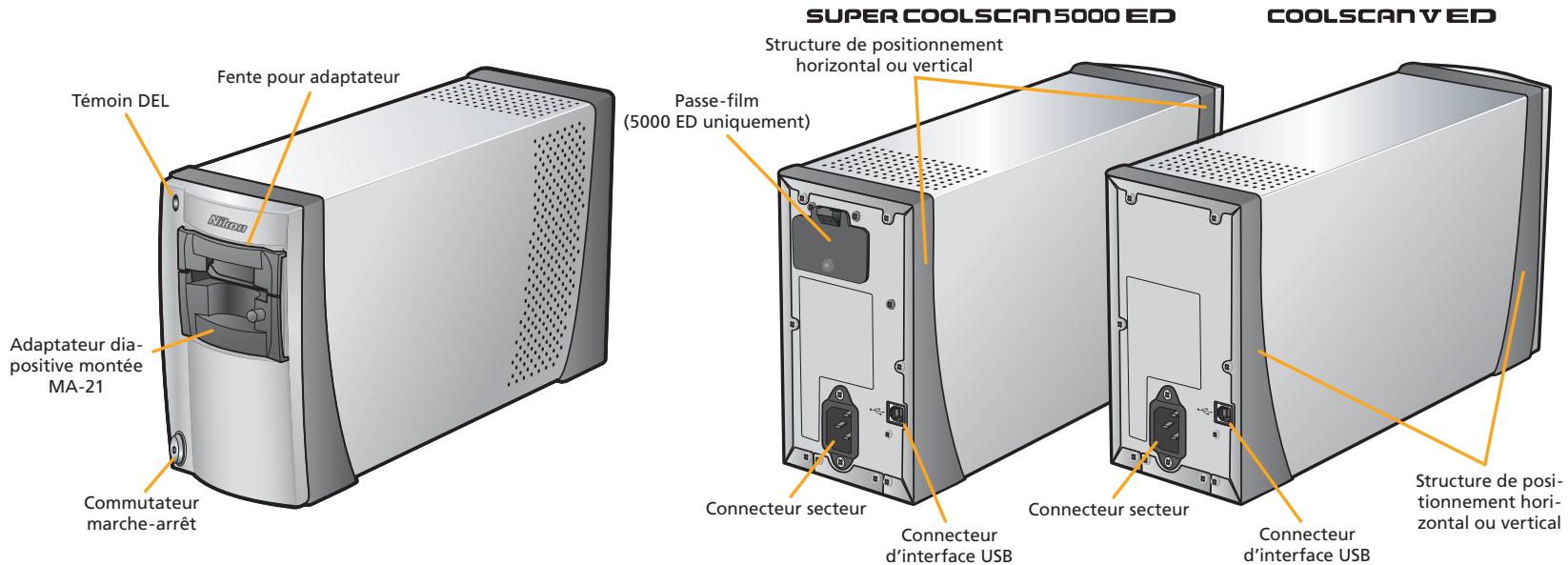

Descriptif des scanners

Éteignez l'ordinateur sous tension et attendez que Windows ait fini de démarrer. Ne branchez pas le scanner.

Windows XP Edition familiale/ Windows XP Professionnel/ Windows 2000 Professionnel

Pour installer ou désinstaller Nikon Scan, vous devez ouvrir une session en tant qu'Administrateur du poste de travail (Windows XP Edition familiale/Windows XP Professionnel) ou Administrateur (Windows 2000 Professionnel).

Versions antérieures de Nikon Scan

Avant d'installer Nikon Scan 4, désinstallez toute version antérieure de Nikon Scan. Consultez la rubrique « Déinstallation/Installation personnalisée » pages 62-64 du Manuel de l'utilisateur.

Insérez le CD Nikon Scan dans le lecteur de CD-ROM. Après quelques instants, la boîte de dialogue de sélection de la langue s'affiche. Sélectionnez une langue et cliquez sur Next (Suivant).

La boîte de dialogue « Bienvenue » apparait. Cliquez sur l'onglet "Logiciels" puis sur Assistant d'installation.

La première boîte de dialogue de l'assistant d'installation s'affiche. Cliquez sur Suivant.

Après avoir lu l'accord de licence, cliquez sur Oui pour en accepter les termes et poursuivre l'installation.

L'emplacement par défaut de l'installation de Nikon Scan (c:\Program Files\Nikon\Nkscan4) s'affiche sous « Dossier cible ». Pour désirer un autre emplacement, cliquez sur Parcourir... et recherchez le dossier souhaité. Cliquez sur Suivant pour lancer l'installation.

La boîte de dialogue ci-contre apparait. Clique sur Oui pour créer le dossier de destination de Nikon Scan.

Lorsqueyoudeveesélectionnerlespilotesduscannerverifiez queLS-40/50/5000est sélectionnépuiscliquez surSuivant.

Windows 2000 Professionnel

La boîte de dialogue ci-contre s'affiche ; cliquez sur Oui (si elle s'affiche deux fois, cliquez sur Oui à chaque fois).

Cliquez sur Oui pour créer un raccourci vers on Scan sur le bureau.

Association des extensions « Image Enhancement » (amélioration de l'image) avec Nikon Scan

Si Nikon Capture ou un autre logiciel Nikon est déjà installé sur l'ordinateur, une boîte de dialogue apparaitra, vous demandant si vous souhaitez associer les extensions des fichiers de paramètres d'amélioration d'image avec Nikon Scan. Cliquez sur Oui.

La première boîte de dialogue de l'assistant de la direction de l'espace colorimétrique apparait. Cliquez sur Utiliser Wizard.

Cliquez sur Windows

Une liste des profils d'espace colorimétrique s'affiche. Sélectionnez sRGB (récommandé) puis cliquez sur OK. Pour plus d'informations sur les profils d'espace colorimétrique, reportez-vous à la page 88 du Manuel de référence de Nikon Scan (sur CD).

Windows 98 SE

Si l'ordinateur affiche un message indiquant que l'adaptateur IEEE 1394 est requis, cliquez sur OK.

Cliquez sur Terminer pour quitter l'assistant d'installation de Nikon Scan.

Cliquez sur Oui pour redémarrer l'ordinateur.

Mettez l'ordinateur sous tension et attendez qu'il ait fini de démarrer. Ne branchez pas le scanner.

Mac OS X

Vous devez posséder les droits de l'administrateur pour installer ou désinstaller Nikon Scan.

Mac OS 9

Vous devez posséder CarbonLib 1.5 ou version

ultérieure pour pouvoir installer Nikon Scan 4.

Si l'assistant d'installation détecte une version

antérieure, un message s'affichera. Clique sur Ingénieurs ou autres à l'air Carbonelles sur

Installer permettra à jour CarbonLip avec une nouvelle version. Veillez à redémarrer l'ordinateur avant de poursuivre

nouvelle version. veillez à redémarrer l'ordinateur avant de poursuivre l'installation.

Insérez le CD de Nikon Scan 4 dans le lecteur de CD-ROM. Double-cliquez sur l'icône de Bienvenue ( ) dans le répertoire racine du CD de Nikon Scan 4.

Une boîte de dialogue de sélection de la langue s'affiche. Sélectionnez une langue et cliquez sur Next (Suivant).

La boîte de dialogue « Install Center » apparait. Cliquez sur l'onglet "Logiciels" puis sur Installation Standard.

Mac OS X

En cliquant sur Installer, la boîte de dialogue

d'identification de l'utilisateur ci-contre apparait

parait. Entrez le nom de l'administrateur et le mot de passe, puis cliquez sur OK.

Après avoir lu l'accord de licence, cliquez sur Accepter pour en accepter les termes et afficher le fichier LisezMoi. Prenez le temps de lire attentivement ce document. Il contient des informations importantes qui ne figurent pas dans les manuels du produit. Cliquez sur Continuer pour passer à l'étape suivante.

Cliquez sur Installer pour lancer l'installation. Nikon Scan 4 sera installé dans le dossier situé sous « Destination de l'installation ». Sous Mac OS X, Nikon Scan 4 est installé dans le dossier « Applications: Nikon Software » dans le disque de démarrage. L'emplacement par défaut sous Mac OS 9 est le dossier « Applications (Mac OS 9): Nikon Software » situé dans le disque de démarrage OS 9.

Si plusieurs copies de Photoshop sont installées (Mac OS 9 uniquement)

Si une copie du plug-in Nikon Scan est installée dans les dossiers de plug-ins pour les versions des Photoshop prises en charge, vous pouvez utiliser Photoshop pour accéder aux images directement à partir du scanner. Si plus d'une copie de Photo

Si Photoshop est installé sur l'ordinateur, une liste de dossiers de plug-ins s'affichera. Sélectionnez les dossiers de plug-ins correspondant aux copies de Photoshop qui seront utilisées lors de l'acquisition des images. Cliquez ensuite sur Continuer pour copier le plug-in Nikon Scan dans les dossiers sélectionnées.

La première boîte de dialogue de l'assistant de sélection de l'espace colorimétrique apparait. Cliquez sur Utiliser l'assistant.

Cliquez sur Macintosh.

Une liste des profils d'espace colorimétrique s'affiche. Sélectionnez Apple RVB (recommandé) puis cliquez sur OK. Pour plus d'informations sur les profils d'espace colorimétrique, reportez-vous à la page 90 du Manuel de référence de Nikon Scan (sur CD).

Cliquez sur Oui pour ajouter Nikon Scan 4 au Dock (Mac OS X) ou créer un alias de Nikon Scan 4 sur le bureau (Mac OS 9).

Mac OS X Mac OS 9

Cliquez sur Quitter pour quitter l'assistant d'installation.

Cliquez sur Redémarrer pour redémarrer l'ordinateur.

Suite au versus

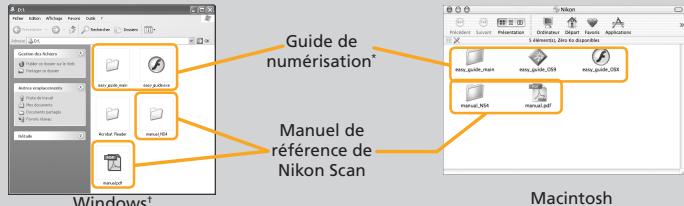

CD manuel de référence de Nikon Scan/ guide de numérisation

Ce CD compte le Manuel de référence de Nikon Scan, qui fournit toutes les informations relatives à Nikon Scan, ainsi que le Guide de numérisation, un guide convivial représentant des opérations fondamentales de numérisation, comme le paramétrage de la taille et de la résolution des images.

Double-cliquez sur l'icône manual.pdf dans le CD Manuel de référence. Adobe Acrobat Reader démarre et une fenêtre permettant de sélectionner la langue apparait ; cliquez sur le lien correspondant à la langue de votre choix. À noter qu'il est nécessaire de posséder Adobe Acrobat Reader 4 ou version ultérieure pour afficher le Manuel de référence ; les utilisateurs Windows peuvent installer Acrobat Reader 5 à partir du dossier « Acrobat Reader » disponible sur le CD du manuel.

Afficher le guide de numérisation

Double-cliquez sur l'icône easy_guide.exe (Windows), easy_guide OSX (Mac OS X), ou easy_guide OSX9 (Mac OS 9). Macromedia Flash Player démarre et une fenêtre permettant de sélectionner la langue apparaît ; cliquez sur le lien correspondant à la langue de votre choix. Vous pouvez également enregistrer le Guide de numérisation sur le disque dur de l'ordinateur pour accéder plus facilement à ce fichier. Copiez les dossiers "easy_guide_main" et easy_guide.exe (Windows), easy_guide OSX (Mac OS X), ou easy_guide OSX9 (Mac OS 9) sur le bureau*.

• Les utilisateurs de Mac OS X doivent vérifier que le nom du disque de démarrage

Le nom comporte uniquement des lettres et des chiffres (son nom par défaut est «

Le guide risque de ne pas démarrer si le nom du volume contient des signes de ponctuation ou autres caractères non alphanumériques.

Numérisation

Cette partie du guide décrit comment connecter le scanner à l'ordinateur puis numériser des images à l'aide de Nikon Scan. Veillez à effectuer toutes les étapes décrites au-dessus avant de suivre les instructions ci-dessous.

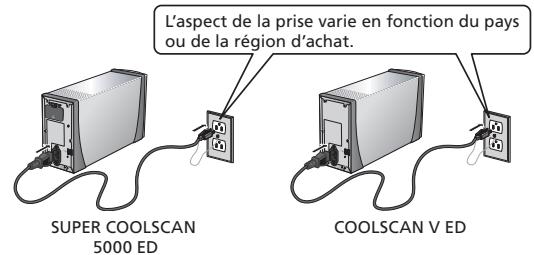

Afin de s'assurer que le scanner et l'ordinateur soient éteints, branchez le câble d'alimentation comme indiqué ci-dessous et branchez le scanner dans une prise de courant.

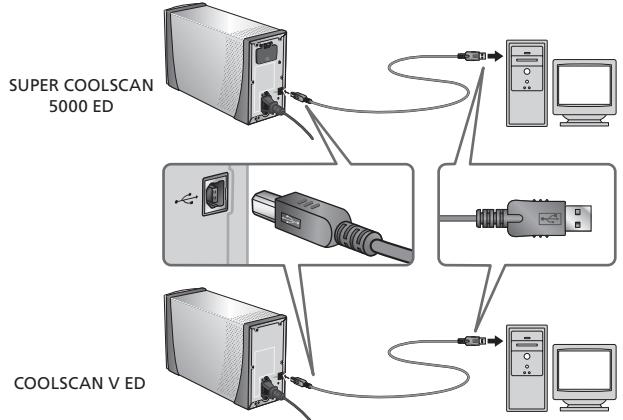

Branchez le câble USB comme illustré ci-dessous.

Branchez l'extrémité plate du câble USB à l'ordinateur et l'extrémité carrée au scanner. Raccorez ces extrémités aux connecteurs correspondants, illustrés dans le schéma ci-dessous. Si vous n'utilisez pas le connecteur adéquat ou si vous tentez d'insérer les prises dans le sens inverse, vous risquez d’endommager non seulement le câble mais aussi le scanner ou l'ordinateur.

Remarque

USB 2.0

Pour obtenir des informations sur USB 2.0, consultez la page 22 du Manuel de l'utilisateur.

Préparer le film

Le type de film que vous pourrez numériser dépend de l'adaptateur que vous utilisez. Ce guide décrit comment numériser des films en bande 24 × 36 à l'aide de l'adaptateur film en bande SA-21. Le SA-21 permet de numériser des négatifs 24 × 36 développés, découverts en bande de deux ou six vues. Un adaptateur diapositive montée MA-21 est également fourni. Il permet de numériser des diapositives 24 × 36. Consultez le Manuel de l'utilisateur pour plus de détails.

Négatifs 24 × 36 en bandes de deux ou six vues

Adaptateur film en bande SA-21

Étape 5

Après avoir vérifié que l'ordinateur tourne, mettez le scanner sous tension ①. Le témoin DEL clignote ②. Patientez jusqu'à ce que le témoin DEL reste allumé fixement.

Insérez le SA-21 dans la fente pour adaptateur.

Lorsque l'adaptateur est entièrement inséré, le témoin DEL clignote au cours du calibrage du scanner. Patientez jusqu'à ce que le témoin DEL reste allumé fixement.

Windows 2000 professionnel

Une boîte de dialogue « Impossible de tracer la signature numérique » s'affichera lors de la première connexion et de la première mise sous tension du scanner. Cliquez sur Oui pour enregistrer le scanner sous Windows.

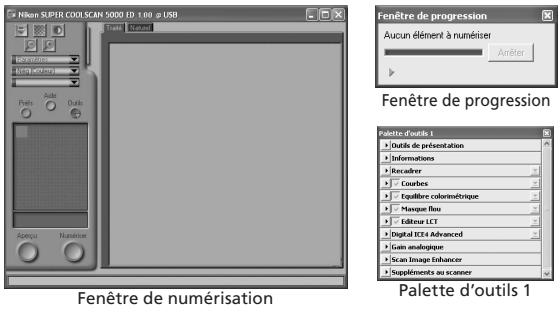

Lancer nikon scan

Si un raccourci a été créé au cours de l'installation, double-cliquez sur le raccourci situé sur le bureau.

Il est aussi possible de lancer Nikon Scan en cliquant sur le bouton Démarrer et en sélectionnant Nikon Scan 4 > Nikon Scan 4 dans le menu Programmes.

Vous pouvez également démarrer Nikon Scan en cliquant sur l'icône (Nikon Scan) dans le Dock (Mac OS X) ou en double-cliquant sur l'alias (Nikon Scan) sur le bureau (Mac OS 9). À noter que ces options sont uniquement disponibles si vous aviez ajouté Nikon Scan au Dock ou créé un alias au cours de l'installation.

Il est aussi possible de lancer Nikon Scan en localisant le dossier dans lequel Nikon Scan a été installé et en ouvrant "Nikon Software": dossier Nikon Scan 4. Double-cliquez sur l'icône (Nikon Scan 4. Sous Mac OS X, le dossier "Nikon Software" se trouve dans le dossier "Applications" du disque de démarrage. Sous Mac OS 9, l'emplacement par défaut est le dossier "Applications (Mac OS 9)" situé dans le disque de démarrage.

La fenêtre de numérisation s'ouvre.

Important

Avant d'utiliser Nikon Scan sous Mac OS 9, vous devez avoir lu la section concernant les allocations de mémoire page 139 dans le Manuel de référence de Nikon Scan (sur CD).

Stockage temporaire (windows uniquement)

Il est possible qu'un message s'affiche, indiquant que le dossier sélectionné pour le stockage-temporaire n'est pas disponible. Cliquez sur OK pour utiliser le dossier par défaut.

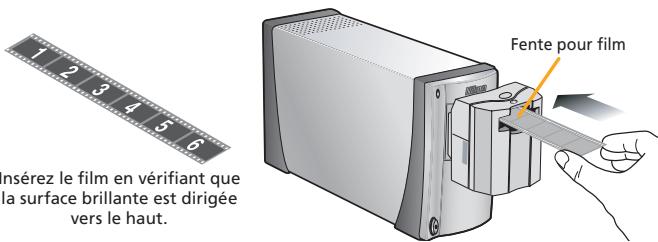

Insérer le film

Prenez le film délicatement, en le tenant sur les bords avec le pouce et l'index. La surface brillante doit se situer vers le haut, la surface mate d'emulsion vers le bas.

Insérez le film dans la fente pour film de l'adaptateur. Il suffit de l'introduire légèrement pour qu'il soit ensuite inséré automatiquement.

Relâchez le film une fois que le mécanisme d'avance du film s'active. Ne tirez ni ne poussez le film. N'interférez en aucun cas avec le mécanisme d'avance du film.

Suite en haut à droite

Acssi

liquez sur le menu du type de film puis choisissez le type de films correspondant à celui qu'ous numérique. Pour numérique un négatif couleur, sélectionnez Nég (Couleur).

Sélectionnez Nég (Couleur)

V. Nég (Couleur) Nég (Mono) Kodachrome

électionnez les vues que vous souhaitez numériser.

Onglet du menu winapatte

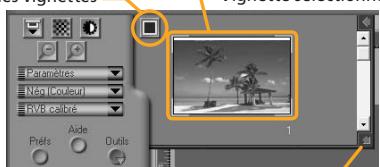

Cliquez sur l'onglet du menu vignette

Pour afficher les vignettes Zone d'affichage des vignettes

Le menu vignette s'ouvre. Les vues du film sont identifiées par un numéro. Afin d'afficher chaque vue sous forme de « vignette », cliquez sur le bouton.

Cliquez pour masquer

Vignette sélectionnée

es vignette:

Vignette sélectionnée

Une vignette se crée pour chaque vue. Cliquez sur l'une d'entre elles pour pouvoir l'afficher en plus grand format dans la fenêtre d'aperçu avant numérisation.

Faites glisser pour agrandir la taille de la vignette

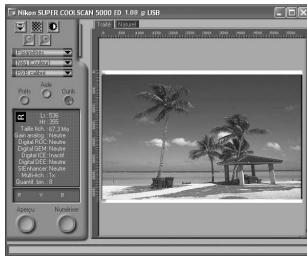

Fenêtre de progression

Cette fenêtre affiche l'état de progression de l'aperçu et de la numérotation. Cliquez sur Arrêter pour annuler l'opération en cours.

Cliquez sur le triangle situé à côté de la palette « Outils de présentation » dans la Palette d'outils 1 pour afficher la palette « Outils de présentation »

Celle-ci permet de

• faire pivoter ou basculer l'image dans la zone d'aperçu

Si l'aperçu n'est pas orienté comme vous le souhaitez, vous pouvez le faire pivoter ou basculer en cliquant sur les boutons 1, 2, 3 ou 4.

fai

pivoter l'image de

fait pivoter l'image de

ver

s la gauche

90° vers la droite

faj

basculer l'image horizontalement

fait basculer l'image

zontalement

verticalament

• sélectionner la zone à numérique

Afin de sélectionner la section de l'image à numérique, cliquez sur l'outil de sélection (D) de la Palette Outils de présentation puis faites glisser la souris sur l'image.

Des pointillés indiquent les limites de la zone sélectionnée/recadrée. Pour modifier la taille de cette zone, il suffit de « étirer » les pointillés. Pour déplacer la zone sélectionnée, placez le curseur de la souris à l'intérieur puis faites glisser la zone sélectionnée jusqu'à l'endroit souhaité.

Pour de plus amples informations sur les autres outils d'amélioration d'image de la Palette Outils de présentation, reportez-vous aux pages 30-76 du manuel de référence de Nikon Scan (sur CD).

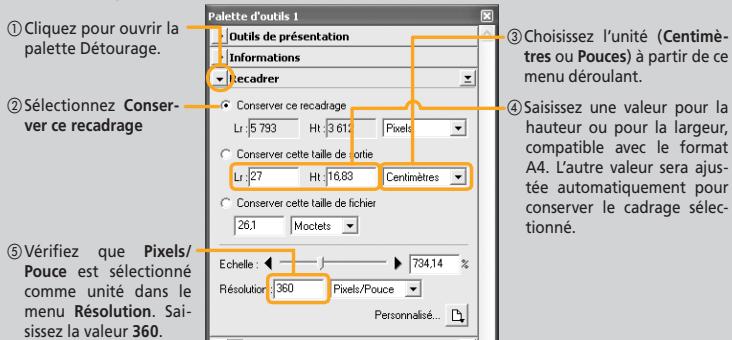

Conseil : spécification de la résolution et de la taille de sortie

Lorsqu'une image est affichée dans la zone d'aperçu, la palette « Détourage » de la Palette d'outils 1 permet de spécifier la taille et la résolution dans lesquelles l'image sera numérique (pour plus de détails, reportez-vous aux pages 36-40 du manuel de référence de Nikon Scan sur CD). Par exemple, pour numériser une image destinée à être imprimée au format A4 (21 × 29,7cm) à l'aide d'une imprimante à jet d'encre classique, régler les paramètres comme indiqué ci-dessous :

Cliquez sur le bouton Numérique pour numériser l'image. Lorsque la numérisation est terminée, l'image s'affiche dans une fenêtre. Cette image tiendra compte des modifications, rotations, basculements effectués dans la fenêtre de numérisation.

Windows

Macintosh

La fenêtre de numérisation risque de chevaucher l'image. Faites glisser la fenêtre de numérisation pour faire apparaître l'image.

Pour enregistrer l'image, sélectionnez Enregistrer dans le menu Fichier. Une boîte de dialogue Enregistrer sous apparaît ; recherchez l'emplacement de votre choix, choisissez un nom et un type de fichier puis cliquez sur Enregistrer.

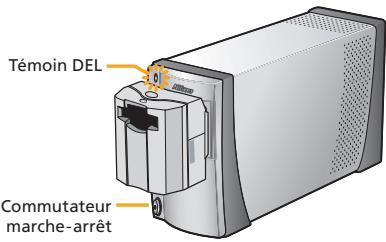

Mettre le scanner hors tension

Cliquez sur le bouton (éjecter) dans la fenêtre de numérotation pour éjecter le film du SA-21 (pour de plus amples informations sur l'éjection du film d'autres adaptateurs, consultez le Manuel de l'utilisateur).

Sélectionnez Quitter (Windows) ou Quitter (Mac OS 9) dans le menu Fichier. Sous Mac OS X, Sélectionnez Quitter Nikon Scan 4 dans le menu Nikon Scan 4.

Après avoir vérifié que le témoin DEL du scanner ne clignote pas, appuyez sur le commutateur marche-arrêt pour éteindre le scanner.

Lorsque le scanner n'est pas utilisé

Pour empêcher que la poussière ne s'accumule à l'intérieur du scanner, laissez le SA-21 ou le MA-21 dans la fente pour adaptateur lorsqu'on n'utilise pas le scanner.

Nikon view (nikon view 6 ou ultérieure)

Si vous avez installé Nikon View sur l'ordinateur, sélectionnez Afficher Nikon Browser dans le menu Outils de Nikon Scan, si vous souhaitez lancer la fonction Nikon Browser (navigator Nikon) de Nikon View. Nikon View permet d'afficher les images numérisées sous forme de vignettes ou à leur taille maximale. Ce logiciel permet également de modifier et d'imprimer les images après leur numérisation. Pour de plus amples informations, reportez-vous au Manuel de référence de Nikon View (disponible au format pdf sur le CD du Manuel de Nikon View) ou consultez l'aide en ligne de Nikon View.

Nikon SUPER COOLSCAN S000 ED 1.00 @ USB

Sélectionnez Afficher Nikon Browser dans le menu Outils de Nikon Scan.

Nikon View

Vous pouvez installer Nikon View à partir du CD de Nikon View 6. Si une nouvelle version de Nikon View est installée sur votre ordinateur, vous devez la désinstaller avant d'installer View 6.

Pour enregistrer votre copie de Nikon View, cliquez sur l'onglet « Enregistrement du produit » dans la fenêtre du programme d'installation puis cliquez sur le bouton Enregistrement du produit (connexion Internet requise).

• Non disponible dans certains pays.
