FE2 - Appareil photo argentique NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo reflex mono-objectif 35 mm
Dimensions (boîtier nu)	Env. 142,5 (L) × 90 (H) × 57,5 (P) mm
Poids (boîtier nu)	Env. 550 g
Alimentation	Pile lithium 3V (CR1/3N) ou deux piles oxyde d'argent 1,55V (SR44) ou deux piles alcalines 1,5V (LR44)
Obturateur	Rideaux en titane à translation verticale, vitesses électroniques de 8 à 1/4000 s, vitesse mécanique 1/250 s, pose B mécanique
Système de mesure	TTL à pleine ouverture, prépondérance centrale, deux photodiodes au silicium (SPD)
Plage de mesure	IL 1 à IL 18 (100 ISO, objectif f/1,4)
Sensibilité film	12 à 4000 ASA/ISO
Monture d'objectif	Baïonnette Nikon AI (compatible AI et Série E)
Viseur	Fixe, grossissement 0,86× avec 50 mm, couverture 93 %, verre de visée K2 (stigmomètre + microprismes)
Modes d'exposition	Automatique priorité diaphragme (A), semi-automatique (16 vitesses), manuel mécanique (M250, B)
Compensation d'exposition	±2 IL par tiers de valeur, mémorisation d'exposition
Autodéclencheur	Électronique, retard ~10 s, annulable
Multi-exposition	Oui, par levier
Synchronisation flash	1/250 s (M250), griffe porte-accessoires avec contacts TTL, prise pour câble synchro

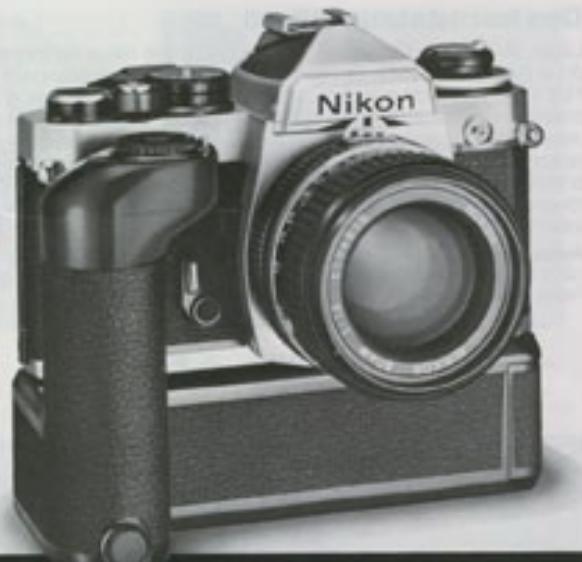

Moteur optionnel	MD-12, jusqu'à 3,2 images/s
Matériau	Boîtier métallique
Entretien et nettoyage	Nettoyer les surfaces optiques avec un pinceau et un chiffon doux imbibé d'alcool ; ne pas toucher le miroir ni les rideaux
Sécurité	Retirer les piles en cas d'inutilisation prolongée ; utiliser exclusivement les piles recommandées
Pièces détachées et réparabilité	Verres de visée interchangeables (K2, B2, E2), dos horodateur MF-16, nombreux accessoires disponibles
Informations générales	Appareil reflex 35 mm professionnel, obturateur titane ultra-rapide 1/4000 s, synchronisation flash 1/250 s, mesure TTL précise

FOIRE AUX QUESTIONS - FE2 NIKON

Quel type de pile utilise le Nikon FE2 ?

Le Nikon FE2 peut utiliser une pile lithium 3V (CR1/3N) ou deux piles à l'oxyde d'argent de 1,55V (SR44) ou deux piles alcalines de 1,5V (LR44). Il est important de respecter la polarité indiquée.

Comment charger le film dans le Nikon FE2 ?

Ouvrez le dos en poussant le verrouillage vers le bas tout en appuyant sur le bouton de rebobinage. Placez la cartouche dans le logement, insérez l’amorce dans la fente de l’enrouleuse, assurez-vous que les perforations s’engagent dans les dents du cabestan, puis armez et déclenchez à blanc jusqu’à la vue « 1 ».

Comment régler la sensibilité ASA/ISO sur le FE2 ?

Soulevez le sélecteur de sensibilité ASA/ISO et tournez-le jusqu'à ce que la valeur souhaitée (imprimée sur la cartouche du film) s'aligne avec le repère rouge. Assurez-vous que la compensation d'exposition est sur 0.

Comment utiliser le mode automatique priorité diaphragme ?

Réglez le sélecteur de mode/vitesse sur A. Choisissez l'ouverture désirée sur l'objectif. L'appareil sélectionne automatiquement la vitesse d'obturation entre 8 s et 1/4000 s. Visez et déclenchez après avoir vérifié l'aiguille noire dans le viseur.

Que faire si l'aiguille du posemètre reste dans la zone rouge ?

Si l'aiguille est dans la zone rouge supérieure (surexposition), fermez le diaphragme (plus grand nombre f/) ou utilisez un filtre neutre. Si elle est dans la zone rouge inférieure (sous-exposition), ouvrez le diaphragme (plus petit nombre f/), utilisez un flash ou posez l’appareil sur un pied.

Comment réaliser une multi-exposition avec le FE2 ?

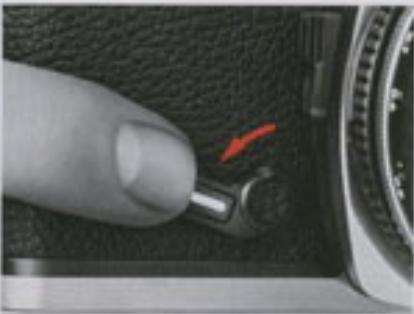

Après la première exposition, tirez le levier de multi-exposition dans le sens de la flèche tout en actionnant le levier d'armement jusqu'en butée. Le compteur de vues n’avance pas. Déclenchez à nouveau. Répétez pour plus d’expositions.

Quel est le système de synchronisation flash du FE2 ?

La synchronisation flash est assurée à 1/250 s (position M250). La griffe porte-accessoires dispose de quatre contacts pour les flashes Nikon dédiés (SB-15, SB-16B, SB-E) permettant le contrôle TTL automatique. Le témoin de recyclage s’affiche dans le viseur.

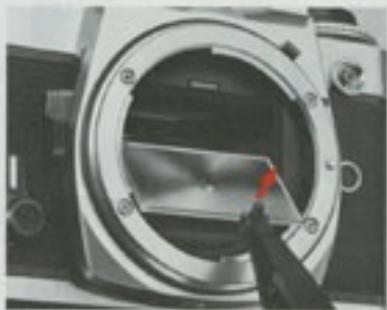

Comment changer le verre de visée ?

Retirez l'objectif. Utilisez la pince fournie pour glisser l'ergot sous le verrou du verre de visée et tirez pour abaisser le cadre. Retirez délicatement le verre. Placez le nouveau verre (face plane vers le bas, ergot vers le haut) puis poussez le cadre vers le haut jusqu'au déclic.

Que faire en cas de non-fonctionnement du posemètre ?

Vérifiez que la pile est correctement installée et en bon état (remplacez-la si nécessaire). Assurez-vous que le compteur de vues affiche « 1 » ou plus et que le sélecteur n’est pas sur M250 ou B. Si le problème persiste, confiez l’appareil à un réparateur agréé Nikon.

Comment nettoyer l'objectif et le viseur du FE2 ?

Utilisez un pinceau à poils souples pour enlever la poussière. Pour les traces de doigts, frottez doucement avec un coton propre légèrement imbibé d'alcool pur en mouvement circulaire du centre vers les bords. Évitez tout contact avec le miroir et les rideaux de l'obturateur.

MODE D'EMPLOI FE2 NIKON

① Verrou de sélecteur de mode Vitesse d'obturation ② Déclencheur ③ Couronne de déclencheur ④ Oeillet pour courroie Poussoir de contrôle de profondeur de champ Auto-déclencheur/levier de mémorisation ⑦ Plaque de fixation d'objet Déverrouillage du verre de visée Témoin de recyclage Verrou de la couronne de compensation d'exposition II Sélecteur de sensibilité ASAISO Oculaire de visée 12 Axe de rebobinage 18 Rideaux de l'obturateur 1) Logement du film 18 Tête guide film Rails guide film Contacts pour horodateur

Sélecteur de modeVitesse d'obturation 18

Fenêtre ADR (lecture directe de l'ouverture) 38

Bouton de rebobinage du film de

Prise pour câble synchro (avec bouchon)

Repère de fixation d'objet et

Poussoir de déverrouillage d'objet 34

Lever de couplage photométrie

Miroir 28

Lever d'armement 23

Cabestan 8

Numéro de série 28

Enrouleuse 8

Cylindre de tension 3)

Cutter de dégagement

Répertoire de profondeur de champ

Bague de mise au point 18

Repère de mise au point en infrarouge

Bague médiane de l'objectif 38

Fourchette de couplage photométrique

Bague des ouvertures 9

Index de couplage photométrique

Échelle des ouvertures 35

Contact de pilotage

Échelle de lecture directe d'ouverture 36

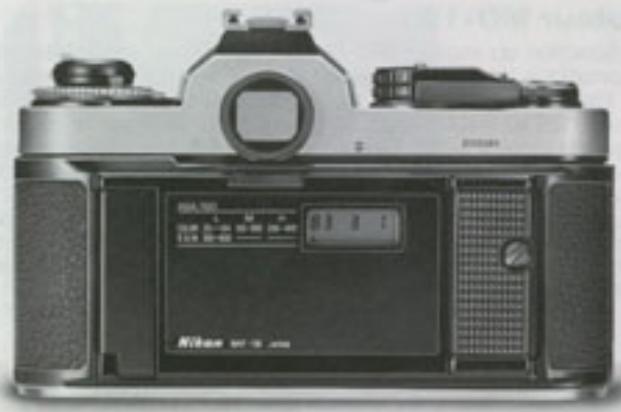

Contact pour déclenchement horodateur

Rapport de vitesse/mode 2

Couronne de compensation d'exposition

Lever de multi-exposition 38

Répertoire de sensibilité asa/iso

Compteur de vues

42 Manivelle de rebobinage

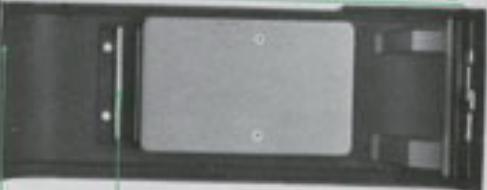

Retrait du plan film

Lever de verrouillage du dos

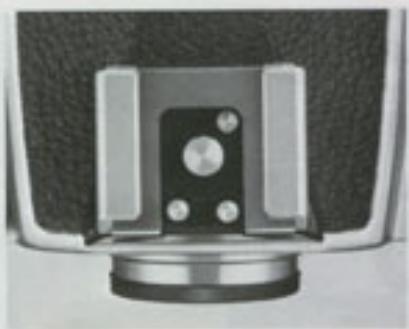

Griffe porte-accessoires in

4 Échelle de compensation d'exposition

a) Réglage de compensation d'exposition

Couplage moteur

Couplage obliterateur moteur

Poussoir de rebobinage de film

38 Memo-lim

Contact pour arrêt automatique de l'éclair TTL à

Contact pour signal de recyclage 8

Contacts électriques moteur @

Couverture de logement plus 6

Pride treplied

Pressurat

DESCRlPTIF 2-3

AVANT-PROPOS

OPERATIONS DE BASE 6-18

DETAIL DES COMMANDES 30-10

Sélecteur de vitesse/Sélecteur de mode 20-21

Système de mesure d'exposition 21

Indications d'exposition 22

Photographie à exposition automatique — priorité à l'ouverture de diaphragme. 23-24

Photographie à exposition automatique priorité à la vitesse d'obturation 24

Photographie & exposition semi-automatique 25-27

Mesure de l'exposition à ouverture réelle 28

Rapage de l'appareil. 29-31

Levier d'armement 33

Compteur de mois 32

Secteur de sensibilité ASA/ISO 34

Compensation d'exposition 35

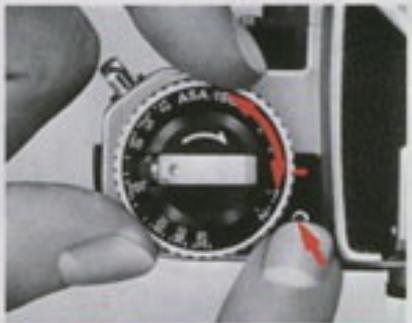

Couronne de compensation d'exposition 35-36

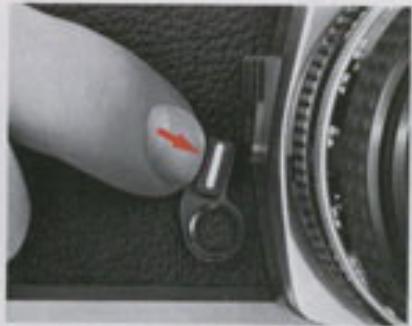

Levier de mémorisation 37

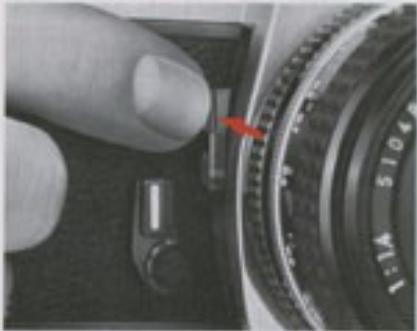

Poussoir de contrôle de profondeur de champ. 38-39

Lever de multi-exposition 40

Autodéclencheur 41

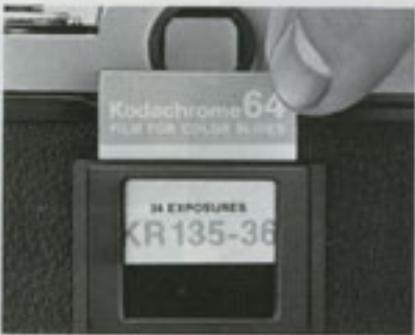

Memo-film 41

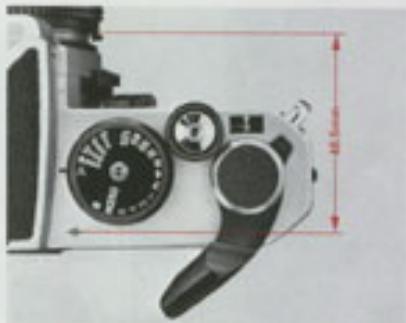

Repère de compensation en infrarouge 42

Page du plan-fin. 42

Témoin de recyclage 48-49

ACCESSIONS 50-59

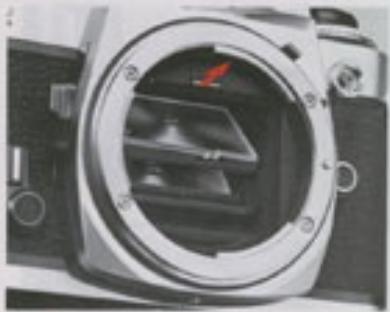

Verres de visée interchangeables 50-51

Conteneur piles pour basses températures DB-2 56

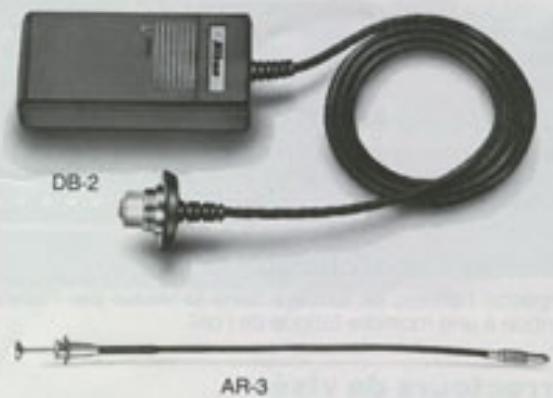

Déclencheur couple AR-3 55

Visée d'angle DR-3. 56

Loupe de visse DG-2 56

Dalleton caoutchouc. 56

Correcteurs de visée 56

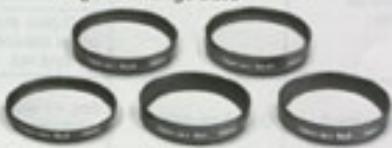

Fittres. 57

Parasolells 67

étuis d'appareils 58

Couroies. 59

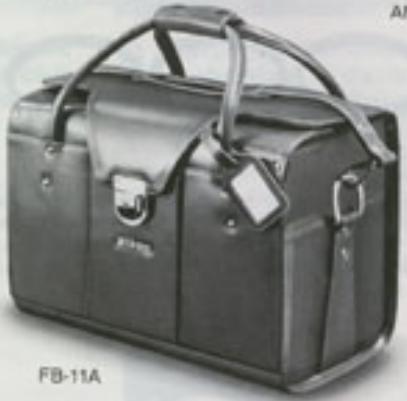

Sac fourre-tout 58

CONSEILS D'UTILISATION DES PILES 59

CONSEILS D'ENTRETIEN 60-61

CHARACTERISTIQUES 62-63

Avant-propos

Félicitations! Vous êtes en possession de l'appareil reflex le plus rapide à ce jour. Avec une vitesse d'obturation maximale de 1/4000 sec., vous pouvez "sicher" le mouvement le plus fugitif. À cela s'ajoute la synchronisation des flashes électroniques au 1/250 sec, un record en photographie 24mm×36mm reflex, idéal pour déboucher les ombres en plein jour. De telles vitesses sont possibles grâce à une technologie de pointe, et l'utilisation du titane dans des réseaux légers, à structure semi-alvéolaire et translation verticale.

Outre le contrôle automatique de l'exposition avec priorité au diaphragme de 1/4000 sec. à 8 sec., le FE2 propose en mode semi-automatique la précision d’une régulation par quartz. L’appareil économise aussi l’énergie : une légère pression sur le déclencheur verrouillable met sous tension le pedomètre, qui se déconnecte automatiquement 16 secondes plus tard. Parmi les autres points forts de l’appareil, il y a trois verres de visée interchangeables très lumineux, le réglage automatique TTL de l’éclair avec les flashes dédiés Nikon, et le transport motorisé du film à 3,2 images par seconde.

Conservé ce document sous la main pour pouvoir vous y reporter jusqu'à ce que vous maîtrisiez parfaitement le fonctionnement de votre appareil. Quelques minutes ainsi investies déboucheront assurément sur des années d'expériences photographiques enrichissantes.

Operations de BASE

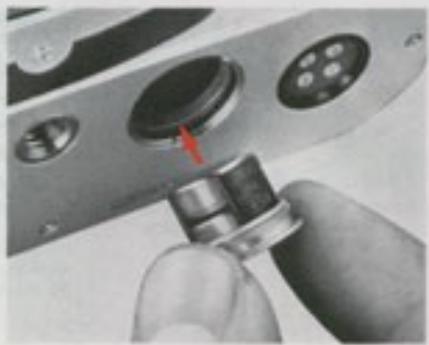

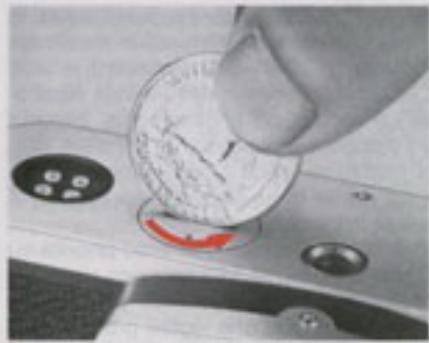

Retournez l'appareil et à l'aide d'une pièce de monnaie, dévissez le couvercle en tournant dans le sens horaire inverse.

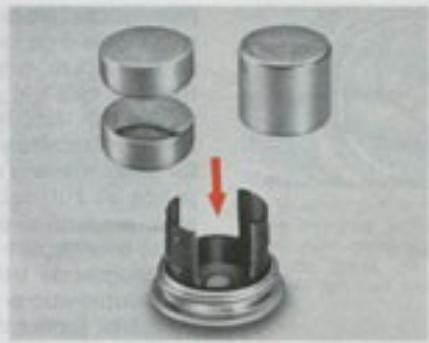

1. Mettez la pile en place. Introduisez la pile, après en avoir essuyé les pôles, dans son conteneur en respectant les indications gravées, signe + vers le haut. Vous pouvez utiliser: 1) une pile 3V au lithium; 2) deux piles 1,55V à l'oxyde d'argent (3,1V), ou 3) deux piles 1,5V au manganèse alcalin (3V).

3. Replacez le conteneur de pile.

Glissez le conteneur de pile dans la semelle de l'appareil et vissez à fond dans le sens horaire.

Remarque: Pour plus de détails concernant les piles, reportez-vous à la page 59.

Remarque: Les petits chiffres dans un cercle identifient les éléments de l'appareil tels qu'ils sont enumerés dans le DESCRIPTIF.

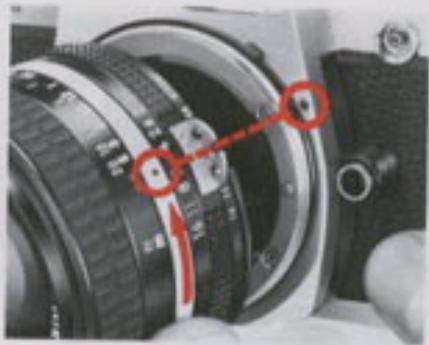

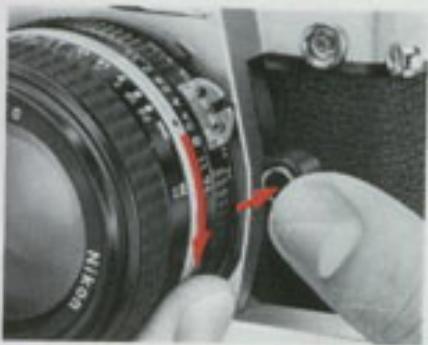

Montez l'objectif sur l'appareil.

Amenez l'objectif contre l'appareil, en alignant le repère d'ouverture/distance de l'objectif avec le repère de fixation d'objectif de l'appareil. Tournez ensuite la bague médiane de l'objectif dans les sens horaire inversé jusqu'au déclic de verrouillage. Vérifiez que le repère d'ouverture/distance est tourné vers le haut.

Pour l'enlever : Appuyez sur le pouvoir de déverrouillage d'objet et tournez la bague médiane de l'objet dans les sens horaire jusqu'à ce que l'objet se décroche.

5. Ouvrez le dos.

De l'index, poussez le verrouillage du dos dans le sens horaire inverse tout en appuyant sur le bouton de rebobinage. Soulevez plus encore jusqu'à ce que le dos s'ouvre.

Remarques:

1) Lors de changement d'objectif, évitez d'exposer la chambre de visée aux rayons du soleil si l'appareil est chargé. 2) Cet appareil est exclusivement conçu pour recevoir des objectifs Al. À quelques exceptions près, les objectifs non Al ne peuvent lui être fixés, reportez-vous à la page 19 pour plus de détails.

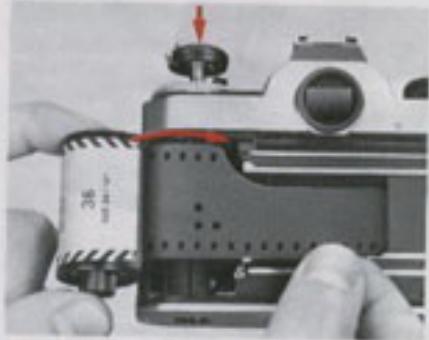

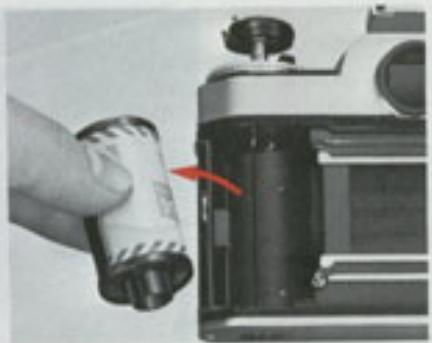

6. Mettez le film en place. placez la cartouche dans son logement 15 amorce du film dirigée vers l'enrouleuse; rabaissez ensuite le bouton de rebobinage pour immobiliser la cartouche.

1) Vous pouvez utiliser n'importe quelle cartouche de film 24mm × 36mm actuellement sur le marché 2) Évitez de charger en plein soleil. En l'absence d'ombre, faites écran en tournant le dos au soleil.

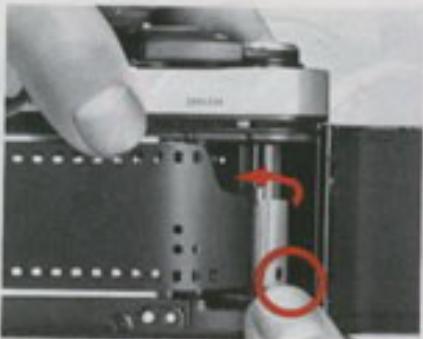

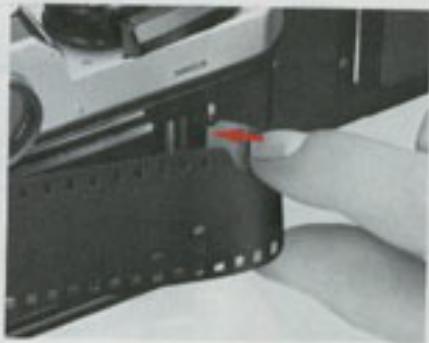

7. Introduisez l'amorce du film dans l'enrouleuse

Tirez sur l'amorce et glissez-la dans une des fentes de l'enrouleuse.

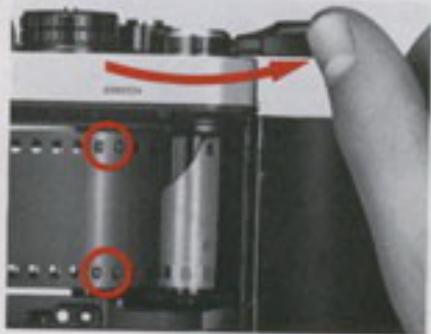

8. Engagez les dents du cabestan dans les perforations du film.

Tournez doucement l'enrouleuse du doigt, en veillant à ce que le petit ergot situé au bas de la fente de l'enrouleuse s'engage bien dans la première ou seconde perforation de l'amorce, et que les deux rangs de perforations coincident parfaitement avec les dents du cabestan.

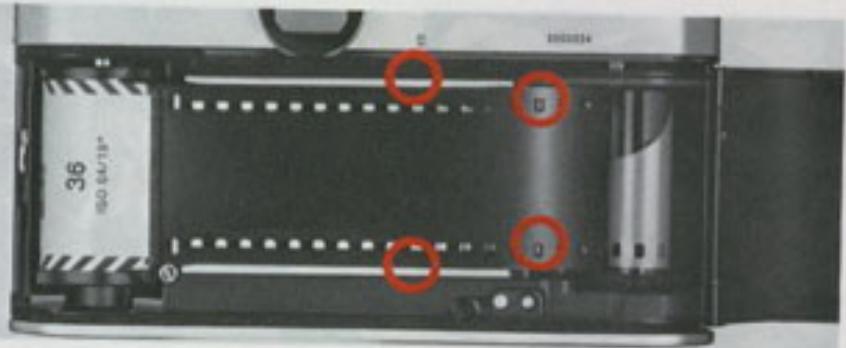

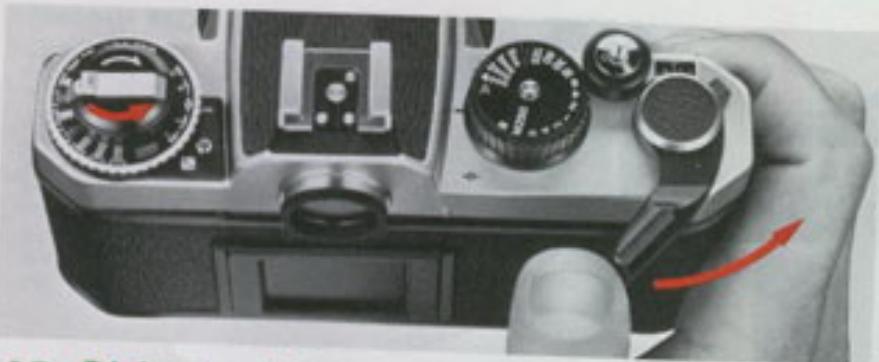

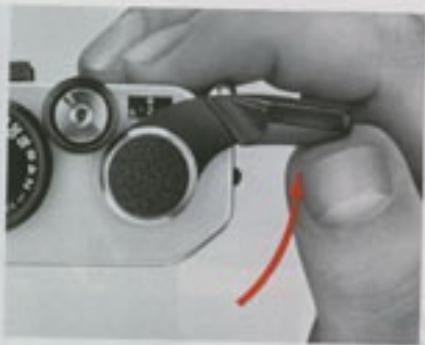

9. Actionne le levier d'armement pour entraîner le film.

Tirez sur le levier d'armement, en veillant à ce que les dents du cabestan s'engagent bien dans les perforations du film et que le transport du film s'effectue correctement. Assurez-vous aussi que le film reste parallèle aux rails et bien tendu.

10. Fermez le dos.

Appuyez sur le dos jusqu'au déclic de fermeture.

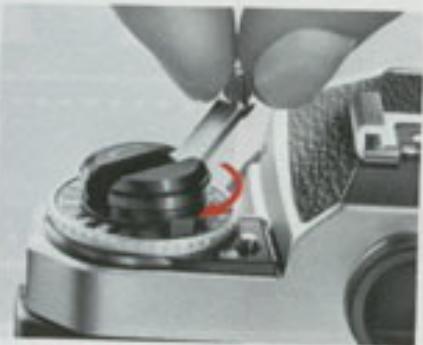

11. Assurez la tension du film.

Sortez la manivelle de rebobinage et tournez-la dans le sens de la flèche gravée sur le bouton de rebobinage jusqu'à ce que le film résiste légèrement. Repliez alors la manivelle.

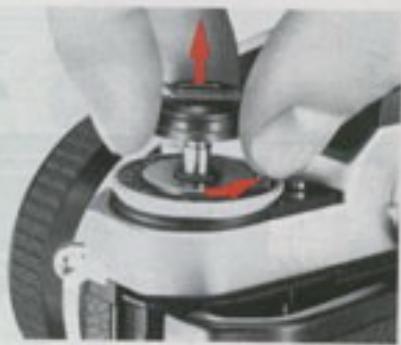

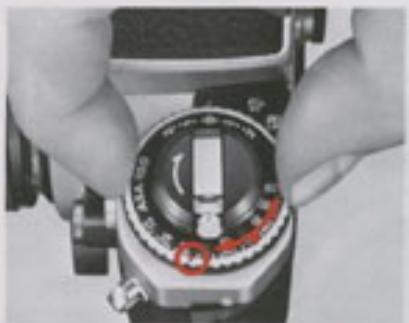

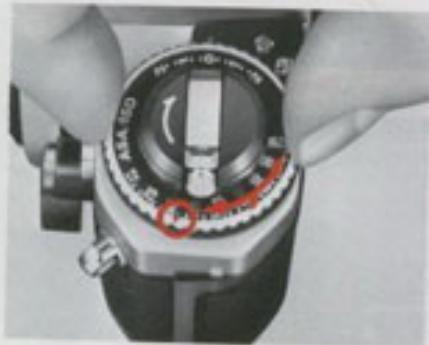

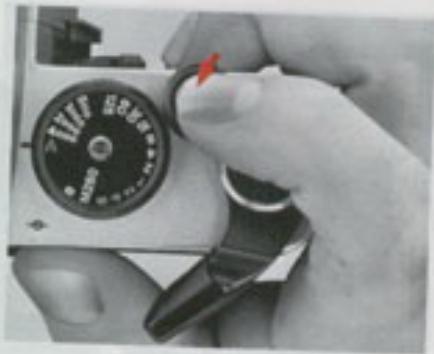

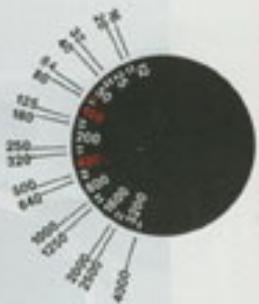

12. Affichez la sensibilité asa/iso du film.

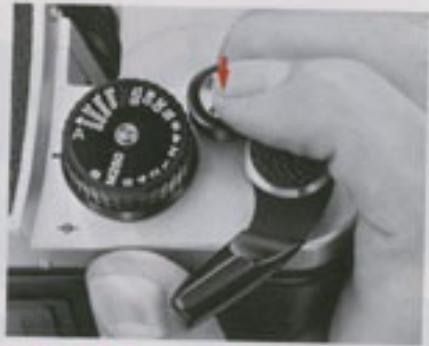

Soulevez le sélecteur de sensibilité ASA/ISO et tournez-le dans un sens ou dans l'autre pour faire coïncider le repère ASA/ISO et la valeur ASA/ISO retenue pour le film. Vérifiez que la couronne de compensation d'exposition est réglée sur 0. Sans ces précautions, vous n'obtenez pas une exposition correcte du film.

1) La sensibilité est imprimée sur la carouche du film et sur l'emballage de carton. 2) Si la couronne de compensation d'exposition n'est pas sur 0, reportez-vous à la page 36 pour plus de détails.

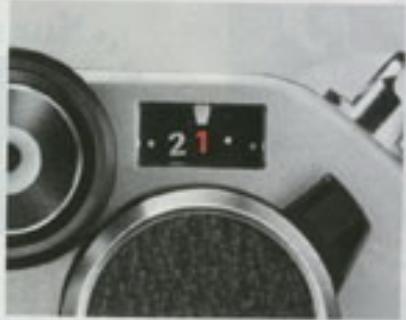

13. Déclenchez à blanc jusqu'à ce que le compteur de vues atteigne la vue "1

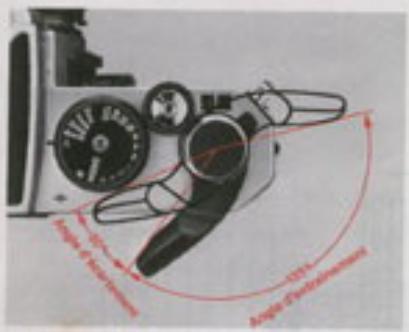

Le levier d'armement sert aussi de verrou au déclencheur, pour déverrouiller le déclencheur ②, tirez sur le levier d'armement et amenez-le dans la position illustrée par la photo. Pour éliminer les quelques vues voilées lors du chargement du film, continuez la série armement-déclenchement jusqu'à ce que le compteur atteigne la vue "1". Pendant l'armement, le boulon de rewinding doit tourner, témoignant du bon chargement du film. Dans le cas contraire, recommencez le chargement.

Remarques:

1) Régler le sélecteur de modèle vitesse d'obturation si sur A ou une vitesse d'obturation élevée pour procéder aux déclenchements à blanc. 2) Avant la vue "1", falguette du viseur ne réagir pas car le posemètre ne fonctionne alors pas; ne prenez donc pas de photos avant la vue "1".

14. Appuyez légèrement sur le déclencheur pour permettre le posemestous tension.

Légèrement enfoncé, le déclencheur active le posemètre. Celui-ci reste sous tension pendant environ 16 secondes une fois le déclencheur relâché.

15. Contrôlez l'alimentation.

Regardez dans le viseur et mettez le posemètre sous tension. Si la quille noire vient se placer devant l'échelle des vitesses d'obturation, c'est que le posemètre fonctionne correctement.

Remarques:

1) Quand le sélecteur de mode/vitesse d'obturation est sur B (pose longue) ou M250 (1/250 sec.), l'aiguille noire du viseur ne relaie pas, interdisant tout contrôle de l'alimentation. Amenez-le donc sur une autre position. Si l'aiguille noire reste immobile, ou bien la pile est mal positionnée (auquel cas il faut reconfigurer sa mise en place) ou bien l'alimentation reste insuffisante (auquel cas, il faut changer la pile).

Le contrôle de l'alimentation est impossible avant la vue "f" du compteur.

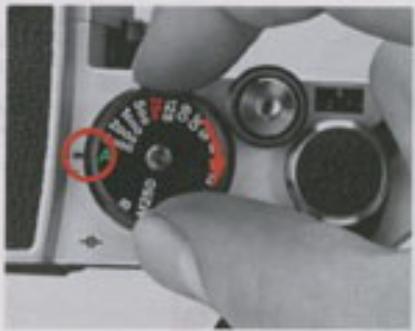

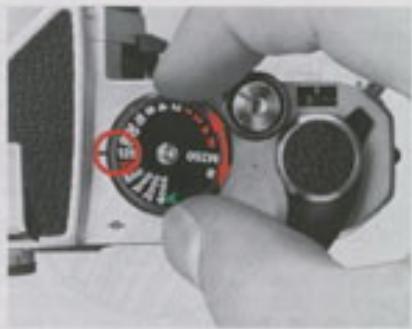

16. Réglez le sélecteur de mode/vitesse d'obturation sur a (pour opérer en auto)

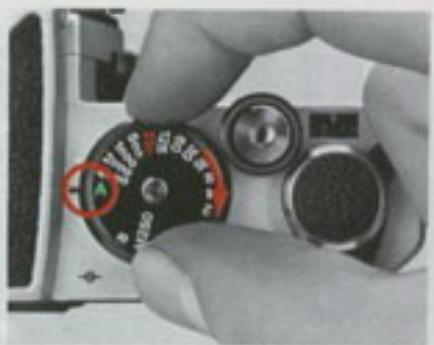

Tournez le sélecteur de vitesse et amenez le symbole A en regard du repère de vitesse s. Le verrou incorporé évite tout glissement accidentel de la position A en cours de prise de vue.

Remarque: Ouvrez le mode d'exposition automatique avec priorité au diaphragme, le Nikon FE2 permet d'opérer en mode semi-automatique. Pour plus de détails, reportez-vous aux pages 25-26.

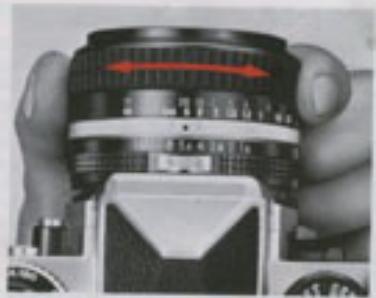

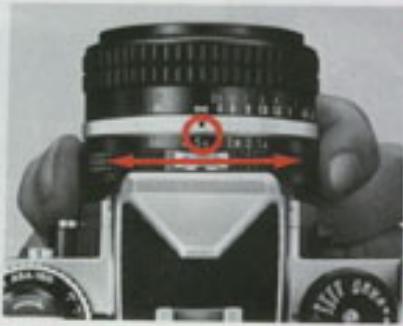

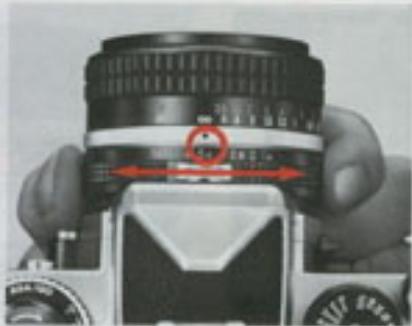

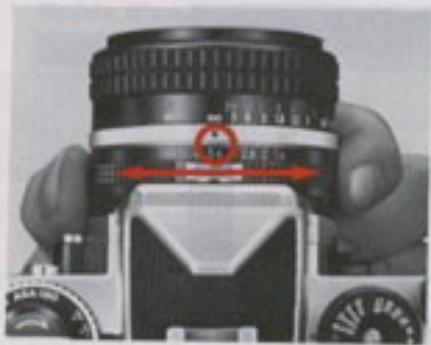

17. Affichez l'ouverture d'objet.

Tournez la bague d'ouverture & de l'objet jusqu'à positionner la valeur souhaitée devant le repère d'ouverture/distance de l'objet. L'ouverture désirée est rappelée dans la fenêtre ADR du viseur.

Vous pouvez aussi afficher n'importe quelle valeur intermédiaire de la bague. Voici quelques suggestions qui peuvent vous guider dans le choix d'une ouverture (avec un objectif de 50mm f/1,4 et un film de 100 ASA/ISO):

Exterlieurs (naugeux):1/2,8\~1/5.6

Extérieurs(clair):1/5.6~1/11

Extérieurs (clair, à la plage ou en montagne) : f/11~f/16

Remarque: La profondeur de champ tout comme la vitesse d'obturation sont fonctions de l'ouverture de prise de vue. Pour plus de détails, reportez-vous aux pages 38-39.

18. Tenez fermement l'appareil.

À l'origine de nombreuses photos floues, il y a une mauvaise tenue de l'appareil. Procédez comme suit : en visant à travers l'oculaire, enveloppez l'appareil de la main gauche, les doigts autour de l'objectif, avec le coude bien collé au corps. Déclenchez de l'index et armez du pouce de la main droite. Mettez les autres doigts de la main droite autour de l'appareil. Vous pouvez adapter cette attitude de base à la prise de vue en format horizontal ou vertical. Pour tenir l'appareil immobile, il est conseillé de prendre appui sur quelque chose de stable (par ex., un mur). Vous pouvez viser de l'œil droit ou gauche, en laissant le deuxième œil ouvert ou fermé.

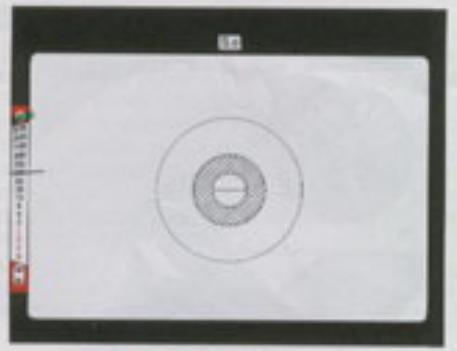

19. Cadrez et mettez au point.

Le FE2 est livré avec le verre de visée K2 standard. Regardez dans le viseur et amenez le sujet principal au centre de l'image pour assurer l'exposition correcte. Puis tournez la bague de mise au point jusqu'à ce que le sujet apparaisse net. Pour une mise au point précise sur un sujet à contours distincts, utilisez le stigmomètre central ; tournez la bague jusqu'à ce que les deux moitiés d'image n'en fassent plus qu'une (A). Pour une mise au point rapide et avec un sujet à contours indistincts, utilisez la couronne de microprismes ; tournez alors la bague jusqu'à la disparition de tout scintillement (B). En macro, et avec des téléobjectifs d'ouverture maximale égale ou inférieure à 1/4,5, le stigmomètre et les microprismes peuvent s'assombrir. Servez-vous dans ce cas du dépôt ; tournez la bague jusqu'à ce que l'image soit nette (C).

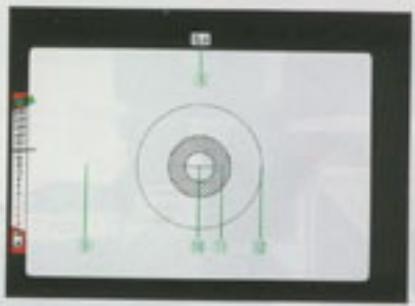

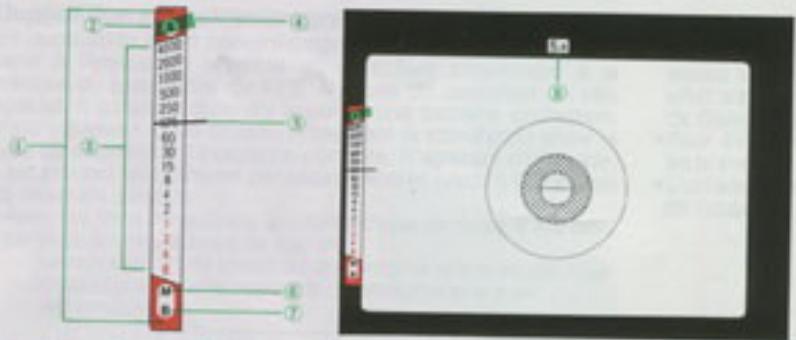

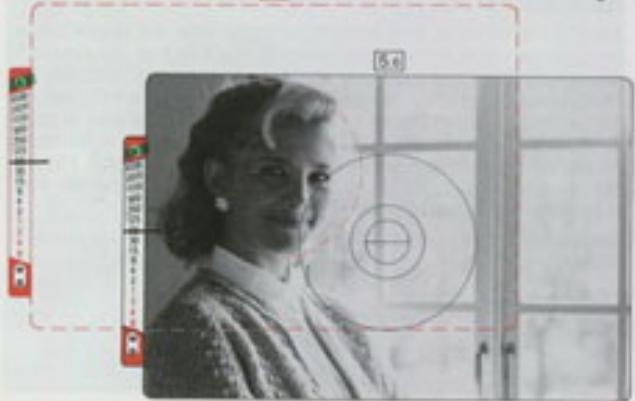

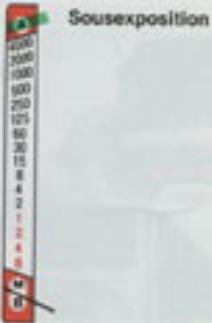

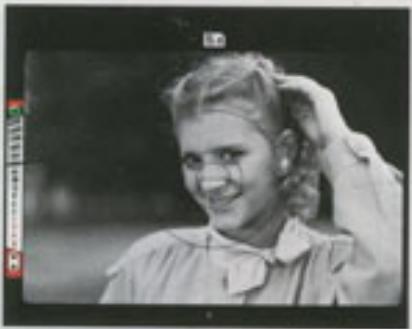

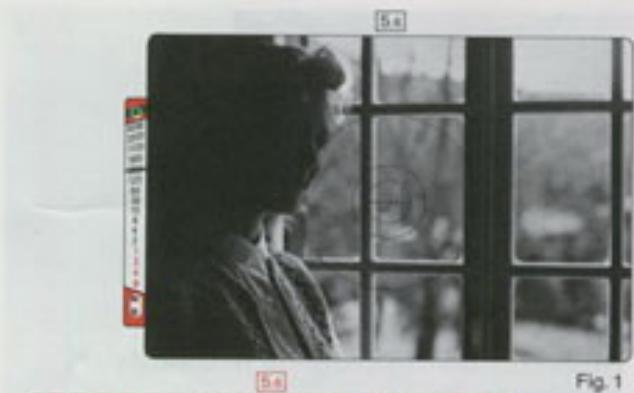

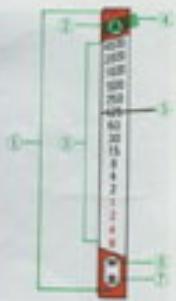

Zones d'exposition hors-charge A ③ Échelle des vitaux (8) Aiguille du sélecteur de mode/valseur d'obligation 1 Aiguille du posmètre M250 ⑦

Quernture atchine (1) Delphi (2) Frenzmann Stigmometre central de 3mm de diamètre 13 Couronne de microspirales de 1mm de largeur 12mm de diamètre

1) L'échelle des vitesses d'obturation dans le viseur est à codes colorés en noir. Apparaissent les fractions de seconde : 60 pour 1/60 sec., alors qu'en rouge figurent les vitesses d'obturation effectives. 2) La couverture du viseur de FEE est d'environ 90 %. L'image enregistrée sur le film sera l'objet plus grande que l'image du viseur.

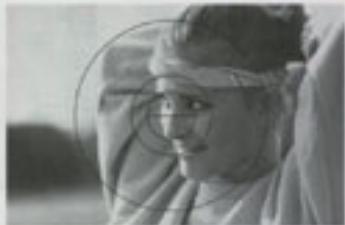

Mise au point sur stigmomètre Flou

Net

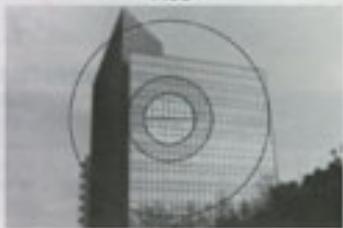

(B) Mise au point sur microprismes Flux

Net

Mise au point sur dépoli Flow

Net

20. Prenez la photo.

Visez et enoncez le déclencheur à mi-course. La vitesse d'obturation est fonction de la luminosité du sujet et est indiquée par l'aiguille noire du viseur. Si cette aiguille affiche le 1/30 sec. ou plus, appuyez à fond sur le déclencheur. Si la vitesse est inférieure à 1/30 sec., tournez la bague des ouvertures de l'objectif pour amener la vitesse à 1/30 sec. ou plus. Si cette vitesse reste impossible à obtenir, reportez-vous à la page 24.

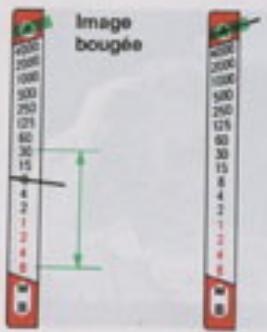

1) Le risque de bougé est grand à toute vitesse d'obturation comprise entre 1/30 et 8 secondes. 2) Si l'aiguille noire du viseur est dans l'une ou la autre des zones rouges de l'échelle, la vitesse sort de la plage de mesure du posemètre. Dans ce cas, l'exposition correcte est impossible. Voyez page 24 pour plus de détails.

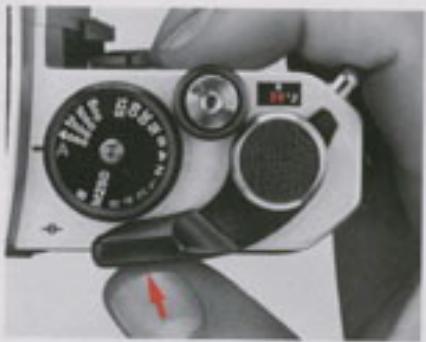

21. Avancez le film.

Actionnez le levier d'armement à fond afin d'entraîner le film d'une vue et de préparer l'appareil pour la photo suivante. Ne forcez pas le levier d'armement.

Remarque: N'entamez pas le pouvoir de reballotage du film ; certaines vues risqueraient alors de se superposer.

22. Remenez le levier d'armement en place.

En fin de film, le levier d'armement résiste. Repoussez-le contre l'appareil. Le déclencheur est alors verrouillé et le posemètre coupé. Vous évitez ainsi tout déclenchement accidentel.

Remarque : Même si l'aiguille noire du posemètre reste devant l'échelle des vitesses une fois le posemètre coupé, la coupure sera automatique après 16 secondes environ, et le circuit photométrique cessera d'être activé par la même occasion.

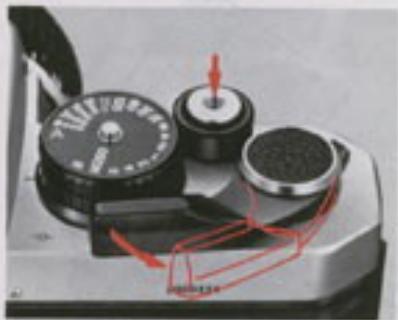

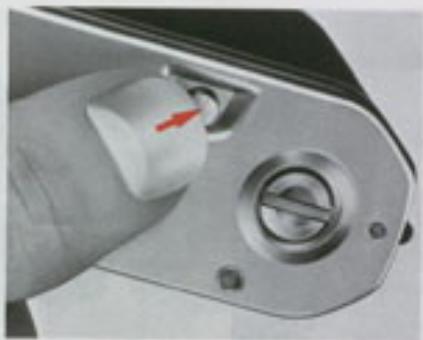

23. Enoncez le pouvoir de rebobinage.

Pour rebobiner dans sa cartouche le film une fois exposé, retournez l'appareil et activez le pouvoir de rebobinage. Il n'est pas nécessaire d'activer le pouvoir à fond.

24. Rebobinez le film.

Déployez la manivelle de rebobinage et tournez-la doucement dans le sens de la flèche. Au terme du rebobinage, vous sentrez une augmentation de la tension. Faites encore quelques tours jusqu'à ce que toute tension ait disparu ; l'amorce est alors rentrée dans la cartouche.

25. Retirez la cartouche.

Ouvrez le dos en tirant sur le bouton de rebobinage et sortez la cartouche de l'appareil. Évitez de décharger en plein soleil. En l'absence de toute, tournez le dos au soleil de manière à faire écran entre lui et l'appareil.

Remarque: N'ouvre pas le dos de l'appareil tant que le film n'est pas rebobiné.

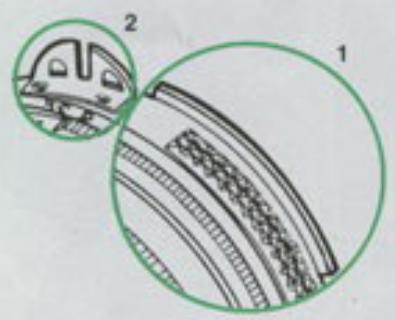

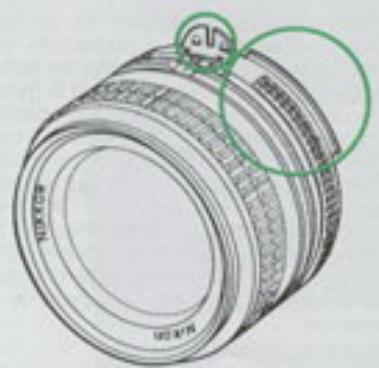

Important

Le Nikon FE2 est un appareil de type AI (avec Indexation Automatique de l'ouverture maximale), permettant la mesure de l'exposition à pleine ouverture avec les objectifs Nikkor AI et Nikon Series E. Sur ces objectifs, la bague des ouvertures est dotée d'un index de couplage photométrique à (voir illustration). Presque tous les objectifs actuellement fabriqués par Nikon sont du type AI. Cependant, assurez-vous que votre objectif est du type AI avant de le monter sur le FE2. Tous les objets Nikkor AI s'identifient par les deux orifices dans la fourchette de couplage photométrique (voir illustration 2).

Bien que la quasi-totalité des objectifs Nikkor à bague Nikon F et tous les objectifs Nikon Series E puissent être montés sur le FE2, celui-ci est incompatible avec les objectifs Nikkor non encore modifiées pour le système AI et avec quelques objectifs spéciaux, parce que son index de couplage photométrique est fixe et que son miroir ne peut être verrouillé en position haute. Reportez-vous au tableau ci-dessous:

Objectif	Cause	Remarques
Fateyehakor 5mm 1/5.6	Necessity to revalue du minor	Incompatible
Fateyehakor 30mm 1/5.8	Necessity to revalue du minor	Incompatible
PC-Niktor 28mm 1/8	Heurite le levier de couplage photométrique de l'apparé	Compatible à partir du N° de série 180001
PC-Niktor 35mm 1/2.6	Heurite le levier de couplage photométrique de l'apparé	Compatible à partir du N° de série 906201 et an-décès du N° de série 851000
Reflex Niktor 1000mm 1/11	Heurite le levier de couplage photométrique de l'apparé	Compatible à partir du N° de série 143002
Reflex Niktor 2000mm 1/11	Heurite le levier de couplage photométrique de l'apparé	Compatible à partir du N° de série 200311
Zoom-Niktor 200-600mm 1/9.5	Heurite le levier de couplage photométrique de l'apparé	Compatible à partir du N° de série 300491
Zoom-Niktor ED 180-600mm 1/8	Heurite le levier de couplage photométrique de l'apparé	Compatible à partir du N° de série 174167
Zoom-Niktor ED 360-1200mm 1/11	Heurite le levier de couplage photométrique de l'apparé	Compatible à partir du N° de série 174086
Monture de mise au point AU-1	Heurite le levier de couplage photométrique de l'apparé	Incompatible
Autres objectifs Niktor non énorme modifiées pour le système Al	Heurite le levier de couplage photométrique de l'apparé	Exigent la transformation Al

Remarque: La plupart des objectifs non Al à fourchette de couplage photométrique peuvent être transformés Al pour une somme relativement modique. Pour tout renseignement à ce sujet, prenez contact avec un revendeur/agréé Nikon.

Al-Nikkor

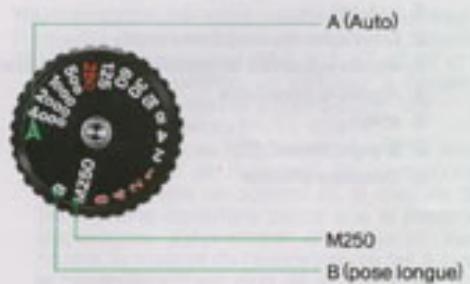

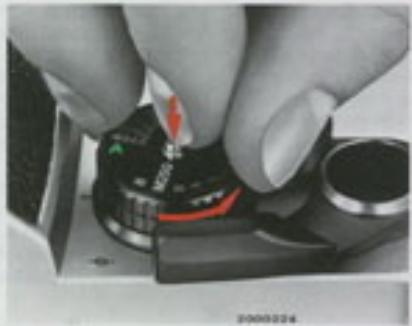

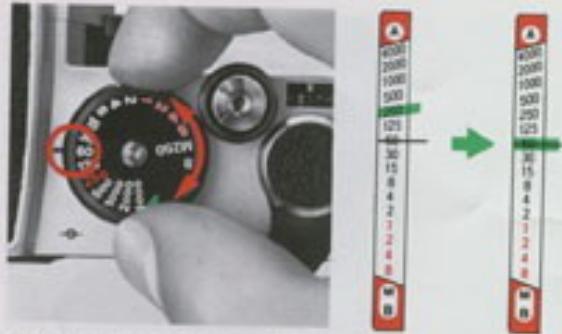

Sélecteur de mode/vitesse d'obturation

Le Nikon FE2 permet le contrôle de l'exposition en mode automatique, avec priorité à l'ouverture, ou semi-automatique, à toute vitesse d'obturation comprise entre 8 et 1/4000 sec., dont M250 (1/250 sec. mécanique) et B (pose longue). Pour afficher le mode ou la vitesse d'obturation désirés, tournez le sélecteur de mode/vitesse d'obturation jusqu'à ce que la valeur voulue se mette en place devant le repère de vitesse d'obturation. En position A, un verrouillage interdit tout glissement accidentel sur une autre position. Pour débrayer l'automatisation, appuyez sur le verrou du sélecteur. Positionnez toujours le sélecteur sur une valeur crantée. Comme la vitesse affichée apparait dans le viseur, il n'est pas nécessaire d'avoir l'œil sur le sélecteur quand vous le tournez. Le sélecteur compte les positions suivantes:

A [auto]:

Indispensable au contrôle automatique avec priorité à l'ouverture. Vous commencez par afficher l'ouverture manuellement ; l'appareil sélectionne alors automatiquement et électroniquement la vitesse d'obturation, en continu entre 8 sec. et 1/4000 sec., en fonction de la luminosité de la scène et de la sensibilité affichée.

Pour un affichage manuel de l'ouverture et de la vitesse d'obturation. Les seize vitesses gravées sur le sélecteur sont affichées électroniquement, avec toute la précision d'une régulation par oscillateur à quartz. Les chiffres jaunes du sélecteur indiquent des secondes effectives, les chiffres blancs des fractions de seconde, par ex., 2 pour 1/2 sec., et 4000 pour 1/4000 sec. En rouge, le 250 indique la vitesse de synchronisation maximale avec un flash électronique. Une variation d'une valeur double ou diminuée de moins l'exposition ; par exemple, une vitesse d'obturation de 1/125 sec. laisse entre deux fois plus de lumière que le 1/250 sec. et deux fois moins que le 1/60 sec.

M250(1/250 sec. mécanique):

Dans cette position, l'oburator opère mécaniquement à 1/250 sec. ; utilisez cette possibilité quand la pilè est usée et les autres vitesses inutilisables.

B (pose longue)

Dans cette position également mécanique, les rideaux de l'obturateur restent ouverts tant que le déclencheur est tenu enfoncé. B sert sur tout à réaliser des expositions longues, avec déclencheur souple et sur pied.

Système de mesure d'exposition

Le Nikon FE2 est doté d'un système de mesure d'exposition à travers l'objectif (TTL), à pleine ouverture et prépondérance centrale, qui analyse donc la lumière traversant l'objectif à l'ouverture maximale, pour une image de visée toujours claire. Le pèse-étendard mesure la lumière sur l'ensemble de la plage de visée, mais privilégie la zone centrale de 12mm de diamètre (voir page 14). L'exposition correcte est assurée une fois le sujet principal dans ce cercle central.

Indications d'exposition

Les indications d'exposition liées sur l'échelle des vitesses d'obturation, à gauche du viseur, apportent les informations nécessaires à une exposition correcte. L'ouverture affichée apparaît au-dessus du cadre de visée, dans la fenêtre ADR.

Aiguille du posemètre

Aussitôt le déclencheur enclenche à mi-cours pour la mise sous tension du posemètre, l'aiguille noire vient automatiquement indiquer la vitesse d'obturation correcte, en fonction de la luminosité du sujet et de l'ouverture affichée sur l'objet. Notez aussi qu'elle reste immobile tant que le compteur n'a pas atteint la vue "1" ou quand le sélecteur de mode/vitesse d'obturation est sur M250 ou B.

Zones d'exposition hors-places A(Auto) Echelle des vitesses d'obturation Alguite indicatric de modeividesse d'obturation Aiguite du posemble M250 B(poselongue) Ouvertureaffichee

Aiguille indicatrice de mode/vitesse d'obturation

Cette aiguille verte est couplée au sélecteur de mode/vitesse d'obturation. Si donc vous amenez le sélecteur de mode/vitesse d'obturation sur A, l'aiguille vient en position A indiquer le mode automatique.

Zones d'exposition hors-plage

Les parties extrêmes de l'échelle des vitesses d'obturation sont en rouge pour indiquer une exposition qui sort de la plage de mesure du posemètre. Si l'aiguille noire du viseur s'immobilise dans l'une ou l'autre de ces zones rouges après la mesure, modifiez l'ouverture de l'objectif jusqu'à amener l'aiguille dans la plage autorisée. Pour plus de détails, reportez-vous à la page 24.

Mode d'exposition automatique—priorité à l'ouverture

Avec le FE2 sur A, vous affichez l'ouverture et le circuit électronique de l'appareil choisit la vitesse d'obturation correcte en continu. Vous avez alors le contrôle de la profondeur de champ tout en bénéficiant d'un automatisme qui vous assure une exposition parfaite. En fermant le diaphragme de l'objectif (c'est-à-dire en allant vers les nombres les plus grands), vous accroissez la profondeur de champ (c'est-à-dire la zone de netteté devant et derrière le sujet principal). Au contraire, vous diminuez cette profondeur de champ et limitez la netteté au seul sujet principal en restant dans les grandes ouvertures. (Reportez-vous à la page 24 pour plus de détails.)

Prise de vue en auto

1) Amez le sélecteur de mode vitesse d'obturation sur A. 2) Affichez l'ouverture désirée sur l'objectif. 3) Visez et placez le sujet principal au centre de l'image. 4) Triez sur le levier d'armement et enoncez le déclencheur jusqu'à mi-course. 5) Verifiez la position de laiguille du posemètre. Si la vitesse d'obturation se situe entre 1/60 et 1/4000 sec., appuyez à fond sur le déclencheur. L'exposition sera correcte.

DETAIL Des commandes—suite

Surexposition

Si l'aiguille se trouve entre 1/30 et 8 sec., la photo a toutes les chances d'être bougée si vous opérez en tenant l'appareil à la main. Dans ce cas, tournez la bague des ouvertures pour obtenir une plus grande ouverture. Si à l'ouverture maximale, la vitesse d'obturation reste inférieure à 1/30 sec., fixez l'appareil sur un pied. Vous pouvez encore recourir à un flash électronique ou utiliser un film plus sensible. Si l'aiguille du posemètre est dans la zone rouge supérieure, utilisez une ouverture plus petite. Si à l'ouverture minimale, l'aiguille refuse de quitter cette zone, utilisez un filtre gris neutre ou un film plus lent. Au contraire, si l'aiguille du posemètre est dans la zone rouge inférieure, passez à une ouverture plus grande. Si une fois le diaphragme à grande ouverture, l'aiguille reste dans cette zone, utilisez un flash électronique ou faites une exposition longue en position B.

Mode d'exposition automatique—priorité à la vitesse

Pour photographier un sujet mobile, le FE2 vous permet aussi de désirer la vitesse d'obturation en auto soit pour "sécher" un mouvement grâce à une vitesse rapide, soit pour provoquer un bougé débléré par une vitesse lente. Pour opérer dans ce sens avec le FE2, enforcez le déclencheur et jusqu'à mi-course ; puis amènnez l'aiguille du posemètre en regard de la vitesse désirée par rotation de la bague des ouvertures de l'objectif.

Mode d'exposition semi-automatique

Le mode d'exposition semi-automatique vous permet d'opérer à n'importe quelle combinaison ouverture/vitesse. En jouant sur ces combinaisons, vous pouvez non seulement parvenir à l'exposition correcte, mais aussi obtenir des effets spéciaux tels que sous-exposition, surexposition, flou, etc. Le mode semi-auto vous aide ainsi à développer tout talent photographique. Il sera aussi à synchroniser tout flash électronique autre que les SB-15, SB-16B et SB-E. Quant aux positions B et M250, elles permettent de photographier en exposition manuelle.

Comment désir l'ouverture et la vitesse d'obturation

L'exposition est déterminée par la combinaison ouverture/vitesse d'obturation. Chaque fois que vous augmentez la vitesse d'obturation ou l'ouverture de l'objectif d'un cran, la quantité de lumière qui frappe le film diminue d'environ moitié. Par exemple, la quantité de lumière à 1/125 sec. est deux fois moins que à 1/60 sec., et deux fois moins que à 1/16 qu'à 1/11. Une scène claire nécessite une vitesse d'obturation plus élevée, une ouverture plus petite, ou une combinaison des deux ; une scène sombre exige l'inverse. Par exemple, 1/1000 sec. à 1/5,6 correspond à 1/4000 sec. à 1/2,8 ou 1/125 sec. à 1/16.

Combinaisons vitesse d'obturation/ouverture pour une exposition donnée

Vitesses d'obturation (sec.)	1/4000	1/2000	1/1000	1/500	1/250	1/125
Ouverture (f7)	2,8	4	5,6	8	11	16

Prise de vues en semi-auto

1) Amez le sélecteur de mode/vitesse d'obturation sur l'une des seize valeurs repérées ou affichez l'ouverture désirée d'une vitesse élevée "sache" un mouvement, alors qu'une vitesse lente provoque un bougé du sujet. (Ne positionnez pas le sélecteur de mode/vitesse d'obturation entre ses valeurs crantées). 2) Visez et amenez le sujet au centre de l'image ; dégagez le levier d'armement, enoncez le déclencheur jusqu'à mi-course, et contrôlez l'aligille noire du posemètre et l'aligille verte couplée au sélecteur de mode/vitesse d'obturation. 3) Si elles sont séparées, vous devez, pour obtenir l'exposition correcte, tourner la bague des ouvertures et/ou le sélecteur de mode/vitesse d'obturation jusqu'à les superposer. 4) Déclenchez pour prendre la photo.

1) Contraintement au sélecteur de mode vitesse d'obturation, la bague des ouvertures peut être positionnée entre deux valeurs gravées. Pour affiner très longtemps l'exposition, c'est donc d'elle que vous devriez jouer exclusivement. 2) Aux positions mécaniques M250 et B, le posemètre ne fonctionne pas et l'aiguille noire du viseur reste immobile. 3) Pour sur ou sous-exposer de délibérement, réglez la bague des ouvertures ou le déslecteur de modérités d'obturation de manière à ne pas superposer les deux autres du viseur.

Une grande vitesse d'obturation "sèche" l'action

Une vitesse plus lente permet un bouge général.

Mesure de l'exposition à ouverture réelle

La mesure de l'exposition à ouverture réelle est nécessaire chaque fois que la bague des ouvertures de l'objectif ne se couple pas avec le levier de couplage photométrique de l'appareil. Après la mise au point et la mise sous tension du posemètre, procédez comme suit:

En auto:

Tenez le pousoir de contrôle de profondeur de champ (enfoncez) et déclenchez. Ou alors appuyez sur le pousoir de contrôle de profondeur de champ pour faire une mesure. Et tout en le maintenant enfoncez, poussez l'auto-déclencheur vers l'appareil pour bloquer le réglage d'exposition. Avec l'exposition ainsi bloquée, laissez le pousoir de contrôle de profondeur de champ et déclenchez. (Reportez-vous à la page 37 pour plus de détails sur le verrouillage de mémoire).

En semi-auto:

Tenez le pouvoir de contrôle de profondeur de champ enforcé, déterminez l'exposition correcte en tournant le sélecteur de mode/vitesse d'obturation ou la bague des ouvertures de l'objectif. Puis lâchez le pouvoir et déclenchez.

Avec les objectifs sans présélection automatique de diaphragme

Quand le diaphragme automatique ne peut être couplé avec le levier de couplage photométrique de l'appareil, comme avec un PC-Nikkor ou un soufflet, faites la mise au point avec l'objectif

à pleine ouverture, et faites la mesure d'exposition et la prise de vue à ouverture réelle.

En auto:

Déclenchez avec l'objet à ouverture réelle.

Avec un PC-Nikkor, l'exposition correcte doit être déterminée avant le déclenchement. Pour cela, utilisez d'abord le verrouillage de mémoire, puis décentrez l'objet et déclenchez.

En semi-auto:

Fermez le diaphragme de l'objectif pour déterminer l'exposition correcte, puis déclenchez.

Avec les objectifs à ouverture fixe

L'ouverture étant fixe avec les objectifs Reflex-Nikkor, en photomicrographie et en photographie au télescope, vous ne pouvez modifier l'exposition en variant l'ouverture.

En auto:

Tournez le sélecteur de vitesse d'obturation pour obtenir l'exposition correcte. Si vous n'arrivez pas à l'exposition correcte, montez un filtre gris-neutre devant l'objectif en cas de surexposition, ou utilisez une lumière d'appoint en cas de sous-exposition.

Remarques:

1) Tenez le pouvoir de contrôle de prolandeur de champ enonce quand vous déclenchez. 2) Si vous tentez une mesure de l'exposition à ouverture réelle avec un objectif AI directement monté sur le FE2, il en résultera une exposition incorrecte.

PLAGE d'utilisation de l'appareil

Le posemètre de l'appareil n'est utilisable qu'à l'intérieur de la gamme de vitesses d'obturation couverte par la plaque IL (indices de luminosité) du posemètre, qui varie avec l'ouverture et la sensibilité ASA/ISO.

Le tableau de la page 31 montre la corrélation entre l'ouverture, la vitesse d'obturation et la sensibilité, indiquant la vitesse d'obturation utilisable (pour la mesure) avec n'importe quelle combinaison sensibilité/ouverture.

En respectant les instructions suivantes, vous assurerez une exposition précise, automatiquement.

Qu'est-ce que l'indice de lumination (il)?

L'indice de lumination (IL) est une valeur représentant les différentes combinaisons ouverture/vitesse d'obturation qui donnent la même exposition à luminosité du sujet et sensibilité ASA/ISO égales.

A 100 ASA/ISO, une vitesse d'une seconde à f/1,4 est définie par IL1. Si vous fermez le diaphragme ou augmentez la vitesse d'une valeur pleine, l'IL augmente aussi d'un point ; si vous ouvrez le diaphragme ou diminuez la vitesse d'une valeur, l'IL décroît d'un point. A 100 ASA/ISO par exemple, 1 sec. à f/2 est IL2, 1 sec. à f/5,6 est IL5, 1/125 sec. à f/5,6 est IL12. Comme l'exposition reste la même, 1/30 sec. à f/11 et 1/1000 sec. à f/2 donnent toujours IL12.

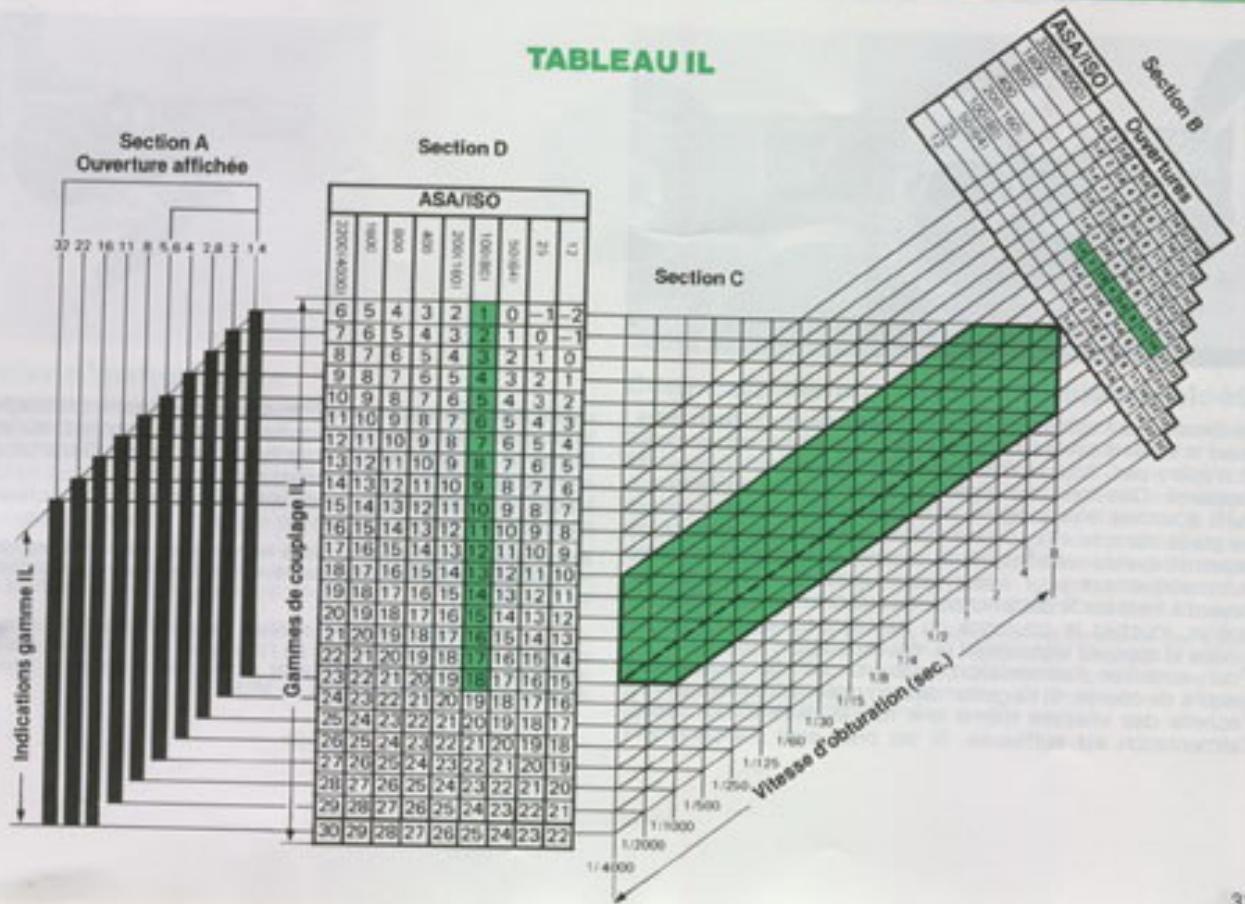

Comment lire le tableau il

La section A du tableau Indique la gamme de couplage IL utilisable en fonction de l'ouverture maximale de l'objet en mesure à pleine ouverture, et aussi la gamme IL aux différentes ouvertures en mesure à ouverture réelle. La section D indique la valeur pour les sensibilités ASA/ISO, la section B les ouvertures pour différentes sensibilités, et la section C les vitesses d'obturation.

En pratique, c'est généralement les parties extrêmes de la plage de mesure qui nécessitent un examen précis.

La plage IL du Nikon FE2 recouvre la plupart des éclairages possibles, et c'est seulement en cas de lumière très faible ou très intense qu'il vous faudra faire spécialement attention.

Mesure à pleine ouverture

Prenez par exemple l'objet Nikkor 50mm f/1,4 et une sensibilité de 100 ASA/ISO. En vous reportant à la colonne f/1,4 de la section A et à la valeur IL indiquée pour 100 ASA/ISO dans la section D, vous trouvez que la gamme IL du FE2 s'étend dans ce cas de 1 à 18.

Si l'objet est réglé sur 1/5,6, reportez-vous à la Section B, et repérez l'indication 1/5,6 pour 100 ASA/ISO. Descendez en diagonale jusqu'à ce que la ligne saillante coupe la ligne verticale "8 sec." (la vitesse plus lente du FE2) de la Section C. De cette intersection, suivez la ligne horizontale qui mène à la valeur IL pour 100 ASA/ISO, dans la Section D, et vous obtenez une valeur IL de 2. Repartez de l'indication 1/5,6 pour 100 ASA/ISO dans la Section B, et descendez en diagonale jusqu'à ce que la ligne saillante coupe cette fois la ligne verticale "1/4000 sec." (la vitesse plus rapide du FE2) de la Section C. Suivez alors la ligne horizontale qui mène à la valeur IL pour 100 ASA/ISO, dans la Section D: vous lisez IL 17. Ceci veut dire qu'à une

ouverture de 1/5,6 pour 100 ASA/ISO et à des vitesses de 8 à 1/4000 sec., la gamme de couplage IL effective va de 2 à 17, soit nettement à l'intérieur de la plage IL 1-IL 18 du FE2.

Mesure à ouverture réelle

Pour la mesure à ouverture réelle, la Section A indique la gamme IL utilisable avec diverses ouvertures. Par exemple, à 100 ASA/ISO, si l'objet est fermé à 1/8, reportez-vous à la colonne f/8 de la Section A et les valeurs IL indiquées pour 100 ASA/ISO dans la Section D: vous constaza que la gamme IL pour 1/8 est IL6-IL23. Isolez l'indication f/8 à 100 ASA/ISO dans la Section B, et descendez en diagonale jusqu'à ce que la ligne saillante coupe la ligne verticale "8 sec." de la Section C. De cette intersection, suivez la ligne horizontalite qui mène à la valeur IL pour 100 ASA/ISO dans la Section D: vous lisiez IL3. Autrement dit, une ouverture de f/8 à 100 ASA/ISO et une vitesse de 8 sec. donnent une valeur IL qui sort de la plage de mesure. PourTRAVER LA VITesse UTISABLE LA PLUS LENTE POSSIBLE, suivez l'indication f/8 pour 100 ASA/ISO dans la Section B et descendez en diagonale jusqu'à couper la ligne horizontalite de la Section C qui mène à la valeur IL de 3 pour 100 ASA/ISO dans la Section D: vous constaza que la vitesse la plus lente possible est 1 seconde. Autrement dit, à 1/8 et 100 ASA/ISO, la plage des vitesse compatibles avec la gamme de couplage va de 1 à 1/4000 sec., ce qui donne une gamme IL effective comprise entre 6 et 18 (repertoire par la ligne brisée de la Section C)—bien à l'intérieur des limites de couplage.

Ces tableaux IL indiquent les performances du FE2 à température normale et donnent les plages compatibles pour toutes les combinaisons vitesse d'obturation/sensibilité.

Déclencheur 2

Le déclencheur sert aussi à la mise sous tension du posemètre. Avec le levier d'armement rabattu, le déclencheur est verrouillé et n'opère pas. Pour le libérer, écartez légèrement le levier de l'appareil. Dans ce cas, une légère pression sur le déclencheur suffit à activer le posemètre, et l'aiguille du posemètre se met en place dans le viseur. Une fois le déclencheur relâché, le posemètre reste sous tension 16 secondes, puis se déconnecte automatiquement pour éviter toute usure des piles. En appuyant à fond sur le déclencheur, vous libérez l'obturateur. Pour opérer, touchez la couronne du déclencheur du bout de l'index et appuyez légèrement et régulièrement.

Pour contrôler l'alimentation, appuyez sur le déclencheur jusqu'à mi-coursé. Si l'aiguille noire du posmètre reste devant l'échelle des vitesses même une fois le déclencheur lâché, l'alimentation est suffisante. Si les piles sont complètement

uses, l'aligille reste immobile, même une fois le déclencheur lâché. Si l'aligille chute au moment où vous lâchez le déclencheur, l'alimentation est faible. Dans un cas comme dans l'autre, changez les piles. Le centre du déclencheur est fileté afin de permettre la fixation d'un déclencheur synchro.

Remarque: L'aiguille du posemètre ne rouge pas tant que le compteur n'arrête pas la vue T et si le sélecteur de mode/vitesse d'obturation est sur B ou M250.

Attention: Si vous continuez d'utiliser l'appareil jusqu'au compte de changement des pôles, les risques de l'obturateur ne s'ouvrent pas et le miroir reste en position haute lors du déclenchement. Pour descendre le miroir, passez alors sur M250.

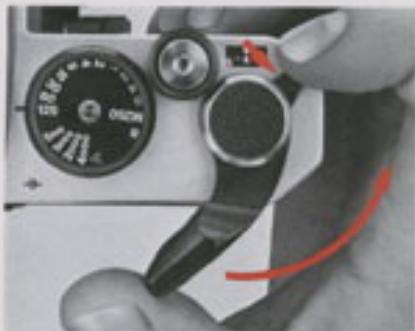

Levier d'armement

Le levier d'armement sert aussi au verrouillage du déclencheur. Écarte de l'appareil, le levier libéré en même temps le déclencheur. Pour entraîner le film, poussez le levier vers la droite jusqu'en butée. Il revient de lui-même en position écartée dès que vous le relâcherez. Une course complète du levier entraîne le film d'une vue et arme en même temps l'obturateur.

En fin de film, le levier relève. Ne le forcez surtout pas. Lâchez-le simplement, appuyez sur le poussoir de rebobinage et rebobinez le film à l'aide de la manivelle de rebobinage.

Compteur de vues

Le compteur de vues additif est gradué de S-1 2 4- jusqu'à 36 en nombre pairs ; les nombres impairs apparaissent sous forme de points blancs entre les nombres pairs. Quel que le film soit correctement chargé ou non, le compteur avance d'une valeur après chaque course complète du levier. Après la vue 36 d'un film de 36 vues, le compteur s'arrête, même en cas d'armements et de déclenchements répétés ; mais le film continue d'avancer normalement jusqu'au bout. Le compteur revient automatiquement à S à l'ouverture du dos.

Remarque: Même sur A, le mode automatique ne fonctionne pas avant la première vue: indépendamment de l'évaluation du sujet, la vitesse d'obturation est alors fixée à 1/250 sec. Quand le compteur monte que "1", le mode d'exposition automatique opère. En semi-auto, la vitesse d'obturation affichée fonctionne même avant la vue "1".

Sélecteur de sensibilité asa/iso 1

L'échelle ASA/ISO du sélecteur compte des valeurs numériques de 12 à 4000. Entre deux valeurs numériques, deux lignes indiquent chaque fois les valeurs intermédiaires, telles que 64, 80 etc. Le tableau ci-dessus précise les sensibilités correspondant à toutes ces positions intermédiaires. Pour afficher une sensibilité, soulevez le sélecteur et tournez-le jusqu'à ce que la valeur voulue (ou la ligne représentant la sensibilité) se crante face au repère rouge.

La valeur ASA/ISO d’un film est une transcription numérique de sa sensibilité à une quantité de lumière donnée. Plus le nombre est grand, plus la sensibilité est grande, et vice versa. La valeur ASA/ISO du film apparaît sur la cartouche, ainsi que sur la boîte de carton et le feuillet d’utilisation.

Compensations d'exposition suggérées

+2 amélioration plan blanc, paysage enneigé +1 amélioration pan blanc, sur la moitié de l'image -1 sujet peu éclairé, amérique-plan non sur la moitié de l'image -2 arrière-plan noir

Compensation d'exposition

Lorsque la scène est globalement très claire ou très sombre, ou s'il y a une différence de contraste importante entre le sujet principal et son environnement, l'analyse de lumière par le pedomètre risque de donner une exposition incorrecte. Dans ce cas, vous devez compenser. À cet effet, le FE2 est doté de deux commandes — une couronne de compensation d'exposition et un levier de mémorisation.

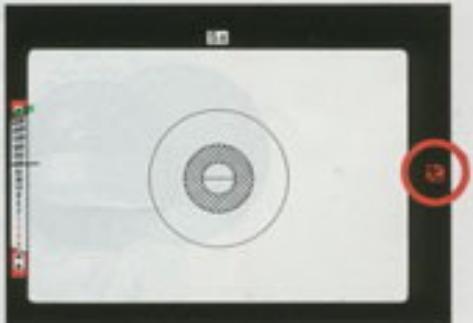

Couronne de compensation d'exposition

Devant un sujet à éclairage inhabituel (paysage de neige, sujet à contre-jour) ou en cas de fort contraste entre le sujet principal et l'arrière-plan, la couronne de compensation permet d'éviter une sur- ou sous-exposition. Elle autorise aussi des effets spéciaux comme une sur- ou sous-exposition délibérée en conditions de lumière normales. Précision avec A, la couronne s'étend de +2 à -2 IL par tiers de valeur avec les exceptions suivantes:

1) A12ASA/ISO Compensation de 1 valeur seulement dans le sens + ; normale dans le sens - 2) A 16 ASA/ISO Compensation de 1 1/3 valeur seulement dans le sens + ; normale dans le sens - 3) A 3200 ASA ISO Compensation de 1 1/3 valeur seulement dans le sens - ; normale dans le sens + 4) A4000ASA/ISO Compensation de 1 valeur seulement dans le sens - ; non male dans le sens +

Pour opérer, appuyez sur le verrou et tournez la couronne jusqu'à ce que la correction puisse se cranter en regard du repère rouge. Sur A, la vitesse d'obturation est corrigée d'autant dans le visueur. La DEL féminin de compensation d'exposition (+/-) apparait aussi sur la droite du visueur dès que le déclencheur est enfoncé à mi-course (sauf avec le sélecteur de mode vitesse d'obturation sur B ou M250). APRÈS avoir déclenché, ramenez la couronne sur 0; sinon les photos suivantes seront mal exposées. Le tableau qui suit indique les corrections recommandées pour différents sujets:

Lever de verrouillage de mémoire

Un autre moyen de faire une compensation d'exposition consiste à utiliser le levier de verrouillage de mémoire. Lorsqu'il existe une différence importante de clarté entre le sujet principal et l'arrière-plan, comme, par exemple, lors d'un fort contre-jour, le posemètre de l'appareil peut se tromper, provoquant soit une surexposition, soit une sous-exposition (Fig. 1). Par mesure de compensation, centrer le sujet principal dans le viseur ou se rapprocher du sujet, tourner le levier de verrouillage de mémoire en direction de l'objet et l'y maintenir, puis recadrer et déclencher (Fig. 2).

La lecture du posemètre est conservée aussi longtemps que le levier se trouve maintenu en position. La vitesse d'obturation est bloquée électroniquement en appuyant sur le levier. L'aiguille du posemètre est également verrouillée et ne bouge pas.

Remarques:

1) Pensez à mesurer le posémètre sous tension avant d'utiliser la mémoire. Si vous procédez à l'inverse, vous n'obtenez pas une exposition correcte. 2) Pendant l'opération de mémoire de la mesure, les 16 secondes d'activation du posemètre s'écoulent. Si nécessaire, appuyez légalement sur le déclencheur avant que le posemètre soit automatiquement coupé.

Fig.2

Poussoir de contrôle de profondeur de champ ⑤

Avec un objectif à préselection automatique du diaphragme, l'image de visée est perçue avec le diaphragme de l'objet grand ouvert. Une pression sur le poussoir de contrôle de profondeur de champ termine l'objet à l'ouverture affichée, ce qui permet de contrôler la profondeur de champ avant la prise de vue. L'objet de visée "s'assombrit" proportionnellement à l'ouverture affichée—plus l'ouverture est petite, plus l'objet est sombre. Les zones de l'image qui apparaissent nettes avec le levier enfoncé seront nettes sur la photographie.

Remarque: Enoncez bien à fond le pouvoir. Et reliez-le avant le déclenchement.

Profondeur de champ

Par profondeur de champ, on entend la zone de bonne netteté qui s'étend devant et derrière le sujet principal dans la photo finale. Comme le FE2 offre l'automatisme avec priorité au diaphragme, vous contrôlez la profondeur de champ en jouant avec l'ouverture. Gardez en tête les points suivants:

1) En fermant le diaphragme aux petites ouvertures (reprisent par les valeurs numériques les plus grandes sur la bague des ouvertures), la profondeur de champ s'accroit et s'étend aussi devant et derrière le sujet principal. À l'inverse, aux grandes ouvertures (nombres petits), la profondeur de champ diminue : le flou des avant-plans et arrière-plans met en valeur le sujet principal. 2) Plus le sujet est loin de l'appareil, plus la profondeur de champ est étendue, plus il est près, plus elle est réduite. 3) Habituellement, la netteté est plus grande derrière que devant ; si la profondeur de champ est faible, attendez-vous donc à des premiers plans moins nets que les plans situés derrière le sujet. 4) Plus la longueur focale de l'objectif est courte, plus la profondeur de champ est importante. 5) Avec la plupart des objectifs Nikkor et Nikon Series E, la profondeur de champ est repérée sur l'objectif par des paires de lignes dont les couleurs renvoient aux ouvertures gravées sur la bague des ouvertures. Ainsi, la profondeur de champ peut être calculée par simple lecture de l'échelle (voir photos d'illustration).

Objectif réglé à f/1,4. Seul le sujet est net.

Objectif réglé à f/16. Netteté allant de près à l'infini.

Niveaux de multi-exposition 8

Par multi-exposition, il faut entendre une photo de différents sujets ou plusieurs photos du même sujet sur la même portion de film. Pour une multi-exposition, procédez comme suit:

1) Faites la première exposition. 2) Tirez le levier de surimpression dans le sens de la flèche de la photo, tout en actionnant le levier d'armement jusqu'en butée. Le compteur de vues n'avance pas ; seul l'obturateur est prêt à un nouveau déclenchement. 3) Après un armement complet, déclenchez une deuxième fois. Pour exposer la même vue trois fois ou plus, répétez les opérations décrites en 2 et 3).

Remarque: Le niveau de multi-exposition doit être tiré au départ de l'armement, mais peut être relégué ensuite.

Autodéclencheur

Voici une commande très utile pour un auto-portrait ou une photo de vous parmi d'autres gens. Armez l'autodéclencheur en tirant le levier jusqu’en butée dans le sens de la flèche de l’illustration. Ce titre opération est possible indifféremment avant ou après l’armement. Une fois le levier en place, déclenchez normalement. Le miroir remonte et l’autodéclencheur comme à opérer ; l’obturateur est libre après environ 10 secondes. Pour annuler l’autodéclenchement ramenez simplement le levier dans sa position originale ; vous pouvez ensuite prendre la photo comme d’habitude. En repoussant le levier une fois sa course entamée, vous provoquerez le déclenchement au moment où le levier retrouvera sa position originale. L’autodéclencheur peut être utilisé à toutes les vitesses d’obturateur, sauf B(pose).

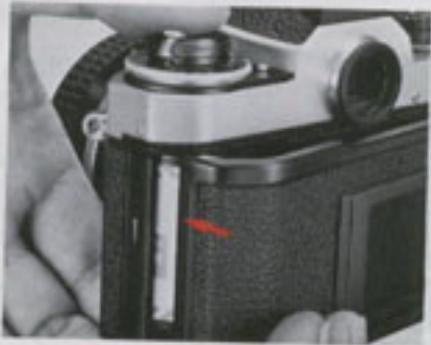

Memo-film 9

Pour vous rappeler le type de film utilisé et le nombre de vues dont vous disposez, découvrez le couvercle de la boîte de carton de votre film et glissez-le dans le mémo-film. Vous pouvez aussi y introduire une carte de visite par exemple.

Repère de mise au point en infrarouge

Il faut savoir que le plan de netteté maximal est légèrement plus éloigné en lumière infrarouge qu’en lumière visible, et il est important d’en tenir compte en prise de vues sur film infrarouge noir et blanc. Pour compenser ce décalage, prenez en considération le repère d’infrarouge (représenté par un point ou un trait rouge) visible près du repère de distance de l’objet. (Certains objectifs comme les Reflex-Nikkor ne nécessitant aucune compensation).

Une fois le sujet parfaitement net dans votre viseur, reliez la distance affichée sur l'objet et tournez la bague de mise au point vers la gauche jusqu'à faire coincider cette distance avec le repère infrarouge. Pensez à monter le contrôle Nikon R60 sur votre objectif. (Sur la photo ci-dessus, la distance sujet-appareil est réglée sur infini).

Rapport du plan-film

Le repère du plan-film (←) est gravé sur le carter supérieur de l'appareil, juste à côté du sélecteur de vitesse. Il indique la position exacte du film dans l'appareil, permettant une mesure exacte de la distance sujet/plan-film, indisponible en macrop par exemple. La distance entre le plan-film et la platine de fixation d'objet (2) est de 46,5mm exactement.

Photomacrographie

Nikon propose une vaste palette d'accessoires pour entrer dans l'univers passionnant de la photographie rapprochée: 1) Lentilles de proximité N° 0, 1, 2, 3T, 4T, 5T et 6T. Comme ces lentilles se montent à l'avant de l'objectif, la mesure reste possible à pleine ouverture. 2) Bagues allonge auto PK-11, 12 et 13 3) Soufflet PB-6. Les bagues allonge et le soufflet se montent entre l'objectif et l'appareil. Si vous montez une de ces bagues derrière un objectif Al, la mesure de l'exposition se fait à pleine ouverture parce que le posemètre reste lié au diaphragme automatique de l'objectif. Avec le PB-6 par contre, la mesure de l'exposition se fait à ouverture réelle car le posemètre n'est plus lié au diaphragme automatique de l'objectif. Vous pouvez modifier le rapport de grossissement en continu en allongeant le soufflet. Vous pouvez utiliser simultanément une lentille additionnelle, une bague et le soufflet PB-6. 4) Micro-Nikkor 55mm f/2.8-105mm f/4 et 200mm f/4 IF. Pour obtenir un grossissement de 1/2X à 1X avec un objectif micro Al, il faut une bague: la PK-13 pour le 55mm f/2.8 et la PN-11 pour le 105mm f/4. Avec le 200mm f/4 IF, ces mêmes grossissements sont possibles avec un Teleconvertisseur TC-200 ou TC-300. Même avec ces accessoires, le diaphragme automatique est relié au posemètre et la mesure s'effectue à pleine ouverture. En photomacrographie, la profondeur de champ est généralement faible. Il faut donc fermer le diaphragme le plus possible pour photographier un sujet dans ces conditions. De même, il est conseillé de mettre au point sur le dépôt du verre K2 ou sur un verre B2 ou E2 car le stigmôme ou les microprismes ne se révèlent pas très pratiques dans ce contexte.

Remarque: Les bagues allonge non Al comme les PK-1, 2, 3, PN-1 etc... ne peuvent être montées sur la FE2.

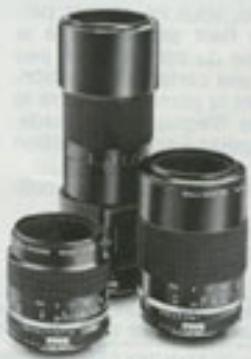

Micro-Nikkor Bagues allonge auto

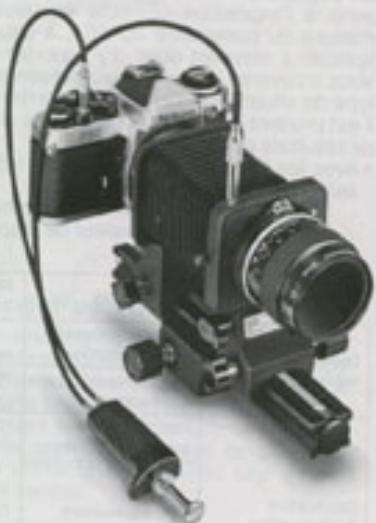

Soufflet

Lentilles de proximité

Duplication et photomicrographie

En duplication et en photomicrographie, vous ne pouvez parvenir à l'exposition correcte en vous fiant simplement à la mesure du posemètre du FE2, à cause du contraste un peu spécial. Il convient donc d'y apporter une certaine correction. Vous trouverez ici un tableau représentant la corrélation entre le type de situation et l'exposition correcte. S'agissant d'un guide, il est prudent de procéder par essais répétés jusqu'à l'obtention de résultats corrects. Avec les films inversibles, à faible latitude de pose, il est conseillé de doubler la prise de vue en.

Surexposant d'une valeur de diaphragme si le sujet est clair.

Sous-exposant d'une valeur de diaphragme si le sujet

est sombre.

Pour dupliquer sur microfilm, déterminez l'exposition par essais successifs ; la latitude de pose de ce type de film est en effet faible et les résultats dépendent beaucoup des conditions de développement et du nombre d'émissions. Pour éviter les vibrations, vous pouvez effectuer l'exposition en branchant puis en coupant la source d'éclairage. L'utilisation d'un déclencheur couplé évite aussi les vibrations de l'appareil.

	Sujet	Méthode de mesure de l'exposition	Compensation d'exposition	Accessoires nécessaires	Précautions à prendre
Duplication normale	Photos et images à gradation continue	Pleine ouverture ou ouverture nette	Compensation non nécessaire	Micro-Nikkoor 55mm f/2.8DécilnecheurSouple	Pour un sujét à contraste élevé, que le fond soit blanc ou noir, effectuez la compensation après avoir effectué la mesure sur une charte de gris 18%
	Documents et dessins à fort contraste		Environ +2 valeurs de diaphragme
Duplication de diapositive	Fim général avecgradation continue	Ouverture nette	Compensation non nécessaire	Micro-Nikkoor 55mm f/2.8Reprodu PS-6Soutref PS-6DécilnecheurSouple	Avec le reprodia PS-6, mettez la lampe à 30cm du verre diploi!
	Fim représentantdes dessins oudocuments		+1/13 valeur de diaphragme en cas de lettres noires sur fond blanc
			-1/3 pour deslettres blanches sur fond noir
Photomicrographie	Specimen préparé	Ouverture nette	Env. +1 valeur de diaphragme	MicroflexpFX	En général, les résultats sont milliers aux grandes ouvertures. La valeur de compensation ci-dessus n'est qu'un exemple général déterminée la avec précision par essais répetés

Remarque: Les valeurs de compensation d'exposition induites ici sont des références obtenues avec des films positifs couleur, négatifs couleur et panchromatiques normaux. + : exposition plus longue; -: exposition moins longue.

Un flash électronique facilite la prise de vues de nuit ou par faible lumière, ou même en plein jour pour déboucher les ombres. Avec un flash dédié Nikon, comme le SB-15 ou 168, le FE2 permet le contrôle à travers l'object (TTL) entierement automatique de l'exposition. Autrement dit, pendant l'exposition, la photodiode au silicium de l'appareil, logée au fond de la chambre de visée, analyse la lumière réfléchie par le film et envoie un signal au flash afin qu'il coupe l'éclair une fois l'exposition correcte assurée.

Pour éviter toute erreur, l'appareil règle aussi automatiquement la vitesse d'obturation pour une synchronisation correcte, avec le SB-15 et SB-16B (tout comme le SB-E). Avec le sélecteur de mode/vitesse d'obturation sur A ou 1/500 sec, ou plus, cette vitesse passe automatiquement à 1/250 sec, dès la mise sous tension du flash. Pour des effets spéciaux ou un "fill-in", vous pouvez afficher manuellement toute vitesse égale ou inférieure à 1/250 sec. L'obturation aura alors lieu à la vitesse affichée, avec rappel dans le viseur.

L'utilisation du flash en plein jour pour un "fill-in" convient en particulier aux sujets à contre-jour ou en mouvement (voir les exemples de la page suivante).

Avec un flash non dédi Nikon, amenez le sélecteur soit sur M250 soit sur 1/250 ou moins. Si vous opéré avec le flash réglé en manuel, déterminez le nombre-guide du flash pour le film utilisé, puis affichez l'ouverture en fonction de la distance de prise de vues. Vous pouvez aussi utiliser un flash magnésique aux vitesses de synchronisation suivantes.

Vitrasse d'attraction (m/s.)	1/4000	1/2000	1/1000	1/500	1/250	1/125	1/60	1/30 = 8	18/250	8
Flux electromique
Ampoules MTP et NF

Synchronism

Incompatible

Remarque: Lors de l'emploi d'un flash électronique spécial prévu pour un retard au déclenchement, régler la vitesse d'obturation à 1/125sec., ou moins, en fonction du retard du flash.

Une vitesse de 1/60 sec. avec un "fill in" au flash par lumière du jour, ne suffit pas à "sécher" le mouvement du module réduit.

Par contre, à 1/250 sec., tout mouvement est arrêté.

Griffe porte-accessoire

Situe au sommet du viseur pentaprismique, la griffe permet la fixation directe d'un flash électronique Nikon SB-E, SB-15, SB-16B ou de n'importe quel flash électronique à griffe standard ISO. Les autres flashes peuvent y être fixés au moyen d'un adaptateur (voir le tableau de la page suivante). Quatre contacts électriques assurent la synchronisation correcte du flash, le réglage automatique de l'éclair, l'identification d'un flash TTL, et à la fois l'indication du recyclage par DEL-témoin dans le viseur de l'appareil et l'affichage automatique de la vitesse de synchronisation ajustée (1/250 sec.) avec les flashes dédiés Nikon.

Pour monter le SB-12, il faut utiliser l'adaptateur de flash Nikon AS-6.

Attention: L'utilisation de flashes d'autres marques, même équipés de la même griffe ISO, peut provoquer des anomalies dans les CT. Les flashes à circuits de synchronisation haute tension peuvent aussi être à l'origine d'imprécisions dans la vitesse d'obturation.

Témoin de recyclage du viseur

Avec des flashes électroniques tels que les Nikon SB-15, SB-16B, SB-E etc., montés sur le Nikon FE2, la DEL-témoin du viseur s'allume une fois le flash recyclé. Ainsi, vous savez si le flash est prêt à déclencher, sans édigner l'œil du viseur. Cette même DEL clignote si l'éclair est insuffisant, en cas de mauvais report de la sensibilité ASA/ISO du FE2 ou si le sélecteur du FE2 est par erreur sur M250 ou B (et le SB-15 ou SB-16B réglé pour le mode TTL). Elle clignote encore en cas de positionnement incorrect du commutateur du SB-E (il doit être en position FE/FM).

Remarque: Si le posemètre de l'appareil n'est pas sous tension, la DEL ne s'allume pas sauf en position M250 ou B.

Corrélation entre le commutateur du posemètre, la vitesse d'obturation et le témoin de recyclage

Corrélation entre le recyclage du flash, la vitesse d'obturation de l'appareil, et le témoign de recyclage (si le flash fournit l'indication du recyclage).

	Posemètre de l'appareil sous tension (ON)
Sélecteur de mode/ vitesse d'obturation	Témoin de recyclage	Villesse d'obturation
A (Auto)	S'allume	1/250 sec.
1/4000-1/500 sec.	S'allume	1/250 sec.
1/250-8 sec.	S'allume	Telle qu'affichée
M250-B	S'allume	Telle qu'affichée

Remarque: Même en cas d'usure ou d'absence de piles dans l'appareil, vous pouvez opérer au flash en position M250 ou B; le témoin de recyclage s'allume dès que le flash est prêt à déclencher.

Combinaisons Nikon FE2/Flashs

Flash électronique	Contact	Témoin de recyclage	Réglage de l'éclair
SB-16B	Direct	oul	TTL/Auto/Manuel
SB-15	Direct	oul	TTL/Auto/Manuel
SB-E	Direct	oul	Auto
SB-11/14	SC-11 (avec SU-2)	non	Auto/Manuel
	SC-13 (avec SU-2)	oul	Auto/Manuel
SB-12	AS-6	oul	Manuel
SB-7/7E	AS-2	non	Auto/Manuel
SB-6	SC-6	non	Manuel
	AS-2 + SC-9 (avec SU-1)	non	Auto/Manuel

Verres de visée interchangeables

Le Nikon FE2 peut recevoir trois verres de visée différentes. C'est le verre K2 qui est livré avec l'appareil. Les verres B2 (dépoli/Fresnel avec zone de mise au point) et E2 (dépoli/Fresnel avec zone de mise au point et quadrillage) sont disponibles en option pour des cas plus spéciaux.

Pour changer de verre de visée, procédez comme suit:

1. Retirez l'objectif de l'appareil.
2. Repérez le verrouille du verre de visée (ii) au sommet de la chambre de visée. Glissez l'ergot des pinces (fournies avec le verre accessoire) sous le verrou et tirez l'ergot.
3. Une fois le cadre descendu, dégagez le verre en penchant le petit ergot avec les pinces.
4. Pour mesurer en place un nouveau verre, positionnez-le avec précaution, face plane vers le bas et ergot vers le haut.
5. Poussez ensuite le cadre vers le haut avec les pinces jusqu’à son verrouillage en place.

1. Pour éviter toute trace sur les surfaces du verre de visée, évitez de le manipuler avec les doigts. 2) La mesure TTL du FE2 est réglée en fonction du dépiqué clair des verres conçus pour lui. Si vous changez de verre, n'utilisez que ceux prévus pour la FE2.

Guide d'emploi des verres de visée

Type	Description	Caracteristiques
K2	Stigmomié/ Microprières	Consert à la photographie générale, Couronne de micropapières autour du stigmôme.
B2	Dépoli	Convent bien à la photographie générale, à la macro et à la repro-duction. Thes utilise pour les gents qui préférent mette au point sur un dépôt central, ou quand un stigmôme n'est pas praticé (avoc les hêkobjectifs).
E2	Dépoli avec lignes horizontales et verticules	Thes utile pour la composition. Comptre le dépôt du verme B2 avec un quadrilage, Pratique avec les objectifs PC-Akkor.

Attention: Les verres du type FE2 ont un ergot et entalle. Si vous utilise les verres concus pour le FE/FM2 ou si au contraire vous montez un verre du type FE2 sur un autre apparéel, vous devez compenser l'exposition comme suit: Aue on viree du type FEI/FM2 dans le FE2, amenzas la couronne de compensation d'exposition sur 1/3. Avec un verne du type FE2 dans un FE ou FM2, positionnee le couronne de compensation d'exposition du FE sur +1 / 2 comme le FM2 estue de ce type de couronne, ruminee le selecleur de sensibilite ASA/ISO de 1/3 (par ex., de 100 a 80 ASA/ISO). - Une compensation d'exposition n'est pas nécessaire en photographie par flash automatique TTL avec les écarts de Type K, B ou E monts sur un FEE2.

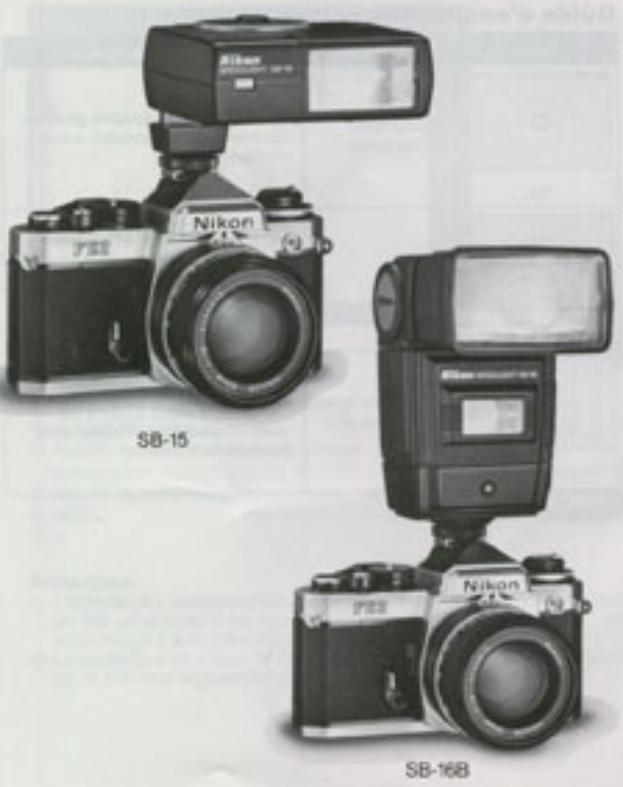

Flash électronique sb-15

Le Nikon SB-15 est un flash électronique caractérisé par une puissance de flash TTL contrôle automatique. Avec l'appareil sur A, ou en mode semi-auto à toute vitesse au moins égale à 1/250 sec., la vitesse de synchronisation correcte (1/250 sec.) s'affiche automatique. Avec son nombreguide de 25 (100 ASA/ISO et metres) ou 40 (25 ASA/ISO et plods), le flash SB-15 assure l'éclairrement correct des sujets situés entre 0.60m et 15m. Dans que le flash est recyclé et préta déclencher, une DEL-témoin s/allume dans le viseur. Elle clignote si la lumière est insuffisante pour une exposition correcte. La tête du flash est orientable.

Flash électronique sb-16b

Dernière de la gamme Nikon, le flash Électronique Nikon SB-168 se monte directement sur la griffe porte-accessoires et permet un contrôle complètement automatique de la puissance du flash TTL. Il se caractérise par quatre positions correspondant aux focales 28, 35, 50 et 85mm, avec un nombre-guide de 32 (100 ASA/ISO et mètres) pour la position 35mm. Pour une créativité accrue en éclairage par réflexion, il est doté de deux têtes : la tête principale bascule sur et tourne sur tandis que la tête secondaire fixe envoie un peu de lumière dans les yeux. Il y a aussi une position MD (moteur) permettant d'exposer 8 vues consécutives à la fréquence de 4 éclairs par seconde.

Moteur md-12

L'adjunction du moteur MD-12 au FE2 permet l'entraînement automatique du film, en vue par vue ou en séquences jusqu'à 3,2 images par seconde (à toute vitesse d'obturation comprise entre 1/125 et 1/4000 sec.). Une simple pression sur le déclencheur du moteur suffit. Le moteur se révèle très efficace pour suivre une action rapide dans la mesure où il n'oblige pas le photographé à éloigner l'œil du viseur pour réarmer.

Pour fixer le MD-12 sous le FE2, introduisez la vis de fixation dans la prise trépied # prévue sous l'appareil. Une légère pression sur le déclencheur du MD-12 suffit à activer le posemètre du FE2.

Dossier horodateur mf-16

Léger, le dos MF-16 permet de conserver une trace du moment de la prise de vues. Il se monte à la place du dos standard du FE2 sans câble de synchronisation, et permet trois types d'impression: année/mois/jour (jusqu'à l'année 2100), jour/heure/minute, ou une numérotation (jusqu'à 2000). Les données apparaissent sur le dos sous forme de cristaux liquides et s'impriment, si souhaité, sur la photo sous forme de petites DEL rouges. Le dos peut aussi faire office d'horloge à quartz, avec tonalité intégrée.

Remarque: Le Nikon FE2 accepte aussi le dos horodateur MF-12. Un câble spécial s'impose alors pour relier la prise pour câble synchro de l'appareil et celle du MF-12.

Conteneur piles pour basses températures db-2

Par temps froid, l'alimentation de l'appareil peut être assurée par deux piles LR-6 logées dans le conteneur DB-2. Il suffit de relier le DB-2 à l'appareil, puis de le garder au chaud dans la poche ou sous votre manteau. Ainsi alimenté, le système phototétrique de l'appareil fonctionnera même par grand froid.

Déclencheur couple ar-3

Le déclencheur vissant AR-3 permet un déclenchement sans vibration.

Viseur d'angle dr-3

Il se visse sur l'oculaire pour une visée à partir du par rapport à l'axe optique de l'appareil. Très utilisé en macro, en micro et en reproduction.

Loupe de visée DG-2

Fixée à l'oculaire, elle grossit le centre de l'image de visée, pour une mise au point ultra-précise en macro, en reproduction et en téléphotographie.

Écrou caoutchouc

Il empêche l'entrée de lumière dans le viseur par l'oculaire et contribue à une moins forte fatigue de l'œil.

Correcteurs de visée

Il s'agit de lentilles qui, visées sur l'oculaire, permettent aux myopes et aux hypermétropes de viser sans lunettes. Il en existe neuf modèles, de corrections dioptriques différentes: -5, -4, -3, -2, 0, +0.5, +1, +2 et +3. Ces chiffres représentent la correction dioptrique globale viseur + lentille, et non la dioptrie de la seule lentille. Pour être sûr de choisir le bon correcteur, n'hésitez pas à en essayer plusieurs chez votre revendeur.

DR-3

DG-2

Correcteurs de visée

Filtres

Fabriqués dans les usines Nikon à partir des mélanges de verres optiques, les filtres Nikon permettent d'équilibrer la lumière en fonction du film utilisé ou de créer des effets intéressants. Comme l'indique le tableau, ils se divisent en filtres vissants et en filtres cercles. Avec le Nikon FE2, le facteur d'exposition peut être ignoré sauf dans le cas du R60. Avec ce filtre en lumière tungstène, ouvrez le diaphragme d'une valeur par rapport aux indications du posemètre.

Remarques:

1) À titre de protection pour l'objet, chasser le L39 ou le L37C 2) À carreau ou avec une forte source lumineuse dans le champ. L'utilisation d'un titre risque de provoquer l'apparition d'une image fautive. Dans ce cas, prenez la photo sans titre.

Parasoleils

Recommandés pour éviter que des rayons parasites ne frappent la lentille frontale, les parasoleils Nikon sont de quatre types : vissants, à pince, à emboîtement et couplés. Chaque objectif doit recevoir le parasoleil spécialement conçu pour lui. Certains parasoleils sont communs à plusieurs objectifs.

Type			Code	Factor Composition		Formula (mol)							Catalyte	Aromatics
				Luminesce (mol)	Luminesce (mol)	26	32	32	72	85	103	165	Sulfur 16	Triton L16
Pentylamine (solvent or solvent)	Dinitrogen		L13C	1	-	-	-	-	-	-	-	-	-	-
	Uranium		L17C	1	-	-	-	-	-	-	-	-	-	-
Pentylamine (solvent or solvent)	Ultrasonium		L19	1	-	-	-	-	-	-	-	-	-	-
	Alumic acid	Clor	144	1.2% (1%)	0	-	-	-	-	-	-	-	-	-
		Manganese	148	1.7% (1%)	1.3% (1%)	-	-	-	-	-	-	-	-	-
		Fenitrate	152	2 (1%)	5.4% (1%)	-	-	-	-	-	-	-	-	-
	Chlorine		DM	2.5% (1%)	2 (1%)	-	-	-	-	-	-	-	-	-
	Benzene		RMS	4 (5%)	5 (2% (1))	-	-	-	-	-	-	-	-	-
	Sulfur	Clor	83	2 (1%)	1.7% (1%)	-	-	-	-	-	-	-	-	-
		Fenitrate	81	1 (2% (1))	8.5% (1%)	-	-	-	-	-	-	-	-	-
Pentylamine (solvent or solvent)	Potassium		Polar	2–4 (1–2)	-	-	-	-	-	-	-	-	-	-
	Salt hexane		No. 1	0	-	-	-	-	-	-	-	-	-	-
			No. 2	1	-	-	-	-	-	-	-	-	-	-
	Nitrogen		N2O3	2 (1)	-	-	-	-	-	-	-	-	-	-
			N2O4	4 (2)	-	-	-	-	-	-	-	-	-	-
			N2O5	8 (1)	-	-	-	-	-	-	-	-	-	-
			N2H2O3	400 (1.5)	-	-	-	-	-	-	-	-	-	-
Hexyl benzaldehyde	Acidic	Clor	A2	1.3% (1%)	-	-	-	-	-	-	-	-	-	-
		Fenish	A12	3 (1)	-	-	-	-	-	-	-	-	-	-
	Nitric	Clor	B1	1.3% (1%)	-	-	-	-	-	-	-	-	-	-
		Manganese	B2	1.6% (1%)	-	-	-	-	-	-	-	-	-	-
		Fenone	B12	2.2% (1%)	-	-	-	-	-	-	-	-	-	-

1.1.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90

Etuis d'appareils

Des étuis semi-souples comme les CF-27, CF-28, CF-29 sont disponibles pour le FE2. Le CF-27 reçoit le FE2 accompagné d'un objectif plus petit que le 50mm f/1.4. Le CF-28 est conçu pour l'appareil avec tout objectif du 50mm f/1.2 au 105mm f/2.5 ou le zoom 36-72mm f/3.5. Si l'appareil est équipé du moteur MD-12, prenez le CF-29. Le CF-2BA est un avant adaptable sur tous les sacs, pour les objectifs jusqu'au Nikkor 35-70mm f/3.5. Il existe aussi un étui coupé CS-16.

Courroles

Au choix, les courroies ciur AN-1 (noire), tisses nylon en version étroite (AN-4Y jaune, AN-4B noire) ou large (AN-6Y jaune et AN-6W lie-de-vin).

Sacs fourre-tout

Une gamme de six fourre-tout, du modèle compact au grand modèle pour matériel encombrant : FB-8, FB-11A, FB-14, FB-15, FB-16 et FB-17.

CF-27

AN-4Y

Conseils d'utilisation des PILES

• Par grand froid, la puissance des piles chute au point de pouvoir générer le fonctionnement du podomètre de l'appareil. Dans ce cas, utilisez des piles neuves et protégez l'appareil du froid. La puissance des piles redevient normale dès que la température remonte à des niveaux habituels. Si la pile est laissée dans son logement pour un temps assez long, une fuite d'électrolyte peut tout rendre le contact insuffisant. Nettoyez donc régulièrement la pile et les contacts du logement à l'aide d'un linge doux. En cas de fuite, retirez la pile immédiatement et nettoyez le logement. Si vous utilisez deux piles, changez-les en même temps, ne mélangez jamais une pile neuve et une pile usagée.
• Avant de ranger l'appareil pour une longue période, retirez les piles et rangez-les dans un endroit sec et frais.
• Ne démontré pas des piles usagées. Ne les jetez pas au feu. Si vous utilisez deux piles, choisissez les de même marque.
• Contrôlez toujours l'état de vos piles avant votre prise de vues, car elles peuvent se décharger très rapidement. C'est une bonne idée de conserver sur soi un deuxième jeu de piles si la séance de prise de vues risque d'être longue.
• Ne laissez pas les piles à la portée des enfants ; si un enfant venait à en avaler une, consultez un médecin de toute urgence. Quand soit sous tension ou non, le FE2 décharge tous un peu d'électricité, à cause de son oscillateur à quartz.

Conseils d'entretien

Bien que de construction robuste, le FE2 reste un instrument optique de précision, et le manque de soin peut entrainer des dommages sérieux. En observant les conseils qui suivent, vous appararez fonctionner tous les jours aussi parfaitement que le jour où vous l'avez acheté.

Avant de vous servir de l'appareil, prenez l'habitude de contrôler son bon fonctionnement.

• Ne touchez pas le miroir ou le verre de visée. Utilisez un pinceau avec poil souple en cas de dépôt de poussière. Vous évitez ainsi tout risque de rayure.

• Ne touche pas les rideaux de l'objectif.

• Normalement, l'appareil ne nécessite aucune lubrification.

Si l'appareil a été gourmis & la pluie ou au brouillard, essuyez-le doucement avec un linge doux et sec. Si vous avez photographié a proximité de la mer par exemple essuyez l'appareil avec un chiffon humecté d'eau pure pour enlever d'éventuels dépôts de sel.

Si l'intérieur de l'appareil a été mouillé, certaines pièces internes risquent de rouiller. Confiez donc l'appareil à un réparateur ou revendeur agréé Nikon pour un contrôle (qui peut entraîner une réparation facturée).

Si l'appareil doit rester inutilisé longtemps, retirez-en les piles, puis rangez-le à l'abri de la chaleur, de l'humidité, de la naphtaline et du camphre.

Nettoyez les surfaces de verre (objectif, occulaire de visée) à l'aide d'un princeau avec poir soufflante ; évitez autant que possible les papiers optiques. En cas de taches ou de traces de doigts, passez doucement un coton doux légèrement imbibé d'alcool pur en un mouvement circulaire du centre vers les bords. Éliminez toute trace de troubles.

Nettoyez les parties métalliques au moyen d'un princeau avec poir soufflante ou d'un linge sec.

• En cas d'humidité ambiantes, rangez l'appareil avec un dessicant dans un sac de vinyle afin de tenir éloignés poussière, sel et moisissures.

Attention: un échui en cuir rangé dans un sac de vinyle risque de se déteriorer.

Attention:

Parce qu'elles provoquent une baisse soudaine de température, les poignées du type spray peuvent endommager le verre de l'objet (en particulier s'il s'affige d'une lentille frontale en verre ED). Pour éviter tout risque, couvrez la pointe vers le haut, tenez-la à plus de 30cm de la lentille et vaporisez-en lui imprimant un mouvement circulaire de manière à ne pas concentrer le jet sur un point unique.

Type d'appareil:	Reflex mono-objectif 35mm à obturator dans le plan local et régulationlectroniqueTout film 35mm (24 mm × 36 mm)en cartouche	Miroir:Autodéclancheur:	A retour instantanéRetard d'environ 10 secondes, régulé par quartz; annulation possibleOui, par levier
Film utilisable:		Mémorisation de la mesure:
Format d'image:	24 mm × 36 mm	Multi-exposition:	Oui, par levier
Monture d'objet:	Balonnette Nikon	Synchronisation de flash:	Par grille à contact direct; prise pour cable également prévue; position M250 pour synchro-sation à 1/250 sec
Objectifs disponibles:	Plus de 60 objectifs inter-chargeables Nikkor et Nikon Series E, dont les objectifs standard de 50 mm
Obturator:	A rideaux en titane, à translation verticale dans le plan focal et régulationlectronique	Témoin de recyclage:	Dans le viseur
Vitesses d'obturation:	Continues de 8 à 1/4000 sec. en mode A (Auto), 16 vitesses régulées par quartz de 8 à 1/4000 sec. en semi-auto, 1/250 sec, mécanique en position M250 et pose B, égalément mécanique		A pleine ouverture, avec prépondération centrale et à travers l'objet (TTL), par deux photo-diodes au silicium (SPD) avec les objectifs Nikkor et Nikon Series E dotés d'un index de couplage photométrique, obtén-tion de l'exposition correcte automatiquement ou par super-position de deux aiguilles; posè-mètre coupé à la fois au di-phragme de l'objet et au sélecteur de vitesse d'obturation; alimentation par deux pires 1,55V à l'oxyde d'argent, deux pires 1,5V au mangané alcalin ou une pile 3V au lithium
Viseur:	Fixe, à hauteur d'eel; grossisse-ment de 0,86X avec objectif de 50mm régèle sur l'infini; couver-ture de 93%
Affichage dans le viseur:	Vitesse d'obturation, ouverture, rappel de compensation d'exposition, alguelle du posité, alguelle des vitesses d'obturation
Verre de visée:	Dépoli de Fresnel avec stigmo-mètre central et couronne de micropropisme (type Nikon K2), deux autres verres en option (types B2 et E2)	Gamme de couplage:	IL1 à IL18, à 100 ASA/ISO avec objectif f/1,4
		Couronne de compensation d'exposition:	Oui, crantée par tiers de valeur entre +2 et -2 IL
		Plage de sensibilities:	12 à 4000 ASA/ISO

Armement:	Par levier à course unique (angle d'armement 135°, angle de dégagement 30°); sernt aussi au verrouillage du déclencheur; entrainement du film automatique par moteur MD-12, en option
Compteur de vues:	Additif; revient automatiquement à "S", trois vues avant 1, à l'ouverture du dos
Rebobinage:	Par manivelle, une fois le pouvoir de rebobinage enforcé
Contrôle de profondeur de champ:	Par pouvoir situé à l'avant de l'appareil
Dos:	Monté sur charrières, dégageant entelierment l'arrête de l'appa-reil; amovible; memofilm
Prise filletée:	1/4 pouce
Dimensions (boilier nu):	Env. 142,5(L)×90(H)×57,5(E)mm
Poids (boilier nu):	Env. 550g

Toute reproduction, même partielle, de cet ouvrage est interdite (sauf pour de brèves citations dans des articles ou bancs d'essai avec l'autorisation écrite des éditeurs).

Mikon

NIPPON KOGAKU K. K.

NIPPONKOGAKUKK

Fuji Ri 23. Manipulation Juste Chypre no. 180, Japon

0214531T

AGENTGENERALPOURLA BELGIOUE

De Boerwasser & Co. Peter Bockenpaul 7, G. Amsen 35 38-40 PM Tel.: [phone]

AGENTGENERAL FOUPLA FRANCE

1. rue de la Corinne, 9420 Chaudière-les-Ponts 31 375 19 52 Tél.: 236277 MABFDI

AGENTGENERALPOURLASSSE

Imperméable au Japon [83.5. CO] &-2 (F)
