Type de produit	Ampli-tuner audio stéréo intégré
Marque	ONKYO
Modèle	TX-8255
Dimensions (L × H × P)	435 × 149 × 340 mm
Poids	7,5 kg
Alimentation	CA 230 V, 50 Hz (Europe) ou CA 120 V, 60 Hz (Amérique du Nord)
Consommation électrique	180 W (Europe) / 2,1 A (Amérique du Nord)
Consommation en veille	0,2 W (Amérique du Nord) / 0,3 W (autres)
Puissance de sortie (FTC)	50 W par canal (8 Ω, 20 Hz - 20 kHz, 0,08 % DHT)
Puissance de sortie (IEC)	90 W par canal (4 Ω, 1 kHz)
Impédance des enceintes	4 Ω - 16 Ω (A ou B seuls) ; 8 Ω - 16 Ω (A et B simultanément)
Entrées audio	Phono (MM), CD, TAPE 1, TAPE 2, LINE 1/DVD, LINE 2
Sorties audio	TAPE 1, TAPE 2, enceintes A/B, casque (jack 6,35 mm)
Section tuner	FM (87,5 - 108 MHz) et AM (522 - 1611 kHz), 40 présélections
Fonctions RDS (modèles européens)	PS, RT, PTY, TP
Technologie d'amplification	WRAT (Wide Range Amplifier Technology)
Réglages sonores	Graves, aigus, balance (chacun ±10 dB)
Fonctions spéciales	Minuterie de mise en veille, gradation de l'écran, sourdine, sélection d'enceintes A/B
Télécommande	Oui, avec piles AA fournies
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Pour les taches, utiliser un chiffon légèrement imbibé d'eau et de détergent doux, puis essuyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Débrancher avant nettoyage ; ne pas exposer à l'eau ; ne pas obstruer les orifices de ventilation ; respecter la polarité des enceintes.
Pièces détachées et réparabilité	Le fusible interne n'est pas remplaçable par l'utilisateur. Pour toute réparation, contacter votre revendeur Onkyo.
Accessoires fournis	Télécommande, piles AA, antenne FM intérieure, antenne-cadre AM

FOIRE AUX QUESTIONS - TX-8255 ONKYO

Comment connecter des enceintes à l'ampli-tuner TX-8255 ?

Dénudez environ 15 mm de gaine aux extrémités des câbles d'enceinte. Dévissez la borne, insérez le fil dénudé et resserrez. Respectez la polarité : borne positive (+) de l'ampli vers positive de l'enceinte, négative (-) vers négative. Utilisez des enceintes d'impédance entre 4 et 16 Ω (pour un seul jeu) ou entre 8 et 16 Ω (pour deux jeux simultanément).

Comment brancher une antenne FM pour écouter la radio ?

Utilisez l'antenne FM intérieure fournie. Branchez-la sur la prise FM à l'arrière. Pour une meilleure réception, fixez-la au mur avec des punaises. Si le signal est faible, remplacez-la par une antenne FM extérieure disponible dans le commerce.

Que faire si l'ampli-tuner ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché à la prise secteur. Si le témoin STANDBY clignote, le circuit de protection est activé : débranchez immédiatement, attendez une heure, puis rebranchez. Si le problème persiste, contactez votre revendeur Onkyo.

Comment régler les graves, les aigus et la balance ?

Utilisez les boutons BASS (graves), TREBLE (aigus) et BALANCE situés sur le panneau avant. Tournez-les vers le haut pour augmenter, vers le bas pour diminuer. La position centrale est recommandée pour une écoute neutre.

L'écran est trop lumineux, comment le réduire ?

Appuyez plusieurs fois sur le bouton DIMMER de la télécommande pour faire défiler les options : luminosité normale, faible, très faible. Vous pouvez aussi utiliser le bouton DIMMER sur l'ampli-tuner (sauf modèle européen).

Comment programmer une minuterie de mise en veille ?

Appuyez plusieurs fois sur le bouton SLEEP de la télécommande pour sélectionner une durée entre 10 et 90 minutes (par paliers de 10). Le témoin SLEEP s'allume. Pour annuler, appuyez jusqu'à ce que le témoin disparaisse.

Pourquoi le son est-il coupé ?

Vérifiez que le témoin MUTING n'est pas affiché à l'écran. Si oui, appuyez sur le bouton MUTING de la télécommande pour rétablir le son. Vérifiez aussi que les enceintes A ou B sont activées (boutons SPEAKERS A/B).

Comment mémoriser une station de radio ?

Syntonisez la station souhaitée, puis appuyez sur MEMORY. Le numéro de présélection clignote. Utilisez les touches numériques pour choisir un emplacement (1 à 40) et appuyez à nouveau sur MEMORY pour confirmer. Répétez pour chaque station.

Puis-je brancher une platine vinyle sur cet ampli-tuner ?

Oui, utilisez l'entrée PHONO (MM) à l'arrière. Si votre platine possède une cartouche à bobine mobile (MC), vous devez utiliser un préamplificateur phono MC externe. Si la platine a un fil de terre, branchez-le à la borne GND.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez l'orientation et la distance (max. 5 m). Remplacez les piles en respectant la polarité. Assurez-vous qu'aucun obstacle ne bloque le signal et que l'ampli-tuner n'est pas exposé à une lumière intense. Si nécessaire, réinitialisez l'appareil.

MODE D'EMPLOI TX-8255 ONKYO

Manuel d'instructions

Merci d'avoir choisi cet ampli-tuner stereo Onkyo. Veuillez lire ce manuel avec attention avant de raccorder et de brancher l'appareil.

Respectez les instructions du présent manuel afin de pouvoir profiter pleinement des performances de votre nouveau amplificateur intégré et de découvrir un. Plaisir d'écoute incomparable.

Veuillez conserver ce manuel pour un usage ultérieur.

Fiche technique. Fr-33

Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que representa une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de replacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit plié
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. être déplacé avec précaution pour éviter qu'il ne se renverse et blesse quelqu'un.

AVERTISSEMENT POUR SUPPORTS À ROULETTESS

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé
3. Dommages nécessitant réparation

Débranche l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénetration de corps étrangers et de liquide

Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des courts-circuits. Il y a risque d'incendie ou d'électrocution.

Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

Ne déposez pas de bougie ou d'autres objets brûlants sur cet appareil.

1. Piles

Songez à l'environnement et veillez, lors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œ
2. Fusible—Le fusible à l'intérieur du appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l' appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilise jamais de chiffons réches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaitre la sérographie du boîtier.

4. Alimentation avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrêté de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

La fiche du cordon d'alimentation sert à débrancher l'appareil de la source d'alimentation en courant alternatif. Vérifiez que la fiche est prête à l'emploi (facilement accessible) à tout moment.

Certaines modèles sont dotés d'un sélecteur de tension et peuvent donc être utilisés à différentes tensions. Avant de brancher un tel modèle au secteur, vérifie si son sélecteur de tension est correctement réglé. Une pression sur le bouton [ON/STANDBY] pour sélectionner le mode de veille ne coupe pas complètement l'alimentation de l'appareil. Si vous avez l'intention de ne pas utiliser l'appareil pendant une longue période, débranchez le cordon d'alimentation de la prise CA.

1. Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

6. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• N'utilisez pas de liquides volatils, tels que des bombes insecticides, à proximité de cet appareil. Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l'appareil peuvent venir chauds après un usage prolongé. C'est parfaitement normal.
• Si vous n'utilisez eillez donc à l'utiliser de temps en temps.

Modèle pour les canadiens

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

• ATTENTION: POUR ÉVITER LES CHOCSELECTRIQUES, INTRODUIRE LA LAME LAPLUS LARGE DE LA FICHE DANS LABORNE CORRESPONDANTE DE LA PRIESTEPOUSSER JUSQU'AU FOND.

Déclaration de conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH, LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

Remarques importantes pour votre sécurité....2

Précautions 3

Table des matières 4

Accessoires fournis 4

Installation des piles 5

Fonctions 5

Découverte de l'ampli-tuner 6

Panneau avant 6

Panneau arrière 8

Écran 9

Télécommande 10

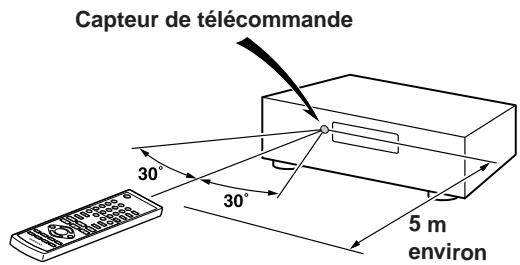

Utilisation de la télécommande. 11

Branchements

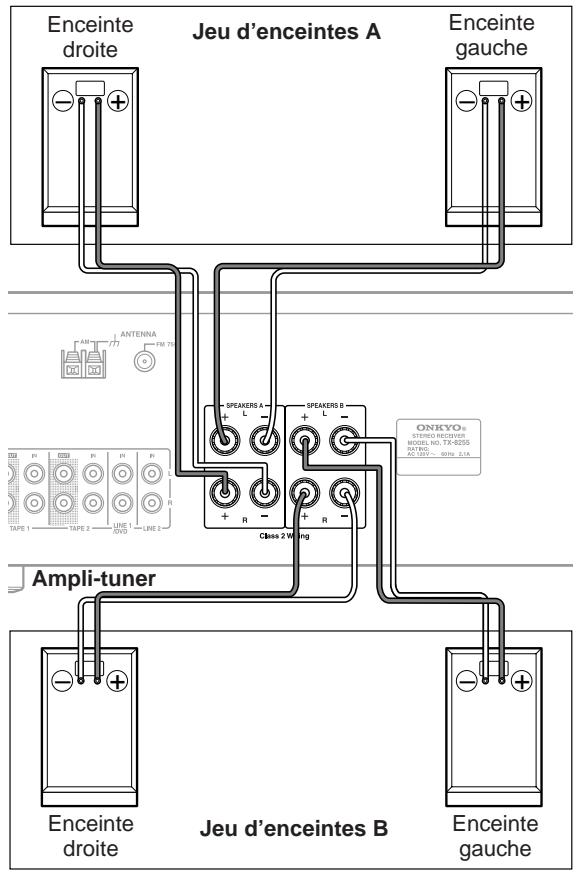

Branchement des enceintes 12

Précautions lors du branchement des enceintes... 12

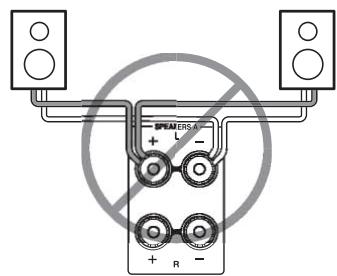

Branchement des câbles d'enceinte 12

Branchement d'une antenne 13

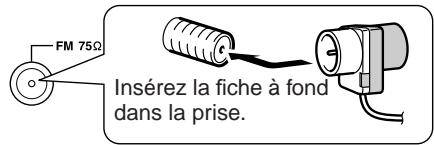

Branchement de l'antenne FM intérieure 13

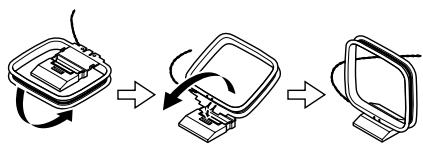

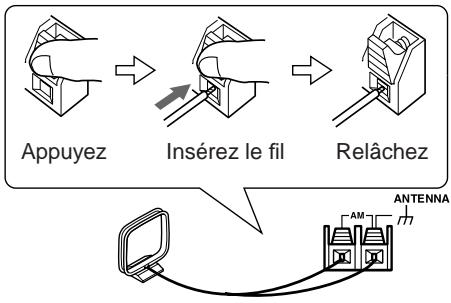

Branchement de l'antenne-cadre AM 13

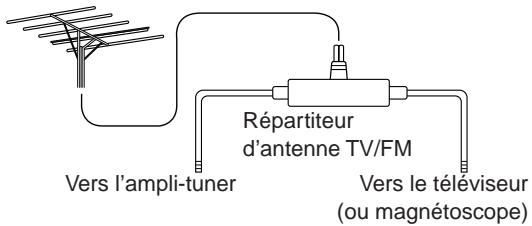

Branchement d'une antenne FM extérieure....14

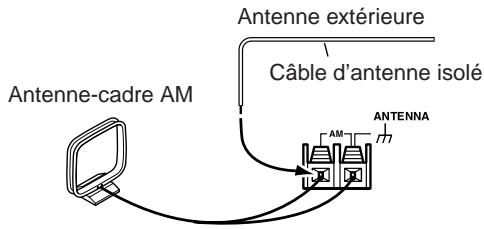

Branchement d'une antenne AM extérieure.....14

Branchement de vos appareils 15

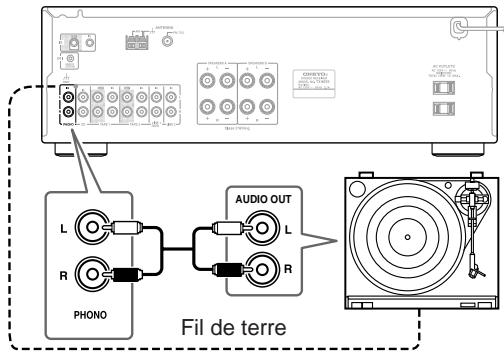

Branchement d'une platine disque 15

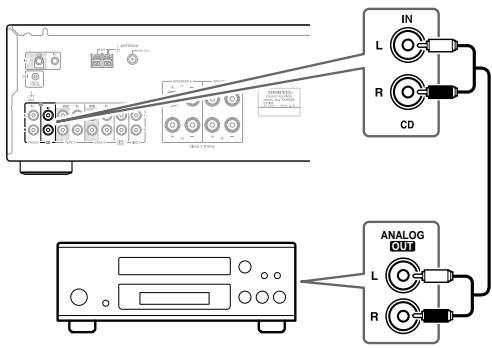

Branchement d'un lecteur CD 15

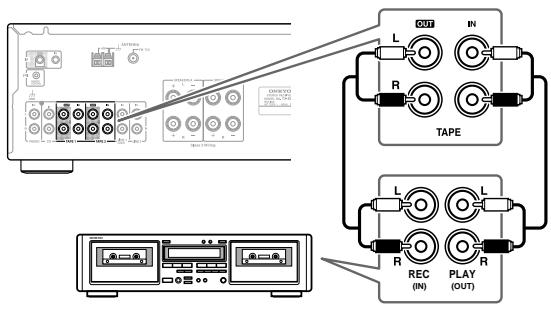

Branchement d'un appareil d'enregistrement...... 16

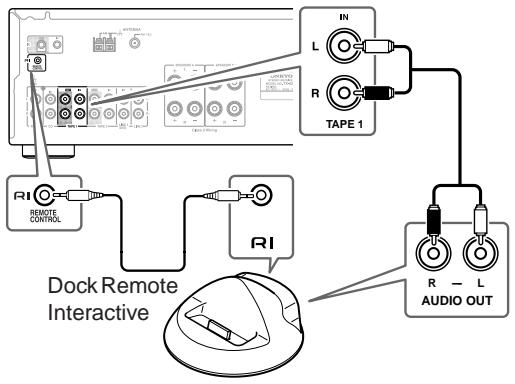

Branchement d'un dock Remote Interactive (RI Dock)... 16

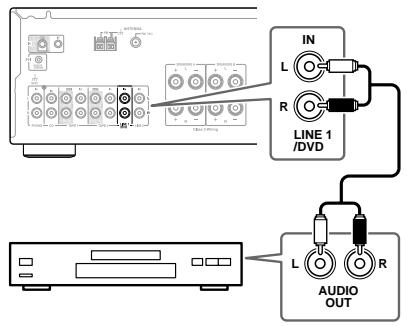

Branchement d'un lecteur DVD 16

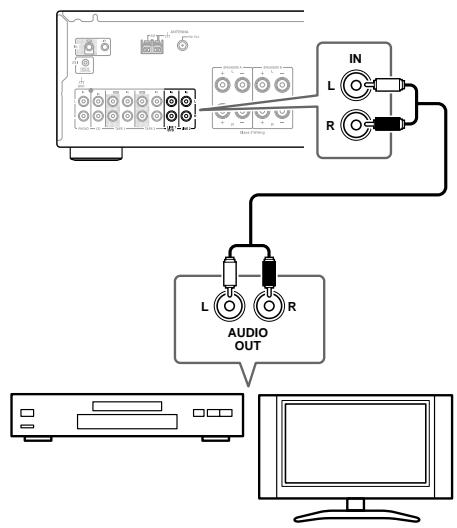

Branchement d'un téléviseur ou d'un autre appareil avec une sortie audio 17

Branchement d'appareils RI 17

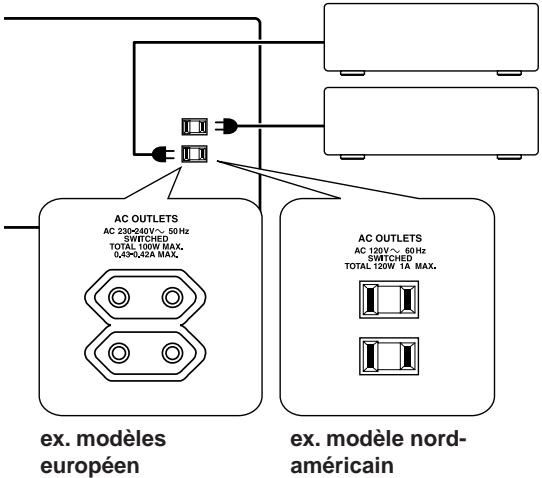

Alimenter d'autres éléments avec les prises en face arrêté 18

Branchement du câble d'alimentation 18

Écoute de sources audio

Mise sous tension de l'ampli-tuner 19

Mise sous tension et en veille 19

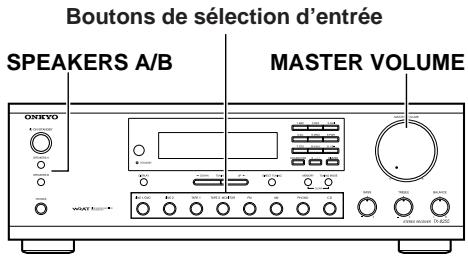

Modification de l'écran d'entrée 19

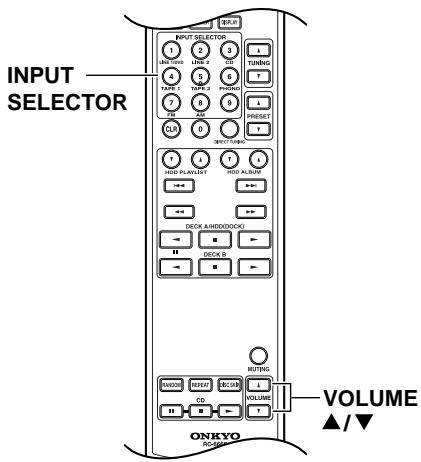

Écoute de sources audio 20

Mise en sourdine du son de l'ampli-tuner (télécommande uniquement) 21

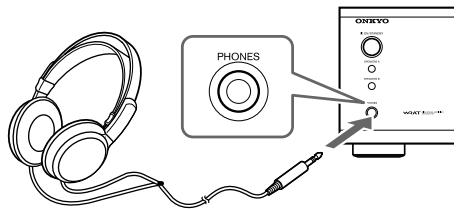

Utilisation d'un casque. 21

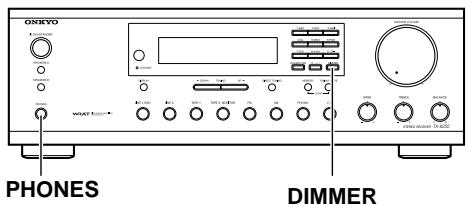

Réglage de la luminosité de l'écran 21

Utilisation de la minuterie (Sleep Timer) (télécommande uniquement) 21

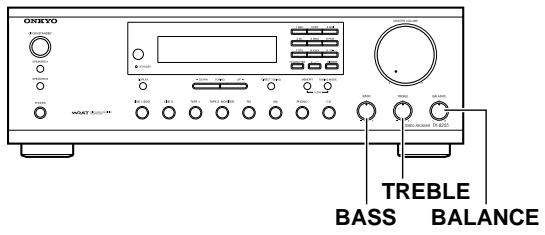

Utilisation des boutons Tone et Balance 22

Enregistrement 23

Enregistrement de la source d'entrée 23

Écoute de la radio 25

Réglage de l'intervalle de fréquences AM (pas en Amérique du Nord et en Europe) 25

Écoute de stations AM/FM 25

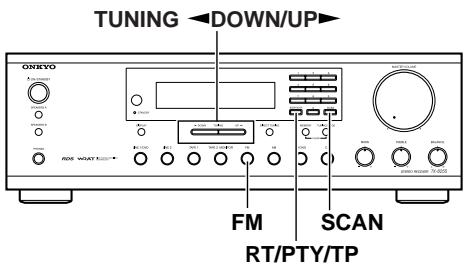

RDS (modèles européens uniquement) 27

Appellation des canaux mémorisés (à l'exception du module européen) 29

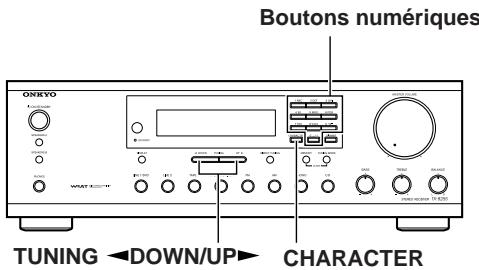

Saisie d'un nom 29

Correction d'un caractère 29

Branchement d'appareils n'était pas atteint par les signaux de la télécommande (IR IN/OUT) 30

Si le signal de la télécommande n'atteint pas le capteur de la télécommande de l'ampli-tuner...30

Si le signal de la télécommande n'atteint pas d'autres appareils 30

Autres

Dépannage 31

Fiche technique 33

Vérifiez que vous avez bien les éléments suivants :

Télécommande et deux piles (AA/R6)

Antenne FM intérieure

Antenne-cadre AM

• Dans les catalogues et sur les emballages, la déte ajoutée à la fin du nom de produit indique la couleur. La fiche technique et le fonctionnement sont identiques, quelle que soit la couleur.

Installation des piles

1 Enlevez le couvercle des piles en pressant la languette et en tirant le couvercle vers le haut.

2 Insérez deux piles AA dans le compartiment à piles.

Respectez le schéma de polarité (symboles positif [+] et négatif [-]) indiqué à l'intérieur du compartiment à piles.

Après avoir correctement installé les piles, remettez en place le couvercle du compartiment.

Remarques :

• Si la télécommande ne fonctionne plus correctement, remplacez les piles.
• Ne mélangez jamais des piles neuves avec des piles usagées, ni des types de piles différents.
• Pour éviter tout risque de fuite et de corrosion, retirez les piles si vous ne comptez pas utiliser la télécommande pendant une période prolongée.
• Si les piles sont usées, retirez-les immédiatement pour éviter tout risque de fuite et de corrosion.

Fonctions

• Panneau avant en aluminium brossé à nouveau design 50 W / canal à 8 ohms (FTC) (modèle nord-américain) 90 W / canal à 4 ohms (IEC) (modèles européen et australien) WRAT (Wide Range Amplifier Technology) Lecteur haute intensité basse impédance Circuits à séquences de sortie discrète 5 entrées audio (CD, TAPE 1, TAPE 2, LINE 1/DVD, LINE 2) et 2 sorties Entrée phono
• Bornes Speaker A/B RDS (PS/PTY/RT/TP) (modèle européen) Entrée/Sortie IR Connecteurs d'enceinte compatibles avec les fiches banane (modèle nord-américain) Compatible avec les docks RI pour iPod

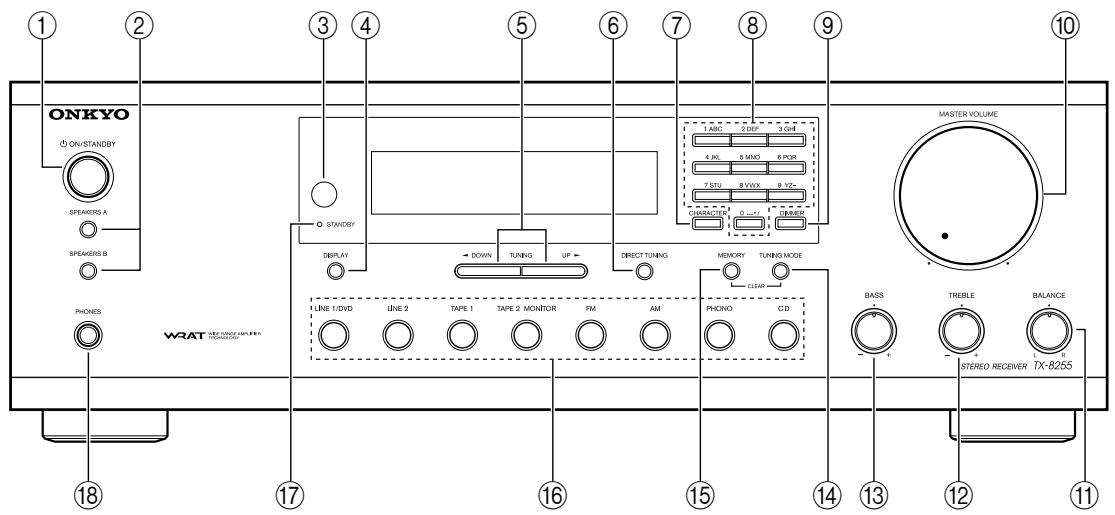

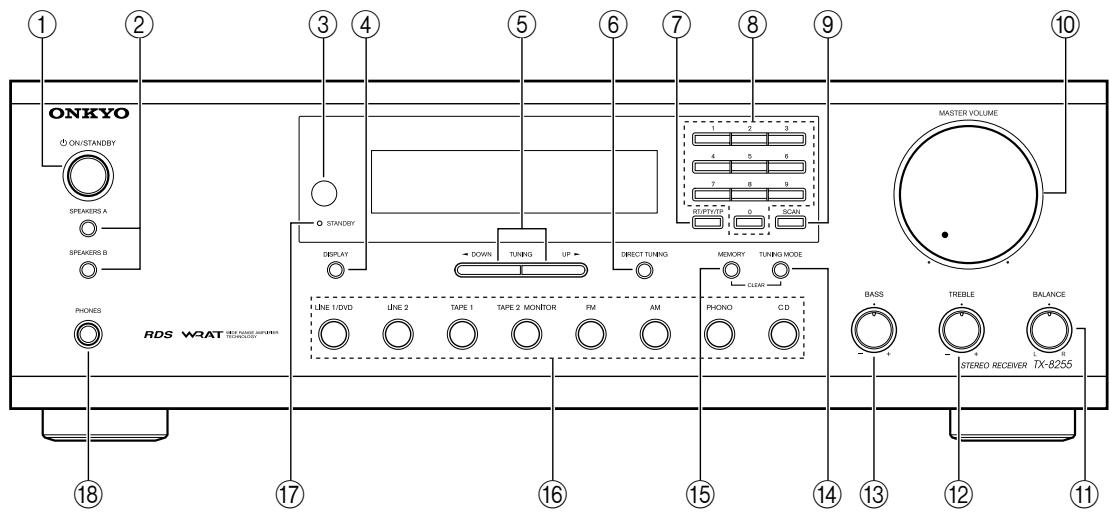

Panneau avant

Modèle nord-américain. Autres modèles. * Le nom des boutons et autres commandes varie en fonction de la destination d'expédition. Pour de plus amples détails, consultez la description à la page suivante.

Certaines sections de numéro de bouton (comme ⑦ et ⑨) contiennent plusieurs descriptions de boutons car le nom et la fonction varient selon le modèle ou la destination d'expédition. Consultez la description correspondant à votre modèle.

Pour en savoir plus, consultez les pages indiquées entre parenthèses.

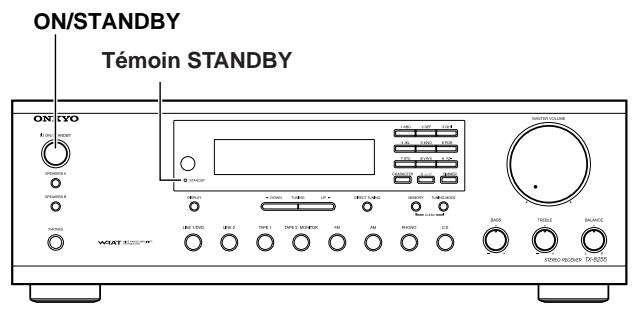

Bouton ON/STANDBY (19)

Mise sous tension ou en veille de l'ampli-tuner.

② Commutateurs SPEAKERS A et B (20)

Mise en marche ou à l'arrêt des produits d'enceintes A et B.

Capture de télécommande (11)

Reçoit les signaux de la télécommande.

④ DISPLAY (27)

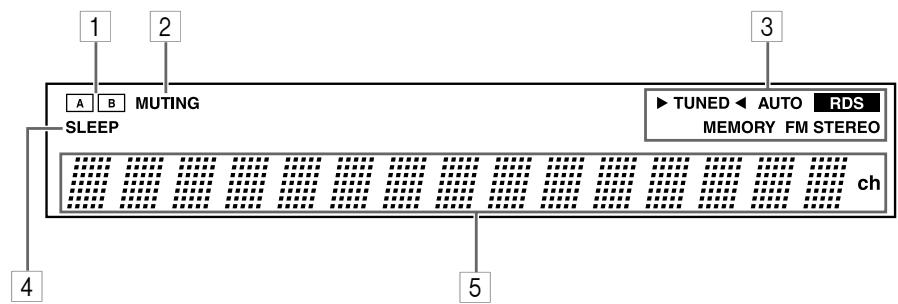

Affiche diverses informations sur la source d'entrée actuellement sélectionnée.

Bouton TUNING UP/DOWN (25, 28)

Utilisé pour le réglage de la radio.

Bouton DIRECT TUNING (26)

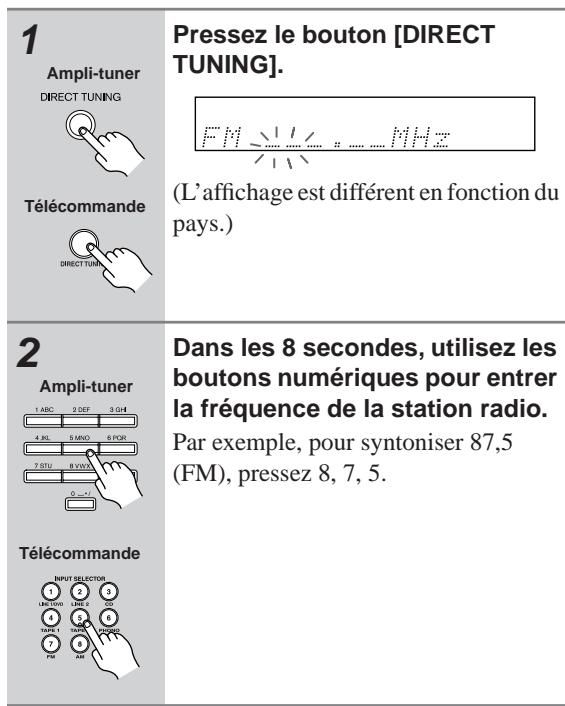

Lorsque vous connaissez la fréquence de la station que vous souhaitez écouter, vous pouvez sélectionner la station en entrant la fréquence directement au moyen de ce bouton et des boutons numériques.

⑦ Bouton CHARACTER

Sert à saisir le numéro de programmation de station FM ou AM.

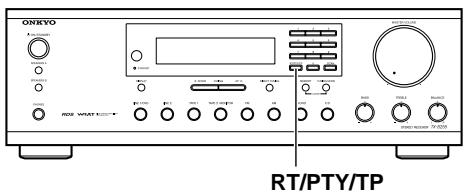

Bouton RT/PTY/TP (28)

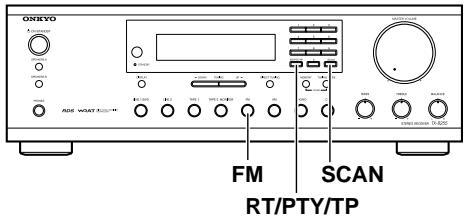

Sur le modèle européen, ce bouton a l'appellation RT/PTY/TP et sert pour le système RDS (Radio Data System). Voir « RDS (modèles européens uniquement) » page 27.

⑧ Boutons numériques (26, 29)

Sert à sélectionner une station en entrant directement la fréquence ou à saisir le numéro de programmation de station.

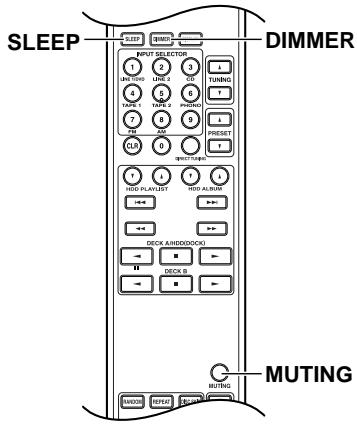

⑨ Bouton DIMMER (21)

Réglez la luminosité de l'écran.

Bouton SCAN (28)

Sert à rechercher une station dans la diffusion RDS.

Règle le volume de l'ampli-tuner.

Bouton BALANCE (22)

Ce bouton sert à régler la balance du niveau sonore entre le canal gauche et le canal droit pour les enceintes et les casques.

② Bouton TREBLE (22)

Ce bouton sert à régler le niveau des aigus.

③ Bouton BASS (22)

Ce bouton sert à régler le niveau des graves.

14 Bouton TUNING MODE (25, 26)

Sélectionnez le mode de recherche automatique ou manuel des stations radio AM et FM.

15 Bouton MEMORY (26)

Sert à enregistrer ou supprimer des stations radio programmes.

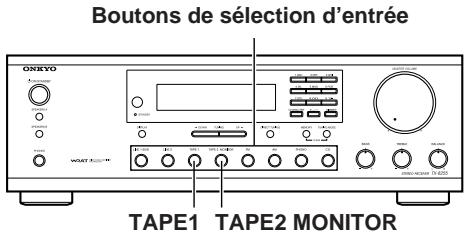

Bouton de sélection d'entrée (20, 23)

Sélectionne les sources d'entrée.

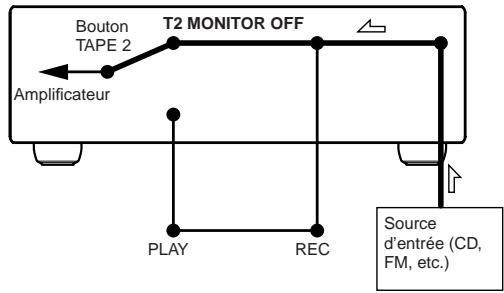

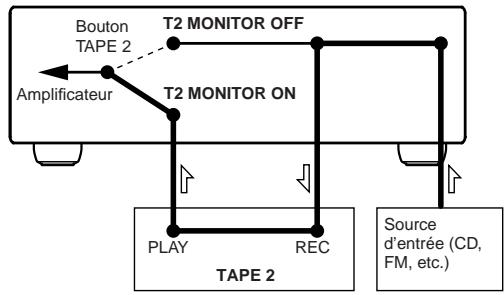

Le bouton TAPE 2 MONITOR est également utilisé pour surveiller le son enregistré.

Témoin STANDBY (19)

Ce témoin s'allume lorsque l'ampli-tuner est en veille et clignote quand il reçoit un signal de la télécommande.

Prise PHONES (21)

Cette prise d'1/4" permet de brancher un casque stéréo disponible en option.

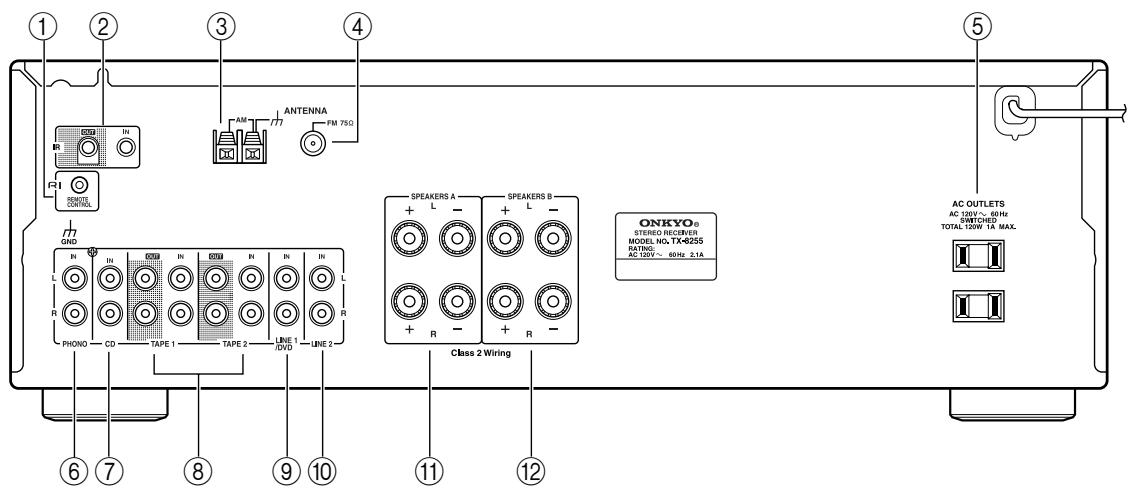

Panneau arrêté

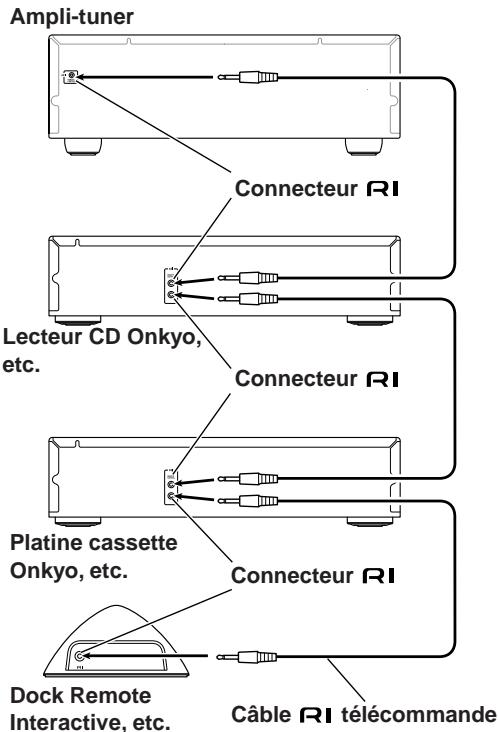

Ces prises RI (Remote Interactive) peuvent être branchées aux prises RI d'autres appareils Onkyo. La télécommande de l'ampli-tuner permet alors de piloter tous vos appareils. Pour utiliser le RI, vous devez effectuer un branchement analogique entre l'ampli-tuner et chaque appareil.

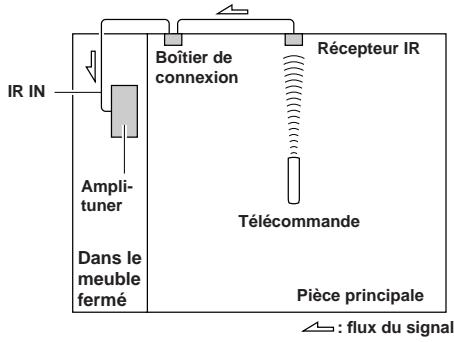

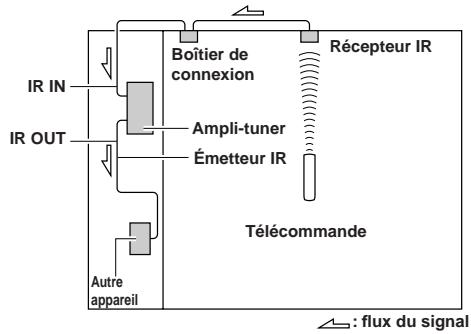

Un récepteur IR disponible dans le commerce peut être branché à la prise IR IN, vous permettant alors de piloter votre ampli-tuner lorsqu'il est hors de votre champ de vision, par exemple s'il est installé dans une armoire.

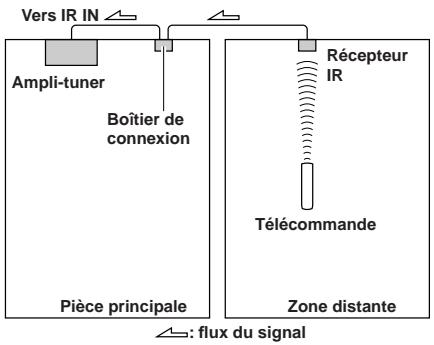

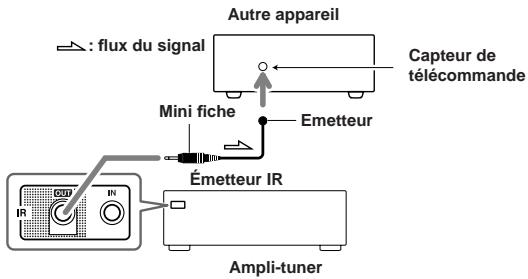

Un émetteur IR disponible dans le commerce peut être branché à la prise IR OUT pour envoyer les signaux de la télécommande IR (infrarouges) à d'autres appareils.

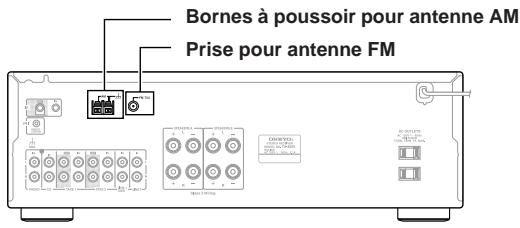

Ces bornes à pouvoir servent à brancher une antenne AM.

Cette prise sert à brancher une antenne FM.

5 AC OUTLET

Cette prise de courant commutée peut être utilisée pour alimenter un autre appareil. Le type de prise dépend du pays où vous avez acheté l'ampli-tuner.

6 Entrée phonos (MM) et borne de mise à la terre

Cette entrée audio analogue sert à brancher une platine disque avec une cartouche à aimant mobile. La vis située au niveau des entrées PHONO (MM) en haut à droite sert à brancher un cable de mise à la terre pour platine.

7 Entrée CD

Cette entrée audio analogique permet de brancher la sortie audio analogique d'un lecteur de CD.

L'entrée et la sortie audio analogiques permettent de brancher un enregistreur avec une entrée et une sortie audio analogiques (cassette, enregistreur MD, etc.).

Cette entrée audio analogique permet de brancher la sortie audio analogique d'un appareil (DVD, iPod, etc.).

Entrée LINE 2

Cette entrée audio analogue permet de brancher la sortie audio analogique d'un appareil (téléviseur, etc.).

Ces bornes servent à brancher les enceintes A.

Ces bornes servent à brancher les enceintes B.

Pour en savoir plus sur les branchements, voyez page 12-18.

Écran

Pour en savoir plus, voyez les pages indiquées entre parenthèses.

Témoins des enceintes A et B

Le témoin A s'allume lorsque l'enceinte A est en marche. Le témoin B s'allume lorsque l'enceinte B est en marche.

Témoin MUTING

Ce témoin clignote lorsque l'ampli-tuner est en mode sourdine.

3 Témoins de la radio

TUNED: Ce témoin s'allume lorsque l'ampli-tuner reçoit une station radio.

AUTO: Pour la radio AM et FM, le témoin s'allume lorsque la recherche automatique des stations est sélectionnée et s'éteint lorsque la recherche manuelle des stations est sélectionnée.

RDS (modèles européens uniquement) : Ce témoin s'allume lorsque l'ampli-tuner reçoit une station émettant des informations RDS (Radio Data System).

MEMORY: Ce témoin s'allume lors de la programmation des stations radio.

FM STEREO: Ce témoin s'allume lorsqu'il' ampli-tuner reçoit une station FM stéréo.

4 Témoin SLEEP

Ce témoin s'allume lorsqu vous activez la fonction de mise en veille automatique.

Zone de message

Affiche diverses informations sur la source d'entrée sélectionnée.

Pour en savoir plus, voyez les pages indiquées entre parenthèses.

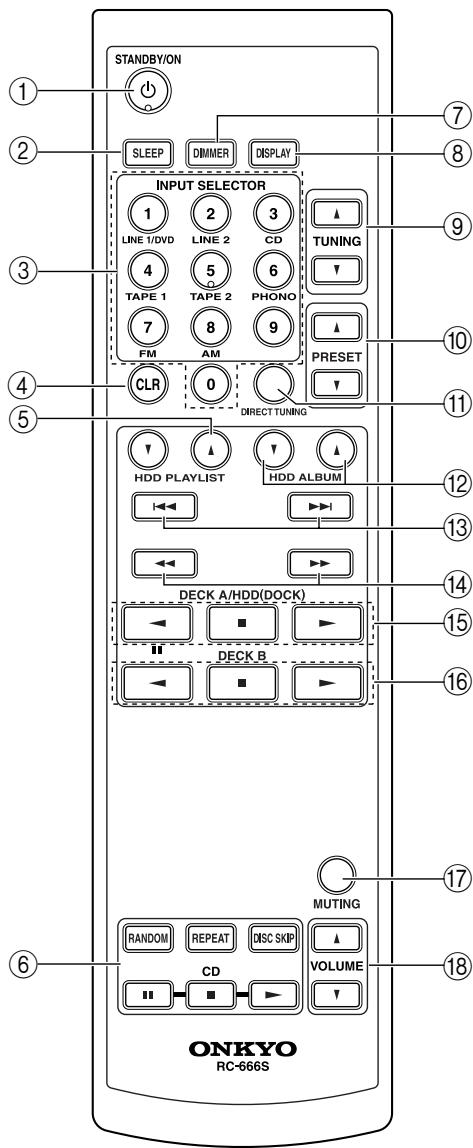

Bouton STANDBY/ON (19)

Mise sous tension ou en veille de l'ampli-tuner.

Bouton SLEEP (21)

Ce bouton est utilisé avec la fonction de mise en veille automatique.

③ Boutons INPUT SELECTOR (20) et boutons numériques (26)

Lorsque vous pressez l'un de ces boutons, la source d'entrée indiquée en dessous du bouton est activée. La sélection de la source d'entrée ne fonctionne pas pour le bouton sans indication. Pendant environ 5 secondes après avoir pressé le bouton DIRECT TUNING, vous pouvez saisir des nombres avec ces boutons. Pendant cette période, ces boutons peuvent servir à sélectionner directement les stations radio AM et FM et les canaux de radio satellite.

④ Bouton CLR (25)

Sert à entrer directement la fréquence de la station ou à annuler l'entrée numérique.

⑤ Boutons HDD PLAYLIST, [▲]/[▼]

Sélectionne une playlist mémorisée dans le lecteur sur un appareil HDD.

Boutons de fonction CD

RANDOM : utilise avec la fonction de lecture aléatoire.

REPEAT: utilise avec les fonctions de lecture répétée.

DISC SKIP: change le disque chargé lorsque le changeur de CD est connecté.

[ ]: arrête la lecture d'un CD.

[▶]: lance la lecture d'un CD.

⑦ Bouton DIMMER (21)

Règle la luminosité de l'écran.

Bouton DISPLAY (27)

Affiche diverses informations sur la source d'entrée sélectionnée.

⑨ Bouton TUNING [▲]/[▼] (25)

Lorsque AM ou FM est sélectionné, les boutons TUNING UP [▲] / DOWN [▼] sont utilisés pour le réglage de la radio.

Bouton PRESET [] / [] (26)

Utilisé pour sélectionner les stations radio programmes.

Bouton DIRECT TUNING (26)

Lorsque vous connaissez la fréquence de la station que vous souhaitez écouter, vous pouvez sélectionner la station en entrant la fréquence directement au moyen de ce bouton et des boutons numériques. Lorsque SAT RADIO est sélectionné, vous pouvez sélectionner le numéro du canal.

Boutons HDD, ALBUM, [▲]/[▼]

Sélectionne un album mémorisé dans le lecteur sur un appareil HDD.

13 Boutons précédent et suivant [< < ] / [> > ]

Ces boutons servent à sélectionner la plage précédente ou suivante sur un appareil HDD.

Pressez-les à plusieurs reprises pour sélectionner des plages précédentes ou suivantes. Sur une platine cassette, ils servent au rembobinage et à l'avance rapide.

Boutons retour et avance rapide [ ] / [ ]

Ces boutons servent au retard et à l'avance rapide sur un appareil HDD.

Boutons DECK A/HDD (DOCK)

Pause [II]/Bouton de lecture inversée [▲]: interrompt la lecture sur un appareil HDD; lance la lecture inversée sur une platine cassette.

Lecture [▶]: lance la lecture sur un appareil HDD ou une platine cassette.

Arrêt [■] : arrête la lecture sur un appareil HDD ou une platine cassette.

16 Boutons DECK B

Ce bouton permet de commander uniquement la platine « B » sur un lecteur de cassettes double platine.

Arrêt [■] : arrête la lecture.

Bouton de lecture inversée [←]: lance la lecture reverse.

Bouton MUTING (21)

Active ou désactive la mise en sourdine.

18 Boutons VOLUME [▲]/[▼] (20)

Ajustez le volume de l'ampli-tuner quel que soit le mode sélectionné sur la télécommande.

Utilisation de la télécommande

Orientez la télécommande vers le capteur de l'amplificateur.

Remarques :

• Si l'ampli-tuner est exposé à une forte source d'éclairage ou aux rayons du soleil, la télécommande risque de ne pas fonctionner correctement. Tenez-en compte lors du choix de l'emplacement.
• L'utilisation d'une autre télécommande du même type dans la même pièce ou la présence d'un appareil émettant des rayons infrarouge à proximité de l'ampli-tuner peut provoquer des interférences.
• Ne posez jamais d'objet (livres, etc.) sur la télécommande car cela risquerait d'enfoncer accidentellement une touche et de vider les piles.
• Si vous placez l'ampli-tuner dans un meuble muni d'une porte en verre fume, la télécommande risque de ne pas fonctionner correctement. Tenez-en compte lors du choix de l'emplacement.
• Si un obstacle se trouve entre l'ampli-tuner et la télécommande, l'appareil ne capte pas les signaux de la télécommande.

Débranche l'appareil du secteur avant d'effectuer les branchements!

Précautions lors du branchement des enceintes

L'ampli-tuner permet de brancher deux jours d'enceintes. Lorsque deux jours d'enceintes sont branchés, vous pouvez sélectionner les jours d'enceintes émettant le son ou utiliser les deux jours pour qu'ils émettent le son simultanément.

• Lorsque vous branchez un jeu d'enceintes au connecteur SPEAKERS A ou SPEAKERS B, ou lorsque vous branchez deux jeux d'enceintes aux deux connecteurs d'enceinte et que le son est émis par l'un des jeux d'enceintes, utilisez des enceintes dont l'impédance se trouve entre 4 et 16 ohms.
• Lorsque vous branchez des enceintes aux connecteurs SPEAKER A et SPEAKER B et que le son est émis par les deux jours simultanément, utilisez des enceintes dont l'impédance se situe entre 8 et 16 ohms.

Remarque :

Si le réglage des enceintes ou de la valeur d'impédance est incorrect, le circuit de protection intégré peut être activé, entraînant une interruption de l'émission sonore par les enceintes.

L'illustration ci-dessous indique la correspondance entre les enceintes et chaque paire de bornes.

Branchement des câbles d'enceinte

Dénudez environ 15 mm de gaine aux deux extrémités des câbles d'enceinte et torsadez les fils aussi fermement que possible.

Dévissez la vis de la borne.

Insérez la portion dénudée du fil aussi loin que possible dans l'ouverture.

Resserrez la vis de la borne.

• Lisez les instructions figurant dans le manuel des enceintes.
• Soyez attentif à la polarité des câbles d'enceinte. Reliez la borne de pôle positif (+) au pôle positif (+) de l'enceinte et la borne de pôle négatif (-) au pôle négatif (-) de l'enceinte. Une inversion de la polarité produit un déphasage qui diminue la qualité sonore.
• Évitez les câbles de longueur excessive et les câbles trop minces car cela pourrait affecter le son. Veillez en outre à ce que les fils ne court-circuitent pas les pôles positif et négatif. Sans cela, vous risquez d'endommager l'ampli-tuner.
• Ne branchez pas plus d'un fil à chaque borne d'enceinte.

Sans cela, vous risquez d'endommager l'ampli-tuner.

• Ne branchez pas une enceinte à plus d'une paire de bornes d'enceinte.

Cette section explique comment brancher l'antenne FM intérieure et l'antenne-cadre AM fournies. Vous apprendrez aussi comment brancher des antennes FM et AM extérieures disponibles dans le commerce.

L'ampli-tuner ne capte aucun signal radio si vous n'avez pas branché d'antenne. Veillez donc à brancher une antenne si vous comptez écouter la radio.

Branchement de l'antenne FM intérieure

L'antenne FM fournie est conçue exclusivement pour une utilisation intérieure.

Branchez l'antenne FM de la façon illustrée.

Modèle nord-américain

Autres modèles

Dès que l'ampli-tuner est prêt pour l'utilisation, recherchez une station FM et déterminez l'emplacement idéal de l'antenne FM en vous basant sur la qualité du signal reçu.

Fixez l'antenne FM au mur à l'aide de punaises.

Attention: veillez à ne pas vous blesser avec les punaises.

Si la réception FM laisse à désirer avec l'antenne FM intérieure, remplacez celle-ci par une antenne FM extérieure (voyez page 14).

Branchement de l'antenne-cadre AM

L'antenne-cadre AM fournie est conçue exclusivement pour une utilisation intérieure.

Assemblez l'antenne-cadre AM en insérant les languettes dans le socle.

Insérez les deux fils de l'antenne-cadre AM dans les bornes pour antenne AM comme indiqué.

(Cette antenne n'a pas de polarité. Vous pouvez donc brancher chaque fil dans une des deux bornes au choix.)

Vérifiez que les bornes à pouvoir sont bien en contact avec les fils et non avec leur gaine.

Dès que l'ampli-tuner est prêt pour l'utilisation, recherchez une station AM et déterminez l'emplacement idéal de l'antenne AM en vous basant sur la qualité du signal reçu.

Placez l'antenne aussi loin que possible de l'ampli-tuner, d'un téléviseur, de câbles d'enceinte et de cordons d'alimentation.

Si la réception AM laisse à désirer avec l'antenne-cadre AM, remplacez celle-ci par une antenne AM extérieure (voir page 14).

Branchement d'une antenne FM extérieure

Si la réception FM laisse à désirer avec l'antenne FM intérieure fournie, utilisez une antenne FM extérieure (disponible dans le commerce).

Remarques :

• Les antennes FM extérieures produisent une réception optimale en extérieur. Cependant, il suffit parfois de les installer dans un grenier pour obtenir une réception suffisante.
• Installez l'antenne FM extérieure en veillant à l'éloigner au maximum de grands immeubles. Il faut que l'antenne puisse recevoir correctement les ondes.
• Ne placez jamais l'antenne à proximité d'une source d'interférences (enseignes lumineuses, routes à circulation intense, etc.).
• Par mesure de sécurité, ne placez jamais d'antenne à proximité de lignes à haute tension ou d'appareils à haute tension.
• Une antenne extérieure doit être branchée à la terre conformément aux règlements en vigueur pour éviter les risques d'électrocution.

Utilisation d'un répartiteur d'antenne tv/fm

N'utilisez jamais la même antenne pour la réception de signaux FM et de programmes télévisés car cela pourrait conduire des interférences. Si toutefois le manque d'espace ne permet que cette solution, utilisez un répartiteur d'antenne TV/FM.

Branchement d'une antenne AM extérieure

Si l'antenne-cadre AM fournie ne suffit pas à obtenir une réception satisfaisante, vous pouvez ajouter une antenne AM extérieure.

Dans la mesure du possible, placez l'antenne AM extérieure en position horizontale et à l'air libre. Cependant, il suffit parfois de l'installer au-dessus d'une fenêtre pour obtenir une réception suffisante. Ne débranchez en aucun cas l'antenne-cadre AM.

Une antenne extérieure doit être branchée à la terre conformément aux règlements en vigueur pour éviter les risques d'électrocution.

Avant d'effectuer les branchements

• Consultez toujours les instructions d'utilisation de l'appareil que vous raccordez.
• Ne branchez pas le cordon d'alimentation sur la prise secteur avant d'avoir effectué correctement tous les branchements.
• Ne liez pas les câbles audio aux cordons d'alimentation ou aux câbles d'enceintes. Cela pourrait réduire la qualité sonore.
• Pour éviter des interférences, éloignez les câbles d'alimentation et d'enceintes de l'antenne du tuner.

Code de couleurs des prises RCA pour appareils

Les prises et fiches rouges correspondant à l'entrée ou à la sortie droite (cette prise s'appelle généralement « R »). Les prises et fiches blanches correspondant à l'entrée ou à la sortie gauche (cette prise s'appelle généralement « L »).

• Enforcez chaque fiche à fond pour obtenir un branchement fiable (des branchements lâches peuvent provoquer du bruit ou des dysfonctionnements).

Branchement d'une platine disque

Les prises d'entrée PHONO de l'ampli-tuner servent à brancher des platines disque à cartouches à aimant mobile (MM).

Utilisez un câble audio analogue pour brancher les prises PHONO L/R de l'ampli-tuner aux prises de sortie audio de la platine, comme indiqué sur la figure.

Remarques :

• Si la platine disque a un câble de terre, branchez-le à la borne GND de l'ampli-tuner. Avec certaines platines, le branchement d'un câble de terre peut causer un ronflement. Dans ce cas, débranchez-le.
• Si la platine a une cartouche de type MC (à bobine mobile), vous devez utiliser un préamplificateur phono MC du commerce. Dans ce cas, branchez la platine disque à l'entrée phono du préamplificateur et branchez la sortie phono du préamplificateur aux prises PHONO L/R de l'ampli-tuner.

Branchement d'un lecteur CD

Servez-vous d'un câble audio analogue pour relier les prises CD L/R de l'ampli-tuner aux prises de sortie audio analogique du lecteur CD, comme indiqué sur la figure.

Branchement d'un appareil d'enregistrement

Pour brancher les appareils d'enregistrement (platine cassette, enregistreur MD et enregistreur CD), utilisez un cable audio analogique pour relier les prises TAPE 1 ou 2 IN L/R de l'ampli-tuner aux prises de sortie audio analogique de la platine cassette et utilisez un autre cable audio analogique pour relier les prises TAPE 1 ou 2 OUT L/R de l'ampli-tuner aux prises d'entrée audio analogique de la platine cassette.

Pour surveiller le son enregistré, utilisez les prises TAPE 2 pour brancher un enregistreur.

Branchement d'un dock remote interactive (RI Dock)

Servez-vous d'un câble audio analogue pour relier les prises TAPE 1 IN L/R aux prises de sortie audio analogique du RI Dock. Utilisez ensuite un câble RI pour brancher la prise RI de l'ampli-tuner à la prise RI du RI Dock, comme indiqué sur la figure.

Quand vous avez remplacé le nom d'affichage d'entrée par « HDD », vous pouvez piloter le RI Dock au moyen de la télécommande fournie avec l'ampli-tuner (voir page 19).

Remarque :

Si vous utilisez le dock Remote Interactive Onkyo (DS-A1), basculez l'interrupteur RI MODE placé sous l'appareil sur « HDD »

Branchement d'un lecteur DVD

Seule l'entrée audio du lecteur DVD peut être reçue. L'entrée vidéo du lecteur DVD doit être branchée directement au téléviseur.

Servez-vous d'un câble audio analogue pour relier les prises LINE 1/DVD IN L/R aux prises de sortie audio analogique du lecteur DVD.

Branchement d'un téléviseur ou d'un autre appareil avec une sortie audio

Servez-vous d'un câble audio analogue pour relier les prises LINE 1/DVD IN L/R ou LINE 2 IN L/R aux prises de sortie audio analogue de l'appareil branché.

Quand vous connectez un magnétoscope, l'entrée vidéo depuis le magnétoscope doit être directement envoyée à la TV.

Branchement d'appareils r

Si vous branchez d'autres appareils Onkyo à l'ampli-tuner avec les câbles RI et audio adaptations, vous pouvez utiliser les fonctions système ci-après. Les câbles RI sont des câbles spéciaux réservés à l'utilisation avec des produits Onkyo (aucun câble RI n'est fourni avec l'ampli-tuner).

Mise sous tension automatique

Quand vous mettez l'appareil sous tension ou lancez la lecture sur un appareil branché à l'ampli-tuner, l'ampli-tuner s'allume automatiquement. Quand vous mettez l'ampli-tuner en veille, tous les appareils branchés se mettent également en veille (pour ce faire, l'interrupteur POWER de l'ampli-tuner doit être sur la position ON).

Choix automatique de la source d'entrée

Quand vous lancez la lecture sur un appareil audio branché via Rl, l'ampli-tuner sélectionne automatiquement l'appareil en question comme source d'entrée.

Fonctionnement avec la télécommande

Vous pouvez piloter tous les appareils de votre système à l'aide de la télécommande de l'ampli-tuner. Voir pages 10-11 pour plus d'informations.

Le branchement RI (« Remote Interactive ») permet de piloter d'autres appareils Onkyo compatibles RI (lecteur CD, RI Dock, etc.) avec la télécommande de l'ampli-tuner.

• Pour utiliser le RI, vous devez effectuer un branchement analogique entre l'ampli-tuner et chaque appareil audio.

Remarques :

• Enforcez chaque fiche à fond dans la prise pour obtenir un branchement fiable.
• Utilisez exclusivement des câbles R1 spéciaux pour les branchements R1 (aucun câble R1 n'est fourni avec l'ampli-tuner).
• Les prises R1 doivent uniquement être branchées à des appareils Onkyo. Si vous les branchez à des appareils d'autres marques, elles risquent de causer un dysfonctionnement de l'ampli-tuner.
• Certains appareils n'offrent pas toutes les fonctions R1. Pour plus d'informations, consultez les modes d'emploi fournis avec les autres appareils Onkyo.

Alimenter d'autres éléments avec les prises en face arrêté

L'ampli-tuner comporte une ou plusieurs prises de courant en face arrêté qui permettent de brancher le cordon d'alimentation d'autres éléments que vous comptez utiliser avec l'ampli-tuner. Vous pouvez laisser ces éléments sous tension car ils sont automatiquement activés et coupés respectivement quand vous mettez l'ampli-tuner sous tension ou quand vous activez son mode de veille.

Attention :

• Vérifiez que la capacité totale des éléments branchés aux prises AC OUTLETS ne dépasse pas la capacité spécifique (TOTAL 120 W, par exemple).

Remarques :

• Branchez les éléments d'Onkyo dotés de prises R à une prise de courant murale.
• Le nombre, la forme et la capacité totale des prises AC OUTLETS dépendent du pays où vous avez acheté l'ampli-tuner.

Branchement du câble d'alimentation

• Branchez le cordon d'alimentation de l'ampli-tuner sur une prise secteur appropriée.

Remarques :

• Avant de brancher le cordon d'alimentation au secteur, branchez tous les appareils AV et les enceintes.
• La baisse de tension momentanée produite quand vous mettez l'ampli-tuner sous tension pourrait affecter d'autres appareils électriques. Si cela pose problème, branchez l'ampli-tuner à un autre circuit.

Mise sous tension et en veille

Ampli-tuner

ON/STANDBY

Télécommande

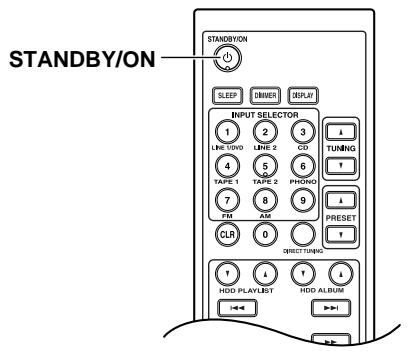

STANDBY/ON

Presse le bouton [ON/STANDBY].

Vous pouvez également presser le bouton [STANDBY/ON] de la télécommande.

L'ampli-tuner et l'écran s'allument et le témoin STANDBY s'éteint.

Pour permettre l'ampli-tuner hors tension, pressez le bouton [ON/STANDBY] ou le bouton [STANDBY/ON] de la télécommande. L'ampli-tuner passe alors en mode de veille. Pour éviter toute surprise retentissante lorsque vous rallumerez votre ampli-tuner, assurez-vous que vous avez baissé le volume avant de le mettre hors-tension.

Modification de l'écran d'entrée

Vous pouvez remplacer le nom d'affichage d'entrée par « HDD ». Quand le nom d'affichage d'entrée a été remplacé par « HDD » pour TAPE 1, le nom d'affichage de l'autre bouton ne peut pas être remplacé par « HDD »

Après avoir remplacé le nom d'affichage d'entrée par « HDD », vous pouvez piloter le dock RI au moyen de la télécommande fournie avec l'ampli-tuner (voir pages 10-11).

Pressez le bouton de sélection d'entrée correspondant.

Le nom d'entrée sélectionné apparait à l'écran.

Pressez le bouton de sélection d'entrée sélection dans l'étape 1 ci-dessus et maintenez-le enfoncé pendant environ 3 secondes pour remplacer le nom d'affichage par « HDD »

1 Ampli-tuner Télécommande	Pressez le bouton de sélection d'entrée pour sélectionner l'appareil que vous souhaitez écouter.
2 Ampli-tuner SPEAKERS A SPEAKERS B	Servez-vous des boutons [SPEAKERS A] et [SPEAKERS B] sur l'ampli-tuner pour sélectionner l'enceinte que vous souhaitez utiliser. Les tímoins des enceintes A et B indiquent si les produits d'enceintes sont en marche ou à l'arrêt. A B Témoins
3	Lancez la lecture sur l'appareil sélectionné.
4 Ampli-tuner Télécommande	Pour régler le volume, utilisez le bouton [MASTER VOLUME] de l'ampli-tuner, ou les boutons de réglage du volume [▲]/[▼] de la télécommande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans le sens inverse pour le baisser.

(Uniquement à l'exception du modèle européen)

Mise en sourdine du son de l'ampli-tuner (télécommande uniquement)

Cette fonction permet de couper temporairement le son de l'ampli-tuner.

1 Telekommande

Pressez le bouton [MUTING] de la télécommande.

L'ampli-tuner est mis en sourdine. Pour désactiver la mise en sourdine de l'ampli-tuner, pressez à nouveau le bouton [MUTING].

Remarque :

La fonction de mise en sourdine est annulée si les boutons VOLUME de la télécommande sont pressés ou si l'ampli-tuner est mis en veille.

Utilisation d'un casque

Vous pouvez brancher un casque stéréo (fiche 1 / 4'') à la prise PHONES de l'ampli-tuner pour une écoute en privé.

Remarques :

• Régalez le volume à la valeur minimum avant de brancher le casque.
• Le son émis par les enceintes est coupé même quand la fiche du casque est introduite dans la prise PHONES. Pour couper le son émis par les enceintes, utilisez les interrupteurs SPEAKERS A et SPEAKERS B.

Réglage de la luminosité de l'écran

Cette fonction vous permet de régler la luminosité de l'écran.

Ampli-tuner

Telecommande

Presse le bouton [DIMMER] de la télécommande à plusieurs reprises pour sélectionner : dim, dimmer, ou luminosité normale.

Vous pouvez également utiliser le bouton [DIMMER] sur l'ampli-tuner (à l'exception du modèle européen).

Utilisation de la minuterie (sleep timer) (télécommande uniquement)

La déactivation permet de mettre automatiquement l'ampli-tuner hors tension après une période donnée.

1 Telecommande

Presse le bouton [SLEEP] de la télécommande à plusieurs reprises pour sélectionner la durée de la minuterie.

La minuterie peut être réglée entre 90 et 10 minutes par intervalles de 10 minutes.

Quand vous définissez une durée pour la minuterie, le témoin SLEEP apparait à l'écran, comme indiqué sur la figure. L'écran affiche la durée pendant environ 5 secondes avant de retourner à l'affichage précédent.

Témoin SLEEP

Pour désactiver la minuterie, pressez le bouton [SLEEP] jusqu'à ce que le voyant SLEEP disparaisse.

Pour vérifier la durée restante, pressez le bouton [SLEEP]. Si vous pressez [SLEEP] tant que le délai est affiché, la durée est raccourcie de 10 minutes.

Cette section explique les fonctions pouvant être utilisées avec toutes les sources d'entrée.

Réglage des graves

Le bouton BASS règle les graves. Tournez-le vers le haut pour augmenter les graves. Tournez-le vers le bas pour réduire les graves. En règle générale, il devrait être réglé au milieu.

Réglage des aigus

Le bouton TREBLE règle les aigus. Tournez-le vers le haut pour augmenter les aigus. Tournez-le vers le bas pour réduire les aigus. En règle générale, il devrait être réglé au milieu.

Ajustement de la balance

Le bouton BALANCE est utilisé pour régler le niveau du volume relatif des systèmes d'enceinte et des casques entre la gauche et la droite.

Les législations en matière de copyright interdisent toute utilisation sortant du cadre privé d'enregistrements d'œuvres protégées par des droits d'auteur sans le consentement préalable!

Cette section explique comment enregistrer la source d'entrée sélectionnée sur un appareil capable d'enregistrer.

Enregistrement de la source d'entrée

Vous pouvez enregistrer un signal audio sur un appareil d'enregistrement branché aux prises TAPE 1 OUT ou TAPE 2 OUT.

Lorsque vous enregistrez un signal audio sur un appareil d'enregistrement branché aux prises TAPE 2 OUT, vous pouvez surveiller le son enregistré. Pour de plus amples détails, consultez la section "Surveillance du son enregistré" ci-dessous.

Lorsque vous souhaitez enregistrer l'entrée avec les prises TAPE 2 IN, vous ne pouvez pas enregistrer le son sur un appareil d'enregistrement branché sur les prises TAPE 1 OUT.

1	Préparez l'enregistreur : • Réglez l'enregistreur de façon à ce qu'il soit préts à enregistrer. • Si nécessaire, réglez le niveau d'enregistrement sur l'enregistreur. • Consultez le manuel de l'enregistreur pour plus d'informations.
2	Utilisez un autre bouton de selection d'entrée que « TAPE 2 MONITOR » pour sélectionner l'appareil depuis lequel vous souhaitez enregistrer.
3	Lancez la lecture de l'appareil sélectionné au point 1. Remarque : • Si vous désisissez une autre source d'entrée pendant l'enregistrement, c'est la nouvelle source d'entrée qui est enregistrée.

Remarque :

Le volume, la balance, la mise en sourdine et le correcteur de tonalité n'ont aucune effet sur le signal enregistré.

Surveillance du son enregistré

Lorsque vous enregistrez un signal audio sur un appareil d'enregistrement branché aux prises TAPE 2 OUT, vous pouvez surveiller le son enregistré. La fonction de surveillance du son enregistré vous permet de comparer les sons en basculant la sortie entre le son avant et après l'enregistrement.

TAPE 2 MONITOR

La pression de la touche TAPE 2 MONITOR active l'affichage du message "T2 MONITOR OFF". Maintenez la touche enfoncée pendant l'affichage du message et relâchez-la dès que le message "T2 MONITOR ON." apparait.

Sur l'afficheur, à côté du nom de la source d'entrée apparaitra le message “>T-2 ON”. Toutefois, si vous avez sélectionné un tuner comme source d'entrée, seul le symbole “>” apparaitra.

T2 MONITOR OFF

T2 MONITOR ON

Suivez la même procédure pour désactiver la fonction de surveillance du son.

Le flux du signal lors de la surveillance du son enregistré

Ampli-tuner

Le flux du signal lors de la surveillance du son avant l'enregistrement

Ampli-tuner

Réglage de l'intervalle de fréquences AM (pas en amérique du nord et en europe)

Vous devez désigner l'intervalle de fréquences AM de votre région. Si vous modifiez ce paramètre, toutes les stations radio mémorisées sont effacées.

Utilisez l'ampli-tuner pour exécuter la procédure ci-dessous.

Maintenez le bouton [AM] enfoncé et pressez le bouton [TUNING mode].

Pressez le bouton [TUNING MODE] pour commuter le réglage d'intervalle de fréquences entre « 10 kHz » et « 9 kHz »

Quand l'intervalle de fréquence souhaité est affiché, relâchez le bouton [AM].

Écoute de stations am/fm

Grâce au tuner intégré, vous pouvez écouter les stations radio AM et FM.

Choisissez « AM » ou « FM » avec le bouton [FM] ou [AM].

Dans cet exemple, la bande FM a été sélectionnée.

(L'affichage est différent en fonction du pays.)

Recherche automatique des stations Pour activer ce mode, pressez le bouton [TUNING MODE] pour allumer le témoin « AUTO ». Dans ce mode, vous captez la diffusion en stéreo.

Recherche manuelle des stations Pour activer ce mode, pressez le bouton [TUNING MODE] pour éteindre le témoin « AUTO ». Dans ce mode, vous captez la diffusion en mono.

Pressez le bouton TUNING [DOWN] ou [UP].

Vous pouvez également utiliser les boutons TUNING [] / [] de la télécommande pour régler la radio.

Recherche automatique des stations La recherche s'interrompt dès qu'une station a été trouvée.

Recherche manuelle des stations La fréquence cesse de changer dès que vous relâchez le bouton.

Pressez plusieurs fois les boutons pour changer la fréquence par tranches.

Recherche des stations par fréquence

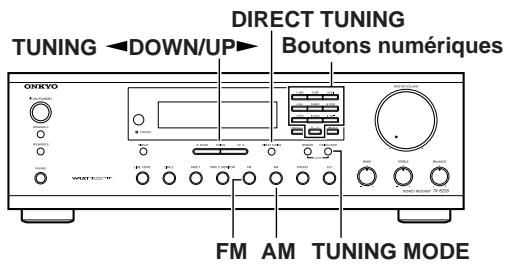

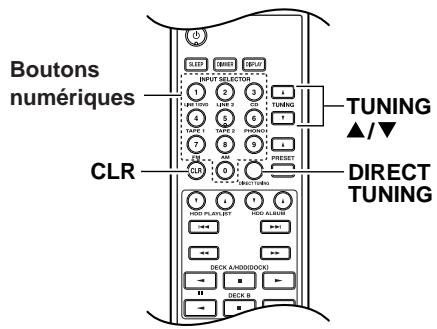

Vous pouvez également rechercher les stations AM et FM en entrant directement la fréquence souhaitée.

Mémorisation de stations am/fm

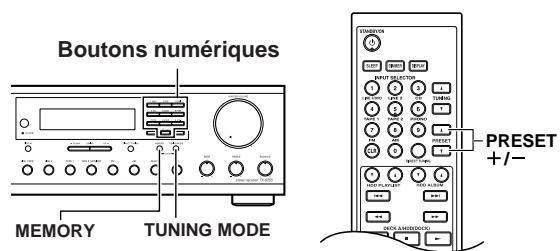

Vous pouvez enregistrer jusqu'à 40 de vos radios AM/FM préférences.

1	Recherche la station AM/FM que vous souhaitez@mémoriser.
2 Ampli-tuner MEMORY	Pressez le bouton [MEMORY]. Le tímein MEMORY s'affiche et le numéro de la mémoire clignote.
3 Ampli-tuner 1 ABC 2DEF 3 GH 4 JKL 5 MNO 6 PQR 7 STU 8 VXX 9 YZ	Tant que le tímein MEMORY est affchéé (environ 8 secondes), vous pouvez utiliser les boutons numériques sur l'ampli-tuner pour sélectionner un numéro de mémorisation entre 1 et 40.

4 Ampli-tuner MEMORY

Pressez le bouton [MEMORY] pour mémoriser la station ou le canal. La station ou le canal sont mémorisés et le numéro de la mémorisation)cesse de clignoter. Répétez cette procédure pour toutes les stations AM/FM que vous souhaitez mémoriser.

Sélection des stations ou canaux mémorisés

1 Ampli-tuner 1 ABC 2 DEF 3 GH4 7.5TU 8 WEA 4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4-4- Télécommande PRESET Y

Effacement d'une station ou d'un canal mémorisé

1	Choisissez la station ou le canal mémorisé à effacer. Consultez le paragraphe précédent.
2Ampli-tuner	Maintenez le bouton [MEMORY],enforcé en pressant le bouton[TUNING MODE].La station ou le canal mémorisé choisi est effacé et son numéro disparait de l'écran.

Sur le modele nord-américain, la fréquence change par pas de 0,2 MHz sur la bande FM et de 10kHz sur la bande AM. Sur les autres modèles, elle change par pas de 0,05 MHz sur la bande FM et de 9kHz (ou 10kHz ) sur la bande AM.

Quand une station est trouvée, le témoin TUNED apparait. Quand une station FM stéreo est trouvée, le témoin FM STEREO apparait également.

Réception d'une station FM stéréo faible

Si le signal d'une station FM stéreo est faible, il est possible que le tuner ne puisse pas la capter correctement. Dans ce cas, activez le mode de recherche manuelle et écoutez la station en mono.

RDS (modèles européens uniquely)

La fonction RDS n'est disponible que sur les modèles européens et ne peut être utilisée que dans les régions où des signaux RDS sont émis.

Quand une station RDS est trouvée, le témoin RDS apparait.

Qu'est-ce que « RDS » ?

RDS est l'acronyme de Radio Data System, un système de transmission de données des signaux radio FM. Il a été développé par l'Union Européenne de Radio-Télévision (UER) et est disponible dans la plupart des pays européens. De nombreuses stations FM s'en servent. Outre l'affichage d'informations, RDS vous permet aussi de tracer des stations radio par type (infos, sport, rock, etc.).

L'amplificateur-tuner reconnaît quatre types d'informations RDS:

PS (programme service)

Si vous écoutez un canal RDS émettant des signaux PS, le nom de la station apparait. Pressez le bouton [DISPLAY] pour afficher la fréquence pendant 3 secondes.

RT (radio text)

Quand l'appareil capte une station RDS diffusant des informations RT, le texte s'affiche à l'écran (voir page 28).

PTY (program type)

Cette fonction permet de rechercher des stations radio RDS par type (voir page 28).

Cette fonction permet de rechercher des stations radio RDS diffusant des informations sur la circulation (voir page 28).

Remarques :

• Dans certains cas, les caractères affichés sur l'amplificateur peuvent différer de ceux transmis par la station de radio. Des caractères inattendus peuvent apparaître à la réception de caractères non reconnus. Il ne s'agit pas d'un dysfonctionnement.
• Si le signal d'une station RDS est faible, les données RDS peuvent apparaître par intermittence ou pas du tout.

Type	Écran
Aucun	NONE
Actualités	NEWS
Affaires courantes	AFFAIRS
Informations	INFO
Sport	SPORT
Education	EDUCATE
Art dramatique	DRAMA
Culture	CULTURE
Science et technologie	SCIENCE
Divers	VARIED
Musique pop	POP M
Musique rock	ROCK M
Variétés	EASY M
Musique classique facile	LIGHT M
Musique classique	CLASSICS
Autres musiques	OTHER M
Météo	WEATHER
Finance	FINANCE
Programmes pour enfants	CHILDREN
Affaires sociales	SOCIAL
Religion	RELIGION
Ligne ouverte	PHONE IN
Voyages	TRAVEL
Loisirs	LEISURE
Jazz	JAZZ
Musique country	COUNTRY
Musique nationale	NATION M
Ancienne musique populaire	OLDIES
Musiquefolklorique	FOLK M
Documentaires	DOCUMENT
Testalarme	TEST
Alarme	ALARM

Affichage d'informations radio (RT)

Quand l'appareil capte une station RDS diffusant des informations RT, le texte s'affiche à l'écran.

Presse une fois le bouton [RT/PTY/TP].

Les informations RT défilent à l'écran.

Remarques :

• Le message « Waiting » apparait lorsque l'amplificateur attend des informations RT.
• Si le message « No Text Data » apparait à l'écran, il n'y a pas d'informations RT disponibles.

Recherche de stations par type (PTY)

Vous pouvez chercher des stations par type.

Utilisez le bouton de sélection d'entrée [FM].

Presse deux fois le bouton [RT/PTY/TP].

Le type de programme en cours s'affiche à l'écran.

Utilisez les boutons TUNING

[DOWN]/[UP] pour sélectionner le type de programme que vous souhaitez utiliser.

Consultez le tableau à la page 27.

Pour lancer la recherche, pressez [SCAN].

L'ampli-tuner cherche jusqu'à ce qu'il trouve une station du type spécifié ; il s'arrête alors brièvement avant de poursuivre la recherche.

Si aucune station n'est détectée, le message « Not Found » apparait.

Écoute des informations sur la circulation (TP)

Vous souspouces researcher les stations diffusant des informations sur la circulation routière.

Utilisez le bouton de sélection d'entrée [FM].

Quand l'appareil capte une station diffusant des informations TP (Traffic Program), « [TP] » s'affiche à l'écran et vous entendez automatiquement les informations sur la circulation dès leur diffusion. Si « TP » apparait sans crochets, cela signifie que la station n'est pas en train d'émettre des informations sur la circulation (TP).

Pour localiser une station qui émet des informations TP, pressez [SCAN].

L'ampli-tuner effectue une recherche jusqu'à ce qu'il trouve une station émettant des informations TP. Si aucune station n'est détectée, le message « Not Found » apparait.

Appellation des canaux mémorisés (à l'exception du modèle européen)

À la réception d'une station mémorisée FM ou AM, au maximum 8 caractères (lettres, chiffres et certains symboles) peuvent être mémorisés, par exemple pour indiquer le nom de la station.

Vous pouvez attribuer un nom à la station RDS (pour le modèle européen).

Caractères pouvant être utilisés : A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1234567890-

Remarque: indique un espace.

Saisie d'un nom

Par exemple, admettons qu'une station FM dont la fréquence est 89,50 MHz est mémorisée sous le numéro 2 et porte le nom « ONKYO »

1	Sélectionnez le canal mérisé souhaité. (Consultez « Sélection des stations ou canaux méorisés » page 26.)
2 A l'exception du modèle européen CHARACTER	Pressez le bouton [CHARACTER] sur la face avant de l'appareil. La fréquence affichée à l'écran disparaît et le curseur clignote ( ).
3 A l'exception du modèle européen 5 MNO	Continuez à presser le bouton [5MNO] jusqu'à ce que « O » s'affiche. A chaque fois que vous pressez le bouton, le caractère qui apparaît à l'écran change dans l'ordre suivant : 5 → M → N → O → 5... Si vous ne pressez aucun bouton pendant une seconde, le curseur passag automatiquement à la position suivante.
4	Continuez à pressez les boutons pour entrer les caractères souhaités. Pour entrer N, pressez le bouton [5MNO]. Pour entrer K, pressez le bouton [4JKL]. Pour entrer Y, pressez le bouton [9YZ-].

5 CHARACTER

Pressez le bouton [CHARACTER] pour+mémoriser les caractères entrés. Si vous ne pressez aucun bouton pendant 16 secondes, l'opération s'interrrompt automatiquement.

Remarque: Pressez le bouton [DISPLAY] pour vérifier la fréquence lorsqu vous entrez les caractères.

Correction d'un caractère
1	Sélectionnez la station souhaiétée. (Consultez « Sélection des stations ou canaux mémorisés » page 26.)
2	Presse le bouton [CHARACTER]. Le premier caractère et le curseur clignotent en alternance.
3	Presse le bouton TUNING [↓DOWN] ou [UP ▷] pour déplacer le curseur sous le caractère que vous souhaitez modifier. Le curseur se déplace vers la droite lorsque vous pressez le bouton [UP ▷] et vers la gauche lorsque vous pressez le bouton [↓DOWN]. Effacement de tous les caractères Presse le bouton [DIRECT TUNING].
4	Entrez le caractère désiré. Le caractère précédent est replacé par le nouveau caractère.
5	Presse le bouton [CHARACTER].

Branchement d'appareils n'était pas atteints par les signaux de la télécommande (IR IN/OUT)

Pour commander l'ampli-tuner au moyen de la télécommande à partir d'un point éloigné, vous devez vous procurer un kit multiroom (vendu séparément) du type créé ci-dessous :

• Systèmes de distribution et de commande Multiroom A/V comme ceux de Niles et Xantech
• Xantech est une marque déposée de Xantech Corporation.
• Niles est une marque déposée de Niles Audio Corporation.

Exemple pour la pièce principale

Si l'ampli-tuner est placé dans un meuble stéreo ou tout autre meuble fermé dans lequel les rayons infrarouges de la télécommande ne peuvent pénétrer, il est impossible d'utiliser la télécommande. Dans ce cas, il est nécessaire d'installer un capteur infrarouge à l'extérieur du meuble pour capter les rayons infrarouges de la télécommande.

Exemple pour la zone distante

L'entrée IR IN vous permet de commander l'ampli-tuner depuis la zone distante au moyen de la télécommande, même si la zone distante est située à l'opposé du BATIMENT de la zone principale. Ci-dessous figure le schéma de branchement pour la zone distante.

Branchements du capteur

Quand vous placez le récepteur IR dans la pièce principale, branchez le câble du boîtier de raccordement sur la borne IR IN.

Effectuez le branchement comme indiqué ci-après. Ne branchez pas d'appareil sur la prise d'alimentation tant que tous les branchements n'ont pas été effectués.

depuis le boîtier de connexion

Disposition efficace du capteur

Dans ce cas, il est nécessaire de se procurer un émetteur IR. Branchez la mini-fiche de l'émetteur IR à la borne IR OUT de l'ampli-tuner, puis placez l'émetteur IR sur le capteur infrarouge de l'appareil ou en face du capteur. Une fois l'émetteur IR branché, seule l'entrée de signal vers la borne IR IN est transmise à la borne IR OUT. L'entrée de signal de capteur infrarouge à l'avant de l'ampli-tuner n'est pas transmise à la borne IR OUT.

Branchements du capteur

Quand vous placez le récepteur IR dans la pièce principale, branchez le câble du boîtier de raccordement sur la borne IR OUT.

Si vous rencontrez des problèmes pendant l'utilisation de l'ampli-tuner, cherchez-en la solution dans cette section.

Si cela ne permet pas de résoudre le problème, tentez de réinitialiser l'ampli-tuner avant de contacter votre revendeur Onkyo.

Pour rétablir les réglages d'usine de l'ampli-tuner, mettez-le sous tension et maintenez le bouton [LINE 2] enfoncé en pressant le bouton [ON/STANDBY].

« Clear » apparaît à l'écran et l'ampli-tuner passe en mode de veille.

La réinitialisation de l'ampli-tuner supprime les stations radio mémorisées et les réglages personnalisés.

Impossible de mettre l'ampli-tuner sous tension

• Vérifiez que le cordon d'alimentation est correctement branché à la prise murale.
• Débranchez le cordon d'alimentation de la prise murale et attendez au moins 5 secondes avant de le rebrancher.

L'indicateur standby clignote

• Le circuit de protection de l'amplificateur est activé. Débranchez immédiatement le cordon d'alimentation de la prise murale. Débranchez tous les câbles d'enceinte et sources d'entrée et laissez l'ampli-tuner débranché pendant une heure. Rebranchez ensuite le cordon d'alimentation et pressez à nouveau le bouton [ON/STANDBY]. Si cela ne permet pas de résoudre le problème, contactez votre revendeur Onkyo.

Le son est très bas ou inaudible

• Vérifiez que le jeu d'enceinte A ou B est en marche (page 20).
• Vérifiez que toutes les fiches audio sont bien branchées à fond (pages 12 - 18).
• Vérifiez que la polarité des câbles d'enceintes est correcte et que les portions de fil dénudées sont bien en contact avec la partie métallique de chaque borne d'enceinte (page 12).
• Vérifiez si les cables des enceintes ne produisent pas de court-circuit.
• Vérifiez que les entrées et sorties de tous les appareils sont correctement branchées.
• Vérifiez que vous avez besoin de la source d'entrée correcte (page 20).
• Si le témoin MUTING est affiché à l'écran, pressez le bouton [MUTING] de la télécommande pour désactiver la mise en sourdine de l'ampli-tuner (page 21).
• Si votre platine disque n'est pas équipée d'un préampli phono intégré, vous devez en brancher un entre la platine et l'ampli-tuner. Si votre platine disque fonctionne avec une cartouche MC, utilisez un préampli MC ou un transformateur MC et un préampli phono.

Bruit audible

• N'attachez pas les câbles audio avec les cordons d'alimentation ni les câbles d'enceintes dans un même faisceau car cela pourrait nuire à la qualité du son.
• Un câble audio peut capter des interférences. Changez la position des câbles.

La réception est parasitée, la réception FM stéreo est mauvaise, ou le témoin FM STEREO ne s'affiche pas

• Déplacez votre ANTENNE.
• Éloignez l'ampli-tuner de votre téléviseur ou ordinateur.
• Écoutez la station en mono (page 26).
• Pendant l'écoute d'une station AM, l'utilisation de la télécommande peut produire du bruit.
• Le passage de véhicules ou d'avions peut produire des interférences.
• Les murs en béton affaiblissant les signaux radio-captés.
• Si vous n'arrivez pas à améliorer la réception, installez une antenne extérieure.

La télécommande ne fonctionne pas

• Vérifiez que les piles sont installées conformément aux indications de polarité (page 5).
• Installez des piles neuves. Ne mélangez jamais des piles neuves avec des piles usagées, ni des types de piles différents (page 5).
• Vérifiez que la télécommande n'est pas trop éloignée de l'ampli-tuner et qu'il n'y a pas d'obstacle entre la télécommande et le capteur de télécommande de l'ampli-tuner (page 11).
• Veillez à ce que l'ampli-tuner ne soit pas exposé aux rayons directs du soleil ou à des lumières fluorescentes. Déplacez-le si nécessaire (page 11).

Impossible de piloter d'autres appareils

• Si vous avez branché un dock Remote Interactive DS-A1 de Onkyo compatible (RI) aux prises TAPE 1 sur l'ampli-tuner, vous nevez régler l'affichage d'entrée sur HDD pour que votre télécommande fonctionne correctement (voir page 19).
• S'il s'agit d'un appareil Onkyo, vérifie que le cable RI et le cable audio analogique sont correctement branchés. La seule connexion du cable RI ne permet pas le pilotage (page 17).
• Avec certains appareils, certains boutons ne fonctionnent pas normalement, voire pas du tout.
• Pour piloter un appareil Onkyo branché via RI, pointez la télécommande vers l'ampli-tuner.

Impossible d'enregistrer

• Sur votre enregistrure, vérifiez que la source d'entrée sélectionnée est correcte.
• Pour éviter les boucles du signal et l'endommagement de l'ampli-tuner, les signaux d'entrée ne sont pas transmis aux sorties avec le même nom (p. ex., TAPE IN à TAPE OUT).

Les fonctions RI ne fonctionnent pas

• Pour utiliser RI, vous devez effectuer un branchement RI et un branchement audio analogue (RCA) entre l'appareil et l'ampli-tuner, même si le branchement est numérique (page 17).

L'ampli-tuner comporte un microprocesseur pour le traitement du signal et les fonctions de pilotage. Dans des cas rarissimes, la présence de fortes interférences, de bruit d'une source externe ou d'électricité statique peut bloquer le microprocesseur. Si vous rencontrez ce phénomène exceptionnel, débranchez le cordon d'alimentation de la prise secteur, attendez au moins cinq secondes et rebranchez l'appareil au secteur.

Onkyo décline toute responsabilité pour des dommages (notamment les coûts de location de CD) résultant d'un enregistrement raté suite à un dysfonctionnement de l'appareil. Avant d'enregistrer des données importantes, vérifie que l'enregistreur fonctionne correctement.

Avant de débrancher le cordon d'alimentation de la prise murale, veillez à mettre l'ampli-tuner en mode de veille.

Sauvegarde des réglages

L'ampli-tuner contient un système de sauvegarde des réglages sans pile qui conserve les stations radio mémorisées et d'autres réglages quand vous mettez l'appareil hors tension ou si vous le débranchez du secteur. Bien que ce système ne requière aucune pile, il faut brancher l'ampli-tuner au secteur pour recharger la batterie du système de sauvegarde. Quand elle est entièrement chargée, l'ampli-tuner conserve les réglages mémorisés pendant plusieurs semaines. Cette durée sera toutefois plus courte dans un climat humide.

Section amplificateur

Puisance de sortie spécifique (FTC) (Amérique du Nord)
Tous les canaux :	50 watts minimum de courant continu par canal, charges 8 ohm, 2 canaux de 20 Hz à 20 kHz, avec une distorsion harmonique maximale de 0,08 %
Puisance de sortie spécifique (IEC) (Europe et Australia)
	2 canaux × 90 W à 4 ohms, 1 kHz, 1 canaux
Puisance de sortie maximale (JEITA) (Asie)
	90 W à 4 ohms, 1 kHz, 2 canaux
Puisance dynamique
Amérique du Nord :	135 W + 135 W (2 Ω)
	105 W + 105 W (4 Ω)
	70 W + 70 W (8 Ω)
Europe et Australie :	110 W + 110 W (2 Ω)
	90 W + 90 W (4 Ω)
	55 W + 55 W (8 Ω)
Distorsion harmonique totale (DHT)	0,08 % (à la puissance spécifique)/ 0,08 % (1 kHz, 1 W)
Facteur d'atténuation	60 (avant, 1 kHz, 8 Ω)
Sensibilité d'entrée et impédance	150 mV/ 50 kΩ (LINE)
	2,5 mV/ 50 kΩ (PHONO MM)
Niveau de sortie et impédance	150 mV/ 2,2 kΩ (REC OUT)
Réponse en fréquence	10 Hz–100 kHz/+1 dB–3 dB (CD)
Réglage de timbre	±10 dB, 100 Hz (BASS)
	±10 dB, 10 kHz (TREBLE)
Rapport signal/bruit	100 dB (LINE, IHF-A)
	80 dB (PHONO, IHF-A)
Impédance des enceintes 4 Ω–16 Ω

Section tuner

Plage de fréquence de syntonisation

Amérique du Nord: 87,5 MHz-107,9 MHz Autres: 87,5 MHz-108,0 MHz

Plage de fréquence de syntonisation

Amérique du Nord: 530kHz - 1710kHz Autres: 522kHz - 1611kHz

Canalprogramme 40

Caractéristiques générales

Alimentation	Amérique du Nord : CA 120 V, 60 Hz Europe : CA 230-240 V, 50 Hz Autres : CA 230-240 V, 50Hz
Consummation	Amérique du Nord : 2,1 A Europe : 180 W Autres : 180 W
Consummation en état de veille	Amérique du Nord : 0,2 W Autres : 0,3 W
Dimensions (L × H × P)	435 × 149 × 340 mm 17-1/8" × 5-7/8" × 13-3/8"
Poids	7,5 kg 16,5 lbs
■ Entrées audio
Entrées analogiques	PHONO, CD, TAPE 1, TAPE 2, LINE 1, LINE 2
■ Sorties audio
Sorties analogiques	TAPE 1, TAPE 2
Sorties pour enceintes	SPEAKERS A SPEAKERS B
Prise pour casque d'écoute	1
Entrée / sortie IR	1/1
Les specifications et caractéristiques sont susceptibles d'être modifiées sans préavis.
