PA-MC 5501 & PA-MC5501 - Amplificateur multicanal ONKYO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Amplificateur de puissance multicanal
Caractéristiques techniques principales	Amplification de 5 canaux, technologie de classe D
Alimentation électrique	AC 230V, 50/60Hz
Dimensions approximatives	430 mm x 150 mm x 400 mm
Poids	10 kg
Compatibilités	Compatible avec les systèmes audio ONKYO et autres équipements audio
Puissance	100 W par canal (8 ohms)
Fonctions principales	Amplification audio, traitement du signal numérique, connectivité audio
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente ONKYO
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de sécurité fournies
Informations générales	Idéal pour les installations home cinéma et les systèmes audio haut de gamme

FOIRE AUX QUESTIONS - PA-MC 5501 & PA-MC5501 ONKYO

Comment connecter l'ONKYO PA-MC 5501 à mon système audio ?

Pour connecter l'ONKYO PA-MC 5501, utilisez des câbles RCA pour relier les sorties audio de votre préamplificateur aux entrées du PA-MC 5501. Assurez-vous que l'amplificateur est éteint lors de la connexion.

Quel est la puissance de sortie de l'ONKYO PA-MC 5501 ?

L'ONKYO PA-MC 5501 a une puissance de sortie de 150 watts par canal sous une impédance de 8 ohms.

L'ONKYO PA-MC 5501 peut-il être utilisé avec des enceintes de 4 ohms ?

Oui, l'ONKYO PA-MC 5501 peut être utilisé avec des enceintes de 4 ohms, mais il est recommandé de vérifier la température et la charge pour éviter une surcharge.

Comment régler le volume de l'ONKYO PA-MC 5501 ?

Le volume de l'ONKYO PA-MC 5501 peut être réglé à l'aide du potentiomètre de volume situé à l'avant de l'appareil. Assurez-vous d'ajuster le volume progressivement pour éviter d'endommager vos enceintes.

Que faire si l'ONKYO PA-MC 5501 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, consultez le service après-vente.

Comment nettoyer l'ONKYO PA-MC 5501 ?

Pour nettoyer l'ONKYO PA-MC 5501, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs et n'utilisez pas d'eau pour nettoyer l'appareil.

L'ONKYO PA-MC 5501 est-il compatible avec les systèmes de home cinéma ?

Oui, l'ONKYO PA-MC 5501 est compatible avec les systèmes de home cinéma et peut être utilisé pour amplifier le son de votre configuration audio.

Y a-t-il une garantie pour l'ONKYO PA-MC 5501 ?

Oui, l'ONKYO PA-MC 5501 est généralement accompagné d'une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

Comment résoudre un problème de surchauffe de l'ONKYO PA-MC 5501 ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Si l'appareil surchauffe régulièrement, réduisez le volume ou vérifiez si les enceintes sont correctement connectées.

MODE D'EMPLOI PA-MC 5501 & PA-MC5501 ONKYO

Manuel d'instructions

Nous vous remercions d'avoir acheté un amplificateur 9 canaux Onkyo. Veuillez lire attentivement ce manuel avant de proceder aux branchements et de brancher l'appareil.

Suivre les instructions de ce manuel vous permet d'obtenir les performances et un prise d'écoute optimaux grâce à votre nouveau amplificateur 9 canaux. Veuillez conserver ce manuel pour une consultation ultérieure.

Un symbole d'éclair fléché dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électriqueASFZdengereux pour constituer un resque d'électrocution.

Un point d'exclamation dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez dire ces instructions.

2. Veuillez conserver ces instructions.

3. Respectez tous les averissements.

4. Suivez toutes les instructions.

5. Ne vous servez pas de cet apparéil à proximité d'eau.

6. Essuyez le boitier avec un chiffon sec uniquement.

7. Ne bloquez pas les orifices d'airation. Installez cet apparéil en suivant les instructions du fabricant.

8. Ne le placez pas à proximé de sources de chaleur telles que radiateurs, chauffage, poèles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.

9. N'essayez pas de circonvenir le dispositif de sécurité que représentée une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent leur sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de replacer la prise.

10. Protegez le cordon d'alimentation en évitant qu'on ne marche pas dessus et qu'il ne soit plie (notamment au niveau des fiches, des cache-câbles et de la sortie de l'appareil).

11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.

12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Un chariot contenant l'appareil doit toujours être déplace avec précaution pour éviter qu'il ne se renverse et blessé quelqu'un.

AVERTISSEMENT POUR SUPPORTS À ROULETTES

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.

2. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anomal ou chute de l'appareil.

3. Dommages nécessitant réparation

Débranchez l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommages.

B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier.

C. L'appareil a ete exposé à la pluie.

D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilise en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié.

E. L'appareil est tombé ou son boitier est endommagé.

F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pouraient toucher des points de tension dangereux ou provoquer des court-circuits : il y a risque d'incendie ou d'électrocution. Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun object contenant un liquide (un vase, par exemple) sur l'appareil. Ne déposez pas de bougies ou d'autres objets brûlants sur cette apparéil.

2. Piles

Songez à l'environnement et veillezès lors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet apparéil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20~cm au-dessus et a cotoé de l'appareil ainsi que 10~cm en face arrrière. La face arrrière du rack ou du meuble doit se trouver à 10~cm ou plus du mur pour assurer une aération adequate en vue de dissiper la chaleur.

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'oeuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.

2. Fusible—Le fusible à l'intérieur du apparéil ne peut pas être remplaced par l'utilisateur. Si vous n'arrivez pas àmettre l' apparéil sous tension, adressez-vous à votre revendeur Onkyo.

3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilise jamais de chiffons réches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pouraient endommager la finition ou faire disparaitre la sénégraphie du boîtier.

4. Alimentation AVERTISSEMENT

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrêté de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Pour les modeles dotés du bouton [POWER], ou dotés à la fois du bouton [POWER] et du bouton [ON/STANDBY]:

Presser le bouton [POWER] pour sélectionner le mode OFF ne permet de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

Pour les modeles dotés uniquement du bouton [ON/STANDBY]:

Presser le bouton [ON/STANDBY] pour sélectionner le mode veille ne permet de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

5. Prévention de la perte d'acuité auditive Prudence

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte d'acuité auditive.

6. Piles et exposition à la chaleur Avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un apparéil) à une chaleur excessive (en plein soleil, pres d'un feu etc.).

1. Ne touchez jamais cet apparéil avec des mains mouillées—Ne manipuéz jamais cet apparéil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénétre à l'intérieur de l' apparéil, faites-le vérifier par votre revendeur Onkyo.

8. Remarques concernant la manipulation

• Si vous devez transporter cet apparéil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• Ne posez pas d'objets en caoutchou ou en plastique à demeure sur cet apparéil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieur et lateraux de l'appareil peuventvenir chauds après un usage prolongé. C'est parfaitement normal.
• Si vous n'utilise pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; voirlez donc à l'utiliser de temps en temps.

Modèle pour les Canadien

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCSELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNECORRESPONDANTE DE LA PRISE ET POUSSERJUSQU'AU FOND.

Modèles pour l'Europe

Déclaration de Conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL ALLEMAGNE

garantissons que le produit ONKYO déscrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

150 watts par canal, RMS minimal à 8 ohms, 2 canaux utilisant une fréquence comprise entre 20 et 20 000 Hz avec une distorsion harmonique totale inférieure ou égale 0,05 %
Certifie THXTM Ultra2TM+1
Technologie d'amplification à large bande (WRAT) (5 Hz-100 kHz)
■ Amplificateur symétrique avec circuit Darlington inversé à trois étages
■ Transformateur torique massif
Grands condensateurs 22 000 F pour une alimentation efficace
Condensateur de reférence pour syntonisation audio pour chaque canal
Plaques de bus en cuivre à faible impédance pour un potentiel à la terre parfait
■ Bornes d'entrée XLR plaquées or et RCA en laiton massif usiné
Transistors de puissance de conception personnalisée pour une alimentation en courants élevés
Carte de circuit imprimé à courants élevés et à faible impédance grâce à l'utilisation d'ailettes de cuivre épaisses (70 μ)
■ Bornes d'enceinte transparentes, plaquées or, comportant un code couleur
■ Fonction de mise en veille automatique
Capacité multizone (jusqu'à Zone 3)2
Capacité de bi-amplification2
Entree de I'enclenchement 12 V
Façade en aluminium
Cordon d'alimentation amovible

*1

THX et Ultra2 sont des marques commerciales de THX Ltd.
THX peut être une marque déposée dans certaines juridictions. Tous droits réservés.

*2 Dépend du préamplificateur AV.

Avant l'utilisation

Remarques importantes pour votre sécurité ..................... 2
Précautions 3
Fonctionnalités 4
Accessoires fournis 5
Précautions relatives à l'amplificateur. 6

Opérations

Guide rapide d'utilisation 7
Panneaux avant et arrière 8

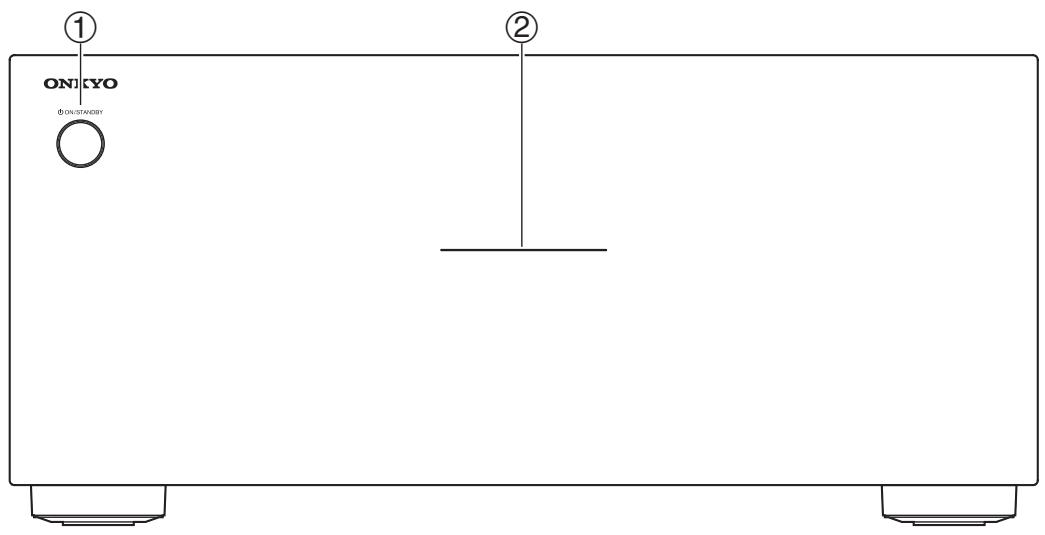

Panneau avant 8

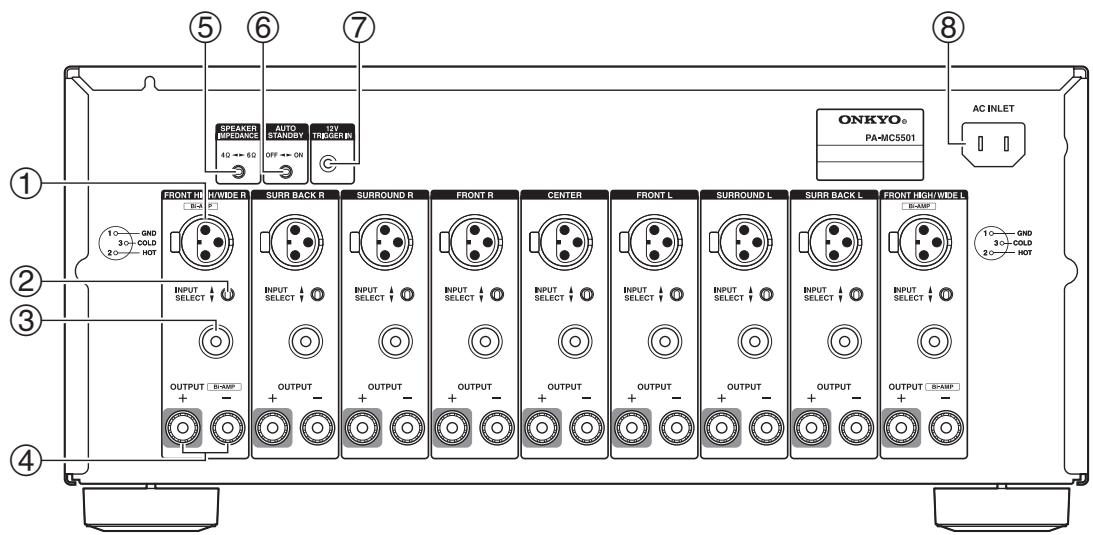

Panneau arriere. 9

Branchements

Branchement de l'amplificateur 11

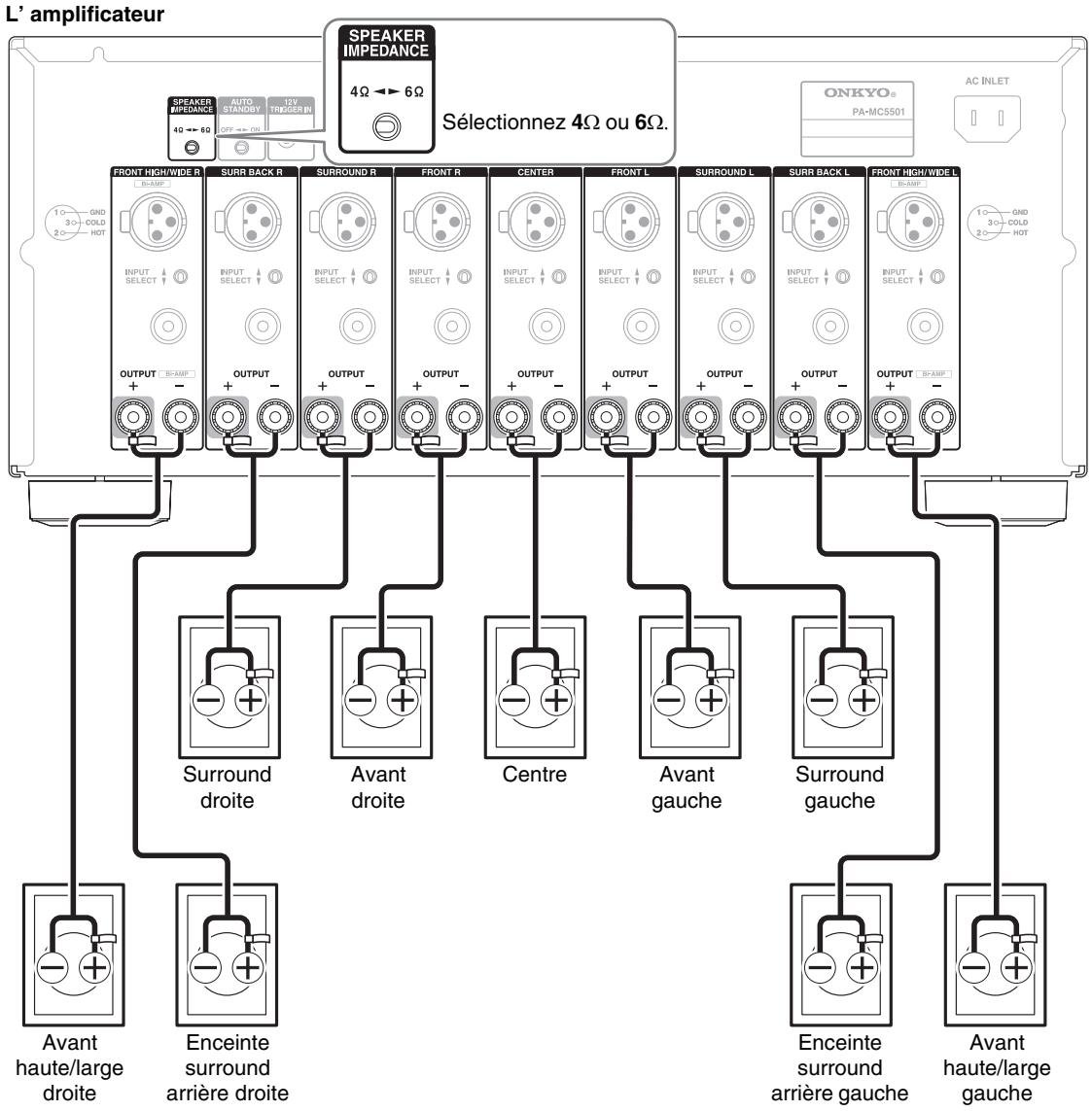

Branchement de vos enceintes 11

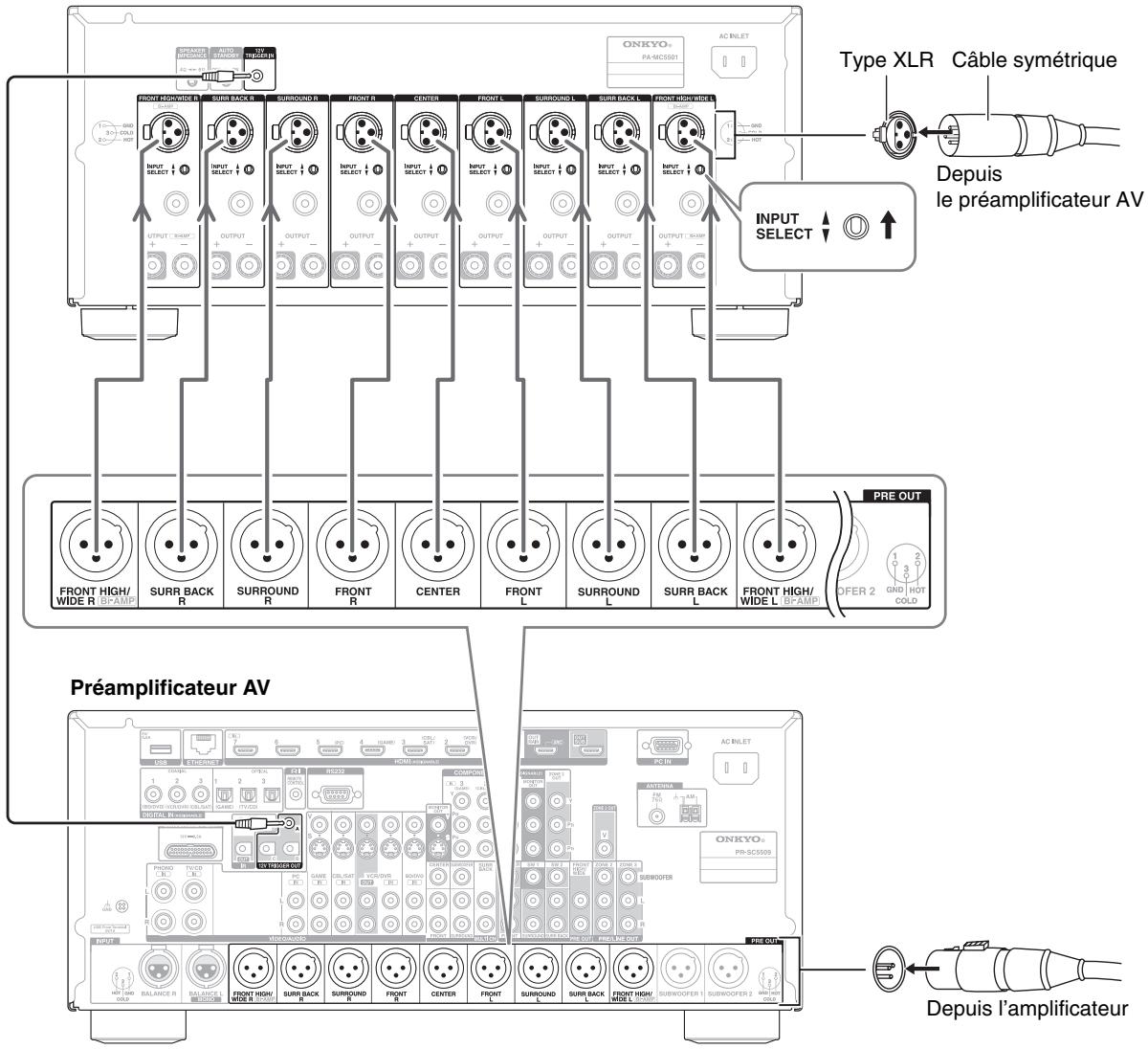

Branchement sur un préamplificateur AV
avec sortie XLR 13

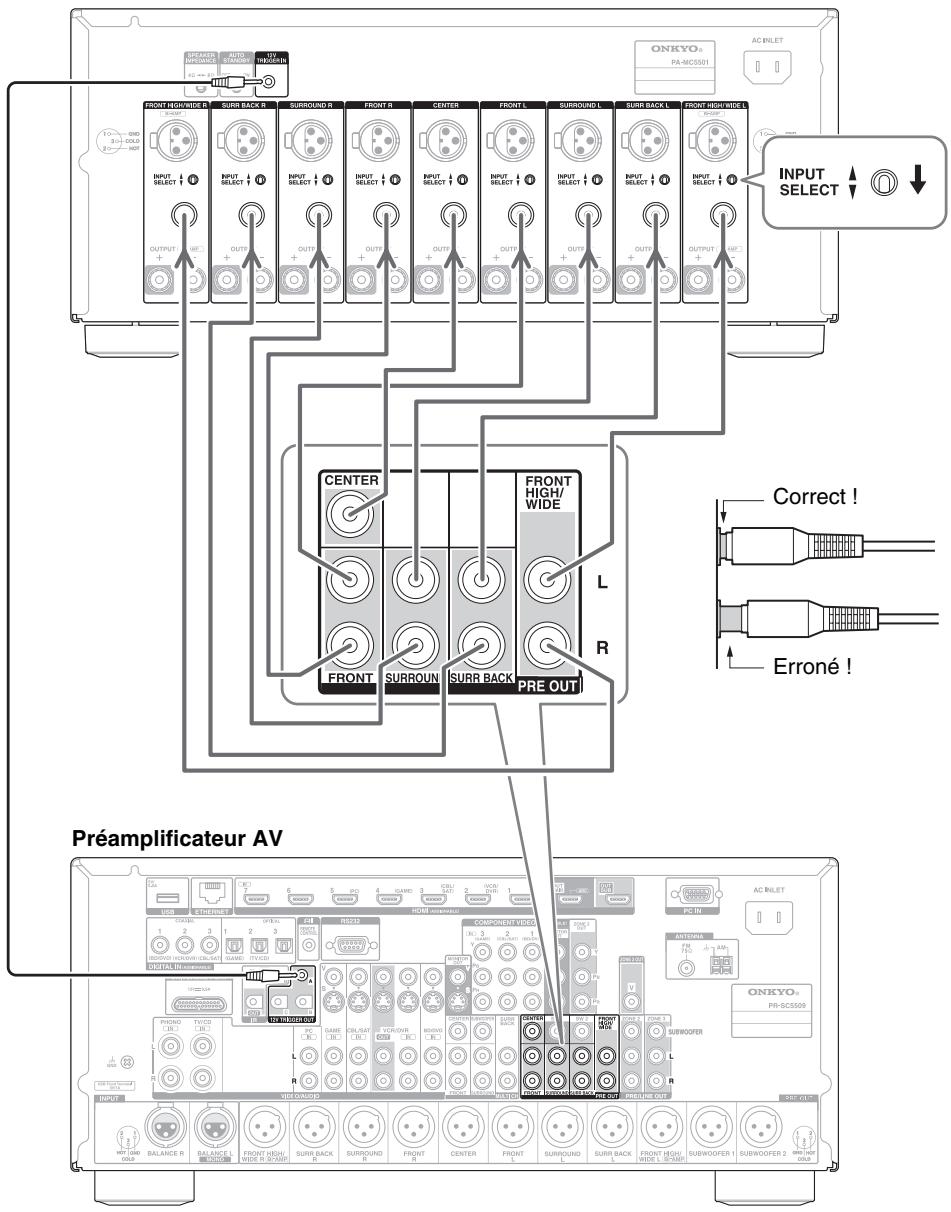

Branchement sur un préamplificateur AV
avec sortie RCA 14

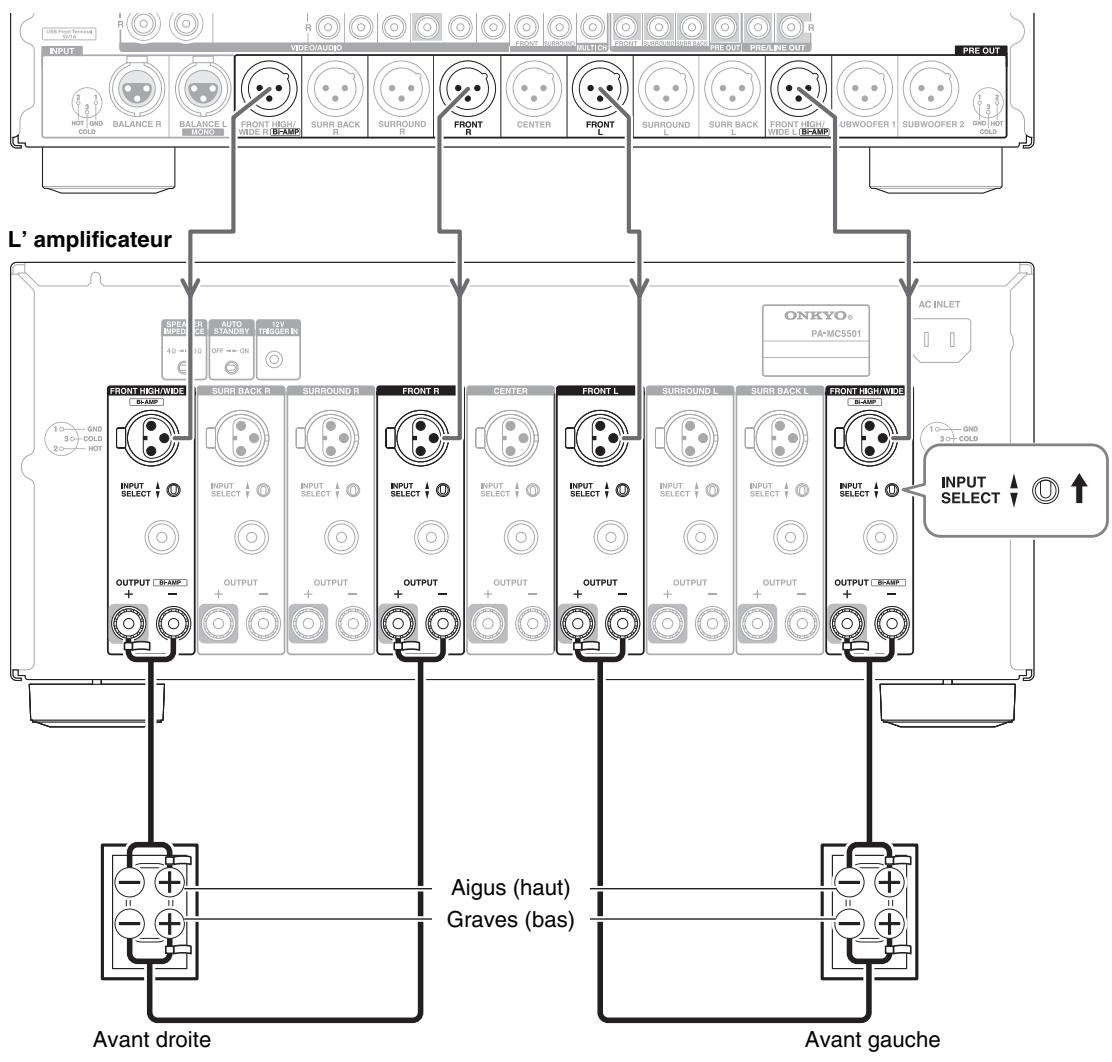

Bi-amplification des enceintes avant 15

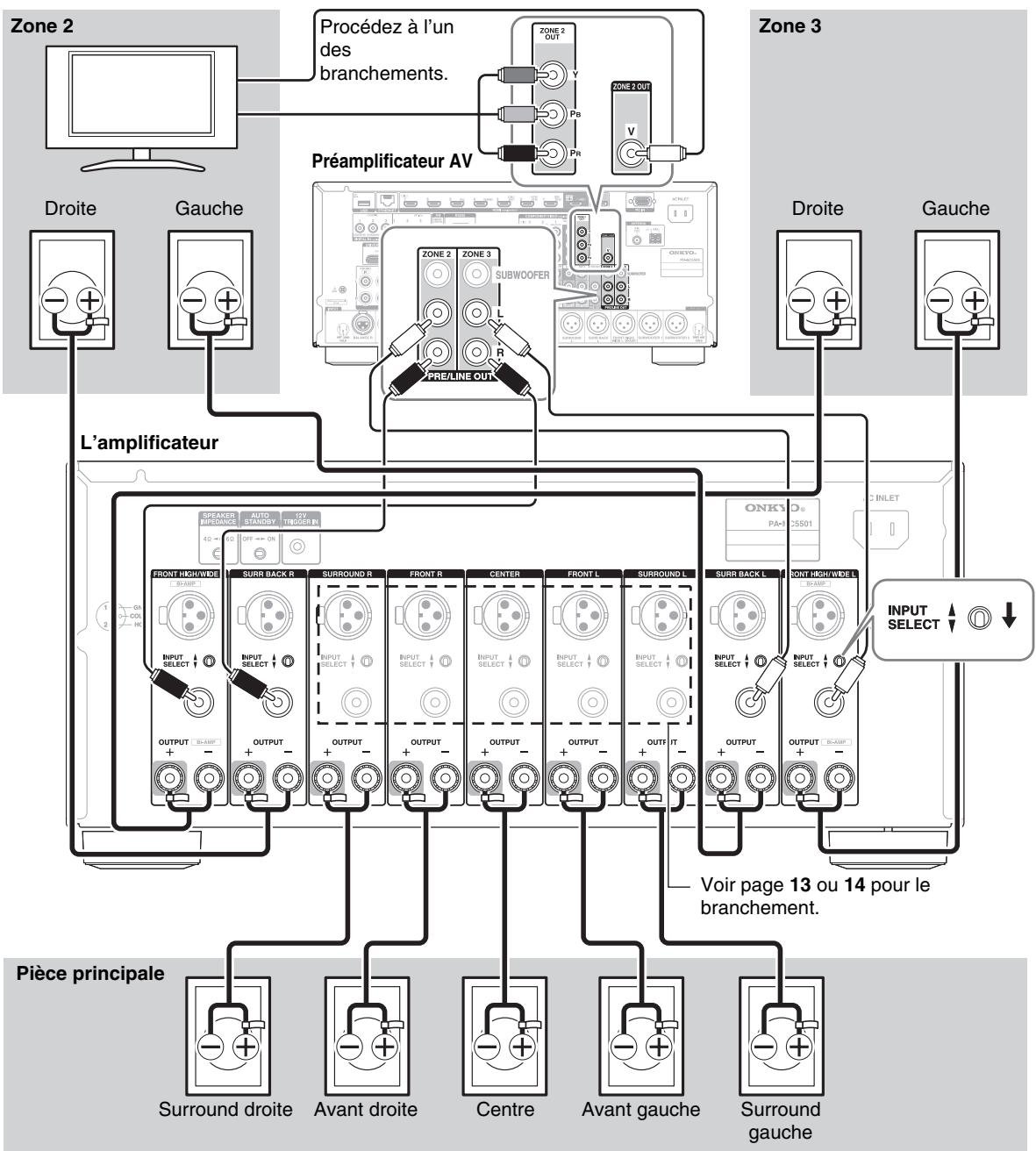

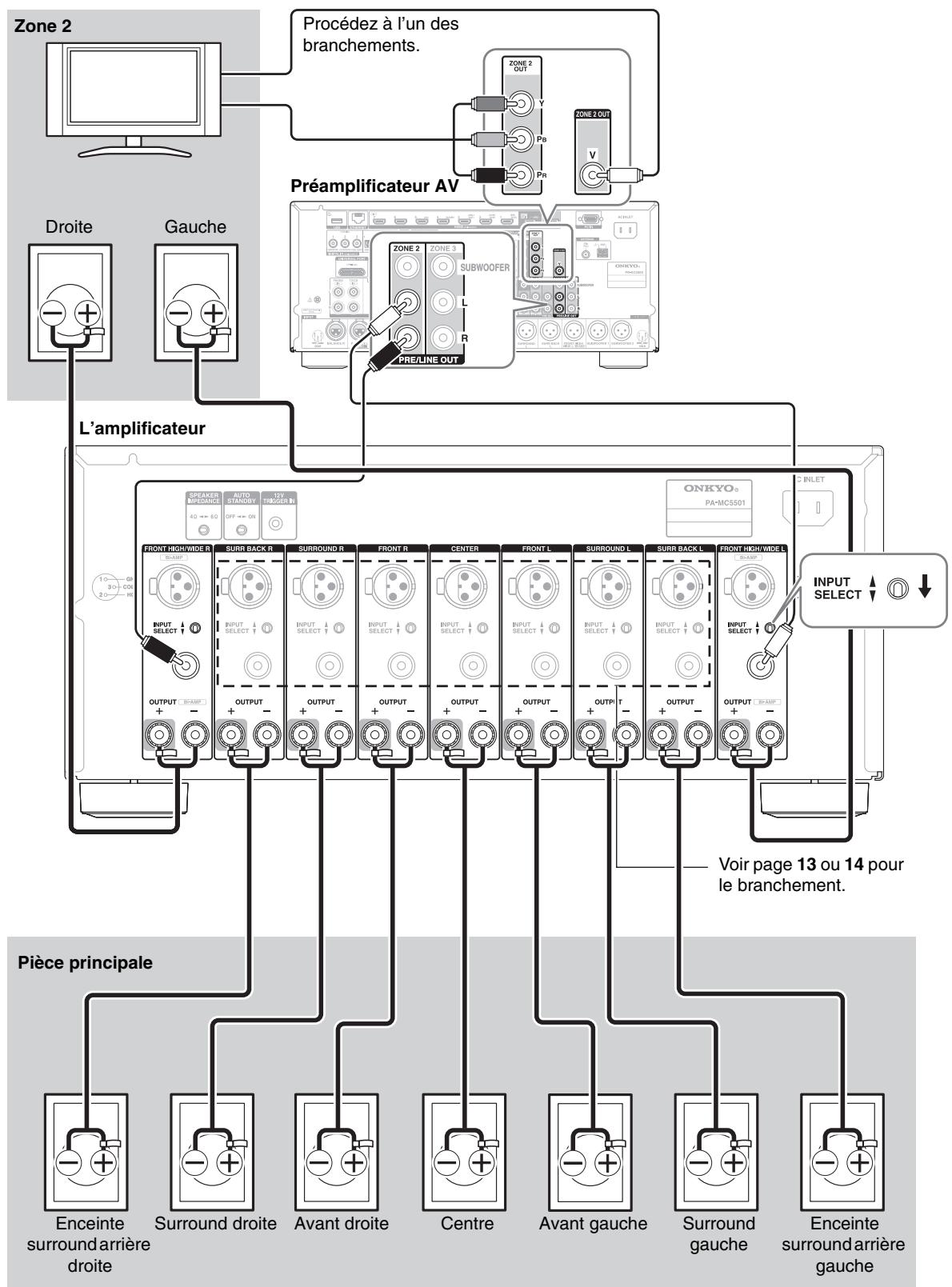

Branchements multi-pieces 16

Annexe

Dépannage 18
a r c t e r i s t i q u e s t e c h i n e q u e s . 19

Accessoires fournis

Vérifiez que les accessoires suivants sont fournis avec le PA-MC5501.

Cordon d'alimentation

(Le type de fiche varie d'un pays à l'autre.)

Câble à mini-fiche mono

(Pour brancher aux bornes de l'enclementhement 12V -

Étiquettes pour les câbles d'enceinte

Avant d'utiliser l'amplificateur de puissance PA-MC5501, assurez-vous de dire la page ci-dessus intitulée Remarques importantes pour votre sécurité et cette page des Précautions relatives à l'amplificateur.

Ventilation

Lors de l'utilisation du PA-MC5501, la température interne monte sensiblement. Une élevation excessive de la température pourrait affecter les performances de l'amplificateur. Pour éviter que tout dommage survienne à cause de températures internes élevées, une ventilation appropriée est indispensable ainsi qu'un passage pour l'air destiné à evacuer la chaleur et conserver la température interne dans une plage acceptable.

Mise en garde

• Ne disposez pas le PA-MC5501 à l'intérieur d'un meuble ou d'un placard avec un passage d'air et une ventilation faibles.
• Ne placez pas le PA-MC5501 à proximé de sources de chaleurux externes telles que des chauffages ou des conduits de ventilation.
• Ne disposez pas d'autres apparèils ou objet sur ou sous le PA-MC5501.
• Le couvercle du PA-MC5501 compte des orifices de ventilation qui autorisent le passage de l'air. Ne recouvre pas et ne bloquez pas ces orifices de chaque manière que ce soit.

Si vous envisagez de le placer dans un meuble, pratique des orifices dans le panneau arrêté du meuble afin d'améliorer la ventilation ou utilisez un ventilateur afin de forcer la circulation de l'air.

En règle générale, si pendant le fonctionnement ralenti, le couvercle est trop chaud au toucher, cela signifie que la ventilation doit être améliorée.

Emplacement d'installation et espace

Assurez-vous que le sol, le meuble ou le boitier où il se
trouve est suffisamment solide pour résister a son poids.
Voudevez egressement laisser suffisamment d'espace
derriere le PA-MC5501 pour le cordon d'alimentation et
les autres cables destinés au branchement des appeareils du
systeme.Un minimum de 10~cm est requis derriere le
PA-MC5501 pour laisser l'espace destiné aux cables et
aux cordons sans les courber excessivement.
Ne disposez pas le PA-MC5501 a proximite d'un
televiseur ou d'une radio.Ceci pourrait provoquer du bruit
sur la radio ou une instability video sur le téléviseur.

Cordon d'alimentation

N'utilisez pas de cordon d'alimentation autre que celui fourni avec l'PA-MC5501. Le cordon d'alimentation fourni est exclusivement destiné à être utilisé avec le PA-MC5501 et ne doit pas être utilisé avec un autre apparéil.

Veillez à n'utiliser que des prises murales adaptées à la fiche du cordon d'alimentation. Si la prise ne correspond pas à la fiche, vous devrez préparer un adaptateur. Utilisez toujours un adaptorateur homologué de manière appropriée pour cette application.

Enceintes

Les enceintes branchées doivent avoir une impédance d'au moins 4 ohms.

Si des enceintes dotées d'une impédance inférieure à 4 ohms sont branchées, cela pourrait endommager le PA-MC5501.

Entretient

De temps à autre, vous devez essuyer les panneaux avant et arrrière ainsi que le meuble à l'aide d'un chiffon doux. Pour des salissures plus importantes, trempez un chiffon doux dans une solution faible de produit de nettoyage doux et d'eau, essorez-le à fond et enlevez les salissures. Ensuite, essuyez immédiatement avec un chiffon propre. N'utilise pas de matières abrasives, de diluants, d'alcohol, ou tout autre solvant chimique ou chiffon imbibé de produit chimique, car ceux-ci peuvent endommager la finition, enlever la gravure du panneau.

À chaque fois que vous procédez à la maintenance du PA-MC5501, de l'un de ses accessoires fournis ou d'un apparéil branché, n'utilise pas de solvant ou de produit de nettoyage inflammable ou combustible.

Lorsque vous nettoyez les bornes d'entrée/sortie du panneau arrêté, n'utilisez pas de restaurateur de contact. Cela pourrait provoquer la déterioration de la résine.

Autre

Vous trouverez ci-dessous une liste des actions que vous ne devez jamais effectuer.

• N'utilise pas le PA-MC5501 en tant qu' amplificateur de système de diffusion ou d'instrument de musique.
• N'utilisez jamais de générateur, de convertisseur CC/CA, de convertisseur CA/CA ou de transformateur pour alimenter le PA-MC5501.
• Ne réalisEZ jamais de « test au pouce » (verifier si le courant passé dans le fil de sortie sur l'extrémité sous tension de l'entrée en la touchant avec les doigs) sur les extrémites des prises d'entrée ou des cables d'entrée. Vous pourriez endommager les enceintes.
• Ne mettez pas en court-circuit les bornes de sortie ou les bornes de sortie et le panneau arrêté.
• Ne retirez jamais le couvercle du PA-MC5501.
• N'installez pas le PA-MC5501 dans un endroit à portée d'enfants en bas âge.

Orages

Pendant un orage, ne touchez jamais le cordon d'alimentation, la fiche ou le couvercle du PA-MC5501, ni des apparèils branchés sur le PA-MC5501.

Alimentation

AVERTISSEMENT :

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l'appareil (CA 220-240 V, 50/60 Hz ou CA 120 V, 60 Hz, par exemple).

Voici un guide rapide pour les personnes qui souhaitent écouter de la musique ou regarder leurs films favorisés des que possible. Les corrections et les opérations sont succinctement expliquées ici dans le but de vous permettre de commencer.

Les personnes qui souhaitent utiliser immédiatement le PA-MC5501 (l'amplificateur) sont invitées à suivre le guide ci-dessous. Cependant, le manuel d'utilisation contient une grande quantité d'autres informations dont vous devriez prendre connaissance pour une utilisation appropriée de l'amplificateur et pour en tirer une expérience plus riche. N'oubliez pas de生存 également le reste de ce manuel après avoir lu le guide rapide.

Les procédures ci-dessous supposent que les autres
appareils du système sont déjà branchés et configurés.
(Par exemple, que les apparèils source sont déjà branchés
sur l'amplificateur de commande.)

1. Baissez le volume de l'amplificateur de commande. Baissez le volume de l'amplificateur de commande au minimum, afin que vous n'entendiez pas de bruits forts indésirables lorsque l'amplificateur est allumé.
2. Branchez les enceintes sur l'amplificateur. Branchez les enceintes sur l'amplificateur à l'aide des cables d'enceinte appropriés. Veillez à faire correspondre les canaux et les polarités positives (+) et négatives (-) des enceintes et de l'amplificateur. Si vous vous trompez au niveau des branchements, vous ne pourrez pas obtenir une orientation correcte.
3. Sélectionnez l'entrée symétrique (XLR) ou l'entrée asymétrique (RCA) à l'aide du commutateur INPUT SELECT.

L'amplificateur traite une entree symétrique (XLR) et une entree asymétrique (RCA) pour chaque canal, et le commutateur de celles-ci se trouve entre les deux bornes d'entrée. Sélectionnez le type d'entrée appropriée en fonction de la fonctionnalité des cables branchés et de l'amplificateur de commande.

Remarque

• Ne modifie pas le réglage du commutateur INPUT SELECT lorsque que l'amplificateur est allumé.
• Branchez l'amplificateur de commande sur l'amplificateur.

Après avoir sélectionné le type d'entrée correct à l'étape 3 ci-dessus, branchez la sortie de l'amplificateur de commande sur la borne d'entrée correspondante de l'amplificateur.

Remarque

• Ne branchez rien d'autre sur l'autre prise d'entrée.

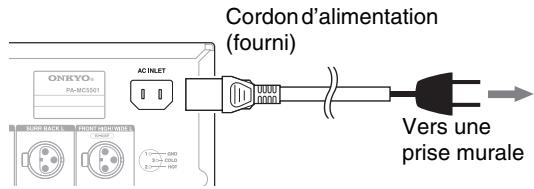

• Branchez le cordon d'alimentation fourni sur l'amplificateur et sur la prise murale.

Veillez à brancher correctement le cordon d'alimentation en l'insérant à fond.

1. Appuyez sur le bouton ON/STANDBY.

Le témoin ON clignote pendant environ 5 secondes avant de s'allumer.

Si vous branchez un autre apparéil sur la prise 12V TRIGGER IN à l'aide du cable fourni, l'etat de mise sous tension ou hors tension de l'amplificateur se synchronise avec la mise sous tension ou hors tension de l'appareil branché.

1. Augmentez doucement le volume de l'amplificateur de commande.

Remarque

• Une fois l'amplificateur allumé, il faut environ 10 secondes avant que la sortie ne restitue le son. N'augmentez pas le volume pendant ce temps.

Il vous restéMAINENANTàcommander l'amplificateur de commande et les autres apparciels du système branchés et à profiter de votre musique ou de vos films.

Panneau avant

① Bouton ON/STANDBY

Ce bouton permet de mettre le amplificateur en marche ou en veille.

Remarque

• Si vous souhaitez allumer à nouveau l'amplificateur après l'avoir reglé en veille, patientez quelques secondes.

② Indicateur ON

Une fois l'alimentation principale de l'amplificateur allumée, cet indicateur clignote en blanc pendant environ 5 secondes avant de s'allumer.
Lorsqu'il s'allume, l'amplificateur se met sous tension et vous pouvez profiter d'une source d'entrée.

Remarque

• Si vous appuyez sur le bouton ON/STANDBY et que l'indicateur ON ne s'allume pas, vérifie que le cordon d'alimentation est correctement branché. Si l'indicateur ne s'allume toujours pas, éteignez l'amplificateur, débranchez le cordon d'alimentation de la prise murale et contactez votre distributeur.
• Si l'alimentation ne s'allume pas ou si elle s'est immodiatement après avoir appuyé sur le bouton
  ON/STANDBY, cela signifie que le circuit de protection de l'amplificateur est activé. Le circuit de protection s'active si un problème tel qu'un court-circuit au niveau d'un cable d'enceinte ou une température excessive survient. Débranchez immédiatement le cordon d'alimentation de la prise murale. Assurez-vous que tous les cables des enceintes et des sources d'entrée sont correctement branchés, et laissez le cordon d'alimentation de l'amplificateur débranchependant 1 heures. Ensuite, rebranchez le cordon d'alimentation et mettez l'appareil sous tension. Si l'amplificateur s'éteint à nouveau, débranchez le cordon d'alimentation et contactez votre revendeur Onkyo.

AVERTISSEMENT

Si vous constatze la presence de fumée, d'une odeur ou d'un bruit provenant de l'amplificateur, débranchez immédiatement le cordon d'alimentation de la prise murale et contactez votre revendeur Onkyo.

Panneau arrête

Cet apparéil intègre 9 amplificateurs de puissance indépendants, chacun étant en mesure de réproduire le même son de qualité via son canal. Veuillez notes que vous devez brancher une source d'entrée et une enceinte sur chacun des canaux utilisés.

Mise en garde

• Ne branche pas le cordon d'alimentation tant que vous n'avoz pas terminé tous les autres branchements.
• Lisez les instructions fournies avec les autres apparciels que vous souhaitez brancher.
• Ne procédez pas à des branchements sur des prises d'entrée ou de sortie lorsqu l' amplificateur est allumé.
• Baissez le volume de l'amplificateur de commande avant d'allumer l'amplificateur.

Branchez des préamplificateur AV ou des amplificateurs de commande à l'aide des sorties symétriques pour un son de haute qualité.

Borne de terre du connecteur: Chassinis mis à la terre

L'attribution des broches de cette borne est indiquée ci-dessus. Cette attribution des broches est conforme à la norme adoptée par l'Audio Engineering Society. Consultez le manuel d'utilisation fournit avec l'amplificateur de commande et vérifie que sa borne de sortie est compatible avec l'attribution des broches de cette borne. La borne de sortie du PR-SC5509 Onkyo est compatible avec l'attribution des broches de la borne de l'amplificateur.

L'amplificateur utilise une borne XLR de type européen. La phase est inversée lorsqu'un cable XLR est branché sur un amplificateur de commande qui utilise une borne XLR de type américain. Dans ce cas, inversez la broche 2 et la broche 3 afin de régler la polarité sur le type européen avant de procédéur au branchement.

Branchement du cable XLR

Faites correspondre les broches et inserez la borne jusqu'à ce que vous entendiez un déclic. Assurez-vous que la borne est verrouillée en tirant légarement sur le cable de branchement.

Débranchement du cable XLR

Tirez sur le cable de branchement tout en maintainant le levier.

Remarque

• Lorsque vous utilisez ce branchement symétrique pour un canal spécifique entre l'amplificateur de commande et l'amplificateur, réglez le commutateur INPUT SELECT vers le haut (du côte de l'entrée symétrique) pour sélectionner l'entrée symétrique. Ensuite, utilisez un cable symétrique XLR et branchez la sortie symétrique de l'amplificateur de commande sur l'entrée symétrique correspondante de l'amplificateur.
• Ne branchez rien sur la prise d'entrée audio de type RCA.

② Commutateur INPUT SELECT

Ce commutateur se trouve entre l'entrée symétrique et l'entrée RCA asymétrique de chaque canal. Utilisez ce commutateur pour sélectionner le type d'entrée de son canal.

Si vous reglez le commutateur en haut, l'entrée symétrique est sélectionnée.

Si vous reglez le commutateur en bas, l'entrée audio RCA est selectionnée.

Remarque

• Ne modifiez pas le réglage du commutateur INPUT SELECT lorsque que l'amplificateur est allumé.
  Assurez-vous que les branchements ont eté réalisés uniquement sur les entrées selectionnées à l'aide des commutateurs INPUT SELECT et que rien n'est branché sur les autres.

③ Entrée asymétrique (entree RCA asymétrique)

Branchez des préamplificateurs AV ou des amplificateurs de commande à l'aide des sorties asymétriques.

Type RCA

Remarque

• Si vous utilise ce branchement asymétrique pour un canal spécifique, réglez le commutateur INPUT SELECT en bas (du côté de l'entrée audio RCA), utilisez un cable audio RCA à broches disponible dans le commerce et raccordez les sorties asymétriques.
• Ne branchez rien d'autre sur la prise d'entrée symétrique.

④ OUTPUT (Sortie d'enceinte et borne de connexion)

Ces bornes permettent de raccorder les enceintes avant G/D, l'enceinte centrale, les enceintes surround G/D, les enceintes surround arrêté G/D et les enceintes avant hautes/larges G/D.

Les bornes de connexion FRONT L/R et FRONT HIGH/WIDE L/R peuvent etre utilisées

respectivement avec les enceintes avant et les enceintes avant haute/s larges, ou pour bi-amplifier les enceintes avant. Consultez « Bi-amplification des enceintes avant » (→ page 15).

⑤ Commutateur SPEAKER IMPEDANCE

Utilisez ce commutateur pour selectionner l'impédance du haut-parleur.

4Ω: Sélectionnez ce réglage si l'impédance de l'une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms.
6Ω: Sélectionnez ce réglage si l'impédance de toutes les enceintes est comprise entre 6 et 16 ohms.

⑥ Commutateur AUTO STANDBY

Voupeuze également utiliser la fonction de mise en voille automatique. Si l'amplificateur ne recoit pas de signal pendant 3 heures, il entre automatiquement en mode voille. Une fois que la fonction de voille automatique a été activée, l'amplificateur ne s'allume pas automatiquement, même s'il recoit le signal. Pour allumer l'amplificateur, appuyez sur le bouton

ON/STANDBY. Vous pouvez aussi désactiver la fonction en réglant ce commutateur sur OFF.

Réglage par défaut : ON (Modèles européents), OFF (Modèles nord-américains)

Remarque

• Quelque soit la position de ce commutateur, cette fonction n'est pas opérationnelle si l'amplificateur a ete allumé à l'aide de l'enclenchement 12V
• Avant de passer en mode veille grâce à la fonction de veille automatique, l'amplificateur vous en averit en faisant clignoter l'indicateur ON pendant 10 secondes.
• Selon certaines sources, il est possible que la fonction de veille automatique s'active pendant la lecture.

⑦ 12V TRIGGER IN

Se branche sur la borne de sortie de l'enclement 12 V de l'autre apparéil afin de commander l'amplificateur. Ceci permet à l'amplificateur de s'allumer et de passer en veille selon que l'appareil branché est allumé/en veille.

Utilisez le cable mono 3,5mm fourni ou disponible dans le commerce pour brancher la borne de l'enclenchement 12V à un autre apparéil.

La polarité de l'extrémité des connecteurs est indiquée ci-dessous.

5 à 12 volts, polarité de l'extrémité positif

⑧ AC INLET

Branchez le cordon d'alimentation fourni sur cette prise AC INLET, puis sur la prise murale d'alimentation.

• Ne branchez pas l'amplificateur sur une prise secteur autre qu'une prise secteur murale.
• N'utilise pas de cordon d'alimentation autre que celui fourni avec l'amplificateur. Le cordon d'alimentation fourni est exclusivement destiné à être utilisé avec le amplificateur et ne doit pas être utilisé avec un autre apparéil.
• Ne débranchez jamais le cordon d'alimentation de l'amplificateur lorsque l'autre extrémité est branchée sur une prise murale. Vous risqueriez de vous électrocuter. Procedez toujours au branchement sur la prise murale en dernier, et débranchez toujours la prise murale en premier lieu.
• Avant de brancher l'amplificateur, vérifie que tous les branchements sont correctement réalisés.
• La mise sous tension de peut entraîner une surtension passagère pouvant se dessentir sur les autres appeareils électriques branchés sur le même circuit, tels que des ordinateurs. Dans ce cas, utilisez une prise murale d'un circuit électrique différent.

Branchement de vos enceintes

Avant de brancher les enceintes, placez-les correctement en vous reportant aux manuels d'instructions fournis avec celles-ci. Pour une lecture surround, la configuration et le placement de vos enceintes sont très importants.

Veuillez noter que le branchement des enceintes avec une puissance nominale d'entrée faible ne génére pas de volumes sonores importants. Pour de telles enceintes, des volumes sonores importants provoquant un niveau d'entrée excessif peuvent endommager les enceintes.

Remarque

• Àprous avoir terminé les branchements des enceintes, vous nevez allumer le préamplificateur AV ou l'amplificateur de commande et configurer les canaux de sortie.

Mise en place des étiquettes fournies sur les enceintes

Les bornes positives (+) des enceintes de l'amplificateur sont toutes rouges, les bornes négatives (-), quant à elles, sont toutes noires.

Enceinte	Couleur
Avant gauche	Blanc
Avant droite	Rouge
Centre	Vert
Surround gauche	Bleu
Surround droite	Gris
Enceinte surround arrêté gauche	Marron
Enceinte surround arrêté droite	Marron clair
Avant haute/large gauche	Blanc
Avant haute/large droite	Rouge

Les étiquettes fournies pour les cables d'enceinte obéissent au même code de couleurs et vous devez les fixer sur le fil positif (+) de chaque cable d'enceinte, conformément au tableau ci-dessus. Tout ce qu'il vous reste ensuite à faire est d'associer l'étiquette de chaque couleur à la borne d'enceinte correspondante.

(Modèle s nord-américains)

• Si vous utilisez des fiches bananes, serrez la borne de l'enceinte avant d'insérer la fiche banane.
• N'insérez pas directement le code d'enceinte dans le trou central de la borne de l'enceinte.

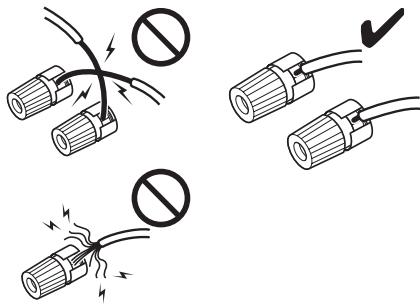

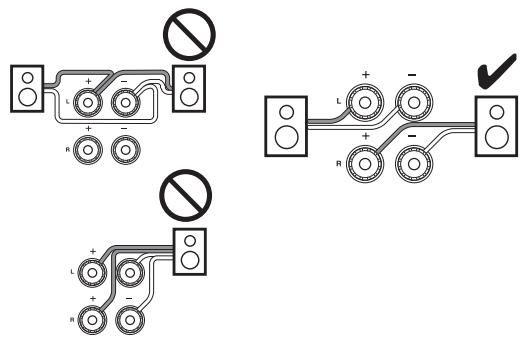

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes :

• Vous pouvez brancher des enceintes d'une impédance comprise entre 4 et 16 ohms. Si l'impédance de l'une des enceintes branchées est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, veillez à régler l'impédance minimale de l'enceinte sur « 4Ω » (→ page 10). Si vous utilisez des enceintes dotées d'une impédance plus faible et que vous utilisez l'amplificateur à des niveaux sonores plus élevés pendant une période prolongée, le circuit de protection intégré risque de se déclencher.
• Débranchez le cordon d'alimentation de la prise murale avant de proceder aux branchements.
• Lisez les instructions fournies avec vos enceintes.
• Faites très attention à respecter la polarité des câbles de vos enceintes. En d'autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (-) que sur les bornes négatives (-). Si vous inversez les polarités, le son sera déphased et ne semble pas naturel.
• Des cables d'enceintes excessivement longs ou fins peuvent nuir à la qualité du son ; ils sont donc à évier.
• Si vous utilisez 4 ou 5 enceintes, branchez chacune des deux enceintes surround aux bornes SURROUND L/R. Ne les branchez pas aux bornes SURR BACK L/R ou FRONT HIGH/WIDE L/R.
• Faites attention de ne pasmettre les fils positifs et négatifs en court-circuit. Vous risqueriez d'endommager l'amplificateur.
• Veillez à ce que l'âme métallique du cable ne soit pas en contact avec le panneau arrêté de l'amplificateur. Vous risqueriez d'endommager l'amplificateur.

• Ne branchez pas plus d'un cable par borne d'enceinte.
  Vous risqueriez d'endommager l'amplificateur.
• Ne branchez pas une enceinte à plusieurs bornes.

1 Denudez les extrémités des cables d'enceinte sur 1 / 2'' à 5 / 8'' (12 à 15 mm) environ et torsadez les fils dénudés comme indiqué sur la figure.

2 Devissez la borne.

3 Insérez complètement les fils nus.

4 Revissez laborne.

L'illustration suivant montre sur quelle paire de bornes chaque enceinte doit etre branchee. Si vous n'utilise qu'une enceinte surround arriere, branchez-la a la borne SURR BACK L.

Remarque

• Si vous utilisez des enceintes avant hautes ou avant larges, vous nevez allumer le préamplificateur AV et selectionner les enceintes a utiliser.

Pour plus de détails, consultez le manuel d'instructions de l'appareil raccordé.

Branchement sur un Préamplificateur AV avec sortie XLR

Comme de nombreux utilisateurs achètent l'amplificateur avec le préamplificateur AV PR-SC5509 Onkyo, voici une explication relative à la méthode de branchement de l'amplificateur sur le PR-SC5509. Pour plus de détails, consultez le manuel d'instructions de l'appareil raccordé.

Remarque

• Si vous utilisez les entrées symétriques, ne branchez rien sur les entrées RCA.
• Assurez-vous que le cable symétrique n'est pas divisé. Un cable symétrique divisé pourrait générer du bruit.
• Si un apparéil comportant uneborne de type américain est branché, la phase est inversée. Dans ce cas, commutez la polarité du connecteur XLR pour configurer la polarité sur le type européen avant la connexion.

L'amplificateur

Branchement sur un Préamplificateur AV avec sortie RCA

Comme de nombreux utilisateurs achètent l'amplificateur avec le préamplificateur AV PR-SC5509 Onkyo, voici une explication relative à la méthode de branchement de l'amplificateur sur le PR-SC5509. Pour plus de détails, consultez le manuel d'instructions de l'appareil raccordé.

Remarque

• Si vous utilisez les entrées RCA, ne branchez rien sur les entrées symétriques.
  Assurez-vous que le cable à broche n'est pas divisé. Un cable à broche divisé pourrait générer du bruit.
• Insérez les fiches à fond afin d'établier un bon contact (de mauvais branchements peuvent cause des parasites ou des dysfonctionnements).
• Afin de prévenir les interférences, tenez les cables audio et video éloignés des cordons d'alimentation et des cables d'enceinte.

L' amplificateur

Bi-amplification des enceintes avant

Les sorties FRONT L/R et FRONT HIGH/WIDE L/R peuvent respectivement etre utilisées avec les enceintes avant et avant hauteles/larges, ou bi-amplifiées pour fournir une voie séparée d'augus et de graves pour une paire d'enceintes avant compatibles avec la bi-amplification, optimisant ainsi les basses et les aigus.

Remarque

• Assurez-vous que le préamplificateur AV prend en charge la bi-amplification.
• Lorsque vous utilisez la bi-amplification, l'amplificateur est capable d'alimenter une configuration d'enceintes 7 canaux dans la piece principale.
• Si vous utilisez la bi-amplification, vous ne pouvez pas utiliser d'enceintes haute/s larges.
• Pour la bi-amplification, les sorties FRONT L/R alimentent les bornes des graves des enceintes avant. Et les sorties FRONT HIGH/WIDE L/R alimentent les bornes des aigus des enceintes avant.
• Si vous avez terminé les branchements de bi-amplification indiqués ci-dessous, vous nevez allumer le préamplificateur AV et le configurer pour activer la bi-amplification. Pour plus de détails, consultez le manuel d'instructions de l'appareil raccordé.
• Vous poubez également utiliser les branchements asymétriques (RCA) pour la bi-amplification.

Important :

• Lorsque vous effectuez les branchements de bi-amplification, veillez à retarder les cavaliers qui relient les bornes d'aigus (haut) et de graves (bas) des enceintes.
• La bi-amplification ne peut être utilisé qu'avac des enceintes compatibles. Consultez le manuel d'utilisation de votre enceinte.

Preamplificateur AV

Voupeus utiliser trois systèmes d'enceintes avec cet amplificateur, a savoir un systeme d'enceintes à son surround dans votre piece d'ecoute principale, Zone 2 : un systeme d'enceintes stéreo dans une deuxieme piece, Zone 3 : un systeme d'enceintes stéreo dans une troisieme piece. Voici des exemples basés sur l'utilisation de l'amplificateur avec le préamplificateur AV, PR-SC5509. Pour plus de détails, consultez le manuel d'instructions de l'appareil raccordé.

Remarque

Assurez-vous que le préamplificateur AV dispose d'une capacité multizone.
- Si vous avez terminé les branchements multizones indiqués ci-dessous, vous devez allumer le préamplificateur AV et le configurer pour activer la capacité multizone.
- Si vous préamplificateur AV dispose de sortie symétrique pour une polyvalence multi-piece, vous pouvez également utiliser les entrées symétriques de l' amplificateur.

■ Branchement 1

Pierre principale : vous pouvez profiter d'une lecture en son surround jusqu'à 5 canaux.

Zone 2 : vous pouvez profiter d'une lecture stéreo et d'une lecture video à 2 canaux.

Zone 3 : vous pouvez profiter d'une lecture stéreo à 2 canaux.

Branchement 2

Pierre principale : vous pouvez profiter d'une lecture en son surround jusqu'à 7 canaux.
Zone 2 : vous pouvez profiter d'une lecture stéreo et d'une lecture video à 2 canaux.

Si le PA-MC5501 ne fonctionne pas normalement, commencez par vérifier les points suivants avant de contacter votre revendeur Onkyo. Si le problème n'est pas résolu après avoir appliqué la liste suivante, débranchez le cordon d'alimentation et contactez votre revendeur Onkyo.

Pas d'alimentation

Cordon d'alimentation n'est pas branché correctement sur la prise murale/la prise d'entrée.

Branchez correctement le cordon d'alimentation sur la prise murale/la prise d'entrée.

L'appareil est sous tension mais il n'y a pas de son

Vérifiez le branchement des cables d'enceinte.
Insérez fermement toutes les fiches dans les prises.

Aucun signal d'entrée en provenance du préamplificateur AV.
Vérifiez la présence d'un signal d'entrée en provenance du préamplificateur AV.

Réglage incorrect du commutateur INPUT SELECT.
Reglez correctement le commutateur INPUT SELECT.

L'amplificateur s'eteint, et s'allume à nouveau après le rétablissement de l'alimentation

Le circuit de protection a ete activé. Debranchez immediatement le cordon d'alimentation de la prise murale.

Assurez-vous que tous les câbles des enceintes et des sources d'entrée sont correctement branchés, et laissez le cordon d'alimentation de l'amplificateur débranché pendant 1 heures.

Ensuite, rebranche le cordon d'alimentation et mettez

l'appareil sous tension. Si l'amplificateur s'éteint à nouveau, débranche le cordon d'alimentation et contactez votre revendeur Onkyo.

AVERTISSEMENT

Si vous constatze la presence de fumée, d'une odeur ou d'un bruit provenant de l'amplificateur, débranchez immédiatement le cordon d'alimentation de la prise murale et contactez votre revendeur Onkyo.

L'enclenchement 12 V du PA-MC5501 ne réagit pas celui du PR-SC5509

Le raccordement entre les bornes à enclenchement 12V est incomplet.
Branchez fermement les cables sur les bornes.

■ Un bourdonnement ou un autre bruit est produit

Le branchement du cable d'entrée est incomplet.

Insérez complètement le cable d'entrée sur la fiche femelle ou le connecteur.

Du bruit provenant du cordon ou du transformateur d'alimentation affecte le cable d'entrée.
Tenez le cordon ou le transformateur d'alimentation à l'écart du cable d'entrée.

Câble d'alimentation ou les câbles d'enceintes sont regroupés avec les câbles à broche.
Ceci peut provoquer un bourdonnement ou du bruit. Ne regroupez pas le cordon d'alimentation ou les câbles d'enceinte avec les câbles à broche.

Le branchement sur les bornes d'entrée n'est pas complét ou approprié.

Pour chaque borne d'entrée de canal, branchez les cables ou les cordons uniquement sur la borne d'entrée symétrique ou la borne d'entrée audio et réglez le commutateur INPUT SELECT de la manière correspondante.

Évitez de brancher les cables ou les cordons sur les bornes d'entrée non utilisées.

Section amplificateur

Puissance de sortie nominale

Tous les canaux :

(Modèle nord-américains)

Puisance continue de 150 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 20Hz à

20 kHz, avec une distorsion harmonique totale maximale de 0,05 % (FTC)

Puisance continue de 175 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 1kHz ,avec une distorsion harmonique totale maximale de 0,7% (FTC)

Puisance continue de 185 W minimum par canal, charges de 6 ohms, 2 canaux utilisant une fréquence de 1kHz ,avec une distorsion harmonique totale maximale de 0,1% (FTC)

(Modèlees europeens)

9 canaux × 220 W à 6 ohms, 1kHz , 1 canal alimenté à 1 % (IEC)

Puisance dynamique\*

• IEC60268-Puissance de sortie maximale à court terme

400 W (3 Ω, avant)

300W (4Ω,avant)

180 W (8 Ω, avant)

THD + N (distorsion harmonique totale+bruit)

0,05% (20 Hz - 20 kHz demi-puissance)

Facteur d'amortissement

60 (avant, 1kHz 8Ω)

Sensibilité et impédance d'entrée

1 V, 47 kΩ (asymétrique)

2 V, 22 kΩ (symétrique)

Distorsion de fréquence

5Hz - 100kHz / + 1 dB, -3 dB (asymétrique)

Rapport signal-bruit

110 dB (asymétrique, IHF-A)

Impedance des enceintes

4Ω-16Ω

Généralités

Alimentation

(Modèlens nord-américains)

120VCA,60Hz

(Modèles européens)

220 - 240 V CA, 50/60 Hz

Consommation

(Modèle nord-américains) 11,7 A

(Modèleseuropeens)1050W

Consommation electrique insonore

(Modèle s nord-américains) 80 W

(Modèleseuropeens)75W

Consommation en veille

(Modèle nord-américains) 0,2 W

(Modèleseuropeens) 0,3 W

Dimensions (L× H× P)

435mm× 198,5mm× 446,5mm

17-1/8" × 7-13/16" × 17-9/16"

Poids

22,2 kg (48,9 lbs.)

Entres audio

Entrées symétriques 9

Entrées asymétriques 9

Sorties enceintes

Entrée de l'enclement 12 V

1

Les caractéristiques techniques et les fonctionnalités de cet appeareil sont susceptibles d'être modifiées sans préavis.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIOS O DE DESCARGAS ELECTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCION:
