E6568CPW1ELEC.PYRO - Four encastrable ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Cuisinière électrique
Largeur	60 cm
Profondeur	60 cm
Fonction pyrolyse	Oui
Nombre de foyers	4
Type de four	Électrique
Capacité du four	Non précisé
Programmateur	Oui
Type de commandes	Manettes rotatives
Type de nettoyage	Pyrolyse
Consommation électrique	Non précisé
Couleur	Blanc ou inox (non précisé)
Matériau de la porte	Verre
Type d'installation	Pose libre
Sécurité enfants	Non précisé
Accessoires fournis	Grille, lèchefrite (général)

FOIRE AUX QUESTIONS - E6568CPW1ELEC.PYRO ARTHUR MARTIN

Comment démarrer le mode pyrolyse sur l'ARTHUR MARTIN E6568CPW1ELEC.PYRO ?

Pour démarrer le mode pyrolyse, tournez le sélecteur sur le programme 'Pyrolyse', puis appuyez sur 'Démarrer'. Assurez-vous que le four est vide et que les grilles sont retirées.

Pourquoi mon four ne chauffe-t-il pas ?

Vérifiez que le four est correctement branché à une prise électrique et que le disjoncteur n'est pas déclenché. Assurez-vous également que le mode de cuisson est correctement sélectionné.

Comment nettoyer le four après une pyrolyse ?

Après le cycle de pyrolyse, le four sera très chaud. Laissez-le refroidir complètement, puis essuyez les cendres avec un chiffon humide.

Quel est le temps de cuisson recommandé pour un rôti ?

Pour un rôti, il est généralement recommandé de cuire à 180°C pendant environ 25 minutes par kilogramme, mais cela peut varier selon la recette.

Comment régler la température du four ?

Utilisez le sélecteur de température pour choisir la température souhaitée. La température s'affichera sur l'écran du four.

Mon four affiche un code d'erreur, que dois-je faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Vous pouvez également essayer de débrancher le four pendant quelques minutes, puis de le rebrancher.

Peut-on utiliser du papier aluminium dans le four ?

Oui, vous pouvez utiliser du papier aluminium, mais évitez de le placer sur les parois du four ou de bloquer les évents de ventilation.

Quel est le volume du four ?

Le volume du four ARTHUR MARTIN E6568CPW1ELEC.PYRO est de 70 litres.

Comment programmer une cuisson différée ?

Pour programmer une cuisson différée, sélectionnez le mode de cuisson, réglez la température, puis appuyez sur 'Minuterie' pour choisir l'heure de début souhaitée.

Le four fait des bruits étranges, est-ce normal ?

Un léger bruit peut être normal en raison des ventilateurs ou des éléments chauffants. Si le bruit persiste ou est excessif, contactez le service client.

MODE D'EMPLOI E6568CPW1ELEC.PYRO ARTHUR MARTIN

Cuisinière électrique pyrolyse

60 x 60

E6568CP

ARTHUR MARTIN

Electrolux

Nous vous remercions de la confiance que vous nous avons temoignee en choisissant :

ARTHUR MARTIN Electrolux

Nous savons que vous attendez de cet apparéil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a ete conu avec le plus grand soin, la plus grande attention.

Son'utilisation est très simple. Cependant, nous vous recommandons de dire attentivement cette notice. Bien connaître votre nouvel apparéil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous besoin pour d'autres apparèils de notre marque.

A bientôt et encore merci.

Table des matieres

A L'ATTENTION DE L'INSTALLATEUR

Avertissements importants 4

DESCRIPTION DE VOTRE CUISINIÈRE 6

L'INTERIEUR DU FOUR 7

LE PROGRAMMATEUR ELECTRONIQUE 8

CONSEILS AVANT LA PREMIERE UTILISATION 11

COMMENT UTILISER LA TABLE DE CUISSON 12

COMMENT UTILISER LE FOUR 13

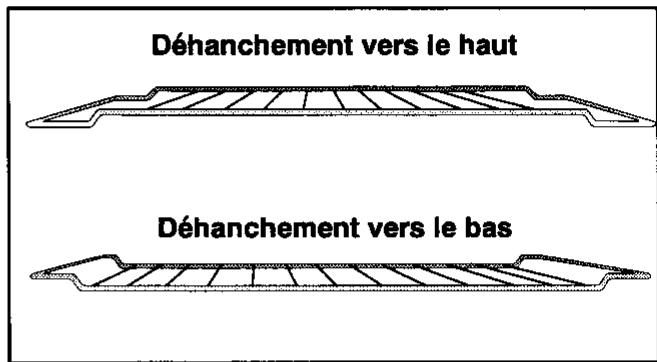

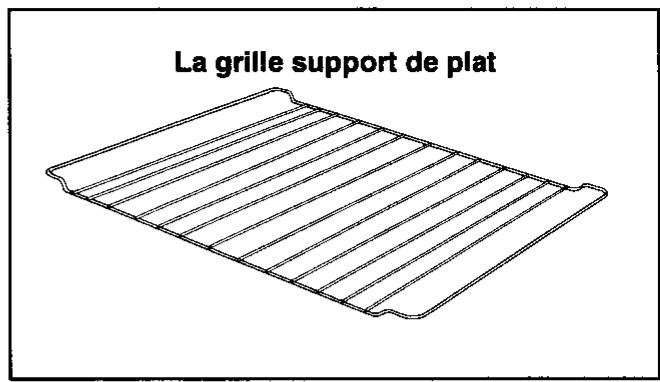

Les accessoires du four 15

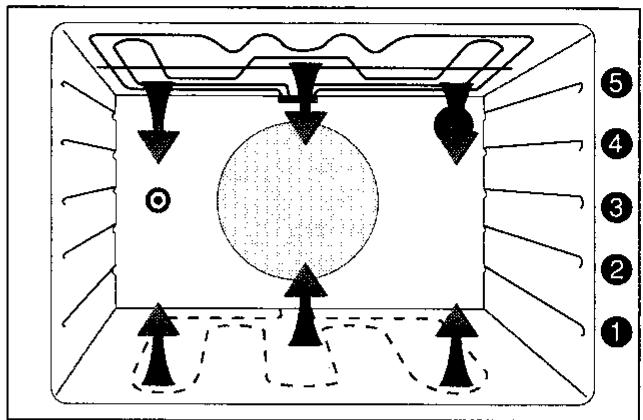

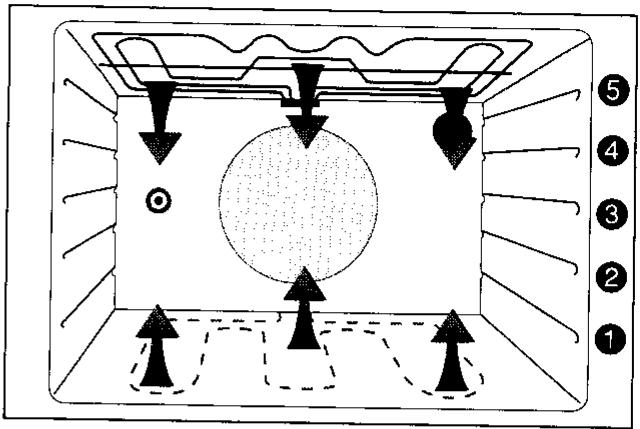

La cuisson traditionnelle 16

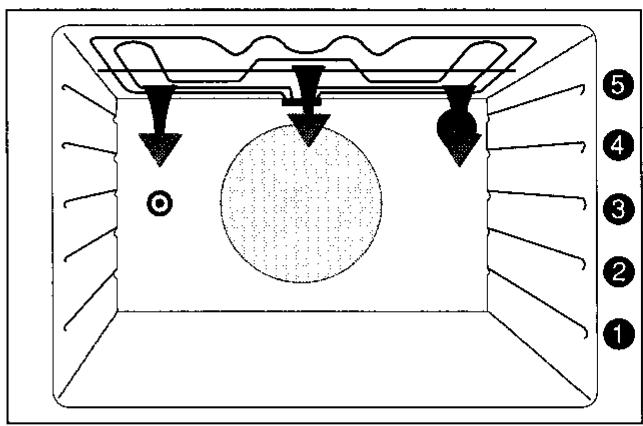

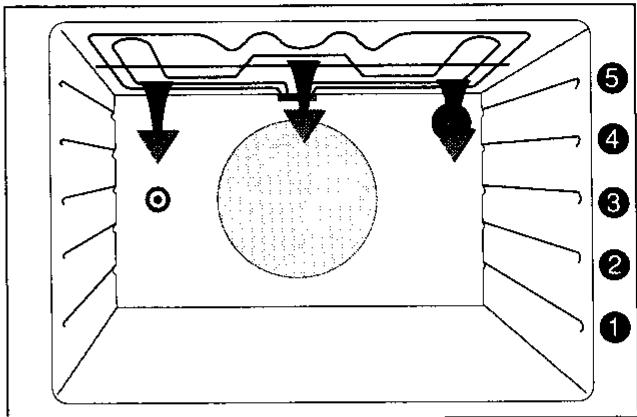

La cuisson au grin 17

La cuisson au maxi gril 18

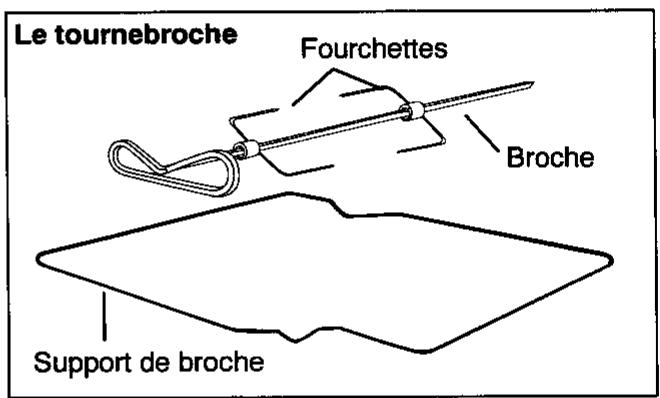

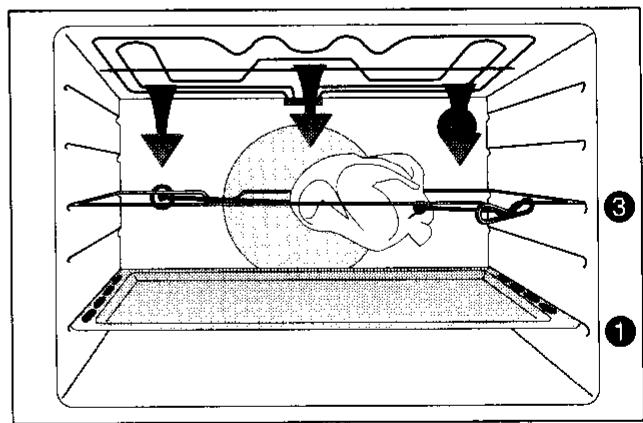

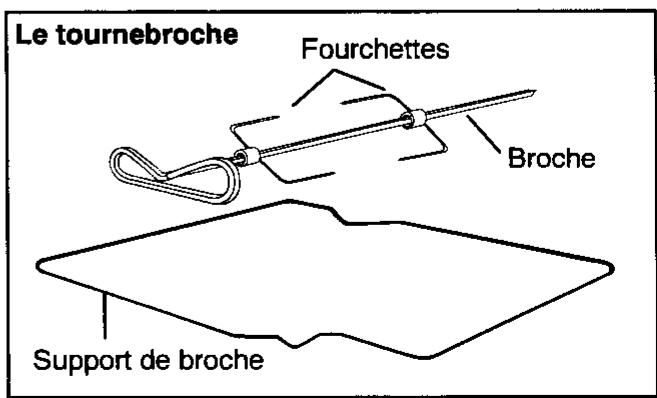

La cuisson au tournebroche 19

La cuisson des viandes 20

La cuisson par I'elément chauffant inférieur 21

Le maintien au chaud 22

La cuisson traditionnelle avec préchauffage intégré 23

CONSEILS D'UTILISATION : LA TABLE DE CUISSON 24

CONSEILS D'UTILISATION : LE FOUR 25

GUIDES DES CUISSONS 26

ENTRETIEN ET NETTOYAGE 28

EN CAS D'ANOMALIE DE FONCTIONNEMENT 32

CONDITIONS DE GARANTIE 33

SERVICE APRES-VENTE 33

A L'ATTENTION DE L'INSTALLATEUR 35

CHARACTERISTIQUES TECHNIQUES 36

INSTALLATION 37

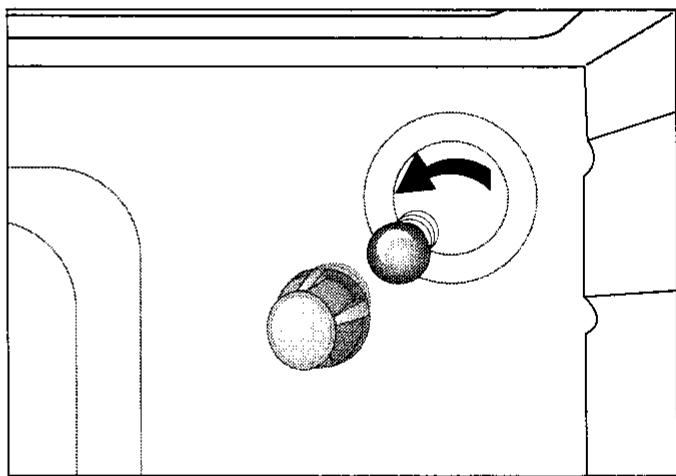

REEMPLACEMENT DE L'AMPOULE D'ECLAIRAGE 39

Comment utiliser votre notice ?

Les symboles suivants vous guideront tout au long de

l'utilisation de votre notice :

Instructions de sécurité

1.2.3 Description d'opérations étape par étape

Conseils et recommendations

Informations sur l'environnement

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veuillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• La façon de votre apparéil est chaudependant l'utilisation et le nettoyage, éloignez les jeunes enfants.
  Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Eloiignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous évitez ainsi qu'ils se brulent en touchant la surface de la table ou en renversant un écipient de cuisson.
• Ne tirez jamais votre apparéil par la poignée de la porte.
• Enlevez tous les produits dus à un débordement de la surface du couvercle avant de l'ouvrir.
  Veillez à ne rien laisser sur la table pendant l'utilisation des foyers (torchons, feuille d'aluminium...)
• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir.
  Pour le bon coulissement du tiroir, assurez-vous qu'aucun objet ne se trouve sous le tiroir.
• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).

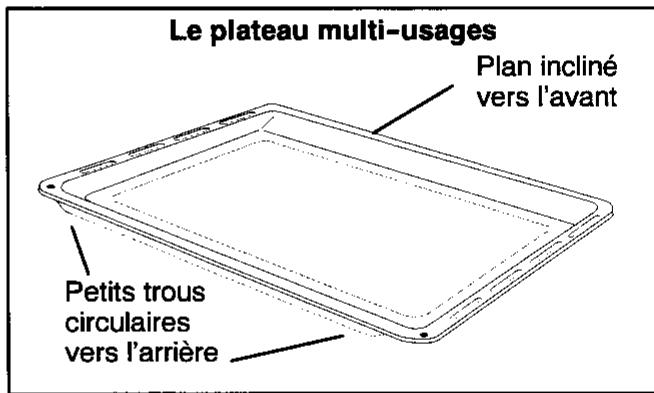

• N'employez jamais le plateau multi-uses comme plat à rôtir.
  Lorsque le four est en fonctionnement, le couvercle doit être relevé.

• Eteignez les plaques électriques et attendez que le dessus du plan de cuisson soit refroidi avant de fermer le couvercle.

• Avant la première utilisation de votre apparéil, faites le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (ventilation mécanique contrôle) en fonctionnement ou fenêtre ouverte.
• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher des éléments chauffants supérieur et utilisez des gants thermiques de cuisine.

• Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l'émail.
  Sur la porte ouverte du four :

• ne posez pas de charge lourde,
  assurez-vous qu'un infant ne puisse ni monter ni s'asseoir.

Pour éviter d'endommager les commandes de votre apparéil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.
- Si vous utilisez un apparéil électrique à fil à proximé de votre cusinière (par exemple un batteur électrique), assurez-vous que le fil de celui-ci ne risque pas de toucher une surface très chaude qui serait susceptible de le faire fondre, ou bien que son fil ne risque pas d'être coince dans la porte du four.
- En plus des accessoires fournis avec votre cuisine, n'utilise que des plats, des mouses à gâteaux... résistants à de haute températures (suivez les instructions des fabricants).
- Àprousutilisation de votre cuisinière assurez-vous que toutes les commandes se trouvent sur la position Arrêt.
- Vérifiez qu'aucun élément ne soit sous tension et que les parois soient suffisamment refroidies avant de procéder au nettoyage de votre cuisine.
Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre apparéil soit toujours propre ; lors de la cuisson de certaines

préparations, les projections graisseuses peuvent dégager des odeurs désagréables.

• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Debranche l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisine si la cuisine的前提 une quelconque anomalie.

En cas d'anomalie de fonctionnement, reportez-vous d'abord au chapitre "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Àpres-Vente. Indiquez la référence commerciale et le nombre de série de votre apparéil qui figurent sur la plaque signalétique. N'essayez pas de réparer votre apparéil vous-même, ceci pourrait être la cause d'accidents.

En cas d'intervention sur votre apparéil, exilgez du Service ÀpRES-VENTE les plèces de rechange certifiées Constructeur.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

Si vous procédez à la mise à la casse de votre apparéil, mettez hors d'usage ce qui pourrait représenter un danger : par exemple, coupeze le cable d'alimentation au ras de l' apparéil.

Avant d'utiliser votre apparéil, veuliez lièr toutes les instructions et conservez-les pour références ultérieures.

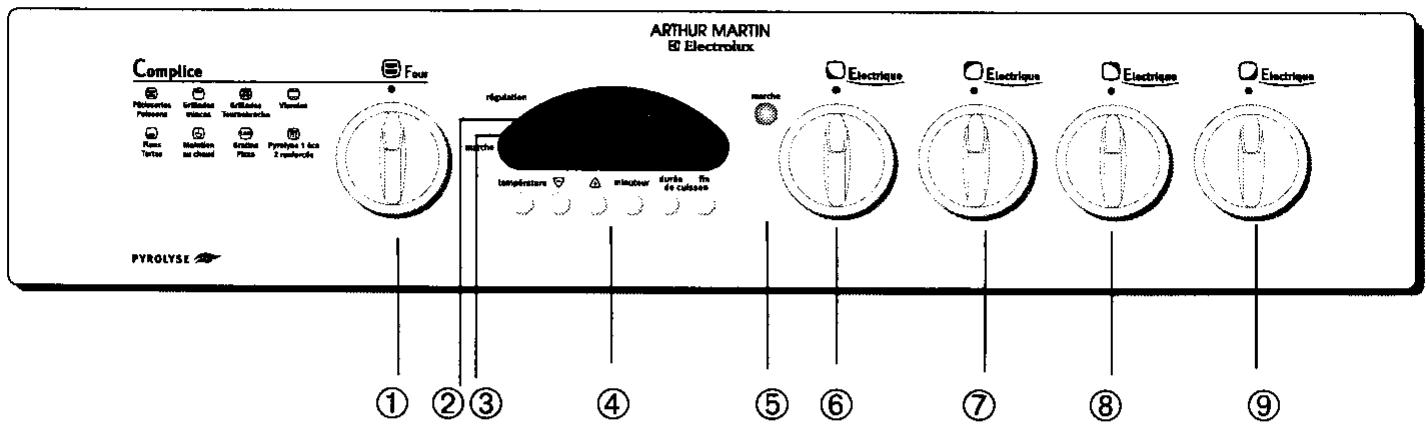

Le bandeau de commandes

① Commande du sélecteur de fonctions du four et de la température pré-reglée
② Voyant "régulation" (four)
③ Voyant "marche" (four)
④Programmateur électronique
⑤Voyant "marche" (table)
⑥ à ⑨ Commandes des foyers de table

La table de cuisson

Plaque standard 1,00 kW
Plaque standard 1,50 kW
Plaque à limiteur 2,00 kW
Plaque à limiter 1,50 kW

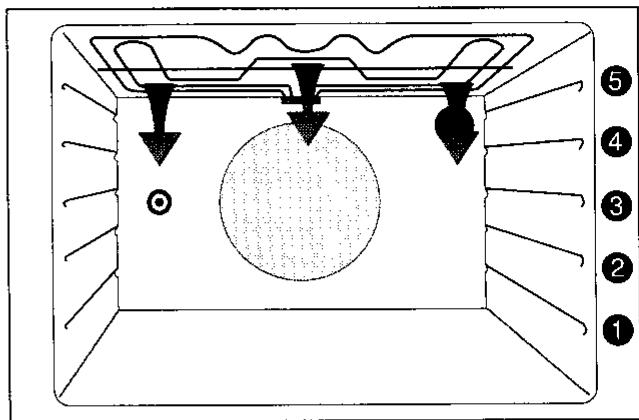

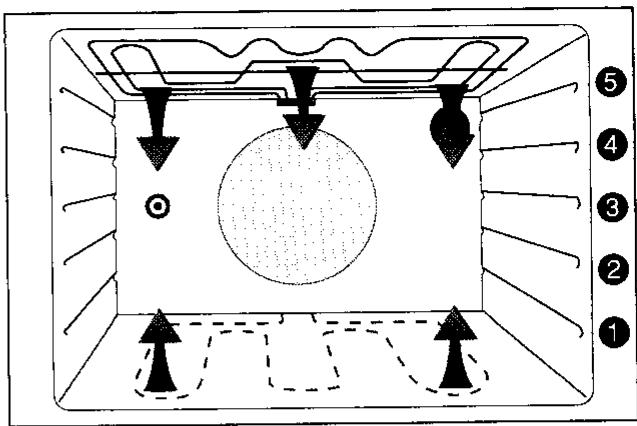

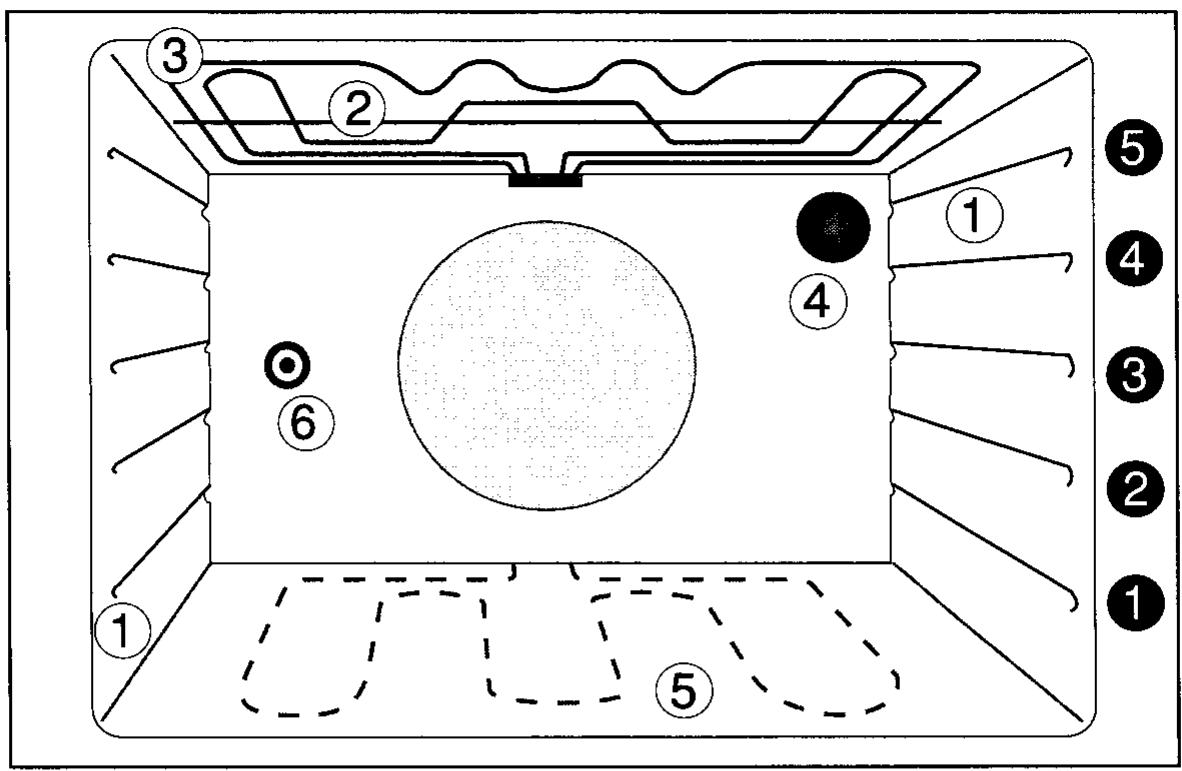

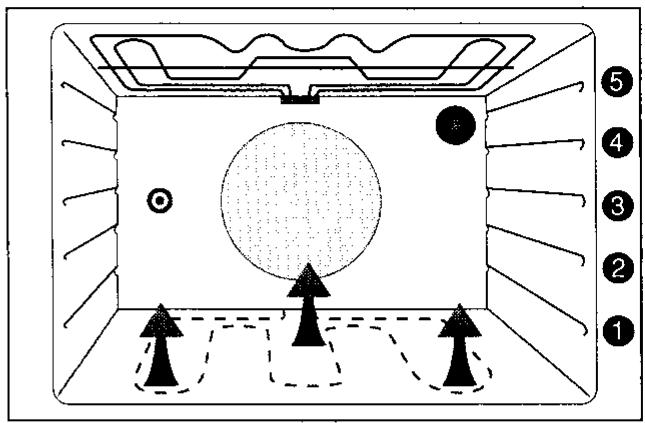

① Gradins
② Grill
③ Élement chauffant supérieur
④ Eclairage du four
⑤ Elément chauffant inférieur situé sous la sole
⑥ Entrainement de la broche

1 à 5 Niveau de gradins

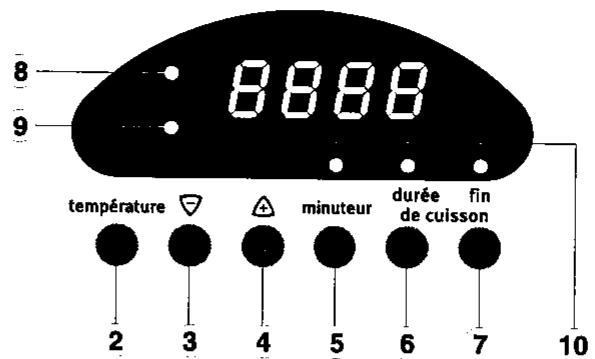

① Manette de sélecteur de fonctions du four, et de la température pré-réglée
② Bouton de visualisation des informations (temps, températures)
③ Bouton d'ajustement "Moins"
④ Bouton d'ajustement "Plus"
⑤ Bouton de réglage du minuteur

⑥ Bouton de réglage de la durée de cuisson
⑦ Bouton de réglage de la fin de cuisson
⑧ Voyant de régulation
⑨ Voyant marche / arrêt
Voyants de programmeur

Les voyants deprogrammateur places au-dessus des boutons de réglage clignotentès que vous actionné les boutons de réglage correspondants. Tant que levoyant clignote,vous pouvez modifier le réglage correspondant.

La lampe de four s'allume au début de toute cuisson (programmée ou non) et reste allumée pendant toute la cuisson.

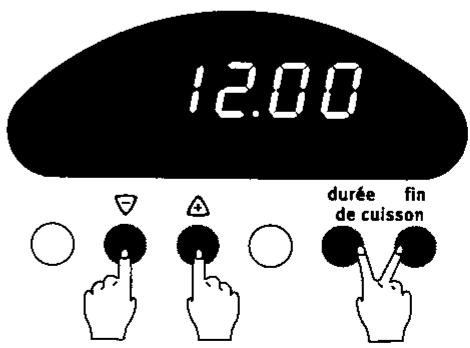

Mise à l'heure de l'horloge

1. Dès que la cuisine est raccordée electriquement, 12.00 s'affiche. Pour la mise à l'heure, presse simultanément les boutons "durée" et "fin de cuisson" pendant environ 3 secondes : 12.00 clignote.
2. Relâchéz les boutons "durée" et "fin de cuisson", et
3. actionnez le bouton + ou - jusqu'à l'affichage de l'heure exacte.

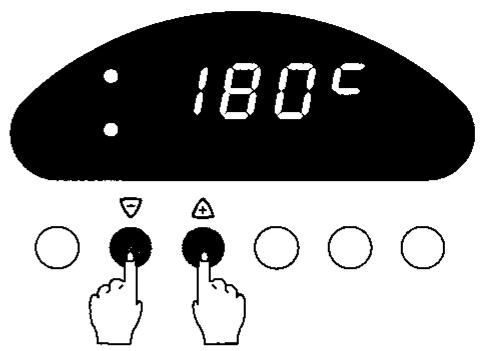

Modification de la température

• Dès la sélection de la position de cuisson, la température pré-réglée s'affiche : vous pouvez la modifier en appuyant sur les boutons + ou
  La température可以选择 resté affichée pendant environ 1 minute. Ensuite, l'heure s'affiche de nouveau.
• En cours de cuisson, appuyez sur le bouton "température" jusqu'à ce que la température s'affiche. Appuyez sur + ou - pour la modifier.

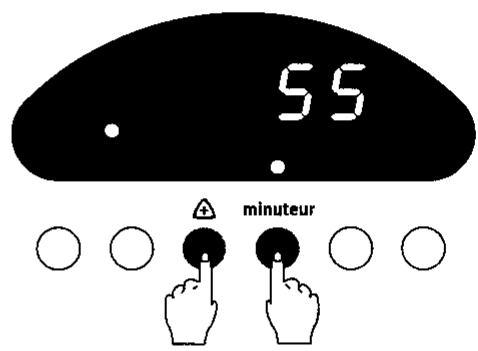

Utilisation du minuteur : fonction “ sablier”

1. Appuyez sur le bouton "minuteur". Le voyant "minuteur" clignote.
2. Appuyez sur jusqu'à l'affichage du temps souhaité.
3. Lorsque le bip sonore retentit, appuyez sur n'importe quel bouton pour l'arrête.

Cuisson programmée

Départ immédiat

1. Tournez la manette du sélecteur de fonctions sur la position choisisie, et modifie le cas échéant la température. Levoyant "marche" s'allume et le voyant "régulation" clignote.

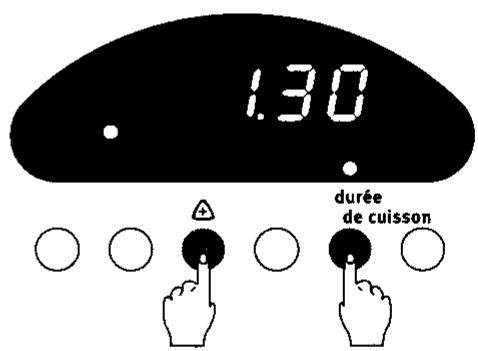

2. Appuyez sur le bouton "durée de cuisson", le voyant "durée de cuisson" clignote.
3. Appuyez sur le bouton + pour régler le temps de cuisson.

Vous avez également la possibilité de différer le département :

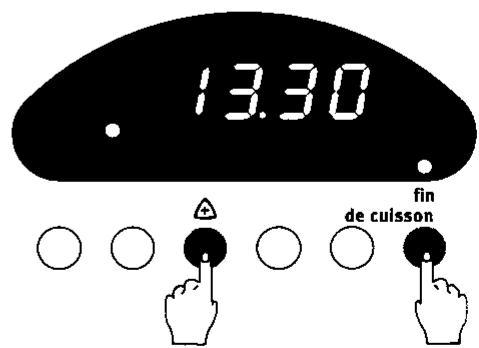

• Appuyez sur le bouton "fin de culsson". Levoyant "fin de culsson" clignote.

• Appuyez immédiatement sur le bouton + pour régler l'heure de fin de cuisson. Levoyant "régulation" s'éteint.

• Un signal sonore vous avertit de la fin de la cuisson. Appuyez sur n'importe quel bouton pour le stopper. Notre four s'arrête de chauffer.

• Ramenez la manette de sélecteur sur la position arrêt.

Si vous voulez annuler le temps de cuisson, mettez la manette de sélecteur sur la position arrêt.

Leprogrammateur calculera automatiquement l'heure de début de cuisson.

Au bout de quelques secondes, le temps de cuisson programme s'affiche à nouveau.

Au moment où le four se met en route, la lampe de four s'allume, et reste allumée pendant toute la cuisson. Le voyant "régulation" clignote tant que la température programmée n'est pas atteinte.

Vous pouvez à tout moment modifier la durée ou l'heure de fin de cuisson en appuyant respectivement sur les boutons "durée de cuisson" ou "fin de cuisson", puis sur le bouton + ou -

Pour afficher l'heure du jour, appuyez sur le bouton "température".

Pour annuler votre programmation, mettez le sélecteur de fonctions sur la position arrêt.

Visualisation des informations

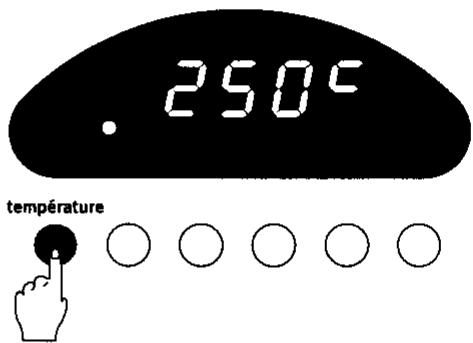

• Appuyez sur le bouton "température" pour visualiser :

• la température de cuisson sélectionnée : exemple 250^ (le "c" est positionné en haut à droite de la température),

• la température réelle à l'intérieur du four : exemple 200c (le “c” est positionné en bas à droite de la température),
  l'heure du jour.

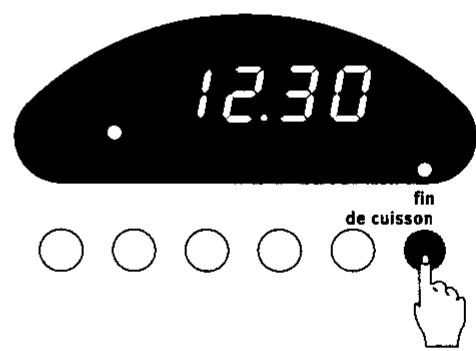

• Appuyez sur le bouton "fin de cuisson" pour visualiser:

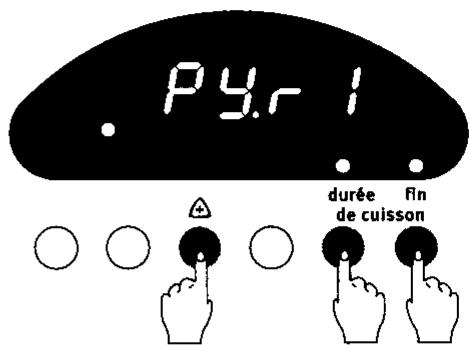

• l'heure de fin de cuisson ou de nettoyage pyrolytique programmee.
• Appuyez sur les boutons "minuteur" ou "durée de cuisson" pour visualiser les temps programmés.

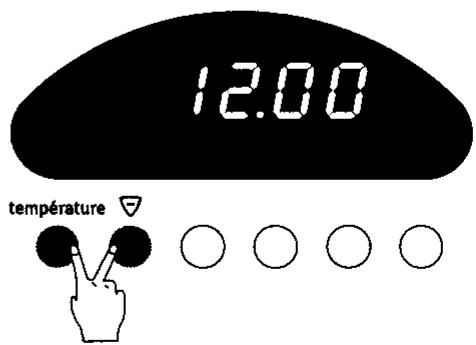

Sécurité infant

Pour éviter tout risque de mise en route interpôstive du four par un infant, votre four compte un système de verrouillage.

Le four eteint, appuyez simultanement sur les 2 premières touches "température" et pas plus de 2 secondes : un bip sonore retentit, un point rouge clignote en bas a droite de l'heure.
Lorsque la sécurité infant est enclenchée, les éléments chauffants du four ne fonctionnent pas.
Pour déverrouiller, appuyez de nouveau sur les touches "température" et , un bip sonore retentit, le point rouge s'eteint : votre four est de nouveau prêt à fonctionner.

CONSEILS AVANT LA PREMIÈRE UTILISATION

La table de cuisson

Avant la première utilisation des plaques électriques, faites-les chauffer 5 minutes en position maxi afin d'éliminer les graisses de protection.

Le four

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prénant soin de bien les rincer et les essuyer.

Première opération

Avant la première utilisation de votre four, faites-le chauffer une fois à vide. Assurez-vous alors que la piece soit suffisamment aérée : VMC (ventilation mécanique contrôle) en fonctionnement ou fenêtre ouverte.

Comment procéder?

1. Levez le couvercle.
2. Enlevez tous les accessoires du four.
3. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourrait se couver sur la façon de votre apparéil.
4. Mettez le programmateur à l'heure (voir chapitre "Le programmateurlectronique").
5. Placez le sélecteur de fonctions sur la position et augmentez la température jusqu'à 240^ .
6. Faites chauffer pendant une heures afin d'éliminer l'odeur provenant du calorifuge.

Le mode, la durée et la température de cisson indiqués dans les guides de cissons sont adaptés à votre nouvelle cusinière. Pour obtenir de bons résultats culinaires, suivez ces indications.

COMMENT UTILISER LA TABLE DE CUISSON

Plaque rapide à limiteur (point rouge) - plaque standard

Elles offrent 6 positions de cuisson.

Ces plaques chauffent vite et convennent particulièrement aux cissons qui demandent un démarrage à feu vif (reportez-vous au chapitre "Guides des cissons").

Le repère "0" correspond à la position arrêt.

Le repère "6" correspond à la position maxi.

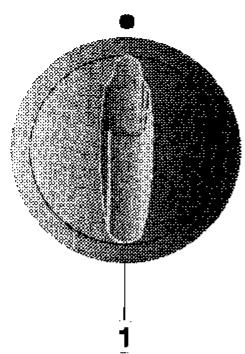

Pour allumer une plaque :

• Tournez la commande vers la droite ou vers la gauche.
• Amenez la manette sur le repère choisi, le voyant "marche" s'allume.

Pour éteindre une plaque

• Ramenez la commande en position "0".

Levoyant "marche" s'eteint sauf si une autre plaque fonctionne.

Levoyant "marche"

Il s'allume dés que vous tournez une manette des plaques de table. Il s'éteint lorsque vous la ramenez sur la position "0".

! Sécurité

• Eloiignez les jeunes enfants de l'appareil tant qu'il est chaud.
  Veillez à ne poser sur la table de cuisson aucun objet ou aliment susceptible de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliment contenant du sucre, etc...); en cas d'incident, nettoyez immédiatement.

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Lorsque le four est en fonctionnement, le couvercle doit être relevé.

Les commandes de four

Lechoix du mode de cuisson s'effectue à l'aide du sélecteur de fonctions du four.

Lorsque vous sélectionnez un mode de cuisson, la température est pré-réglée : il est possible de la modifier :

• Pour l'augmenter, appuyez sur la touche + (max. 300^ C ).
  Pour la diminuier, appuyez sur la touche (min. 30^ C).

Reportez-vous au paragraphe "le programmeur électronique".

L'éclairage fonctionne dés que la commande du sélecteur de fonctions est tournée. Le four resté éclairé pendant la durée de fonctionnement sauf pendant le nettoyage pyrolytique:

• il s'éteint automatiquement lorsque le programmeur est en attente de cuisson,
• il s'allume dés que la cuisson programmée commence,
• il s'eteint en fin de programmation du temps de cuisson.

Les différencs symboles du selecteur

Positions de cuisson

Températures pré-régliées

0 Position arrêt
Cuisson traditionnelle 180°C
Grill 210°C
Cuisson au maxi gril et au tournebroche 210°C
Cuisson des viandes 210°C
Cuisson par l'élément chauffant 220°C inférieur
Maintien au chaud 80^
Cuisson traditionnelle 200°C avec préchauffage intégré
Nettoyage pyrolytique

Levoyant "marche"

Il s'allume des que le four est sous tension.

Levoyant“regulation”

Il clignote dés que vous mettez le four en fonctionnement. Il reste allumé lorsque le four a atteint la température désirée.

Le dispositif d'arrêt de sécurité

Le four est équipé d'un dispositif d'arrêt automatique. Si vous avez oublé de fixer une limite de temps de cuisson, par exemple, le fonctionnement s'arrête automatiquement après 1 heures et 55 minutes ou 12 heures selon la température de cuisson préselectionnée.

Le ventilateur de refroidissement

Le ventilateur de refroidissement permet de maintainir l'environnement de la cuisine (bandeau de commandes...) à faible température. Il démarre et s'arrête automatiquement et il est normal que vous l'entendiez encore quelques instants après l'arrêt total de votre four.

Apressutilisation devoitré four, assurez-vous que la commande desélecteur de fonctions se trouve sur la positionArret (0).

Les accessoires du four

En plus des accessoires fournis avec votre cuisine, nous vous conseillons de n'utiliser que des plats et des moules à gâteaux résistant à de haute températures (sulvez les instructions des fabricants).

Votrecuisiniereestequipede:

1 grille support

Elle permet de poser les plats (rotis, gratins), les moulées à pâtisserie, etc.. Notre plat doit être centré sur la grille.

Vous pouvez l'utiliser dans les 2 sens de déhanchement pour ajuster la position de vos plats par rapport à la source de chaleur.

Pour les préparations très lourdes (plus de 4 kg), positionnez la grille support de plat, déhanchement vers le haut.

Le plateau multi-uses

Il est employé pour la cuisson ou le rechauffage de pizzas, de petits gâteaux individuels posés directement dessus.

On l'utilise aussi pour recueiller le jus des grillades ou des cuissons au tournebroche.

Nous vous recommendons de glisser le plateau dans les gradins : les petits trouss circulaires vers l'arrière (fond du four) et le plan incliné vers l'avant (côté porte de four).

Prenez la précaution de centrer le plateau multi-usages dans le four pour permettre une bonne circulation d'air et obtenir une cuisson homogène.

Pour vous simplifier le nettoyage, ce plateau multi-uses est pyrolysable. Vous pouvez le laisser dans votre four lors du nettoyage pyrolytique en suivant quelques conseils (voir chapitre "ENTRETIEN ET NETTOYAGE").

Le tournebroche

Il est composé de :

1broche
2 fourchettes
1 support de broche

Température pré-régée : 180° C

Elle convient à toutes les cuissons, tout spécifique de pâtisserie, de poissons, de terrines et de préparations à base de légumes.

Le préchauffage du four est nécessaire.

Comment professionnel?

1. Préchauffez le four en plaçant le sélecteur de fonctions sur la position de cuisson .
2. Modifiez eventuèlement la température pré-réglée (reportez-vous au paragraphe “leprogrammateur électronique”).
3. Enfournez votre plat lorsque le bip sonore vous indique que la température pré-régée est atteinte. Levoyant de régulation devient fixe.

La cuisson au grill

Toutes les cuissons au grill doivent etrefaltes sous votre surveillance.

L'utilisation du grill se fait portefermée.

Température pré-régée : 210° C

Sur cette position, seul l'objet interieur du grill fonctionne.

Ce mode de cuisson sert à griller les pieces de viande peu épaisses (côtes de porc, saucisses...) et en petite quantité.

Vous pouvez également griller des toasts ou des petits poissons (sardines).

Comment procéder ?

Les grillades

1. Préchauffez votre four sur la position gril Modifiez eventuèlement la température pré-réglée sans dépasser les valeurs préconisées dans le guide des cuissons (reportez-vous au paragphe "le programmeur électronique").
2. Préparez la piece à griller.
3. Placez-la directement sur la grille support de plat.
4. Glissez le plateau multi-uses au gradin ①.
5. Glissez la grille support au gradin ③ ou ④ suivant l'épaissur de la pierce à griller.

Preférez le gradin ⑤ pour les pieces à griller minces (toasts, côtes de porc, saucisses, petits poissons...).

1. Lorsque la première face est dorée, returnez la piece sans la piquer pour éviter de lui faire perdre son jus.
2. Faites griller la deuxième face
3. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé en fonction de l'épaissur de la pierce à griller et non par son poids.

Les gratins

1. Préchauffez vous four sur la position gril Modifiez eventuellesment la temperature pre-reglee sans depasser les valeurs preconisées dans le guide des cuissons (reportez-vous au paragphe "le programmateur electronique").
2. Placez le plat sur la grille support et glissez l'ensemble au gradin ③ ou ④.
3. Laissez le mets exposé quelques minutes au rayonnement du gril.

Plus la préparation sera proche de l'élement rayonnant, plus le "gratinage" sera rapide.

La cuisson au maxi gril

Toutes les cuissons au grill doivent etre faites sous votre surveillance.

L'utilisation du gril se fait porte fermée.

Température pré-régée: 210^ C

Sur cette position, l'élement interieur et extérieur du grill fonctionnent.

Ce mode de cuisson sert à griller les pieces de viande en grande quantité ou épaisses (côte de boeuf ...), ainsi que des poissons.

Voussouspoucezaussi gratinervos préparationsdéja cuites etchaudes.

Comment procéder?

Les grillades

1. Préchauffez votre four sur la position maxi gril Modifiez eventuèlement la températe pré-régée sans dépasser les valeurs préconisées dans le guide des cuissons (reportez-vous au paragraph "leprogrammateur électronique").
2. Prépare la piece à griller.
3. Placez-la directement sur la grille support de plat.
4. Glissez le plateau multi-uses au gradin ①.
5. Gissez la grille support au gradin ③ ou ④ suivant l'épaissur de la pierce à griller.

Preférez le gradin ⑤ pour les pièces à griller minces (toasts, côtes de porc, saucisses, petits poissons...). ou

Preférez le gradin ④ pour les pieces à griller épaisses (côte de boeuf, gros poissons, morceaux de poulet).

1. Lorsque la première face est dorée, returnez la piece sans la piquer pour éviter de lui faire perdre son jus.
2. Faites griller la deuxième face
3. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé en fonction de l'épaissur de la pierce à griller et non par son poids.

Les gratins

1. Préchauffez votre four sur la position maxi gril Modifiez eventuellesment la temperture pre-reglee sans depasser les valeurs preconisées dans le guide des cuissons (reportez-vous au paragraphe "le programmateur electronique").
2. Placez le plat sur la grille support et glissez l'ensemble au gradin ③ ou ④.
3. Laissez le mets exposé quelques minutes au rayonnement du gril.

Plus la préparation sera proche de l'élement rayonnant, plus le "gratinage" sera rapide.

La cuisson au tournebroche

La broche et son support sont très chauds après la culsson. Utilisez des gants thermiques de cuisine.

Température pré-reglee: 210^ C

Comment procéder?

1. Enfilez une fourchette sur la broche puis la piece à rôtir en veillant à ce qu'elle soit bien centrée.
2. Enfilez ensuite la deuxieme fourchette.
3. Bloquez les fourchettes à l'aide des vis.
4. Posez la broche sur le support et glissez l'ensemble au gradin ③.
5. Poussez la brochure pour engager son extrémité dans le carré d'entrainment de la brochure (orifice situé au fond du four à gauche).
6. Glissez le plateau multi-uses au gradin ①.
7. Fermez la portedu four.
8. Placez le sélecteur de fonctions sur la position et modifiez eventuellesment la température pré-reglee sans dépasser les valeurs précisées dans le guide des cuissons (reportez-vous au paragraphe "leprogrammateur électronique").
9. Vérifiez que la broche tourne.
10. Pour sorting la pièce rôtie, remèttez le sélecteur de fonctions sur la position Arrêt.
11. Tirez doucement et sortez simultanément du four : le plateau multi-uses, l'ensemble support de broche et la broche.

Température pré-réglée: 210^ C

La cuisson se fait par convection naturelle.

Cette position est spécialement adaptée à la cuisson des viandes.

La chaleur provenant de la sole est limitée afin que les projections ne brûlent pas sur la sole.

Les projections de graisse, le dégagement de fumées et les odeurs désagréables diminuent considérablement.

-党的建设 - Notre viande sera dorée et moelleuse ; votre fouille est restera propre plus longtemps.

Cette position de cuisson est dotée d'un préchauffage automatique. Nous vous conseillons de ne pas enfournier les viandes à froid, mais d'attendre la fin du préchauffage (le bip sonore retentit, et le voyant de régulation devient fixe). Ainsi, les viandes seront moins saisies et la cuisson sera plus moelleuse.

Comment procéder ?

1. Préchauffez le four en plaçant le sélecteur de fonctions sur la position = .
2. Modifie éventuelles le température pré-régée (reportez-vous au paragraphe "leprogrammateur électronique").
3. Dès que le bip sonore vous indique que la température pré-réglée est atteinte (le voyant de régulation devient fixe), enfournez la piece à rotir.

La cuisson par l'objet chauffant

inéieur

Température pré-régée : 220° C

Cette position est particulièrement adaptée pour la cuisson des pizza, des tartes à base de fruits frais et des flans.

Comment procéder?

1. Préchauffez le four en plaçant le sélecteur de fonctions sur la position .
2. Modifie eventuellesment la température pré-réglée (reportez-vous au paragraphe "leprogrammateur électronique").
3. Enfournez votre plat quand levoyant régulation arrête de clignoter et qu'il reste fixe.

Temperature pré-réglée : 80° C

Vous utiliserez cette position pour les plats deja cuits que vous souhaitez maintainir au chaud, sans toute fois en continuer la cuisson.

Comment procéder?

Environ 10 minutes avant la fin de la cuisson, placez le sélecteur de fonctions sur la position

La température est automatiquement pré-regisée à 80^ C.

La température décroit, puis se maintain à 80^ C.

Cette position convient plus particulièrement au maintien au chaud des plats à base de légumes (gratins, etc...), aux viandes blanches, mais ne convient pas aux viandes rouges que vous souhaitez consommer saignantes, ni aux pâtisseries.

La cuisson traditionnelle avec préchauffage intégré FLASH

Température pré-regée : 200° C

Cette position convient pour les cuissons de gratins, des préparations à base de légumes et des plats tout prêts, frais ou surgelés à rechauffer sans décongélation préalable.

Sur cette position, la montée en température du four est très rapide, rendant inutil le préchauffage.

De ce fait, cette position ne convient pas à la cuisson des pâtisseries délicates pour lesquelles vous préférez la position 0 .

Comment procéder?

1. Placez le sélecteur de fonctions sur la position Lashi. Modifiez éventuellesment la température pré-régée (reportez-vous au paragraphe "leprogrammateur électronique").
2. Enfournez votre plat immédiatement.

Réglez la température entre 200^ C et 220^ C selon la nature du plat.

A titre d'exemple, vous trouvez ci-dessous quelques préparations pour lesquelles cette position convient tout particulièrement.

Pour les plats surgelés du commerce, reportez-vous aux indications de cuisson en four traditionnel figurant sur l'emballage.

Type de mets	Gradin	Température	Temps de cuisson	Accessoires
Moussaka fraiche à réchauffer	2	200°C	25 min	plat en verre à feu
Lasagnes fraiches à réchauffer	3	200°C	35 min	plat en verre à feu
Pizza crue	3	200°C	30 à 35 min	plateau multi-usages ou tourtière
Pizza précuite	2	200°C	20 à 25 min	plateau multi-usages ou tourtière
Hachis parmentier surgelé	2	220°C	40 à 50 min	barquette en aluminium posée sur la grille

Avant de fermer le couvercle, entendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

• Ne faites pas chauffer la plaque à vide et n'intercalezaucun produit ou matériel entre la plaque et le recipient.
• Chaque fois que la recette le permet, couvrez votre écipient, vous réaliserez des économies d'énergie.
• Pensez à remener la manette sur la position arrêt avant la fin de la cuisson, celle-ci terminera grâce à la chaleur accumulée (cuisson des pâtes, du riz, mishotage).
  Pour prévenir les débordements (lait, huile, sauce, ...) positionné la manette sur un repère moins élevé quelques minutes avant l'ébullition. Ne replissée pas trop vos recipients.
• Lorsque vous réduisez la puissance de cuisson ou que vous arrêtez la plaque, sa température baisse lentement.

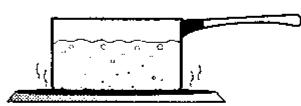

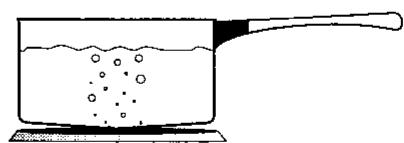

Choix des recipients

Choisissez toujours un écipient proportionné au diamètre de la plaque :

14 à 16 cm de diamètre pour le foyer avant droit et arrêté gauche.
18 à 22 cm de diamètre pour le foyer avant gauche et arrêté droit.
- Choisissez des recipients à fond écais et bien plat (fond dressé).

Bonne utilisation

Mauvaises utilisations

CONSEILS D'UTILISATION: LE FOUR

Le préchauffage se fait sur la position可以选择 pour la cuisson : un bip sonore vous previent lorsque la température programmée est atteinte.

Conseils pratiques

Ne placez jamais le papier d'aluminium directement en contact avec le bas de votre four, ici entraînerait une dépréciation de l'émail.

Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement.
Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvir la totalité de la surface de la grille.
- Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant ciisson. Vous évitez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.
- Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche enGRAisse.
- Ne dépassez pas les repères de thermostat préconisés dans le guide de cuissons des viandes.

Pour réaliser des économies d'énergie, utilisez la chaleur résiduelle

• Vous étés certainement habitué, pour économiser l'énergie, à arrêté une cuisson quelques minutes avant la fin de celle-ci, laissant le mets dans le four pour terminer sa cuisson avec la chaleur restant dans le four.

Nous avons automatisé cet avantage sur votre four, lorsque vous programmez un temps de cuisson supérieur à 15 min, le four coupe automatiquement les éléments chauffants quelques minutes avant l'heure programmée pour la fin de cuisson (environ 20% du temps de cuisson programmé).

Cette réduction n'apparait pas sur l'affichage du temps indiqué sur votre programmeur : lorsque le bip sonore retentit à la fin de la cuisson, l'utilisation de la chaleur résiduelle a déjà été prise en compte.

• Faites se succeder plusieurs cuissons, vous economiserez l'énergie nécessaire au préchauffage du four. Et quand cela est possible, n'hésitez pas à faire cuire en même temps 2 gâteaux de Savoie ou 3 cakes ou 2 tartes, par exemple.

Choix des récipiens

L'épaissur, la conductibilité et la couleur des recipients influencent les résultats culinaires.
- Pendant la cuisson, certaines préparations augmentent de volume, par conséquent,CHOISSEZ vos réciPIents de maniere à ce que la préparation crue laisse le tiers supérieur du moule libre.
Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des roits et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pierce à rottir.
- Réservez les plats en verre à feu pour vos Gratis et vos soufflés.

Influence des recipients sur les résultats de cuisson

Sachez que:

A) L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préserve n'humidité des alimentés. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôts.
B) La fonte émaillee, le fer étamé, le verre et la porcelain à feu, les recipients avec interieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le desschément des alimentes. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatéz	Que faire ?
Dessous trop pâle, pas assez cuit ou dessus trop foncé	Prenez un moule du type B ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	Prenez un moule du type A ou remontez le moule d'un niveau

Guide des cuissons sur les plaques électriques

Préparations	Plaque électrique
Maintien au chaud: beurre et chocolat fondus	1
Mijotage: sauces délicates, riz, légumes secs	2
Maintien à ébullition: pâtes, pommes de terre, légumes frais, potages	3
Cuisson à la poèle: veau, porc, omelette	4
Cuisson à la poèle: boeuf, crêpes	5
Fritures	6

Guide des cuissons au grill, maxi grill et tournebroche

Toutes les cuissons au grill doivent etre faltes porte fermée et sous voite surveillance.

Préparations	Préchauffage	Cuisson	Température (°C)	Niveau de cuisson (gradin)	Grille support	Temps de cuisson (minutes)	Accessoires
GRILLADES 3 minutes de préchauffage
Poulet au tournebroche	-		230	3	-	60 - 70	Tournebroche, plateau multi-usages
4 côtes de porc			230	5		10 - 15	Grille support, plateau multi-usages
6 côtes de porc			230	5		10 - 20	Grille support, plateau multi-usages
1 - 6 saucisses-merguez			230	5		8 - 12 par face	Grille support, plateau multi-usages
7 - 12 saucisses-merguez			230	5		8 - 12 par face	Grille support, plateau multi-usages
Poissons			230	5		5 - 10 par face	Grille support, plateau multi-usages
1 - 4 morceaux de poulet (cuisses)			230	4		10 - 22	Grille support, plateau multi-usages
5 - 6 morceaux de poulet (cuisses)			230	4		15 - 21	Grille support, plateau multi-usages

Guide des cuissons par l'objet chauffant inférieur

Préparations	Préchauffage	Culsson	Température (°C)	Niveau de culsson (gradin)	Grille support	Temps de culsson (minutes)	Accessoires
Quiche lorraine	Ø	Ø	220	3	Ø	35 - 40	Grille support, tourtière
Pizza	Ø	Ø	220	3	Ø	15 - 25	Grille support, tourtière
Flan (pâte brisée)	Ø	Ø	220	2	Ø	40 - 45	Grille support, tourtière
Flan aux fruits frais (pâte brisée)	Ø	Ø	220	2	Ø	40 - 45	Grille support, tourtière
Flan (pâte feuilletée)	Ø	Ø	220	3	Ø	40 - 45	Grille support, tourtière
Flan aux fruits frais (pâte feuilletée)	Ø	Ø	210	3	Ø	40 - 45	Grille support, tourtière

Guide des cuissons au four

Préparations	Préchauffage	Cuisson	Température (°C)	Niveau de cuisson (gradin)	Grille support	Temps de cuisson (minutes)	Accessoires
VIANDES
Rôti de boeuf, 1kg			240	2		35 - 40	Grille support, plat en terre à feu
Gigot d'agneau			240	2		50 - 55	Grille support, plat en terre à feu
Rôti de porc, 1kg			210	2		75 - 80	Grille support, plat en terre à feu
Rôti de veau, 1kg			200	2		60 - 70	Grille support, plat en terre à feu
Volaillie, 1,3kg			220	2		60 - 65	Grille support, plat en terre à feu
POISSONS
Poissons entiers			180	2		30 - 35	Grille support, plat en verre à feu
Poissons fillets			180	2		15 - 20	Grille support, plat en verre à feu
LEGUMES
Gratin dauphinois			200	2		50 - 60	Grille support, plat en verre à feu
Tomates farcies			220	2		50 - 60	Grille support, plat en verre à feu
Lasagnes			200	2		50 - 60	Grille support, plat en verre à feu
ENTREES
Croûtes feuilletées			230	3		15 - 20	Plateau multi-usages avec papier sulfurisé
Souffle au fromage			200	2		35 - 40	Grille support, moule à soufflé
Pâté en terrine			200	2		90 - 120	Terrine au bain-marie dans plateau multi-usages
Pizza			220	3		15 - 25	Grille support, tourtière
Quiche lorraine			230	1		35 - 40	Grille support, tourtière
PATISSERIES
Biscuit de Savoie			160 - 175	3		35 - 40	Grille support, moule à manqué
Brioche			180 - 190	3		15 - 20	Plateau multi-usages
			180 - 190	1		20 - 25	Grille support, moule à brioche
Cake aux raisins			170 - 180	2		50 - 60	Grille support, moule à cake
Généose			160 - 170	3		35 - 40	Grille support
Kouglof			180 - 190	2		35 - 40	Grille support, moule en terre cuite
Meringues			90 - 100	3		90 - 120	Plateau multi-usages
Pâté à choux			200	4		35 - 40	Plateau multi-usages avec papier sulfurisé
Quatre-quarts			170	3		35 - 40	Grille support, moule à manqué
Sablés			160	3		15 - 18	Plateau multi-usages avec papier sulfurisé
Tarte aux fruits (pâté brisée)			210	3		40 - 45	Grille support, tourtière
Tarte aux fruits (pâté levée)			180	3		30 - 35	Grille support, tourtière

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les recipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides des cuissons. Seule votre expérence vous permettra de trouver le réglage convenant le moyen à vos habitudes culinaires.

Nettoyage de la table

Avant de procéder au nettoyage, assurez-vous que chaque manette est sur la position arrêt et attendez que l'appareil soit refroidi.

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.

En cas de débordement, mouillez et laisserze détrempier, mais ne grattez pas et n'utilisez jamais de produits abrasifs, ce qui risquerait de rayer et d'endommager la surface émaillée.

Nettoyage du couvercle

Nettoyez-le avec une éponge humide additionné d'un détergent doux, rincez et séchez.

Plaques électriques

Vérifiez qu'aucun élément n'est sous tension. Toutes les commandes doivent se trouver sur la position arrêt (les voyants et la lampe de four éteints).

Utilisez une éponge humide et un détergent, rincez et séchez.

Si nécessaire, faites chauffer les plaques préalablement pour carboniser les salissures.

Les plaques doivent être maintainues bien sèches.

Périodiquement, vous pouvez les essuyer avec un papier absorbant légèrement huile.

Bandeau de commande et manettes

Utilisez une éponge humide additionnée d'eau savonneuse. Rincez et séchez soigneusement.

Fenêtre du programmateur électronique

Utilisez un chiffon doux, imbibé de produit à vitre ou d'alcool à brûler.

N'utilisez enaucun cas de crèmes à récurer, ni d'éponge "grattoir".

Porte, tiroir et côtés

Utilisez une éponge humide additionnée d'un détergent doux. Rincez et séchez soigneusement.

N'utilisez enaucun cas de produits abrasifs.

Principe

Les parois sont en émail spécial résistant aux haute stémpératures, d'aspect brillant et lisse au toucher.

La température du four portée à 500^ environna traine la carbonisation de toutes les salissures (projections grasses, sucres, oeufs, pâtes, ...). Les odeurs sont filtrées par un catalyseur.

La sécurité

Pour votre sécurité, en cycle pyrolyse, un système de verrouillage condamme automatiquement la portedes que la température du four avoisine 300^

A partir de 300^ , la porte reste verrouillée même si le cycle de pyrolyse est stoppe (panne de secteur ou arrêt voltaire). Il faut attendre que le four refroidisse pour déverrouiller la porte.

Pendant le cycle de nettoyage, un ventilateur de refroidissement fonctionne. La ventilation est maintainue après l'opération de nettoyage tant que le four n'est pas suffisamment refroidi.

Lors du cycle de nettoyage par pyrolyse, n'utilise pas les foyers de table.

Le cycle s'effectue uniquement sous le contrôle duprogrammateur électronique.

Entretien régulier

Après chaque cuisson salissante, pensez à retarder les projections avec une éponge.

Entretien periodique

Si vous four est peu sali (par exemple, après une ou deux cuissons seulement), utilisez la position P r . Àpres un cycle de nettoyage par pyrolyse, passez une éponge humide dans le four froid pour enlever les résidus blanchâtres.

N'hésitez pas à nettoyer votre four aussi souvent que cela est nécessaire.

Pour un nettoyage par pyrolyse renforcée, utilisez la position _r .

Vous pouvez effectuer le nettoyage par pyrolyse à la suite d'une cuisson pour bénéficier de la chaleur déjà accumulée dans le four.

Le nettoyage par pyrolyse immobilise l'utilisation de votre apparéil pendant 2 h à 3 h environ.

Comment procéder ?

1. Levez le couvercle de votre cuisineire.
2. Retirez la grille et le tournebroche du four, ils supporteraient mal la température de pyrolyse.
3. Si nécessaire, enlevez l'excedent de salissures (débordements,-graisse) qui entraineraient un dégagement de fumée trop important pour être absorbe par le catalyseur.
4. Fermez la porte.

Départ immédiat

1. Tournez la manette du sélecteur de fonctions sur la position l , P y_r / s'affiche, le voyant "durée de cuisson" clignote, le voyant "marche" s'allume.

Vous utilisez ,r /si vous four est peu sale.Si voitre four est très sale,appuyez sur la touche ^+ pour selectionner le cycle ,r≥

1. Appuyez sur le bouton "durée de cuisson" pour confirmer votrechoix et démarrer immediatement le cycle de nettoyage.
   Levoyant "durée de cuisson" devient fixe et levoyant "régulation" clignote.
2. Lorsque le temps du cycle de nettoyage est écoulé, le four s'arrête automatiquement.
3. Ramenez la manette du sélecteur de fonctions sur arrêt.

La portedu four estchaudependantle cyclede nettoyage par pyrolyse,elolignez lesjeunes enfants.

Programmation du nettoyage pyrolytique (départ différé, arrêt automatique)

1. Tournez la manette du sélecteur de fonctions sur la position l
2. Choisissez entre les programmes _r et _r^2 . Levoyant "durée de cuisson" clignote.
3. Appuyez sur le bouton "fin de cuisson". 2 heures sont automatiquement ajoutées à l'heure du jour (2 h 30 pour P.Y.R).
4. Choisissez l'heure de fin de pyrolyse en appuyant sur le bouton +

Lorsque _r ou _r^2 réapproxarait sur l'écran, appuyez sur le bouton "durée de cuisson" pour confirmer le cycle de nettoyage.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Nous vous recommendons vivement de faire les vérifications suivantes sur votre cuisine avant d'appeler un technicien du Service Àpre-S-Vente. Il se peut que le problème soit simple, et que vous puissiez le résoudre vous-même.

Symptômes	Solutions
Les foyer de table et le four ne fonctionnent pas	Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • qu'il n'y a pas de coupure de courant.
Le four ne chauffe pas (leprogrammateur fonctionne normalement)	Vérifiez que: • la sécurité infant n'est pas enclenchée.
Les résultats de cissonne sont pas satisfaisants	Vérifiez que: • la position de préchauffage est correcte (voir chapitre "Guides des cissons), • la durée et la température de préchauffage sont correctes, • la position de cisson est adaptée, • la température sélectionnée est correcte, • la durée de cisson est adaptée, • la grille ou le plateau multi-uses est bien positionné dans le four, • le réseau de cisson est bien adapté.
Le four fume	Vérifiez que: • le four ne nécessite pas de nettoyage, • la préparation ne déborde pas, • il n'y a pas de projections excessives de graisse/jus sur les parois du four, • la température et la position de cisson sélectionnées sont adaptées, plus particulièrement pour la position "Cuisson des viandes" (voir chapitre "Guides des cissons").

Si après avoir vérifié ces différents points l'anomalie persiste, contactez alors le Service Àprous-Ventre.

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre "Réserve".

Conditions d'application

Pour une application de cette garantie, vous doivent acceder au distributeur qui vous a vendu l'appareil et lui désenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'oeuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Réserves

Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :

• Si les détiériorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc...) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans la notice d'utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.
• Si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéroes de série.
  Si une réparation a été effectué par une personne non agrée par le constructeur ou le vendeur.
• Si l'appareil a ete utilise a des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a ete concu.
• Si l'appareil a eté achété ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout etat de cause dans les conditions des articles 1641 et suivants du Code Civil.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès-Ventre.

En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les Pièces de Rechange certifiées Constructeur.

En appelant un Service Apre's-Ventre, indiquez-lui la refere ccommerciale et le numero de srie de voe tappeil. Ces indications figurent sur la plaque signaletique de voe tappeil.

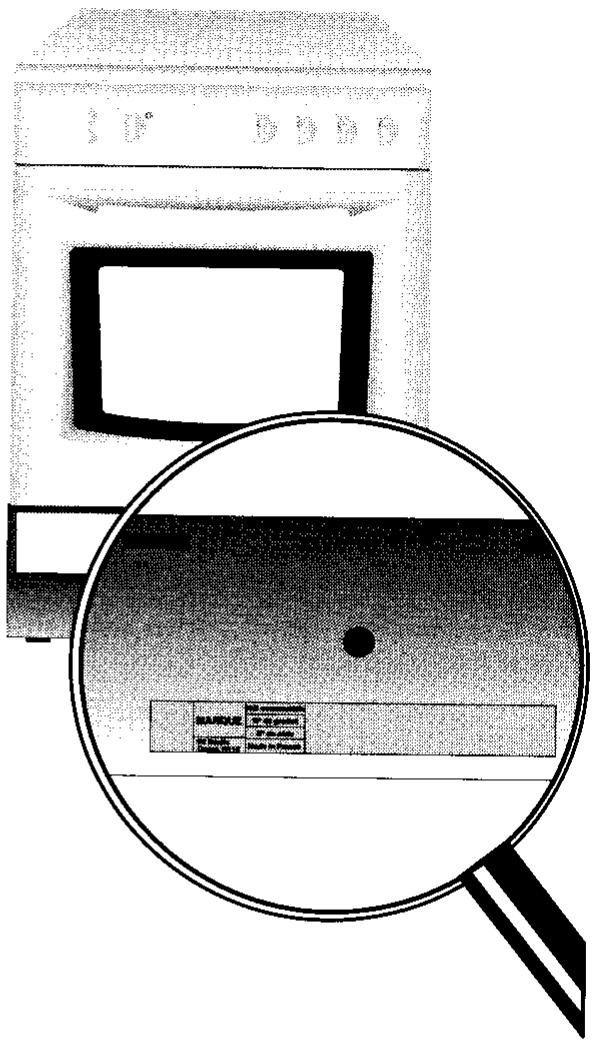

La plaque signalétique

En appelant un Service ÀpRES- VENTE, indiquez-lui la réference commerciale, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

La plaque est visible sur le socle de l'appareil, en façade, lorsque le tiroir est enlevé (reportez-vous au chapitre "INSTALLATION").

Les informations inscrites sur cette plaque vous seront nécessaires en cas de panne et pour la commande de pieces au Service ÀpRES-Vente.

	MARQUE	Réf commerciale
		N° de produit
		N° de série
	60 Senilis Const. N110	Made in France

Consignes de sécurité

• Cette cusinière est un apparéil du type X, c'est à dire que les meubles juxtaposés à l' apparéil ne doivent pas dépasser la hauteur de cette-ci. Cette disposition assure la protection du mobilier.
• Les parois adjacentes à la cusinière doivent être soit en matérieliau résistant à la chaleur, soit revêues d'un tel matériel.

Raccordement électrique

Les cusinières sont livrées exclusivement pour courant alternatively: 50 Hz (reportez-vous au tableau n^1 au chapitre "Installation": "raccordement, cable et calibre des fusibles").

Vérifiez que :

• la puissance de l'installation est suffisante,
  les lignes d'alimentation sont en bon etat,
• le diamètre des fils est conforme aux règles d'installation,
• l'installation fixe compte un dispositif possedant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation et l'entretien doivent être effectuels par un professionnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur :

• norme NF C 15-100 - installations électriques à basse tension.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Référence commerciale

E6568CP

Type de la cuisineire

2040

Raccordement électrique

230V50Hz

La table de cuisson	Couvercle de table	tôle
	Foyer avant droit	plaque à limiteur 1,50 kW Ø 145 mm
	Foyer arrière droit	plaque standard 1,50 kW Ø 180 mm
	Foyer avant gauche	plaque à limiteur 2,00 kW Ø 180 mm
	Foyer arrière gauche	plaque standard 1,00 kW Ø 145 mm
Le four	Four	électrique
	Puisance du four	3,30 kW
	Gril	électrique
	Puisance du grill	2,90 kW
	Eclairage de four	ampoule 25 W type E14
	Nettoyage	pyrolyse
Minuterie, programmation du temps et de la température	Programmateur électronique
Accessoires	1 grille support
	1 plateau multi-uses
	1 ensemble tournebroche
	Tiroir de rangement des accessoires
Dimensions	Hauteur régable couvercle fermé	86,5 à 88 cm
	Hauteur régable au plan de cuisson	84,7 à 86,2 cm
	Largeur	59,5 cm
	Profondeur	61,8 cm
	Poids	56,5 kg

Le marquage C€ correspond à l'application des directives : compatibilité electromagnétique 89/336, marquage C€ 93/68 et basse tension 73/23.

Mise en place de l'appareil

Mise à niveau

Votrecuisiniere estequipeede 2piedsdreglablesa l'arrierepermettantuneparfaite misea niveau.

Pour visser ou dévisser les pieds arrirées, utilisez une clé plate n° 32.

Dégagement et remontage du tiroir

Pour consulter la plaque signalétique où figurent la référence commerciale et le nombre de série de votre cuisinière, il vous suffit de dégager le tiroir, comme suit :

1. coulissez le tiroir vers l'avant jusqu'à l'agrafe "butée",
2. à l'aide d'un tournevis fin, enlevez l'agrafe "butée" en soulevant,
3. enfin, dégagez le tiroir complètement.

Pour remonter le tiroir :

1. procédez à l'inverse, en s'assurant que le tiroir est suffisamment engagé dans ses glissières pour repositionner l'agrafe "butée".

Raccordement électrique

Vérifiez que :

• la puissance de l'installation est suffisante,
  les lignes d'alimentation sont en bon etat,
• le diamètre des fils est conforme aux règes d'installation en vigueur,
• l'installation fixe de l'utilisateur compte un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm,
  calibre de fusible : consultez le tableau n° 1.

Comment professionnel?

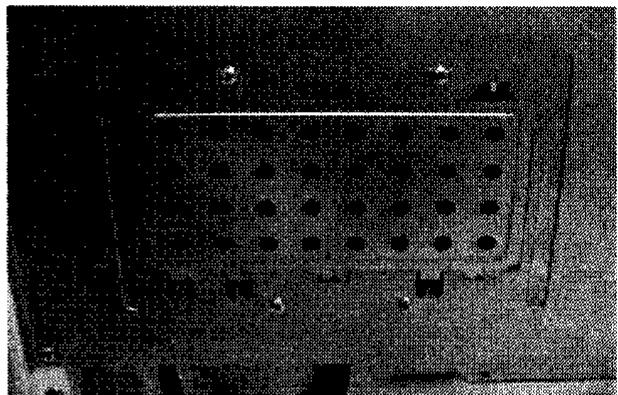

1. Dévissez les 2 vis de la trappe de raccordement située à l'arrière de l'appareil,

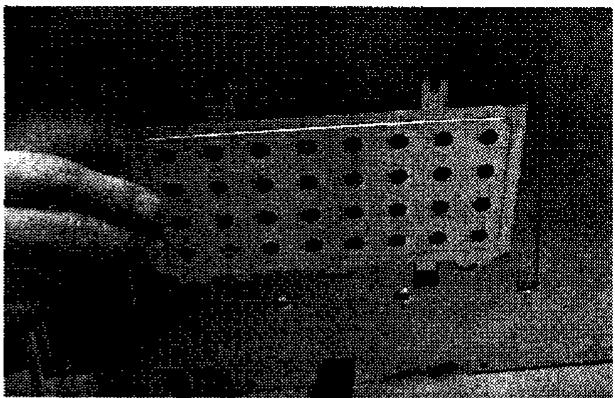

2. retirez la trappe de raccordement,
3. desserrez les 2 vis de l'arrêt de traction,itué sous le carter,
4. introduizez l'extremité du cable dans le trou au dessus de l'arrêt de traction,
5. ensuite, connectez le cable à la barrette de raccordement conformément au tableau n° 1,
6. resserrez les 2 vis de l'arrêt de traction,

7. remettez la trappe de raccordement :

8. engagez les 3 ergots inférieurs de la trappe à l'intérieur de la découverte du carter,

9. refermez la trappe par le bord supérieur,

10. et enfin, remettez les 2 vis.

RACCORDEMENT, CABLE ET CALIBRE DES FUSIBLES
(tableau n^ 1)

Type de branchement	Monophasé	Triphasé	Triphasé Y 3ph + neutre	Triphasé V 2ph + neutre
Raccordement du cable sur la plaque à bornes	1 2 3 4 5 1/2 Mono	1 2 3 4 5 1/2 △3 - 230V 230V 230V	1 2 3 4 5 1/2 Y 3 + N - 230V 230V N	1 2 3 4 5 1/2 V 2 + N - 230V N
Tension au réseau	230 V	230 V	230 V / 400 V	230 V / 400 V
Tension des éléments chauffants	230 V	230 V	230 V	230 V
Câble de raccordement	3 x 6 mm²	4 x 4 mm²	5 x 2,5 mm²	4 x 4 mm²
	câble H07 RN-F	câble H07 RN-F	câble H05 RR-F ou H05 RN-F	câble H07 RN-F
Fusible	32 A	25 A	20 A	25 A

REEMPLACEMENT DE L'AMPOULE D'ECLAIRAGE

Avant de procéder au changement de l'ampoule du four, veillez à ce que la commande de four soit sur la position Arrêt (selecteur de fonctions sur 0).

Débranche l'alimentation électrique de l'appareil. Assurez-vous aussi que l'intérieur du four soit froid.

Cette ampoule de 25 W, du type culot à vis E14 (230/240 V) est une ampoule spéciale "chaleur" résistant à une température de 300^ . Elle est disponible auprès du Service Àpres-Vente de votre revendeur.

L'ampoule est située au fond du four et accessible par l'intérieur du four.

Pour avoir accès :

1. Dévissez le capuchon en verre protégeant l'ampoule dans le sens inverse des aiguilles d'une montre.
2. Dévissez l'ampoule.
3. Remplacez l'ampoule.
4. Resserrez bien le capuchon en verre.
