MODE D'EMPLOI AFA50851X ARTHUR MARTIN

Notice d'utilisation

Bienvenue dans le monde d'electrolux

Nous vous remercions de la confiance que vous nous temoignez enCHOIsissant un appeareil Electrolux qui, nous espereons vous accompagnera AGREABLEMENT au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

Sommaire

Consignes de sécurité 3 Généralités 7 Utilisation de la hotte 8 Entretien 9 Accessoires (en option) 13 En cas d'anomalie de fonctionnement 13 Installation 14

Les symboles suivants sont utilisés dans cette notice d'utilisation :

Informations importantes sur la sécurité personnelle et informations sur comment éviter de déterminer l'appareil

Informations générales et conseils

Informations sur la protection de l'environnement

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

• Le tuyau d'évacuation doit partager le même diamètre que celui de l'ouverture d'évacuation.

Attention! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

• La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

• Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.
• L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance, à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation.

de l'appareil par une personne responsable de leur sécurité.

• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
• La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
• Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.
• L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte.
• L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en

Tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrique.
• La société décline toute responsabilité pour des inconvenients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole — présente sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités

• La hotte est livrée en version recyclage (filtre à charbon actif monté) mais peut être utilisée, en enlevant le filtre à charbon actif, en version évacuation extérieure.

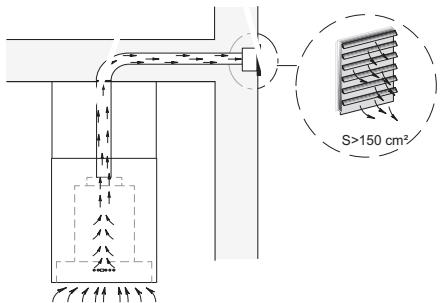

Version d'évacuation extérieure

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation.
• Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

Version recyclage

• L'air est filtré par un filtre à charbon et renvoyé dans la pièce.
• En version recyclage, utilisez les filtres à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotte

• La hotte est équipée de vitesses régulables. Il est conseillé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs.

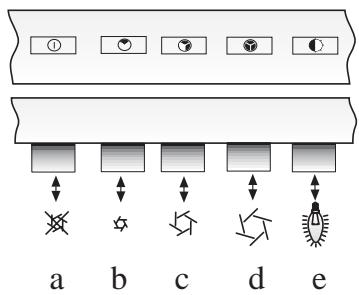

• Le bandeau de commandes de la hotte se trouve sur l'avant de l'appareil.

a. Touche Marche / Arrêt b. Sélection de la vitesse 1 c. Sélection de la vitesse 2 d. Sélection de la vitesse 3 e. Touche Marche / Arrêt Eclairage

Entretien

Veillez à débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Filtre à graisse métallique

• Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage.

Le filtre àGRAISSÉ métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Ouverture du filtre à graissé métallique

Actionnez la poignée à ressort et décrochez le filtre vers le bas.

Nettoyage à la main

Laissez tremper la cassette du filtre à GRAISSE METALLIQUE durant env. 1 dans de l'eau chaude avec un détergent doux puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

Placez la cassette du filtre à graisse métallique dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtre à graisse.

Lavez avec un programme pour

vaisselles très sales et une température d'au moins 65°C. Recommencez éventuellement l'opération. Remettez en place la cassette après séchage.

Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtré à GRAISSSE métallique lors du passage dans le lave-vaiselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.

• Nettoyez l'intérieur du logement de la cassette avec une éponge humidifiée d'eau chaude et additionnée d'un détergent doux (n'employez jamais de détergents corrosifs ou de brosses à récurer!).

Filtre à charbon

• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).

- Remplacement du filtre à charbon

Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d'utilisation). Ce filtre ne peut être ni lavé ni réutilisé.

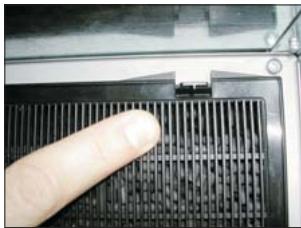

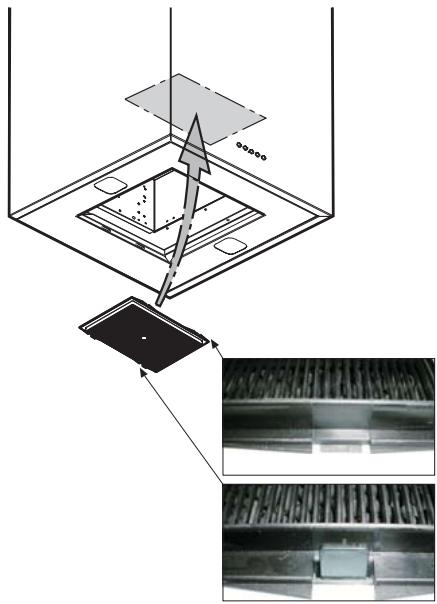

Montage

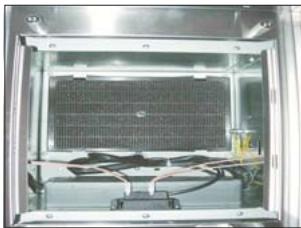

Retirez le filtre àGRAISSÉ. Introduisez le filtre àcharbon dans la partie intérieure de la hotte.

Fixez d'abord le filtre à charbon au caisson de la hotte à l'aide de ses crochets arrêté, puis fixez-le définitivement à l'aide des crochets prévus fournis avec le filtre.

Poussez énergiquement vers le haut pour vous assurer du bon accrochage du contrôle.

Replacez le filtre à graisse.

• Pour le démontage, procédez dans l'ordre inverse.

• Lors de la commande d'un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du(des) filtre(s).
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

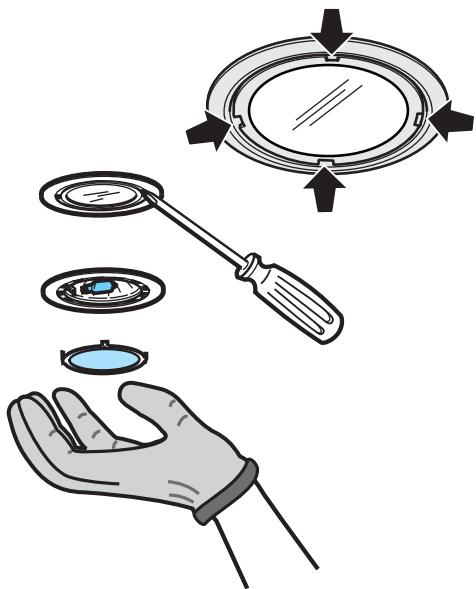

Remplacement de l'ampoule d'éclairage

• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.
• Retirez l'ampoule grillée.
• Remplacez l'ampoule défectueuse par une ampoule du même type et de même caractéristique.

• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Aresp-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux. N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement humidifié d'un détergent doux.
• Nettoyez toutes les parties en plastique avec un chiffon doux humidifié avec de l'eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtre à charbon Type 41

En cas d'anomalie de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiéz que : • il n'y a pas de coupure de courant • l'interrupteur Marche/Arrêt esteffectivement sur une positiondécente que la position "Arrêt".
La hotte a un rendementinsuffisant ...	Vérifiéz que : • la vitesse moteur sélectionnée estsuffisante pour la quantité de fuméeet de vapeur dégagée. • La cuisine est suffisamment aéréepour permettre une prise d'air. • les filtres à charbon actifs ne sontpas usagés (hotte en versionrecyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en versionevacuation).
La hotte s'est arrêtée au coursdu fonctionnement...	Vérifiéz que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolairene s'est pas enclenché. Placez l'interrupteur Marche/Arrêtsur Arrêt. Attendez. Remettez l'interrupteur Marche/Arrêt sur une position différente quela position "Arrêt".

Installation

\section*{Caractéristiques techniques}

	AFA 50851
Dimensions (en cm):
Hauteur (évacuation extér.):	71÷110
Hauteur (recyclage):	71÷110
Largeur:	43
Profondeur:	43
Puisance nominale totale:	270 W
Moteur:	230 W
Eclairage:	2 x 20W (G4)
Longueur du câble:	150 cm
Branchement électrique:	220-240 V

Accessoires/matériel de montage

1 flasque 0 120 mm 2 vis 3,9 × 32 ~mm 2 chevilles 6 mm (pour les fixations au mur) 4 chevilles 8 mm (pour les fixations au mur) 4 vis 5 × 45 ~mm 46 vis 3,5 × 9,5 ~mm 4 vis 2,9 x 6,5 2 embouts de tournevis (pour visser les vis avec tête du type TORX).

Consignes de sécurité pour l'électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branche la hotte dans une prise murale conforme aux normes en vigueur et place-la dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Attention! La substitution du cable d'alimentation doit être effectuée par le service d'assistance technique autorisé de façon à prévenir tout risque.

Installation

Attention! Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

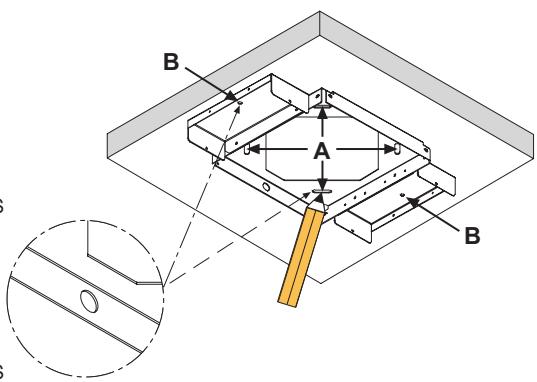

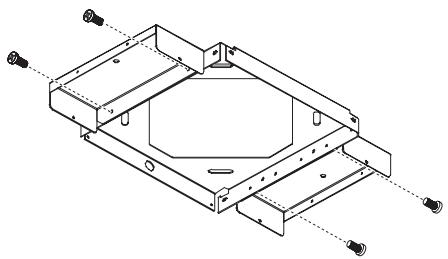

• Fixer les 2 étriers latéraux à la bride de fixation au plafond.

• Placer la bride de fixation contre le plafond.
• Avec un crayon, marquer la position des points de fixation A et B.
• Réaliser 4 trous de Ø 8mm à proximité des points A précédemment marqués. Placer les 4 chevilles de Ø 8mm dans les trous.
• Réaliser 2 trous de Ø 6mm à proximité des points B précédemment marqués. Placer les 2 chevilles de Ø 6mm dans les trous.
• Fixer la bride de fixation au plafond à l'aide de 6 vis.

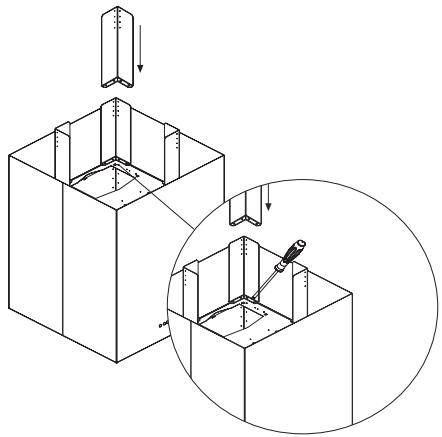

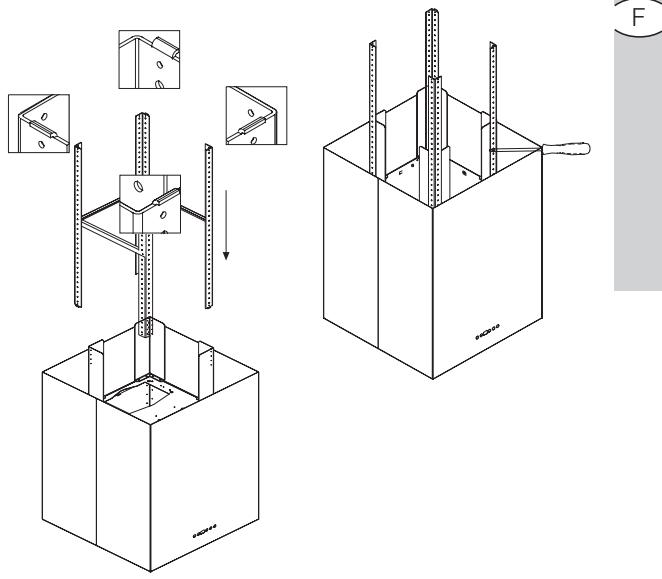

• Appliquer les 4 étriers angulaires sur le groupe moteur.

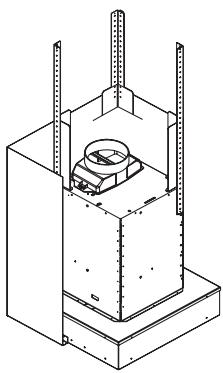

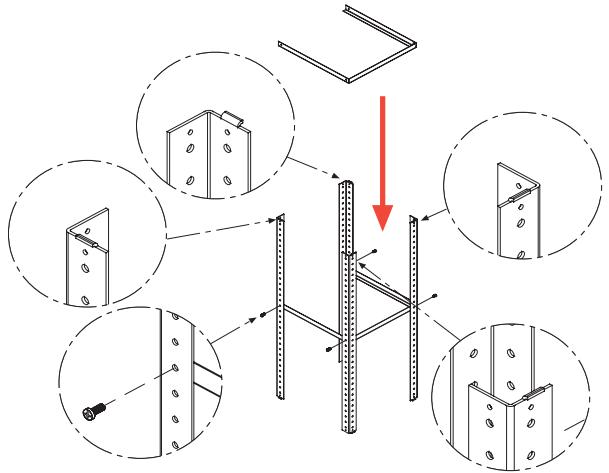

• Assembler le treillis de soutien de la hotte.

• Régler le treillis et le fixer aux 4 étriers angulaires de la hotte.

Attention: de ce réglage dépendra la hauteur finale de la hotte.

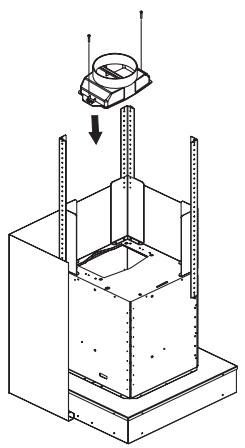

• Fixer l'anneau de raccordement au groupe moteur.
• Pour la version évacuation extérieure uniquement :

Fixez la flasque à la hotte et raccordez-y un tuyau d'évacuation approprié.

L'autre extrémité du tuyau doit être raccordée à un système d'évacuation des fumées vers l'extérieur.

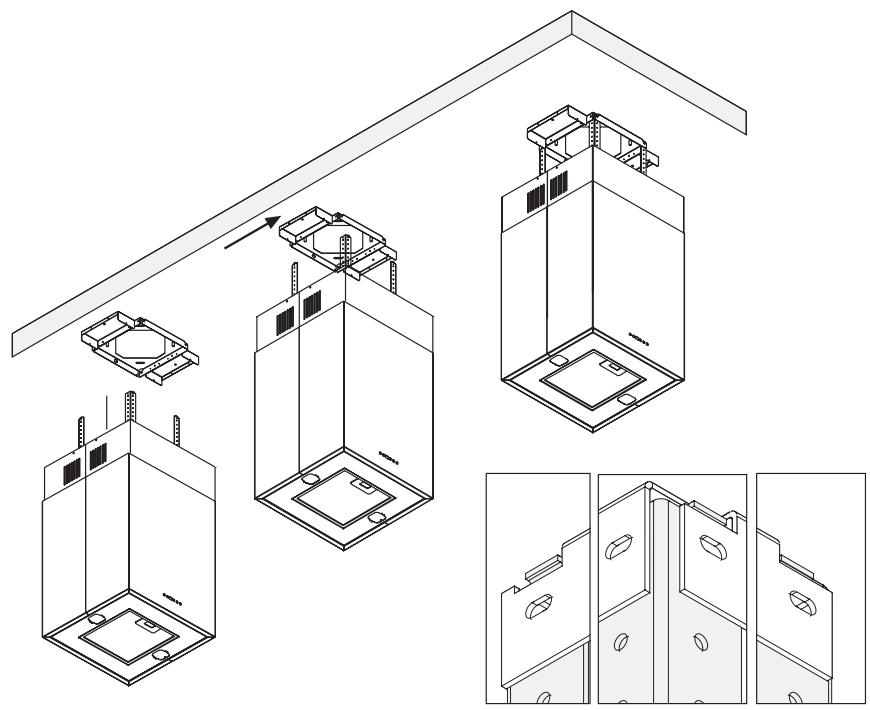

• Accrocher la hotte à l'étrier de fixation au plafond.

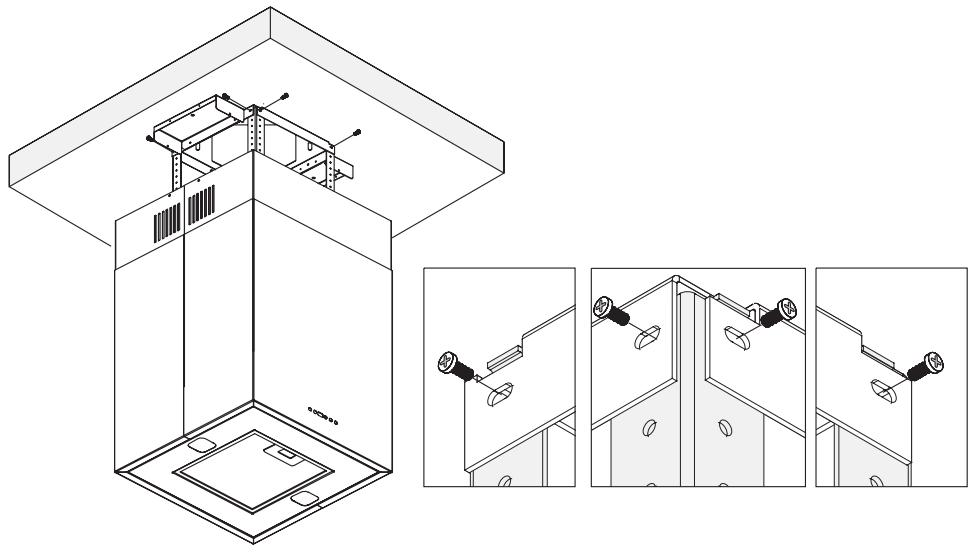

Fixer la hotte à l'étrier de fixation au plafond à l'aide de 8 vis (4 par angle).

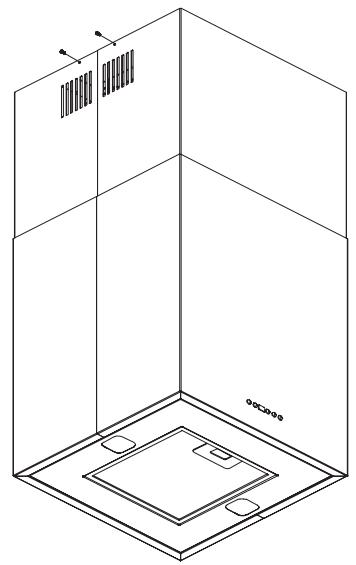

• Faire glisser vers le haut la partie supérieure de la cheminée et la fixer à l'aide de 4 vis.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous

communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vous nous contacter

Pour tenir nos engagements, nous écoutons les Consommateurs. Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso Electrolux BP 50142 - 60307 Senlis Cedex

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre de Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensestenweg 719, 1502 Lem- beek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
Espana	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10a, LT-08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet ki-rályné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Ar-cos
Romania	[phone]	Str. Gari Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mä-genwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebie SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabaşi caddesi no : 35 Taksim İstanbul
Rocsnja	[phone]	129090 Môcka, Olimpișničkni πocosnékt, 16, Îц "Оlimpișnik"
Ukraina	[phone]	04074 KiöB, Вун.Автозавочьka, 2a, Îц "Альков"
