MODE D'EMPLOI Q2031A YAMAHA

Votre choix est indéniablement judicieux. L'égaliseur graphique YAMAHA Q2031A est sans nul doute l'appareil exemplaire en termes de prix/performances, fruit de l'excellent savoir-faire de longue date en électroacoustique de YAMAHA. Nous vous félicitons encore d'avoir fait preuve d'autant de perspicacité et nous vous remercions de l'intérêt que vous y portez.

L'égaliseur Q2031A est un appareil d'une grande souplesse qui vous permet d'opérer une accentuation ou une atténuation de 12 dB sur chacune des 31 bandes de fréquences centrées autour des fréquences de tiers d'octave aux normes de l'Organisation de Normalisation Internationale (ISO) sur une bande passante comprise entre 20Hz et 20 kHz. Cette latitude de correction on ne peut plus étendue ouvre invariablement sur un vaste choix d'applications en termes d'égalisation acoustique et d'enregistrements. Pour vous citer un exemple, vous pouvez optimiser le gain de façon à vous placer aux marges de la réaction acoustique de toutes les fréquences. Par ailleurs, vous êtes loisible de refonte des caractéristiques de fréquence de votre choix afin d'obtenir un rendu acoustique adapté à votre local d'écoute, à un studio ou même une salle de concert afin de produire une ambiance vérister et fidèle que les critiques les plus sévères sont capables de tant exiger. Ce mode d'emploi a été rédigé pour vous aider à obtaining des performances optimales et bénéficier d'un fonctionnement sans la moindre panne de votre nouvel égaliseur Q2031A. Nous vous demandons de bien pouvoir le lire entièrement avant de mettre l'appareil en service.

• Ce système à deux canaux offre la possibilité d'un contrôle complètement indépendant sur chacun des canaux, de l'application du signal à l'entrée au signal délivré.
• Le rôle largeur de bande d'un tiers d'octave et le contrôle assurent sur 31 bandes de fréquences sur toute l'étendue de la bande passante 20Hz à 20kHz favorisent une égalisation extrêmement précise.
• Le Q2031A a fait l'objet d'une conception particulièrement minutieuse à différents points de vue, notamment fonctionnel et opérationnel. Par exemple, chacun des étages d'égalisation est muni d'un sélecteur EQ indépendant permettant une dérivation des circuits d'égalisation, d'un filtre passeur-haut à curseur à fréquence de coupure ajustable et de sélecteurs de gamme RANGE facilitant la sélection d'accentuation/atténuation de ± 6 dB ou ± 12 dB.
• La grande souplesse du Q2031A peut être exploitée aux fins d'applications les plus diverses et peut être installée en rack audio standard de 19 pouces.

TABLE des matières

CARACTERISTIQUES 7 CHARACTERISTIQUES TECHNIQUES 8 PRECAUTIONS 9 FAÇADE 9 PANNEAU ARRIÈRE 11 EXAMPLES DE CONFIGURATIONS 11 CONTROLE ACOUSTIQUE 12 SCHEMA SYNOPTIQUE 19 DIMENSIONS 19

Caractéristiques techniques

RéPONSE EN FRÉQUENCY	0 ± 0,5dB, 20 Hz à 20 kHz
DISTORSION TOTALE PAR HARMONIQUE	Moins de 0,1% @ +4 dB, 20 Hz à 20 kHz
RONFLEMENT ET BRUIT	-96 dB (potentiométre LEVEL en position maximum et tous les' curseurs d'égalisation en posi-tion linéaire)
GAIN MAXIMUM EN TENSION	+24dB: Com. de niveau d'entrée sur -20dB Com. de niveau de sortie sur +4dB
CORRECTEURS D'ÉGALI-SATION	31 bandes (par tiers d'octave)
Fréquences nominales	20, 25, 31,5, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1k, 1,25k, 1,6k, 2k, 2,5k, 3,15k, 4k, 5k, 6,3k, 8k, 10k, 12,5k, 16k, 20 kHz
Gamme variable	±12 dB/±6 dB
DIODE ÉLECTROLUMI- NESCENTE CRÈTE-MÉTURE	S'allume lorsque le niveau de sortie atteint 3dB sous écrétage.

FILTRE PASSE-HAUT (Fréquence d'élimination)	12 dB/octave (20 Hz à 200 Hz)
ALIMENTATION
Modèle pour les Etats-Unis et le Canada	CA 120 V, 60 Hz
Modèle universel	CA110/120/220/240V, 50/60 Hz
CONSOMMATION
Modèle pour les Etats-Unis et le Canada	25 W
Modèle universel	25 W
DIMENSIONS (L x H x P)	480 mm x 88 mm x 298 mm (18-7/8” x 3-1/2” x 11-3/4”)
POIDS	4,8 kg (10,6 lbs.)

CHARACTERISTIQUES D'ENTREE

Connecteurs d'entrée INPUT	Potention-mètre de niveau d'entrée INPUT	Impédance d'entrée	Impédance de source	Sensibilité * (en gain maximum)	Niveau d'entrée		Connecteurs **
					Niveau nominal	Maximum avant écérétage
Entrées INPUT (A, B)	+4 dB	15 k ohms	Lignes 600 ohms LINES	+4 dB (1,23 V)	+4 dB (1,23 V)	+20 dB (7,75 V)	Prise jack téléphonique XLR-3-31
	-20 dB			-20 dB (77,5 mV)	-20 dB (77,5 mV)	-4 dB (489 mV)

CHARACTERISTIQUES DE SORTIE

Connecteurs de sortie OUTPUT	Potentiomètre de niveau de sortie OUTPUT LEVEL	Impédance de sortie	Impédance de charge	Niveau de sortie		Connecteurs **
				Niveau nominal	Maximum avant échéage
Sorties OUTPUT (A, B)	+4 dB	150 ohms	Lignes 600 ohms	+4 dB (1,23 V)	+20 dB (7.75 V)	Prise XLR-3-32
			Lignes 10k ohms		+18 dB (6.16 V)	Prise jack téléphonique
	-20 dB	150 ohms	Lignes 600 ohms	-20 dB (77,5 mV)	-4 dB (489 mV)	Prise XLR-3-32
			Lignes 10k ohms		-6 dB (388 mV)	Prise jack téléphonique

• Le niveau d'entrée nécessaire pour obtenir le niveau de sortie nominal. ** Les connecteurs XLR sont symétriques. Les prises jacks téléphoniques sont asymétriques.

0 dB correspond à une tension efficace de 0,775 V. Sous réserve de modification des caractéristiques sans préavis.

Eviter de placer le Q2031A dans un endroit risquant de l'exposer directement aux conditions suivantes :

° Exposition directe au soleil et aux températures excessivement élevées. ° Températures excessivement basses. ° Très haute humidité ou très forte concentration de poussière. ° Puissantes vibrations.

Manipulation

Ne jamais forcer sur les dispositifs de réglage et les potentiomètres.

CORDON d'alimentation

Le cordon d'alimentation doit être débranché de la prise murale uniquement en tirant par la prise et non pas le cordon. Ne jamais tirer sur le cordon d'alimentation car ceci risque de couper les conducteurs internes ou de provoquer un court-circuit.

Branchements

Placer l'interrupteur d'alimentation de chacun des appareils en position d'arrêt avant d'effectuer les connexions nécessaires. D'autre part, avant de déplacer le Q2031A, débrancher tous les cordons pour éviter d'endommager les cordons et les prises.

Nettoyage du coffret et entretien

Essuyer la surface extérieure du coffret avec un morceau d'étoffe coulé et sèche. Ne pas utiliser de bénzine ou autres solvants pour nettoyer le coffret de l'appareil et éviter d'utiliser des produits insecticides à vaporiser dans les environs de cet appareil.

FOUDRE

Si la foudre risque de tomber dans les environs de votre domicile et par mesure préventive, débrancher immédiatement le cordon d'alimentation du Q2031A pendant les orages car une très haute tension risque de parcourir les fils électriques et d'endommager sérieusement l'appareil si la foudre tombe.

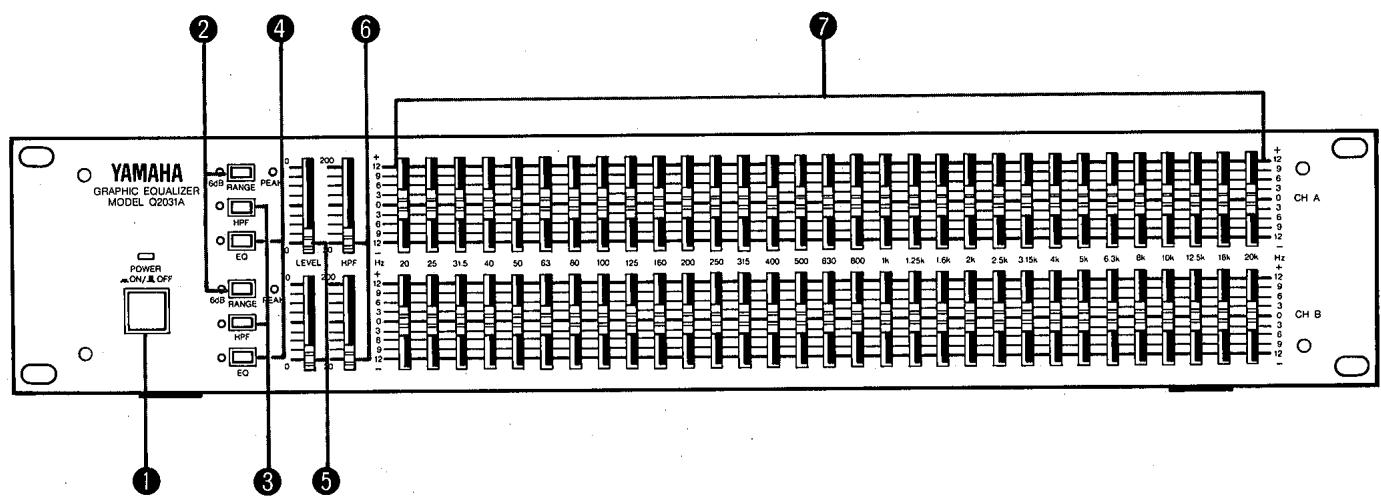

1 Interrupteur d'alimentation POWER

Dès que l'interrupteur est pressé pour permettre l'égaliseur sous tension, le témoin d'alimentation à diode électroluminescente LED POWER placé juste au-dessus de l'interrupteur s'allume. Une seconde pression sur l'interrupteur permet de couper l'alimentation.

2 Sélecteurs de gamme RANGE

Les sélecteurs de gamme RANGE permettent de définir la gamme de filtrage d'accentuation ou de coupure des canaux respectifs. Lorsque les sélecteurs sont placés en position d'arrêt, la gamme normale sélectionnée est + / - 12 dB ; quand ils sont en fonction, la gamme sélectionnée est + / - 6 dB. Cette dernière gamme est particulièrement utile pour opérer une égalisation de grande précision. Lorsque le sélecteur RANGE est commandé, la diode électroluminescente LED placée juste à gauche du sélecteur s'allume et signale ainsi que la gamme appliquée est + / - 6 dB.

3 Sélecteurs de filtre salle-haut HPF

Chaque canal est actuellement équipé d'un sélection de filtre passé-haut indépendant de façon à mettre le filtre en service ou au repos dans les circuits audio avant l'étage d'égalisateur graphique. Lorsque le sélection HPF est en position de repos, le signal d'entrée est dirigé directement vers l'étage égaliseur et évite ainsi le filtre passé-haut.

Lorsque le sélecteur de filtre passé-haut est placé sur marche, le filtre passé-haut fait partie des circuits d'égalisation et assure une coupure de 12 dB par octave en-dessous de la fréquence déterminée par la commande de fréquence de filtre passé-haut ⑥. Les diodes électroluminescentes LED associées à chacun des curseurs s'allument lors que le sélecteur est placé sur marche et signale ainsi que le filtre passé-haut est sollicité.

4 Sélecteur EQ

Lorsque le sélecteur EQ, affecté à chacun des canaux, est en position de repos, les étages d’égalisation sont évités. Lorsque le sélecteur EQ est mis en service, chaque diode électroluminescente LED correspondante s’allume, les étages d’égalisation sont sollicités dans le passage du signal audio. Ceci permet de procéder à une comparaison du signal à modulation corrigée et du signal à modulation inchangée en alternant tout simplement le sélecteur entre ses positions d’arrêt et de marche.

5 Potentiomètre de niveau d'entrée LEVEL

Des potentiomètres séparés affectés à chacun des canaux permettent d'ajuster la sensibilité d'entrée de façon à bénéficier d'un niveau d'entrée optimum. Lorsque le potentiomètre LEVEL est placé en position supérieure maximum de son échelle graduée, le niveau d'entrée du signal de la source reste inchangé (+4 dB ou -20 dB). Au fur et à mesure que le potentiomètre est abaissé, le niveau d'entrée diminue.

Ce potentiomètre peut être utilisé pour rétablir le niveau de sortie lorsque le niveau général a été modifié au cours du procédé d’égalisation. Cependant, ceci a pour effet de modifier aussi le niveau d’entrée. Les méthodes de correction ne modifiant pas le réglage du potentiomètre LEVEL favorisent un meilleur rapport signal-sur-bruit et une gamme dynamique plus étendue.

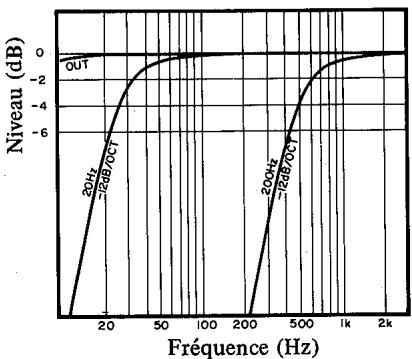

Les commandes de filtré passe-haut agissant en continu sur la fréquence d'élimination sur la totalité de la gamme des fréquences audibles de 20Hz à 200Hz pour les filtres passe-haut auxquels ils sont associés ainsi que leurs canaux. Une élimination de 12 dB par octave sera réalisée en-dessous de la fréquence sélectionnée.

1. Chaque filtre passe-haut peut être réglé pour éliminer les ondes stationnaires de gamme basse qui ont tendance à se produire dans un local, les "bruits" secs de la voix et le bruit du vent dans les microphones, mais aussi le renflement du courant alternatif.

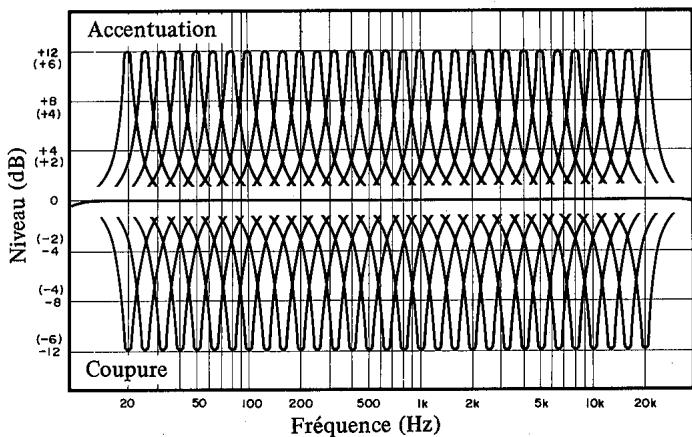

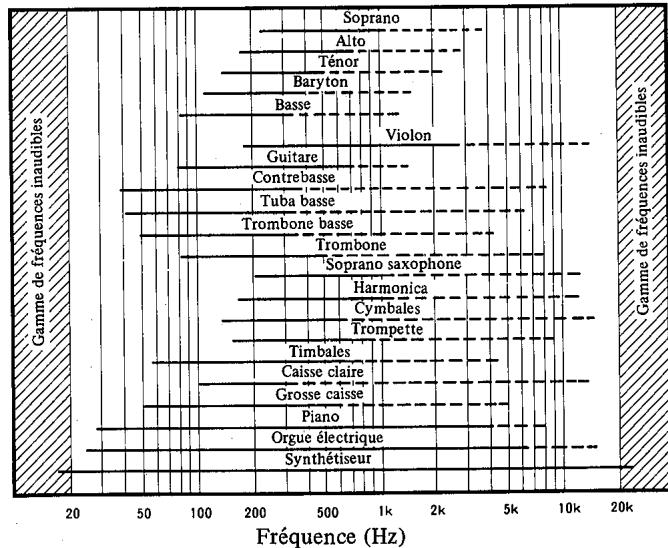

7 Curseurs d'accentuation/de coupure de l'égaliseur

Le spectre des fréquences 20Hz à 20kHz est ici divisé en trente et une bandes de fréquences par tiers d'octave. Chaque bande est affectée d'une position détectée centrale (0) pour son curseur d'accentuation/coupure d'égaliseur. Lorsque le curseur est repoussé vers le haut, la bande de fréquence concernée subit une accentuation tandis que le déplacement du même curseur vers le bas coupe cette bande.

Une échelle graduée à interprétation aisée est gravée en linéaire et verticalement de chaque côté des curseurs où chaque graduation est une unité dB. La gamme + / - 12 dB est mise en service lorsque le selectoratur RANGE est au repos et la gamme + / - 6 dB est utilisée lorsque le selectoratur RANGE est commandé; les valeurs réelles correspondant à la moitié des valeurs calibrées. Les diodes électroluminescentes LED placées à droite des sélecteurs RANGE s'allument dès que le niveau de sortie atteint 3dB sous écrêtage. Si les diodes électroluminescentes LED crête-mètre PEAK restent allumées, il faut diminuer les réglages généraux des curseurs de l'égaliseur.

Pour bénéficier de performances optimales de votre égaliseur graphique stéréo Q2031A à 31 bandes de fréquence, il est essentiel de parfaitement connaître les composantes de fréquence qui constituent les sonorités de chaque instrument de musique. Le graphique ci-contre apparaît pour mieux comprendre ces valeurs. Il est également essentiel de se souvenir des harmoniques des fréquences nominales, représentées à l'aide des lignes en pointillé sur le graphique, car ceci peut avoir un effet important sur le timbre.

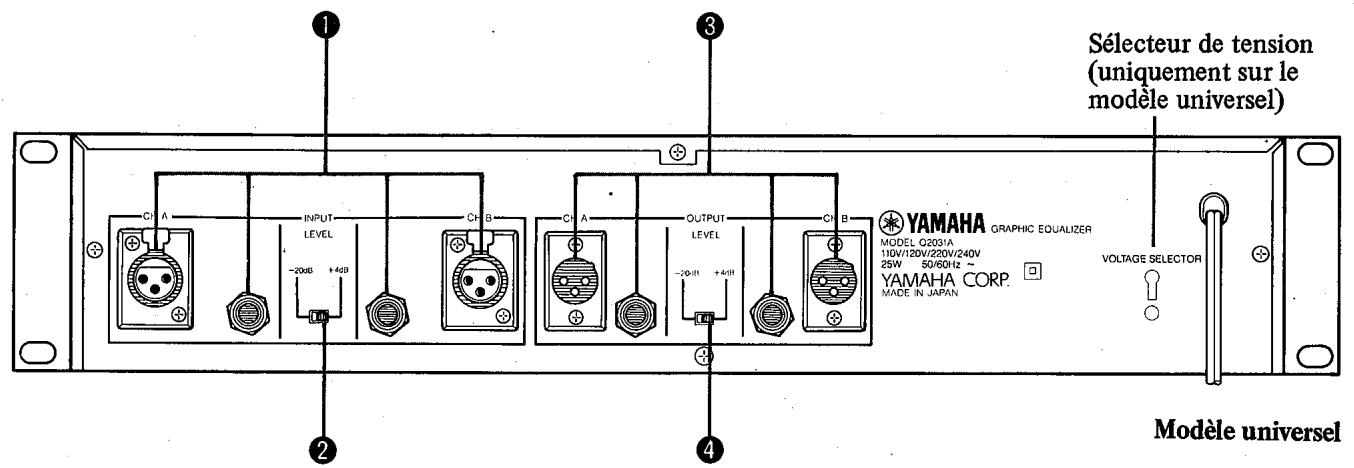

1 Connecteurs d'entrée INPUT

Des connecteurs d'entrée symétriques (connecteurs femelles XLR à 3 broches) et asymétriques (prises jacks téléphoniques de 1/4 de pouce) sont installés sur l'appareil. Une ligne de 600 ohms doit être utilisée sur les deux. Utiliser le selecteur de niveau d'entrée INPUT LEVEL pour ajuster le niveau d'entrée nominal sur +4 dB ou -20 dB.

2 Sélecteur de niveau d'entrée INPUT LEVEL

Utiliser ce sélecteur pour déterminer le niveau d'entrée nominal en correspondance au niveau de sortie nominal des appareils raccordés.

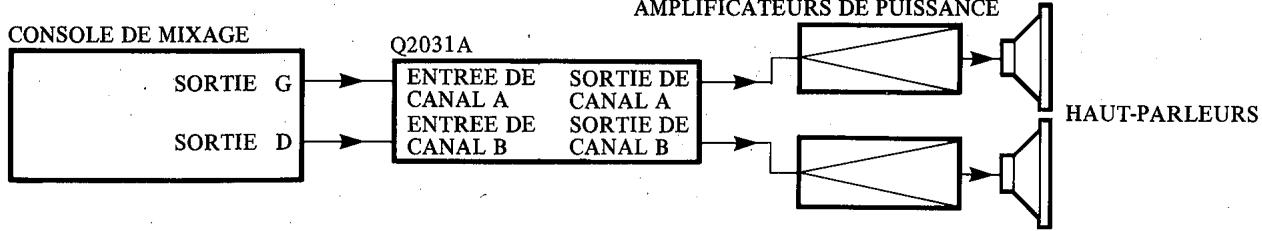

3 Connecteurs de sortie OUTPUT

Des connecteurs de sortie symétriques (connecteurs mâles XLR à 3 broches) et asymétriques (prises jacks téléphoniques de 1/4 de pouce) sont installés sur l'appareil. Une ligne de 600 ohms doit être utilisée avec les connecteurs symétriques XLR et une ligne de 10k ohms avec les prises téléphoniques asymétriques de 1/4 de pouce. Utiliser le sélecteur de niveau de sortie OUTPUT LEVEL pour ajuster le niveau de sortie nominal sur +4 dB ou -20 dB.

Utiliser ce sélecteur pour déterminer le niveau de sortie nominal en correspondance au niveau d'entrée nominal des appareils raccordés.

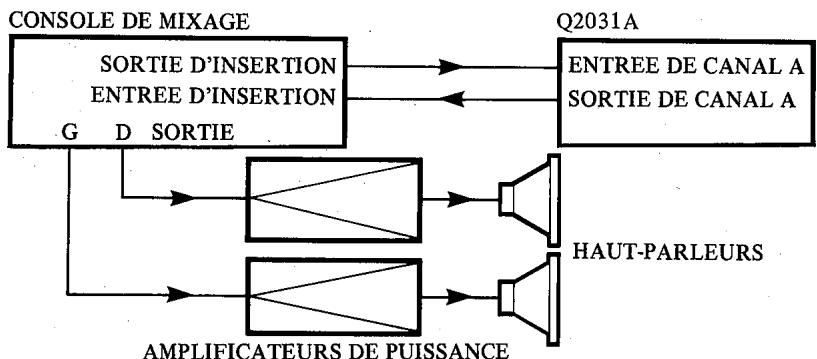

• Insertion entre l'entrée/sorting de canal (principal)

Insertion dans le système de sortie de ligne principale

Le spectre des fréquences de 20Hz à 20kHz du Q2031A permet à l'appareil un vaste champ d'applications et une remarquable amélioration de la réponse acoustique en fonction des conditions d'écoute. Certains cas font l'objet de la description suivante.

- Comment préserver des caractéristiques de propagation idéales en salle

Les enceintes acoustiques délivrant une réponse parfaitement linéaire en chambre sourde ne peuvent pas développer le même type de réponse dans une salle de concert, les conditions acoustiques l'imposent. L'égaliseur Q2031A peut être mis en fonction et corriger ces inégalités sonores.

Pour que la réponse en fréquence d'un système de reproduction puisse être équilibrée, raccorder un générateur de bruit rose à la console de mixage de façon à ce que le bruit rose soit diffusé par les haut-parleurs. Tout en mesurant le bruit rose à des emplacements stratégiques du local d'écoute en utilisant un analyseur de spectre de fréquences, régler l'égaliseur Q2031A jusqu'à atteindre la réponse recherchée.

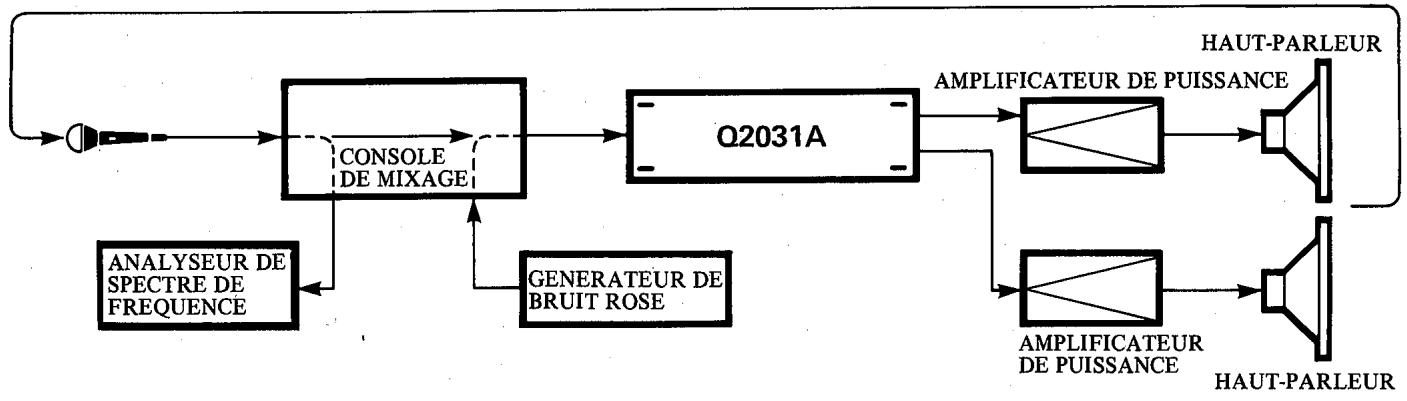

Comment aménager des marges appropriées de réaction acoustique dans les systèmes de contrôle sur scène

Une réaction acoustique risque de produire un bruit strident ou très aigu lui-même créé par des fréquences bien déterminées suivant les caractéristiques du système de contrôle et du microphone utilisés. Le Q2031A peut être réglé pour abaisser ces niveaux dans les bandes de fréquences concernées et d'être à même de contrôler la réaction acoustique, mais là encore, il est indispensable de se procurer un générateur de bruit rose et un analyseur de spectre de fréquences.

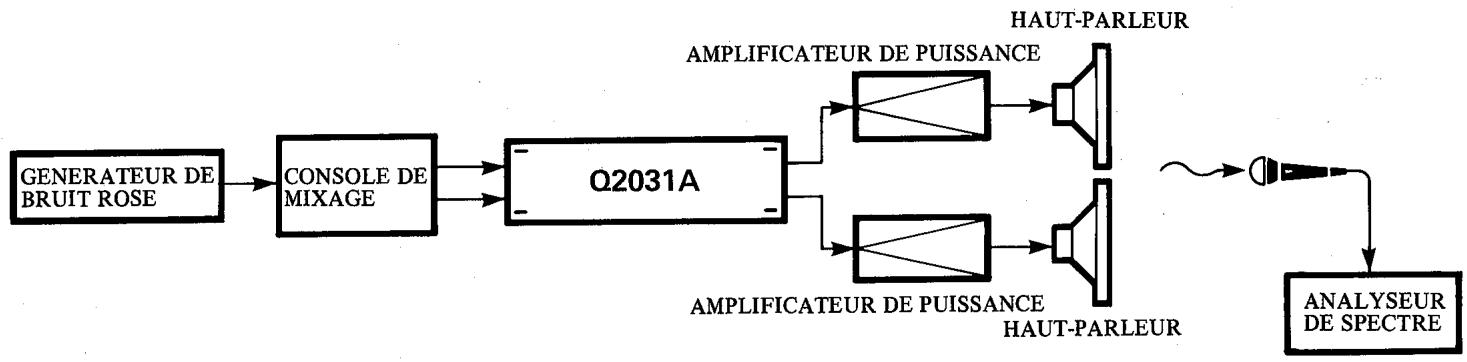

Brancher les différents appareils exactement comme dans le cas d'un vrai concert. Brancher le générateur de bruit rose aux prises d'entrée de la console de mixage qui sont libres. Après s'être assuré que le bruit rose est bien diffusé par tous les haut-parleurs de contrôle, augmenter progressivement le niveau de sortie pour rendre évidentes les fréquences auxquelles la réaction acoustique a lieu ; utiliser l'analyseur de spectre de fréquences et un microphone étalonné placé près des haut-parleurs de contrôle. Agir sur les réglages de l'égaliseur Q2031A pour abaisser les niveaux des fréquences concernées et aménager ainsi une marge de sécurité pour empêcher que la réaction acoustique se produise lorsque le niveau de sortie est augmenté.

Les appareils de mesure ne peuvent qu'assurer une reproduction réelle du message acoustique. APRÈS avoir effectué les réglages de propagation en salle et de correction de réaction acoustique, procéder aux réglages définitifs et à un jugement final que seules vos oreilles entraînées pourront déterminer.

Le générateur de bruit rose délivre un bruit à niveau constant sur toute la gamme des fréquences audio. (Énergie identique par octave)

L'analyseur de spectre de fréquences divise le spectre des audiofréquences en gammes et indique la pression sonore de chacune des gammes.

U. S.& Canadian models only Uniquement sur les appareils pour les États-Unis et le Canada Nur filr Modele der USA und Kanada

61.5	357 (14-1/16")	61.5
(2-13/32")	480 (18-7/8")	(2-13/32")

Units: mm (Inch)

Units: mm (Inch)

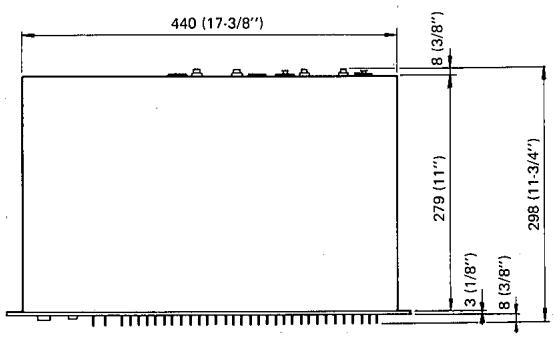

Unité : mm (Inch)

L'égaliseur Q2031A est supporté par un réseau mondial de services après-vente Yamaha animés par un personnel de vente et des techniciens dépanneurs qualifiés et formés en usine. N'hésitez pas à vous en remettre au distributeur Yamaha le plus proche de votre domicile en cas de doute ou de panne.
