MODE D'EMPLOI ODYSSEE SPLIT VS300 ATLANTIC

Le comport au naturel

L'air, une énergie inépuisable

Avec sa pompè à chaleur, ODYSSÉE SPLIT capte les calories générées dans l'air extérieur pour assurer le chiffage du ballon. Cette source d'énergie renouvelable couvre jusqu'à 70% de la production d'eau chaude sanitaire.

De l'eau chaude en abondance

ODYSSEE SPLIT répond aïsément aux besoin d'une famille de 2 à 6 personnes. Si nécessaire, la fonction BOOST permet de réaliser un nouveau cycle de chauffe grâce à la pompé à chaleur et à l'appoint électrique.

Un minimum d'émissions de CO_2

Jusqu'à 10 fois moins d'émissions de gaz à effet de serre qu'un apparéil fonctionnant aux énergies fossiles (gaz ou fioul).

Un maximum d'économies

• À l'achat, grâce au crédit d'impôt de 36% sur un équipement au prix très compétitif.
• À l'utilisation, en réalisant jusqu'à 70% d'économies par rapport à la consommation d'un chauffe-eau électrique classique.
• Conception unique afin d'optimiser le fonctionnement en heures creuses : ODYSSEE SPLIT fonctionne au maximum pendant les heures creuses quand l'électricité est la moins chère.

Une commande intuitive

• Tableau de contrôle avec affichage digital clair et lisible.
• Fonctionnement de l'ODYSSEE SPLIT selon les besoin de chacun:

AUTO : pour un comport maximal

ÉCO : pour un maximum d'économies.

BOOST : pour déclencher la marche force de l'appoint et de la pompe à chaleur.
ABSENCE : pour réaliser des économies en cas d'absence.

INFO : pour suivre la consommation (PAC/Appoit électrique)

Une désétion remarquable

Faible niveau sonore à l'extérieur (48 dB(A) à 1m)

et fonctionnement totalement silencieux à l'intérieur.

Caractéristiques

Informations techniques	VM 200	VS 300
VOLUME DE STOCKAGE	200 litres	300 litres
V40 (TEMPÉRATURE DE CONSIGNE À 62°C)	320 litres	480 litres
COP SELON EN 255-3 (AIR À 7°C / AIR À 15°C)*	3,0 / 3,8	3,0 / 3,8
FLUIDE FRIGORIGÉNÉ (UNITE PRÉCHARGÉ)	R134 a / 1,1 kg	R134 a / 1,1 kg
ALIMENTATION (RACCORDEMENT MONO UNIQUEMENT)	230 V / 50 Hz	230 V / 50 Hz
PLAGE DE TEMPERATURE DE FONCTIONNEMENT	-5°C à + 42°C	-5°C à + 42°C
TEMPS DE CHAUFFE DE 15 À 51° (AIR À 7°C)	4 h 20	6 h 20
RéGLAGE TEMPERATURE ECS CHAUFFÉE PAR LA PAC	45°C à 62°C	45°C à 62°C
APPOINT ÉLECTRIQUE	Stéatite 1 800 W	Stéatite 1 800 W
PRESSION ACOUSTIQUE DE L'UNITÉ EXTÉRIEURE À 1 M / 5 M	48 dB(A) / 34 dB(A)	48 dB(A) / 34 dB(A)

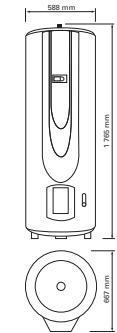

DIMENSIONS CHAUFFE EAU (H x L x P mm)	1557 x 530 x 595	1765 x 588 x 667
DIMENSIONS UNITÉ EXTÉRIEURE (H x L x P mm)	525 x 700 x 250	525 x 700 x 250
POIDS CHAUFFE EAU À VIDE / PLEIN	54 kg / 254 kg	78 kg / 378 kg
POIDS UNITÉ EXTÉRIEURE	30 kg	30 kg
RÉFERENCES**	232505 + 232296 + 809035	232504 + 232296 + 809035

• Pour une chauffe de 15°C à 51°C.
  ** Chauffe-eau ^+ Unité extérieure ^+ Liaisons frigorifiques 5 metres
  Se référer au catalogue professionnel ou au tarif pour les accessoires optionnels

atlantic

CHAUFFAGE ÉLECTRIQUE ET CHAUFFE-EAU

ATLANTIC - CHAUFFAGE ÉLECTRIQUE ET CHAUFFE-EAU

58 AVENUE DU GENÉRAL LECLERC - 92340 BOURG-LA-REINE

www.atlantic-pro.fr

aee aee eae ee eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae e ae

ODYSSÉE SPLIT

CHAUFFE-EAU THERMODYNAMIQUE SPLIT SUR AIR EXTERIEUR

L'INNOVATION GRANDEUR NATURE

HAUT RENDEMENT

GRAND CONFORT ECS

FONCTIONNEMENT SILENCIEUX

ODYSSÉE SPLIT : L'INNOVATION N'A JAMAIS ÉTÉ AUSSI FACILE

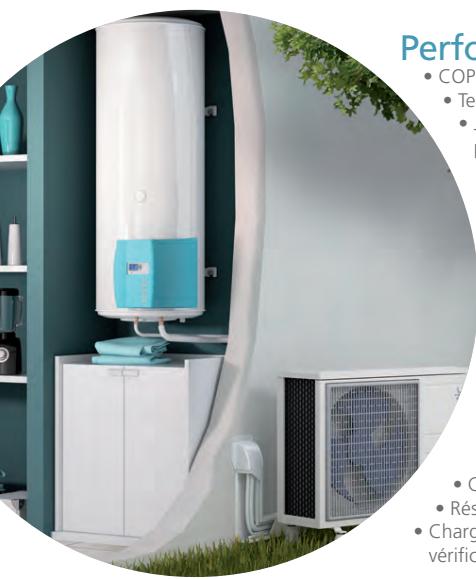

Un nouveau modele ODYSSEE qui va encore plus loin

Performance et économies d'énergies

• COP de 3,0 pour un air de 7^
• Température de consigne maximale de 62^ assurée par la PAC seule
• Jusqu'à 70% d'économies sur la facture d'électricité pour la production d'eau chaude

Adaptabilité maximale

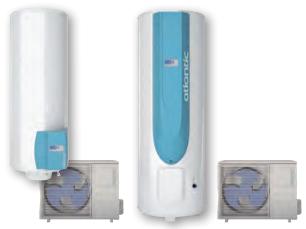

• 2 versions : 200 litres murale et 300 litres sur socle
• Très faible encombrement : remplace un chauffe-eau électrique standard

Fiabilité éprouvée, maintenance réduite

• Longue durée de vie du produit : protection anti-corrosion permanente du chauffe-eau (Système ACI)

• Certification NF Electricité Performance : qualité du produit
  Résistance stéatite : facilité d'entretien

• Charge en fluide frigorigène inférieure à 2 kg : contrôle d'étanchéité et vérification de charge annuelle recommends

Un large évientail de performances

Avec un chauffe-eau dans la maison et une unité pompe à chaleur à l'extérieur pour plus d'efficacité : ODYSSEE SPLIT tire le meilleur parti de l'aérothermie pour la production d'eau chaude sanitaire.

VALORISATION

RT 2005

VALORISATION

RT 2012

LES

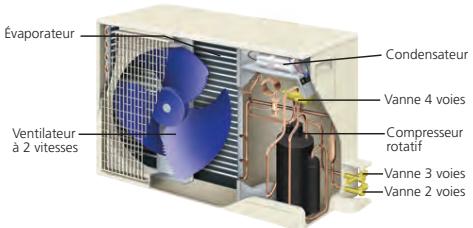

UNITE EXTERIEURE

Evaporateur à grande surface d'échange et ventilateur de grand diamètre : un maximum de performance
- Compresseur rotatif haute performance
- Unité extérieure compacte et de couleur beige pour une plus grande désétion

Le saviez-vous?

"Pour 1 kWh d'électricité consommé et facture, ODYSSEE SPLIT restitue 3,8 kWh d'énergie."

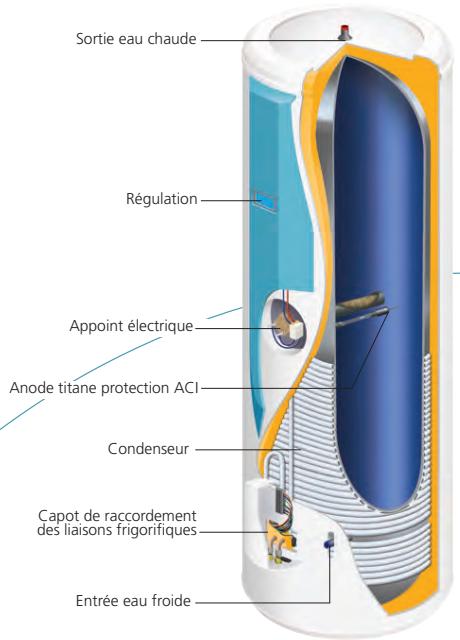

LES CHAUFFE-EAU

• Condenseur extérieur à la cuve : pas de contamination possible de l'eau chaude sanitaire par le fluide frigorigène. Maintien de la performance de l'échangeur condenseur car aucun risque d'entertrage.
• Résistance stéatite : facilité d'entretien et longévité du système
  Protection anti-corrosion intégrale du ballon d'eau chaude : pour une durée de vie maximale

Et tout pour

vous simplifier la vie

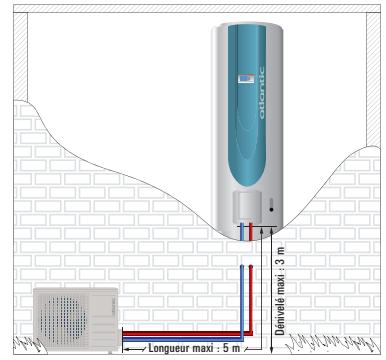

Implantation

• Emprise réduite dans le volume habitable
• Faible encombrement du gallon, capot com
• Longueur de liaison frigorifique de 5 metres
  Denivèle d'installation jusqu'à 3 metres

Installation

• Matériel frigorifique standard : liaisons frigorifiques et supports de l'unité extérieure disponibles dans le catalogue
• Piquages positionnés aux mêmes endroits qu'un chauffe-eau électrique
• Unité extérieure pré-chargee en fluide
• Liaison électricité 7 fils entre le chauffe-eau et l'unité extérieure

Réglage et dépannage

• Menu spécifique pour le paramétrage du système
• Codes erreurs pour l'aide au diagnostic
• Menu test pour valider le bon fonctionnement des composants lors de l'installation et de la mise en route

Services

• Ligne technique Atlantic pour service avant/après-vente
• Offre de mise en service par un frigoriste professionnel agree (tirage à vide, contrôle d'étanchéité, réglages)
• Visio, service Express pieces détachées et Forfait dépannage

Profitez des formations Atlantic

Pour tout savoir sur ODYSSEE SPLIT, deux modules de formation :

Production d'eau chaude thermodynamique
- Attestation d'aptitude à la manipulation des fluides frigorigènes

www atlantic-formation.fr

You rechercheun frigoriste pour lamise en service devotre installation ?

Atlantic s'occup de tout !
