PLC 2200 - Plaque de cuisson CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à gaz
Marque	CANDY
Modèle	PLC 2200
Dimensions (L x P)	595 x 510 mm
Poids	environ 12 kg
Alimentation électrique	230 V / 50 Hz
Type de gaz	Gaz naturel G20 (20 mbar) / Butane G30 (28-30 mbar) – adaptable
Puissance totale gaz (G20)	8,2 kW
Nombre de brûleurs	4 (1 rapide arrière, 1 semi-rapide, 1 petit, 1 rapide avant)
Allumage	Électronique
Sécurité	Thermocouple (arrêt automatique du gaz)
Classe	3
Matériau	Acier inoxydable / émail
Nettoyage	Eau tiède savonneuse – pas d'abrasifs
Fonctions	Cuisson à gaz avec régulation de flamme
Adaptabilité	Conversion possible pour GPL, butane, etc.
Accessoires fournis	Joint, pattes de fixation, clé pour injecteurs
Garantie	2 ans
Réparabilité	Injecteurs et robinets remplaçables

FOIRE AUX QUESTIONS - PLC 2200 CANDY

Comment allumer les brûleurs ?

Pour allumer, appuyez et tournez le bouton correspondant vers la gauche jusqu'à la position maximum (petite étoile ★). Si votre modèle possède un allumage électronique, appuyez sur le bouton d'allumage. Pour les modèles avec sécurité, maintenez enfoncé 5 à 6 secondes après allumage.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le gaz est ouvert et que la fiche électrique est branchée. Si le brûleur ne s'allume pas dans les 5 secondes, ramenez le bouton à 0 et réessayez. Assurez-vous que le brûleur est bien positionné et que la bougie d'allumage n'est pas obstruée.

Comment adapter la plaque à un autre type de gaz ?

Retirez les grilles et les brûleurs. Utilisez la clé fournie pour dévisser l'injecteur et remplacez-le par celui adapté au nouveau gaz (voir tableau de consommation). Réglez ensuite la carburation et la flamme minimale selon les instructions.

Comment nettoyer les brûleurs ?

Nettoyez les brûleurs avec de l'eau savonneuse. Pour leur brillant d'origine, utilisez un produit spécial pour alliages d'aluminium. Séchez parfaitement avant de remonter. Ne jamais utiliser d'abrasifs ou de produits corrosifs.

Pourquoi la flamme est-elle jaune ou instable ?

Une flamme jaune indique un manque d'air. Réglez la carburation en ajustant le tube de réglage de l'air (Fig. 6). Si la flamme est courte et limpide, il y a trop d'air. La flamme correcte doit être nette et bleue.

Comment régler le minimum de flamme ?

Allumez le brûleur en position minimum, retirez le bouton et utilisez un petit tournevis pour agir sur la vis de réglage du robinet (Fig. 8). Pour le gaz en bouteille, vissez à fond dans le sens horaire jusqu'en butée.

Que faire si l'on sent une odeur de gaz ?

Coupez immédiatement l'alimentation en gaz et éteignez tous les appareils électriques. Ouvrez les fenêtres pour aérer. Ne pas utiliser de flamme ou d'interrupteur. Vérifiez les raccords avec une solution savonneuse et contactez un professionnel.

Peut-on utiliser des casseroles de tout diamètre ?

Il est recommandé d'utiliser des casseroles à fond plat dont le diamètre est adapté au brûleur : petit brûleur (6-12 cm), semi-rapide (12-18 cm), rapide arrière (18-24 cm), rapide avant (24-26 cm). Évitez les fonds concaves ou convexes.

Comment installer la plaque de cuisson ?

L'installation doit être réalisée par un professionnel. La plaque s'encastre dans un plan de travail de 25 à 40 mm d'épaisseur. Respectez les distances de sécurité (150 mm des parois). Appliquez le joint fourni et fixez avec les pattes de fixation.

Où trouver le numéro de série de l'appareil ?

Le numéro de série se trouve sur la plaquette signalétique située sous l'appareil, sur la partie inférieure du caisson. Il est nécessaire pour toute intervention du service après-vente.

MODE D'EMPLOI PLC 2200 CANDY

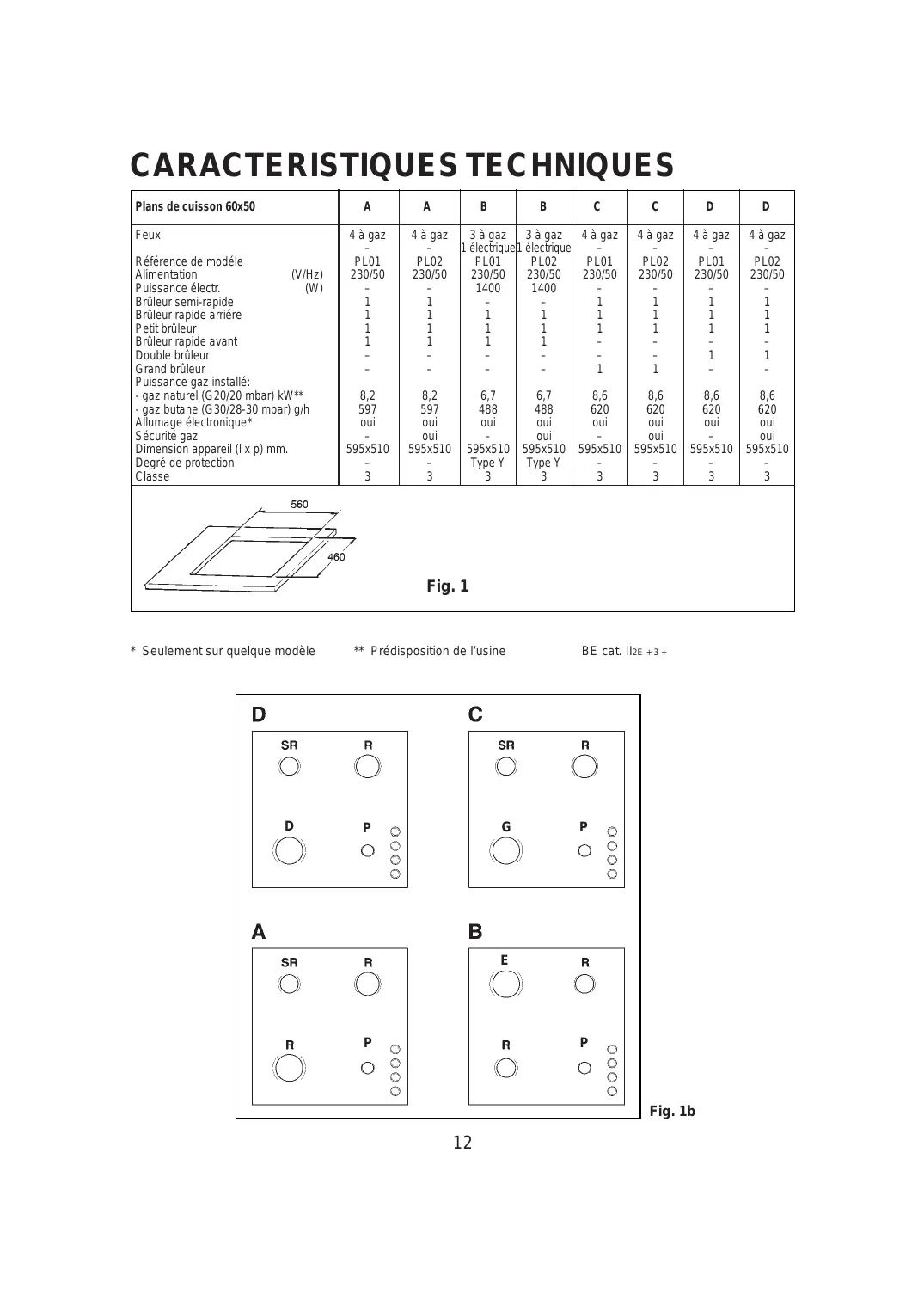

Plans de cuisson 60x50	A	A	B	B	C	C	D	D
Feux	4 à gaz	4 à gaz	3 à gaz	3 à gaz	4 à gaz	4 à gaz	4 à gaz	4 à gaz
	-	-	1 électricité1	électricque	-	-	-	-
Référence de modèle	PL01	PL02	PL01	PL02	PL01	PL02	PL01	PL02
Alimentation (V/Hz)	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Puisance électr. (W)	-	-	1400	1400	-	-	-	-
Brûleur semi-rapide	1	1	-	-	1	1	1	1
Brûleur rapide arrière	1	1	1	1	1	1	1	1
Petit brûleur	1	1	1	1	1	1	1	1
Brûleur rapide avant	1	1	1	1	-	-	-	-
Double brûleur	-	-	-	-	-	-	1	1
Grand brûleur	-	-	-	-	1	1	-	-
Puisance gaz installé:
- gaz naturel (G20/20 mbar) kW**	8,2	8,2	6,7	6,7	8,6	8,6	8,6	8,6
- gaz butane (G30/28-30 mbar) g/h	597	597	488	488	620	620	620	620
Allumage électronique*	oui	oui	oui	oui	oui	oui	oui	oui
Sécurité gaz	-	oui	-	oui	-	oui	-	oui
Dimension appeareil (1 x p) mm.	595x510	595x510	595x510	595x510	595x510	595x510	595x510	595x510
Degre de protection	-	-	Type Y	Type Y	-	-	-	-
Classe	3	3	3	3	3	3	3	3

Fig. 1

• Seulement sur chaque méthode

** Prédisposition de l'usine

BE cat. II2E + 3 +

D

C

A

B Fig. 1b

INSTALLATION

Instruction d'installation

L'installation est à la charge de l'acheteur. Le constructeur est exempté de ce service. Toute intervention demandée au constructeur à la suite d'une erreur d'installation n'est pas comprise dans la garantie.

Les tables de cuisson et d'encastrement sont prévues pour l'installation sur des plans de travail réalisés avec n'importe quel matériau, à condition qu'il puisse résister à une température de 100 °C et qu'il ait une épaisseur variant de 25 à 40 mm. Les dimensions du four pour

encastrement doivent respecter les dimensions indiquées Fig. 1.

Si le plan de cuisson est installé entre les parois d'un meuble, la distance entre celles-ci et les bords de l'appareil sera d'au moins 150 mm. Il en est de même pour la distance qui le séparera de la paroi postérieure (fig. 2). Si sous la table de cuisson est présent un vide (accessible), il est nécessaire d'insérer une cloison isolante de séparation entre le dessous du caisson et au-dessus du vide.

Celle-ci doit être au moins à 10 mm du fond du caisson (Fig. 2).

La fixation au meuble s'obtient au moyen de pattes de fixation qui sont livrées comme accessoires. Dans la partie inférieure de la caissette se trouvent déjà des orifices dans lesquels les pattes de fixation seront vissées.

Application du joint

Important - Appliquer le joint comme indiqué sur le dessin ci-dessous.

Cet appareil a été créé pour une utilisation de type non professionnel.

Des études préliminaires et une conception minutieuse garantissent que la température, même dans les conditions d'utilisation les plus difficiles, ne dépasse pas les limites acceptables et soit, de toute façon, inférieure à celle qui est fixée par les normes européennes en vigueur.

La table est isolée thermiquement (selon les normes en vigueur; classe du degré de protection contre les risques d'incendie, type Y) et ne peut être installée près de parois dépassant la plaque.

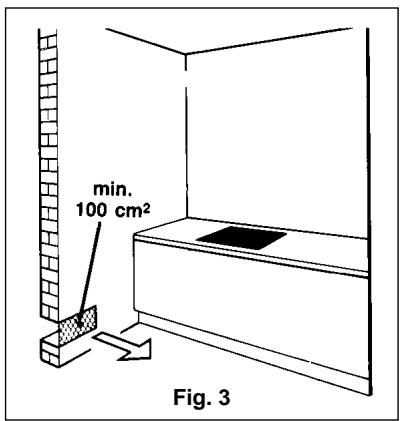

L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans la pièce dans laquelle il est installé. S'assurer d'une bonne aération dans la pièce en maintenant ouverts les accès de ventilation ou bien en installant une hotte d'aspiration avec un conduit d'évacuation (fig. 3-4).

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance d'aspiration mécanique si elle existe. Dans le cas où l'appareil est dépourvu d'un thermocouple (dispositif de sécurité), la prise de ventilation (fig. 3) devra être de 200 cm² minimum.

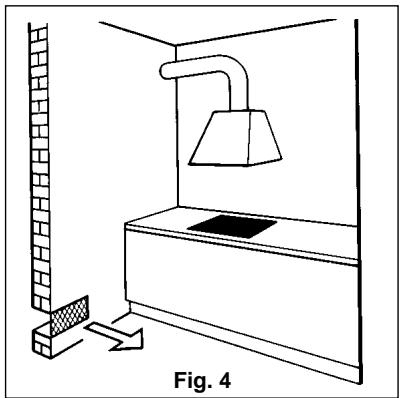

Dans le cas où il serait impossible d'installer une hotte, il faut utiliser un électro-ventilateur appliqué à la paroi extérieure ou à la fenêtre de la pièce.

Ce ventilateur doit avoir une puissance suffisante pour garantir le renouvellement de l'air, soit 3 à 5 fois le volume de la pièce par heure.

L'installateur doit se tenir aux normes en vigueur.

Raccordement (partie électrique)

Contrôler les données reportées sur la plaquette de l'appareil, située sur la partie inférieure à l'extérieure du caisson, puis vérifier la tension nominale du réseau et de la puissance qui doit être appropriée à son fonctionnement.

Avant d'effectuer le raccordement, vérifier l'efficience de l'installation de mise à la terre. La mise à la terre de l'appareil est obligatoire suivant la loi. Le constructeur décline toute responsabilité en cas de dommages aux personnes ou aux choses, provoqués par la non-observation de cette norme.

Sur les modèles dépourvus de fiche, monter, sur le câble, une fiche standardisée à même de supporter la charge indiquée sur la plaquette.

Le conducteur de terre du câble est coloré en jaune et en vert. Dans tous les cas, la prise de courant doit être accessible.

Pour réaliser une connexion fixe au réseau, interposer entre l'appareil et le réseau un dispositif omnipolaire de coupure, en respectant une distance des contacts d'au moins 3 mm.

Pour remplacer le câble d'alimentation, le conducteur de terre (jaune-vert) doit obliga

toirement dépasser de 10 mm environ les conducteurs de ligne.

Utiliser exclusivement un câble de type H05RR-F, H05VV-F, H05V2V2-F.

La section des câbles doit être de 1 mm² ; en outre, le diamètre extérieur maximal du câble ne doit pas dépasser 7 mm.

Déclaration de conformité. Cet appareil, dans sa partie destinée à être en contact avec des substances alimentaires, est conforme aux prescriptions de la directive CEE 89/109.

Sur le plan de travail, des plaquettes indiquent le type de gaz pour lequel l'appareil a été préparé.

Toutefois, on peut utiliser d'autres types de gaz ; il suffit simplement d'effectuer les adaptations suivantes : (voir indications dans les paragraphes suivants)

a) Raccordement à l'alimentation

Raccordement par tuyau rigide (voir les instructions page 22)

— Le raccordement de l'appareil, du tuyau à la bouteille de gaz, doit être effectué suivant les prescriptions des normes en vigueur ; avant tout, il faudra vérifier si l'appareil est réglé pour le type de gaz choisi pour l'alimentation. En cas contraire, effectuer les opérations indiquées au paragraphe « Adaptation aux différents types de gaz ». Si l'appareil est alimenté par du gaz liquide provenant de bouteille, utiliser des régulateurs de pression conformément aux normes en vigueur. Important : pour un fonctionnement avec le maximum de sécurité, pour une utilisation appropriée de l'énergie et une plus longue durée de vie de l'appareil, vérifier la pression d'alimentation par rapport aux valeurs indiquées sur le tableau page 16. Le raccordement à l'installation du gaz doit être effectué de façon à ne pas provoquer de contraintes sur l'appareil. Raccordement par tuyau flexible en acier (voir les instructions page 22)

Le raccord d'entrée du gaz sur l'appareil est fileté 1/2 gaz mâle conique. Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur.

La mise en place de ces tuyaux doit être effectuée de façon à ce que leur longueur, à une extension maximale, ne dépasse pas 2 000 mm.

Important : lorsque l'installation est achevée, contrôler l'étanchéité de tous les raccords en utilisant une solution savonneuse ; ne jamais utiliser de flamme. S'assurer de plus que le tuyau flexible ne puisse être en contact avec une partie mobile d'un meuble (ex. un tiroir) et qu'il ne soit pas situé à proximité d'un matériel susceptible de le déterminer.

Adaptation aux différents types de gaz

Pour adapter la table de cuisson à un type de gaz autre que celui pour lequel elle a été préparée, suivre dans l'ordre les opérations suivantes :

— enlever la grille et le brûleur ; — introduire une clé à tête hexagonale en tube dans le support du brûleur (Fig. 5) (la clé est fournie en tant qu'accessoire de la table de cuisson) ; — dévisser l'injecteur et le remplacer par celui qui est ajusté au type de gaz disponible (voir le tableau des consommations du gaz) ; — effectuer le réglage du brûleur.

Tableau des consommations de gaz					1W = 0,860 kcal/h					Cote «X» suivant le type de gaz
	G20/G25	G30	G20/G30				G25			G20	G30	G25	G31
Brûleur	Ø injecteur 1/100 mm	Ø inject. 1/100 mm	Qn kW	I/h G20	g/h G30	g/h G31	Qn kW	I/h G25	Qmin. kW	regolaz. aria	reglage d'air	reglage d'air	reglage d'air
rapide arrêté croit	120	80	2,65	252	193	189	2,5	277	0,650	4 mm	2 mm	4 mm	5 mm
rapide avant gauche	127	84	2,95	281	215	211	2,8	310	0,650	4 mm	2 mm	4 mm	5 mm
semi rapide	93	61	1,5	143	109	107	1,45	161	0,380	2 mm	5 mm	2 mm	7 mm
petit	80	54	1,1	105	80	79	1,05	116	0,280	6 mm	4 mm	6 mm	6 mm
double brûleur	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	15 mm	15 mm
grand	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	13 mm	13 mm

Réglage des brûleurs

Pour obtenir le rendement maximum des brûleurs, il faut avoir un réglage exact de la carburation (voir le tableau des consommations de gaz côté "X"). Une bonne flamme doit être nette et sans pointes jaunes (Fig. 7/B) ; s'il y a trop d'air, la flamme est limpide avec une langue extrêmement courte (Fig. 7/C) ; au contraire, s'il n'y a pas assez d'air, la flamme est floue et la langue s'achève par un point jaune (Fig. 7/A). Dans ces différents cas, il faut régler la carburation en rentrant le petit tube de réglage de l'air (Fig. 6) à l'intérieur du tube Venturi s'il n'y a pas assez d'air, ou au contraire l'extraire s'il y en a trop.

Pour placer le tube de réglage de l'air, dévisser la vis de serrage. Quand la flamme est correcte, resserrer la vis.

Réglage minimum de la flamme

Allumer les brûleurs en plaçant le robinet sur la position minimum et enlever le bouton (il suffit de l'extraire car il est monté par pression).

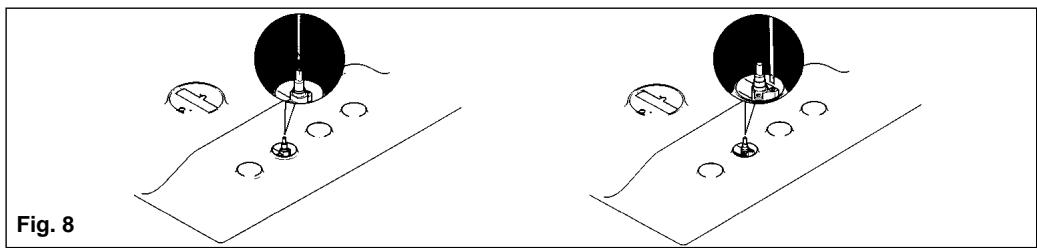

Au moyen d'un petit tournevis, agir sur la vis de réglage du robinet (Fig. 8) dans le sens contraire à celui des aiguilles d'une montre pour augmenter le débit de gaz, dans le sens des aiguilles d'une montre pour le diminuer, jusqu'à obtenir une flamme de 3 ou 4 mm. Pour l'utilisation du gaz GPL (en bouteille), dévisser, dans le sens des aiguilles d'une montre, jusqu'en fin de course du by-pass.

Vis de réglage minimum du robinet (en fonction des modèles)

Après avoir effectué le réglage du gaz, substituer sur la plaque de votre appareil l'ancienne étiquette par la nouvelle correspondant au gaz installé.

Lubrification des robinets du gaz

Si un robinet devient dur, il faut le démonter et le nettoyer soigneusement avec de l'essence ; passer ensuite un peu de graisse spéciale résistant aux températures élevées.

Les opérations devant être effectuées sont les suivantes :

— débrancher la fiche de la prise de courant et fermer le robinet d'alimentation du gaz sur le réseau de distribution ou de la bouteille — extraire les boutons et la plaque en dévissant les vis qui se trouvent à l'arrêté de la plaque et sous chaque brûleur. — dévisser les deux vis qui bloquent la bride de tête — enlever la bride de tête et le ressort antagoniste de la tige porte-bouton — enlever le cône de réglage du gaz, le nettoyer à l'essence et passer un peu de graisse résistante à une température élevée; faire attention à ne pas obstruer les orifices de passage du gaz — remonter toutes les pièces et contrôler le desserrage et le pivot de rotation du cône monté sur la tige porte-bouton.

UTILISATION DE LA TABLE DE CUISSON

Instructions pour l'utilisateur

Cet appareil ne doit servir qu'à l'usage prévu, c'est-à-dire pour la cuisson et l'utilisation ménagère. Tout autre usage est abusif donc dangereux.

Le constructeur n'est pas responsable des dommages provoqués par un mauvais usage, par une utilisation abusive, erronée ou déraisonnable.

Utilisation des brûleurs

Pour allumer les brûleurs du plan de cuisson, approcher une flamme sur le brûleur puis appuyer et tourner le bouton correspondant vers la gauche jusqu'à la position maximum. Si les brûleurs ne sont pas utilisés pendant plusieurs jours, attendre quelques secondes avant d'allumer le gaz pour permettre de purger l'air des tuyaux.

Pour les modèles équipés d'allumage électronique, procéder comme suit :

— appuyer et tourner la manette dans le sens contraire des aiguilles d'une montre jusqu'à la petite étoile ★.

actionner l'allumage en appuyant sur la touche correspondante.

Pour les tables de cuisson équipées d'un allumage automatique, il suffit d'appuyer et de tourner la manette jusqu'à la petite étoile ★.

Le système d'allumage est à train d'étincelles.

Si la flamme ne s'obtient pas dans les 5 secondes, ramener la manette à la position 0 et répéter l'opération.

Pour les modèles équipés d'un système à sécurité (qui interrompt l'arrivée du gaz en cas d'extinction accidentelle de la flamme), l'allumage des brûleurs s'effectue comme décrit ci-dessus, en faisant attention à maintenir appuyé à fond la manette pendant environ 5-6 secondes après l'allumage de la flamme.

Ces quelques secondes permettent au dispositif de sécurité de s'amorcer et la flamme restera permanente.

ATTENTION : lorsque la table de cuisson est propre, vérifier que le brûleur est parfaitement en place dans son logement et qu'il ne touche pas la petite bougie d'allumage.

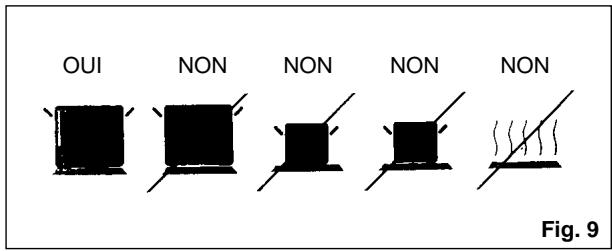

Pour une meilleure utilisation des brûleurs, il est recommandé d'utiliser des casseroles à fond plat dont le diamètre du fond est adapté à la plaque choisie.

Brûleur avant droit : de 6 à 12 cm. Brûleur avant gauche : de 24 à 26 cm. Brûleur arrière gauche : de 12 à 18 cm. Brûleur arrière droit : de 18 à 24 cm.

Voir figure 1b, page 12.

Dans le cas de poêles ou de casseroles de petit diamètre (cafetière, théière, etc.), régler la puissance du brûleur en s'assurant que la flamme chauffe le fond de la casserole sans "déborder". Ne pas utiliser de casseroles à fond concave ou convexe.

Remarque : en cas d'extinction accidentelle de la flamme du brûleur, fermer la manette de commande et renouveler l'allumage seulement après 1 minute.

Avant de fermer le couvercle, pour protéger le verre trempé contre les chocs thermiques, attendre que les plaques électriques ou les brûleurs soient refroidis.

Utilisation des plaques électriques (tables de cuisson avec plaques électriques)

Pour un meilleur fonctionnement et pour économiser l'énergie, régler la position des manettes des plaques électriques selon les conseils indiqués dans le tableau suivant :

PUISSANCE DES PLAQUES AUX DIFFERENTES POSITIONS DES MANETTES
Positions
0	STOP
1	TRES LENT	Maintient les plats au chaud, beurre fondu, chocolat...
2	LENT	Cuisson a feu lent, béchamel, daube, riz au lait, oeufs sur le plat...
3	MODERE	Légumes secs, surgelés, fruit, eau bouillante...
4	MOYEN	Pommes vapeur, légumes frais, pâtes, crêpes, poisson...
5	FORT	Cuisson plus forte, omelettes, bifteck..
6	VIF	Bifteck, côtelettes, fritures...

L'allumage de la plaque est indiqué par le voyant.

Sur les plaques électriques, il est recommandé d'utiliser exclusivement des récipients dont le fond est parfaitement plat et dont le diamètre est proche de celui de la plaque choisie, ou inférieur au diamètre de cette plaque (fig. 9). Bien sécher le fond des récipients, ne pas laisser déborder le contenu lors de l'ébullition et ne jamais laisser les plaques allumées sans casserole ou avec une casserole vide.

Entretien et nettoyage

Avant d'effectuer toute opération, débrancher la fiche de la prise ou couper le courant à partir de l'interrupteur général de l'installation électrique. Avant de procéder au nettoyage, attendre le complet refroidissement de l'appareil. Laver les parties émaillées, peintes ou chromées avec de l'eau tiède et savonneuse ou avec un détergent liquide non corrosif.

Pour les parties en acier, utiliser de l'alcool ou les solutions disponibles dans le commerce. Pour les panneaux et les profilés en aluminium, utiliser du coton ou un chiffon imbibé d'huile de vaseline ou d'arachide. Nettoyer puis passer un chiffon imbibé d'alcool.

Pendant le nettoyage, ne jamais utiliser d'abrasifs, de produits corrosifs, d'eau de Javel ou d'acides.

Éviter de laisser sur les parties émaillées, peintes ou en acier inoxydable des substances acides ou alcalines (jus de citron, acétone, vinaigre, etc.).

Nettoyer les brûleurs à l'eau savonneuse : pour leur redonner leur brillant d'origine, il suffit de les nettoyer avec un produit spécial pour les alliages d'aluminium.

Après le nettoyage, sécher parfaitement les brûleurs et les remettre dans leur siège. Il faut absolument contrôler que le remontage soit parfait, car une mauvaise position des pièces peut causer de graves anomalies dans la combustion.

Avant d'appeler le Service d'Assistance Technique

Si la table de cuisson ne fonctionne pas, nous vous conseillons de :

— vérifier que la fiche soit bien introduite dans la prise de courant ;

— vérifier que l'arrivée de gaz soit régulière.

Si la cause du dysfonctionnement n'est pas trouvée :

— éteindre l'appareil, ne pas y toucher et appeler le Service d'Assistance Technique.

L'appareil est accompagné d'un certificat de garantie qui permet de bénéficier gratuitement du Service d'Assistance Technique.

COUVERCLE

Le couvercle est disponible sur demande comme accessoire optionnel.

Avant de fermer le couvercle et afin de le protéger des chocs thermiques, il faut absolument attendre que les plaques électriques et les brûleurs soient refroidis.

Tout produit dû à un éventuel débordement doit être retiré du couvercle avant de l'ouvrir.

Cet appareil est commercialisé en accord avec la directive française 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).

En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourraient être causées par une mise au rebut inappropriée de ce produit.

Le symbole sur ce produit indique qu'il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu'à un point de recyclage des déchets électriques et électroniques.

La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.

Pour plus d'informations au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.

Le constructeur ne répond pas d'éventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenues dans cet opuscule. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnement et de sécurité des appareils.

INSTRUCTIONS POUR LE MONTAGE AU PLAN DE TRAVAIL DU RACCORD D'ALIMENTATION DU GAZ

Les instructions concernent le personnel préposé à l'installation de l'appareil, conformément aux normes en vigueur. Toutes les interventions doivent être effectuées sur l'équipement débranché électriquement.

Sur certains modèles, il est fourni dans le sachet un raccord conique pour l'installation du produit dans des pays où ce type de raccord est obligatoire

(Grande-Bretagne, Hollande, Allemagne,...). Dans les dessins suivants, il est indiqué comment reconnaître les divers types de raccord. Dans tous les cas, la partie cylindrique du raccord doit être raccordée à la table de cuisson.

SÉQUENCE DES OPÉRATIONS DE MONTAGE

Pour le montage du raccord, il faut se servir de 2 clés à tête hexagonale de 17 et 23 mm

A) Visser les pièces en suivant la série illustrée

2) Serrer à fond les raccords au moyen des clés à tête hexagonale ; pendant le serrage, ne pas oublier d'orienter le raccord dans la direction désirée avant de le serrer à fond.

3) Raccorder le raccord C au réseau d'alimentation du gaz au moyen du tuyau rigide en cuivre ou flexible en acier.

ATTENTION

Pour faciliter l'installation et éviter les risques de fuite de gaz, nous recommandons de raccorder le tuyau de gaz en suivant la séquence ci-dessous :

• d'abord sur le raccord de la table de cuisson ;
• ensuite sur le raccord du réseau d'alimentation.

L'inversion de cette séquence peut causer des problèmes d'étanchéité du gaz entre le tuyau et le plan de cuisson.

À LA FIN DE L'INSTALLATION, VÉRIFIER L'ÉTANCHÉITÉ DE L'ENSEMBLE EN UTILISANT UNE SOLUTION SAVONNEUSE.

Cooking hobs 60x50		A	A	B	B	C	C	D	D
Burners		4 gas	4 gas	3 gas	3 gas	4 gas	4 gas	4 gas	4 gas
		-	-	1 electric	1 electric	-	-	-	-
Reference type		PL01	PL02	PL01	PL02	PL01	PL02	PL01	PL02
Supply Voltage (VHz)		230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Installed electric power (W)		-	-	1400	1400	-	-	-	-
Medium burner		1	1	-	-	1	1	1	1
Large back burner		1	1	1	1	1	1	1	1
Small burner		1	1	1	1	1	1	1	1
Large front burner		1	1	1	1	-	-	-	-
Double ring burner		-	-	-	-	-	-	1	1
Maxi burner		-	-	-	-	1	1	-	-
Power of gas installed:
- G20/20 mbar (kW)**		8,2	8,2	6,7	6,7	8,6	8,6	8,6	8,6
- G30/28-30 mbar (g/h)		597	597	488	488	620	620	620	620
Electric ignition*		yes	yes	yes	yes	yes	yes	yes	yes
Gas safety device		-	yes	-	yes	-	yes	-	yes
Product size mm.	595x510	595x510	595x510	595x510	595x510	595x510	595x510	595x510	595x510
Degree protection		-	-	Type Y	Type Y	-	-	-	-
Class		3	3	3	3	3	3	3	3
