Produkttyp	Gaskochfeld
Marke	CANDY
Modell	PLC 2200
Maße (B x T)	595 x 510 mm
Gewicht	ca. 12 kg
Stromversorgung	230 V / 50 Hz
Gasart	Erdgas G20 (20 mbar) / Butan G30 (28-30 mbar) – umstellbar
Gesamtgasleistung (G20)	8,2 kW
Anzahl der Brenner	4 (1 Schnellbrenner hinten, 1 halbschneller, 1 klein, 1 Schnellbrenner vorne)
Zündung	Elektronisch
Sicherheit	Thermoelement (automatische Gasabschaltung)
Klasse	3
Material	Edelstahl / Emaille
Reinigung	Warmes Seifenwasser – keine Scheuermittel
Funktionen	Gasgarung mit Flammenregulierung
Anpassbarkeit	Umstellung auf Flüssiggas, Butan usw. möglich
Mitgeliefertes Zubehör	Dichtung, Befestigungswinkel, Schlüssel für Düsen
Garantie	2 Jahre
Reparierbarkeit	Düsen und Hähne austauschbar

Häufig gestellte Fragen - PLC 2200 CANDY

Wie zünde ich die Brenner an?

Zum Anzünden drücken und den entsprechenden Knopf nach links auf die maximale Stellung (kleiner Stern ★) drehen. Wenn Ihr Modell eine elektronische Zündung hat, drücken Sie den Zündknopf. Bei Modellen mit Sicherheitselement nach dem Anzünden 5 bis 6 Sekunden gedrückt halten.

Was tun, wenn die Flamme nicht zündet?

Überprüfen Sie, ob das Gas geöffnet und der Netzstecker eingesteckt ist. Wenn der Brenner nicht innerhalb von 5 Sekunden zündet, drehen Sie den Knopf auf 0 und versuchen Sie es erneut. Stellen Sie sicher, dass der Brenner richtig positioniert und die Zündkerze nicht verstopft ist.

Wie stelle ich das Kochfeld auf eine andere Gasart um?

Entfernen Sie die Roste und Brenner. Verwenden Sie den mitgelieferten Schlüssel, um die Düse herauszuschrauben und durch die für das neue Gas geeignete zu ersetzen (siehe Verbrauchstabelle). Stellen Sie dann die Luftzufuhr und die Mindestflamme gemäß den Anweisungen ein.

Wie reinige ich die Brenner?

Reinigen Sie die Brenner mit Seifenwasser. Verwenden Sie für den ursprünglichen Glanz ein Spezialprodukt für Aluminiumlegierungen. Vor dem Wiedereinbau vollständig trocknen. Niemals Scheuermittel oder korrosive Produkte verwenden.

Warum ist die Flamme gelb oder instabil?

Eine gelbe Flamme deutet auf Luftmangel hin. Stellen Sie die Luftzufuhr durch Anpassen des Luftregulierrohrs ein (Abb. 6). Wenn die Flamme kurz und klar ist, ist zu viel Luft vorhanden. Die richtige Flamme sollte klar und blau sein.

Wie stelle ich die Mindestflamme ein?

Zünden Sie den Brenner in der Mindeststellung, entfernen Sie den Knopf und verwenden Sie einen kleinen Schraubendreher, um die Einstellschraube des Hahns zu betätigen (Abb. 8). Bei Flaschengas im Uhrzeigersinn bis zum Anschlag drehen.

Was tun bei Gasgeruch?

Schalten Sie sofort die Gaszufuhr ab und schalten Sie alle elektrischen Geräte aus. Öffnen Sie Fenster zum Lüften. Keine Flamme oder Schalter betätigen. Überprüfen Sie die Anschlüsse mit Seifenlauge und wenden Sie sich an einen Fachmann.

Kann man Töpfe jeden Durchmessers verwenden?

Es wird empfohlen, Töpfe mit flachem Boden zu verwenden, deren Durchmesser zum Brenner passt: kleiner Brenner (6-12 cm), halbschneller (12-18 cm), Schnellbrenner hinten (18-24 cm), Schnellbrenner vorne (24-26 cm). Vermeiden Sie konkave oder konvexe Böden.

Wie installiere ich das Kochfeld?

Die Installation muss von einem Fachmann durchgeführt werden. Das Kochfeld wird in eine Arbeitsplatte mit einer Dicke von 25 bis 40 mm eingelassen. Halten Sie die Sicherheitsabstände ein (150 mm zu den Wänden). Bringen Sie die mitgelieferte Dichtung an und befestigen Sie es mit den Befestigungswinkeln.

Wo finde ich die Seriennummer des Geräts?

Die Seriennummer befindet sich auf dem Typenschild unter dem Gerät an der Unterseite des Gehäuses. Sie wird für jeden Kundendiensteinsatz benötigt.

BEDIENUNGSANLEITUNG PLC 2200 CANDY

BEDIENUNGSANLEITUNG

TECHNISCHE DATEN

Kookplaten 60x50	A	A	B	B	C	C	D	D
Kookzones	4 gas	4 gas	3 gas	3 gas	4 gas	4 gas	4 gas	4 gas
	-	-	1 elektrisch	1 elektrisch	-	-	-	-
Type verwijzing	PL01	PL02	PL01	PL02	PL01	PL02	PL01	PL02
Spanning/frequentie (V/Hz)	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Vermogen elektrische installment (W)	-	-	1400	1400	-	-	-	-
Aantal branders normal	1	1	-	-	1	1	1	1
Aantal branders groot rechtsachter	1	1	1	1	1	1	1	1
Kleine brander	1	1	1	1	1	1	1	1
Aantal branders groot linksvoor	1	1	1	1	-	-	-	-
Dubbelerings workbrander	-	-	-	-	-	-	1	1
Extra große brander	-	-	-	-	1	1	-	-
Vermogen gas installment:
- G20/20 mbar**	8,2	8,2	6,7	6,7	8,6	8,6	8,6	8,6
- G25/25 mbar (kW)***	7,8	7,8	6,35	6,35	8,1	8,1	8,1	8,1
- G30/28-30 mbar (g/h)	597	597	488	488	620	620	620	620
Vonkonsteking*	ja	ja	ja	ja	ja	ja	ja	ja
Vlambeveiling	-	ja	-	ja	-	ja	-	ja
Afmeting mm.	595x510	595x510	595x510	595x510	595x510	595x510	595x510	595x510
Beveiligungsgraad	-	-	Type Y	Type Y	-	-	-	-
Klasse	3	3	3	3	3	3	3	3

Abb. 1

• bei einigen Modellen

*** (NL) Werksangabe - NL Kat. II2L3B/P

** (BE) Werksangabe - BE Kat. II2E+3+

D

C

A

B Abb. 1b

INSTALLATION

Befestigung mit Dichtungskitt

Gias Service Belgien: 0903 99109

ABDECKPLATTE

• Nur bei einigen Modellen

** = werkseitig voreingestellt

DE cat.12E

BE cat. II 2E+3+

D

C

A

B Abb.1b

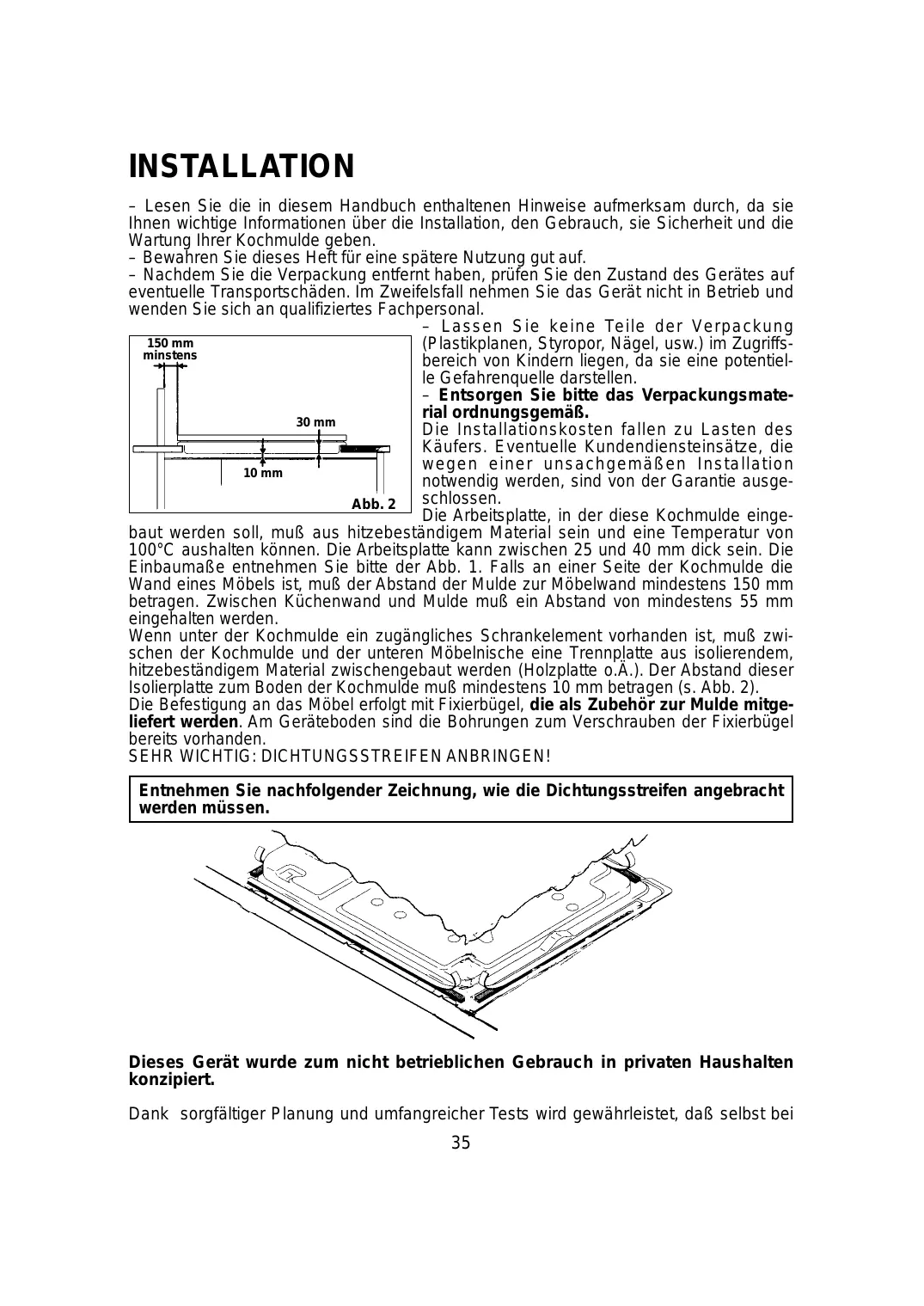

INSTALLATION

• Lesen Sie die in diesem Handbuch enthaltenen Hinweise aufmerksam durch, da sie Ihnen wichtige Informationen über die Installation, den Gebrauch, die Sicherheit und die Wartung Ihrer Kochmulde geben. - Bewahren Sie dieses Heft für eine spätere Nutzung gut auf.
• Nachdem Sie die Verpackung entfernt haben, prüfen Sie den Zustand des Gerätes auf eventuelle Transportschäden. Im Zweifelsfall nehmen Sie das Gerät nicht in Betrieb und wenden Sie sich an qualifiziertes Fachpersonal.

• Lassen Sie keine Teile der Verpackung (Plastikplanen, Styropor, Nägel, usw.) im Zugriffsbereich von Kindern liegen, da sie eine potentielle Gefahrenquelle darstellen.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Die Installationskosten fallen zu Lasten des Käufers. Eventuelle Kundendiensteinsätze, die wegen einer unsachgemäßen Installation notwendig werden, sind von der Garantie ausgeschlossen.

Die Arbeitsplatte, in der diese Kochmulde einge

Die Arbeitsplatte, in der diese Kochmulde eingebaut werden soll, muss aus hitzebeständigem Material sein und eine Temperatur von 100 °C aushalten können. Die Arbeitsplatte kann zwischen 25 und 40 mm dick sein. Die Einbaumaße entnehmen Sie der Abb. 1. Falls an einer Seite der Kochmulde die Wand eines Möbels ist, muss der Abstand der Mulde zur Möbelwand mindestens 150 mm betragen. Zwischen Küchenwand und Mulde muss ein Abstand von mindestens 55 mm eingehalten werden.

Wenn unter der Kochmulde ein zugängliches Schrankelement vorhanden ist, muss zwischen der Kochmulde und der unteren Möbelnische eine Trennplatte aus isolierendem, hitzebeständigem Material zwischengebaut werden (Holzplatte o. Ä.). Der Abstand dieser Isolierplatte zum Boden der Kochmulde muss mindestens 10 mm betragen (siehe Abb. 2).

Die Befestigung am Möbel erfolgt mit Fixierbügeln, die als Zubehör zur Mulde mitgeliefert werden. Am Geräteboden sind die Bohrungen zum Verschrauben der Fixierbügel bereits vorhanden.

SEHR WICHTIG: DICHTUNGSSTREIFEN ANBRINGEN!

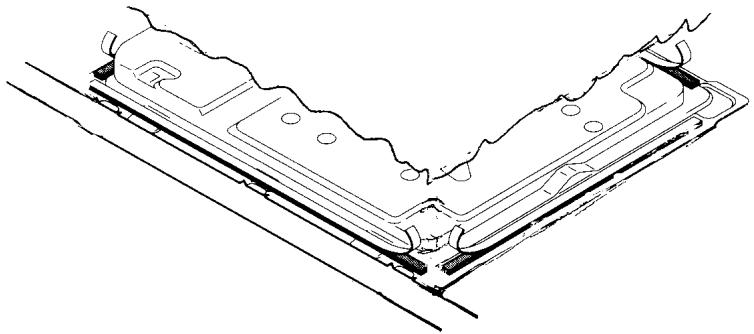

Entnehmen Sie der nachfolgenden Zeichnung, wie die Dichtungsstreifen angebracht werden müssen.

Dieses Gerät wurde für den nicht gewerblichen Gebrauch in privaten Haushalten konzipiert.

Dank sorgfältiger Planung und umfangreicher Tests wird gewährleistet, dass selbst bei

hoher Beanspruchung des Gerätes die erreichte Temperatur stets innerhalb der von den geltenden EU-Normen vorgesehenen Grenzwerte liegt.

Die Kochmulde ist nach EN-Norm thermisch isoliert und kann folgendermaßen eingebaut werden: bei Installationstyp Y in der Nähe von Wänden, die höher sind als die Arbeitsplatte; bei Installationstyp X in der Nähe von Wänden, die nicht höher sind als die Arbeitsplatte. Vergleichen Sie diesbezüglich die Tabelle der Technischen Daten.

Anweisungen für den Installateur

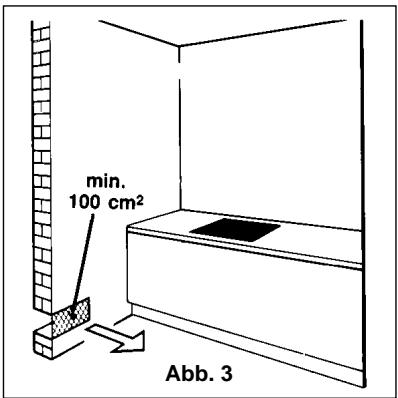

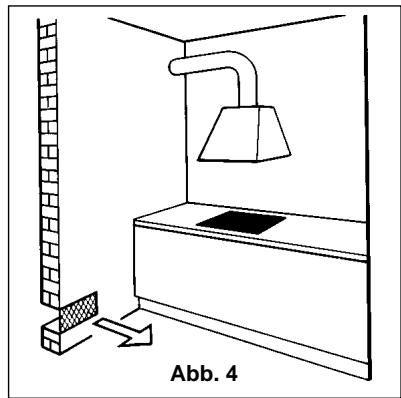

Hinweise zur Durchlüftung des Raumes

Beim Gebrauch eines Gasherdes entstehen Hitze und Feuchtigkeit, die sich im Raum verbreiten. Daher ist es wichtig, eine ausreichende Belüftung des Raumes zu gewährleisten, entweder durch Lüftungsöffnungen oder durch eine Dunstabzugshaube mit Außenanschluss (Abb. 3-4). Bei einem längeren Gebrauch des Gerätes ist es ratsam, die Belüftung zu fördern, z.B. durch zusätzliches Öffnen eines Fensters oder durch Erhöhung der Dunstabzugsleistung.

Beachten Sie bitte die in der Bundesrepublik Deutschland geltenden Regeln für Gasinstallationen.

Die Installation darf nur durch einen autorisierten Monteur durchgeführt werden.

Elektrischer Anschluss

Überprüfen Sie die auf dem Typenschild angegebenen Daten. Das Typenschild befindet sich auf der unteren Seite des Gerätegehäuses. Notieren Sie alle Daten wie Typ- und Seriennummer am besten direkt auf dem Deckblatt der Bedienungsanleitung, da diese Angaben in einem eventuellen Servicefall vom Kundendienst benötigt werden. Überprüfen Sie, dass die Netzspannung und die Leistung für den Betrieb des Gerätes geeignet sind.

Vor dem elektrischen Anschluss ist die einwandfreie Erdung der elektrischen Hausinstallation zu prüfen. Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller lehnt jede Verantwortung für Sach- oder Personenschäden ab, die auf fehlende bzw. mangelhafte Erdung zurückzuführen sind.

Bei den Modellen, die ohne Stecker geliefert werden, ist ein genormter Stecker an das Kabel zu montieren, der für die auf dem Typenschild angegebene Belastung geeignet ist. Der Erdleiter ist durch das gelb-grüne Kabel gekennzeichnet.

Soll das Gerät an einer festen Anschlussdose angeschlossen werden, ist zwischen dem Gerät und dem Versorgungsnetz ein der Last entsprechender, genormter Mehrfachstecker mit einem Mindestabstand von 3 mm zwischen den Kontakten einzubauen. Sollte das Netzkabel

gewechselt werden, muss der gelb-grüne Erdleiter mindestens 10 mm länger sein als die Phasenleiter. Benutzen Sie ausschließlich ein Netzkabel des Typs H05RR-F, H05VV-F, H05V2V2-F.

Für Kochfelder mit Elektroplatten muss der Querschnitt der Kabel 1,5 mm², für andere Kochfelder 0,75 mm² betragen. Außerdem darf der äußere Durchmesser des Netzkabels maximal 7 mm betragen.

Zulassungserklärung: Für die Teile, die mit Lebensmitteln in Berührung kommen, entspricht dieses Gerät der EU-Richtlinie EWG 89/109.

CE Das Gerät entspricht den europäischen Richtlinien 89/336/EWG, 90/396/EWG, 73/23/EWG und deren nachträglichen Änderungen.

STROMNETZ

Gasversorgungsanschluss

Auf dem Gerät finden Sie Aufkleber, auf denen der Gastyp angegeben ist, für den die Kochmulde eingestellt ist.

a) Anschluss an der Gasversorgung

Der Anschluss am Gasversorgungsnetz bzw. an der Gasflasche muss unter Berücksichtigung der geltenden Vorschriften durchgeführt werden. Stellen Sie sicher, dass das Gerät für das von Ihnen verwendete Gas eingestellt ist.

Wichtig: Achten Sie darauf, dass der Gasdruck den Werten in der Tabelle auf Seite 38 entspricht. Das ist nicht nur wichtig für den sicheren Betrieb des Gerätes, sondern ermöglicht auch die optimale Nutzung der Energie und verlängert die Lebensdauer Ihrer Kochmulde.

Anschluss mit starrem Schlauch (Seite 44)

Achten Sie darauf, dass das Gerät keinerlei Zug- bzw. Verdrehungskraft ausgesetzt ist.

—Anschluss mit biegsamem Stahlrohr (Seite 44)

Das Verbindungsstück für die Gaszuführung hat ein 1/2-Gewinde mit zylindrischem Querschnitt. Verwenden Sie ausschließlich Rohre und Dichtungen, die den geltenden Vorschriften entsprechen.

den Vorschriften entsprechen.

Werden bei der Installation biegsame Rohre benutzt, achten Sie darauf, dass sie nicht länger als 2 Meter sind.

Achtung: Nach der Montage überprüfen Sie die Verbindungen auf ihre Dichtigkeit, indem Sie sie mit einfachem Seifenwasser beschmieren. Benutzen Sie hierzu niemals eine offene Flamme! Vergewissern Sie sich außerdem, dass das biegsame Rohr nicht eingeklemmt oder beschädigt werden kann (z.B. durch eine Schublade des Einbauschrankes).

ANPASSUNG AN VERSCHIEDENE GASTYPEN

Um Ihre Kochmulde mit einer anderen Gasart zu betreiben als der, für die sie werkseitig eingestellt ist, müssen einige Anpassungsmaßnahmen in der folgenden Reihenfolge durchgeführt werden:

• Nehmen Sie den Gitterrost und den Brenner ab.

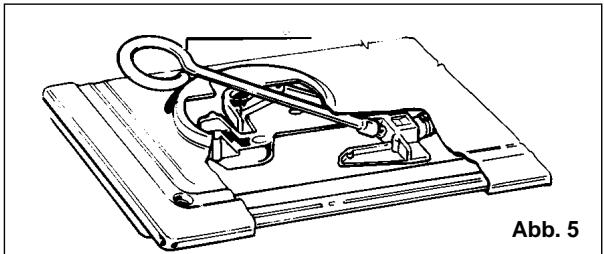

• Führen Sie einen Sechskantschlüssel in den Brennerhalter (Abb. 5). Der geeignete Sechskantschlüssel wird als Zubehör zur Mulde mitgeliefert.
• Schrauben Sie die Gasdüse ab und ersetzen Sie diese mit der für Ihre Gasart geeigneten (vgl. dazu Tabelle "Gasverbrauch"). Regulieren Sie den Brenner.

TABELLE GASVERBRAUCH 1W = 0,860 kcal/h Maß X je nach Gasart

	G20/G25	G30	G20 20mbar G30 29mbar				G25			G20	G30	G25	G31
Brenner in Funktion	Ø Duse 1/100 mm	Ø Duse 1/100 mm	Qn kW	l/h G20	g/h G30	g/h G31	Qn kW	l/h G25	Qmin. kW	Luft- regul.	Luft- regul.	Luft- regul.	Luft- regul.
Stark halten rechts	120	80	2,65	252	193	189	2,5	277	0,650	4 mm	2 mm	4 mm	5 mm
Stark vorne links	127	84	2,95	281	215	211	2,8	310	0,650	4 mm	2 mm	4 mm	5 mm
Normal	93	61	1,5	143	109	107	1,45	161	0,380	2 mm	5 mm	2 mm	7 mm
Hilfs	80	54	1,1	105	80	79	1,05	116	0,280	6 mm	4 mm	6 mm	6 mm
Doppelkranz	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	15 mm	15 mm
Ultra-Stark	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	13 mm	13 mm

REGULIERUNG DER BRENNER

Nachdem die Düse ersetzt wurde, muss die Luftzufuhr der Brenner reguliert werden. Halten Sie sich hierfür an die Maßgabe X, die in der Tabelle "Gasverbrauch" angegeben ist. Achtung: Der Wert von X hängt vom Brenner und von der Gasart ab. Eine gute Flamme muss gut ausgebildet sein und von mittlerer Länge (Abb. 7B). Bei zu viel Luftzufuhr ist die Flamme kurz und klar (Abb. 7C): in diesem Fall muss das Einstellröhrchen aus dem Brennerkörper ein Stück herausgezogen werden. Bei zu wenig Luft ist die Flamme schwach ausgeprägt und lang (Abb. 7A): in diesem Fall schieben Sie das Einstellröhrchen ein Stück weiter in den Brennerkörper hinein. Um das Einstellröhrchen zu bewegen, lösen Sie dessen Fixierschraube ein wenig. Nach der Einstellung ziehen Sie sie wieder fest an (Abb. 6).

REGULIERUNG DER GASMINDESTZUFUHR

Zünden Sie die Brenner an und stellen Sie die Schalter auf das Minimum ein. Ziehen Sie den Schalterknopf ab. Mit einem kleinen Schraubenzieher drehen Sie die Einstellschraube des Gashahns (Abb. 8) gegen den Uhrzeigersinn, um die Gaszufuhr zu erhöhen, oder im Uhrzeigersinn, um sie zu verringern, bis Sie eine 3 bis 4 mm lange Flamme erhalten.

Bei Benutzung von Propangas oder Flüssiggas muss die Einstellschraube für die Mindestgaszufuhr im Uhrzeigersinn bis zum Anschlag festgezogen werden.

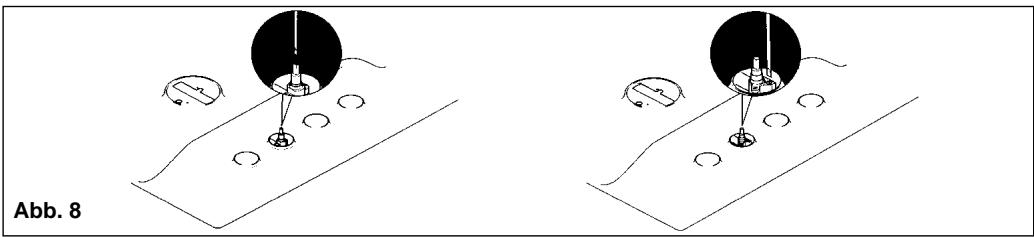

Einstellschraube für die Gasmindestzufuhr (je nach Modell)

Nach der Anpassung Ihres Gerätes an eine andere Gasart ersetzen Sie auf dem Gehäuse Ihres Gerätes den alten Etikettenaufkleber mit dem, der Ihrer Gasart entspricht. Dieser wird mitgeliefert.

Sollten die Gashähne mit der Zeit schwergängig werden, müssen sie mit einem geeigneten Schmierstoff neu geschmiert werden. Dieser Vorgang darf ausschließlich durch den Werkskundendienst durchgeführt werden.

BEDIENUNGSANLEITUNG

Dieses Gerät ist ausschließlich für den Gebrauch gedacht, Speisen zuzubereiten. Jede andere Verwendung ist zweckentfremdend und gegebenenfalls gefährlich.

Der Hersteller kann für eventuelle Schäden, die auf einen ungeeigneten, fehlerhaften und unvernünftigen Einsatz zurückzuführen sind, nicht haftbar gemacht werden.

Inbetriebnahme der Brenner

Um die Brenner des Kochfeldes anzuzünden, nähern Sie eine Flamme an den gewünschten Brenner. Drücken Sie dann und drehen Sie den entsprechenden Schalterknopf bis zum Maximum.

Für Geräte mit elektronischer Zündvorrichtung gehen Sie wie folgt vor:

Drücken Sie und drehen Sie den Schalterknopf gegen den Uhrzeigersinn bis zum Sternchensymbol * und zünden Sie den Brenner durch Betätigen der Zündungstaste.

Für Geräte mit automatischer Zündvorrichtung genügt es, den Schalterknopf zu drücken und bis zum Sternchen-Symbol * zu drehen. Solange Sie den Knopf gedrückt halten, werden Funken durch die Zündvorrichtung entladen. Wenn die Flamme sich nicht innerhalb von 5 Sekunden anzündet, drehen Sie den Schalterknopf wieder auf die Position 0 und wiederholen Sie den Vorgang.

Bei den Geräten mit Sicherheitsgashahn wird die Gaszufuhr bei einem ungewollten Auslöschen der Flamme automatisch unterbrochen. Das Zünden der Brenner erfolgt bei diesen Geräten wie oben beschrieben, jedoch muss der Schalterknopf mindestens 5-6 Sekunden nach Entzünden der Flamme gedrückt gehalten werden. Nach dieser Zeit ist die Sicherheitsvorrichtung eingeschaltet und die Flamme bleibt stabil.

Wenn die Gasbrenner für eine Zeitlang nicht benutzt wurden, warten Sie einige Sekunden, bevor Sie sie anzünden, damit die in den Gasrohren enthaltene Luft entweichen kann.

ACHTUNG: Nach der Reinigung des Kochfeldes überprüfen Sie, dass die Brenner richtig aufliegen und die Funktion der Zündkerzen nicht beeinträchtigen.

Um die Flamme optimal und energiesparend auszunutzen, benutzen Sie nur Töpfe und Pfannen, deren Durchmesser für den jeweiligen Brenner geeignet ist. Vergleichen Sie dazu die Abbildungen auf Seite 34.

Art des Brenners	Ø Topf (cm)
Brenner vorne rechts	6÷12
Brenner vorne links	24÷26
BrennerAPHen rechts	18÷24
BrennerAPHen links	12÷18

Bei Pfannen oder Töpfen mit ungeeignetem Durchmesser regulieren Sie die Leistung des Brenners so, dass die Flamme den Topf- bzw. Pfannenboden nicht überlappt. Verwenden Sie nur Pfannen oder Töpfe mit flachem Boden!

Benutzung der Elektroplatten (für Kochfelder mit Elektroplatten)

Für eine optimale und energiesparende Nutzung der Elektroplatten regulieren Sie bitte die Einstellung der Schalter so, wie in der nachstehenden Tabelle angegeben.

LEISTUNG DER ELEKTROPLATTEN
Stufe	Erwärzung
0	ausgeschaltet
1	sehr niedrig	Warmhalten von Speisen, Schmelzen von Butter, Schokolade usw.
2	niedrig	Schmoren, Bechamel-Soße, Ragout, Milchreis, pochierte Eier usw.
3	mäßig	Gretrockene Hütsenfrüchte, tiefgefrorene Speisen, Obst, Wasserkochen.
4	mittelstark	Dampfkartoffeln, frisches Gemüse, Nudeln, Pfannkuchen, Fisch.
5	stark	Omelettes, Steaks, intensives Schmoren.
6	sehr stark	Steaks, Schnitzel, fritieren und braten.

Eine Leuchte zeigt an, dass die Elektroplatte in Betrieb ist.

Um die optimale Leistung Ihres Gerätes zu gewährleisten, ist es ratsam, stets Töpfe guter Qualität und mit flachem Boden zu benutzen. Der Durchmesser des Topfbodens sollte mindestens so groß sein wie die Kochplatte (s. Abb. 9). Es empfiehlt sich, vor Gebrauch des Topfes den Boden gut abzutrocknen. Vermeiden Sie das Überlaufen von kochenden Speisen. Heizen Sie niemals die Kochplatten ohne Topf oder mit leerem Topf auf.

WARTUNG UND REINIGUNG

Wichtiger Hinweis

Vor jeder Demontage zur Reinigung des Gerätes schalten Sie den Strom durch Ausschalten der Haussicherung ab. Versichern Sie sich, dass die Kochstellen vollständig abgekühlt sind.

Bevor Sie das Gerät reinigen, warten Sie, bis es vollständig abgekühlt ist. Trennen Sie dann das Gerät von der Stromversorgung ab, indem Sie den Netzstecker ziehen bzw. die Hauptsicherung abschalten.

Reinigen Sie die emaillierten, verchromten oder lackierten Teile mit lauwarmem Seifenwasser oder mit nicht scheuernden Flüssigmitteln.

Für die Edelstahlteile verwenden Sie die handelsüblichen Mittel zur Pflege von Edelstahl. Zur Reinigung von Profilleisten in Aluminium nehmen Sie ein mit Vaselineöl oder ähnlichem getränktes Tuch, anschließend wischen Sie mit Alkohol ab. Verwenden Sie niemals scheuernde oder korrosive Reinigungsmittel, auch keine Bleichmittel oder Säuren. Achten Sie darauf, dass keine säurehaltigen bzw. ätzenden Substanzen (Zitronensäure, Essig, o.ä.) auf den emaillierten bzw. lackierten Flächen liegen bleiben. Reinigen Sie die Gasbrenner mit Seifenwasser. Um den ursprünglichen Glanz zu bewahren, verwenden Sie einen handelsüblichen Spezialreiniger für Aluminiumlegierungen.

Nach der Reinigung sind die Brenner sorgfältig zu trocknen, bevor sie wieder aufgesetzt werden.

Kontrollieren Sie unbedingt, dass die Brenner wieder richtig aufliegen, da eine fehlerhafte Montage der Brenner zur mangelhaften Verbrennung des Gases führen kann.

Dieses Gerät ist ausschließlich für den Gebrauch gedacht, Speisen zuzubereiten. Jede andere Verwendung wäre zweckentfremdend und gegebenenfalls gefährlich.

Der Hersteller kann für eventuelle Schäden, die auf einen ungeeigneten, fehlerhaften und unvernünftigen Einsatz zurückzuführen sind, nicht haftbar gemacht werden.

Technischer Kundendienst

Sollte Ihr Gerät einmal nicht ordnungsgemäß funktionieren, kontrollieren Sie bitte Folgendes, bevor Sie den technischen Kundendienst rufen:

• Überprüfen Sie, dass das Gerät stromversorgt ist.
• Überprüfen Sie, dass die Gaszufuhr in Ordnung ist.

Sollte die Ursache für die Funktionsstörung nicht ermittelt werden können, trennen Sie das Gerät vom Stromnetz und rufen Sie den Kundendienst. Unternehmen Sie nichts auf eigene Faust!

MONTAGE DES DECKELS

Der Deckel kann als Zubehör auf Wunsch geliefert werden.

Schließen Sie den Glasdeckel erst, nachdem die Brenner bzw. die Elektroplatten vollständig abgekühlt sind, um das Glas vor einem Hitzestau zu schützen.

Bitte entfernen Sie alle eventuellen Überlaufreste von der Deckeloberfläche, bevor Sie ihn öffnen.

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen können.

Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht in

den normalen Hausmüll gehört, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen.

Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler.

Der Hersteller übernimmt keine Haftung für eventuelle Druck- oder Übersetzungsfehler dieser Bedienungsanleitung. Der Hersteller behält sich vor, technische Änderungen zur Verbesserung der Produktqualität im Interesse des Endverbrauchers vorzunehmen.

MONTAGEANLEITUNG FÜR DEN ANSCHLUSS DES ROHRSTUTZENS AN DIE MULDE

Diese Montageanleitung ist ausschließlich für qualifiziertes Fachpersonal bestimmt, welches laut geltenden Normen die Installation vornehmen muss. Jedweder Eingriff in das Gerät ist bei abgeschalteter Stromversorgung vorzunehmen!

Bei einigen Modellen wird ein kegelförmiges Verbindungsstück mitgeliefert, das in manchen Ländern vorschriftsmäßig zur Installation benutzt werden muss.

In den nachfolgenden Zeichnungen werden die entsprechenden Verbindungsarten dargestellt. Auf jeden Fall muss das zylindrische Teil des Verbindungsstücks mit dem Kochfeld angeschlossen werden.

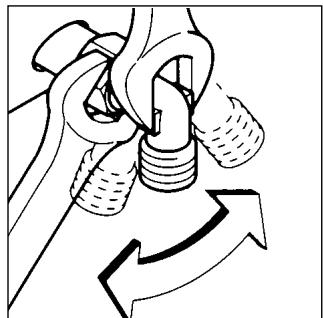

MONTAGE DER ROHRVERBINDUNGEN

Zur Montage der Rohrverbindungen brauchen Sie einen 17er und einen 23er Sechskantschlüssel.

1) Montieren Sie die Teile in der abgebildeten Reihenfolge:

A) Leitungsrohr B) Dichtung C) Bewegliches Verbindungsstück

2) Schrauben Sie das Verbindungsstück C mit dem Sechskantschlüssel fest an. Richten Sie damit die bewegliche Verbindung in die gewünschte Position.

3) Verbinden Sie den Rohrbogen C mit dem Gasversorgungsnetz entweder mit einem starren Rohr aus Kupfer oder mit einem biegsamen aus Stahl.

SEHR WICHTIG:

Um den Installationsvorgang zu erleichtern und um Undichtigkeiten am Gasrohr zu vermeiden, empfiehlt es sich, den Anschluss des Gasversorgungsrohres in der untenstehenden Reihenfolge vorzunehmen:

Zuerst schließen Sie das Gasrohr an die Kochmulde an und erst dann an das Versorgungsnetz!

Die Missachtung dieser Reihenfolge könnte zu Undichtigkeiten im Anschluss zwischen Gasrohr und Mulde führen.

NACH DER MONTAGE IST DIE INSTALLATION AUF EINWANDFREIE DICHTIGKEIT MIT SEIFENWASSER ZU PRÜFEN.
