Type de produit	Sondeur de pêche avec écran couleur
Caractéristiques techniques principales	Écran LCD couleur de 5 pouces, résolution 640 x 320 pixels
Alimentation électrique	12 V
Dimensions approximatives	Dimensions de l'appareil : 12,7 x 24,1 x 15,2 cm
Poids	1,4 kg
Compatibilités	Compatible avec les sondes Humminbird
Type de batterie	Batterie plomb-acide ou lithium-ion recommandée
Tension	Fonctionne avec une tension de 12 V
Puissance	Puissance de 4000 W (pic)
Fonctions principales	Affichage de la profondeur, détection des poissons, cartographie, sondeur à double faisceau
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Humminbird
Sécurité	Ne pas utiliser en dehors des spécifications de tension, éviter l'exposition à l'eau
Informations générales utiles	Vérifier la compatibilité avec votre bateau et les conditions d'utilisation avant l'achat

FOIRE AUX QUESTIONS - FISHFINDER 595C HUMMINBIRD

Comment allumer le Humminbird Fishfinder 595C ?

Pour allumer le Fishfinder 595C, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est correctement alimenté et que la batterie est chargée. Si l'écran reste noir, essayez de redémarrer l'appareil.

Comment régler la luminosité de l'écran ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu', puis utilisez les flèches pour naviguer jusqu'à l'option de luminosité et ajustez-la selon vos préférences.

Pourquoi ne vois-je pas de poissons sur l'écran ?

Assurez-vous que le transducteur est correctement installé et immergé dans l'eau. Vérifiez également que la profondeur de l'eau est suffisante pour détecter les poissons.

Comment effectuer une mise à jour du logiciel ?

Téléchargez la dernière version du logiciel depuis le site Web de Humminbird sur une carte SD, insérez la carte dans l'appareil et suivez les instructions à l'écran pour effectuer la mise à jour.

Que faire si le GPS ne fonctionne pas ?

Assurez-vous que l'antenne GPS est bien positionnée et qu'elle a une vue dégagée du ciel. Patientez quelques minutes pour que le GPS capte les satellites.

Comment nettoyer l'écran du Fishfinder ?

Utilisez un chiffon doux et non abrasif légèrement humidifié avec de l'eau pour nettoyer l'écran. Évitez d'utiliser des produits chimiques agressifs.

Comment régler la profondeur de détection ?

Accédez au menu des paramètres de sonar, puis ajustez la profondeur de détection selon vos besoins en utilisant les flèches de navigation.

Pourquoi le Fishfinder ne s'allume-t-il pas ?

Vérifiez les connexions de la batterie et assurez-vous qu'elle est suffisamment chargée. Si tout est en ordre, il peut être nécessaire de faire vérifier l'appareil par un technicien.

Comment changer le mode d'affichage ?

Appuyez sur le bouton 'View' pour passer d'un mode d'affichage à un autre, comme le mode sonar ou le mode carte.

MODE D'EMPLOI FISHFINDER 595C HUMMINBIRD

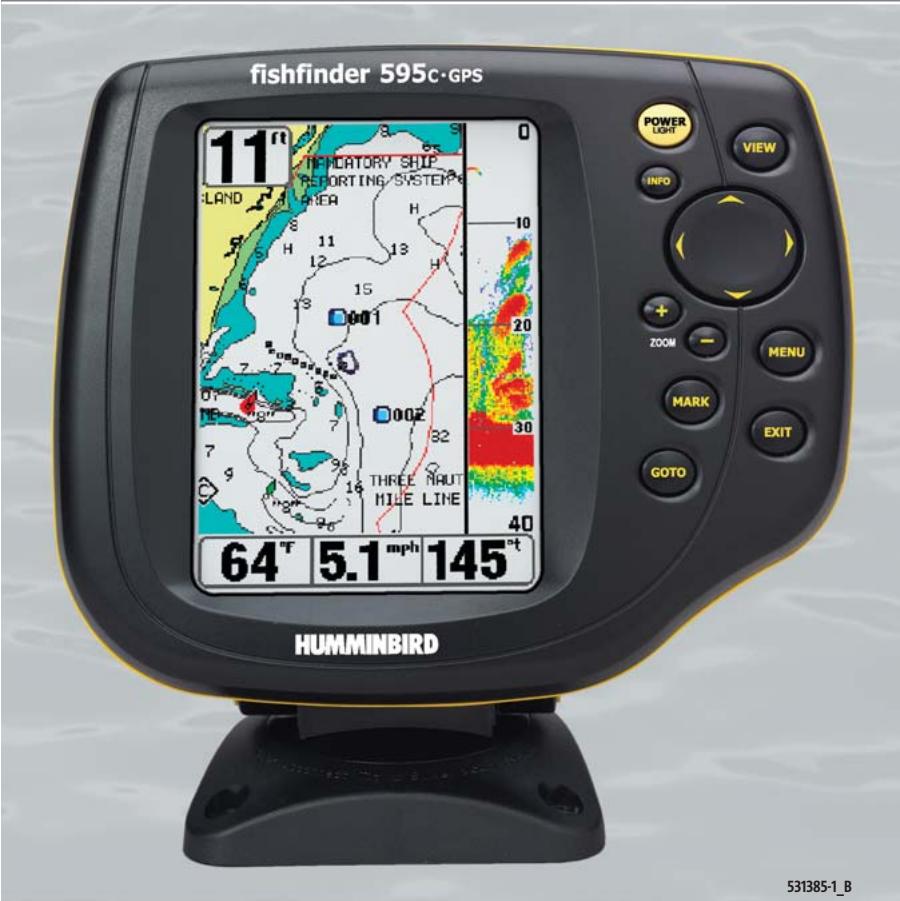

Guide d'utilisation du FishFinder 595c

Merci!

Merci d'avoir choisi Humminbird®, le chef de file dans le domaine des détecteurs de poissons aux États-Unis. Humminbird® a bât sa réputation en créant et en fabriquant des équipements marins de haute qualité et très fiables. Notre apparéil Humminbird® a été concu pour pouvoir être utilisé sans problèmes, quelles que soient les conditions, même dans les milieux marins les plus hostiles. Dans l'eventualité peu probable où votre apparéil Humminbird® aurait besoin de réparations, nous offrons une politique de service après-venture exclusive sans frais pendant un an suivant l'achat et disponible à un taux raisonnable après la première année. Pour plus de détails, voir le bon de garantie de votre système. Nous vous invitons à dire attentivement ce guide d'utilisation affirm de profiter pleinement de toutes les fonctions et applications de votre produit Humminbird®.

Vou puez joindre notre Centre de ressources pour la clientèle au 1-800-633-1468 ou visiter notre site Web au www.humminbird.com.

AVERTISSEMENT! Cet appeareil ne devrait en aucun cas etre utilise comme instrument de navigation afin de prévenir les collisions, l'echouage, les dommages au bateau ou les blessures aux passagers. Lorsque le bateau est en mouvement, la profondeur de I'eau peut varier trop rapidement pour vous laisser le temps de réagir. Avancez toujours très lentement si vous soupconnez la presence de bas-fonds ou d'obstacles submergés.

AVERTISSEMENT! La réparation et le démontage de cet apparéillectronique doivent être effectués uniquement par un personnel d'entretien autorisé. Toute modification du nombre de série ou réparation par un personnel non autorisé entraînera l'annulation de la garantie. La manipulation ou le démontage de cet apparéil pourrait entraîrera une exposition au plomb sous forme de soudure.

AVERTISSEMENT! Ce produit contient du plomb, un produit chimique reconnu par I'Etat de la Californie comme une cause possible de cancer, de defaults de naissance et d'autres toxicités reproductives.

© 2004 Humminbird®, Eufaula, AL USA. Tous droits réservés.

Table des matieres

Le fonctionnement d'un sonar 1

Sonar à faisceau simple 1

Fonctionnement du GPS et de la cartographie 2

Carte multimédia (MMC) 3

Representations à l'écran 4

6

Mode d'affichage Sonar 6

Comprehension de l'historique sonar 8

Fenetre sonar en temps reel (RTS) 8

Representation du fond 9

Mode d'affichage Zoom du sonar 10

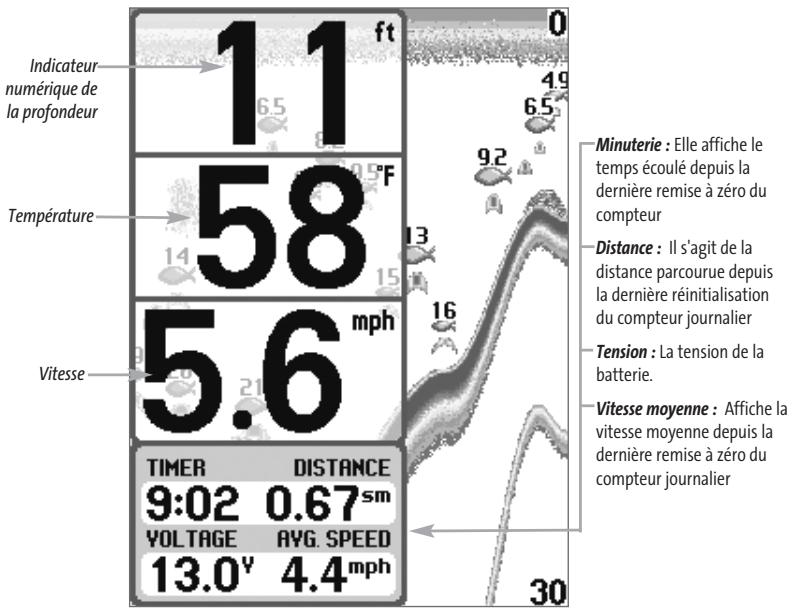

Mode d'affichage A gros chiffres 11

Mode d'affichage Aérien 12

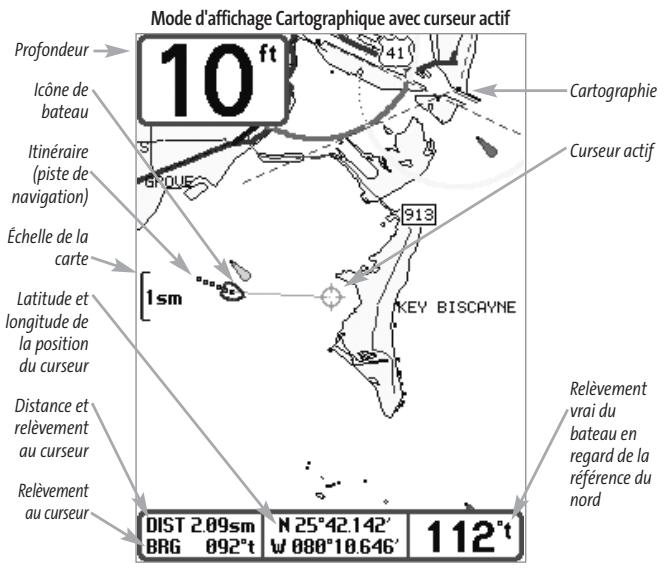

Mode d'affichage Cartographique 13

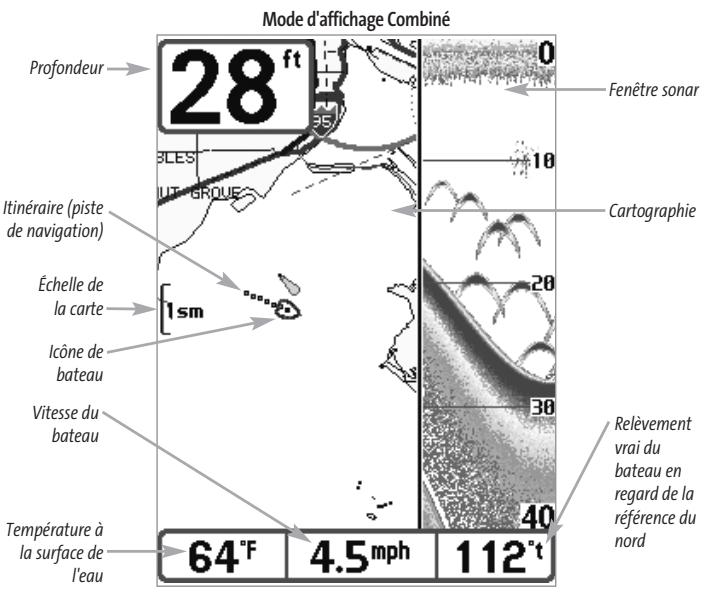

Mode d'affichage Combiné 14

Orientation de la vue 14

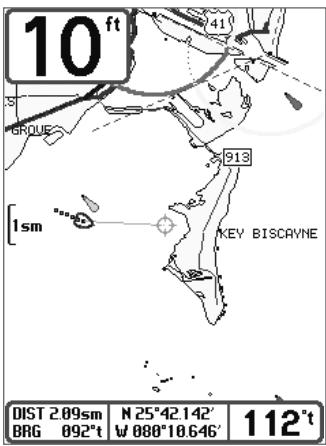

Visualisation de la cartographie 15

Introduction à la navigation 16

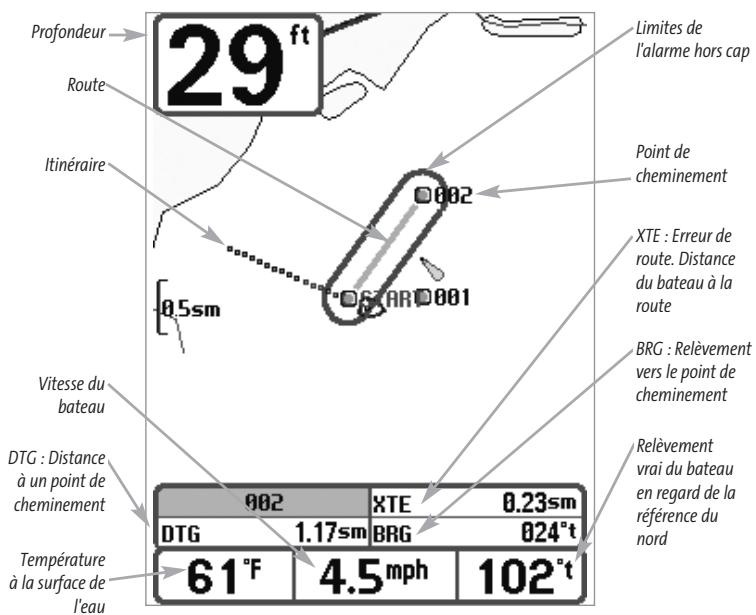

Points de cheminement, routes et itinéaires 17

Sauvegarde, édition et suppression d'un point de cheminement 18

Navigation vers un point de cheminement ou une position 19

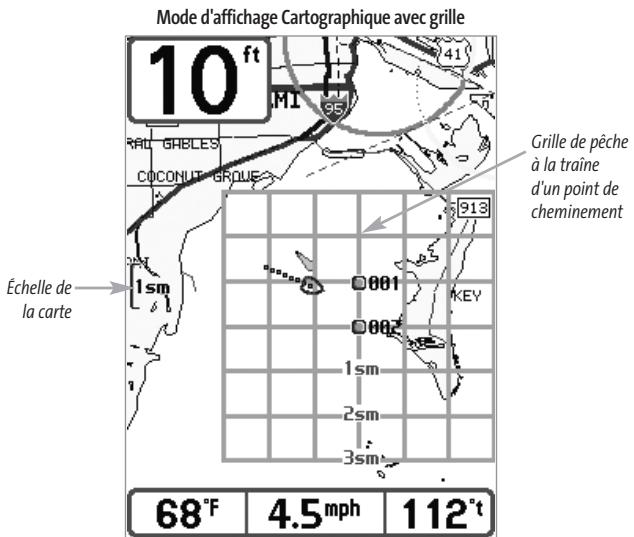

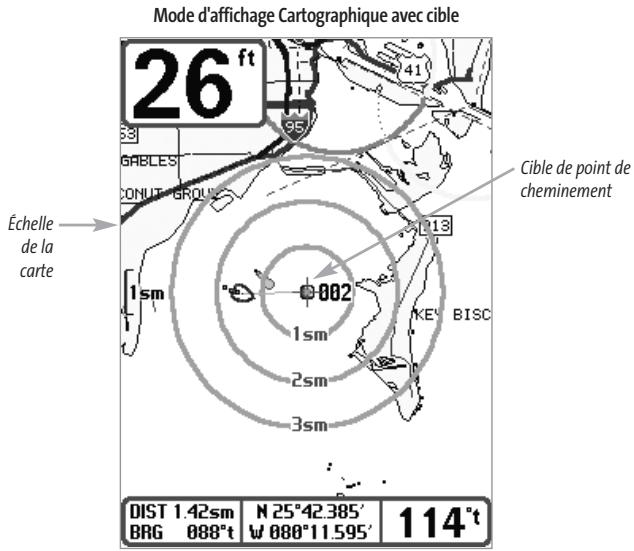

Ajout d'un point de cheminement ou d'une grille de pêche à la traine 20

Sauvegarde, édition et suppression d'une route 22

Sauvegarde ou suppression de l'itinétaire actuel 23

Édition, suppression ou masquage d'un itinéraire sauvégarde 23

Touches de fonction 24

Touche Mise en marche et éclairage (POWER/LIGHT) 24
Touche Affichage (VIEW) 24
Touche Info 24
Touche Menu 25
Commande de curseur à quatre directions 25
Touche Marquer (MARK) 26
Touche Aller à (GOTO) 26
Touche Zoom (+ / -) 26
Touche Quitter (EXIT) 26

Table des matieres

Mise en marche de l'appareil 27

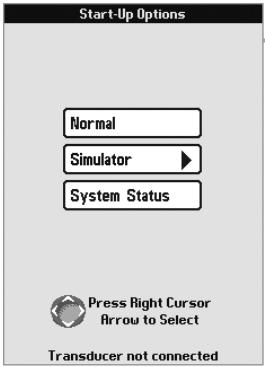

Le système de menus 27

Menu Options de démarrage 29

Utilisation en Mode Normal 29

Simulator 29

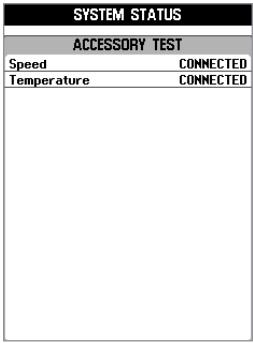

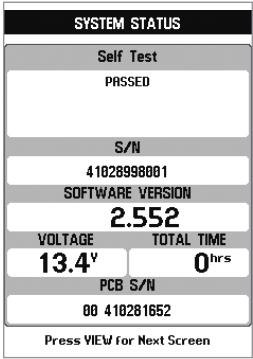

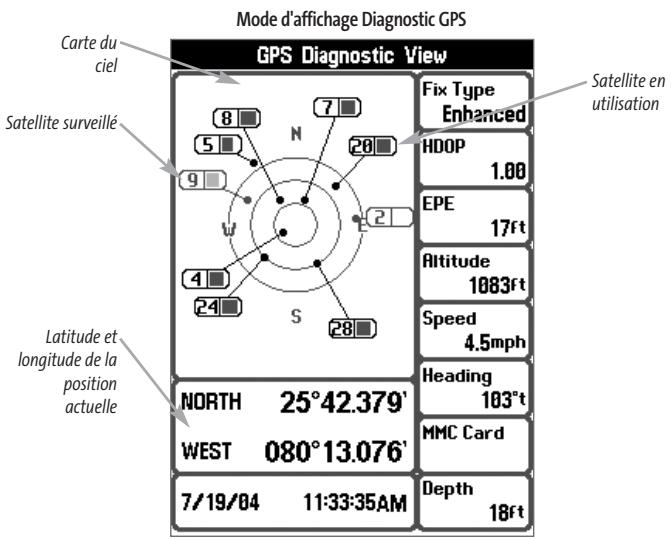

Etat du système 30

Menu X-Press du sonar (exclusif aux modes d'affichage Sonar) 32

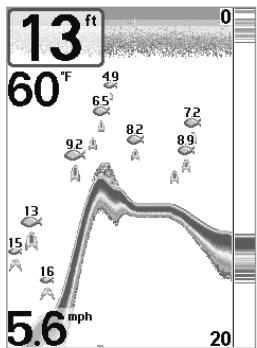

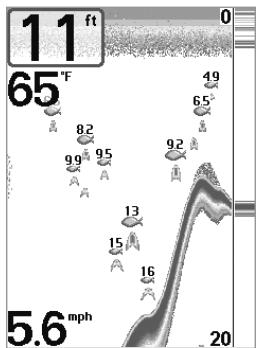

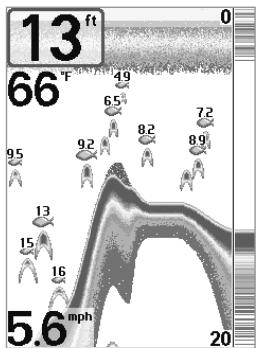

Sensibilité 33

Liminete supérieure de I'echelle de profondeur (mode utiliseur Avancé; exclusif aux modes d'affichage Sonar, Sonar divisé et À gross chiffres) 34

Liminé inférieure de l'échelle de profondeur 34

Vitesse de défilament 35

Affichage du fond 35

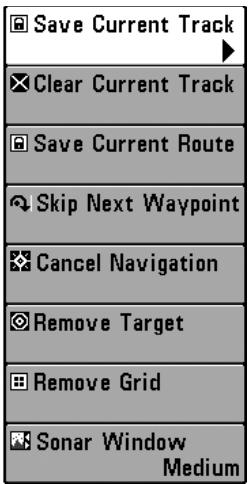

Menu X-Press de navigation (exclusif aux modes d'affichage Navigation) 36

Sauvegarde de l'itinétaire actuel 37

Suppression de l'itinétaire actuel 37

Sauvegarde de la route actuelle (seulement en mode Navigation) 37

Saut du prochain point de cheminement (seulement en mode Navigation) 38

Annulation de la navigation (seulement en mode Navigation) 38

Retrait d'une cible (seulement si une cible est active) 38

Retrait de la grille (seulement si une grille est active) 39

Fenetre sonar (exclusif au mode d'affichage Combiné) 39

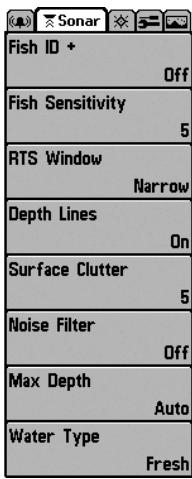

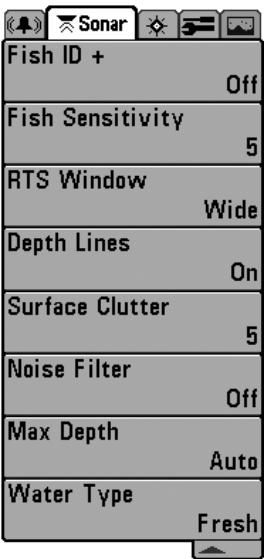

Onglet Sonar du menu principal 40

Identification de poisson (Fish ID+) 41

Sensibilité de repérage de poisson 42

Fenetre sonar en temps reel (RTS) 42

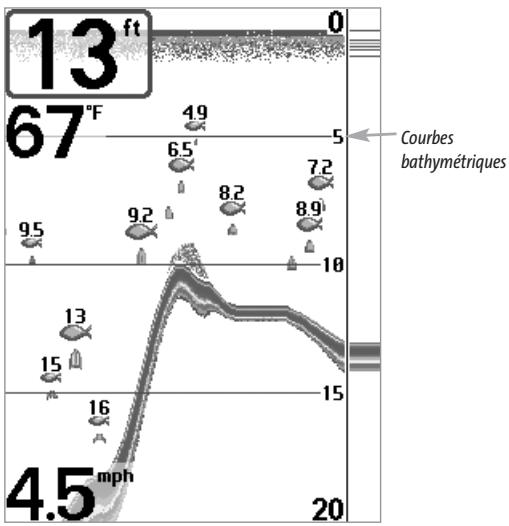

Courbes bathymétriques (mode utilisateur Avance) 43

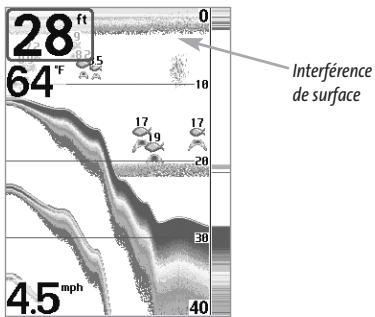

InterfERENCE de surface (mode utilisateur Avance) 44

Filtre de bruit (mode utiliseur Avance) 44

Profondeur maximale (mode utilisateur Avance) 45

Type d'eau (mode utiliser Avance) 45

Table des matieres

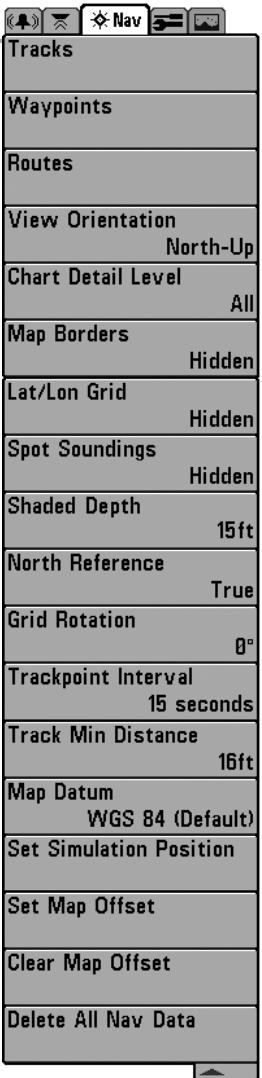

Onglet Navigation du menu principal 46

Itinéaires 47

Points de cheminement 47

Routes 48

Orientation de la vue 48

Niveau de détaill de la cartographie 49

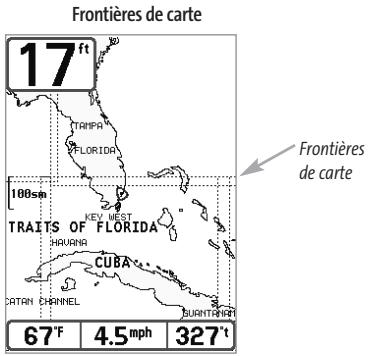

Frontières de carte 49

Grille de coordonnées géographiques terrestres 50

Sondages par point 50

Profondeur d'ombrage 50

Référence du nord 51

Rotation de grille 51

Intervalle de temps entre les points d'itinétaire 51

Distance min. entre les points d'itinéraire (mode utilisé Avance) 52

Système de référence de cartographie (mode utilisé Avance) 52

Établissement d'une position de simulation (mode utilisateur Avance) 52

Réglage de compensation de carte (mode utilisé Avance) 53

Suppression de la compensation de carte (mode utilisateur Avance) 53

Suppression de toutes les données de navigation (mode utiliser Avance) 53

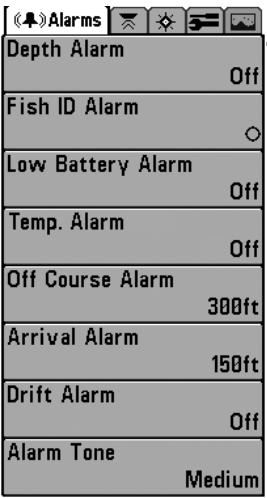

Onglet Alarmes du menu principal 54

Alarmede profondeur 55

Alarmed identification de poisson 55

Alarme de source d'alimentation faible 56

Alarme de températe 56

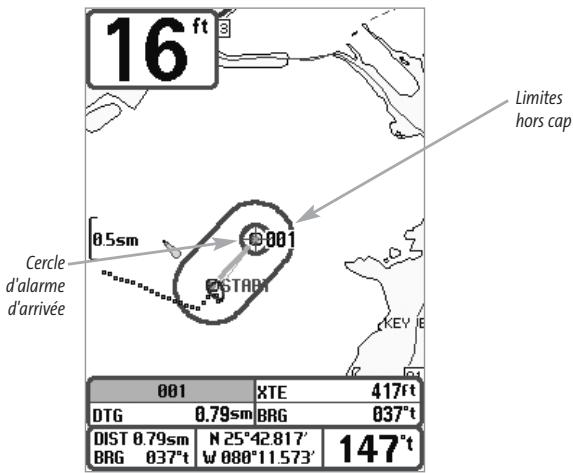

Alarmehorscap 57

Alarmedravivie 57

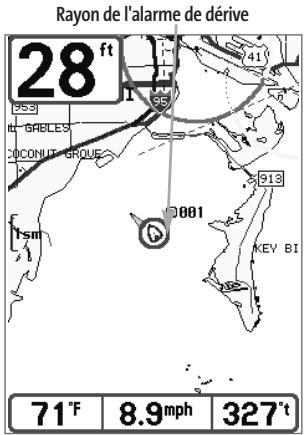

Alarmede derive. 58

Tonalité d'alarme 58

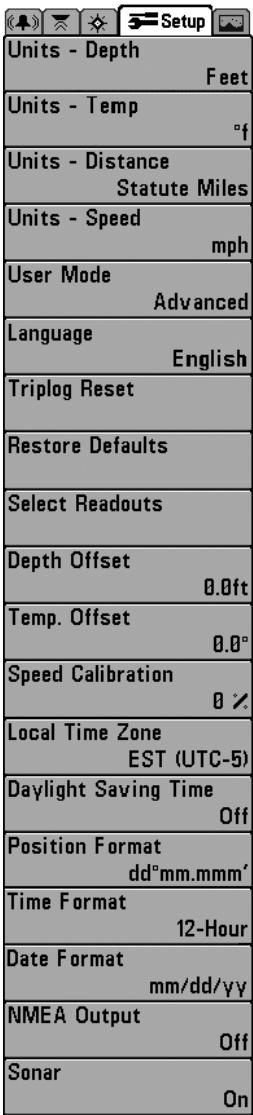

Onglet Reglages du menu principal 59

Unités - Profondeur 60

Unités - Température (exclusif aux modèles internationaux) 60

Unités - Distance 60

Unités - Vitesse 61

Modeutilisateur 61

Langue (exclusif aux modeles internationaux) 61

Réinitialisation du compteur journalier 62

Restitution des réglages par défaut 62

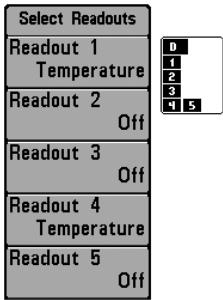

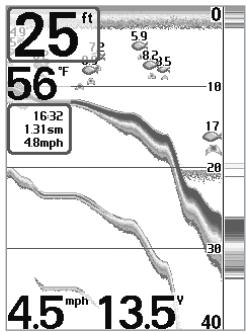

Selection des indicateurs (mode utilisateur Avance; exclusif au mode d'affichage Sonar) 63

Table des matieres

Compensation de la profondeur (mode utilisateur Avance) 64

Compensation de la températe (mode utilisateur Avance) 64

Étalandnage de la vitesse (mode utilisateur Avancé; seulement avec capteur de température et de vitesse) 64

Fuseau horsere local (mode utiliseur Avance) 65

Heure avancée (mode utiliseur Avance) 65

Format de la position (mode utiliser Avance) 65

Format de l'heure (mode utilisateur Avance; exclusif aux modeles internationaux) 66

Format de la date (mode utiliseur Avancé; excludif aux modèles internationaux) 66

Sortie NMEA (mode utiliseur Avance) 67

Sonar 67

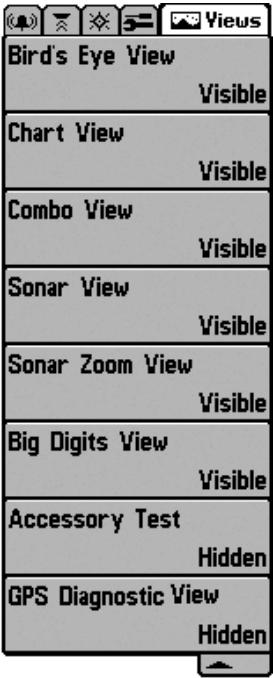

Onglet Affichages du menu principal 68

Dépannage 69

Difficulté àmettreledetecteurdoissonsen marche 69

Mode Simulateur actif malgre la presence d'un transducteur 69

Problèmes d'affichage 70

Determination des causes d'interfERENCE 71

Accessoires du FishFinder de Humminbird 72

73

Pour communiquer avec Humminbird 74

REMARQUE : Les fonctions citées dans la table des matières qui indiquent " pour les modèles internationaux exclusivement " ne sont offertes qu'avc nos produits en vente hors du Canada et des États-Unis, par nos distributeurs internationaux. Pour obtenir une liste de nos distributeurs internationaux autorisés, veuillez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468 afin de trouver l'emplacement d'un distributeur dans votre région.

REMARQUE: Les fonctions citées dans la table des matières qui indiquent "seulement avec capteur de température et de vitesse" nécessit l'achat d'accessoires vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoaires en ligne, ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468.

Le fonctionnement d'un sonar

La technologie du sonar est basée sur les ondes sonores. Le détecteur de poissons FishFinder de Humminbird® transmet une onde sonore en vue de calculer la profondeur directement sous le transducteur et de déterminer la structure, le profil et la composition du fond.

Le détector de poissons détermine le délambda entre la transmission de l'onde sonore et sa réflexion sur un objet. Il utilise la réflexion du signal pour déterminer l'emplacement, la taille et la composition de l'objet.

Le sonar est très rapide. Uneonde sonore peut voyager de la surface jusqu'à 70 m (240 pi) de profondeur et revenir en moins d'un quart de seconde. Il est donc improbable que votre embarcation puisse devancer le signal du sonar.

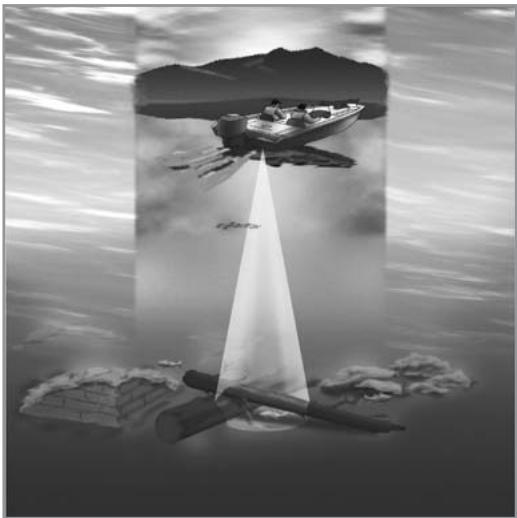

Sonar à faisceau simple

Le modele FishFinder 595c est un systeme de sonar à faisceau simple de 200kHz offrant une couverture de 20 degrés. La capacité de profondeur dépend de certains facteurs tels que la durée du fond, les conditions de l'eau et la façon dont le transducteur est installé.

Fonctionnement du GPS et de la cartographie

Le FishFinder se sert du système de positionnement global et de ses capacités sonar pour déterminer l'emplacement du bateau, l'afficher dans une grille et vous fournir des renseignements subaquatiques détaillés. Le système de positionnement global (GPS) est un système de navigation par satellite concu et entretenu par le département de la Défense des États-Unis. Bien qu'initialement concu pour des besoin militaires, les civils peuvent bénéficier des avantages qu'offre ce système pour déterminer leur position avec une précision assez élevé, soit ± 10m , selon les conditions. Ceci signifie que le récepteur pourrait déterminer à dix mètres près votre position réelle, 95% du temps. Le récepteur GPS utilise également les données du SAGE (système d'augmentation à grande échelle), du EGNOS (système européen de navigation par recouvrement géostationnaire) et du MSAS (système d'augmentation MTSAT), selon leur disponibilité.

Le système de positionnement global est constitué de satellites qui émettent continulement des signaux radioélectriques vers la Terre. Le récepteur déterminé sa position en calculant, à l'aide des signaux qu'ils émettent, la distance qui le sépare d'un maximum de 12 satellites.

En branchant le récepteur GPS inclus avec votre détecteur de poisson, vous combiniez les fonctions de navigation et de tracage graphique FishingGPS facés à utiliser avec les fonctions avancées de recherche de poissonns de votre échosondeur. Le FishFinder offre les fonctions suivantes lorsque le récepteur GPS inclus est branché à l'appareil :

• Visualisation de la position actuelle
• Visualisation de l'itinétaire actuel (piste de navigation)
• Visualisation exacte de la vitesse et du cap à partir des données du récepteur GPS
• Sauvegarde des itinéaires, des points de cheminement et des routes
• Parcours d'une route et navigation d'un point de cheminement à un autre.

Le détecteur de poissons est compatible avec les systèmes de cartographie marine Navionics et Navionics® HotMaps™ 2004 Gold pour la pêche en eaux interieures.

REMARQUE: Le FishFinder n'est pas compatible avec les cartes Navionics® Classic. Il n'est compatible qu'avac les cartes Navionics® Gold et Navionics® HotMaps™ 2004 Gold.

Votre appareil est muni d'une carte du monde ainsi que d'une carte détaillée de l'Amérique du Nord (modèles nationaux) ou d'une carte détaillée de l'Europe et de l'Asie du Sud-Est, incluant l'Australie et la Nouvelle-Zélande (modèles internationaux).

Le FishFinder utilise un récepteur GPS pour déterminer automatiquement l'emplacement du bateau et utilise les niveaux de zoom régles pour une vue particulière afin de selectionner la(Meilleure)cart à visualiser. Pour obtenir de plus amples renseignements à ce sujet, voir la section Visualisation de la cartographie.

Carte multimédia (MMC)

Carte multimédia (MMC)

Le FishFinder est également muni d'une fente pour carte multimédia (MMC) dans laquelle il est possible d'insérer des cartes (vendues séparément) contenant les détails d'autres régions cartographiées. Si vous insérez une carte multimédia contenant un meilleur plan cartographié d'un endroit particulier, le FishFinder récapérisce ce plan et l'affichera automatiquement. Consultez l'illustration pour localiser l'emplacement de la fente pour carte multimédia. Retirez ensuite le couvercle, puis insérez la carte MMC dans la fente. Tenez la carte multimédia de façon telle que vous regardiez le dos de la carte, c'est-à-dire que l'étiquette devrait se trouver sur la face opposée à cette que vous voirz. Enforcez la carte jusqu'à ce que vous entendiez un léger déclic indiquant qu'elle est en position, puis replacez le couvercle sur la fente en vous assurant au préalable de la présence et de la position ajustate du joint d'étanchéité. Replacez ensuite les vis et serrez-les bien. NE serrez PAS trop car, bien que cela n'améliore en rien l'étanchéité, cela pourrait endommager le couvercle.

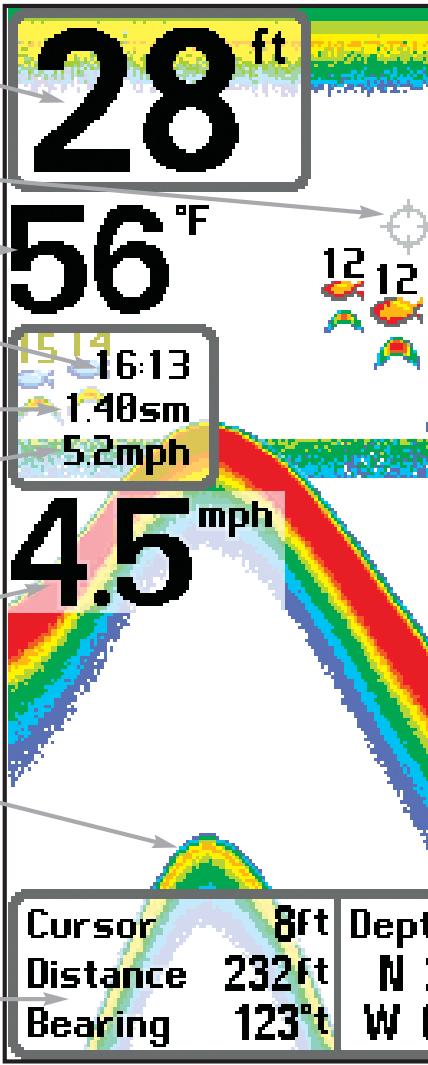

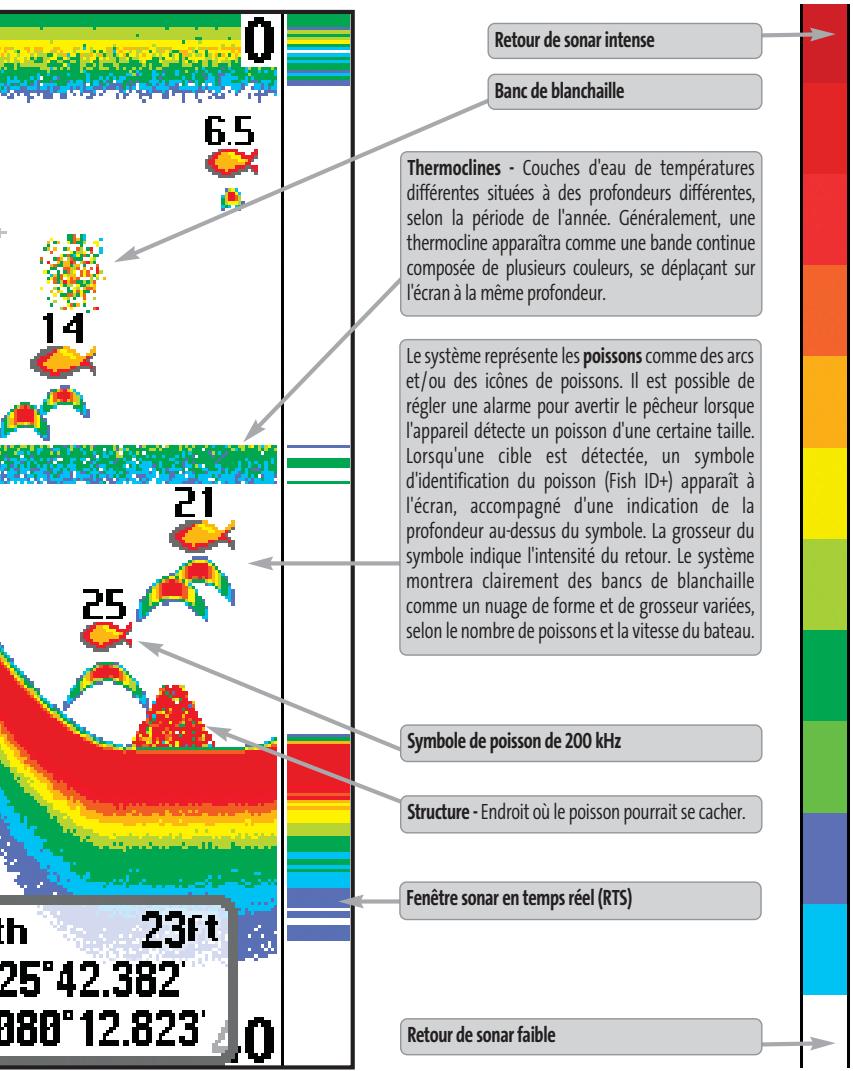

Representations à l'écran Sonar

Le système FishFinder de Humminbird® peut afficher tout un évientail de renseignements utiles

Profondeur - Profondeur de l'eau. Il est possible de regler une alarme afin de vous avertir lorsque l'eau devient trop peu profonde.

Curseur - Le curseur est disponible en mode d'arrêt sur image et peut, en mode d'affichage Sonar, être positionné afin de fournir la profondeur d'un retour de sonar et la profondeur du fond sous le curseur.

Température - Température de la surface de l'eau.

Minuterie - Temps écoué avec le capteur de température et de vitesse ou avec le récepteur GPS.

Distance - Distance parcoursue avec le capteur de température et de vitesse ou avec le récepteur GPS.

Vitesse moyenne - Indication de la vitesse moyenne avec le capteur de température et de vitesse ou avec le récepteur GPS.

Vitesse - Si le capteur de température et de vitesse ou le récepteur GPS est installé, le système FishFinder peut afficher la vitesse du bateau et aussimaintenir un compteur des milles nautiques ou terrestres parcours.

Second retour de sonar - Signal de sonar qui rebondit entre le fond et la surface de l'eau et qui revient de nouveau. Il est possible de se servir de l'apparace du second retour pour déterminer la durée du fond. Un fond très dur montera un retour très fort tandis qu'un fond plus meuble affichera un retour très faible ou inexistant.

Boîte de dialogue de curseur - Indique la profondeur du curseur à l'écran et la profondeur du fond directement sous le curseur. Les données de latitude et de longitude de la position du curseur, la distance et le relèvement au curseur sont affichés avec un récepteur GPS. Il est possible de marquer un point de cheminement à la position du curseur (avec un récepteur GPS) pour'utilisation ultérieure.

au sujet de la zone située sous le bateau et a proximé de celui-ci, notamment :

Modes d'affichage

Voici les modes d'affichage offerts par votre détector de poissons :

Modes d'affichage Sonar :

Modes d'affichage Navigation :

Mode d'affichage Sonar

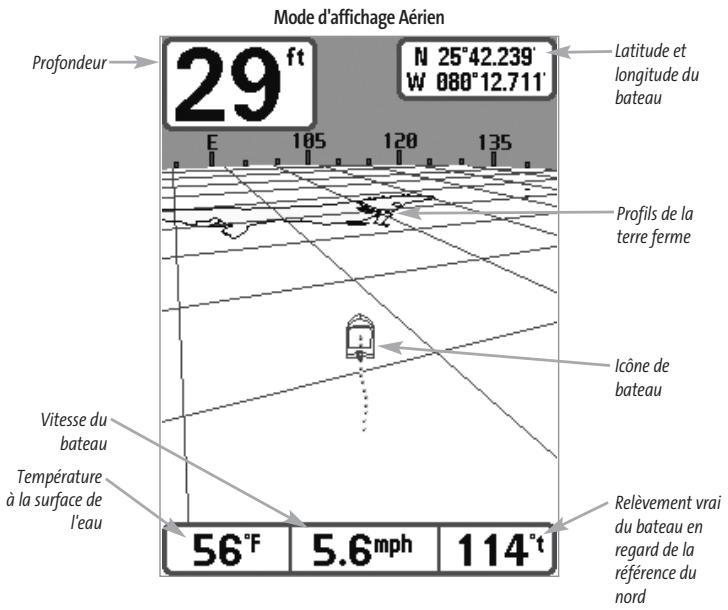

Mode d'affichage Aérien

Mode d'affichage Zoom

Mode d'affichage Cartographique

Mode d'affichage A gros chiffres

Mode d'affiche Combiné

Le mode d'affichage Sonar est le mode par défaut. Lorsque vous appuyez sur la touche Affichage (VIEW), le système affiche les modes d'affichage disponibles un à un. Lorsque vous appuyez sur la touche Quitter (EXIT), le système affiche les modes d'affichage disponibles un à un, mais en ordre inverse. Tout mode d'affichage peut être ajouté ou supprimé de la rotation d'affichage en effectuant ce besoin à partir de l'onglet Affichages du menu principal.

REMARQUE : Lorsque vous modifiez un réglage du menu qui influe sur les retours du sonar, l'écran est rafraîché immédiatement (vous n'avoz donc pas à quitter le menu pour appliquer les modifications à l'écran).

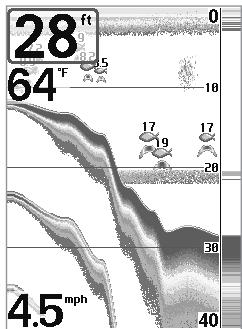

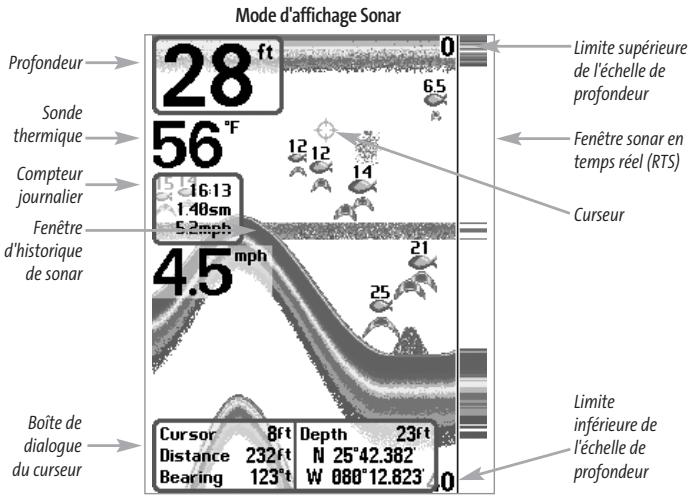

Mode d'affichage Sonar

L'écran du sonar fournit un trace historique des retours de sonar. La profondeur est toujours affichée. Les indicateurs de température et de vitesse s'afficient automatiquement si l'accessoire approprié est branché. Les retours les plus récents s'affichent du côté droit de la fenêtre et, avec l'apport des nouvelles données, les plus anciennes se déplacent vers la gauche. Un indicateur numérique de la profondeur est affiché dans le coin supérieur gauche. Une échelle de profondeur avec des indicateurs des limites supérieure et inférieure apparait sur la cordure droite de la fenêtre, en mode d'affichage Sonar. L'échelle indique la distance entre la surface et une profondeur suffisante pour afficher le fond. L'échelle de profondeur est selectionnée automatiquement afin de garder le fond visible à l'écran. Vous pouvez par contre la régler manuellement (voir le menu X-Press). Il existe six autres indicateurs générés affichtant des renseignements provenant des accessoires vendus séparément. Ces zones d'information peuvent être personalisées afin d'afficher uniquement l'information désirée (voir l'onglet Réglages du menu principal - Sélection des indicateurs).

REMARQUE: Si l'indicateur de profondeur clignote, cela signifie que l'appareil a des difficultés à localiser le fond. Ceci se produit habituèlement lorsque le transducteur est hors de l'eau, lorsque le bateau est en eau trop profonde ou lorsqu'il se déplace trop rapidement, ou pour toute autre raison qui empêche l'appareil de recevoir des données continues.

Arrêt sur image - Si, en mode d'affichage Sonar, vous appuyez sur l'une des touches de déplacement du curseur, l'image cesse de défiler à l'écran et un curseur ainsi qu'une boîte de dialogue de curseur s'affient. Il est alors possible, à l'aide de la commande de curseur à quatre directions, de positionner le curseur sur tout retard de sonar liént à l'écran pour en afficher la profondeur. La finêtre Sonar en temps réel continue d'être rafraîchie, même en mode d'arrêt sur image. Vous pouvez aussi visualiser les effets des modifications apportées aux réglages avec la fonction de mise à jour instantanée de l'image. Appuyez sur la touche Quitter pour sortir du mode d'arrêt sur image et l'image continuera à défiler à l'écran. La fonction d'arrêt sur image n'est disponible qu'en mode d'affichage Sonar.

Comprehension de l'historique du sonar

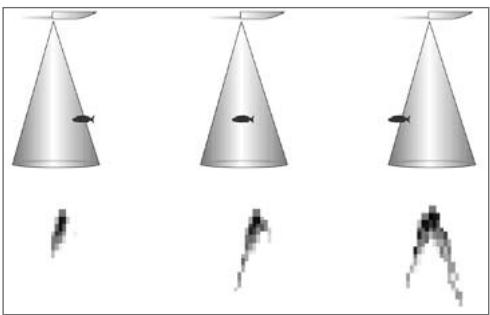

Il s'avere important de comprendre ce qui est représenté à l'écran du Humminbird. L'écran N'affiche PAS une veritable représentation en trois dimensions de ce qui se trouve sous l'eau. Chaque bande de données verticale reçue par la tête de commande et reportée à l'écran représentée un objet détecté par le sonar à un moment donné. Comme le bateau ainsi que les cibles (poissons) peuvent être en mouvement, les retours ne montrent qu'un intervalle de temps particulier où les objets ont été détectés, et non l'emplacement exact de ces objets relativement aux autres objets affichés à l'écran.

Fenêtre sonar en temps réel (RTS)

Une fenêtre sonar en temps réel (RTS) s'affiche sur le côté droit de l'écran, en mode d'affichage Sonar seulement. La fenêtre RTS se rafraîchit au rythme le plus rapide possible selon la profondeur et montre seulement les retours de la structure du fond et les poissons qui sont à l'intérieur du faisceau du transducteur. Elle indique la profondeur et l'intensité des retours de sonar (voir le menu Sonar - Fenêtre Sonar en temps réel [RTS]).

La fenêtre sonar en temps réel étroite indique l'intensité sonar au moyen de la couleur. Le rouge indique un retour intense et le bleu indique un retour faible. La profondeur dumelon de sonar est indiquée par l'emplacement vertical dumelon sur l'échelle de profondeur de l'écran.

La fenêtre sonar en temps réel large indique l'intensité sonar à l'aide d'un diagramme à barres. La longueur des retours reportés fournit une indication quant à l'intensité du return. La profondeur du return de sonar est indiquée par l'emplacement vertical du return sur l'échelle de profondeur de l'écran.

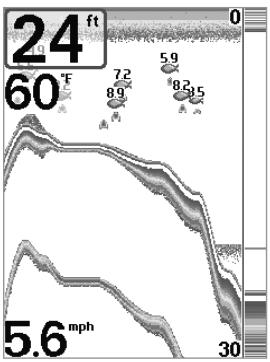

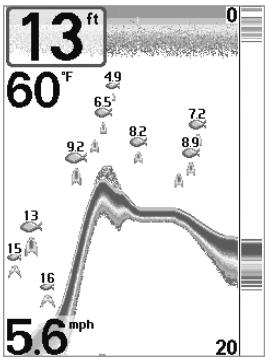

Représentation du fond

À mesure que le bateau se déplace, l'appareil enregistre graphiquement les changements de profondeur à l'écran pour creer un profil du fond. Vous pouvez ensuite déterminer le type de fond à partir de la courbe des retours portés à l'écran. Un fond dur, tels des sédiments compactés ou du roc plat, apparaitra à l'écran comme une ligne plus mince. Un fond meuble, comme de la boue ou du sable, apparaitra à l'écran comme une ligne plus épaissé. Un fond rocheux a une appearance brisée et inégale.

REMARQUE : Un fond incliné apparaitra à l'écran comme une ligne plus épaissé. Les fonds plus durs seront typiquement représentés en rouge et les fonds meubles en bleu.

Les retours de sonar du fond, de la structure et des poissons peuvent être représentés dans les modes suivants : identification de structure (Structure ID) ou ligne blanche (WhiteLine). Voir le menu X-Press du sonar - Affichage du fond, pour obtenir de plus amples détails sur la façon de régler cette fonction.

La fonction Identification de structure (Structure ID) affiche les retours faibles en bleu et les retours intenses en rouge.

La fonction Ligne blanche (WhiteLine) désigne les retours de sonar les plus intenses en blanc, créé ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairément le fond à l'écran.

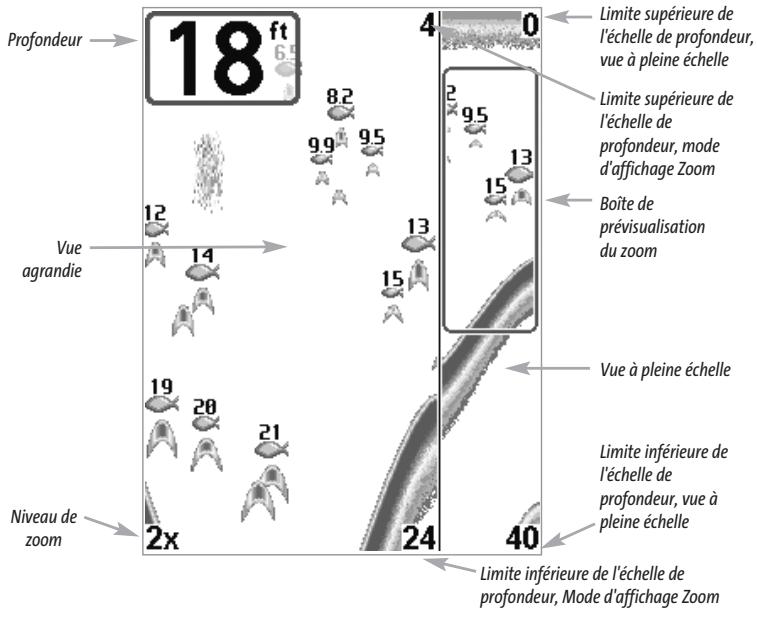

Mode d'affichage Zoom du sonar

Le mode d'affichage Zoom augmente la résolution de l'écran pour désigner les retours de sonar qui sont très près les uns des autres, comme ceux de poissons en suspension près du fond ou dans une structure. Dans le mode d'affichage Zoom, l'écran est divisé en deux dans le but d'afficher une partie étroîte de l'écran en pleine échelle sur la droite et le zoom sur la gauche. La vue à pleine échelle du côté croit contient également une boîte de prévisualisation du zoom, montrant qu'elle plage de l'échelle a été agrandie dans la partie gauche de l'écran. La boîte de prévisualisation du zoom suit le fond dans la vue à pleine échelle.

À mesure que la profondeur change, l'affichage zoom se rafraîchit automatiquement pour afficher une vue agrandie du fond. La boîte de prévisualisation du zoom montre la position de la partie agrandie en relation avec l'échelle complète. Le niveau de zoom ou d'agrandissement est indiqué dans la partie inférieure gauche de l'écran et peut être modifié au besoin des conditions (voir Menu X-Press - Niveau de zoom). Les chiffres de l'échelle de profondeur du zoom indiquent les limites supérieure et inférieure de profondeur de la section d'eau affichée.

Un indicateur numérique de la profondeur est affiché dans le coin supérieur gauche de l'écran. Aucun autre indicateur numérique, comme celui de la température ou de la tension, ne peut être affiché dans le mode d'affichage Zoom du sonar.

Mode d'affichage Zoom Sonar

Mode d'affichage A gros chiffres

Le mode d'affichage À gros chiffres fournit des données numériques dans un format facile à生存. La profondeur est toujours affichée. Les indicateurs de température et de vitesse ainsi que le compteur journalier ne sont affichés que si les accessoires appropriés sont branchés au système. Le compteur journalier affiche la distance parcours, la vitesse moyenne et le temps écoulé depuis la première remise à zéro. Il est impossible de personnaliser les indicateurs numériques dans le mode d'affichage À gros chiffres.

Mode d'affichage A gros chiffres

Mode d'affichage Aérien

Le mode d'affichage Aérien montre une vue en trois dimensions de l'itinéraire et du profil des terres, à partir d'un point de vue situé au-dessus et à l'arrière du bateau. Si le bateau change de cap, le point de vue demeure dans la même position relativement au bateau, c'est-à-dire qu'il suit le changement.

Lorsque, en mode d'affichage Aérien, vous appuyez sur l'une des touches de la commande à quatre directions, le point de vue se déplace en fonction de cette commande. Cela vous permet de modifier la position du point de vue afin de voir sur les côts ou même à l'arrière du bateau. En appuyant sur les touches de GAUCHE et de DROITE de la commande de curseur à quatre directions, le point de vue se déplace à gauche ou à droite, respectivement; en appuyant sur la touche du HAUT, le point de vue se déplace vers l'avant, et en appuyant sur la touche du BAS, le point de vue se déplace vers l'arrière.

Pour remettre le point de vue à sa position initiale, soit à l'arrière et au-dessus du bateau, il suffit d'appuyer sur la touche Quitter.

Mode d'affichage Cartographique

Le mode d'affichage Cartographique montre la cartographie de la fonction UniMap™ intégrée ou d'une carte multimédia (en option) pour la zone avoirinante. Ce mode affiche, sur la carte, l'itinétaire actuel (également appelé position historique ou piste de navigation) qui constitue le chemin emprunté par le bateau, ainsi que les itinéaires sauvégardés, les points de cheminement et la route actuelle (en mode Navigation). Vous pouvez utiliser la commande de curseur à quatre directions pour déplacer le plan visualisé de la carte vers une autre zone. Vous pouvez aussi utiliser les touches Zoom (+/·) pour rapprocher ou éloigner le point de vue. En appuyant sur la touche Info, vous obtiendaç des renseignements sur les objets de la carte qui se trouvent à proximité du curseur.

Dans ce mode d'affichage, l'écran est divisé en deux : l'affichage Cartographique à gauche et l'affichage Sonar à droite. Il est possible de modifier la largeur de la fenêtre sonar.

Orientation de la vue

Les modes d'affichage Cartographique et Combiné vous permettent de désir l'orientation de la vue. Lorsque vous sélectionné Orientation Nord en haut, le Nord vrai se trouve au haut de l'écran. En d'autres mots, les objets situés au nord du bateau sont dessinés au-dessus du bateau. Lorsque vous sélectionné Orientation selon la route suivie, la direction de mouvement du bateau est montrée au haut de l'écran. En d'autres mots, les objets situés devant le bateau sont dessinés au-dessus du bateau. Dans les deux modes d'orientation, l'affichage défile automatiquement de façon à ce que le bateau reste toujours centré dans l'écran. Lorsque le bateau est stationnaire, il est représenté comme un cercle. Lorsque le bateau est en mouvement, il est représenté sous la forme d'un bateau pointant dans la direction du mouvement (toujours vers le haut en mode Orientation selon la route suivie).

Visualisation de la cartographie

Dans les modes d'affichage Cartographique et Combiné, il existe plusieurs fonctions liées à la cartographie, que vous pouvez acceder à l'aide de différentes touches.

Mode d'affichage Cartographique avec presence du curseur

Panoramaque : Utilisez la commande de curseur à quatre directions pour déplacer la carte dans la direction indiquée par la touche du curseur. Lorsque vous donnez cette commande, un curseur de reférence s'affiche au centre de l'écran. Il est relié au bateau par une ligne jaune, même si le bateau est hors de l'écran. Au même moment, les cases (situées au coin inférieur gauche de l'écran) indiquant la température et la vitesse sont replacées par la distance et le relevement du bateau relativement à la position du curseur, et par les coordonnées de latitude et de longitude du curseur.

Zoom : Utilisez la touche Plus (+) pour faire un zoom avant et la touche Moins (-) pour faire un zoom arrêté de la cartographie, à différentes échelles. L'échelle est indiquée au côte gauche de l'écran. Si vous effectuez un zoom hors des données disponibles de la carte, l'affichage passera en mode de zoom étendu, où les dernières données

disponibles de la carte sont amplifiées afin d'afficher l'échelle sélectionnée. Si vous agrandissez l'image à un point tel qu'il n'y a plus de données cartographiques, une grille de coordonnées géographiques terrestres s'affiche plutôt que la carte.

Données de cartographie : Utilisez la touche Info pour obtenir des renseignements détaillés sur la carte. Si le curseur est actif, vous apercevrez l'information au sujet des objets de la carte situés près du curseur. Si le curseur n'est pas actif, le menu d'information de la carte s'affichera. Vous pouvez selectionner la station d'observation des marées, la station de mesure de courants ou le port le plus rapproché pour afficher des renseignements au sujet de ces éléments.

REMARQUE: La carte Unimap™ intégrée ne contient aucune information sur la position des portes, les marées ou le débit des courants. Ces renseignements ne sont disponibles qu'avç les cartes multiméias, vendues séparément.

Port le plus rapproché : Permet d'afficher l'information sur la position et les services du port le plus rapproché de votre emplacement actuel. Appuyez sur la touche Quitter (EXIT) pour-retirer la zone d'information; le curseur de reference sera centré au-dessus de l'emplacement du port. Les zones d'information au bas de l'écran indiquent la distance et le relèvement du port relativement à votre position actuelle.

Station d'observation des marées la plus rapprochée : Permet d'afficher l'information sur les marées de la station d'observation la plus rapprochée de votre position actuelle. Cette information comprend le emplacement de la station et des renseignements sur les heures des marées haute et BASSE à la date actuelle. Une représentation graphique des marées s'affiche également, montrant l'amplitude des marées pour une période de 24 heures englobant cette date. Vous pouvez changer la date pour obtenir des données sur les marées avant ou après la date affichée, en appuyant respectivement sur la touche de déplacement du curseur de GAUCHE ou de DROITE. Appuyez sur la touche Quitter (EXIT) pour retirer la zone d'information; le curseur de referencia sera centré au-dessus de l'emplacement de la station d'observation des marées. Les zones d'information au bas de l'écran indiquent la distance et le relèvement de la station d'observation des marées relativement à votre position actuelle.

Station de mesure de courants la plus rapprochée : Permet d'afficher l'information sur la station de mesure de courants la plus rapprochée de votre position actuelle. Cette information comprend l'emplacement de la station et les renseignements sur le débit des courants à la date actuelle. Il y a aussi deux graphiques qui s'affichent, indiquant l'heure, la direction et le débit des courants pour la période de 24 heures englobant la date du jour. Vous pouvez changer la date pour obtenir des données sur les courants avant ou après la date affichée, en appuyant respectivement sur la touche de déplacement du curseur de GAUCHE ou de DROITE. Appuyez sur la touche Quitter (EXIT) pour-retirer la zone d'information; le curseur de referencia sera centré au-dessus de l'emplacement de la station de mesure des courants. Les zones d'information au bas de l'écran indiquent la distance et le relèvement de la station de mesure de courants relativement à votre position actuelle.

Introduction à la navigation

Utilisez le FishFinder pour étabir des points de cheminement à des zones d'intérêt et pour naviguer vers ces points de cheminement en suivant une route que vous pouvez sauvegarder (réprésentant la plus courte distance entre deux points de cheminement). Vous pouvez également visualiser et sauvegarder des itinéaires, qui représentent le chemin actuel emprunté par le bateau.

Points de cheminement, routes et itinéraires

Les points de cheminement sont des positions enregistrées qui vous permettent de marquer des points d'intérêt ou de navigation. Le FishFinder peut enregistrer jusqu'à 750 points de cheminement.

Points de cheminement, routes et itinéraires

Les routes reliant deux points de cheminement ou plus afin de creer un chemin de navigation; elles seront à planifier un voyage. Vous pouvez relier différents points de cheminement en utilisant la touche Aller à (GOTO). Une route représentée le chemin de navigation que vous désirez prendre et constitue le chemin le plus court d'un point de cheminement à un autre. Lorsque vous suivez une route, la meilleure façon de vous rendre à destination consiste à rester sur la ligne de route, bien que vous deviez toujours surveiller la présence d'obstacles non indiqués sur la carte. Le FishFinder peut enregistrer jusqu'à dix routes, contenant chacune vingt points de cheminement.

Les itinéaires sont des historiques détaillés des positions; ils paraisent à l'écran sous la forme d'une piste de navigation de points d'itinéaire. L'itinéaire actuel montre l'histoire des positions depuis que l'appareil est en marche (affichage maximum de 2000 points d'itinéaire). Vous pouvez supprimer ou sauvegarder l'itinéaire actuel en tout temps. Le FishFinder peut sauvegarder jusqu'à dix itinéaires, chacun contenant 2000 points. L'itinéaire actuel représenté le chemin que vous avez emprunté jusqu'à présent.

Sauvegarde, édition et suppression d'un point de cheminement

Sauvegarde de la position actuelle du bateau comme un point de cheminement : À partir de n'importe quel mode d'affichage, appuyez sur la touche Marquer (MARK) pour sauvegarder la position actuelle du bateau comme un point de cheminement.

Sauvegarde de la position actuelle du curseur comme un point de cheminement : En mode d'affichage Cartographique ou Combiné, utilisez la touche curseur pour désigner la position à sauvegarder comme point de cheminement. Appuyez ensuite sur la touche Marquer (MARK) pour sauvegarder la position comme un point de cheminement.

Sauvegarde d'une position de l'histoire sonar : En mode d'affichage Sonar, utilisez la touche curseur pour pointer une caractéristique de l'histoire sonar (également appelée la fonction de sauvegarde sonar). Appuyez sur la touche Marquer (MARK) pour creer un point de cheminement à l'endroit où cette lecture sonar a eté prise. Avec le nouveau point de cheminement s'enregistre aussi la profondeur à cet emplacement.

REMARQUE : Lorsque vous sauvegardez un point de cheminement selon une de ces méthodes, un nom de point de cheminement numérique est assigné automatiquement. Vous pourrez modifier l'information de ce point de cheminement ultérieurement pour lui assigner un autre nom et sélectionner une icone qui le représentera (voir l'option Point de cheminement, sous l'onglet Navigation du menu principal).

Affichage du sous-menu Points de cheminement : À partir de n'importequel mode d'affichage, appuyez sur la touche MENU à deux reprises pour afficher le menu principal du système, puis utilisez la touche de déplacement du curseur de DROITE pour sélectionner l'onglet Navigation. Sélectionnéz Points de cheminement et appuyez sur la touche de déplacement du curseur de DROITE pour afficher le sous-menu Points de cheminement.

Programmation d'une position précise comme point de cheminement : Pour creer un point de cheminement qui N'EST PAS l'emplacement actuel, selectionnez l'options de creation à partir du sousmenu Points de cheminement, puis appuyez sur la touche de déplacement du curseur de DROITE. Utilisez les touches de déplacement du curseur pour enter le nom du point de cheminement, la latitude, la longitude et l'icone qui représentera ce point, avant de le sauvegarder.

Édition d'un point de cheminement : À partir du sous-menu Points de cheminement, Sélectionné Édition et appuyez sur la touche de déplacement du curseur de DROITE pour afficher une liste des points de cheminement sauvégardés. Sélectionné le point de cheminement que vous désírez modifier et appuyez sur la touche de déplacement du curseur de DROITE. Utilisé les touches de la commande de curseur à quatre directions pour passer d'une zone à une autre, et les touches du HAUT et du BAS pour modifier les valeurs une fois dans la zone. Dans les zones Nom, Latitude et Longitude du point de cheminement, les touches de déplacement du curseur vers le HAUT et vers le BAS permettent de modifier la dette ou le chiffre. Tous les caractères de bas de casse, de même que les chiffres de 0 à 9 et quelques caractères de ponctuation sont disponibles. Dans la zone l'ocne du point de cheminement, les touches de déplacement du curseur du HAUT et du BAS permettent de modifier l'ocne utilisée pour

représenter le point de cheminement dans les affichages Combiné et Cartographique. Vous pouvez quitter ces zones en appuyant sur les touches de déplacement du curseur de GAUCHE ou de DROITE, ou sur la touche Quitter (EXIT). Sélectionné Sauvegarde et appuyez sur la touche de déplacement du curseur de DROITE pour sauvegarder les modifications.

Pour faciliter la sélection d'un point de cheminement, sélectionnez Ordre de classement et appuyez sur les touches de déplacement du curseur de GAUCHE ou de DROITE pour sélectionner un ordre de classement :

• Nom - Pour classer les points de cheminement en ordre alphétique
• Temps - Pour afficher les points de cheminement en ordre chronologique, en commencerant par le plus recent
• Distance - Pour afficher le point de cheminement le plus après d'abord.

Suppression d'un point de cheminement : À partir du sous-menu Points de cheminement, Sélectionnez Suppression et appuyez sur la touche de déplacement du curseur de DROITE pour afficher une liste des points de cheminement. Sélectionnez le point de cheminement que vous désirez supprimer en appuyant sur la touche de déplacement du curseur de DROITE. Le système vous demandera de confirmer la suppression avant de supprimer le point de cheminement pour de bon.

Navigation vers un point de cheminement ou une position

Navigation vers la position du curseur : Dans les modes d'affichage Cartographique ou Combiné, utilisez la touche curseur pour sélectionner une position ou un point de cheminement vers lequel naviguer. Appuyez ensuite sur la touche Aller à (GOTO). La navigation débuta immidiatement.

Navigation vers un point de cheminement précis : Appuyez sur la touche Aller à (GOTO),CHOISSEZ le point parmi la liste de points de cheminement vers lequel vous désirez naviguer, puis appuyez sur la touche de déplacement du curseur de DROITE pour le sélectionner.

REMARQUE: Pour creer une route plus longue à plusieurs segments, vous n'avoz qu'a ajouter d'autres points de cheminement en repétant les étapes précédentes.

Saut d'un point de cheminement : À partir du menu X-Press de navigation, Sélectionnez Saut du prochain point de cheminement et appuyez sur la touche de déplacement du curseur de DROITE. S'il n'y a aucun autre point de cheminement où aller, la navigation sera annulée.

Procedure d'annulation de la navigation : À partir du menu X-Press de navigation, Sélectionnez Annulation de la navigation et appuyez sur la touche de déplacement du curseur de DROITE. L'annulation de la navigation supprime la route et tous les points de cheminement créés à l'aide de la touche Aller à, mais n'élimine pas les routes sauvagardées en mémoire. Le système vous demandera de sauvagardier la route actuelle avant d'annuler la navigation.

Ajout d'un point de cheminement ou d'une grille de pêche à la traine

Ajout ou retrait d'une cible de point de cheminement : À partir du sous-menu Points de cheminement, Sélectionnéz Cible et appuyez sur la touche de déplacement du curseur de DROITE pour afficher une liste des points de cheminement. Sélectionnéz le point de cheminement où vous désirez vous rendre. Une cible (formée de cercles concentriques centrés sur le point de cheminement sélectionné) s'affichera dans tous les modes d'affichage de navigation; elle indique les différentes plages de distance au point de cheminement cible. Pour-retirer la cible,CHOISSEZ Retrait de cible à partir du menu X-Press de navigation.

Ajout ou retrait d'une grille de pêche à la traine: À partir du sous-menù Points de cheminement, Sélectionnez Grille et appuyez sur la touche de déplacement du curseur de DROITE pour afficher une liste des points de cheminement. Sélectionnez le point de cheminement où vous désírez ajouter la grille. La grille de pêche à la traine s'affichera dans tous les modes d'affichage de navigation; elle sert de guide lorsque vous pêchez à la traine autour d'un point de cheminement. Vous pouvez faire pivoter la grille et l'orienter selon le cap de votre可以选择 à l'aide de la fonction Rotation de grille de l'onglet Navigation du menu principal. Pour-retirer la grille de pêche à la traine, Sélectionnéz l'options Retraït de grille à partir du menu X-Press de navigation.

REMARQUE : Vous pouvez assigner une cible ou une grille à un seul point de cheminement à la fois. Si vous appliquez une cible ou une grille à un nouveau point de cheminement, le point de cheminement initial perdra sa cible ou sa grille.

REMARQUE: L'écart entre les cercles de la cible ou entre les lignes de la grille du point de cheminement est le même que celui des graduations de l'échelle située au côte gauche de l'écran. Un zoom avant ou arrêt augmentera ou réduira l'espacement de ces éléments.

Sauvegarde, édition et suppression d'une route

Sauvegarde de la route actuelle : Il est possible, pendant que vous naviguez, de sauvegarder la route actuelle. À partir du menu X-Press de navigation, Sélectionnez Sauvegarde de la route actuelle et appuyez sur la touche de déplacement du curseur de DROITE. La navigation se poursuivra.

Affichage du sous-menu Routes : À partir de n'importequel mode d'affichage, appuyez sur la touche MENU à deux reprises pour afficher le menu principal du système, puis utilisez la touche de déplacement du curseur de DROITE pour sélectionner l'onglet Navigation. Sélectionnez Routes et appuyez sur la touche de déplacement du curseur de DROITE pour afficher le sous-menue Routes.

Creation d'une route : À partir du sous-menu Routes, Sélectionnez Création et appuyez sur la touche de déplacement du curseur de DROITE. L'écran Édition de route s'affiche avec une route vide. Vous pouvez nommer la route, y ajouter des points en les choisisant à partir de la liste des points de cheminement, puis organiser l'ordre de ces points dans la route à l'aide des touches de déplacement du curseur.

Édition d'une route sauvégardée : À partir du sous-menu Routes, Sélectionnez Édition et appuyez sur la touche de déplacement du curseur de DROITE. L'écran Édition de route s'affiche. Sélectionnez la route que vous désirez modifier et appuyez sur la touche de déplacement du curseur de DROITE. Renommez la route ou modifiez, supprimez ou réorganisez les points de cheminement utilisés dans la route.

Suppression d'une route sauvegardee: A partir du sous-menu Routes, selectionnee Suppression et appuyez sur la touche de déplacement du curseur de DROITE. Selectionnee la route que vous désirez supprimer et appuyez sur la touche de déplacement du curseur de DROITE. Le système vous demandera de confirmer votre可以选择 en appuyant sur la touche de déplacement du curseur de DROITE à nouveau avant de supprimer la route.

Parcours d'une route sauvegarde : À partir du sous-menu Routes, Sélectionnez Parcours d'une route et appuyez sur la touche de déplacement du curseur de DROITE. Une liste des routes sauvégardées s'affiche. Sélectionnez la route que vous désírez parcourir et appuyez sur la touche de déplacement du curseur de DROITE pour faire de cette route la route actuelle et commencer à naviguer. Vous pouvez suivre la route dans un sens ou dans l'autre.

Information sur une route : À partir du sous-menu Routes, Sélectionnez Information et appuyez sur la touche de déplacement du curseur de DROITE. Une liste des routes sauvégardées s'affiche. Sélectionnez la route pour laquelle vous désírez obtenir de l'information et appuyez sur la touche de déplacement du curseur de DROITE. La liste des points de cheminement de la route s'affichera, avec la distance et le relevantement de chaque point de cheminement au prochain, de même que la distance et le relevantement de la position actuelle par rapport au premier point de cheminement dans la route.

Sauvegarde ou suppression de l'itinéraire actuel

Procedure de sauvegarde de l'itinétaire actuel : À partir du menu X-Press de navigation, sélectionnez Sauvegarde de l'itinétaire actuel et appuyez sur la touche de déplacement du curseur de DROITE. L'itinétaire restera affchéé, mais passera du noir au gris. Pour-retirer complètement l'itinétaire de l'écran, voir les fonctions Édition, Suppression ou Masquage d'un itinétaire sauvegarde.

REMARQUE : Lorsque vous sauvegardez un itinétaire, le système lui assigns automatiquement un nom. Le nom de l'itinétaire est constitué de la date et de l'heure, mais il est possible de le renommer plus tard (voir Édition d'un itinétaire sauvegarde).

Suppression de l'itinétaire actuel : À partir du menu X-Press de navigation, sélectionnez Suppression de l'itinétaire actuel et appuyez sur la touche de déplacement du curseur de DROITE. Cette action aura pour effet de retarder l'itinétaire de l'écran et de l'éliminer.

Édition, suppression ou masquage d'un itinétaire sauvégarde

Affichage du sous-menu Itinéaires : À partir de n'importe quel mode d'affichage, appuyez sur la touche Menu à deux reprises pour afficher le menu principal du système, puis utilisez la touche de déplacement du curseur de DROITE pour sélectionner l'onglet Navigation. Sélectionnez Itinéaires et appuyez sur la touche de déplacement du curseur de DROITE pour afficher le sous-menu Itinéaires.

Édition d'un itinétaire sauvégarde : À partir du sous-menùitinéaires, sélectionnez Édition et appuyez sur la touche de déplacement du curseur de DROITE pour afficher une liste des itinéaires sauvégardés. Sélectionnez l'itinéaire que vous désirez modifier et appuyez sur la touche de déplacement du curseur de DROITE. Lorsque la boîte de dialogue Édition d'un itinéaire s'affiche, utilisez les touches de déplacement du curseur pour parcourir les zones. Dans la zone Nom d'itinéaire, les touches de déplacement du curseur du HAUT et du BAS modifient la dette ou le chiffre. Tous les caractères de bas de casse, de même que les chiffres de 0 à 9 et quelques caractères de ponctuation sont disponibles. Vous pouvez quitter la zone Nom d'itinéaire en appuyant sur les touches de déplacement du curseur de GAUCHE ou de DROITE, ou sur la touche Quitter (EXIT). Sélectionnez Sauvegarde et appuyez sur la touche de déplacement du curseur de DROITE pour sauvégarder les modifications.

Suppression d'un itinétaire sauvégarde: À partir du sous-menu Itinéaires, Sélectionnez Suppression et appuyez sur la touche de déplacement du CUReur de DROITE pour afficher une liste des itinéaires sauvégardés. Sélectionnez l'itinéaire que vous désirez supprimer et appuyez sur la touche de déplacement du CUReur de DROITE. Le système vousDemandera de confirmer la suppression avant de supprimer l'itinéaire pour de bon.

Masquage ou affichage d'un itinétaire sauvégarde : À partir du sous-menu Itinéaires, Sélectionnez Visibilité et appuyez sur la touche de déplacement du curseur de DROITE pour afficher la liste des itinéaires sauvégardés. Sélectionnez l'itinéaire que vous désírez masquer ou afficher et utilisez les touches de déplacement du curseur pour Sélectionner Masqué ou Visible. Appuyez sur la touche Quitter (EXIT) pour revenir au sous-menue Itinéaires.

Touches de fonction

L'interface utiliseur Humminbird^® est constituée d'un ensemble de touches facies à utiliser qui activent des écrans et des menus, afin de vous fournir souplesse et contrôle sur toute expérience de péche.

Mise en marche et éclairage (POWER/LIGHT)

La touche Mise en marche et éclairage (POWER/LIGHT) sert à allumer et étéindre le détecteur de poissons ainsi qu'à régler la fonction de retroéclairage et les couleurs de

l'écran. Appuyez momentarily en la touche Mise en marche et éclairage afin demettre l'unité en circuit. Un écran de démarrage s'affiche jusqu'à ce que le détecteur de poissons s'active.

Pour activer la fonction de rétroéclairage de l'écran ou pour régler la couleur de fond, appuyez sur la touche Mise en marche et éclairage (POWER/LIGHT) pour acceder au menu Éclairage et arrêté-plan. Utilisez les touches de la commande de curseur à quatre directions pour sélectionner Éclairage et

arrière-plan, puis servez-vous des touches de déplacement du curseur de GAUCHE ou de DROITE pour en modifier les réglages. Appuyez sur la touche Quitter pour sortir du menu Éclairage et arrière-plan.

Enforcez et maintenez enforcée la touche Mise en marche et éclairage pendant trois secondes pour être indre l'appareil. Un message s'affiche, vous informant du début en secondes avant l'arrêt de l'appareil. Vous devriez toujours étèindre votre détector de poissons en appuyant sur la touche Mise en marche et éclairage. Ainsi, la procédure d'arrêt de l'appareil s'effectue correctement et les réglages des menus sont sauvégardés.

Touche Affichage (VIEW)

La touche Affichage sert à parcourir les modes d'affichage disponibles. Appuyez sur la touche Affichage pour passer à l'affichage suivant. Appuyez sur la touche Affichage à

plusieurs reprises pour passer en revue tous les modes d'affichage disponibles. Il est possible de désactiver des modes d'affichage dans le but d'optimiser le système selon vos exigences personnelles de pêche (voir l'onglet Affichage du menu).

Touchelinfo

Appuyez sur la touche Info, lorsque le système est dans le mode d'affichage Aérien, Cartographique ou Combiné, pour afficher des renseignements sur les objets les plus

rapprochés du curseur actif.

Si le curses n'est pas actif, le menu suivant s'affichera. Utilisez les touches de la commande de curseur à quatre directions pour sélectionner la Station d'observation des marées, la Station de mesure de courants ou le Port le plus rapproché, puis servez-vous des touches de déplacement du curseur de GAUCHE ou de DROITE pour afficher les données requises.

REMARQUE: La carte Unimap™ intégrée ne contient aucune information sur la position des portes, les marées ou le débit des courants. Ces renseignements ne sont disponibles qu'avç les cartes multiméias, vendues séparément.

La touche Menu sert à acceder au système de menus.

Menu Options de démarrage - Appuyez sur la touche Menu au cours de l'initialisation du système pour visualiser le menu des options de démarrage.

Menu X-Press - Appuyez sur la touche Menu une fois pour afficher le menu X-Press du sonar. Le menu X-Press vous permet d'acceder aux réglages les plus utilisés sans avoir à naviguer dans tout le système de menus. Lorsque le menu X-Press est affché, vous pouvez utiliser les touches de déplacement du curseur du HAUT ou du BAS pour sélectionner un élément de menu particulier. Dès que vous modifiez un paramètre (à l'aide des touches de déplacement du curseur de GAUCHE ou de DROITE), le menu X-Press se réduit temporairement et l'écran se rafraîchit s'il est affecté par le réglage que vous venez d'effectuer, de sorte que vous pouvez visualiser immidiatement les effets du changement apporté. Réactivé le menu XPress en appuyant sur les touches de déplacement du curseur vers le HAUT ou vers le BAS.

Menu principal - Appuyez sur la touche Menu à deux reprises pour afficher le menu principal à ongllets. Le menu principal du système est organisé en ongllets afin de vous aider à tracer un menu particulier rapidement : Le système du menu principal est divisé en ongllets : Alarmes, Sonar, Navigation, Réglages et Affichages. Utiliserez les touches de GAUCHE et de DROITE de la commande de curseur à quatre directions pour selectionner un onglet. Servez-vous ensuite des touches de déplacement du curseur vers le HAUT et vers le BAS pour selectionner un élément du menu, puis appuyez sur les touches de GAUCHE et de DROITE pour modifier un paramètre.

Commande de curseur à quatre directions

Les multiples fonctions de la commande de curseur à quatre directions changent en fonction du contexte :

Arrêt sur image - Si, en mode d'affichage Sonar, vous appuyez sur l'une des touches de déplacement du curseur, l'image cesse de défilier à l'écran et un curseur ainsi qu'une boîte de dialogue de curseur s'affichent. Il est alors possible, en utilisant les touches de déplacement du curseur, de positionner ce dernier.

Curseur actif - En mode d'affichage Aérien, la commande de curseur à quatre directions permet de commander la position du point de vue. Dans les modes d'affichage Cartographique et Combiné, la commande de curseur à quatre directions permet de panoramiser les cartes.

Sélection de menu - Servez-vous des touches de déplacement du curseur vers le HAUT ou vers le BAS pour sélectionner un élément du menu, puis des touches de GAUCHE ou de DROITE pour modifier les paramètres.

REMARQUE: Les sélections de menu sont exécutées et sauvégardées immédiatement sans qu'aucune autre mesure ne soit nécessaire.

Touche Marquer (MARK)

Appuyez sur la touche Marquer (Mark), peu importe le mode d'affichage, pour marquer un point de cheminement à l'emplacement actuel du bateau ou, si le curseur est actif, à l'emplacement actuel du curseur.

Touche Aller à (GOTO)

Si le curseur est actif, appuyez sur la touche Aller à (GOTO), peu importe le mode d'affichage, pour creer un point de cheminement et débuter la navigation vers ce point de cheminement. Si vous appuyez sur la touche Aller à (GOTO) et que le curseur est inactif, cette action aura pour effet d'afficher une liste des points de cheminement, afin que vous puissiez sélectionner celui vers lequel vous désirez naviguer.

Touche Zoom (+ / - )

Appuyez sur les touches ZOOM - ou + dans l'un des modes d'affichage de navigation ou en mode d'affichage Sonar pour augmenter ou diminuer l'échelle de visualisation.

Touche Quitter (EXIT)

La touche Quitter (EXIT) a de multiples fonctions :

• Si une alarme s'est déclenchée, appuyez sur la touche Quitter pour la désactiver.
• Si un oglet du menu principal est selectionné, appuyez sur la touche Quitter pour sortir du mode menu et returner à l'affichage.
• Si un menu est actif, appuyez sur la touche Quitter pour returner au niveau précédent dans le menu du système.
• En appuyant sur la touche Quitter, vous pouvez aussi parcourir les modes d'affichage disponibles en ordre inverse.
• Si la fonction d'arrêt sur image est activée, appuyez sur la touche Quitter pour revenir au mode de défilament d'écran.
• Si le curseur est actif, appuyez sur Quitter (EXIT) pour-retirer le curseur de l'affichage.

HUMMINBIRD

fishfinder

595

320 Vertical

Single Beam

GPS

Press MENU for Startup Options

Écran titre du FishFinder 595c

Mise en marche de l'appareil

Pour allumer votre détector de poissons, appuyez sur la touche Mise en marche et éclairage. Un écran de démarrage s'affiche jusqu'à ce que le détector de poissons se mette en fonction. L'appareil enterra en mode Normal s'il détecte un transducteur, sinon il passera en mode Simulateur.

Le système de menus

Le système de menus est divisé en modules facies à utiliser. Les composants principaux du système de menus sont :

Menu Options de démarrage - Appuyez sur la touche Menu au cours de l'initialisation du système pour visualiser le menu des options de démarrage.

Menu X-Press

Menu X-Press - Le menu X-Press vous permet d'acceder aux réglages modifiés le plus souvent sans devoir naviguer dans tout le système de menus. Appuyez sur la touche Menu une fois pour afficher le menu X-Press. Lorsque vous sélectionnez un élément du menu X-Press, ce menu se réduit pour ne laisser que l'élement de menuChoisi à l'écran. Utilisez les touches de déplacement du curseur vers le HAUT ou vers le BAS pour réactiver le menu X-Press.

REMARQUE: Les options du menu X-Press varient selon le mode d'affichage actif au moment où vous appuyez sur la touche Menu. Elles varient également en fonction du mode utilisé choisi (Normal ou Avance).

Onglets du menu principal - Les menus utilisés moins fraisquemment sont regroupés dans le menu principal. Le menu principal regroupe les ontlets suivants pour vous aider à tracer rapidement un élément de menu particulier : Alarmes, Sonar et Reglages.

(4)Alarms
Depth Alarm	Off
Fish ID Alarm	○
Low Battery Alarm	Off
Temp. Alarm	Off
Off Course Alarm	308ft
Arrival Alarm	158ft
Drift Alarm	Off
Alarm Tone	Medium

Menu principal - Mode utiliseur Normal

Appuyez sur la touche Menu à deux reprises pour afficher le menu principal, puis utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour sélectionner un onglet. Servez-vous ensuite des touches de déplacement du curseur vers le BAS ou vers le HAUT pour sélectionner un élément de menu particulier sous cet onglet, puis appuyez sur les touches de GAUCHE et de DROITE à nouveau pour modifier l'élement de menu choisi. Appuyez sur la touche Quitter pour revenir rapidement au haut de l'onglet. Une flèche pointant vers le bas apparaissant dans la partie inférieure du menu indique qu'il est possible de parcourir d'autres éléments de ce menu à l'aide de la touche de déplacement vers le BAS. Une flèche pointant vers la droite ou vers la gauche dans une option de menu indique que vous pouvez utiliser les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour effectuer des modifications, ou pour visualiser d'autres renseignements.

Onglet sonar - Mode utilisateur Normal

Onglet sonar - Mode utiliseur Avancé

REMARQUE: Les options du menu principal varient selon le mode utilisateurChoisi (Normal ou Avance).

Mode utilisateur (Normal ou Avancé) - Le mode utilisé Avancé a été concu pour les utilisateurs qui désirent un niveau de contrôle élevé sur le détecteur de poissons, et le mode utilisé Normal pour les utilisateurs qui préférent plus de simplicité et moins d'options dans les menus. En mode utilisé Avancé, plus d'options sont offertes dans le système de menus. Tout changement effectué en mode utilisé Avancé demeure en fonction lorsque vous revenez en mode utilisé Normal. Voir l'onglet Réglages du menu principal - Mode utilisé, afin d'obtenir des directives précises sur la façon de passer au mode utilisé Avancé.

Mise à jour de l'écran immédiate (Total Screen Update) - Lorsque vous modifiez une option de menu ayant un effet sur le mode d'affichage Sonar, l'écran est rafraichi immidiatement (vous n'avoz donc pas à quitter le menu pour visualiser les modifications à l'écran).

Menu Options de démarriage

Menu Options de démarrage

Appuyez sur la touche Menu lorsque l'écran titre s'affiche pour acceder au menu des options de démarrage.

Utilisez les touches de déplacement du curseur vers le HAUT et vers le BAS de la commande à quatre directions pour positionner le curseur, puis appuyez sur la touche de DROITE pour sélectionner l'une des options suivantes. Si vous attendez trop longtemps, le système reviendra par défaut au mode de menu actuellément en surbrillance :

Normal
- Simulateur
- État du système

Consultez les paragraphs suivants pour obtenir de plus amples renseignements au sujet de chaque de ces besoin.

Utilisation en mode Normal

Servez-vous du mode Normal pour les activités sur l'eau avec transducteur branché. Vote le détector de poissons dispose de méthodes perfectionnées pour détecter la présence d'un transducteur. Si un transducteur fonctionnel est branché à l'appareil, le mode utilisé Normal est lancé automatiquement au démarrage et vous pouvez ainsi utiliser le détector de poissons sur l'eau.

Vou puevez quitter le mode utiliseur Normal en eteignant l'appareil.

Simulator

Simulateur

Passez au mode Simulateur pour apprendre comment utiliser le détecteur de poissons avant demettre vos bateau à l'eau. Le mode Simulateur est un outil très puissant qui simule le fonctionnement sur l'eau en rafraichissant l'écran au hasard. Nous vous recommendons de parcourir ce guide tout en vous pratiquant en mode Simulateur, puisque tous les menus fonctionnement et modifiert l'écran comme si vous utilisiez l'appareil en mode Normal.

REMARQUE : Pour profiter de tous les avantages du mode Simulator, il est important de sélectionner ce mode manuellement à partir du menu Options de démarrage, plutôt que de laisser le détecteur de poissonners entre en mode Simulator automatiquement ( comme il le fera

automatiquement à la mise sous tension siaucun transducteur n'est branché).En selectionnant le mode Simulateur manuellement a partir du menu Options de demarrage, vous pouvez configurer a l'avance le détecteur de poissons pour le fonctionnement sur I'eau. Toute modification apportee aux menus sera sauvegardede pour utilisation ulterieure.

Un message s'affichera à l'écran régulierement pour vous rappeler que l'appareil est en mode Simulateur. Vous pouvez quitter le mode Simulateur en éteignant l'appareil.

Permet d'afficher les connexions et de lancer un autotest du système.

Les modes d'affichage suivants s'affichent l'un après l'autre à l'écran lorsque vous appuyez sur la touche Affichage en visualisant l'Etat du système :

• Autotest
  Test des accessoires
  Mode d'affichage Diagnostic GPS.

Écran d'autovérification de l'état du système

La fonction Autotest affiche les résultats d'une vérification interne, dont le numero de série de l'appareil, le numero de série de la carte à circuits imprimés, la version du logiciel, le nombre total d'heures de fonctionnement et la tension de la batterie.

REMARQUE : Notre nouvel apparéil pourrait montrer de nombreuses heures de fonctionnement en raison des essais de produit effectuels à l'usine de fabrication.

Écran du test des accessoires de l'etat du système

Le Test des accessoires fournit la liste des accessoires branchés au système.

REMARQUE: Le capteur de vitesse sera détecté seulement si la roue à aubes a bouge depuis la mise sous tension du détecteur de poissons.

Vous pouvez quitter le mode Etat du système en eteignant l'appareil.

Le mode d'affichage Diagnostic GPS montre une carte du ciel et des données numériques tirées du récepteur GPS. La carte du ciel montre l'emplacement de chaque satellite visible, le numéro du satellite, ainsi qu'une barre d'intensité du signal. Une barre grise fonçée indique que le satellite sert effectivement à déterminer l'emplacement actuel. Une barre grise pâle indique que le satellite est surveillé, mais qu'il n'est pas encore utilisé.

REMARQUE: Le mode d'affichage Diagnostic GPS ne s'affiche que si le système détecte un récepteur GPS.

Cette vue affiche également la position actuelle, l'heure et la date locales, ainsi que autres données numériques. Le type de point de GPS est indiqué de la façon suivante : Aucun point, Point 2D, Point 3D, ou Amélioré. Un point amélioré est un point augmente à l'aide de données provenant du SAGE, EGNOS ou MSAS. Pour la navigation, l'utilisation d'un point 3D ou Amélioré est requise. La diminution de précision horizontal (HDOP) est un paramètre du système de positionnement global qui dépend de la configuration actuelle des satellites. Elle permet de calculer l'erreur de position estimée.

Le menu X-Press vous donne accès aux réglages utilisés le plus souvent. Appuyez sur la touche Menu une fois, peu importe le mode d'affichage du sonar, pour acceder au menu X-Press.

REMARQUE : Les options du menu varient selon les paramétres du système. Elles varient, par ex., si l'appareil est en mode utilisateur Avancé, ou en fonction du type de transducteur sélectionné.

Menu X-Press du Sonar

Sensibilité

Le réglage de sensibilité contrôle le niveau de détails affichés à l'écran.

En augmentant la sensibilité, le détecteur affiche plus de retours de sonar de petits poissonns d'appât et de débris en suspension dans l'eau; il se pourrait toutefois que l'écran devienne encombre. Lorsque vous pêchez en eau très claire ou très profonde, une augmentation de la sensibilité permet d'afficher des retours plus faibles qui pourrait s'avérer d'un certain intérêt. En réduisant la sensibilité, vous eliminiez de l'écran les parasites parfois Presents dans l'eau boueuse ou troublée. Si le réglage de sensibilité est trop bas, il se peut que des retours de sonar de poissonns ne s'affichent pas.

Sensibilité régée à Faible

Sensibilité régée à Moyenne

Sensibilité régée à Élevée

Réglage de la sensibilité :

1. Sélectionnéz l'options Sensibilité à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier à la hausse ou à la baisse le réglage de sensibilité (faible = 1, élevé = 20, valeur implicite = 10).

La limite supérieure de l'échelle de profondeur est la limite de la zone la moins profonde qui sera montrée à l'écran dans les modes d'affichage Sonar, Sonar divisé et À gros chiffres. L'option de menu Limite supérieure de l'échelle de profondeur n'est disponible qu'en mode utilisateur Avancé (voir onglet Réglages du menu principal : mode utilisateur), dans les modes d'affichage Sonar, Sonar divisé et À gros chiffres. On règle souvent la limite supérieure de l'échelle de profondeur de pair avec la limite inférieure.

À titre d'exemple, si vous étés intersexé à la zone située entre 6 m et 15 m (20 pi et 50 pi) de profondeur, vous devriez régler la limite supérieure à 6 m (20 pi) et la limite inférieure à 15 m (50 pi). Le mode d'affichage Sonar montrera ensuite la plage de 9 m (30 pi) située entre 6 m (20 pi) et 15 m (50 pi) de profondeur, sans montré la surface ni le fond (en supposant que le fond est plus bas que 15 m [50 pi]), et montrera plus de détails pour ladite zone.

REMARQUE: L'appareil conserveira un écart minimum de 3 m (10 pi) entre la limite inférieure et la limite supérieure de l'échelle de profondeur, peu importe les réglages manuels effectués.

Réglage de la limite supérieure de l'échelle de profondeur :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez Limitesupérieure de l'échelle de profondeur à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier à la hausse ou à la baisse la limite supérieure de l'échelle de profondeur (de 0 pi à 990 pi ou de 0 m à 327 m) [pour les modèles internationaux exclusivement], valeur implicite = 0).

Liminé inférieure de l'échelle de profondeur

La limite inférieure de I'echelle de profondeur est la limite de la zone

la plus profonde qui sera montré à l'écran. Le mode automatique est régle par défaut. En mode automatique, la limite inférieure de l'échelle de profondeur est régée par l'appareil de façon à suivre le fond. Entrez un réglage spécifique de profondeur pour passer en mode manuel. Réglez manuellement les limites inférieure et supérieure de l'échelle de profondeur lorsque vous recherche des poissons ou une structure de fond à une profondeur particulière. Le symbole s'affichera dans le coin inférieur droit de l'écran lorsque vous commenceriez à régler manuellement la limite inférieure de l'échelle de profondeur, pour indiquer le passage en mode manuel.

Par exemple, si vous pêchez dans une eau profonde de 18 m (60 pi), mais que vous n'étés intéressé qu'aux premiers 9 m (30 pi), soit de la surface jusqu'à 9 m de profondeur, vous devriez régler la limite inférieure de l'échelle de profondeur à 9 m. L'écran affichera la plage de 0 à 9 m, vous permettant de la visualiser avec plus de détails que s'il représentait les échos sonar jusqu'à ou fond.

REMARQUE: L'appareil conserveira un écart minimum de 3 m (10 pi) entre la limite inférieure et la limite supérieure de l'échelle de profondeur, peu importe les réglages manuels effectués.

Réglage de la limite inférieure de l'échelle de profondeur :

1. Sélectionnez l'options Limité inférieure de l'échelle de profondeur à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier à la hausse ou à la baisse la limite inférieure de l'échelle de profondeur (Automatique, de 10 pi à 1 000 pi, de 3 m à 330 m [pour les modèles internationaux exclusivement], valeur implicite = Automatique).

Vitesse de défilament

du sonar se déplace à l'écran et par conséquent, le niveau de détaill affché. La plupart des pêcheurs préférent une vitesse plus élevée, montrant plus d'information, bien que le fond se déplace rapidement à l'écran. En réglant une vitesse plus lente, l'information demeure plus longtemps à l'écran, mais les détails du fond et des poissons deviennent compressés et peuvent être plus difficilles à interpréter. Quelle que soit la vitesse de défilament, la fenêtre sonar en temps réel est mise à jour à la vitesse maximum possible pour les conditions de profondeur. Sélectionné la vitesse de défilament selon vos préférences.

Réglage de la vitesse de défilament :

1. Sélectionné l'options Vitesse de défilament à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier à la hausse ou à la baisse la vitesse de défilament (1 à 9, Ultra, où 1 = lent , 9 = rapide , Ultra = la plus grande vitesse, valeur implicite = 4).

Affichage du fond

Structure ID La fonction Affichage du fond permet de selectionner la methode utilisée pour representer le fond et la structure à l'écran. La fonction Identification de structure (Structure ID®) affiche les retours faibles en bleu et les retours intenses en rouge. La fonction Ligne blanche (WhiteLine®) représenté les retours de sonar les plus intenses en blanc, créé ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairrement le fond à l'écran. (Voir l'option Représentation du fond pour plus de détails.)

Réglage de l'affichage du fond :

1. Sélectionnez l'options Affichage du fond à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage d'affichage du fond (Identification de structure [Structure ID], Ligne blanche [WhiteLine], valeur implicé = Identification de structure [Structure ID])

Menu X-Press de navigation

Menu X-Press de navigation (exclusif aux modes d'affiche Navigati

Le menu X-Press de navigation donne accès aux réglages utilisés le plus souvent. En mode d'affichage Aérien, Cartographique ou Combiné, appuyez une fois sur la touche Menu pour acceder au menu X-Press de navigation.

REMARQUE : Les options du menu varient selon les réglages du système, par ex., lorsque l'appareil est en mode Navigation.

l'itinétaire qui estprésentement affché. Lorsque vous sauvegardez l'itinétaire actuel, un nouvel itinétaire commence.

Procedure de sauvegarde de l'itinétaire actuel :

1. Sélectionnez l'options Sauvegarde de l'itinétaire actuel à partir du menu X-Press de navigation.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la sauvegarde de l'itinéraire actuel.
3. La boîte de dialogue de confirmation s'affiche. Pour sauvégarder l'itinétaire actuel, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annulier la sauvégarde de l'itinétaire actuel, appuyez sur la touche de déplacement du curseur de GAUCHE.

Clear Current Track

Suppression de l'itinétaire actuel

La fonction Suppression de l'itinétaire actuel permet de supprimer

l'itinéraire qui estprésentement affché et de commencer un nouvel itinéraire à la position actuelle.

Procedure de suppression de l'itinétaire actuel :

1. Sélectionné l'options Suppression de l'itinétaire actuel à partir du menu X-Press de navigation.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la suppression de l'itinéraire actuel.
3. La boîte de dialogue de confirmation s'affiche. Pour supprimer l'itinétaire actuel, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annuler la suppression de l'itinétaire actuel, appuyez sur la touche de déplacement du curseur de GAUCHE.

Save Current Route

Sauvegarde de la route actuelle

(Seulement en mode Navigation)

La fonction Sauvegarde de la route actuelle permet de sauvegarder la route qui est presentement affichée. Cette option de menu est presente seulement lorsque vous naviguez en suivant une route.

Procedure de sauvegarde de la route actuelle :

1. Sélectionnez l'options Sauvegarde de la route actuelle à partir du menu X-Press de navigation.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la sauvegarde de la route actuelle.
3. La boîte de dialogue de confirmation s'affiche. Pour sauvegarder la route actuelle, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annuler la sauvegarde de la route actuelle, appuyez sur la touche de déplacement du curseur de GAUCHE.

La fonction Saut du prochain point de cheminement permet de-retirer le prochain point de cheminement de la route actuelle. Cette option de menu est presente seulement lorsque vous naviguez en suivant une route.

Procedure de saut du prochain point de cheminement :

1. Sélectionnez l'options Saut du prochain point de cheminement à partir du menu X-Press de navigation.
2. Utilise la touche de déplacement du curseur de DROITE pour lancer le saut du prochain point de cheminement.
3. La boîte de dialogue de confirmation s'affiche. Pour sauter le prochain point de cheminement, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annuler le saut du prochain point de cheminement, appuyez sur la touche de déplacement du curseur de GAUCHE.

Cancel Navigation

Annulation de la navigation

(Seulement en mode Navigation)

La fonction Annulation de la navigation permet d'éliminer la route actuelle et de sortir du mode de navigation. Cette option de menu est présente seulement lorsque vous naviguez en suivant une route. Cette procédure ne permet pas d'éliminer une route sauvégardée au préalable.

Procedure d'annulation de la navigation :

1. Sélectionnez l'options Annulation de la navigation à partir du menu X-Press de navigation.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer l'annulation de la navigation.
3. La boîte de dialogue de confirmation s'affiche. Pour annuler le mode de navigation, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour arrêter la procédure d'annulation de la navigation, appuyez sur la touche de déplacement du curseur de GAUCHE.

Remove Target

Retrait d'une cible

(Seulement si une cible est active)

La fonction Retrait de la cible permet desterolir la cible du point de cheminement de l'écran. Cette option de menu est presente seulement lorsqu'une cible est déjà appliquée a un point de cheminement.

Procedure de retrait d'une cible :

1. Sélectionnez l'options Retrait d'une cible à partir du menu X-Press de navigation.
2. Utilisez la touche de déplacement du curseur de DROITE pour-retirer la cible.

La fonction Retrait d'une grille permet de-retirer la grille du point de cheminement de l'écran. Cette option de menu est presente seulement lorsqu'une grille est déjà appliquée à un point de cheminement.

Procedure de retrait de la grille :

1. Sélectionnez l'options Retrait de la grille à partir du menu X-Press de navigation.
2. Utilisez la touche de déplacement du curseur de DROITE pour-retirer la grille.

Fenêtre sonar (exclusif au mode d'affichage Combiné)

La fonction Fenetre sonar permet de regler la taille de la Fenetre sonar en mode d'affichage Combiné. La fenetre sonar n'est disponible qu'en mode d'affichage Combiné.

Procedure de réglage de la taille de la fenêtre sonar en mode d'affichage Combiné :

1. Sélectionnez l'options Fenêtre sonar à partir du menu X-Press de navigation.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier la largeur de la fenetre sonar. (Large, Moyenne, Étroite, valeur implicite = Moyenne).

Menu Sonar

Onglet Sonar du menu principal

Appuyez sur la touche Menu à deux reprises pour acceder au menu principal du système, puis appuyez sur la touche de déplacement du curseur de DROITE afin de selectionner l'onglet Sonar.

REMARQUE : Les options du menu varient selon les paramétres du système. Elles varient, par ex., si l'appareil est en mode utilisateur Avancé, ou en fonction du type de transducteur sélectionné.

Identification de poisson (Fish ID+)

L'option d'identification des poissons (Fish ID+) utilise des

algorithms de traitement avances du signal afin d'interpréter les retours de sonar et d'afficher une icone de poisson lorsque des conditions très ciblées sont remplies. Lorsqu'un poisson est détecté, l'appareil affiche une icone de poisson et un chiffre juste au-dessus de cette icone, indiquant la profondeur du_retour interprétré comme étant un poisson. Trois icones différentes de poissonns illustrrent l'intensité du_retour sonar et fournissant une indication relative de la taille du poisson. Les détecteurs de poissonns à faisceau simple affichent les cibles comme des symboles de poisson de couleur orange.

Symboles de poissons du faisceau de 200 kHz

Lorsque l'option d'identification des poisson est déactivée, le détector de poisson n'affiche que les retours de sonar bruts à l'écran. Ces retours prenent souvent la forme d'arcs, indiquant des cibles potentielles. En raison de l'angle du faisceau du transducteur, la distance à un poisson diminue lorsque celui-ci entre dans le faisceau et elle augmente lorsqu'il en sort; cette variation de distance creé un arc de poisson à l'écran. La vitesse du bateau, la vitesse de défilament et la position du poisson dans le faisceau affectent directement la forme de l'arc.

Faisceau du transducteur et arcs de poisson

Activation et déactivation de la fonction Identification de poisson (Fish ID+):

1. Sélectionné l'options d'identification de poisson à partir du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour activer ou désactiver la fonction d'identification de poisson (Activée, Déactivée, valeur par défaut = Activée)

algorithms de détction de la fonction Identification des poisson. Le besoin d'un seul plus élevé permet aux retours plus faibles d'être affichés comme des poisson. Ceci est utile pour identifier une espèce de poisson plus petite ou des poisson d'appats. Le besoin d'un réglage moins élevé permet d'afficher moins d'icones de poisson provenant des retours de sonar faibles. Ceci est utile pour identifier une espèce de poisson plus grande. La sensibilité de repérage de poisson est utilisée de pair avec la fonction Identification de poisson. Il faut que la fonction Identification de poisson soit activée pour que la sensibilité de repérage de poisson puisse avoir un effet sur les retours de sonar identifiés comme des poisson.

Réglage de la sensibilité de reprégaré de poisson :

1. Sélectionnez l'options Sensibilité de repêrage de poisson à partir du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de sensibilité de repérage de poisson (Faible = 1, Élevée = 10, valeur implicite = 5)

Fenêtre sonar en temps réel (RTS)

(exclusivement en mode d'affichage Sonar)

La fonction Fenêtre sonar en temps réel (RTS) permet de régler la largeur de cette fenêtre à Large ou Étroite, ou de la désactiver, dans le mode d'affichage Sonar. Cette fenêtre est toujours rafraîchie le plus rapidement possible et n'affiche que les retours qui sont à l'intérieur du faisceau du transducteur. (Voir la section Fenêtre sonar en temps réel (RTS) pour obtenir de plus amples renseignements.)

Réglage de la fenêtre sonar en temps réel :

1. Sélectionnez l'options Fenêtre sonar en temps réel à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier la largeur de la fenetre sonar en temps réel (Large, Étroite, Déactivée, valeur implicite = Large).

Courbes bathymétriques (mode utilisateur Avancé)

Les courbes bathymétriques divisent l'écran en quatre sections égales, séparées par trois courbes bathymétriquesizontales. La profondeur de chaque courbe est affichée le long de l'échelle de profondeur. Vous pouvez soit activer, soit désactiver les courbes bathymétriques. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Réglage des courbes bathymétriques :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez Courbes bathymétriques à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour activer ou désactiver les courbes bathymétriques (Activée, désactivée, valeur par défaut = désactivée)

Interférence de surface (mode utilisé Avancé)

L'interférence de surface permet d'ajuster le filtré qui élimine les interférences de surface causées par les algues et l'aération. Plus la valeur est faible, moins l'interférence de surface est affichée. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

REMARQUE: Si la fonction d'interfERENCE de surface est reglee a moins que 5, l'intensite de signal affichee est reduite pour les cibles (poissons) pres de la surface.

Réglage du niveau d'interférence de surface :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez l'options Interférence de surface à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage d'interférence de surface (Fable = 1, Élevé = 10, valeur implicite = 5).

Filtre de bruit (mode utilisateur Avancé)

La fonction de filtrage du bruit permet de réduire les interférences à l'écran provenant de sources comme le moteur du bateau, la turbulence ou autres dispositifs de sonar. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Reglages du menu principal - Mode utilisateur).

REMARQUE: La déactivation élimine complètement le filtré; les réglages Faible, Moyen et Élevé filtrent progressivement les retours du sonar. Dans certaines situations d'eau profonde, un réglage élevé pourrait empêcher l'appareil de trouver le fond.

Réglage du filtré de bruit :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez l'options Filtré de bruit à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage du filtre de bruit (Déactivé, Faible, Moyen, Elevé, valeur implicite = Déactivé).

La fonction Profondeur maximale permet de régler la profondeur maximale de sondage de l'appareil. Vous pouvez régler votre détector de poissons de façon à ce que son rendement soit optimé pour la profondeur à laquelle vous pêchez. Lorsqu'une profondeur maximale est réglée, l'appareil necherche pas à accérir de données des profondeurs sous cette limite et cela améliore son rendement général. En mode automatique, l'appareil prend des lectures du fond au besoin (dans la mesure de ses capacités). Si le fond est plus bas que le réglage de profondeur maximale, l'indicateur numérique de la profondeur se mettra à clignoter, indiquant par ce fait que l'appareil ne peut le localiser. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Réglage de la profondeur maximale :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez l'options Profondeur maximale à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de profondeur maximale (Automatique, de 10 pi à 1000 pi ou de 3 m à 330 m [pour les modèles internationaux exclusivement], valeur implicite = Automatique).

Type d'eau (mode utilisateur Avancé)

L'option Type d'eau sert à configurer l'appareil pour les activités en eau douce ou en eau salée. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

REMARQUE: En eau salée, ce qui serait considéré comme un grand poisson pourrait être de 2 à 10 fois plus grand qu'un poisson d'eau douce (selon le type de poisson que vous recherchez). Le mode Eau salée tient compte d'une plus grande gamme dans l'ajustement de taille de poisson pour expliquer ici. Assurez-vous également de bien régler le type d'eau, particulièrement en eau salée, car ce réglage affecte la précision des lectures de profondeur en eau profonde.

Réglage du type d'eau :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez l'options Type d'eau à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le type d'eau (Douce, Salée, valeur implicite = Douce).

Menu Navigation

Onglet Navigation du menu principal

Appuyez sur la touche Menu à deux reprises pour acceder au menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE afin de selectionner l'onglet Navigation.

REMARQUE: Les options varient selon les régles du système.

Itinéaires

La fonction Itinéaires permet de visualiser le sous-menu Itinéaires.

Procedure de visualisation du sous-menu Itinéaires :

Sous-menu Itinéaires

1. Sélectionnez l'options Itinéaires à partir de l'onglet Navigation du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour visualiser le sous-menu Itinéraires.

Le sous-menu Itinéaires contient les options de menu suivantes :

L'option Édition permet de sélectionner un itinéraire sauvégarde au préalable et d'en modifier le nom.
L'option Suppression permet de supprimer un itinéraire d'une liste d'itinéaires sauvégardés au préalable.
L'option Visibilité permet d'afficher ou de masquer chaque itinétaire sauvégarde.

Sous-menu Points de cheminement

Points de cheminement

L'option Points de cheminement permet de visualiser le sous-menu Points de cheminement.

Procedure de visualisation du sous-menu Points de cheminement :

1. Sélectionnez l'options Points de cheminement à partir de l'onglet Navigation du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour visualiser le sous-menu Points de cheminement.

Le sous-menu Points de cheminement contient les options de menu suivantes :

L'option Création permet de creer un nouveau point de cheminement et de l'editor immédiatement. La position actuelle du bateau sera utilisé par défaut, mais vous pouvez régler les coordonnées de toute position valide. Il est possible de changer l'icone servant à représentier le point de cheminement dans les modes d'affichage Cartographique et Combiné.

L'option Édition permet deCHOISIR un point à partir d'une liste de points de cheminement sauvegardés au préalable, d'en éditer le nom, la position (latitude et longitude) et de seLECTIONner l'icone qui sera utilisée pour le représentier dans les affichages Cartographique et Combiné.

L'option Suppression permet de supprimer un point de cheminement d'une liste de points de cheminement sauvegardés au préalable.

L'option "Aller à" permet de Sélectionner un point de cheminement et de commencer la navigation vers ce point de cheminement, ou d'ajouter un point de cheminement au bout de la route actuelle.

L'option Cible permet d'appliquer une cible à un point sélectionné à partir d'une liste de points de cheminement.

L'option Grille permet d'appliquer une grille de pêche à la traine à un point sélectionné à partir d'une liste de points de cheminement.

Routes

L'option Routes permet de visualiser le sous-menu Routes.

Procedure de visualisation du sous-menu Routes :

1. Sélectionnez Routes à partir de l'onglet Navigation du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour visualiser le sous-menu Routes.

Le sous-menu Routes contient les options de menu suivantes :

L'option Création permet de creer une nouvelle route vide et d'y ajouter immédiatement des points de cheminement.

L'option Édition permet de sélectionner une route sauvégédée au préalable et d'en modifier le nom et les points de cheminement.

L'option Suppression permet de supprimer une route d'une liste de routes sauvégardées au préalable.

L'option Parcours d'une route permet de selectionner une route sauvegardée au préalable et de l'utiliser comme la route actuelle; ce réglage démarre aussi la navigation sur cette route. Vous pouvez naviguer les routes dans un sens ou dans l'autre, à votrechioix.

L'option Information permet d'afficher l'information au sujet de la route, y compris la distance et le relèvement de chaque point de cheminement au prochain

Orientation de la vue

La fonction Orientation de la vue permet de déterminer si les modes d'affichage Cartographique et Combiné doiventRARre selon une orientation Nord en haut ou selon la route suivie.

Procedure de modification de l'orientation de la vue :

1. Sélectionnez la fonction Orientation de la vue à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage d'orientation de la vue (Nord en haut, Route suivie, valeur implicite = Nord en haut).

REMARQUE: Le réglage d'orientation de la vue ne s'applique pas au mode d'affichage Aérien.

Chart Detail Level

All

Niveau de détaill de la cartographie

La fonction Niveau de détaill à afficher dans les écrans de navigation. L'option de niveau de détaill de Base comprend les zones terrestres, les ports, les obstacles et les zones restreintes. L'option Navigation affiche les aides à la navigation, les points de repère, les voies de traversier et les routes de navigation, en plus des données du mode Base. L'option Subaquatique affiche les courbes bathymétriques, les zones de pêche, les épaves sous-marines, les marées et les courants, en plus des données du mode Base et du mode Navigation. L'option Tous affiche les routes, les bâtiments, les chemins de fer et autres notations, en plus des données des modes Base, Navigation et Subaquatique.

Procedure de modification du niveau de détaill de la cartographie :

1. Sélectionnez l'option Niveau de détaill de la cartographie à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le niveau de détaill de la cartographie (Base, Navigation, Subaquatique, Tous, valeur implicite = Tous)

REMARQUE : Certains niveaux de détaill ne sont disponibles que sur des cartes multiméias vendues séparément.

Map Borders

Hidden

Frontières de carte

La fonction Frontières de carte permet d'afficher ou de masquer les

frontières de la carte. Une frontière de carte indique une zone contenant une carte différente.

Procedure de modification des frontières de carte :

1. Sélectionnez l'options Frontières de carte à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage des frontières de carte (Masquées, Visibles, valeur implicite = Masquées)

Grille de coordonnées géographiques terrestres

La fonction Grille de coordonnées géographiques terrestres permect

d'afficher ou de masquer une grille représentant les parallètes de latitude et les méridiens de longitude.

Procedure de modification de la grille de coordonnées géographiques terrestres :

1. Sélectionnez l'option Grille de coordonnées géographiques terrestres à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage de la grille de coordonnées géographiques terrestres (Masquée, Visible, valeur implicite = Masquée)

Sondages par point

La fonction Sondages par point permet d'afficher ou de masquer les

sondages par point, qui sont des mesures de profondeur affichées sur la carte.

REMARQUE : Les sondages par point ne sont disponibles que sur des cartes multiméias vendues séparément.

Procedure de modification des sondages par point :

1. Sélectionnez l'options Sondages par point à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage des sondages par point (Masqués, Visibles, valeur implicite = Masqués)

Profondeur d'ombrage

La fonction Profondeur d'ombrage vous permet de modifier la

profondeur utilisé pour l'ombrage dans les affichage cartographiques.

Procedure de modification de la profondeur d'ombrage :

1. Sélectionnez l'options Profondeur d'ombrage à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage de profondeur d'ombrage (Désactivée, de 1 pi à 60 pi ou de 1 m à 20 m [exclusif aux modèles internationaux], valeur implicite = 16 pi ou 5 m).

selon l'une des deux orientations suivantes : nord vrai ou nord magnétique.

Procedure de modification du point de reférence du nord :

1. Sélectionnez l'options Référence du nord à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage de reference du nord (Nord vrai, Nord magnétique, valeur implicite = Nord vrai).

Rotation de grille

La fonction Rotation de grille permet de régler, en degrés,

l'orientation de la grille de pêche à la traine, où un réglage de 0^ indique un alignement standard Nord, Sud, Est ou Ouest. Voir la section Points de cheminement pour obtenir de plus amples renseignements sur la façon d'afficher une grille.

Procedure de rotation de la grille :

1. Sélectionnez l'option Rotation de grille à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage de rotation de grille (de 0^ à 89^ , valeur implicite = 0^ ).

Intervalle de temps entre les points d'itinéraire

La fonction Intervalle de temps entre les points d'itinétaire permet

de préciser un déali temporel entre les points d'itinétaire. L'itinéaire actuel ne peut contir que 2000 points d'itinéaire donc, si la période de temps est plus longue, l'itinéaire se prolongera dans le temps, mais sera moins détaillé.

REMARQUE: La fonction Intervalle de temps entre les points d'itinétaire est utilisée conjointement avec la fonction Distance min. entre les points d'itinétaire. Les deux conditions doivent être satisfaites avant de pouvoir ajouter un point d'itinétaire à l'itinétaire actuel.

Procedure de modification de l'intervalle de temps entre les points d'itinétaire :

1. Sélectionnez l'option Intervalle de temps entre les points d'inétaire à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage d'intervalle de temps entre les points d'itinéraire (1 s, 5 s, 10 s, 15 s, 30 s, valeur implicée = 15 s).

REMARQUE: Durant un parcours à vitesse lente ou un parcours à la dérive, le fait de régler l'intervalle de temps et la distance minimum entre les points d'itinétaire à de petites valeurs permet d'augmenter la résolution de l'intinéaire.

Track Min Distance 16ft 1308

Distance min. entre les points d'itinéraire (mode utilisateur Avancé)

La fonction Distance min. entre les points d'itinéraire permet de régler une distance minimum de parcours avant qu'un point d'itinéraire soit ajoute à l'itinéraire.

REMARQUE : La fonction Distance min. entre les points d'itinéraire est utilisé conjointement avec la fonction Intervalle de temps entre les points d'itinéraire. Les deux conditions doivent être satisfaites avant de pouvoir ajouter un point d'itinéraire à l'itinéraire actuel.

Procedure de modification de la distance minimale entre les points d'itinéraire :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez l'options Distance min. entre les points d'itinéraire à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de distance minimale entre les points d'itinétaire (de 1 pi à 300 pi ou de 1 m à 100 m [exclusif aux modèles internationaux], valeur implicite = 16 pi ou 5 m).

REMARQUE: Durant un parcours à vitesse lente ou un parcours à la dérive, le fait de régler l'intervalle de temps et la distance minimum entre les points d'itinétaire à de petites valeurs permet d'augmenter la résolution de l'intinéaire.

Map Datum WGS84(Default)

Système de référence de cartographie (mode utilisé Avancé)

La fonction Système de référence de cartographie permet de changer le système de coordonnées utilisé par le FishFinder afin qu'il corresponde à celui utilisé sur une carte en papier.

Procedure de modification du système de reference de cartographie :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez l'options Système de référence de cartographie à partir de l'onglet Navigation du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage du système de réseau de cartographie (valeur implicite = WGS 84).

Établissement d'une position en mode de simulation (mode utilisé Avancé)

La fonction établissement d'une position en mode de simulation vous permet de régler la position du bateau dans le simulator.

Procedure de réglage d'une position en mode de simulation :

1. Activez le curseur et déplacez-le vers les nouvelles coordonnées.
2. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'options Établissement d'une position en mode de simulation à partir de l'onglet Navigation du menu principal.
3. Utilisez la touche de déplacement du curseur de DROITE pour modifier le réglage de position en mode de simulation.

Set Map Offset

Réglage de compensation de carte (mode utilisé Avancé)

La fonction Réglage de compensation de carte permet de compenser la carte utilisée par le système de pêche FishFinder.

REMARQUE : La compensation s'applique à toutes les cartes, c'est-à-dire qu'elle ne s'applique pas seulement à la carte nécessitant la correction. Vous devriez supprimer la compensation si vous utilisez une autre carte.

Procedure de modification du réglage de compensation de carte :

1. Activez le curseur et déplacez-le au point où vous désirez appliquer la compensation de carte.
2. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez l'options Réglage de compensation de carte à partir de l'onglet Navigation du menu principal.
3. Utilisez la touche de déplacement du curseur de DROITE pour régler la compensation de carte.

Clear Map Offset

Suppression de la compensation de carte (mode utilisateur Avancé)

La fonction Suppression de la compensation de carte vous permet desterolir la compensation de carte.
Cette fonction n'est accessible que s'il y a effectivement une compensation etablie pour une carte.

Procedure de suppression de la compensation de carte :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez l'options Suppression de compensation de carte à partir de l'onglet Navigation du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour supprimer la compensation de carte.

Delete All Nav Data

Suppression de toutes les données de navigation (mode utilisateur Avancé)

La fonction Suppression de toutes les données de navigation permet de supprimer tous les itinéaires, tous les points de cheminement et toutes les routes. Utilisez cette option de menu avec prudence!

Procedure de suppression de toutes les données de navigation :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez l'options Suppression de toutes les données de navigation à partir de l'onglet Navigation du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour supprimer toutes les données de navigation.

Onglet Alarms du menu principal

Onglet Alarmes du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche Menu à deux reprises pour acceder au menu principal. L'onglet Alarmes est sélectionné par défaut.

REMARQUE: Lorsqu'une alarme se déclenché, vous pouvez appuyer sur n'importe qu'elle touche pour la couper. Le signal d'alarme se coupe et l'alarme ne résonnera à nouveau que si un nouvel événement la déclenché.

L'alarme de profondeur se déclenché lorsque la profondeur est égale ou inférieure à celle réglée au menu.

Réglage de l'alarme de profondeur :

1. Sélectionnez l'option Alarme de profondeur à partir du menu des alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de l'alarme de profondeur (Désactivée, de 1 pi à 100 pi ou de 0,5 m à 30 m [pour les modèles internationaux exclusivement], valeur implicite = Désactivée).

Alarme d'identification de poisson

L'alarme d'identification de poisson se déclenché lorsqu'le apparéil

détece un poisson correspondant au type de poisson choisi. Cette alarme ne sonne que si la fonction Identification de poisson (Fish ID+) est activée.

Par exemple, si vous ave reglé l'alarme d'identification de poisson à Gros poisson, elle ne se déclenchera que lorsque l'appareil détectera un gros poisson.

Réglage de l'alarme d'identification de poisson :

1. Sélectionnez l'options Alarme d'identification de poisson à partir du menu des alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de l'alarme d'identification de poisson (Désactivée, Tous, Gros ou moyen, Gros, valeur implicite = Désactivée).

La fonction Alarme de source d'alimentation faible se déclenché

lorsque la tension de la batterie est égale ou inférieure à celle définie au menu. L'alarme de source d'alimentation faible se déclenchera seulement pour la batterie qui est branchée au détecteur de poissons. Vous devriez régler l'alarme de source d'alimentation faible de façon à ce qu'elle vous avertisse lorsque la tension de la batterie descend sous la marge de sécurité que vous aurez déterminée. Par exemple, si vous utilisez un moteur de pêche à la traine (alimenté par la batterie), vous devriez régler l'alarme de source d'alimentation faible de façon à ce qu'elle vous avertisse avant que la tension de la batterie ne soit trop faible pour lancer votre moteur principal alimenté à l'essence.

Réglage de l'alarme de source d'alimentation faible :

1. Sélectionnez l'option Alarme de source d'alimentation faible à partir du menu des alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de l'alarme de source d'alimentation faible (Désactivée, de 8,5 V à 13,5 V, valeur implicite = Désactivée).

Alarme de température

L'alarme de température se déclenché lorsque la température de

l'eau détectée par le FF585c atteint le niveau régle, soit en degrés Fahrenheit ou Celsius (exclusivement pour les modèles internationaux). Par exemple, si l'alarme de température et réglee à 58^ F et que la température de l'eau passe de 60^ à 58^ , l'alarme de température se déclenché. Dans le même ordre d'idées, si la température passe de 56^ à 58^ , l'alarme se déclenché à nouveau.

Réglage de l'alarme de température :

1. Sélectionnez l'option Alarme de température à partir du menu principal des alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de l'alarme de température (Désactivée, de 32^ à 120^ , de 0^ à 50^ [pour les modèles internationaux exclusivement], valeur implicite = Désactivée)

Alarme hors cap

L'alarme hors cap se déclenché lorsque le bateau, en mode de

navigation, a dévié de son cap de plus que la valeur régée au menu. La fonction Alarme hors cap permet de déterminer àquel point le bateau peut changer de cap sans que l'alarme ne sonne.

Procedure de réglage de l'alarme hors cap :

1. Sélectionnez l'options Alarme hors cap à partir de l'onglet Alarmes du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage de l'alarme hors cap (Déactivée, de 30 pi à 3 000 pi ou de 10 m à 1 000 m [exclusif aux modèles internationaux], valeur implicite = 300 pi ou 100 m).

Alarm d'arrivee

Off 3000 L'alarme d'arrivée se déclenché lorsque le bateau, en mode de navigation, a dépasse la distance pour se rendre au point de cheminement, ou est entré dans le cercle d'alarme d'arrivée, selon le réglage effectué au menu. La fonction Alarme d'arrivée permet de déterminer àquel point le bateau doit être prés du point de cheminement avant que l'alarme ne sonne.

Procedure de réglage de l'alarme d'arrivée :

1. Sélectionnez l'options Alarme d'arrivée à partir de l'onglet Alarmes du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage de l'alarme d'accrée (Déactivée, de 30 pi à 3 000 pi ou de 10 m à 1 000 m [pour les modèles internationaux exclusivement], valeur implicite = 150 pi ou 50 m).

Alarme de dérive

L'alarme de dérivé se déclenché lorsque le bateau a dépassé la

distance régée au menu, par rapport à sa position d'ancrage. La fonction Alarme de dérivé permet de régler la taille du périmètre autour de la position d'ancrage du bateau; si le bateau ancre commence à dériver hors de ce périmètre, l'alarme de dérivé sonne.

Procedure de réglage de l'alarme de dérive :

1. Sélectionnez l'options Alarme de dérivé à partir de l'onglet Alarmes du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage de l'alarme de dérive

(Désactivée, de 30 pi à 3 000 pi ou de 10 m à 1 000 m [pour les modèles internationaux exclusivement], valeur implicite = Déactivée).

Tonalité d'alarme

Permet de selectionner la tonalite du son d'alarme. Une brève

tonalité se fera entendre lorsqu vous reglerez la tonalité de l'alarme, afin que vous puissiez selectionner celle qui convient le mieux.

Réglage de la tonalité d'alarme :

1. Sélectionnez l'options Tonalité d'alarme à partir du menu des alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de tonalité d'alarme (Élevée, Moyenne, Faible, valeur implicite = Moyenne).

Menu Reglages

Onglet Reglages du menu principal

À partir de n'importequelmode d'affichage,appuyez sur la touche MENU à deux reprises pour acceder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour selectionner I'onglet Reglages.

REMARQUE: Les options varient selon les réglages du système.

Unités de profondeur permet de sélectionner les unités de mesure pour tous les affichages de profondeur.

Réglage des unités de profondeur :

1. Sélectionnez Unités - Profondeur à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage des unités de profondeur (Mêtres [pour les modèles internationaux exclusivement], Pieds, Brasses; valeur implicite = Mêtres [pour les modèles internationaux] ou Pieds [pour les modèles nationaux]).

Unités - Température (pour les modèles internationaux exclusivement)

Unités de température permet de sélectionner les unités de mesure pour tous les affichages de température. Pour les modèles internationaux exclusivement.

Réglage des unités de température :

1. Sélectionnez Unités - Température à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage des unités de température (Celsius, Fahrenheit; valeur implicite = Celsius).

Unités - Distance

Cette fonction permet de selectionner les unités de mesure de tous

les indicateurs de distance. Elle n'apparait dans le menu que si un capteur de température et de vitesse est branché à l'appareil et que la roue a aubes du capteur a bougé au moins une fois.

Réglage des unités de distance :

1. Sélectionnez Unités - Distance à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage des unités de distance (modeles nationaux : Milles terrestres, Milles marins, valeur implicite = Milles terrestres; modeles internationaux : Mêtres/kilomètres, Mêtres/milles marins, Pieds/milles terrestres, Pieds/milles marins, valeur implicite = Mêtres/kilomètres).

Unités - Vitesse

Cette fonction permet de selectionner les unités de mesure de tous

les indicateurs de vitesse. Elle n'apparait dans le menu que si un capteur de température et de vitesse est branché à l'appareil et que la roue à aubes du capteur a bougé au moins une fois.

Modification des unités de vitesse :

1. Sélectionnez Unités - Vitesse à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage des unités de vitesse (km/h [pour les modèles internationaux exclusivement], mi/h, nœuds, valeur implicite = km/h pour les modèles internationaux et mi/h pour les modèles nationaux).

Mode utilisateur

Le mode utilisateur permet de régler le système de menus au mode

Normal ou Avancé. Lorsque le mode est régile à normal (valeur implicite), seules les options de base du menu sont affichées. En mode Avancé, d'autres options de menu sont disponibles.

Modification du mode utiliseateur :

1. Sélectionnez l'options Mode utilisateur à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le mode utilisateur (Normal, Avancé, valeur implicite = Normal).

Langue (pour les modèles internationaux exclusivement)

La fonction Langue permet de selectionner la langue d'affichage des menus. Pour les modetes internationaux exclusivement.

Réglage duchioix de la langue :

1. Sélectionnez l'option Langue à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la langue (valeur implicite = Anglais).

No Yes Cette fonction permiet de remetre le compteur journalier a zero et ne s'affiche que si un capteur de tempereature et de vitesse est branché a l'appareil et que la roue a aubes du capteur a bouge au moins une fois. Le compteur journalier comporte les données suivantes : minuterie pour le temps ecoulé, distance parcourue depuis la derniere reinitialisation et vitesse moyenne.

REMARQUE : Consultez la section traitant de l'onglet Reglages du menu principal - Sélection des indicateurs (en mode utilisateur Avance), pour vous renseigner sur la façon d'afficher les indicateurs journaliers à l'écran.

REMARQUE: La minuterie, la distance parcourue et la vitesse moyenne sont sauvegardées par le détecteur de poissons même lorsque l'appareil est mis hors tension. Les compteurs continueront de cumuler les données jusqu'à ce que le compteur journalier soit remis à zéro.

Remise a zéro du compteur journalier :

1. Sélectionnez l'option Remise à zéro du compteur journalier à partir de l'onglet Réglages du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la remise à zéro.
3. La boîte de dialogue de confirmation s'affiche. Pour remettre le compteur journalier à zéro, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annuler la réinitialisation, appuyez sur la touche de déplacement du curseur de GAUCHE.

Restitution des réglages par défaut

La fonction de Régliages par défaut permet de revenir aux réglages par défaut pour TOUS les réglages de menu. Utilisez cette option de menu avec prudence!

Restitution des réglages par défaut :

1. Sélectionnez l'option Restitution des réglages par défaut à partir de l'onglet Réglages du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la restitution des réglages par défaut.
3. La boîte de dialogue de confirmation s'affiche. Pour restituer les réglages par défaut, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annuler la restitution, appuyez sur la touche de déplacement du curseur de GAUCHE.

Select Readouts

Selection des indicateurs

(mode utilisateur Avancé, exclusivement en mode d'affichage Sonar)

Selection des indicateurs

La fonction de selection des indicateurs permet de régler certains des indicateurs numériques du mode d'affichage Sonar. Cette fonction vous permet deCHOISIR les données qui seront affichées dans chacune des cinq fenêtres fixes réparties autour des bords gauche et inférieur de l'écran dans le mode d'affichage Sonar. Elle permet également de désactiver une fenêtre particulière, qui n'afficherait aucune donnée dans ce cas. La fonction de selection des indicateurs n'est accessible qu'en mode utilisateur Avancé (à partir de l'onglet Réglages du menu principal - Mode utilisateur).

Les fenêtres de données peuvent afficher les indicateurs d'accessoires compatibles comme ceux du capteur de température et de vitesse. Chaque fenêtre de données peut être vide, ou containir l'un des éléments suivants :

Cap
- Navigation
- Position
Vitesse

Mode d'affichage Sonar par défaut

• Température
  Heure et date
• Compteur journalier
  Tension.

Mode d'affichage Sonar adapté

Selection des indicateurs :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis désissez l'options Sélection des indicateurs à partir de l'onglet Rég吕ages du menu principal.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer cette procEDURE.
3. Le sous-menu Sélection des indicateurs s'affichera, énumérant tous les indicateurs. Utilisez les touches de déplacement du curseur vers le HAUT ou vers le BAS afin de sélectionner une position précise pour l'indicateur, puis appuyez sur la touche de GAUCHE ou de DROITE pour désir que celle donnée afficher à cet endroit (Désactivée, Vitesse, Température, Compteur journalier, Tension)

La fonction Compensation de la profondeur permet d'obtenir une lecture de profondeur soit à partir de la surface, soit à partir de la quille. Entrez une mesure verticale positive de la distance entre le transducteur et la ligne de flottaison pour que l'indicateur affiche la profondeur à partir de la ligne de flottaison. Entrez une mesure verticale négative de la distance entre le transducteur et la quille pour que l'indicateur affiche la profondeur à partir de la quille. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Réglage de la compensation de la profondeur :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis choisissez l'options Compensation de la profondeur à partir de l'onglet Reglages du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de compensation de la profondeur (de -10,0 pi à +10,0 pi ou de -3 m à 3 m [pour les modèles internationaux exclusivement], valeur implicé = 0).

Temp. Offset 0.0° -10.0 10.0

Compensation de la température (mode utilisateur Avancé)

La fonction Compensation de la tempéature permet d'ajuster l'indicateur de tempéature du nombre de degrés spécifique. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Réglage de la compensation de la température :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis choisissez l'options Compensation de la température à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de la compensation de la température (de -10,0 à +10,0, valeur implicite = 0).

Speed Calibration 5\20 20

Étalonnage de la vitesse (mode utilisateur Avancé, seulement avec capteur de température et de vitesse)

La fonction Étalonnage de la vitesse permet d'ajuster l'indicateur de vitesse d'un certain pourcentage. Cependant, l'indicateur de vitesse ne s'affiche que si le capteur de température et de vitesse est branché à l'appareil et que la roue à aubes du capteur a bouge au moins une fois alors que l'appareil est en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Réglage de la fonction d'éthalonnage de la vitesse :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis désissez l'options Étalandonnage de la vitesse à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage d'étalonnage de la vitesse (-20 % à +20 %, valeur implicite = 0 %).

La fonction Fuseau hora local permet de selectionner un fuseau hora correspondant à l'heure du récepteur GPS lorsque l'options Heure et date est selectionnée comme indicateur numérique en mode d'affichage Sonar (voir Sélection des indicateurs). Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Reglages du menu principal - Mode utilisateur).

Procedure de modification du fuseau hora local :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis désissez l'options Fuseau horsaire local à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage du fuseau horsaire local (valeur implicite = HNE [TUC - 5] - Heure normale de l'Est)

Daylight Saving Time Off

Heure avancée (mode utilisateur Avancé)

La fonction Heure avancée permet d'ajuster l'affichage de l'heure afin de tener compte de l'heure d'été. Sélectionnez Activé pour ajouter une heures à l'heure locale du fuseau horsaire indiquée. Sélectionnez Déactivé pour laisser l'affichage de l'heure locale selon le fuseau horsaire. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Procedure de modification de la fonction d'heure avancée :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis désissez l'options Heure avancée à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour activer ou désactiver la fonction d'heure avancée. (Activée, Désactivée, valeur implicé = Désactivée)

Position Format dd'mm.mm

Format de la position (mode utilisateur Avancé)

La fonction Format de la position permet de selectionner le format de l'affichage de la latitude et de la longitude. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur).

Procedure de réglage du format de la position :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis désisissez l'options Format de la position à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage du format de la position (dd.ddddd, dd'mm.mmm', ou dd'mm'ss", valeur implicite = dd'mm.mmm')

Format de l'heure

(mode utilisateur Avancé; exclusif aux modèles internationaux)

La fonction Format de l'heure permet de modifier le format utilisé par le système pour afficher l'heure. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur). Exclusif aux modèles internationaux. La fonction Format de l'heure permet de sélectionner le format d'affichage de l'heure en période de 12 ou de 24 heures, lorsque l'option Heure + Date est sélectionnée comme indicateur numérique dans le mode d'affichage Sonar (voir Sélection des indicateurs).

Procedure de réglage du format de l'heure :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis désisissez l'options Format de l'heure à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le format de l'heure (12 heures, 24 heures, valeur implicite = 12 heures)

Format de la date

(mode utilisateur Avance; exclud aux modeles internationaux)

La fonction Format de la date permet de modifier le format utilisé par le système pour afficher la date. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal - Mode utilisateur). Exclusif aux modèles internationaux. La fonction Format de la date permet de sélectionner le format d'affichage de la date lorsque l'options Heure + Date est sélectionnée comme indicateur numérique dans le mode d'affichage Sonar (voir Sélection des indicateurs).

Procedure de réglage du format de la date :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis désisseez l'options Format de la date à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le format de la date (mm/jj/aa, jj.mm.aa ou aa.mm.jj, valeur implicite = mm/jj/aa)

La fonction Sortie NMEA permet d'activer ou de désactiver la sortie NMEA. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Les enoncés NMEA suivants sont des messages de sortie :

DPT-Profondeur

MTW - Température de l'eau

GLL - Latitude et longitude

GGA-Données de position GPS

RMC - Données GNSS spécifiques minimales recommandées

VTG - Route et vitesse-fond

ZDA - Heure et date

Lorsque le bateau navigue, les énoncés NMEA suivants sont également des messages de sortie :

APB - Message B de pilote automatique

BWR - Relevement et distance du point de cheminement

RMB - Information de navigation minimale recommende

Activation et déactivation de la fonction Sortie NMEA :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis désisissez l'options Sortie NMEA à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer ou désactiver la fonction Sortie NMEA (Activée, Déactivée, valeur implicite = Déactivée).

Sonar

La fonction Sonar désactive le sonar et retire les modes d'affichage

Sonar du cycle de rotation des modes d'affichage. (Activée, Désactivée, valeur implicite = Activée).

Procedure d'activation et de déactivation de la fonction Sonar :

1. Sélectionnez l'options Sonar à partir de l'onglet Réglages du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour modifier le réglage d'activation du sonar (Activée, Déactivée, valeur implicite = Activée).

Menu des affichages

Onglet Affichages du menu principal

À partir de n'importequel mode d'affichage,appuyez sur la touche Menu à deux reprises pour acceder aux onglets du menu principal,puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour selectionner l'onglet Affichages.Cet onglet du menu principal vous permit de regler les affichages disponibles de façon a ce quils soient visibles ou non dans le cycle de rotation des affichages. Pour retirer un mode d'affichage du cycle de rotation, il suffit d'en regler l'attribut à " cache ",sinon il demeurera "visible".Les modes d'affichage suivants sont disponibles:

Mode d'affichage Aérien
Mode d'affichage Cartographique
Mode d'affiche Combiné
Mode d'affichage Sonar
Mode d'affichage Zoom du sonar
Mode d'affichage A gros chiffres
- Autotest
Test des accessoires
Mode d'affichage Diagnostic GPS

Pour modifier I'etat de tout affichage :

1. Sélectionnez l'onglet Affichage du menu principal.
2. Utilisez les touches de déplacement du curseur vers le HAUT et vers le BAS pour sélectionner un mode d'affichage.
3. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier l'etat de l'affichage de " cache " à " visible".

Dépannage

Veuillez dire la section suivante avant de communiquer avec le Centre de ressources pour la clientèle de Humminbird. Passez en revue ces lignes directrices de dépannage pour vous aider à résoudre un problème de rendement par vos propres moyens afin d'éviter d'envoyer votre apparéil à un centre de réparation.

Difficulté àmettre le détector de poissons en marche

Si vous ne parvenez pas àmettre votre détector de poissons en marche, consultez la notice d'installation fournie avec l'appareil pour obtenir des détails précis, en vous assurant que :

• le cable d'alimentation est bien branché à la tête de commande du détecteur de poissons;
• les connexions du cable d'alimentation sont ajustées : le fil rouge est branché à la borne positif de la batterie et le fil noir est branché à la borne négative ou à la masse ;
• le fusible est en bon état de fonctionnement ;
• la tension de la batterie au connecteur du cable d'alimentation est d'au moins 10 V.

Corriguez tout problème connu, enlevez aussi la corrosion des bornes et du cablage de la batterie, ou remplacez la batterie si nécessaire.

Mode Simulateur actif malgré la présence d'un transducteur

Un détector de poissons auquel un transducteur en bon état est branché passera automatiquement en mode de fonctionnement Normal. Si, à la mise sous tension, l'appareil passe automatiquement au mode Simulateur, même si vous y avez branché un transducteur, ici signifie que la tête de commande ne détecte pas le transducteur. Effectuez les tâches de dépannage suivantes :

• En vous reportant à la notice d'installation fournie avec le détecteur de poissons, assurez-vous que le cable du transducteur est bien branché à l'appareil. Rebranche-le au besoin, puis allumez le détecteur de poissons à nouveau pour voir si cela a réagli le problème.
• Si le transducteur ne fonctionne pas, remplacez-le si possible par un autre transducteur que vous savez en bon et mettez à nouveau la tête de commande sous tension.
• Vérifiez le cable et le connecteur du transducteur. Remplacez le transducteur si le cable est endommagé ou corréde.

Problèmes d'affichage

Il existe plusieurs conditions ou sources principales d'interférence possibles qui pouraient cause des problèmes avec la qualité de l'information affichée à l'écran de la tête de commande. Consultez le tableau suivant qui désigne certains symptômes de problèmes d'affichage et des solutions possibles à y apporter :

Problème	Cause possible
La tête de commande s'éteint lorsque le bateau se déplace à grande vitesse.	Si la puissance de sortie du moteur de votre bateau n'est pas régulée, il se peut que la tête de commande se protège grâce à un dispositif de protection contre les surtensions. Assurez-vous que la tension d'entrée ne dépasse pas 20 V.
Lorsque le bateau se déplace à grande vitesse, le fond disparait de l'écran, l'image s'évanouit ou est interrompue.	Vous pourriez avoir à ajuster la position du transducteur. Un mélange d'air et d'eau s'écouant autour du transducteur (cavitation) pourrait nuir à l'interprétation des données du sonar. Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur.
L'appareil ne detecte aucun poisson, même si vous savez qu'il y en a sous le bateau, ou les lectures du sonar semblent faibles ou faissées.	Le bruit électricque provenant du moteur du bateau pourrait nuir à la réception du sonar. Voir la section D'étermination des causes d'interfERENCE pour obtenir de plus amples renseignements.
	Si le transducteur est mal positionné (par ex., monté en angle只想 que pointé directement vers le bas) ou s'il existe des interfêrences mécaniques, soit parce que le transducteur est monté à l'intérieur d'une coque trop épaissé pour obtenir une bonne transmission des ondes, soit parce que le lien entre le transducteur et la coque n'est pas hermétique, ou encore si le transducteur est sale, le détecteur pourrait avoir de la peine àtraits les retours de sonar. Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur et assurez-vous que le transducteur est propre.
	Il se pourrait que le signal de transmission soit affecté par une batterie faible.
	Le bruit électricque provenant du moteur du bateau pourrait nuir à la réception du sonar. Voir la section D'étermination des causes d'interfERENCE pour obtenir de plus amples renseignements.

Détermination des causes d'interférence

Le bruit électriche affecte habituèlement les indicateurs très sensibles et l'affichage, qui montre des points noirs lorsque le bateau se déplace à grande vitesse. L'une des sources suivantes ou même plusieurs d'entre elles pourrait causeur du bruit ou des interférences.

Source possible d'interférence	Comment l'isoler
Autres dispositifs électroniques	Fermez tous les dispositifs électriques environnants pour voir si cela résout le problème, puis allumez-les de nouveau, un après l'autre, pour voir si le problème survient de nouveau.
Le moteur du bateau	Pour déterminer si le moteur du bateau est la source du bruit, faites augmenter les révolutions du moteur en restant au point mort et en position stationnaire pour voir si le bruit augmente parallèlement avec les révolutions; si le bruit apparait lorsque vous augmentez les révolutions du moteur, le problème peut provenir des bougies d'allumage, de l'alternateur ou du câblage du tachymètre. Remplacez les bougies d'allumage par des bougies à résistance, installez un filtre pour l'alternateur, ou acheminez les cables du transducteur et d'alimentation de la tête de commande à l'écart du câblage du moteur.
Cavitation causée par l'hélice du bateau	La turbulence créée par l'hélice peut causeur du bruit; assurez-vous que le transducteur est monté au moins 38 cm (15 po) à l'écart de l'hélice et que l'eau s'écoule avec aisance sur la face du transducteur en tout temps.

Accessoires du FishFinder de Humminbird®

Les accessoires vous permettent de personnelier votre système de pêche Humminbird®, de le maintainir à la fine pointe de la technologie et de prendre plus de poissons. Lorsqu'un accessoire est branché à l'appareil, des menus et des indicateurs supplémentaires sont ajoutés automatiquement au système de menus. Voici une liste des accessoires actuellément disponibles et compatibles avec votre système Humminbird®:

Câble de connexion GPS : Achetez le cable de connexion GPS pour brancher un apparéil GPS compatible NMEA*, ou autre apparéil portatif déjà en votre possession, à votre FishFinder.

*NMEA 0183 est une norme de communication de données définie par la National Marine Electronics Association (l'association nationale d'électronique maritime).

N'oubliez pas de visiter notre site Internet www.humminbird.com pour découvert de nouveaux accessoires et accroître les fonctionnalités de votre détecteur de poissons Humminbird®!

REMARQUE : Les accessoires sont vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires en ligne, ou communiquer avec notre Centre de reources pour la clientèle au 1-800-633-1468.

\section*{Caracteristiques}

Portee verticale 330 m (1000 pi)
Puissance de sortie 300 W (val. eff.); 2400 W (crete à crête)
Fréquence de fonctionnement Faisceau simple de 200 kHz
Zone de couverture 20^ à -10 dB pour le faisceau de 200 kHz
Déparation des échos 63,5 mm (2,5 po)
Source d'alimentation 10 à 20 V c.c.
Matrice ACL. Ecran couleur TFT de 320V× 240H
Transducteur XHS-9-20-T
Longueur du cable de transducteur 6 m (20 pi)

REMARQUE: Les caractéristiques et specifications peuvent être modifiées sans préavis.

Voici par quels moyens vous pouvez communiquer avec le Centre de ressources pour la clientèle Humminbird® :

Par téléphone,

du lundi au vendredi, de 8 h à 16 h 30 (heure normale du Centre)

1-800-633-1468

Par courrier électronique

(nous répondons normalement aux courriels en moins de trois jours ouvrables) :

[e-mail]

Adresse d'expédition directe :

Humminbird

Service Department

678 Humminbird Lane

Eufaula, AL 36027 USA

HUMMINBIRD®
