STINGER - Montre de plongée SUUNTO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil STINGER SUUNTO au format PDF.
| Type de produit | Ordinateur de plongée - montre |
| Etancheite | 200 m (20 ATM) |
| Materiau boitier | Acier inoxydable ou titane |
| Verre | Mineral anti-rayures |
| Algorithme decompression | Suunto RGBM (Reduced Gradient Bubble Model) |
| Modes de plongee | Air, Nitrox, Apnee, Profondimetre |
| Reglage O2 Nitrox | 21 % a 50 % |
| Pression partielle O2 | 1,2 a 1,6 bar (reglable) |
| Memoire plongee | 36 heures |
| Intervalle echantillonnage | 2, 4, 10, 20, 30 ou 60 secondes |
| Alarme profondeur max | Reglable de 3 m a 150 m |
| Diametre boitier | 46 mm |
| Epaisseur boitier | 15 mm |
| Eclairage | Electroluminescent automatique |
| Reglage altitude | 0 a 3 000 m |
| Logiciel compatible | Suunto Dive Manager (SDM) |
| Autonomie batterie | 1 a 2 ans (remplacement centre agree) |
| Fonctions montre | Heure, date, alarme, chronometre, 2e fuseau horaire |
FOIRE AUX QUESTIONS - STINGER SUUNTO
Questions des utilisateurs sur STINGER SUUNTO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Montre de plongée au format PDF gratuitement ! Retrouvez votre notice STINGER - SUUNTO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil STINGER de la marque SUUNTO.
MODE D'EMPLOI STINGER SUUNTO
Ordinateurs de plongée
Profondeur courante Profondeur maximale Profondeur moyenne dans le carnet de plongée Alarme de remontée rapide (SLOW)
iconedeinterdictiondevol
Flèches: - Palier de décompression dans la zone plafond - Zone du palier de sécurité obligatoire - Remontée conseillée - Descente impérative
Indicateur analogique: - Vitesse de remontée - Usque de pile
Symbole attention
Température Profondeur maximum Mode Texte Pourcentage d'oxygène en Mode Nitrox Jour de la semaine Heures et minutes du chronomètre
Indicateur de changement de pile
Heure Temps de plongée sans palier Temps d'attente avant déplacement aérien Temps total de remontée Profondeur plafond Temps du palier de sécurité Profondeur et temps du palier de sécurité obligatoire
Indicateur analogique - Indicateur de Mode - Toxicité OLF
Réglage d'altitude
Réglage personnelisé
Indicateur AM/PM
Voyant palier sécurité Alarme palier sécurité
Temps de plongée Compteur de plongées Pression partielle d'oxygène en Mode Nitrox Heure Fuseau horaire Jour, mois Secondes du chrono
Voyant du réveil
Voyant des alarmes
MISES en GARDE
Le texte de ce manuel comporte trois types de mentions spéciales destinées à attirer l'attention du lecteur sur des points importants.
DANGER:
Fait référence à des procédures ou des situations pouvant avoir des conséquences graves voir mortelles.
Attention:
Fait référence à des procédures ou des situations pouvant endommager le produit.
Permet d'insister sur une information importante.
Copyright et MARQUE deposee
Ce manuel d'utilisation est déposé. Tous droits réservés.
Toute représentation, reproduction ou traduction même partielle, par quelque procédé que ce soit effectué sans le consentement écrit de Suunto est illicite.
SUUNTO, STINGER, Oxygen Limit Fraction -OLF- (Toxicité de l'oxygène), SUUNTO Reduced Gradient Bubble Model -RGBM- (modèle de décompression à faible gradient de bulles), Continuous Decompression (décompression continue) et leurs logos sont des marques déposées ou nom de Suunto. Tous droits réservés.
Des brevets ont été déposés ou sont en cours de dépôt pour une ou plusieurs caractéristiques de ce produit.
Le marquage CE indique la conformité avec la directive EMC89/336/EEC de l'Union Européenne. Les instruments de plongée Suunto sont conformes à toutes les directives appropriées de l'Union Européenne.
Le laboratoire FIOH, Laajaniitytie, FIN-01620 Vantaa, Finlande, enregistré sous le N°0430 a procédé à l'examen CE de type des Equipements de Protection Individuelle.
Cet instrument doit être entretenu par un spécialiste conseil tous les deux ans ou après 500 plongées. Voir chapitre 6.
Pr EN 13319
Le Pr EN 13319 - Accessoires de plongée - Profondimètres et instruments de mesure associant profondeur et temps - Exigences de fonctionnement et de sécurité: méthodes d'essai - est un projet de norme européenne concernant les instruments de plongée. La STINGER est conçue en conformité avec ce projet de norme.
ISO 9001
Le système d'assurance qualité de Suunto Oyj est certifié conforme ISO9001 pour toutes les opérations de Suunto Oyj par le Det Norske Veritas (Certificat qualité N° 96-HEL-AQ-220).
Suunto Oyj décline toute responsabilité en cas de recours de tiers suite à un sinistre consécutif à l'utilisation de cet instrument.
Compte tenu des développements en cours, la STINGER est susceptible de modifications sans préavis.
DANGER
LIRE CE MANUEL. Lire attentivement ce manuel d'utilisation dans son intégralité, et en particulier le chapitre 1.1 «MESURES DE SÉCURITÉ». S'assurer de la parfaite compréhension du fonctionnement des affichages, et des limites d'utilisation de l'appareil et s'assurer également qu'ils ont été bien compris. Toute confusion résultant d'une mauvaise compréhension de ce manuel et/ou d'une utilisation incorrecte de l'appareil peut amener le plongeur à commettre des erreurs pouvant entraîner des blessures graves voir mortelles.
DANGER
UTILISATION INTERDITE EN PLONGÉE PROFESSIONNELLE. Les ordinateurs de plongée Suunto sont conçus exclusivement pour la plongée loisir. Les impératifs de la plongée professionnelle soumettent les plongeurs à des profondeurs et à des temps d'immersion susceptibles d'augmenter le risque d'accident de décompression. Par conséquent Suunto recommande expressément de ne pas utiliser l'instrument lors de plongée de type professionnel ou demandant des efforts physiques importants.
DANGER
L'ORDINATEUR DE PLONGEE EST DESTINÉ AUX PLONGEURS EXPÉRIMENTÉS. L'ordinateur de plongée ne peut se substituer à un entrainment insuffistant ou inapproprié. Il peut amener le plongeur à commettre des erreurs pouvant entraîner des blessures graves voire mortelles.
DANGER
AUCUN ORDINATEUR DE PLONGEE, AUCUNE TABLE OU PROCEDURE NE SUPPRIME TOTALEMENT LE RISQUE D'ACCIDENT DE DECOMPRESSION OU DE TOXICITE DE L'OXYGENE. Les conditions physiques d'un même individu peuvent changer de jour en jour. L'ordinateur ne peut prendre en compte les changements physiologiques du plongueur. Par mesure de sécurité, effectuer une visite medicale chez un spécialiste.
DANGER
SUUNTO RECOMMANDE EXPRESSEMENT AUX PLONGEURS LOISIR DE NE PAS DEPASSER 40 M DE PROFONDEUR OU LA PROFONDEUR CALCULEE PAR L'ORDINATEUR AVEC UN % D'O2 ET UN PO2 REGLEE A 1.4 BAR.
DANGER
LES PLONGÉES AVEC PALIERS DE DÉCOMPRESSION NE SONT PAS RECOMMANDEES. VOUS DEVEZ REMONTER ET COMMENCER VOTRE DÉCOMPRESSION DÈS QUE L'APPAREIL AFFICHE UN PALIER DE DÉCOMPRESSION. Dans ce cas, l'appareil affiche le symbole clignant ASC TIME et la flèche est dirigée vers le haut.
DANGER
UTILISEZ DES APPAREILS SUPPLÉMENTAIRES. Assurez-vous d'avoir des instruments d'appoints tels qu'un profondimètre, un manomètre, un timer ou une montre ainsi que des tables de décompression en complément de l'ordinaire de plongée.
DANGER
Contrôlez l'appareil avant la mise à l'eau. Toujours mettre en marche et contrôler l'appareil avant la mise à l'eau pour s'assurer que tous les segments de l'affichage digital s'allument, que la pile est en bon état, que les réglages d'oxygène, d'altitude et personnalisés sont corrects. De même, sortez du mode transfert de données. Le passage automatique en mode plongée ne fonctionne pas depuis le mode transfert de données.
DANGER
AVANT TOUT DEPLACEMENT EN AVION, TOUJOURS CONTROLER LE TEMPS D'ATTENTE AVANT ENVOL INDIQUÉ PAR L'APPAREIL. L'ordinateur passée automatiquement en mode veille 5 minutes après la fin de la plongée. L'affichage s'éteint au bout de 2 heures. Un déplacement aérien ou un voyage en altitude effectué avant la fin du temps d'attente avant envol peut augmenter les risques d'accident de décompression. Voir les recommendations du DAN (Diver's Alert Network) au chapitre 3.6.3 «Attente avant envol». Il ne pourrait jamais y avoir de règle en la matière qui permettra d'éviter les accidents de décompression.
DANGER
EN FONCTIONNEMENT L'ORDINATEUR DE PLONGÉE NE DOIT JAMAIS SERVIR À PLUSIEURS UTILISATEURS. Les informations ne sont valables que pour la personne qui l'a utilisé pendant toute la plongée ou pendant une série complète de plongées. Les profils des plongées doivent être strictement identiques à ceux effectués par le plongeur. Si l'instrument reste en surface pendant une des plongées, il fournira alors des informations qui ne seront plus utilisables pour les plongées suivantes. Aucun ordinateur ne peut prendre en compte des plongées qu'il n'a pas effectuées. Par conséquent, pour une première immersion avec l'instrument, il ne faut pas avoir plongé au cours des 4 derniers jours sous peine d'engendrer une erreur de calcul.
DANGER
NE JAMAIS UTILISER UNE Bouteille DE NITROX SANS AVOIR PERSONNELLEMENT ANALYSE LE CONTENU ET ENTRE LE POURCENTAGE D'OXYGENE EXACT DANS L'ORDINATEUR DE PLONGEE. Si le contenu de la bouteille n'est pas analysé ou si l'ordinateur n'est pas reglé sur le % d'oxygène approprié, les paramétres disponibles par l'instrument seront inexacts.
DANGER
L'ORDINATEUR N'ACCEPTE QUE DES VALEURS ENTIERES DE POURCENTAGE D'OXYGENE. NE PAS ARRONDIR LES POURCENTAGES À LA VALEUR SUPÉRIEURE. Par exemple, pour un mélange à 31,8 % d'oxygène, entrez 31 %. Arrondir à la valeur supérieure conduirait à considérer un pourcentage d'azote inférieur à la réalité, à fausser le calcul de décompression. Pour introduire intentionnellement une marge de sécurité supplémentaire, utiliser le réglage personnel ou jour sur le contrôle de l'exposition à l'oxygène en CHOISSANT une valeur de PO inférieure.
DANGER!
Bien choisir le réglage d'altitude. Pour plonger à des altitudes supérieures à 300 m, besoin le réglage d'altitude approprié pour que l'ordinateur puisse calculer l'état de saturation correctement. L'ordinateur n'est pas créé pour des altitudes supérieures à 3000 m. Une erreur dans le choix du réglage d'altitude fausse l'ensemble des paramètres.
DANGER
BIEN CHOISIR LE RÉGLAGE PERSONNALISÉ. Il est recommandé d'utiliser cette fonction à chaque fois qu'il existe des facteurs susceptibles d'augmenter le risque d'accident de décompression. Une erreur dans le réglage personnalisé fausse l'ensemble des paramètres.
DANGER
La pratique de l'apnée (Freediving) après une plongée bouteille n'est pas recommandée. Il est recommandé de ne pas pratiquer l'apnée pendant plus de deux heures et de ne pas dépasser 5m de profondeur après une plongée bouteille. Suunto vous recommande de suivre une formation à l'apnée afin d'en maîtriser les techniques et les risques physiologiques. L'ordinateur de plongée ne peut se substituer à un entraînement insuffisant ou inapproprié, il peut amener le plongeur à commettre des erreurs pouvant entraîner des blessures graves voire mortelles.
Le mode Apnée (Free Mode) passe automatiquement en mode profondimètre quand le temps de l'immersion dépasse 5 min. Si la Stinger est en mode profondimètre, il n'est pas possible de la passer en utilisation ordinaire air ou ordinateur nitrox avant 48 heures. Ceci ne s'applique pas avec le Mode Apnée et les modes Air ou Nitrox.
Vous pouvez passer du mode Air à Nitrox quand vous le souhaitez. Le changement Nitrox à Air doit se faire à la fin du décompte du temps d'attente avant envol.
TABLE des matières
1.1 Mesures de sécurité 13
1.1.1 Remontée d'urgence 14 1.1.2 Limites de l'ordinateur de plongée 14 1.1.3 Nitrox 15 1.1.4 Apnée 15
2. PRESENTATION 17
2.1 FONCTIONS 17 2.2 BOUTONS POUSSOIR 17 2.3 CONTACTS HUMIDES 18 2.4 MODE MONTRE (TIME) 19
2.4.1 Affichage montre 20 2.4.2 Chronomètre 21
3. La stinger en plongee 23
3.1 AVANT LA MISE À L'EAU 24
3.1.1 Mise en marche et vérifications 24 3.1.2 Indicateur de niveau de pile et alarme de changement de pile 26 3.1.3 Fonctions définissables par l'utilisateur et alarmes 28
3.1.3.1 Réglage de l'alarme réveil 29 3.1.3.1 Réglage des alarmes de plongée 29
3.1.4 Marqueur de profil 29
3.2 Plongee bouteille 30
3.2.1 Plongée à l'air 30
3.2.1.1 Planning (PLAN) 30 3.2.1.2 Réglage de l'affichage en Mode Air 32 3.2.1.3 Information de base 32 3.2.1.4 Palier de sécurité 34 3.2.1.4.1 Palier de sécurité de principe 35 3.2.1.4.2 Palier de sécurité obligatoire 35 3.2.1.5 Indicateur de vitesse de remontée 37 3.2.1.6 Plongées avec paliers de décompression 39
3.2.2 Plongée au Nitrox 45
3.2.2.1 Avant la plongée 45 3.2.2.2 Réglage de l'affichage en Mode Nitrox 46 3.2.2.3 Affichages oxygène 47 3.2.2.4 Indicateur de toxicité OLF 48
3.2.3 En surface 49
3.2.3.1 Intervalle surface après une plongée Air/Nitrox 49 3.2.3.2 Symbole de mise en garde du plongeur 51 3.2.3.3 Numérotation des plongées 51 3.2.3.4Prendre l'avion après la plongee 52
3.2.4 Plongée en altitude et réglages personnalisés 53
3.2.4.1 Réglage d'altitude 53 3.2.4.2 Réglages personalisés 55
3.2.5 Situations d'erreur 57
3.3 UTILISATION APNEE/PROFONDIMETRE 58
3.3.1 Avant la plongée en mode Apnée/Profondimètre 58 3.3.2 Réglage de l'affichage Apnée/Profondimètre 60 3.3.3 Apnée 60 3.3.3.1 Historique de la journée d'apnée 61 3.3.4 Mode profundimètre 62 3.3.5 Intervalle surface après une plongée Air/Nitrox 63
3.4 ALARMES VISUELLES ET SONORES 65
Félicitations - et merci - d'avoir besoin de la montre ordinaire STINGER de SUUNTO. La STINGER fournit des informations complètes et reste fidèle à la tradition Suunto. La STINGER intègre de nouvelles fonctions mais également des caractéristiques déjà éprouvées que l'on ne trouve pas sur d'autres ordinateurs de plongée. Les boutons-pouvoir permettent d'accéder à un grand nombre de fonctions. L'affichage de l'écran peut être optimisé en fonction du mode de plongée besoin. Cette montre ordinaire, compacte et très élaborée a été conçue pour vous assurer de nombreuses années de bons et loyaux services.

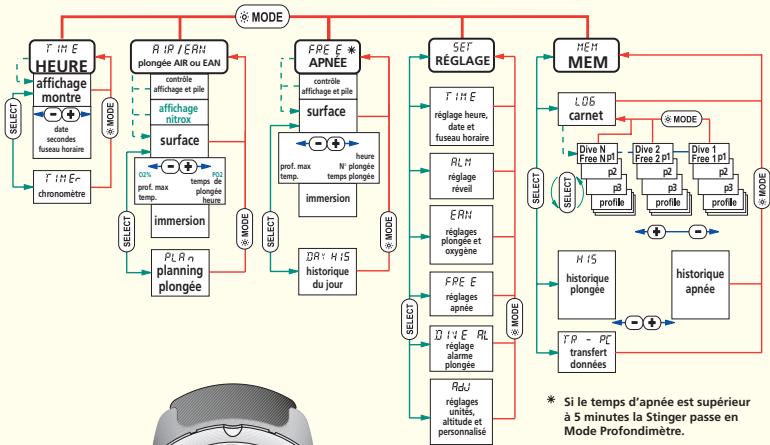

Choix des MODES de fonctionnement MONTRE et ordinateur
Les différentes options d'utilisation de la STINGER sont sélectionnées par les boutons-poussoir.
Les différents réglages et la configuration incluent :
- Choix du mode de fonctionnement - Air / Nitrox / Apnée / Profondimètre
- Alarme de profondeur maximale
- Alarme du temps de plongée Pourcentage d'oxygène (mode Nitrox uniquement)
- PO₂ maximum (mode Nitrox uniquement) Réglage de l'altitude Réglage personnelisé Choix de l'unité - Métrique / Impérial Heure, date, alarme journalière, chronomètre, fuseau horaire Paramétrage de l'affichage
La décompression continue SELON le modèle RGBM de SUUNTO
La STINGER utilise le modèle à faible gradient de bulles (RGBM) de Suunto, il considère à la fois l'azote à l'état dissout et à l'état gazeux circulant dans le sang et les tissus du plongeur. C'est une évolution significative des modèles conventionnels de Haldane qui n'intègrent pas l'azote à l'état gazeux. Il s'adapte à des profils et des situations de plongée variées et procure au plongeur une marge de sécurité accrue.
Afin de répondre aux problèmes des facteurs aggravants lors des accidents de décompression, un palier de sécurité obligatoire a été introduit. Un palier de sécurité de principe, sous forme d'un décompte de temps, est également disponible. L'association des différentes notions de paliers de décompression dépend des paramètres de la plongée.
Pour en savoir plus, lisez le chapitre 7.2 sur le modèle à faible-gradient de bulles de ce manuel.
1.1. Mesures de sécurité
Ne tentez pas d'utiliser l'ordinateur de plongée sans avoir lu ce manuel dans son intégralité, y compris tous les avertissements. Assurez-vous d'avoir bien compris le fonctionnement, l'affichage et les limites de fonctionnement de l'appareil. Pour toute question concernant le manuel ou l'instrument lui-même, contactez votre spécialiste-conseil Suunto avant toute plongée.
N'oubliez jamais que CHAQUE PLONGEUR EST RESPONSABLE DE SA PROPRE SÉCURITÉ.
Utilisé correctement, un ordinateur de plongée est un instrument incomparable et extraordinaire, aidant le plongeur formé et certifié à programmer et à réaliser des plongées loisir. IL NE REMPLACE PAS UNE FORMATION DÉLIVRÉE PAR UN ORGANISME HABILITÉ, ni la connaissance des principes de décompression.
La plongée avec des mélanges suloxygénés (Nitrox) expose le plongeur à des risques différents de ceux associés à la plongée à l'air. Ces risques ne sont pas simples et nécessitent de recevoir une formation appropriée afin de les comprendre et de les éviter. Ils peuvent avoir des conséquences graves voire mortelles.
Ne tentez pas de plonger avec un mélange gazeux différent de l'air respirable sans avoir fait une formation spécifique délivrée par un organisme reconnu et habilité.
1.1.1. Remontée d'urgence
Dans l'éventualité, peu probable, où l'instrument tomberait en panne durant la plongée, suivez la procédure de remontée enseignée pendant votre formation ou:
PREMIÈREMENT: Gardez votre calme et remontez rapidement à une profondeur supérieure à 18m
DEUXIÉMEMENT: Vers 18m, ralentissez et remontez jusqu'à une profondeur comprise entre 6 et 3m à la vitesse de 10m / min.
TROISIÉMEMENT: Restez à cette profondeur aussi longtemps que votre autonomie en air vous le permet. Ne replongez pas pendant au moins 24 heures.
1.1.2. Limites de l'ordinateur de plongee
Bien que l'ordinateur de plongée exploite les technologies et les recherches les plus récentes en matière de décompression, vous devez comprendre qu'il n'en reste pas moins qu'un calculateur incapable d'intégrer les problèmes physiologiques réels d'un plongeur. Toutes les procédures de décompression connues à ce jour, y compris les tables de l'U. S. Navy, sont basées sur des modèles mathématiques théoriques utilisés comme base de travail pour réduire le risque d'accidents de décompression.
1.1.3. NITROX
Du fait de la réduction du pourcentage d'azote dans le mélange de gaz respiré, la plongée au nitrox permet de réduire le risque d'accident de décompression.
Par contre, cette réduction du taux d'azote est contrebalancée par une augmentation du pourcentage d'oxygène. Elle expose le plongeur au risque de la toxicité de l'oxygène (hyperoxie) qui n'est généralement pas pris en considération lors de plongée à l'air. De façon à maîtriser ce risque, l'ordinateur de plongée contrôle la durée et l'intensité de l'exposition à l'oxygène et donne au plongeur les informations lui permettant de gérer sa plongée de telle sorte que cette exposition à l'oxygène s'effectue dans les limites de sécurité raisonnables.
En dehors des risques physiologiques, les mélanges suroxygénés représentent des risques techniques lors de leurs manipulations. Une concentration élevée en oxygène présente des risques d'incendie ou d'explosion. Il est conseillé de consulter le fabricant de votre équipement pour vous assurer de sa compatibilité avec ce type de mélange.
1.1.4. APNEE
L'apnée, et plus particulièrement l'apnée combinée à la plongée bouteille, peut composer des risques qui sont peu connus et sur lesquels peu de recherches ont été effectuées.
Toute personne pratiquant l'apnée est en danger et peut être victime d'une syncope causée par le manque d'oxygène.
Toute apnée engendre une sur-saturation en azote du sang et des tissus. Compte tenu des temps d'apnée en profondeur, cette sur-saturation est généralement peu significative.

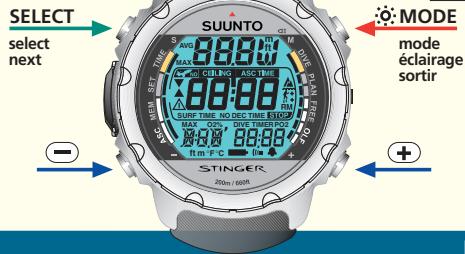

Fig. 2.1. Les boutons poussoir de la Stinger.
Cependant, même si l'on considère que les efforts fournis en apnée sont minimes, il y a un risque de pratiquer la plongée bouteille après l'apné. Toutefois, la chose n'est pas sure et peut augmenter de manière significative les risques d'accidents de décompression. LA PRATIQUE DE L'APNÉE APRES CELLE DE LA PLONGÉE BOUTEILLE N'EST PAS RECOMMANDÉE. Durant les 2 heures qui suivant vosplongée, vous devez évier de faire des apnées et ce, même à moins de 5 mètres.
Suunto vous recommande également de suivre une formation adaptée afin de maîtriser les techniques et les risques liés à la pratique de l'apnée. L'ordinateur de plongée ne peut se substituer à un entraînement insuffisant ou inapproprié, il peut amener le plongeur à commettre des erreurs pouvant entraîner des blessures graves voire mortelles.
2.1. Fonctions
La montre ordinateur de plongée intégrée Stinger est un instrument de plongée multi-fonctions et une montre de sport qui combinent les différents modes de fonctionnement d'une montre et d'un ordinateur. Vous pouvez sélectionner dans la fonction ordinateur de plongée l'utilisation Air (AIR), Nitrox (EAN), Apnée et profundimètre (FREE). Les modes Air, Nitrox et apnée peuvent être désactivés (réglés sur OFF), la Stinger devient alors une montre de sport qui peut être utilisée sur terre comme sur l'eau.
2.2. Boutons poussoir
L'ordinaire de plongée Stinger est contrôlé par 4 boutons poussoir (Voir Fig. 2.1).
Appuyez sur m (mode) pour:
Passer d'un mode à l'autre. Sortir d'un sous-mode et revenir à un mode. - Activer l'éclairage electroluminescent, maintenir le bouton pendant plus de deux secondes en surface et une seconde sous l'eau. - Valider des réglages dans le mode réglage.
Appuyez sur s (mode) pour:
- Sélectionner un sous-mode.
- Sélectionner un segment dans le mode réglage.
- Sélectionner un affichage dans le mode carnet de plongée.
- Sélectionner le mode planning depuis le mode surface.
- Marquer d'un repère un point particulier du profil d'une plongée et pour activer le temps en mode profondimètre.
Appuyez sur + ou - pour :
- Visualiser la date, les secondes ou le fuseau horaire dans le mode montre. Augmenter les valeurs dans le mode réglage.
- Diminuer les valeurs dans le mode réglage.
- Contrôler le chronomètre, voir chapitre 2.4.2.
- Sélectionner une plongée dans le mode carnet de plongée.
• + pour la plongée suivante. - pour la plongée précédente.
2.3. Contact HUMIDE
Le contact humide est placé sur la droite du boîtier (Fig. 2.2). Lorsqu'il est immergé, la conductivité de l'eau met le contact humide en liaison avec le boîtier et le mode surface ou plongée s'active automatiquement.
Le fonctionnement automatique peut être perturbé si le contact humide n'est pas parfaitement propre. Il est, par conséquent, primordial de veiller à sa propreté. Il peut être nettoyé avec de l'eau douce et une brosse à poils nylon (ex: Brosse à dents).
NOTE: La présence d'eau ou d'humidité autour du contact humide peut activer la mise en marche automatique. Cela peut se produire en se lavant les mains ou
avec la transpiration. Si le contact est activé en mode montre, la mention ACW s'affiche (Fig. 2.3) et reste visible tant que le contact humide n'est pas désactivé ou que la Stinger passe en mode plongée. Pour préserver l'autonomie de la pile, il faut désactiver le contact humide en le nettoyant ou en le séchant avec un chiffon doux.
2.4. Mode MONTRE (TIME)
La Stinger affiche l'heure et la date et possède également un chronomètre, un réveil et un fuseau horaire. Les fonctions date et chronomètre sont accessibles depuis le mode heures. Ce mode est indiqué par la mention TIME et l'indicateur de mode (Fig. 2.4). L'heure, le fuseau horaire, la date et le réveil sont réglés dans le mode réglage (Voir chapitre 4).

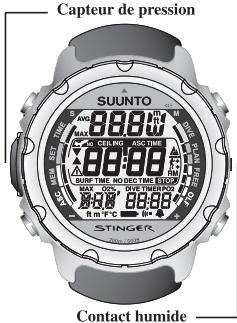

Fig. 2.2. Contact humide et capteur de pression.
Fig. 2.3. L'abréviation ACW indique que le contact est actif.
Fig. 2.4. Le Mode Time (hour) est indiqué par la mention TIME et l'indicateur de mode.
Fig. 2.5. Affichage en mode Time
a) la date b) les secondes c) le fuseau horaire
2.4.1. Affichage MONTRE
L'affichage montre est le premier affichage de la Stinger (Fig. 2.5). Lorsque le mode montre est sélectionné depuis un autre mode, l'affichage de la fonction montre s'affiche pendant 2 secondes si aucun bouton n'est sollicité.
Dans les autres modes (à l'exception du mode plongée et chronomètre), si aucun bouton n'est manipulé pendant 5 minutes, la Stinger bipe et repasse en mode montre automatique.
La date (a), les secondes (b) ou le fuseau horaire (c) sont affichés en bas à droite de l'écran. Le choix s'effectue en appuyant sur le bouton + ou -. Lorsque l'affichage montre est à nouveau sélectionné, l'affichage de l'heure réapparaît dans la configuration dans laquelle il était. La mention TIMER clignote lorsque le chronomètre est en marche.
L'éclairage de l'écran s'active lorsque le bouton M est maintenu en position pendant 2 secondes.
Pour régler l'heure et la date, reportez-vous au chapitre 4.1 «Réglage de l'heure, de la date et du fuseau horaire.»
Lorsque vous plongez, la date et l'heure sont enregistrées dans la mémoire carnet de plongée. Pensez à vérifier que ces paramètres sont régés correctement, en particulier au cours d'un voyage avec changement de fuseau horaire.
2.4.2. Chronométrage (TIMER)
La fonction chronomètre est accessible en appuyant sur le bouton et ce depuis le mode montre. La mention TIMER s'affiche sur la partie gauche de l'écran et vous indique que vous avez sélectionné la fonction chronomètre (Fig. 2.6).
La fonction chronomètre de la Stinger vous permet de mesurer des temps simples, des temps intermédiaires et le temps de deux coureurs. Sa capacité d'affichage est de 9 heures, 59 minutes et 59,9 secondes (Fig. 2.7). Quand cette capacité est dépassée, le Stinger émet un bip sonore et repasse automatiquement en affichage montre.
Fig. 2.6. La fonction chronomètre est indiquée par la mention TIMER et l'indicateur de mode.
Fig. 2.7. En fonction chronomètre, affichage de l'heure, des minutes et des secondes.
Le chronométrage des temps simples, des temps intermédiaires et des temps de deux couleurs s'effectue à l'aide des boutons + et - de la façon suivante:
La fonction chronomètre s'arrête en plongée et lors du transfert de données vers un PC. Toutefois, il est possible d'utiliser le chronomètre en plongée à la condition de désactiver les modes Air/EAN et apnée (réglage sur off, voir chapitre 3.2). Il y a un chronomètre séparé (temps de plongée) qui peut être utilisé lorsque vous plongez en mode Apnée/Profondimètre (Voir chapitre 3.3).
3. La stinger en plongee
Afin de vous familiariser avec les différents menus des modes de fonctionnement, Suunto vous recommande d'utiliser le guide rapide de la Stinger fourni avec le produit et les instructions des chapitres suivants.
Ce chapitre comprend les instructions concernant l'utilisation de l'instrument et l'interprétation de ses affichages. Vous découvrirez comme il est facile à utiliser. Les illustrations montrent seulement les informations relatives à la phase de la plongée concernée.
Le chapitre 3.1 «Avant la mise à l'eau» contient les informations relatives aux principaux modes de fonctionnement. Le chapitre 3.2 contient les informations pour les plongées Air et Nitrox et le chapitre 3.3 contient les informations pour l'apnée et la fonction profundimètre.
Fig. 3.1. Mode Plongée sélectionne.
Fig. 3.2. Mise en marche I. Tous les segments s'affichent.
Fig. 3.3. Mise en marche II. Indicateur de niveau de pile.
Avant la mise à l'eau
L'instrument peut être mis en marche en appuyant sur le bouton M ou il passe automatiquement en mode b) plongée ou apnée, en fonction de vos réglages lorsqu'il est immergé à une profondeur supérieure à 0.5m
Le mode plongée choisi est indiqué par la mention Air, Nitrox ou Free Apnée) dans la partie gauche de l'écran (Fig. 3.1). Lorsque le mode plongée est activé, tous les éléments numériques et graphiques de l'affichage apparaissent (Fig. 3.2). Quelques secondes plus tard, l'indicateur de niveau de pile s'affiche, l'écran s'allume et l'alarme sonore retentit (Fig. 3.3). L'affichage du mode choisi confirme que la mise en marche a réussi (Fig. 3.4).
Effectuez alors les vérifications suivantes:
La Stinger fonctionne selon le mode souhaité et l'affichage est complet. L'indicateur de changement de pile n'est pas allumé.
- L'instrument affiche les bonnes unités de mesure (métrique ou impérial).
- La température et la profondeur affichées sont correctes (0.0m). L'alarme sonore fonctionne.
- Les réglages d'altitude et personnalisés sont corrects.
Si l'appareil est réglé pour une utilisation NITROX, assurez-vous que:
- Le pourcentage d'oxygène est réglé sur la valeur mesurée de celui du mélange contenu dans la bouteille.
- Le réglage de pression partielle d'oxygène est correct.
La Stinger est alors prête à plonger.
NOTE: Le temps d'intervalle surface ne se déclenche pas avant la première plongée.
Fig. 3.4. Mise en marche III. Affichage Mode Surfac e affiche la profondeur maxi et l'heure.
Fig. 3.5 Mise en marche IV, Mode apnée/profondimètr , l'heure ou le nombre d'missions.
Après la plongée ou quand l'appareil n'effectue aucune immersion après son passage en mode plongée ou si aucun bouton n'est manipulé, l'écran revient automatiquement à l'affichage montre au bout de 5 minutes afin de préserver la pile. Cependant, l'ordinateur continue de fonctionner jusqu'à ce qu'il ait calculé que tout l'azote résiduel a été éliminé. Cela peut prendre jusqu'à 100 heures comme décrit dans le chapitre 7.1 «Principes de fonctionnement». Toutefois Suunto vous recommande de toujours repasser manuellement en mode plongée avant de se mettre à l'eau afin de vérifier les réglages, l'état de la pile, le planning, etc.
3.1.2. Indicateur de niveau de PILE et ALARME de changement de PILE
L'indicateur de niveau de pile dispose d'un indicateur graphique concu pour informer l'utilisateur de l'imminence de la nécessite de replacer la pile.
L'indicateur de niveau de pile apparait toujours lors du passage en Mode Plongée. Pendant le diagnostic de la pile, l'éclairage électroluminescent s'allume. Les différents niveaux sont disponibles dans le tableau ci-dessous et les illustrations montrent les affichages correspondants.
TABLEAU 3.1 INDICATEUR DE NIVEAU DE PILE
| Affichage | Signification | Figure 3.3. |
| BAT + 4 segments + OK | Normal, pile neuve | a) |
| BAT + 3 segments | Normal, la pile faiblit ou la température est basse.Changement de pile recommendé en cas d'aggravation de la température ou en prévision d'un voyage plongée. | b) |
| LOWBAT + 2 segments + Voyant pile | La pile est faible, changement de pile recommends.Le voyant pile est allumé.L'éclairage de fonctionne plus. | c) |
| LOWBAT + 1 segment + QUIT + voyant pile | Changez la pile !Retour à l'affichage montre.Mode plongée et toutes les fonctions déactivées. | d) |
La température ou une oxydation interne affecte le voltage de la pile. Si l'ordinaire reste inutilisé longtemps, le voyant de niveau de pile peut s'afficher même si la pile est encore en bon état. Ce voyant peut également apparaître lorsque la température est très basse et ce, même si la pile a une capacité suffisante à température normale. Dans tous ces cas, refaites un contrôle du niveau de pile.
Fig. 3.6. Alarme de pile. Le symbole en forme de pile indique que la pile est trop faible et qu'il est recommandé de la remplacer. Fig. 3.7. Marquage activé. Le repère est placé sur un point du profil de la plongée en appuyant sur le bouton S. Le symbole attention s'affiche au moment où vous appuyez.
Après le contrôle du niveau de pile, le symbole du changement de pile est affiché sous la forme d'une pile (Fig. 3.6).
Si cet indicateur apparait en Mode Surface ou si l'affichage est faible et peu visible, la pile n'est plus assez puissante pour faire fonctionner l'appareil et il est recommandé de la remplacer.
NOTE! Pour des raisons de sécurité, l'éclairage de l'écran ne fonctionne plus quand le symbole en forme de pile est affiché.
3.1.3. Fonctions définissables par l'utilisateur et alarmes
La Stinger comporte plusieurs des fonctions définissables, des alarmes de profondeur et de temps que vous pouvez régler selon vos préférences. Par exemple, la Stinger possède un système breveté de pré-réglage de la partie basse de l'écran définissable par l'utilisateur.
Les affichages peuvent être réglés dans le mode surface. Si ils ne sont pas actifs, il faut entrer dans le mode plongée. Le pré-réglage reste activé tant qu'un nouveau mode n'est pas besoin. L'écran de pré-réglage sera celui par défaut en mode plongée. Les autres affichages sont accessibles en appuyant sur le bouton +/-. Après 5 secondes, l'affichage revient automatiquement à l'écran par défaut.
3.1.3.1. Réglage du réveil
Le réglage s'effectue dans le mode réglage. Pour plus d'informations, voir le chapitre 4.2.
3.1.3.2. Réglage des alarmes de plongée
Les alarmes (temps de plongée et profondeur maxi) se règlent depuis le mode réglage. Pour plus d'informations voir le chapitre 4.5.
3.1.4. Marqueur de PROFIL
Pendant l'immersion, vous avez la possibilité de marquer d'un repère un ou plusieurs points du profil de plongée. Le ou les points seront signalés par le clignotement du symbole attention (Fig. 3.7) lors du défilément du profil sur l'écran de l'instrument. Ils seront également repérés après le transfert des données sur un PC avec le logiciel Dive Manager de Suunto. Pour marquer d'un repère le profil, appuyez sur le bouton S. Le symbole attention s'affiche pour confirmer le marquage du point. Lorsque le bouton S est sollicité en mode profundimètre, le chronomètre est remis à zéro.
3.2.1.1. Planning (PLAN)
Depuis le Mode Surface, appuyez sur le bouton S pour accéder au planning de plongée. Après avoir affiché le mot PLAN (Fig. 3.8), l'écran donne le temps de plongée sans palier de décompression pour une profondeur de 9m. En appuyant sur le bouton +, l'instrument calcule et affiche les temps de plongée sans palier de décompression pour les profondeurs suivantes par incrément de 3m et ce, jusqu'à 45m. En appuyant sur le bouton -, la profondeur inférieure s'affiche.
Pour quitter le Mode Planning, appuyez sur le bouton M OU S.
NOTE! Le Mode Planning n'est pas accessible quand l'instrument est en Mode Erreur (Error Mode). Voir le chapitre 3.2.5.
Des réglages d'altitude et personnalisés ont pour effet de raccourcir les temps de plongée sans palier. Les temps correspondant aux réglages d'altitude et personnalisés figurent dans les tableaux 7.1 et 7.2.
S'il y a des plongées antérieures, le Mode Planning prend en compte:
Le taux d'azote résiduel calculé. - Toutes les informations des 4 derniers jours de plongée. La toxicité de l'oxygène (en Mode Nitrox).
Les temps de plongée sans palier de décompression donnés aux différentes profondeurs sont alors plus courts que ceux autorisés pour une première plongée.
Numerotation des plongees dans le mode plongee
Si plusieurs plongées sont effectuées alors que le décompte du temps d'arrêt ne donnant un déplacement aérien n'est pas achevé, elles sont alors considérées comme plongées successives et sont regroupées dans une même série.
Quand l'intervalle surface est inférieur à 5 minutes, les deux immersions sont considérées comme une seule et même plongée. Le nombre de la plongée ne change pas lors de la deuxième immersion, et le temps total de plongée reprend là où il s'était arrêté (voir chapitre 3.2.3.3).
Fig. 3.8. Mode Planning. Le planning est signalé par l'abréviation PLAN et l'indicateur de fonction.
Fig. 3.9. Mode Planning. Le temps de plongée sans palier de décompression à 30.0m est de 18 minutes en mode A0/P1.
Fig. 3.10. La plongée commence. Le temps de plongée sans palier est supérieur à 199 min.
Fig. 3.11. Affichage en plongée. La profondeur est de 19.3m, le temps de plongée sans palier est de 23 minutes en mode A0/P1. La profondeur maximum de la plongée est de 19.8m et le temps d'immersion est de 16 minutes. Les affichages alternés donnant la/temporature et l'heure.
3.2.1.2. Réglage de l'affichage en mode air
L'ordinaire de plongée reste en affichage surface tant que la profondeur est inférieure à 1.20m. Dès que la profondeur est supérieure à 1.20m, il passe automatiquement en Mode Plongée (Fig. 3.10).
Pendant une plongée sans palier de décompression, l'écran affiche les paramètres suivants:
La profondeur courante - Le réglage d'altitude sur le côté droit de la fenêtre centrale avec les symboles de vagues et de montagnes (A0, A1 ou A2, voir tableau 3.3). Le réglage personnalisé sur le côté droit de la fenêtre centrale avec le symbole du plongeur et les signes + (P0, P1 ou P2, voir tableau 3.4). Le temps de plongée sans palier NO DEC TIME en minutes dans la fenêtre centrale et sur l'indicateur analogique de couleurs à gauche de l'écran. Il est calculé en fonction
de cinq facteurs énumérés au chapitre 7.1 «principes de fonctionnement».
- La profondeur maximale atteinte en mètres (ou en feet) marquée avec l'indication MAX, ou la température en C^0 ou F^0 en bas à gauche.
- Le temps d'immersion en minutes avec l'indication DIVE TIME ou l'heure dans l'angle inférieur droit de l'écran.
3.2.1.3. Informations de BASE
L'ordinaire passe en mode surface dès que la profondeur est inférieure à 1.2m. Au-delà, l'appareil passe automatiquement en mode plongée (Fig. 3.10).
Lors d'une plongée sans palier, les informations suivantes sont affichées :
La profondeur courante - Les réglages d'altitude à droite de la fenêtre centrale à l'aide des symboles en forme de montagne (A0, A1, ou A2) (voir tableau 3.3) - Les réglages personnalisés à droite de la fenêtre centrale à l'aide du symbole en forme de plongeur et les signes + (P0, P1 ou P2) (voir tableau 3.4). - Le temps de plongée sans palier en minute au milieu de la fenêtre centrale avec la mention NO DEC TIME. Il est calculé à l'aide de 5 facteurs décrits au chapitre 7.1 Principes de fonctionnement. - La profondeur maximum atteinte durant la plongée, exprimée en mètre et accompagnée de la mention MAX ou la température en bas à gauche. - Le temps de plongée en minute avec la mention DIVE TIME ou l'heure avec la mention TIME en bas à droite.
Fig.3.12. Palier de sécurité recommandé.
Fig.3.13. Palier de sécurité obligatoire. Vous êtes informé que vous devrez réaliser un palier de sécurité obligatoire entre la profondeur plafond et plancher.
3.2.1.4. PALIER de sécurité
Les paliers de sécurité ou de principe sont considérés par la plupart comme étant «une procédure de fin de plongée bénéfique» et font partie intégrante des procédures de nombreuses tables de plongée. Ces paliers de principe sont efficaces de manière à réduire les facteurs aggravants des accidents de décompression, la taille des micro-bulles, à maîtriser sa vitesse de remontée et à s'orienter avant de faire surface.
La Stinger peut afficher deux types de paliers de sécurité : un palier de sécurité recommandé et un palier de sécurité obligatoire.
Les paliers de sécurité sont indiqués de la façon suivante:
Le symbole STOP dans la zone de 3 à 6 m = Le décompte du temps démarre quand la profondeur de 10 m est dépassée. - Le symbole STOP et la mention CEILING dans la zone de 3 à 6 m = Un palier de sécurité obligatoire. - Le symbole STOP au-delà de 6m = Palier de sécurité obligatoire.
3.2.1.4.1. PALIER de sécurité recommandé
Pour toute plongée effectuée à plus de 10m, l'appareil, en fin de plongée, démarre un compte à rebours de 3 minutes pour effectuer un palier de prïnce entre 6 et 3 m de profondeur. L'appareil affiche alors la mention STOP et le temps du compte à rebours est visible dans la fenêtre centrale en lieu et place du temps de plongée sans palier (Fig. 3.12).
Le palier de sécurité recommandé, comme son nom l'indique, est recommandé. S'il n'est pas effectué, il n'y a pas de majoration supplémentaire pour les plongées suivantes.
3.2.1.4.2. PALIER de sécurité obligatoire
Lorsque la vitesse de remontée excède 12 mètres/minute de manière momentanée ou qu'elle est continuellement supérieure à 10 mètres/minute, l'augmentation de la taille des micro-bulles est supérieure à celle prévue par le modèle de calcul utilisé. Le modèle RGBM de Suunto, de manière à corriger cette situation anormale, impose alors un palier de sécurité obligatoire. Le temps du palier de sécurité obligatoire dépend de la gravité du dépassement de la vitesse de remontée préconisée.
Dans ce cas, le symbole STOP s'affiche et, lorsque vous atteignez la zone de profondeur comprise entre 6 et 3 m, la mention CEILING (plafond) ainsi que la profondeur et la durée du palier de sécurité calculée apparaissent. Vous devez alors attendre la fin du palier de sécurité obligatoire pour faire surface (Fig. 3.13).
Le palier de sécurité obligatoire comprend toujours le palier de sécurité recommandé de trois minutes. La durée totale du palier de sécurité obligatoire dépend de la gravité du dépassement de la vitesse de remontée.
Fig. 3.14. Palier de sécurité obligatoire non respecté. La flèche vers le bas et l'alarme sonore vous informant qu'il faut redescendre à la profondeur indiquée par la mention CEILING.
Si un palier de sécurité obligatoire est affiché, vous ne devez pas remonter au-dessus de la profondeur de 3 m qui est la profondeur plafond (CEILING) de ce palier. Dans le cas contraire, une flèche pointant vers le bas apparait et l'alarme sonore émet un «BIP» continu (Fig. 3.14). Vous devez immédiatement redescendre à la profondeur du palier de sécurité obligatoire. Si vous corrigez rapidement cette violation de la procédure de décompression, elle n'aura pas d'effet sur le calcul de désaturation.
Si vous persistez à ne pas respecter le palier de sécurité obligatoire, le calcul de l'état de sur-saturation est modifié en conséquence et l'ordinateur réduit les temps de plongée sans palier de décompression de la plongée suivante. Il est alors recommandé de prolonger votre intervalle de surface précédant la plongée suivante.
3.2.1.5. Indicateur de vitesse de remontee
La vitesse de remontée est indiquée graphiquement sur le côté gauche de l'écran de la façon suivante :
TABLEAU 3.2 INDICATEUR DE VITESSE DE REMONTÉE
| Indicateur | Vitesse | Exemple Fig. |
| Aucun segment | moins de 4m/min | 3.10 |
| Un segment | de 4 à 6 m/min | 3.11 |
| Deux segments | de 6 à 8 m/min | 3.12 |
| Trois segments | de 8 à 10 m/min | 3.13 |
| Quatre segments | de 10 à 12 m/min | 3.14 |
| Quatre segments + segment SLOW + profondeur clignotante + signal STOP + alarme sonore | plus 12m/min ou au-dessus de 10 m/min | 3.15 |
Lorsque la vitesse de remontée est supérieure à la vitesse autorisée, la mention SLOW et le signal STOP apparaissent, signifiant ainsi que la vitesse de remontée est supérieure au maximum autorisé ou qu'elle a été dépassée de façon continue.
Fig. 3.15. Indicateur de vitesse de remontée. Mention SLOW clignotante et 4 segments affichés : la vitesse de remontée est supérieure à 10m/min. Il faut ralentir. Le signal STOP signifie que vous devrez effectuer un palier de sécurité obligatoire lorsque la profondeur sera de 6m.
À chaque fois que la mention SLOW et que le signal STOP apparaissent (Fig. 3.15), vous devez immédiatement ralentir. Lorsque vous atteignez une profondeur comprise entre 6 et 3m, le signal STOP apparaît et la mention CEILING vous informe que vous devez réaliser un palier de sécurité obligatoire. Attendez que l'alarme disparaisse (Fig. 3.13). Vous ne devez pas remonter au-dessus de 3m lorsque l'appareil vous demande d'effectuer un palier de sécurité obligatoire à 3m.
NE JAMAIS Depasser la vitesse de remontee
Une vitesse de remontée rapide augmente le risque d'accident. Respectez toujours les paliers de sécurité obligatoire et recommandé si la vitesse de remontée a été dépassée. Si vous ne respectez pas le palier de sécurité obligatoire, vous serez pénalisé pour la plongée suivante.
3.2.1.6. Plongee avec paliers de décompression
Quand le temps de plongée sans palier NO DEC TIME est écoulé, la plongée devient alors une plongée avec des paliers de décompression, vous devrez faire un ou plusieurs arrêts avant de pouvoir faire surface. Sur l'affichage la mention NO DEC TIME est remplacée par CEILING et la mention ASC TIME accompagnée d'une flèche pointant vers le haut apparait (Fig. 3.17).
Si vous dépassez les limites d'une plongée sans palier de décompression, l'ordinateur vous donne alors toutes les informations de décompression indispensables à votre remontée. L'appareil continue de prendre en compte les paramètres indispensables au calcul des plongées successives.
Plutôt que d'utiliser des profondeurs fixes, la Stinger permet d'effectuer les paliers de décompression dans une plage de profondeurs (décompression continue).
Zone plafond Plage de décompression Fig. 3.16. Plafond, zone plafond, plancher et plage de décompression.
La mention ASCTIME indique le temps total de remontée. Il comprend:
- Le temps nécessaire pour atteindre la profondeur plafond à la vitesse de 10m / min
- le temps à passer à la profondeur plafond. La profondeur plafond est la profondeur la plus faible à laquelle vous pouvez effectuer votre palier,
- le temps du palier de sécurité obligatoire si nécessaire, les trois minutes du palier de sécurité recommandé,
- le temps nécessaire pour faire surface après avoir réalisé le(s) palier(s).
DANGER
Le temps total de remontée augmente si vous:
- remontez à une vitesse inférieure à 10m / min
- effectuez les paliers à une profondeur supérieure à la profondeur plafond.
Ces situations accroissent la quantité d'air nécessaire pour rejoindre la surface.
Profondeur plafond, ZONE plafond, plancher, et PLAGE de décompression
Lorsque vous effectuez des plongées avec paliers de décompression, il est indispensable de maîtriser parfaitement les notions de profondeur plancher, plafond et de plage de décompression (Fig. 3.16) :
- La profondeur plafond est la profondeur la plus faible à laquelle vous pouvez remonter lorsque vous devez effectuer des paliers de décompression. C'est à cette profondeur ou plus bas que vous devez effectuer vos paliers de décompression.
- La zone plafond est la zone de décompression optimale. C'est une zone allant de la profondeur plafond minimum à 1.8m en dessous.
- La profondeur plancher est la profondeur la plus grande à laquelle vous pouvez effectuer votre palier sans que le temps du palier augmente. Le temps du palier de décompression commence lorsque vous avez franchi cette profondeur.
- La plage de décompression est la zone comprise entre la profondeur plancher et la profondeur plafond. C'est dans cette zone que s'effectue la décompression. Cependant, il est important de noter que plus vous êtes proche de la profondeur plancher plus le temps de palier sera long.
Les profondeurs plafond et plancher dépendent de votre profil de plongée. Au début du passage en Mode Décompression, la profondeur plafond sera faible, mais si vous restez en profondeur, la profondeur plafond augmentera ainsi que le temps total de remontée. Les profondeurs plafond et plancher peuvent évoluer pendant la décompression.
Fig. 3.17. Plongée avec paliers de décompression en-dessous de la profondeur plancher. La flèche pointant vers le haut, la mention clignotante ASC TIME et l'alarme sonore vous recommandent de remonter. La durée totale de remontée minimum incluant le palier de sécurité est de 7min. La profondeur plafond est de 3m.
Fig. 3.18. Plongée avec paliers de décompression au-dessus de la profondeur plancher. La flèche a disparu et la mention ASC TIME ne clignote plus. Vous êtes dans la zone de décompression.
Il se peut que les conditions de mer ne soient pas bonnes, et qu’il soit alors délicat de se maintenir à une profondeur constante près de la surface. Dans ce cas, il est plus pratique et confortable de faire ces paliers en-dessous de la profondeur plafond pour éviter d’être entraîné au-dessus. Suunto vous recommande d’effectuer vos paliers à une profondeur de 4m, même si la profondeur plafond est inférieure.
NOTE! Les temps de palier seront plus longs et la consommation en air plus importante lorsque la décompression est effectuée en-dessous de la profondeur plafond.
DANGER
NE REMONTEZ JAMAIS AU-DESSUS DE LA PROFONDEUR PLAFOND. Vous ne devez pas remonter au-dessus de la profondeur plafond lorsque vous effectuez vos paliers. Pour éviter cela, il est recommandé de se tenir légèrement en-dessous.
Affichage en-dessous de la profondeur plancher
La mention clignotante ASC TIME et la flèche pointant vers le haut (Fig. 3.17) vous indiquent que vous vous situez en-dessous de la profondeur plancher. Vous devez remonter immédiatement. La profondeur plafond est affichée à gauche de l'écran et le temps total de remontée minimum sur le côté droit de la fenêtre centrale.
Affichage au-dessus de la profondeur plancher
Lorsque vous êtes au-dessus de la profondeur plancher, la mention ASC TIME cesse de clignoter et la flèche pointant vers le haut disparaît (Fig. 3.18). La décompression commence mais de manière très lente, c'est pourquoi vous nevez continuer à remonter.
Affichage dans la ZONE plafond
Lorsque vous avez atteint la zone plafond, deux flèches dirigeées l'une vers l'autre apparaissent (Fig. 3.19). Vous ne devez pas remonter au-dessus de cette zone de profondeur.
Fig. 3.19. Plongée avec paliers de décompression dans la zone de décompression. Les deux flèches se font face. Vous êtes dans la zone de décompression optimum à 3.5m et la durée totale de remontée minimum est de 5 minutes.
Fig. 3.20. Plongée avec paliers de décompression, au-dessus de la profondeur plafond. La flèche vers le bas et la mention Er apparaisent. L'alarme sonore se déclenche également. Vous devez immédiatement redescendre (dans les 3 minutes) à la profondeur plafond ou plus bas.
Pendant les paliers de décompression, la durée totale de remontée ASC TIME revient progressivement vers zéro. Dès que la profondeur plafond diminue, vous pouvez rejoindre la nouvelle profondeur. Vous ne pouvez faire surface que lorsque la durée totale de remontée est à zéro, que les mentions STOP et ASC TIME sont remplacées par NO DEC TIME et que l'indication CEILING a disparu. Cela signifie également que vous avez effectué le palier de sécurité recommandé.
Affichage au-dessus de la profondeur plafond
Si durant vos paliers, vous remontez au-dessus de la profondeur plafond, une flèche pointant vers le bas apparait et l'alarme sonore émet un BIP continu (Fig. 3.20). De plus, la mention Er (Erreur) s'affiche pour vous rappeler que vous n'avez que trois minutes pour corriger la situation. Il faut immédiatement redescendre à la profondeur plafond ou plus bas.
Si vous persistez, l'ordinateur passe alors en Mode Erreur Permanent. Dans ce mode, seules les fonctions profondimètre et chronomètre d'immersion restent utilisables. Dans ce cas, aucune autre plongée ne doit être effectuée dans les 48 heures (voir chapitre 3.2.5).
3.2.2.1. Avant la plongee
Cet ordinateur peut être utilisé pour la plongée à l'air respirable uniquement (Mode Air) ou pour la plongée au nitrox (Mode Nitrox).
Une fois réglé pour une utilisation Nitrox, le pourcentage d'oxygène du mélange contenu dans la bouteille doit être entré dans l'appareil afin qu'il puisse calculer et fournir des informations correctes sur les sur-saturations en azote et en oxygène. L'instrument adapte alors ses calculs de son modèle mathématique en fonction du pourcentage (O_2%) et de la pression partielle (PO_2) d'oxygène (Fig. 3.21). Les calculs basés sur l'utilisation du nitrox donnent des temps de plongée sans palier de décompression plus longs et des profondeurs maximales autorisées plus faibles.
Réglage par défaut
En utilisation nitrox, le réglage par défaut du pourcentage d'oxygène est réglé pour de l'air (21% O_2). Il conserve cette valeur jusqu'à ce que le pourcentage d'oxygène soit modifié (22% à 50%).
Si une plongée est effectuée avant un retard de 2 heures, la Stinger conservera la même valeur jusqu'à la fin des plongées. Le pourcentage d'oxygène rentré manuellement n'est conservé que pendant 2 heures. Si l'appareil n'est pas utilisé après cette période, il repasse automatiquement sur le réglage air (21%)
Le réglage par défaut de la pression partielle d'oxygène (PO_2) est de 1.4 bar, mais elle peut être réglée de 1.2 à 1.6 bar.
Fig. 3.21. Affichage nitrox. La profondeur maximale calculée en fonction du % O_2 (21%) et de la PO_2 (1.4 bar) est de 54.1m.
Fig. 3.22. Plongée en Mode EAN. Le % O_2 est réglé à 32%
3.2.2.2. Réglage de l'affichage en mode NITROX
Lorsque vous entrez dans le Mode EAN, le pourcentage et la pression partielle d'oxygène sont toujours les valeurs par défaut et apparaisent dans le bas de l'écran.
En appuyant sur le bouton-, l'ordinateur affiche en bas à gauche (Fig. 3.22):
Le pourcentage par défaut d'oxygène La profondeur maximum autorisée La température
En appuyant sur le bouton +, l'ordinateur vous affiche en bas à gauche (Fig. 3.23):
La pression partielle par défaut d'oxygène. Le temps de plongée. L'heure.
3.2.2.3. Affichage oxygene
Si l'instrument est réglé pour une utilisation Nitrox, l'écran affiche le mot NITROX ainsi que l'abréviation de tous les paramètres oxygène lors de la mise en route. En Mode Planning l'affichage nitrox indique (Fig. 3.21):
Le pourcentage d'oxygène avec la mention O_2% en bas à gauche. - La valeur de pression partielle avec la mention PO_2 en bas à droite. - La profondeur maximum autorisée en fonction du pourcentage d'oxygène entre et de la limite de pression partielle choisie. - Le niveau de toxicité résultat de l'exposition à l'oxygène sur l'indicateur analogique OLF placé sur la droite de l'écran (à la place du CBT, temps de plongée écoulé).
En Mode Plongée, le pourcentage d'oxygène est repéré par la mention O_2% et le niveau de toxicité OLF est marqué par l'indicateur analogue (Fig. 3.23). En plongée, la pression partielle d'oxygène représentée par la mention PO_2 apparaît si elle est sélectionnée ou si la pression partielle est supérieure à 1.4 bar ou à la valeur choisie (Fig. 3.23).
Fig. 3.23. Affichage de la pression partielle et de l'indicateur OLF. Une alarme sonore retentit et le dernier segment de l'indicateur clignote lorsque la valeur OLF a atteint 80%. Lorsque la valeur OLF atteint 100% tous les segments clignotent. Si la valeur OTU est supérieure à celle du CNS, le dernier premier segment clignote.
3.2.2.4. Indicateur analogique de toxicite OLF
Lorsqu'il est en utilisation nitrox, en plus du calcul de sur-saturation en azote, l'instrument surveille le niveau de toxicité de l'oxygène. Ces deux fonctions sont totalement indépendantes.
L'appareil calcule séparément la toxicité liée au Système Nerveux Central (SNC ou CNS en anglais) et la toxicité pulmonaire à l'oxygène, mesurée par l'Oxygen Tolerance Unit (OTU - unité de tolérance générale à l'oxygène). Chaque rapport est gradué afin que la limite d'exposition autorisée pour chacune des mesures corresponde à 100%.
Le rapport de l'OLF compte 11 segments représentant chacun 10%. L'indicateur analogique OLF indique la valeur la plus critique des deux. Lorsque la valeur de l'OTU est supérieure ou égale à la valeur du CNS, le segment inférieur clignote. Le calcul de toxicité de l'oxygène est effectué en fonction des facteurs énumérés dans le chapitre 7.3 «exposition à l'oxygène».
3.2.3.1. Intervalle surface apres une plongee air/ NITROX
Toute remontée à des profondeurs inférieures à 1.2m entraîne le changement de l'affichage Mode Plongée par l'affichage du Mode Surface. Les informations suivantes (Fig. 3.24 et 3.25) :
La profondeur maximum en mètres La profondeur instantanée en mètres Le temps d'intervalle surface en heures et minutes Le temps de désaturation en heures et minutes L'interdiction de déplacement aérien indiquée par le symbole en forme d'avion Le réglage d'altitude Le réglage personnel Levoyant attention indiquant qu'il faut prolonger l'intervalle surface - Le signal STOP durant 5 minutes, si le palier de sécurité obligatoire n'a pas été respecté - La mention ASC TIME (Mode Erreur) dans la fenêtre centrale (Fig. 3.26) si la profondeur plafond a été dépassée
Fig.3.24. Affichage en surface. Vous avez fait surface après une immersion de 18 minutes à la profondeur maximale de 20.0m. La profondeur instantanée est de 0.0m et le temps d'intervalle surface de 0. Le voyant en forme d'avion vous indique l'interdiction de vol et le voyant attention que vous devez prolonger votre intervalle surface.
Fig.3.25. Intervalle surface. Écran alternatif indiquant le temps d'attente avant un déplacement aérien.
Ou dans la partie basse de l'écran en fonction de la configuration :
Le temps total d'immersion de la plongée en minutes avec la mention DIVE TIME L'heure avec la mention TIME - la pression partielle d'oxygène avec la mention PO_2 (si l'appareil est en mode Nitrox) - La profondeur maximum avec la mention MAX La température exprimée en ^ C ou en ^ Le pourcentage d'oxygène avec la mention O_2% (si l'appareil est en mode Nitrox)
Si l'appareil est en mode Nitrox, le niveau de toxicité resulting de l'exposition à l'oxygène est visible sur l'indicateur analogique OLF placé sur le côté droit de l'écran.
3.2.3.2. Symbole de mise en GARDE du plongeur
Ce symbole est un avertissement pour augmenter le temps d'intervalle surface. Certaines conditions de plongée, en particulier les plongées successives répétées sur plusieurs jours avec des intervalles surfaces courts, augmentent les risques d'accident de décompression. Lorsque ceci est détecté et en complément de l'adaptation de l'algorithme, ce symbole apparaît.
Numérotation des plongées
L'instrument numérote les plongées par série. Une série est une suite de plongées successives, c'est-à-dire effectuées alors que le temps d'attente avant un déplacement aérien n'est pas entièrement écoulé. Dans chaque série, les plongées sont numérotées individuellement. La première plongée de la série est repérée par DIVE 1, la seconde par DIVE 2, la troisième par DIVE 3, etc.
Si une nouvelle plongée est effectuée avec un intervalle surface inférieur à 5 minutes, l'ordinateur la considère comme n'était qu'une seule plongée. L'affichage Mode Plongée réapparaît, le numéro de la plongée reste inchangé et le temps d'immersion
Fig. 3.26. Affichage surface après le non-respect d'une procédure de décompression. La mention ASC TIME indique que la profondeur plafond a été dépassée pendant plus de trois minutes. Vous ne devez plus plonger pendant au moins 48 heures.
Total DIVE TIME report d'où il s'était arrêté. Toute plongée effectuée après un intervalle surface de 5 minutes est une plongée successive. Le compteur de plongée affiché en Mode Planning passe alors au chiffre suivant.
3.2.3.4. Prendre l'avion apres la plongee
L'attente avant un déplacement aérien apparait dans la fenêtre centrale à côté du symbole en forme d'avion. Tout voyage en avion ou excursion en altitude sont à proscrire tant que ce temps n'est pas écoulé.
L'attente avant un déplacement aérien est toujours égale à au moins 12 heures ou égale au temps de dé-saturation si celui-ci dépasse 12 heures.
En Mode Erreur et en utilise profondimètre (GAUGE), le temps d'attente ne donnant deplacement aérien est de 48 heures.
L'organisation américaine de secours aux plongeurs DAN (Dive Alert Network) recommande de suivre les règles suivantes:
- Respectez un intervalle de 12 heures minimum avant un déplacement sur des lignes commerciales avec une pressurisation correspondant à 2400m d'altitude afin d'éviter toute apparition de symptôme d'accident de décompression.
- Si vous avez effectué des plongées multiples sur plusieurs jours ou effectué des plongées avec des paliers de décompression, vous devez respecter un intervalle surface supplémentaire de 12 heures. En outre, L'Undersea and Hyperbaric Medical Society (UHMS) propose qu'un plongeur utilisant un mélange d'air standard et ne étant pas de symptôme d'accident de décompression attende 24 heures pour prendre
un avion dont la pression cabine correspond à 2400m d'altitude. Cette règle admet 2 exceptions:
- Si le plongeur a totalisé moins de 2 heures d'immersion pendant les dernières 4 8 heures, l'attente recommandée avant un déplacement aérien est de 12 heures.
- Après chaque plongée ayant nécessité un palier de décompression, l'attente recommandée avant un déplacement aérien doit être d'au moins 24 heures et si possible de 48 heures.
- Suunto recommande de n'effectuer aucun déplacement aérien tant que les informations données par l'ordinateur et les limites conseillées par le DAN et l'UHMS ne le permettent pas.
3.2.4. Plongee en altitude et réglages personnalisés
L'instrument peut être réglé à la fois pour des plongées en altitude et pour augmenter la marge de sécurité du mode mathématique d'absorption de l'azote.
3.2.4.1. Réglage d'altitude
Pour régler correctement l'appareil en fonction de l'altitude, vous devez sélectionner le bon Mode Altitude en vous reportant au tableau 3.3. L'ordinateur de plongée adapte alors le modèle mathématique en fonction de la zone d'altitude sélectionnée pour donner des temps de plongée sans palier plus courts (voir chapitre 7.1, tableau 7.1 et 7.2).
TABLEAU 3.3. ZONES D'ALTITUDE
| Mode altitude | symbole affchéé | Zone d'altitude |
| A0 | 0 - 300 m | |
| A1 | 300 à 1500 m | |
| A2 | 1500 à 3000 m |
Le réglage d'altitude sélectionné est indiqué par l'affichage de voyants en forme de montagne (A0 = vagues, A1 = une montagne, A2 = deux montagnes). Le réglage de l'altitude est décrit en début au chapitre 4.6.
Une excursion en altitude peut provoquer une modification de l'équilibre de la pression d'azote dissout dans le corps. Il est recommandé d'attendre trois heures avant de s'immerger pour permettre au corps de s'adapter au changement de pression.
3.2.4.2. Réglages personnalisés
Des facteurs personnels influant sur les accidents de décompression peuvent être pris en considération et introduits dans le modèle mathématique. Ces facteurs qui prédisposent aux accidents de décompression varient d'un plongeur à l'autre et peuvent aussi varier d'un jour à l'autre pour un même plongeur. Le réglage personnalisé à trois niveaux permet de disposer de paramètres plus sévères.
Les facteurs qui tendent à accroître les accidents de décompression sont, entre autres :
Le froid - température de l'eau inférieure à 20°C - Une condition physique en-dessous de la moyenne. La fatigue La déshydratation - Des accidents antérieurs Le stress L'obésité
Le réglage personnalisé est indiqué par un symbole en forme de plongeur et de signes + (P0 = le plongeur, P1 = le plongeur et +, P2 = le plongeur et ++). Le réglage personnalisé est décrit en détail au chapitre «Réglage d'altitude et réglage personnalisé.»
Cette caractéristique doit être exploitée pour introduire intentionnellement un facteur de sécurité en fonction des préférences personnelles en choisissant le réglage convenable à l'aide du tableau 3.4. Si les conditions sont idéales, rester sur le réglage par défaut, le mode P0. Si les conditions sont plus difficiles, sélectionner le mode P1, voire le P2. Les temps de plongée sans palier sont réduits en conséquence (voir au chapitre 7.1, tableau 7.1 et 7.2).
TABLEEAU 3.4. RÉGLAGES PERSONNALISÉS
| Mode personalisé | Symbole affché | Conditions | Niveau de sécurité |
| P0 | Idéales | Courbe d'origine | |
| P1 | Quelques facteurs de risque | Courbes de plus en plus sévères | |
| P2 | Plusieurs facteurs de risque |
3.2.5. Situations d'erreur
L'ordinateur dispose d'alarmes destinées à faire réagir l'utilisateur dans certaines situations qui, si elles étaient négligées, pourraient augmenter le risque d'accident de décompression. Si vous ne tenez pas compte de ces avertissements, l'appareil entre en Mode Erreur pour vous indiquer que le risque d'accident de décompression a considérablement augmenté. Si l'appareil est utilisé avec bon sens et si son fonctionnement est bien assimilé, il est peu probable qu'il se mette en Mode Erreur.
Le passage en mode erreur est dû le plus souvent à une décompression incomplète, quand vous restez au-dessus de la profondeur plafond plus de trois minutes. Durant ces trois minutes, l'abréviation Er est affichée et l'alarme sonore retentit. Au-delà, l'ordinateur entre en Mode Erreur Permanent. L'appareil continue de fonctionner normalement si vous redescendez en-dessous de la profondeur plafond avant la fin des trois minutes.
Une fois en Mode Erreur, l'instrument n'affiche plus que l'abréviation Er au centre de la fenêtre. Il n'affichera plus le temps de remontée ou la durée du palier. Par contre, tous les affichages fonctionnent pour vous permettre de remonter. Vous nevez alors remonter immédiatement à une profondeur comprise entre 6 et 3 m et y séjourner jusqu'à ce que l'autonomie impose de faire surface.
Une fois en surface, abstenez-vous de plonger durant 48 heures au moins. Tant que l'ordinateur est en Mode Erreur Permanent, la mention ASC TIME est affichée dans la fenêtre centrale et le Mode Planning n'est plus accessible.
3.3.1. Avant la plongee en mode apnee/profondimetre
Si l'appareil est réglé en Mode Apnée/Profondimètre il peut être utilisé pour la pratique de l'apnée ou pour des plongées de type «tech» nécessitant des mélanges gazeux particuliers. Une fois formé à la pratique de l'apnée ou à la plongée “tech”, et, si vous utilisez régulièrement l'appareil en Mode Apnée/Profondimètre il est préférable de désactiver le Mode Air/Nitrox afin de conserver l'appareil en Mode Apnée/Profondimètre (Voir chapitre 4.3).
Le réglage par défaut de l'intervalle d'échantillonnage pour la mémoire de profil en Mode Apnée/Profondimètre est de 4 secondes. En Mode Réglage Apnée/Profondimètre l'intervalle peut être réglé à 2, 10, 20, 30 ou 60 secondes (Voir chapitre 4.3). Il est préférable d'utiliser des intervalles d'échantillonnage courts pour l'apnée et plus longs pour la plongée (10 à 60 s). Des intervalles courts prennent plus de place en mémoire. Si la valeur d'échantillonnage est de 10 s, le maximum de temps de plongée en mémoire est de 200 minutes.
Le temps de plongée affiché au milieu de l'écran peut être remplacé par le chronomètre. Lorsque cette option est, la fenêtre centrale de l'affichage ne peut pas revenir à l'affichage du temps de plongée durant l'immersion. L'utilisation de la fonction chronomètre n'altère pas les autres temps d'immersion qui peuvent être pré-sélectionnés ou appelés par l'utilisateur durant le paramétrage de l'affichage.
NOTE: Le nombre d'heures de plongée disponibles dépend de la valeur d'échantillonnage. Un appareil réglé pour enregistrer toutes les 4 secondes remplit sa capacité mémoire plus vite qu'un même appareil réglé à 30 s. Le nombre d'heures disponibles dépend aussi de la durée de chaque plongée. Peu de longues plongées permettent un nombre d'heures important de temps de plongée, au contraire de nombreuses plongées même courtes prennent plus de place.
NOTE: Le temps de plongée affiché dans le carnet de plongée/mémoire de profil est toujours plus court ou égal au temps de plongée affiché durant l'intervalle surface, et ce en fonction de la valeur d'échantillonnage.
Si l'appareil est réglé en Mode Apnée/Profondimètre, la mention FREE est affichée (Fig. 3.27).
Fig. 3.27. Mode Apnée/Profondimètre.
Fig. 3.28. Affichage en surface / Affichage alternatif.
Fig. 3.29. Apnée. La profondeur courante est de 6.1m, le temps de plongée est de 1.03 minutes et c'est la première immersion.
3.3.2. Réglage de l'affichage en mode apnée/profondimètre
En appuyant sur le bouton -, l'ordinateur vous affiche (Fig. 3.28):
La profondeur maxi, ou la température.
En appuyant sur le bouton +, l'ordinateur vous affiche (Fig. 3.28):
Le temps de plongée ou, l'heure ou, le numéro de la plongée.
3.3.3. APNEE
En Mode Apnée/Profondimètre la profondeur courante est always affichée. La profondeur maxi et la température ou le temps de plongée, l'heure et le nombre de la plongée sont visibles sur les écrans alternatifs.
En complément de l'affichage du temps de plongée dans l'angle inférieur droit, le temps d'apnée en minutes et secondes est affiché au milieu de la fenêtre centrale (Fig. 3.29). En appuyant sur le bouton S vous marquez le profil avec un repère.
3.3.3.1. Historique de la journée d'apnée
À n'importe quel moment en Mode Surface, il est possible d'accéder à l'historique de la journée en appuyant sur le bouton S. Après avoir affiché la mention DAY HIS et l'indicateur de fonction, l'écran affiche:
Le nombre total d'apnées, - l'apnée la plus longue en minutes et secondes dans la fenêtre centrale et la profondeur maximale atteinte dans la journée.
L'histoire de la journée d'apnée peut être effacée en appuyant sur le bouton M ou le bouton S.
Fig. 3.30. Historique de la journée.
Fig. 3.31. Affichage de l'historique de la journée.
Fig. 3.32. Affichage surface après une apnée. La fenêtre centrale affiche le temps d'intervalle surface. Fig. 3.33. Affichage alterné après une apnée. La fenêtre centrale affiche le temps d'immersion la plus récente.
3.3.4. Mode profondimètre
Dès que le temps de plongée est supérieur à 5 minutes, le Mode Apnée passe automatiquement en Mode Profondimètre. En plus de l'affichage visible en Mode Apnée, l'indicateur de vitesse de remontée est actif.
En Mode Apnée/Profondimètre, le temps de plongée dans la fenêtre centrale peut également être utilisé comme un chronomètre automatique. Si le bouton S est manipulé pendant la plongée:
- Un marqueur de profil est placé dans la mémoire de profil.
- Le temps de plongée affiché dans la fenêtre centrale est stoppé, remis à zéro et repart.
NOTE : Si vous faites une plongée en Mode Profondimètre, il n'est pas possible de changer de Mode pendant 48 heures.
3.3.5. Intervalle surface apres une plongee apnee/profondimetre
Toute remontée à des profondeurs inférieures à 1.2m entraîne le changement de l'affichage Plongée par l'affichage du Mode Surface comportant les informations suivantes (Fig. 3.32 et 3.34):
La profondeur maximum en mètres de la dernière plongée La profondeur instantanée en mètres Le temps d'intervalle surface en heures et minutes,
Après une apnée:
Le temps de plongée de la dernière apnée en minutes et secondes dans la fenêtre centrale (Fig. 3.33).
Fig. 3.34. Affichage surface après une utilisation en profundimetre. La fenêtre centrale affiche le temps d'intervalle surface. Fig. 3.35. Affichage alternatif après une utilisation profondimetre. La fenêtre centrale affiche le temps d'attente avant un déplacement aérien.
Après une plongée en mode profondiméture:
- Le temps d'attente avant un déplacement aérien est affiché à côté du symbole en forme d'avion (Fig. 3.35).
- L'alarme d'interdiction de vol est signalée par le symbole en forme d'avion.
Ou dans la partie basse de l'écran en fonction des sélections :
Le temps de la dernière plongée avec la mention DIVE TIME. L'heure avec la mention TIME. Le numéro de la plongée avec la mention DIVE. La profondeur maxi avec la mention MAX. La température avec le symbole °C ou F°
NOTE: Après une utilisation en Mode Profondimètre, le temps d'attente avant un déplacement aérien est always de 48 heures.
NOTE: La numérotation des plongées en Mode Apnée/Profondimètre est différente de celle du Mode Air/Nitrox. Elle est basée sur des immersions successives sur une journée. Le nombre de plongées est remis à zéro à minuit.
L'ordinateur dispose d'alarmes visuelles et sonores pour avertir de la proximité de certaines limites ou pour confirmer le réglage des alarmes programmables.
Un «BIP» court retentit quand:
L'ordinateur repasse automatiquement en Mode Montre.
Trois «BIP» à 2 secondes d'intervalle retentissent et l'écran s'éclaire pendant 5 secondes quand:
- La plongée va nécessiter des paliers de décompression. La flèche orientée vers le haut et la mention clignotante ASC TIME apparaissent.
Une série continue de «BIP» et l'écran s'éclaire pendant 5 secondes quand:
- La vitesse de remontée maximum de 10m / min est dépassée. La mention SLOW et le signal STOP apparaissent (Fig. 3.15).
- La profondeur plafond du palier de sécurité obligatoire est dépassée. Une flèche pointant vers le bas apparait (Fig. 3.14).
- La profondeur plafond est dépassée. L'abréviation Er s'affiche ainsi qu'une flèche pointant vers le bas. Vous devez immédiatement redescendre à la profondeur plafond ou en dessous. Sinon l'appareil passera en Mode Erreur permanent au bout de trois minutes (Fig. 3.20).
L'instrument dispose d'alarmes que vous pouvez programmer. Vous pouvez régler des alarmes sur une profondeur maximum, un temps d'immersion et une heure. Les alarmes se déclencheront quand:
La profondeur programmée est atteinte
- Série continue de «BIP» pendant 24 secondes ou jusqu'à ce qu'un bouton soit sollicité.
- La profondeur maximum clignote tant que la profondeur courante est supérieure à celle programmée.
Le temps d'immersion programmé est écoulé
- Série continue de «BIP» pendant 24 secondes ou jusqu'à ce qu'un bouton soit sollicité.
- Le temps d'immersion clignote pendant une minute si aucun bouton n'est sollicité.
L'heure réglée pour l'alarme est atteinte
- L'heure s'affiche
- Série de «BIP» pendant 24 secondes ou jusqu'à ce qu'un bouton soit sollicité.
- L'heure clignote pendant une minute si aucun bouton n'est sollicité.
Trois double «BIP» retentissent et l'écran s'éclaire pendant 5 secondes quand:
- L'indicateur analogique OLF atteint 80%. Les segments dépassant la limite des 80% clignotent (Fig. 3.23). L'indicateur analogique OLF au moins 100%. Tous les segments clignotent.
Le clignotement des segments dépassant 80% s'arrête lorsque l'indicateur OLF ne montre plus d'accumulation. La PO_2 est alors inférieure à 0.5 bar.
Une série de «BIP» retentit pendant 3 minutes et l'écran s'éclaire pendant 5 secondes quand:
- La pression partielle d'oxygène est dépassée. La profondeur courante est alors remplacée par la valeur clignotante de la PO_2 choisie. Vous devez immédiatement et impérativement remonter à la profondeur autorisée par la pression partielle d'oxygène (Fig. 3.23).
DANGER
LORSQUE L'ALARME D'EXPOSITION À L'OXYGÉNE SIGNALE QUE LA PROFONDEUR MAXIMUM AUTORISEE ESTATTEINTE, VOUS DEVEZ IMPÉRATIVEMENT REMONTER JUSQU'A CE QUE L'ALARME CESSE DE CLIGNOTER. Ne pas réagir pour réduire l'exposition à l'oxygène des que l'alarme est déclenchée peut accroître le risque d'hyperoxie et entraîner des conséquences graves voire mortelles.
Fig. 4.1. Le Mode Réglage est signalé par la mention SET.
Fig. 4.2. Mode Réglage de l'heure.
Les réglages de l'heure, de la date, du réseau, de la plongée bouteille ou en apnée et les réglages d'altitude, personnalisés et d'unité s'effectuent dans le Mode Réglage (Fig. 4.1).
Pour entrer dans le Mode Réglage depuis les autres Modes appuyez sur le bouton M. La mention SET s'affiche dans le bas et l'indicateur de mode sur la gauche.
4.1. Réglage de l'heure, de la DATE et du FUSEAU horaire (TIME)
Pour régler l'heure et la date:
- Depuis le Mode Réglage, appuyez sur le bouton S et sélectionnez le réglage de l'heure (TIME) (Fig. 4.2).
- Attendez 2 secondes et le Mode Réglage de l'heure
- Appuyez sur pour changer la sélection de la manière suivante:
-> secondes -> heures -> minutes -> format 12/24 heures -> année -> mois -> date -> fuseau horaire -> minutes. 4. Lorsque les secondes clignotent, si vous appuyez sur -, les secondes reviennent à 00 et si vous appuyez sur +, la valeur augmente. 5. Quand les autres paramètres sont sélectionnés, ils clignotent. Appuyez sur + pour augmenter la valeur et sur - pour la diminuer. Si vous maintenez le bouton enfoncé, l'affichage défile. 6. Après avoir réglé l'heure et la date, appuyez sur le bouton M pour conserver les réglages et retourner au Mode Réglage (SET).
- En fonction de la date, le jour de la semaine est calculé automatiquement.
- La date peut être réglée entre le 1er Janvier 1990 et le 31 décembre 2089.
Fig. 4.3. Le Mode Réglage de l'heure est activé et les secondes clignotent. Page I.
Fig. 4.4. L'année, le mois et le jour sont sélectionnés. Page II. Fuseau horaire (DUA) sélectionné. Page III.
Fig. 4.5. Mode Reglage de l'alarme revelé.
Fig. 4.6. Mode Reglage de l'alarme revenir acte.
- Si un affichage sélectionné clignote et qu'aucun bouton n'est manipulé dans les 10 minutes, le clignotement cesse, la Stinger émet un BIP et revient à l'affichage montre automatiquement. L'éclairage de l'écran s'obtient en appuyant sur le bouton M pendant plus de 2 secondes.
4.2. Réglage de l'alarme réveil
La Stinger est dotée d'une alarme réveil. Lorsqu'elle se déclenche, le symbole clignote pendant une minute et l'alarme sonore retentit pendant 24 secondes. L'alarme fonctionne chaque jour à l'heure. Pour arrêter l'alarme sonore, appuyez sur n'importe quel bouton.
Pour régler le réveil :
- Une fois en Mode Réglage (SET), appuyez 2 fois sur le bouton S pour entrer dans la fonction réglage de l'alarme (Fig. 4.5).
- Attendez 2 secondes que la fonction Reglage de l'alarme s'active automatiquement. L'indicateur de Mode Montre apparait et la position de l'interrupteur On/Off clignote (Fig. 4.6).
- Appuyez sur pour changer la sélection de la manière suivante:
- Quand l'interrupteur On/Off est sé ) s'affiche dans le bas de l'écran à droite.
- Régler les autres valeurs de la manière suivante:
- Quand les autres paramètres sé , maintenez le bouton, enfoncé.
- L'affichage 12/24 heures de l'alarme est identique à celui de l'affichage montre et se règle dans le Mode Réglage (Voir chapitre 4.1). Lorsque l'affichage 12 heures est sélectionné, contrôle que l'heure est réglée correctement avec la mention AM pour le matin et PM pour l'après-midi.
- Après avoir réglé l'alarme réveil, appuyez sur le bouton M pour sauvegarder les réglages et revenir au mode Réglage (SET).
Fig. 4.7. Mode Réglage EAN/Air.
Fig. 4.8. Etat actif/désactivé du mode EAN.
4.3. Réglage air et NITROX (EAN)
Dans ce mode vous pouvez sélectionner une plongée bouteille (Air ou Nitrox) ou désactiver les deux. Si vous sélectionnez ON vous avez le besoin d'entrer une plongée à l'air ou une plongée Nitrox.
Si vous sélectionnez le Mode Nitrox, vous devez entrer le % d'oxygène de votre bouteille afin que l'ordinateur puisse calculer correctement les taux d'oxygène et d'azote. La valeur de pression partielle d'oxygène doit être également en Mode Nitrox. Lorsque vous êtes dans le Mode Réglage EAN la profondeur maximale équivalente en fonction des paramètres choisis sera toujours affichée.
Pour régler air/ean:
- Depuis le Mode Réglage, appuyez sur le bouton S trois fois pour accéder au Mode Réglage EAN (Fig. 4.7).
- Attendez 2 secondes que la fonction Réglage EAN s'active automatiquement. L'interrupteur On/Off clignote (Fig. 4.8).
- Appuyez sur le bouton S pour changer la sélection de la manière suivante:
On/Off - EAN/AIR - Si l'EAN est sélectionné: pourcentage d'oxygène (O_2%) - pression partielle d'oxygène (PO_2).
Quand l'interrupteur On/Off est sélectionné (clignotant), appuyez sur + ou - pour passer d'un état à l'autre. Lorsque le Mode Air/Ean est sélectionné (clignotant) appuyez sur + ou - pour changer de mode. Lorsque le pourcentage d'oxygène (O_2%) ou la pression partielle d'oxygène (PO_2) sont sélectionnées (clignotant) appuyez sur + ou - pour changer les réglages (Fig. 4.9).
- Après avoir réglé le Mode Air/Ean, appuyez sur le bouton M pour sauvegarder les réglages et revenir au mode Réglage (SET).
NOTE: Si le Mode Air/EAN est désactivé (réglé sur OFF), l'appareil ne passera pas en mode plongée si il est immergé.
Fig. 4.9. Réglage du pourcentage d'oxygène et de la pression partielle.
Fig. 4.10. Mode Réglement Apnée (FREE).
Fig. 4.11. Etat actif/désactif du Mode apnée et le réglage de la valeur d'enregistrement.
Fig. 4.12. Mode Réglage des alarmes de plongée.
Dans ce mode vous pouvez sélectionner ou désactiver le Mode Apnée et régler la valeur d'échantillonnage du Mode Apnée.
Pour régler l'apnée :
- Depuis le Mode Réglage, appuyez sur le bouton S quatre fois pour accéder au Mode Réglage Apnée (Fig. 4.10).
- Attendez 2 secondes que la fonction Réglage Apnée s'active automatiquement. L'interrupteur On/Off clignote (Fig. 4.11).
- Appuyez sur le bouton S pour changer la sélection de la manière suivante:
On/Off - Valeur d'échantillonnage en secondes.
Quand l'interrupteur On/Off est sélectionné (clignotant), appuyez sur + ou - pour passer d'un état à l'autre. Lorsque le Mode REC est sélectionné (clignotant), appuyez sur + ou - pour changer les valeurs. Les valeurs d'échantillonnage sont de 2, 4, 10, 20, 30, et 60 secondes (Fig. 4.11).
- Après avoir réglé l'Apnée, appuyez sur le bouton M pour sauvegarder les réglages et revenir au mode Réglage (SET).
NOTE: Si les Modes Air/EAN et Apnée sont désactivés (réglés sur OFF), l'appareil ne passera pas en mode plongée si il est immergé.
4.5. Réglage des alarmes de plongée (DIVE AL)
La Stinger est dotée d'une alarme de profondeur. Lorsqu'elle se déclenche, le symbol f_(1) clignote tant que la profondeur est supérieure à celle programmée et l'alarme sonore retentit pendant 24 secondes. Pour arrêter l'alarme sonore, appuyez sur n'importe quel bouton.
Pour régler l'alarme de profondeur:
- Depuis le Mode Réglage, appuyez sur le bouton S 5 fois pour accéder au Mode Réglage des alarmes de plongée (Fig. 4.12).
- Attendez 2 secondes que la fonction Réglage des alarmes de plongée s'active automatiquement. L'interrupteur On/Off clignote (Fig. 4.13).
Fig. 4.13. Alarme du temps de plongée. Affichage lorsque le temps de plongée est inférieur à 5 minutes. Le temps s'affiche dans la fenêtre centrale.
Fig. 4.14. Alarme du temps de plongée. Affichage lorsque le temps de plongée est supérieur à 5 minutes. Le temps est en bas à gauche.
Fig. 4.15. Mode réglage.
Fig. 4.16. Réglage du secteur d'altitude.
- Appuyez sur le bouton S pour changer la sélection de la manière suivante: ->On/Off ->alarme de profondeur ->alarme du temps de plongée en minutes (-> alarme du temps de plongée en secondes)
- Quand interrupteur On/Off est sélectionné (clignotant), appuyez sur + ou - pour passer d'un état à l'autre. Lorsque interrupteur est sur ON, l'indicateur d'alarme de profondeur (symbole (f)) s'affiche en bas à droite de l'écran.
- Lorsque les chiffres de la profondeur sont sélectionnés (clignotants), appuyez sur + pour augmenter la valeur ou - pour la diminuer, par tranche de 0,5m. Pour faire défiler en continu, maintenez le bouton enfoncé. La plage de profondeur va de 3 à 150m. Le réglage par défaut est de 40m. Si la profondeur est réglée sur 0, l'alarme est désactivée.
- Lorsque le temps de plongée en minutes est sélectionné (clignotants), appuyez sur + ou - pour changer le temps. Si le temps de plongée est inférieur à 5 minutes, le temps de plongée en secondes est réglable. Ceci est surtout intéressant pour les années (Fig. 4.13).
- Après avoir réglé l'alarme de profondeur, appuyez sur le bouton M pour sauvegarder les réglages et revenir au mode Réglage (SET).
4.6. Réglage de l'altitude et des réglages personnalisés (ADJ)
Le réglage d'altitude et le réglage personnelisés sont affichés en surface et en plongée. Si ces réglages ne correspondent pas à l'altitude du site ou aux conditions de plongée (voir chapitre 3.2.4), ils doivent être impérativement modifiés avant de plonger. Utilisez le réglage d'altitude pour sélectionner la zone d'altitude convenable et le réglage personnelisés pour augmenter la marge de sécurité. Dans ce mode il est également possible de désirer les unités de mesure (Métrique, m / C° ou Impérial, ft/F°).
NOTE: Après une plongée, le réglage d'altitude et les réglages personnalisés ne sont accessibles qu'après un intervalle surface de 5 minutes, ou de 2 à 60 secondes après une apnée (en fonction de la valeur d'échantillonnage).
Pour régler un secteur d'altitude, un réglage personnalisé et les unités:
- Depuis le Mode Réglage, appuyez sur le bouton S 6 fois pour accéder au Mode Réglage de l'altitude, des réglages personnalisés et des unités (Fig. 4.15).
Fig. 4.17. Réglage personnalisé.
Fig. 4.18. Réglement des unités métrique/impérial.
- Attendez 2 secondes pour que le mode réglage s'active automatiquement. Le secteur d'altitude clignote (Fig. 4.16).
- Appuyez sur le bouton S pour changer la sélection de la manière suivante : secteur d'altitude -> réglage personnel -> unités
- Quand le secteur d'altitude est sélectionné (clignotant), appuyez sur + ou - pour le changer (Fig. 4.16).
- Quand le réglage personnelisé est sélectionné (clignotant), appuyez sur + ou - les changer (Fig. 4.17).
- Quand le réglage des unités est sélectionné (clignotant), appuyez sur + ou - pour les changer (Fig. 4.18).
- Après avoir réglé les paramètres que vous désiriez, appuyez sur le bouton M pour sauvegarder les réglages et revenir au mode Réglage (SET).
Attention
Recontrôlez plusieurs les réglages du secteur d'altitude et les réglages personnalisés pour vous assurer que l'instrument n'est pas sur une altitude inférieure à celle du site de plongée et que le réglage personnel offre la marge de sécurité désirée. Une erreur de réglage peut engendrer des erreurs en Mode Planning et augmenter le risque d'accidents de décompression.
5. Mémoires et transfert de données (MEM)
Le Menu Mémoires (Fig. 4.5) de la Stinger comprend une mémoire combinée carnet de plongée et profil de plongée, une mémoire historique (Fig. 4.13 et 4.14) et une fonction transfert de données et interface PC (Fig. 4.15).
NOTE: Après une plongée, le Mode Mémoire n'est pas accessible pendant les 5 premières minutes.
Depuis les autres modes, appuyez sur le bouton M pour accéder au Mode Mémoire. La mention M dans le bas de l'écran et l'indicateur de Mode à gauche s'affichent lorsque le Mode Mémoire est sélectionné (Fig. 5.1).
Si aucun bouton n'est manipulé dans les 5 minutes, la Stinger BIPE et repasse à l'affichage montre automatiquement.
Fig. 5.1. Mode Mémoire.
Fig. 5.2. Mode Mémoire carnet de plongée.
Fig. 5.3. Carnet de plongée, page I.
Fig. 5.4. Carnet de plongée, page II. Informations principales.
5.1. Mémoire CARNET de plongée et mémoire PROFIL de plongée
Cet instrument possède une mémoire élaborée d'une capacité importante enregistrant les paramètres dans la mémoire carnet de plongée et profil de plongée. Les informations sont enregistrées dans la mémoire profil de plongée en fonction de la valeur d'échantillonnage sélectionné. Les immersions inférieures à ce laps de temps ne sont pas enregistrées. Vous pouvez régler l'intervalle sur 10, 30, ou 60 secondes en utilisant l'interface PC et le calculiciel disponible en option. En Mode Apnéel l'intervalle peut être réglé sur 2, 4, 10, 20, 30 ou 60 secondes (Voir chapitre 4.6).
Pour accéder au Mode Mémoire carnet de plongée:
- Depuis le Mode Mémoire, appuyez sur le bouton S pour sélectionner le Mode Mémoire carnet de plongée. La mention LOG s'affiche dans le bas de l'écran.
- Attendez 2 secondes que le mode mémoire carnet de plongée s'active automatiquement. Pour chaque plongée, il y a 4 pages d'informations.
- Appuyez sur le bouton S pour aller de la page I, II, III, IV.
Le carnet de plongée commence toujours par les paramètres de la plongée la plus récente. Le mot END s'affiche entre la plongée la plus ancienne et la plus récente (Fig. 5.7).
Page I, affichage principal (Fig. 5.3)
- Numéro de la plongée dans la série, les plongées Air/EAN sont indiquées avec un D et un chiffre, les années par un F et un chiffre. Heure de départ et date de la plongée.
Profondeur maximum atteinte, (Note: Due à une résolution plus faible, la lecture peut être différente de la profondeur maximum enregistrée dans la mémoire historique de plus de 30 cm. Temps d'immersion, - Réglage d'altitude (sauf en mode apnée/profondimètre FREE), - Réglage personnel (sauf en mode apnée/profondimètre FREE), - Mention SLOW, si la vitesse de remontée maximum a été dépassée, - Mention STOP, si le palier de sécurité obligatoire n'a pas été respecté, - Mention ASC TIME en cas de plongée avec paliers de décompression, - Symbole de mise en garde du plongeur si celui-ci était affiché au moment de l'immersion, Flèche pointant vers le bas si la profondeur plafond n'a pas été respectée, Pourcentage d'oxygène (utilisation en Mode Nitrox),
Fig. 5.5. Menu Carnet de plongée, page III. Intervalle surface, profondeur moyenne.
Fig. 5.6. Menu Carnet de plongée, page IV. Profil d'une plongée.
- Le niveau maximum de toxicité OLF pendant la plongée (utilisation en Mode Nitrox).
Profondeur moyenne, - Intervalle de surface avec la plongée précédente, La température à la profondeur maximale.
- Défilement automatique du profil de la plongée avec:
- clignotement du symbole de mise en garde du plongeur, si le repère de marquage a été utilisé, les mentions SLOW et STOP clignotantes quand elles sont apparues en plongée,
- La mention ASC TIME clignotante au moment où la plongée a nécessité des paliers de décompression.
Le carnet de plongée commence toujours par les paramètres de la plongée la plus récente. Appuyez sur - pour appeler les autres plongées. Pour remonter dans la mémoire et faire défilé les plongées, maintenez le bouton - enfoncé. Lorsque vous cherchez une plongée, seule la page I est affichée. Pour avancer dans le carnet de plongée appuyez sur +. Le mot END
s'affiche entre la plongée la plus ancienne et la plus récente (Fig. 5.7).
La mémoire enregistre à peu près les 36 dernières heures de plongée (avec un échantillonnage réglé à 20 s). Au-delà, chaque nouvelle plongée provoque l'effacement de la plus ancienne. Le contenu de la mémoire est préservé et ce même lors du changement de pile, à condition qu'il soit effectué conformément aux instructions.
Mémoire PROFIL de plongée
Le défilement du profil de plongée commence automatiquement lorsque la page IV est affichée (Fig. 5.6).
Le temps de plongée est visible à chaque affichage, le temps d'échantillonnage des séquences est d'environ 3 secondes. La profondeur affichée correspond à la profondeur maximum atteinte durant la séquence.
Après la séquence, la Stinger revient à la page I de la même plongée. Si vous le désirez, vous pouvez appeler de nouveau le profil de la même plongée en suivant la procédure décrite.
Fig. 5.7. Menu Carnet de plongée, fin de la mémoire. Le mot END est affiché entre la plongée la plus ancienne et la plus récente.
Le défilancement du profil peut être arrêté à n'importe quel moment en appuyant sur n'importe quel bouton.
- Appuyez sur le bouton S pour arrêter le défilament et afficher la page I de la même plongée.
- Appuyez sur + pour arrêter le défillement et afficher la page I de la même suivante.
- Appuyez sur - pour arrêter le défilément et afficher la page I de la même plongée.
- Appuyez sur le bouton M pour arrêter le défilament et revenir au début du carnet de plongée.
- Appuyez sur le bouton M 2 fois pour sortir du carnet de plongée et entrer dans le Mode Mémoire.
NOTE ! Toutes les plongées effectuées alors que le temps d'attente avant un déplacement aérien n'est pas écoulé sont considérées comme successives et sont regroupées dans une même série. Pour plus d'informations, voir le chapitre 3.2.3.3 «Numération des plongées».
5.2. Memoire historique
La mémoire historique est un résumé de toutes les plongées et les années enregistrées par la Stinger. Pour accéder à la mémoire historique:
- Depuis le Mode Mémoire, appuyez sur le bouton S 2 fois pour sélectionner le Mode Mémoire historique (Fig. 5.8). La mention HIS s'affiche dans le bas de l'écran.
- Attendez 2 secondes que le mode mémoire historique s'active automatiquement. L'écran affiche les paramètres suivants:
La profondeur maximum jamais atteinte, le total cumulé des temps d'immersion en heures, le nombre total des plongées.
999 plongées et 999 heures de plongées peuvent être enregistrées. Au-delà, le compteur revient à 0.
Fig. 5.8. Mémoire Historique.
Fig. 5.9. Mémoire Historique d'une plongée. Nombre total de plongées, nombre d'heures et profondeur maximum.
Fig. 5.10. Mémoire historique Apnée.
NOTE! La profondeur maximum atteinte peut être remise à zéro au moyen de l'interface PC et du logiciel Suunto Dove Manager disponibles en option.
- Pour visualiser la mémoire historique des années, appuyez sur le bouton + ou - lorsque vous êtes déjà en mode mémoire historique. L'écran affiche les paramètres suivants:
La profondeur maximum jamais atteinte, Le temps d'apnée le plus long.
La Stinger peut être connectée à un ordinateur de type IBM ou compatible à l'aide de l'interface PC et de son logiciel SUUNTO DIVE MANAGER disponibles en option. L'interface permet de transférer vers le PC toutes les données mises en mémoire par l'instrument. Le logiciel peut être également utilisé comme support pédagogique et outil de démonstration ou pour constituer un carnet de plongée informatisé très détaillé. Il est également possible de : gérer plusieurs carnets de plongée. Il est également facile d'imprimer le(s) carnet(s) de plongée et leurs profils.
La transmission des données s'effectue par le biais des contacts humides de la Stinger. Le PC reçoit les informations suivantes:
profondeurs du profil de la plongée, - temps d'immersion, - intervalle surface, - le numéro de la plongée - réglage d'altitude et réglage personnel, - pourcentage d'oxygène et niveau de toxicité OLF (en Mode Nitrox), - paramètres des calculs de saturation, - température en début de plongée, à la profondeur maximum et à la fin de la plongée, - date (année, mois et jour) et heures de départ de la plongée, - renseignements complémentaires (alarmes d'infractions, SLOW, STOP, CEILING, voyant attention, les symboles des marqueurs de profil, surface, décompression et erreur), - numéro d'identification de l'appareil - identification personnelle (30 caractères),
Il est également possible de saisir manuellement des informations et commentaires supplémentaires dans les fichiers enregistrés sur le PC. L'option interface PC comprend le boîtier d'interface, le logiciel et un manuel complet d'installation et de démarrage.
Pour accéder au transfert de données:
- Depuis le Mode Mémoire, appuyez sur le bouton S 3 fois pour sélectionner le Mode transfert (Fig. 5.11). La mention TR-PC s'affiche dans le bas de l'écran.
- Attendez 2 secondes que le mode mémoire historique s'active automatiquement.
NOTE! Lorsque le Mode Transfert de données est sélectionné, les contacts humides du passage automatique en Mode Plongée sont actifs pour l'interface, le Mode Plongée ne peut s'activer même si l'appareil est immergé. Il est indispensable de quitter le Mode Transfert de données pour pouvoir plonger. Le Mode Transfert de données arrête également le chronomètre.
Lorsque le transfert de données est terminé, appuyez sur le bouton M pour sortir de la fonction transfert de données et revenir au Mode Mémoire (MEM). Si le transfert de données n'est pas effectué ou si aucun bouton n'est manipulé dans les 5 minutes, la Stinger émet un «BIP» sonore et repasse automatiquement en Mode Montre.
À l'aide du logiciel, vous avez la possibilité de régler certaines options telles que :
- changer la fréquence d'échantillonnage d'enregistrement du profil de plongée, réglé par défaut à 20 secondes à 10, 30, ou 60 secondes,
- Rentrer 30 caractères d'identifications personnelles (votre nom par exemple), faire une remise à zéro de la mémoire historique.
6. Entretien et révision
Cet ordinaire de plongée Suunto est un instrument de précision complexe. Bien qu'il ait été conçu pour endurer les rigueurs de la plongée, il doit être traité avec soin et attention comme tout instrument de précision.
6.1. Prendre SOIN de votre stinger
- Ne tentez JAMAIS d'ouvrir le boîtier de votre Stinger, ou de démonter les boutons pouvoir.
- Ne tentez JAMAIS de démonter le couvercle du capteur de pression. L'entretien de plongée doit être révisé par un spécialiste conseil agréés tous les deux ans ou après 200 plongées. La révision comprend une vérification générale de fonctionnement, le changement de la pile ainsi que d'un test d'étanchéité. Cette révision nécessite un outillage spécial et une formation spécifique et doit par conséquent être réalisée uniquement par un personnel qualifié. Ne tentez pas d'intervenir vous-même.
- Si des traces d'humidité apparaissent à l'intérieur du boîtier ou du compartiment pile, faites immédiatement réviser votre appareil par un spécialiste-conseil.
- Si l'écran comporte des rayures, des fissures ou tout autre dommage qui peuvent l'affaiblir, faites-le remplacer par un spécialiste-conseil.
- Vérifiez la solidité de la boucle et des pompes qui maintiennent le bracelet. Faites replacer les pompes immédiatement par un spécialiste-conseil Suunto si elles présentent des signes de faiblesse.
Lavez et rincez l'instrument à l'eau douce après chaque utilisation. - Protégez l'appareil des chocs, des fortes chaleurs, des expositions directes au soleil et des attaques chimiques. Il n'est pas conçu pour résister à des chocs violents comme celui de la chute d'une bouteille de plongée ou aux agents chimiques tels que l'essence, les solvants de nettoyage, les aérosols, les colles, les peintures, l'acétone, l'alcool, etc. Les réactions chimiques avec de tels produits peuvent endommager les joints, le boîtier et l'aspect de l'instrument. Rangez leur ordinateur dans un endroit sec lorsqu'il n'est pas utilisé. - L'instrument affiche un voyant en forme de pile quand l'autonomie est trop faible. Si cela arrive n'utilisez pas l'instrument tant que la pile n'a pas été remplacée (Voir chapitre 3.1.1 «Mise en marche et vérifications»). - Ne serrez pas trop le bracelet de la Stinger.-Laissez suffisamment de place pour passer un doigt entre le bracelet et le poignet. Utilisez la rallonge de bracelet couplée pour porter la Stinger avec un vêtement de plongée.
6.2. Entretien
Si la Stinger n'est pas nettoyée régulièrement, elle se recouvre d'un léger film, souvent invisible à l'œil nu, semblable à celui qui se forme sur la vitre d'un aquarium. Ce film est dû aux impuretés organiques générées dans l'eau de mer comme dans l'eau douce. L'huile solaire, le silicone en aérosol ou sous forme de graissé accélèrent le processus. Ces dépôts finissent par retenir l'humidité aux abords du contact humide, ce qui perturbe le fonctionnement de l'instrument.
Le contact humide peut être nettoyé avec une brosse à poils nylon (brosse à dent).
L'instrument doit être trempé et rinçé abondamment à l'eau douce, puis séché avec serviette propre, sèche et douce après chaque plongée. Assurez-vous que tous les cristaux de sel et les grains de sable ont été éliminés. Examinez l'intérieur de la Stinger par la vitre de l'écran afin de détecter toute trace d'eau ou d'humidité. Ne l'utilisez pas si vous détectez des traces d'eau ou d'humidité.
Attention!
- Ne séchez pas l'appareil avec de l'air comprimé.
- N'utilisez pas de solvants ou d'autres nettoyants liquides risquant d'endommager l'appareil lorsque vous le nettoyez.
- Ne testez pas et n'utilisez pas l'appareil en caisson sans l'immerger.
6.3. Controlle d'etanchéite
La Stinger doit subir un contrôle d'étanchéité après le remplacement de la pile, de la vitre en cristal minéral ou des boutons poussoir. Ce contrôle nécessite un outillage spécifique et une formation particulière.
Vérifiez fréquemment l'étanchéité de la vitre en cristal minéral. Si des traces d'humidité sont perceptibles à l'intérieur du boîtier, il y a une fuite. Toute fuite doit être traitée sans attendre, sinon l'humidité va endommager sérieusement l'instrument au point de le rendre irréparable. Suunto décline toute responsabilité en ce qui concerne les dégâts causés par l'humidité dans la Stinger si les instructions données dans ce manuel n'ont pas été suivies scrupuleusement.
En cas de fuite, rapporter immédiatement la Stinger à un spécialiste-conseil Suunto.
Temps de plongee sans PALIER
Pour une plongée simple, les temps de plongée sans palier de décompression (voir tableau 7.1 et 7.2) affichés par l'ordinateur sont légèrement plus courts que ceux des tables de l'U. S. Navy.
TABLEAU 7.1. TEMPS DE PLONGE SANS PALIER (MIN) À DIFFÉRÊNTES PROFONDEURS (M)POUR UNE PLONGÉE SIMPLE
| Profondeur | Réglages personnelisés / Réglages d'altitude | ||||||||
| P0/A0 | P0/A1 | P0/A2 | P1/A0 | P1/A1 | P1/A2 | P2/A0 | P2/A1 | P2/A2 | |
| ↑ ~ | ↑ ▲ | ↑ ▲ | ↑ + ~ | ↑ + ▲ | ↑ + ▲ | ↑ + ~ | ↑ ▲ | ↑ ▲ | |
| 9 | -- | 163 | 130 | 163 | 130 | 96 | 130 | 96 | 75 |
| 12 | 124 | 89 | 67 | 89 | 67 | 54 | 67 | 54 | 45 |
| 15 | 72 | 57 | 43 | 57 | 43 | 35 | 43 | 35 | 29 |
| 18 | 52 | 39 | 30 | 39 | 30 | 25 | 30 | 25 | 21 |
| 21 | 37 | 29 | 23 | 29 | 23 | 20 | 23 | 20 | 15 |
| 24 | 29 | 24 | 19 | 24 | 19 | 16 | 19 | 16 | 12 |
| 27 | 23 | 18 | 15 | 18 | 15 | 12 | 15 | 12 | 9 |
| 30 | 18 | 14 | 12 | 14 | 12 | 9 | 12 | 9 | 7 |
| 33 | 13 | 11 | 9 | 11 | 9 | 8 | 9 | 8 | 6 |
| 36 | 11 | 9 | 8 | 9 | 8 | 6 | 8 | 6 | 5 |
| 39 | 9 | 8 | 6 | 7 | 6 | 5 | 6 | 5 | 4 |
| 42 | 7 | 6 | 5 | 6 | 5 | 4 | 5 | 4 | 4 |
| 45 | 6 | 5 | 5 | 5 | 5 | 4 | 5 | 4 | 3 |
TABLEAU 7.2. TEMPS DE PLONGE SANS PALIER (MIN) À DIFFÉRÊNTES PROFONDEURS (FT) POUR UNE PLONGÉE SIMPLE
| Profon-deur | Réglages personnalisés / Réglages d'altitude | ||||||||
| P0/A0 | P0/A1 | P0/A2 | P1/A0 | P1/A1 | P1/A2 | P2/A0 | P2/A1 | P2/A2 | |
| ↑↓ | ↑▲ | ↑▲ | ↑+↓ | ↑+▲ | ↑+▲ | ↑+↓ | ↑+▲ | ↑+▲ | |
| 30 | -- | 160 | 127 | 160 | 127 | 93 | 127 | 93 | 73 |
| 40 | 120 | 86 | 65 | 86 | 65 | 53 | 65 | 53 | 43 |
| 50 | 69 | 56 | 41 | 56 | 41 | 34 | 41 | 34 | 28 |
| 60 | 51 | 38 | 29 | 38 | 29 | 25 | 29 | 25 | 20 |
| 70 | 36 | 29 | 23 | 29 | 23 | 20 | 23 | 20 | 15 |
| 80 | 28 | 23 | 19 | 23 | 19 | 15 | 19 | 15 | 11 |
| 90 | 22 | 18 | 15 | 18 | 15 | 11 | 15 | 11 | 9 |
| 100 | 17 | 14 | 11 | 14 | 11 | 9 | 11 | 9 | 7 |
| 110 | 13 | 11 | 9 | 11 | 9 | 7 | 9 | 7 | 6 |
| 120 | 10 | 9 | 8 | 9 | 8 | 6 | 8 | 6 | 5 |
| 130 | 9 | 7 | 6 | 7 | 6 | 5 | 6 | 5 | 4 |
| 140 | 7 | 6 | 5 | 6 | 5 | 4 | 5 | 4 | 4 |
| 150 | 6 | 5 | 4 | 5 | 4 | 4 | 4 | 4 | 3 |
La pression atmosphérique est plus faible en altitude qu'au niveau de la mer. Avant une excursion en altitude, le plongeur a dans son organisme un excédent d'azote par rapport à l'altitude du lieu où il se trouvait avant. Cet « excédent » d'azote s'élimine progressivement et on arrive de nouveau à un état d'équilibre. Il est nécessaire de vous adapter à cette nouvelle altitude, et d'attendre au moins trois heures avant d'effectuer une plongée.
Avant toute plongée en altitude, l'instrument doit être réglé en fonction de l'altitude du lieu afin que les calculs soient modifiés en conséquence. Compte tenu de l'abaissement de la pression ambien te, les pressions partielles maximales d'azote admissibles considérées par le modèle sont plus faibles.
En conséquence, les temps de plongée sans palier autorisés sont plus courts.
Intervalle surface
Pour que l'ordinateur puisse désigner deux plongées, l'intervalle surface qui le sépare doit être au minimum de 5 minutes. S'il est plus court, l'instrument considère la plongée suivante comme étant la continuation de la première.
7.2. MODELE À FAIBLE gradiant de BULLES, SUUNTO RGBM
Le modèle RGBM de Suunto à faible Gradient de bulle est un algorithme récent prenant en compte à la fois l'azote dissout et celui présent en phase gazeuse dans les tissus et le sang des plongeurs. Il est le résultat d'une collaboration entre Suunto et Bruce R. Wienke BSc, MSc, PhD. Il est basé à la fois sur des expériences de laboratoire et des plongées réelles incluant même celles du Divers Alert Network - DAN.
À la différence des modèles classiques de type Haldane, qui ne prennent pas en compte l'azote en phase gazeuse (micro-bulles), l'algorithmme RGBM peut traiter un certain nombre de situations qui sortent du cadre des modèles ne considérant que l'azote dissout en gérant:
les plongées successives répétées sur plusieurs jours, les plongées successives avec faible intervalle de surface, les plongées plus profondes que la précédente, les remontées rapides induisant un haut niveau de micro-bulles
Décompression évolutive
Le modèle RGBM de Suunto adapte ses prévisions à la fois sur les conséquences du grossissement des micro-bulles et des profils de plongée inverses dans une même série de plongées. Il adapte son mode de calcul en fonction des réglages personnalisés choisis.
Le taux de micro-bulles en surface influe sur les paramètres et la vitesse de la décompression en surface.
De plus, lors de plongées successives, des corrections sont apportées de manière à considérer le taux de sur-saturation en azote autorisé dans chaque groupe théorique de tissus.
En fonction des circonstances, le modèle RGBM de Suunto est en mesure d'adapter la procédure de décompression en appliquant une ou plusieurs des actions suivantes:
Réduire le temps de plongée sans palier - Ajouter un palier de sécurité obligatoire - Augmenter la durée des paliers de décompression - Demander un temps d'intervalle surface plus long (symbole attention)
Symbole de mise en GARDE du plongeur AFIN d'augmenter le temps d'intervalle surface
Certains types de plongée tels que les intervalles de surface courts lors de plongées successives, une deuxième plongée plus profonde que la première, des remontées multiples, plusieurs jours de plongées successives consécutives peuvent favoriser les risques d'accidents de décompression. Si tel est le cas, et afin de réduire le risque d'accidents, le réseau RGBM de Suunto adapte la méthode de décompression et demande alors que le temps d'intervalle surface soit allongé et affiche le symbole attention (Voir chapitre 3.2.3.2)
7.3. Exposition à l'oxygène
Les calculs de toxicité à l'oxygène sont basés sur les principales actuelles et les tables d'exposition existantes. En complément, l'ordinateur utilise plusieurs méthodes pour se prémunir contre toute sous-estimation de l'exposition à l'oxygène, entre autres :
- Les valeurs d'exposition affichées sont arrondies à la valeur directement supérieure,
- La valeur limite de PO_2 recommandée pour la plongée loisir est de 1.4 bar et est celle du réglage par défaut,
- Les limites du pourcentage de toxicité SNS jusqu'à 1.4 bar sont basées sur celles du NOAA de 1991, mais les limites supérieures à 1.4 bar sont sensiblement réduites.
- Le contrôle de l'OTU est basé sur le niveau de tolérance journalière et le taux de récapération est abaisse.
Les informations relatives à l'oxygène données par l'ordinateur de plongée comportent toutes les alarmes et les affichages indispensables dans les phases cruciales de la plongée. Les informations suivantes sont données avant et après la plongée:
Le pourcentage d'oxygène choisi (O_2%) - L'indicateur analogique couleur de toxicité contrôlant conjointement les pourcentages NC et OTU. - L'alarme sonore et le clignotement de l'indicateur OLF lors du dépassement des seuils 80% et 100%. - L'indicateur OLF cesse de clignoter lorsque la PO_2 est inférieure à 0.5 bar, - L'alarme sonore et la valeur de PO_2 clignotent lors du dépassement de la valeur de PO_2 choisie, La profondeur maximum en fonction du O_2% et de la PO_2 maximum.
Dimensions et poids:
Diamètre: 46mm Épaisseur: 15mm - Poids: 110g avec bracelet en elastomère - Poids: 186 g avec bracelet métallique Poids Titatium: 87g avec bracelet en elastomère - Poids Titatium: 132 g avec bracelet Titatium
Profondimètre (GAUGE):
- Capteur de pression compensé en température.
- Étouffement pour de l'eau de mer, en eau douce les valeurs sont inférieures de 3% (conforme au prEN 13319).
- Profondeur maximale d'utilisation: 80m (conforme au prEN 13319).
- Précision: ± 1% au minimum entre 0 et 80m (conforme au prEN 13319).
- Plage de profondeur: 0 à 150 m.
- Résolution: 0.1m de 0 à 100m. 1m de 100a 150m
Thermomètre:
Résolution: 1°C - Plage d'affichage: -20 à +50°C. Précision: ± 2^ après 20 minutes
Horloge:
Précision: ± 15s / mois à 20°C - Affichage: 12 ou 24 heures
Autres affichages:
Temps d'immersion: 0 à 999 min, seuil de déclenchement et arrêt à 1.20m - Intervalle surface: 0 à 99 h 59 min. - Compteur de plongée: 0 à 99 pour des plongées successives. Temps de plongée sans palier: 0 à 199 min (puis - - -). Durée totale de remontée: 0 à 99 min (puis - - -). Profondeur plafond: 3 à 99 m.
Affichage en mode nitrox:
Pourcentage d'oxygène : de 21% à 50%. - Pression partielle d'oxygène affichée : de 1.2 à 1.6 bar en fonction de la limite. Indicateur analogue OLF : 1% à 110%, résolution 10%.
Mémoire carnet de plongée et profil
- Échantillonnage en plongée: 1 point / 20 s (réglable à 10, 30 et 60 s avec l'interface PC et le historique disponibles en option), enregistré la profondeur maximale dans chaque intervalle.
Échantillonnage en apnée: 2, 4 (valeur par défaut), 10, 20, 30, 60 secondes - Capacité mémoire: environ 36 heures d'immersion avec un échantillonnage à 20 s.
| Valeur d'échantillonnage | 2s | 4s | 10s | 20s | 30s | 60s |
| Plongées d'environ 45min. | 4h | 8h | 20h | 36h | 50h | 80h |
| Apnée d'environ 1min. | 2h | 3h |
Résolution de la profondeur: 0.3m Résolution du temps de plongée: temps d'échantillonnage.
Plages d'utilisation :
Altitude : 0 à 3000 m au-dessus du niveau de la mer. - Température de fonctionnement : 0 à 40°C. - Température de stockage : -20 à +50°C. Il est recommandé de conserver l'appareil dans un endroit sec à une température moyenne.
NOTE! Ne laissez JAMAIS l'ordinateur en plein soleil.
Modèle de calcul:
- Algorithme RGBM Suunto (développé par Suunto et Bruce R. Wienke, Licencié en Sciences, Maître en Sciences et Doctorat de Science). 9 compartiments.
- Périodes: 2.5, 5, 10, 20, 40, 80, 120, 240 et 480 minutes en absorption. Les périodes d'élimination sont allongées.
- Valeurs «M» à faible gradient (variable) basées sur les pratiques de plongée et les infractions. Les valeurs «M» sont suivies jusqu'à 100 heures après la plongée.
- Les calculs d'exposition au nitrox et à l'oxygène sont basés sur les travaux de R. W. Hamilton (Doctorat de Sciences) et les principales tables d'exposition actuellement en vigueur.
Type: 3V lithium CR 2430 Autonomie de stockage: jusqu'à 18 mois environ. - Remplacement: 18 mois en fonction de l'activité. Autonomie approximative à 20°C
- en mode montre et sans activation des autres fonctions : 18 mois environ. L'autonomie est directement sujette à la consommation d'énergie contenue dans la pile.
Du fait que la fonction montre est permanente, l'autonomie de la pile sera d'autant moindre que le nombre de plongées sera élevé et que les alarmes sonores, visuelles et l'éclairage auront été sollicités.
L'autonomie est affectée par les paramètres suivants:
La durée des plongées. - Les conditions dans lesquelles l'instrument est utilisé ou stocké (en autres la température / conditions de froid). Au-dessous de 10°C l'autonomie n'est plus que de 50 à 75% de ce qu'elle serait à 20°C. L'utilisation de l'éclairage et des alarmes sonores. - La qualité de la pile (certaines piles lithium s'épuisent de manière inexplicable et imprévisible). La durée de stockage avant l'achat. La batterie étant mise en usine.
NOTE! Le froid ou une oxydation interne de la pile peuvent provoquer l'affichage du voyant de changement de pile alors que sa capacité est suffisante. Dans ce cas, en général, le voyant disparaît quand l'appareil est remis en Mode Plongée.
8. Garantie
NOTE! Les conditions de garantie varient d'un pays à l'autre. L'ordinateur de plongée est livré avec la garantie applicable dans le pays de destination.
Cet ordinaire de plongée Suunto est garanti contre tout défaut de fabrication et de matière sur une période de deux ans à compter de la date d'achat, sous réserve des conditions et en accord avec les termes ci-dessous:
L'instrument doit être révisé ou réparé uniquement par un spécialiste-conseil ou un importateur Suunto/agré.
Cette garantie ne couvre pas les dommages causés à l'appareil par un employé et un entretien incorrect, un manque de soin, une modification ou une réparation non conforme. Cette garantie devient nulle et non avenue si les entretiens préventifs et courants ne sont pas réalisés dans le strict respect des procédures relatives à ce produit.
En cas de réclamation au titre de la garantie ou de tout autre demande, returner l'appareil à vos frais à votre revendeur Suunto ou à un atelier/agréé. Joindre votre nom et adresse, la facture et la fiche d'entretien. La garantie sera honorée et l'appareil réparé ou remplacé sans frais et renvoyé dans un délai jugé raisonnable par votre revendeur Suunto dans la mesure où il dispose des pièces nécessaires. Toutes les réparations non couvertes par cette garantie sont à la charge du propriétaire.
Toutes garanties tacites, relatives ou non aux garanties tacites commerciales d'utilisation courante sont valables à compter de la date d'achat et suivant les conditions énoncées ici. Suunto ne peut être tenu pour responsable de la perte de jouissance du produit ni des coûts consécutifs à cette perte de jouissance, des
frais supportés par le propriétaire ou des préjudices subis par lui. Toutes garanties non énoncées ici sont strictement excluses.
Cette garantie ne couvre pas une interprétation ou une garantie particulière de la part des revendeurs ou représentants au vu des dispositions de cette garantie. Aucun revendeur ou représentant n'est autorisé à apporter des modifications ou des compléments de garantie.
Cette garantie ne couvre pas les changements de pile.
Ce manuel doit être conservé avec l'ordinateur de plongée.
9. Lexique
Accidents de décompression
Troubles physiologiques causés par la formation de bulles d'azote dans les tissus ou liquides corporels à la suite d'une méthode de décompression incorrecte.
ADD
Abréviation de Accidents de Décompression.
Apnée
Absence de respiration.
Apnéiste
Plongeur qui retient sa respiration. Sa seule source d'air est celle contenue dans ses poumons gonflés en surface.
ASC RATE
Abréviation de «Ascent Rate» signifiant vitesse de remontée.
ASC TIME
Abréviation de «Ascent time» signifiant durée totale de remontée.
Autonomie en air
Temps de plongée restant, calculé en fonction de la pression d'air dans la bouteille, la pression ambiantes et la consommation en air.
Azote résiduel
Excédent d'azote persistant dans le corps après une ou plusieurs plongées.
CEILING Profondeur plafond.
Compartment Entité mathématique utilisée dans les calculs d'absorption et d'élimination pour modéliser les transferts d'azote dans les tissus du corps humain.
DAN Abbréviation de Divers Alert Network, organisation américaine de secours aux plongeurs.
Décompression Arrêt effectué à une profondeur ou une zone de profondeur avant de pouvoir faire surface pour éliminer l'azote naturellement.
Temps d'immersion.
Durée totale : Temps minimum nécessaire pour atteindre la surface lors de la remontée d'une plongée avec paliers de décompression.
EAN Abbreviation de Enriched Air Nitrox (ou encore de EANx et OEA).
Enriched Air Nitrox Raccourci de O. E. A. N (Oxygen Enriched Air Nitrox) signifiant air nitrox enrichi à l'oxygène, communément utilisé pour des mélanges nitrox dont le pourcentage d'oxygène est supérieur à celui de l'air.
Hyperventilation
Augmentation du rythme et du volume respiratoire. Baisse le taux de dioxyde de carbone dans le sang et augmente légèrement le taux d'oxygène dans le sang. Si l'apnéiste pratique une hyperventilation excessive, il peut avoir le sentiment de n'avoir plus besoin de respirer et risquer une syncope.
Intervalle surface
Temps écoulé entre l'arrivée en surface à la fin d'une plongée et le départ de la plongée suivante.
Neurotoxicité de l'oxygène
Toxicité causée par une trop grande pression partielle d'oxygène.
Contraction de Nitrogen et Oxygen (azote et oxygène) désignant tout mélange composé de ces deux gaz.
abréviation de National Oceanic and Atmospheric Administration, agence américaine pour l'étude des océans et de l'atmosphère.
Abréviation de No Decompression Time, temps de plongée sans palier de décompression.
OLF Abbreviation de Oxygen Limit Fraction, pourcentage du seuil de toxicité de l'oxygène. Nom du système créé par Suunto pour indiquer les niveaux de toxicité combinés SNC et OTU.
OTU Abbreviation de Oxygen Tolerance Unit, unité de tolérance à l'oxygène. Unité utilisée aux U. S. A pour mesurer la toxicité à l'oxygène causée par de longues expositions à de fortes pressions partielles.
O_2% Symbole du pourcentage d'oxygène dans le gaz respiratoire. Celui de l'air est de 21%.
Période Temps nécessaire à un compartiment pour atteindre sa demi-saturation lors d'un changement de la pression ambiantes.
Plancher Profondeur la plus importante à partir de laquelle un palier de décompression peut être fait.
Plongée en altitude Toute plongée effectuée au-dessus de 300m au-dessus du niveau de la mer.
Plongée simple ou successive où le plongeur évolve à multiprofondeurs différentes profondeurs et pour laquelle l'état de saturation n'est pas calculé uniquement en fonction de la profondeur maximum.
Plongée sans décompression
Toute plongée autorisant à tout moment une remontée en surface directe et ininterrompue.
Plongée successive
Toute plongée dont le temps d'immersion est affecté par l'azote résiduel de la plongée précédente.
Pneumotoxicité de l'oxygène
Effet toxique de l'oxygène provoqué par de longues expositions à des pressions partielles d'oxygène élevées. Il provoque irritation des poumons avec sensation de brûlure dans la poitrine, tout et une réduction des capacités vitales.
PO_2
Symbole de pression partielle d'oxygène.
Pression Partielle d'oxygène
Liminez la profondeur maximum à laquelle le mélange nitrox peut être utilisé. La valeur limite pour la plongée nitrox est de 1.4 bar. La limite tolérable est de 1.6. Au-delà de cette limite la pression partielle entraîne une hyperoxie.
Profondeur équivalente
Profondeur d'une plongée air correspond à une profondeur d'une plongée nitrox qui induit la même pression partielle d'azote.
Profondeur Plafond
Profondeur minimum à laquelle le plongeur peut remonter en toute sécurité lors d'une plongée avec paliers de décompression.
Profondeur Plancher
Profondeur maximum à laquelle peut s'effectuer la décompression.
Abréviation de Reduced Gradient Bubble Model, modèle à gradient de bulles réduit. C'est un algorithme permettant de considérer l'azote dissout et en phase gazeuse.
Série de plongées
Groupe de plongées successives durant lesquelles l'ordinateur considère que l'élimination d'azote n'est pas terminée. Quand le niveau d'azote est revenu à la normale, l'appareil s'éteint.
Abréviation du Système Nerveux Central.
% du seuil de toxicité de l'oxygène, aussi appelé OLF.
Abréviation de Surface Time, intervalle surface.
Temps d'immersion
Temps écoulé entre le départ de la surface et le retour en surface à la fin de la plongée.
Temps sans décompression
Temps de plongée maximum que le plongeur peut passer à une profondeur sans avoir à effectuer de paliers de décompression lors de la remontée.
Temps total de détartration
Temps nécessaire à l'élimination complète de l'azote résiduel, résultat d'une ou de plusieurs plongées.
Tissus
Voir compartiment.
Toxicité du SNC
La toxicité est causée par l'oxygène. Elle peut causer de nombreux troubles neurologiques. Le plus grave est similaire à des convulsions épileptiques qui peuvent causer la noyade du plongeur.
Vitesse de remontée
Vitesse à laquelle le plongeur remonte vers la surface.
Zone de décompression
Lors d'un palier, la zone allant de la profondeur plancher à la profondeur plafond est affichée à l'aide de deux flèches se faisant face.
Valimotie 7
FIN-01510 Vantaa, Finlande
Tel. +358 9 875 870
Fax +358 9 875 87301
www.suunto.com
- Ordinateurs de plongée
- MISES en GARDE
- DANGER:
- Attention:
- Copyright et MARQUE deposee
- Pr EN 13319
- ISO 9001
- DANGER
- DANGER!
- TABLE des matières
- PRESENTATION 17
- La stinger en plongee 23
- Plongee bouteille 30
- Choix des MODES de fonctionnement MONTRE et ordinateur
- La décompression continue SELON le modèle RGBM de SUUNTO
- Mesures de sécurité
- Remontée d'urgence
- Limites de l'ordinateur de plongee
- NITROX
- APNEE
- Fonctions
- Boutons poussoir
- Appuyez sur m (mode) pour:
- Appuyez sur s (mode) pour:
- Appuyez sur + ou - pour :
- Contact HUMIDE
- Mode MONTRE (TIME)
- Affichage MONTRE
- Chronométrage (TIMER)
- La stinger en plongee
- Avant la mise à l'eau
- Indicateur de niveau de PILE et ALARME de changement de PILE
- Fonctions définissables par l'utilisateur et alarmes
- Réglage du réveil
- Réglage des alarmes de plongée
- Marqueur de PROFIL
- Planning (PLAN)
- Numerotation des plongees dans le mode plongee
- Réglage de l'affichage en mode air
- Informations de BASE
- PALIER de sécurité
- PALIER de sécurité recommandé
- PALIER de sécurité obligatoire
- Indicateur de vitesse de remontee
- NE JAMAIS Depasser la vitesse de remontee
- Plongee avec paliers de décompression
- Profondeur plafond, ZONE plafond, plancher, et PLAGE de décompression
- Affichage en-dessous de la profondeur plancher
- Affichage au-dessus de la profondeur plancher
- Affichage dans la ZONE plafond
- Affichage au-dessus de la profondeur plafond
- Avant la plongee
- Réglage par défaut
- Réglage de l'affichage en mode NITROX
- Affichage oxygene
- Indicateur analogique de toxicite OLF
- Intervalle surface apres une plongee air/ NITROX
- Symbole de mise en GARDE du plongeur
- Numérotation des plongées
- Prendre l'avion apres la plongee
- Plongee en altitude et réglages personnalisés
- Réglage d'altitude
- Réglages personnalisés
- Situations d'erreur
- Avant la plongee en mode apnee/profondimetre
- Réglage de l'affichage en mode apnée/profondimètre
- APNEE
- Historique de la journée d'apnée
- Mode profondimètre
- Intervalle surface apres une plongee apnee/profondimetre
- Après une apnée:
- Après une plongée en mode profondiméture:
- Un «BIP» court retentit quand:
- Trois «BIP» à 2 secondes d'intervalle retentissent et l'écran s'éclaire pendant 5 secondes quand:
- Une série continue de «BIP» et l'écran s'éclaire pendant 5 secondes quand:
- Trois double «BIP» retentissent et l'écran s'éclaire pendant 5 secondes quand:
- Une série de «BIP» retentit pendant 3 minutes et l'écran s'éclaire pendant 5 secondes quand:
- Réglage de l'heure, de la DATE et du FUSEAU horaire (TIME)
- Réglage de l'alarme réveil
- Réglage air et NITROX (EAN)
- Pour régler air/ean:
- Réglage des alarmes de plongée (DIVE AL)
- Réglage de l'altitude et des réglages personnalisés (ADJ)
- Attention
- Mémoires et transfert de données (MEM)
- Mémoire CARNET de plongée et mémoire PROFIL de plongée
- Mémoire PROFIL de plongée
- Memoire historique
- Entretien et révision
- Prendre SOIN de votre stinger
- Entretien
- Attention!
- Controlle d'etanchéite
- Temps de plongee sans PALIER
- Intervalle surface
- MODELE À FAIBLE gradiant de BULLES, SUUNTO RGBM
- Décompression évolutive
- Symbole de mise en GARDE du plongeur AFIN d'augmenter le temps d'intervalle surface
- Exposition à l'oxygène
- Dimensions et poids:
- Profondimètre (GAUGE):
- Thermomètre:
- Horloge:
- Autres affichages:
- Affichage en mode nitrox:
- Mémoire carnet de plongée et profil
- Modèle de calcul:
- Garantie
- Lexique
- Hyperventilation
- Neurotoxicité de l'oxygène
- Série de plongées
- Temps d'immersion
- Temps sans décompression
- Temps total de détartration
Marque : SUUNTO
Modèle : STINGER
Catégorie : Montre de plongée
