TM50 - Moteur tubulaire CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Moteur tubulaire
Modèles compatibles	TM10, TM20, TM30, TM50
Vis fournies	Vis M5 x 15 avec rondelle (1 chacune)
Adaptateurs	Adaptateur de tube 60mm, octogonal pour TM20, TM30, TM50
Accessoires	Cheville carrée, support de fixation TM10, vis de fixation TM10
Fixation	Support de fixation TM10 composé de 2 pièces
Type de fixation	Vis de fixation TM10 pour support de fixation
Clé de réglage	Incluse
Consignes de sécurité	Respecter les instructions, couper l'alimentation avant travaux
Installation	Doit être conforme aux normes locales de construction et d'électricité
Entretien	Ne pas laisser les enfants jouer avec les unités de commande
Garantie	2 ans pièces et main d'œuvre
Précautions	Ne pas modifier l'installation, respecter les consignes de sécurité
Utilisation	Pour volets roulants avec commande à clé ou télécommande
Matériaux	Matériaux robustes et conformes aux normes
Coupe courant	Intervalle de coupure 3mm, coupure sur tous les pôles

FOIRE AUX QUESTIONS - TM50 CHAMBERLAIN

Comment réinitialiser le CHAMBERLAIN TM50 ?

Pour réinitialiser le CHAMBERLAIN TM50, appuyez sur le bouton de programmation pendant 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera toutes les configurations.

Pourquoi le portail ne s'ouvre-t-il pas avec la télécommande ?

Vérifiez que les piles de la télécommande sont chargées. Assurez-vous également que le récepteur est correctement installé et que les connexions sont sécurisées.

Comment monter le CHAMBERLAIN TM50 ?

Suivez les instructions de montage fournies dans le manuel. Assurez-vous que le moteur est monté sur une surface stable et que toutes les vis sont bien serrées.

Que faire si le moteur fait un bruit étrange ?

Un bruit étrange peut indiquer un problème avec le moteur ou les mécanismes internes. Arrêtez immédiatement l'appareil et vérifiez les pièces mobiles pour tout objet coincé ou usé.

Comment régler la vitesse d'ouverture et de fermeture ?

Vous pouvez régler la vitesse en accédant aux paramètres via le panneau de contrôle. Consultez le manuel pour des instructions détaillées sur l'ajustement des vitesses.

Le portail se ferme-t-il automatiquement ?

Oui, le CHAMBERLAIN TM50 dispose d'une fonction de fermeture automatique. Vous pouvez régler le délai de fermeture dans les paramètres du système.

Que faire si le portail se bloque pendant le fonctionnement ?

Si le portail se bloque, vérifiez s'il y a des obstacles sur la trajectoire. Si le problème persiste, éteignez le moteur et redémarrez-le après quelques minutes.

Comment savoir si le moteur est en surchauffe ?

Le moteur s'arrêtera automatiquement en cas de surchauffe. Si cela se produit, attendez environ 30 minutes avant de tenter de le redémarrer.

Peut-on utiliser le CHAMBERLAIN TM50 avec une application mobile ?

Oui, le CHAMBERLAIN TM50 est compatible avec certaines applications mobiles. Assurez-vous de télécharger l'application appropriée et de suivre les instructions pour la configuration.

Comment remplacer les piles de la télécommande ?

Pour remplacer les piles, ouvrez le compartiment à l'arrière de la télécommande et remplacez les piles usées par des piles neuves du même type.

MODE D'EMPLOI TM50 CHAMBERLAIN

Ces symboles d'advertisement de sécurité vous demandent de faire attention - ils indiquent des instructions pour éviter un risque de sécurité personnelle ou de dommage matériel. Il faut dire ces instructions attentivement. Ce moteur tubulaire a été créé et essayé pour fonctionner d'une façon raisonnablement sure, du moment qu'il est installé et utilisé en respectant strictement les consignes de sécurité ci-dessous.

Le non-respect des instructions ci-dessous peut conduire à des blessures graves ou des dommages matériels.

ATTENTION: POUR LA SECURITE DES PERSONNES, RESPECTEZ LES PRESENTES INSTRUCTIONS. CONSERVEZ SOIGNEUSEDMENT LES PRESENTES INSTRUCTIONS.

Afin d'éviter des blessures, baissez complètement le volet avant de desserrer les vis à l'embout du volet.

Le montage et le câblage doivent correspondre aux normes locales de construction et d'électrification.

Avant de commencer les travaux de réparation, coupez l'alimentation du moteur du volet roulant.

Sur l'arrivée de courant, il est nécessaire d'inverter un dispositif de coupure conforme (intervalle de coupure de 3mm, coupure sur tous les pôles).

Les conduites qui seraient endommagées ne peuvent être changées que par le constructeur ou son service client.

Ne laïsez pas les enfants jouer avec les unités de commande. Tenez les télécommandes hors de leur portée.

Vérifiez l'équilibrage de votre installation et son état général de fonctionnement. N'utilise pas l'entrainment si une réparation ou un réglage s'impose.

Gardez un oeil sur l'entrainment pendant le mouvement du volet et tenez lesgens à distance jusqu'à l'arrêt de l'entrainment.

Assurez-vous que même après le montage effectué l'accès au moteur est possible à tout moment.

Contenu du kit

(1) TM10, TM20, TM30 ou TM50 moteur tubulaire
(2) Vis M5 x 15 avec rondelle (1 chacune)
TM20, TM30, TM50
Vis 4,8 x 22 avec rondelle (1 chacune) - TM10
(3) Adaptateur de tube, 60mm, octogonal pour TM20, TM30, TM50
(4) Adaptateur de tube, 40mm, octogonal pour TM10

(5) Cheville carrée (1) ou autre
(5.1) Carre avec fixation (1) et 2 vis
(6) Bracelet de montage (1)
(7) Goupille (1)
(8) Vis de 3,9 x 6,5 (3) TM20, TM30, TM50 pour fixer le blindage
(9) Support de fixation TM10 (se compose de 2 pieces)
(10) Vis de fixation (2) TM10 pour support de fixation
(11) Cheville de réglage

Avant de commencer:

1. Lire attentivement toutes les informations contenues dans ce Mode d'emploi avant d'entreprenevre les procedures d'installation..
2. Vérifier le volet pour s'assurer qu'il n'est pas cassé ou endommagé, et qu'il s'ouvre et se ferme sans à-coup.
3. Determiner si le moteur doit etre instalé du cote gauche, F (1) ou du cote croit (2) du volet. L'installer du même cote que le levier manuel. Laisser descendre le volet jusqu'en bas.
4. Assurez-vous que le moteur est introduit jusqu'à la butée. La commande de fin de course s'effectue via la bague en plastique poussaé à fond.

GARANTIE DU MOTEUR TUBULAIRE

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est depourvu de defaut de materiau et/ou de main d'oeuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modeles TM10, TM20, TM30 et TM50. A la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher tout défaut visible évientuel.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pieces de ce produit qui s'avertent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pieces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus a des defaults, mais qui sont causés par une utilisation deraisonnable (y compris une utilisation qui n'est pas entiement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien; une absence de maintenance ou de réglage nécessaire; ou toute modification ou alteration du produit), les coûts de main d'oeuvre associés au démontage et à la réinstallation d'une unité réparée ou remplaçée, ou les piles de rechange.

Un produit sous garantie qui s'avere etre defectueux en materiau et/ou en main d'oeuvre sera reparé ou remplace (au choix de Chamberlain) sans que le propriétaire n'a t a payer pour la réparation et/ou le remplacement des pièces et/ou du produit. Les pièces defectueuses seront réparées ou remplacées par des pièces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH.

Si, au cours de la période de garantie, le produit semble etre defectieux, veuillez contacter le magasin qui vous l'avait vendu.
Cette garantie n'afcte pas les droits juridiques de I'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de I'acheteur contre le detaillant associés a un contrat d'achat et de vente.Dans I'absence de lois nationales ou de lois de la CEE aplicables, cette garantie constituaera le remede unique et exclusif de I'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage incident ou conssequentiel pour toute garantie explicite ou implicite concernant ce produit.Aucun representant ou autre personne n'est autorise a assumer toute autre responsabilité au nom de Chamberlain GmbH a propos de la vente de ce produit.

Données techniques
Type	TM10	TM20	TM30	TM50
Puissance	125 Watts	155 Watts	185 Watts	235 Watts
Alimentation	230V / 50Hz, cable 2m	230V / 50Hz, cable 2m	230V / 50Hz, cable 2m	230V 550Hz, cable 2m
Couple	10Nm	15Nm	20Nm	40Nm
Capacité de levage	18kg (tube 40mm)	25kg (tube 60mm)	35kg (tube 60mm)	72kg (tube 60mm)
Tours/minute	14 trs/Min.	18 trs/Min.	18 trs/Min.	18 trs/Min

INSTALLATION

Monter ou raccorder la conduite au boitier de raccordement de la ligne de raccordement électrique selon les normes de construction et le code électrique.

B Poussez l'adaptateur de tube (3/4) sur le moteur (1) et fixez l'adaptateur d'entrainement du petit matériel de montage (2). Placez le support carré (5) dans l'évidiment à la tête du moteur et calez-le en appuyant doucement. Si le support carré est livré avec une fixation (5.1), fixez-la avec des vis. Pour le modele TM10, le support de fixation (9) est fixé avec 2 vis (10).
C Deroulez entiement le volet roulant (a). Enlevez la tentative de I'axe (b); Enlevez la commande manuelle (c).
D Retirez l'axe.
E Placez le moteur (1) entierement dans l'axe. Le fin de course ne fonctionne qu'vec un entrainement complètement enforcé. Prenez garde à ce que la bague de l'adaptateur soit bien enforcée. Ne forcez pas, ne cognez pas les pieces. N'abimez pas le moteur tubulaire en le percent!
F Procedez selon les exigences speciales pour un fonctionnement cote gauche (a) ou cote droit (b):
Fixez le bracelet de montage (6) au mur (10) (utilisez les vis et chevilles adaptées).
H Placez le support carré sur le moteur (1) dans le bracelet de montage (6) et fixez avec une goupille.

S'assurer que les vis de réglages de limites (sous le bracelet de montage) sont accessibles.

Ne pas encore remonter le volet roulant sur I'axe!

I RACCORDEMENT ELECTRIQUE

Ne connectez jamais plusieurs moteurs sur une horloge ou un inverseur sans utiliser de relais de séparation - (h) (disponible comme accessoire),

c.à.d. qu'il faut un relais de séparation pour chaque moteur connecté.

L'illustration montre aussi le bracelet de montage (b); le moteur tubulaire (a); l'axe en acier (c); l'embout d'axe (d); et le roulement du mur du côte opposé (e). Pour l'installation du moteur du côte gauche, suivre le diagramme de cablage exactement comme indiqué pour l'accessoire de commande. Pour le sens correct de rotation avec une installation du moteur du côte droit, les fils électriques (marron et noir) doivent être inversés entre l'accessoire de commande et le moteur. (Voir les instructions jointes à l'accessoire choisi).

Demander à un électricien qualifié d'effectuer le raccordement électrique conformément au code électrique en vigueur.

TCS1ED Commutateur à bascule (f)

TCT2ED Horloge programmable (g)

TCTX2ED Interrupteur mural (sans figure)

TCTRX2ED Horloge programmable avec radio récepteur intégré (sans figure)

D'autres accessoires sont disponibles à la section M en page 3.

REGLAGE DE LIMITE «Ouvert» et «Fermé»

Procedure de réglage de limite

N° 1 Réglage de limite pour le «Volet ouvert»

• = augmentation de la course de fermetre
• = réduction de la course de fermeture

N° 2 Réglage de limite pour le « Volet fermé »

• = augmentation de la course d'ouverture
• = réduction de la course d'ouverture

Attention, les fin de courses ne peuvent fonctionner que si le moteur est complètement inséré dans l'axe du volet roulant.

Lire attentivement les instructions suivantes avant d'effectuer les réglages de limite d'ouverture ou de fermetre.

Pour attacher le matériel du volet sur l'arbre, utiliser UNIQUEMENT les vis de montage de 3,9 x 6,5 fournies TM20, TM30, TM50 seulement). Sinon, l'entrainment pourrait être endommagé par des vis trop longues.

Prière d'observer ce point en particulier pour le modele TM10 (aucune vis fournie).Utilisez la fixation correspondante de la tentative du volet sur I'axe.Des vis trop longues peuvent endommager I'entrainement.

SI DES REGLAGES SONT NECESSAIRES, LES EFFECTUER COMME SUIT:

VIS DE RÉGLAGE DE LIMITE N° 1 - OUVERTURE

Faire marcher le moteur pendant un cycle d'ouverture.

Si le moteur s'arrête avant que le volet ne soit complètement ouvert:
Tournier la vis de réglage N° 1 dans le sens + et ouvrir le volet davantage, jusqu'à ce que la position désirée soit atteinte.
Si le moteur s'arrête après l'ouverture complète du volet roulant:

Fermer le volet au-dessous de la position désirée. Tourner la vis de reglage N° 1 dans le sens - et ouvrir à nouveau le volet. Répéter la procédure autant de fois que nécessaire pour atteindre la position désirée.

VIS DE RÉGLAGE DE LIMITE N° 2 - FERMETURE

Faire marcher le moteur pendant un cycle de fermeture. Fixer le volet roulant sur l'axe.
Si le moteur s'arrête trop tout (avant la fermeture completé du volet roulant):

Tourner la vis de reglage N° 2 dans le sens + et fermer à nouveau le volet, jusqu'à ce que la position désirée soit atteinte.
Si le moteur s'arrête après la fermeture complète du volet roulant:

Baisser le volet au-dessus de la position désirée. Tourner la vis de reglage N° 2 dans le sens - et fermer à nouveau le volet. Répéter la procédure autant de fois que nécessaire pour atteindre la position désirée.

EN CAS DE PROBLEME:

Le moteur ne fonctionne pas

• Panne de secteur. Vérifier auprès d'un voisin.
• Le disjoncteur s'est déclenché ou un fusible a sauté. Vérifier la protection de surcharge de l'immeuble. Si nécessaire, demander à un electricien autorisé de modifier la répartition des charges.
  L'inverseur est defectueux. Demander à un électricien autorisé de le vérifier et de le remplaçer si nécessaire.
• Des cycles répétés peuvent avoir déclenché l'inverseur de protection de surcharge du moteur. Attendre 15 minutes et essayer à nouveau.

Le moteur fonctionne d'une façon intermittente

• Demander à un électricien autorisé de vérifier le raccordement du câblage entre l'interrupteur et le moteur, et de le replacer si nécessaire

Le moteur ne s'arrête pas

• Vérifier pour s'assurer que l'adaptateur de l'axe est placé à fond contre l'arrêt.
• Vérifier pour s'assurer que le moteur est introduit à fond dans le tube du store.

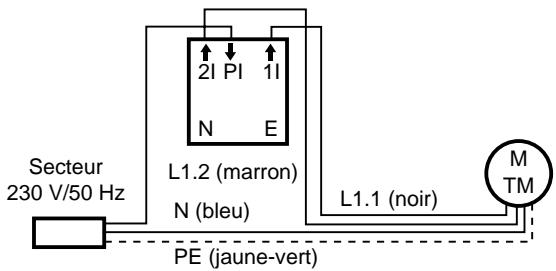

Raccordement de l'interrupteur
modèle 703280 monté à ras

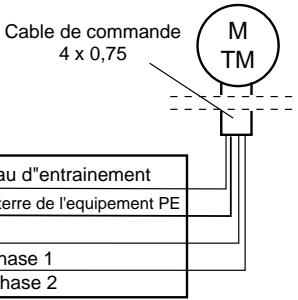

Echelle de couleur pour le tableau d"entrainement
1 jaune-vert	Conducteur de mise à la terre de l'equipement PE
2 bleu	Neutre MP
3 noir	Sens de rotation de phase 1
4 marron	Sens de rotation de phase 2

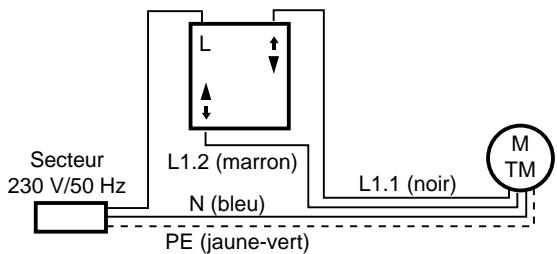

Raccordement de l'interrupteur
modèle TCS1ED monté à ras

No. Modèle

(a) 704636
120785ASA
120758ASA
120756ASA

Description

Moteur TM10
Moteur TM20
Moteur TM30
Moteur TM50

(b) TAO70ASA

Adaptatour d'axe octagonal 70mm (sauf pour TM10)

(c) WT860-1

Axe octagonal 60mm avec embout d'axe - 1m

WT860-2

Axe octagonal 60mm avec embout d'axe - 2m

WT860-3

Adaptateur d'axe octagonal 60mm avec embout d'axe - 3m

(d) 120995

Embout d'axe pour axe octagonal 60mm

(e) 121084

Support pour WT860

(f) TCS1ED

Inverseur (Commutateur à bascule)

(g) TCT2ED

Horloge programmable

TCTRX2ED

Horloge programmable avec radio récepteur intégré

TCTTX2ED

Horloge programmable avec émetteur intégré

(h) WTMZ1

Relais de separation

(i) TCRX3ED

Commande radio de volets roulant pour une incorporation dans le caisson

(j) TCTX2ED

Interrupteur mural émetteur radio

TCRX2ED

Commande de volets roulant avec récepteur radio intégré

(k) WTMLS1

Capeur solaire

(I) TAP65ASA

Adaptatour d'axe, arbre profilé 65mm (sauf pour TM10)

(m) TCLS1ED

Capteur solaire et bris de vitre

(n) 703280

Inverseur

708218

Sachet d'accessoires TM10 - Support moteur (sans figure)

708223

Sachet d'accessoires TM10 - Adaptateur (sans figure)

041TM707008

Sachet d'accessoires TM20, TM30, TM50 (sans figure)

TAM120155

Adaptateur d'axe rainure 78mm seulement pour TM50 (sans figure)

TAM120162

Adaptatour d'axe rainuré 85mm seulement pour TM50 (sans figure)
