BK2JU00 - Chauffe-eau électrique SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Marque	Siemens
Modèle	BK2JU00
Type de produit	Chauffe-eau électrique bouilleur
Capacité	5 litres (environ)
Alimentation électrique	230 V ~ 50 Hz (prise secteur avec terre)
Puissance	Environ 2000 W
Fonctions principales	Production d'eau chaude, très chaude et bouillante ; mitigeur pour eau froide ; indicateur de quantité d'eau ; voyant lumineux de chauffe ; avertisseur sonore à ébullition
Dispositifs de sécurité	Thermostat de sécurité, dispositif anti-surchauffe, arrêt automatique à faible température
Commandes	Sélecteur thermostatique avec touche d'allumage
Tiroir à produit détartrant	Intégré, capacité env. 100-150 ml
Raccordements	Tuyau d'écoulement, tuyau de trop-plein, câble d'alimentation
Pression de service	Débit maxi 10 l/min
Installation	Murale, à l'abri du gel, par un spécialiste
Entretien	Essuyage avec chiffon humide ; détartrage régulier avec produit adapté
Nettoyage	Ne pas utiliser de détergents corrosifs ou récurants
Dimensions (approx.)	Hauteur: 40 cm, Largeur: 30 cm, Profondeur: 30 cm (estimation)
Poids (approx.)	5 kg (estimation)
Matériau	Acier émaillé (réservoir)
Température de consigne	De chaude à bouillante (réglable par thermostat)
Durée de vie estimée	10-15 ans avec entretien régulier

FOIRE AUX QUESTIONS - BK2JU00 SIEMENS

Comment remplir le chauffe-eau pour la première fois ?

Avant la première utilisation, remplissez l'appareil d'eau via le robinet. Ouvrez le mitigeur pour purger l'air. Assurez-vous que l'eau s'écoule normalement par les tuyaux d'écoulement et de trop-plein.

Comment régler la température souhaitée ?

Tournez le sélecteur thermostatique pour choisir la température : position basse pour eau chaude, moyenne pour très chaude, haute pour bouillante. Appuyez sur la touche d'allumage pour démarrer le chauffage.

Quand l'appareil émet-il un bourdonnement sonore ?

Lorsque l'eau atteint l'ébullition, un signal sonore (bourdonnement) se fait entendre. Le voyant lumineux et le chauffage s'allument et s'éteignent en alternance.

Comment détartrer l'appareil ?

Versez 1/2 litre d'eau froide dans l'appareil. Ouvrez le tiroir à produit détartrant, versez environ 100 ml de détartrant pour bouilleur, ajoutez un peu d'eau. Refermez le tiroir. Sélectionnez une température moyenne et mettez en marche pendant 15 minutes, puis ajoutez 5 litres d'eau et chauffez encore 30 minutes. Ouvrez le robinet de remplissage pour évacuer lentement la solution par le trop-plein. Videz et rincez plusieurs fois à l'eau claire.

Que faire si l'eau ne bout plus ?

C'est souvent dû à un entartrage excessif. Effectuez un détartrage complet comme décrit dans la notice. Si le problème persiste, vérifiez que le thermostat est réglé au maximum.

Le voyant lumineux s'allume et s'éteint périodiquement sans que l'eau chauffe, que faire ?

Cela peut indiquer que le thermostat de sécurité est en action car l'appareil est vide ou surchauffé. Éteignez l'appareil (tournez le sélecteur à fond dans le sens inverse des aiguilles) et laissez refroidir. Si le problème persiste, débranchez et contactez le SAV.

Puis-je utiliser une rallonge ou une prise multiple ?

Non, l'appareil doit être branché directement sur une prise secteur avec terre. N'utilisez jamais de prise multiple ou de rallonge pour éviter les risques de surchauffe.

Comment nettoyer l'extérieur de l'appareil ?

Utilisez uniquement un chiffon humide. N'employez aucun produit corrosif, récurant ou détergent agressif. Ne plongez jamais l'appareil dans l'eau.

Quels sont les numéros à indiquer en cas de réclamation SAV ?

Les numéros E et FD se trouvent sous la face inférieure du chauffe-eau. Notez-les avant d'appeler le service après-vente.

L'appareil doit-il être installé par un professionnel ?

Oui, l'installation et la mise en service initiale doivent être effectuées par un spécialiste qualifié, conformément aux normes électriques et de plomberie locales.

MODE D'EMPLOI BK2JU00 SIEMENS

Notice d'emploi et de montage

Veuillez lire attentivement la notice d'emploi avant d'utiliser l'appareil pour la première fois.

Consignes de sécurité

L'appareil ne pourrait être installé et mis en service pour la première fois que par un spécialiste qui respectera ce faisant les consignes figurant dans la présente notice de montage. L'eau doit s'écouler normalement par le tuyau d'écoulement et par celui de trop-plein. Le robinet ne doit pas se terminer par un perlateur. Veuillez ne poser aucun objet sur l'appareil. Le câble d'alimentation électrique du chauffe-eau ne doit toucher aucune pièce chaude. - Un chauffe-eau bouilleur devient très chaud pendant le service. Éloignez les enfants. Le réservoir, le mitigeur, le tuyau d'écoulement et celui de trop-plein peuvent atteindre 100°C.

Présentation de votre nouvel appareil

Ce chauffe-eau bouilleur sert à échauffer l'eau potable destinée aux usages domestiques. Il s'installe dans des locaux fermés et à l'abri du gel.

Il vous permet de préparer

• de l'eau chaude
• de l'eau très chaude
• de l'eau bouillante exempte de germes et bactéries.

Le mitigeur permet de prélever à tout moment de l'eau froide.

1 Tiroir à produit détartrant 2 Indicateur de quantité d'eau, en litres 3 Voyant lumineux allumé quand l'eau chauffe 4 Sélecteur thermostatique et touche d'allumage 5 Câble de branchement 6 Mitigeur 7 Tuyau d'écoulement 8 Tuyau de trop-plein

1 Remplir l'appareil d'eau 2 Sélectionner la température

de chaude à bouillante

3 Enclencher l'appareil : appuyer sur le bouton. 4 Eteindre

Lorsque la température sélectionnée est faible, l'appareil s'éteint automatiquement.

Lorsque l'eau bout, un signal sonore (bourdonnement) se fait entendre. Le chauffage et le voyant s'allument et s'éteignent en alternance avec le signal sonore.

Prélever l'eau chaude.

Si l'appareil n'est pas éteint lorsque l'eau bout, celui-ci se rallumera par intervalles jusqu'à ce que l'eau soit entièrement évaporée. Le dispositif anti-surchauffe éteint le chauffage. Tournez le sélecteur du thermostat en sens inverse des aiguilles d'une montre jusqu'à la butée.

L'appareil redevient prêt à fonctionner une fois qu'il a refroidi.

La température de déconnexion peut varier avec un réglage identique pour les raisons suivantes :

L'entartrage. - Des variations de quantités d'eau dans le chauffe-eau. - Si vous avez demandé à l'appareil de chauffer avant qu'il ait complètement refroidi.

Économies d'énergie

Ne faites jamais chauffer une quantité d'eau supérieure à vos besoins. Prélevez-la dès qu'elle a fini de chauffer.

Entretien de l'appareil

N'essuyez l'appareil et le mitigeur qu'avec un essuie-tout humide. N'utilisez aucun détergent corrosif ou récurant.

Détartrage de l'appareil

L'appareil doit être détartré lorsque l'une des situations suivantes se présente avec la température maximale sélectionnée :

L'eau ne bout plus. Le chauffage et le voyant lumineux s'éteignent et s'allument périodiquement sans que l'avertisseur sonore retentisse. L'eau chaude tarde nettement plus longtemps à s'écouler.

Attention

Le produit détartrant peut provoquer des brûlures cutanées. Nettoyez immédiatement les projections de liquide. Veuillez respecter les consignes d'utilisation du fabricant du produit.

1. Verser dans le chauffe-eau bouilleur 1/2 litre d'eau froide.
2. Ouvrir le tiroir à détergent jusqu'à la butée
3. Dans le tiroir, verser environ 100 ml (équivalent d'un flacon) de produit détartrant en vente dans le commerce et adapté aux chauffe-eaux bouilleurs, rajouter un peu d'eau pour déplacer le produit.

Si l'entartrage est très écais, hausser la quantité de produit détartrant (150 ml maxi.).

1. Refermer complètement le tiroir.
2. Placer le sélecteur de température sur l'intervalle moyen et mettre en marche. Laisser la solution agir pendant 15 minutes.
3. Ensuite, faire arriver 5 litres d'eau dans le chauffe-eau, le faire chauffer à nouveau puis laisser agir pendant 30 minutes.
4. Ouvrir un peu le robinet de remplissage du chauffe-eau pour que la solution détartrante s'écoule lentement par le tuyau de trop-plein et que le tartre qu'elle contient se dissolve lui aussi.
5. Au bout de 5 minutes, vider le réservoir et le rincer plusieurs fois avec de l'eau propre.

Incidents et dépannage

Si chauffe-eau vide, le voyant lumineux s'allume périodiquement, cela signifie que le thermostat de sécurité incorporé empêche l'appareil de surchauffer. Eteignez l'appareil (tournez le sélecteur thermostatique en sens inverse des aiguilles d'une montre jusqu'à la butée).

Si appareil éteint son voyant s'allume périodiquement, débranchez la fiche mâle de la prise secteur puis prévenez le service après-vente (SAV).

Attention

Seul un spécialiste est habilité à effectuer des réparations sur les appareils électriques. Un appareil mal réparé peut vous faire courir de graves risques.

Avant de vous adresser au service-aprés-venture, prenez la peine au préalable de répondre aux questions suivantes:

La fiche électrique de l'appareil est-elle correctement branchée? Le disjoncteur ou le fusible de l'installation électrique locale est-il enclenché ou a-t-il lâché? - Après une séquence de chauffage préalable, la température de l'appareil a-t-elle eu le temps de redescendre suffisamment?

En répondant à ces simples questions, vous épargnerez peut-être les coûts d'une intervention inutile du service de réparation.

Si vous faites appel aux services du SAV, veuillez indiquer les numéros E et FD de votre appareil. Vous les trouverez contre la face inférieure du chauffe-eau.

Consignes à respecter

Respecter la réglementation légale applicable dans votre pays. Respecter les prescriptions de branchement édictées par la Compagnie nationale/locale de distribution d'électricité et par la compétente des eaux. N'installer l'appareil que dans un local à l'abri du gel. Après le montage:

Expliquez à l'utilisateur comment fonctionne l'appareil et remettez-lui s. v. p. la notice d'emploi.

Étendue des fournitures

• Prévoyez un espace libre d'au moins 30 mm au-dessus du bord supérieur de l'appareil. Voir ses dimensions page 10. Monter le chauffe-eau bien à la verticale. Compenser les inégalités du mur par des raccords intercalaires pour tuyaux. Voir page 10. Pour créer une prise d'eau supplémentaire, procurez-vous dans le commerce un raccord intercalaire (50 mm) pour une dérivation. Voir page 10. Vérifier la longueur du câble d'alimentation électrique. Si nécessaire, équiper l'appareil d'un câble d'alimentation plus long avant de le fixer contre le mur. Voir page 9.

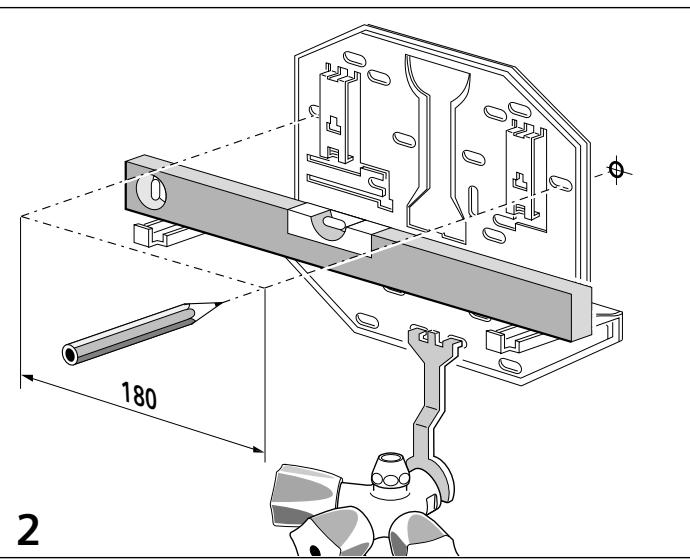

2. Marquer l'emplacement des trous

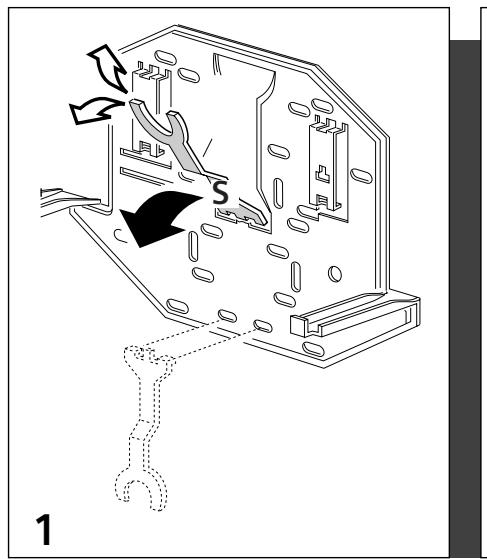

1. Retirer la plaque de fixation équipant l'appareil. Casser le gabarit de perçage « S ». 2. Placer le gabarit contre la plaque de fixation comme le montre la figure puis la poser au-dessus du mélangeur. - Marquer l'emplacement des trous de fixation.

Remarque:

Veiller à ce que la plaque de fixation soit bien à l'horizontal.

Vous pouvez réutiliser les trous/chevilles de fixation qui retenaient l'ancien chauffe-eau. Choisissez à cette fin les trous adéquats ménagés dans la plaque de fixation.

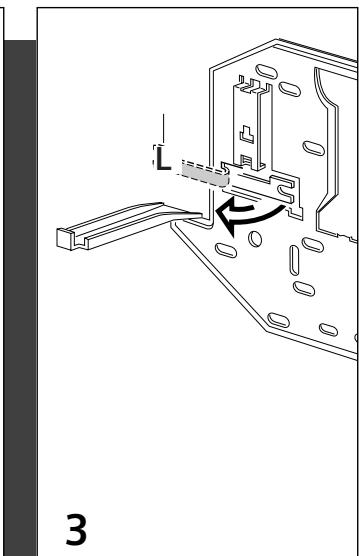

3 Si l'appareil précédent était un chauffe-eau bouilleur SIEMENS BK 0562, plier la patte « L » vers l'extérieur puis utiliser les trous/chevilles de fixation déjà en place.

Positionner le câble d'alimentation « A » dans l'évidement (côté droit ou gauche, suivant la position de la prise secteur). Accrocher l'appareil sur la plaque de fixation. Visser à fond les tuyaux de liaison et d'écoulement. Émancher le tuyau de trop-plein.

Le débit d'alimentation du chauffe-eau ne doit pas dépasser 10 l/min maxi, c'est-à-dire qu'en 6 secondes il ne doit pas arriver plus d'un litre d'eau dans l'appareil.

Ouvrir le robinet « G » en grand. Pour régler le débit, tourner d'un demi-tour maxi la vis d'étranglement « D » située sous la face inférieure du mitigeur.

6. Branchement électrique

Ne brancher la fiche mâle de l'appareil qu'à une prise secteur à contacts de terre installée réglementairement. N'utilise jamais de prise multiples. Si nécessaire, équipez l'appareil d'un cable d'alimentation plus long. Voir page 9. Ne brancher la fiche mâle de l'appareil dans la prise secteur à contacts de terre qu'une fois l'appareil monté contre le mur.

Attention

Avant de changer le câble, débrancher la fiche du secteur.

Écart variable par rapport au mur

Si l'appareil ne doit pas toucher le mur, utilise un raccord intercalaire pour tuyau en vente habituelle dans le commerce, puis incurver en conséquence l'écarteur « A »

1 Montage contre le mur. 2 Montage avec intercalage d'un raccord a, longueur 30mm en vente habituelle dans le commerce. 3 Montage avec intercalage d'un raccord b, longueur 50 mm en vente habituelle dans le commerce, équipé d'une dérivation pour brancher un robinet supplémentaire.

Dimensions de l'appareil

E1 Chauffage H1 Voyant lumineux H2 Avertisseur sonore N1 Limiteur du sélecteur thermostatique N2 Régulateur du point d'ébullition N3 Thermostat de sécurité X1 Raccordement au secteur
