MODE D'EMPLOI AD426WE1 BRANDT

Le guide d’utilisation - Hotte galbée

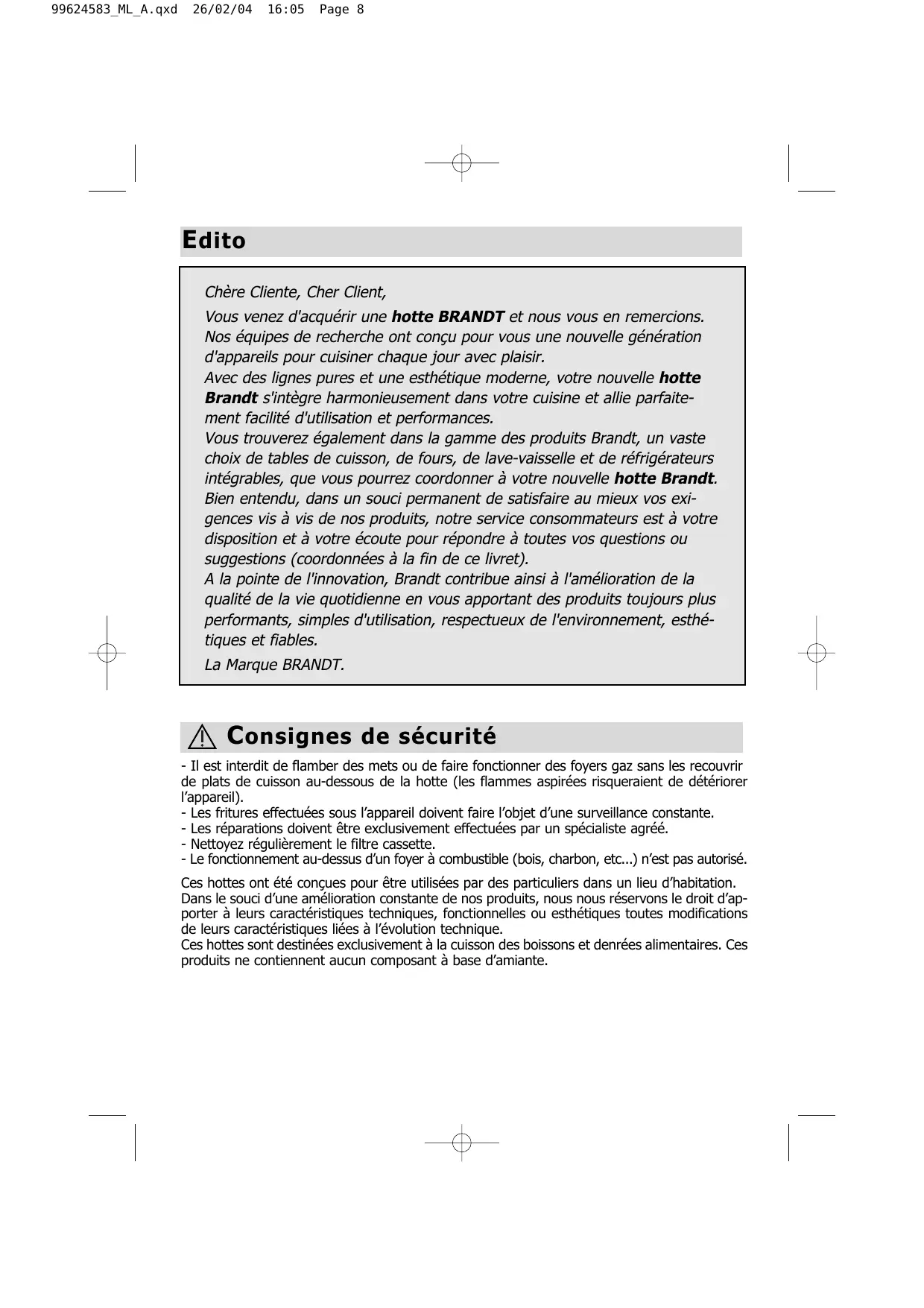

99624583_ML_A.qxd 26/02/04 16:05 Page 8 E dito Chère Cliente, Cher Client, Vous venez d'acquérir une hotte BRANDT et nous vous en remercions. Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils pour cuisiner chaque jour avec plaisir. Avec des lignes pures et une esthétique moderne, votre nouvelle hotte Brandt s'intègre harmonieusement dans votre cuisine et allie parfaitement facilité d'utilisation et performances. Vous trouverez également dans la gamme des produits Brandt, un vaste choix de tables de cuisson, de fours, de lave-vaisselle et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte Brandt. Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). A la pointe de l'innovation, Brandt contribue ainsi à l'amélioration de la qualité de la vie quotidienne en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environnement, esthétiques et fiables. La Marque BRANDT. C onsignes de sécurité - Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flammes aspirées risqueraient de détériorer l’appareil). - Les fritures effectuées sous l’appareil doivent faire l’objet d’une surveillance constante. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Nettoyez régulièrement le filtre cassette. - Le fonctionnement au-dessus d’un foyer à combustible (bois, charbon, etc...) n’est pas autorisé. Ces hottes ont été conçues pour être utilisées par des particuliers dans un lieu d’habitation. Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennent aucun composant à base d’amiante. 99624583_ML_A.qxd 26/02/04 16:05 Page 9 Tout au long de la notice, vous signale les consignes de sécurité, vous signale les conseils et les astuces C omment se présente votre hotte ? Fig.1 Modèle 3 vitesses

lll Petite vitesse Moyenne vitesse Grande vitesse Éclairage Modèle silence électronique

Éclairage 1 Petite vitesse Arrêt 2 Moyenne vitesse Mise en route 3 Grande vitesse Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres métalliques. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible. 99624583_ML_A.qxd 26/02/04 16:05 Page 10 C omment installer votre hotte ? Vous possédez une sortie vers l’extérieur : fig. 4 Votre hotte peut être raccordée sur celle-ci par l’intermédaire d’une gaine d’évacuation (minimum Ø 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage. Vous ne possédez pas de sortie vers l’extérieur : fig. 5 Tous nos appareils ont la possibilité de fonctionner en mode recyclage. Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs. M ontage de votre hotte L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte. - Placez contre le mur le gabarit de montage : fig. 2 - Tracez un trait vertical sur le mur afin de positionner parfaitement l’axe de votre hotte avec votre appareil de cuisson. - Tracez un repère sur le trait vertical à 70 cm minimum de votre plan de cuisson. Remarque : dans le cas d’un mur creux, utilisez des vis et des chevilles adaptées. - Démontez les filtres cassette (fig. 3). - Accrochez la hotte par ses découpes rectangulaires. La taille de ces découpes vous permet un réglage vers la gauche ou vers la droite (fig. 3). Régler la hauteur et le niveau en manoeuvrant les vis de réglage «A» des supports puis bloquer la hotte contre le mur en serrant les vis «B» (Fig. 3). R accordement de votre hotte Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, ou d’un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger. 99624583_ML_A.qxd 26/02/04 16:05 Page 11 M ontage de la cheminée Fonctionnement en évacuation extérieure: fig. 4 et 8 - Enlevez les 2 clips de fixation prévus pour le transport des cheminées. - Enlevez les 2 vis de fixation du déflecteur plastique (en mode recyclage uniquement). - Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6). Prendre soin d’aligner les 2 encoches triangulaires du support métallique avec le trait vertical sur le mur. - Dans le cas d’une gaine diamètre 125 mm, utilisez l’adaptateur fourni (fig. 8). Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage. - Préparez votre cheminée télescopique en prenant soin de dissimuler les ouïes (fig. 8). Emboîter les cheminées l’une dans l’autre au maximum. - Fixez la partie supérieure sur le support métallique. - Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l’emboîter dans le sommet de la hotte. Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression. Fonctionnement en recyclage: fig. 5 et 9 - Il est possible de retirer les clapets anti-retours. - Fixez contre le mur, en appui sur le plafond, le déflecteur plastique des fumées. Prendre soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 7). - Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière qu’elles soient visibles (fig. 9). - Fixez la partie supérieure sur le déflecteur plastique. - Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l’emboîter dans le sommet de la hotte. Comment changer la lampe ? Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur,

1. Retirez les filtres métalliques (fig. 10).

2. Dévissez puis changez l’ampoule E14-40W (fig. 11).

3. Replacez les filtres métalliques.

99624583_ML_A.qxd 26/02/04 16:05 Page 12 C omment nettoyer votre hotte ? La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions. ENTRETIEN FILTRE CASSETTE

FILTRE CHARBON ACTIF

Avant la première utilisation du filtre cassette, retirez le film de protection. Pour les hottes installées en recyclage

IMPERATIF TOUS LES MOIS

Pour éviter tout risque d’incendie. POURQUOI ? poussières. Il est l’élément assurant une part importante de l’efficacité de votre hotte. Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale ou des couverts en argent). Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement. Ce filtre retient les vapeurs grasses et les COMMENT ? N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux. ENTRETIEN ANNUEL : filtre charbon actif UNIQUEMENT pour les hottes installées en version recyclage (non raccordées à une évacuation extérieure). Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation pour éviter tout risque d’incendie. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement. Démontage du filtre cassette (Fig. 10) Montage du filtre charbon (modèle standard) Fig.13

1. Re t i r e z l e s c a s s e t t e s .

2. Placez le filtre charbon sur la cassette coté intérieur de la hotte.

3. Placez les 2 tringles de maintien.

4 . Fa î t e s c e t t e o p é ra t i o n s u r t o u t e s l e s c a s s e t t e s . Montage du filtre charbon (modèle silence) Fig. 12 P l a c e z l e s 2 filtres de chaque côté du moteur en vissant. 99624583_ML_A.qxd 26/02/04 16:05 Page 13 Qui contacter ? Relations consommateurs Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente. Pour communiquer : nous sommes à l’écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement. Vous pouvez nous écrire : SERVICE CONSOMMATEURS BRANDT BP 9526

ou nous téléphoner au :

• Service fourni par Brandt Customer Services, société par actions simplifiée au capital de

2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 Euros RCS Nanterre 440 302 347. Les défauts d’aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n’entraîne pas un non fonctionnement ou une inaptitude à l’usage ne sont pas pris en compte par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié. Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre appareil et son fonctionnement, fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d’entretien et de réparation,
• Utilisent exclusivement les pièces d’origine. En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence complète de votre appareil (type de l’appareil et numéro de série) Ces renseignements figurent sur la plaque signalétique fixée à l’intérieur de l’appareil. Les descriptions et les caractéristiques apportées dans ce livret sont données seulement à titre d’information et non d’engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d’effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
