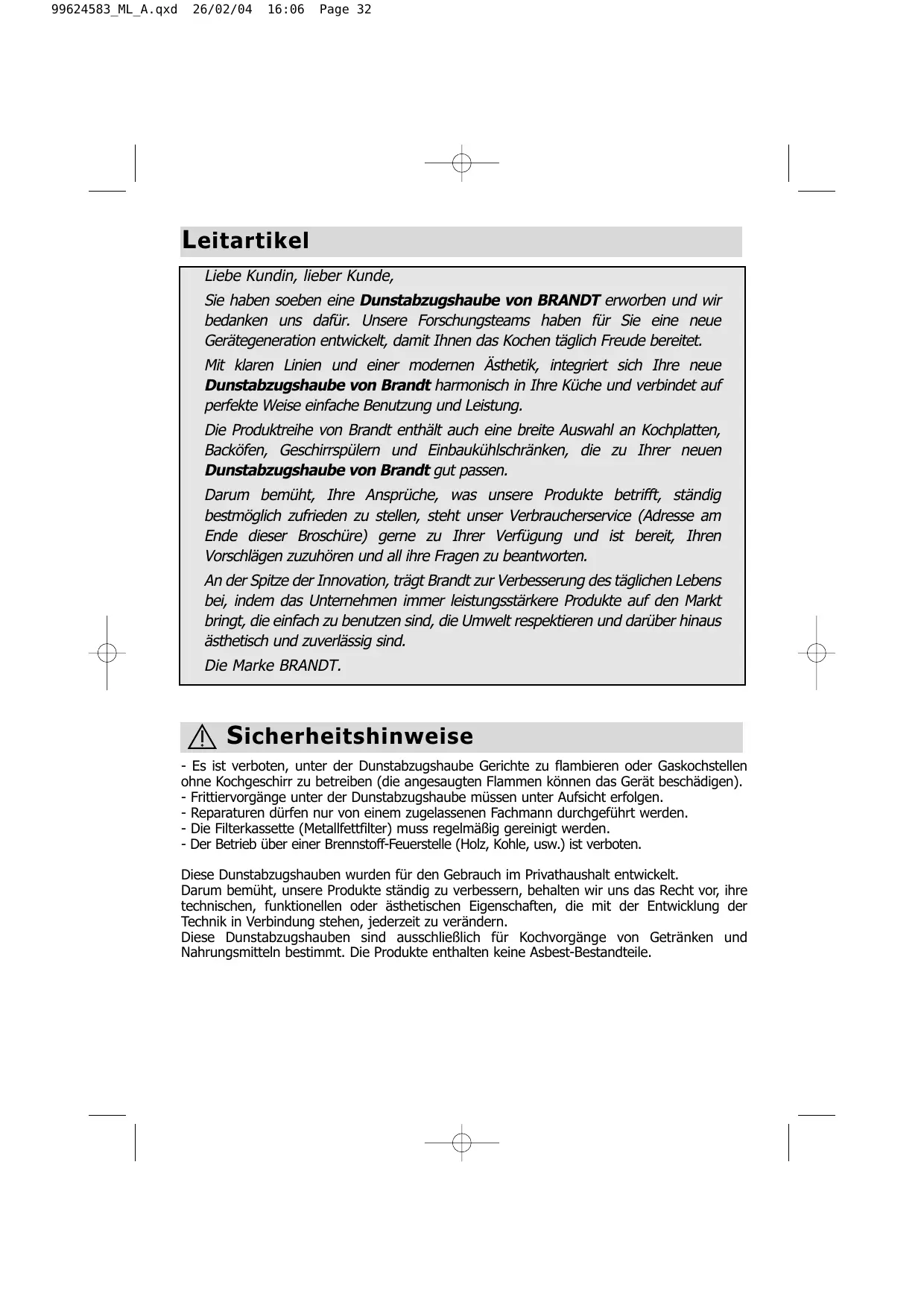

99624583_ML_A.qxd 26/02/04 16:06 Page 32 L eitartikel Liebe Kundin, lieber Kunde, Sie haben soeben eine Dunstabzugshaube von BRANDT erworben und wir bedanken uns dafür. Unsere Forschungsteams haben für Sie eine neue Gerätegeneration entwickelt, damit Ihnen das Kochen täglich Freude bereitet. Mit klaren Linien und einer modernen Ästhetik, integriert sich Ihre neue Dunstabzugshaube von Brandt harmonisch in Ihre Küche und verbindet auf perfekte Weise einfache Benutzung und Leistung. Die Produktreihe von Brandt enthält auch eine breite Auswahl an Kochplatten, Backöfen, Geschirrspülern und Einbaukühlschränken, die zu Ihrer neuen Dunstabzugshaube von Brandt gut passen. Darum bemüht, Ihre Ansprüche, was unsere Produkte betrifft, ständig bestmöglich zufrieden zu stellen, steht unser Verbraucherservice (Adresse am Ende dieser Broschüre) gerne zu Ihrer Verfügung und ist bereit, Ihren Vorschlägen zuzuhören und all ihre Fragen zu beantworten. An der Spitze der Innovation, trägt Brandt zur Verbesserung des täglichen Lebens bei, indem das Unternehmen immer leistungsstärkere Produkte auf den Markt bringt, die einfach zu benutzen sind, die Umwelt respektieren und darüber hinaus ästhetisch und zuverlässig sind. Die Marke BRANDT. S icherheitshinweise - Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder Gaskochstellen ohne Kochgeschirr zu betreiben (die angesaugten Flammen können das Gerät beschädigen). - Frittiervorgänge unter der Dunstabzugshaube müssen unter Aufsicht erfolgen. - Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden. - Die Filterkassette (Metallfettfilter) muss regelmäßig gereinigt werden. - Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist verboten. Diese Dunstabzugshauben wurden für den Gebrauch im Privathaushalt entwickelt. Darum bemüht, unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Eigenschaften, die mit der Entwicklung der Technik in Verbindung stehen, jederzeit zu verändern. Diese Dunstabzugshauben sind ausschließlich für Kochvorgänge von Getränken und Nahrungsmitteln bestimmt. Die Produkte enthalten keine Asbest-Bestandteile. 99624583_ML_A.qxd 26/02/04 16:06 Page 33 In der Gebrauchsanleitung kennzeichnet, die Sicherheitshinweise, Kennzeichnet Hinweise und kleine Kniffe P räsentierung Ihrer Dunstabzugshaube Abb. 1 Modell mit 3 Geschwindigkeitsstufen

lll Geringe Geschwindigkeit Mittlere Geschwindigkeit Hohe Geschwindigkeit Beleuchtung

Elektronisch geräuscharmes Modell

Beleuchtung 1 Geringe Leistung Stop 2 Mittlere Leistung Inbetriebnahme 3 Hohe Leistung Bei einer Küche, die durch ein mit einem Kamin verbundenes Gerät geheizt wird (Beispiel: Zimmerofen, Herd, usw.), muss eine Dunstabzugshaube mit Umluftbetrieb verwendet werden.Die Dunstabzugshaube darf nicht ohne die Metallfilter betrieben werden. Es sollte eine geeignete Belüftung des Raums vorgesehen werden, wenn eine Küchenabzugshaube zur gleichen Zeit eingesetzt wird wie Geräte, die mit Gas oder einem anderen Brennstoff funktionieren. 99624583_ML_A.qxd 26/02/04 16:06 Page 34 I nstallation Ihrer Dunstabzugshaube Sie verfügen über einen Abzug nach draußen: Abb. 4 Ihre Dunstabzugshaube kann über einem Abzug (Ø mindestens 125 mm, emailliert, aus Alu., einem Schlauch oder einem nicht entzündlichen Material) installiert werden. Wenn der Ø Ihrer Rohrleitung unter 125 mm liegt, müssen Sie automatisch auf den Recyclingmodus übergehen. Sie verfügen nicht über einen Abzug nach draußen: Abb. 5 All unsere Geräte können nach dem Umluftprinzip betrieben werden. In diesem Fall müssen Sie einen Aktivkohlefilter einbauen, der die Gerüche zurückhält. M ontage Ihrer Dunstabzugshaube Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. Die Abluft darf insbesondere nicht in Rohre abgeleitet werden, die dem Rauchabzug von Geräten dienen, die mit Gas oder anderen Brennstoffen betrieben werden. Die Verwendung eines stillgelegten Abzugsrohrs kann nur mit der Erlaubnis eines Fachmanns erfolgen. Der Mindestabstand zwischen Kochfläche und niedrigstem Teil der Abzugshaube muss 70 cm betragen. Wenn in den Anweisungen betreffend das unter der Abzugshaube installierte Gaskochfeld einen größeren Abstand als 70 cm empfohlen wird, ist dieser Abstand einzuhalten. - Halten Sie die Montageschablone an die Wand: Abb. 2 - Ziehen Sie einen senkrechten Strich an der Wand, um die Dunstabzugshaube genau in der Mitte Ihres Kochgeräts anzubringen. - Zeichnen Sie in einem Abstand von mindestens 70 cm von der Kochebene eine Markierung auf dem senkrechten Strich. Anmerkung: Bei einer Hohlwand müssen Sie geeignete Schrauben und Dübel verwenden. - Demontieren Sie die Filterkassetten (Abb. 3). - Die Dunstabzugshaube an den rechteckigen Einkerbungen aufhängen. Die Größe dieser Einkerbungen ermöglicht Ihnen eine Einstellung nach links oder rechts (Abb. 3). Stellen Sie die Höhe und das Niveau mit Hilfe der Einstellschrauben «A» der Halterungen ein und blockieren Sie anschließend die Dunstabzugshaube durch Festziehen der Schrauben «B» (Abb. 3) an der Wand. A nschluss Ihrer Dunstabzugshaube Dieses Gerät wird mit einem Anschlusskabel H05VVF mit 3 Leitern 0,75 mm² (Null-, Phasen- und Erdleiter) geliefert. Es muss über eine genormte Steckdose CEI 60083 an ein Einphasenstromnetz mit 220-240 V angeschlossen werden, die nach dem Einbau zugänglich bleiben muss, oder über einen Unterbrecher für alle Leitungen mit einer Öffnungsweite von mindestens 3 mm. Bei einem Unfall aufgrund einer nicht vorhandenen oder fehlerhaften Erdung können wir nicht zur Haftung gezogen werden. Die Sicherung Ihrer Installation muss 10 oder 16 A stark sein. Wenn das Anschlusskabel beschädigt ist, müssen Sie den Kundendienst in Anspruch nehmen, um Gefahren zu vermeiden. 99624583_ML_A.qxd 26/02/04 16:06 Page 35 M ontage des Kamins Abluftbetrieb: Abb. 4 und 8 - Entfernen Sie die 2 für den Transport der Kaminteile vorgesehenen Befestigungsschrauben. - Entfernen Sie die 2 Befestigungsschrauben des Kunststoffablenkers (Ausschließlich im Recyclingmodus). - Befestigen Sie die Metallhalterung des Kamins (Abb. 6) direkt unter der Decke an der Wand. Richten Sie dabei die beiden dreieckigen Einkerbungen der Halterung an dem senkrechten Strich an der Wand aus. - Verwenden Sie bei einem Abzugsrohr Durchmesser 125 mm den mitgelieferten Adapter (Abb. 8). Wenn das externe Rohr einen Durchmesser unter 125 mm aufweist, müssen Sie Ihre Dunstabzugshaube im Recyclingmodus anschließen. - Bereiten Sie den ausziehbaren Kamin vor und verbergen Sie dabei die Luftaustrittsöffnungen (Abb. 8). Schieben Sie die Kaminteile so weit wie möglich ineinander. - Den oberen Teil an der Metallhalterung befestigen. - Passen Sie die Länge des ausziehbaren Kamins an, indem Sie den äußeren Teil nach unten schieben und in das Oberteil der Dunstabzugshaube einfügen. Für eine optimale Wirkung Ihrer Dunstabzugshaube empfehlen wir Ihnen den Anschluss an ein Abzugsrohr mit einem Durchmesser von 150 mm (nicht mitgeliefert). Verwenden Sie möglichst wenig Winkelstücke und ein möglichst DE kurzes Rohr. Beim Abluftbetrieb der Dunstabzugshaube müssen Sie für eine ausreichende Frischluftzufuhr sorgen, damit im Raum kein Unterdruck entsteht. Umluftbetrieb: Abb. 5 und 9 - Sie können die Rücklaufklappen entfernen. - Befestigen Sie den Kunststoffablenker direkt unter der Decke an der Wand. Zentrieren Sie dabei den Ablenker an dem senkrechten Strich an der Wand (Abb. 7). - Bereiten Sie den Kamin vor und richten Sie dabei die Luftaustrittsöffnungen so nach oben, dass sie sichtbar sind (Abb. 9). - Den oberen Teil am Kunststoffblech befestigen. - Passen Sie die Länge des ausziehbaren Kamins an, indem Sie den äußeren Teil nach unten schieben und in das Oberteil der Dunstabzugshaube einfügen. Auswechseln der Lampe Vor jedem Eingriff muss die Dunstabzugshaube vom Netz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Sicherungsautomaten.

1. Die Metallfilter entfernen (Abb. 10).

2. Die Birne E14-40W losschrauben und auswechseln (Abb. 11)

3. Die Metallfilter wieder einsetzen.

99624583_ML_A.qxd 26/02/04 16:06 Page 36 R einigung Ihrer Dunstabzugshaube Wenn Sie die Metallfilter entfernen, darf die Dunstabzugshaube nicht unter Strom stehen, Sie müssen zuvor entweder den Stecker ziehen oder den Überlastschalter betätigen. Nach ihrer Reinigung müssen die Metallfilter den Anweisungen entsprechend erneut eingesetzt werden. PFLEGE FILTERKASSETTE (METALLFETTFILTER) AKTIVKOHLEFILTER Den Schutzfilm vom filterkassette (metallfettfilter) entfernen, bevor Sie ihn das erste Mal benutzen. für die Dunstabzugshauben mit Umluftbetrieb

UNBEDINGT EINMAL PRO MONAT

UNBEDINGT EINMAL PRO JAHR

Um Brandrisiken zu vermeiden. WARUM? Dieser Filter hält Fettdämpfe und Staubpartikel zurück. Dieses Element hat einen sehr großen Einfluss auf die Wirksamkeit der Dunstabzugshaube. Dieser Filter hält die Gerüche zurück und muss je nach Nutzungsgrad wenigstens einmal jährlich gewechselt werden. WIE? Reinigen Sie ihn mit einem handelsüblichen Reinigungsmittel, spülen Sie gründlich nach und trocknen Sie ihn ab. Die Reinigung kann auch in der Geschirrspülmaschine in senkrechter Position durchgeführt werden (nicht mit schmutzigem Geschirr oder Silberbesteck in Kontakt bringen!). Bestellen Sie die Filter bei Ihrem Fachhändler (anhand der Bestellnummer auf dem Geräteschild im Inneren der Dunstabzugshaube) und halten Sie das Datum des Wechsels schriftlich fest. Verwenden Sie niemals Metallschwämme, Scheuermittel oder sehr harte Bürsten. Verwenden Sie zur Reinigung von Gehäuse und Leuchtblende ausschließlich ein handelsübliches, in Wasser gelöstes Reinigungsmittel. Spülen Sie mit klarem Wasser nach und trocknen Sie mit einem weichen Lappen ab. JÄHRLICHE WARTUNG: Aktivkohlefilter NUR für Dunstabzugshauben mit Umluftbetrieb (kein Anschluss nach außen). Dieser Filter hält die Gerüche zurück und muss je nach Nutzungsgrad mindestens einmal jährlich ausgewechselt werden, um Brandrisiken zu vermeiden. Diese Filter bei Ihrem Händler bestellen (unter Angabe der auf dem auf dem Typenschild in der Dunstabzugshaube stehenden Referenz). Das Datum des Austausches notieren. Demontage des Kassettenfilters (Abb. 10) Montage des Kohlefilters (Standardmodell) Abb. 13

1. D i e Ka s s e t t e n e n t f e r n e n .

2. Den Kohlefilter in die Kassette an der Innenseite der Abzugshaube einfügen.

3. Die 2 Befestigungsstäbe einsetzen.

4 . D e n s e l b e n Vo r g a n g a n a l l e n Ka s s e t t e n w i e d e r h o l e n . Montage des Kohlefilter (geräuscharmes Modell) Abb. 12 D i e 2 F i l t e r a n j e d e r S e i t e d e s M o t o r s f e s t s c h ra u b e n . 99624583_ML_A.qxd 26/02/04 16:06 Page 37 Kontaktaufnahme Auf eine anormale Benutzung oder die Reinigung mit scheuernden Produkten zurückzuführende Schönheitsfehler, die keine Funktionsstörungen oder eine Benutzungsunfähigkeit zur Folge haben, werden vom Hersteller nicht berücksichtigt. Jede Panne muss von einem qualifizierten Techniker behoben werden. Nur die Händler unserer Marke:

• Kennen Ihr Gerät und seine Funktionsweise genau,
• Wenden vollständig unsere Einstellungs-, Wartungs- und Reparationsmethoden an.
• Benutzen ausschließlich Originalteile. Im Falle einer Reklamation oder zur Bestellung von Ersatzteilen bei Ihrem Händler, geben Sie bitte die vollständige Referenz Ihres Gerätes an (Gerätetyp und Seriennummer). Diese Auskünfte stehen auf dem im Innern Ihres Gerätes befestigten Typenschild. Die in diesem Heft aufgeführten Eigenschaften dienen lediglich der Information und stellen kein Engagement dar. In der Tat sind wir ständig um die Qualität unserer Produkte bemüht und behalten uns somit das Recht vor, alle erforderlichen Veränderungen oder Verbesserungen, ohne vorherige Benachrichtigung, durchzuführen.
