R40LI - Robot tondeuse GARDENA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot tondeuse automatique
Marque	GARDENA
Modèle	R40Li
Dimensions (L x l x H)	58 x 46 x 26 cm
Poids	8 kg
Batterie	Lithium-ion, 18 V / 1,6 Ah
Transformateur	230 VAC / 21,6 VDC
Consommation d'énergie moyenne	7 kWh/mois sur 400 m²
Système de coupe	Disque à 3 lames pivotantes
Vitesse du moteur de lame	2900 tr/min
Consommation en coupe	20 W ± 20%
Hauteur de coupe	2 à 5 cm (réglage continu)
Largeur de coupe	17 cm
Capacité de travail maximale	400 m² ± 20%
Autonomie de tonte	40 à 60 minutes
Temps de charge	60 à 90 minutes (80 à 100 min si batterie vide)
Surface tondue par heure	Environ 30 m²/h
Niveau sonore (puissance mesurée)	56 dB(A)
Niveau sonore garanti	58 dB(A)
Longueur maximale du câble périphérique	250 m (200 m fourni)

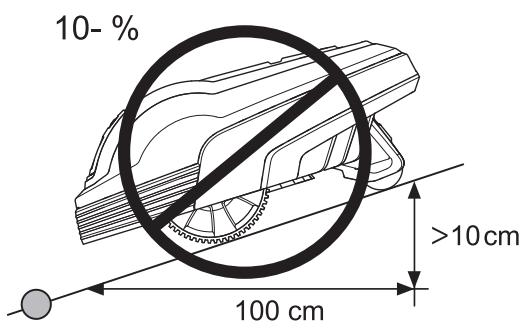

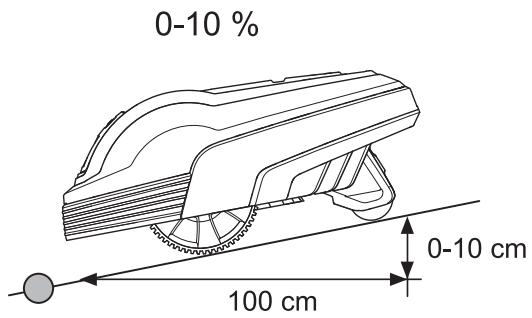

Pente maximale dans la zone de travail	25% (14°)
Indice de protection	Conçu pour usage extérieur, ne pas nettoyer au jet d'eau

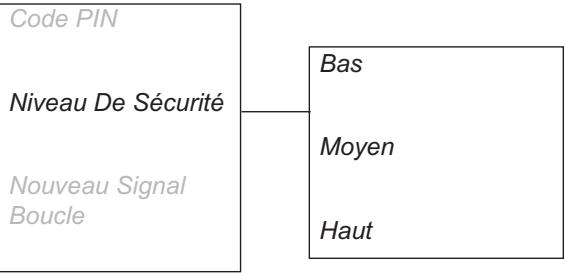

Fonctions de sécurité	Code PIN, Niveau de sécurité (Bas/Moyen/Haut), Alarme, Arrêt d'urgence (bouton STOP)
Entretien courant	Nettoyage du châssis et des lames, remplacement des lames toutes les 6 à 8 semaines
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - R40LI GARDENA

Comment installer le câble périphérique et le câble guide ?

L'installation se fait en plusieurs étapes : 1) Préparer la zone (tondre l'herbe haute). 2) Placer la station de charge sur une surface plane avec 3 mètres libres devant. 3) Poser le câble périphérique à 20-30 cm des obstacles, en le fixant avec des cavaliers ou en l'enterrant. 4) Connecter le câble aux bornes A1/A2 de la station. 5) Poser le câble guide en le faisant passer dans la rainure sous la station, puis le connecter à la borne Guide. 6) Vérifier la boucle : le voyant de la station doit être vert fixe.

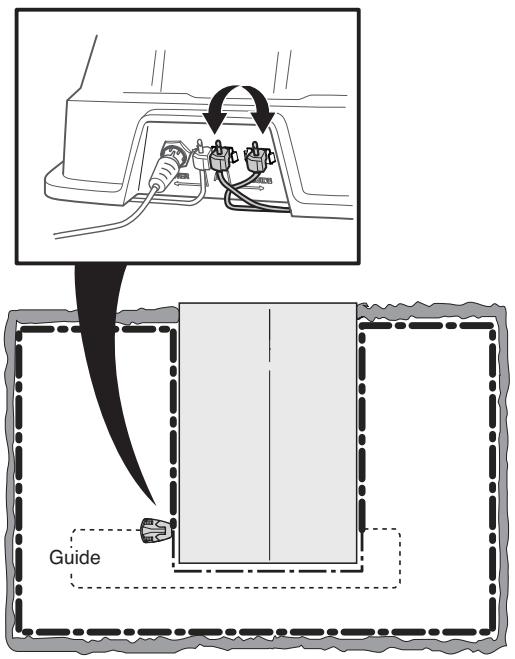

Que faire si la tondeuse robot ne trouve pas la station de charge ?

Vérifiez que le câble guide est correctement connecté et non coupé (voyant jaune clignotant). Assurez-vous que la station de charge est bien positionnée (surface plane, 3 mètres libres devant). Si le voyant est bleu clignotant, le câble périphérique est coupé. Utilisez la fonction Calibrer guide dans le menu Réglages pour tester le guidage. Vérifiez aussi que le code PIN n'est pas verrouillé.

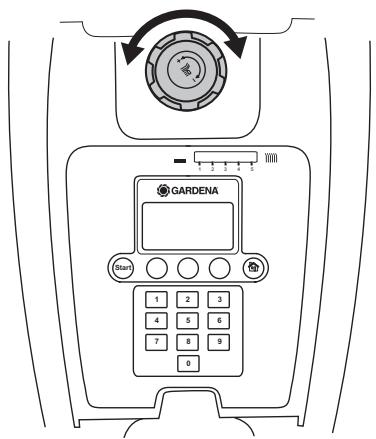

Comment régler la hauteur de coupe sur le GARDENA R40Li ?

Arrêtez la tondeuse avec le bouton STOP. Ouvrez le capot et tournez le bouton de réglage de la hauteur (sous le capot) : dans le sens des aiguilles d'une montre pour réduire la hauteur (min. 2 cm), dans le sens inverse pour l'augmenter (max. 5 cm). Après installation, réglez d'abord sur MAX pendant une semaine pour éviter d'endommager le câble.

Quel est le code PIN par défaut et comment le changer ?

Il n'y a pas de code PIN par défaut ; vous le définissez lors du premier démarrage. Pour le changer, allez dans le menu Sécurité > Code PIN. Saisissez un nouveau code à 4 chiffres (ex : 1234, mais pas 0000) et confirmez. Notez-le sur la fiche Mémo fournie. Si vous l'oubliez, contactez le service après-vente GARDENA.

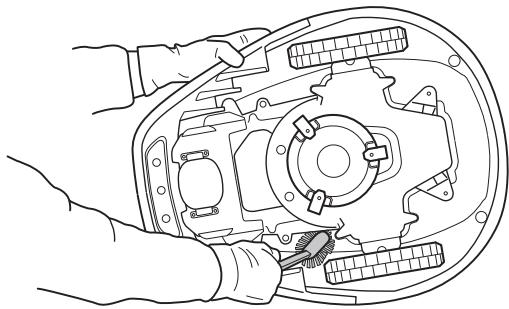

Comment nettoyer la tondeuse robot ?

Utilisez un chiffon humide ou une brosse douce. N'utilisez jamais de nettoyeur haute pression ni de jet d'eau (risque de pénétration d'eau). Nettoyez le châssis, les lames et le disque de coupe. Vérifiez que le disque tourne librement. Retirez l'herbe accumulée autour de l'arbre du moteur si nécessaire.

Pourquoi la tondeuse robot tond-elle de façon irrégulière ?

Plusieurs causes possibles : 1) La minuterie n'est pas réglée assez longtemps (augmentez les plages horaires). 2) Les lames sont émoussées (remplacez-les toutes). 3) La zone de travail est trop grande (réduisez-la ou augmentez le temps de tonte). 4) La proportion de démarrage à distance est mal réglée (menu Réglages). 5) L'herbe est trop haute (augmentez la hauteur de coupe progressivement).

Que signifie le voyant de la station de charge ?

Vert fixe : fonctionnement normal. Bleu clignotant : coupure du câble périphérique. Jaune clignotant : coupure du câble guide. Rouge clignotant : panne de l'antenne (contactez SAV). Bleu fixe : signal faible (câble trop long ou endommagé). Rouge fixe : panne électronique (contactez SAV).

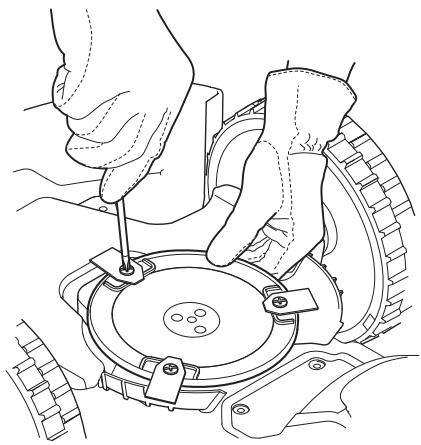

Comment remplacer les lames du GARDENA R40Li ?

Mettez l'interrupteur principal sur 0. Retournez la tondeuse. Dévissez les 3 vis du disque de coupe à l'aide d'un tournevis (pas de vis à droite). Remplacez toutes les lames et les vis en même temps pour conserver l'équilibre. Vissez les nouvelles lames avec les nouvelles vis (couple de serrage : environ 2 Nm). Remettez le disque en place.

La batterie se décharge rapidement : que faire ?

Vérifiez si le disque de coupe est bloqué par de l'herbe (nettoyez-le). Si la batterie est ancienne, elle peut être usée : remplacez-la (batterie spécifique GARDENA). En dessous de 15°C, l'autonomie diminue normalement. Assurez-vous que la tondeuse reste au moins 11 heures par jour dans la station de charge pour la phase de repos de la batterie.

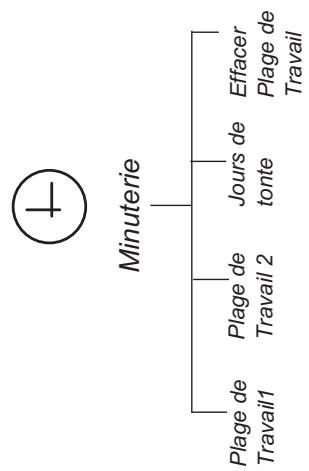

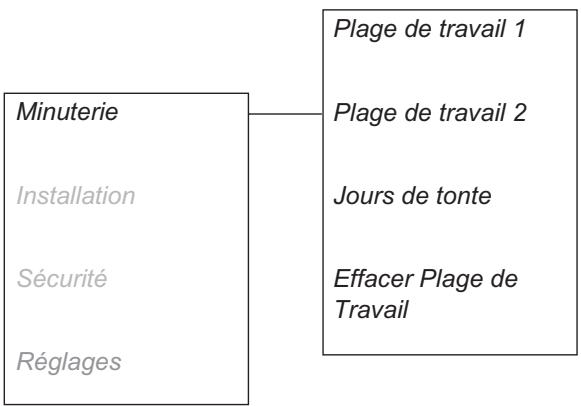

Comment utiliser la fonction minuterie ?

Dans le menu Minuterie, réglez les périodes de travail (1 et 2) avec les heures de début et de fin. Sélectionnez les jours de tonte souhaités. La tondeuse tond environ 30 m² par heure ; ajustez la durée en fonction de la surface. La période de veille minimale est de 11 heures par jour (réglée par défaut de 22h00 à 07h00). Utilisez l'icône horloge pour savoir si la tonte est autorisée.

MODE D'EMPLOI R40LI GARDENA

1. Introduction et sécurité 5

1.1 Introduction 5 1.2 Symboles concernant le produit 6 1.3 Les symboles dans le manuel d'utilisation 7 1.4 Consignes de sécurité 8

1. Présentation 10

2.1 Qu'est-ce que c'est ? 11 2.2 Fonctionnement 12

3. Installation 15 3.1 Preparations 15 3.2 Installation de la station de charge 16 3.3 Mise en charge de la batterie 20 3.4 Installation du cable périphérique 21 3.5 Connexion du cable périphérique 27 3.6 Installation du cable guide 28 3.7 Verification de la boucle 31 3.8Premier demarrage et calibrage 32 3.9 Test d'arrimage à la station de charge 33

1. Utilisation 34

4.1 Charge d'une batterie vide 34 4.2 Utilisation de la minuterie 35 4.3 Démarrage 36 4.4 Arrêt 37 4.5 Mise hors-circuit 37 4.6 Réglement de la hauteur de coupe 37

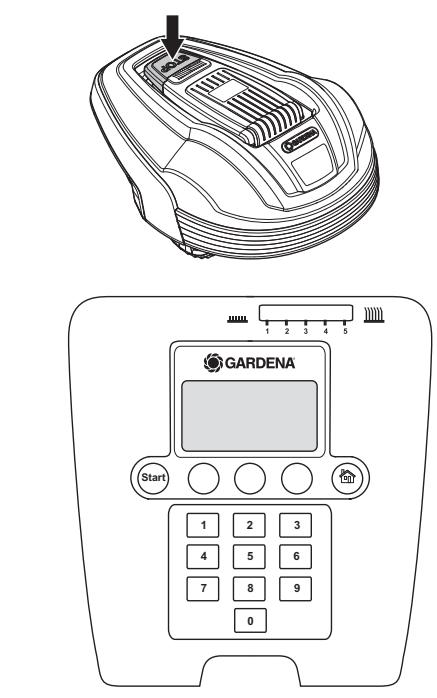

5. Panneau de commande 38

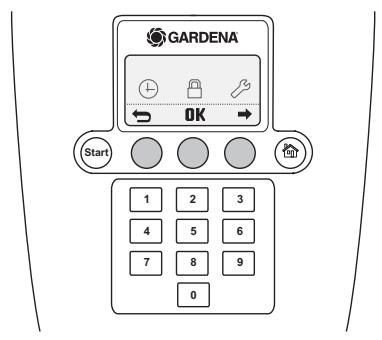

5.1 Sélection du mode de fonctionnement 39 5.2 Boutons à choix multiples 40 5.3 Les touches Numériques 40 5.4 Interrupteur principal 40

1. Le fonctionnement des menus 41

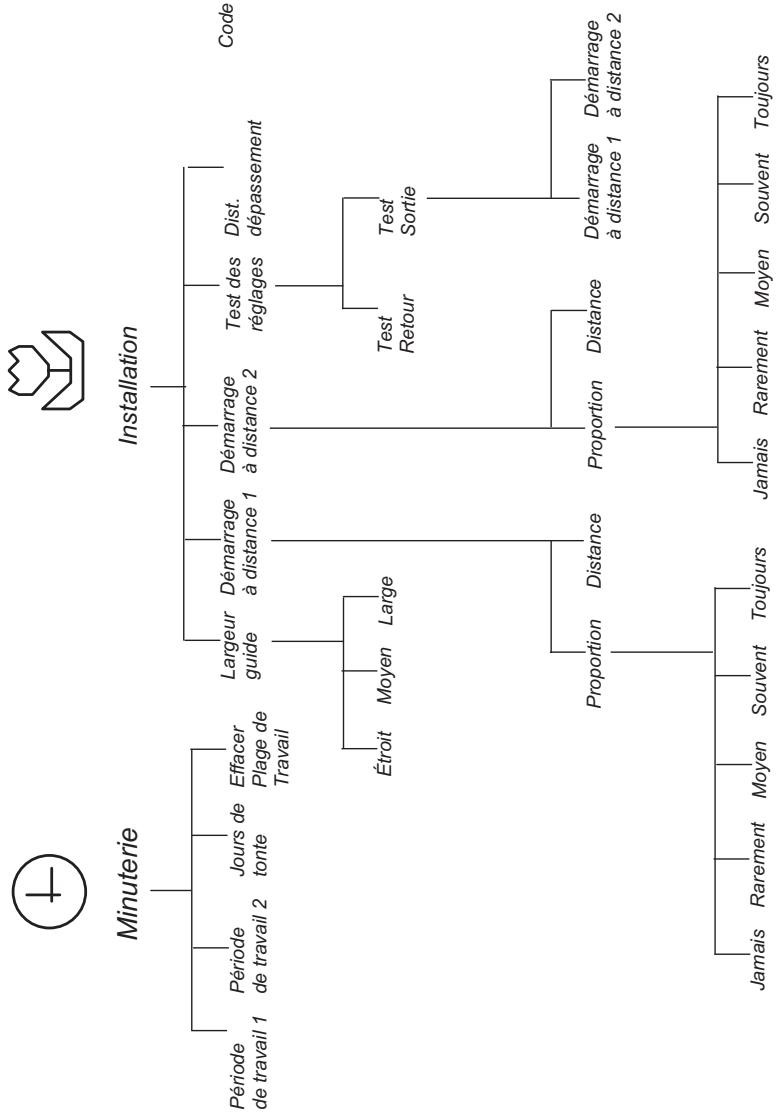

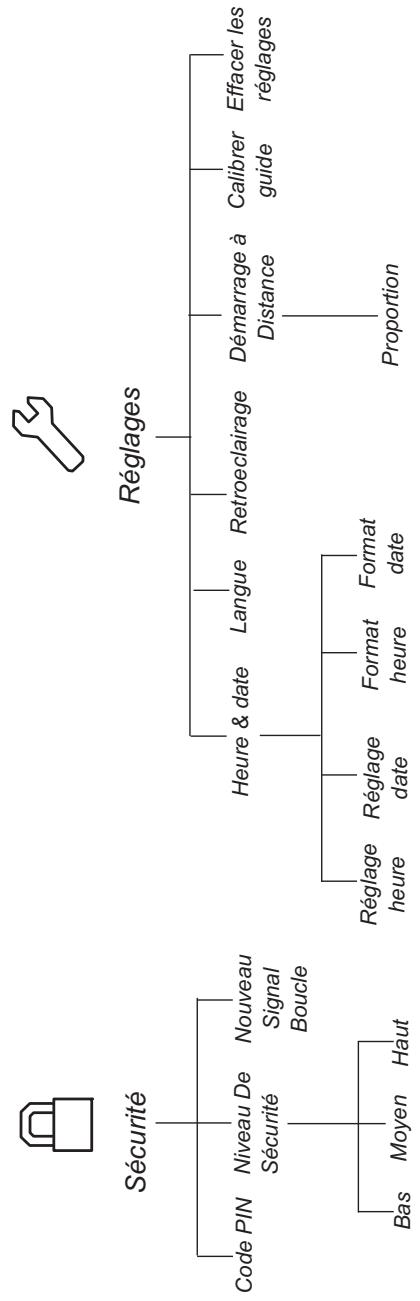

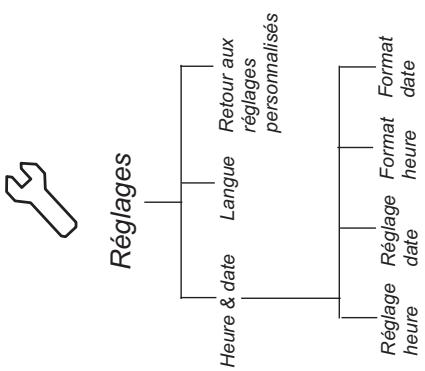

6.1 Menu principal 41 6.2 Structure de menu GARDENA R40Li 42 6.3 Minuterie 44 6.4 Installation, R70Li 45 6.5 Sécurité 49 6.6 Réglages 51

7. Examples de jardins 54

1. Entretien 58 8.1 Remisage hivernal 59 8.2Aprésle remisage 59 8.3 Nettoyage 59 8.4 Transport et dépose 60 8.5 En cas d'orage 60 8.6 Remplacement des lames 61 8.7 Remplacement de la batterie 61

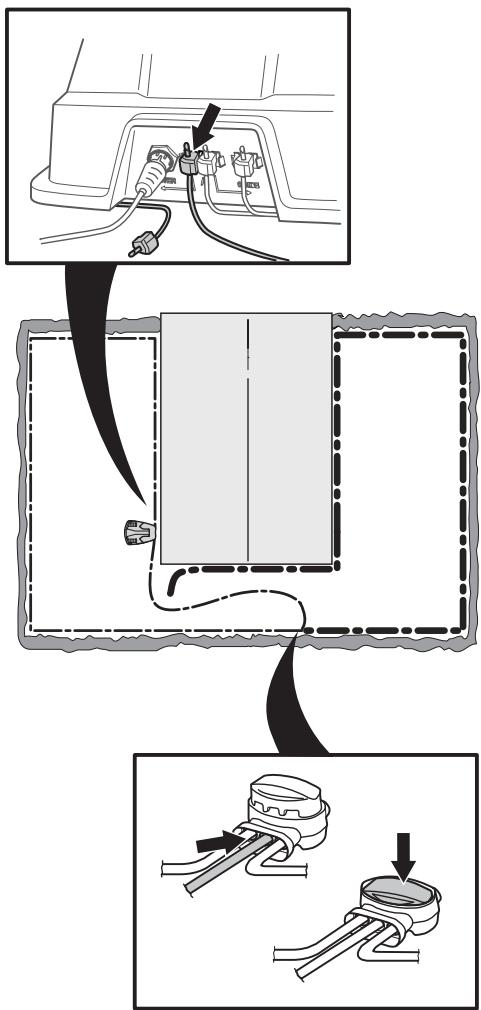

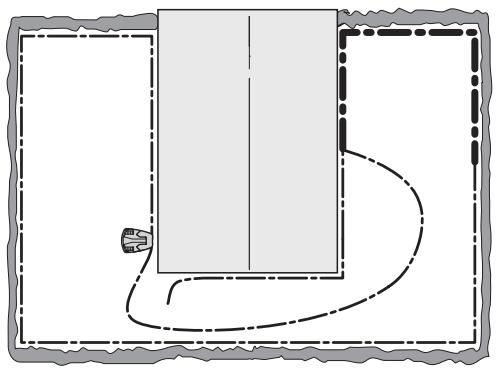

2. Recherche de pannes 63

9.1 Messages 63 9.2Voyant de la station de charge 66 9.3 Symptome 67 9.4 Recherche de coupures sur la boucle du cable 69

1. Caractéristiques techniques 73
2. Conditions de garantie 74
3. Informations concernant l'environnement 75
4. Assurance de conformité Union Européenne 75

Numéro de série:

Code PIN:

Code d'enregistrement du produit:

Le code d'enregistrement du produit est un document précieux qu'il convient de conserver dans un endroit sûr. Ce code vous servira par exemple à enregistrer votre produit sur le site Web de GARDENA ou pour déverrouiller la tondeuse robot en cas de perte du code PIN. La clé d'enregistrement du produit figure sur un document séparé qui se trouve dans l'emballage.

En cas de vol de votre tondeuse robot, il est important d'en informer GARDENA. Contactez le service après-vente de GARDENA en indiquant le numéro de série de la tondeuse robot ainsi que son code d'enregistrement afin de l'enregistrer comme volée dans une base de données internationale. Il s'agit d'une étape importante de la procédure de protection contre le vol permettant de réduire l'intérêt à acheter et vendre des tondeuses volées.

Gardez toujours le numéro de série de la tondeuse à portée de main lorsque vous contactez le service après-vente de GARDENA, pour obtenir une assistance plus rapide.

Service après-vente de GARDENA (FR)

www.gardena.com

tel [phone]

N° Azur 0 810 00 78 23

PRIX APPEL LOCAL

1.1 Introduction

Félicitations d'avoir désiré un produit de qualité exceptionnelle. Pour pouvoir utiliser votre GARDENA tondeuse robot de façon optimale, vous devez avoir comment elle fonctionne. Ce manuel d'utilisation contient des informations importantes relatives à la tondeuse robot, à son installation et à son utilisation.

En complément de ce manuel d'utilisation, vous trouverez d'autres informations sur le site Web de GARDENA, www.gardena.com, notamment de l'aide et des conseils sur l'utilisation de la tondeuse automatique, la tondeuse robot.

Pour faciliter l'utilisation, le manuel d'utilisation utilise le système suivant :

• Les textes écrits en italique indiquent un affichage ou une référence à une autre section du manuel de l'opérateur.
• Les mots écrits en gras font ↔ reference aux touches du clavier de la tondeuse robot.
• Les mots écrits en LETTRES MAJUSCULES et en italique font référence à la position de l'interrupteur principal et aux différents modes de fonctionnement de la tondeuse robot.

GARDENA travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception, l'aspect et le fonctionnement sans préavis.

www.gardena.com

Information importante

Lisez attentivement le manuel d'utilisation pour en comprendre le contenu avant d'utiliser votre tondeuse robot.

Avertissement

La tondeuse robot peut s'avérer dangereuse en cas de maniement incorrect.

1.2 Symboles concernant le produit

Ces symboles peuvent figurer sur la tondeuse robot. Étudiez attentivement ces instructions.

• Lisez attentivement le manuel d'utilisation et assimillez-le bien avant d'utiliser votre tondeuse robot. Les avertissements et consignes de sécurité de ce manuel doivent être soigneusement respectés pour assurer l'efficacité d'utilisation de la tondeuse sans compromettre la sécurité. La tondeuse robot ne peut être démarrée que lorsque l'interrupteur principal est sur 1 et que le code PIN correct a été saisi. Les contrôles et/ou l'entretien doivent être effectués avec l'interrupteur principal sur 0. Tenez-vous à distance suffisante de la tondeuse automatique la tondeuse robot quand elle fonctionne. Tenez les mains et les pieds éloignés des lames pivotantes. Ne placez jamais les mains ou les pieds à proximité ou sous le carénage quand la tondeuse robot est en marche.
• N'utilisez pas la tondeuse robot comme moyen de locomotion.
• Ce produit est conforme aux directives CE en vigueur. Émissions sonores dans le milieu environnant. Les émissions de la machine sont indiquées au chapitre 10, « Caracteristiques techniques » et sur la plaque signalétique.
• Ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie. Veillez à le recycler en accord avec les directives légales locales.
• N'utilisez jamais de nettoyeur à eau haute pression ou de jet d'eau lors du nettoyage de la tondeuse robot.

1.3 Les symboles dans le manuel d'utilisation

Ces symboles figurent dans le manuel d'utilisation. Étudiez attentivement ces instructions.

• Mettez l'interrupteur principal en position 0 avant de procéder à toute opération de contrôle et/ou de maintenance.

• Toujours porter des gants de protection pour toute manipulation du chassis de la tondeuse robot.
• N'utilisez jamais de nettoyeur à eau haute pression ou de jet d'eau lors du nettoyage de la tondeuse robot. La case d'avertissement met en garde contre un risque de blessure personnelle, surtout si les instructions ne sont pas respectées. La case d'information met en garde contre un risque de dommage matériel, surtout si les instructions ne sont pas respectées. Cette case est aussi utilisée s'il existe un risque de mauvaise manipulation.

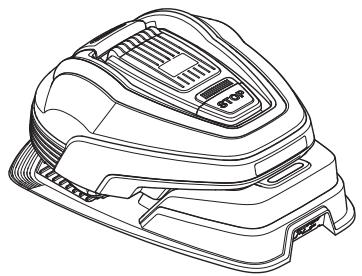

Avertissement

Texte

Information importante

Texte

Utilisation

• Cette tondeuse automatique est conçue pour couper l'herbe sur des surfaces extérieures planes. Elle ne doit être utilisée qu'avec les équipements recommandés par le fabricant. Toute autre utilisation est incorrecte. Les instructions du fabricant concernant l'utilisation, la maintenance et les réparations doivent être minutieusement respectées. La tondeuse automatique ne peut être utilisée, entretenue et réparée que par des personnes parfaitement familières avec ses caractéristiques spéciales et au courant des consignes de sécurité. Veuillez lire attentivement le manuel d'utilisation et bien l'assimiler avant d'utiliser la tondeuse automatique.
• Il est interdit de modifier la version originale de la tondeuse robot. Toutes les modifications sont effectuées sous la responsabilité de l'utilisateur.

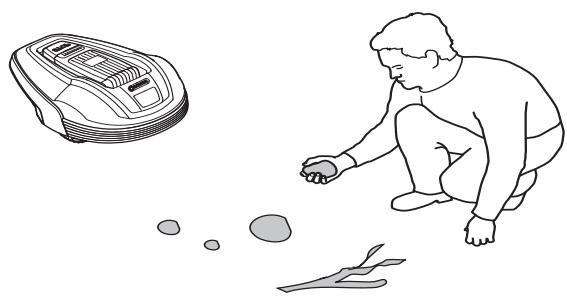

• Contrôlez que la surface de tonte est exempte de pierres, branches, outils, jouets et autres objets susceptibles d'endommager les lames et de bloquer la tondeuse.
• Mettez la tondeuse robot en marche en suivant les instructions. Lorsque l'interrupteur principal est en position 1, assurez-vous de garder vos mains et vos pieds à distance des lames en rotation. Ne placez jamais les mains ou les pieds sous la tondeuse.
• Ne soulevez et ne déplacez jamais la tondeuse robot lorsque l'interrupteur principal est en position 1.
• Ne laissez pas des personnes ne connaissant ni le fonctionnement ni le comportement de la tondeuse robot à l'utiliser.
• N'utilisez jamais la tondeuse robot si des personnes, particulièrement des enfants, ou des animaux, se trouvent à proximité.
• Ne placez aucun objet sur la tondeuse robot ou sur sa station de charge.
• Ne faites pas fonctionner la tondeuse robot avec un disque de coupe ou un carénage défectueux. Ne l'utilisez pas non plus si les lames, les vis, les écrous ou les cables sont défectueux.
• N'utilisez pas la tondeuse robot si l'interrupteur principal ne fonctionne pas.

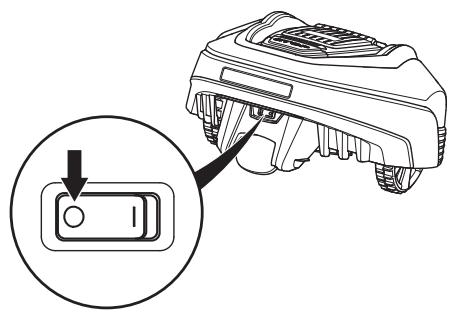

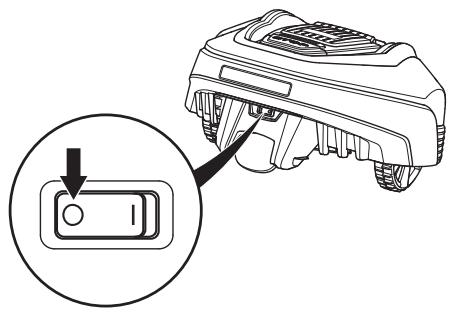

• Éteignez toujours la tondeuse robot à l'aide de l'interrupteur principal lorsque vous ne l'utilisez pas. Il n'est possible de démarrer la tondeuse robot que lorsque l'interrupteur principal est en position 1 et que le bon code PIN a été saisi.

1. Introduction et sécurité

La tondeuse robot ne doit pas être utilisée en même temps qu'un arrosage automatique. Utilisez la fonction minuterie, voir 6.3 Minuterie en page 44, pour que la tondeuse et l'arrosage automatique ne fonctionnent pas en même temps. Le fabricant ne peut pas garantir la compatibilité totale entre la tondeuse robot et les autres types de systèmes sans fil comme les télécommandes, les émetteurs radio, les appareils auditifs, les clôtures électrifiées enterrées pour animaux ou autres. - Les objets métalliques enterrés (par exemple le béton armé ou les filets anti-taupes) peuvent provoquer un arrêt de la machine. En effet, ils peuvent être à l'origine d'interférences avec le signal de boucle, ce qui peut se traduire par un arrêt de la machine.

Déplacement

En cas de long transport, placez la tondeuse robot dans son emballage d'origine.

Déplacement depuis ou dans la zone de travail :

1. Appuyez sur le bouton ARRÊT pour arrêter la tondeuse robot. Si la sécurité est fixée au niveau moyen ou élevé (voir 6.5 Sécurité en page 49), vous devez déverrouiller le code PIN. Composé de quatre chiffres, le code PIN est défini lors de la première mise en marche de la tondeuse robot. Voir 3.8 Premier démarrage et calibrage en page 32.

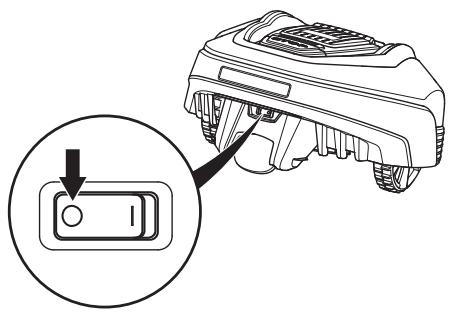

2. Basculez l'interrupteur principal sur o

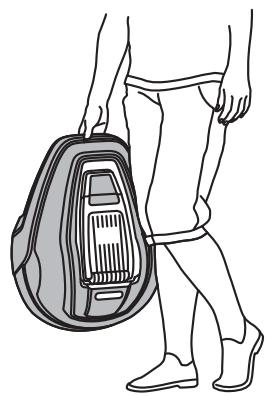

3. Transportez la tondeuse robot à l'aide de la poignée située à l'arrière. Démontez le disque de coupe lorsqu'you transportez la tondeuse robot.

Information importante

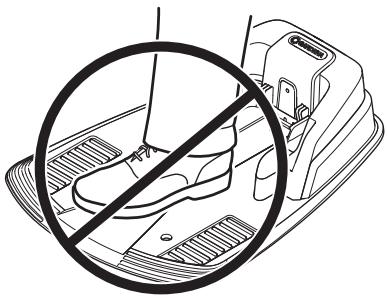

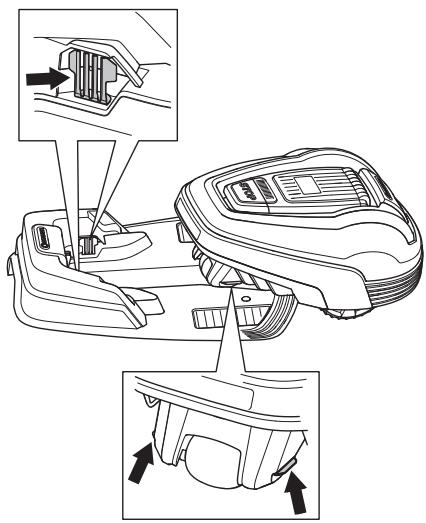

Ne soulevez pas la tondeuse robot lorsqu'elle est garée dans la station de charge. Cela pourrait endommager la station de charge et/ou la tondeuse robot. Ouvrez le couvercle et tirez sur la tondeuse robot pour la sortir de la station de charge avant de la soulever.

Entretien

• Inspectez la tondeuse robot chaque semaine et remplacez les pièces endommagées ou usées.
• Contrôlez particulièrement que les lames et le disque de coupe ne sont pas endommagés. En cas de remplacement, remplacez simultanément toutes les lames et toutes les vis afin de conserver l'équilibre des pieces rotatives, voir 8.6 Remplacement des lames en page61.

2. Présentation

Ce chapitre contient des informations dont il est important de tenir compte lorsque vous organisez l'installation de la machine.

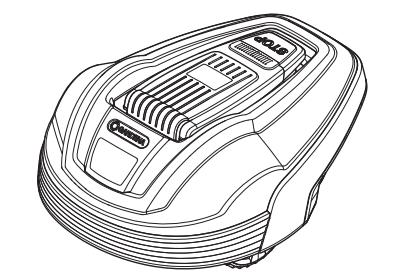

L'installation de la tondeuse robot suppose l'utilisation de quatre pièces principales :

• Cette tondeuse robot coupe l'herbe en se déplaçant essentiellement selon un parcours aléatoire. Elle est propulsée par une batterie ne nécessitant aucun entretien.

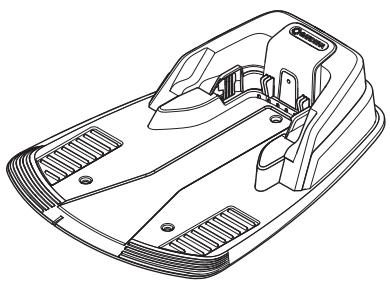

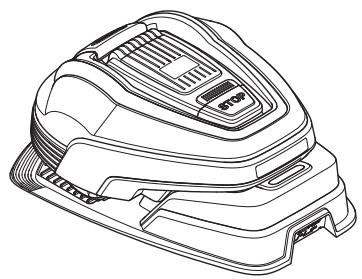

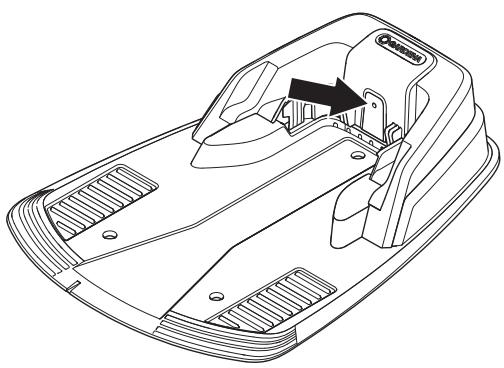

La station de charge vers laquelle la tondeuse robot se dirige automatiquement quand le niveau de sa batterie est faible.

La station de charge remplit trois fonctions :

• Émission de signaux vers le câble périphérique.
• Envoi de signaux de contrôle dans le câble guide pour permettre à la tondeuse robot de trouver la station de charge.
• Charge de la batterie de la tondeuse robot.

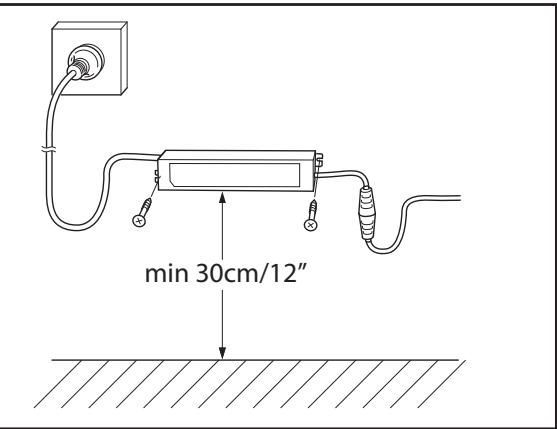

Le transformateur qui est connecté entre la station de charge et une prise murale 220-240 V. Le transformateur est branché à la prise murale et à la station de charge via un câble basse tension de 10m. Le câble BASSE tension ne doit pas être raccourci ni prolongé. Un câble basse tension de 20 mètres est commercialisé en tant qu'accessoire. Contactez le service après-vente de GARDENA pour plus d'information. - Boucle de câble, disposée en boucle autour de la zone de tonte de la tondeuse robot. La boucle de câble suit les contours de votre pelouse ainsi que des objets et plantes à protégér. La boucle de câble sert à la fois de câble périphérique et de câble guide. La boucle de câble fournie pour l'installation mesure 200m de long (150 m pour le modèle GARDENA R40Li). Si cela ne vous suffit pas, vous pouvez acheter une longueur complémentaire et rallonger la boucle de câble fournie à l'aide d'un raccord d'origine.

La longueur maximum autorisée de la boucle du cable est de 250 m.

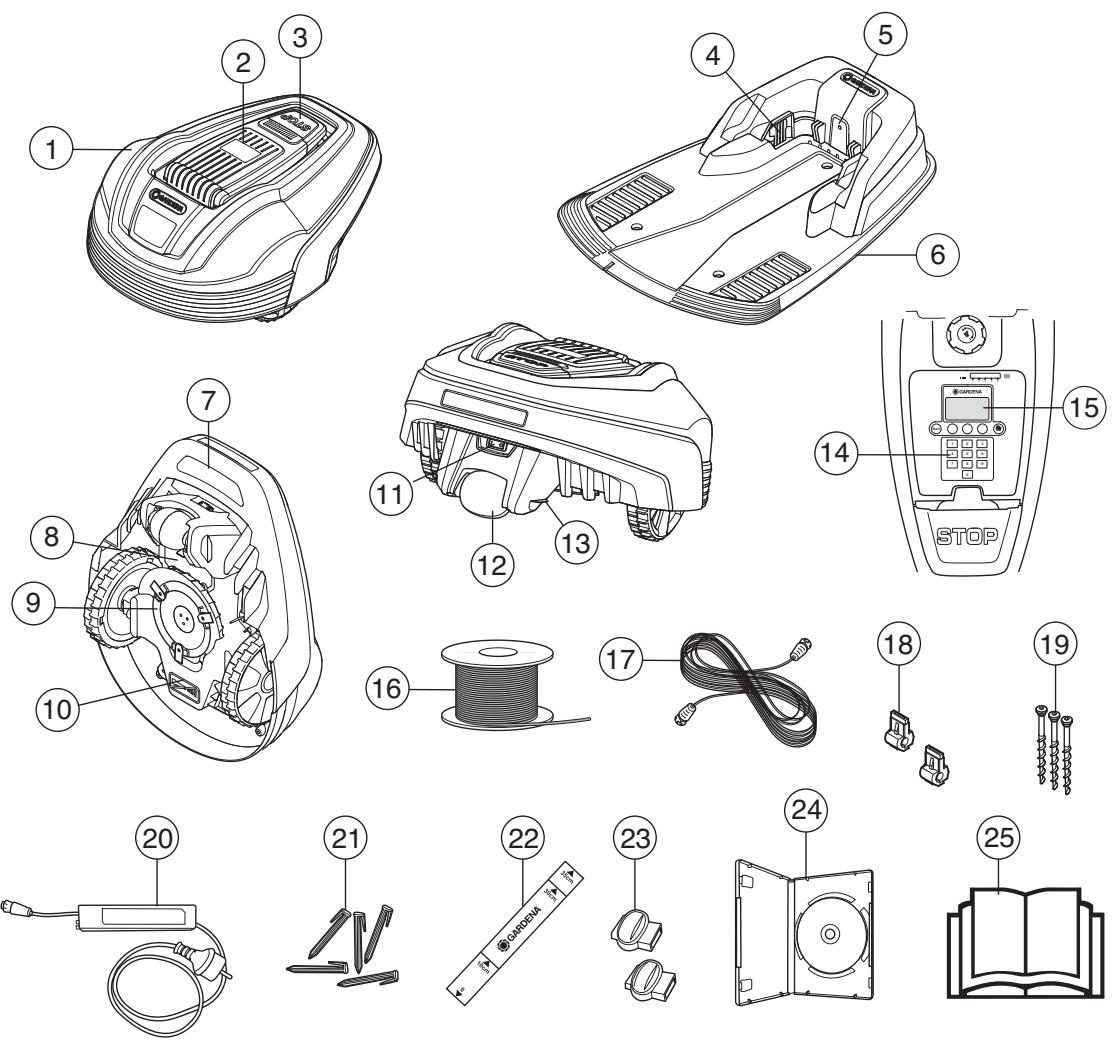

2.1 Qu'est-ce?

Les chiffres sur la figure correspondent à :

1. Carénage
2. Carter de l'écran, du clavier et du réglage de la hauteur de coupe
3. Bouton d'arrêt/bouton de blocage pour ouverture du capot
4. Plaque de contact
5. Voyant de fonctionnement de la station de charge, du câble périphérique et du câble guide
6. Station de charge
7. Poignée
8. Capot de la batterie
9. Disque de coupe
10. Châssis contenant l'électronique, la batterie et les moteurs
11. Interrupteur principal
12. Roue arrête
13. Contacts de charge

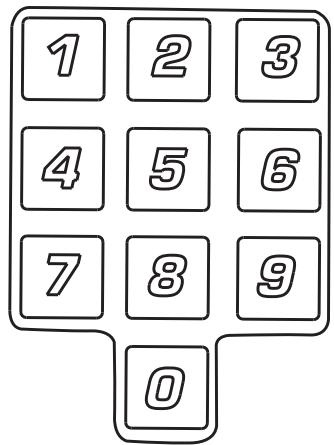

14. Clavier
15. Écran d'affichage

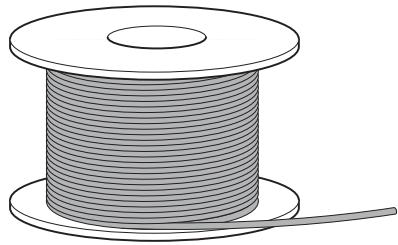

16. Bobine de câble périphérique et de câble guide
17. Cableasse tension
18. Connecteur permettant de connecter la boucle de câble à la station de charge
19. Vis d'ancrage
20. Transformateur
21. Cavaliers
22. Règle d'aide à la pose du câble périphérique (la règle est détachée de la boîte)
23. Raccord de câble
24. DVD d'installation
25. Manuel d'utilisation

Capacité de travail

La tondeuse robot est recommandée pour les pelouses mesurant jusqu'à 700 m² (400 m² pour le modèle R40Li).

La taille de la zone de couverture de la tondeuse robot dépend principalement de l'état des lames et du type, de la taille et de l'humidité de l'herbe. La forme du jardin a aussi son importance. La tondeuse robot peut tondre une plus grande surface par heure dans le cas d'un jardin constitué de pelouses dépourvues d'obstacles par rapport à un jardin constitué de petites pelouses séparées par de nombreux arbres, plates-bandes et passages.

Un la tondeuse robot complètement chargée tond pendant 40 à 60 minutes, en fonction de l'âge de la batterie et de l'épaisseur de l'herbe. La tondeuse robot se charge ensuite pendant 60 à 90 minutes. Le temps de charge peut varier en fonction de la température ambiente, entre autres.

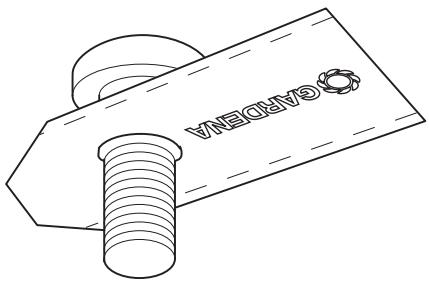

Technique de tonte

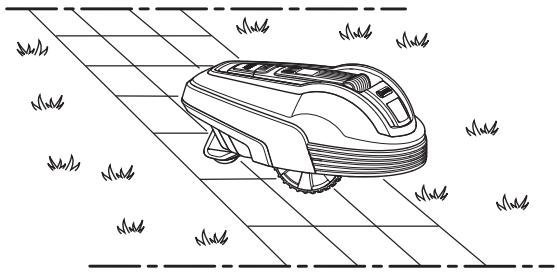

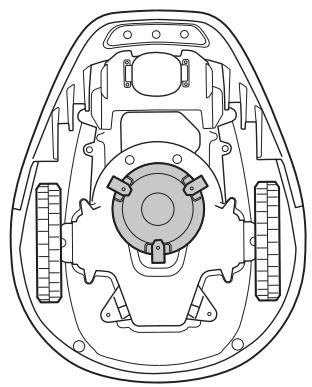

Le système de coupe de la tondeuse robot est basé sur un principe efficace et utilisant peu d'énergie. À la différence des tondeuses ordinaires, la tondeuse robot coupe l'herbe au lieu de la faucher.

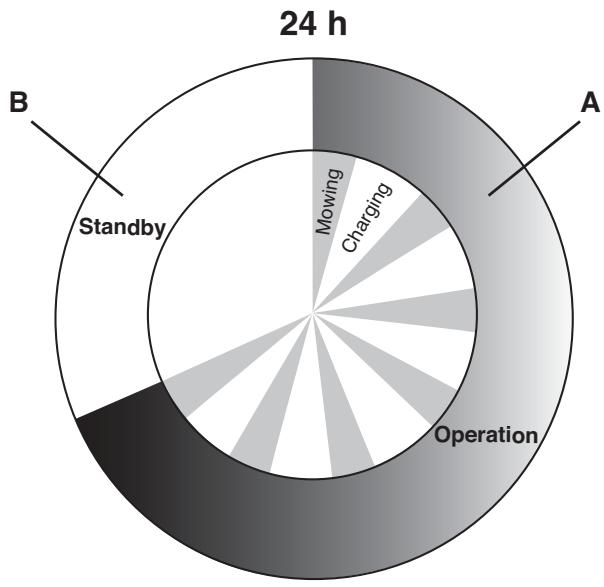

Pour un résultat de tonte optimal, il est recommandé de laisser la tondeuse robot tondre principalement par temps sec. La tondeuse robot convient également pour une tonte par temps de pluie; toutefois, l'herbe humide adhère plus facilement à la tondeuse, ce qui induit un risque accru de dérapage dans les pentes raides.

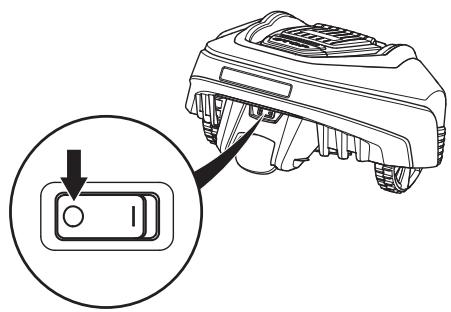

En cas de risque d'orage, il convient de débrancher le transformateur de l'alimentation électrique ainsi que le câble périphérique et le câble guide de la station de charge.

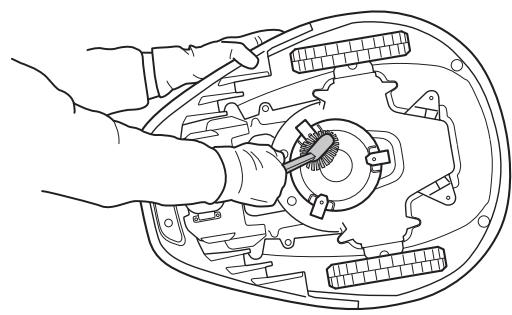

Pour un résultat de tonte optimal, les couteaux doivent être en bon état. Pour que les couteaux restent tranchants le plus longtemps possible, il est essentiel de veiller à ce que la pelouse ne comporte ni branches, ni petites pierres ou tout autre objet pouvant abîmer les couteaux.

Remplacez les lames régulièrement pour obtenir de bons résultats de tonte. Il s'agit d'une procédure très simple expliquée au chapitre 8.6 Remplacement des lames en page 61.

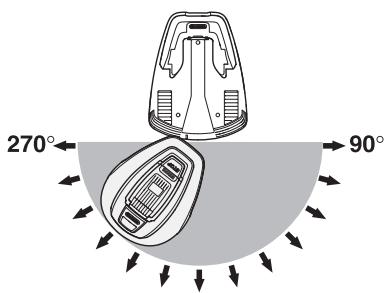

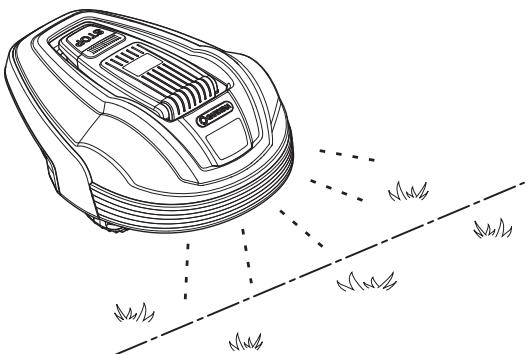

Méthode de travail

La tondeuse automatique, la tondeuse robot coupe automatiquement la pelouse. Elle alterne en permanence tonte et charge de la batterie.

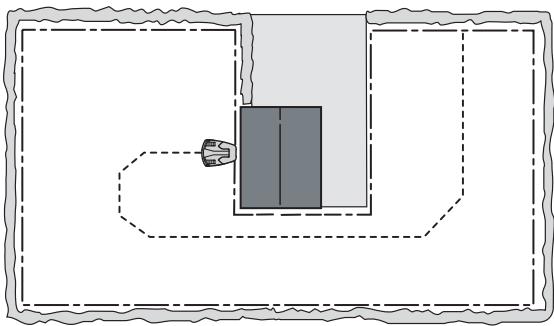

La tondeuse robot recherche la station de charge lorsque le niveau de charge de la batterie devient trop faible. La tondeuse robot ne tient pas lorsqu'elle recherche sa station de charge.

Lorsque la tondeuse robot recherche la station de charge, il commence par chercher le câble guide de façon irrégulière. Puis il suit le câble guide à la station de charge, fait demi-tour devant la station et s'y gare en marche arrière.

Lorsque la batterie est complètement chargée, la tondeuse robot quitte la station de charge et commence à tondre dans une direction aléatoire comprise dans un secteur allant de à.

Pour obtenir une coupe uniforme, même dans les endroits inaccessibles du jardin, la tondeuse robot peut suivre le câble guide depuis la station de charge jusqu'à son emplacement de connexion au câble périphérique, d'où elle commence à tondre.

Quand le carénage de la tondeuse robot rencontre un obstacle, elle fait marche arrière et désigne une nouvelle direction.

Deux capteurs, l'un à l'avant et l'autre à l'arrière de la tondeuse robot, détectent le moment où la tondeuse robot s'approche du câble périphérique. La tondeuse automatique la tondeuse robot peut dépasser le câble de 28 centimètres maximum avant de repartir en arrière.

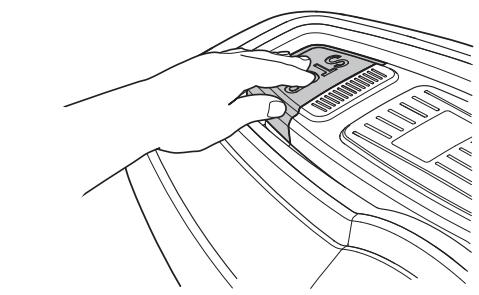

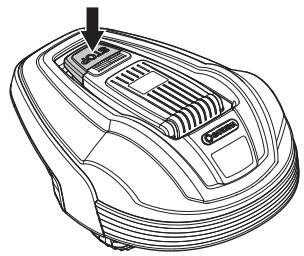

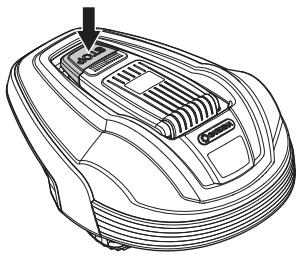

Le bouton ARRÉT sur le dessus de la tondeuse robot sert principalement à arrêter la tondeuse en cours de fonctionnement. L'appui sur le bouton STOP ouvre un volet sous lequel se trouve le panneau de commande. Le bouton STOP reste enfoncé jusqu'à ce que le volet soit de nouveau fermé. Le démarrage est alors impossible.

2. Présentation

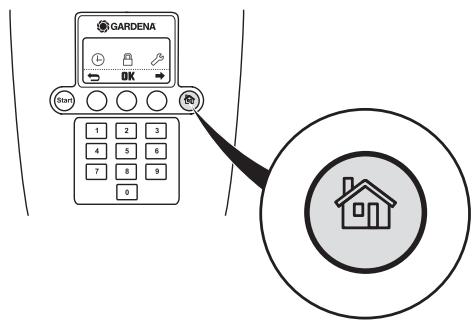

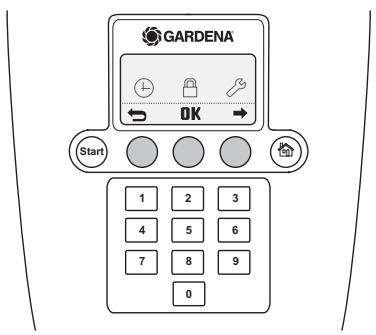

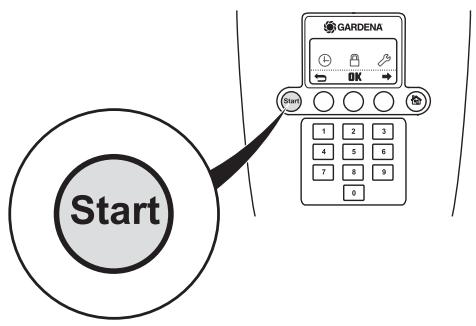

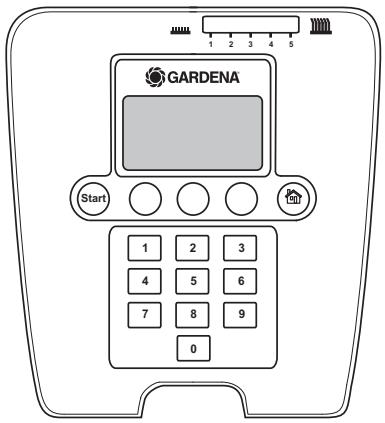

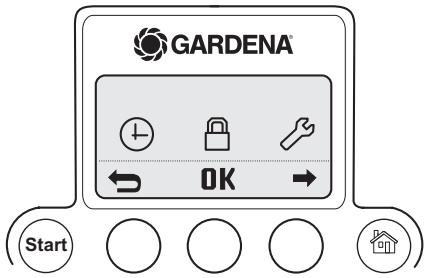

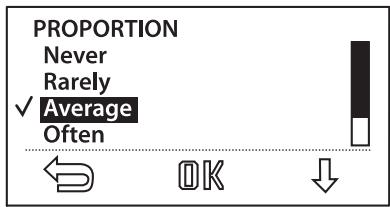

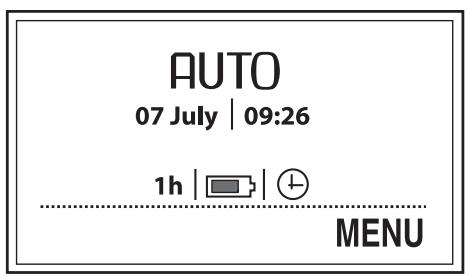

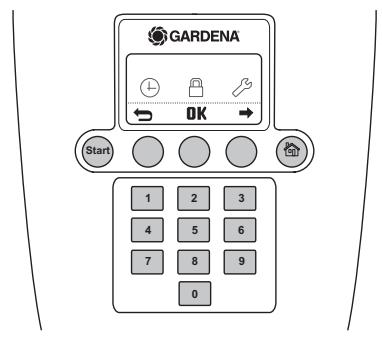

Tous les paramétrages de la tondeuse robot s'effectuent à partir du panneau de commande placé sur le dessus de la machine. Ouvrez le volet du panneau de commande en appuyant sur le bouton STOP.

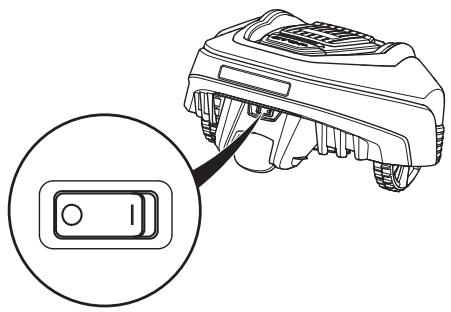

Lorsque l'interrupteur principal est sur la position 1 pour la première fois, une série de démarrage se met en route pour vous permettre de sélectionner la langue, le format de l'heure, le format de la date et le code PIN à 4 chiffres, et de régler la date et l'heure. Voir 3.8 Premier démarrage et calibrage à la page 32.

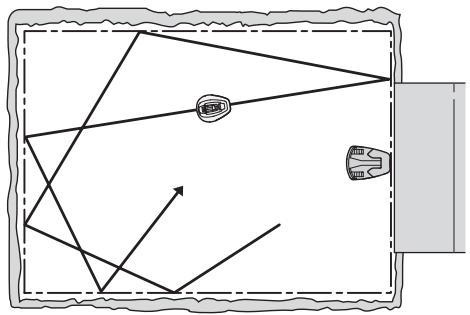

Mode de déplacement lors de la tonte

La trajectoire de déplacement de la tondeuse robot est aléatoire, elle est en fait déterminée par la tondeuse robot elle-même. Un certain trajet ne se répète jamais. Le système de la tondeuse robot permet une tonte égale de la pelouse sans lignes de tonte.

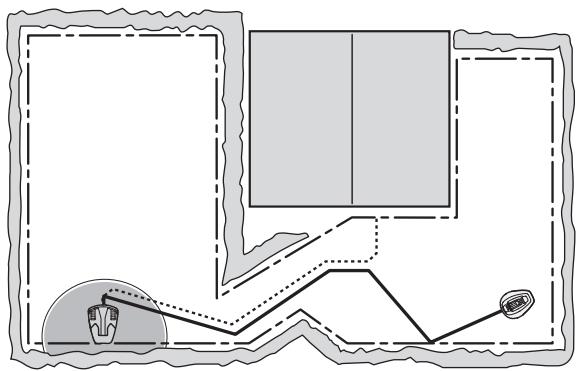

Méthodes de recherche

La tondeuse robot se déplace selon un trajet aléatoire jusqu'à ce qu'elle atteigne le cable guide. Ensuite, la tondeuse robot suit le cable guide jusqu'à la station de charge.

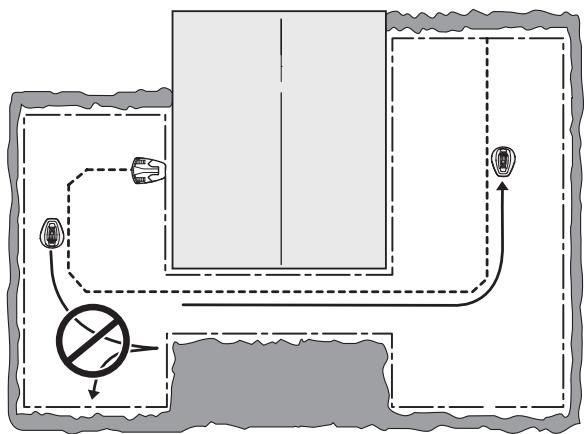

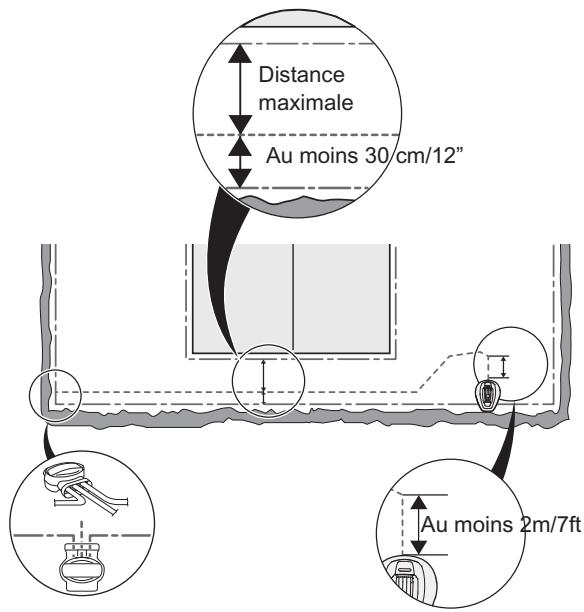

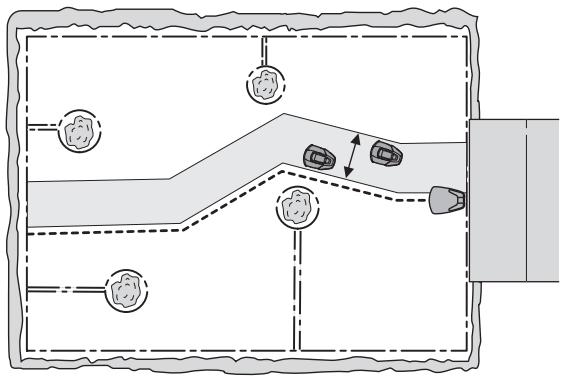

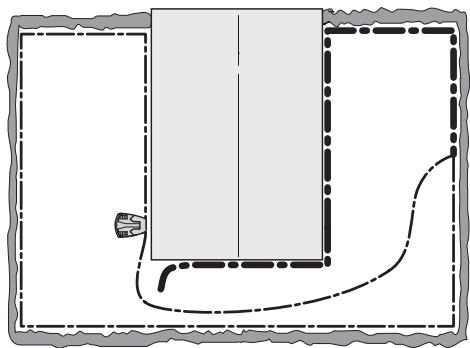

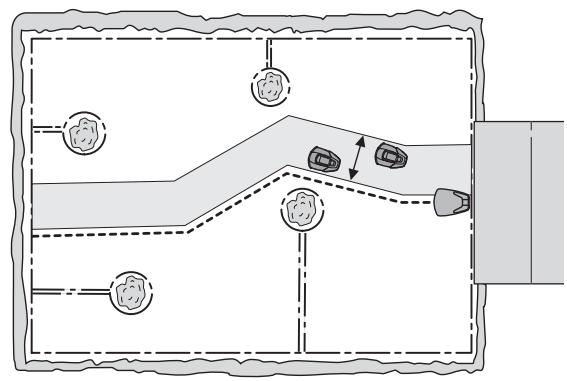

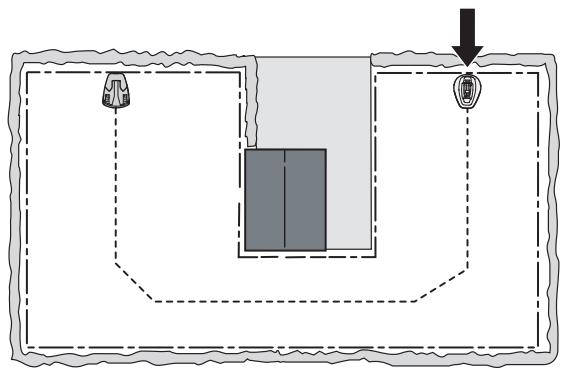

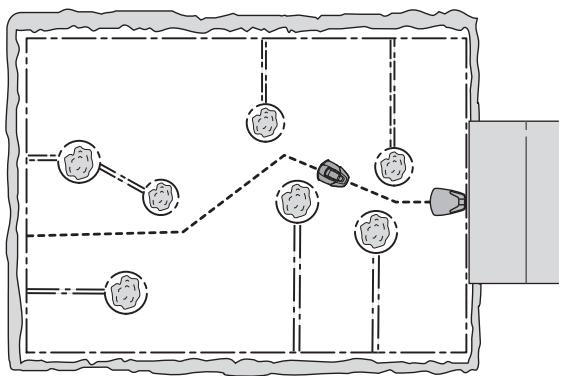

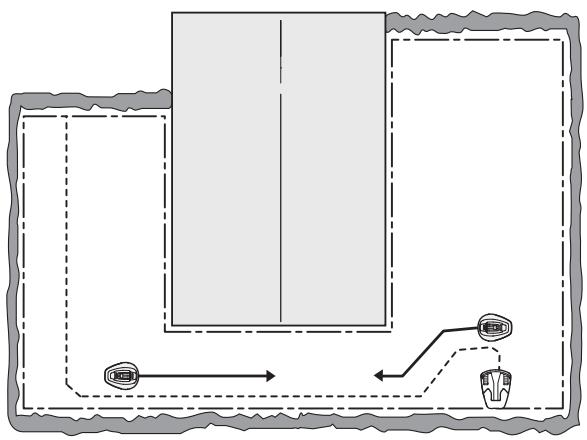

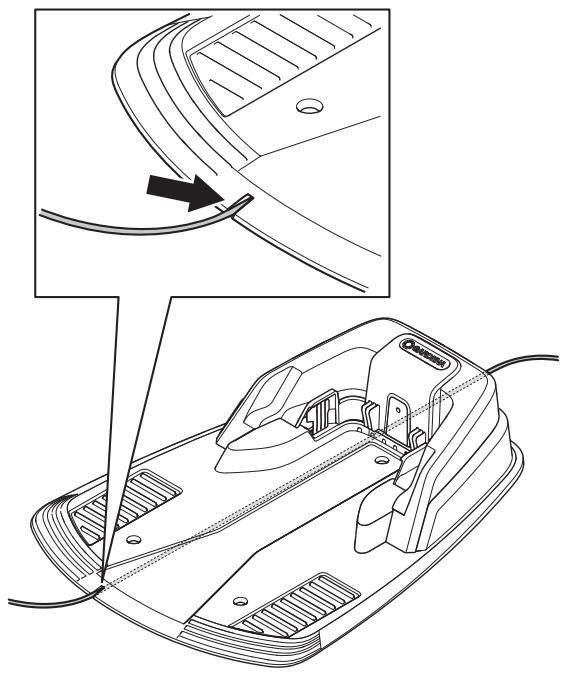

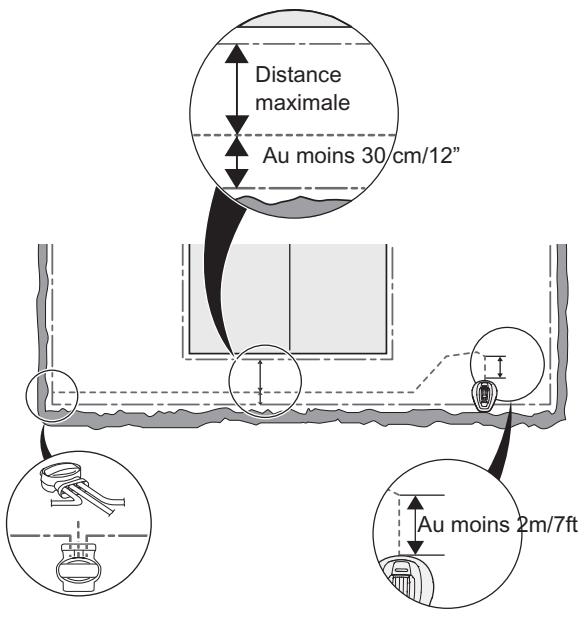

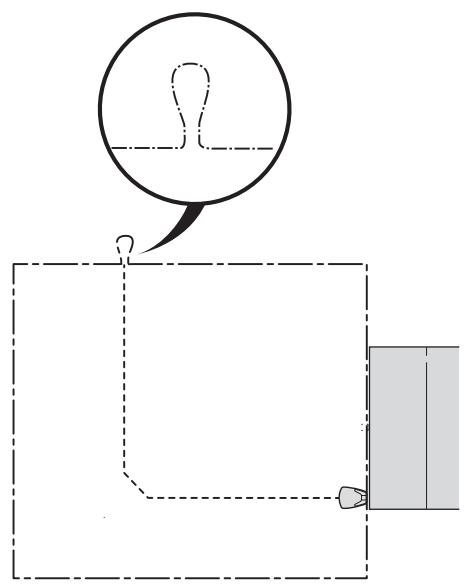

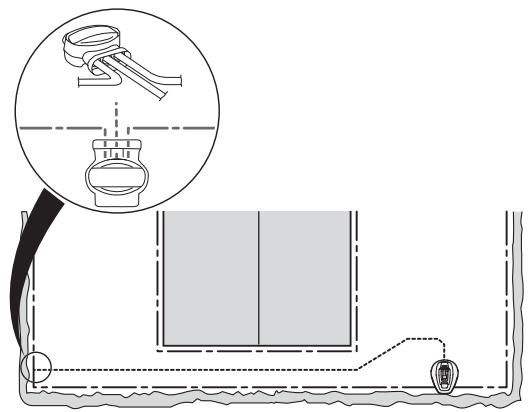

Le câble guide est un câble posé à partir de la station de charge et qui peut être dirigé vers une partie éloignée de la zone de travail ou passer par un passage étroit qu'il convient ensuite de relier à l'aide du câble périphérique. Pour de plus amples informations, voir 3.6 Installation du câble guide en page 28.

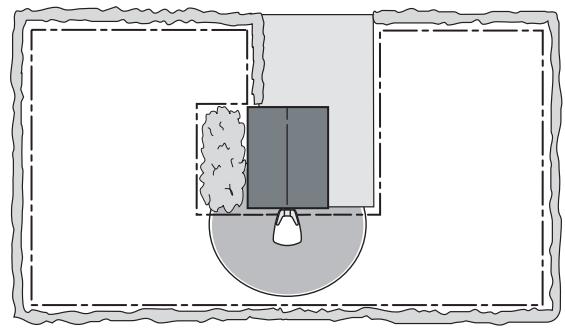

3. Installation

Ce chapitre décrit la procédure à suivre pour installer la tondeuse automatique GARDENA la tondeuse robot. Avant de commencer l'installation, lisez le chapitre 2. Présentation.

Lisez également l'intégralité de ce chapitre avant de commencer l'installation. Le bon fonctionnement de la tondeuse robot dépend de la manière dont l'installation a été effectuée. Il est donc important de planifier soignement l'installation.

Vous pourrez plus facilement organiser votre travail si vous réalisez un schéma de la zone de travail et de tous les obstacles. Ainsi, vous pourrez plus facilement repérer les positions idéales pour la station de charge, le cable périphérique et le cable guide. Indiquez sur le schéma le parcours du cable périphérique et du cable guide.

Voir 7. Exemples de jardins à la page 54 pour des exemples d'installations.

Rendez-vous également sur www.gardena.com pour consulter d'autres descriptifs et astuces concernant l'installation.

Effectuez l'installation dans l'ordre suivant :

3.1 Préparations 3.2 Installation de la station de charge 3.3 Mise en charge de la batterie 3.4 Installation du cable périhérique 3.5 Connexion du cable péripérisque 3.6 Installation du cable guide 3.7 Vérification de la boucle 3.8Premier demarrage et calibrage 3.9 Test d'arrimage à la station de charge

La station de charge, le cable périphérique et le cable guide doivent être branchés pour pouvoir effectuer un démarrage complet de la tondeuse robot.

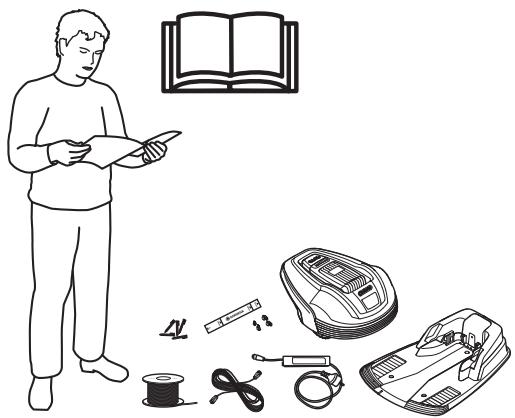

3.1 Préparations

1. Si l'herbe dans la zone de travail prévue dépasse les 10 cm de hauteur, tondez-la avec une tondeuse ordinaire. Ramassez ensuite l'herbe coupée.
2. Lisez attentivement toutes les étapes de l'installation.
3. Vérifiez que vous disposez de toutes les piè èces 2.1 Qu'est-ce?.
4. Manuel d'utilisation (25)
5. Tondeuse robot
6. Station de charge (6)
7. Boucle du câble périphérique et du câble guide (16)
8. Transformateur (20)

• Câble d'alimentation (17) Cavaliers (21)

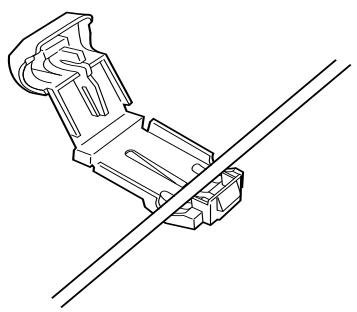

• Connecteur permettant de connecter la boucle de câble à la station de charge (18)
• Vis pour la station de charge (19)
• Règle (22) Raccord de la boucle (23)

L'installation nécessite aussi :

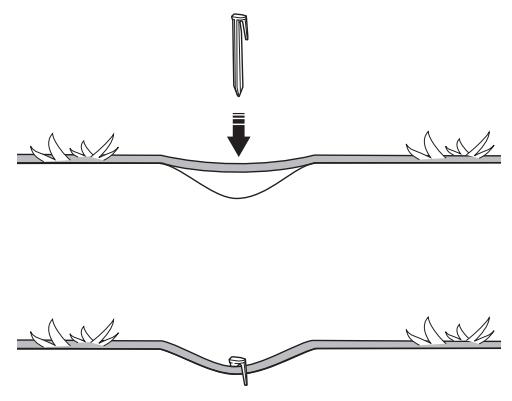

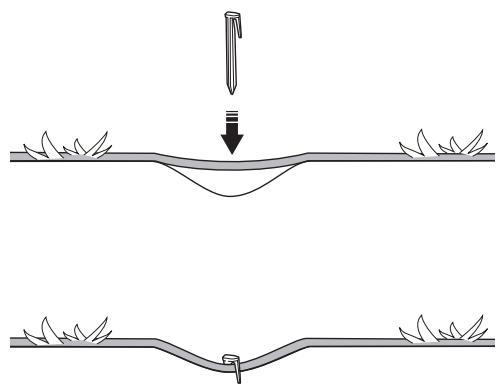

• Marteau/Mailet en plastique pour faciliter la mise en place des cavaliers dans le sol.

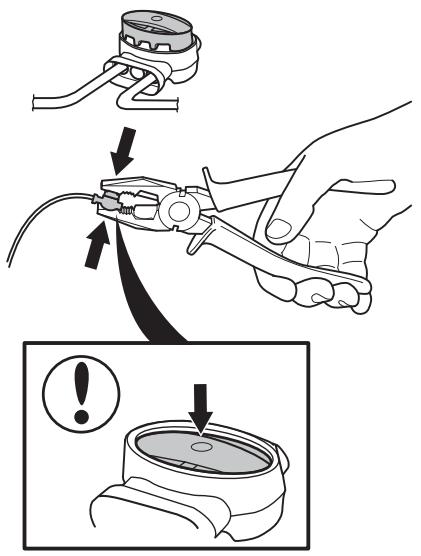

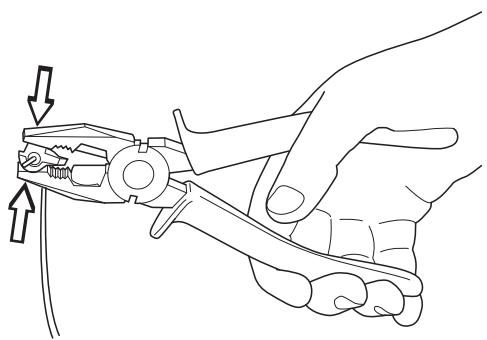

• Pince universelle pour couper le cable périphérique et assembler les contacts.
• Coupe-bordure/bêche pour enterrer le cable périphérique, le cas échéant.

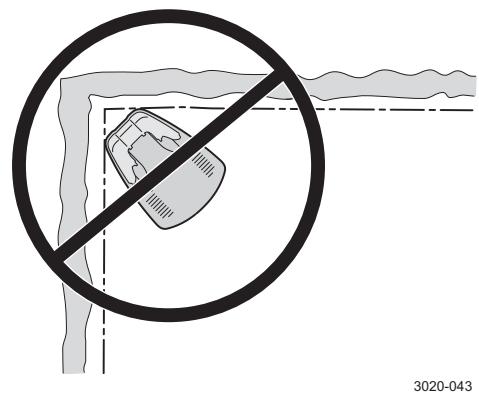

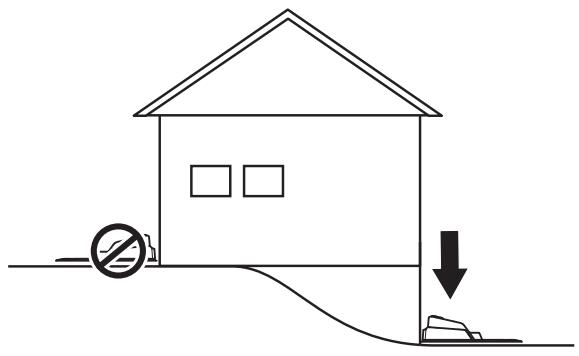

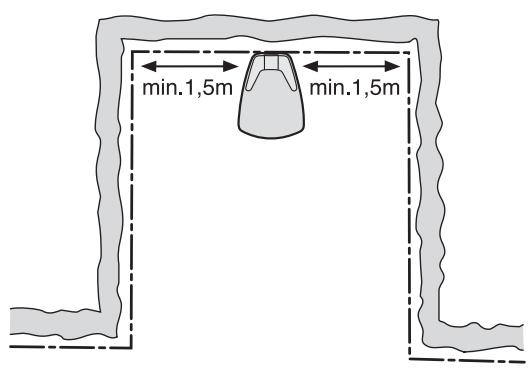

Emplacement de prédilection pour la station de charge

Prenez en compte les aspects suivants pour identifier le meilleur emplacement de la station de charge :

• Conservez un espace libre de 3 mètres devant la station de charge.
• Il doit être possible de poser le câble périphérique en ligne droite sur au moins 1,5 mètre de long, à droite et à gauche de la station de charge.
• À proximité d'une prise murale. Le câble basse tension fourni est long de 10 mètres. Un câble basse tension de 20 mètres est commercialisé en tant qu'accessoire. Contactez le service après-vente de GARDENA pour plus d'information.
• Choisissez une surface plane pour poser la station de charge.
• À l'abri des projections d'eau, par exemple en cas d'arrosage.
• Si la zone toute présente une pente importante, placez la station de charge dans la partie BASSE

Pour des exemples de points d'installation de la station de charge, voir le chapitre 7. Exemples de jardins en page 54.

3. Installation

Veillez à conserver une grande surface libre (d'au moins 3 mètres) devant la station de charge. Il doit également s'agir d'un endroit central dans la zone de travail, afin que la tondeuse robot puisse plus facilement en atteindre tous les recoins.

Ne placez pas la station de charge dans un espace confiné Le cable doit être positionné en ligne droite depuis l'arrête de la station de charge. Tout autre positionnement obligerait la tondeuse robot à pénétrer dans la station de charge par le côté en rendant difficile son arrimage.

Ne placez pas la station de charge dans un angle de la zone de tonte. Le câble périphérique doit sortir e

La station de charge doit être installée sur un sol aussi horizontal que possible. L'extrémité avant de la station de charge doit être plus élevée que l'extrémité arrêté de 3 cm maximum. L'extrémité avant de la station de charge ne doit jamais être plus BASSE que l'extrémité arrêté.

La station de charge ne doit pas être placée dans un endroit où sa plaque risque d’être courbée.

Si l'installation concerne une zone de tonte avec une forte pente (par exemple autour d'une maison sur une colline), la station de charge doit être placée en bas de la pente. La tondeuse robot suit ainsi plus facilement le cable guide jusqu'à la station de charge.

La station de charge ne doit pas être placée sur un ilot, car ceci limiterait les possibilités de mise en place du câble guide. Si elle doit impérativement être installée sur un ilot, le câble guide devra également être connecté à l'ilot. Voir la figure en face. Pour en savoir plus sur les ilots, rendez-vous au chapitre 3.4 Installation du câble périphérique en page 21.

Connexion du transformateur

Tenez compte des éléments suivants pour positionner le transformateur :

Si le transformateur est branché à une prise électrique à l'extérieur, il doit être homologué pour un usage extérieur.

Le câble de tension relié au transformateur mesure 10 mètres et ne peut être ni raccourci, ni rallongé.

3. Installation

Le cable basse tension peut traverser la zone de travail. Le cable basse tension doit être agrafé ou encastré, et la hauteur de coupe doit être réglée de sorte que les lames du disque n'entrent jamais en contact avec le cable basse tension.

Assurez-vous que le cable basse tension est posé au sol et agrafé tous les 75 cm. Le cable doit être à proximité du sol afin qu'il ne soit pas coupé avant que les racines de l'herbe ne l'aient recouvert.

Le transformateur doit être placé dans un endroit ventilé et ne pas être soumis aux rayons du soleil. Le transformateur doit être placé sous un abri.

Il est recommandé d'utiliser un interrupteur différentiel pour la connexion du transformateur à la prise murale.

Le transformateur doit être monté sur une surface verticale, par exemple un mur d'habitation. Montez le transformateur en vissant les vis dans les deux points d'attache. Les vis de fixation ne sont pas comprises. Choisissez des vis adaptées au matériel du mur.

Montez le transformateur à une hauteur permettant d'éviter tout risque de submersion du transformateur dans l'eau (à au moins 30 cm du sol). Le transformateur ne doit jamais être placé sur le sol.

Information importante

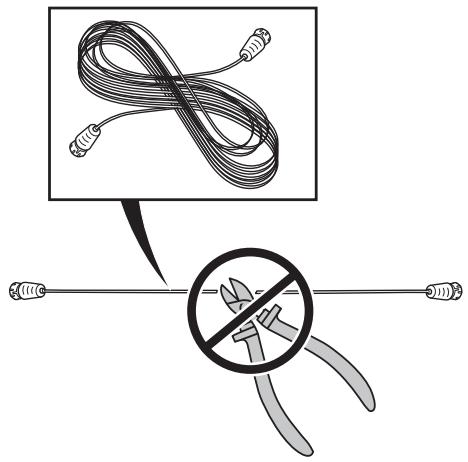

Le câble d'alimentation ne peut être ni raccourci ni rallongé.

Information importante

Placez le câble de tension de sorte que les lames du disque ne soient jamais en contact avec lui.

Information importante

Utilisez la fiche pour débrancher la station de charge, par exemple avant nettoyage ou réparation de la boucle de câble.

Installation et connexion de la station de charge

1. Placez la station de charge dans un emplacement approprié.

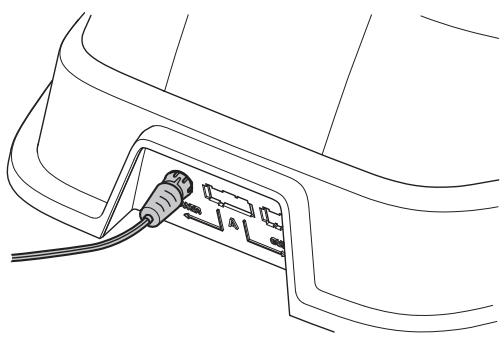

2. Branchez le cable basse tension à la station de charge.
3. Branchez le câble d'alimentation du transformateur à une prise murale de 230 V. Si le transformateur est branché à une prise murale extérieure, il doit être homologué pour un usage extérieur.

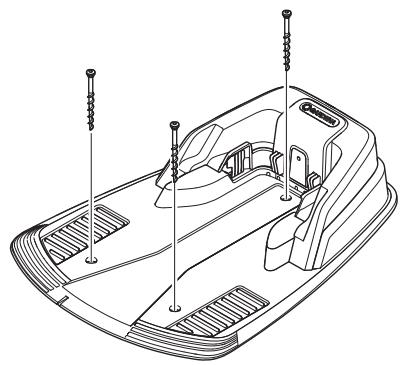

4. Fixez la station de charge au sol à l'aide des vis fournies. Assurez-vous que les vis sont visées jusqu'en bas de la fraise.

Information importante

Il est interdit de percer de nouveaux trous dans la plaque. Seuls les trous déjà percés peuvent être utilisés pour attacher la plaque au sol.

Information importante

Ne marchez et ne piétinez jamais sur la plaque de la station de charge.

3.3 Mise en charge de la batterie

Il est possible de recharger la tondeuse robot que la station de charge est branchée. Mettez l'interrupteur principal en position 1.

Placez la tondeuse robot dans la station de charge pour charger la batterie pendant que vous posez le câble périphérique et le câble guide.

Si la batterie est entièrement déchargée, son chargement complet prend environ 80 à 100 minutes.

Information importante

La tondeuse robot ne peut pas être utilisée avant que l'installation ne soit complètement terminée.

3.4 Installation du câble périphérique

Le câble périphérique doit être installé d'une des manières suivantes :

1. Le fixer contre le sol à l'aide de cavaliers.

Il est préférible d'agrafer le câble périphérique si vous souhaitez l'ajuster au cours des premières semaines d'utilisation. Au bout de quelques semaines, le câble sera dissimulé par l'herbe qui aura poussé. Utilisez un marteau/maillet en plastique et les cavaliers fournies pour effectuer l'installation.

1. Enterrer le câble.

Il est préférible d'enterrer le cable périphérique si vous souhaitez scarifier ou aérer la pelouse. Si nécessaire, ces deux méthodes peuvent être combinées ; une partie du cable périphérique peut ainsi être attachée par des cavaliers et le reste du cable peut être enterré. Le cable peut être enterré à l'aide, par exemple, d'un coupe-bordure ou d'une bêche. Veillez à positionner le cable périphérique à une profondeur comprise entre 1 et 20 cm dans le sol.

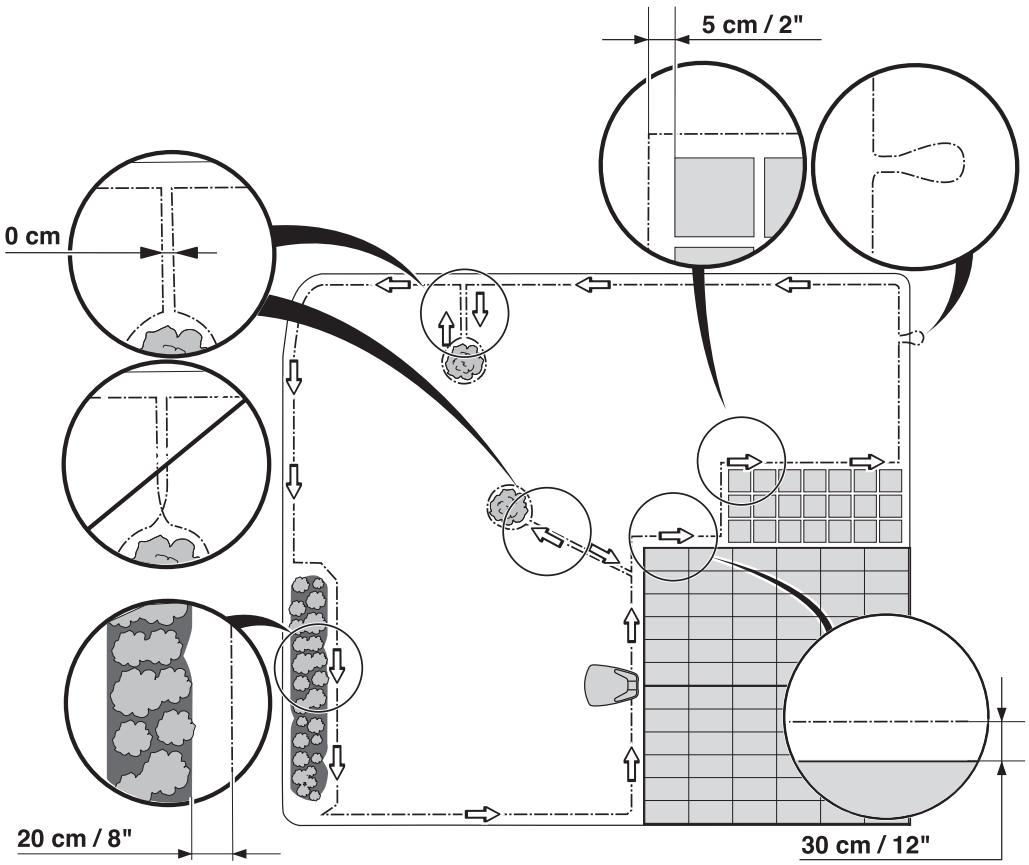

Anticipation de mise en place du câble périphérique

Le cable périphérique doit être positionné de sorte que :

• Il forme une boucle autour de la zone de tonte de la tondeuse robot. N'utilise que le cable périphérique. Il est spécialement évalué pour résister à l'humidité du sol, susceptible sinon d'endommager facilement les cables.
• La tondeuse robot ne se trouve jamais à plus de 15 metres du cable en tout point de la zone de travail.
• La longueur totale du câble périphérique est inférieure ou égale à 250 metres.
• Un câble supplémentaire de 20 cm est disponible pour connecter le câble guide au câble périphérique. Voir le chapitre 3.6 Installation du câble guide en page 28.

Selon la zone qui borde la zone de travail, le cable périphérique doit être positionné à différentes distances des obstacles. L'illustration ci-dessous montre comment le placer autour de la zone de travail et des obstacles. Utilisez la règle fournie pour obtenir la distance correcte (voir le chapitre 2.1 Qu'est-ce? en page 11).

Délimitations de la zone de travail

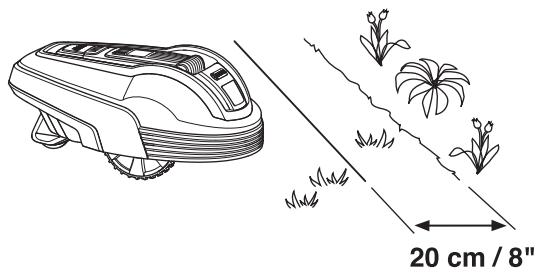

Si un obstacle haut, comme un mur, délimite la zone de travail, le câble périphérique doit être placé à 30 cm de l'obstacle. La tondeuse robot ne bute alors pas contre l'obstacle, ce qui limite l'usure du carénage.

La tonte ne sera pas effectuée dans un rayon de 20 cm environ autour de l'obstacle fixe.

Si la zone de travail est délimitée par un petit fossé, une plate-bande par exemple, ou une petite surélévation, un rebord en pierres basses par exemple (3 à 5 cm), le câble périphérique doit être placé à 20 cm à l'intérieur de la zone de travail. De cette manière, les roues ne risquent pas de basculer dans le fossé ou de monter sur le rebord.

La tonte ne sera pas effectuée sur 12 cm environ le long de la bordure en pierre/du fossé.

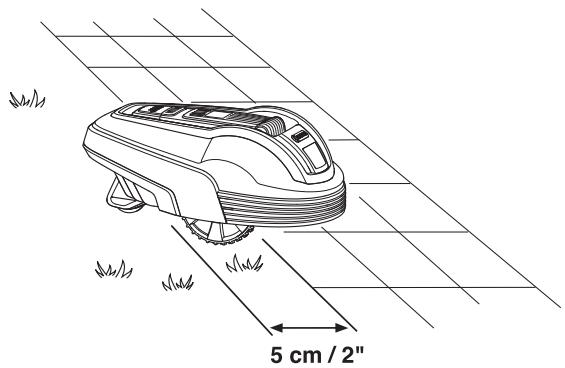

Si la zone de travail est contiguë à une allée au même niveau que la pelouse, il est possible de laisser la tondeuse robot s'avancer quelque peu sur cette allée. Le câble périphérique doit être placé à 5 cm du bord de l'allée.

Toute l'herbe le long du bord du trottoir sera coupée.

Si la zone de travail est divisée par une allée dallée de même niveau que la pelouse, il est possible de laisser la tondeuse robot traverser l'allée. Le câble périphérique peut très bien être posé sous les dalles. Il est également possible de logger le câble périphérique dans les rainures entre les dalles.

Remarque ! La tondeuse robot ne doit jamais passer sur des graviers, un paillage ou un matériel similaire susceptible d'endommager les lames.

Information importante

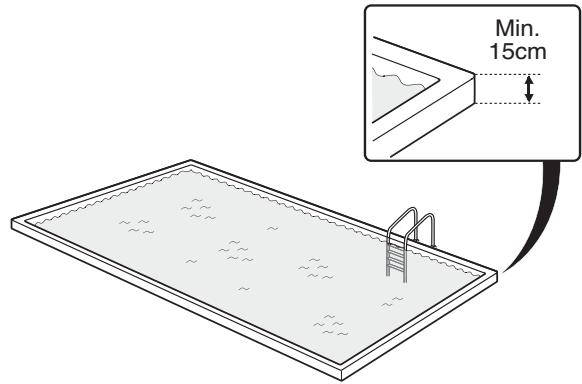

Si la zone de travail est adjacent à des plans d'eau, une piscine, des pentes, ou à des murets, murs ou précipices, il convient d'ajouter, par exemple, une clôture ou une cordure longeant le cable périphérique. Sa hauteur doit être de 15 cm minimum. Cela évitera que la tondeuse robot sorte de la zone de travail, quelles que soient les circonstances.

Délimitations à l'intérieur de la zone de travail

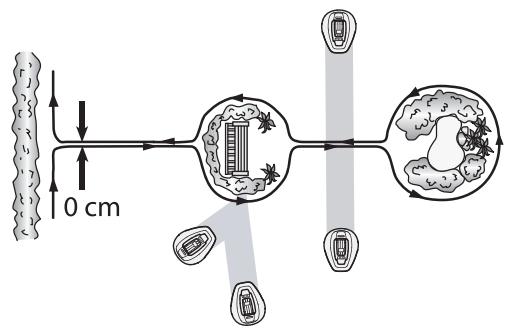

Utilisez le cable périphérique pour délimiter certaines sections de la zone de travail en créant des îlots autour des obstacles résistants tels que les plates-bandes, les buissons et les fontaines.

Les obstacles résistants, comme les arbres et les arbustes supérieurs à 15 cm, n'ont pas besoin d'être délimités par le cable périphérique. La tondeuse robot fait demi-tour quand elle bute sur un tel obstacle.

Pour obtenir un fonctionnement performant et silencieux, il est recommandé d'isoler tous les objets fixes placés dans ou autour de la zone de travail.

Tirez le cable jusqu'à la zone, passez-le autour de la section à délimiter, et revenez en suivant le même parcours. Si vous utilisez des cavaliers, le cable de retard doit être attaché sous les mêmes cavaliers que le cable de l'aller. Lorsque les cables périphériques en provenance et en direction de l'ilot sont placés à proximité les uns des autres, la tondeuse robot peut passer sur le cable.

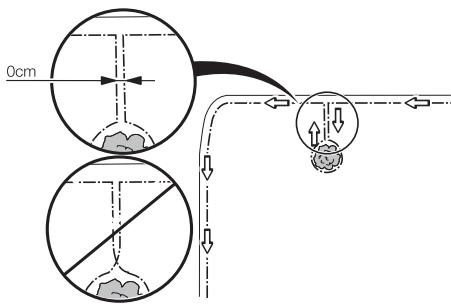

Le câble périphérique ne doit pas être croisé pour aller vers l'ilot ou en partir.

Les obstacles légèrement en pente, par exemple des pierres ou de grands arbres aux racines qui affleurent, doivent être isolés sous forme d'ilot ou retirés. Sinon, la tondeuse robot peut glisser sur ce type d'obstacle, ce qui endommage les lames et/ou bloque la tondeuse.

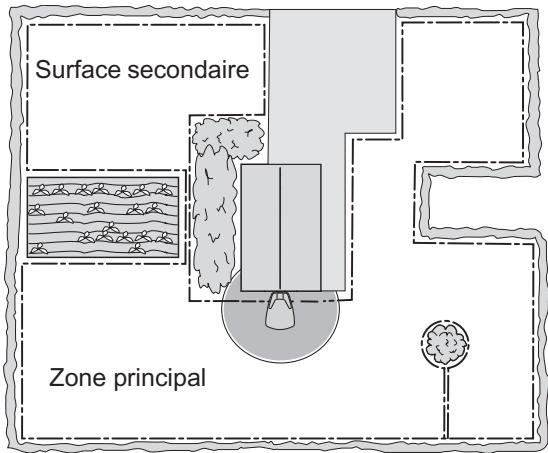

Surfaces secondaires

Si la zone de tonte comprend deux parties entre lesquelles la tondeuse robot peut avoir des difficultés à se déplacer, il est recommandé de définir une deuxième zone de tonte. C'est par exemple le cas des pentes à 25 % ou d'un passage étroit de moins de 150 cm. Tirez alors le câble périphérique autour de la surface secondaire afin qu'elle forme un îlot à l'extérieur de la zone principale.

La tondeuse robot doit être déplacée manuellement entre la zone principale et la zone secondaire pour tondre la pelouse de la zone secondaire. Le mode de fonctionnement MAN doit être utilisé car la tondeuse robot ne peut passer seulement de la zone secondaire à la station de charge. Voir 5.1 Sélection du mode de fonctionnement en page 39. Dans ce mode, la tondeuse robot ne recherche pas la station de charge et tond jusqu'à ce que la batterie soit à plat. Une fois la batterie déchargée, elle s'arrête et le message Nécessite une charge manuelle s'affiche. Pour recharger la tondeuse robot, placez-la dans la station de charge. Si la zone de tonte principale doit être tondue après la charge, il conviendra de basculer en mode Auto avant de placer la tondeuse robot dans la station de charge.

Passages lors de la tonte

Les passages longs et étroits ainsi que les zones de moins de 1,5 à 2 mètres de large doivent être évités. Lorsque la tondeuse robot est en cours de tonte, elle risque de s'attarder pour traverser le passage ou la zone. La pelouse prendra alors un aspect aplati.

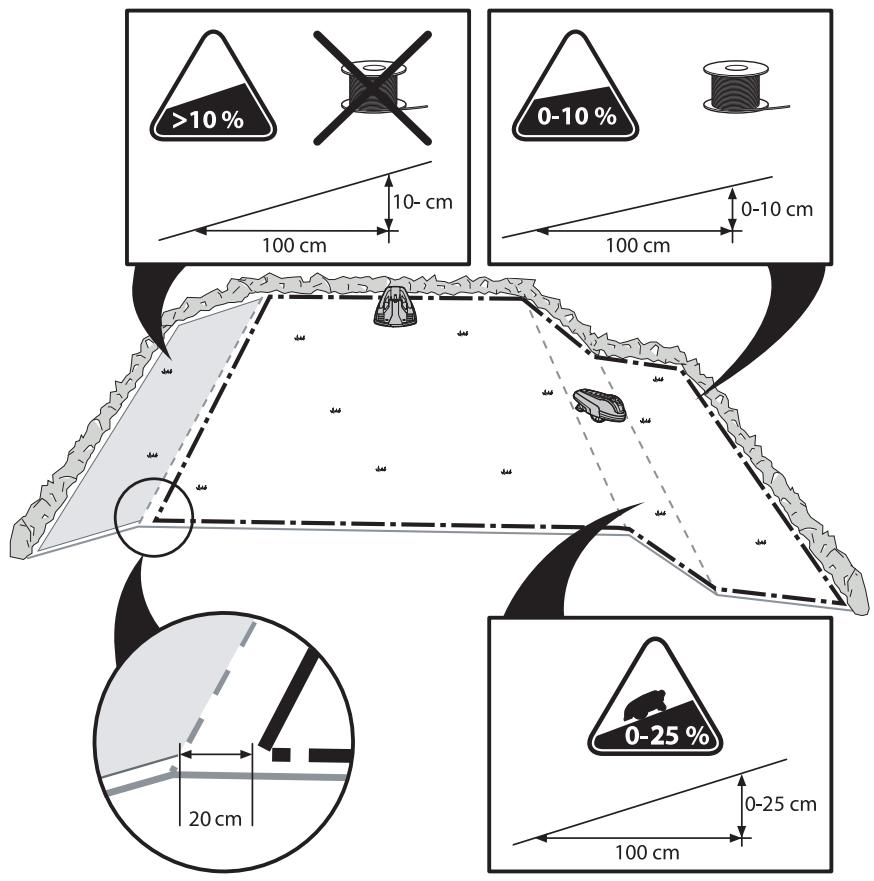

Pentes

Le câble périphérique peut être posé en travers d'une pente d'une inclinaison inférieure à 10%.

Le câble périphérique ne doit pas être posé en travers d'une pente d'une inclinaison supérieure à 10%. La tondeuse robot aurait du mal à tourner. La tondeuse robot s'arrête et affiche le message d'erreur En dehors zone de tonte. Le risque est particulièrement important par temps humide dans la mesure où les roues risquent de déraper dans l'herbe mouillée.

Par contre, s'il existe un obstacle contre lequel la tondeuse robot peut être autorisée à buter, par exemple une clôture ou une haie touffue, le cable périphérique peut être posé en travers d'une pente d'une inclinaison supérieure à 10 %.

À l'intérieur de la zone de travail, la tondeuse robot peut tondre des surfaces d'une inclinaison maximale de 25 cm par mètre (25%). Les surfaces plus inclinées doivent être délimitées à l'aide du cable périphérique.

Si une partie du bord extérieur de la zone de travail est d'une inclinaison supérieure à 10 cm par mètre (10%), le cable périphérique doit être installé à environ 20 cm sur la surface plane avant le début de la pente.

Pose du câble périphérique

Si vous souhaitez agrafer le cable périphérique :

• Coupe l'herbe très bas avec une tondeuse standard ou un coupe-herbe à l'endroit où vous allez poser le cable. Il sera alors plus facile de placer le cable sous le sol et donc de réduire le risque que la tondeuse robot ne coupe le cable ou n'endommage l'isolant. Veillez à poser le cable périphérique très près du sol et à enfoncer correctement les cavaliers à environ 75 cm d'intervalle. Le cable doit être en tous points en contact avec le sol, pour ne pas être coupé avant que l'herbe ne le recouvre. Utilisez un marteau pour enfoncer les cavaliers dans le sol. Soyez prudent lors de la pose des agrafes et assurez-vous de ne pas comprimer le cable. Évitez de plier le cable en faisant des coins.

Si vous souhaitez enterrer le cable :

• Enterrer le cable péripérisque à au moins 1 cm et au plus 20 cm dans le sol. Le cable peut être enterré par exemple à l'aide d'un coupe-bordure ou d'une bêche.

Utilisez la règle fournie comme guide lorsque vous posez le cable périphérique. Elle vous aide à laisser la distance correcte entre le cable périphérique et la limite/l'obstacle. La règle se détache de l'emballage.

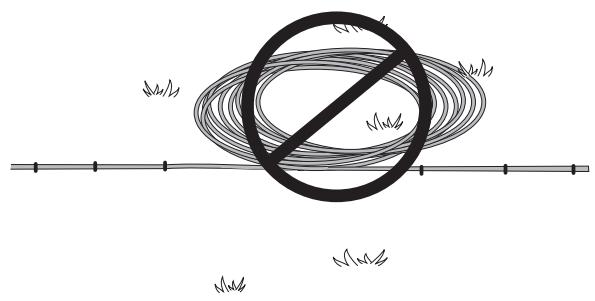

Information importante

Le câble supplémentaire ne doit pas être enroulé à l'extérieur du câble périphérique. Il pourrait alors perturber le fonctionnement de la tondeuse robot.

Boucle de connexion du câble guide

Pour faciliter la connexion du cable guide au cable péripérisque, il est recommandé de créer une boucle de près de 20 cm de cable péripérisque supplémentaire à l'endroit où le cable guide sera ultérieurement connecté. Il est conseillé de planifier l'emplacement du cable guide avant de positionner le cable péripérisque. Voir le chapitre 3.6 Installation du cable guide en page 28.

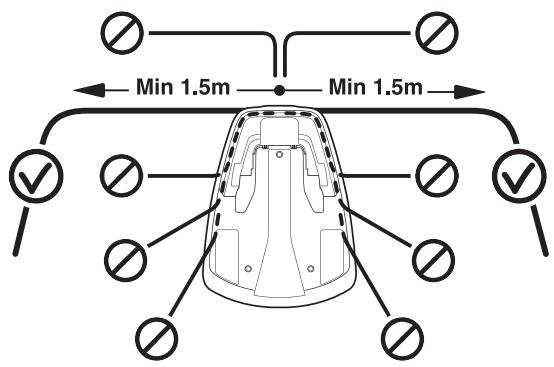

Placement du câble périphérique vers la station de charge

Le câble périphérique doit être aligné avec l'extrémité arrêtée de la station de charge et à au moins 1,5 mètre à droite et à gauche de la station. Voir l'illustration. Si vous posez le câble périphérique autrement, la tondeuse robot risque de rencontrer des difficultés lors de la recherche de la station de charge.

Raccord du câble périphérique

Utilisez un raccord d'origine si le cable périphérique n'est pas assez long et doit être rallongé. Il est étanche et assure une connexion électrique fiable.

Insérez les deux extrémités du cable dans le raccord. Veillez à insérer les cables totalement dans le raccord en vérifiant que les extrémités soient visibles dans la zone transparente de l'autre côté du raccord. Ensuite, appuyez complètement sur le bouton placé au-dessus. Utilisez une pince si le bouton du raccord est difficile à enfoncer à la main.

Information importante

Des câbles doubles, ou un bloc à borne à vis isolé avec du ruban, ne constituent pas des épissures satisfaisantes. L'humidité du sol entraîne l'oxydation des conducteurs et à terme, la rupture du circuit.

3.5 Connexion du câble périphérique

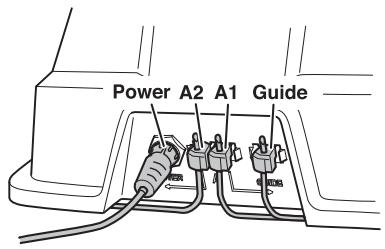

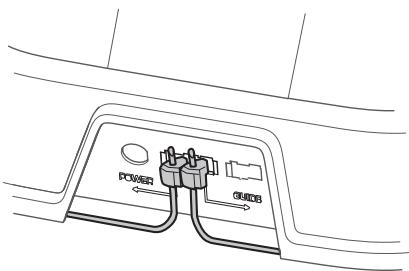

Connectez le câble périphérique à la station de charge :

Information importante

Le câble périphérique ne doit pas être croisé lors de la connexion à la station de charge.

L'extrémité droite du cable périphérique doit être reliée à la broche droite de la station de charge et l'extrémité gauche à la broche gauche.

1. Placez les extrémités des câbles dans les connecteurs :
2. Ouvrez le connecteur.
3. Placez le cable dans le guide du connecteur.
4. Fermez le connecteur en le serrant à l'aide d'une pince. Appuyez jusqu'à ce que vous entendiez un cig.
5. Coupez tout excédent de cable périphérique à 1 ou 2 centimètres au-dessus de chaque connecteur.
6. Enforcez le connecteur sur la broche marquée A de la station de charge.

Vérifiez soigneusement si le connecteur est correctement monté.

Information importante

Le connecteur côté droit doit être branché à la broche métallique droite de la station de charge et l'extrémité gauche au connecteur côté gauche.

3.6 Installation du câble guide

Le câble guide est un câble tendu à partir de la station de charge et qui peut être dirigé vers une partie éloignée de la zone de travail ou passer par un passage étroit, puis qui est relié au câble périphérique.

La tondeuse robot utilise le cable guide pour retrouver son chemin jusqu'à la station de charge, mais également pour s'orienter jusqu'aux zones éloignées du jardin.

Pour garantir l'uniformité de la tonte sur toute la pelouse, la tondeuse robot doit suivre le cable guide depuis la station de charge jusqu'à la connexion entre le cable guide et le cable périphérique avant de démarrer la tonte. Vous devrez régler la fréquence à laquelle la tondeuse robot suit le cable guide depuis la station de charge en fonction de la configuration du jardin. Voir le chapitre 6.6 Réglages en page 51.

La tondeuse robot opère à diverses distances du cable guide pour réduire le risque de formation de pistes lorsqu'elle suit le cable guide vers ou depuis la station de charge. La zone à côté du cable empruntée par la tondeuse robot s'appelle Couloir.

La tondeuse robot se déplace toujours du côté gauche du cable guide, tel qu'observed en faisant face à la station de charge. C'est pourquoi le couloir est placé à gauche du cable guide, sur une largeur de 50 cm. Lors de l'installation, il est donc important qu'il reste toujours au moins 75 cm d'espace libre à gauche du cable guide et au moins 25 cm d'espace libre à droite du cable guide (situation observée face à la station de charge).

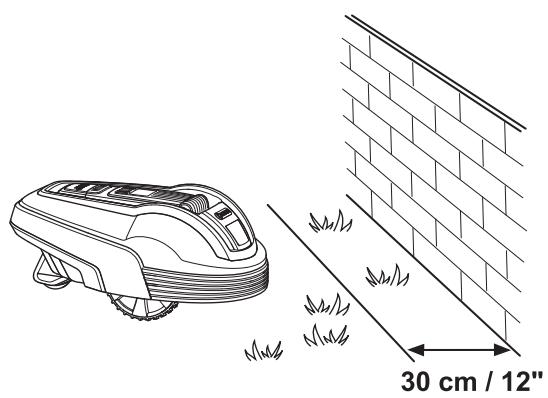

Il n'est pas permis de positionner le cable guide à moins de 30 cm du cable périphérique.

Comme le câble périphérique, le câble guide peut être agrafé ou enterré dans le sol.

Information importante

Vérifiez qu'il reste toujours au moins 75 cm d'espace libre à gauche du cable guide (situation observée face à la station de charge).

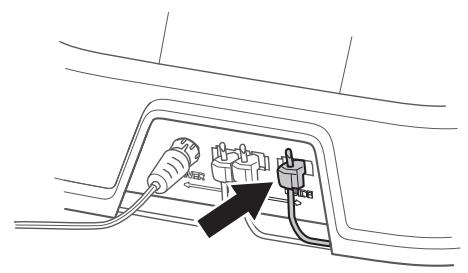

Placement et connexion du câble guide

1. Faites passer le câble dans la rainure en bas de la plaque de la station de charge.

1. Branchez le connecteur au cable guide de la même façon que le cable périphérique, conformément au chapitre 3.5 Connexion du cable périphérique en page 27. Branchez-le sur la broche de la station de charge indiquant « guide »

1. Tirez le cable guide tout droit sur au moins 2 mètres depuis le bord avant de la plaque de charge.

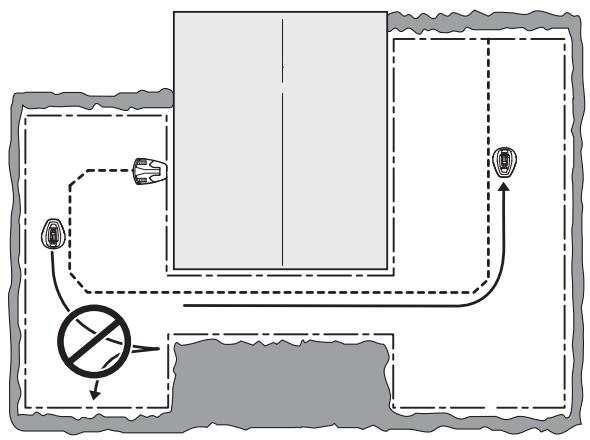

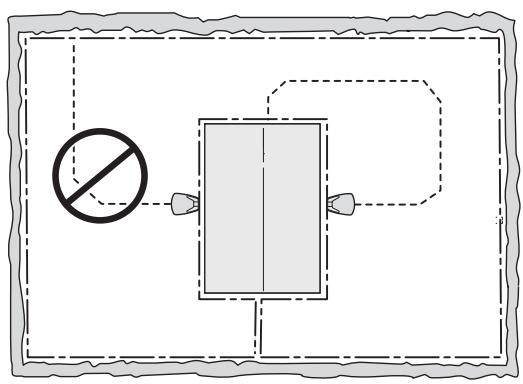

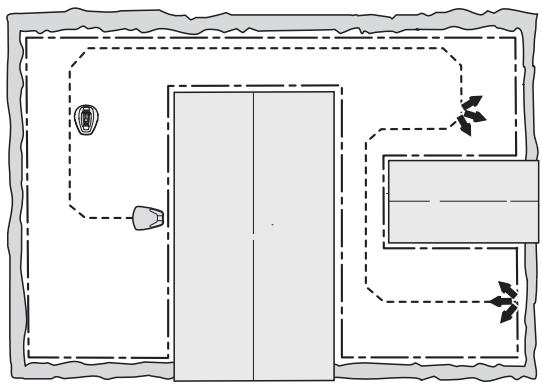

Si le cable guide doit être posé dans un passage :

• La tondeuse robot suit le cable guide sur le même côté du cable, vers et depuis la station de charge. Cela signifie que la tondeuse robot se déplace toujours du côté gauche du cable guide, tel qu'observé en faisant face à la station de charge.

• Dans les passages, le cable guide doit donc être positionné de sorte que la tondeuse robot dispose d'autant d'espace que possible pour passer. La distance entre le cable périphérique et le cable guide doit tout être d'au moins 30 cm.

Si le cable guide doit être installé sur une pente raide, il est recommandé de placer le cable en formant un angle avec la pente. La tondeuse robot pourra ainsi suivre plus facilement le cable guide sur la pente.

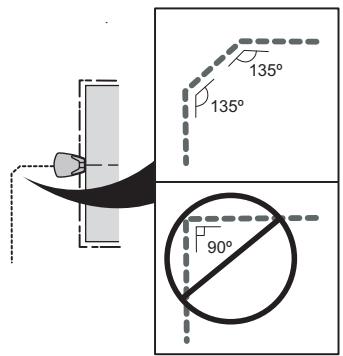

Évitez de placer le cable dans des angles pointus. Il peut ainsi être difficile pour la tondeuse robot de suivre le cable guide.

1. Faites courir le cable guide jusqu'au point du cable périphérique où une boucle a précédemment été ajoutée pour faciliter la connexion du cable guide.
2. Coupez la boucle du cable périphérique à l'aide d'une pince coupante.
3. Connectez le cable guide au cable périphérique à l'aide d'un raccord :

Insérez le cable périphérique dans chaque trou du raccord. Insérez le cable guide dans l'orifice central du raccord. Vérifiez si les cables sont bien insérés complètement dans le raccord de sorte que les extrémités soient visibles à travers la zone transparente de l'autre côté du raccord.

Utilisez une pince pour comprimer complètement le bouton sur le raccord.

Peu importent les trous utilisés pour connecter chaque câble.

1. Attachez le raccord sur l'herbe à l'aide des cavaliers ou enterrez-le dans la pelouse.

Information importante

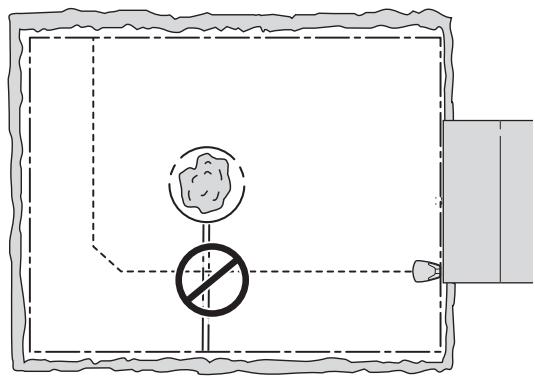

Le câble guide ne doit pas croiser le câble périphérique, par exemple si le câble périphérique est orienté vers un ilot intérieur.

Information importante

Testez le fonctionnement du câble guide à l'aide de la fonction Calibrer guide avant d'utiliser la tondeuse robot. Voir le chapitre 3.8 Premier démarrage et calibrage en page 32.

3.7 Vérification de la boucle

Vérifiez le signal de la boucle en inspectant le voyant sur la station de charge.

Lumière verte fixe = bon signaux. Lumière bleue clignotante = interruption dans le cable périphérique, pas de signal. - Lumière jaune clignotante = interruption dans le cable guide, pas de signal. - Lumière rouge clignotante = interruption dans la plaque d'antenne de la station de charge. Contactez le service après-vente de GARDENA si une rectification est nécessaire. Voir la fiche MÉMO en page 4. Lumière bleue fixe = signal faible. Cela peut être d'au fait que la boucle périphérique est trop longue ou que le cable est endommagé.. Si la tondeuse continue de fonctionner, ce n'est pas un problème. Lumière rouge fixe = défaut dans le panneau de commande du circuit de la station de charge. Contactez le service après-vente de GARDENA si une rectification est nécessaire. Voir la fiche MÉMO en page 4.

Voir le chapitre 9.2 Voyant de la station de charge en page 66 si le voyant ne présente pas de lumière verte fixe.

3.8 Premier démarrage et calibrage

Avant de faire fonctionner la tondeuse robot, une série de démarrage dans le menu de la tondeuse robot doit être effectuée ainsi qu’un calibrage automatique du signal de guidage. Le calibrage est également un test utile pour vérifier si l’installation du câble guide permet à la tondeuse robot de suivre facilement le câble guide depuis la station de charge.

1. Mettez l'interrupteur principal en position 1.

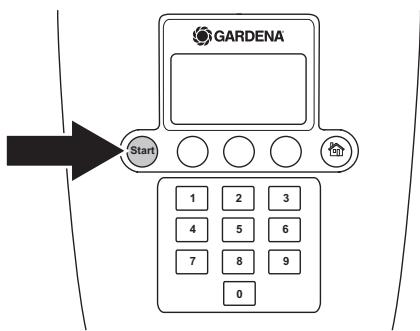

2. Ouvrez le couvercle du panneau de commande en appuyant sur le bouton STOP.

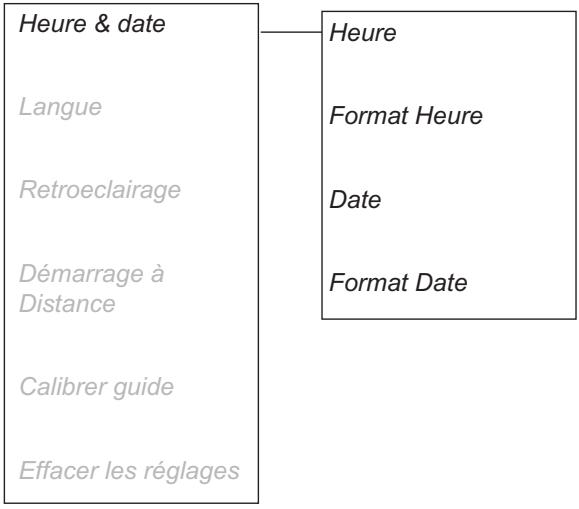

Une série de démarrage commence lorsque la tondeuse robot est démarrée pour la première fois. Les éléments suivants sont demandés :

• Langue
• Format heures Heure actuelle
• Format date
• Date Code PIN à quatre chiffres. Toutes les combinaisons sont permises, à l'exception de 0000.

Information importante

Utilise la fiche Mémo en page 4 pour noter le code PIN.

1. Placez la tondeuse robot dans la station de charge lorsque l'écran vous l'indique. Appuyez sur le bouton DEMARRAGE et fermez le carter. La tondeuse robot commence alors le calibrage du guide : pour ce faire, elle quitte la station de charge et suit le cable guide jusqu'à l'endroit où il est connecté au cable périphérique puis elle démarre la tonte. Vérifiez si la tondeuse robot peut suivre le cable guide sur tout le parcours.

Sinon, il est possible que le cable guide soit mal installé. Dans ce cas, contrôlez si l'installation est réalisée conformément au chapitre 3.6 Installation du cable guide en page 28. Effectuez ensuite un nouveau calibrage. Voir 6.6 Réglages en page 51.

Pour la R70Li, il est également possible de réduire la largeur de guide pour permettre à la tondeuse robot de suivre le cable guide dans les passages très étroits. Voir 6.4 Installation, R70Li en page 45. Utilisez la fonction Test de sortie pour effectuer un nouveau calibrage de la R70Li. Voir 6.4 Installation, R70Li en page 45.

3.9 Test d'arrimage à la station de charge

Avant d'utiliser la tondeuse robot, vérifie si elle peut suivre le cable guide sur tout le parcours jusqu'à la station de charge et si elle s'y arrime facilement. Réalisez le test ci-dessous.

1. Ouvrez le couvercle du panneau de commande en appuyant sur le bouton STOP.
2. Placez la tondeuse robot à proximité du point où le câble guide est raccordé au câble périphérique. Placez la tondeuse robot à environ 2 mètres du câble guide, face à lui.
3. Appuyez sur la touche représentant une maison puis appuyez sur OK lorsque le curseur est sur Home pour sélectionner le mode Home. Appuyez sur Start et fermez le couvercle.
4. Vérifiez que la tondeuse robot suit le cable guide sur tout le parcours vers la station de charge et qu'elle s'y arrive. Le test est réussi uniquement si la tondeuse robot parvient à suivre le cable guide sur toute la distance et s'arrime immédiatement. Si elle ne parvient pas à s'arrimer à la première tentative, elle réessaie automatiquement. L'installation n'est pas validée si deux tentatives ou plus sont nécessaires pour qu'elle s'arrive à la station de charge. Dans ce cas, vérifiez si la station de charge, le cable périphérique et le cable guide sont installés conformément aux instructions des chapitres 3.2, 3.4 et 3.6.
5. La tondeuse robot reste dans la station de charge jusqu'à ce que les modes Auto ou Man soient sélectionnés. Voir le chapitre 5.1 Sélection du mode de fonctionnement en page 39.

Le système de guidage doit d'abord être calibré pour produire un résultat satisfaisant au test ci-dessus. Voir le chapitre 3.8 Premier démarrage et calibrage en page 32.

4.1 Charge d'une batterie vide

Quand GARDENA la tondeuse robot est neuve ou a été déchargée et doit être chargeée avant la mise en service de la tondeuse. La charge peut prendre de 80 à 100 minutes.

1. Mettez l'interrupteur principal sur 1.
2. Placez la tondeuse robot dans sa station de charge. Ouvrez le couvercle et faites glisser la tondeuse robot aussi loin que possible pour garantir un contact correct entre la tondeuse robot et la station de charge.
3. Un message s'affiche indiquant que le changement est en cours.

Avertissement

Lisez attentivement les consignes de sécurité avant de démarrer votre tondeuse robot.

Avertissement

Tenez les mains et les pieds éloignés des lames pivotantes. Ne placez jamais les mains ou les pieds à proximité ou sous le carénage quand le moteur est en marche.

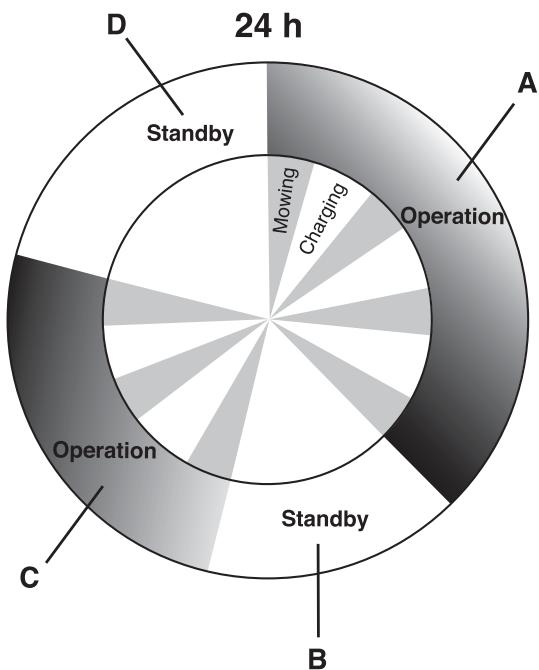

4.2 Utilisation de la minuterie

Le meilleur résultat de toute est obtenu quand l'herbe n'est pas trop coupée. Pour que votre pelouse ne soit pas aplatie, utilisez la fonction de minuterie (voir 6.3 Minuterie en page 44). Lorsque vous reglez la minuterie, tenez compte du fait que la tondeuse robot tand environ 45m² par heures et par jour (30m^2 en ce qui concerne le modele GARDENA R40Li).

Si la zone de travail est de 360 m², la tondeuse robot doit fonctionner environ 8 heures par jour (environ 12 heures en ce qui concerne le modèle GARDENA R40Li). Les durées sont approximatives et peuvent par exemple varier en fonction de la qualité de l'herbe, de l'affutage de la lame et de l'âge de la batterie.

Information importante

Utilisez la minuterie pour ne pas tondre dans les endroits habituellement fréquentés par des enfants et/ou des animaux et pour protéger tout ce qui pourrait être endommagé par les lames en rotation.

Le réglage d'usine de la minuterie est 07h00-23h00 (07h00-22h00 pour le modèle GARDENA R40Li) et il permet de tondre tous les jours de la semaine. Ce réglage convient pour une zone de travail d'environ 700m² (400 m² pour le modèle GARDENA R40Li).

Si la taille de la zone de tonte le permet, il est recommandé de tailler un jour sur deux au lieu de quelques heures chaque jour pour améliorer la qualité de l'herbe. De plus, il est bon pour l'herbe de se reposer pendant au moins une période de trois jours par mois.

Veille

La tondeuse robot présente une période de repos prédéfinie d'au moins 8 heures par jour (environ 11 heures en ce qui concerne le modèle GARDENA R40Li). Cette période de veille peut par exemple être mise à profit pour arroser ou procéder à des jours sur la pelouse.

Les durées mentionnées dans cet exemple peuvent être appliquées au modèle GARDENA R40Li, mais le principe est le même que celui du modèle GARDENA R70Li.

Période de travail 1: 07:00 - 22:00

Jours de travail : tous les jours

R40Li

Fonctionnement	A = Max 13 h
Charge/veille	B = Min 11 h

R70Li

Fonctionnement	A = Max 16 h
Charge/veille	B = Min 8 h

Le réglage d'usine assure que la tondeuse robot commence à tondre la pelouse à 07h00. Elle est garée dans la station de charge à partir de 22h00 puis reste au repos jusqu'àu lendemain 07h00.

Si le réglage de la minuterie est divisé en deux périodes de travail, la période de veille peut être également divisée en plusieurs périodes. La durée totale de la veille doit cependant toujours être égale à au moins 8 heures (11 heures pour le modèle GARDENA R40Li).

Les durées mentionnées dans cet exemple peuvent être appliquées au modèle GARDENA R40Li, mais le principe est le même que celui du modèle GARDENA R70Li.

Période de travail 1: 06:00 - 16:00

Période de travail 2: 20:00 - 23:00

Jours de travail : tous les jours

La tondeuse robot fonctionnera entre 06h00 et 16h00. Elle recommencera à tondre à 20h00 puis s'arrêtera à 22h00 pour se mettre au repos jusqu'à 06h00.

	GARDENA R40Li	GARDENA R70Li
Durée de fonctionnement maximale	13 h	16 h
Durée de veille minimum	11 h	8 h
Surface/heures/jour	30 m²	45 m²

Les durées sont approximatives et peuvent par exemple varier en fonction de la qualité de l'herbe, de l'affutage de la lame et de l'âge de la batterie.

4.3 Démarrage

1. Mettez l'interrupteur principal sur 1.
2. Appuyez sur le bouton STOP pour ouvrir le volet du panneau de commande.
3. Saisissez le code PIN.
4. Appuyez sur le bouton de démarrage.
5. Fermez le capot dans les 10 secondes.

Si la tondeuse robot est garée dans la station de charge, elle n'en sortira que si la batterie est complètement chargée et si la minuterie est réglée pour permettre son fonctionnement.

Avant que le disque de coupe ne démarre, 5 bips retentissent pendant 2 secondes.

R40Li

Fonctionnement	A + C = Max 13 h
Charge/veille	B + D = Min 11 h

R70Li

Fonctionnement	A + C = Max 16 h
Charge/veille	B + D = Min 8 h

4.4 Arrêt

1. Appuyez sur le bouton STOP.

La tondeuse robot s'arrête, le moteur de coupe s'arrête et le volet du panneau de commande s'ouvre.

4.5 Mise hors-circuit

1. Appuyez sur le bouton STOP.
2. Mettez l'interrupteur principal sur o

Éteignez toujours la tondeuse robot à l'aide de l'interrupteur principal si elle nécessite une maintenance ou si vous devez la sortir de la zone de travail.

4.6 Réglage de la hauteur de coupe

La hauteur de coupe peut varier, en continu, entre 2 cm (minimum) et 5 cm (maximum).

Pour régler la hauteur de coupe :

1. Appuyez sur le bouton ARRÉT pour arrêter la tondeuse robot, puis ouvrez le capot.
2. Tournez le bouton de réglage de la hauteur dans la position souhaitée
3. Tournez dans le sens contraire des aiguilles d'une montre pour augmenter la hauteur de coupe.
4. Tournez dans le sens des aiguilles d'une montre pour réduire la hauteur de coupe.

Information importante

Pendant la première semaine qui suit l'installation, la hauteur de coupe doit être réglée sur MAX pour éviter d'endommager la boucle du câble. La hauteur peut ensuite être réduite progressivement toutes les deux semaines jusqu'à ce que la hauteur désirée soit atteinte.

5. Panneau de commande

Le panneau de commande permet de passer des commandes à GARDENA tondeuse robot et d'effectuer des réglages. Toutes les fonctions sont accessibles via le système de menus.

Le panneau de commande est constitué d'un écran d'affichage et d'un clavier. Toutes les informations sont affichées sur l'écran et toutes les saisies sont effectuées à l'aide des touches du clavier.

Si le bouton STOP est actionné et que le couvercle est ouvert, la fenêtre de fonctionnement affiche l'horloge, le mode de fonctionnement sélectionné, le nombre d'heures de tonte, l'état de la batterie et le réglage de la minuterie.

L'heure indiquée est l'heure courante. La date indique le jour en cours. Le nombre d'heures de fonctionnement indiqué correspond au nombre d'heures pendant lequel la tondeuse robot a fonctionné depuis le jour de fabrication. Le temps de fonctionnement comprend le temps de tonte et le temps de recherche de la station de charge. - Textes affichés à l'écran AUTO, MAN et MAISON indiquent le mode de fonctionnement choisi. L'état de la batterie indique le niveau de charge restant dans la batterie. L'icône horloge indique que la minuterie a été réglée. L'icône horloge est noire lorsque la tondeuse robot n'est pas autorisée à tondre du fait d'un réglage de minuterie et blanche lorsque la tondeuse peut tondre. - MENU indique qu'il est possible d'atteindre le menu principal en appuyant sur le bouton àCHOIX multiples situé sous le texte.

Le clavier est composé de quatre groupes de touches : le bouton de sélection du mode de fonctionnement, les boutons à choix multiples, le clavier numérique et le bouton de démarrage.

5.1 Sélection du mode de fonctionnement

Le bouton de sélection du mode de fonctionnement est symbolisé par une maison. Une fois que vous avez appuyé sur le bouton, le mode de fonctionnement désisi s'affiche à l'écran. Appuyez plusieurs fois sur le bouton pour passer entre les trois modes de fonctionnement.

Renvoyez la tondeuse robot vers la station de charge. Elle reste là jusqu'à ce qu'un autre mode de fonctionnement soit choisi. Home apparait dans la fenêtre de fonctionnement. Une fois la batterie entièrement chargée, la tondeuse robot reste garée dans la station de charge. Quand le sélecteur de fonctionnement est sur AUTO, la tondeuse robot quitte d'abord la station de charge, puis elle recommence à tondre.

Le réglage Home est également utilisé pour une nouvelle installation ou après modification d'une installation existante, pour tester si la tondeuse robot peut suivre le cable guide et s'arrimer à la station de charge. Voir le chapitre 3.9 Test d'arrimage à la station de charge en page 33.

2. AUTO:

Mode de fonctionnement automatique standard dans lequel la tondeuse robot s'arrête et se charge automatiquement.

Le réglage MAN doit être utilisé pour la tonte de zones secondaires (voir le chapitre 3.4 Installation du câble périphérique en page 21).

Si MAN est sélectionné et si la tondeuse robot se met en route sur la pelouse, elle tond jusqu'à ce que la batterie soit à plat. Puis elle s'arrête et le message « Nécessite une charge manuelle » s'affiche. La tondeuse robot doit être reconduite à la station de charge et démarrée manuellement une fois la batterie rechargée.

Si la tondeuse robot se charge en mode MAN, elle se charge complètement, sort de la station de charge, parcourt environ 20 cm puis s'arrête. Ceci indique qu'elle est chargée et prête à tondre.

Si la zone de tonte principale doit être tondue après la charge, il conviendra de basculer en mode Auto avant de placer la tondeuse robot dans la station de charge.

Information importante

Pour faire démarrer la tondeuse robot, appuyez toujours sur le bouton DÉMARRAGE avant de fermer le couvercle. Si vous n'appuyez pas sur le bouton DÉMARRAGE, vous entendrez un signal sonore d'avertissement et la tondeuse robot ne démarrera pas.

5.2 Boutons à choix multiples

Les trois boutons à choix multiples offrent diverses fonctions, dépendant notamment de l'endroit où vous vous situez dans la structure de menu. La fonction du bouton est indiquée tout en bas de l'écran.

Exemple : si vous vous trouvez dans le menu principal, vous pouvez utiliser le bouton de gauche pour revenir en arrière, le bouton du milieu pour confirmer une sélection et le bouton de droite pour faire défiler le menu.

5.3 Les touches numériques

Le clavier numérique permet notamment d'entrer le code PIN et de régler l'heure.

Le clavier numérique permet également d'entrer des séries numériques correspondant à des raccourcis vers les différents menus. Pour plus d'informations sur les séries numériques, voir 6.1 Menu principal en page 41.

5.4 Interrupteur principal

Mettez l'interrupteur principal sur 1 pour pouvoir démarrer la tondeuse robot.

Mettez l'interrupteur principal en position 0 lorsque vous n'utilisez pas la tondeuse robot ou lorsque vous travaillez sur le disque de coupe.

Lorsque l'interrupteur principal est sur la position 0, le moteur de la tondeuse robot ne peut pas démarrer.

6.1 Menu principal

Le menu principal du modèle GARDENA R40Li propose trois options :

• Minuterie Sécurité Réglages

Le menu principal du modèle GARDENA R70Li propose quatre options :

Minuterie Installation Sécurité Réglages

Chaque option contient plusieurs sous-menus. Ils vous permettent d'accéder à toutes les fonctions de réglage de la tondeuse robot.

Parcourez le menu principal et les sous-menus à l'aide des boutons à choix multiples. Entrez les valeurs et les heures à l'aide du clavier numérique et confirmez chaque sélection à l'aide du bouton à choix multiples indiquant OK. Appuyez sur le bouton à choix multiple avec la flèche arrêté pour remonter dans le menu ou maintenez le bouton de sélection du mode de fonctionnement enforcé pendant 2 secondes pour retourner directement au menu principal.

Code numérique

Une série numérique peut servir de raccourci pour atteindre une certaine fonction.

Le premier chiffre du code correspond à la sélection dans le menu principal. Le deuxième chiffre correspond à la sélection dans le premier sous-menu, etc.

Par exemple : appuyez sur 1 puis sur 3 dans le menu principal pour afficher le sous-menu Jour de toute.

Dans les titres des pages suivantes, les codes numériques correspondants sont indiqués entre parenthèses.

Sous-menus

Certains sous-menus contiennent des options cochées à gauche. Cela signifie que ces options sont sélectionnées.

Dans certains sous-menus, des informations sont indiquées à droite de certaines lignes. Ces informations indiquent les choix effectués pour cette fonction.

6.2 Structure de menu gardena R40LI

GARDENA R70Li

6.3 Minuterie

Le meilleur résultat de toute est obtenu quand l'herbe n'est pas trop coupée. Il est donc important de limiter le temps de fonctionnement à l'aide de la minuterie si la zone de travail est d'une surface inférieure à la capacité de travail de la tondeuse robot. Si la tondeuse robot tond trop, la pelouse prend un aspect piétiné. De plus, la tondeuse robot est soumise à une usure inutile.

La minuterie permet également de définir les périodes de repos de la tondeuse robot, par exemple quand les enfants jouent dans le jardin.

Le réglage d'usine est 07h00-23h00 (07h00-22h00 pour le modèle GARDENA R40Li) et permet de tondre tous les jours de la semaine. Ce réglage convient normalement à une zone de tonte de 700 m² (400 m² pour le modèle GARDENA R40Li).

Lorsque vous reglez la minuterie, tenez compte du fait que la tondeuse robot tond environ 45m² par heures et par jour (30 m² pour le modele GARDENA R40Li).

• Plage de travail 1

Pour régler les heures de début et de fin pendant la période de fonctionnement 1. Entrez chaque heure requise en heures et minutes, puis appuyez sur OK pour confirmer l'heure saisie.

• Plage de travail 2

pour régler les heures de début et de fin pendant la période de fonctionnement 2. Entrez chaque heure requise en heures et minutes, puis appuyez sur OK pour confirmer l'heure saisie.

Jours de tonte

pour sélectionner les jours, la tondeuse robot doit être allumée. La tondeuse robot fonctionnera les jours cochés.

Effacer Plage de Travail

Restaure tous les réglages d'usine.

Pour désactiver la période de travail 1 ou 2, saisissez les heures 00h00 - 00h00 pour réinitialiser la minuterie sur ------ ------.

Une icône horloge s'affiche sur la page de démarrage lorsque la minuterie est réglée. L'icône horloge est noire lorsque la tondeuse robot n'est pas autorisée à tondre du fait d'un réglage de minuterie et blanche lorsque la tondeuse peut tondre.

La tondeuse robot est programmée avec une période de veille prédéfinie de 10 heures par jour environ (11 heures pour le modèle GARDENA R40Li). La tondeuse automatique est alors garée dans la station de charge. Voir le chapitre 4.2 Utilisation de la minuterie en page 35.

Les paramètres de fonctionnement suivants sont disponibles via cette sélection dans le menu principal.

Largeur guide

pour désirer la distance à partir du câble guide que la tondeuse robot peut parcourir lorsqu'elle le suit vers et depuis la station de charge.

Démarrage à distance 1

pour contrôler la tondeuse robot de façon à ce qu'elle puisse plus facilement atteindre les zones éloignées du jardin.

Démarrage à distance 2

pour contrôler la tondeuse robot de façon à ce qu'elle puisse plus facilement atteindre les zones éloignées du jardin.

Test des réglages

pour vérifier les réglages ci-dessus.

Dist. dépassement

pour régler la distance au-delà du câble périphérique que la tondeuse robot doit parcourir avant de faire demi-tour.

Pour des exemples de réglages pour le jardin, voir 7. Exemples de jardins.

Largeur guide

La largeur du guide est la mesure de la distance à partir du cable guide que la tondeuse robot peut parcourir lorsqu'elle le suit vers et depuis la station de charge. La zone à côté du cable empruntée par la tondeuse robot s'appelle Couloir.

La tondeuse robot est réglée par défaut pour des couloirs de largeur moyenne. Pour réduire encore davantage l'apparition de trainées, il est recommandé de désirer un couloir large dans les zones de travail le permettant.

Information importante

Utilisez toujours le guide le plus large possible. Le réglage Étroit ne doit être utilisé que lorsque la zone de travail ne permet aucun autre réglage.

Dans un couloir large, la tondeuse robot est à diverses distances du câble guide.

Pour un jardin ouvert et sans passages étroits, le couloir doit être large, afin de minimiser le risque d'apparitions de trainées.

Minuterie

Installation

Sécurité

Réglages

Largeur guide

Démarrage à distance 1

Démarrage à distance 2

Test des réglages

Dist. dépassement

Largeur guide

Démarrage à distance 1

Démarrage à distance 2

Test des réglages

Dist. dépassement

Étroit

Moyen

Large

Moyen

Dans un couloir moyen, la tondeuse robot se rapproche et s'éloigne du cable guide, mais pas aussi loin du cable guide que dans le cas d'une sélection d'un couloir large.

Il convient de choisir le couloir moyen pour un jardin présentant des obstacles près du cable guide et/ou des passages ne permettant pas un couloir large.

Étroit

Si le couloir est étroit, la tondeuse robot roule sur le cable guide.

Le réglage de couloir Étroit n'est normalement pas recommandé, mais il peut constituer l'unique option possible dans un jardin comptant un ou plusieurs passages étroits. Le réglage de couloir Étroit augmente le risque de l'apparition de trainées le long du cable guide.

Information importante

La distance à laquelle la tondeuse robot se situe du câble guide dépend de l'agencement de la zone de travail. Utilisez la fonction Test RETOUR pour vous assurer que le réglage de couloir large peut être utilisé dans le jardin en question.

Démarrage à distance 1

L'une des fonctions importantes du cable guide est sa capacité à orienter la tondeuse robot dans des zones éloignées si besoin. Cette fonction est très utile dans les jardins où l'avant et l'arrière par exemple sont reliés par un passage étroit.

Si cette fonction est activée (sélection de n'importe quelle option sauf Jamais), la tondeuse robot suit le cable guide de la station de charge jusqu'à l'emplacement distant et commence à tondre à cet endroit.

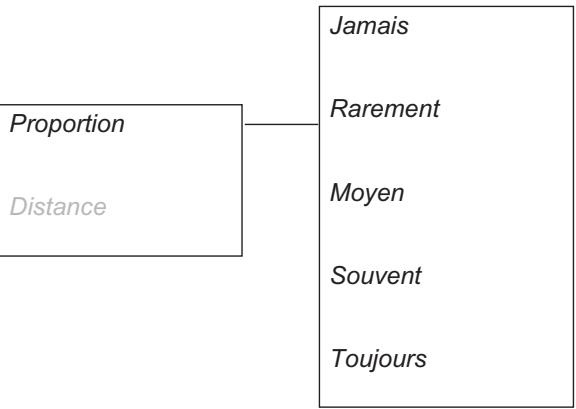

Proportion

La fréquence à laquelle elle doit suivre le câble guide depuis la station de charge est sélectionnée sous forme de proportion par rapport au nombre total de fois où elle quitte la station de charge. Dans tous les autres cas, la tondeuse robot quitte la station de charge de façon standard avant de commencer à tondre.

Les cinq options suivantes peuvent être sélectionnées:

• Jamais (0%)
• Rarement (environ 20%)
• Moyen (environ 50%)
• Souvent (environ 80%)
• Toujours (100%)

Sélectionnez le pourcentage correspondant à la taille de la zone éloignée par rapport à la zone de travail totale. Si la zone éloignée est par exemple inférieure à la moitié de la zone de travail totale, vous devez sélectionner Rarement. Si la zone éloignée est par exemple égale à la moitié de la zone de travail totale, vous devez sélectionner Moyen. Comparez avec les exemples du chapitre 7. Exemples de jardins en page 54.

Par défaut, le paramètre utilisé est Rarement.

• Distance

Entrez la distance en mètres depuis la station de charge jusqu'à la zone éloignée où la tondeuse robot commence à tondre, en suivant le câble guide.

Conseil : Utilisez la fonction Test SORTIE pour déterminer la distance à laquelle se situe la zone éloignée. La distance (en mètres) s'affichera sur l'écran de la tondeuse robot.

Démarrage à distance 2

Si la zone de travail se compose de deux zones éloignées, le câble guide doit être installé de manière à les atteindre. Les paramètres démarrage à distance 1 et démarrage à distance 2 peuvent être combinés afin de diriger la tondeuse robot vers chacune des zones.

Les réglages des paramètres Proportion et Distance sont réalisés de la même manière que celui du paramètre Démarrage à distance 1.

Le réglage par défaut est Jamais.

Tenez compte du fait que le total du paramètre Proportion ne peut pas être supérieur à 100%. Si Souvent est sélectionné pour le paramètre Démarrage à distance 1, vous ne pourrez besoinir que Jamais ou Rarement pour le paramètre Démarrage à distance 2.

Le paramètre Largeur de guide est identique pour les paramètres Démarrage à distance 1 et Démarrage à distance 2. Ainsi, c'est le passage le plus étroit le long du câble guide qui limite la largeur de guide maximale.

Test des réglages

Le menu Test des réglages permet de tester les réglages pour Démarrage à distance 1 et Démarrage à distance 2 et de vérifier que la largeur de guide est adaptée à la zone de travail.

Largeur guide

Démarrage à distance 1

Démarrage à distance2

Test des réglages

Dét. dépasement

Test Retour

Test Sortie

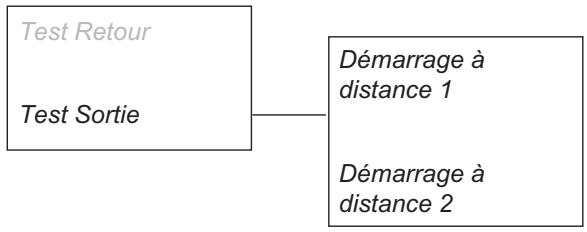

Test SORTIE

La fonction Test de sortie sert à vérifier si la largeur guide sélectionnée convient à l'installation et à calculer la distance entre la station de charge et une zone éloignée.

Pour tester les réglages de Démarrage à distance 1:

Garez la tondeuse robot dans la station de charge et sélectionnez la fonction Test de sortie - Démarrage à distance 1. La tondeuse robot quitte ensuite la station de charge et se déplace tout droit le long du cable guide, puis commence à tondre une fois la distance désignée atteinte.

Si la tondeuse robot ne peut pas passer à un endroit, il convient de modifier le réglage de Largeur guide et de remplaçer l'option Large par l'option Moyen. Si nécessaire, il est également possible de désirir le réglage Étroit. Le réglage de largeur du guide Étroit ne doit être utilisé que si certains autres réglages ne convient pour cette installation. Lorsque la fonction Test de sortie est activée, la tondeuse robot se déplace le plus loin possible du cable en fonction de la largeur de guide désisie.

La figure montre le déplacement de la tondeuse robot dans un passage lorsque la Largeur de guide est réglée sur Moyen et non pas Large.

Pour déterminer la distance entre la station de charge et une zone éloignée :

Indiquez une distance supérieure à la distance réelle. La distance maximale pouvant être indiquée est de 500 mètres. Placez la tondeuse robot dans la station de charge, puis sélectionnez Test de sortie. La tondeuse quitte immédiatement la station de charge. La distance en mètres s'affichera sur l'écran de la tondeuse robot pendant son fonctionnement. Arrêtez la tondeuse dans la position requise et notez la distance. Saisissez le nombre de mètres indiqué dans Distance pour la zone actuelle.

Si le paramètre Démarrage à distance 2 a été activé, autrement dit si une option autre que Jamais a été sélectionnée dans Proportion, ces paramétrages doivent également être testés. Le test du paramètre Démarrage à distance 2 est identique à celui du paramètre Démarrage à distance 1.

Test RETOUR

La fonction Test Retour vous permet de tester si la tondeuse robot est bien arrimée sur la station de charge.

La fonction Test RETOUR peut être réalisée après l'exécution de la fonction Test SORTIE.

Si cette fonction est sélectionnée, la tondeuse robot se déplace directement le long du câble guide vers la station de charge et se place dessus. Le test est réussi uniquement si la tondeuse robot s'arrime immédiatement sur la station de charge. Si elle ne parvient pas à s'arrimer à la première tentative, elle réessaie automatiquement. L'installation n'est pas validée si deux tentatives ou plus sont nécessaires pour qu'elle s'arrive à la station de charge.

Dist. dépassement

L'avant de la tondeuse robot passe toujours le cable périphérique à une distance spécifique avant que la tondeuse ne tourne. La distance est par défaut de 25 cm mais elle peut être modifiée si nécessaire. La valeur minimale est de 25 cm et la maximale de 30 cm.

Indiquez maintenant le nombre de centimètres que vous souhaitez pour le câble périphérique et appuyez sur OK.

6.5 Sécurité

Cette sélection permet de configurer les paramètres de sécurité et la connexion entre la tondeuse et la station de charge.

Code PIN

Saisissez le nouveau code PIN et appuyez sur OK. Saisissez à nouveau le code et confirmez en appuyant sur OK. Si le code PIN est différent, un message s'affiche brièvement à l'écran indiquant que le code PIN a été modifié.

Notez le nouveau code PIN sur la ligne à cet effet dans la fiche MéMO en page 4.

Niveau de sécurité

Il existe trois niveaux de sécurité : bas, moyen et haut. Les niveaux de sécurité bas et moyen empêchent tout accès à la tondeuse robot sans code PIN. Le niveau haut comprend également un avertissement sonore si le bon code PIN n'est pas saisi après un laps de temps déterminé.

Largeur guide

Démarrage à distance 1

Démarrage à distance2

Test des réglages

Délai dépassement

Minuterie

Installation

Sécurité

Réglages

Code PIN

Niveau de Sécurité

Nouveau Signal Boucle

Fonction	Bas	Moyen	Haut
Activier code PIN	X	X	X
Demande de code PIN		X	X
Alarme			X

Information importante

Nous recommandons d'utiliser le niveau de sécurité Haut en toutes circonstances.

Activer code PIN

Cette fonction empêche de démarrer la tondeuse robot après 30 jours sans d'abord saisir le bon code PIN. Une fois les 30 jours écoulés, la tondeuse robot continue de tondre normalement, mais le message Entrer code PIN s'affiche lors de l'ouverture du capot. Saisissez de nouveau votre code et appuyez sur OK.

Demande de code PIN

Cette fonction implique que la tondeuse robot requiert un code PIN lorsque l'interrupteur principal est placé sur 1 et que le couvercle est ouvert. Vous devez entrer le bon code PIN pour utiliser la tondeuse robot.

Si le code PIN saisi 5 fois de suite est erroné, la tondeuse robot est verrouillée pour un moment. Le temps de verrouillage s'allonge à chaque nouvelle tentative incorrecte.

Alarme

Grâce à cette fonction, une alarme retentit si le code PIN n'est pas saisi dans les 10 secondes après avoir appuyé sur le bouton ARRÊT ou après avoir soulevé la tondeuse robot pour l'une ou l'autre raison. Le bip indique que le code PIN doit être saisi pour éviter de déclencher l'alarme. Il est possible d'éteindre l'alarme à tout moment en entrant le bon code PIN.

Nouveau signal boucle

Le signal boucle est choisi de façon aléatoire pour créer un lien unique entre la tondeuse robot et la station de charge. Dans de rares cas, il peut être nécessaire de générer un nouveau signal, par exemple si deux installations voisines ont un signal très similaire.

• Placez la tondeuse robot dans la station de charge.
• Sélectionnez Nouveau Signal Boucle dans le menu, puis appuyez sur OK.

Code PIN

Niveau de Sécurité

Nouveau Signal Boucle

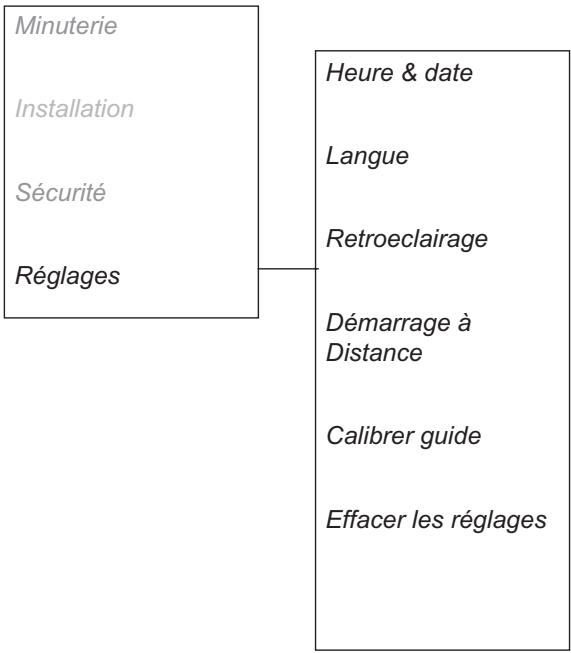

6.6 Réglages

Les paramètres de fonctionnement suivants sont disponibles via cette sélection du menu principal.

Heure & date pour régler l'heure et la date actuelles, ainsi que le format d'heure et de date requis. - Langue pour sélectionner la langue des menus. - Rétroéclairage, R40Li détermine si l'écran est allumé ou non pendant la tonte. - Démarrage à Distance, R40Li permit de déterminer à quelle fréquence la tondeuse robot doit suivre le cable guide depuis la station de charge. - Calibrer guide, R40Li permit de tester la capacité de la tondeuse robot à suivre le cable guide depuis la station de charge. - Effacer les réglages permit de réinitialiser la tondeuse robot aux réglages d'usine par défaut.

Heure et date

Cette fonction vous permet de régler l'heure actuelle et le format d'heure requis dans la tondeuse robot.

Heure Entrez l'heure correcte et appuyez sur OK pour sortir. - Format Heure - Placez le curseur sur le format d'heure - requis : 12h ou 24h. Appuyez sur OK pour sortir. - Date Entrez la date correcte et appuyez sur OK pour sortir. - Format Date Placez le curseur sur le format de date requis : AAAA-MM-JJ (année-mois-jour) MM-JJ-AAAA (mois-jour-année) JJ-MM-AAAA (jour-mois-année). Appuyez sur OK pour sortir.

Réglez la langue avec cette fonction.

Pour sélectionner une langue : Placez le curseur sur Langue, puis appuyez sur OK. Placez le curseur sur la langue requise, puis appuyez sur OK.

Rétroéclairage, R40LI

Pour indiquer où se trouve la tondeuse robot pendant la nuit, il est possible de configurer l'écran pour qu'il reste allumé lorsque la tondeuse robot fonctionne.

1. Sélectionnez Rétroéclairage, R40Li dans le menu et appuyez sur OK.
2. Sélectionnez l'une des options suivantes : Auto : l'écran reste allumé pendant 1 minute après l'activation d'une touche. ON : l'écran reste constamment allumé pendant que la tondeuse robot fonctionne. L'écran n'est pas éclairé si la tondeuse robot est arrêtée, par exemple en raison du réglage de la minuterie ou d'un défaut possible.

Démarrage à distance, R40LI

L'une des fonctions importantes du cable guide est sa capacité à orienter la tondeuse robot dans des zones éloignées si besoin. Cette fonction est très utile par exemple dans des jardins dont la partie avant et la partie arrêté se rejoignent par un passage étroit où il est impossible d'installer la station de charge.

Si cette fonction est activée (sélection de n'importe quelle option sauf Jamais), la tondeuse robot suit le cable guide de la station de charge jusqu'à l'endroit où le cable guide est raccordé au cable périphérique. La machine commence à tondre une fois ce point atteint. La fréquence à laquelle elle doit suivre le cable guide depuis la station de charge est sélectionnée sous forme de proportion par rapport au nombre total de fois où elle quitte la station de charge. Dans tous les autres cas, la tondeuse robot quitte la station de charge de façon standard avant de commencer à tondre.

Les cinq options suivantes peuvent être sélectionnées:

• Jamais (0 %)
• Rarement (environ 20%) Moyen (environ 50%)
• Souvent (environ 80%)
• Toujours (100%)

Sélectionnez le pourcentage correspondant à la taille de la zone éloignée par rapport à la zone de travail totale. Si la zone éloignée est par exemple inférieure à la moitié de la zone de travail totale, vous devez sélectionner Rarement. Si la zone éloignée est par exemple égale à la moitié de la zone de travail totale, vous devez sélectionner Moyen. Comparez avec les exemples du chapitre 7. Exemples de jardins en page 50.

Par défaut, le paramètre utilisé est Rarely.

Calibrer guide, R40LI

La fonction Calibrer guide vous permet de tester si la tondeuse robot peut suivre le cable guide depuis la station de charge.

Pour tester le cable guide :

1. Placez la tondeuse robot dans la station de charge.
2. Sélectionnez Calibrer guide et appuyez sur OK. La tondeuse robot quitte la station de charge, effectue une procédure de calibrage devant la station de charge puis suit le cable guide jusqu'au point de raccordement avec le cable périphérique où elle commence à tondre.
3. Vérifiez si la tondeuse robot peut suivre le cable guide sur tout le parcours jusqu'au point de raccordement du cable périphérique.

Le test échoue si la tondeuse robot ne peut suivre le cable guide jusqu'au point de raccordement avec le cable guide. Il est probable que l'installation n'ait pas été effectuée conformément aux instructions du chapitre 3. Installation. Les erreurs fréquentes consistent par exemple à ne pas prévoir suffisamment d'espace sur la gauche du cable guide (si on est face à la station de charge) ou à ne pas poser le cable guide en angle sur une pente raide. Voir le chapitre 3.6 Installation du cable guide.

Rectifiez l'installation et effectuez un nouveau test avec la fonction Calibrer guide.

Effacer les réglages

Cette fonction vous permet de réinitialiser la tondeuse robot aux régles d'usine par défaut.

1. Sélectionnez Effacer les réglages personnalisés dans le menu puis appuyez sur OK. Entrez le bon code PIN, puis appuyez sur OK.

Suggestions d'installations et de réglages

Le comportement de la tondeuse robot dépend en partie des réglages effectués. Le fait d'adapter les réglages de la tondeuse robot selon la forme du jardin lui permet d'atteindre plus facilement toutes les parties du jardin et d'obtenir ainsi une touté parfaite.

En fonction des jardins, les règles peuvent être différentes. Les pages suivantes exposent brièvement un certain nombre d'exemples de jardins, avec des propositions d'installation et de configuration.

Vous trouverez également des exemples de jardin animés sur www.gardena.com

Pour davantage d'informations sur les différents règles, réferez-vous au chapitre 6. Le fonctionnement des menus.

Information importante

Les réglages d'usine de la tondeuse robot ont été sélectionnés pour convenir au plus grand nombre possible de jardins. Les réglages ne doivent être ajustés qu'en cas de conditions d'installation spéciales.

Sauf mention contraire, dans l'exemple de jardin suivant, les paramétrages de minuterie recommandés peuvent être appliqués au réseau GARDENA R40Li. En ce qui concerne le réseau GARDENA R70Li, la durée de fonctionnement peut être réduite, voir 4.2 Utilisation de la minuterie en page 35.

Suggestions d'installations et de réglages
Zone	150 m². Zone ouverte et plane.
Minuterie	07h00-17h00Lundi, mardi, mercredi, vendredi
Démarrage àDistance -Proportion	Jamais
Remarques	La minuterie peut servir à éviter que l'herbe ne semble piétinée car la zone est inférieure à la capacité maximum de la tondeuse robot.
Zone	400 m². Zone ouverte.
Minuterie	07h00-22h00 (réglage usine)Lundi-dimanche
Démarrage àDistance -Proportion	Jamais
Remarques	Les réglages d'usine conviennent à cette installation.

7. Examples de jardins

Suggestions d'installations et de réglages
Zone	400 m². Plusieurs Îlots et inclinaison de 25%.
Minuterie	07h00-22h00 (réglage usine)Lundi-dimanche
Démarrage à Distance - Proportion	Rarement (réglage usine)
Remarques	Placez la station de charge dans la partie basse de la zone de tonte.Posez le cable guide en formant un angle au-dessus de la pente raide.
Zone	200 m². Jardin en L avec station de charge installée dans une zone étroite. Comporte quelques Îots.
Minuterie	07h00-22h00Lundi, mardi, mercredi, vendredi
Démarrage à Distance - Proportion	Souvent
Remarques	Si la majore partie de la zone de tonte est facile d'accès pour la tondeuse robot en suivant le cable guide depuis la station de charge, Sélectionnez Proportion : Souvent.	3 m/10ft
Zone	250 m². Jardin en U avec un passage étroit.
Minuterie	07h00 - 22h00Lundi - vendredi
Démarrage à Distance - Proportion	Moyen
Remarques	Le cable guide doit être placé le long du passage étroit pour s'assurer que la tondeuse robot peut facilement localiser la station de charge depuis la gauche de la zone de tonte. La proportion Moyen sera sélectionnée si la zone placée à gauche correspond à presque la moitié de la zone totale.	1.5m
Zone	150 m2. Zone de toute asymétrique avec un passage étroit et plusieurs Îlots.	2m/7ft
Minuterie	07h00-17h00Lundi, mardi, mercredi, vendrediRRarement (réglage usine)
Démarrage àDistance -Proportion
Remarques	Le cable guide doit être placé le long du passage étroit pour s'assurer que la tondeuse robot peut facilement localiser la station de charge depuis le côté droit de la zone de tonte.Sélectionnez la proportionRarement si la zone côte droit est une petite fraction de la zone totale.
Zone	Seulement applicable au modèle GARDENA R 70Li.400m2. Trois zones reliées par deux passages étroits.
Minuterie	07h00-23h00Lundi, mardi, heute, vendrediRarement
Démarrage àDistance 1 -Proportion
Démarrage àDistance 2 -Proportion	Rarement
Largeur guide	Moyen
Remarques	Lorsque la zone de travail se compose de trois zones reliées par deux passages étroits, les paramètres Démarrage à distance 1 et Démarrage à distance 2 doivent être utilisés pour有關ir une tonte régulière sur l'ensemble de la zone de travail. Le modèle GARDENA R70Li est recommendé pour cette zone de travail.

7. Examples de jardins

Suggestions d'installations et de réglages

Zone	200 m2 + 50 m2 dans une zone secondaire.
Minuterie	07h00-18h00Lundi, mardi, heute, vendredi
Démarrage à Distance - Proportion	Rarement (réglage usine)
Remarques	La zone secondaire est tondue à l'aide du mode MAN les mercredis et samedis.

8. Entretien

Pour une meilleure fiabilité et une plus longue durée de vie, contrôlez et nettoyez régulièrement la tondeuse robot et remplacez les pièces usées. Voir 8.3 Nettoyage pour davantage d'informations sur le nettoyage.

Au moment de la première utilisation de la tondeuse robot, il convient d'inspecter le disque de coupe et les lames une fois par semaine. Si l'usure est faible pendant cette période, la fréquence des contrôles peut être réduite.

Il est important que le disque de coupe puisse tourner facilement et librement. La durée de vie des lames est très variable et dépend notamment des facteurs suivants.

Le temps de fonctionnement et la taille de la zone de travail. - Le type d'herbe. Le type de sol. La présence d'objets comme des pommes de pin, des fruits tombés, des jouets, des outils, des pierres, des racines, etc...

La durée de vie normale est de 2 à 4 mois dans des zones couvrant une surface supérieure à 300m²; elle est plus longue sur des zones plus petites. Voir le chapitre 8.6 Remplacement des lames en page 61 pour savoir comment remplacer les lames.

Information importante

L'utilisation de lames émoussées ne permet pas d'obtenir un résultat de bonne qualité. L'herbe a un aspect effrangé et la tondeuse robot utilisant davantage d'énergie ne parvient pas à tondre une surface aussi grande que prévue.

Tondeuse robot

Nettoyez soigneusement la tondeuse robot avant de la remiser pour la période hivernale. Voir le chapitre 8.3 Nettoyage en page 59.

Chargez totalement la batterie avant le remisage hivernal. Mettez ensuite l'interrupteur principal en position 0.

Vérifiez l'état des consommables, comme les couteaux et les roulements dans les roues arrêtés. Remplacez-les si nécessaire pour vous assurer que la tondeuse robot soit en bon état avant la saison suivante.

Remisez la tondeuse robot en position relevée, dans un local sec et à l'abri du gel, de préférence dans son emballage d'origine.

Station de charge

Rangez la station de charge et le transformateur à l'intérieur. Vous pouvez laisser le câble périphérique dans le sol. Protégez les extrémités des câbles de l'humidité en les mettant par exemple dans un contenant avec de la graisse.

8.2 À propos du remisage

Vérifiezès la première utilisation s'il est nécessaire de procéder à un nettoyage, en particulier au niveau des contacts de charge sur la tondeuse robot et la station de charge. Si les contacts de charge semblent brûlés ou salis, nettoyez-les avec une toile d'émeri fine. Vérifiez également si la date et l'heure de la tondeuse sont correctes.

8.3 Nettoyage

Il est important de conserver la tondeuse robot propre. Une tondeuse dans laquelle de grandes quantités d'herbe sont coincées ne sera pas aussi efficace sur des terrains en pente. Une brosse et un vaporisateur rempli d'eau sont recommandés pour le nettoyage.

Information importante

N'utilisez jamais de nettoyeur à eau haute pression ou de jet d'eau lors du nettoyage de la tondeuse robot. N'utilisez jamais de solvant lors du nettoyage.

Sous la tondeuse et le disque de coupe

1. Nettoyez le disque de coupe et le dessous de la tondeuse avec une brosse à vaisselle par exemple.
2. Mettez l'interrupteur principal sur O
3. Mettez des gants de protection.
4. Basculez la tondeuse robot sur le côté.

En même temps, contrôlez si le disque de coupe tourne librement par rapport au couvercle de protection.

La présence de longs brins d'herbe ou d'autres objets dans la tondeuse peut perturber le fonctionnement du disque de coupe. Le moindre effet de freinage augmente la consommation d'énergie et les délais de tonte et peut même empêcher la tondeuse robot de couper une grande pelouse.

Chassis

Nettoyez le dessous du châssis. Brossez ou essuyez avec un chiffon humide.

Roues

Nettoyez autour des roues avant et de la roue arrière, mais également autour de l'unité de roue arrière.

Carénage

Utilisez un chiffon ou une éponge douce et humide pour le nettoyage du carénage. Si le carénage est très sale, utilisez une solution savonneuse ou du liquide vaisselle.

Station de charge

Nettoyez la station de charge régulièrement en enlevant l'herbe, feuilles, brindilles et autres objets pouvant entraver l'arrimage.

8.4 Transport et dépose

Sécurisez la machine pendant le transport. Il est important que la tondeuse robot ne roule pas lorsqu'il est transporté, par exemple d'une pelouse à une autre.

8.5 En cas d'orage

Afin de réduire le risque d'endommager les pièces de la tondeuse robot, nous recommandons de défaire tous les branchements de la station de charge (alimentation électrique, câble périphérique et câble guide) en cas de risque d'orage.

Avertissement

Utilisez toujours des lames et des vis d'origine lors des échanges. Si vous remplacez seulement la lame et réutilisez la vis, elle peut s'user au cours de la tonte et se rompre. La lame peut alors être projetée et causer des dommages.

Les trois lames de la tondeuse robot sont visées sur le disque de coupe. Les trois lames et les trois vis doivent être replacées en même temps pour que le système de coupe reste équilibré.

N'utilise que des lames homologuées par GARDENA.

Pour l'échange des lames :

1. Mettez l'interrupteur principal sur O
2. Mettez des gants de protection.
3. Retournez la tondeuse robot.
4. Tournez la plaque de protection de manière à aligner son trou et la vis de la lame. Seulement applicable au modèle GARDENA R70Li.
5. Retirez la lame et la vis.
6. Vissez la nouvelle lame et la nouvelle vis.

8.7 Remplacement de la batterie

La batterie ne nécessite aucun entretien mais présente une durée de vie limite de 2 à 4 ans.

La durée de vie de la batterie dépend de la durée de la charge et du nombre d'heures d'utilisation de la tondeuse robot par jour. Une longue charge ou de nombreuses heures d'utilisation par jour impliqueront de remplacer la batterie plus souvent.

Information importante

Chargez complètement la batterie à la fin de la saison avant de ranger la tondeuse pour l'hiver.

Remplacement de la batterie

Si les durées de fonctionnement de la tondeuse robot se raccourcissant entre les charges, cela signifie que la batterie s'use et doit finalement être remplacée. La batterie reste opérationnelle tant que la tondeuse robot maintient une pelouse bien taillée.

Information importante

Utilisez toujours des batteries d'origine. La compatibilité des autres batteries ne peut être garantie.

1. Basculez l'interrupteur principal sur O
2. Abaissez la hauteur de coupe sur la position la plus basse.
3. Retournez la tondeuse robot. Placez la tondeuse robot sur une surface couverte et propre pour éviter de rayer le châssis et le couvercle de l'écran.
4. Nettoyez autour du couvercle de la batterie.

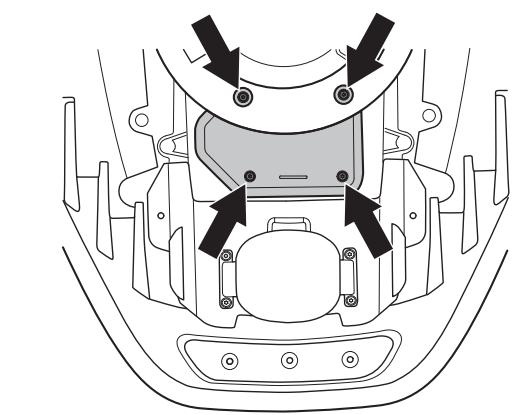

5. Dévissez les quatre vis sur le couvercle de la batterie (Torx 20) et retirez-le.
6. Sortez la batterie en tirant sur la lanière.
7. Montez une batterie d'origine neuve.

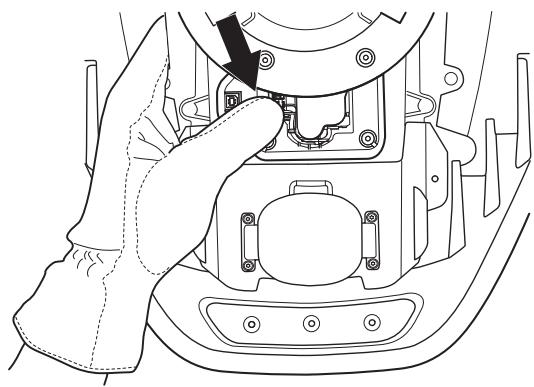

REMARQUE! Appuyez sur la bande de contact pour permettre la batterie en place et non sur la batterie elle-même.

1. Montez le couvercle de la batterie. Si le joint du couvercle de la batterie est visiblement endommagé, le couvercle intégral de la batterie doit être remplacé.
2. Vissez les quatre vis du couvercle de la batterie (Torx 20).
3. Réglez à nouveau la hauteur de coupe au niveau souhaité.

9. Recherche de pannes

Ce chapitre énumère un certain nombre de messages pouvant s'afficher sur l'écran en cas de dysfonctionnement. La cause et les mesures à prendre pour chaque message sont proposées.

Ce chapitre présente également certains symptômes pouvant vous orienter si la tondeuse robot ne fonctionne pas comme prévu.

Vous trouvez davantage de suggestions sur les mesures à prendre en cas de dysfonctionnement ou de symptômes sur www.gardena.com.

9.1 Messages

Nous avons répertorié ci-dessous un certain nombre de messages pouvant s'afficher sur l'écran de la tondeuse robot. Contactez le service après-vente de GARDENA si le même message s'affiche souvent. Voir la fiche MéMO en page 4.

Message	Cause	Mesure
Mateur roue gauche bloqué	De l'herbe ou un autre object s'est coincé autour de la roue motrice.	Contrôlez la roue motrice et retirez ce qui gène.
Mateur roue droit bloqué	De l'herbe ou un autre object s'est coincéautour de la roue motrice.	Contrôlez la roue motrice et retirez ce qui gène.
Disque de coupe bloqué	De l'herbe ou un autre object s'est coincéautour du disque de coupe.	Contrôlez le disque de coupe et retirez ce qui gène.
	Le disque de coupe repose dans un plan d'eau.	Déplacez la tondeuse robot et empêchez dans la mesure du possible l'accumulation d'eau dans la zone de travail.
Pas de signal de cable	Le transformateur n'est pas branché.	Contrôlez la connexion à la prise murale et si un évientuel interrupteur différentiel s'est déclenché. Vérifiez que le cableasse tension est branché à la station de charge.
	Le cable pérophérique n'est pas branché à la station de charge.	Vérifiez si le connecteur du cable pérophérique est correctement monté sur la station de charge. Voir le chapitre 3.5 Connexion du cable pérophérique en page 27.
	Rupture du cable pérophérique.	Trouvez l'emplacement de coupure du cable. Remplacez la partie endommagée de la boucle par un nouveau cable et utilisez un racord d'origine pour la pallonger. Voir le chapitre 9.4 Recherche de coupures sur la boucle du cable en page 69.
	Le cable pérophérique est posé dans la mauvaise direction autour d'un filot.	Vérifiez que le cable pérophérique a été posé conformément aux instructions du chapitre 3. Installation en page 15.
	La connexion entre la tondeuse robot et la station de charge a été interrompue.	Garez la tondeuse robot dans la station de charge et générez un nouveau signal boucle via Sécurité -> Nouveau Signal Boucle.
	Dysfonctionnements causés par des objets métalliques (clôtres, armatures en acier) ou des câbles enterrés à proximité.	Essayez de déplacer le cable pérophérique.

9. Recherche de PANNES

Message	Cause	Mesure
Coincée	La tondeuse robot est coincée quelque part.	Libéréz la tondeuse robot et/remédiez à la cause de son blocage.
	La tondeuse robot se coince sur de nombreux obstacles.	Vérifiéz l'absence d'obstacles qui pourrait gérer le déplacement de la tondeuse robot à partir de cet endroit.
En dehors zone de tonte	Les branchements du cable périphérique sur la station de charge sont croisés.	Vérifiéz que le cable périphérique est branché correctement.
	Le cable périphérique est trop près du bord de la zone de travail.	Vérifiéz que le cable périphérique a été posé conformément aux instructions du chapitre 3. Installation.
	La zone de travail présente une trop grande inclinaison.	Vérifiéz que le cable périphérique a été posé conformément aux instructions du chapitre 3. Installation.
	Le cable périphérique est tiré dans la mauvaise direction autour d'un ilot.	Vérifiéz que le cable périphérique a été posé conformément aux instructions du chapitre 3. Installation.
	Dysfonctionnements causés par des objets métalliques (clôtres, armatures en acier) ou des cables enterrés à proximité.	Essayez de déplacer le cable périphérique.
	La tondeuse robot désigne difficilement son signal de celui d'une autre installation de tondeuse robot à proximité.	Garez la tondeuse robot dans la station de charge et générez un nouveau signal boucle via Sécurité -> Nouveau Signal Boucle.
Tension batterie faible	La tondeuse robot ne trouve pas la station de charge.	Assurez-vous que la station de charge et le cable guide sont installés conformément aux instructions indiquées au Chapitre 3. Installation en page 15.
	Le cable guide est cassé ou non branché.	Vérifiéz si le voyant de la station de charge clignote en jaune. Vous trouverez la solution dans le chapitre 9.2 Voyant de la station de charge en page 66.
	La batterie est usée.	Remplacez la batterie. Voir le chapitre 8.7 Remplacement de la batterie en page 61.
	L'antenne de la station de charge est défectueuse.	Vérifiéz si levoyant de la station de charge clignote en rouge. Vous trouverez la solution dans le chapitre 9.2 Voyant de la station de charge en page 66.
Code PIN incorrect	Un code PIN incorrect a été saisi. Cinq tentatives sont permises avant que le clavier ne soit verrouillé pendant 5 minutes.	Entrez le code PIN correct. Contactez le service centralisé de GARDENA en cas d'oubli du code PIN. Voir la fiche MéMO en page 4.

9. Recherche de PANNES

Message	Cause	Mesure
Dérapée	La tondeuse robot est coincée quelque part.	Dégagez-la et remédiez à la cause du manque de traction. Si cela est dû à une pelouse humide, attendez qu'elle soit sèche avant d'utiliser la tondeuse robot.
	La zone de tonte inclut une pente raide.	La pente maximum garantie est 25 %. Les pentes plus raides doivent être isolées. Voir le chapitre 3.4 Installation du cable péripérisque en page 21.
	Le cable guide n'est pas placé dans un angle sur une pente.	Si le cable guide est posé sur une pente, il doit former un angle avec la pente. Voir le chapitre 3.6 Installation du cable guide en page 28.
Station de charge inaccessible	Le contact entre les contacts de charge et les plaques de contact est mauvais et la tondeuse robot a fait plusieurs tentatives de charge.	Mettez la tondeuse robot dans la station de charge et contrôlez la qualité du contact entre les contacts de charge et les plaques de contact.
	Un objet se trouve sur le chemin de la tondeuse robot.	Retirez l'objet.
Coincée dans station charge	Un objet se situe sur le parcours de la tondeuse robot et l'empêche de quitter la station de charge.	Retirez l'objet.
A l'envers (sur le dos)	La tondeuse robot est trop penchéée ou s'est renversée.	Tournez la tondeuse robot vers le haut.
Nécessite charge manuelle	La tondeuse robot est réglée sur le mode de fonctionnement MAN.	Placez la tondeuse robot dans la station de charge. Le comportement est normal et aucune mesure n'est à prendre.
Prochain démarrage hh:mm	Le réglage de la minuterie empêche la tondeuse robot de fonctionner.	Changez les régages de la minuterie. Voir le chapitre 6.3 Minuterie en page 44.
	La phase de repos est en cours. La tondeuse doit rester arrimée sur la station de charge au moins 8 heures par jour (11 heures pour le modèle GARDENA R40Li.	Ce comportement est normal et ne nécessite aucune action. Voir le chapitre 4.2 Utilisation de la minuterie en page 35.
La tonte du jour est terminée	La phase de repos est en cours. La tondeuse doit rester arrimée sur la station de charge au moins 8 heures par jour (11 heures pour le modèle GARDENA R40Li.	Ce comportement est normal et ne nécessite aucune action. Voir le chapitre 4.2 Utilisation de la minuterie en page 35.

9.2 Voyant de la station de charge

Le voyant de la station de charge doit émettre une lumière verte fixe pour indiquer que l'installation est totalement fonctionnelle. Si ce n'est pas le cas, suivez le guide de dépannage ci-dessous.

Vous trouverez une aide au dépannage plus approfondie sur www.gardena.com. Si vous avez encore besoin d'aide pour le dépannage, contactez le service après-vente GARDENA. Voir la fiche MÉMO en page 4.

Voyant	Cause	Mesure
Lumière verte fixe	Fonctionnement normal	Aucune action requise
Lumière bleue clignotante	Le cable péripérisque n'est pas branché à la station de charge.	Vérifiez si le connecteur du cable péripérisque est correctement monté sur la station de charge. Voir le chapitre 3.5 Connexion du cable péripérisque en page 27.
	Coupure du cable péripérisque.	Trouvez l'emplacement de coupure du cable. Remplacez la partie endommagée du cable péripérisque par un nouveau cable et utilisez un raccord d'origine pour la pallonger. Voir le chapitre 9.4 Recherche de coupures sur la boucle du cable en page 69.
Lumière jaune clignotante	Le cable guide n'est pas connecté à la station de charge	Vérifiez si le connecteur du cable guide est correctement raccordé à la station de charge. Voir le chapitre 3.6 Installation du cable guide en page 28.
	Coupure du cable guide	Trouvez l'emplacement de coupure du cable. Remplacez la partie endommagée du cable guide par un nouveau cable et utilisez un raccord d'origine pour la pallonger.
Lumière rouge clignotante	Interruption du signal de l'antenne de la station de charge	Contactez le service après-vente de GARDENA. Voir la fiche MÉMO en page 4.
Lumière bleue fixe	Signal faible du fait de la longueur du cable péripérisque. La longueur maximum doit être de 250 mètres.	Aucune action n'est requise si la tondeuse robot fonctionne comme prévu.
		Raccourcissez le cable péripérisque en réduisant la zone de tonte ou en remplaçant les Îlots par des barrières qui entraveront la tondeuse robot.
	Signal faible du fait du mauvais état du cable péripérisque	Étant donné la difficulté de localisation de l'endroit où le cable est endommagé, il est recommendé demettre en place un nouveau cable péripérisque pour toute la zone de tonte.
Lumière rouge fixe	Carte à circuits défectuese dans la station de charge	Contactez le service après-vente de GARDENA. Voir la fiche MÉMO en page 4.

9.3 Symptôme

Si la tondeuse robot ne fonctionne pas comme prévu, suivez le guide de recherche de panne ci-dessous.

Le site www.gardena.com comporte une FAQ (Foire Aux Questions) qui donne des réponses plus précises relatives à certaines questions standard. Si vous ne parvenez toujours pas à tracer l'origine du problème, contactez le service après-vente de GARDENA. Voir la fiche MéMO en page 4.

Symptôme	Cause	Mesure
La tondeuse robot éprouve des difficultés à s'arrimer	Le cable périphérique n'est pas positionné en longue ligne droite suffisamment éloignée de la station de charge.	Vérifiez si la station de charge a bien été installés conformément aux instructions du chapitre 3.2 Installation de la station de charge en page 16.
	Le cable guide n'est pas inséré dans la rainure en bas de la station de charge.	Il est absolument primordial pour le fonctionnement que le cable guide soit parfaitement droit et en bonne position sous la station de charge. Veillez donc à passer impératifement le cable guide dans la rainure de la station de charge. Voir le chapitre 3.6 Installation du cable guide.
	La station de charge se trouve sur une pente.	Placez la station de charge sur une surface entièrement plane. Voir le chapitre 3.2 Installation de la station de charge en page 16.
Résultat de coupe irrégulier	La tondeuse robot ne fonctionne pas assez longtemps chaque jour.	Augmentez le temps de travail, voir 6.3 Minuterie en page 44.
	Le réglage de la proportion est incorrect par rapport à la configuration de la zone de tonte.	Vérifiez si la valeur de proportion correcte est selectionnée. Voir le chapitre 6.6 Réglages en page 51.
	La forme de la zone de travail suppose d'utiliser à la fois les paramètres Démarrage à distance 1 et Démarrage à distance 2 pour permettre à la tondeuse robot d'accéder à toutes les zones à distance.	Utilisez également le paramètre Démarrage à distance 2 pour diriger la tondeuse robot vers une zone à distance. Voir 6.4 Installation, R70Li en page 45. Seulement applicable au modèle GARDENA R70Li.
	La zone de travail est trop grande.	Essayez de limiter la zone de travail ou d'extendre le temps de travail. Voir 6.3 Minuterie en page 44.
	Les lames sont émoussés.	Remplacez toutes les lames et toutes les vis pour conserver l'équilibre des pieces de rotation. Voir le chapitre 8.6 Remplacement des lames en page 61.
	L'herbe est haute par rapport à la hauteur de coupe réglée.	Augmentez la hauteur de coupe et diminuez-la ensuite peu à peu.
	Accumulation d'herbe au niveau du disque de coupe ou autour de l'arbre du moteur.	Vérifiez que le disque de coupe tourne librement et facilement. Si ce n'est pas le cas, dévissez le disque de lame et retirez l'herbe et les corps étrangers. Voir le chapitre 8.3 Nettoyage en page 59.

9. Recherche de PANNES

Symptôme	Cause	Mesure
La tondeuse robot travaillée aux mauvaises heures	La tondeuse robot doit être mise à l'heure.	Réglez l'horloge, voir 6.6 Réglages en page 51).
	Les heures de début et de fin de la tonte sont erronées.	Réinitialissez les heures de départ et d'arrêt de la tonte. Voir le chapitre 6.3 Minuterie en page 44.
La tondeuse robot vibre	Les couteaux endommagés peuvent entraîner un déséquilibre du système de coupe.	Inspectez les lames et les vis et replacez-les au besoin. Voir le chapitre 8.6 Remplacement des lamesen page 61.
	Si plusieurs couteaux se trouvent dans la même position, un déséquilibre du système de coupe se créé.	Vérifiez qu'un seul couteau est monté sur chaque vis.
La tondeuse robot avance mais le disque de coupe ne tourne pas	La tondeuse robot recherche sa station de charge.	Aucune mesure à prendre. Le disque de coupe ne tourne pas quand la tondeuse robot recherche la station de charge.
La tondeuse robot tond pendant des périodes inhabituèlement courtes entre des charges	De l'herbe ou un corps étranger bloque le disque de lame.	Retirez le disque de coupe et nettoyez-le. Voir le chapitre 8.3 Nettoyage en page 59.
Les temps de tonte et de charges sont plus courts que d'habitude	La batterie est usée.	Remplacez la batterie. Voir le chapitre 8.7 Remplacement de la batterie en page 61.
	Ce comportement est normal à basse température (augmentation progressive en dessous de 15°C).	Aucune mesure à prendre.
La tondeuse robot est garée pendant plusieurs heures dans la station de charge.	La tondeuse robot doit rester au moins 11 heures par jour dans la station de charge pourmettre la batterie au repos. Voir le chapitre 4.2 Utilisation de la minuterie en page 35. Seulement applicable au modèle GARDENA R40Li.	Aucune mesure à prendre.
	Le couvercle a été fermé sans qu'on ait préalablement appuyé sur le bouton DÉMARRAGE.	Ouvrez le couvercle, puis appuyez sur le bouton DÉMARRAGE avant de le reférer.

9.4 Recherche de coupures sur la boute du câble

Les coupures de la boucle du cable sont généralement le résultat de dégâts physiques insoupçonnés sur le cable, provoqués par exemple par le jardinage avec une pelle. En cas de gel profond, le simple déplacement de pierres coupantes dans le sol peut endommager le cable. Les coupures peuvent aussi être dues à une tension élevée dans le cable pendant l'installation.

Le fait de tondre l'herbe trop courte juste après l'installation peut aussi endommager l'isolant du cable. Certains dommages sur l'isolant peuvent ne causer des dysfonctionnements qu'au bout de plusieurs semaines, voire plusieurs mois. Pour l'éviter, sélectionnez toujours la hauteur de coupe maximum dans les premières semaines qui suivent l'installation puis abaissez la hauteur de coupe d'un cran à la fois toutes les deux semaines jusqu'à obtenir la hauteur de coupe désirée.

Le raccordement défectueux de la boucle du câble peut aussi entraîner des perturbations plusieurs semaines après la création du raccord. Le raccord peut être défectueux par exemple si le raccord d'origine n'a pas été suffisamment serré à l'aide d'une pince ou si un raccord de moindre qualité que le raccord d'origine a été utilisé. Vérifiez d'abord tous les raccords connus avant de poursuivre le dépannage.

Une coupure peut être localisée en diminuant graduèlement de moitié la longueur de la boucle de cable où la coupure peut se trouver, jusqu'à ce qu'il ne reste qu'une partie très courte du cable.

1. Assurez-vous que le voyant de la station de charge est bleu clignotant, ce qui indique une coupure de la boucle du cable périphérique. Voir le chapitre 9.2 Voyant de la station de charge en page 66.
2. Vérifiez si les branchements du cable périphérique à la station de charge sont correctement effectués et non endommagés. Vérifiez si le voyant de la station de charge clignote toujours en bleu.

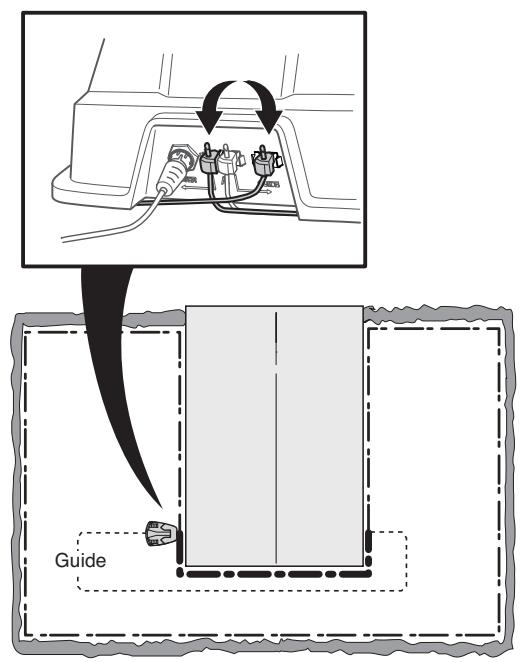

1. Connectez la station de charge à la source d'alimentation. Échangez les branchements entre le cable guide et le cable périphérique de la station de charge.

Échangez les connexions A1 et Guide.

Si le voyant clignote en jaune, cela signifie que la coupure se trouve quelque part sur le câble périphérique entre A1 et le site de raccord du câble guide avec le câble périphérique (ligne noire épaissie sur l'illustration).

b) Replacez les connexions A1 et Guide sur leurs positions d'origine. Puis intervertissez les connexions A2 et Guide.

Si le voyant clignote en jaune, cela signifie que la coupure se trouve quelque part sur le câble périphérique entre A2 et le site de raccord du câble guide avec le câble périphérique (ligne noire épaissie sur l'illustration).

9. Recherche de PANNES

1. a) Dans l'hypothèse où le voyant clignote en jaune dans le test a) ci-dessus : Replacez toutes les connexions dans leurs positions d'origine. Puis débranchez A2. Branchez un nouveau cable sur A2. Branchez l'autre extrémité de cette nouvelle boucle de cable quelque part au centre de l'installation.

Si le voyant est vert ou clignote en jaune, cela signifie que la coupure se trouve quelque part entre l'extrémité débranchée et l'endroit où le nouveau câble est branché (ligne noire épaisse sur l'illustration ci-dessous).

Dans ce cas, déplacez la connexion destinée au nouveau cable plus après de l'extrémité débranchée (en gros, au milieu de la partie du cable suspectée) puis recontrôlez si le voyant est vert ou clignote en jaune.

Poursuivez ainsi jusqu'à ce qu'il ne reste qu'une partie très courte du cable, ce qui vous permet de désigner entre une lumière bleu clignotante et une lumière verte fixe.

b) Si le voyant a clignoté en jaune dans le test 3b) ci-dessus, un test similaire doit être effectué, en connectant une nouvelle boucle de cable sur A1.

1. Une fois la coupure trouvée, la partie endommagée doit être remplacée par un nouveau cable. La partie endommagée peut être découverte s'il est possible de raccourcir le cable périphérique. Utilisez toujours des raccords d'origine.

10. Caractéristiques techniques

Caracteristiques techniques	R40Li	R70Li
Dimensions
Longueur	58 cm	58 cm
Largeur	46 cm	46 cm
Hauteur	26 cm	26 cm
Poids	8 kg	8 kg
Système électrique
Batterie	Batterie spéciale lithium- lon, 18 V/1,6 Ah	Batterie spéciale lithium- lon, 18 V/1,6 Ah
Transformateur	230 VAC / 21.6 VDC	230 VAC / 21.6 VDC
Consommation d'énergie moyenne à une utilisation maximale	7 kWh/mois sur une zone de tonte de 400 m2	12 kWh/mois sur une zone de tonte de 700 m2
Émissions sonores
Puisance sonore mesurée	56 dB(A)	58 dB (A)
Puisance sonore garantie	58 dB(A)	60 dB (A)
En tonte
Système de coupe	Disque 3 lames pivotantes	Disque 3 lames pivotantes
Vitesse du moteur de lame	2900 rpm	2900 rpm
Consommation d'énergiependant la coupe	20 W +/- 20 %	20 W +/- 20%
Hauteur de coupe	De 2 à 5 cm	2-5 cm
Largeur de coupe	17 cm	17 cm
Capacité de travail	Jusqu'à 400 m2 +/- 20 %	700 m2 +/- 20 %

La compatibilité totale ne peut être garantie entre la tondeuse robot et les autres types de systèmes sans fil comme les télécommandes, les émetteurs radio, les appareils auditifs, les clôtures électrifiées pour animaux ou autres.

11. Conditions de garantie

GARDENA garantit le fonctionnement de ce produit pendant deux ans (à compter de la date d'achat). Cette garantie couvre les pannes graves liées aux matériaux ou vices de fabrication. Pendant la période de garantie, nous remplacerons le produit ou le réparerons sans frais supplémentaires si les conditions suivantes sont remplies :

• La tondeuse robot et la station de charge ne peuvent être utilisées que conformément aux instructions de ce manuel d'utilisation.
• Les utilisateurs ou tiers non autorisés n'ont pas le droit d'effectuer des réparations sur le produit.

Exemples de pannes non couvertes par la garantie :

• Dommages causés par l'infiltration d'eau sous la tondeuse robot (par ex. par les systèmes de lavage ou d'irrigation).
• Dommages provoqués par le raccourcissement du câble d'alimentation.
• Dommages provoqués par la foudre.
• Dommages provoqués par l'utilisation d'une batterie qui ne serait pas d'origine GARDENA.
• Dommages sur la boucle du câble.

Les lames et les roues sont considérées comme des éléments consommables et ne sont pas couvertes par la garantie.

Si une erreur survient avec la tondeuse robot de GARDENA, veuillez contacter le service après-vente de GARDENA (voir la fiche MÉMO en page 4) pour de plus amples instructions. Gardez le reçu et le numéro de série de la tondeuse robot à portée de main lorsque vous contactez le service après-vente de GARDENA.

12. Informations concernant l'environnement

Le symbole sur GARDENA tondeuse robot ou sur son emballage indique que ce produit ne doit pas être traité comme déchet ménager. Il convient plutôt de l'envoyer dans un centre de recyclage adapté pour y faire recycler ses composants électroniques et ses batteries.

En vous conformant à une procédure d'enlèvement correcte du produit devenu obsolète, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée de celui-ci pourrait autrement provoquer.

Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre mairie ou collectivité locale, la déchetterie de votre localité ou le magasin où vous avez acheté le produit.

13. Assurance de conformité union européenne

Assurance de conformité UE (pour l'Europe seulement)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, déclarons, sous notre seule responsabilité, que les tondeuses robots GARDENA R40Li et GARDENA R70Li portant les numéros de série de l'année 2013 et ultérieurs (l'année est indiquée en clair sur la plaque signalétique et suivie du numéro de série) sont conformes aux dispositions des DIRECTIVES DU CONSEIL :

Directive Machines 2006/42/CE. Directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses. - Directive 2000/14/CE relative aux émissions sonores des matériels d'extérieur. Pour de plus amples informations sur les émissions sonores et la largeur de tonte, consultez également le chapitre « Caractéristiques techniques ». L'organisme notice 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a délivré le rapport concernant l'évaluation de la conformité selon l'annexe VI de la DIRECTIVE DU CONSEIL 2000/14/CE du 8 mai 2000 relative aux émissions sonores dans l'environnement. Le certificat porte le numéro : 01/901/163. - Directive 2004/108/EC relative à la compatibilité électromagnétique, y compris les amendements actuellement en vigueur. Les normes harmonisées suivantes ont été appliquées:

• EN 61000-6-3 (émissions)
• EN 61000-6-1 (immunité)

Huskvarna, le 1er octobre 2012

Christer Gustavsson, Directeur du Développement de produits chez Husqvarna AB, tondeuses robots (Représentant autorisé d'Husqvarna AB et responsable de la documentation technique)
