Marque	Panasonic
Référence unité intérieure	WH-SXC09H3E5
Unité extérieure associée	WH-UX09HE5
Gamme	Aquarea T-CAP Génération H
Type de système	Pompe à chaleur air-eau bi-bloc
Puissance de chauffage	9 kW
Puissance de rafraîchissement	7 kW
SCOP (eau 35°C, climat moyen)	4,96
SCOP (eau 55°C, climat moyen)	3,36
Classe énergétique ErP	A++
Température extérieure min de fonctionnement	-28°C
Pleine puissance garantie jusqu'à	-20°C (technologie T-CAP)
Température eau sortie max	60°C
Résistance d'appoint électrique	3 kW
Réfrigérant	R410A
Alimentation électrique	230 V, monophasé
Niveau sonore unité intérieure	33 dB(A)
Puissance sonore unité extérieure	64 dB
Dimensions unité intérieure (H x L x P)	1 060 x 630 x 460 mm
Poids unité intérieure	50 kg
Connectivité	Oui (Aquarea Smart Cloud)

FOIRE AUX QUESTIONS - WH-SXC09H3E5 PANASONIC

A quoi sert le module intérieur WH-SXC09H3E5 ?

Le WH-SXC09H3E5 est le module hydraulique intérieur de la pompe à chaleur air-eau Panasonic Aquarea T-CAP Génération H. Il centralise le circuit hydraulique : pompe de circulation, vase d'expansion, résistance d'appoint, débitmètre et filtre magnétique. Il s'installe en intérieur et se raccorde à l'unité extérieure WH-UX09HE5.

Quelle unité extérieure est compatible avec ce module ?

Le WH-SXC09H3E5 est conçu pour fonctionner exclusivement avec l'unité extérieure WH-UX09HE5. L'ensemble forme le kit bi-bloc Aquarea T-CAP 9 kW Génération H. Ne pas associer ce module à une unité extérieure d'une autre génération ou d'une autre puissance sans vérifier la compatibilité auprès de Panasonic.

Que signifie la mention T-CAP sur cette gamme Aquarea ?

T-CAP signifie Total Capacity : la pompe à chaleur maintient sa puissance nominale de chauffage (9 kW) même lorsque la température extérieure descend à -20°C. C'est la principale différence avec les modèles standard qui perdent de la puissance par grand froid. Le fonctionnement reste possible jusqu'à -28°C en limite absolue.

Jusqu'à quelle température extérieure le système peut-il chauffer ?

Le système fonctionne en mode chauffage jusqu'à -28°C de température extérieure. La pleine puissance de 9 kW est garantie jusqu'à -20°C grâce à la technologie T-CAP. En dessous de ce seuil, la résistance d'appoint électrique de 3 kW prend le relais pour compenser la baisse de rendement.

Quelle est la température maximale de l'eau en sortie ?

Le module peut délivrer de l'eau à une température maximale de 60°C. Cette plage couvre aussi bien le plancher chauffant basse température (30-45°C) que les radiateurs haute température. La température minimale d'eau en sortie est de 20°C.

Ce module hydraulique produit-il de l'eau chaude sanitaire ?

Non, le WH-SXC09H3E5 est un module dédié au chauffage et au rafraîchissement uniquement, sans ballon ECS intégré. Pour produire de l'eau chaude sanitaire, il faut raccorder un ballon thermodynamique externe compatible ou opter pour un kit All-in-One de la gamme Aquarea. La puissance de rafraîchissement disponible est de 7 kW.

Quelle est la classe énergétique de cette pompe à chaleur ?

Le système WH-SXC09H3E5 + WH-UX09HE5 atteint la classe énergétique A++ selon la réglementation ErP. Le SCOP en climat moyen est de 4,96 pour une température d'eau de 35°C, et de 3,36 pour une température d'eau de 55°C.

Ce module est-il compatible avec un plancher chauffant basse température ?

Oui, le WH-SXC09H3E5 est particulièrement adapté au plancher chauffant hydraulique qui fonctionne entre 30°C et 45°C. C'est dans cette plage basse température que le SCOP est le plus élevé (4,96), ce qui maximise les économies d'énergie. Il est également compatible avec des radiateurs basse température.

A quoi sert la résistance d'appoint de 3 kW intégrée ?

La résistance électrique d'appoint de 3 kW intégrée au module prend automatiquement le relais quand la pompe à chaleur ne suffit pas à couvrir les besoins, notamment lors des pics de froid extrême en dessous de -20°C. Elle intervient aussi lors de la mise en chauffe initiale du circuit ou en mode de secours en cas de défaut de l'unité extérieure.

Le module WH-SXC09H3E5 dispose-t-il d'une connectivité intelligente ?

Oui, le module est connecté et compatible avec l'application Panasonic Aquarea Smart Cloud. Cette connexion permet de piloter à distance la température, les programmes horaires et les modes de fonctionnement depuis un smartphone. Un accès internet via box domestique est nécessaire pour activer cette fonctionnalité.

Que faire si le module affiche un code erreur ?

Relevez le code d'erreur affiché sur l'écran du module, puis consultez la table des codes de défaut dans la notice d'utilisation. Les erreurs H indiquent généralement un problème hydraulique (débit insuffisant, filtre magnétique colmaté), les erreurs E des défauts électriques ou de sonde. Un nettoyage du filtre magnétique et une vérification de la pression du circuit (1 à 2 bars) résolvent la majorité des pannes courantes.

Quelle maintenance faut-il prévoir pour ce module hydraulique ?

Il est recommandé de nettoyer le filtre magnétique au moins une fois par an et de vérifier la pression du circuit hydraulique (idéalement 1,5 bar). L'entretien annuel complet doit être confié à un professionnel RGE qualifié. La vérification du fluide frigorigène R410A de l'unité extérieure est également obligatoire tous les 2 ans pour les installations de plus de 2 kg de fluide.

MODE D'EMPLOI WH-SXC09H3E5 PANASONIC

Pompe à chaleur air-eau

44-49

Français

Fonctionnement de l'ECS (eau chaude sanitaire)

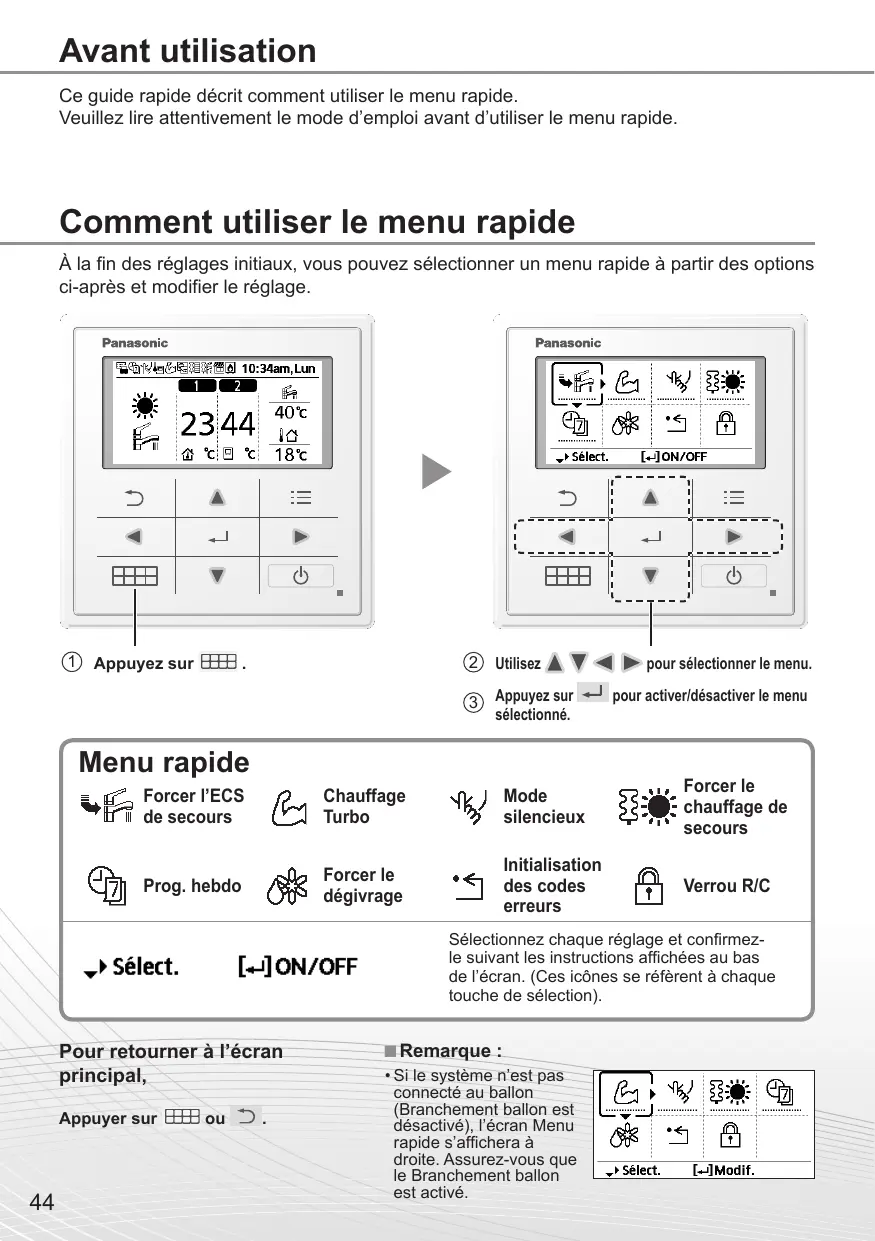

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

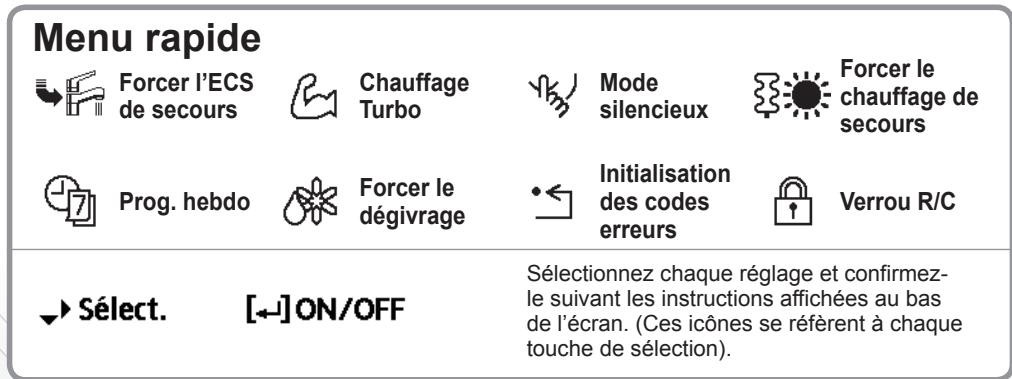

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour revenir à l'écran principal,

Appuyez sur ou

Remarque :

Si le système n'est pas connecté au ballon (branchement ballon désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

• Indication de l'icône de fonctionnement « ............ » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir à l'état précédent mémorisé.

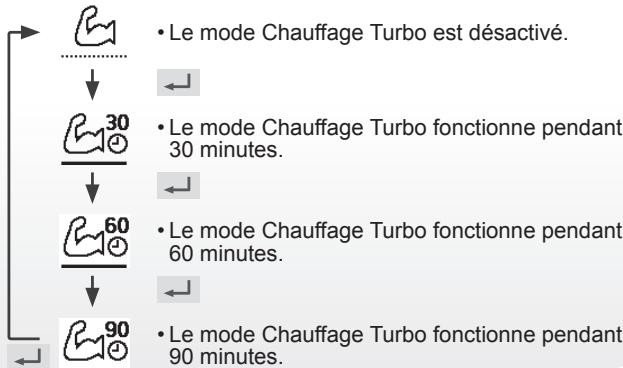

Chauffage Turbo

Sélectionnez cette icône pour atteindre plus rapidement la consigne de température de chauffage ou de refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre environ 1 minute après que ↓ a été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

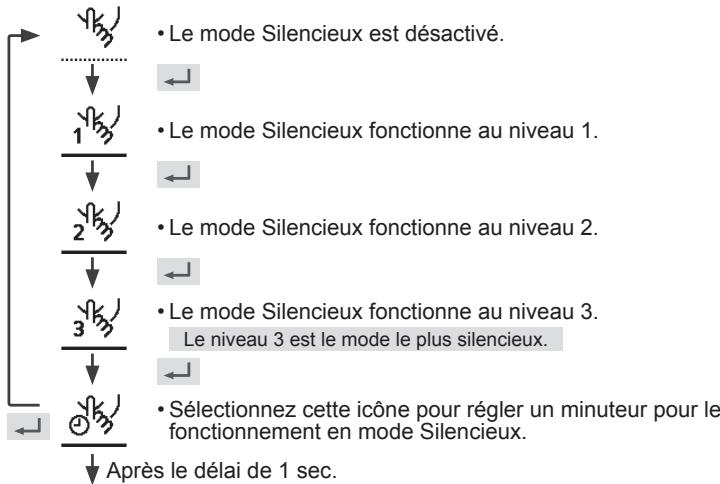

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que « ait été activé).

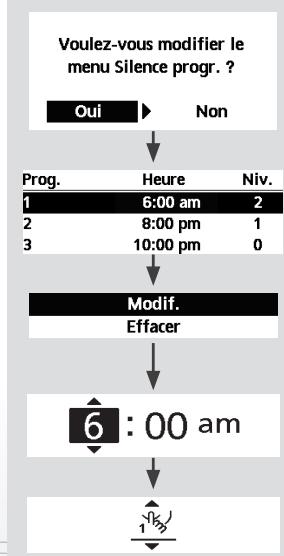

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionnez « Modif. »

• Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaîtra à l'écran.

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre environ 1 minute après avoir été activé).

• Forcer le chauffage de secours est désactivé.
• Forcer le chauffage de secours est activé.

Remarque :

• Forcer le chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Dépréciationnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

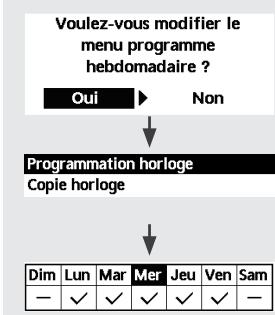

Sélectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

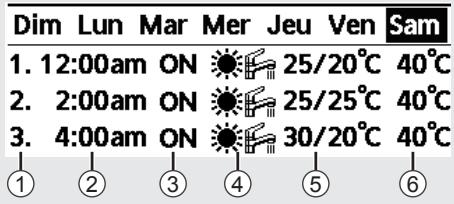

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÊT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T' consigne
Zone1		Zone2
ON	25 °C	ON	25 °C

⑥ Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur →, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1. Code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
