Type de produit	Barre de son avec caisson de basses sans fil
Marque	Panasonic
Modèle	SC-HTB685EG
Dimensions (L x H x P) - Barre	950 x 53 x 110 mm (sur table) | 950 x 110 x 57 mm (mural)
Dimensions - Caisson	180 x 408 x 306 mm
Poids - Barre	2,6 kg (sur table) / 2,7 kg (mural)
Poids - Caisson	5,0 kg
Alimentation	CA 220-240 V, 50 Hz
Consommation électrique - Barre	36 W (veille 0,48 W)
Consommation électrique - Caisson	23 W (veille 0,25 W)
Puissance amplificateur total	350 W RMS (Dolby Digital)
Haut-parleurs	Avant : 2 x 6,5 cm cône, Central : 1 x 6,5 cm cône, Caisson : 1 x 16 cm cône
Formats audio pris en charge	Dolby Digital, DTS, PCM
Connectivité	HDMI (ARC) entrée/sortie, optique, Bluetooth 2.1+EDR, NFC
Fonctions spéciales	Son 3D (Dolby Virtual Speaker), VIERA Link (HDAVI Control 5), IR Blaster
Bluetooth	Version 2.1+EDR, profil A2DP, portée 10 m
Consignes de sécurité	Ne pas exposer à l'humidité, utiliser sur surface plane, montage mural par installateur qualifié
Entretien et nettoyage	Chiffon doux et sec, pas d'alcool ni solvants
Pièces détachées et réparabilité	Contacter le service après-vente Panasonic pour pièces et réparations
Informations générales	Licences Dolby, DTS, HDMI ; Fabriqué en Chine (supposé)

FOIRE AUX QUESTIONS - SC-HTB685EG PANASONIC

Comment connecter mon téléviseur à la barre de son via HDMI ARC ?

Utilisez un câble HDMI haute vitesse compatible ARC. Branchez une extrémité sur la prise HDMI ARC du téléviseur et l'autre sur la prise HDMI AV OUT (TV (ARC)) de la barre. Assurez-vous que le téléviseur est réglé sur la sortie audio HDMI ARC.

Comment appairer un smartphone en Bluetooth ?

Sur la barre, appuyez sur la touche [3] pour sélectionner "BLUETOOTH". Sur votre smartphone, activez Bluetooth et recherchez "SC-HTB685". Sélectionnez-le et entrez le code "0000" si demandé.

Il n'y a pas de son provenant du caisson de basses, que faire ?

Vérifiez que le caisson est allumé (touche [I] à l'arrière). L'indicateur WIRELESS LINK doit être vert. S'il est rouge, effectuez un appairage sans fil : appuyez plus de 3 secondes sur le bouton ID SET à l'arrière du caisson, puis sur la télécommande maintenez [INPUT] et touchez [VOL +] sur la barre plus de 4 secondes.

La télécommande ne fonctionne pas, comment résoudre ?

Vérifiez la pile (CR2025) : retirez la languette d'isolation ou remplacez-la. Assurez-vous d'être dans la portée (7 m, angle 30°). Si le capteur est obstrué, utilisez l'IR Blaster fourni. Vous pouvez aussi réinitialiser le code de télécommande.

Comment réinitialiser la barre de son aux paramètres d'usine ?

Lorsque la barre est allumée, touchez la touche [O/I] sur l'appareil pendant plus de 4 secondes. "RESET" s'affiche. Cela efface tous les réglages personnalisés.

Le son est en retard sur l'image, que faire ?

Utilisez une connexion filaire (HDMI ou optique) plutôt que Bluetooth. Si vous utilisez HDMI, la fonction VIERA Link ajuste automatiquement le lip-sync. Réduisez le délai en désactivant le mode Bluetooth si possible.

Comment utiliser la fonction VIERA Link ?

Connectez la barre au téléviseur Panasonic via HDMI. Activez VIERA Link dans le menu configuration de la barre (SETUP > VIERA LINK > ON). Sur le téléviseur, réglez les enceintes sur "Home Cinéma". Vous pourrez contrôler le volume et l'alimentation avec la télécommande du téléviseur.

Puis-je monter la barre de son au mur ?

Oui, utilisez les supports muraux fournis et des vis adaptées (non fournies). Suivez les instructions pour le montage mural, en veillant à une distance d'au moins 30 mm du mur. Attachez une cordelette de sécurité pour éviter les chutes.

Que signifie le code d'erreur "F61" sur l'afficheur ?

"F61" indique un problème avec l'amplificateur. Débranchez le cordon d'alimentation et contactez un technicien qualifié ou le service après-vente Panasonic.

Comment améliorer la qualité audio pour les dialogues ?

Activez le mode "3D CLR DIALOG" dans le menu son (SOUND > 3D CLR DIALOG > ON). Vous pouvez aussi régler le niveau de dialogue dans le menu son (DIALOG de LEVEL 1 à 4). Pour les soirées, activez "LOW VOL MODE" pour améliorer les dialogues à faible volume.

MODE D'EMPLOI SC-HTB685EG PANASONIC

Nous vous remercions d'avoir acheté cet appareil.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conservez ce manuel pour une utilisation ultérieure.

À propos des instructions d'installation

Le travail d'installation devra être effectué par un installateur qualifié. (Voir pages 43 à 48)

Avant de commencer le travail, lisez attentivement ces instructions d'installation ainsi que le mode d'emploi pour être sûr que l'installation est effectuée correctement.

(Veuillez conserver ce mode d'emploi. Vous pourrez en avoir besoin pour l'entretien ou le déplacement de ce système.)

Consignes de sécurité

AVERTISSEMENT

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

- N'exposez pas cet appareil à la pluie, à l'humidité, à l'égouttement ou à l'éclaboussement. - Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil. - Utilisez exclusivement les accessoires préconisés. - Ne retirez pas les caches. - Ne réparez pas l'appareil vous-même. Confiez l'entretien à un personnel qualifié.

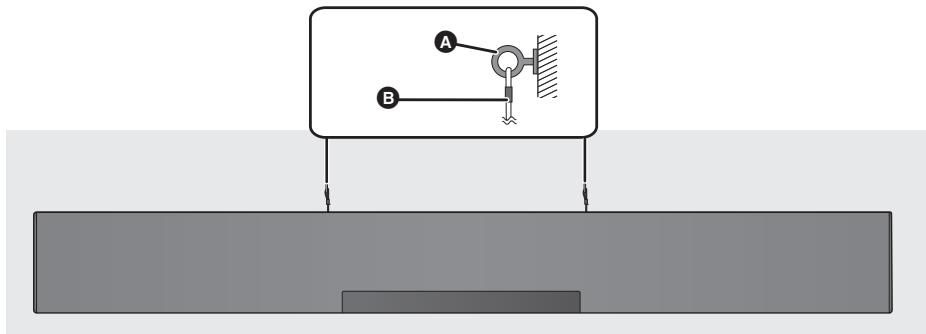

• Pour éviter les blessures, cet appareillage doit être solidement fixé au mur en suivant les instructions d'installation.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil. - Branchez la prise secteur dans la prise électrique. - Ne tirez pas, ne pliez pas et ne placez pas d'objets lourds sur le cordon. - Ne manipulez pas la prise avec les mains mouillées. Tenez le corps de la prise secteur en la débranchant. - N'utilisez pas de prise secteur ni de prise de courant endommagée.

• La fiche secteur est le dispositif de déconnexion. Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.

Pile de type bouton (au lithium)

Risque d'incendie, d'explosion et de brûlures. Ne pas recharger, démonter, chauffer à plus de 60 °C ou incinérer. - Gardez la pile bouton hors de portée des enfants. Ne mettez jamais la pile bouton à la bouche. Si elle est avalée, appelez un médecin.

Petit objet

• Gardez les vis hors de portée des jeunes enfants pour éviter qu'ils les avalent.
• Conservez le ruban adhésif hors de portée des enfants pour éviter qu'ils ne l'avalent.
• Conservez la pile bouton hors de portée des enfants pour éviter qu'ils ne l'avalent.

ATTENTION

Appareil

• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné aux climats tempérés.
• La marque d'identification du produit se trouve sur le fond de l'appareil.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.
• N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Pile de type bouton (au lithium)

• Il y a un danger d'explosion si la pile n'est pas correctement replacée. Remplacez uniquement par le type recommandé par le fabricant.
• Introduisez-la avec les pôles correspondants.
• Manipuler de façon incorrecte les piles peut causer une fuite d'électrolyte ainsi qu'un incendie.
• Retirez la batterie si vous n'avez pas l'intention d'utiliser la télécommande pendant un long moment. Rangez-la dans un endroit frais et sec.
• Ne chauffez pas et n'exposez pas les piles à une flamme.
• Ne laissez pas la (les) pile(s) dans un véhicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées.

Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

L'élimination des équipements et des batteries usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adaptés des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas) :

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

C€0682

Déclaration de conformité (DoC)

Par la présente, "Panasonic Corporation" déclare que ce produit est en conformité avec les exigences essentielles et les autres clauses justificatives de la Directive 1999/5/EC.

Les clients peuvent télécharger une copie de la Déclaration de Conformité de nos produits R&TTE à partir de notre serveur Doc : http://www.doc.panasonic.de

Contact du Représentant Autorisé : Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 11, 22525 Hamburg, Allemagne

Table des matières

Consignes de sécurité 32

Avant l'utilisation

Éléments fournis 35

Ce système (SC-HTB685) 35 Accessoires 35

Guide de référence des commandes 36

Ce système (Devant) 36 Ce système (Derrière) 37 Télécommande 38

Préparatifs

Étape 1 Connexions 39

Raccordement avec le téléviseur 39 Connexion à partir d'un appareil compatible HDMI 40 Connexion à un téléviseur Ultra HD 4K 41 En utilisant l'IR Blaster 41 Connexion du câble d'alimentation secteur 42

Étape 2 Emplacement 43

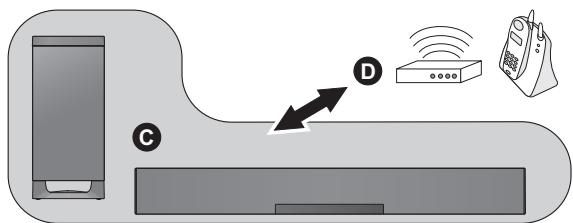

Mesures de précaution 43 Caisson des graves actif 43 Interférences sans fil 43 Choix de la méthode de positionnement 44 Lorsque vous placez l'appareil principal dans un meuble ou sur une table 45 Lorsque vous accrochez l'appareil principal à un mur 46

Étape 3 Connexions sans fil 49

Connexion sans fil du caisson de basse actif 49 Connexion Bluetooth 49

Code de la télécommande 50

Opérations

En utilisant ce système 51

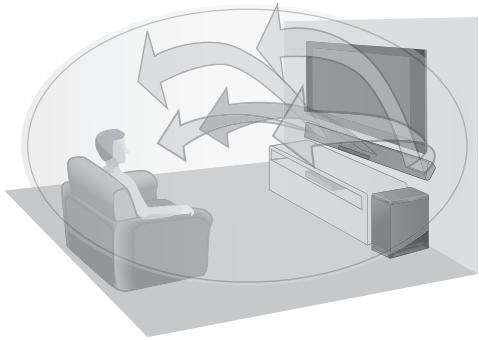

Son 3D 52

Menu du son 52

Format audio 53

Menu configuration 54

Opérations liées au téléviseur (VIERA Link "HDAVI Control™") 55

Référence

Dépannage 56

À propos de Bluetooth 59

Entretien de l'appareil 59

Licences 59

Spécifications 60

• Les illustrations montrées peuvent être différentes de votre appareil.
• Les opérations de ce Mode d'Emploi concernent principalement la télécommande, mais vous pouvez effectuer les opérations à partir du caisson des graves actifs si les commandes sont les mêmes.

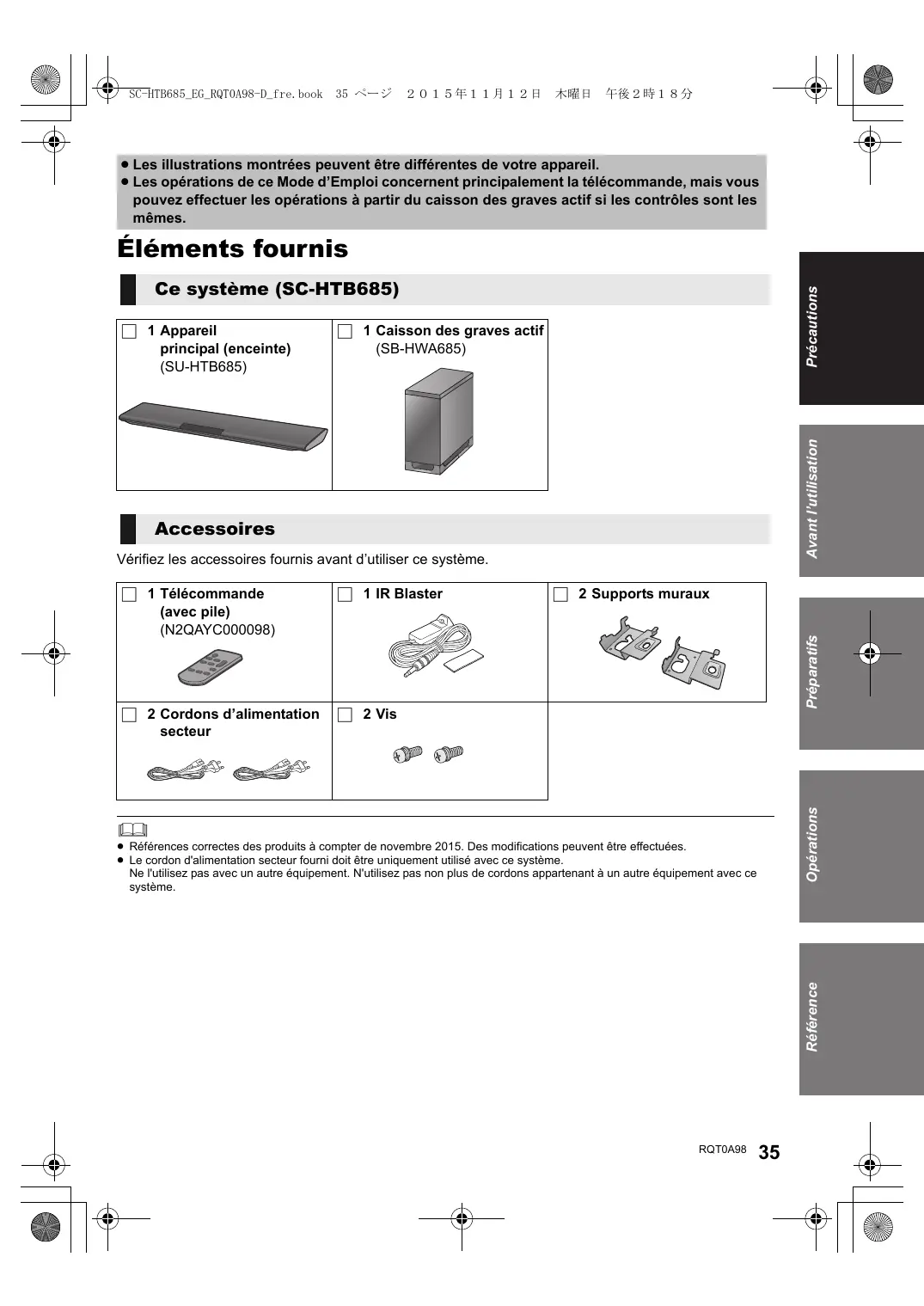

Éléments fournis

Ce système (SC-HTB685)

Accessoires

Vérifiez les accessoires fournis avant d'utiliser ce système.

• Références correctes des produits à compter de novembre 2015. Des modifications peuvent être effectuées. Le cordon d'alimentation secteur doit être uniquement utilisé avec ce système. Ne l'utilisez pas avec un autre équipement. N'utilisez pas non plus de cordons appartenant à un autre équipement avec ce système.

Guide de référence des commandes

Ce système (Devant)

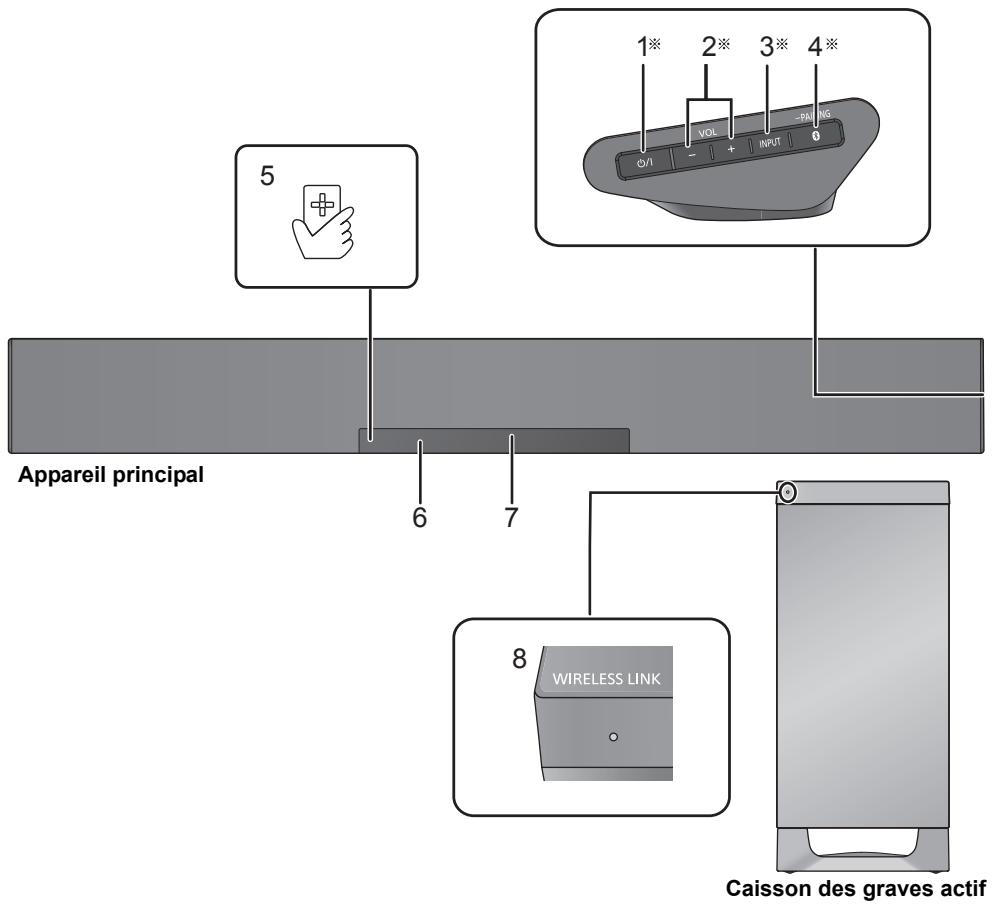

1 Commutateur veille/marche (I/I) Touchez pour mettre ou sortir l'appareil du mode veille. En mode veille, l'appareil continue de consommer une petite quantité de courant. 2 Règle le volume de ce système (⇒ 51) 3 Sélectionne la source d'entrée (⇒ 51) "TV" → "BD/DVD" → "BLUETOOTH"

4 Sélectionne le dispositif Bluetooth® comme source (⇒ 51) 5 Zone tactile NFC (⇒ 50) 6 Capteur de signal de télécommande (⇒ 38) 7 Afficheur 8 Indicateur WIRELESS LINK (⇒ 49)

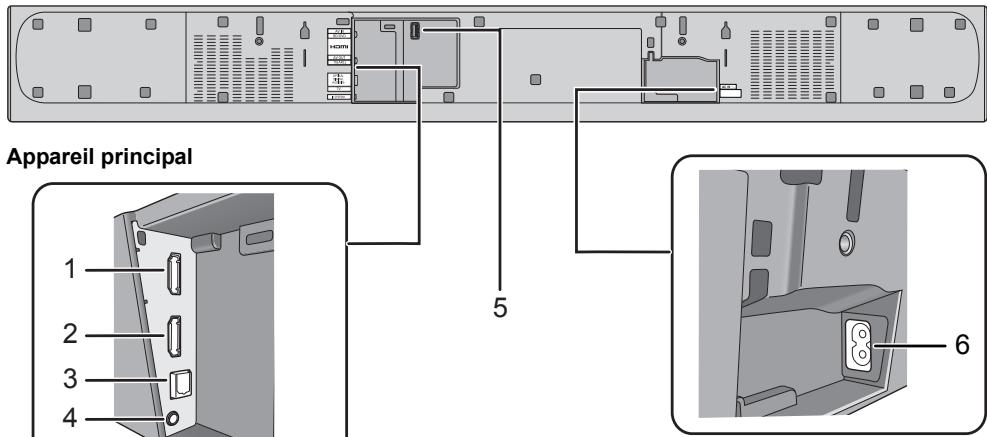

Ce système (Derrière)

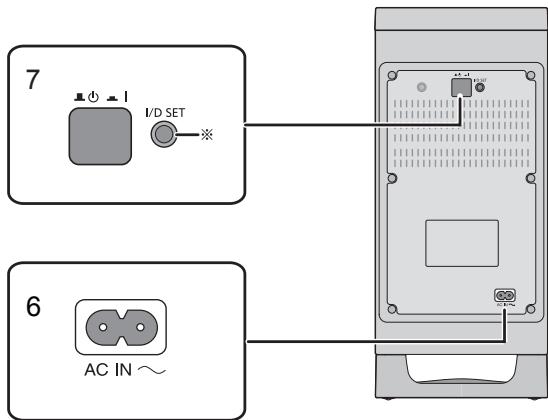

Caisson des graves actif

1 Prise HDMI AV IN (BD/DVD) (⇒ 40) 2 Prise HDMI AV OUT (TV (ARC)) (compatible ARC) (⇒ 39, 40) 3 Prise OPTICAL DIGITAL AUDIO IN (TV) (⇒ 40)

4 Prise Ir SYSTEM (⇒ 41, 42) 5 Port USB (uniquement pour la maintenance) 6 Prise AC IN (⇒ 42) 7 Touche marche/arrêt du caisson des graves actif (⇒ 49)

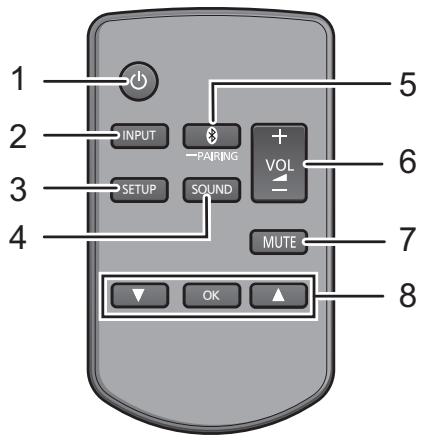

1 Allume ou éteint l'appareil principal (⇒ 51) 2 Sélectionne la source d'entrée (⇒ 51)

"TV" → "BD/DVD" → "BLUETOOTH"

3 Sélectionnez le menu de configuration (⇒ 54) 4 Sélectionnez le menu du son (⇒ 52) 5 Sélectionnez le dispositif Bluetooth® comme source (⇒ 51) 6 Réglez le volume de ce système (⇒ 51) 7 Fonction "muet" (⇒ 51) 8 Sélectionnez et validez l'option

Avant de l'utiliser pour la première fois

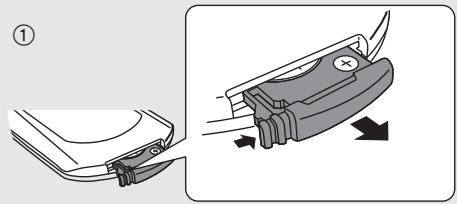

Retirez la languette isolante A.

Pour remplacer une pile-bouton

Type de la pile : CR2025 (pile lithium)

• Placez la pile-bouton avec le symbole (+) vers le haut.

À propos du capteur de signal de la télécommande

Le capteur de signal de la télécommande est situé sur l'appareil principal.

• Utilisez la télécommande dans un rayon de portée correct.

Distance : portée d'environ 7 m bien en face du capteur

Angle : environ 30° à gauche et à droite

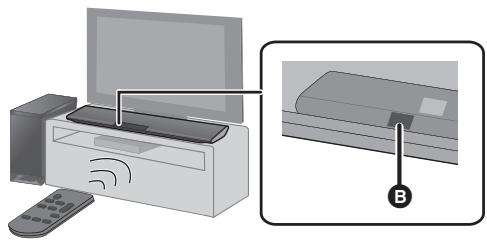

Pour la disposition en haut d'une table

Pour la disposition du montage mural

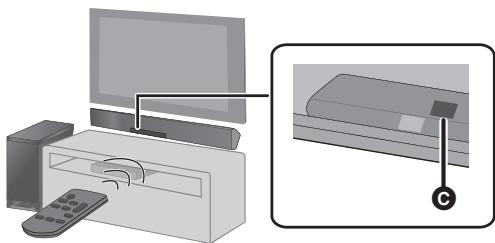

Capteur de signal de la télécommande pour le positionnement sur un meuble Capteur de signal de la télécommande pour le montage mural

Étape 1 Connexions

• Mettez hors tension tous les appareils avant la connexion et lisez les modes d'emploi correspondants. Ne branchez pas le câble d'alimentation secteur avant que toutes les autres connexions ne soient effectuées.

HDMI (Interface Multimédia Haute Définition)

• La connexion HDMI prend en charge VIERA Link "HDAVI Control" (⇒ 55) lorsqu'elle est utilisée avec un téléviseur compatible avec Panasonic.
• Utilisez des câbles HDMI Haut débit compatibles ARC. Les câbles non conformes à la norme HDMI ne peuvent pas être utilisés.
• Nous vous conseillons d'utiliser des câbles HDMI de Panasonic.

IR (infrarouge) Blaster

• N'utilisez pas le IR Blaster si le capteur de la télécommande du téléviseur n'est pas bloqué par l'appareil principal. (⇒ 44)

Raccordement avec le téléviseur

Vérifiez que la prise HDMI du téléviseur est labellisée "HDMI (ARC)".

Le raccordement est différent en fonction de l'étiquette imprimée après la prise HDMI. Labellisée "HDMI (ARC)" : Connexion A. Non labellisée "HDMI (ARC)" : Connexion B.

Qu'est-ce que ARC ?

ARC est l'abréviation de Audio Return Channel, connu également sous le nom de HDMI ARC. Il fait référence à l'une des fonctions du HDMI. Lorsque vous raccordez l'appareil principal à une prise du téléviseur labellisée "HDMI (ARC)", le câble audio optionnel qui est habituellement nécessaire pour entendre le son du téléviseur ne l'est plus, et les images et le son du téléviseur peuvent être appréciés à l'aide d'un simple câble HDMI.

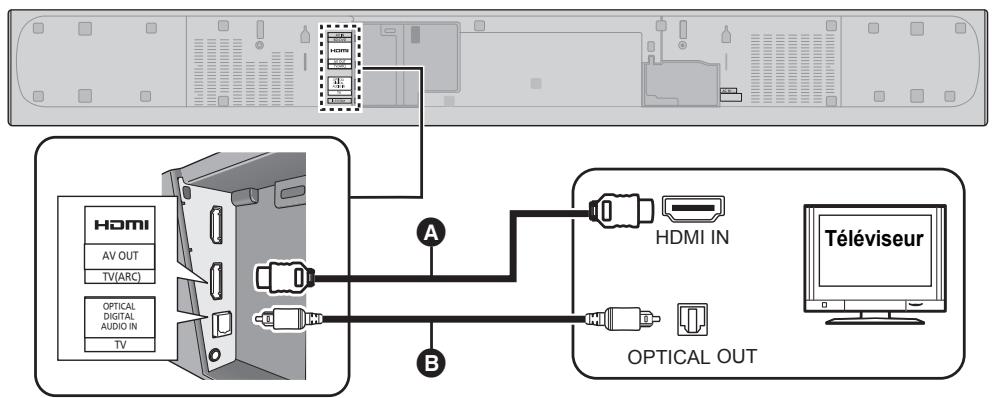

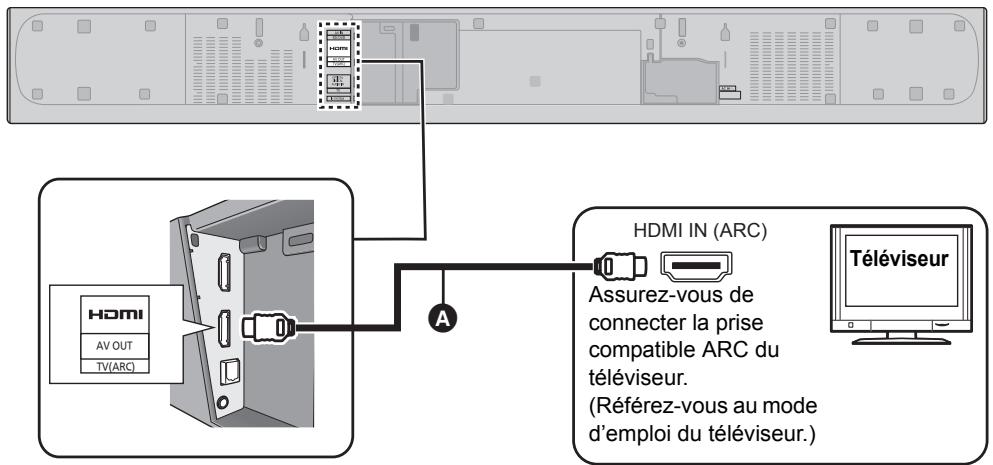

Effectuez la connexion.

A Labellisée "HDMI (ARC)"

Câble HDMI

A Câble HDMI

Câble audio numérique optique

• Lorsque vous utilisez le câble audio optique, introduisez bien la fiche dans la prise.

Connexion à partir d'un appareil compatible HDMI

Vous pouvez diriger le signal audio provenant du lecteur de Blu-ray Disc, lecteur DVD, décodeur TV, etc. vers votre système.

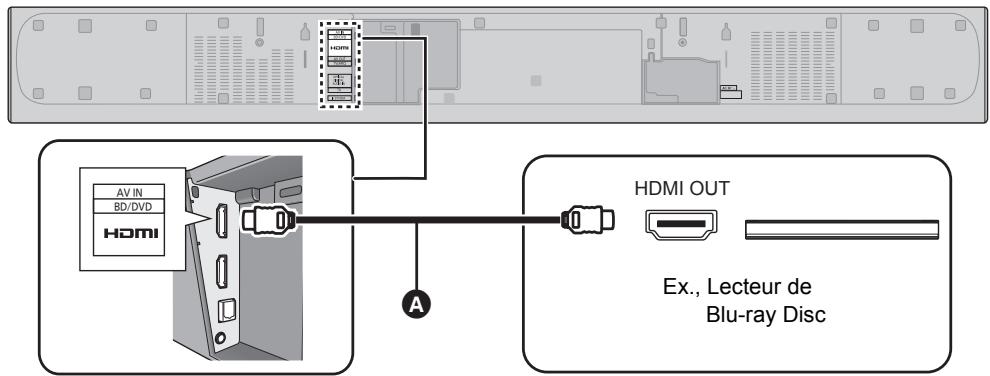

Préparation

Raccordez l'appareil principal au téléviseur. (⇒ 39)

A Câble HDMI

Passer outre la veille HDMI

Même si l'appareil principal est en mode veille, le signal audio et/ou vidéo provenant du dispositif connecté à la prise HDMI AV IN sera envoyé vers le téléviseur raccordé à la prise HDMI AV OUT (le son ne sera pas produit par ce système).

Compatibilité 3D

Compatible avec un téléviseur 3D FULL HD et un lecteur de Blu-ray Disc.

• L'appareil principal peut passer à travers le signal vidéo 3D allant d'un lecteur de Blu-ray Disc compatible 3D vers un TV 3D FULL HD.

• Référez-vous au mode d'emploi de l'appareil compatible HDMI connecté concernant la configuration nécessaire pour retransmettre la réserve et les signaux audio.

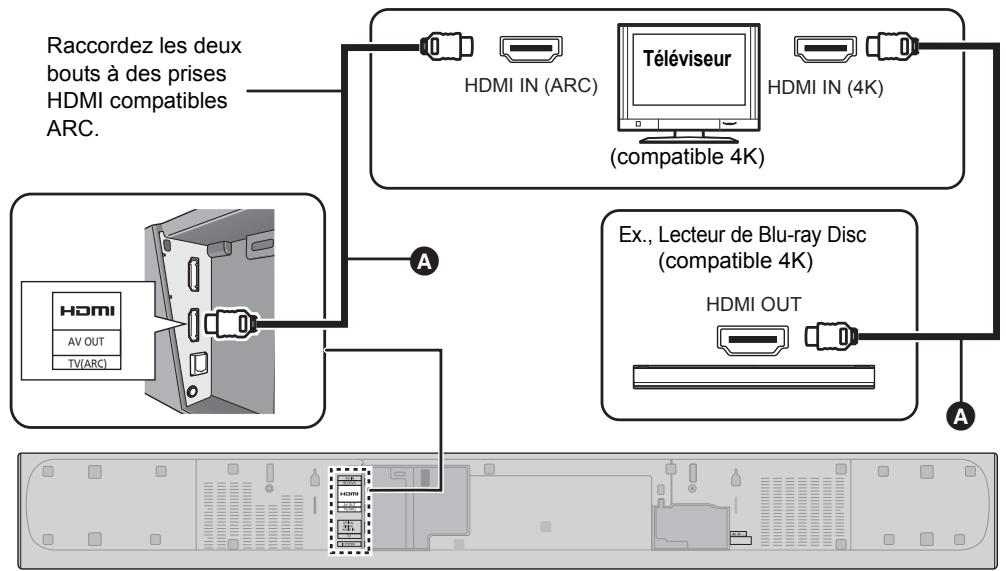

Connexion à un téléviseur Ultra HD 4K

Ce système ne peut pas laisser passer le contenu 4K d'un appareil compatible 4K vers un téléviseur Ultra HD 4K. Mais vous pouvez cependant raccorder le système à un téléviseur Ultra HD 4K pour bénéficier du contenu 4K.

A Câble HDMI

• Consultez le mode d'emploi du téléviseur Ultra HD 4K (VIERA) et de l'appareil compatible 4K/60p pour configurer et pour lire le contenu 4K.
• Pour bénéficier de la sortie multicanal de ce système, configurez la sortie audio de l'autre appareil sur Bitstream.
• Le signal d'entrée audio de ce système va jusqu'au format 5.1.

En utilisant l'IR Blaster

Avec la connexion IR Blaster, il est possible d'envoyer le signal IR reçu par le capteur de signal de la télécommande de ce système au capteur du téléviseur.

Utilisez la télécommande du téléviseur en étant à portée du capteur de signal de la télécommande de ce système.

• Pour connaître la portée d'utilisation, référez-vous à la page 38.

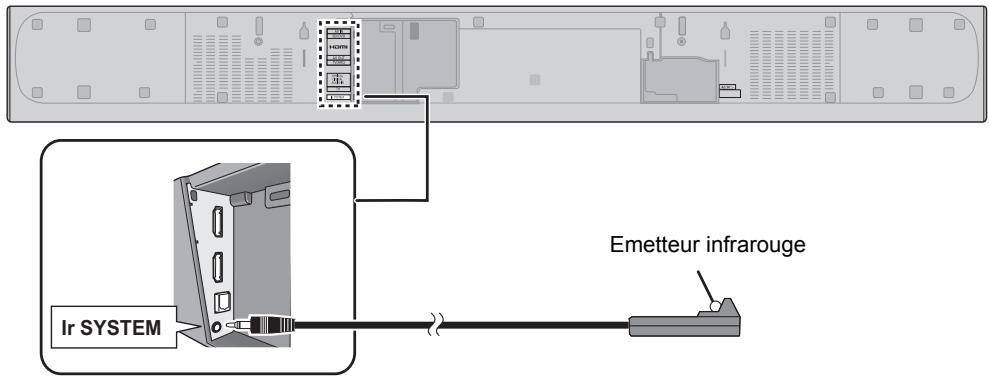

1 Branchez la prise jack à la prise IR SYSTEM de l'appareil principal.

Placez l'émetteur infrarouge à la vue du capteur de signal de la télécommande du téléviseur.

• Pour la position du capteur de signal de la télécommande du téléviseur, référez-vous au mode d'emploi du téléviseur.

Dirigez la télécommande du téléviseur vers le capteur de télécommande de ce système et commandez le téléviseur.

• Pour connaître la position du capteur de signal de la télécommande de ce système, consultez la page 38. Assurez-vous de nettoyer la surface de l'endroit où le ruban adhésif doit être collé.
• Si vous décollez le ruban adhésif, la surface peut s'endommager et de la colle peut rester. Une fois que vous avez vérifié que le téléviseur fonctionne correctement, sécurisez-le en fixant le ruban adhésif.

• L'IR Blaster fourni est compatible uniquement avec un téléviseur Panasonic.

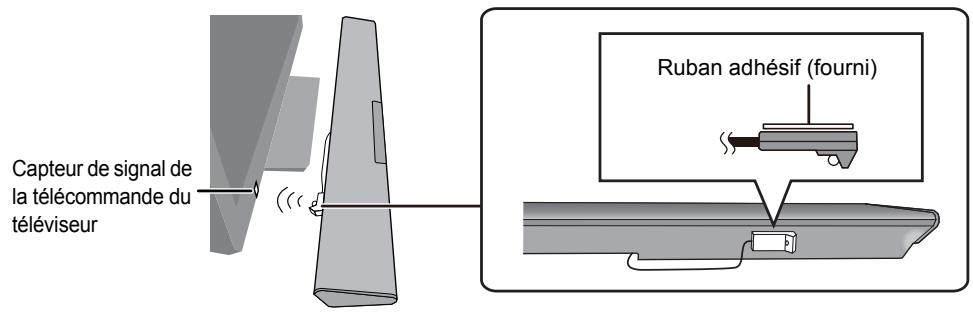

Exemple d'emplacement

À l'arrière de l'appareil principal :

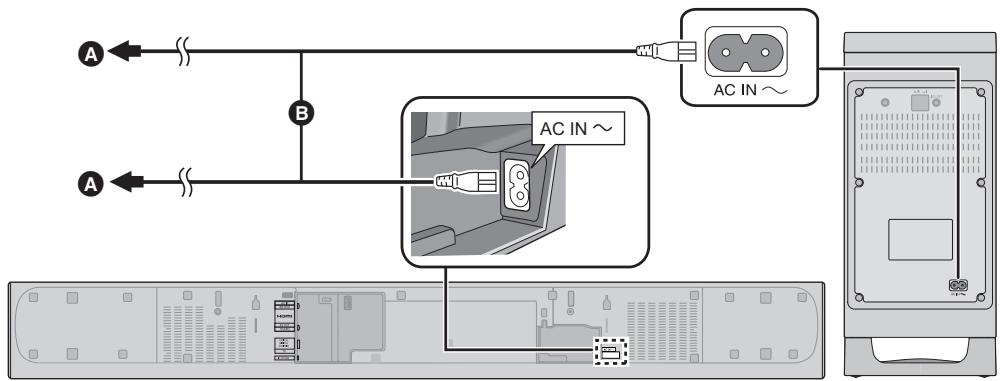

Connexion du câble d'alimentation secteur

• À raccorder une fois tous les autres branchements effectués.

Vers une prise secteur. Cordon d'alimentation secteur (fourni) - Ce système consomme une petite quantité de courant électrique (⇒ 60), même lorsqu'il est éteint. Dans un souci d'économie d'énergie, si vous ne voulez plus utiliser ce système pendant une période prolongée, débranchez-le de la prise secteur.

Économie d'énergie

L'appareil principal est conçu pour conserver et économiser sa consommation d'énergie.

• L'appareil principal passera automatiquement en mode veille si aucun signal n'est reçu et si aucune opération n'est effectuée pendant environ 20 minutes. Consultez la page 54, "AUTO POWER DOWN" pour désactiver cette fonction.

Étape 2 Emplacement

Mesures de précaution

Un installateur professionnel est nécessaire.

L'installation ne doit pas être effectuée par quelqu'un d'autre qu'un installateur qualifié. PANASONIC EXCLUT DE SA RESPONSABILITÉ TOUT DOMMAGE MATÉRIEL ET/OU BLESSURES GRAVES POUVANT ALLER JUSQU'AU DÉCÈS RÉSULTANT D'UNE MAUVAISE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

Assurez-vous d'installer l'appareil principal comme indiqué dans ce mode d'emploi. - Montez en utilisant les techniques adaptées à la structure et aux matériaux de l'emplacement de l'installation.

Avertissement

• Ce système doit être utilisé uniquement de la manière indiquée dans ce mode d'emploi. Ne pas le faire peut conduire à endommager l'amplificateur et/ou l'enceinte et peut entraîner des risques d'incendie. Consultez un technicien qualifié en cas de dommage ou si vous ressentez un changement soudain dans la performance.

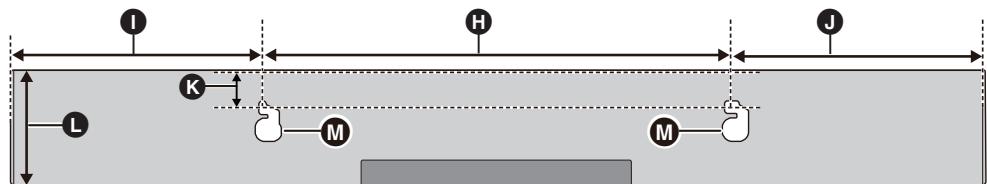

• N'essayez pas d'accrocher l'appareil principal à un mur en utilisant une autre méthode que celles décrites dans ce manuel.

• Afin d'éviter de vous blesser, ne tenez pas l'appareil principal d'une seule main, vous pourriez le faire tomber en le transportant.
• Pour éviter des dommages et des éraflures, effectuez l'assemblage sur un chiffon doux.

Caisson des graves actif

Pour transporter le caisson des graves actif

A Ne tenez pas le caisson des graves actif par cette ouverture. Les parties internes peuvent être endommagées. Toujours tenir le bas du caisson des graves actif pour le déplacer.

Interférences sans fil

Pour éviter les interférences, gardez les distances suivantes entre l'appareil principal/caisson de basse actif et les autres dispositifs électroniques qui utilisent la même fréquence radio (bande de 2,4 GHz).

L'appareil principal/Caisson des graves actif Routeur sans fil, téléphone sans fil et autres dispositifs électroniques: environ 2 m

Choix de la méthode de positionnement

Choisissez la méthode de mise en place qui vous convient le mieux.

Lorsque vous placez l'appareil principal dans un meuble ou sur une table

• Placez l'appareil principal sur une surface plate et horizontale.

Lorsque vous accrochez l'appareil principal à un mur

• Placez l'appareil principal sur une surface plate et verticale.

Lorsque vous placez l'appareil principal devant le téléviseur

L'appareil principal peut interférer ou bloquer les différents capteurs du téléviseur (capteur C.A.T.S. (Contrast Automatic Tracking System), capteur de la télécommande, etc.) ainsi que la transmission entre des lunettes 3D et un téléviseur compatible 3D.

• Si des interférences surviennent, éloignez encore plus l'appareil principal du téléviseur. Si le téléviseur ne fonctionne toujours pas correctement, essayez de le placer dans un meuble ou essayez le montage mural.

Si le capteur de la télécommande du téléviseur est bloqué par l'appareil principal.

Essayez d'utiliser la télécommande du téléviseur à partir de plusieurs angles différents. Si le problème persiste, vous pouvez utiliser l'IR Blaster fourni pour relayer le signal du téléviseur. (⇒ 41, 42)

• Positionnez le caisson de basse actif à quelques mètres de l'appareil principal et en position horizontale avec le panneau supérieur vers le haut.
• N'utilisez pas l'appareil principal ou le caisson de basse actif dans un placard métallique.
• Placer le caisson des graves actif trop près des murs et des angles peut créer un excès de basses. Recouvrez les murs et les fenêtres par d'épais rideaux.
• Si une coloration irrégulière survient sur le téléviseur, éteignez ce dernier pendant environ 30 minutes. Si cela persiste, éloignez encore plus l'appareil principal et le caisson de basse actif du téléviseur.
• Éloignez les éléments magnétisés. Les cartes magnétiques, les montres, etc. peuvent être endommagées si elles sont trop près de l'appareil principal et du caisson de basse actif.

Lorsque vous placez l'appareil principal dans un meuble ou sur une table

Accessoires requis additionnellement (disponibles dans le commerce)

Cordelette antichute - Œillets à vis (pour attacher la cordelette de prévention des chutes)

Utilisez des vis disponibles dans le commerce capables de supporter plus de 26 kg. Utilisez une cordelette capable de supporter plus de 26 kg (d'un diamètre d'environ 1,5 mm).

1. Attachez la cordelette à l'appareil principal.

A. Cordelette*

Si le cordon ne peut pas être passé à travers les trous, essayez de le plier à 2 endroits, à environ 5 mm de l'extrémité, à 45° (comme illustré ci-dessus).

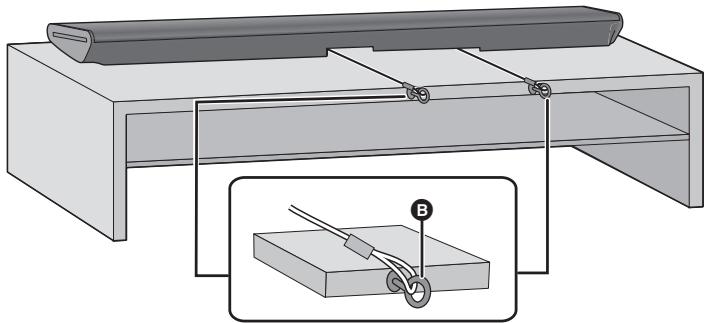

2. Placez l'appareil principal dans la position désirée et fixez chaque cordelette au meuble ou à la table.

Assurez-vous que le jeu de la cordelette n'est pas trop lâche. N'appuyez pas l'appareil principal contre le téléviseur ou le mur.

B. Crochet à vis

Fixez à un emplacement capable de supporter 26 kg. En fonction de l'emplacement de l'appareil principal, la position de vissage du piton peut être différente.

Lorsque vous accrochez l'appareil principal à un mur

L'appareil principal peut être monté sur un mur en utilisant les supports pour montage mural, etc.

Assurez-vous que la vis utilisée ainsi que le mur sont assez résistants pour supporter un poids d'au moins 26 kg.

Les vis et les autres éléments ne sont pas fournis car le type et la taille peuvent varier pour chaque installation.

• Consultez l'étape 3 pour avoir des détails sur les vis nécessaires. Assurez-vous d'attacher la cordelette de prévention des chutes comme seconde mesure de sécurité.

Accessoires fournis de série

Accessoires requis additionnellement (disponibles dans le commerce)

- Vis pour le montage mural. ×2 Cordelette antichute. 2 - Œillets à vis (pour attacher la cordelette pour la prévention des chutes)

• Utilisez une cordelette capable de supporter plus de 26 kg (d'un diamètre d'environ 1,5 mm).

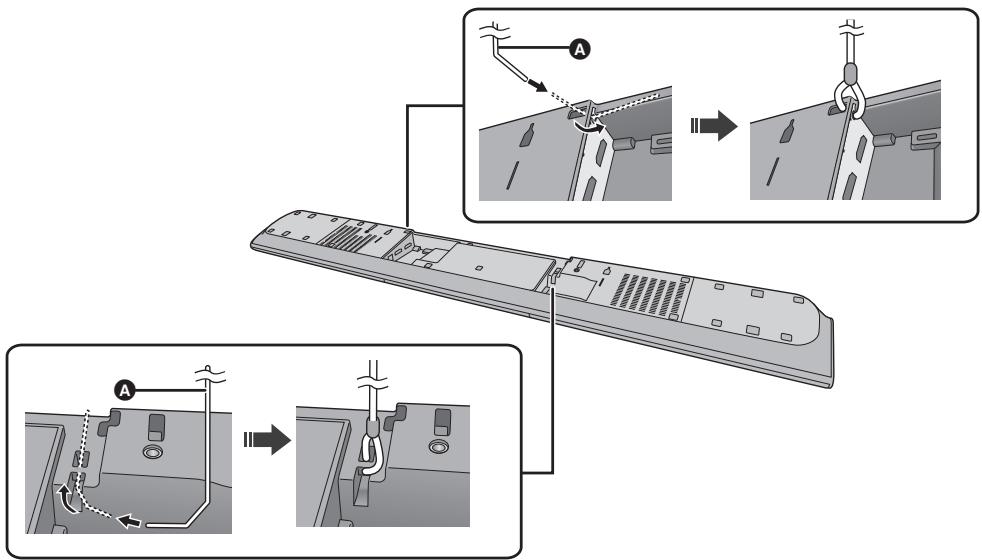

Attachez la cordelette à l'appareil principal.

A Cordelette*

Si le cordon ne peut pas être passé à travers les trous, essayez de le plier à 2 endroits, à environ 5 mm de l'extrémité, à 45° (comme illustré ci-dessus).

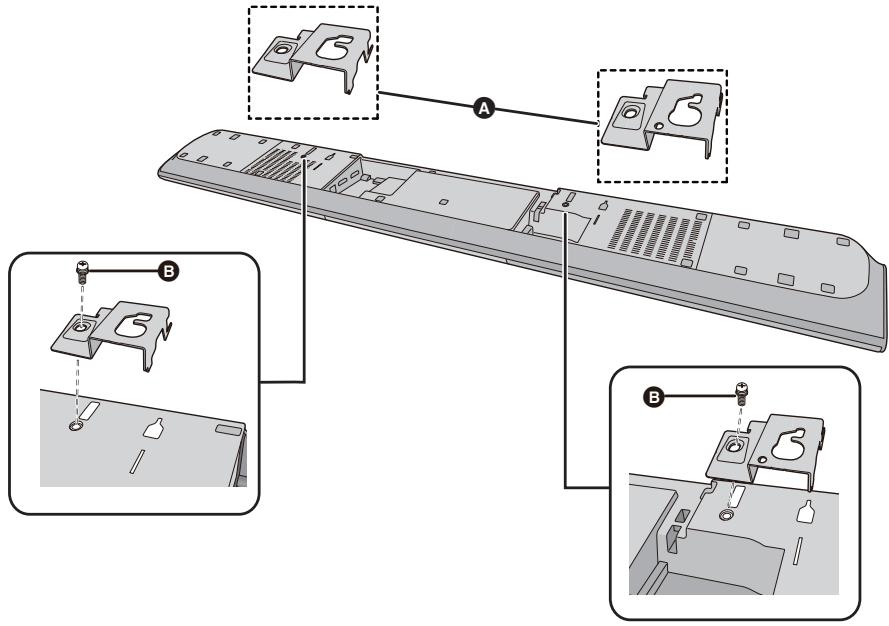

Fixez les supports pour montage mural à l'appareil principal.

3 Vissez une vis dans le mur.

• Utilisez les mesures indiquées ci-dessous pour identifier la position de vissage sur le mur. Laissez au moins 100 mm d'espace au-dessus de l'appareil principal pour avoir suffisamment de place pour monter ce dernier. Positionnez l'appareil principal en laissant au moins 50 mm d'espace sur sa droite. Sinon, il pourrait être impossible d'accéder aux touches.
• Veuillez utiliser un niveau pour vous assurer que les deux trous de montage sont au même niveau.

Au moins 30 mm D ∅ 4,0 mm E ∅ 7,0 mm à ∅ 9,4 mm F Mur ou pilier 6 1,6 mm à 2,5 mm

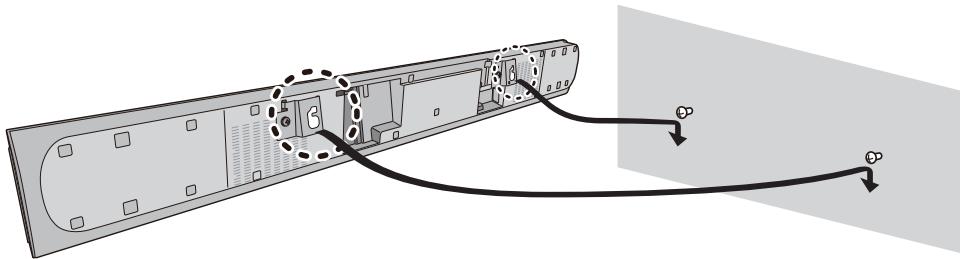

Vue frontale (image semi-transparente)

400 mm

1 275 mm

275 mm

K 27 mm

110 mm

M Trou pour le montage mural

OUI	NON
Déplacez l'enceinte de sorte que la vis se trouve dans cette position.	Dans cette position, l'enceinte risque de tomber si elle est déplacée vers la gauche ou la droite.

Sécurise la cordelette au mur.

Assurez-vous que le jeu de la cordelette n'est pas trop lâche.

A Crochet à vis 3 Cordelette

Étape 3 Connexions sans fil

Connexion sans fil du caisson de basse actif

Préparation

• Allumez l'appareil principal.

1 Appuyez sur [I]

Touche marche/arrêt du caisson de basse actif [10]

Utilisez cette touche pour allumer et éteindre le caisson de basse actif.

1 :

Le caisson des graves actif est allumé.

10:

Le caisson des graves actif est éteint. Le caisson de basse actif continuera de consommer une petite quantité de courant électrique même lorsqu'il est éteint (1,0).

2 Vérifiez que la connexion sans fil est activée.

L'indicateur WIRELESS LINK s'allume.

S'allume en rouge :

La liaison sans fil n'est pas activée.

S'allume en vert :

La liaison sans fil est activée.

Clignote en vert :

Le caisson de basse actif essaie d'activer la liaison sans fil avec l'appareil principal.

Le lien sans fil sera activé quand l'appareil principal et le caisson de basse actif sont tous les deux allumés.

Connexion Bluetooth®

En utilisant la connexion Bluetooth®, vous pouvez écouter le son provenant du dispositif audio Bluetooth à partir de ce système à distance.

• Consultez le mode d'emploi du dispositif Bluetooth® pour avoir plus d'instructions sur la manière de connecter un dispositif Bluetooth®.

Préparation

• Activez la fonctionnalité Bluetooth® du dispositif et placez-le près de l'appareil principal.

Appairage Bluetooth®

1. Appuyez sur [3] pour sélectionner "BLUETOOTH".

• Si "PAIRING" apparaît sur l'afficheur, passez à l'étape 3.

2. Appuyez sur [3] jusqu'à ce que "PAIRING" apparaisse sur l'afficheur.

3. Sélectionnez "SC-HTB685" dans le menu Bluetooth® du dispositif Bluetooth®.

• L'adresse MAC (par exemple, 6C:5A:B5:B3:1D:0F) peut être affichée avant le nom du dispositif.
• Si la fenêtre de mot de passe apparaît sur le dispositif Bluetooth, saisissez "0000".
• Une fois que le dispositif Bluetooth est connecté, le nom du dispositif connecté est affiché sur l'afficheur pendant quelques secondes.

• Vous pouvez mémoriser jusqu'à 8 dispositifs sur ce système. Si un 9e dispositif est appairé, le dispositif inutilisé depuis le plus longtemps sera remplacé.

Connexion à un dispositif Bluetooth® appairé

1. Appuyez sur [8] pour entrer en mode Bluetooth®.

"BLUETOOTH READY" apparaît sur l'afficheur.

2. Sélectionnez "SC-HTB685" dans le menu Bluetooth® du dispositif Bluetooth®.

Déconnexion d'un périphérique Bluetooth®

Appuyez sur [3] jusqu'à ce que "BLUETOOTH READY" apparaisse sur l'afficheur.

• Lorsque "BLUETOOTH" est sélectionné comme source, ce système essaiera automatiquement de se connecter au dernier dispositif Bluetooth®. Si la tentative de connexion échoue, réessayez.
• Le dispositif Bluetooth sera déconnecté si une source audio différente (ex. "TV") est sélectionnée.
• Ce système ne peut être connecté qu'à un seul dispositif à la fois.
• Pour changer la qualité du son, consultez la page 54 "LINK MODE".

Uniquement pour dispositifs Bluetooth® compatibles NFC (Dispositifs Android™)

En mettant simplement en contact un dispositif Bluetooth compatible NFC (Near Field Communication) avec l'appareil principal, vous pouvez effectuer tous les préparatifs, de l'enregistrement d'un dispositif Bluetooth à l'établissement de la connexion.

Préparation

• Activez la fonctionnalité NFC du dispositif.
• Une version du dispositif Android plus ancienne que la 4.1 nécessite l'installation de l'application "Panasonic Music Streaming" (gratuite).

1. Entrez "Panasonic Music Streaming" dans le champ de recherche de Google Play™ pour le chercher, puis sélectionnez "Panasonic Music Streaming". 2. Démarrez l'application "Panasonic Music Streaming" sur le dispositif.

• Suivez les instructions affichées sur l'écran de votre dispositif.
• Utilisez toujours la dernière version de l'application.

Appuyez sur [8] pour sélectionner "BLUETOOTH".

Maintenez votre dispositif sur la zone tactile NFC de l'appareil principal [B]. (⇔ 36)

Ne déplacez pas le dispositif Bluetooth avant qu'il émette un bip, qu'il affiche un message ou qu'il réagisse d'une autre manière. Une fois que le dispositif Bluetooth a réagi, éloignez-le de l'appareil principal.

• Lorsque l'enregistrement et la connexion du dispositif Bluetooth sont terminés, le nom du dispositif connecté est indiqué sur l'afficheur pendant quelques secondes.
• La position de la zone tactile NFC est différente en fonction du dispositif. Si aucune connexion ne peut être établie même lorsque votre dispositif Bluetooth® a touché la zone tactile NFC de l'appareil principal, changez la position du dispositif. La situation peut également être améliorée si vous téléchargez l'application dédiée "Panasonic Music Streaming" et que vous la démarrez.

Démarrez la lecture sur le dispositif Bluetooth®.

• Si vous touchez l'appareil principal avec un autre dispositif, vous pourrez mettre à jour la connexion Bluetooth®. Le dispositif connecté précédemment sera automatiquement déconnecté.
• Lorsque la connexion est établie, la lecture peut démarrer automatiquement en fonction du type de dispositif qui est utilisé.
• La Connexion One-Touch peut ne pas fonctionner correctement en fonction du type de dispositif qui est utilisé.

Code de la télécommande

Si d'autres dispositifs Panasonic répondent à la télécommande de ce système, changez le code de la télécommande sur ce système et sur la télécommande.

Préparation

• Éteignez tous les autres produits Panasonic.
• Allumez l'appareil principal.

Pour paramétrer le code sur "REMOTE 2"

Appuyez sur [MUTE] et [OK] pendant plus de 4 s. "REMOTE 2" apparaît sur l'afficheur.

Pour paramétrer le code sur "REMOTE 1"

Appuyez sur [MUTE] et [∇] pendant plus de 4 s. "REMOTE 1" apparaît sur l'afficheur.

En utilisant ce système

Préparation

• Allumez le caisson de basse actif.
• Allumez le téléviseur et/ou le dispositif connecté.

Appuyez sur [O] pour allumer l'appareil.

Sélectionnez la source.

Appuyez sur	Pour sélectionner
(INPUT]	L'entrée change dans l'ordre suivant chaque fois que vous appuyez sur [INPUT]. “TV” → “BD/DVD” ↑ “BLUETOOTH”← · En commutant la source sur “BLUETOOTH” et puis, à la suite, sur “TV”, après l'avoir commutée sur “BLUETOOTH”, attendez quelques instantes et appuyez sur [INPUT].
[?]	“BLUETOOTH”

• Cette télécommande ne peut pas être utilisée pour contrôler les opérations des dispositifs connectés.

Lorsque vous sélectionnez "BD/DVD"

Changez l'entrée sur le téléviseur pour celle à laquelle cet appareil est raccordé, puis démarrez la lecture sur le dispositif raccordé à cet appareil.

Lorsque vous sélectionnez "BLUETOOTH"

Démarrez la lecture sur le dispositif Bluetooth® connecté à cet appareil.

Pour régler le volume de ce système, appuyez sur [+VOL -]. Plage du volume : 0 à 100.

Pour rendre "muet" l'appareil

Appuyez sur [MUTE].

• Pendant que le son est coupé, "MUTE" apparaît sur l'afficheur.
• Pour annuler, appuyez de nouveau sur la touche ou réglez le volume.
• La fonction "muet" est annulée si cet appareil est éteint.

Si ce système ne fonctionne pas comme il faudrait ou si le son est inhabituel, remettre l'appareil sur son préréglage d'usine peut résoudre le problème. (⇒ 56)

• Si du son provient des enceintes du téléviseur, mettez le volume du téléviseur au minimum.

Son 3D

Ce système donne la sensation que l'image et le son ne font qu'un.

• Pour changer l'effet appliqué, consultez "Menu du son". (⇒ droite)

ex., Image d'un champ sonore 3D

Son 3D
Dolby®Virtual Speaker	Avec cet effet vous pouvez bénéficier d'un effet sonore ambiophonique (surround) similaire au 5.1c.
Effetambiophonique(surround) 3D	En plus de l'effet Dolby Virtual Speaker, Panasonic a appliquésa propre technologie de contrôle du champ sonore pour élargir le champ sonore vers l'avant, l'arrière, le haut et le bas fournissant un son d'une profondeur et d'une force qui correspondent moins à des images 3D.
Dialogue enMode Clair	Les commentaires sportifs et les dialogues des séries télévisées se font entendre comme si le son provenait du téléviseur, donnant la sensation que le son et l'image ne font qu'un.De plus, le dialogue ressortira par rapport aux autres sons durant un visionnage avec un volume sonore normal et également si le volume sonore est baisseé pour un visionnage nocturne.

• L'effet Dolby Virtual Speaker est actif excepté avec le mode STEREO.
• Pour désactiver les effets Dolby Virtual Speaker et surround 3D, sélectionnez "STEREO" comme mode sonore. (⇒ droite)
• Pour désactiver les effets surround 3D et dialogue mode clair, consultez "3D CLR_DIALOG". (⇒ 53)

Menu du son

1 Appuyez sur [SOUND] de façon répétée pour sélectionner l'effet sonore. 2 Appuyez sur [Δ, ∇] de façon répétée pour sélectionner le paramètre désiré puis appuyez sur [OK].

SOUND MODE	STANDARD: Le plus adapté pour les films dramatiques et les comédies. STADIUM: Produit un son réaliste pour les émissions sportives en direct. MUSIC: Améliore le son des instruments de musique et des chansons. CINEMA: Reproduit un son unique tridimensionnel pour les films. NEWS: Améliore la voix des journaux télévisés et des commentaires sportifs. STEREO: Joue toutes les sources en stéro.
SUBWOOFER	Vous pouze régler la quantité de basse. Cet apparéil sélectionne automatiquement le paramètre le mieux adapté en fonction du type de la source de lecture. LEVEL 1 LEVEL 2: Par défaut pour la source audio 2 canaux LEVEL 3: Par défaut pour la source audio multicanal LEVEL 4 Le paramétrage que vous effectuez est conservé et sera rappelé chaque fois que vous utiliserez le même type de source.
DIALOG	Règle le niveau du dialogue. LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4 “DIALOG” n'apparait pas sur l'afficheur lorsque “3D CLR DIALOG” est paramétré sur “OFF”.
H.BASS	Renforce l'effet de basseharmonique.ONOFF
3D CLR DIALOG	La fonction Mode Clarté des dialogues 3D créé un champ sonoresemblable au son provenant d'un écran de télévision et rend les dialogues plus clairs.ON:Surround 3D,ModeClarté des dialogues et effet Dolby Virtual Speaker OFF:effet Dolby Virtual SpeakerLe paramètre est remis sur“ON”chaque fois que vous allumez l'appareil principal.
DUAL AUDIO	Définissez quel est le mode préféredu canal audio s'il y a deux modesaudio reçus par ce système.M1:PrincipalM2:SecondaireM1+M2:Principal +SecondaireCet effet fonctionnerauniquement si la sortieaudio du téléviseur ou dulecteur est paramétrée sur“Bitstream” et si “Dolby Dual Mono” est disponible dans la source audio.
AGC	Le contrôle automatique de gain évite lessons soudainementforts en réduisant automatiquement le niveau du son lorsqu'eltrée esttrop élevée.Cette fonction est adaptée pour une émission TV qui a undifférence de niveau sonore.ONOFFSi le son n'est plus naturel,sélectionnez“OFF”.
LOW VOL MODE	Améliore lesdialogueslorsque le volume est bas.ONOFFSélectionnez“OFF” pourannuler cet effet si lesdialoguesn ont pas un son naturel lorsquele volume est bas.

Format audio

Vous pouvez visualiser le format audio en cours.

Appuyez sur [SOUND] pendant plus de 4 s.

DOLBY DIGITAL	Dolby Digital est la source audio.
DTS	DTS® est la source audio.
PCM MULTI	La modulation d'impulsion codée linéaire est la source audio.
PCM	La modulation d'impulsion codée 2 canaux est la source audio.

Menu configuration

1 Appuyez sur [SETUP] de façon répétée pour sélectionner l'objet de configuration. 2 Appuyez sur [Δ, ∇] de façon répétée pour sélectionner le paramètre désiré puis appuyez sur [OK].

DIMMER	L'affichage disparait après 5 secondes d'inactivité. ON OFF
AUTO POWER DOWN	L'appareil principal s'éteint automatiquement si aucun son n'entre ou si vous ne l'utilisez pas pendant environ 20 minutes. ON OFF
VOL LIMITATION	Limite le volume de l'appareil principal à 50 lorsque vous l'allumez même si le volume est réglé sur plus de 50 lorsqu'il a été étient. ON OFF
BLUETOOTH STANDBY	Cette fonction vous permet de connecter un dispositif Bluetooth® couplé lorsque l'appareil principal est en mode veille. ON OFF L'appareil principal s'allumera automatiquement si vous connectez un dispositif Bluetooth® couplé. Si cette fonction est sur "ON" la consommation d'énergie en veille augmentera.

LINK MODE	Changez le mode liaison de la connexion Bluetooth® pour qu'il corresponde au type de connexion. Assurez-vous de déconnecter le dispositif connecté (“BLUETOOTH READY” apparait sur l'afficheur). MODE 1: Met l'accent sur la connectivité. MODE 2: Met l'accent sur la qualité du son.
VIERA LINK	Active la fonction VIERA Link. ON OFF Sélectionnez “OFF” si votre dispositif HDAVI Control ne fonctionne pas correctement avec ce système. ARC sera désactivé. Raccordez un cable audio optionnérique. Éteignez tous les dispositifs connectés puis rallumez-les après avoir changé la configuration.

• Le paramètre par défaut est surligné. Les paramètres modifiés seront conservés jusqu'à ce qu'ils soient modifiés à nouveau, sauf indication contraire.

Opérations liées au téléviseur (VIERA Link "HDAVI Control™")

Qu'est-ce que VIERA Link "HDAVI Control" ?

VIERA Link "HDAVI Control" est une fonction pratique qui offre les opérations liées de cet appareil, et un téléviseur Panasonic (VIERA) sous "HDAVI Control". Vous pouvez utiliser cette fonction en connectant l'équipement à l'aide d'un câble HDMI. Lisez le mode d'emploi de l'équipement connecté pour des détails sur le fonctionnement.

Préparation

① Vérifiez que la connexion HDMI a été effectuée. (⇒ 39, 40) ② Sélectionnez les opérations "HDAVI Control" sur l'appareil connecté (ex., TV). Pour des opérations "HDAVI Control" optimales, changez les réglages suivants sur le TV*1 connecté.

Définissez la configuration par défaut de l'enceinte de cet appareil.*2 - Définissez la configuration de la sélection de l'enceinte de cet appareil.

④ Allumez tous les appareils compatibles "HDAVI Control" et sélectionnez l'entrée du téléviseur pour ce système afin que la fonction "HDAVI Control" fonctionne correctement. ⑤ Si un appareil est connecté à la prise HDMI AV IN, démarrez la lecture pour vérifier que l'image s'affiche correctement sur le téléviseur.

Si la connexion ou la configuration est changée, répétez cette procédure.

※1 La fonction et la disponibilité de ces configurations peuvent varier selon le téléviseur. Référez-vous au mode d'emploi du téléviseur pour plus de détails. *2 Si le téléviseur possède une configuration par défaut de l'enceinte parmi les éléments de configuration VIERA Link, désigner cet appareil comme enceinte par défaut changera automatiquement la sélection de l'enceinte de cet appareil.

• La fonction VIERA Link "HDAVI Control", basée sur les fonctions de commande fournies par HDMI, une norme industrielle connue sous le nom HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajustée. En tant que tel, son fonctionnement avec les appareils compatibles HDMI CEC d'autres fabricants ne peut être garanti.
• Cet appareil prend en charge la fonction "HDAVI Control 5". "HDAVI Control 5" est la norme pour les appareils compatibles HDAVI Control de Panasonic. Cette norme est compatible avec les appareils HDAVI conventionnels de Panasonic.
• Veuillez vous référer aux modes d'emploi individuels des appareils d'autres fabricants prenant en charge la fonction VIERA Link.

Que pouvez-vous faire avec le VIERA Link "HDAVI Control"

Pour être sûr que le son est retransmis par ce système, allumez l'appareil principal en vous servant de la télécommande du téléviseur et en sélectionnant Home Cinéma dans le menu enceinte du menu VIERA Link. Les fonctions et les disponibilités des réglages peuvent varier selon le téléviseur. Consultez le mode d'emploi du téléviseur pour avoir plus de détails.

Contrôle d'enceinte

Vous pouvez choisir le son qui doit être retransmis par les enceintes de cet appareil ou celles du téléviseur en utilisant les réglages du menu TV. Home-Cinema

Ce système est actif.

• Lorsque l'appareil principal est en mode vidéo, changer les enceintes du téléviseur pour ce système dans le menu VIERA Link allumera automatiquement l'appareil principal.
• Vous pouvez contrôler le réglage du volume de ce système en utilisant la touche du volume ou "muet" de la télécommande du téléviseur.
• Si vous éteignez l'appareil principal, les enceintes du téléviseur s'activeront automatiquement.
• Le son sera automatiquement retransmis par ce système si le téléviseur est compatible avec VIERA Link "HDAVI Control 4" ou supérieur.

TV

Les enceintes du téléviseur sont actives. - Le volume de cet appareil est réglé à son minimum.

Commutation d'entrée automatique

Lorsque les commandes suivantes sont effectuées, l'appareil principal changera automatiquement l'entrée pour la source correspondante.

- Lorsque la lecture démarre sur un appareil HDMI connecté.*3 - Lorsque l'entrée du téléviseur ou le canal du téléviseur est changé.

*3 Si la configuration de sortie des enceintes sur le téléviseur est paramétrée sur ce système, le téléviseur et l'appareil principal s'allumeront automatiquement (Power on link).

Power link inactif

Si le téléviseur est éteint, ce système s'éteindra automatiquement également. (Cette fonction ne marche pas si Bluetooth® est la source.)

■ Fonction Automatic lip-sync

(pour HDAVI Control 3 ou supérieur) Le décalage entre l'image et le son est ajusté automatiquement en ajoutant un décalage à la sortie audio, vous permettant de bénéficier d'un son sans à-coup pour l'image.

• Cela peut prendre jusqu'à 8 secondes pour que le son soit produit par cet appareil après la mise en marche du téléviseur (VIERA). Vous pouvez réduire ce temps en utilisant un câble optique. Si vous le faites, raccordez de nouveau le câble HDMI à une prise HDMI non compatible ARC du téléviseur (VIERA). (⇔ 40)
• L'information de décalage est automatiquement définie si le téléviseur est compatible VIERA Link "HDAVI Control 3" ou supérieur et le VIERA Link est réglé sur activé. Le réglage cause un retard du son d'environ 0,04 seconde lorsqu'il est raccordé à un téléviseur Panasonic (VIERA) à l'aide de la fonction VIERA Link (HDMI) version 2 ou plus récente ou à un téléviseur d'une autre marque.

Dépannage

Avant de solliciter le SAV, faites les vérifications suivantes. Si le résultat de vos vérifications est douteux, ou si les solutions proposées dans le guide suivant ne permettent pas de résoudre le problème, consultez votre revendeur.

Pour restaurer tous les réglages sur leur valeur d'usine.

Lorsque l'appareil principal est allumé, touchez [O/I] de ce dernier pendant plus de 4 s. ("RESET" apparaît sur l'afficheur lorsque ce système est réinitialisé.)

Si ce système ne fonctionne pas comme il faudrait, remettre l'appareil sur son préréglage d'usine peut résoudre le problème.

• Le code de la télécommande repasse sur "REMOTE 1" lorsque ce système est remis sur son préglage d'usine. Pour changer le code de la télécommande, consultez la page 50.

Fonctionnement général

Pas d'alimentation.

• Après avoir branché le cordon d'alimentation secteur, patientez environ 10 secondes avant d'allumer l'appareil.
• Débranchez le cordon d'alimentation secteur pendant 10 s avant de le rebrancher.
• Après avoir allumé l'appareil principal, si celui-ci s'éteint immédiatement, débranchez le cordon d'alimentation secteur et consultez votre revendeur.
• Si l'appareil principal ne s'allume pas lorsque vous allumez le téléviseur (contrôle HDAVI), allumez l'appareil principal manuellement. Si le problème persiste, consultez "HDMI" dans "Dépannage".

La télécommande ne fonctionne pas correctement.

La pile est usée. Remplacez-la par une neuve. (⇒ 38) - Il est possible que la feuille d'isolement n'ait pas été enlevée. Retirez la feuille d'isolement. (⇒ 38) - Après le remplacement des piles de la télécommande, il est possible qu'il faille redéfinir le code de celle-ci. (⇒ 50) Utilisez la télécommande dans un rayon de portée correct. (⇒ 38) - Vérifiez quel capteur de signal de la télécommande fonctionne avec l'opération suivante.

- Touchez et maintenez [INPUT] de l'appareil principal pendant plus de 4 s. "ON TABLE" ou "ON WALL" apparaît sur l'afficheur pendant 4 s. - Consultez la page 38 "À propos du capteur de signal de la télécommande" pour la position du capteur de signal de la télécommande.

L'appareil principal passe automatiquement sur le mode veille.

La fonction "AUTO POWER DOWN" est active. L'appareil principal passera automatiquement sur le mode veille si aucun signal n'est reçu et si aucune opération n'est effectuée pendant environ 20 minutes. Consultez la page 54 pour désactiver cette fonction.

L'appareil principal est éteint si les enceintes du téléviseur sont sélectionnées comme enceinte de contrôle.

Il s'agit d'une caractéristique normale en utilisant VIERA Link (HDAVI Control 4 ou supérieur). Pour plus de détails, veuillez lire le mode d'emploi sur les caractéristiques d'économie d'énergie du téléviseur. (⇒ 55)

Les commutateurs sur l'appareil principal ne fonctionnent pas.

[ /1],[-VOL + ],[INPUT], et [3] sur l'appareil principal sont des touches tactiles. Touchez les commutateurs avec votre doigt. Ils peuvent ne pas fonctionner si vous utilisez vos ongles ou si vous portez des gants.

HDMI

Cet appareil ne fonctionne pas correctement. Si le câble HDMI est connecté à la mauvaise prise (HDMI AV IN ou HDMI AV OUT), le système ne fonctionnera pas correctement. Éteignez l'appareil principal, débranchez le cordon d'alimentation secteur et reconnectez le(s) câble(s) HDMI. (⇒ 39, 40)

Les opérations relatives au VIERA Link ne fonctionnent plus correctement.

• Vérifiez les réglages de VIERA Link sur les appareils connectés.
• Activez la fonction VIERA Link sur les dispositifs connectés.
• Choisissez ce système comme haut-parleur dans le menu VIERA Link du téléviseur.
• Avez-vous éteint le réglage VIERA Link ? (⇒ 54)
• Si les connexions HDMI sont changées, après une coupure de courant ou après que le câble d'alimentation secteur ait été enlevé, les opérations VIERA Link peuvent ne plus fonctionner correctement.
• Allumez tous les appareils connectés au téléviseur à l'aide d'un câble HDMI puis allumez le téléviseur.
• Éteignez le réglage VIERA Link puis rallumez-le. Pour plus de détails, consultez le mode d'emploi du téléviseur. Tandis que l'appareil principal et le téléviseur sont raccordés par le câble HDMI, allumez le téléviseur, puis débranchez le cordon d'alimentation secteur de l'appareil principal, puis rebranchez-le.

Les premières secondes, le son n'est pas audible en utilisant la connexion HDMI.

Ceci peut survenir lors de la lecture d'un chapitre d'un DVD-Vidéo. Changez le réglage de la sortie audio numérique sur l'appareil connecté de "Bitstream" à "PCM".

En utilisant un appareil compatible HDMI d'une autre marque, ce système réagit de manière non désirée.

Les commandes du HDAVI Control peuvent utiliser un signal différent selon la marque de l'appareil. Dans ce cas, désactivez VIERA Link. (⇒ 54)

Lorsque l'appareil principal est allumé ou éteint, le son et la vidéo sont temporairement désactivés.

Lorsque l'appareil principal est allumé ou éteint, il est normal que le son et la vidéo soient temporairement désactivés. Il ne s'agit pas d'un dysfonctionnement. Ceci peut survenir lorsque le dispositif qui est raccordé, via HDMI, ne prend pas en charge la fonctionnalité VIERA Link de Panasonic (HDAVI Control 3 ou plus récent).

Bluetooth®

L'appairage ne peut pas être effectué.

Vérifiez l'état du dispositif Bluetooth®.

Le dispositif ne peut pas être connecté.

L'appairage du dispositif a échoué ou l'enregistrement a été remplacé. Essayez d'appairer de nouveau le dispositif. (⇒ 49) - Ce système pourrait être connecté à un dispositif différent. Déconnectez l'autre dispositif et essayez d'appairer de nouveau le dispositif.

Le dispositif est connecté mais le son n'est pas perçu à travers ce système.

Pour certains dispositifs avec Bluetooth® incorporé, vous devez définir manuellement la sortie du son sur "SC-HTB685". Lisez le mode d'emploi du dispositif pour avoir des détails.

Le son est coupé.

• Le dispositif se trouve au-delà des 10 m de portée de communication. Rapprochez le dispositif Bluetooth® de l'appareil principal.
• Retirez tous les obstacles se trouvant entre l'appareil principal et le dispositif.
• D'autres dispositifs utilisant la bande de fréquence 2,4 GHz (routeurs sans fil, four à micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprochez le dispositif Bluetooth® de l'appareil principal et éloignez-le des autres dispositifs.
• Sélectionnez "MODE1" pour stabiliser la communication. (⇒ 54)

Si ce qui précède n'a pas réglé le problème, vous pouvez être en mesure de le régler en reconnectant cet appareil et le dispositif Bluetooth®. (⇒ 49)

La Connexion One-Touch (fonctionnalité NFC) ne marche pas.

Assurez-vous que l'appareil principal et la fonctionnalité NFC du dispositif sont allumés. (⇒ 50)

Audio

Pas de son (ou image).

• Désactivez la fonction "muet". (⇒ 51)
• Vérifiez les connexions des autres appareils. (⇒ 39, 40) Assurez-vous que le signal audio reçu est compatible avec cet appareil. (⇒ 60)
• Éteignez cet appareil et rallumez-le.
• Si l'appareil principal est raccordé au téléviseur uniquement à l'aide d'un câble HDMI, assurez-vous que la prise HDMI du téléviseur est labellisée "HDMI (ARC)". Si ce n'est pas le cas, raccordez à l'aide d'un câble audio optionnel. (⇒ 39, 40)
• Si l'appareil principal est raccordé à un téléviseur Panasonic et allumé à l'aide de la télécommande ou de la touche de l'appareil principal, le son pourrait ne pas être retransmis par ce système. Dans ce cas, allumez l'appareil principal en utilisant la télécommande du téléviseur. (⇒ 55)
• Si les connexions sont correctes, il peut y avoir un problème avec les câbles. Effectuez de nouveau les connexions à l'aide de câbles différents.
• Vérifiez les réglages de la reproduction audio sur l'appareil connecté.

Le double son ne peut pas être changé de principal à secondaire.

Si le son reçu de l'appareil connecté n'est pas en "Dolby Dual Mono" ou si le réglage de sortie n'est pas "Bitstream", le réglage ne peut pas être changé à partir de ce système. Changez le réglage sur l'appareil connecté.

Le volume est bas lorsque vous allumez l'appareil principal.

"VOL LIMITATION" est actif.

Si l'appareil principal est éteint avec le volume réglé sur la grande moitié (supérieure à 50), l'appareil principal baissera automatiquement le volume en le mettant au milieu (50) lorsque l'appareil principal est allumé. (⇒ 54)

Le dialogue est trop persistant ou si le son du dialogue n'est pas naturel.

Cet appareil possède une fonction qui permet au dialogue de ressortir lorsque le volume est bas. (⇒ 53)

Le son est en retard sur l'image.

En fonction du téléviseur, si cet appareil est connecté via Bluetooth®, le son retransmis par cet appareil peut être en retard sur l'image du téléviseur. Raccordez cet appareil et le téléviseur à l'aide d'un câble HDMI/câble audio optique. (⇒ 39, 40)

Il n'y a pas de son.

L'alimentation de l'appareil principal se coupe automatiquement.

(Lorsque l'appareil principal détecte un problème, une mesure de sécurité s'active et l'appareil principal passe automatiquement en mode veille.)

• Il y a un problème avec l'amplificateur.
• Est-ce que le volume est extrêmement élevé ? Si oui, baissez le volume.
• Est-ce que cet appareil est placé dans un endroit très chaud ?

Si oui, placez l'appareil dans un endroit plus frais, attendez quelques instants, puis essayez de le rallumer.

Si le problème persiste, vérifiez l'afficheur, éteignez ce système, débranchez le cordon d'alimentation secteur et consultez votre revendeur. Rappelez-vous de ce qui est indiqué sur l'afficheur pour en informer le revendeur.

Affichages sur l'appareil principal

"F61"

• Il y a un problème avec l'amplificateur de ce système.
• Débranchez le cordon d'alimentation secteur et consultez le revendeur.

"F70 HDMI" / "U701" / "U703"

• Vérifiez la connexion HDMI.
• Éteignez l'appareil principal puis rallumez-le.
• Débranchez le câble HDMI.

"F76"

• Il y a un problème avec l'alimentation.
• Débranchez le cordon d'alimentation secteur et consultez le revendeur.

“U704”

• Ce système reçoit un signal vidéo dans un format qu'il ne prend pas en charge provenant de la source entrante.
• Modifiez le paramètre de la résolution vidéo sur le dispositif raccordé. (Consultez le mode d'emploi du dispositif.) - S'il n'y a pas d'image, branchez le dispositif directement sur le téléviseur pour modifier les paramètres.

Caisson des graves actif

Pas d'alimentation.

Assurez-vous que le cordon d'alimentation secteur du caisson de basse actif est correctement branché.

Le caisson des graves s'éteint immédiatement après avoir été allumé.

Débranchez le cordon d'alimentation secteur et consultez votre revendeur.

Aucun son ne provient du caisson des graves.

• Vérifiez que le caisson des graves actif est allumé.
• Vérifiez que l'indicateur WIRELESS LINK est vert. (⇒ 49)

L'indicateur WIRELESS LINK est rouge.

• Il n'y a aucune liaison entre l'appareil principal et le caisson de basse actif.
• Vérifiez que l'appareil principal est allumé.
• Éteignez le caisson des graves actif et rallumez-le. Alternativement, éteignez le caisson des graves actif, déconnectez le cordon d'alimentation secteur et reconnectez-le.
• Le caisson de basse actif et l'appareil principal pourraient ne pas être appairés correctement. Essayez l'opération suivante. (Appairage sans fil)

① Allumez l'appareil principal et le caisson de basse actif. ② Appuyez sur [I/D SET] à l'arrière du caisson de basse actif pendant plus de 3 s. (L'indicateur WIRELESS LINK clignotera en rouge.) ③ Tout en appuyant sur [INPUT] sur la télécommande, touchez [VOL +] sur l'appareil principal pendant plus de 4 s. ("SUBWOOFER PAIRING" apparaîtra sur l'afficheur.)

Lorsque l'appairage sans fil a réussi, "PAIRED" apparaît sur l'afficheur pendant 2 s et l'indicateur WIRELESS LINK devient vert.

④ Éteignez et allumez l'appareil principal. - Consultez votre revendeur si le problème persiste.

À propos de Bluetooth®

Panasonic n'assume aucune responsabilité quant aux données et/ou aux informations qui pourraient être compromises pendant une transmission sans fil.

Fréquence de la bande utilisée

Ce système utilise une bande de fréquence de 2,4 GHz.

Certification de cet appareil

• Ce système est conforme aux limitations de fréquence et a obtenu une certification relative au règlement en vigueur sur les fréquences. Par conséquent, une autorisation de détention d'appareil sans fil n'est pas nécessaire.
• Les actions suivantes sont punies par la loi dans certains pays :
• Démontage ou modification de l'appareil.
• Suppression des indications de spécification.

Limites d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les appareils équipés de la technologie Bluetooth® n'est pas garantie.
• Tous les dispositifs doivent se conformer aux normes définies par Bluetooth SIG, Inc.
• En fonction des caractéristiques et des paramètres d'un dispositif, la connexion peut échouer ou bien certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctionnalités de sécurité Bluetooth. Mais en fonction de l'environnement et/ou des paramètres, cette sécurité peut être insuffisante. Utilisez avec précaution la transmission sans fil des données vers cet appareil.
• Ce système ne peut pas transmettre de données vers un dispositif Bluetooth®.

Portée d'utilisation

Utilisez ce dispositif à une portée maximale de 10 m. La portée peut diminuer en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres dispositifs

• Ce système peut ne pas fonctionner correctement et des problèmes comme des parasites ou des coupures du son peuvent être causés par les interférences des ondes radio lorsque l'appareil principal se trouve trop près des dispositifs Bluetooth® ou des dispositifs qui utilisent la bande de fréquence de 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station de diffusion proche, etc. sont trop fortes.

■ Usages prévus

• Ce système est prévu uniquement pour une utilisation normale et générale.
• N'utilisez pas ce système à proximité d'un équipement ou dans un environnement sensible aux interférences des ondes radio (exemple : aéroports, hôpitaux, laboratoires, etc.).

Entretien de l'appareil

Nettoyez ce système à l'aide d'un chiffon doux et sec.

• Si la saleté est importante, imbibez un chiffon d'eau et essorez-le bien avant d'enlever la saleté, puis séchez à l'aide d'un chiffon sec.
• Pour nettoyer l'enceinte, utilisez un chiffon fin. N'utilisez pas de tissus ou autres matériaux (serviettes, etc.) qui peluchent. De petites particules peuvent rester coincées dans le cache de l'enceinte.
• N'utilisez jamais d'alcool, de diluant pour peinture ni de benzine pour nettoyer ce système.
• Avant d'utiliser un chiffon traité chimiquement, lisez attentivement les instructions livrées avec le chiffon.

Pour mettre au rebut ou donner ce système

L'appareil principal peut conserver les informations de configuration de l'utilisateur. Si vous mettez au rebut ou donnez l'appareil principal, effectuez la procédure permettant de remettre tous les paramètres sur leur valeur d'usine afin de supprimer ces informations de configuration. (⇒ 56, "Pour restaurer tous les réglages sur leur valeur d'usine.")

• L'historique des opérations peut être enregistré dans la mémoire de l'appareil principal.

Licences

Fabriqués sous licence de Dolby Laboratories. Dolby, Pro Logic, et le symbole double-D sont des marques déposées de Dolby Laboratories.

Pour les brevets DTS, visitez le site http://patents.dts.com. Fabriqués sous licence de DTS Licensing Limited. DTS, le Symbole, & DTS et le Symbole ensemble sont des marques déposées, et DTS Digital Surround est une marque de DTS, Inc. © DTS, Inc. Tous Droits Réservés.

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays.

HDAVI Control™ est une marque de commerce de Panasonic Corporation.

Le nom et la marque Bluetooth® ainsi que les logos sont des marques déposées apparentant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectuee sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

Google Play et Android sont des marques de Google Inc.

SECTION AMPLIFICATEUR

Sortie d'alimentation RMS : Mode Dolby Digital Canal avant (Can. G, D)

70 W par canal (6 Ω), 1 kHz, 10 % THD

(Distorsion Harmonique Totale)

Canal central (Can. C)

70 W par canal (6 Ω), 1 kHz, 10 % THD

(Distorsion Harmonique Totale)

Canal caisson de basse

140 W par canal (8 Ω), 100 Hz, 10 % THD

(Distorsion Harmonique Totale)

Total mode alimentation RMS Dolby Digital

350 W

SECTION PRESE

HDAVI Control

Cet appareil supporte la fonction "HDAVI Control 5".

Entrée HDMI AV (BD/DVD)

1

Prise d'entrée

Type A (19 broches)

Sortie HDMI AV (TV (ARC))

1

Prise de sortie

Type A (19 broches)

Entrée Audio Numérique (TV)

Entrée optionnelle

Prise optique

Fréquence d'échantillonnage

Uniquement pour la maintenance.

GÉNÉRAL

Puissance absorbée

Appareil principal

36W

Caisson des graves actif

23 W

En veille

Appareil principal*1

Lorsque "BLUETOOTH STANDBY" est "OFF"

Environ 0,48 W

Lorsque "BLUETOOTH STANDBY" est "ON"

Environ 3 W

Caisson des graves actif

Interrupteur d'alimentation éteint

Environ 0,25 W

La liaison sans fil n'est pas activée

Environ 1,3 W

Alimentation électrique

CA 220 V à 240 V, 50 Hz

Dimensions (L × H × P)

Appareil principal

Pour la disposition en haut d'une table

950 mm × 53 mm × 110 mm

Pour la disposition du montage mural

950 mm × 110 mm × 57 mm

Caisson des graves actif

180 mm × 408 mm × 306 mm

Poids

Appareil principal

Pour la disposition en haut d'une table

Environ 2,6 kg

Pour la disposition du montage mural

Environ 2,7 kg

Caisson des graves actif

Environ 5,0 kg

Plage de température de service

0 °C à +40 °C

Plage d'humidité de service

20 % à 80 % HR (sans condensation)

※1 Lorsque les autres dispositifs raccordés sont éteints.

Enceinte avant (intégrée)

Gamme étendue

6,5 cm type cône ×1/canal

Enceinte centrale (intégrée)

Gamme étendue

6,5 cm type cône ×1

Caisson des graves actif

Haut-parleur de graves

16 cm type cône ×1

PARTIE SANS FIL

Module sans fil

Gamme de la fréquence

2,40335 GHz à 2,47735 GHz

Nombre des canaux

38

SECTION Bluetooth®

Caractéristiques du système Bluetooth®

Bluetooth® Ver.2.1+EDR

Classification de l'équipement sans fil

Classe 2

Profils pris en charge

A2DP

Bande de fréquence

Bande FH-SS 2,4 GHz

Distance d'action

10 m Ligne de Mire

• Les caractéristiques peuvent faire l'objet de modifications sans préavis.
• Le poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée par un analyseur de spectre numérique.
