IS 165TOY - Enceinte FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de haut-parleurs composants pour voiture (voie séparée)
Marque	Focal
Modèle	IS 165TOY
Diamètre du woofer	165 mm (6,5 pouces)
Diamètre du tweeter	25 mm (1 pouce) à dôme en aluminium
Profondeur de montage	50 mm (woofer)
Puissance admissible RMS	80 W
Puissance de pointe	160 W
Sensibilité (1W/1m)	90 dB
Impédance	4 ohms
Réponse en fréquence	50 Hz – 20 kHz
Matériau de la membrane	Verre-fibre
Matériau de la suspension	Caoutchouc butyle
Type d'aimant	Ferrite
Connectique	Bornes à fourche
Compatibilité véhicule	Spécialement conçu pour les véhicules Toyota
Contenu de la livraison	2 woofers, 2 tweeters, 2 filtres passifs, grilles, visserie, câbles
Poids total (paire)	1,5 kg
Température de fonctionnement	-20 °C à +70 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les polarités et la puissance de l'amplificateur. Fixer solidement les haut-parleurs.
Pièces détachées et réparabilité	Faible disponibilité de pièces détachées individuelles. Consulter un installateur agréé Focal.

FOIRE AUX QUESTIONS - IS 165TOY FOCAL

Quelle est la puissance recommandée de l'amplificateur pour les IS 165TOY ?

Une puissance RMS de 50 à 80 W par canal est idéale pour ces enceintes. Veillez à ne pas dépasser 160 W de crête.

Les Focal IS 165TOY sont-elles adaptées à mon Toyota ?

Oui, ce modèle est spécifiquement conçu pour les véhicules Toyota. Il est fourni avec les adaptateurs nécessaires pour une installation directe dans la plupart des modèles.

Quelle est l'impédance de ces haut-parleurs ?

L'impédance est de 4 ohms, compatible avec la plupart des amplificateurs et autoradios.

Comment installer le tweeter ?

Le tweeter peut être monté en surface ou en flush (encastré) selon l'emplacement choisi. Utilisez les supports fournis et respectez la polarité.

Dois-je utiliser un filtre passif ?

Oui, le kit inclut des filtres passifs à installer entre l'amplificateur et les haut-parleurs pour séparer les fréquences.

Quelle est la profondeur de montage du woofer ?

La profondeur de montage est d'environ 50 mm. Vérifiez que l'espace dans votre porte est suffisant.

Ces enceintes sont-elles étanches ?

Non, elles ne sont pas conçues pour être exposées à l'eau. Évitez tout contact avec l'humidité.

Puis-je les utiliser avec un autoradio d'origine ?

Oui, mais pour des performances optimales, il est recommandé d'utiliser un amplificateur externe.

Comment entretenir les haut-parleurs ?

Nettoyez-les avec un chiffon doux et sec. Évitez les produits chimiques qui pourraient endommager la membrane.

Que faire si un haut-parleur ne fonctionne pas ?

Vérifiez les connexions et la polarité. Si le problème persiste, testez avec une autre source. Contactez un installateur agréé Focal pour toute réparation.

MODE D'EMPLOI IS 165TOY FOCAL

User manual /Manuel d'utilisation

Manuel d'installation

Version française

Nous vous remercions d'avoir choisi les kits Intégration séparés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours.

Recommendations importantes

Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
• Procédez à un nettoyage soigneux avant de monter les haut-parleurs.

Conditions de garantie

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.

integration plug&play iS 165toy

Manuel d'installation

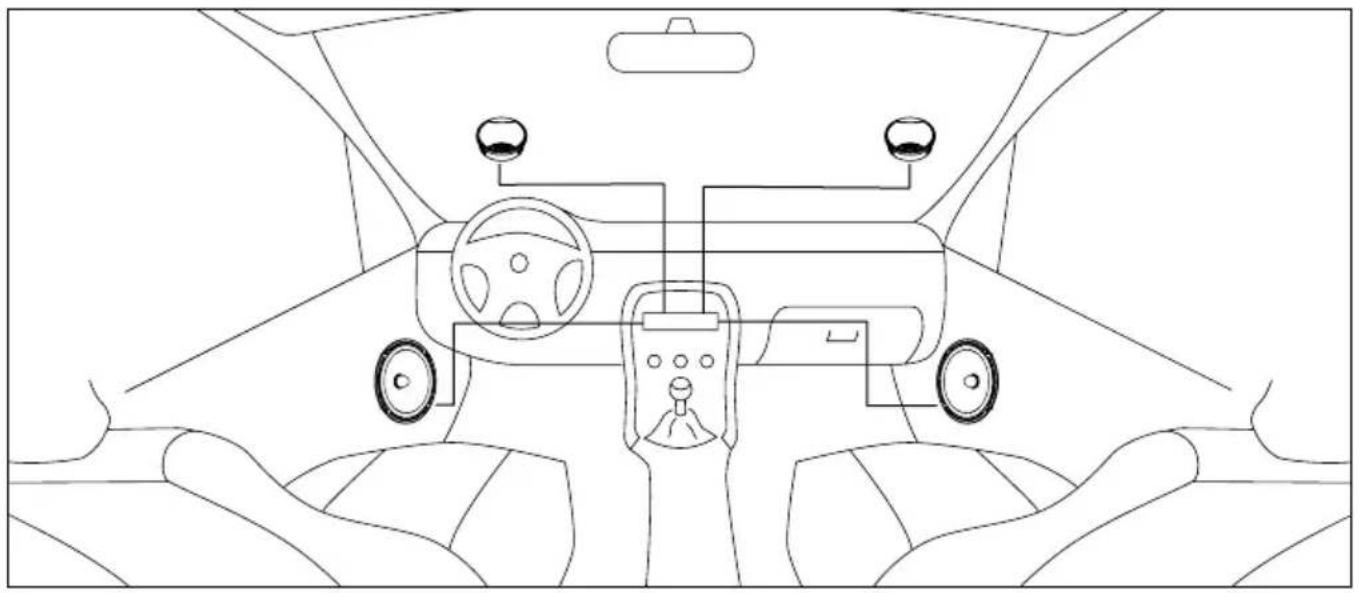

Installation IS 165TOY

• Les composants de ce kit dédié respectent la connectique et les fixations d'origine de ce véhicule.
• Veuillez apporter un grand soin lors du montage notamment lors de la la phase de dérivetage du haut-parleur et du remontage de celui.
• Seule l'utilisation d'outils appropriés de qualité peuvent garantir un montage optimal.
• Les connectiques restent des composants électroniques fragiles qui méritent une manipulation délicate.
• Le bon fonctionnement du kit IS 165TOY dépend du respect de ces consignes.
• Avant la remise en fonctionnement de votre système, veuillez également vous assurer des réglages de votre autoradio (différents suivants les modèles, versions et motorisations du véhicule).

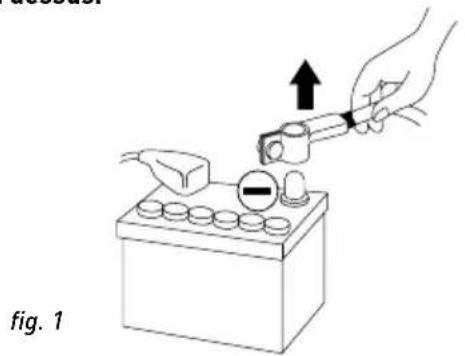

• Avant l'intervention, déconnecter la borne négative de la batterie (fig 1.) pour éviter tout risque de blessure, d'incendie, d'endommagement du véhicule ou pour ne pas avoir un déclenchement accidentel du système AIRBAG.
• Ne pas laisser la clé de contact dans son logement et ne pas intervenir ni sur le bouton stop/start ni sur la clé durant l'intervention.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre produit par votre revendeur Focal et notamment vis-à-vis des consignes de sécurité citées ci dessus.

Figure 1

integration plug&play iS 165toy

Manuel d'installation

Kit IS 165TOY

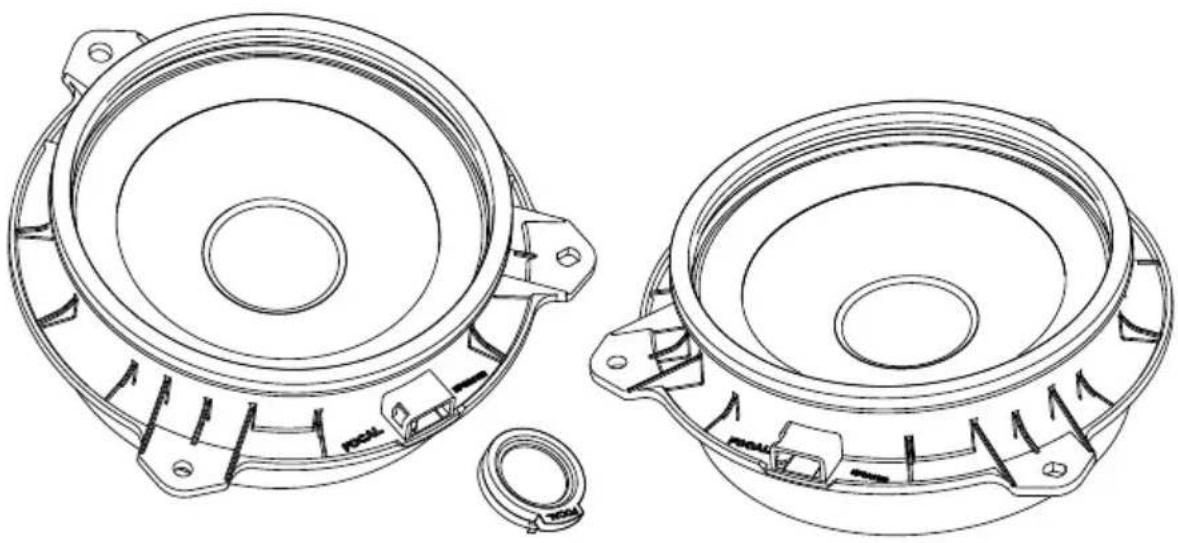

• 2x Woofers Plug&Play (saladier et connecteur utilisant le standard TOYOTA®)
• 2x Tweeters: Taille compacte, connecteur d'origine TOYOTA. Une installation par collage est nécessaire pour la mise en place du tweeter dans l'emplacement d'origine du véhicule (montant de pare-brise, pièce plastique "gousset de rétroviseur", tableau de bord)

- Ce kit a été développé pour une installation dans les véhicules du groupe TOYOTA® qui ont les mêmes standards que les kits deux voies séparées.

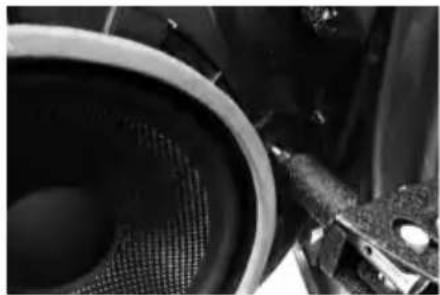

Dérivetage du haut-parleur d'origine (x3 rivets/HP)

Rivetage du haut-parleur IS 165TOY

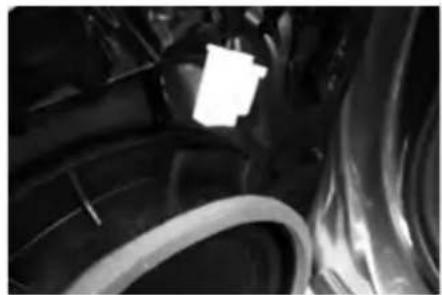

Connecteur du woofer TOYOTA® d'origine

Connecteur du woofer monté sur haut-parleur IS 165TOY

Connecteur du tweeter d'origine TOYOTA®

Connecteur du tweeter d'origine TOYOTA® branché sur le connecteur du kit IS 165TOY

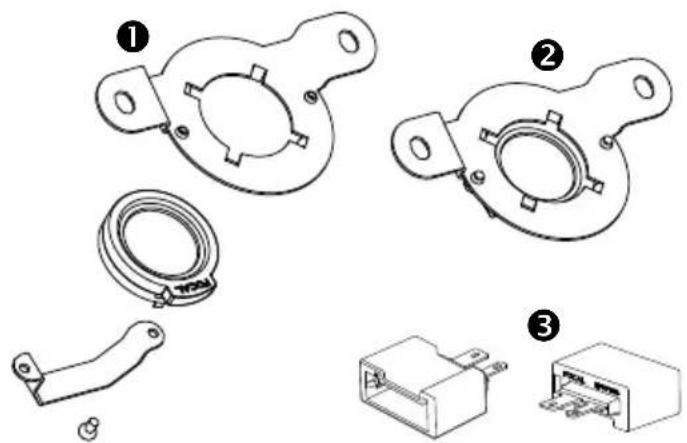

Accessoires du tweeter IS 165TOY livré avec le kit (cet accessoire a été développé pour l'installation du tweeter en tableau bord - exemple véhicule Prius)
② Entretoise + tweeter IS 165TOY assemblés et prêts à être installés.
3 Connecteur du tweeter (à monter sur le câble du tweeter IS 165TOY)

Les connecteurs et les points de fixation peuvent être différents suivant les pays, les modèles et le millésime des voitures... Vérifiez auprès de votre revendeur Focal si vous avez un doute.
