Type de produit	Machine à glaçons encastrable
Marque	Summit
Modèle	BIM45
Capacité de production	32 livres par jour (environ 14,5 kg)
Capacité de stockage	25 livres (environ 11,3 kg)
Dimensions d'encastrement (L x H x P)	17 x 35 x 25 pouces (432 x 889 x 635 mm)
Alimentation électrique	115 V, 60 Hz, prise avec mise à la terre
Modes de drainage	Direct, pompage, manuel
Tailles de glaçons	Petit, moyen, grand (sélectionnable)
Porte réversible	Oui (ouverture gauche ou droite)
Température ambiante recommandée	10 à 32 °C (50 à 90 °F)
Pression d'eau requise	20 à 120 psi
Raccordement eau	Tuyau cuivre 1/4 po de diamètre extérieur
Entretien et nettoyage	Nettoyer l'intérieur avec solution bicarbonate de soude; bac à glaçons lavable au détergent doux
Sécurité	Mise à la terre obligatoire; ne pas utiliser de rallonge; ne pas immerger le cordon
Garantie	1 an pièces et main-d'œuvre; 5 ans sur le compresseur (pièces uniquement)

FOIRE AUX QUESTIONS - BIM45 Summit

Que faire si la machine à glaçons ne démarre pas ?

Vérifiez que l'appareil est branché, que l'interrupteur est allumé (maintenez le bouton 3 secondes), et que le disjoncteur ou fusible n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Pourquoi mes glaçons sont-ils trop petits ou fondent-ils rapidement ?

Cela peut être dû à une température ambiante trop élevée, une porte ouverte trop souvent, un joint de porte défectueux, ou un condenseur encrassé. Assurez-vous également que le mode de drainage est correct et que la machine est de niveau.

Que signifie une alarme sonore ?

L'alarme peut indiquer que le bac à glace est plein, que l'arrivée d'eau est insuffisante, ou un défaut de capteur. Vérifiez le niveau d'eau, le bac à glace, et le bon fonctionnement de la conduite d'eau. Si l'alarme persiste, contactez le service technique.

Comment résoudre une fuite d'eau sous la machine ?

Vérifiez que le tuyau d'arrivée d'eau à l'arrière est bien serré, ainsi que le tuyau de sortie d'eau. Assurez-vous que les écrous de drainage sont correctement positionnés selon le mode choisi (direct, pompage ou manuel).

La machine fait des bruits anormaux, est-ce normal ?

Certains bruits sont normaux : cliquetis du frigorigène, gargouillement, craquements des parois, bruit de distribution de glace. Si les bruits sont excessifs, vérifiez que la machine est de niveau et qu'elle ne vibre pas contre un mur.

Comment changer la taille des glaçons ?

Appuyez sur les boutons de sélection de taille (petit, moyen, grand) sur le panneau de commande. Le témoin lumineux correspondant s'allumera. Par défaut, la taille moyenne est sélectionnée.

Comment inverser l'ouverture de la porte ?

Débranchez l'appareil. Retirez les vis de la charnière supérieure droite et de la charnière inférieure. Installez les charnières du côté opposé (gauche). Faites pivoter la porte à 180° et remontez-la. Suivez les schémas du manuel.

Comment nettoyer l'intérieur de la machine à glaçons ?

Débranchez l'appareil. Retirez le bac à glace. Nettoyez les surfaces intérieures avec une solution d'eau chaude et de bicarbonate de soude (2 cuillères à soupe par litre). Rincez et séchez. Nettoyez le bac à glace avec un détergent doux.

Que faire en cas de panne de courant prolongée ?

Pour une panne de quelques heures, limitez l'ouverture de la porte. Pour une absence prolongée, videz et nettoyez l'intérieur, puis laissez la porte entrouverte pour éviter les moisissures. Débranchez l'appareil.

Comment installer la conduite d'arrivée d'eau ?

Utilisez un tuyau en cuivre de 1/4 po. Raccordez-le au robinet d'arrêt (ne pas utiliser de robinet à perforation). Purgez la conduite avant de la connecter à l'entrée d'eau de la machine. Serrez l'écrou à compression sans trop forcer. La pression d'eau doit être entre 20 et 120 psi.

MODE D'EMPLOI BIM45 Summit

Model / Modèle:CLIM15 Model / Modèle:BIM45

BUILT-IN ICE MAKER

MACHINE À GLAÇONS

32 livres par jour / la capacité de la boîte de glace est 25 livres

Owner's Manual Manuel du propriétaire

BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS AVANT D'UTILISER CET APPAREIL, VEUILLEZ LIRE ET RESPECTER TOUTES LES RÈGLES DE SÉCURITÉ ET INSTRUCTIONS D'UTILISATION

Write the Serial Number here: Inscrivez le numéro de série ici :

Felix Storch, Inc.

Information importante de sécurité ....17

Consignes d'installation.... 18 – 23

Avant d'utiliser votre machine à glaçons ....18

Installation de votre machine à glaçons....18

Spécifications d'installation (encastré)....18

Raccord de la machine à glaçons à l'alimentation en eau....19 – 20

Instructions pour l'inversion de la porte ....20

Instructions sur les fonctions de performance de la machine à glaçons 21 – 23

Opération 23 - 25

Commandes de la machine à glaçons....23 – 24

Réglage de la taille des glaçons....25

Contenant à glaçons....25

Nettoyage et entretien....26 – 27

Nettoyage de votre machine à glaçons ......26

Coupure de courant....26

Déplacement de votre machine à glaçons....26

Périodes d'inutilisation....26

Nettoyage du contenant d'eau intérieur....27

Dépannage 28

Garantie limitée ....29

REMARQUES SUR L'INSTALLATION DE LA MACHINE À GLAÇONS CLIM15/BIM45

Si vous installez la machine à glaçons sous un comptoir ou dans un espace restreint, veuillez respecter les espaces libres suivants : Gardez un espace libre d'environ 2 po (50 mm) à l'arrière, de 1/16 po (2 mm) au-dessus, et de 1 po (25 mm) sur les côtés de la machine pour favoriser la circulation de l'air. La grille de ventilation au bas de la machine ne doit jamais être obstruée. L'installation doit permettre de tirer la machine à glaçons vers l'avant afin d'accéder à ses composantes en cas de réparation.

Si vous n'encastrez pas ou n'installez pas la machine à glaçons dans un endroit restreint, gardez au moins 4 po d'espace libre sur les côtés, au-dessus et à l'arrière.

Veuillez consulter les pages 18-20 pour obtenir de plus amples renseignements à propos de l'installation.

CONSIGNES DE SÉCURITÉ IMPORTANTES

LISEZ TOUTES LES INFORMATIONS DE SÉCURITÉ AVANT DE FAIRE FONCTIONNER L'APPAREIL. ADVERTISSEMENT: RISQUE DES DENFANTS DEVIENNENT COINCERADANS L'APPAREIL.

Un vidé unité est une attraction dangereuse aux enfants. Enlever les joints étanches, les loquets, les couvercles ou les porte des appareils qui ne sont pas utiliser, ou faites de soit que l'appareil ne présente aucun danger.

DIRECTIVES DE RANGEMENT

Cet appareil est conçu pour un usage domestique à l'intérieur seulement. N'entreposez ni n'utilisez pas cet appareil à l'extérieur.

• Cet appareil doit être mis à la terre. Branchez le seulement dans une prise correctement mise à la terre. Référez-vous au chapitre “Instructions de mise à la terre” ci-dessus.
• Ne faites pas fonctionner cet appareil s'il a un cordon ou fiche électrique endommagé, s'il ne fonctionne pas correctement, ou si l'appareil a été endommagé ou échappé.
• N'épissez pas le cordon électrique.
• Ne permettez jamais à un enfant de faire fonctionner l'appareil, de jouer avec ou de ramper à l'intérieur.
• Né nettoyez jamais des pièces de l'appareil avec un liquide inflammable. Les vapeurs peuvent constituer un risque d'incendie ou provoquer une explosion.
• N'entreposez et n'utilisez pas d'essence ou d'autres liquides ou vapeurs inflammables à proximité de cet appareil ou de tout autre appareil. Les vapeurs peuvent constituer un risque d'incendie ou provoquer une explosion. Gardez le cordon électriqueéloigné des sources de chaleur.
• N'immersez pas le cordon ou sa fiche dans aucun liquide.
• N'utilisez pas cet appareil près de bassins d'eau, par exemple dans un sous-sol détrempé, près d'une piscine ou d'un évier.
• N'utilisez pas de produits chimiques ou vapeurs corrosives dans/près de cet appareil.
• N'utilisez cet appareil que pour les fins aux quelles il est conçu comme indiqué dans ce guide.
• Ne placez pas les articles périssables de nourriture dans votre appareil (pour example, les viandes et les produits laitiers)
• Référez-vous aux instructions de nettoyage du fini de la porte se trouvant au chapitre de Soins et nettoyage de ce guide.
• Ne recouvrez pas ou n'obstruez aucune ouverture de l'appareil.
• Cet appareil ne devrait être réparé que par du personnel qualifié. Pour tout examen, réparation ou réglage, contactez votre centre de service le plus rapproché.

MISE À LA TERRE

ADVERTISSEMENT

Une mauvaise utilisation de la prise de mise à la terre peut causer une décharge électrique.

• Cet appareil doit être mis à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre procure un chemin direct decontournement du courant pour prévenir l'électrocution des manipulateurs de l'appareil.
• Cet appareil est muni d'un cordon comprenant une fiche et fil de mise à la terre.
• La fiche doit être branchée dans une prise correctement installée et mise à la terre.
• Si les directives de mise à la terre ne sont pas tout à fait comprises ou en cas de tout doute relatif à la mise à la terre appropriée de l'appareil, faites appel à un électricien ou à un technicien qualifié.
• Si la prise murale est une prise à 2 branches, c'est votre obligation, et la responsabilité vous en incombe, de la faire remplacer par une prise à trois branches adéquatement mise à la terre.
• Pour un meilleur rendement et pour éviter que les ampoules d'éclairage de la résidence soient affectées d'un affaissement de tension, ou que le fusible ou disjoncteur du circuit ne grille ou ne se déclenche, dédiez un circuit individuel d'alimentation à la machine à glaçons (prise (double) unique sur le circuit).
• Sous aucun prétexte il est permis de couper ou d'enlever la troisième branche (mise à la terre) de la fiche du cordon électrique.
• N'utilisez pas d'adaptateur de fiche avec cet appareil.
• N'utilisez pas de cordon de rallonge avec cet appareil. Si le cordon électrique de l'appareil ne rejoint pas la prise murale, faites installer une prise plus rapprochée par un électricien ou un technicien qualifié.

DANGER! Un enfant pourrait rester coincé dans la machine à glaçons. Avant de jeter votre

Vieil appareil :

• Démontez la porte.
• Laissez les tablettes en place pour éviter qu'un enfant puisse entrer facilement dans la machine.

SAUVEGARDE CES INSTRUCTIONS

CONSIGNES D'INSTALLATION

AVANT D'UTILISER VOTRE MACHINE À GLAÇONS

• Enlevez l'emballage extérieur et intérieur.
• Avant de brancher la machine à glaçons sur la source d'alimentation, laissez-la reposer à la verticale pendant environ 2 heures. Cela réduira le risque que le système de refroidissement subisse une défaillance causée par la manutention lors du transport.
• Nettoyez la surface intérieure à l'eau tiède, au moyen d'un chiffon doux.
• Installez la conduite d'arrivée et de sortie d'eau, desserrez l'écrou et choisissez un mode sur le sélecteur. (voir les directives sur les modes de performance de la machine à glaçons)
• Avant l'utilisation: Remplissez le contenant de glaçons à deux reprises et jetez ces glaçons pour garantir que les prochains glaçons seront propres et sanitaires.

ATTENTION

• N'ouvrez la porte qu'en cas de besoin.
- Si la machine à glaçons ne sera pas utilisée pendant une longue période, nous suggérons de la nettoyer délicatement et de laisser la porte entrouverte pour faire circuler l'air à l'intérieur de la machine.

Ainsi, vous minimisez la formation de condensation, de moisissure et d'odeurs

INSTALLATION DE VOTRE MACHINE À GLAÇONS

• Placez votre machine à glaçons sur un sol suffisamment solide pour la supporter une fois pleine. Pour mettre votre machine à glaçons au niveau, ajustez la patte de nivellement avant, située au bas de l'appareil.
• Installez la machine à glaçons à l'abri des rayons directs du soleil et de toute source de chaleur (four, appareil de chauffage, radiateur, etc.). Les rayons directs du soleil peuvent endommager le revêtement extérieur de l'appareil; quant aux sources de chaleur, elles peuvent entraîner une augmentation de sa consommation électrique. Les températures extrêmement basses peuvent peuvent provoquer un mauvais fonctionnement de l'appareil.
• Évitez d'installer l'appareil dans une zone humide.
• Branchez l'appareil dans une prise murale exclusive, bien installée et mise à la terre. Sous aucun prétexte, vous ne devez couper ou enlever la troisième broche (mise à la terre) de la fiche du cordon électrique. Pour toute question relative à l'alimentation ou à la mise à la terre, faites appel à un électricien qualifié ou à un centre de service autorisé.

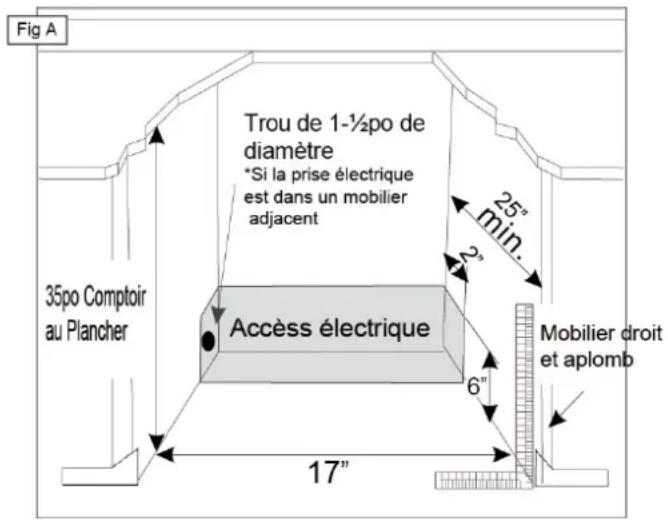

DIRECTIVES D'INSTALLATION POUR L'ENCASTRAGE

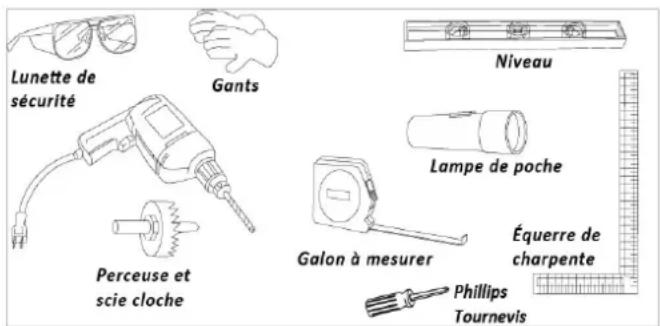

OUTILS NÉCESSAIRES

POUR VOTRE SÉCURITÉ :

Les personnes qui réalisent le travail d'installation décrit dans cette section doivent porter des gants et des lunettes de protection.

• Nous recommandons que vous n'installez pas l'appareil dans un coin (directement près d'un mur). Ceci permettre les portes d'avoir une oscillation plus grande que 90°. Une oscillation d'ouverture qui est limitée, empêchera les étagères de glisser dehors comme supposé, et peut endommager la garniture deporte.
• L'ouverture brute de l'armoire doit être sur une surface niveau avec le plancher et d'au moins 25 po de profondeur par 17 po largeur. L'ouverture devrait être à une hauteur maximale de 35 po.
• Si la prise murale et dans l'autre armoire, percez un trou de1 po 1/2"de diamètre afin d'insérer le câble électrique. Si l'armoire est faite de métal, le bord du trou doit être couvert d'une bague ou d'un passe-câble.

CONSIGNES D'INSTALLATION

RACCORDEMENT DE LA MACHINE À GLAÇONS À L'ARRIVÉE D'EAU

AVERTISSEMENT

Afin de prévenir tout choc électrique pouvant entraîner un décès ou de graves blessures corporelles, débranchez la machine à glaçons de la source d'alimentation électrique avant d'y raccorder une conduite d'arrivée d'eau.

MISE EN GARDE

Il est recommandé d'utiliser un tuyau en cuivre pour la conduite d'arrivée d'eau. Il n'est pas recommandé d'utiliser un tuyau en plastique de 0,25 po pour l'arrivée d'eau, parce que cela augmente beaucoup le risque de fuite d'eau. Le fabricant ne pourra être tenu responsable des dommages subis si un tuyau en plastique est utilisé pour la conduite d'arrivée d'eau.

N'INSTALLEZ PAS de tuyau d'arrivée d'eau dans un endroit où il pourrait geler.

- Raccordez la machine à glaçons à une source d'eau potable qui n'est pas liée à un système d'adoucissement. Les produits chimiques de l'adoucisseur peuvent endommager la machine à glaçons et causer son mauvais fonctionnement.

IMPORTANT

Vérifiez que tous vos raccordements de conduites d'eau sont conformes aux codes de plomberie locaux.

Avant d'installer la conduite d'arrivée d'eau, vous aurez besoin des éléments suivants :

1. Outils de base : clé ajustable et tournevis standard à bout plat.
2. Accès à une conduite d'eau froide ménagère dont la pression est comprise entre 20 et 120 lb/po _2 .
3. Conduite d'arrivée d'eau faite d'un tuyau de cuivre dont le diamètre extérieur est de 6,4 mm (1/4 po). Pour déterminer la longueur de tuyauterie requise, vous devrez mesurer la distance entre le robinet d'entrée d'eau situé à l'arrière de la machine à glaçons et le tuyau d'eau froide. Ajoutez ensuite une longueur d'environ 2,1 m (7 pi) afin de faciliter le déplacement de la machine lors du nettoyage.
4. Robinet d'arrêt pour raccorder la conduite d'arrivée d'eau à votre système d'eau ménager. (N'UTILISEZ PAS de robinet d'arrêt à perforation autonome.)
5. Un écrou à compression et une bague (manchon) pour raccorder la conduite d'arrivée d'eau au robinet d'entrée de la machine à glaçons.

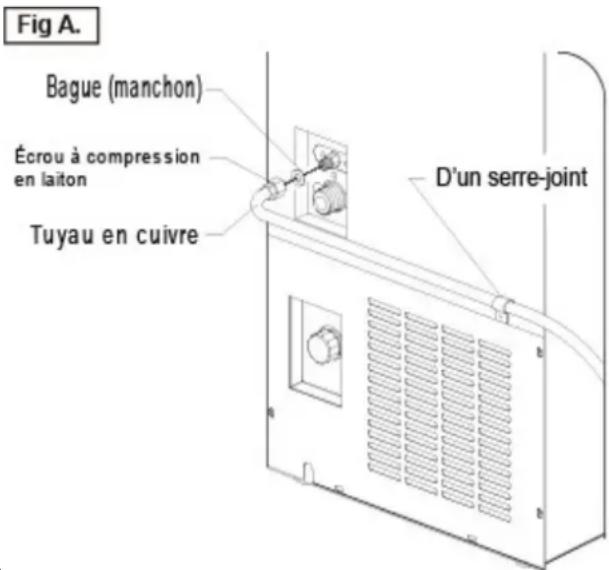

Pour raccorder la conduit d'arrivée d'eau au

Robinet d'entrée de la machine à glaçons

1. Débranchez la machine à glaçons de la source d'alimentation électrique.
2. Placez l'extrémité de la conduite d'arrivée d'eau dans un évier ou un seau. OUVREZ le robinet d'entrée d'eau et purgez la conduite d'arrivée d'eau jusqu'à ce que l'eau en ressorte propre, puis FERMEZ la conduite au niveau du robinet d'arrêt. Dévissez le capuchon en plastique du robinet d'entrée d'eau et conservez-le. Glissez un écrou à compression en laiton, puis une
3. bague (manchon) sur la conduite d'arrivée d'eau, comme sur le schéma A.
4. Poussez le plus loin possible (0,25 po) la conduite d'arrivée d'eau dans l'entrée d'eau. Faites glisser la bague (manchon) dans l'entrée d'eau, puis serrez à la main l'écrou à compression sur le robinet. Faites un demi-tour supplémentaire à l'aide d'une clé; NE SERREZ PAS TROP FORT.
5. À l'aide d'un serre-joint et d'une vis, fixez la conduite d'arrivée d'eau au panneau arrière de la machine à glaçons, à l'endroit indiqué sur le schéma A.
6. Enroulez la conduite d'arrivée d'eau excédentaire (environ 2 1/2 tours) derrière la machine comme dans le schéma A, et disposez les spirales de façon à éviter toute vibration ou usure contre une autre surface.
7. OUVREZ l'arrivée d'eau au niveau du robinet d'arrêt, puis resserrez les raccordements qui fuient, le cas échéant.
8. Rebranchez la machine à glaçons sur la source d'alimentation électrique.

REMARQUE :

Il faut approximativement 24 heures pour que la machine à glaçons commence à produire des glaçons. La présence d'air dans une plomberie neuve peut faire en sorte que la machine à glaçons effectue deux ou trois cycles avant de produire un plateau de glace plein. Lorsque la plomberie est nouvelle, les glaçons peuvent être décolorés ou avoir mauvais goût. Jetez les glaçons produits pendant les 24 premières heures.

Bien que l'appareil ait été testé et nettoyé en usine, il convient de jeter la première série de cubes de glace produite en raison de la longue période écoulée pour l'entreposage et la livraison.

• Ne jamais fermer l'alimentation en eau-lorsque la machine à glace fonctionne.
• Ne pas toucher à l'évaporateur lorsque l'appareil fonctionne!
  ● Garder la porte de l'appareil fermée pour éviter que la glace ne fonde et pour assurer une formation adéquate de la glace. N'ouvrir la porte que lorsque l'on récupère des glaçons dans l'appareil.

CONSIGNES D'INSTALLATION

Raccordement de la machine à glaçons à l'arrivée d'eau (suite)

Raccordement du tuyau de drainage (tuyau de drainage n'est pas fourni)

- Si vous choisissez le mode de drainage direct ou le mode de drainage forcé, vous devrez vous procurer vous-même le tuyau de drainage externe, et suivre les directives ci-dessous : Raccordez une extrémité du raccord du tuyau de drainage externe au tuyau de sortie de la machine à glaçons et l'autre extrémité au drain (voir schéma B).

A - Il s'agit d'une pompe de vidange assistée
B - Il s'agit d'une alimentation par gravité de drainage continu

NOTE: Lorsque vous utilisez la pompe de vidange assistée "A", l'interrupteur (à l'arrière) doit être positionné sur "ON" (MARCHE)

DIRECTIVES POUR L'INVERSION DE LA PORTE

La porte de cet appareil peut être ouverte du côté gauche ou du côté droit. Au moment de la livraison, la porte de l'appareil est installée de manière à s'ouvrir du côté gauche. Si vous souhaitez inverser la direction d'ouverture de la porte, veuillez suivre les directives suivantes

Fig. A

1. Enlevez les 2 vis (1), puis tirez la porte (4) dans la direction de la flèche de l'illustration.
2. Enlevez les 3 vis de la charnière supérieure droite, puis la charnière supérieure droite (voir schéma C).
3. Utilisez les vis que vous venez d'enlever des charnières du côté droit afin d'installer la charnière supérieure gauche et la charnière inférieure (8) (voir schémas D et E).

4. Faites tourner la porte à 180°, puis montez-la sur le côté opposé, de la même manière il a été enlevé.

5. Vis

6. Charnière inférieure (droite)
7. Axe de la porte
8. Porte
9. Charnière supérieure (droite)
10. Vis de verrouillage
11. Charnière supérieure (gauche)
12. Charnière inférieure (gauche)

CONSIGNES D'INSTALLATION

DIRECTIVES SUR LES MODES DE PERFORMANCE DE LA MACHINE À GLAÇONS

AVERTISSEMENT

Veuillez débrancher l'appareil de sa source d'électricité. Pour éviter les décharges électriques, assurez-vous qu'il n'y ait pas d'eau près de la machine à glaçons ou sur le plancher et suivez les étapes ci-dessous.

Votre machine à glaçons comporte trois modes de performance différents, que vous pouvez sélectionner en fonction de vos besoins. Veuillez vous reporter aux directives détaillées à la page suivante.

Fig A.

1. bac à glace
2. fond du bac à glace
3. écrou du drain (avant)
4. joint du drain (avant)
5. regard du niveau d'eau
6. joint du drain (arrière)
7. écrou du drain (arrière)
8. interrupteur de la pompe de drainage
9. connecteur du tuyau d'entrée d'eau
10. sortie de la pompe de drainage
11. bouchon de drainage
12. bouchon de drainage
13. connecteur du tuyau de sortie d'eau directe
14. réservoir de drainage interne

CONSIGNES D'INSTALLATION

DIRECTIVES SUR LES MODES DE PERFORMANCE DE LA MACHINE À GLAÇONS (suit)

AVERTISSEMENT

Veuillez lire les directives d'installation suivantes avant d'utiliser l'appareil. Choisir le bon mode d'évacuation de l'eau selon la situation et régler la machine à glace en conséquence.

Mode de performance	Directives Situation		Directive d'utilisation
Mode de drainage Direct(Mode recommandé)	L'excédent d'eau sera évacué par la conduite de sortie d'eau qui se trouve à l'arrière de l'appareil.	Le drain de la pièce est situé à une hauteur de ≤100 mm (3-15/16")	Réf.: schémas A, B et C
			Écrou et interrupteur	Condition
			Écrou(avant)(3) + rondelle de fermeture(avant) (4)	Verrouillé
			Écrou(arrière)(7)+rondelle de fermeture(arrière)(6)	Ouvert
			Écrou pour le joint d'étanchéité (11)	Verrouillé
			Écrou pour le joint d'étanchéité (12)	Ouvert
			Interrupteur de sortie d'eau forcée (8)	Éteint
			1. Assurez-vous que l'écrou et l'interrupteur sont conformes à la description ci-dessus.2. Utilisez un tuyau de drainage d'une longueur suffisante, en raccordant une extrémité au connecteur du tuyau de sortie d'eau directe (13) et l'autre extrémité au drain. Assurez-vous que le raccordement est bien serré, afin d'éviter toute fuite d'eau.
Mode de pompage(Mode recommandé)	La pompe, quise trouve à l'arrière de l'appareil, forcera l'évacuation de l'eau excédentaire par la conduite de sortie d'eau	Le drain de la pièce est situé à une hauteur de 101 à 1 500 mm.(3-15/16" à 59")	Réf.: schémas A, B et C
			Écrou et interrupteur Condition
			Écrou (avant) (3) + rondelle de fermeture (avant) (4)	Verrouillé
			Écrou (arrière) (7) + rondelle de fermeture (arrière) (6)	Ouvert
			Écrou pour le joint d'étanchéité (11)	Ouvert
			Écrou pour le joint d'étanchéité (12)	Verrouillé
			Interrupteur de sortie d'eau forcée (8)	Allamer
			1. Assurez-vous que l'écrou et l'interrupteur sont conformes à la description ci-dessus.2. Utilisez un tuyau de drainage d'une longueur suffisante, en raccordant une extrémité au connecteur de sortie d'eau forcée (10) et l'autre extrémité au drain. Assurez-vous que le raccordement est bien serré, afin d'éviter toute fuite d'eau..
			! AVERT ISSEMENTla longueur de la conduite d'évacuation de l'eau doit être au plus de 6000mm(236-4/16") afin d'empêcher les retours d'eau.

CONSIGNES D'INSTALLATION

DIRECTIVES SUR LES MODES DE PERFORMANCE DE LA MACHINE À GLAÇONS (suit)

Mode de performance	Directives	Situation	Directive d’utilisation
Mode de drainage Manuel(Si vous utilisez le « mode de drainage manuel », la glace empêchera l’é vacuationde l’eau de drainage.)	Drainage manuel de l’eau du bac à glace.	Il n’y a aucun drain dans la pièce.	Réf. : schémas A, B et C
			Écrou et interrupteur Condition
			Écrou (avant) (3) + rondelle de fermeture (avant) (4)	Verrouillé
			Écrou (arrière) (7) + rondelle de fermeture (arrière) (6)	Verrouillé
			Écrou pour le joint d’étanchéité (11)	Verrouillé
			Écrou pour le joint d’étanchéité (12)	Verrouillé
			Interrupteur de sortie d’eau forcée (8)	Éteint
			1. Assurez-vous que l’écrou et l’interrupteur sont conformes à la description ci-dessus, afin d’éviter toute fuite d’eau.2. Vérifiez régulièrement le bac à glace (1) et la règle indicatrice de niveau d’eau (5). Si le niveau d’eau dépasse le niveau de la règle, veuillez vider l’excès d’eau.3. Lors du drainage de l’eau, vous pouvez enlever le bac à glace (1), l’écrou (avant) (2) et la rondelle de fermeture (avant) (4); utilisez le support pour éliminer l’excès d’eau, puis resserrez l’écrou et la rondelle de fermeture.

OPÉRATION

COMMANDES DE LA MACHINE GLAÇONS

La machine à glaçons doit être installée dans un endroit où la température ambiante est comprise entre 10 et 32°C (50 à 90 °F). Si la température ambiante est supérieure ou inférieure à cette plage, les performances de l'appareil peuvent être affectées.

Control Type	Condition	Explication de la fonction			VÉRIFICATION DEL’ ALIMENTATION EN EAU
		Bouton	Appuyer	Pour allumer ou éteindre la machine à glaçons, appuyez sur ce bouton et maintenez-le enfoncé pendant environ 3 secondes.	1. Fermez l'alimentation en eau.2. Détachez le tuyau de la machine à glaçons.3. Placez le tuyau d'alimentation en eau dans Un seau.4. Ouvrez l'alimentation en eau et assurez-Vous que le seau se remplit d'eau.5. Avant d'attacher à nouveau le tuyau d'alimentation en eau à la machine à glaçons, assurez-vous que l'alimentation en eau est fermée, puis attachez le tuyau d'alimentation en eau à la machine à glaçons.* Si vous avez un doute,comuniquez avec votre plombier local.
		Bouton Appuyer		Petite taille de glace
		Bouton Appuyer		Taille moyenne de glace
		Bouton Appuyer		Grande taille de glace
		Témoin lumineux	ALLUMÉ	Une petite taille de glace a été sélectionnée.
			CLIGNOTANT	Le bac à glace est plein. 1
		Témoin lumineux ALLUMÉ		Une taille moyenne de glace a été sélectionnée.
		Témoin lumineux ALLUMÉ		Une grande taille de glace a été sélectionnée.
		Témoin lumineux ALLUMÉ Le compresseur est en marche.
		Témoin lumineux Clignotement simultané		Faible niveau d'eau.2
		Témoin lumineux Clignotement simultané		Capteur en panne 3

d> Si vous avez choisi le « Mode de drainage manuel », le réservoir d'eau externe sera plein au bout d'une ou deux semaines, dépendamment des différentes températures ambiantes; veuillez alors drainer l'eau en temps opportun.
②« Faible niveau d'eau »
a. Veuillez vous assurer que le tuyau d'eau externe fonctionne normalement. Veuillez lire l'encadré « Vérification de l'alimentation en eau » ci-dessus.
b. La machine à glace remédiera automatiquement aux défaillances dans les 30 minutes qui suivent et fonctionnera normalement si le tuyau d'eau externe fonctionne correctement.
c. Veuillez appuyez sur la touche<< » et rallumer l'appareil si la machine à glace ne fonctionne pas normalement après 30 minutes.
d. Si la machine à glace affiche encore une ALARME D'AVERTISSEMENT après que la procédure susmentionnée ait été répétée, veuillez communiquer avec le centre de service.
③« Capteur en panne. » Veuillez communiquer avec notre centre d'entretien et de réparation autorisé.
④ L'alarme indiquant que le seau est plein :
a> Vérifiez si le seau à glace est plein. Si c'est le cas, enlevez la glace puis l'alarme s'arrêtera.
b> Si le seau à glace n'est pas plein lorsque l'alarme retentit, vérifiez que le couvercle de la machine à glace ne soit pas coincé. Dégagez toute obstruction et replacez le couvercle puis l'alarme s'arrêtera.
c> Lorsque l'approvisionnement d'eau est insuffisant, le couvercle de la machine à glace peut coller, faisant ainsi sonner l'alarme indiquant que le seau est plein. Enlevez toute la glace autour du couvercle, vérifiez que l'approvisionnement en eau soit suffisant, et l'alarme s'arrêtera.

OPÉRATION

RÉGLAGE DE LA TAILLE DES GLAÇONS

1. Assurez-vous que le tuyau d'eau est bien raccordé à la machine à glaçons. Par défaut, la machine à glaçons est réglée pour la préparation d'une quantité moyenne de glace; toutefois, si vous désirez une quantité différente,

vous pouvez appuyez sur les boutons

témoin lumineux correspondant s'allumera alors.

1. Si vous voulez arrêter de préparer des glaçons, appuyez sur

le bouton

et maintenez-le enfoncé pendant environ 3

secondes; tous les témoins lumineux

s'allumeront et le témoin lumineux clignotera de manière continue. Si vous voulez recommencer à préparer des glaçons, vous n'avez qu'à appuyer de nouveau sur le bouton.

BAC À GLACE

Votre bac à glace est conçu pour être facilement enlevé si vous le désirez. Soulevez l'avant du bac, puis retirez-le en le faisant glisser vers l'extérieur. (voir image ci-dessous)

• Coupez l'alimentation, débranchez l'appareil et enlevez le bac à glaçons.
• Lavez les surfaces internes avec une solution d'eau chaude et de bicarbonate de sodium. La solution doit contenir 2 cuillérées à table de bicarbonate de sodium dans un litre d'eau.
• Lavez le bac à glaçons avec une solution de détergent doux.
• Lavez l'extérieur du machine à glaçons avec de l'eau chaude et un détergent liquide doux. Rincez bien et essuyez avec un chiffon doux propre et sec.

PANNE DE COURANT

- La plupart des pannes de courant ne durent que quelques heures et ne devraient pas modifier la température de votre machine à glaçons si vous réduisez au maximum le nombre de fois où la porte est ouverte. Si le courant reste coupé pendant une longue période, il faut prendre des mesures de protection du contenu de l'appareil.

DÉPLACEMENT DE VOTRE MACHINE À GLAÇONS

• Retirez tout ce qu'il contient.
• Immobilisez avec du ruban-cache tout ce qui est mobile (comme le contenant) dans l'appareil.
• Tournez la patte réglable pour la relever dans la base et éviter tout dommage.
• Maintenez la porte fermée avec du ruban-cache.
• Assurez-vous que le machine à glaçons reste bien en
• position verticale pendant son transport. Protégez aussi l'extérieur du machine à glaçons avec une couverture ou l'équivalent.
• Le machine à glaçonsdevrait être installé dans l'endroit le plus frais de la pièce, loin des sources de chauffage et des rayons directs du soleil.

PÉRIODE DE VACANCES

• Courtes vacances : Laissez le machine à glaçons fonctionner pendant les vacances durant moins de trois semaines.
• Longues vacances : Si le machine à glaçons ne doit pas être utilisé pendant plusieurs mois, retirez tout ce qu'il contient et mettez-le hors tension. Nettoyez et asséchez à fond l'intérieur. Pour éviter les odeurs et le développement de moisissures, laissez la porte entrouverte: la coincer au besoin.

NETTOYAGE ET ENTRETIEN

NETTOYAGE DU RÉCIPIENT D'EAU INTÉRIEUR

AVERTISSEMENT

Veuillez débrancher l'appareil de sa source d'électricité. Pour éviter les décharges électriques, assurez-vous qu'il n'y ait pas d'eau près de la machine à glaçons ou sur le plancher et suivez les étapes ci-dessous.

1. Couvercle de la machine à glaçons
2. Plaque de recouvrement de la machine à glaçons
3. Récipient d'eau
4. Tube de drainage

REMARQUE :

- Lorsque l'appareil est débranché ou éteint, ou en cas de panne d'alimentation, vous devez attendre de 3 à 5 minutes avant de le remettre en marche. En cas de tentative de remise en marche avant l'expiration de ce délai, la machine à glaçons ne se remettra pas en marche.

Fig A.

1. Retirez le couvercle (1) de la machine à glaçons (Fig. A)

2. Utilisez la brosse pour nettoyer toutes les pièces, puis rincez-les à l'eau propre.

3. Après le nettoyage, réinstallez les pièces en ordre inverse.
4. Pour drainer l'eau qui se trouve dans le récipient d'eau (3) délogez le tube de drainage.(4) (Fig. B)

DÉPANNAGE

De temps en temps, un problème est mineur et un appel de service peut ne pas être nécessaire. Utilisez ce guide de dépannage pour trouver une solution possible. Si l'unité continue de fonctionner incorrectement, appelez un dépôt de service autorisé ou notre numéro sans frais 1-800-932-4267 pour obtenir de l'assistance.

PROBLÈME	CAUSE POSSIBLE
1) La machine à glaçons ne fonctionne pas	L'appareil n'est pas branchéL'appareil est éteintLe disjoncteur s'est éteint ou un fusible a sauté.
2) Les glaçons ne sont pas assez gros ou fondent trop rapidement	La température ambiante est trop élevéeLa porte est trop souvent ouverteLa porte n'est pas complètement ferméeLe scellant de porte ne fonctionne pas adequatementMode incorrectTrop de poussière sur le condenseur
3) Alarmes émises par la machine à glaçons	Réservoir d'eau extérieur pleinPas assez d'eau
4) Vibrations	Assurez-vous que la machine à glaçons est au niveau.
5) Bruit	Le cliquetis peut provenir de l'écoulement du frigorigène, ce qui est normal.à la fin de chaque cycle, vous pouvez entendre un gargouillement causé par l'écoulement du frigorigène dans votre machine àglaçons.La contraction et la dilatation des parois internes peut provoquer les claquements et craquements.La distribution des glaçons à chaque cycle peut provoquer de légers bruits.L'écoulement de l'eau cause des bruits pendant le fonctionnement normal de la machine à glaçons.La machine à glaçons n'est pas au niveau.
6) Fuite d'eau de la machine à glaçons	Le tuyau d'entrée d'eau à l'arrière est trop desserré.Le tuyau de sortie d'eau à l'arrière est trop desserré.

GARANTIE LIMITÉE

Garantie limitée valable sur le territoire limitrophe des États-Unis, soit les 48 États, et cette garantie se limite à une période de douze (12) mois à partir de la date d'achat originale.

Pour recevoir un service couvert par la garantie, l'appareil en question doit avoir été utilisé et entretenu conformément aux instructions fournies, auquel cas le responsable de la garantie payera pour les pièces et la main-d'œuvre nécessaire à la réparation pour corriger un défaut de fabrication ou de matériel. La réparation doit être réalisée par une entreprise de service choisie. À l'extérieur des 48 États, toutes les pièces ont une garantie d'un an contre les défauts de fabrication. Les pièces en plastique, les tablettes et les compartiments sont garantis d'être fabriqués selon des normes commerciales acceptables, mais les dommages survenus lors de la manipulation ou d'un bris du produit ne sont pas couverts.

GARANTIE DE 5 ANS SUR LE COMPRESSEUR

1. Le compresseur est couvert par une garantie de cinq (5) ans.
2. Remplacement ne comprend pas la main-d'œuvre.

PIÈCES OU SERVICES NON COUVERTS PAR LA GARANTIE :

1. Intervention d'un technicien pour corriger l'installation de votre appareil, pour vous aiguiller sur la façon d'utiliser l'appareil, pour remplacer ou réparer un fusible, ou pour corriger le filage ou la tuyauterie.
2. Intervention d'un technicien pour réparer ou remplacer une ampoule ou une tablette de l'appareil. Les produits consommables (comme les filtres).
3. Les dommages causés par un accident, une modification, une mauvaise utilisation, une utilisation abusive, un incendie, une inondation, une force majeure, une mauvaise installation, une installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par le responsable de la garantie.
4. Les pièces de remplacement ou les coûts de main-d'œuvre de réparation pour un appareil utilisé à l'extérieur des États-Unis
5. La réparation de pièces ou de systèmes en raison d'une modification non autorisée de l'appareil
6. Les dépenses de déplacement et de transport pour un service obtenu dans un endroit éloigné.
7. Le retrait et la réinstallation de votre appareil s'il a été installé dans un endroit inaccessible ou n'a pas été installé conformément aux instructions fournies.

AVIS DE NON-RESPONSABILITÉ DE TOUTE GARANTIE IMPLICITE - LIMITATION DES RECOUI

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE EST LA RÉPARATION DU PRODUIT, COMME DÉCRIT AUX PRÉSENTES. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE COMMERCIBILITÉ ET D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN. LE RESPONSABLE DE LA GARANTIE N'ASSUME AUCUNE RESPONSABILITÉ DANS LE CAS DE DOMMAGES INDIRECTS OU CONSÉCUTIFS. CERTAINS ÉTATS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES RESPONSABILITÉS DANS LE CAS DE DOMMAGES INDIRECTS OU CONSÉCUTIFS, OU LES LIMITATIONS SUR LA DURÉE DES GARANTIES IMPLICITES DE COMMERCIBILITÉ ET D'ADAPTATION À UN USAGE PARTICULIER. PAR CONSÉQUENT, CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER À VOUS, LE CAS ÉCHÉANT. LA PRÉSENTE GARANTIE VOUS DONNE DES DROITS PRÉCIS RECONNUS PAR LA LOI ET VOUS AVEZ PEUT-ÊTRE D'AUTRES DROITS, SELON L'ÉTAT OÙ VOUS VIVEZ.

AVERTISSEMENT! Ce produit peut contenir des produits chimiques qui, selon l'État de Californie, peuvent causer le cancer, des anomalies congénitales, ou d'autres troubles de reproduction. Pour obtenir de plus amples renseignements, veuillez visiter le site: www.summitappliance.com/prop65. Produits chimiques dont le fabricant connaît la présence et dont le taux de concentration est supérieur aux limites établies : AUCUN.

FELIX STORCH, INC.

770 Garrison Avenue

Bronx, NewYork 10474

Téléphone: [phone]

Télécopieur: [phone]

www.summitappliance.com

SUMMIT CLASSIC COLLECTION
