MODE D'EMPLOI CS-RE9PKE PANASONIC
Nous vous remercions d'avoir porté votre choix sur un climatiseur Panasonic.
Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure. Instructions d'installation ci-jointes pour un revendeur ou spécialiste agréé.
① Retirer le couvercle de la batterie
② Placez des piles AAA ou R03 (valables environ 1 an)
③ Fermez le couvercle
Réglage du MINUTEUR
① Appuyez sur SÉLECTIONNER
② Réglez l'heure
③ Confirmez
Fonctionnement de base
② Mettez l'appareil sous/hors tension
- Veuillez noter que l'indication OFF est la suivante :
Pour démarrer : OFF
Pour arrêter : OFF
③ Sélectionnez la température souhaitée
- Plage de sélection : 16 °C \~ 30 °C.
- Faire fonctionner l'unité dans la fourchette des températures recommandées peut économiser de l'énergie.
CHALEUR: 20 °C \~ 24 °C.
REFROIDISSEMENT : 26 °C \~ 28 °C.
SEC : 1 °C \~ 2 °C inférieur à la température de la pièce.
- Utilisez la télécommande à moins de 8m du récepteur de la télécommande de l'unité intérieure.
Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent présenter des différences par rapport à l'appareil proprement dit. Elles peuvent être modifiées sans préavis à des fins d'amélioration.
Table des matières
Consignes de sécurité....12-13
Comment utiliser....14-15
Instructions de nettoyage 16
Dépannage....17
Les caractéristiques techniques du produit .....50
Informations....54
Les accessoires
- La télécommande
- 2 piles AAA ou R03
Consignes de sécurité
Pour éviter des lésions corporelles, des blessures à autrui ou des dommages matériels, veuillez vous conformer aux instructions suivantes :
Un fonctionnement incorrect dû au non-respect des instructions ci-dessous peut causer du mal ou des dommages, lesquels sont classés par degré de gravité ci-dessous :
AVERTISSEMENT
Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.
ATTENTION
Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.
Les instructions à respecter sont classées d'après les symboles suivants:
Ce symbole désigne une action INTERDITE.
Ces symboles indiquent des actions OBLIGATOIRES.
AVERTISSEMENT
Unité intérieure et unité extérieure
Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l'appareil et les garde sous surveillance. Les enfants doivent être supervisés afin qu'ils ne jouent pas avec l'appareil.
Veuillez consulter un revendeur agréé ou un spécialiste pour nettoyer les éléments internes, ainsi que pour réparer, installer, retirer et réinstaller l'unité. Une installation ou une manipulation inappropriée peut entraîner une fuite, ou un risque d'électrocution ou d'incendie.
Confirmez avec un revendeur ou spécialiste agréé l'utilisation de tout type de fluide frigorigène spécifié. L'utilisation d'un type de fluide frigorigène différent de celui qui est spécifié peut causer des dommages, un éclatement du produit, des blessures, etc.
N'installez pas l'appareil dans une atmosphère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.
N'insérez jamais vos doigts ou des objets dans l'unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures.
Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.
Ne vous exposez pas directement à l'air froid durant une longue période.
Ne vous asseyez pas et ne montez pas sur l'unité, vous risquez de tomber accidentellement.
Télécommande
Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu'ils n'avalent accidentellement les piles.
Alimentation
N'utilisez pas de câble modifié, de raccord de câble, de rallonge de câble ou de câble non spécifié afin d'éviter toute surchauffe ou tout incendie.
Afin d'éviter toute surchauffe, risque d'incendie ou d'électrocution :
- Ne pas partager la même prise de courant avec d'autres équipements.
- Ne pas utiliser l'appareil avec des mains mouillées.
- Ne pliez pas le cordon d'alimentation de manière abusive.
- Ne pas mettre en marche ou arrêter l'appareil en le branchant ou en le débranchant de la prise de courant.
AVERTISSEMENT
Alimentation
Si le câble fourni est endommagé, il doit être remplacé par le fabricant, l'agent de service ou par des personnes aux qualifications équivalentes de façon à éviter tout risque.
Il est fortement conseillé d'installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) afin d'éviter un choc électrique ou un incendie.
Afin d'éviter toute surchauffe, risque d'incendie ou d'électrocution :
- Branchez correctement la prise de courant.
- La poussière accumulée sur la prise d'alimentation doit être enlevée régulièrement à l'aide d'un chiffon sec.
Arrêtez d'utiliser le produit si une des pannes ou symptômes se produisent et déconnectez le cordon d'alimentation ou disjonctez la prise. (Risque de fumée / incendie / électrocution) Exemple d'anomalie / panne
- Le disjoncteur saute régulièrement.
- Un odeur de brûlé se dégage.
- L'unité produit un bruit ou une vibration anormale.
- De l'eau fuit de l'unité intérieure.
- Le cordon d'alimentation ou la prise deviennent anormalement chauds.
- La vitesse du ventilateur ne peut pas être contrôlée.
- L'unité s'arrête immédiatement même si elle est allumée.
- Le ventilateur ne s'arrête pas après extinction. Contactez immédiatement votre revendeur local pour l'entretien / les réparations.
Le remplacement ou l'installation de prises de courant doit être réalisé par du personnel agréé / qualifié. Les câbles d'alimentation sont colorés en accord avec le code suivant :
La couleur du câblage peut varier en fonction du standard de code de câblage de chaque pays.
Ce matériel doit être mis à la terre pour éviter tout choc électrique ou incendie.
Évitez les chocs électriques en coupant l'alimentation et en débranchant :
- Avant le nettoyage ou l'entretien.
- Lors d'une non-utilisation prolongée,ou
- En cas de très violents éclairs.
ATTENTION
Unité intérieure et unité extérieure
Ne lavez pas l'unité intérieure avec de l'eau, de l'essence, du diluant ou de la poudre à récurer afin de ne pas entraîner de dommages ou de corrosion sur l'unité.
N'utilisez pas l'unité pour préserver des équipement, de la nourriture, des animaux, des plantes, des oeuvres d'art ou autres objets. Ceci peut entrainer une dégradation du produit, etc.
N'utilisez pas de matériel inflammable face à la sortie d'air afin d'éviter toute propagation d'incendie.
N'exposez pas les plantes et animaux domestiques directement au flux d'air afin d'éviter tout risque de blessure.
Ne touchez pas l'ailette pointue d'aluminium, les parties pointues peuvent causer des dommages.
Ne mettez pas l'unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez suffisamment la pièce avant de faire fonctionner l'unité.
N'installez pas l'unité dans un environnement huileux ou enfumé afin d'éviter d'endommager l'unité.
Afin d'éviter tout risque de blessure, ne démontez pas l'unité lors du nettoyage.
Pour éviter tout risque de blessure, ne montez pas sur un tabouret instable lorsque vous nettoyez l'unité.
Ne placez pas de vase ou de récipient d'eau sur l'unité. L'eau peut pénétrer dans l'unité et endommager l'isolation. Ceci peut provoquer un choc électrique.
N'ouvrez pas de fenêtre ou de porte pendant un trop long moment lorsque vous êtes en mode de fonctionnement COOL/DRY.
Évitez les fuites d'eau en vous assurant que le tuyau d'évacuation est :
- Bien connecté,
- Gardé éloigné des gouttières et des conteneurs, ou
- Ne se trouve pas immergé dans l'eau.
Après une période prolongée d'utilisation avec du matériel inflammable, aérez la pièce regulièrement.
Après une longue période d'utilisation, assurez-vous que les montants de l'installation ne se sont pas détériorés afin d'éviter toute chute de l'unité.
Télécommande
N'utilisez pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande.
Afin d'éviter un mauvais fonctionnement ou d'endommager la télécommande :
- Enlevez les piles si l'appareil ne doit pas être utilisé pendant une période prolongée.
- Les nouvelles batteries de type similaire doivent être insérées en respectant les polarités indiquées.
Alimentation
Ne débranchez pas la prise en tirant sur le câble afin d'éviter tout choc électrique.
OFF/•ON①
Pour allumer ou éteindre l'unité
TEMP ▼
TEMP ▲
Pour régler la température
FAN SPEED
Pour selectionner la vitesse du ventilateur (5 options)
(Affichage de la télécommande)
- Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.
QUIET
Pour obtenir un environnement silencieux
- Ce réglage fournit un environnement silencieux en réduisant le bruit du flux d'air.
Récepteur de la
télécommande et voyant
| POWER | (VERT) |
| TIMER | (ORANGE) |
| QUIET | (VERT) |
| POWERFUL | (ROUGE) |
Appuyez sur cette touche pour restaurer les paramètres par défaut de la télécommande. Non utilisé dans les opérations normales.
Pour régler le sens du flux d'air horizontal
- Réglable manuellement.
Touche Auto OFF/ON (MARCHE /ARRÊT)
Utilisez-la lorsque la télécommande est égarée ou lorsqu'il se produit un dysfonctionnement. Soulevez le panneau frontal:
- Pour une utilisation en mode AUTO, appuyez une seule fois sur la touche.
- Pour une utilisation en mode COOL, appuyez et maintenez la touche enfoncée jusqu'à entendre un bip sonore et puis relâchez.
- Pour une utilisation en mode CHAUFFAGE, appuyez et maintenez la touche enfoncée jusqu'à entendre un bip sonore, puis relâchez. Et appuyez de nouveau jusqu'à entendre 2 bips, puis relâchez.
- Appuyez de nouveau sur la touche pour éteindre.
MODE
Pour sélectionner un mode de fonctionnement
Mode AUTO - Selon vos préférences
- Lors de la sélection du mode de fonctionnement, le voyant d'alimentation clignote.
- L'unité sélectionne le mode de fonctionnement en fonction de la température intérieure et de la température désirée affichée sur al télécommande.
Mode de CHAUFFAGE - Pour un air chaud
- En mode chauffage, l'unité peut prendre un certain temps à préchauffer.
Mode de REFROIDISSEMENT - Pour un air frais
- Pour réduire la consommation d'énergie en mode COOL, utilisez des rideaux pour protéger de la lumière du soleil et de la chaleur extérieure.
Mode DÉSHUMIDIFICATION - Pour déshumidifier l'atmosphère
- L'unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.
AIR SWING
Pour régler le sens du flux d'air vertical (5 options)
(Affichage de la télécommande)
- Maintient la salle aérée.
- En mode COOL, si vous avez réglé sur AUTO, la persienne pivote de haut en bas automatiquement.
- En mode CHAUFFAGE, si AUTÔ est défini, le volet horizontal se fixe dans une position prédéterminée.
- Ne réglez pas la persienne à la main.
POWERFUL
Pour atteindre rapidement la temperature souhaitee
- Ce réglage permet d'atteindre rapidement la température réglée souhaitée.
REMARQUE : Les fonctions POWERFUL et QUIET ne peuvent être activées en même temps.
Pour régler l'heure
- Pour ALLUMER l'unité à une heure déterminée. Réglez le minuteur lorsque l'unité est sur OFF(ARRET).
-
Pour ÉTEINDRE l'unité à une heure déterminée. Réglez le minuteur lorsque l'unité est sur ON (MARCHE).
① Appuyez juste une fois pour sélectionner le minuteur.
② Appuyez sur TIMER A de façon répétée pour régler l'heure désirée.
③ Appuyez une seule fois pour confirmer.
-
Pour ALLUMER et ensuite ÉTEINDRE l'unité à une heure déterminée. Réglez les minuteurs lorsque l'unité est sur OFF(ARRET).
- Pour ÉTEINDRE et ensuite ALLUMER l'unité à une heure déterminée. Réglez les minuteurs lorsque l'unité est ALLUMÉE.
① Appuyez deux fois pour sélectionner les minuteurs.
② Appuyez sur TIMER A / TIMER B de façon répétée pour régler l'heure désirée.
③ Appuyez une seule fois pour confirmer.
- Appuyez à nouveau sur la touche SET/CANCEL pour annuler le fonctionnement de la minuterie.
- Le minuteur sera également annulé lorsque vous appuierrez sur la touche OFF-ON ^® .
- Le voyant du minuteur de l'unité intérieure sera allumé lorsque le minuteur sera en fonctionnement.
- Lorsque la minuterie MISE EN MARCHE est réglée, l'unité peut démarrer avant le temps défini réel afin d'atteindre la température désirée à temps.
- Si le minuteur est annulé manuellement ou à cause d'une panne de courant, vous pouvez restaurer le minuteur en répétant les étapes décrites plus haut (une fois que le courant est rétabli).
Condition d'utilisation
Utilisez ce climatiseur en respectant la plage de températures suivante.
| Température (°C) | Intérieure | Extérieure |
| *DBT | *WBT | *DBT | *WBT |
| REFROIDISSEMENT | Maximum | 32 | 23 | 43 | 26 |
| Minimum | 16 | 11 | 16 | 11 |
| RECHAUFFEMENT | Maximum | 30 | - | 24 | 18 |
| Minimum | 16 | - | -10 | -6 |
DBT: Température sèche
WBT: Température humide
ATTENTION : • Ce modèle ne convient pas à un fonctionnement en continu 24h/24 en mode de chauffage en cas de températures inférieures à -10 °C. Lorsque la température extérieure est inférieure à -10 °C et que vous utilisez ce modèle en dehors des conditions ci-dessus, l'unité extérieure pourrait être gelée et ne plus fonctionner pour le contrôle de protection.
Instructions de nettoyage
Pour assurer un fonctionnement optimal de l'unité, un nettoyage devra être effectué à intervalles réguliers.
- Éteignez la source d'alimentation et débranchez avant de nettoyer.
- Ne touchez pas l'ailette en aluminium, la partie tranchante peut provoquer des blessures.
- N'utilisez pas de benzène, de diluant ou de poudre à récurer.
- Utilisez uniquement du savon (≈ pH7) ou un détergent ménager neutre.
- N'utilisez pas de l'eau dont la température est supérieure à 40 °C.

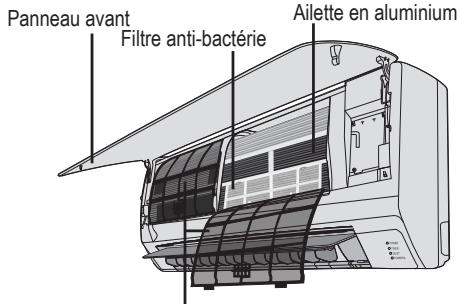

Unité intérieure
Frottez délicatement l'appareil avec un chiffon doux et sec.
Panneau avant
Lavez avec soin et séchez.
Retirez le panneau frontal
① Soulevez-le
Fermez-le soigneusement
Unité intérieure
Filtre à air
Filtre à air
Nettoyez régulièrement les filtres
- Lavez/rincez les filtres avec précaution avec de l'eau afin d'éviter d'endommager leur surface.
- Séchez les filtres soigneusement à l'abri de la lumière, en vous tenant éloigné des flammes ou de la lumière provenant directement du soleil.
- Remplacez tout filtre endommagé.
Enlevez le filtre à air
Attachez le filtre à air
Insérez-le dans l'unité
Filtre anti-bactérie
Vide
- Enlevez le filtre antibactérien de la grille frontale et videz le filtre chaque fois que c'est nécessaire.
- Changez le filtre tous les 10 ans et remplacez tous les filtres endommagés.
Inspection annuelle après une période prolongée d'inutilisation
• Vérifiez que les piles de la télécommande sont en bon état.
- Assurez-vous de l'absence d'obstruction des orifices d'entrée et de sortie d'air.
- Utilisez le bouton automatique d'arrêt et de marche OFF/ON pour choisir l'opération de refroidissement/ réchauffement. Après 15 minutes d'opération, il est normal d'avoir la différence suivante de température entre la prise d'air et la sortie de bouches d'aération:
Refroidissement: ≥ 8 °C Chauffage: ≥ 14 °C
Préparation en cas d'inutilisation prolongée
- Coupez la source d'alimentation et débranchez.
- Retirez les piles de la télécommande.
Dépannage
Les phénomènes suivants ne correspondent pas à un dysfonctionnement.
| Phénomène | Cause |
| De la vapeur se dégage de l’unité intérieure. | Il s’agit d’un effet de condensation dû au refroidissement. |
| Lors du fonctionnement, vous entendez un bruit d’eau qui coule. | Fluide frigorigène à l’intérieur de l’appareil. |
| La pièce a une odeur étrange. | Il est possible qu’il s’agisse d’une odeur d’humidité provenant du mur, du tapis, d’un meuble ou d’un vêtement. |
| En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s’arrête de temps en temps. | Ceci contribue à dissiper les odeurs ambiantes. |
| Le fonctionnement est retardé de quelques minutes après le redémarrage. | Le ralentissement est une protection du compresseur de l’appareil. |
| L’unité extérieure dégage de la vapeur ou de l’eau. | De l’eau se condense ou s’évapore dans les tuyaux. |
| L’appareil fonctionne automatiquement lorsque le courant est rétablit après une coupure de courant. | Il s’agit de la fonction de Remise en Route Automatique de l’appareil. Lorsque le courant est rétabli, et du moment que le fonctionnement n’est pas arrêté par la télécommande, l’appareil se remet automatiquement en route sous le mode de fonctionnement precedent et avec le même sens de circulation d’air que précédemment. |
| En mode de chauffage, le ventilateur intérieur s’arrête de temps en temps. | Pour éviter un effet de refroidissement indésirable. |
| Le voyant de mise sous tension clignote avant que l’unité ne soit mise en route. | C’est une étape de préparation préliminaire à la mise en route lorsque la minuterie de départ ON a été réglée. |
| Bruit de craquement pendant le fonctionnement. | Les fluctuations de température provoquent l’expansion/la contraction de l’appareil. |
Vérifiez les éléments suivants avant de faire appel au service de maintenance.
| Phénomène | Vérification |
| Le fonctionnement en mode COOL/HEAT ne fonctionne pas de manière efficace. | Réglez la température correctement.Fermez toutes les portes et fenêtres.Nettoyez ou remplacez les filtres.Dégagez toute obstruction dans les ouvertures d'entrée et de sortie d'air. |
| L'appareil fait du bruit lorsqu'il fonctionne. | Vérifiez que l'appareil est installé sans inclinaison.Fermez correctement le panneau avant. |
| La télécommande ne fonctionne pas.(L'affichage est atténué ou le signal émis est faible.) | Insérez les piles correctement.Remplacez les piles faibles. |
| L'appareil ne fonctionne pas. | Vérifiez si le coupe-circuit est déclenché.Vérifiez si des minuteries ont été réglées. |
| L'appareil ne reçoit pas le signal de la télécommande. | Vérifiez que le récepteur n'est pas obstrué.Certaines lampes fluorescentes peuvent interférer avec le signal de l'émetteur. Veuillez contacter le revendeur autorisé. |
PIECES NON SUSCEPTIBLES D'ETRE REPAREES PAR VOS SOINS
COUPEZ LA SOURCE D'ALIMENTATION ET DÉBRANCHEZ et ensuite veuillez consulter un revendeur agréé dans les conditions suivantes:
- Bruits anormaux pendant la mise en service.
- Pénétration d'eau ou de corps étrangers à l'intérieur de la télécommande.
- Fuite d'eau de l'unité intérieure.
- Désactivation fréquente du disjoncteur.
- Le cordon d'alimentation est inhabituellement chaud.
- Les interrupteurs ou les boutons ne fonctionnent pas correctement.
- Le voyant de la minuterie clignote et l'appareil ne peut pas fonctionner.
L'unité s'arrête et le voyant du MINUTEUR clignote. Utilisez la télécommande pour récupérer le code d'erreur.
Guía rápida
- Telecomando
• 2 batterie AAA o R03
Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.
Pour les utilisateurs professionnels au sein de l'Union européenne
Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.
Pb
Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.
Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre):
Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
Español
