Tipo de produto	Ar condicionado split
Marca	Panasonic
Modelo	CS-RE9PKE
Alimentação	220-240 V, 50 Hz (estimativa)
Modos de operação	Auto, Aquecimento (HEAT), Resfriamento (COOL), Desumidificação (DRY)
Faixa de temperatura	16 °C a 30 °C
Controle remoto	Sim, com pilhas AAA (fornecidas)
Velocidade do ventilador	5 velocidades + Auto + Silencioso (QUIET) + Potente (POWERFUL)
Temporizador	Programação liga/desliga (Timer A e B)
Fluxo de ar	Vertical e horizontal ajustáveis (AUTO/SWING)
Filtro	Filtro de ar lavável e filtro antibacteriano
Refrigerante	R32 (estimativa com base nos modelos Panasonic recentes)
Tecnologia	Inverter
Segurança	Disjuntor diferencial recomendado, aterramento, proteção contra superaquecimento
Manutenção	Limpeza regular dos filtros; não usar solventes
Instalação	Reservada a um revendedor autorizado ou especialista
Religamento automático	Sim, após uma queda de energia
Display e indicadores	Indicadores POWER (verde), TIMER (laranja), QUIET (verde), POWERFUL (vermelho)

Perguntas frequentes - CS-RE9PKE PANASONIC

Como limpar o filtro do meu ar condicionado Panasonic CS-RE9PKE ?

Desligue o aparelho e desconecte. Abra o painel frontal, remova o filtro de ar. Lave-o com água morna (máx. 40°C) com detergente neutro, enxágue e seque à sombra. Reinsira o filtro. O filtro antibacteriano é limpo com aspirador de pó. Nunca use benzeno ou diluente.

O controle remoto não funciona, o que fazer ?

Verifique se as pilhas estão inseridas corretamente (pilhas AAA) e se não estão fracas. Substitua as pilhas se necessário. Certifique-se de que nenhum obstáculo bloqueia o receptor na unidade interna. Algumas lâmpadas fluorescentes podem interferir; afaste-se. Se o problema persistir, reinicie o controle remoto com o botão RESET.

Por que meu ar condicionado não está resfriando o suficiente ?

Verifique se a temperatura está ajustada corretamente (entre 16°C e 30°C). Feche portas e janelas. Limpe ou substitua os filtros. Remova qualquer obstrução das entradas e saídas de ar. Se o problema persistir, contate um revendedor autorizado.

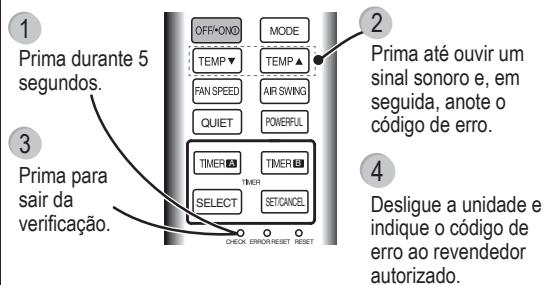

O que fazer se o indicador do temporizador piscar e o aparelho não funcionar ?

O indicador do temporizador piscando indica um código de erro. Use o controle remoto: pressione a tecla CHECK (sob a tampa) por pelo menos 5 segundos até um bip, então anote o código de erro. Desconecte o aparelho e contate o revendedor autorizado fornecendo o código.

Posso usar pilhas recarregáveis no controle remoto ?

Não, é recomendado usar pilhas alcalinas AAA ou R03. Pilhas recarregáveis (Ni-Cd) podem danificar o controle remoto. Remova as pilhas se o aparelho não for usado por um longo período.

Como ajustar o temporizador para ligar ou desligar automaticamente o ar condicionado ?

Para ligar em um horário definido: o aparelho deve estar desligado. Pressione SELECT, use TIMER A para ajustar a hora, depois SET/CANCEL para confirmar. Para desligar: o aparelho deve estar ligado, proceda da mesma forma com TIMER B. Você também pode combinar os dois (Timer A e B) para uma sequência liga/desliga.

Quais são as condições de temperatura externa para usar o modo aquecimento ?

O modo aquecimento pode funcionar com temperatura externa até -10°C (mínima) e até 24°C (máxima). Abaixo de -10°C, a unidade externa pode congelar e não funcionar corretamente. Para operação contínua, respeite a faixa recomendada.

A unidade emite um som de água corrente, isso é normal ?

Sim, é normal. Esse som é devido ao fluido refrigerante que circula no interior do aparelho. Não é um mau funcionamento.

Devo cortar a alimentação durante uma tempestade ?

Sim, é recomendado cortar a alimentação e desconectar o aparelho em caso de tempestades violentas para evitar risco de choque elétrico ou danos causados por raios.

Como reiniciar o controle remoto Panasonic ?

Use um clipe de papel ou objeto pontiagudo para pressionar o botão RESET localizado dentro do compartimento das pilhas ou sob a tampa. Mantenha pressionado por alguns segundos. Isso restaura as configurações padrão.

MANUAL DE UTILIZADOR CS-RE9PKE PANASONIC

Manual de Utilização

34-41

Obrigado por adquirir o Ar Condicionado da Panasonic.

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

Instruções de Instalação em anexo para representante autorizado ou especialista.

FUNZIONAMENTO ANOMALO

① Remova a tampa da bateria
② Introduza pilhas AAA ou R03 (pode ser utilizado \~ 1 ano)
③ Feche a tampa

Configurar TEMPORIZADOR

① Pressionar em SELECT (Seleccionar)
② Configurar a hora
③ Confirmar

Funcionamento básico

② Ligue/Desligue a unidade

- Tenha em atenção que a indicação OFF é a seguinte:

• Intervalo de seleção: 16 °C \~ 30 °C.
• Se o aparelho funcionar de acordo com a temperatura recomendada pode poupar energia.
  HEAT (CALOR): 20 °C \~ 24 °C.
  COOL (FRIO) : 26 °C \~ 28 °C.
  DRY (SECO) : 1 °C \~ 2 °C inferiores à temperatura do espaço.

- Use o controlo remoto num raio de 8m desde o receptor de controlo remoto do aparelho interior.

As ilustrações deste manual têm apenas um caráter explicativo e podem diferir da unidade real. Elas estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro.

Índice

Precauções de segurança....36-37

Como usar....38-39

Instruções de limpeza....40

Resolução de problemas....41

Especificação do Produto......50

Informação..... Tampa traseira

Acessórios

• Controlo Remoto
• Baterias AAA ou R03 × 2

Precauções de segurança

Para evitar ferimentos pessoais, ferimentos em terceiros ou danos materiais, por favor, respeite o seguinte: O funcionamento incorreto devido ao não cumprimento das instruções em baixo pode causar prejuízos ou danos, cuja gravidade é classificada em baixo:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classificadas com os seguintes símbolos:

Este símbolo indica uma ação PROIBIDA.

Estes símbolos indicam acções OBRIGATÓRIAS.

AVISO

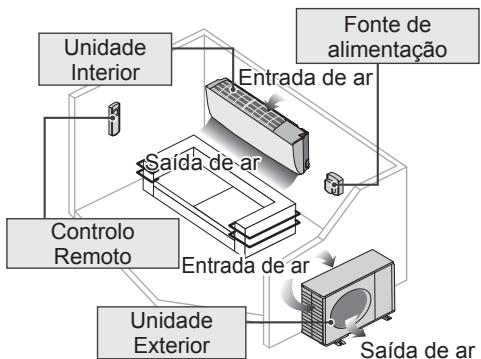

Unidade interior e unidade exterior

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, exceto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Por favor consulte o representante autorizado ou especialista para limpar as partes internas, reparar, instalar, remover e reinstalar a unidade. A instalação inadequada e manutenção pode provocar fuga, choque elétrico ou incêndio.

Confirme com o representante autorizado ou especialista sobre o uso de qualquer tipo de refrigerante específico.

Usar um refrigerante diferente do especificado pode causar danos no produto, explosões e ferimentos, etc.

Não instale a unidade numa ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente.

Não coloque os seus dedos ou outros objetos na unidade de ar condicionado interior ou exterior, as partes rotativas podem provocar ferimentos.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque elétrico.

Para evitar frio excessivo não se exponha diretamente ao ar frio durante um longo período de tempo.

Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.

Controlo remoto

Não deixe as crianças brincar com o controlo remoto para impedir que engulam acidentalmente as pilhas.

Fonte de alimentação

Não use um cabo modificado, cabo de articulação, extensão ou cabo indeterminado para evitar o sobreaquecimento e incêndio.

Para prevenir sobreaquecimento, fogo ou choque elétrico:

• Não compartilhe a mesma tomada eléctrica com outro equipamento.
• Não opere a unidade com as mãos molhadas.
• Não dobre o cabo de alimentação
• Não opere ou desligue a unidade introduzindo ou puxando o cabo de alimentação da tomada.

AVISO

Fonte de alimentação

Se o cabo fornecido estiver danificado, tem de ser substituído pelo fabricante, agente autorizado ou alguém igualmente qualificado de maneira a evitar riscos.

É fortemente recomendada a instalação do Disjuntor com fuga à terra (ELCB) ou um Dispositivo de Corrente Residual (RCD) para evitar choque elétrico ou incêndio.

Para prevenir sobreaquecimento, fogo ou choque elétrico:

• Introduza o cabo de alimentação corretamente.
• O pó da tomada deve ser limpo periodicamente com um pano seco.

Não utilize o produto se ocorrer alguma anomalia/falha e desligue o cabo de alimentação ou desligue o interruptor ou o disjuntor. (Risco de fumo/fogo/choque elétrico) Exemplos de anomalies/falhas

• Se ÉLCB dá problemas frequentemente.
• Se sentir o cheiro a queimado.
• Se ouvir barulho anormal ou vibração da unidade.
• Se sair água da unidade interior.
• Se o cabo de alimentação ou a tomada ficarem anormalmente quentes.
• Se não conseguir controlar a velocidade da ventoinha.
• Se a unidade deixar de funcionar imediatamente, ainda que ligada.
• Se a ventoinha não parar, ainda que desligada. Contacte o seu fornecedor local imediatamente para manutenção/reparação.

A substituição ou a instalação de tomadas deverá ser efectuada apenas por pessoal autorizado/qualificado. Os fios do cabo de alimentação são coloridos, de acordo com o seguinte código:

Cores de fios podem variar-se dependente do padrão de cores de fio de cada país.

Este equipamento deve ser ligado com fio de terra para prevenir choques elétricos ou incêndio.

Previna os choques elétricos desligando o fornecimento de energia e retirando a ficha da tomada:

• Antes da limpeza ou manutenção.
• Quando não estiver a ser usado por tempo prolongado ou
• Durante trovoadas anormalmente fortes.

CUIDADO

Unidade interior e unidade exterior

Não lave o aparelho interior com água, benzina, diluente ou pó de lavagem para evitar danos ou corrosão do aparelho.

Não utilize o aparelho para a preservação de determinados equipamentos, comida, animais, plantas, arte ou outros objetos. Isso poderá conduzir à deterioração de qualidades, etc.

Não utilize nenhum equipamento de combustível em frente da saída de fluxo de ar para evitar a propagação de fogo.

Para evitar ferimentos, etc., não exponha plantas ou animais domésticos diretamente à saída de ar.

Não toque na rebarba de alumínio afiada, as peças afiadas podem provocar lesões.

Não ligue (ON) a unidade interior quando encera o chão. Após encerar, areje a divisão adequadamente antes de colocar a unidade a funcionar.

Para prevenir danos na unidade não instalar a unidade em áreas com óleos e fumos.

Para evitar ferimentos não desmonte a unidade para limpeza.

Para evitar ferimentos, não suba para uma superfície instável quando estiver a limpar o aparelho.

Não coloque uma jarra ou um recipiente com água em cima do aparelho. A água pode entrar no aparelho e danificar o isolamento. Pode causar um choque elétrico.

Durante o funcionamento em modo COOL/DRY (FRIO/SECO) não deixe janelas ou portas abertas por longos períodos de tempo.

Evite fugas de água assegurando que o tubo de drenagem é:

• Devidamente colocado,
• Permanece livre de calhas e recipientes ou
• Não está imerso em água

Após uma utilização prolongada ou utilização de qualquer equipamento de combustível, ventile o espaço regularmente.

Após uma utilização prolongada, certifique-se que a instalação da cremalheira não se deteriorou para evitar que o aparelho caia.

Controlo remoto

Não utilize pilhas recarregáveis (Ni-Cd). Pode danificar o controlo remoto.

Para prevenir mau funcionamento ou danos do controlo remoto:

• Remova as pilhas se não for usar a unidade por um longo período de tempo.
• Introduza pilhas novas do mesmo tipo seguindo as indicações de polaridade indicadas.

Fonte de alimentação

Não desligue a ficha puxando o cabo para prevenir um choque elétrico.

Como usar

Ligar e desligar o aparelho

Configurar a temperatura

Seleccionar velocidade do ventilador (5 opções)

(Visor do controlo remoto)

- Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação.

Para desfrutar de um ambiente silencioso

- Esta programação fornece um abiente silecioso reduzindo o barulho da saída de ar.

Pressionar para recuperar a configuração predefinida do controlo remoto.

Não utilizado em operações normais.

Para ajustar a direcção do fluxo de ar horizontal

- Ajustável manualmente.

Botão automático OFF/ON (Desligar/Ligar)

Use quando o controlo remoto está fora do lugar ou avariado. Levante o painel frontal:

• Para usar o modo AUTO, pressione o botão uma vez.
• Para usar o modo COOL (FRIO), pressione mantendo o botão até ouvir 1 bip, depois solte o botão.
• Para usar o modo HEAT (QUENTE), pressione mantendo o botão até ouvir 1 bip, depois solte o botão. Pressione novamente até ouvir 2 bips e solte o botão.
• Pressione novamente o botão para desligar.

MODE

Para selecionar o modo de operação

Mode AUTOMÁTICO - Para sua conveniência

• Durante a seleção do modo de funcionamento o indicador de potência pisca.
• A unidade selecciona o modo de funcionamento de acordo com a temperatura do interior e com a temperatura do controlo remoto.

Mode de AQUECIMENTO - Para desfrutar de ar quente

- No modo de calor, a unidade pode demorar um pouco a aquecer.

Mode de ARREFECIMENTO - Para desfrutar de ar fresco

- Para reduzir o consumo energético durante o modo COOL (FRIO), use cortinas para filtra a luz solar e o calor exterior.

Mode SECO - Para desumidificar o ambiente

- A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave.

AIR SWING

Para ajustar a direcção do fluxo de ar vertical (5 opções)

(Visor do controlo remoto)

• Mantem o espaço ventilado.
• No modo COOL (FRIO), se é definido o AUTO, as grelhas oscilam automaticamente para cima e para baixo.
• No modo HEAT (CALOR), se estiver definido AUTO, a alavanca horizontal fixa-se numa posição predeterminada.
• Não ajuste as grelhas manualmente.

POWERFUL

Para alcançar a temperatura rapidamente

- Esta programação permite alcançar rapidamente a temperatura desejada.

NOTA: Os modos POWERFUL e QUIET não podem ser activados ao mesmo tempo.

Para ajustar o temporizador

• Para LIGAR o aparelho numa hora programada. Configure o temporizador enquanto o aparelho está DESLIGADO.
• Para DESLIGAR o aparelho numa hora programada. Configure o temporizador enquanto o aparelho está LIGADO.

① Pressione uma vez o temporizador selecionado.
②Pressione TIMER A várias vezes para configurar a hora desejada.
③Pressione uma vez para confirmar.

• Para LIGAR e depois DESLIGAR o aparelho numa hora programada. Configure os temporizadores enquanto o aparelho está DESLIGADO.
• Para DESLIGAR e depois LIGAR o aparelho numa hora programada. Configure os temporizadores enquanto o aparelho está LIGADO.

①Pressione duas vezes os temporizadores selecionados.
② Pressione TIMER A / TIMER B várias vezes para configurar a hora desejada.
③Pressione uma vez para confirmar.

• Pressione de novo o botão SETICANCEL para cancelar a operação do temporizador.
• O temporizador será também cancelado quando pressionar o botão OFF/ON ^® .
• O indicador do temporizador no aparelho interior irá acender durante o funcionamento do temporizador.
• Quando o indicador de temporizador estiver ligado, o aparelho pode ligar-se antes da hora predefinida de forma a ser alcançada a temperatura desejada a tempo.
• Se o temporizador é cancelado manualmente ou devido a uma falha de corrente, você pode restaurar o temporizador novamente, repetindo os passos acima (depos de reiniciação de poder).

Condição de funcionamento

Utilize este ar condicionado com o seguinte intervalo de temperatura

Temperatura (°C)		Interior		Exterior
		*DBT	*WBT	*DBT	*WBT
RESFRIAMENTO	Máxima	32	23	43	26
	Mínima	16	11	16	11
AQUECIMENTO	Máxima	30	-	24	18
	Mínima	16	-	-10	-6

DBT: Temperatura de bolbo Seco WBT: Temperatura de bolbo Húmido

ATENÇÃO: • Este modelo não pode funcionar durante 24 horas continuamente no modo de aquecimento a menos de -10 °C. Quando a temperatura exterior for inferior a -10 °C e usar este modelo fora das condições de cima, a unidade exterior pode congelar-se e parar o funcionamento para controlo de proteção.

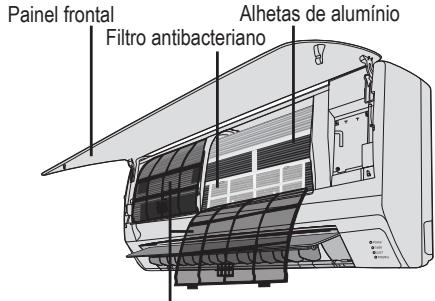

Instruções de limpeza

Para assegurar um ótimo desempenho do aparelho, a limpeza deve ser efectuada a intervalos regulares.

• Desligue o fornecimento elétrico e desligue a ficha da tomada antes de limpar.
• Não toque nas alhetas de alumínio, a parte afiada pode causar ferimentos.
• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40 °C.

Unidade interior

Filtro do ar

Unidade interior

Limpe cuidadosamente a unidade com um pano macio e seco.

Painel frontal

Lave-o com cuidado e seque-o.

Filtro do ar

Limpe os filtros regularmente

• Lave/passe os filtros suavemente por água para evitar a ocorrência de danos na superfície do filtro.
• Substitua os filtros danificados.

- Seque os filtros cuidadosamente à sombra, longe do fogo ou da luz solar directa.

Retire o filtro de ar

• Retire o filtro anti-bacteriano da grelha frontal e aspire o filtro sempre que necessário.
• Substitua o filtro a cada 10 anos ou substitua os filtros danificados.

Para uma inspecção sazonal após não utilização prolongada

• Verifique as pilhas do controlo remoto.
• Os orifícios de entrada e saída devem estar desobstruídos.
• Use a tecla Auto OFF/ON (Ligar/Desligar automático) para selecionar a operação de Arrefecimento/Aquecimento (COOL/HEAT). Após 15 minutos de funcionamento, é normal ter a seguinte diferença de temperatura entre as aberturas de ventilação de entrada e saída de ar:
  Arrefecimento: ≥ 8 °C Aquecimento: ≥ 14 °C

Para preparar a unidade para um período de inatividade prolongado

• Desligue o fornecimento elétrico e desligue a ficha da tomada.
• Remova as pilhas do controlo remoto.

Resolução de problemas

Os seguintes sintomas não indicam uma avaria do aparelho.

Sintoma	Causa
Sai névoa da unidade interior.	Efeito de condensação devido ao processo de arrefecimento.
Ouve-se o fluxo de água quando a unidade está a funcionar.	Fluxo do líquido de refrigeração no interior da unidade.
A sala tem um odor estranho.	Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário.
O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.	Isto ajuda a remover os odores do ambiente.
O funcionamento atrasa alguns minutos após o reinício.	O atraso é um mecanismo de proteção do compressor da unidade.
A unidade exterior produz água/vapor.	Existe condensação ou evaporação nos tubos.
A unidade funciona automaticamente quando a corrente é reposta depois da falha de corrente.	É a função de reiniciar automaticamente (Auto Restart) a unidade. Quando a corrente for reposta a operação vai ser automaticamente reiniciada no modo da operação e direção do fluxo de ar anteriores, pois a operação não está cancelada com o controlo remoto.
O ventilador interior pára ocasionalmente no modo de aquecimento.	Para evitar o efeito de arrefecimento acidental.
O indicador de alimentação pisca antes da unidade ser ligada.	Este é um passo preliminar para a operação, quando o temporizador ON estiver definido.
Som de quebra durante o funcionamento.	Mudanças de temperatura causam a expansão/contracção da unidade.

Verifique o seguintes antes de pedir assistência.

Sintoma	Verificar
O funcionamento no modo COOL/HEAT (FRIO/QUENTE) não está a funcionar eficazmente.	Configure a temperatura corretamente.Feche todas as portas e janelas.Limpe ou substitua os filtros.Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar.
Ruído durante o funcionamento.	Certifique-se de que a unidade foi instalada numa inclinação.Feche o painel dianteiro devidamente.
O controlo remoto não funciona.(O visor está escuro ou o sinal de transmissão está fraco.)	Introduza as pilhas devidamente.Substitua as pilhas gastas.
A unidade não funciona.	Verifique se o disjuntor disparou.Verifique se o temporizador foi configurado.
A unidade não recebe o sinal do controlo remoto.	Certifique-se que o receptor não está obstruído.Algumas luzes fluorescentes podem interferir com o transmissor de sinal. Consulte o revendedor autorizado.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE O FORNECIMENTO ELÉTRICO

E DESLIGUE A FICHA DA TOMADA e consulte depois um representante autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.
• Água/partículas estranhas entraram no controlo remoto.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desligamse frequentemente.
• O fio distribuidor de corrente aquece de forma anormal.
• Os interruptores ou botões não estão a funcionar devidamente.
• O indicador de temporizador pisca e a unidade não funciona.

O aparelho pára e o indicador do TEMPORIZADOR pisca.

Utilize o controlo remoto para obter o código de erro.

Бърз справочник

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias

Estes símbolos nos produtos, embalagens e documentos significam que os produtos eléctricos e electrónicos usados nao podem ser misturados com os resíduos urbanos. Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/ EC e 2006/66/EC.

A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos. Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido. De acordo com a legislacao nacional, podem ser aplicadas multas caso seja feita a eliminação incorrecta destes resíduos.

Para Uitlizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto.

Nota para os símbolos de baterias (dois exemplos de símbolos):

Este símbolo pode ser utilizado em conjugação com um símbolo químico.

Neste caso, terá de proceder em conformidade com o estabelecido na Directiva referente aos produtos químicos utilizados.

Български
