WH-UD12CE5A - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air-eau (climatiseur réversible)
Marque	PANASONIC
Modèle	WH-UD12CE5A
Catégorie	Climatiseur (pompe à chaleur)
Modes de fonctionnement	Chauffage, Refroidissement, Eau chaude sanitaire (réservoir), Chauffage + Réservoir, Refroidissement + Réservoir
Plage de température de sortie d'eau (chauffage)	25 °C - 55 °C
Plage de température de sortie d'eau (refroidissement)	5 °C - 20 °C
Plage de température ambiante extérieure (chauffage)	-20 °C - 35 °C
Plage de température ambiante extérieure (refroidissement)	16 °C - 43 °C
Alimentation	230 V / 50 Hz
Panneau de commande	Intégré avec écran LCD et touches (marche/arrêt, mode, réglage, minuterie, etc.)
Fonctions spéciales	Mode silencieux, Chauffage de secours, Minuterie (6 programmes/jour), Stérilisation du réservoir, Contrôleur thermique externe, Priorité solaire
Sécurité	Disjoncteur de courant résiduel (RCCB) intégré, protection contre les surchauffes, arrêt automatique en cas d'anomalie
Entretien	Nettoyage du filtre externe au moins une fois par an, inspection régulière par un revendeur agréé
Installation	Uniquement par un professionnel agréé ; unité intérieure pour installation intérieure
Compatibilité réservoir	Conçu pour réservoir Panasonic (non garanti avec d'autres marques)
Fonction de redémarrage automatique	Oui, après rétablissement du courant
Affichage	Température ambiante extérieure, température de sortie d'eau, horloge/minuterie, codes d'erreur
Dimensions (unité intérieure)	Non spécifié dans le manuel
Poids (unité intérieure)	Non spécifié dans le manuel

FOIRE AUX QUESTIONS - WH-UD12CE5A PANASONIC

Comment allumer l'unité ?

Appuyez sur la touche OFF/ON du panneau de commande. Le voyant de fonctionnement s'allume et les températures réelles de sortie d'eau et d'air extérieur apparaissent sur l'écran.

Comment régler la température de l'eau de chauffage ?

En mode de réglage (SETTING), appuyez sur SET pendant 5 secondes, utilisez les touches ▲ ou ▼ pour sélectionner le paramètre (ex: H20 Lo, H20 Hi), appuyez sur SELECT, réglez la température souhaitée avec ▲ ou ▼, puis confirmez avec SET.

Que faire si l'unité ne chauffe pas efficacement ?

Vérifiez que la température de consigne est correcte, que les vannes du panneau chauffant sont ouvertes, et qu'aucune obstruction ne bloque les évents d'admission et de sortie de l'unité extérieure. Si la température extérieure est très basse, la capacité peut diminuer.

Comment utiliser la minuterie ?

Appuyez sur TIMER, puis utilisez ▲ ou ▼ pour sélectionner le jour. Appuyez sur SELECT pour choisir le programme (1 à 6). Réglez l'heure de démarrage (ON) ou d'arrêt (OFF) avec ▲ ou ▼, puis confirmez avec SET. Jusqu'à 6 programmes par jour.

Que signifient les voyants sur le panneau de commande ?

Les voyants indiquent l'état des modes : HEAT (chauffage), COOL (refroidissement), TANK (réservoir), QUIET (silencieux), HEATER (chauffage de secours), FORCE (chauffage forcé), etc. Le voyant SETTING s'allume en mode réglage, STATUS en mode contrôle d'état.

Comment nettoyer le filtre externe ?

Coupez l'alimentation avant le nettoyage. Nettoyez le filtre au moins une fois par an. Utilisez un chiffon doux et sec ; n'utilisez pas de benzène, diluant, poudre à récurer, ou eau à plus de 40 °C. En cas de colmatage, contactez un revendeur agréé.

Que faire si un code d'erreur apparaît sur l'écran ?

Notez le code d'erreur et contactez immédiatement votre revendeur agréé pour l'entretien/réparation. Ne tentez pas de réparer l'appareil vous-même. Le voyant de fonctionnement clignotera et un code s'affiche sur le panneau.

Comment activer la stérilisation du réservoir ?

En mode de réglage spécial, naviguez jusqu'à la fonction Strl (stérilisation), réglez sur OUI, puis définissez le jour, l'heure, la température (40 °C - 75 °C) et la durée (5 min - 1 h) selon vos besoins.

Puis-je installer l'unité moi-même ?

Non, l'installation doit être réalisée par un revendeur agréé ou un spécialiste. Une installation incorrecte peut entraîner des fuites, un choc électrique ou un incendie. L'unité intérieure est conçue uniquement pour une installation en intérieur.

Comment économiser de l'énergie avec cet appareil ?

Utilisez la minuterie pour programmer le fonctionnement selon vos besoins, activez le mode silencieux (QUIET) pour réduire la consommation, et assurez-vous que les évents de l'unité extérieure ne sont pas obstrués. Une température de consigne modérée permet également des économies.

MODE D'EMPLOI WH-UD12CE5A PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure. Avant de faire fonctionner l'unité, assurez-vous que l'installation a été correctement réalisée par un revendeur agréé et dans le strict respect des consignes d'installation fournies.

ESPAGNOL

22 \~ 31

Nous vous remercions d'avoir porté votre choix sur un produit Panasonic

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

12\~13

PANNEAU DE COMMANDE

14\~18

UNITÉ INTÉRIEURE

19

DÉPANNAGE

20

INFORMATIONS

21

REMARQUE

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent présenter des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifié sans préavis à des fins d'amélioration.

CONDITION D'UTILISATION

Température de sortie d'eau (°C)		Unité intérieure
CHAUFFAGE	Max.	55
	Min.	25
REFROIDISSEMENT	Max.	20
	Min.	5

Température ambiante (°C)		Unité extérieure
CHAUFFAGE	Max.	35
	Min.	-20
REFROIDISSEMENT	Max.	43
	Min.	16

ATTENTION : Si la température extérieure sort de la plage de températures ci-dessus, la capacité thermique chutera de façon importante et il se peut que l'unité extérieure s'arrête pour le contrôle de protection.

CONSIGNES DE SÉCURITÉ

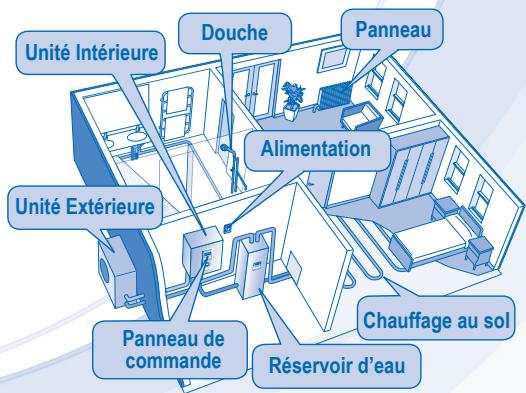

• La pompe à chaleur air-eau de Panasonic est un système split composé d'une unité intérieure et d'une unité extérieure. Ce système est conçu pour être combiné avec un réservoir Panasonic. Si un réservoir d'une autre marque que Panasonic est utilisé avec le système de pompe à chaleur air-eau, Panasonic ne peut garantir ni le bon fonctionnement ni la fiabilité du système.
• Ce manuel décrit comment utiliser le système de pompe à chaleur entre les unités intérieure et extérieure seulement.
• Pour le fonctionnement d'autres systèmes tels que le réservoir d'eau, le radiateur, le contrôleur thermique externe et le chauffage au sol, référez-vous aux modes d'emploi de leurs fabricants respectifs.

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous.

Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après :

AVERTISSEMENT

Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d'après les symboles suivants :

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

AVERTISSEMENT

UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE

	Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l'appareil et les garde sous surveillance. Les enfants doivent être supervisés afin qu'ils ne jouent pas avec l'appareil.
	Veuillez consulter un revendeur agréé ou un spécialiste pour la réparation, l'installation, le retrait ou le déménagement de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.
	N'installez pas l'appareil dans une atmosphère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.
	Ne jamais insérer vos doigts ou des objets dans les unités extérieure ou intérieure, les parties tournantes peuvent causer des blessures.
	Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.
	N'essayez pas de réparer l'appareil vous-même. Vous pourriez vous blesser en cas de mauvaise manipulation.
	N'installez pas l'unité intérieure à l'extérieur. Elle est uniquement conçue pour une installation en intérieur.

! AVERTISSEMENT
ALIMENTATION
	N'utilisez pas de cordon modifié, de raccords, de rallonge ou de cordon non spécifié afin d'éviter une surchauffe et un incendie.
	Ne partagez pas la même prise d'alimentation qu'un autre équipement afin d'éviter une surchauffe et un incendie.
	N'utilisez pas l'appareil pas avec les mains mouillées afin d'éviter un choc électrique.
	Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes afin d'éviter tout risque.
	Cette unité est équipée d'un disjoncteur de courant résiduel (RCCB). Il est fortement conseillé de faire contrôler le fonctionnement du RCCB après l'installation et périodiquement après l'entretien ou la maintenance par un revendeur agréé afin de garantir son bon fonctionnement. Sinon, il y a risque de choc électrique ou d'incendie en cas de dysfonctionnement.
	Il est fortement conseillé d'installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) afin d'éviter un choc électrique ou un incendie.
	Il est conseillé de porter des gants pendant la maintenance ou l'entretien afin d'éviter tout risque.
	Cet équipement doit être raccordé à la terre afin d'éviter un choc électrique ou un incendie.
	Prévenez les chocs électriques coupant l'alimentation: - Avant le nettoyage ou l'entretien. - En cas de non-utilisation prolongée. - En cas d'activité orageuse anormalement forte.
	Cet appareil convient à de multiples usages. Tous les circuits d'alimentation électrique doivent être coupés avant toute intervention sur les bornes de l'unité intérieure, afin d'éviter tout choc électrique, brûlure ou blessure mortelle.

	Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la fiche d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur.(Risque de fumée/feu/choc électrique)
Exemples d’anomalie ou défaillance	L’RCCB s’arrête de lui-même.Une odeur de brûlé, un bruit anormal, ou des vibrations sonores sont observés durant le fonctionnement de l’unité.L’eau chaude continue à sortir de l’unité.
Contacter immédiatement votre revendeur local pour l’entretien/réparation.

ATTENTION
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
	Ne nettoyez pas l’unité intérieure avec de l’eau, du benzène, du solvant ou de la poudre à récurer.
	N’installez pas l’unité à proximité d’un équipement combustible ou dans une salle de bains. Sinon, il y a risque de choc électrique ou d’incendie.
	Ne touchez pas le tuyau d’évacuation d’eau de l’unité intérieure pendant le fonctionnement.
	Ne posez rien sur ou sous l’unité.
	Ne vous asseyez pas et ne montez pas sur l’unité, vous risquez de tomber accidentellement.
	Ne touchez pas l’ailette pointue d’aluminium, les parties pointues peuvent causer des dommages.
	Assurez-vous que le tuyau de vidange est correctement raccordé. Sinon, une fuite peut se produire.
	Vérifiez régulièrement le rack d’installation pour vous assurer qu’il n’est pas endommagé. Après de longues périodes d’utilisation, la solidité du rack d’installation peut être amoindrie.
PANNEAU DE COMMANDE
	Ne laissez pas le panneau de commande prendre l’humidité. Sinon, il y a risque de choc électrique ou d’incendie.
	N’appuyez pas sur les touches du panneau de commande à l’aide d’objets durs et pointus. Vous pourriez endommager l’unité.
	Ne nettoyez pas le panneau de commande avec de l’eau, du benzène, du diluant ou de la poudre à récurer.
	N’inspectez pas et n’entretenez pas le panneau de commande vous-même. Consultez un revendeur agréé. Sinon, vous pourriez vous blesser en cas de mauvaise manipulation.

PANNEAU DE COMMANDE

• Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à votre unité.
• Consultez votre revendeur agréé le plus proche pour en savoir plus.
• En fonctionnement normal, les touches RESET, FORCE et PUMPDW sont inactives.

1 Touche de marche/arrêt (OFF/ON) 2 DEL de fonctionnement 3 Touche de mode de fonctionnement 4 Touche de fonctionnement silencieux 5 Touche de fonctionnement du chauffage de secours de l'unité intérieure 6 Touches de mode de réglage du système 7 Touche de groupe de réglage de la minuterie 8 Touche de mode de chauffage forcé 9 Touche de mode d'évacuation du système 10 Touches de mode de contrôle de l'état du système 11 Voyant de MARCHE/ARRÊT du mode chauffage 12 Voyant OFF/ON (MARCHE/ARRÊT) du mode refroidissement 13 Voyant de MARCHE/ARRÊT du mode réservoir

14 Voyant de MARCHE/ARRÊT du mode silencieux 15 Voyant de MARCHE/ARRÊT de la demande de chauffage de secours 16 Voyant de MARCHE/ARRÊT de la demande de chauffage forcé 17 Voyant de MARCHE/ARRÊT de fonctionnement effectif du chauffage de secours 18 Voyant de MARCHE/ARRÊT de fonctionnement effectif du chauffage de démarrage 19 Voyant de MARCHE/ARRÊT du mode de réglage du système 20 Voyant de MARCHE/ARRÊT du mode de contrôle de l'état du système 21 Voyant de MARCHE/ARRÊT du mode de pumpdown du système 22 Affichage du réglage Horloge/Minuterie 23 Affichage à distance 24 Affichage de la température ambiante extérieure 25 Affichage de la température de sortie d'eau 26 Affichage solaire 27 Touche de réinitialisation d'erreur

PRÉPARATION DU PANNEAU DE COMMANDE

Réglage du jour et de l'heure

1. Appuyez sur CLOCK
2. Appuyez sur ▲ ou ▼ pour régler le jour.
3. Appuyez sur SET pour confirmer.
4. Répétez les étapes 2 et 3 pour régler l'heure.

Remarques :

• Le jour et l'heure doivent être réglés :
• Au premier démarrage de l'unité.
• Au redémarrage de l'unité après une longue période d'arrêt.
• L'heure réglée sera l'heure standard pour toutes les opérations de la minuterie.

CONFIGURATION DES FONCTIONS SPÉCIALES

• Après l'installation initiale, vous pouvez ajuster les réglages manuellement. Le réglage initial reste actif jusqu'à sa modification par l'utilisateur.
• Le panneau de contrôle peut être utilisé pour plusieurs installations. Il est possible que certaines fonctions ne soient pas applicables à votre unité.
• Assurez-vous que le voyant LED de fonctionnement est éteint (OFF) avant de réaliser le réglage.

SÉLECTIONNEZ LES FONCTIONS ET RÉGLEZ LE MINUTEUR À VOTRE CONVENANCE

1. Appuyez simultanément sur SET et CHECK pendant 5 secondes pour entrer en mode de réglage spécial. Le voyant « RÉGLAGE » et « ÉTAT » est ACTIVÉ.
2. Appuyez sur ⬆ ou ⬇ pour naviguer entre les fonctions.
3. Appuyez sur SELECT pour entrer dans la fonction.
4. Appuyez sur ⬆ ou ⬇ pour activer la fonction OUI ou désactiver la fonction NON, ou réglez la date et l'heure de votre choix.
5. Appuyez sur SET pour confirmer.

Fonction *	Mode de fonctionnement/Fonctionnement actuel	Description
con	ro oï	Contrôleur thermique externe (OUI / NON)Pour définir une connexion avec le contrôleur thermique externe.
con	TANK	Connexion du réservoir (OUI / NON)Pour définir une connexion avec le réservoir.
Pry	SOLAR	Priorité solaire (OUI / NON)Pour choisir l'utilisation du solaire pour chauffer le réservoir d'eau.
Pry	HEAT	Priorité chauffage (OUI / NON)Pour choisir la pompe à chaleur uniquement pour le côté chauffage en mode CHAUFFAGE + RESERVOIR.
int	HEAT	Réglage de l'intervalle de chauffe du chauffagePour régler le minuteur du chauffage en mode CHAUFFAGE + RÉSERVOIR (0,5 heure ~ 10 heures).
int	TANK	Réglage de l'intervalle de chauffe du réservoirPour régler le minuteur du réservoir en mode CHAUFFAGE + RÉSERVOIR (5 minute ~ 1 heure 35 minutes).
dly	BOOSTER	Réglage de l'heure de retard du chauffage de démarragePour régler la minuterie de retard du chauffage de démarrage en position de marche (ON) si la température du réservoir n'est pas atteinte (20 minutes ~ 1 heure 35 minutes).
Fun	Strl	Stérilisation (OUI / NON)Pour régler la stérilisation, si nécessaire.
Str		Définition du jour et de l'heure de la stérilisationPour régler le minuteur pour la stérilisation(une fois par semaine seulement).
bo	Strl	Réglage de la température de stérilisationPour régler la température pour la fonction de stérilisation (40°C ~ 75°C).
oPr	Str	Temps continu de stérilisationPour régler le minuteur de façon à maintenir la température de chauffage afin de terminer la fonction de stérilisation (5 minutes ~ 1 heure).

POUR METTRE L'APPAREIL SOUS/HORS TENSION

- Lorsque l'unité est en marche (ON), le voyant LED de fonctionnement est éclairé et les températures réelles de sortie d'eau et d'air extérieur apparaissent sur l'afficheur du panneau de commande.

POUR SÉLECTIONNER UN MODE DE FONCTIONNEMENT

• MODE CHAUFFAGE

• Pour ACTIVER ou DÉSACTIVER le mode de chauffage de panneau / au sol.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage à l'unité intérieure.

• MODE CHAUFFAGE + RÉSERVOIR

• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire et à l'unité intérieure.
• Cette opération n'est pas utilisée si le réservoir d'eau sanitaire n'est pas installé.

• MODE RÉSERVOIR

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du réservoir sanitaire.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire.

• MODE DE REFROIDISSEMENT

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du panneau.
• Dans ce mode, l'unité extérieure fournit la capacité de refroidissement à l'unité intérieure.

• MODE REFROIDISSEMENT + RÉSERVOIR

• Dans ce mode, l'unité extérieure fournira la capacité de refroidissement à l'unité intérieure.
• L'unité intérieure contrôlera la chaleur d'appoint dans le réservoir sanitaire.

POUR UN ENVIRONNEMENT SILENCIEUX

- Cette opération réduit le bruit de l'unité extérieure. Dans cette condition, cela peut provoquer une baisse de la capacité de chauffage/refroidissement.

OPÉRATION DE CHAUFFAGE DE SECOURS

• Le chauffage de secours fournit une capacité de chauffage supplémentaire en cas de température extérieure très basse et ne peut être utilisé que lorsque l'unité intérieure est en mode chauffage.
• Le chauffage de secours est automatiquement ACTIVÉ lorsque les conditions de réglage sont remplies.
• Pour annuler manuellement l'opération de chauffage, appuyez à nouveau sur la touche correspondante.

MODE DE CONTRÔLE DE L'ÉTAT DU SYSTÈME

1. Appuyez sur CHECK pendant 5 secondes pour entrer en mode de statut (STATUS).
2. Appuyez sur ▲ ou ▼ pour vérifier la température de l'eau d'entrée, la température du réservoir, la fréquence de fonctionnement du compresseur ou l'historique d'erreurs.

CANCEL - Appuyez sur pour sortir du mode de STATUT. - Une fois le mode de statut (STATUS) activé, le voyant « STATUS » s'allume. - Le mode de statut (STATUS) ne peut pas être activé lorsque le voyant « SETTING » est allumé.

FONCTIONNEMENT AVANCÉ

• Il est vivement recommandé de contacter le revendeur agréé le plus proche pour changer la plage de température de l'eau.
• Il est possible d'utiliser le panneau de commande pour régler la plage de température de sortie d'eau et de température d'air extérieur.

MODE DE RÉGLAGE DU SYSTÈME

Mode de fonctionnement Affichage de la température

Paramètre * Indicateur de réglage (SETTING)

1. Appuyez sur 📋 pendant 5 secondes pour entrer en mode de réglage (SETTING). Le voyant « SETTING » s'allume.
2. Appuyez sur ⬆ ou sur ⬇ pour choisir un paramètre.
3. Après avoir sélectionné le paramètre désiré, appuyez sur SELECT pour entrer le paramètre.
4. Appuyez sur ⬆ ou sur ⬇ pour définir la température désirée.
5. Appuyez à nouveau sur SET pour confirmer le réglage.

- Répétez les étapes 2 à 5 pour définir les autres paramètres.

Mode de fonctionnement Paramètre* Description

HEAT	out Lo	Température de l'air extérieur définie pour une température de sortie d'eau basse (-15°C ~ 15°C).
HEAT	out Hi	Température de l'air extérieur définie pour une température de sortie d'eau élevée (-15°C ~ 15°C).
HEAT	H20 Lo	Température de sortie d'eau définie pour une température de l'air extérieur basse (25°C ~ 55°C).
HEAT	H20 Hi	Température de sortie d'eau définie pour une température de l'air extérieur élevée (25°C ~ 55°C).
HEAT	OFF	Température définie pour l'arrêt (OFF) de l'opération de chauffage (5°C ~ 35°C).
HEATER	out on	Température de l'air extérieur définie pour le démarrage (ON) de l'opération de chauffage (-15°C ~ 20°C).
COOL	SET	Température de réglage de l'eau en mode refroidissement (5°C~20°C)
TANK	SET	Température du réservoir sanitaire définie (40°C ~ 75°C).

RÉGLAGE DU RELAIS THERMIQUE DE LA TEMPÉRATURE DE L'EAU

1. Appuyez sur SET dans les 5 secondes.

- Répétez les étapes 3 à 5 pour régler la température de relais souhaitée (-5°C à 5°C).

Remarques :

• Appuyez sur ou attendez 30 secondes pour quitter le mode de réglage (SETTING).
• La température de réglage est mémorisée dans le système sur confirmation.
• Le mode « SETTING » ne peut pas être activé lorsque les voyants « PUMPDW » et « STATUS » sont allumés.

Affichage de la minuterie

Fonction Étape

Entrer en mode de minuterie

Régler le jour et l'heure

Appuyez sur

1. Appuyez sur ⬆ ou ⬇ pour sélectionner le jour de votre choix.
2. Appuyez sur SELECT pour confirmer.
3. "1" clignotera, appuyez sur pour régler le programme 1.
4. Appuyez sur pour sélectionner la minuterie de DÉMARRAGE ou d'ARRÊT.
5. Appuyez sur Ⓐ ou ⏻ pour sélectionner l'heure de votre choix.

Si vous souhaitez régler le minuteur en même temps que d'autres opérations, appuyez sur 📄 et 🔒.

1. Appuyez sur SET pour confirmer le programme 1. Le jour sélectionné sera mis en évidence avec ▼.
2. Après 2 secondes, l'affichage se déplacera au programme suivant.
3. Répétez les étapes 4 à 7 pour régler les programmes 2 à 6.
4. Au cours de la configuration de la minuterie, si aucune touche n'est pressée dans les 30 secondes ou si la touche SET est pressée, le réglage à ce moment-là est confirmé et la configuration de la minuterie est terminée.

Ajouter/modifier une minuterie

Répétez les étapes ci-dessus.

Désactiver la minuterie

Appuyez sur TIMER, puis appuyez sur CANCEL.

Activer la minuterie

Appuyez sur TIMER, puis appuyez sur SET.

Vérifier la minuterie

1. Appuyez sur TIMER
2. Appuyez sur ⬆ ou ⬇ jusqu'à ce que votre jour souhaité s'affiche, appuyez sur ⬆ pour confirmer votre sélection.
3. Appuyez sur ▲ ou ▼ pour vérifier les programmes réglés.
4. Appuyez sur TIMER
5. Appuyez sur ⬆ ou ⬇ jusqu'à ce que votre jour souhaité s'affiche.
6. Appuyez sur SELECT pour entrer dans le réglage des programmes.
7. Appuyez sur ⬆ ou ⬇ jusqu'à ce que votre programme souhaité s'affiche.
8. Appuyez sur CANCEL pour annuler le programme.

Remarques :

• Vous pouvez régler la minuterie pour chaque jour de la semaine (du lundi au dimanche), avec 6 programmes par jour.
• Lorsque l'appareil est allumé par la minuterie (TIMER), il utilisera la température déjà réglée pour contrôler la température ambiante de la pièce.
• Le même programme de minuterie ne peut pas être réglé dans la même journée.
• Vous pouvez également sélectionner des groupes de jours avec le même réglage de minuterie.
• Favorise les économies d'énergie en vous permettant de régler jusqu'à 6 programmes tous les jours.

ATTENTION

- Coupez l'alimentation avant le nettoyage.

CONSIGNES POUR LE NETTOYAGE

• N'utilisez pas de benzène, de diluant ou de poudre à récurer. - Utilisez uniquement du savon (≈ pH7) ou un détergent ménager neutre. - N'utilisez pas d'eau dont la température est supérieure à 40°C.

CONSEIL

- Pour garantir une performance optimale de l'unité, un nettoyage d'entretien doit être effectué à intervalles réguliers. Veuillez consulter un revendeur agréé.

• Ne faites pas subir de pression ou de coups au couvercle en verre avec des objets durs et pointus. Cela pourrait endommager l'unité.

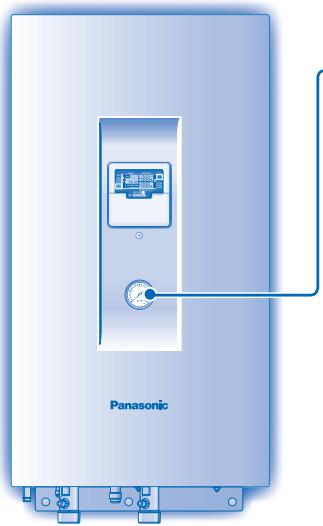

• Assurez-vous que la pression de l'eau est située entre 0,05 et 0,2 MPa.
• Si la pression de l'eau sort de la plage ci-dessus, veuillez consulter votre revendeur agréé.

UNITÉ ET PANNEAU DE COMMANDE INTÉRIEURS

• N'éclaboussez pas d'eau directement. - Essuyez délicatement l'unité avec un chiffon doux et sec.

FILTRE EXTERNE

- Nettoyez le filtre externe au moins une fois par an. Ne pas le faire pourrait résulter en un colmatage du filtre et par conséquence une panne du système. Veuillez consulter un revendeur agréé.

UNITÉ EXTÉRIEURE

• N'obstruez pas les évents d'admission et de sortie d'air sous peine de provoquer une baisse des performances ou une panne. Retirez les obstacles pour garantir la ventilation.
• En hiver, nettoyez et retirez la neige à proximité de l'unité extérieure de façon à ce qu'elle n'obstrue pas les évents d'admission et de sortie d'air.

INSPECTION

• Afin de garantir une performance optimale de l'appareil, des inspections saisonnières de l'appareil, du filtre externe et du câblage sur site doivent être effectuées à intervalles réguliers. Cet entretien doit être effectué par le revendeur agréé.
• Dégagez toute obstruction des évents d'admission et de sortie d'air de l'unité extérieure.

PRÉPARATION EN CAS D'INUTILISATION PROLONGÉE

- Déconnectez la source d'alimentation.

PIÈCES NON SUSCEPTIBLES D'ÊTRE RÉPARÉES PAR VOS SOINS

DÉBRANCHEZ L'ALIMENTATION ÉLECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes :

• Bruits anormaux pendant la mise en service.
• Pénétration d'eau/corps étrangers à l'intérieur du panneau de commande.
• Fuite d'eau de l'unité intérieure.
• Désactivation fréquente du disjoncteur.
• Le cordon d'alimentation est inhabituellement chaud.

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE	CAUSE
Bruit d'écoulement pendant le fonctionnement.	Fluide frigorigène à l'intérieur de l'appareil.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieure dégage de la vapeur ou de l'eau.	De l'eau se condense ou s'évapore dans les tuyaux.
En mode de chauffage, l'unité extérieure émet de la vapeur.	Cela est dû à l'opération de dégivrage sur l'échangeur thermique.
L'unité extérieure ne fonctionne pas.	Lorsque la température extérieure sort de la plage des conditions de fonctionnement, le système de pompe à chaleur entre en contrôle de protection.
Le système de la pompe à chaleur air à eau s'éteint.	Si la température d'entrée de l'eau de l'unité intérieure est inférieure à 20°C. Le réchauffeur de réserve s'allume pour chauffeur l'eau.
Le système a du mal à chauffer.	Si le chauffage fourni par l'unité intérieure est doublé d'un chauffage au sol ou d'un radiateur, il se peut que la température de l'eau chaude baisse et affaiblisse l'action calorifique du chauffage au sol ou du radiateur.Lorsque la température extérieure est faible, il peut être difficile de chauffer.Vérifier qu'aucun bloc de neige n'obstrue l'évacuation ou l'admission de l'unité extérieure.Si la température de sortie d'eau est faible, il peut être difficile d'obtenir de la chaleur.
Le système ne peut pas chauffer instantanément.	De par la nature du système de pompe à chaleur, la chauffe de l'eau peut prendre un certain temps si l'unité est démarrée à froid.
Le fonctionnement démarre après le rétablissement du courant.	L'unité fonctionne avec la fonction de redémarrage automatique.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE	VÉRIFICATION
La fonction chauffage/refroidissement ne fonctionne pas efficacement.	Réglez la température correctement.La vanne du panneau chauffant/refroidisseur est-elle fermée ?Dégagez toute obstruction des évents d’admission et de sortie d’air de l’unité extérieure.
L’appareil fait du bruit lorsqu’il fonctionne.	Vérifiez si l’unité n’a pas été installée en inclinaison ou si le capot n’est pas mal fermé.
L’appareil ne fonctionne pas.	Vérifiez si le coupe-circuit est déclenché.
La DEL de fonctionnement n’est pas allumée ou l’écran du panneau de commande est vide.	Il se peut que l’alimentation soit coupée ou qu’il y ait une panne de courant.

La DEL de fonctionnement clignote et un code d'erreur apparaît sur l'écran du panneau de commande.

TIMER
1	2	3	4	5	6
MON	TUE	WEDTHU	FRI	SAT	SUN
ON	←	88	·	88
OFF	←

Touche de mode de chauffage forcé

FORCE

En cas de panne du système de pompe à chaleur air-eau, le chauffage de secours peut être utilisé pour chauffer l'eau de chauffage. Appuyez sur FORCE pour enclencher le chauffage de secours.Appuyez sur OFF/ON pour arrêter l'opération de chauffage forcé.En mode de chauffage forcé, toutes les opérations ne sont pas autorisées.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.
