FY01KZDY2B - Ventilateur d'échange de chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'échange de chaleur
Marque	Panasonic
Modèle	FY-01KZDY2B
Dimensions (L × P × H)	1322 × 1134 × 388 mm
Poids	83 kg
Alimentation	220-240 V ~ 50 Hz
Mode de ventilation	Échange de chaleur / Ventilation normale
Vitesses	Très élevé, Élevé, Bas
Volume d'air max. (échange de chaleur)	1000 m³/h
Pression statique max. (échange de chaleur)	110 Pa
Bruit sonore (très élevé, échange de chaleur)	40 dB
Efficacité de l'échange de température (très élevé)	75 %
Consommation électrique (très élevé, échange de chaleur)	519 W
Fonctions principales	Échange de chaleur, économie d'énergie, équilibrage de l'humidité, ventilation stable, amortissement sonore
Entretien et nettoyage	Nettoyer régulièrement les filtres et l'unité d'échange de chaleur selon le manuel. Ne pas laver à l'eau.
Sécurité	Ne pas insérer d'objets dans les ouvertures. Arrêter en cas d'anomalie. Utiliser un cadre. Ne pas utiliser avec des combustibles.
Pièces détachées et réparabilité	Filtres et unité d'échange de chaleur remplaçables. Contacter le revendeur pour les réparations.
Informations générales	Conçu pour bureaux, salles de conférence. Installation par un professionnel. Manuel d'utilisation et d'installation fournis.

FOIRE AUX QUESTIONS - FY01KZDY2B PANASONIC

Quels sont les modes de ventilation disponibles sur le Panasonic FY-01KZDY2B ?

L'appareil propose deux modes : ventilation avec échange de chaleur (récupération thermique) et ventilation normale (sans échange).

Comment régler la vitesse de ventilation ?

Utilisez l'interrupteur de flux d'air pour choisir entre les vitesses Élevé, Bas et Très élevé (selon le modèle).

Quel est le niveau sonore de ce ventilateur ?

Le bruit varie selon la vitesse : en mode échange de chaleur, il est de 40 dB en vitesse très élevée, 37,5 dB en élevée et 30 dB en basse.

Comment entretenir le ventilateur d'échange de chaleur ?

Nettoyez régulièrement les filtres et l'unité d'échange de chaleur selon les instructions du manuel. Ne lavez jamais l'appareil à l'eau et ne touchez pas les interrupteurs avec des mains mouillées.

Puis-je installer ce ventilateur dans une salle de bain ?

Non, l'appareil ne doit pas être installé dans des lieux à humidité élevée comme les salles de bains, car cela pourrait entraîner une panne ou une électrocution.

Que faire en cas de dysfonctionnement (odeur de brûlé, bruit anormal) ?

Arrêtez immédiatement l'appareil et mettez le disjoncteur hors tension. Contactez votre revendeur ou un professionnel qualifié pour la réparation.

Le ventilateur peut-il être utilisé avec un chauffage à gaz ou à mazout ?

Non, il ne doit pas être utilisé comme circulateur d'air pour des appareils de chauffage à combustible. Utilisez un autre type de ventilation dans ce cas.

Quelle est l'efficacité de l'échange de température ?

L'efficacité atteint 75 % en vitesse très élevée et élevée, et 79 % en vitesse basse (mode échange de chaleur).

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions sont : Largeur 1322 mm, Profondeur 1134 mm, Hauteur 388 mm.

Où puis-je trouver les pièces de rechange comme les filtres ?

Les pièces détachées (filtres, unité d'échange de chaleur) sont disponibles auprès de votre revendeur Panasonic ou d'un installateur agréé. Consultez le manuel pour les références.

MODE D'EMPLOI FY01KZDY2B PANASONIC

Le manuel d'installation est joint séparément.

Ventilateurs d'échange de chaleur Panasonic Manuel l'utilisateur

Nos you remercions d'avoir acheté notre “ Ventilateur d'échange de chaleur ”

Nous souhaitons que vous lisiez ce manuel de l'utilisateur attentivement afin d'utiliser l'appareil correctement.

Après l'avoir lu, conservez-le à portée de la main afin de pouvoir le litre au besoin.

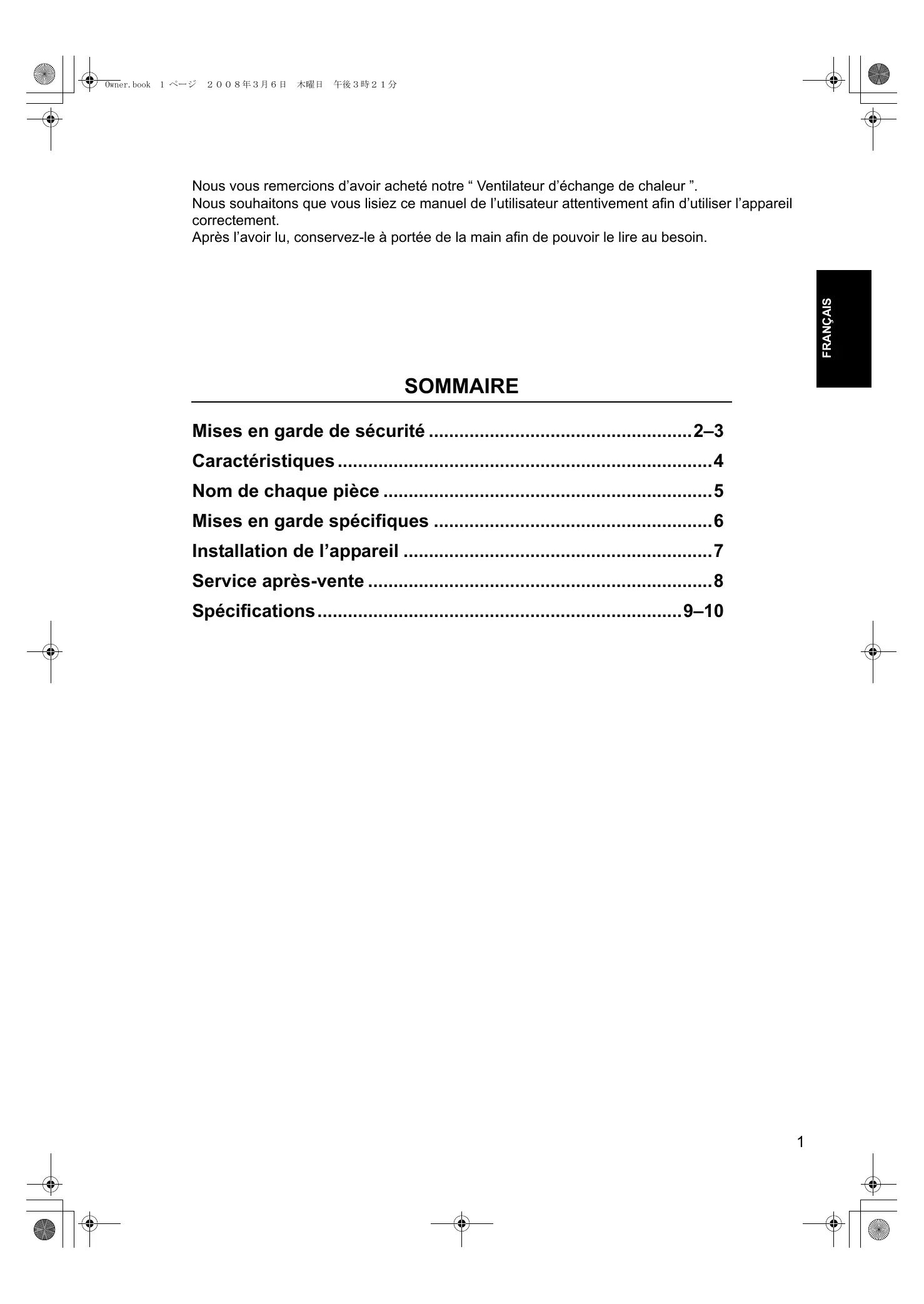

SOMMAIRE

Mises en garde de sécurité 2-3

Caracteristiques 4

Nom de chaque piece 5

Mises en garde spécifiques 6

Service après-vente 8

Specifications 9-10

Cet apparéil ne doit pas être utilisé par des personnes (enfants inclus) souffrant de capacités physiques, sensorielles ou mentales réduites ou ne disposant pas de l'expérience et des connaissances nécessaires, à moins qu'elles soient sous la surveillance d'une personne responsable de leur sécurité ou aient reçu de cette personne des instructions concernant l'utilisation de cet apparéil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne s'amusent pas avec l'appareil.

Nous décrivons ci-dessous la manière dont nous attirons votre attention sur les dangers qui puissant affecter la sécurité des utilisateurs ou entraîner des dommages matériels.

Pour que les explications soient claires, nous avons répertorié ci-dessous le niveau de danger ou de risque matériel encouru par une mauvaise utilisation du matériel découulant du non-respect des consignes.

DANGERREUX	La colonne qui porte ce symbole comporte des avertissements sur des “ dangers imminents de mort ou de lésion sérieuse”.
AVERTISSEMENT	La colonne qui porte ce symbole comporte des avertissements sur des “ dangers potentiels de mort ou de lésion sérieuse”.
ATTENTION	La colonne qui porte ce symbole comporte des mises en garde sur des “ risques de perte ou d'endommagement matériel seulement”.

Pour en faciliter la comprhension, les symboles visuels suivants sont utilisés pour catégoriser le type de risque. (Les symboles ci-dessous sont des exemples).

Ce symbole signifie “ Interdit ”.

Celui-ci signifie “ Exécutionforcée ”.

Précautions d'emploi

DANGERREUX	AVERTISSEMENT
Ne pas utiliser que comme circulator d'air pour des apparciels de chauffage de type ouvert. Interdit Si vous utiliser à domicile des poèmes à gaz ou à mazout, un matériel différent de circulation d'air doit être utilisé.	N'insérez pas vos doigs ni de bâtonnet dans l'entrée d'air ou dans la sortie. Un ventilateur à tpm élevé risque de vous blesser. La modification du système est strictement interdite. Démontage interdit Si le système a besoin d'être réparé, consultez votre concessionnaire.	Si des fuites de gaz combustibles provenant d'autres apparciels ont lieu, aéréz la pièce en ouvrant les fenêtres. Si vous tentiez de faire fonctionner l'appareil dans une telle situation, des étincelles aux points de contact risqueraient de causeer une Explosion. Afin d'empêcher aux oiseaux ou autre élément externe de déranger le fonctionnement de l'appareil, il est suggéré de recouvrir l'entrée d'air extérieur d'un filt ou de toute autre protection similaire. Enlevez les nids ou autres éléments qui puissant:gérer le fonctionnement. Cela pourrait créé un manque d'oxygène dans la pièce. Si le cordon d'alimentation est endommagé, il doit être remplaceé par le fabricant, par un distributeur agrée ou par toute autre personne qualifiée afin d'éviter tout danger.
Si une anomalie de fonctionnement est detectée (une oedur de brûlé ou autre), arrêtez immidiatement le fonctionnement de l'apparil et mettez le disjoncteur d'exclusion hors tension (OFF). Si vous laisssez l'appareil en marche sans éliminer la cause de l'anomalie, vous risquez un court-circuit, une électrocution ou un incendie. Si le système a besoin d'être réparé, consultez votre concessionnaire.

Précautions d'emploi

ATTENTION

Il est strictement interdit de placer un récipient de gaz ou de liquide combustible à proximé des ventilateurs d'échange de chaleur ou de les asperger directement avec de tels gaz ou liquides.

Interdit

Cela pourrait entraîner un incendie.

N'utilise pas les ventilateurs à une tension autre que la tension nominale.

Interdit

Un incendie, une électrocution ou un court-circuit poursaient autrement se produit.

Des apparèils de combustion ne doivent pas été situés de manière à être exposés directement à la ventilation du ventilateur d'échange de chaleur.

Interdit

Une combustion incomplete risquerait de se produit.

Ne dirigez pas la ventilation directement sur des animaux ou des plantes.

Interdit

Cela pourrait affecter leur bien-etre.

Ne placez pas de recipient d'eau sur les ventilateurs d'échange de chaleur.

Interdit

Si I'eau venait a se renverser, elle pourrait pénétre dans l'appareil et endommager l'iso1ation electrique, ce qui pourrait entraîner une électrocution ou un court-circuit.

Ne lavez pas les ventilateurs à l'eau.

Ne mettez jamais en contact avec l'eau.

Ne touchez pas les interrupteurs avec des mains mouillées.

Cela évitera tout risque d'électrocution.

Ne touchez pas avec des mains mouillées

Si les ventilateurs d'échange de chaleur ne sont pas utilisés pendant une période prolongée, mettez le disjoncteur d'exclusion hors tension (OFF) pour raisons de sécurité.

Si vous le laissez sous tension, toute accumulation de poussière pourrait creer une surchauffe ou un incendie.

Précautions d'emploi

ATTENTION

Le système ne doit pas etre utiliser a d'autres fins que celles pour lesquelles il est destiné telles que la preservation de nourriture, de flore et faune, d'appareils de précision ou d'oeuvres d'art.

• Cela pourrait engendrer la détérioration d'aliments ou autres problèmes.

Ne penchez pas les ventilateurs lorsque vous les sortez.

Interedit

Sinon, l'eau quils peuvent contenir risque de s'écouler et d'endommager des meubles ou autres biens matériels.

• Demandez au service après-vente ou à un atelier d'installation d'effectuer le déplacement.

Caracteristiques principales

1. Ventilation permettant une economie d'énergie
   Grac à la récapération efficace d'énergie thermique perdue lors de la ventilation (charge de l'air extérieur), vous pouvez économiser sur la climatisation.
2. Economie d'espace
   Grace à une réduction dramatique de la charge d'air extérieur, vous pouvez utiliser les apparciels de climatisation plus compacts et récapierer parallèlement de l'énergie thermique.
3. Equilibrage de l'humidité
   En mode de refroidissement, l'air extérieur à humidité élevé est conduit dans une atmophère de piece sèche qu'il humidifié. En mode de rechauffement, l'humidité d'une piece est transférée à l'air extérieur sec qu'il humidifié.
4. Ventilation comfortable et régulière La ventilation fait fluctuer la température de la piece au minimum. Puisque l'entrée d'air et son élimination sont effectuées simultanément, une ventilation stable se produit même dans une piece dont la circulation d'air est restreinte.
5. Amortissement des sons Les conduits de l'appareil et l'unité d'échange de chaleur ont un effet d'amortissement des sons. En effet, ils empêchent l'entrée de bruit extérieur dans l'appareil et au bruit de l'appareil de retentir, de sorte que les conditions sonores du bureau ou du magasin sont réservées.

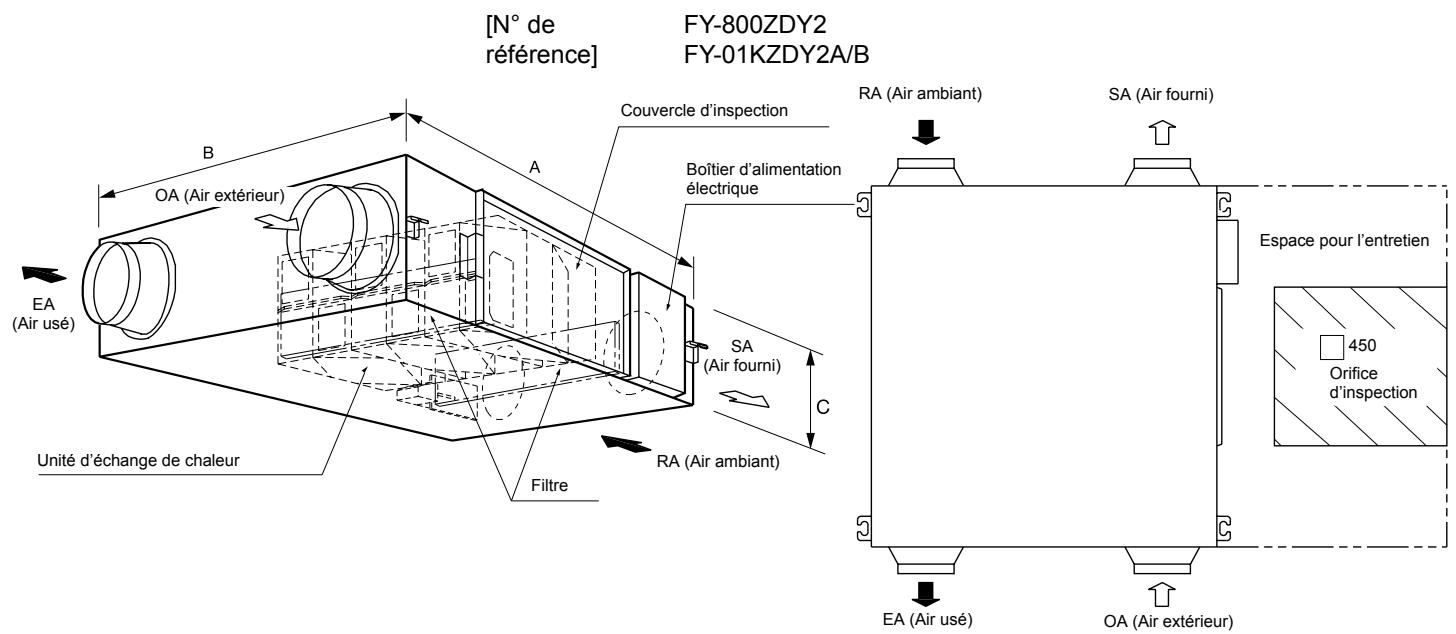

[N° de réference]

Remarque : Les dimensions des accessoires de suspension au plafond ne sont pas inclues.

Vérification du lieu d'installation

Ces ventilateurs d'échange de chaleur sont spécialement concus pour des bureaux, des salles de conférence, etc. Veillez à ce que l'appareil central ou que le treillis d'entrée-sortie ne soient pas installés dans les endroits suivants :

Lieux exposés à des températures élevées ou à une flamme directe.
Evitez d'instructor les ventilateurs ou le treillis d'entrée/sorting dans des endroits où la température est égale ou supérieure à 40^ .
Cela pourrait déformer le filtré ou l'unité d'échange de chaleur ou faire brûler le moteur.

Lieux à humidité élevée.
N'installez pas le dispositif dans des lieux à humidité élevé tels que des salles de bains.
Cela pourrait entraîner une panne de l'appareil ou une electromoculation.

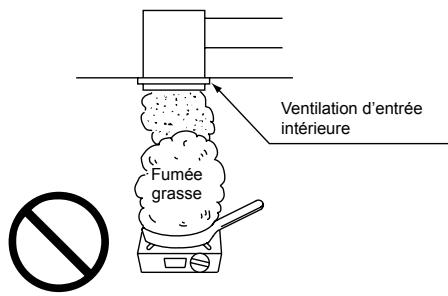

Lieux satures de suie ou de fumée grasse,
teils que les zones de préparation
alimentaire.
L'appareil cessera de fonctionner si le filtré ou
l'unité d'échange de chaleur sont encrassés de
matière grasse.

Veillez à ce que l'orifice d'inspection soit accessible pour vérifier le fonctionnement et procéder à l'entretien du filtré et de l'unité d'échange de chaleur. (Consultez la section concernant l'installation de l'appareil qui indique l'espace à allouer)

N'installez pas l'appareil dans des lieux tels que des pieces à machine ou des usines chimiques où il serait exposé à des gaz nocifs contenant des acides, des alcalis, des solvants organiques, des gaz toxiques de peintures, etc., à des gaz contenant des ingrédients corrosifs ou là où de la poussière ou des vapeurs grasses sont produit.

Si you avez des questions concernant l'emplacement ou l'installation du dispositif, veuillez consulter your revendeur ou I'installateur d'origine.

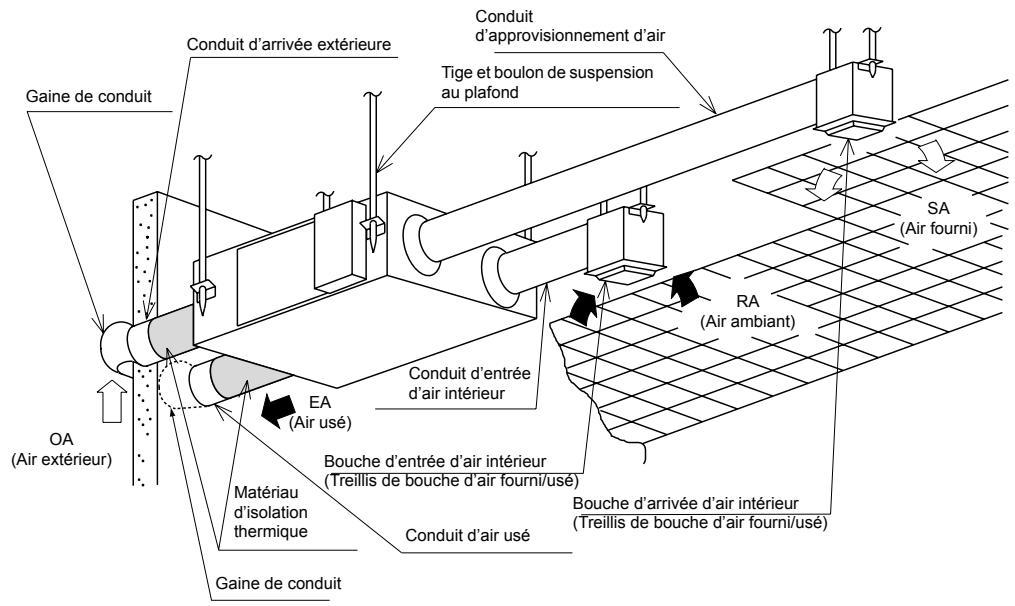

Lors de son utilisation

Veillez à tousjours utiliser un cadre.
Sans cela, de la poussière et des
particules risquent de s'accumuler sur
l'unité d'échange de chaleur, ce qui
réduirait son efficacité et pourrait même le
rendre inutilisable.

N'ayez pas de mouvements hésitant avec l'interrupteur.

Basculerapidement l'interrupteur sous/hors tension causera non seulement un probleme de fonctionnement de I'appareil, mais le relais interne de I'interrupteur risque en outre d'être endommagé.

Notez que si vous installez l'appareil la tete en bas, les procédures imprimées seront également à l'envers.

Méthode d'utilisation

Utilisez l'interrupteur pour faire fonctionner l'appareil.

0 (OFF).lappareil s'arrête.

1 (ON) ......... l'appareil se met en marche.

• Utilisez l'interrupteur de flux d'air pour régler le flux au niveau souhaïte.

Elevé............ Produit un volume d'air elevé.

Bas............Produit un volume d'air bas.

• Utilisez l'interrupteur de selection de fonction pour régler le mode de ventilation.

Mode de ventilation d'échange de chaleur......L'air extérieur est échangé thermiquement avec l'air interieur pour l'amener à une température et à une humiditésemblable a celles de la piece avant d'être importé.

Mode de Ventilation normale....Permet d'importer l'air extérieur telquel.

■ Demande de vérifications périodiques

Pour que l'appareil continue à fonctionner de manière optimale et sans danger, nous vous suggérons de prendre en considération un contrat de maintenance. Pour obtenir des détails à ce sujet, renseignez-vous auprès de votre revendeur ou de l'entreprise d'installation.

Si vous pensez qu'il est en panne

Examinez l'appareil comme indiqué dans le tableau ci-dessous et si vous découvert des anomalies, mettez-le immédiatement hors tension et contactez le magasin où vous l'avez achété ou l'entreprise d'installation pour le faire examiner (ou demander conseil).

Symptôme	Où regarder
● Rien ne se passse même lorsque l'interrupteur est sous tension (ON).● Aucun air ne sort.	● Le fusible ou le disjoncteur ont-ils sauté ?● Le courant a-t-il sauté ?● Vérifiez s'il y a de la poussière sur les filtres et l'unité d'échange de chaleur. (Nettoyez-le en suivant le Manuel d'entretien.)

Specifications

N° de modèle Elément	FY-250ZDY2
Source d'alimentation	220-240V~50Hz/220V~60Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	104-119/128	99-114/118	79-90/78	103-119/128	98-114/118	79-90/77
Volume d'air (m³/h)	250/250	250/250	170/135	250/250	250/250	170/135
Pression statique externe (Pa)	90/125	80/100	37/30	90/125	80/100	37/30
Bruit (dB)	27-28/28	26-27/26	21-22/21	27-28/28	26,5-27,5/26,5	21,5-22,5/21,5
Efficacité de l'échange de température (%)	75/75	75/75	77/78	—	—	—
Dimensions (mm)	Largeur 882 x Profondeur 599 x Hauteur 270
Poids (kg)	29

N° de modèle Élement	FY-350ZDY2
Source d'alimentation	220-240V~50Hz/220V~60Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	137-154/178	124-137/149	117-128/132	133-151/176	119-132/145	113-125/131
Volume d'air (m³/h)	350/350	350/350	280/240	350/350	350/350	280/240
Pression statique externe (Pa)	95/155	65/90	42/43	95/155	65/90	42/43
Bruit (dB)	31-32/33	29-30/30	25-26/22	31-32/33	30-31/30	26-27/23
Efficacité de l'échange de température (%)	75/75	75/75	77/79	—	—	—
Dimensions (mm)	Largeur 882 x Profondeur 804 x Hauteur 270
Poids (kg)	37

N° de modèle Elément	FY-500ZDY2
Source d'alimentation	220-240V~50Hz/220V~60Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	188-214/244	169-188/202	151-166/162	184-210/243	161-182/196	145-164/161
Volume d'air (m³/h)	500/500	500/500	370/310	500/500	500/500	370/310
Pression statique externe (Pa)	105/165	70/85	38/33	105/165	70/85	38/33
Bruit (dB)	33-34/35	31-32/31	25-26/23	34-35/36	32-33/33	26,5-27,5/24
Efficacité de l'échange de température (%)	75/75	75/75	77/79	—	—	—
Dimensions (mm)	Largeur 962 x Profondeur 904 x Hauteur 270
Poids (kg)	43
N° de modèle Elément	FY-800ZDY2
Source d'alimentation	220-240V~50Hz/220V~60Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	316-347/424	309-329/391	302-327/347	309-337/417	300-325/387	297-316/346
Volume d'air (m³/h)	800/800	800/800	650/575	800/800	800/800	650/575
Pression statique externe (Pa)	140/190	110/100	70/50	140/190	110/100	70/50
Bruit (dB)	38-39/39	36,5-37,5/36	32-34/31	38,5-39,5/39,5	37-38/37	33-35/31
Efficacité de l'échange de température (%)	75/75	75/75	76/77	—	—	—
Dimensions (mm)	Largeur 1322 x Profondeur 884 x Hauteur 388
Poids (kg)	71

N° de modèle Elément	FY-01KZDY2A
Source d'alimentation	220-240V~50Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	399-445	360-399	332-367	392-438	358-392	329-362
Volume d'air (m³/h)	1000	1000	810	1000	1000	1000
Pression statique externe (Pa)	90	55	35	90	55	35
Bruit (dB)	37,5-38,5	36-37	31-33	38-39	36,5-37,5	31,5-33,5
Efficacité de l'échange de température (%)	75	75	76	—	—	—
Dimensions (mm)	Largeur 1322 x Profondeur 1134 x Hauteur 388
Poids (kg)	83

N° de modèle Elément	FY-01KZDY2B
Source d'alimentation	220-240V~50Hz
Mode de ventilation	Ventilateur d'échange de chaleur			Ventilation normale
Cran	(Très élevé)	Elevé	Bas	(Très élevé)	Elevé	Bas
Entrée (W)	519	429	339	516	426	339
Volume d'air (m³/h)	1000	1000	700	1000	1000	700
Pression statique externe (Pa)	110	40	20	110	40	20
Bruit (dB)	40	37,5	30	40,5	38,5	31,5
Efficacité de l'échange de température (%)	75	75	79	—	—	—
Dimensions (mm)	Largeur 1322 x Profondeur 1134 x Hauteur 388
Poids (kg)	83

(Remarque) Les valeurs mentionnées ci-dessus donnent les valeurs sous une pression statique externe.

(Seul le niveau de bruit indique la valeur sous la pression statique externe : 0Pa)

Le niveau de bruit doit se mesurer à 1,5 m au-dessous du centre de l'appareil. (Il doit être mesure dans la chambre acoustique).

Método de'utilisation

Pode provocar um\ choque électrique.

Pode provocar um\ choque électrique.

Método de'utilisation

• Utilize o interruptor de functiOnamento para operar o ventilador.

0 (OFF) (DESLIGADO) .... pára o ventilador.
