SL-PG5 - Lecteur CD portable PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur CD portable
Marque	PANASONIC
Modèle	SL-PG5
Dimensions (L×H×P)	430 × 104 × 290 mm
Poids	3,6 kg
Alimentation	CA 230-240 V, 50 Hz
Consommation électrique	9 W
Réponse en fréquence	2–20 000 Hz (±0,5 dB)
Rapport signal/bruit	100 dB
Plage dynamique	96 dB
Distorsion harmonique	0,0035 % (1 kHz, 0 dB)
Convertisseur N/A	MASH 1 bit
Niveau de sortie casque	15 mW max. sous 32 Ω (réglable)
Fonctions de lecture	Lecture séquentielle, accès direct, aléatoire, programmée, répétition, répétition A-B, fondu différé, repérage automatique, enregistrement par montage de disque
Disques compatibles	CD audio, CD-R, CD-RW (format CD-DA finalisé)
Accessoires fournis	Cordon d'alimentation secteur, câble de raccordement stéréo, télécommande, piles
Entretien	Essuyer avec un chiffon doux et sec ; ne pas utiliser d'alcool, diluant ou benzine
Sécurité	Ne pas utiliser de sources haute tension, ne pas exposer à l'humidité, ne pas réparer soi-même

FOIRE AUX QUESTIONS - SL-PG5 PANASONIC

Comment insérer un disque et démarrer la lecture ?

Appuyez sur [△ OPEN/CLOSE] pour ouvrir le tiroir, placez le disque avec l'étiquette vers le haut, puis refermez le tiroir. Appuyez sur [▶] pour démarrer la lecture.

Comment utiliser la lecture aléatoire ?

Appuyez sur [RANDOM] pendant l'arrêt ou la lecture. Toutes les plages seront lues une fois dans un ordre aléatoire. Pour annuler, appuyez à nouveau sur [RANDOM].

Comment programmer des plages ?

En mode arrêt, appuyez sur [PROGRAM], puis utilisez les touches numériques pour sélectionner les plages dans l'ordre souhaité (max. 20). Appuyez sur [▶] pour lancer la lecture programmée.

Comment utiliser la répétition A-B ?

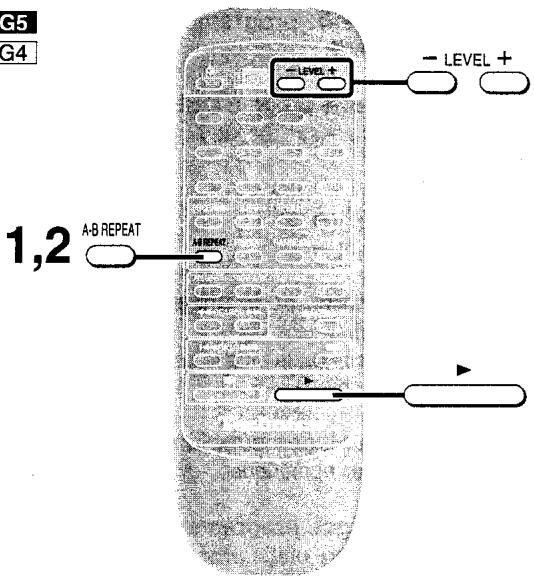

Pendant la lecture, appuyez sur [A-B REPEAT] de la télécommande au point de début (A), puis à nouveau au point de fin (B). La section se répète. Pour annuler, réappuyez sur [A-B REPEAT].

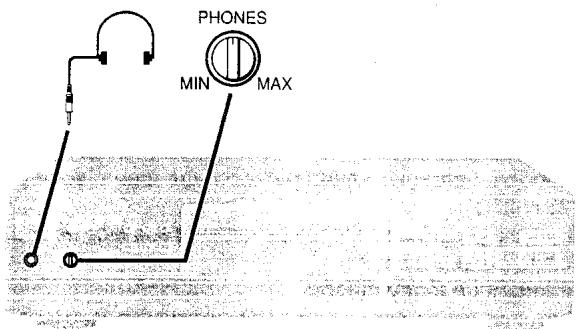

Comment régler le volume du casque ?

Branchez un casque (fiche stéréo 6,3 mm) sur la prise PHONES et tournez le potentiomètre [PHONES] pour ajuster le volume. Évitez une écoute prolongée à fort volume.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont insérées avec les polarités correctes (+ et -) et qu'elles ne sont pas usées. Remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le détecteur de signal.

Quels types de disques sont compatibles ?

Cet appareil lit les CD audio, les CD-R et les CD-RW au format CD-DA finalisé. Certains disques enregistrés peuvent ne pas être lus en fonction de la qualité d'enregistrement.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. Pour les saletés tenaces, humidifiez légèrement le chiffon avec une solution d'eau et de savon doux. N'utilisez jamais d'alcool, de diluant ou de benzine.

Comment utiliser la fonction de fondu différé ?

En mode arrêt ou pause, appuyez sur [TIME FADE] de la télécommande. Entrez la durée de lecture souhaitée (par ex. 25 min 30 s) avec les touches numériques, puis appuyez sur [▶]. Le volume diminuera progressivement avant la pause.

Comment effectuer un enregistrement par montage de disque ?

Préparez la platine cassette, appuyez sur [TAPE LENGTH] pour sélectionner la longueur de bande, réglez le niveau d'enregistrement avec [PEAK SEARCH], puis appuyez sur [▶] au moment de démarrer l'enregistrement. Les plages sont réparties automatiquement sur les deux faces.

MODE D'EMPLOI SL-PG5 PANASONIC

Compact-Disc-Spieler Lettore di Compact Disc Lecteur de disque compact

La photo représenté le modele SL-PG5.

Technics®

Avant de raccorder, faire fonctionner ou régler l'appareil, dire attentivement tout ce mode d'emploi.
Conserver ce manuel.

RQT5696-1D

Sehr geehrter Kunde

Nous vous remercions pour votre achat de cet apparéil.

Pour en obtenir des performances ideales et pour votre sécurité, veuillez dire attentivement le present manuel.

Ce mode d'emploi s'applique aux modèles SL-PG5, SL-PG4 et SL-PG3.

Ce mode d'emploi explique toute fois principalement le fonctionnement du modele SL-PG5.

Table des matieres

Précautions de sécurité 7

Raccordements 9

A propos de la télécommande SL-PG5 SL-PG4 9

Les commandes 11

Lecture sequentielle Lecture de base 13

Lecture à accès direct 15

Lecture aléatoire 15

Lectureprogrammee 17

Autres fonctions de lecture de disque

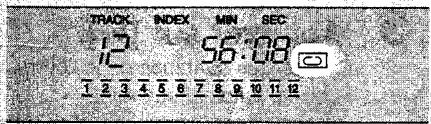

Répartition 19

Répetition A-B SL-PG5 SL-PG4 19

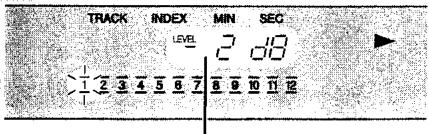

Potentiometre de niveau de sortie SL-PG5 SL-PG4 19

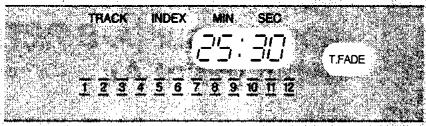

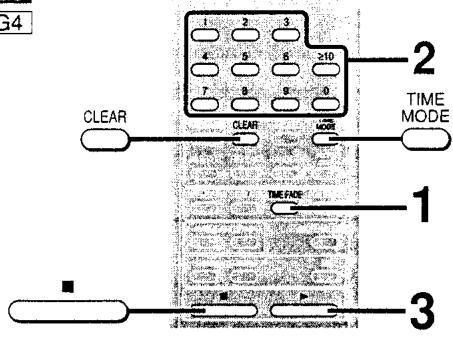

Fondu différé SL-PG5 SL-PG4 21

Sélection du mode de temps 21

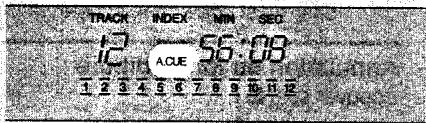

Reperage automatique SL-PG5 SL-PG4 23

Ecoute par le casque SL-PG5 SL-PG4 23

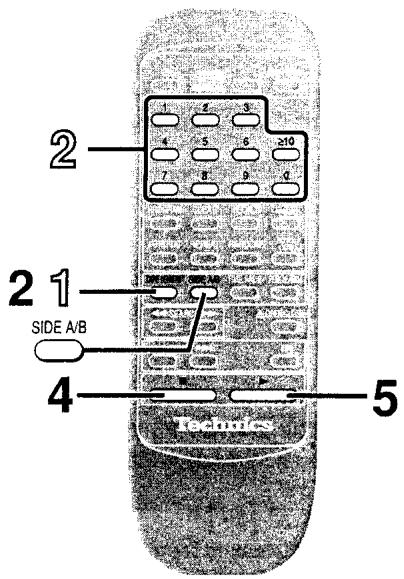

Enregistrement par montage de disque

SL-PG5 SL-PG4 25

Réglage du niveau d'enregistrement 27

A propos des disques compacts 29

Entretien 29

Guide de dépannage. Couverture de dos

Spécifications . Couverture de dos

Accessoires fournis

Cocher les accessoires pour vérifier qu'ils sont bien tous dans l'emballage.

Cordon d'alimentation secteur 1

Remarque

Le cordon d'alimentation secteur fourni a ete concu exclusivement pour cet apparéil. Ne pas l'utiliser avec d'autres apparéils.

Cable deraccordement stereo 1

SL-PG5 SL-PG4 Telecommande (EUR645275) 1

SL-PG5 SL-PG4

Piles de télécommande 2

Placer l'appareil sur une surface plane éloignée de la lumière directe du soleil, de haute températures, de haute humidité et de vibrations excessives. Ces conditions peuvent endommager le coffret et les autres composants, raccourcissant la durée de vie de l'appareil.

Ne pas placer d'objets lourds sur I'appareil.

Tension

Ne pas utiliser de sources d'alimentation à haute tension. Cela peut surcharger l'appareil et provoquer un incendie.

Ne pas utiliser de source d'alimentation à courant continu. Vérifier soigneusement la source lors de l'installation de cet apparéil sur un navire ou tout endroit où le courant continu est utilisé.

Protection du cordon d'alimentation

S'assurer que le cordon est correctement branché et qu'il n'est pas endommagé. Un mauvais raccordement et un cordon endommagé peuvent provoquer un incendie et des décharges électriques. Ne pas tirer, plier ou placer des objets lourds sur le cordon.

Saisir fermement la fiche pour débrancher le cordon. Tirer le cordon peut provoquer des décharges électriques.

Ne pas manipuler la fiche avec les mains mouillées. Cela peut provoquer des décharges électriques.

Corps étranger

Ne pas laisser d'objets métalliques tomber dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement.

Ne pas laisser de liquides pénétrer dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement. Si cela se produit, débrancher immédiatement l'alimentation et contacter le revendeur.

Ne pas vaporiser d'insecticides sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent s'enflammer s'ils sont vaporisés dans l'appareil.

Réparation

Ne pas tenter de réparer cet apparéil soit. Si le son est interrompu, si les tiemoins ne s'allument pas, si de la fumée apparait ou si tout autre problème qui n'est pas couvert par ces instructions se produit, débrancher le cordon et contacter le revendeur ou un centre de réparation/agréé. Des décharges électriques ou l'endommagement de l'appareil peuvent se produit si l'appareil est réparé, démonté ou remonté par des personnes qui ne sont pas qualifiées.

Augmenter sa durée de vie en débranchant l'appareil de sa source d'alimentation s'il doit ne pas être utilisé pendant une longue période.

Insertion du connecteur

Meme si le connecteur est bien insere a fond, la partie avant de la fiche peut eventuèlement dépasser selon le type de prise utilisé, comme montré sur l'illustration.

Quoi qu'il en soit, il n'y a aucun problème d'utilisation.

Avant d'effectuer les raccordements, bien vérifier tout d'abord que l'appareil et tous les autres mailons de la chaine sont hors tension.

Remarque

Bien que la figure montre le cordon d'alimentation secteur raccordé à la prise secteur, si l'amplificateur (ou le récepteur) est équipé d'une prise secteur, on raccordera le cordon à cette prise.

③ Amplificateur ou recepteur (non fourni)
Cet apparel
© Vers la prise secteur

Raccordement d'un amplificateur numérique

Remarque

Retirer le capuchon anti-poussiere qui est fixe sur la prise DIGITAL OPTICAL OUT uniquement si I'on raccorde un amplificateur numérique. Si I'on ne se sert pas de cette prise, fixer le capuchon.

Capuchon anti-poussiere
⑥ Amplificateur numérique, etc. (non fourni)
① Cable à fibres optiques (non fourni)

A propos de la télécommande

SL-PG5

SL-PG4

c Installation des piles

Utilisation des piles

• Veillez à faire correspondre les pôles (+ et -) des piles lorsque vous les mettez en place.
• N'utilise pas en même temps des piles usées et des piles neuves, ou des piles de types différents.
• N'essayez pas de recharger des piles sèches ordinaires.
• Ne soumettez pas les piles à une chaleur excessive et n'essayez pas de les démonter. Ne les laissez pas entrer en contact avec les flammes ou l'eau.
• Si vous prévoyez que l'appareil restera longtemps inutilisé, retirez les piles.
• Ne rangez pas les piles avec des objets métalliques tels que les colliers, etc.
• N'utilisez pas des piles dont l'enveloppe a ete retiree.

Une mauvaise utilisation des piles peut provoquer des pertes d'électrolyte, ce qui peut endommager les pieces avec lesquelles le liquide entre en contact et provoquer un incendie.

En cas de fuite d'électrolyte, consultez votre revendeur.

En cas de contact de l'électrolyte avec une partie de votre corps, lavez abondamment la partie touchée.

D Méthode d'utilisation correcte

Remarques sur l'utilisation

• Ne pas interposer d'obstacles entre le détecteur de signal de télécommande et la télécommande.
• Ne pas exposer le détector de signal de télécommande aux rayons directs du soleil ni à la lumière violente d'un tube fluorescent.
• Veiller à ce qu'il n'y ait pas de poussière sur le détector de signal de télécommande ni sur l'extrémité de la télécommande.
• Si la chaîne est installée dans une étagère avec portes vitrées, l'épaissieur ou la couleur du verre des portes risquent d'obliger à utiliser la télécommande à une distance plus rapprochéée de la chaîne.

Pour éviter tout dommage

• Ne jamais poser d'objets lourds sur l'appareil.
• Ne pas le démonter ni le modifier.
• Ne pas y renverser d'eau ni aucun autre liquide.
  (9) Détector de signal de télécommande
  Environ 7 metres devant le détecteur de signal

A

SL-PG5

B

SL-PG5

SL-PG4

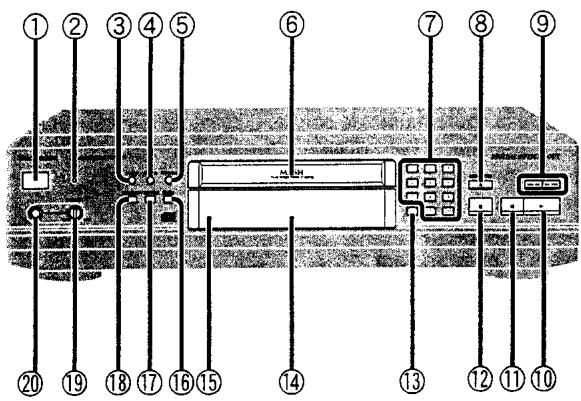

① Interrupteur d'attente/marche ( 1/1 )............ 13 Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant.
② Temoin d'attente () 11 Quand I'appareil est raccordé au secteur, ce témoin s'allume en mode d'attente et il s'estint lorsque I'appareil est allumé.

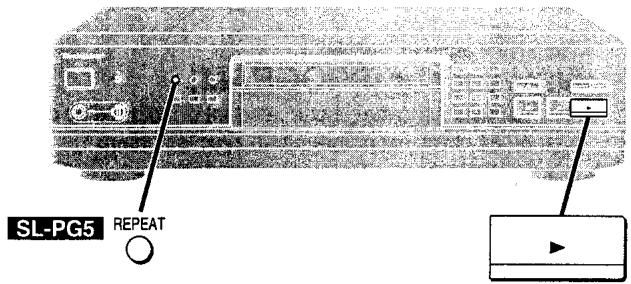

③ Touche de repetition (REPEAT) 19
④ Touche de lecture aléatoire (RANDOM) 15
⑤ Touche de programme (PROGRAM) 17
⑥ Tiroir de disque 13
⑦ Touches numériques (1-9, 0, ≥10) 15
⑧ Touche d'ouverture/fermeture du tiroir de disque (△ OPEN/CLOSE) 13
⑨ Touches de saut/recherche (I▲/▲, ▲▶/▲) 13
10 Touche de lecture (▶) 13
⑪ Touche de pause (Ⅱ) 13
12 Touche d'arrêt (■) 13
13 Touche d'annulation (CLEAR) 17
14 Afficheur 11
15 Deteceur de signal de telecommande 9
16 Touche de rappel de programme (RECALL) 17

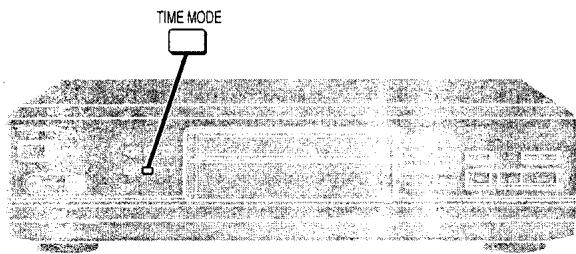

17 Selecteur de mode de temps (TIME MODE) 21

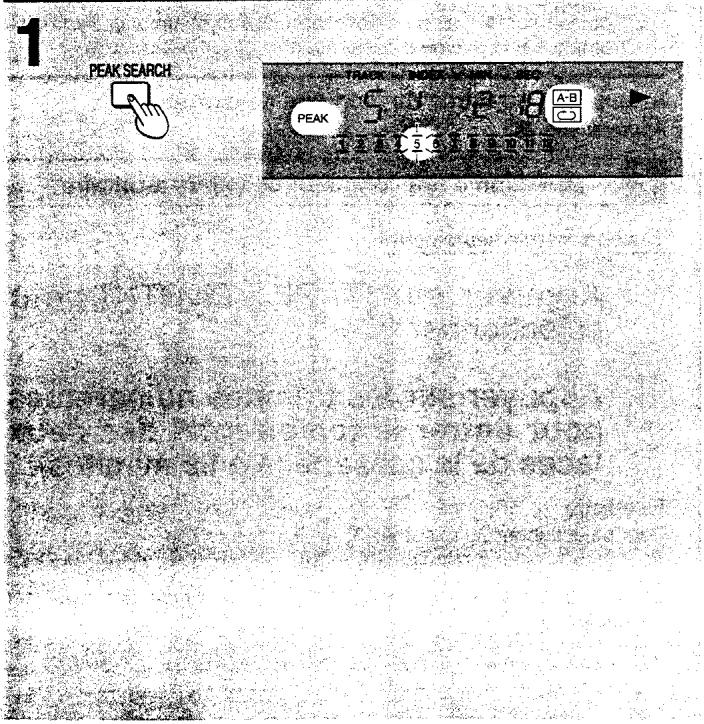

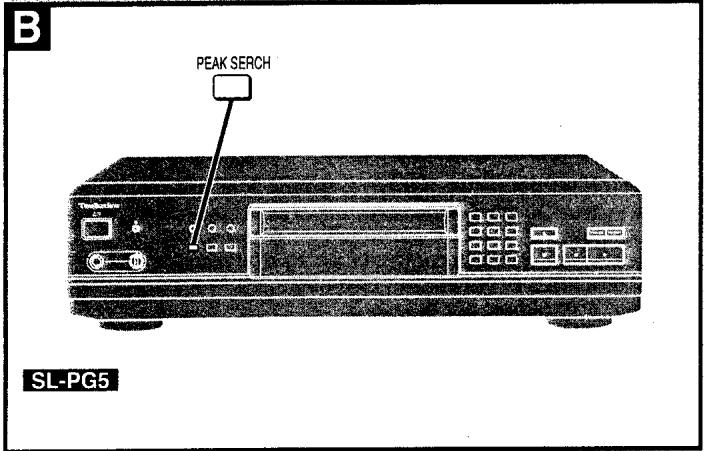

18 Touche de recherche de crête (PEAK SEARCH) 27
19 SL-PC5 SL-PG4 Potentiometre de volume du casque (PHONES) 23
20 SL-PG5 SL-PG4 Prise de casque 23

B

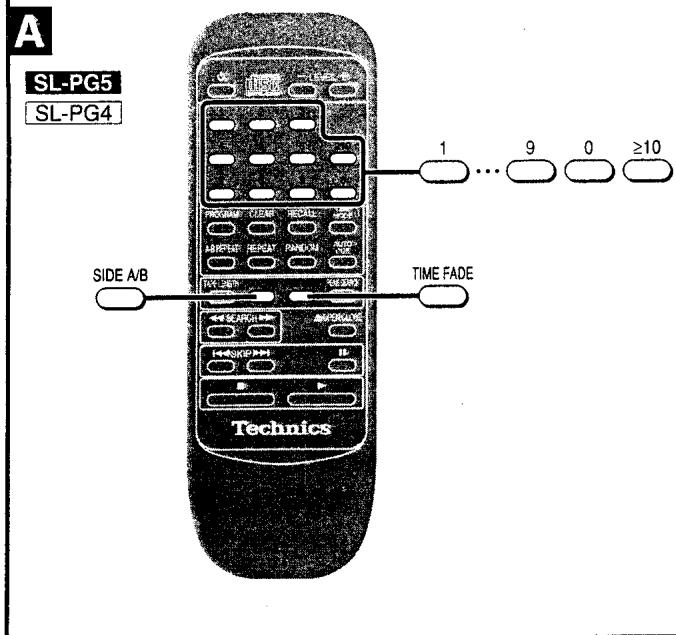

Telécommande SL-PG5 SL-PG4

À l'exception des touches ② à ②4, les touches de la télécommande fonctionnement de la même façon que celles de l'ordinateil.

No Nom

② Potentiometre de niveau (-LEVEL + ) 19
Touche de represse automatique ( AUTO CUE ) 23
Touches d'enregistrement par montage de disque Touche de longueur de bande ( TAPE LENGTH ) 25
- Selecteur de face de la cassette (SIDE A/B) 25
- Touche de fondu différé (TIME FADE) 21
② Touche de repetition A-B (A-B REPEAT) 19

1

2

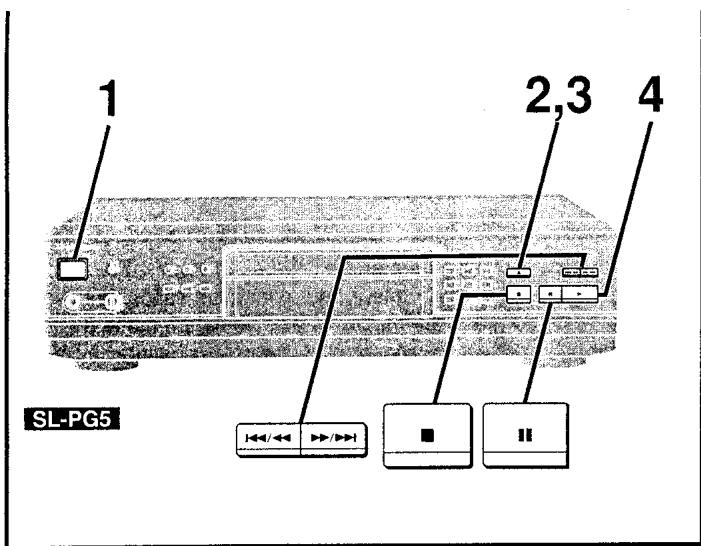

1 Appuyer sur [ / ] pourmettre l'appareil sous tension.

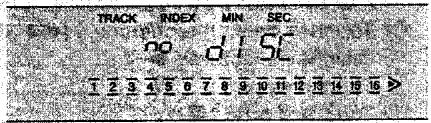

-no dISC"s'affiche s'il n'y a pas de disque dans l'appareil.
- S'il y a déjà un disque dans le tiroir, la lecture commence automatiquement à la première plage.

2 Appuyer sur [△ OPEN/CLOSE] pour ouvrir le tiroir etmettre un disque.

(a) L'étiquette doit être tournée vers le haut

3 Appuyer sur [ OPEN/CLOSE] pour refermer le tiroir.

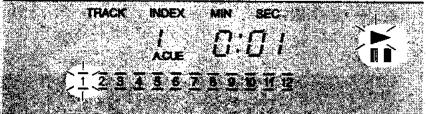

⑥ Nombre total de plages
Durée de lecture totale
S'allume s'il y a 17 plages ou plus sur le disque.

4 Appuyer sur [▶] pour commencer la lecture.

La lecture s'arrête automatiquement quand toutes les plages ont eté lues.

(2) Plage en cours de lecture
Numero d'index
Temps écoué

Pour arrête la lecture
Appuyersur[■].

Pour effectuer une pause	Appuyer sur [■ ] pendant la lecture. Pour reprendre la lecture, appuyer sur [►].
Pour effectuer une recherche avant/arrière (SEARCH)	Maintenir [▲▼/▲■] (arrière) ou [▲▼/▲■] (avant) enforcé pendant la lecture.
Pour effectuer un saut avant/arrière (SKIP)	Appuyer sur [▲▼/▲■] (arrière) ou [▲▼/▲■] (avant) pendant la lecture.

Lecture de CD-R et de CD-RW

Cet apparéil peut faire la lecture des CD-R et CD-RW de format audio CD-DA (numérique et analogique) qui ont été finalisés* après l'enregistrement.

Il se peut qu'il ne puisse pas faire la lecture de certains CD-R ou CD-RW à cause de la façon dont ils ont été enregistrés.

La finalisation est une opération qui permet aux lecteurs de CD-R/CD-RW de faire la lecture audio des CD-R et des CD-RW.

Pour reference

• Si l'on saute l'opération 3 et qu'on appuie sur [▶], le tiroir se refère automatiquement et la lecture commence à la première plage.

SL-PG5

• Si I'on utilise la minuterie pour un autre apparéil, bien mettre le présent apparéil sous tension.

Remarque

• A Ne pas utiliser de disques de forme irrégulière.
• Pendant la lecture aléatoire (→ page 15):

Il n'est pas possible de sauter aux plages précédentes.

La recherche n'est possible qu'au sein de la plage en cours.

• Pendant la lecture programme ( page 17):

Le saut s'effectue dans l'ordre des plages programmées.

La recherche n'est possible qu'au sein de la plage en cours.

SL-PG5 SL-PG4

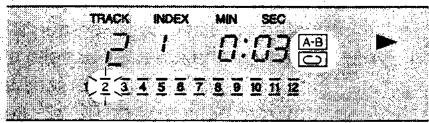

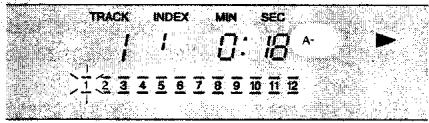

• Pendant une répetition A-B (→ page 19):

La recherche est possible au-delà de la section A-B. (La répetition

A-B ne s'annulera pas.)

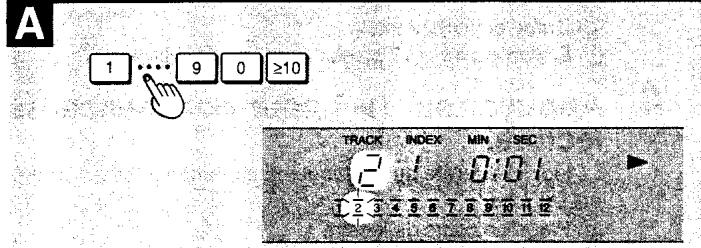

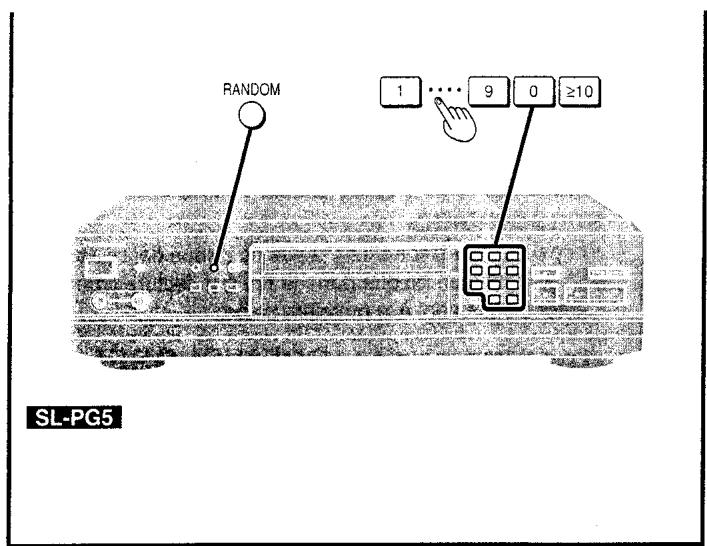

Lecture à accès direct

Avec cette fonction, le disque est lu depuis la plage voulue jusqu'à la dernière plage, puis la lecture s'arrête automatiquement.

Appuyer sur les touches numériques.

La lecture commence au numero de plage spécifique.

Pour selectionner une plage à deux chiffres

Appuyer sur [≥10] puis sur les deux chiffres voulus dans les 7 secondes.

Example

Plage No. 25: [ ≥ 10 ] [ 2 ] [ 5 ]

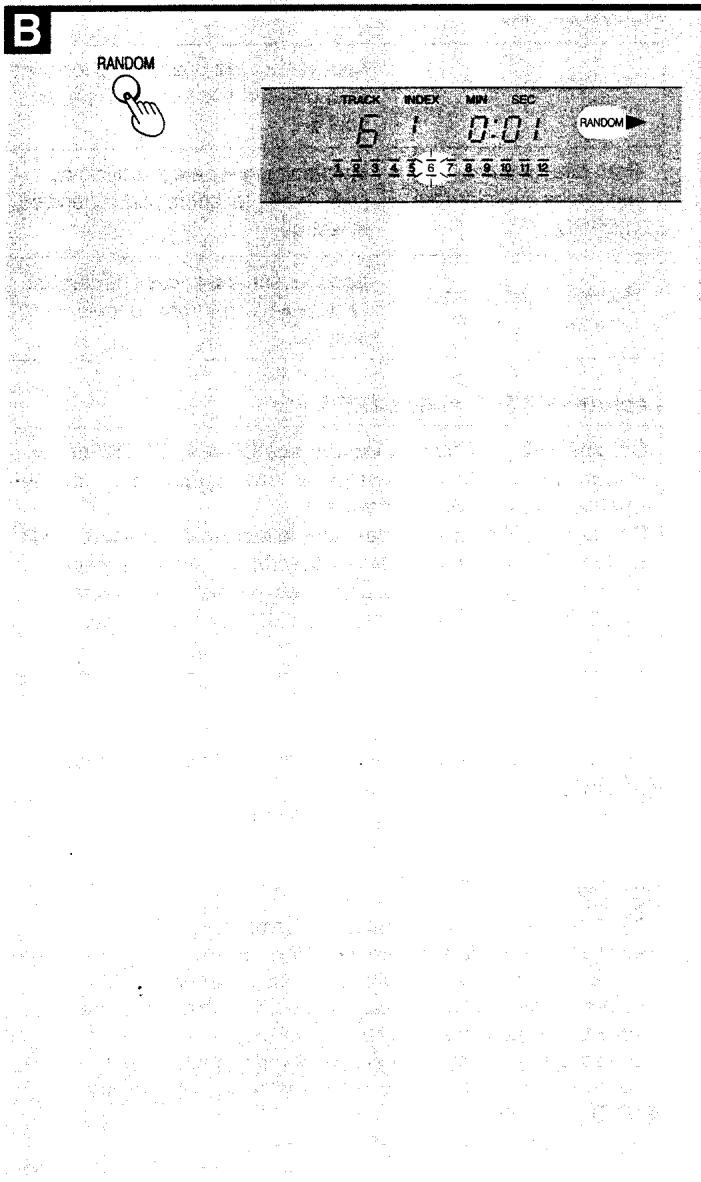

Avec cette fonction, toutes les plages du disque sont lues une fois dans un ordre aléatoire, puis la lecture s'arrête automatiquement.

Appuyer sur [RANDOM].

La lecture aléatoire s'annule quand on arrêté la lecture.

Annulation de la lecture aléatoire

Appuyer sur [RANDOM].

Pour reférence

Pendant la lecture programmée:

Les plages programmées sont lues dans un ordre aléatoire.

1

PROGRAM

2

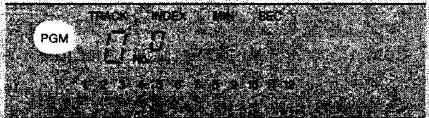

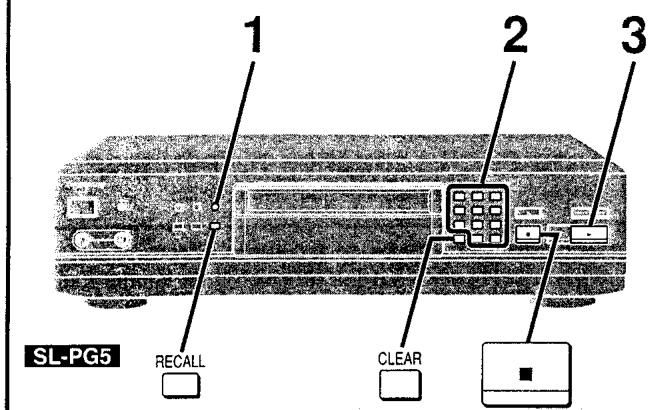

Cette fonction permet de programmer un maximum de 20 plages et de les dire dans l'ordre de sonchoix.

1 Quand le disque est arrêté:

Appuyer sur [PROGRAM].

Si l'on appuie sur cette touche pendant la lecture d'un disque, la plage en cours est programmée avec le numéro 1.

2 Appuyer sur les touches numériques pour spécifique les nombres de plage dans l'ordre de sonchoix.

Si l'on a fait une erreur en programmant les numérios de plage, appuyer sur [CLEAR].

a Durée de lecture totale des plages programmées
Dernier numero de plage programmé
Nombre de plages programmées

3 Appuyersur[].

Les plages sont lues dans l'ordre programme, puis la lecture s'arrête automatiquement.

Le contenu de la programmation reste en mémoire lorsque la lecture est terminée.

Pour retire le même programme, appuyer sur [▶].

Annulation du mode de programme

Appuyer sur [PROGRAM].

Pour sélectionner une plage à deux chiffres

Appuyer sur [≥10] puis sur les deux chiffres voulus dans les 7 secondes.

Example

Plageno.25: [≥ 10] [2] [5]

Plage no. 30: [ ≥ 10 ] [ 3 ] [ 0 ]

Vérification du content de la programmation

Appuyer sur [RECALL].

Chaque fais qu'on appuie sur la touche, un numero de plage s'affiche avec son ordre de lecture.

Programmation de plages supplémentaires

Appuyer sur les touches numériques.

Effacement des plages programmesés

• Pour effacer la dernière plage programmée

Pendant que le disque est arrêté:

Appuyer sur [CLEAR].

Une plage s'efface chaque fois qu'on appuie sur la touche.

• Pour effacer une plage au milieu du programme

Appuyer sur [RECALL] pour afficher la plage à effacer, puis appuyer sur [CLEAR] pour effacer la plage affichée.

• Pour effacer toutes les plages et annuler le mode de programme.

Pendant que le disque est arrêté:

Appuyer sur [■].

Pour reférence

• “-F” apparait sur l'affichage lorsque 21 plages ont ete specifiees (aucune programmation additionnelle n'est possible).

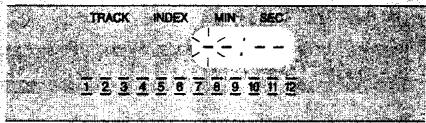

• "---" apparait sur l'affichage lorsque le temps total de lecture des plages programmes excède 99 minutes et 59 secondes.

A

SL-PG5

SL-PG4

B

1

2

A-B REPEAT

C

Autres fonctions de lecture de disque

A Repétition

La lecture de toutes les plages ou des plages voulues sera repétée.

Appuyer sur [REPEAT] avant ou pendant la lecture.

Annulation de la répétition

Appuyer sur [REPEAT].

Pour repeter une seule plage ou des plages données

① Spécifier les numérios de plage.
Effectuer les opérations 1 et 2 de la page 17.
② Appuyer sur [REPEAT].
③ Appuyersur[].

B Répartition A-B SL-PG5 SL-PC4

Télécommande seulement

Pendant la lecture du disque, si l'on spécifie un point de début (point A) et un point de fin (point B), cette section sera repétée.

1 Pendant la lecture du disque:

Appuyer sur [A-B REPEAT] au point de début (point A).

2 Appuyer sur [A-B REPEAT] au point de fin (point B).

La section entre A et B est rue de façon repétée.

Annulation de la répétition A-B

Appuyer sur [A-B REPEAT].

Pour reference

-La répétition A-B n'est pas possible pendant une lecture aléatoire ( page 15) ou une lecture programmee ( page 17).
- Si I'on appuie sur [▶] pendant une répétition A-B, la lecture revient au point A.
- Si l'on spécifique uniquement le point A, la lecture reviendra au point A chaque fois que I'on appuiera sur [▶].

C

Potentiomètre de niveau de sortie

SL-PG5 SL-PG4

Télécommande seulement

Au lieu de régler le volume de l'amplificateur, on pourra réduire temporairement le son en réduisant la sortie du lecteur CD.

Appuyer sur [− LEVEL] pour réduire le volume.

Chaque fois qu'on appuie sur la touche, le volume change comme suit.
0 dB → -2 dB → -4 dB ... → -12 dB
(a) Indique que le niveau de sortie a ete reduit de 2 dB

Pour augmenter la sortie après l'avoir réduite

Appuyer sur [LEVEL +].

Remarque

Pendant l'enregistrement par montage d'un disque (→ pages 25 et 27), pourmainteniruniveau d'enregistrementconstant,le réglagedu niveau de sortie estimpossible.

Pour referencia

• Si l'on met l'appareil hors tension puis à nouveau sous tension, le niveau de sortie revient à 0 dB (niveau de son normal).
• Quand on diminue le niveau de sortie, le volume du casque diminue également.

SL-PG5

SL-PG4

A

1

2

3

B
SL-PG5

A Fondu différé SL-PG5 SL-PG4

Télécommande seulement

Spécifier un temps de lecture avant la diminution progressive du volume et la pause de lecture.

1 Quand le disque est arrêté ou en pause: Appuyer sur [TIME FADE].

2 Appuyer sur les touches numériques pour saisir la durée de lecture.

(Intervalles de 5 secondes, jusqu'à 99 minutes et 59 secondes) Par exemple, pour生存 un disque pendant 25 minutes et 30 secondes puis arrêté la lecture: [2] → [5] → [3] → [0] En cas d'erreur, appuyer sur [CLEAR] et saisir à nouveau la durée de lecture.

3 Appuyersur [▶].

"T.FADE" commence à clignoter cinq secondes avant la diminution progressive du volume et la pause de lecture. Le fondu différé est également annulé.

Annulation du fondu différé

Appuyer sur [■].

Vérification du temps restant jusqu'au fondu différé

Appuyer trois fois sur [TIME MODE] pendant la lecture.

Remarque

Cette fonction peut ne pas s'effectuer correctement si le disque est rayé ou sale.

B Sélection du mode de temps

Quand le disque est en lecture ou en pause:

Appuyer sur [TIME MODE].

Chaque fais qu'on appuie sur la touche, l'affichage change dans l'ordre indiqué.

Si l'on arrête la lecture puis la reprend, l'afficheur returne à l'affichage d'origine.

Pour reference

• Pendant la lecture programmée; Le temps des plages programmes s'affiche sous la forme de (2) et (4).
  Pendant la lecture aléatoire; L'affichage (2) devient "----", et l'affichage (4) devient "----".

SL-PG5 SL-PG4

• Pendant l'enregistrement par montage d'un disque (→ pages 25 et 27);

L'affichage ② indique le temps restant de la face de la bande en cours d'enregistrement.

• Pendant un fondu différé; Le temps restant jusqu'au fondu différé s'affiche entre les affichages ③ et ④.

@ (Affichage d'origine) Temps écoulé de la plage en cours
(6) Temps restant du disque
© Temps restant de la plage en cours
(4) Temps écoué du disque entier

SL-PG5

SL-PG4

A

1

2

3

B

SL-PG5

Autres fonctions de lecture de disque

A Repérage automatique SL-PG5 SL-PG4

Télécommande seulement

La lecture passen pause au début de chaque plaque (la ou le son peut etre entendu).

1 Appuyer sur [AUTO CUE].

La lecture passé en pause à la plage suivante si un disque est en cours de lecture.

2 Appuyer sur les touches numériques pour selectionner le numero de plage.

L'appareil passe en mode d'attente de lecture.

3 Appuyersur [▶].

Le son est immédiatement produit.

Pour lire les autres plages l'une après l'autre, appuyer sur [▶] pour chaque plage.

Annulation du represse automatique

Pendant la lecture du disque:

Appuyer sur [AUTO CUE].

En combinaison avec la lecture programmée

A la place de l'opération 2 ci-dessus, programmer les plages en effectuant les opérations 1 et 2 de la plage 17, et appuyer sur [▶].

En combinaison avec la lecture aléatoire

A la place de l'opération 2 ci-dessus, appuyer sur [RANDOM].

Remarque

Cette fonction ne peut pas s'effectuer correctement avec les plages, qui commencer par un passage faible, ou avec les plages qui renferment beaucoup de bruit, etc.

Ecoute par le casque

SL-PG5 SL-PG4

Réduire le volume et raccorder le casque.

Type de fiche: stereo 6,3 mm

Réglage du volume du casque

Régler le volume à l'aide de [PHONES].

Remarque

Eviter une écoute prolongée au point qu'elle soit préjudiciable pour l'ouïe.

SL-PG5

SL-PG4

2

Beliebige Bandlange

Enregistrement par montage

de disque SL-PG5 SL-PG4

Télécommande seulement

L'enregistrement par montage de disque permet de spécifique la longueur de la bande puis de spécifique automatiquement le montage de façon qu'aucune plage ne soit coupée à la fin de la bande.

Il ajoute également un intervalle entre les plages s'il n'en existe pas déjà (fonction d'espacement automatique), afin de permettre un fonctionnement correct des fonctions de recherche de bande qui utilisent les intervalles de 4 secondes pour repérer le début des plages.

1 Préparer la platine à cassette.

Voir le mode d'emploi de la platine à cassette.

Si l'on possède une platine à lecture double-face, régler le mode d'inversion sur la lecture d'une seule face (→) et le sens de défilament de la bande sur “ ”.

2 Appuyer sur [TAPE LENGTH] pour spécifique la longueur de bande.

Cette fonction répartit les plages du disque entre les deux faces de la cassette.

Chaque fois qu'on appuie sur la touche, la longueur de bande change comme indiqué sur le schéma.
- Pour sélectionner une longueur de bande arbitraire, voir cédessous.
- Pour ajouter des plages sur le reste de bande, voir page 27.
- Pour vérifier le contenu du montage de la face B ou effectuer des modifications, appuyer sur [SIDE A/B].
(a) Longueur de bande arbitraire
Derniere plaque de la face A
C) Temps restant de la face A
D) Nombre de plages sur la face A
Numeros des plages de la face A
(f) Numeros des plages de la face B

3 Régler le niveau d'enregistrement

( page 27)

4 Appuyer sur [■].

5 Appuyer sur [▶] au moment précis où l'on commence l'enregistrement sur la platine à cassette.

• Quand les plages assignées à la face A sont enregistrées:

Le lecteur CD entre en pause au début de la première plage assignée à la face B.

La platine à cassette continue à enregistrer jusqu'à la fin de la face A, puis elle s'arrête automatiquement.

• Pour enregistrer sur la face B:

• Sortir la bande pour bobiner l'amorce.

• Avec une platine à lecture double-face
  Réinsérer la cassette et régler le sens de défilament de la bande sur [ ]

Avec une platine à lecture d'une seule face

Retourner la cassette et la reinserer.

1. Appuyer sur [▶] au moment précis où l'on commence l'enregistrement sur la platine à cassette.

Annulation du mode de montage de disque

Appuyer sur [■].

A Sélection d'une longueur de bande arbitraire

Télécommande seulement

1 Appuyer sur [TAPE LENGTH] pour selectionner "C---".

2 Appuyer sur les touches numériques pour entrer le temps total des deux faces de la cassette (1 à 99 minutes).

Example

Pour selectionner 30 minutes: [3] [0]

Pour sélectionner 5 minutes: [0] → [5]

Si l'on a fait une erreur lors de la saisie de cette valeur, recommencer à seLECTIONner "C---".

A Ajout de plages sur le reste de bande

Après l'opération 2 de la page 25, appuyer sur les touches numériques pour spécifique le numéro de plage.

Un signe moins sur l'afficheur indique que le temps restant de la bande est insuffisant.
@ Affichage du signe moins (temps de bande insuffisant)

Pour effectuer un fondu de sortie à la fin de la bande quand le signe moins est affché

Appuyer sur [TIME FADE].

A la fin de la bande, le son diminuera progressivement et l'enregistrement s'arrête.

Pour effectuer un fondu de sortie à la fin de la face B, appuyer sur [SIDE A/B], et recommencer la procédure ci-dessus.

Remarque

Le montage n'est pas possible avec plus de 20 plages ou avec des plages d'un numéro supérieur à 20.

Dans ce cas, effectuer simplement l'enregistrement en mode de lecture normal.

Enregistrement par montage des plages programmées

Programmer les plages comme indiqué aux opérations 1 et 2 de la page 17, puis effectuer les opérations de la page 25.

Programmer les plages de façon que la durée de lecture totale soit inférieure à la longueur de bande.

B

Réglage du niveau d'enregistrement

1 Appuyer sur [PEAK SEARCH].

La recherche du niveau de crête commence.

Cela prend environ 1 minute et 30 secondes avec un disque de 60 minutes. Quand le niveau de crête est trouve, l'appareil reproduit plusieurs fois de suite une section d'environ 6 secondes aux alentours du niveau de crête.

2 Régler le niveau d'enregistrement sur la platine à cassette.

Voir le mode d'emploi de la platine à cassette.

Pour reference

Puisque les disques comportent de multiples créées, une créé différente peut être trouvée sur un même disque à chaque fois que l'on effectue une recherche.

A

B

A propos des disques compacts

Seuls les disques compacts portant ce label pourrait etre lus sur le lecteur.

A Cependant, ne pas utiliser de disques de forme irrégulière.

De teis disques peuvent endommager l'appareil.

B - E Précautions de maniement

• Si l'on amène le disque d'un environnement froid à un environnement chaud, de l'humidité risque de se déposer sur le disque. L'essuyer avec un chiffon doux, sec et sans charpie avant d'utiliser le disque.
• Ne pas écrite sur la surface quiporte l'étiquette avec un stylo-bille ou tout autre instrument d'écriture.
• Ne pas utiliser de vaporisateurs de nettoyage pour disques, benzine, diluant, liquides anti-électricité statique ni aucun autre solvant d'aucune sorte.
• Ne pas coller d'étriquette ni d'autocollants sur les disques. (Ne pas utiliser le disque si de la colle dépasse de dessous l'autocollant ou s'il reste de la colle lorsque l'autocollant est parti.)
• Ne pas utiliser de caches anti-rayures, etc.
• Ne pas utiliser de disques imprimés avec des imprimantes CD disponibles dans le commerce.

(a) Rangement des disques dans leur étui
Placer la face avec l'étiquette vers le haut et appuyer de haut en bas.
Tenue des disques
Ne pas toucher la surface enregistrée.
Nettoyage des disques
Essuyer de l'intérieur vers l'extérieur.

Précautions de rangement

Bien remetre les disques dans leur étui pour les protégger de la poussière, des rayures et du gondolement.

Ne pasmettre ni ranger les disques dans les endroits suivants

Endroits exposés en plein soleil
- Endroits humides ou poussiêux
- Endroits directement exposés à une bouche de chaleur ou à un apparéil de chauffage
- Boîte à gants ou plage arrêté d'une voiture

Entretien

Pour nettoyer l'appareil, l'essuyer avec un chiffon doux et sec.

Si les surfaces sont très sales, utiliser un chiffon doux trempe dans une solution d'eau et de savon ou de détergent doux.

• Ne jamais utiliser d'alcool, diluant pour peinture ni de benzine pour nettoyer l'appareil.
• Avant d'utiliser un chiffon improugné chimiquement, dire attentivement les instructions qui arrivapagnent le chiffon.

Avant de demander à un personnel qualifié de venir dépanner cet apparéil, consulter ce tableau pour savoir si le problème ne peut pas être résolu tel que décrit ci-dessous. Une simple vérification ou un réglage mineur de votre part peut résoudre le problème et rétabir un fonctionnement correct. Si une solution n'a pu être trouvée après avoir effectué ces vérifications, ou si l' apparéil présente des symptômes de mauvais fonctionnement qui ne sont pas décrits dans ce tableau, il est conseilé de prendre contact auprès d'un service après-vente agréé local (voir liste ci-jointe), ou de consulter un revendeur pour plus de renseignements.

Problème	Cause(s) probable(s)	Correction suggérée	Page(s) de référence
Le disque est inséré, mais le tiroir ne se ferme pas même quand on appuie sur [▲ OPEN/CLOSE].	Le disque est-il inséré correctement?	Réinsérer le disque.	13
Mème quand on insère le disque, le nombre total de piages et les autres tímoins ne s'affichent pas.Lé lecture du disque ne commence pas même lorsqu'on appuie sur [►].	Le disque est-il inséré à l'envers ?	Réinsérer le disque.	13
	Le disque est-il sale ?	Essuyer avec un chiffon sec.	29
	Le disque est-il rayé ?	Utiliser un autre disque.
	Le disque est-il très gondolé ?
	Le disque est-il non standard ?
	Y a-t-il de l'humidité à l'intérieur de l'appareil ?	Attendre environ une heures avant d'utiliser l'appareil.
Des sections données ne sont pas lues correctement.	Le disque est-il sale ?	Essuyer avec un chiffon sec.	29
SLPC65 SL-PG4 La télécommande ne fonctionne pas.	Les piles sont-elles insérées avec les pôles ⊕ et ⊙ inversés ?	Insérer les piles en respectant l'orientation des pôles ⊕ et ⊙.	9
	Les piles sont-elles usées ?	Remplacer les piles.	9

Specifications

Audio
Nombre de canaux	2 (gauche et droit, stéreo)
Réponse en fréquence
SL-PG5	2-20 000 Hz, ±0,5 dB
SL-PG4 SL-PG3	2-20 000 Hz, ±1 dB
Tension de sortie	2 V (à 0 dB)
Plage dynamique
SL-PG5	96 dB
SL-PG4 SL-PG3	94 dB
Rapport S/B	100 dB
Distorsion harmonique
SL-PG5	0,0035% (1 kHz, 0 dB)
SL-PG4 SL-PG3	0,004% (1 kHz, 0 dB)
Distorsion harmonique totale
SL-PG5	0,004% (1 kHz, 0 dB)
SL-PG4 SL-PG3	0,005% (1 kHz, 0 dB)
Pleurage et scintillage	Inférieurs aux limites mesurables
Convertisseur N/A	MASH (1 bit)
Impédance de sortie	Environ 1 kΩ
Impédance de charge	Supérieure à 10 kΩ
Niveau de sortie du casque
SL-PG5 SL-PG4	15 mW max. 32 Ω (réglable)

• Phonocapteur
Longueur d'onde	780 nm
Puisance du laser	Aucune émission de radiations dangereuses

Données générales
Alimentation	CA 230-240 V, 50 Hz
Consommation	9 W
Dimensions (L×H×P)
SL-PG5	430×104×290 mm
SL-PG4 SL-PG3	430×92×290 mm
Poids
SL-PG5	3,6 kg
SL-PG4	3,2 kg
SL-PG3	3,1 kg

Remarque

Spécifications sujettes à modifications sans préavis.

Les poids et les dimensions sont approximatifs.
