Type de produit	Vidéo projecteur DLP
Marque	NEC
Modèle	MultiSync LT80
Résolution native	XGA (1024 x 768)
Luminosité	2000 lumens ANSI
Contraste	2000:1
Durée de vie de la lampe	Environ 3000 heures (mode normal)
Dimensions (L x P x H)	260 x 175 x 70 mm
Poids	2,9 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	250 W (mode veille : 0,5 W)
Entrées vidéo	VGA, S-Video, Composite, Composante
Entrées audio	Jack 3,5 mm
Fonctions principales	Correction trapézoïdale, zoom numérique, mise en veille automatique
Entretien et nettoyage	Nettoyer le filtre à air tous les 500 heures; utiliser un chiffon sec pour l'optique
Sécurité	Verrou Kensington, arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Lampe de rechange disponible; indice de réparabilité N/A
Informations générales	Utilisation en intérieur uniquement; ne pas exposer à la pluie ou à l'humidité

FOIRE AUX QUESTIONS - MultiSync LT80 NEC

Comment remplacer la lampe du projecteur NEC MultiSync LT80 ?

Éteignez le projecteur et débranchez-le. Attendez que la lampe refroidisse. Ouvrez le compartiment de la lampe, retirez l'ancienne lampe et insérez la nouvelle en respectant les indications de la notice. Refermez le compartiment et réinitialisez le compteur de lampe via le menu.

Quelle est la résolution maximale supportée par le MultiSync LT80 ?

La résolution native est XGA (1024x768). Il peut afficher des signaux jusqu'à UXGA (1600x1200) en compression.

Comment corriger l'image trapézoïdale ?

Utilisez les touches de correction trapézoïdale (Keystone) sur la télécommande ou le clavier du projecteur. Ajustez verticalement ou horizontalement jusqu'à ce que l'image soit rectangulaire.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est branché et que l'interrupteur secteur est allumé. Assurez-vous que le voyant de la lampe n'est pas rouge. Si le ventilateur ne tourne pas, cela peut indiquer une surchauffe ou un défaut.

Comment nettoyer le filtre à air ?

Éteignez le projecteur et débranchez-le. Retirez le filtre à air, nettoyez-le avec un aspirateur ou rincez à l'eau tiède (savon doux). Laissez sécher complètement avant de remettre en place.

Peut-on utiliser le projecteur sans écran ?

Oui, vous pouvez projeter sur un mur blanc ou une surface plane. Pour une meilleure qualité, utilisez une toile de projection adaptée.

Quels types de connectiques vidéo sont disponibles ?

Le projecteur dispose d'une entrée VGA (D-sub 15), S-Vidéo (Mini DIN), composite (RCA) et composante (Y Cb Cr via VGA adapté).

Comment régler la mise au point et le zoom ?

Tournez la bague de mise au point située sur l'objectif pour affiner l'image. Utilisez la bague de zoom pour ajuster la taille de l'image.

Le message 'Temperature' s'affiche, que faire ?

Cela indique une surchauffe. Vérifiez que les entrées d'air ne sont pas obstruées et que le filtre est propre. Éteignez le projecteur et laissez-le refroidir avant de redémarrer.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur des sites comme notice-facile.com. Vous pouvez également contacter le support NEC pour une copie.

MODE D'EMPLOI MultiSync LT80 NEC

Ce symbole a pour but de prévenir l'utilisateur de la présence d'une tension dangereuse, non isolée se trouvant à l'intérieur de l'appareil. Elle est d'une intensité suffisante pour constituer un risque d'électrocution. Eviter le contact avec les pièces à l'intérieur de cet appareil.

Ce symbole a pour but de prévenir l'utilisateur de la présence d'importantes instructions concernant l'entretien et le fonctionnement de cet appareil. Par conséquent, elles doivent être lues attentivement afin d'éviter des problèmes.

AVERTISSEMENT

AFIN DE REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE. AUSSI, NE PAS UTILISER LA FICHE POLARISEE AVEC UN PROLONGATEUR OU UNE AUTRE PRISE DE COURANT SAUF SI CES LAMES PEUVENT ETRE INSEREES A FOND. NE PAS OUVRIR LE COFFRET, DES COMPOSANTES HAUTE TENSION SE TROUVENT A L'INTERIEUR. LAISSER A UN PERSONNEL QUALIFIE LE SOIN DE REPARER CET APPAREIL.

DOC avis de conformation

DOC avis de conformation

Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le Matériel Brouilleur du Canada.

Importantes précautions de sécurité

Les points suivants sont des précautions de sécurité importantes destinées à garantir une longue durée de service du projecteur et afin d'éviter un incendie et des risques d'électrocution. S'assurer de lire attentivement ces précautions de sécurité et respecter tous les avertissements décrits ci-dessous.

Installation

1. Pour un fonctionnement optimal, utiliser le projecteur dans une pièce sombre.
2. Placer le projecteur sur une surface à niveau et dans un endroit sec exempt de poussières et d'humidité.

3. Ne pas placer le projecteur en plein soleil, près d'appareils ménagers ou d'autres appareils de chauffage.

4. La fumée, la vapeur et l'exposition aux rayons directs du soleil risquent de détériorer sérieusement les composantes internes.

5. Eviter des manipulations brusques lors du déplacement du projecteur, car un choc violent pourrait endommager les composantes internes.
6. Ne pas deposer d'objets lourds sur le dessus du projecteur.
7. Lors de l'installation du projecteur au plafond, respecter les instructions suivantes.
   a. Le plafond doit être suffisamment solide pour supporter le poids du projecteur et il doit être installé selon les codes de construction locaux.
   b. Le projecteur doit être installé par un personnel qualifié.

Alimentation

1. Le projecteur est conçu pour fonctionner à 100-120 ou 220-240VCA 50/60Hz. S'assurer que la tension d'alimentation locale satisfait cette exigence avant d'utiliser le projecteur.
2. Manipuler le câble d'alimentation avec précaution et éviter de le plier excessivement. Un cordon endommagé risque de provoquer une électrocution ou un incendie.

Remplacement de la lampe

• Assurez-vous de bien remplacer la lampe lorsque le voyant d'usure s'allume. Si vous continuez d'utiliser la lampe après 1000 heures d'utilisation, l'ampoule peut se briser et des brisures de verre peuvent être éparpillées dans le compartiment de la lampe. Ne les touchez pas car elles peuvent vous blesser. Dans ce cas, contactez votre revendeur NEC afin de procéder au remplacement de la lampe.
• Attendez minimum UNE minute après avoir éteint la lampe avant de la rallumer. Une haute tension est immédiatement appliquée à la lampe quand celle-ci est mise sous tension. Par conséquent, éteindre, puis tout de suite rallumer peut abréger la vie de votre lampe et endommager votre projecteur DLP.

Précautions pour éviter un incendie ou une électrocution

1. Une ventilation appropriée doit être assurée afin d'éviter une accumulation de chaleur à l'intérieur du projecteur. S'assurer que les trous de ventilation ne sont pas obstrués. Laisser un espace d'au moins 10 cm (quatre pouces) entre le projecteur et les murs.

2. Si le projecteur n'est pas utilisé pendant une période prolongée, retirer la fiche de la prise secteur.

Nettoyage

1. Débrancher le projecteur de la prise d'alimentation avant le nettoyage.
2. Nettoyer régulièrement le coffret avec un chiffon doux. S'il y a des taches tenaces, utiliser une solution d'un détergent doux. Ne jamais utiliser de détergents puissants ou des solvants, tel que l'alcool ou un diluant pour nettoyer le projecteur.

3. Utiliser un appareil diffuseur chauffant ou du papier de nettoyage de lentille disponible dans le commerce pour nettoyer la lentille.
   Ne pas frapper ou rayer la surface de la lentille, car des défauts risquent de se produire sur la surface de la lentille.

4. Eviter que des objets étrangers, des agrafes, des clous et du papier, par exemple, pénètrent à l'intérieur du projecteur. Ne pas essayer de récupérer ces objets soi-même ou ne pas insérer des objets métalliques, des fils et des tourne-vis, par exemple à l'intérieur du projecteur. Si un objet tombe à l'intérieur du projecteur, le débrancher immédiatement et contacter un dépanneur qualifié pour retirer l'objet.

5. Ne pas placer des liquides sur le dessus du projecteur.

- Ne regardez pas à l'intérieur de l'objectif lorsque le projecteur est en marche. Vous risquez de vous blesser gravement aux yeux.

- Ne regardez pas à l'intérieur de la flèche laser lorsque celle-ci est en marche et ne dirigez pas le rayon laser sur une autre personne. Vous risquez de provoquer ue blessure grave.

LIMITED WARRANTY

Cette section décrit les procédures simples d'entretien que vous aurez à suivre pour remplacer la lampe et remplacer les piles de la télécommande.

Remplacement de la lampe

Lorsque la lampe a été utilisée pendant 1000 heures ou plus, le voyant "Status" (état) du coffret s'allume. Même si la lampe peut encore fonctionner, remplacez-la au bout de 1000 heures pour conserver une performance optimale de votre projecteur.

PRECAUTIO N

• NE TOUCHEZ PAS A LA LAMPE juste après qu'elle a été utilisée. Elle est très chaude. Laissez-la refoidir pendant au moins une heure avant de la manipuler.
• NE RETIREZ AUCUNE VIS mis à part la vis qui fixe le couvercle de lampe et les deux vis du compartiment de lampe. Vous risquez de recevoir une décharge électrique.
• Mettez le projecteur hors circuit et débranchez le cordon d'alimentation. Laissez refroidir la lampe pendant au moins une heure.
• Le projecteur s'éteindra et restera en attente après 1100 heures d'utilisation. Dans ce cas, remplacez la lampe. Si vous continuez d'utiliser la lampe après 1000 heures d'utilisation, l'ampoule peut se briser et des brisures de verre peuvent être éparpillées dans le compartiment de la lampe. Ne les touchez pas car elles peuvent vous blesser. Dans ce cas, contactez votre revendeur NEC afin de procéder au remplacement de la lampe.

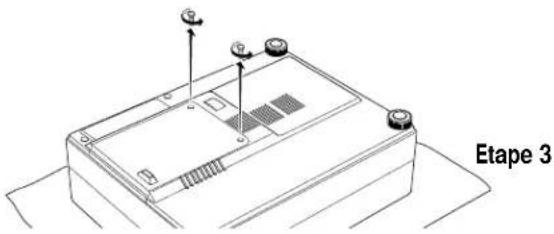

Etape 3

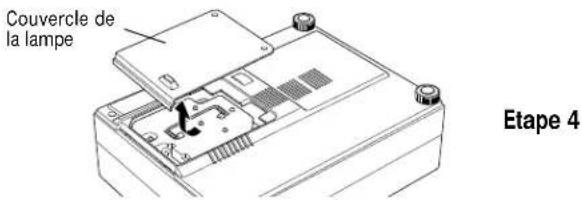

Couvercle de la lampe Etape 4

Boîtier de lampe Etape 5

Pour remplacer la lampe :

1. Mettre l'appareil sous tension et débrancher le cordon d'alimentation.
2. Retourner l'unité principale pour avoir accès à la partie inférieure.
3. Déposer les vis de fixation du couvercle de la lampe.
4. Faire glisser le couvercle de la lampe dans la direction de la flèche et le déposer.

ATTENTION : ne pas utiliser une autre lampe que la lampe de remplacement NEC. Commander celle-ci auprès du détaillant NEC à l'aide du numéro de modèle du projecteur.

1. Déposer les trois vis du boîtier de lampe.
   (Il y a un mécanisme de déclenchement dans le boîtier de lampe pour empêcher une décharge électrique. Ne pas essayer de circonvenir ce mécanisme)
2. En maintenant la poignée, tirer le boîtier de lampe vers l'avant et l'extraire.
3. Installer le nouveau boîtier de lampe et le fixer avec les trois vis.
4. Serrer les trois vis du boîtier de lampe.
5. Réinstaller le couvercle de la lampe dans sa position d'origine et le fixer avec les vis de fixation.
6. Initialiser le temps de la lampe.
   Sélectionner le menu de temps d'utilisation de la lampe, puis appuyer sur la touche ON sur la télécommande et la maintenir enfoncée pendant au moins dix secondes.

REMARQUE : Pour remettre à zéro l'horloge de lampe après 1100 heures d'utilisation, appuyez sur la touche "Power Off" (alimentation désactivée)(et non "Power On" (alimentation activée)) de la télécommande pendant dix secondes.

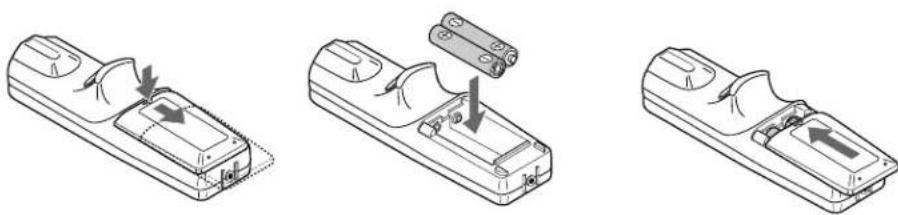

Installation des piles de la télécommande

1. Appuyez fermement et retirez le couvercle des piles en le faisant glisser.
2. Retirez les deux piles usagées et installez de nouvelles piles (AA). Assurez-vous de respecter la polarité (+/-) des piles.
3. Remettez le couvercle des piles en le faisant glisser, jusqu'à ce qu'il s'emboîte.

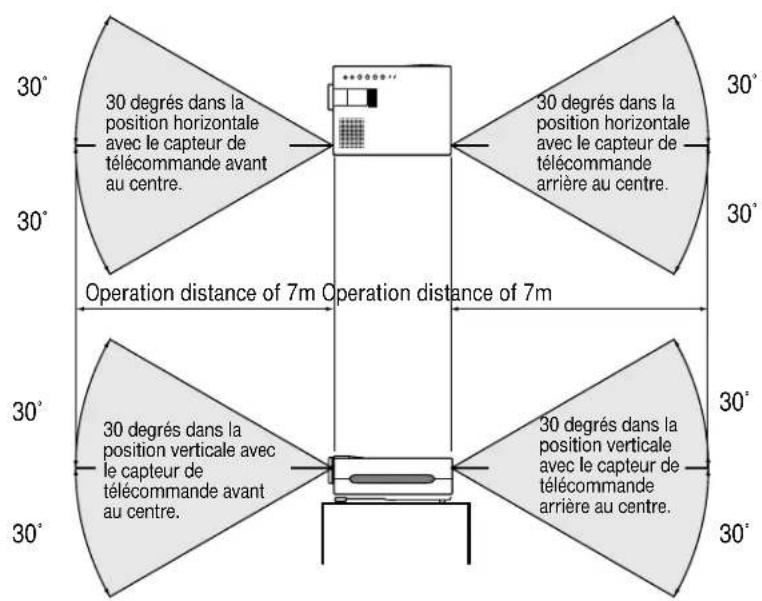

Portée de fonctionnement

Portée de 30 degrés vers le haut/ le bas/ la gauche / la droite et d'une distance de 7 mètres du capteur le télécommande.

RGB (H : 15 - 60 kHz, V : 50 - 85 Hz)

Video Bandwidth 60 MHz
