ELPDC11 - Document Camera EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Document camera
Résolution maximale	1920 x 1080 pixels (Full HD)
Capteur	CMOS
Zoom optique	3x
Zoom numérique	10x
Connectivité	USB, HDMI, VGA
Compatibilité	Windows, Mac OS
Alimentation électrique	Adaptateur secteur inclus
Dimensions approximatives	320 x 220 x 60 mm
Poids	1,5 kg
Fonctions principales	Capture d'images, enregistrement vidéo, présentation de documents
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement l'adaptateur d'origine
Informations générales	Idéal pour les présentations en classe ou en entreprise, facile à transporter

FOIRE AUX QUESTIONS - ELPDC11 EPSON

Comment connecter l'EPSON ELPDC11 à un ordinateur ?

Pour connecter l'EPSON ELPDC11 à un ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble à l'appareil et l'autre à un port USB libre sur votre ordinateur.

Pourquoi l'image projetée est-elle floue ?

L'image peut être floue en raison d'un mauvais réglage de la mise au point. Utilisez la molette de mise au point sur l'appareil pour ajuster la netteté de l'image.

L'EPSON ELPDC11 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez également d'utiliser une autre prise électrique.

Comment ajuster la luminosité de l'image ?

Vous pouvez ajuster la luminosité via les paramètres de l'appareil. Accédez au menu des paramètres et sélectionnez l'option de luminosité pour faire les ajustements nécessaires.

L'EPSON ELPDC11 est-il compatible avec un système d'exploitation spécifique ?

L'EPSON ELPDC11 est compatible avec la plupart des systèmes d'exploitation, y compris Windows et macOS. Assurez-vous d'avoir installé les derniers pilotes disponibles sur le site d'Epson.

Comment nettoyer l'objectif de l'EPSON ELPDC11 ?

Pour nettoyer l'objectif, utilisez un chiffon doux et propre. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la lentille.

Que faire si l'appareil ne détecte pas le signal vidéo ?

Assurez-vous que le câble vidéo est correctement connecté et qu'il n'est pas endommagé. Vérifiez également que la source vidéo est allumée et sélectionnée sur votre appareil.

Comment réinitialiser l'EPSON ELPDC11 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres et recherchez l'option de réinitialisation. Suivez les instructions à l'écran pour rétablir les paramètres d'usine.

MODE D'EMPLOI ELPDC11 EPSON

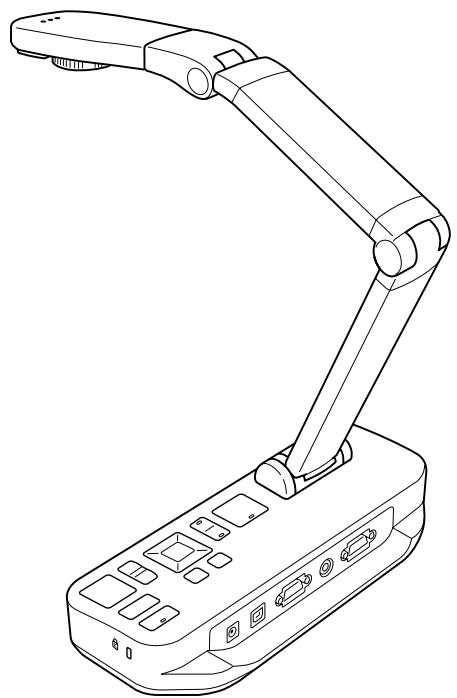

Camera pour documents Guide de l'utilisateur

ELPDC11

Consignes de sécurité importantes

Lisez le present Guide de l'utilisateur et suivez l'ensemble des consignes de sécurité concernant laamera pour documents. Conservez le presente guide à portée de main afin de pouvoir vous y reporter ultérieurement.

Avertissement	Ce symbole indique des informations dont le non-respect risque d'entrainer des blessures, voire des blessures mortelles, en raison d'une manipulation incorrecte.
Attention	Ce symbole indique des informations dont le non-respect risque d'entrainer des dommages corporels ou matériels, en raison d'une manipulation incorrecte.

Exigences environnementales

Avertissement

Ne laisserz pas laamera pour documents ou la télécommande avec des piles à l'intérieur d'un vehicule dont les vitres sont fermées, dans des lieux exposés à la lumière directe du soleil ou autres lieux qui peuvent devenir extrément chauds, faute de quoi des dommages thermiques, un incendie ou des anomalies de fonctionnement risquent de survenir.

N'utilise pas et ne stockez pas laamera pour documents à l'extérieur pendant une période de temps prolongée ou la où l'appareil peut être exposé à la pluie, à l'eau ou à une humidité excessive, faute de quoi un incendie ou une décharge électrique risque de survenir.

N'utilisez pas laamera pour documents dans des lieux ou de la fumée de cigarettes peut etre presente ou ou l'appareil sera exposé a de la fumee grasse, de I'humidite ou de la vapeur ( comme dans les zones de cuisson ou a proximete d'humidificateurs, par exemple) ou dans des lieux tres chauds ou tres poussiereux. Cela peut avoir un effet négatif sur la qualite des images projetees.

Attention

Ne placez pas laamera pour documents à proximate de fils électriques à haute tension ou de sources de champs magnétiques. Cela peut interférer avec le fonctionnement correct.

Utilisez l'appareil dans des conditions environnementales adaptées. p.66

Ne placez et ne stockez pas l'appareil dans des lieux accessibles aux jeunes enfants. L'appareil peut tomber ou basculer et entraîner des blessures.

Ne placez pas laamera pour documents dans un lieu ou elle sera soumise a un niveau elevé de vibrations ou de chocs.

Avtissement

Ouvrez uniquely les capots de laamera pour documents dans la mesure spécifique indiquée dans le Guide de l'utilisateur. Ne tentez jamais de démonter ou de modifier laamera pour documents. Confiez toutes les réparations à du personnel d'entretien qualifié.

Débranche laamera pour documents de la prise électrique et confiez toutes les réparations à du personnel d'entretien qualifié dans les conditions suivantes :

• si le periphérique émet de la fumée, des odeurs étranges ou des bruits inhabituels,
• si du liquide ou des objets étrangers pénétrent dans le périhérique,
• si le periphérique tombe ou si le boitier a eté endommagé.

Si vous continue à utiliser l'appareil dans ces conditions, un incendie ou une décharge électrique risque de survenir.

Ne tentez pas d'utiliser un adaptateur autre que l'adaptateur secteur et le cordon d'alimentation fournis avec le périphérique. L'utilisation d'un adaptateur non adaptable peut entrainer des dommages, une surchauffe, un incendie ou une décharge électrique.

Veillez à utiliser l'adaptateur secteur avec la tension indiquée dans le present guide. L'utilisation d'une autre source d'alimentation peut entraîner un incendie ou une décharge électrique.

Si l'adaptateur secteur, le cordon d'alimentation ou laamera pour documents est endommagé, mettez l'appareil hors tension, débranchez l'adaptateur secteur de la prise électrique et contactez votre distributeur local. L'utilisation d'un périphérique endommagé peut entraîner un incendie ou une décharge électrique.

Ne touchez pas le periphérique, l'adaptateur secteur ou la fiche avec les mains mouillées, faute de quoi une décharge électrique risque de survenir.

Ne tirez pas trop fort sur le cordon electrique et ne place pas d'objects lourds sur le cordon. Si l'adaptateur secteur, le cordon d'alimentation ou laamera pour documents est endommagé, mettez l'appareil hors tension, débranchez l'adaptateur secteur de la prise electrique et contactez votre distributeur local. L'utilisation d'un péripérisque endommagé peut entrainer un incendie ou une décharge electrique.

Attention

Mettez laamera pour documents hors tension et débranchez-la après utilisation.

Assurez-vous que l'appareil est hors tension, que la fiche est déconnectée de la prise et que tous les cables sont déconnectés avant de déplacer laamera pour documents.

Sécurité des yeux

Avtissement

Ne fixez pas l'objet lorsque la lampe a diode electroluminescente est allumée. La lumière vivé peut abirmer vos yeux.

Avtissement

Le boitier de laamera pour documents peut se craqueler si vous appliquez des autocollants sur les vis pour les empêcher de se desserrer ou si vous utilisez des lubrifiants ou des huiles au niveau de laamera pour documents. Cela peut entrainer des blessures graves. N'applique pas d'autocollants sur les vis pour les empêcher de se desserer et n'utilise pas d'huiles ou de lubrifiants.

Attention

Ne place pas laamera pour documents dans un lieu instable, tel qu'une table branlante ou une surface inclinee. Laamera pour documents peut tomber ou basculer, ce qui entrainera des blessures. Si vous utilisez une table, un chariot ou un support, veillez a ce que l'elément soit stable et ne risque pas de basculer.

Si vous utilisez les points de montage situés sous laamera pour documents pour la fixer à une table, un chariot ou un support, serrez fermement les boulons, sans pour autant les serrer de manière excessive. N'utilise pas d'adhesifs.

Nettoyage et liquides

Avtissement

Utilisez un chiffon sec (ou, pour les taches tenaces, un chiffon humide essore) pour le nettoyage. N'utilisez pas de produits de nettoyage liquides, de produits de nettoyage en aerosol ou de solvants, tels que de l'alcool, du diluant ou de la benzine.

Ne placez pas de recipients de liquide sur ou a proximé de l'unité.

Ne versez pas de liquide et ne vaporisez pas de brume fine dans laamera pour documents. La pénétration de liquides dans laamera pour documents peut entrainer des anomalies de fonctionnement, un incendie ou une décharge électrique. Si du liquide est renversé, mettez l'appareil hors tension, débranchez l'adaptateur secteur de la prise électrique et contactez votre distributeur local. L'utilisation d'un périphérique endommagé peut entrainer un incendie ou une décharge électrique.

N'insérez pas et ne faites tomber d'objets en métal, inflammables ou étrangers dans les fentes d'aération ou les ouvertures de laamera pour documents. De même, ne l'aissez pas de tels objets à proximé, faute de quoi un incendie, une décharge électrique ou des brûlures risquent de survenir.

Attention

Débranchez laamera pour documents de la prise avant de proceder au nettoyage de manière à éviter les décharges électriques.

Utilisation générale

Attention

Ne forcez pas trop lors du reglage de laamera pour documents. Laamera pour documents peut etre cassee, ce qui entrainera des blessures.

Ne placez pas d'objects lourds sur laamera pour documents, faute de quoi elle sera endommagée.

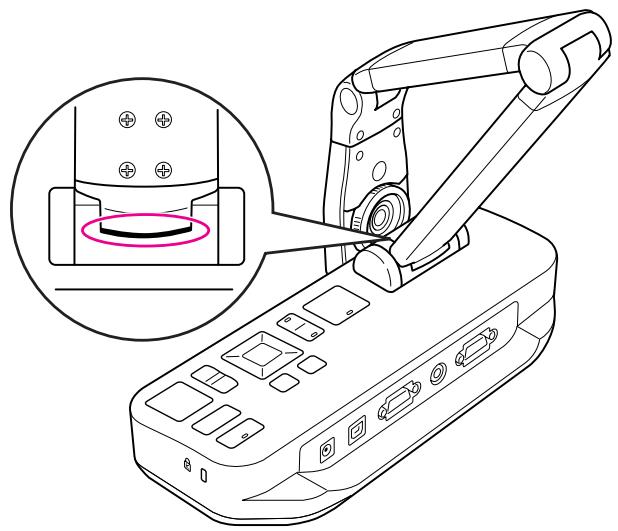

Ne tentez pas de placer le bras à plat ou de le plier vers l'arrière, faute de quoi il sera endommagé.

Sécurité des piles de la télécommande

Avertissement

L'utilisation incorrecte des piles peut entrainer la rupture des piles et des fuites de liquide des piles, ce qui peut occasionner un incendie, des blessures ou la corrosion de la télécommande.

Ne you frotte pas les yeux si du liquide des piles p^netre dans vos yeux. Lavez-les bien a l'eau et consultez immediatement un medecin. Si du liquide penetre dans votre bouche, rincez immediatement et abondament a l'eau et consultez un medecin. Si du liquide des piles entre en contact avec yours peau ou yours vetements, lavez a I'eau de maniere a eviter les eventuelles lesions cutanees.

Gardez les piles hors de portée des enfants. Les piles seront un risque d'étouffement et sont très dangereuses en cas d'ingestion.

Insérez les piles en respectant la polarité (+ et -). Le non-respect de cette consigne peut entrainer des fuites, une surchauffe ou une explosion.

N'utilisez pas une pile neuve et une pile usagée ou différents types de piles en même temps, faute de quoi une fuite, un phénomène de surchauffe ou une explosion risque de survenir.

Retirez les piles si vous ne comptez pas utiliser laamera pour documents pendant une période de temps prolongée. Lorsque les piles sont épisiées, retirez-les immédiatement du périhérique. Si vous laissez une pile déchargeant pendant longtemps dans l'appareil, le gaz émis par la pile peut entrainer une fuite, un phénomène de surchauffe, une explosion ou des déteriorations au niveau du périhérique.

Consignes de sécurité importantes 2

Introduction

Caracteristiques de l'appareil 9

Piles incluses 9

Composants de laamera pour documents 10

Vue supérieure (panneau de commande)/vue latérale/vue arrêté 10

Tete de la Camera 11

Socle 12

Touches de la télécommande 13

Télécommande 13

Stockage de laamera pour documents 15

Fixation de laamera pour documents 16

Configuration et utilisation de base

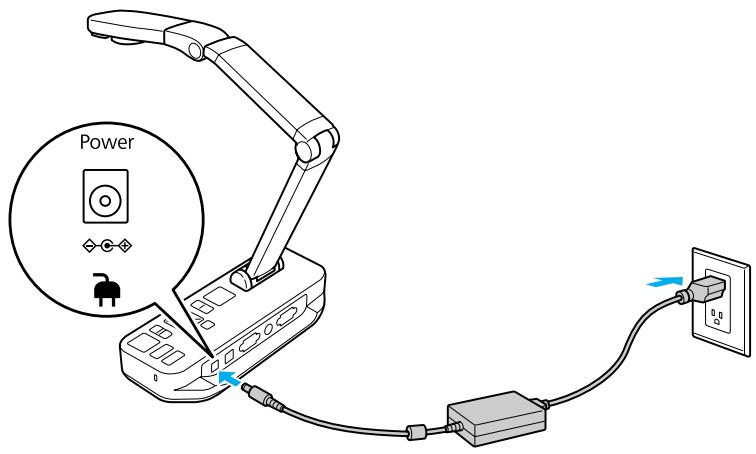

Branchement et mise sous tension 18

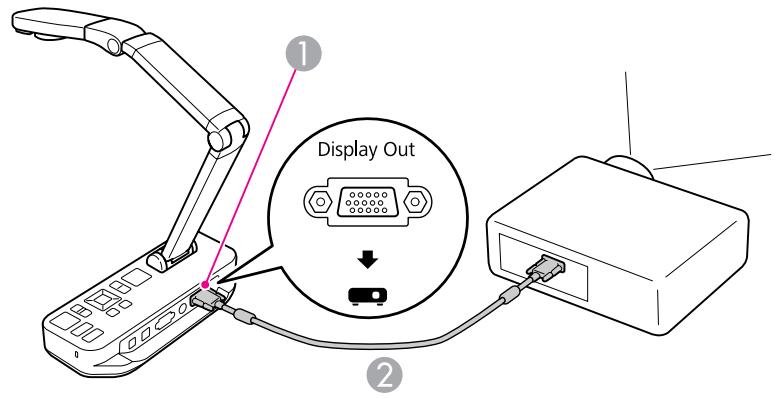

Connexion à un projecteur 19

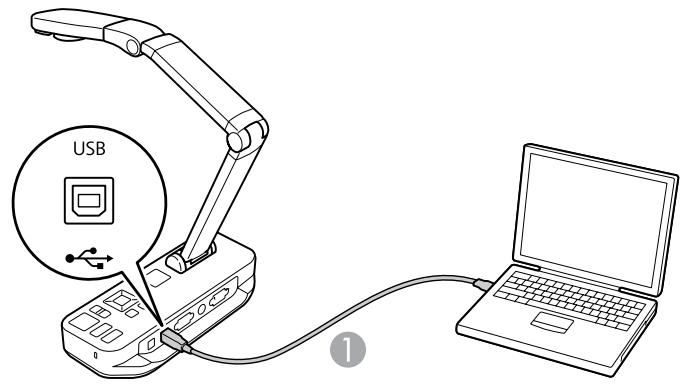

Connexion à un ordinateur 20

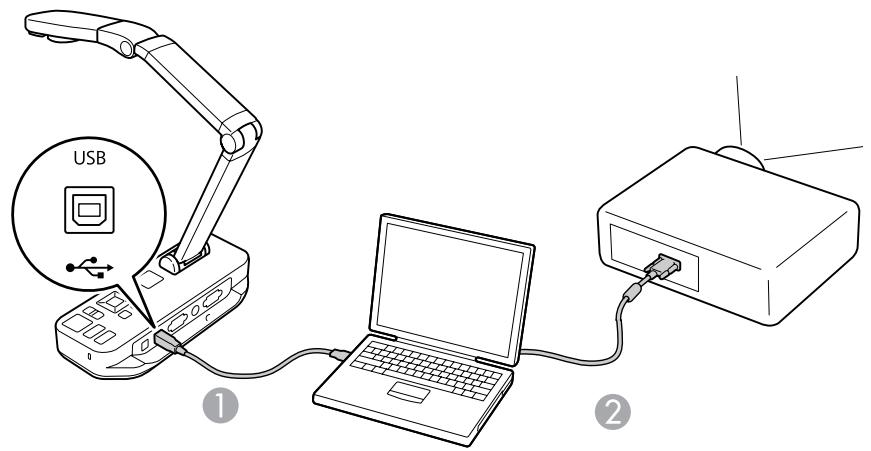

Connexion en vue d'utiliser le logiciel de laamera pour documents 20

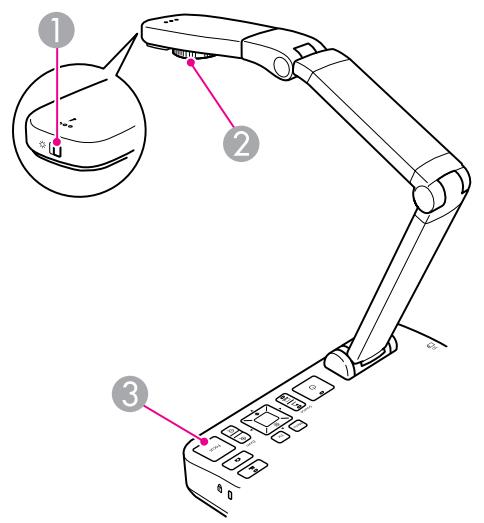

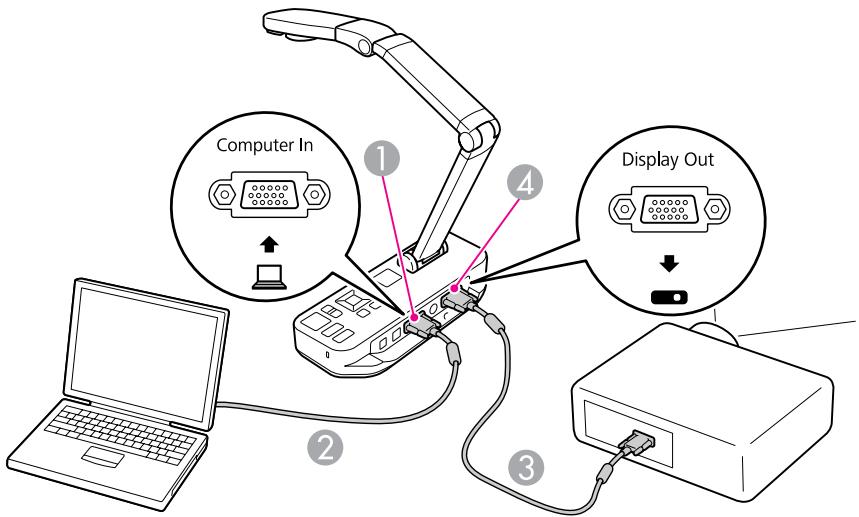

Connexion sans utiliser le logiciel de laamera pour documents 21

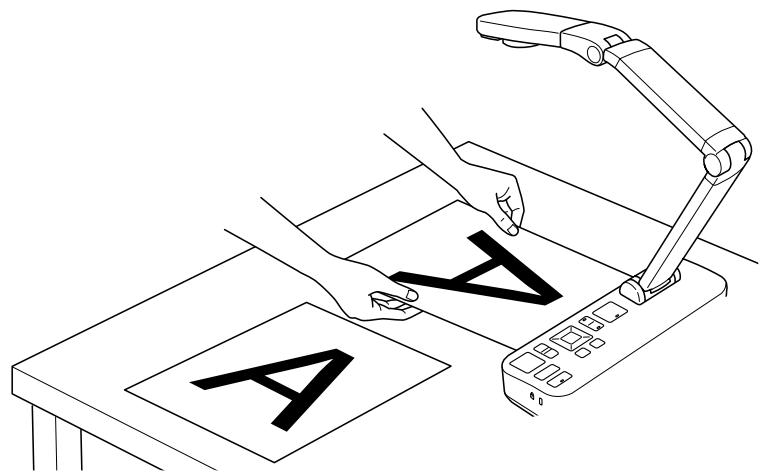

Affichage d'un document ou autres matériaux 22

Gel d'une image 23

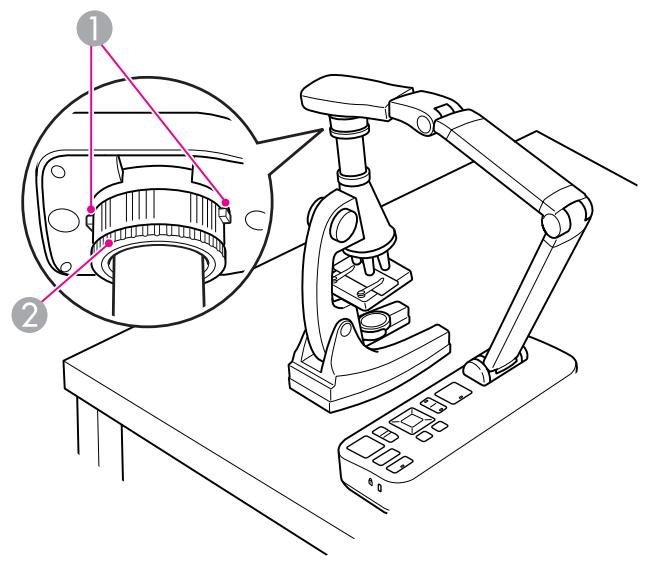

Affichage de petits objets en gros plan 23

Affichage d'actions en direct ou d'un tableau blanc 25

Transition entre votre ordinateur et l'image en direct de la camera 26

Réglages et effets de l'image

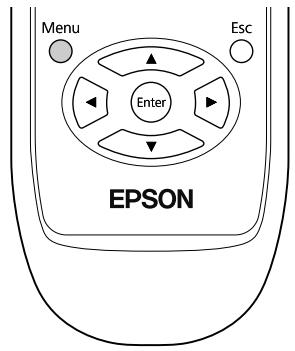

Utilisation du menu à l'écran 28

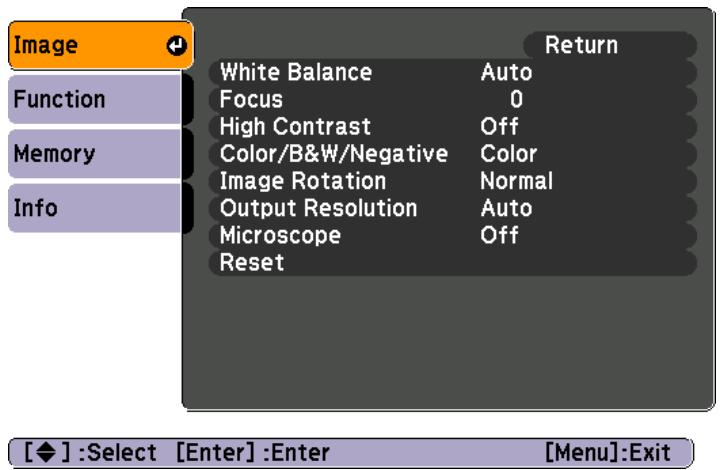

Définition des réglages de l'image 28

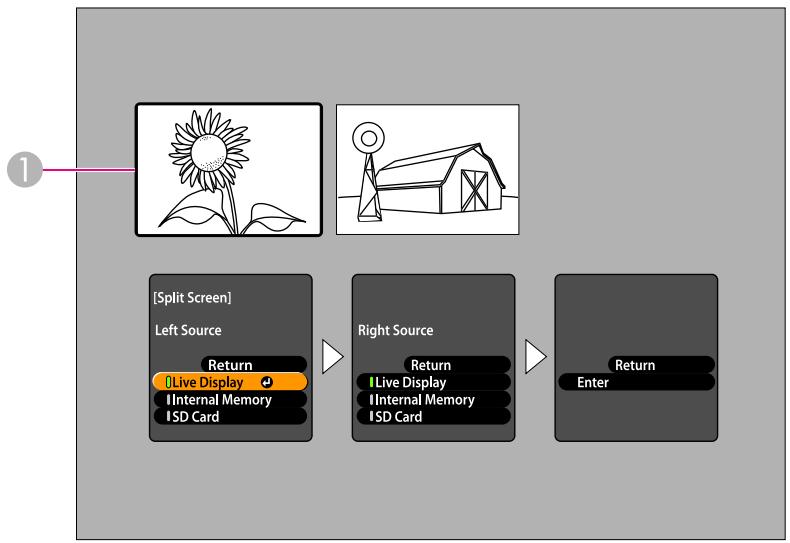

Affichage d'un écran divisé 29

Definition d'autres paramètres 31

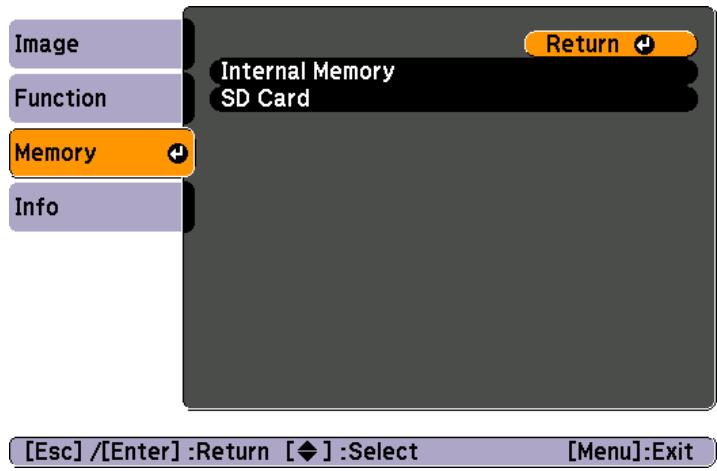

Enregistrement d'images et affichage d'un diaporama

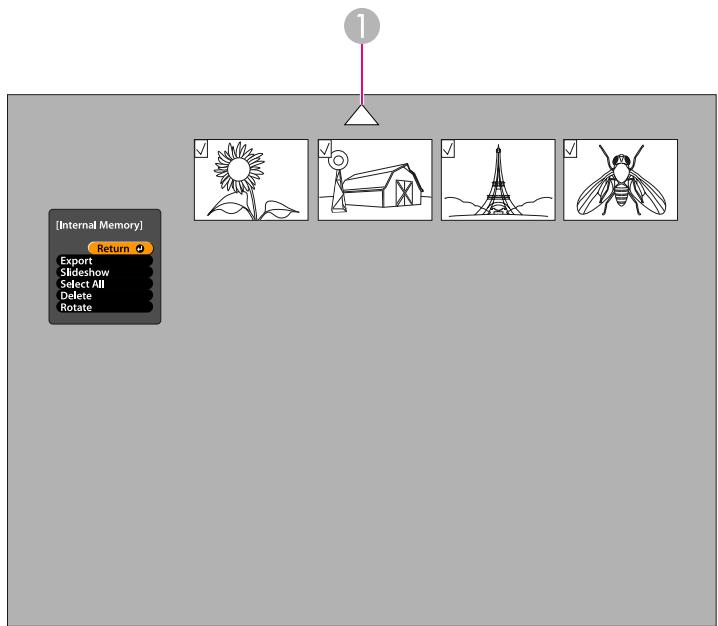

Enregistrement des images dans la mémoire interne 33

Exportation des images vers une carte mémoire 34

Affichage et gestion des fichiers de l'ordinateur 36

Affichage d'un diaporama 38

Utilisation du logiciel inclus

Installation du calculiel 41

Désinstallation du logiciel 41

Windows 41

Macintosh 41

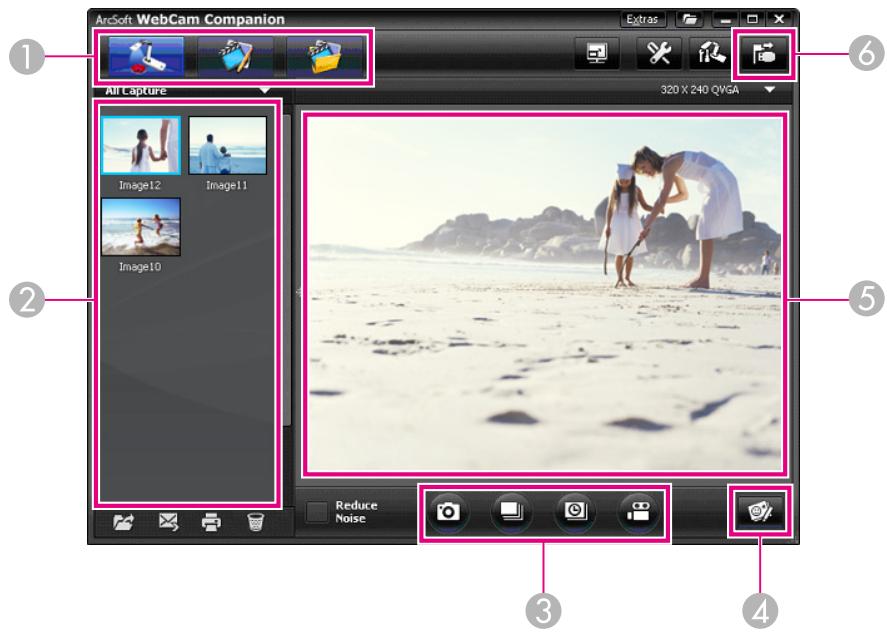

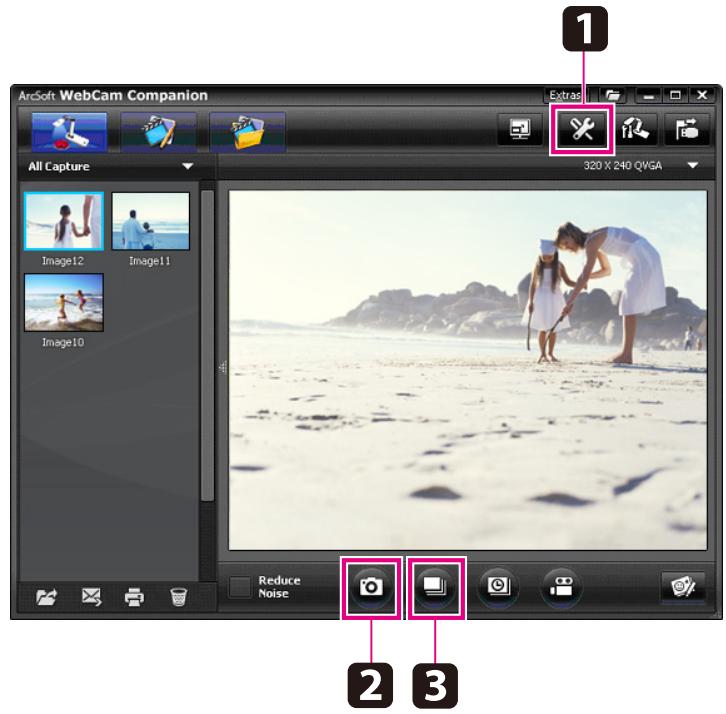

Lancement du calculiel 42

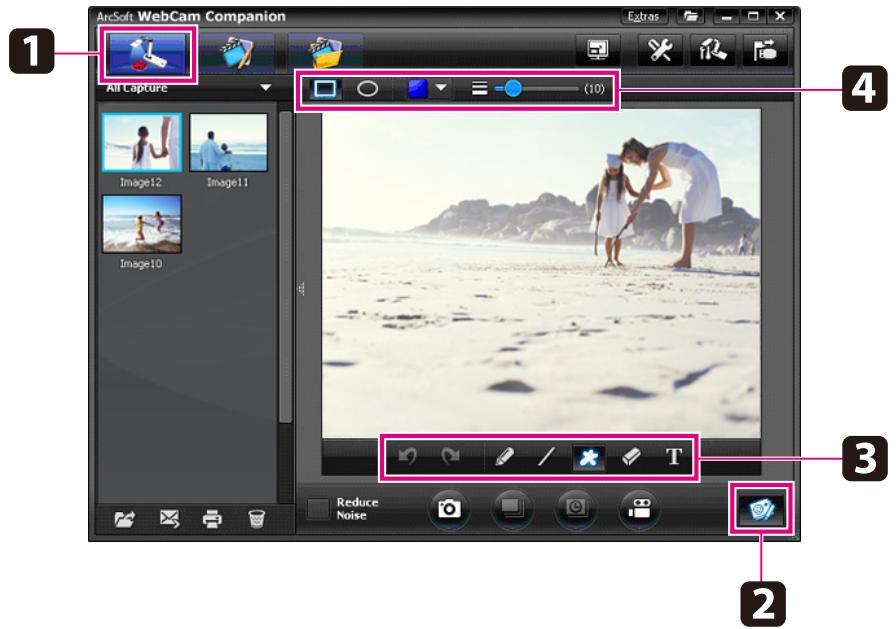

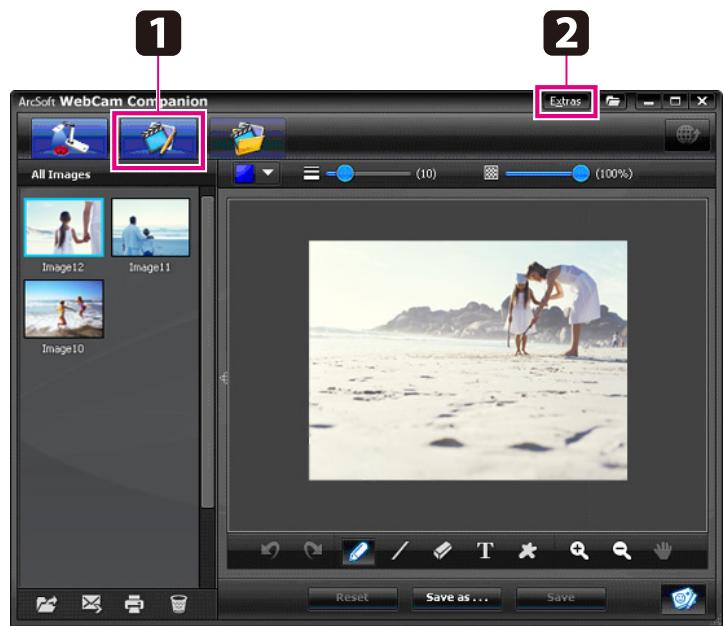

Annotation d/images 43

Capture d'images fixes 44

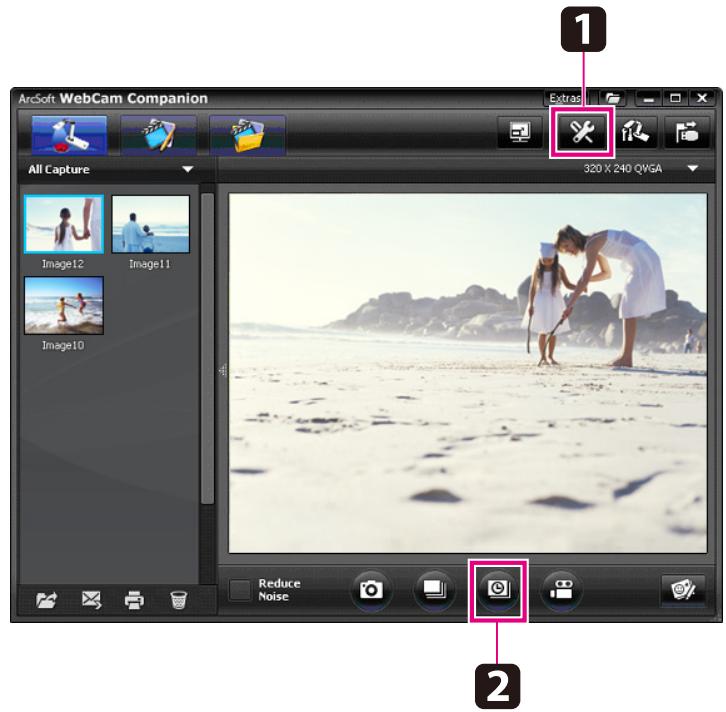

Enregistements video accélérés 45

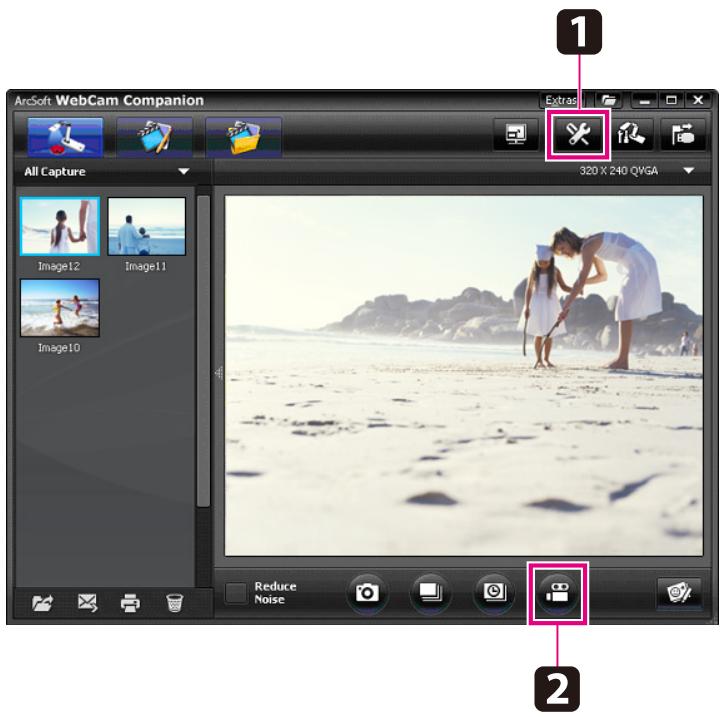

Enregistrement de videos 46

Format de fichier compatible 46

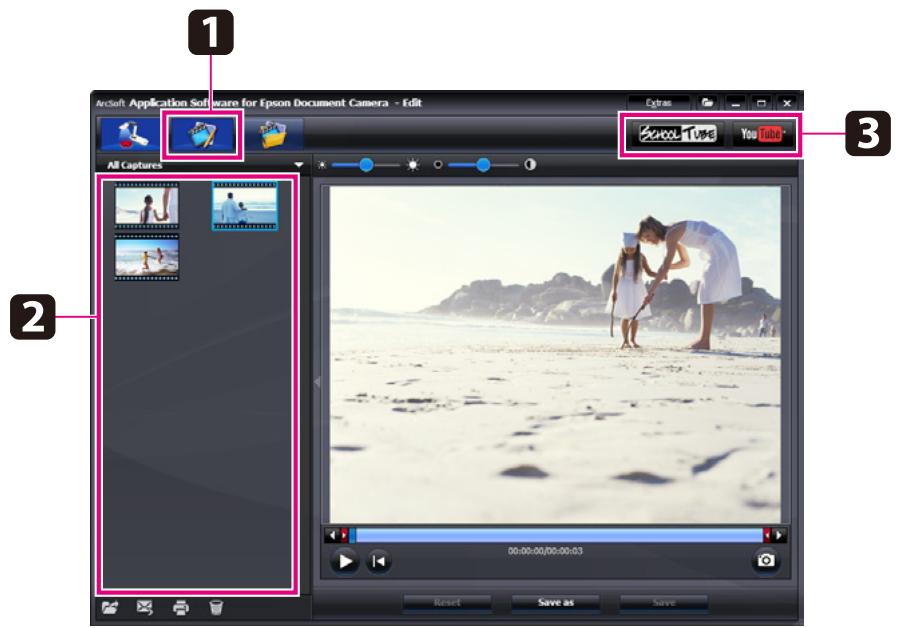

Modification des fichiers enregistrés 48

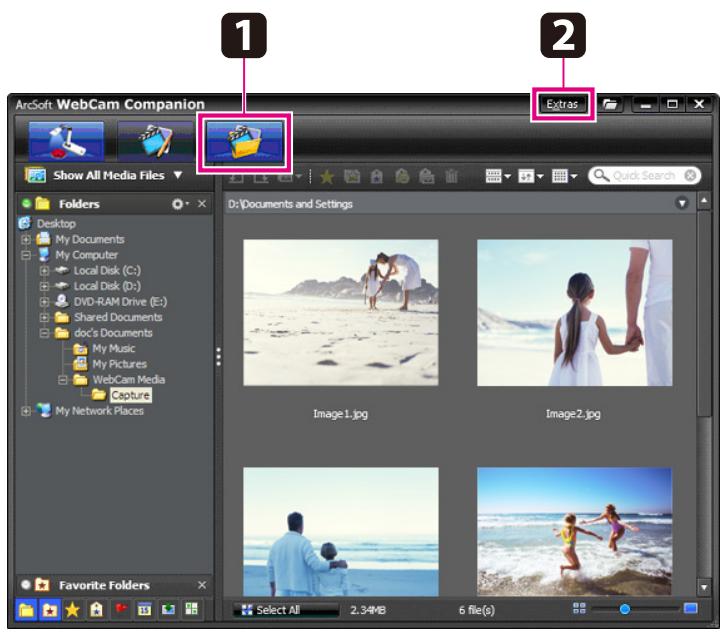

Gestion des fichiers enregistrés 49
Téléchargement et partage des videotos 50

Dépannage

Problèmes et solutions 52

Problèmes de fonctionnement 52
Problèmes de qualité d'image 52
Problèmes lors de l'utilisation d'une carte SD 53
Problèmes lors de la connexion d'un ordinateur portable 53
Problèmes lors de l'utilisation du logiciel de laamera pour documents 53

Ou obtenir de l'aide 55

Ca tréristiques 66

Generales 66
Télécommande 66
Dimensions 66
Électriques 66
Adaptateur secteur 66
Environnementales 66
Configuration système requise 66

Droits d'auteur et marques commerciales 67

Utilisation responsable des matériaux protégés par des droits d'auteur 67

Marques commerciales 67

Introduction

La camera pour documents ELPDC11 vous permet de capturer et de projeter des pages de livres ou autres documents, voire même des objets en trois dimensions. Le logiciel inclus vous permit de capturer des enregistrements audio et video en direct, de creator des accelérés et d'annoter les images créées par la camera pour documents.

• Configuration polyvalente

Connectez laamera pour documents à un projecteur à l'aide d'un cable video composite ou VGA standard ou à un autre équipement video, tel qu'un écran externe.
- Capture d'images fixes

Capturez des images fixes dans la mémoire interne de 1 Go de laamera pour documents, sur une carte SD insérée ou au niveau de l'ordinateur connecté. Lisez ensuite les images sous forme de diaporama.
- Enregistrements audio et video en direct

Capturez des videos animées et fluides de 30 images par seconde maximum (avec le son émis par le microphone intégré) lorsque vous utilisez laamera pour documents avec un ordinateur et le logiciel inclus. Le logiciel vous permet de modifier les videos et de les lire ultérieurement.
- Images haute qualité et performances

Le capteur d'images de 5 megapixels, le zoom numérique 10x (sans pertes 2x maximum) et la zone de capture de 29,7 x 42 cm vous permettent d'afficher un maximum de deux pages côte à côte, bénéficiant de nombreux détails, avec la sortie SXGA/WXGA/XGA sélectionnée automatiquement pour une configuration facile.

Files incluses

• Télecommande avec deux piles AA
  Cordon d'alimentation et adaptateur
• Câble VGA
• Cable USB
• CD du logiciel
• CD du Manuel de l'utilisateur
• Guide de démarrage rapide
  Adaptateur de microscope

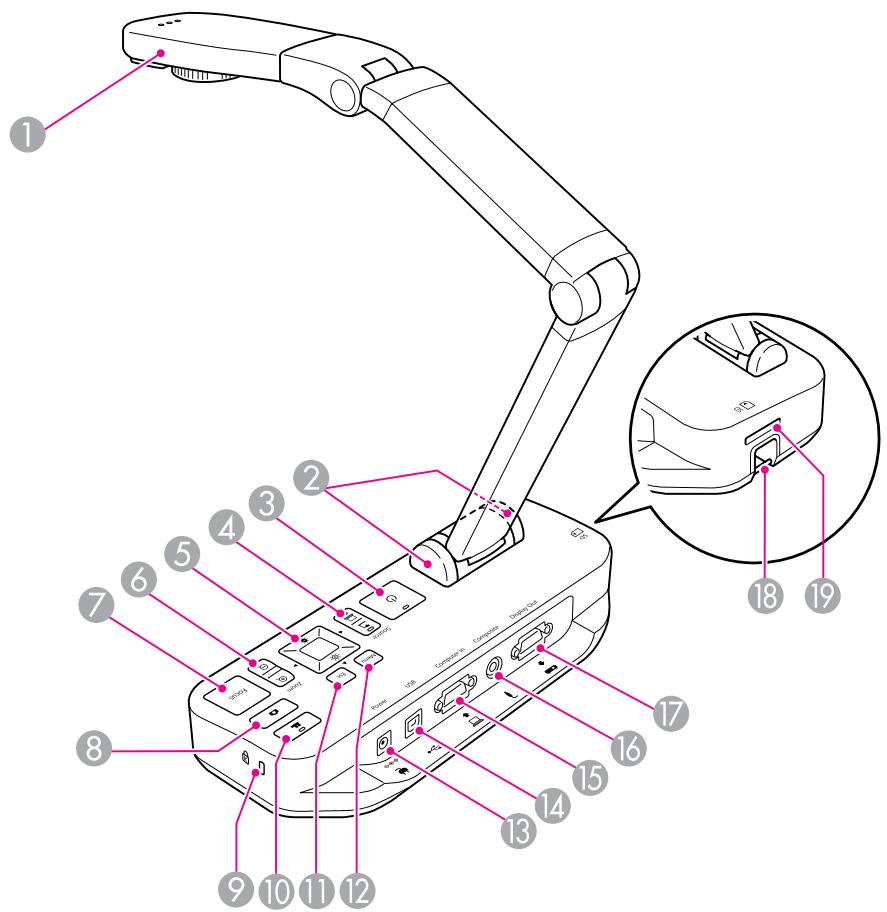

Vue supérieure (panneau de commande)/vuelaterale/vue arrête

Nom		Fonction

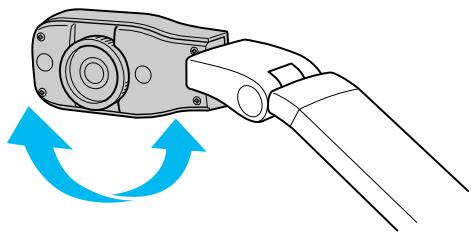

1	Tête de laamera	Faites pivoter la tête de laamera de ±90° pour afficher les images d'un document ou d'un mur.
2	Récepteur de la télécommande	Permet de receivevoir les signaux de la télécommande.

Nom		Fonction
3	Touchche [◎]	Permet de partager la camera pour documents sous ou hors tension.
4	Touchche [Source] [◎] [◎]	[◎] Permet de projeter les images à partir de la camera pour documents. [◎] Permet de projeter les images à partir d'un ordinateur.
5	Touchche [▲] [▼] [▲] [◆]	Lorsque l'écran du menu est affché, appuyez sur ces touches pour sélectionner les éléments de menu et les valeurs de paramétrage.
	Touchche [●○] [●●]	Permet de régler la luminosité de l'image.
	Touchche [Enter]	Lorsque le menu est affché, appuyez sur cette touche pour confirmer l'élement sélectionné.
6	Touchche [Zoom] [⊕] [◎]	Permet d'agrandir ou de réduire l'image sans modifier la taille de projection.
7	Touchche [Focus]	Appuyez sur la touche [Focus] pour procéder à la mise au point automatique de l'image. L'appareil ne peut pas procéder à la mise au point des objets se trouvant à moins de 10 cm environ de l'objectif de laamera.
8	Touchche [◎]	Appuyez sur la touche et relâchez-la pour geler l'image. Si vous maintainez la touche enfoncée, l'image fixe est enregistrée sur la carte SD ou dans la mémoire interne.
9	Fente de sécurité	La fente de sécurité est compatible avec le système de sécurité Microsaver fabriqué par Kensington. p.16
10	Touchche [◎]	Permet de démarrer et d'arrêtier l'enregistrement video à l'aide du logiciel inclus.
11	Touchche [Esc]	Permet d'arrêtier la fonction en cours d'exécution. Lorsque le menu est affché, appuyez sur cette touche pour passer au niveau de menu précédent.
12	Touchche [Menu]	Permet d'ouvrir et de fermer le menu.
13	Port de l'adaptateur secteur	Permet de connecter le cordon d'alimentation et l'adaptateur fournis.
14	Port USB (type B)	Permet de connecter laamera pour documents à un ordinateur via le cable USB fourni lors de l'utilisation du logiciel inclus.
15	Port Computer In	Permet de receivevoir les signaux d'un ordinateur.

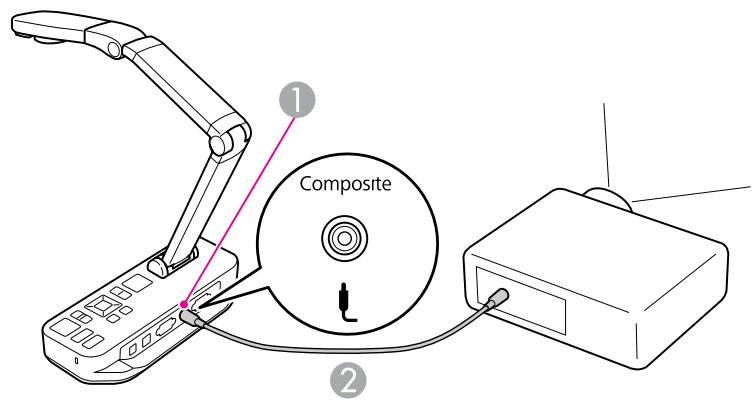

16	Port Composite	Permet d'envoyer des signaux video composite vers un projecteur ou un écran externe.
17	Port Display Out	Permet d'envoyer des signaux d/images vers un projecteur.

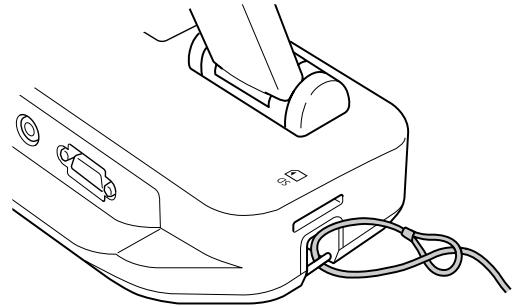

18	Barre de sécurité	Vous permet de fixer un cable de sécurité disponible dans le commerce de manière à verrouiller laamera pour documents. p.16

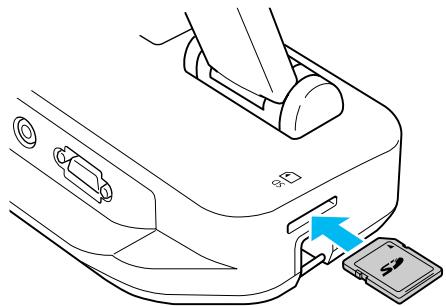

19	Fente pour carte SD	Vous permit d'enregistrer et d'afficher les images sur une carte SD. p.34

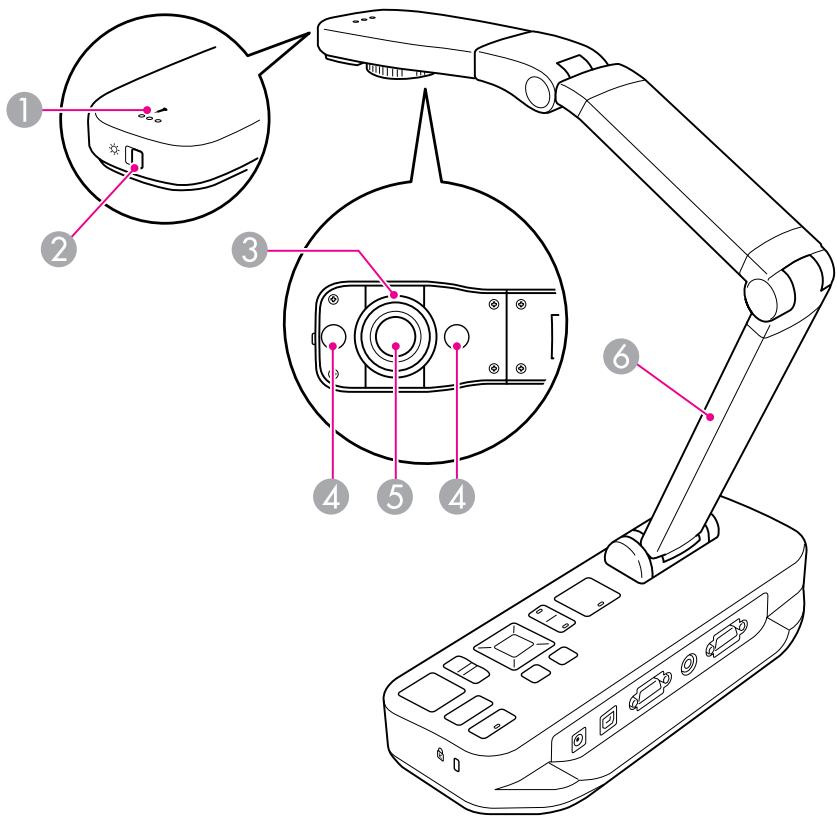

Tête de la Caméra

Nom		Fonction
1	Microphone	Permet de capturer le son lors de l'enregistrement d'une dette.
2	Interrupteur de la lampe [+]	Permet d'allumer ou d'éteindre la lampe à diode électroluminescente.
3	Molette de rotation de l'image	Permet de faire pivoter l'image affichée de ±90°.
4	Lampe à diode électroluminescente	Allumez cette lampe lorsque le document n'est pas suffisamment éclairé.
⑤	Objectif de laamera	Permet de capturer l'image.
⑥	Bras de laamera	Dépliez ou repliez le bras de laamera de manière à régler la hauteur de la tête de laamera.

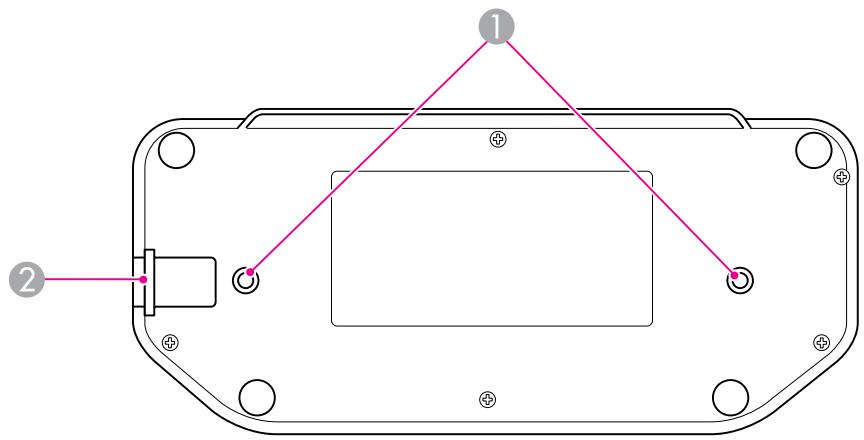

Socle

Nom		Fonction
1	Points de montage	Vous pouvez fixer laamera pour documents sur une table, un chariot ou un support avec des boulons M4 disponibles dans le commerce. p.16
2	Barre de sécurité	Vous permet de fixer un cable de sécurité disponible dans le commerce de manière à verrouiller laamera pour documents. p.16

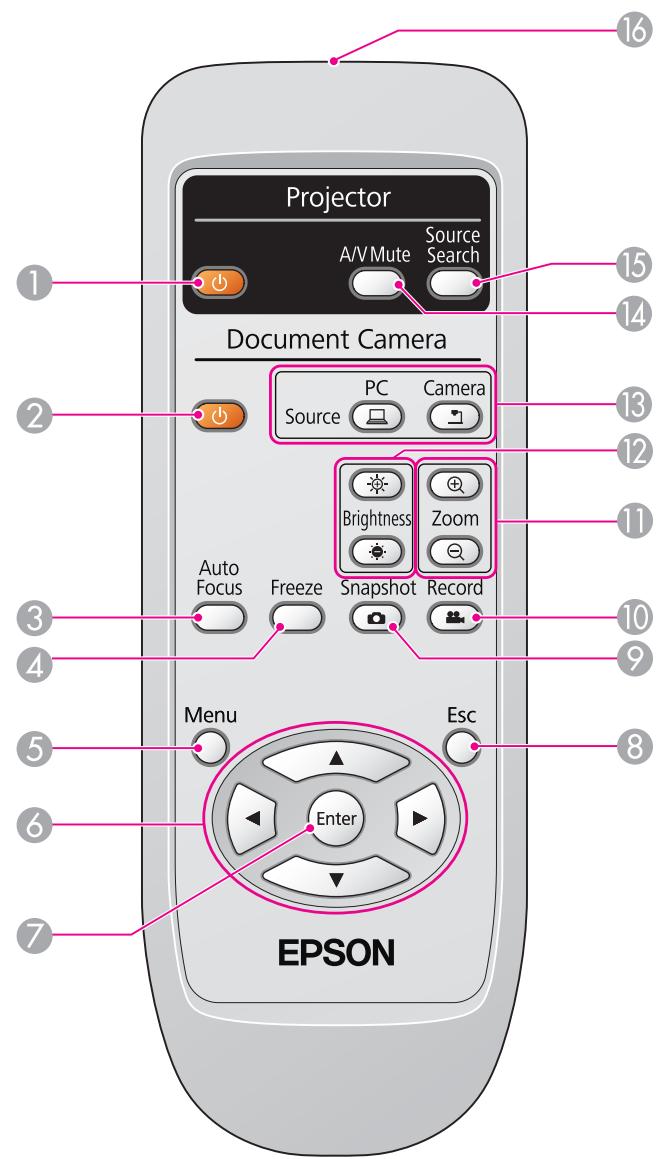

Télécommande

	Nom	Fonction
1	Touchche [◎]	Lors de l'utilisation avec un projecteur Epson, permet demettre le projecteur sous ou hors tension. Cette touche ne permet pas decommander laamera pour documents.
2	Touchche [◎]	Permet de mettre laamera pour documents sous ou hors tension. Cette touche ne permitpas de commander les projecteurs.
3	Touchche [Focus]	Appuyez sur la touche [Focus] pour procalar àla mise au point automatique de l'image.L'appareil ne peut pas procalar à la mise au point des objets se trouvant à moins de 10 cmenviron de l'objectif de laamera.
4	Touchche [Freeze]	Permet de geler l'image actuellémentaffichée.Appuyez de nouveau sur la touche pourpoursuivre.
5	Touchche [Menu]	Permet d'afficher et de fermer le menu.
6	Touches[▲][▼][▲][▼]	Lorsque l'écran du menu ou de l'aide est affchéé,appuyez sur ces touches pour sélectionner leséléments de menu et les valeurs de paramétrage.
7	Touchche [Enter]	Lorsque le menu est affchéé, appuyez sur cettetouche pour confirmer l'élement sélectionné.
8	Touchche [Esc]	Permet d'arrête la fonction en coursd'exécution. Lorsque le menu est affchéé,appuyez sur cette touche pour passer au niveaude menu précédent.
9	Touchche [Snapshot][◎]	Permet de capturer des images fixes.
10	Touchche [Record][◎]	Permet de démarrer et d'arrête l'enregistrementvideo à l'aide du logiciel inclus.
11	Touchche [Zoom][⊕][◎]	Permet d'agrandir ou de réduire l'image sansmodifier la taille de projection.
12	Touché [Brightness]	Permet de régler la luminosité de l'image.
13	Touché [Source]	[ ] Permet de projeter les images à partir d'un ordinateur.
	[ ] [ ]	[ ] Permet de projeter les images à partir de laamera pour documents.
14	Touché [A/V Mute]	Permet d'activer ou de désactiver la réserve et l'audio lors de la connexion de laamera pour documents utilisée avec un projecteur Epson.
15	Touché [Source Search]	Lors de l'utilisation avec un projecteur Epson, permet de modifier la source d'entrée connectée au projecteur.
16	Télécommande zone d'émission lumineuse	Permet d'envoyer les signaux de la télécommande.

Lorsque vous n'utilise pas laamera pour documents, il vous suffit de replier son bras comme indiqué. Le bras ne peut être plié à plat.

Attention

Ne tentez pas de placer le bras à plat ou de le plier vers l'arrière, faute de quoi il sera endommagé.

Attention

Lorsque la ligne noire située au bas du bras de laamera est visible, vous nevez arreter de plier le bras, faute de quoi vous risquez de l'endommager.

Vous pouvez fixer laamera pour documents en plaçant un cable au niveau de la barre de sécurité, représentée ci-dessous, ou en insérant un cable antivol Kensington dans le port de sécurité Kensington.

Vous pouvez également fixer laamera pour documents sur une table, un chariot ou un support aux points de montage indiqués ci-dessous. Utilisez des boulons M4. Vous pouvez les insérer dans le boitier de laamera pour documents jusqu'à une profondeur de 9mm maximum.

Points de montage

Attention

Serrez fermement les boulons, sans les serrer de manière excessive. N'utilise pas d'adhesifs.

Configuration et utilisation de base

Procedez comme indiquedans cette section pour configurer laamera pour documents et donner une presentation.

1 Connectez l'adaptateur d'alimentation comme indiqué. Branchez l'adaptateur dans une prise murale.

2 Appuyez sur la touche d'alimentation [O] pourmettre la camera pour documents sous tension. L'envoi d'une image par la camera pour documents nécessite environ 10 secondes.
3 Mettez le projecteur sous tension.
4 Sélectionnez la source adaptée au niveau du projecteur (ordinateur ou video, par exemple), en fonction du port auquel vous étés connecté. Les sources peuvent être désignées différemment sur votre projecteur.

Lorsque vous avez terminé d'utiliser laamera pour documents, appuyez deux fois sur la touche d'alimentation [O] pourmettre l'appareil hors tension, déconnectez les cables et repliez le bras de laamera. p.15

Vous pouvez connecter laamera pour documents à un projecteur à l'aide d'un cable video composé ou VGA standard ou à un autre équipement video, tel qu'un écran externe.

Vous pouvez également utiliser laamera pour documents avec un ordinateur. p.20

Selectionnez le type de cable que vous souhaitez utiliser, en fonction du type de port disponible au niveau de votre projecteur ou autre équipement video :

Port VGA (type écran d'ordinateur)

Câble VGA (inclus)

Port video composite (type RCA jaune)

Câble video composite

Connectez laamera pour documents de l'une des manières indiquées ci-dessous :

Connexion VGA

Port Display Out
Cable VGA

Connexion video composite

Port Composite
Cable video composite

Lors de la connexion de laamera pour documents à un ordinateur, vous pouvez utiliser le logiciel inclus pour capturer, modifier et dire les images fixes et les vidés. p.40

La connexion à un ordinateur vous permet également d'afficher des diapositives PowerPoint et autres applications. Vous pouvez facilement returner à tout moment à l'image en direct de laamera.

Le mode de connexion à l'ordinateur varie en fonction du logiciel que vous envisagez d'utiliser :

• Reportez-vous à la section "Connexion en vue d'utiliser le logiciel de laamera pour documents" ci-dessous pour utiliser le logiciel inclus.
• Si vous n'avez pas l'intention d'utiliser le logiciel ou s'il n'est pas installé sur l'ordinateur, reportez-vous à la section "Connexion sans utiliser le logiciel de laamera pour documents" p.21.

Connexion en vue d'utiliser le logiciel de laamera pour documents

Cette méthode de connexion vous permet d'utiliser le logiciel inclus et d'afficher des diapositives PowerPoint ou les images d'une autre application de votre ordinateur. Vérifiez que vous avez déjà installé le logiciel.

p.41

Connectez laamera pour documents à votre ordinateur à l'aide d'un cable USB, comme indiqué.

Cable USB
Cable VGA

Connectez l'ordinateur au projecteur à l'aide d'un cable VGA.

Il est également possible de proceder à la connexion à l'aide d'un cable video composite. Cependant, la plupart des ordinateurs ne sont pas équipés d'un tel type de port.

Suivez les instructions de la section p.42 pour utiliser le logiciel de laamera pour documents.

Si aucune image ne s'affiche à l'écran, il est possible que le paramètre Mode USB de laamera pour documents soit réglé sur Stockage de masse. Reportez-vous à la section p.53 pour modifier le paramètre. Lors de la connexion à un ordinateur portable, reportez-vous à la section p.53 pour vérifier les paramètres de l'ordinateur portable.

Connexion sans utiliser le calculiel de laamera pour documents

Cette méthode de connexion vous permet d'afficher des diapositives PowerPoint ou les images d'une autre application de votre ordinateur, vous ne pouvez cependant pas utiliser le logiciel inclus.

1 Si vous utilisez un ordinateur de bureau, déconnectez l'écran de l'ordinateur.
2 Connectez un cable VGA entre le port de sortie de l'écran de l'ordinateur et le port Computer In de laamera pour documents.

Port Computer In
Cable VGA
Cable VGA
4 Port Display Out

3 Connectez un deuxième cable VGA entre le port Display Out de la camera pour documents et votre projecteur.

Vous ne pouvez pas utiliser le port Composite pour afficher l'image de l'ordinateur dans cette configuration.

Si vous avez connecté un ordinateur portable mais que l'image ne s'affiche pas à l'écran, vérifie les paramètres de l'ordinateur portable. p.53

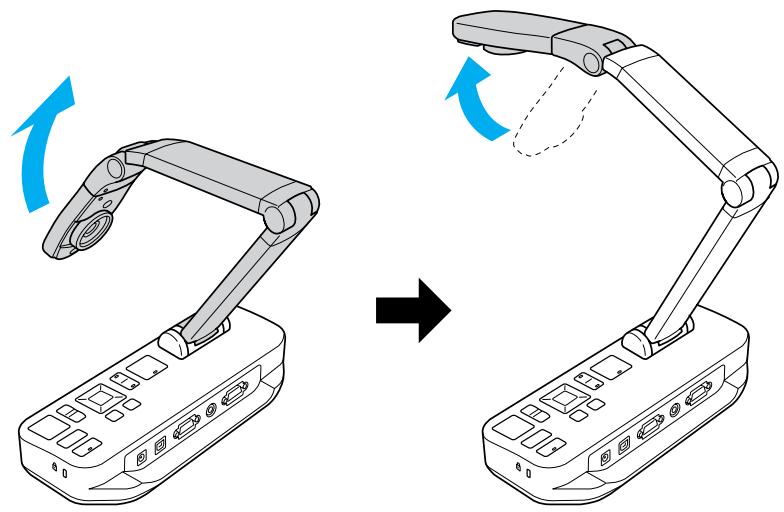

1 Soulevez le bras de laamera. Placez la tete de laamera au-dessus de la zone d'affichage.

Placez le document sur la table, sous la tete de laamera.

Vous pouvezrapidement aligner les feuilles au format Letter ou A4 à l'aide des guides situés sur le cote de laamera pour documents.

3 Faites glisser l'interrupteur de la lampe pour éclairer le document.

Si nécessaire, vous pouvez ajuster la luminosité de l'image à l'aide de la touche [+] ou [?] sur laamera pour documents ou la télécommande.

1 Interrupteur de la lampe
Molette de rotation de l'image
3 Touche [Focus]

4 Tournez la molette sur la tête de laamera pour faire pivoter l'image à l'écran.

Si vous le souhaitez, vous pouvez faire pivoter une image à l'envers en appuyant sur la touche [Menu] et en selectionnant Image > Rotation de l'image > 180°.

5 Appuyez sur la touche [Focus] de laamera pour documents ou sur la touche [Auto Focus] de la télécommande. La mise au point est automatiquement effectue sur le document.

Pour augmenter la nettede des objets dont la mise au point est difficile, appuyez sur la touche [Menu] et selectionnez Image > Focus. Les touches fléchées [] et [] vous permettent d'ajuster la mise au point.

Pour effectuer un zoom avant sur une partie de l'image, appuyez sur la touche [Zoom] - [+] de laamera pour documents ou de la télécommande. Appuyez sur la touche [Zoom] - [?] pour effectuer un zoom arrêté.

Gel d'une image

Appuyez sur la touche [O] et relâchéz-la pour geler l'image (si vous maintenez la touche enforcée, l'image est enregistrée dans la mémoire interne p.33).

Une fois l'image gelée, vous pouvez supprimer le document tout en laissant l'image affichée à l'écran. Placez le document suivant sous l'objet de laamera et appuyez de nouveau sur la touche. La presentation se poursuit sans interruption.

Affichage de petits objets en gros plan

Pour afficher un objet de petite taille, abaissez le bras de laamera. Vous pouvez placer l'objet à environ 10 cm de l'objet.

Pour agrandir l'objet, appuyez sur la touche [Zoom] - [] de laamera pour documents ou de la télécommande. Appuyez sur la touche [Zoom] - [] pour effectuer un zoom arrêté.

Vous pouvez bénéficier d'un zoom numérique de 10x , avec un agrandissement sans pertes de 2x maximum.

Pour afficher les objets tels quils apparaisent dans un microscope, utilisez l'adaptateur de microscope inclus.

Boutons

Bague de l'adaptateur

Fixez l'adaptateur de microscope sur la molette de rotation de l'image. Appuyez sur les boutons et insérez l'adaptateur.
2 Placez la tete de laamera et l'adaptateur directement sur l'objectif du microscope. Reglez l'adaptateur au diamètre de l'oculaire de visée en tirant sur la bague de l'adaptateur. Elle s'étend sur environ 5 mm maximum.
3 Appuyez sur la touche [Menu] et selectionnez Image > Microscope > On. Cela permet d'optimiser la luminosité, le contraste et d'autres paramètres de l'image en vue de l'utilisation avec un microscope.

Vous pouvez utiliser laamera pour documents pour afficher une conférence ou une presentation à l'avant d'une piece ou pour capturer les images d'un tableau blanc ou d'un tableau noir. Si laamera pour documents est connectée à un ordinateur par le bias d'un cable USB, vous pouvez effectuer un enregistrement audio/vidéo de la presentation en direct.

p.40

Avtissement

Éteignez la lampe lorsque laamera est dirigée vers une personne. Ne fixez pas directement la lampe. La lumière vivé pourrait abimer vos yeux.

Faites pivoter la tête de laamera de manière à ce qu'elle soit orientée vers l'avant de la piece.

Tournez la molette sur la tête de laamera pour orienter l'image à l'écran.

Appuyez sur la touche [Focus]. La mise au point de l'image est automatiquement effectue.

Si vous avez connecté un ordinateur (p.20), vous pouvez afficher des diapositives PowerPoint et les images d'une autre application de l'ordinateur. Vous pouze également passer de l'application de votre ordinateur à l'image en direct de laamera et inversement.

• Si vous avez connecté l'ordinateur à l'aide d'un cable USB (p.20), vous pouvez utiliser laamera pour documents pour afficher des images et vidés capturées. Vous pouvez également utiliser une application de votrechioix. Pour afficher l'image en direct de laamera, veillez à selectionner le mode Capturer au niveau du logiciel de laamera pour documents. p.42

Lors de la connexion avec un cable USB, vous ne pouvez pas passer à l' image de l'ordinateur si vous appuyez sur la touche [ ]

• Si vous avez connecté l'ordinateur à l'aide d'un cable VGA (p.21), utilisez les touches [Source] de laamera pour documents pour passer de l'ordinateur à l'image en direct de laamera (et inversement): Pour afficher l'image de l'ordinateur (une presentation PowerPoint, par exemple), appuyez sur la touche [Source] - [ ] de laamera pour documents ou de la télécommande.

Pour returner à l'image en direct de laamera, appuyez sur la touche [Source] - [].

Réglages et effets de l'image

Laamera pour documents dispose d'une gamme complète de réglages et d'effets pour l'image, incluant le gel de l'image, la division de l'écran, le noir et blanc et la possibilité d'afficher les films négatifs en couleur.

Appuyez sur la touche [Menu] de laamera pour documents ou de la télécommande pour afficher le menu à l'écran.

Cet écran s'affiche :

Utilisez les touches fléchées [▲] [▼] [◇] [►] pour naviguer dans le menu et ajuster les paramètres. Appuyez sur [Enter] pour sélectionner un paramètre. Une fois les paramètres définis, appuyez sur la touche [Menu] ou [Esc] pour fermer le menu et enregistrer les paramètres.

Définition des réglages de l'image

Les réglages de base de l'image, tels que la mise au point, le zoom et la luminosité, sont évoqués dans la section "Affichage d'un document ou autres matérieliaux" p.22. Vous pouvez partager à ces autres réglages en appuyant sur la touche [Menu] de manière à ouvrir le menu Image :

Balance des blancs

Permet de régler la couleur de l'image en fonction de l'éclairage de lapiece dans laquelle vous effectuez la presentation. Sélectionnez Auto(pour régler automatiquement l'image), Fluorescent (pour atténuer lestonalités bleues) ou Incandescent (pour atténuer les tonalités jaunes).
- Focus

Vous permet d'ajuster manuellement la mise au point si la mise au point automatique ne produit pas une image suffisamment nette.

• Contraste elevé

Sélectionnez On pour augmenter la visibilité d'une image pâle ou à faible contraste.

• Couleur/N&B/Négatif

Permet d'afficher les images en couleur ou en noir et blanc. Pour afficher un négatif photographique en couleur, Sélectionnéz Négatif.

• Rotation de l'image

Vous permet de faire pivoter une image à l'envers. Vous pouvez également utiliser la molette de rotation de l'image de la tête de laamera. p.22

• Résolution de sortie

Vous permet de sélectionner manuellement le format XGA, WXGA ou SXGA lorsque le format du projecteur ne peut etre detecte automatiquement. Utilisez cette option si des traits noirs s'affichent a I'ecran ou si I'image est deformée.

• Microscope

Permet d'optimiser la luminosité, le contraste et d'autres paramétres en vue de l'utilisation avec un microscope. p.23

• Réinit.

Vous permet de rétablier les valeurs standard (par défaut) des paramètres de l'image.

Si des images sont enregistrées dans la mémoire interne de laamera pour documents ou sur une carte SD (p.32), vous pouvez afficher deux images à la fois. Vous pouvez ainsi afficher l'image en direct de laamera côte à côte avec une image sélectionnée à partir de la mémoire interne.

Appuyez sur la touche [Menu] et sélectionnez Fonction > Split Screen.

Cet écran de configuration, avec l'image gauche mise en surbrillance, s'affiche :

Image mise en surbrillance

Les touches fléchées [▲] et [▼] vous permettent de sélectionner la source de l'image mise en surbrillance. Les sources disponibles sont les suivantes :

• Affichage direct pour afficher l'imagé de laamera
• Mémoire interne pour afficher une image stockée dans la mémoire interne
• Carte SD pour afficher une image stockée sur une carte SD (si une carte est insérée)

Les images de la carte SD doivent être stockées au format correct pour être lisibles. p.53

Appuyez sur la touche [Enter] pour confirmer la selection.

4 Si vous sélectionnez la source Mémoire interne ou Carte SD, un écran vous permettant de sélectionner l'image à utiliser s'affiche :

1 Mettez la flèche en surbrillance et appuyez sur [Enter] pour afficher d'autres images

Mettez l'image que vous souhaitez afficher en surbrillance à l'aide des touches fléchéées [▲] [▼] [▲] [▶], puis appuyez sur [Enter] pour selectionner l'image (appuyez de nouveau sur [Enter] pour annuler la seLECTION). Une coche est ajoutée à l'image sélectionnée.

Selectionnez Retour pour terminer la configuration de l'écran divisé.

5 Appuyez sur [▶] pourmettre l'imagede droite en surbrillance.
6 Repetez les étapes 2 à 4 pour selectionner la source du côté droit.

Vous ne pouvez pas afficher l'image en direct de laamera des deux cotsés de l'écran.

7 Une fois les deux cotsés de l'écran configures, appuyez sur [▶], puis sur [Enter]. Les images sélectionnées s'affichent côte à cote à l'écran.
8 Appuyez sur [Menu] ou [Esc] pour quitter le mode de l'écran divisé.

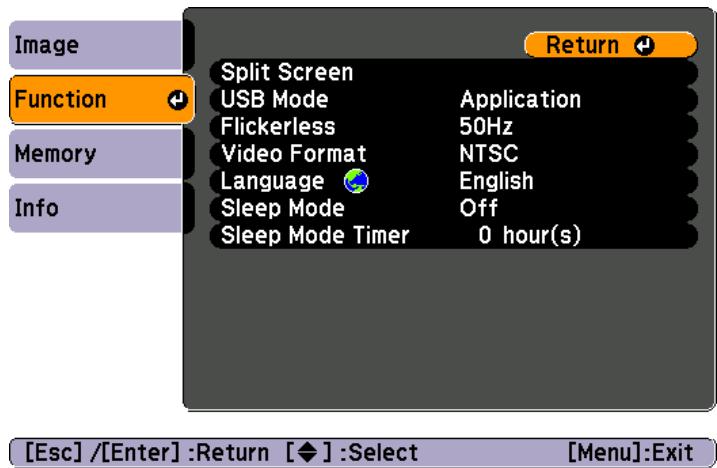

Appuyez sur la touche [Menu] et selectionnez le menu Fonction pour modifier les paramètres suivants de laamera :

Mode USB

Permet de modifier le mode de fonctionnement de laamera pour documents lors de la connexion à l'aide d'un cable USB. Pour capturer et afficher des images à l'aide du logiciel de laamera pour documents, Sélectionnez Application. Sélectionnez Stockage de masse pour afficher les images de la mémoire interne de laamera pour documents ou d'une carte SD insérée dans l'ordinateur. p.36

- Sans papillotement

Permet de supprimer les papillotements lors des presentations dans des régions utilisant des systèmes électriques différents (50 ou 60 Hz).

- Format video

Selectionnez NTSC ou PAL, en fonction du format video utilisé par votre projecteur.

- Langue

Permet de selectionner la langue du menu affiché à l'écran.

Mode veille/Temps Mode veille

Par défaut, le mode de veille met laamera pour documents hors tension après deux heures d'inactivité. Vous pouvez désactiver le mode de veille ou modifier la durée à l'issue de laquelle laamera est mise hors tension (une à six heures).

Parallèlement à ces paramètres, vous pouvez également utiliser le menu Information pour déterminer la quantité d'espace de stockage disponible dans la mémoire interne de laamera. Le menu Information indique également la version du micrologiciel de laamera.

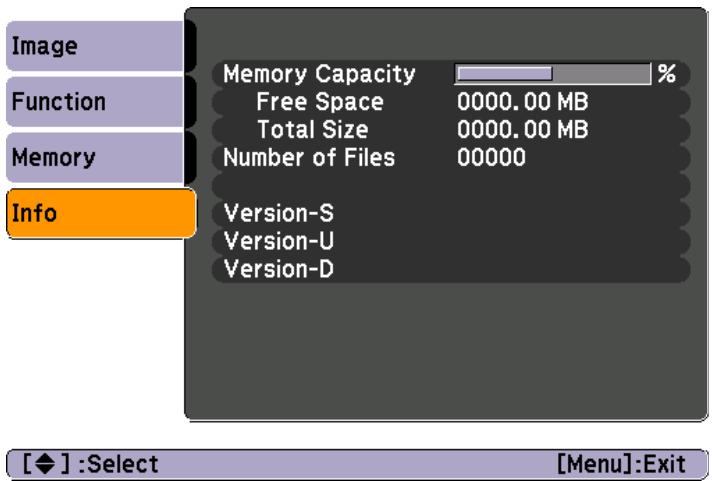

Appuyez sur la touche [Menu] et Sélectionnez Information. Cét écran s'affiche :

Enregistrement d'images et affichage d'un diaporama

Vou puez afficher un diaporama des images captuées. Les images sont stockées dans la mémoire interne de laamera pour documents. Vous pouze stocker un maximum de 4000 images environ (en fonction de leur contenu), puis selectionner les images que vous souhaitez afficher. Vous pouze également exporter les images captuées vers une carte mémoire SD ou les afficher à partir d'un ordinateur connecté.

Vou ne pouze pas stocker de videotos au niveau de la camera pour documents. Suivez les instructions de la section p.40 pour enregister des videotos.

1 Affichez l'image en direct de laamera que vous souhaitez enregistrer. Modifiez les paramètres dans la mesure requise.
2 Appuyez sur la touche [O] pour capturer l'image. Appuyez et relâchéz lors de l'utilisation de la télécommande, maintenez la touche enforcée lors de l'utilisation du panneau de commande.

L'icône s'affiche dans la partie supérieure droite de l'écran. L'image est enregistrée dans la mémoire interne.

Lors de l'utilisation du panneau de commande, si vous appuyez sur la touche et la relâcher sans la maintainir enfoncée, l'image est gelée à l'écran au lieu d'être méorisée.

3 Repétez les étapes 1 et 2 pour les autres images que vous souhaitez enregistrer.

Vous pouvez déplacer des images capturées de la mémoire interne de laamera pour documents vers une carte SD. Vous pouvez également utiliser les images de la carte pour afficher un diaporama. p.38

Une fois la carte SD insérée, vous pouvez uniquement capturer sur la carte SD.

1 Insérez la carte SD face vers le haut.

2 Appuyez sur la touche [Menu] et selectionnez Mémoire > Mémoire interne.

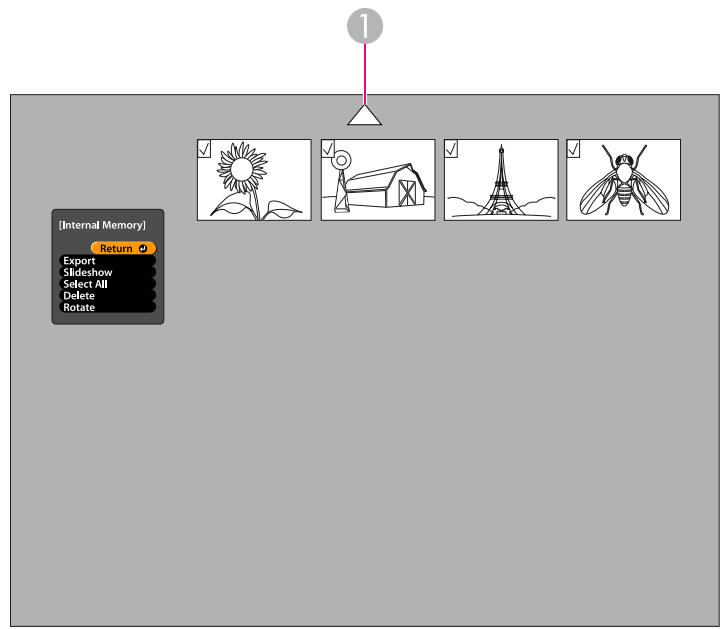

Cet écran, qui présente les images stockées dans la mémoire interne, s'affiche :

1 Mettez la flèche en surbrillance et appuyez sur [Enter] pour afficher d'autres images

3 Mettez chaque image que vous souhaitez exporter en surbrillance à l'aide des touches fléchées [▲] [▼] [▲] [►], puis appuyez sur [Enter] pour sélectionner l'image (appuyez de nouveau sur [Enter] pour annuler la sélection). Une coche est ajoutée à chaque image sélectionnée.

Sélectionnez l'option Sélectionner tt pour ajouter des coches à toutes les images. Pour supprimer toutes les coches, Sélectionnez de nouveau l'option Sélectionner tt.

4 Sélectionnez Exporter et appuyez sur [Enter]. Au niveau de l'écran de confirmation, appuyez de nouveau sur [Enter] pour copier les images vers la carte SD.

Une fois les images copiees, un écran répertiorant les images stockées sur la carte s'affiche. Procedez de l'une des manières suivantes :

• Si vous souhaitez laisser la carte SD dans laamera pour documents, appuyez sur [Menu] ou [Esc]. L'écran de la carte SD se ferme.
• Si vous souhaitez-retirer la carte SD,appuyez sur la carte et retirez-la de la fente.L'écran de la carte SD se ferme automatiquement.

Vous pouvez utiliser votre ordinateur équipé d'un cable USB pour acceder à des fichiers stockés dans la mémoire interne de laamera ou sur une carte SD insérée. Pour utiliser laamera pour documents de cette manière, vous doivent changer la fonction de son port USB comme indiqué ci-dessous.

1 Connectez laamera pour documents au projecteur à l'aide d'un cable VGA ou d'un cable video composite. p.19
2 Mettez laamera pour documents et le projecteur sous tension.
3 Appuyez sur la touche [Menu] et selectionnez Fonction > Mode USB. Réglez le paramètre sur Stockage de masse.
4 Déconnectez le projecteur de laamera pour documents.

Attention

Si vous laissez le projecteur connecté, vous pouvez rencontres des problèmes lors de la copie ou du déplacement des fichiers.

5 Connectez主要用于 laamera pour documents à l'ordinateur à l'aide d'un cable USB.

Cable USB

La mémoire interne de laamera pour documents apparait sous forme de lecteur externe au niveau de l'ordinateur.

Laamera pour documents ne dispose pas d'une horloge intégrée. Par conséquent, lorsque vous consultez les fichiers de votre ordinateur, l'heure de création réelle n'est pas affichée.

6 Vous pouvez utiliser l'ordinateur pour afficher, copier, déplacer ou supprimer les fichiers.

Si vous copiez des images de votre ordinateur vers laamera pour documents ou la carte SD, les fichiers doivent être dans un format lisible. p.53

7 Lorsque vous avez terminé, déconnectez l'ordinateur.

Attention

Avant de déconnecter le cable USB, vérifie que la copie des fischiers est terminée, faute de quoi les fischiers risquent d'être endommages.

Reconnectez le projecteur.
9 Appuyez sur la touche [Menu] et selectionnez Fonction > Mode USB. Réglez de nouveau le paramètre sur Application.

Si vous ne rétablissez pas le paramètre, vous ne pourrez pas afficher l'image en direct de laamera lors de l'utilisation du logiciel de laamera pour documents. Il ne vous est pas nécessaire de rétabrir le paramètre si vous n'envisagez pas d'utiliser le logiciel.

Une fois les images stockées dans la mémoire interne de laamera pour documents ou sur une carte SD, vous pouvez afficher un diaporama.

Parallelement aux images capturées avec la camera pour documents, vous pouvez afficher des photos prises avec un apparil photo numérique en insérant sa carte SD. Vous pouvez également afficher les images copieses vers la camera pour documents ou une carte SD à partir de l'ordinateur (p.36), les images doivent cependant disposer du format correct. p.53

1 Appuyez sur la touche [Menu] et selectionnez Mémoire.
2 Sélectionnez Mémoire interne (pour afficher les images de la mémoire interne) ou Carte SD (pour afficher les images de la carte SD, si celle-ci est insérée).

Un écran comme celui-ci s'affiche :

1 Mettez la flèche en surbrillance et appuyez sur [Enter] pour afficher d'autres images

Pour faire pivoter une image, utilisez les touches fléchéées [▲] [▼] [▲] [►] pour la mesure en surbrillance et appuyez sur [Enter] pour la sélectionner (appuyez de nouveau sur [Enter] pour annuler la selection). Une coche est ajoutée à l'image. De la même manière, sélectionnez les autres images que vous souhaitez faire pivoter.

Selectionnez Tourner. Toutes les images cochées sont soumises à une rotation de 90 degrés dans le sens des aiguilles d'une montre.

Il est possible que la qualité de l'image diminue légèrement après la rotation. De même, si la photo indique la date et l'heure, une valeur par défaut sera utilisé pour la date.

4 Mettez chaque image que vous souhaitez afficher dans diaporama en surbrillance à l'aide des touches fléchéés

[▲][▼][〈][▶], puis appuyez sur [Enter] pour sélectionner

l'image (appuyez de nouveau sur [Enter] pour annuler la selection).

Une coche est ajoutée aux images sélectionnées.

Sélectionnez l'option Sélectionner tt pour ajouter des coches à toutes les images. Pour supprimer toutes les coches, sélectionné de nouveau l'option Sélectionner tt.

5 Sélectionnéz Diaporama pour afficher la première image dans le diaporama.
6 Appuyez sur [▶] pour passer à l'image suivante.

Appuyez sur [4] pour returner à l'image précédente.

7 Mettez fin au diaporama en appuyant sur [▶] lorsque la dernière

image est affichée. Vous pouvez également appuyer sur [Menu] ou [Esc] pourmettre fin au diaporama à tout moment.

Utilisation du calculatéinclus

Le logiciel inclus vous permet de capturer des images fixes, de creer des accelerés, d'enregistrer des videos en direct avec du son et de modifier et dire les fisiers capturés à l'aide de laamera pour documents. Le logiciel vous permit également d'anneter les images de laamera pour documents avec du texte et des graphiques et de télécharger vos videos vers des sites Web populaires.

Avant de commencer, suivez les instructions de cette section pour installer le logiciel.

Procedez de l'une des manieres suivantes pour obtenir une aide détaillée lors de l'utilisation du logiciel :

Windows:appuyez sur F1 ou selectionnez Aide du logiciel dans le menu Extras.

Macintosh : selectionnez Aide dans la barre de menus.

Vous pouvez installer le logiciel sur un ordinateur Windows ou Macintosh. Reportez-vous à la section p.66 pour connaître la configuration système requise.

1 Insérez le CD portant la mention "ArcSoft Application Software for Epson Document Camera".
Lorsque le contrat de licence s'affiche, cliquez sur Oui.
3 Suivez les instructions affichées à l'écran pour installer le logiciel en intégralité.

Lorsqu'un écran vous demandant si vous souhaitez installer Button Manager s'affiche, veillez à autoriser l'installation du calcul.

Déinstallation du logiciel

Procedez comme suit si vous doivent désinstaller le calculiel.

Windows

1 Windows 7/Windows Vista : Sélectionnez Panneau de configuration > Programmes et fonctionnalités. Dans la vue classique, Sélectionnez uniquement Programmes > Déinstaller un programme. Windows XP : Sélectionnez Panneau de configuration > Ajouter ou supprimer des programmes.
2 Sélectionnez ArcSoft Application Software for Epson Document Camera.
3 Windows 7/Windows Vista : cliquez sur Désinstaller/Modifier.

Windows XP : clique sur Modifier/Supprimer.

Macintosh

1 Ouvrez le dossier Applications.
2 Faites glisser ArcSoft Application Software for Epson Document Camera vers la corbeille.

1 Connectez laamera pour documents à un ordinateur à l'aide d'un cable USB. p.20

2 Lancez le calculi:

• Windows : sous Programmes ou Tous les programmes, Sélectionnez ArcSoft Application Software for Epson Document Camera. Si le logiciel ne démarre pas, installez Windows Media Player.
• Macintosh : ouvre le dossier Applications, puis double-cliquez sur ArcSoft Application Software for Epson Document Camera. L'écran ci-dessous s'affiche.

Si un message indiquant que laamera pour documents est introuvable s'affiche, assurez-vous qu'elle est connectee et sous tension. Cliquez ensuite sur le bouton Connecter dans le coin supérieur droit de l'écran.

1 Modes principaux (capture, modification et gestion de fichiers)
2 Album de capture (images précédemment capturées)
3 Boutons Capturer (image fixe, rafale, accélé ré et videoo)
Bouton Annotation en direct
Zone d'affichage en aperçu (image en direct de laamera)
Bouton Connecter

Vous pouvez annoter les images en direct de laamera pour documents avec du texte et des graphiques lors d'une presentation. Lorsque vous capturez une image, vos annotations sont intégrées à l'image. Si vous enregistrez la presentation sous forme de video, l'enregistrement présente les annotations au fur et à mesure de leur ajust.

Vous peuvent également annoter les images fixes une fois capturées à l'aide de l'écran de modification. p.48

Si nécessaire, cliquez sur le bouton Capturer pour activer le mode de capture. L'image en direct de laamera s'affiche dans la zone d'affichage en aperçu.

Cliquez sur le bouton Annotation en direct.

Sélectionnez un outil de dessin, tel que Stylo, Ligne ou Texte.

Modifiez les propriétés de l'outil sélectionné.

Utilisez l'outil sélectionné pour ajouter du texte et des graphiques.

Pour effacer une annotation, utilisez l'outil Gomme ou cliquez sur le bouton Annuler pour effacer la derniere modification apportee. Pour effacer toutes les annotations, selectionnez l'outil Gomme et cliquez sur le bouton Effacer tout, au-dessus de la zone d'affichage en aperçu.

Pour enregistrer une image annotee, cliquez sur le bouton Prendre une photo au bas de l'écran. p.44 Pour enregistrer une video ou les annotations sont affichées au fur et à mesure de leur ajust, reportez-vous à la section p.46.

Vous pouvez capturer une image fixe ou une série rapide d'images (rafale).

1 Si nécessaire, sélectionnez les paramètres que vous souhaitez utiliser. Cliquez sur le bouton Paramètres et sélectionnez l'onglet Image.

• Sélectionnez le format par défaut de l'image, le niveau de qualité et autres propriétés.
• Sélectionnez le nombre de photos capturées lors de chaque rafale (la valeur par défaut est 5, la valeur maximale est 10).

Pour capturer une image fixe, cliquez sur le bouton Prendre une photo.
Pour capturer une série rapide d/images, cliquez sur le bouton Groupe.

La ou les images capturées s'affichent dans l'album de capture, sur le côté gauche de l'écran. Pour afficher une image capturée par le biais du projecteur, double-cliquez sur l'image ou effectuez un clic droit et sélectionnez Aperçu.

Vous pouvez enregistrer une video accélérée pour afficher les modifications gradualles qui survennent au fil des heures.

1 Cliquez sur le bouton Paramètres et Sélectionnez l'onglet Intervalle.

• Définissez l'intervalle de temps entre chaque image (5 secondes minimum).
• Définissez la durée totale de la capture (72 heures maximum). Cliquez sur OK pour fermer l'écran des paramètres.

2 Cliquez sur le bouton Demarrer la chronocinématographie pour commencer à capturer des images.

Une fois le processus terminé, la video ou l'image accélérée s'affiche sous forme d'icone dans l'album de capture, sur le côté gauche de l'écran. Pour afficher la video par le biais du projecteur, double-

cliquez sur l'icone ou effectuez un clic droit et selectionnez Aperçu.

Vous pouvez réaliser un enregistrement audio/vidéo de votre presentation. Définissez la résolution sous SXGA.

1 Si nécessaire, sélectionnez les paramètres que vous souhaitez utiliser. Cliquez sur le bouton Paramètres et sélectionnez l'onglet Video.

• Sélectionnez le format par défaut de la réserve, le niveau de qualité et autres propriétés.
• Définissez la durée maximale de chaque video (8 heures maximum) et déterminez la quantité de disque dur utilisée.

Pour capturer le son, cliquez sur le bouton Paramètres, sélectionnez l'onglet Audio et sélectionnez ELPDC11 sous Periphérique de son.
3 Cliquez sur le bouton Enregistrer video pour lancer l'enregistrement. Cliquez de nouveau sur Enregistrer video pour arreter l'enregistrement.

Vous pouvez également utiliser la touche [ ] du panneau de commande pour démarrer et arrêté l'enregistrement.

La video s'affiche sous forme d'icone dans l'album de capture, sur le côte gauche de l'écran. Pour afficher la video par le biais du projecteur, double-cliquez sur l'icone ou effectuez un clic droit et selectionnez Aperçu.

Lors de la connexion avec l'ordinateur, vous ne pouvez pas utiliser deux caméras pour documents à la fois. Si vous connectez deux caméras pour documents, débranchez et rebranchez tous les câbles. Ne débranchez jamais le cable USB lorsqu'un enregistrement est en cours.

Format de fichier compatible

Type	Extension
Images fixes	.jpg/.bmp
Videos	.wmv/.avi/.mpg/.mov

L'écran de modification vous permet d'améliorer la qualité (la luminosité et le contraste, par exemple) des photos et des vidés capturées. Vous pouvez effectuer un zoom avant sur une partie des images fixes, faire pivoter les images fixes ou les returner pour creer une image miroir. Vous pouvez également annoter les images fixes. Lors de l'affichage d'une video, vous pouvez interrompre la lecture et capturer une image fixe à partir de l'image affichée.

Cliquez sur le bouton Edition pour activer le mode de modification.

Procedez de l'une des manières suivantes pour obtenir une aide détaillée lors de l'utilisation du logiciel :

Windows : appuyez sur F1 ou selectionnez Aide du logiciel dans le menu Extras.

Macintosh : selectionnez Aide dans la barre de menus.

L'écran de gestion des fichiers vous permet de classer et de localiser les images et les vidés capturées. Vous pouze les retrouver plus facilement par la suite en leur attribuant une note ou en ajoutant des balises ou un texte descriptorif.

1 Cliquez sur le bouton Gestion des fichiers pour activer le mode Gestion des fichiers.

2 Procedez de l'une des manieres suivantes pour obtenir une aide détaillée lors de l'utilisation du logiciel :

Windows : appuyez sur F1 ou selectionnez Aide du logiciel dans le menu Extras.

Macintosh : selectionnez Aide dans la barre de menus.

Vous pouvez facilement télécharger vos videos vers des sites Web de partage de videos populaires, tels que YouTube et SchoolTube.

Cette fonction n'est pas disponible pour les systèmes Apple Macintosh.

Cliquez sur le bouton

Edition.

Sélectionnez une video.

Sélectionnez un site Web.
Suivez les instructions affichées à l'écran pour vous connecter, saisissez le titre de la video et autres informations descriptives et téléchargez le fjchier.

Dépannage

Problèmes de fonctionnement

Aucune image ne s'affiche à l'écran

• Lorsque vous appuyez sur la touche d'alimentation [O], vous devez patienter quelques instants, le temps que l'image apparaisse. L'envoi d'une image par laamera pour documents nécessite environ 10 secondes.
  Assurez-vous que le projecteur est connecté. p.19 Lors de la connexion par le biais d'un ordinateur, reportez-vous à la section p.20.
• Si vous avez connecté un ordinateur portable, reportez-vous à la section "Problèmes lors de la connexion d'un ordinateur portable" p.53.
• Il est possible que laamera pour documents soit réglée pour afficher les images à partir de l'ordinateur. Appuyez sur la touche [Source] - [ ] de laamera pour documents ou de la télécommande pour afficher l'image en direct de laamera.
• Sélectionnez la source correcte au niveau du projecteur. La source fait lié reference au port du projecteur auquel vous avez connecté le cable video. Si vous utilisez un cable VGA, il est possible que la source soit appelée Ordinateur ou PC.
• Assurez-vous que le projecteur est sous tension et que le mode de voir n'est pas activé. Assurez-vous que l'affichage des images n'est pas désactivé.
• En cas de connexion USB, il est possible que le paramètre Mode USB de laamera pour documents soit reglé sur Stockage de masse. p.31

Vous doivent regardier ce paramètre sur Application. Déconnectez le cable USB, puis procédez de nouveau à la connexion au projecteur à l'aide d'un cable video composite ou VGA. Appuyez sur la touche [Menu], sélectionnez Fonction > Mode USB, puis reglez le paramètre sur Application. Vous pouvez maintenant utiliser le cable USB pour afficher les images.

Problèmes de qualité d'image

L'image est floue ou n'est pas mise au point

• L'odore doit disposer de bords définis ou de lignes nettes pour permettre à la camera pour documents de procéder correctement à la mise au point. Si les bords de l'odore ne sont pas bien définis, placez un autre document sous l'objetif de la camera lors du réglage de la mise au point. Vous pouvez également procéder à la mise au point de l'odore manuellement, à l'aide du réglage Focus du menu Image.

p.28

Assurez-vous que l'objet se trouve à au moins 10 cm de distance de l'objet visualisé.
- Si vous utilisez un projecteur pour afficher l'image, vérifie sa mise au point.

La luminosité ou la couleur de l'image n'est pas correcte

• Pour éclairer le document, faites glisser l'interrupteur de la lampe sur le côte de la tête de laamera.
• Appuyez sur la touche [+] ou [?] pour augmenter ou réduire la luminosité de l'image.
• Réglez le paramètre Balance des blancs sur Auto pour ajuster automatiquement la couleur. p.28 Si la couleur est toujours incorrecte, Sélectionnez le réglage correspondant au type d'éclairage de la presentation (Fluorescent ou Incandescent).
• Si laamera pour documents a eté utilisée avec un microscope, veillez à désactiver le réglage Microscope lors de l'affichage de documents normaux. p.28

Autres problèmes au niveau de l'image

• Si l'image est déformée ou présente des barres noires, il est possible que vous deviez modifier le paramètre Résolution de sortie. p.28

Si vous pensez que certains paramètres ont été modifiés, vous pouvez utiliser l'option Réinit. pour rétabrir les valeurs par défaut de tous les paramètres de l'image. p.28

Problèmes lors de l'utilisation d'une carte SD

Certaines images ne s'affichent pas

Si vous utilisez votre ordinateur pour copier des images vers la mémoire interne de laamera pour documents ou vers une carte SD, vous nevez vérifier que leur format est correct :

• Les images doivent être des fichiers JPEG compatibles DCF, comme ceux d'un apparéil photo numérique, par exemple. Évitez de modifier les images, cela peut changer leur format et empêcher leur affichage.
• Le nom des images doit être au format ABCD1234.JPG, où ABCD est une association delettres en majuscules ou en minuscules et 1234 une association de chiffres. Par exemple : Pict0001, Pict0002, etc.
• Les images doivent être placées dans un dossier appelé DCIM \123ABCDE, où 123 est une association de chiffres et ABCDE une association de lettres en majuscules ou en minuscules. Si cette structure de dossier n'existe pas, creez un dossier appelé DCIM, puis creez un dossier du nom souhaité dans ce dossier (100EPSON, par exemple).

Les fichiers d'images ne disposent pas de l'heure correcte

Laamera pour documents ne dispose pas d'une horloge intégrée. Par conséquent, lorsque vous consultez les fischiers d'images capturées à partir de votre ordinateur, l'heure de création réelle n'est pas affichée.

Problèmes lors de la connexion d'un ordinateur portable

Si vous avez connecté un ordinateur portable (p.20) mais que l'image ne s'affiche pas à l'écran, vérifie les éléments suivants :

• Si vous utilisez un ordinateur portable Windows :

• Maintenez la touche Fn enforcée et appuyez sur la touche fonctionnelle qui vous permit d'afficher les images sur un écran externe (é/ô ou CRT/LCD, par exemple). Sur la plupart des systèmes, la touche é/ô ou CRT/LCD vous permit de basculer entre l'écran LCD et le projecteur ou de procéder à l'affichage sur les deux péripériques à la fois.

Vérifiez les paramètres de votre écran de manière à vous assurer que l'écran LCD et le port de l'écran externe sont actifs. Sous Panneau de configuration, ouvrez l'utilitaire Affichage. Cliquez sur l'onglet

Paramètres, puis sur Avancé. La méthode de réglage des paramètres varie en fonction de la marque. Il est possible que vous deviez cliquer sur un onglet Écran, puis vérifie que le port de l'écran externe est défini comme affichage principal et/ou activé. Reportez-vous à l'aide en ligne ou à la documentation de l'ordinateur pour plus de détails.

• Si vous utilisez un ordinateur portable Apple Macintosh avec OS X :

Dans le menu Apple, Sélectionnez Préférences Système, puis cliquez sur Affichage ou Moniteurs. Sélectionnez Moniteur VGA ou Écran LCD, cliquez sur Disposition ou Disposer et vérifiez que la case à cocher Recopie video est activée.

Problèmes lors de l'utilisation du logiciel de laamera pour documents

Les touches de laamera pour documents ne fonctionnent pas avec le logiciel

Lors de l'installation du logiciel, l'application Button Manager n'a pas eté installée. Réinstallé le logiciel en intégralité, en veillant à autoriser l'installation de Button Manager.

L'image en direct de laamera ne s'affiche pas sur votre ordinateur

Il est possible que le paramètre Mode USB de laamera pour documents soit régle sur Stockage de masse. Vous doivent regardier ce paramètre sur Application. Déconnectez le cable USB, puis procédez de nouveau à la

connexion au projecteur à l'aide d'un cable video composite ou VGA. Appuyez sur la touche [Menu], selectionnez Fonction > Mode USB, puis reglez le paramètre sur Application. Vous pouvez maintainant utiliser le cable USB pour afficher les images.

Les adresses et les numérores de téléphone peuvent être modifiés. Pour obtenir les dernières informations, consultez le site Web de votre bureau commercial regional, répertorié ci-dessous. Si vous ne trouvez aucun bureau dans votre région, consultez le site Web principal de Epson (www.epson.com).

Europe

ALBANIA

ITD Sh.p.k.

Gjergji Center, Rr Murat

Toptani Tirana

04000 Tirana - Albania

Tel: [phone]

Fax: [phone]

Web Address:

150 rue Victor Hugo BP 320

92305 LEVALLOIS PERRET

CEDEX

Web Address:

http://www.epson.fr

Hotline: [phone]

GERMANY

http://www.epson.fr/bienvenu.htm

SOUTH AFRICA

Epson South Africa

Type de capteur	Capteur CMOS 5 megapixels
Objectif	F=2,8
Zone d'imagerie	29,7 x 41,9 cm
Zoom	Numérique 10x (sans pertes 2x pour les sorties XGA/ WXGA, 1,9x pour les sorties SXGA)
Sortie	Analogue : SXGA/WXGA/XGAUSB : QVGA/VGA/SVGA/SXGA/XGA/UXGAComposite : NTSC/PAL
Vitesse de défilament	Jusqu'à 30 images par seconde
Mémoire (interne)	1 Go
Carte mémoirecompatible	Carte SD

Télécommande

Portée	Environ 8 mètres
Piles	AA x 2

Dimensions

Ouverte (L x P x H)	270 x 326 x 437 mm
Plée (L x P x H)	270 x 192 x 244 mm
Poids	2,2 kg

Électriques

Alimentation 100 - 240 V c.a. ±10 % 50/60 Hz

Consommation électrique Veille:0,46 W Fonctionnement:14,5W

Adaptateur secteur

Modèle	DSA - 36 W - 12
Entrée	100 - 240 V c.a. 50/60 Hz 1 A
Sortie	12 V c.c. 2 A

Environnementales

Température	Fonctionnement : 5 à 35°C Stockage : -10 à 60°C
Humidité	Fonctionnement : 20 à 80 % d'humidité relative, sans condensation Stockage : 10 à 90 % d'humidité relative, sans condensation
Altitude de fonctionnement	2 000 mètres maximum

Configuration système requise

Ces configurations système sont requises pour l'utilisation du logiciel inclus :

Windows : Microsoft Windows 7, Windows Vista, Windows XP (Service Pack 2 ou version plus récente)

Macintosh:Mac OS X versions 10.5 à 10.6

Tous droits réservés. Toute reproduction, intégration dans un système d'archivage ou diffusion par un procédélectronique, mécanique, par photocopie, enregistrement ou tout autre procédé est interdite sans l'autorisation écrite préalable de Seiko Epson Corporation. Aucune responsabilité du fait du brevet n'est acceptée suite à l'utilisation des générées informations. De même, aucune responsabilité n'est acceptée pour les dommages résultat de l'utilisation des informations contenues dans le présente document.

Seiko Epson Corporation et ses filiales déclinent toute responsabilité envers l'acheteur de ce produit ou de tiers pour les dommages, pertes, coûts ou frais encourus par l'acheteur ou des tiers suite à un accident, une mauvaise utilisation ou une'utilisation incorrecte de ce produit ou des modifications, réparations ou ALTERATIONS non autorisées de ce produit ou, (sauf aux États-Unis) au non-respect des conditions d'utilisation données par Seiko Epson Corporation.

Seiko Epson Corporation ne peut être tenue responsable de tout dommage ou problème resultant de l'utilisation d'accessoires ou de pieces détaches qui ne sont pas d'origine. Epson ou approuvées EPSON par Seiko Epson Corporation.

Le contenu de ce guide peut être modifié ou mis à jour sans averissement préalable.

Les illustrations figurant dans ce guide peuvent différer du projecteur.

Utilisation responsable des matériaux protégés par des droits d'auteur

Epson encourage chaque utilisateur à se montrer responsable et à respecter les lois sur les droits d'auteur lors de l'utilisation des produits Epson. Les législations de certains pays autorisent la copie ou la réutilisation limite de matériaux protégés par des droits d'auteur dans certaines conditions, il est cependant possible que ces conditions soient plus restreintes que l'on s'imagine. Contactez notre conseiller juridique si vous avez des questions au sujeet de la loi sur les droits d'auteur.

Marques commerciales

Macintosh, Mac, Mac OS et iMac sont des marques commerciales déposées de Apple Inc.

Microsoft, Windows, Windows NT, Windows Vista, Windows 7, PowerPoint et le logo Windows sont des marques commerciales ou des marques commerciales déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

ArcSoft est une marque déposée de ArcSoft Company.

Avis général : les autres noms de produits mentionnés ici sont uniquement fournis à titre d'indication et peuvent être des marques commerciales de leur détenteur respectif. Epson rejette tout droit sur ces marques.

Ces informations peuvent être modifiées sans notification préalable.
