SKM 5200 - Microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Microphone sans fil
Caractéristiques techniques principales	Fréquence UHF, bande de fréquence sélectionnable, modulation FM
Alimentation électrique	Fonctionne avec des piles AA ou batterie rechargeable
Dimensions approximatives	Longueur : 200 mm, Diamètre : 50 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les récepteurs Sennheiser de la série 5000
Type de batterie	Pile AA ou batterie rechargeable Sennheiser BA 2015
Tension	1,5 V (pile AA)
Puissance	Émetteur de 30 mW
Fonctions principales	Contrôle de gain, indicateur de batterie faible, sélection de fréquence
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via Sennheiser ou revendeurs agréés
Sécurité	Utiliser uniquement des accessoires et batteries recommandés par Sennheiser
Informations générales	Idéal pour les performances live, conférences et événements professionnels

FOIRE AUX QUESTIONS - SKM 5200 SENNHEISER

Comment synchroniser le Sennheiser SKM 5200 avec un récepteur?

Pour synchroniser le Sennheiser SKM 5200 avec un récepteur, assurez-vous que le récepteur et le microphone sont réglés sur la même fréquence. Activez le mode de synchronisation sur le récepteur, puis appuyez sur le bouton de synchronisation sur le microphone pour établir la connexion.

Que faire si le son est faible ou absent?

Vérifiez d'abord que la pile du microphone est chargée. Assurez-vous également que le niveau de gain est correctement réglé sur le récepteur. Si le problème persiste, vérifiez la connexion entre le microphone et le récepteur.

Comment changer la pile du Sennheiser SKM 5200?

Pour changer la pile, dévissez le capuchon de la batterie situé à l'arrière du microphone et remplacez l'ancienne pile par une nouvelle pile 1,5V AA. Assurez-vous de respecter la polarité lors de l'insertion.

Le microphone ne s'allume pas, que faire?

Assurez-vous que la pile est correctement insérée et qu'elle n'est pas vide. Si le problème persiste, essayez d'utiliser une nouvelle pile. Si le microphone ne s'allume toujours pas, il pourrait nécessiter une réparation.

Comment éviter les interférences lors de l'utilisation du Sennheiser SKM 5200?

Pour éviter les interférences, choisissez une fréquence qui n'est pas utilisée par d'autres appareils sans fil dans la région. Utilisez également des antennes appropriées et éloignez-vous des sources de radiofréquences fortes.

Est-il possible de régler le niveau de sortie audio?

Oui, le Sennheiser SKM 5200 permet de régler le niveau de sortie audio via les paramètres du récepteur. Assurez-vous d'ajuster le niveau pour éviter la distorsion tout en maintenant un bon volume.

Comment nettoyer le Sennheiser SKM 5200?

Pour nettoyer le microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le revêtement. Nettoyez également la grille du microphone avec précaution.

Que faire si le microphone coupe pendant l'utilisation?

Si le microphone coupe, vérifiez la charge de la pile et remplacez-la si nécessaire. Assurez-vous également que le microphone est à portée du récepteur et qu'il n'y a pas d'obstacles entre les deux.

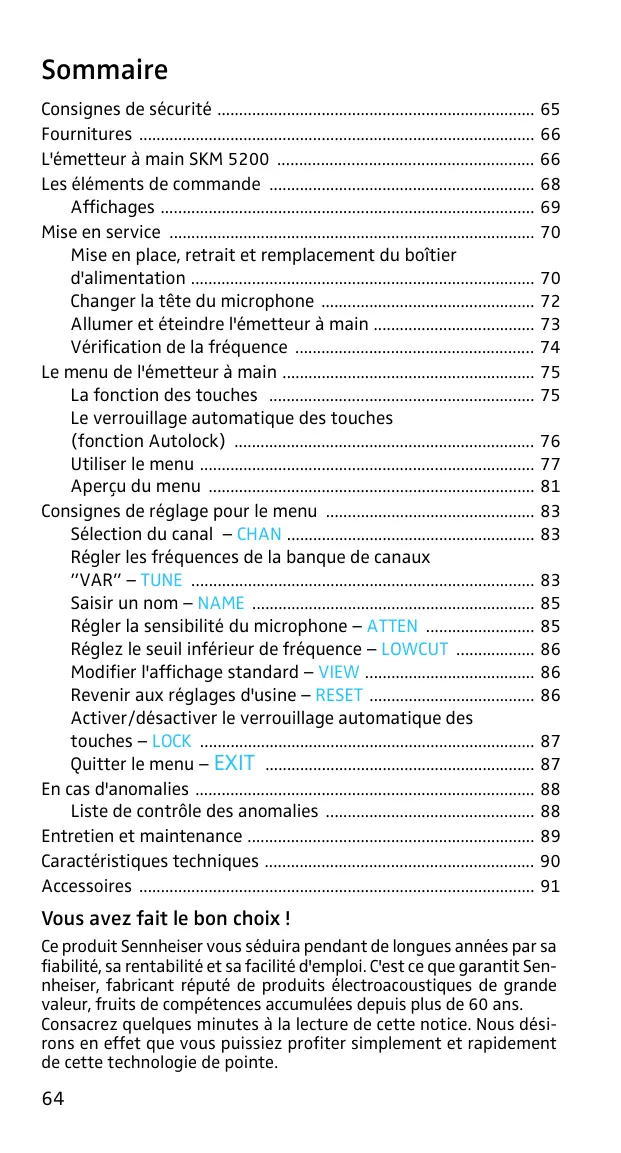

MODE D'EMPLOI SKM 5200 SENNHEISER

Consignes de sécurité 65

Fournitures 66

L'émetteur à main SKM 5200 66

Les éléments de commande 68

Affichages 69

Mise en service 70

Mise en place, retrait et remplacement du boitier d'alimentation 70

Changer la tete du microphone 72

Allumer et teéindre l'émetteur à main 73

Vérification de la fréquence 74

Le menu de I'emmetteur a main 75

La fonction des touches 75

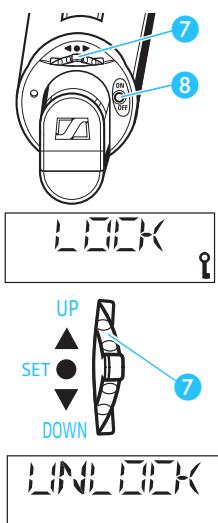

Le verrouillage automatique des touches (fonction Autolock) 76

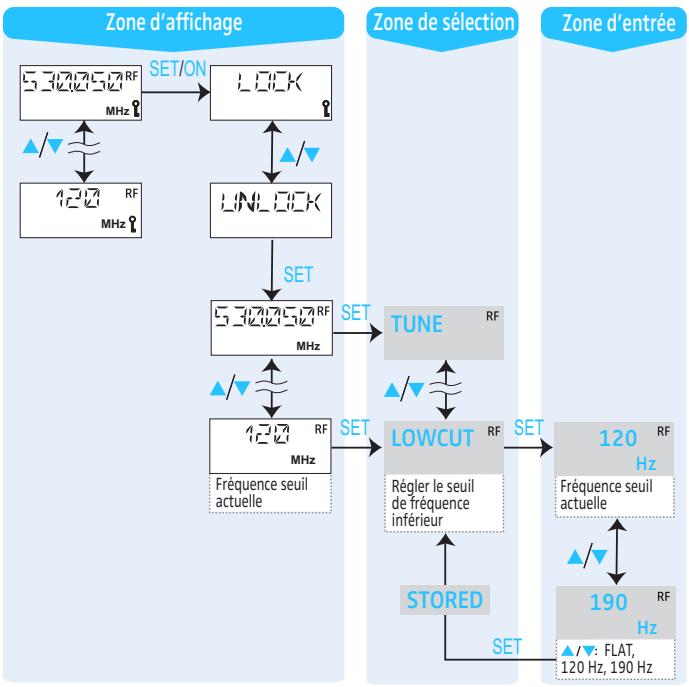

Utiliser le menu 77

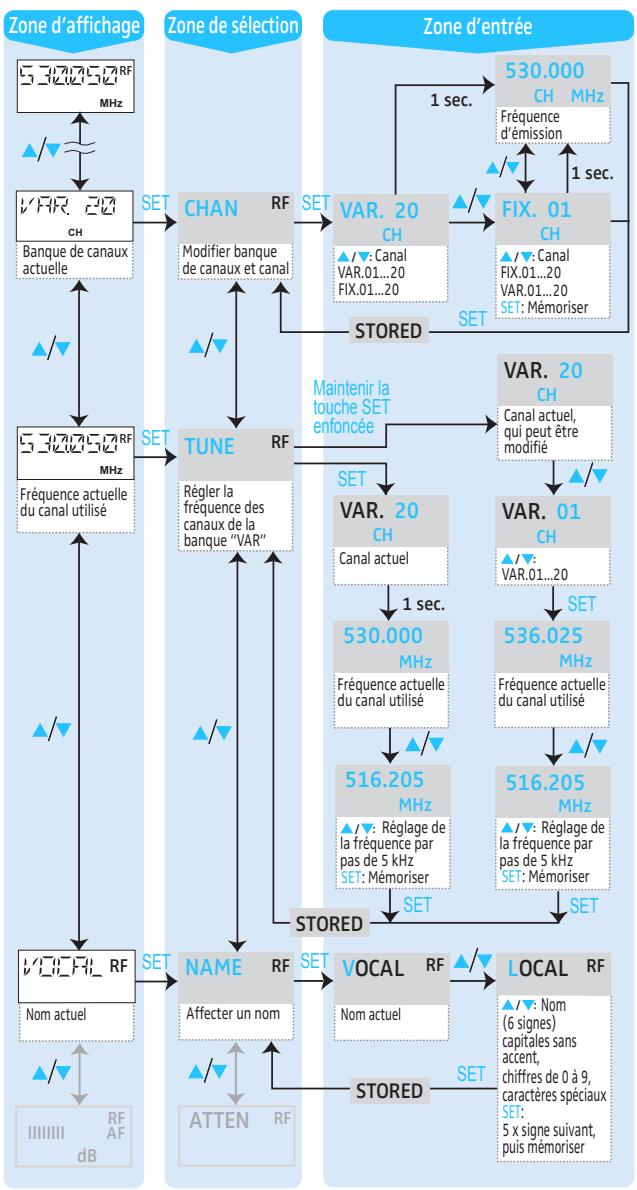

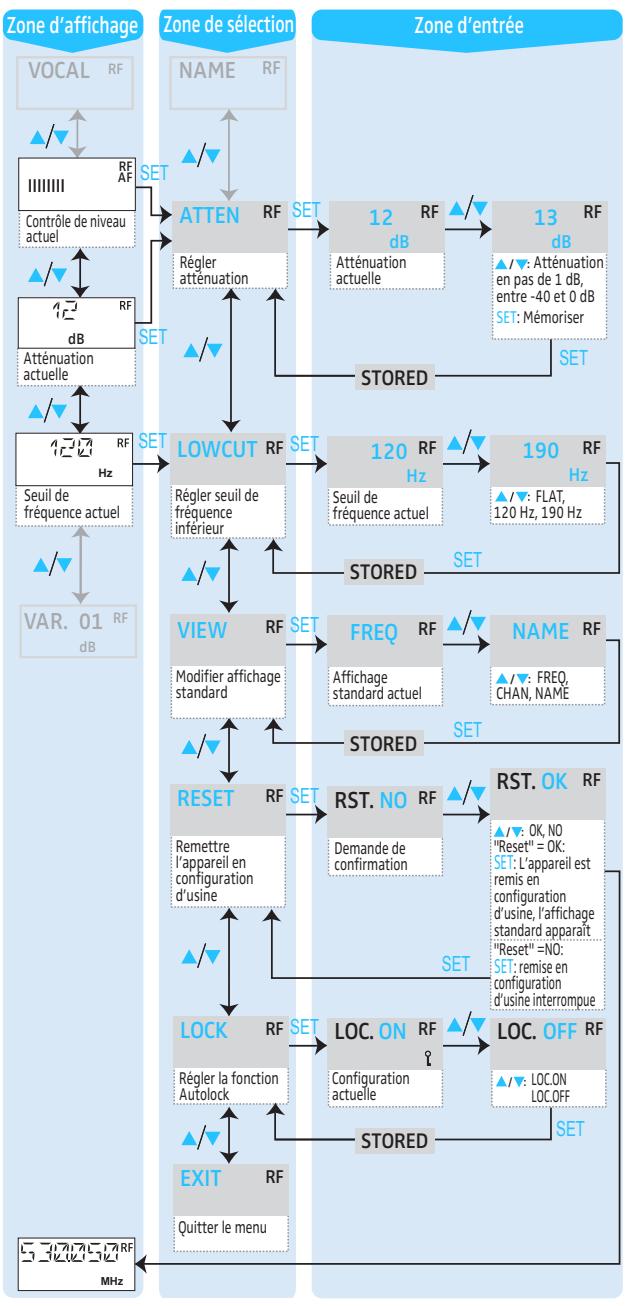

Apercu du menu 81

Consignes de réglage pour le menu 83

Selection du canal - CHAN 83

Régler les fréquences de la banque de canaux "VAR" - TUNE 83

Saisir un nom - NAME 85

Régler la sensibilité du microphone - ATTEN 85

Réglez le seuil inférieur de fréquence - LOWCUT 86

Modifier l'affichage standard - VIEW 86

Revenir aux réglages d'usine - RESET 86

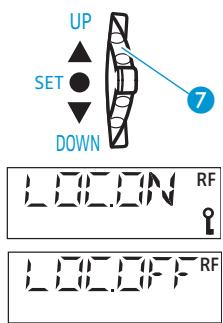

Activer/désactiver le verrouillage automatique des touches - LOCK 87

Quitter le menu - EXIT 87

En cas d'anomalies 88

Listede contrrole des anomalies 88

Entretien et maintenance 89

Caracteristiques techniques 90

Accessoires 91

You'veaiezaitlebonchoix！

Ce produit Sennheiser vous séduira pendant de longues années par sa fiabilité, sa rentabilité et sa capacité d'emploi. C'est ce que garantit Sennheiser, fabricant réputé de produits electroacoustiques de grande valeur, fruits de compétences accumulées depuis plus de 60 ans.

Consacrez quelques minutes à la lecture de cette notice. Nous désirons en effet que vous puissiez profiter simplement et rapidement de cette technologie de pointe.

Consignes de sécurité

• Lisez soigneusement et intégralement la présente notice avant d'utiliser l'émetteur à main.
• Conservez cette notice à un endroit accessible à tout moment pour tous les utilisateurs, pour une utilisation ultérieure. Si vous mettez l'émetteur à main à la disposition d'un tiers, joignez-y toujours la notice.
• N'ouvre jamais l'appareil de votre propre initiative. La garantie est annulée pour les appareils ouverts à l'initiative du client.
• Une infiltration d'eau dans le boitier de l'émetteur peut cause des courts-circuits et endommager les composants électriques de l'émetteur à main. Protégez l'émetteur à main de l'humidité. Nettoyez exclusivement votre émetteur à main à l'aide d'un chiffon légarement humide.

Consignes de sécurité sur l'utilisation de batteries

Correctement utilisées, les batteries sont une source d'énergie sère et fiable. En cas de manipulation proscrite ou non conforme, elles peuvent cependant couler. Dans des cas extrêmes, il y a un risque d'explosion ou d'incendie. Aussi, nous espérons que vous comprendrez que Sennheiser décline toute responsabilité en cas d'emploi abusif ou non conforme. Veuillez en particulier tenir compte des instructions suivantes :

Veillez à la bonne polarité.
- Ne court-circuitez jamais les batteries.
- Ne jetez pas les batteries au feu.
- Protégéz les batteries de toute chaleur excessive.
- Ne déformez et n'endommagez pas les batteries.
- En vue de la protection de l'environnement, remettez les batteries non réutilisables aux points de collecte prévus ou à votre revendeur spécialisé.
- Conserve les batteries hors de portée des enfants.
- Ne rechargez les batteries qu'avec le chargeur prévu.

Utilisation de l'émetteur à main conforme aux directives

L'utilisation conforme aux directives de cet apparéil implique

• que vous ayez lu cette notice et en particulier le chapitre intitulé "Pour votre sécurité".
• que vous n'utilisiez l'émetteur à main que dans les conditions décrites dans la présente notice.

Utilisation non conforme aux directives

Est considérée comme une utilisation non conforme aux directives l'utilisation d'une autre manière que celle écrite dans la présente notice ou le non-respect des conditions d'utilisation décrites ici.

Fournitures

1 Émetteur à main

(veuillez commander séparément la tête du microphone et le boîtier d'alimentation)

1 Pince de remplacement rapide MZQ 3072
9 Plaquettes d'identification couleurs
1 Notice d'utilisation

L'émetteur à main SKM 5200

L'émetteur à main SKM 5200 vous offre une comforts d'utilisation supérieur et s'adapte facilement à toutes conditions de transmission:

• L'émetteur à main est un apparéil universal, utilisable par exemple en reportages, sur scene, en studio, etc.
• Il se désigne par la robustesse de son boftier et son maniement intuitif.
• Pour d'autres domaines d'utilisation, il existe des capsules pour microphones electrostatiques, disponibles au besoin à directivité omnidirectionnelle, cardioïde ou supercardioïde, et très facies à visser. Pour des pressions acoustiques extrémement élevées, un transducteur dynamique en directivité supercardiode est également disponible.
• Pour des performances exigeantes sur scene, l'émetteur à main peut être utilisé en combinaison avec des capsules Neumann (voir "Changer la tête du microphone" page 72).

• La sensibilité du microphone peut être ajustée par pas de 1 dB.

• La possibilité de modifier les fréquences d'émission commutables assure une grande flexibilité d'utilisation dans les conditions de transmission les plus diverses.

• Alimentation au besoin par batterie ou piles - avec affichage LCD du niveau de charge des piles/de la batterie, qui est également transmis au récepteur.
• Dynamique elevée et bruit résiduel réduit grâce au système companteur HiDynplus™ Sennheiser.
• Des plaquettes d'identification en couleurs permettent une identification rapide et aisée des émetteurs.
  L'émetteur à main dispose d'un mode "Vérification de fréquences", qui affiche la fréquence utilisée. Dans ce mode, le microphone n'émet pas.

Le système de banque de canaux

L'émetteur dispose de deux banques de canaux. Dans la banque de canaux "FIX" (Fixed Bank), les fréquences d'émission correspondant aux souhaits du client sont prérégliées en usine. Ces fréquences ne peuvent être modifiées.

Dans la banque de canaux "VAR" (Variable Bank), vous pouze régler etémoriser librement les fréquences.

Variantes

SKM5200

(boitier hématite)

• SKM 5200 BK

(boitier noir)

SKM 5200 NI

(boitier nickel)

Récepteur adapté

• Système EM 1046 (p. ex. EM 203)
  EM 3532, EM 3031, EM 3032
• EK 3041

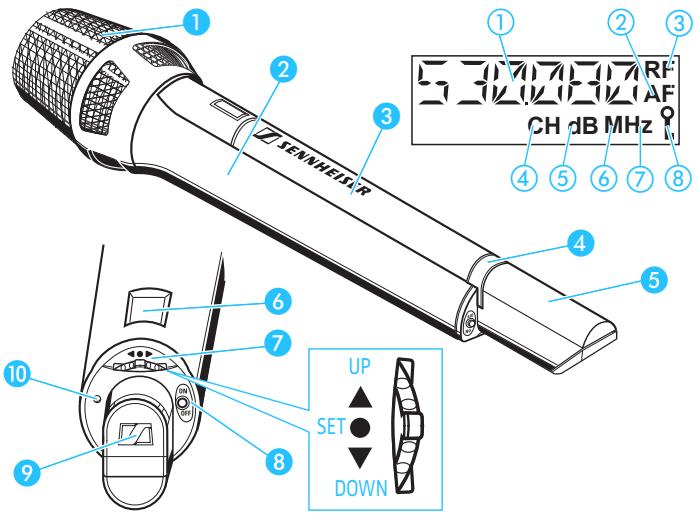

Les éléments de commande

Éléments de commande

Tête de microphone visée (non livre)
2 Corps du micro-émetteur
3 Boîtier d'alimentation (non livre)
4 Verrouillage du compartment des piles
5 Antenne
6 Affichage LCD
7 Commutateur multifonctions à trois positions: (DOWN), (UP) et SET
ToucherougeON/OFFet ESC
9 Plaque d'identification couleurs
10 LED: indication du fonctionnement et de I'etat des piles (ON/LOW BAT)

Affichage LCD

① Affichage alphanumérique
② Symbole de l'affichage du niveau acoustique "AF"
③ Symbole de l'émission par l'émetteur "RF"
④ Symbole de l'affichage du numéro du canal "CH"
⑤ Symbole de l'affichage de la sensibilité du microphone "dB"
⑥ Symbole pour l'affichage de la fréquence "MHz"
⑦ Symbole de l'affichage du seuil de fréquence Low Cut "Hz"
⑧ Symbole d'activation du verrouillage des touches

Affichages

Affichage de fonctionnement et de l'etat des piles

La LED LOW BAT/ON) 10 you informe sur I'etat de fonctionnement de I'emetter :

LED allumée: L'émetteur est allumé et l'état de charge du boîtier d'alimentation est suffisant.

LED clignotante: L'etat de charge actuel du boitier d'alimentation ne permet plus qu'une autonomie réduite (LOW BAT)!

Affichage indiquant que émetteur émet

Une fois l'émetteur allumé, l'affichage "RF" ③ apparaît avec un léger retard à l'écran, pour indiquer que l'émetteur émet.

Éclairage de fond de l'afficheur

Si le verrouillage des touches est désactivié, l'écran reste éclairé pendant env. 20 secondes après chaque utilisation d'une touche.

Mise en service

Mise en place, retrait et remplacement du boîtier d'alimentation

Vous pouvez utiliser l'émetteur à main aussi bien avec le boîtier d'alimentation B 5000 (piles de type Mignon AA, 1,5 V) qu'avac le pack batterie rechargeable Sennheiser BA 5000. En cas d'utilisation régulière, nous recommendons d'utiliser le pack batterie rechargeable, particulièrement respectueux de l'environnement BA 5000.

Remarque :

Pour une parfaite fiabilité, il est recommendé d'utiliser uniquement le pack batterie BA 5000 si l'appareil doit être alimenté par batterie. Les piles et les batteries représentent des courbes de déchéargement différentes. L'émetteur identifie le pack batterie BA 5000 et exploite de manière optimale ses capacités. Les cellules individuelles des batteries du pack batterie B 5000 ne sont pas identifiées comme des batteries.

Pour utiliser le boîtier d'alimentation, ouvre le verrou 4 dans le sens de la flèche.
Placez le boitier d'alimentation dans l'émetteur à main.
Faites glisser le boitier d'alimentation dans la direction de la tete du microphone.
Refermez le verrou 4 dans le sens de la flèche.

Pour retiret le boitier d'alimentation, faites glisser lateralement le verrou dans le sens de la flèche.

Faites glisser le boitier d'alimentation dans la direction de l'antenne.
Vous pouvez aopsisent retirez le boitier d'alimentation.

Remarque :

Lorsque vous avez changé le pack batterie, l'émetteur fonctionne avec les mêmes réglages que ceux qui existaient préalablement au remplacement. Les réglages enregistrés sont conservés.

Misen en place des piles dans le boîtier d'alimentation B 5000

Utilisez dans le boitier d'alimentation B 5000 des piles alcalines manganése pour maximiser la durée d'utilisation.

Pour ouvrir le boîtier d'alimentation, pressez la partie de l'affichage du boîtier d'alimentation 11 vers le bas. Il se rabat vers le bas.
Insérez les piles. Respectez la polarité.
Fermez le pack d'alimentation.

Affichage LCD, exemple du boîtier alimentation B 5000-1

• Affichage LCD à 3 paliers de l'autonomie résiduelle des piles
• en cas d'autonomie faible (LOW BAT), le dernier segment clignote. Il faut changer les piles.

Recharger le pack batterie BA 5000

Avant la première utilisation, ou si l'émetteur est resté inutilisé pendant plusieurs semaines, il est nécessaire de recharger complètement le pack batterie BA 5000.

Un chargeur L 50 vous permet de recharger simultanément deux packs batteries BA 5000.

Placez l'adaptateur approprié 12 dans le compartment 13 du chargeur.
Placez le pack batterie BA 5000 dans l'adaptateur 12.

Temps de chargement : env. deux heures et demi avec le chargeur L 50 (en fonction de la charge résiduelle des batterie).

Remarque :

Le procédé U permet de rechercher le pack batterie de manière particulièrement sère. Pour de plus amples informations, consultez la notice du chargeur L 50.

Affichage LCD, exemple du pack batterie BA 5000-1

• Affichage LCD à 6 paliers du niveau de charge des batteries et de la capacité de charge
• Une dispositif électronique commande par microprocesseur surville le déchargement des cellules des batteries.
• La capacité maximale se réduit avec le vieillissement naturel des cellules. Le pack batterie BA 5000-1 mesure la capacité maximale. Il indiquera donc toujours un niveau inférieur à 100% pour les batteries plus ancienness, y compris après rechargement complet.

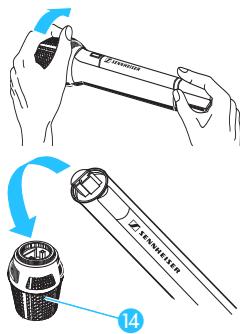

Changer la tete du microphone

Vous pouvez remplacer la tete du microphone du SKM 5200.

Dévissez la tête en la tournant dans le sens de la flèche.
Retirez la tete du microphone 14.
Placez la nouvelle tête.
Fixez la tete du microphone en la tournant dans le sens inverse de la flèche.

Différentes têtes de microphones sont disponibles en fonction des domaines d'utilisation :

Modèle	Type	Caracteristiques	SPL
ME 5002	Condensateur	omnidirectionnel	138 dB
ME 5004	Condensateur	cardioïde	139 dB
Modèle	Type	Caracteristique	SPL
ME 5005	Condensateur, rétroaction acoustique particulièrement faible	supercardioide	154 dB
ME 5005e	Condensateur, rétroaction acoustique particulièrement faible	supercardioide	158 dB
MD 5005	dynamique, rétroaction acoustique particulièrement faible	supercardioide	163 dB
ME 5009	Condensateur	cardioïde large	140 dB
KK 105 S (nickel)	Condensateur (Neumann)	supercardioide	155 dB
KK 105 BK (noir)	Condensateur (Neumann)	supercardioide	155 dB
KK 104 S (nickel))	Condensateur (Neumann)	cardioïde	153 dB
KK 104 BK (noir)	Condensateur (Neumann)	cardioïde	153 dB

Allumer et éteindre l'émetteur à main

Pourmettre en marchel'émetteur à main, pressez brievement la touche rouge 8.

La LED 10 s'allume, l'écran affiche l'affichage standard et le symbole "RF" apparait avec un léger retard. L'affichage LCD reste éclairé pendant env. 20 secondes.

Remarque :

• Retirez les piles ou le pack batterie de l'émetteur si les apparciels restent inutilisés pendant une durée prolongée.
• Vous ne pouvez éteindre l'émetteur à main que lorsque le verrouillage des touches est désactifé (voir page 76).

Pour eteindre Iemetre a main, maintenez la touche rouge 8 enforcée jusqu'à ce que l'inscription "OFF" apparaisse à l'écran.

La LED 10 et l'affichage de l'écran 6 s'eteignent ensuite.

Remarque :

• Dans la zone d'entrée du menu, la touche rouge ⑧ a la fonction d'une toucheESC.

Vérification de la fréquence

L'émetteur à main dispose d'un mode de vérification de fréquence, qui l'empêche d'émettre à une fréquence non souhaitée lorsqu'il est en service.

Lorsque you allumez l'émetteur, maintenez la touche rouge 8 en foncée.

L'écran LCD affiche la fréquence utilisée, sans que l'émetteur n'émette.

Si la fréquence affichée est la fréquence souhaïée, vous pouvez relâcher la touche rouge 8.

Après cinq secondes, le symbole "RF" ③ s'affiche et l'émetteur émet.

Si vous souhaitez une autre fréquence, procédez comme suit :

Relâchéz la touche rouge 8.
Pressez le commutateur multifonction ⑦ deux fois en cinq secondes (Position •SET).
Yououvoutrouvazapresentdanslazoned'entree de l'option "CHAN"ou"TUNE"etyoupouvezmodifier la fréquence d'émission(voir"Consignesde réglage pourle menu"page83).

Identifier l'émetteur à main

Neuf plaquettes d'identification sont livrées avec l'émetteur. Elles vous permettent d'identifier les différents émetteurs à main.

Pressez les deux taquets d'arrêt centraux l'un vers l'autre, pour-retirer les plaquettes d'identification. Retirez simultanément les plaquettes d'identification du rail.

Placez les plaquettes d'identification en les faisant glisser sur le rail dans le sens de la flèche.

Le menu de l'émetteur à main

La fonction des touches

Touche	Mode	Fonction de la touche
touche rouge ON/OFF, ESC	Éteint	• Pressez brèvement la touche : allumer l'émetteur à main • Maintenir la touche enforcée : procéder à une vérification de la fréquence
	Plage d'affichage	• Presser brèvement la touche (fonction Autolock activée) : Mettre immédiatement en service le verrouillage des touches • Presser brèvement la touche (verrouillage des touches activé) : Appeler le verrouillage des touches pour leMETtre hors service • Presser la touche 3 s (verrouillage des touches désactivé) : Mettre l'émetteur hors service
	Zone de sélection	Interrompre la saisie et revenir à la zone d'affichage
	Zone d'entrée	Interrompre la saisie et revenir dans la zone d'affichage au dernier paramètre affché avec la dernière valeur enregistrée
•SET	Zone d'affichage	• Verrouillage des touches désactivié : passer dans la zone de sclection • Verrouillage des touches activé : appeler le verrouillage des touches pour le déactiver
	Zone de sélection	Passer dans la zone d'entrecée de l'option affichée
	Zone d'entrée	Enregistrer les réglages et revenir à la zone de sclection ("STORED" est affché)
▲ (UP)/▼ (DOWN)	Zone d'affichage	Passer au paramètre précédent (▲) ou au paramètre suivant (▼)
	Zone de sélection	Appeler l'option précédent (▲) ou suivante (▼)
	Zone d'entrée	Augmenter (▲) ou réduire (▼) la valeur d'une option

Le verrouillage automatique des touches (fonction Autolock)

L'émetteur à main dispose d'un verrouillage des touches, qui empêche toute modification inopinée des réglages pendant l'utilisation de l'émetteur. Si le verrouillage automatique des touches est activédans l'option "LOCK"(voir "Activer/désactiver le verrouillage automatique des touches - LOCK" page 87), le verrouillage des touches s'enclenché automatiquement dans la zone d'affichage 10 secondes après que la dernière touche a été pressée.

Aparavant, le symbole du verrouillage des touches ⑧ clignote plusieurs fois à l'écran. Simultanément, l'éclairage de l'écran s'eteint.

Remarque :

Vous pouvez désactiver durablement (voir page 87) ou temporairement (voir page 76) le verrouillage automatique des touches.

Désactivation-temporaire de la fonction Autolock

Pour procéder à une modification dans le menu, vous doivent désactiver temporairement le verrouillage automatique des touches.

Pour ce faire, appuyez soit sur la touche rouge 8, soit sur le commutateur multifonction 7 (position •SET).

L'affichage "LOCK" apparait à l'écran.

Déplacez ensuite le commutateur multifonction dans la direction (UP) ou DOWN).

L'affichage "UNLOCK" apparait à l'écran.

Pressez sur le commutateur multifonction (position •SET).

Vous pouvez à présentment modifier les réglages.

Après avoir quitté le menu, le verrouillage des touches est activé automatiquement après 10 secondes. Vous pouvez également activer immidiatement le verrouillage des touches en pressant sur la touche rouge 8.

Utiliser le menu

Le menu est constitué de trois zones :

Zone d'affichage

Dans la zone d'affichage, vous pouvez consulter les réglages actuels des paramètres, et ce, même lorsque le verrouillage des touches est activé.

Zone de sélection

Dans la zone de sélection, vous Sélectionnez l'option pour laquelle vous désirez modifier le réglage des paramètres. Le verrouillage des touches doit être désactivé pour passer dans la zone de sélection.

Zone d'entrée

Dans la zone d'entrée, vous pouvez modifier le réglage d'un paramètre pour une option selectionnée.

Dans ce chapitre, nous décrivons, à l'aide de l'exemple de l'options "LOWCUT", comment utiliser le menu de l'émetteur.

Après la mise en service

Lorsque l'appareil a eté mis en marche, l'affichage standard apparait. Selon le réglage, il peut s'agir de la fréquence d'émission, le canal ou le nom de l'émetteur.

Afficher le paramètre dans la zone d'affichage

Mème si le verrouillage des touches est activé, vous pouvez afficher successivement les réglages actuels des différents paramètres dans la zone d'affichage (voir "Aperçu du menu" page 81). Àpres quelques secondes, l'affichage revient à l'affichage standard. Si le verrouillage des touches est activé, l'écran n'est pas éclairé.

Déplacez le commutateur multifonction dans la direction (UP) ou (DOWN), pour afficher les réglages des paramètres. Si vous faites glisser plusieurs fois le commutateur multifonction dans la même direction, vous afficherez successivement tous les réglages

Passer dans la zone de selection

Le verrouillage des touches doit être désactivé pour passer de la zone d'affichage à la zone de sélection.

Désactivez le verrouillage des touches comme déscrit au chapitre "Désactivation-temporaire de la fonction Autolock" page 76. Vous pouvez à présent sélectionner l'option dont vous désirez modifier les réglages.
Pressez sur le commutateur multifonction (position •SET).
Vous passez à l'option qui était affichée dans la zone d'affichage.

Selectionner une option

Placez ensuite le commutateur multifonction dans la direction (UP) ou DOWN).
Pressez sur le commutateur multifonction (position •SET). Le nom de l'option sélectionnée clignote.

Vous pouvez selectionner une des options suivantes :

Option	Fonction
CHAN	Sélectionner un canal
TUNE	Régler la fréquence d'émission pour la banque de canaux "VAR"(Variable Bank)
NAME	Entrer un nom
ATTEN	Réglez la sensibilité du microphone
LOWCUT	Régler le seuil de fréquence inférieur
VIEW	Changer l'affichage standard
RESET	Rétablier les réglages d'usine de l'appareil
LOCK	Activer ou désactiver la fonction Autolock
EXIT	Quitter le menu et returner à l'affichage stan-dard

Passer dans la zone d'entrée de l'option affichée

Pressez sur le commutateur multifonction (position •SET).

Vous passez ainsi dans la zone d'entree de I'option selectionnee et vous pouvez modifier les reglages. Le reglage momentane, qui peut etre modifie, clignote a present sur I'afficheur.

Modifier les réglages

Vous modifiez le réglage de l'option sélectionnée à l'aide du commutateur multifonction ⑦.

Si vous faites glisser brievement le commutateur multifonction dans la direction (UP) ou (DOWN), l'affichage passé à la valeur suivante ou précédente.

Si, dans les options "ATTEN", "CHAN", "TUNE" ou "NAME", vous maintenez le commutateur multifonction en position (UP) ou (DOWN), l'affichage se modifie en continu (fonction Repeat). Dans l'option "TUNE", la fonction Repeat accélère. Cela permet d'atteindre facilement et rapidement la valeur souhaïée dans les deux directions.

Mémoriser les entrées

Pour enregistrer durablement un réglage, pressez sur le commutateur multifonction (position • SET). L'afficheur indique "STORED" à titre de confirmation.

La dernière option utilisée est ensuite de nouveau affichée.

En règle générale, les réglages sont pris en compte immédiatement dans toutes les options. Les options "TUNE" et "CHAN" constituent une exception. Les modifications n'y prennt effet qu'après avoir été mémorisées et que l'afficheur ait indiqué "STO-RED".

Quitter le menu

L'option "EXIT" permet de quitter le menu et de returner à l'affichage standard.

Si vous pressez brievement la touche rouge 8 dans le menu, vous interrompe la saisie et vous revenez, sans que les changements n'aiient ete valides, a l'affichage standard, avec les derniers réglages memorisés.

Aperçu du menu

Désactivez le verrouillage des touches avant de procéder à des réglages (voir "Désactivation-temporaire de la fonction Autolock" page 76). La touche rouge 8, vous permet d'interrompre la saisie et de revenir à la zone d'affichage.

Consignes de réglage pour le menu

Selection du canal - CHAN

L'option "CHAN" vous permet de passer successivement entre les canaux des banques de canaux "FIX" et "VAR". Pendant ce réglage, l'émetteur n'émet pas.

Si vous entrez dans la zone d'entrée de l'options "CHAN", le nombre du canal actuel s'affiche d'abord. Àpres env. 1 seconde, il est remplaçé par la fréquence d'émission de ce canal.

Pour modifier le canal, faites glisser la touche multifonction dans la direction (UP) ou (DOWN). Le nouveau numero de canal s'affiche pendant environ 1 sec. Ensuite, l'écran affiche la fréquence d'émission correspondante.

Ce n'est qu'après que vous ayez memorisé l'entrée et que le message "STORED" se soit affché pour confirmation que 3'émetteur à main émettra à la fréquence sélectionnée.

Régler les fréquences de la banque de canaux "VAR" - TUNE

Dans l'option "TUNE", vous pouvez selectionner et memoriser librement les fréquences affectées aux canaux de la banque de canaux "VAR" (Variable Bank). Pendant ce réglage, l'émetteur n'émet pas.

Remarque :

Si vous scélectionné l'option "TUNE" de la banque de canaux "FIX", l'émetteur passée automatiquement au canal 01 de la banque de canaux "VAR" et l'écran affiche brievement le message "VAR".

Vous pouvez alors modifier la fréquence par pas de 5 kHz sur une largeur de bande maximale de 36 MHz.

Remarque :

Si vous utilisez une installation multicanaux, selectionnez les fréquences de manière à éviter toute interférence.

Il existe deux moyens de régler les fréquences :

• Vous configurer une nouvelle fréquence pour le canal utilisé :

Dans la zone de selection de l'option "TUNE", appuyez sur le commutateur multifonction (position SET). Le nombre du canal s'affiche dans un premier temps, avant de laisser place à la fréquence de ce canal.

Modifiez cette fréquence en faisant glisser le commutateur multifonction dans la direction (UP) ou (DOWN).
Mémorisez votre réglage.

• Passez à un autre canal et modifiiesz la fréquence affectée à ce nouveau canal :

Maintenez le commutateur multifonction 7 enforcé quelques secondes (position SET). Le canal utilisé s'affiche en clignotant.

Sélectionnez un canal en faisant glisser le commutateur multifonction dans la direction (UP) ou (DOWN).
Confirmez votrechoix enappuyant sur le commutateur multifonction (position SET).
La fréquence du canal sélectionné s'affiche. Pour la modifier, faites glisser le commutateur multifonction dans la direction (UP) ou (DOWN).
Mémorisez votre réglage.

Saisir un nom - NAME

L'option "NAME" vous permet d'affector le nom de votre可以选择 à l'émetteur. Ce nom pourra être affiché dans l'affichage standard. Le nom peut compter six caractères au maximum et se composer de :

• lettres, sans accents
• chiffres 0 à 9
• caractères spéciaux et espaces.

Après être allé dans la zone d'entrée de l'options, la première position clignote sur l'afficheur.

Faites glisser le commutateur multifonction dans la direction (UP) ou (DOWN), pour selectionner un caractètre.

(Faire glisser une seule fois le commutateur: signe suivant ou precedent,

Maintenir le commutateur: modifier l'affichage en continu)

Appuyez sur le commutateur multifonction (position SET), pour passer à position suivante.
Lorsque you've entered les six caractères d'un nom, memorisez le nom en pressant sur le commutateur multifonction (position • SET). L'affichage "STORED" apparait à l'écran.

Régler la sensibilité du microphone - ATTEN

Vous pouvez régler la sensibilité du microphone de l'émetteur à main dans l'option "ATTEN". Ce faisant, vous modifiez l'atténuation d'entrée de l'émetteur.

L'atténuation d'entrée sera convenablement reglee si I'indicateur du niveau audio (AF) n'est a son maximum ⑧ que lors des passages les plus forts. Vous pouvez modifier l'atténuation d'entrée par pas de 1 dB dans une plage de -40 dB à 0 dB.

Comparez la sensibilité du modele SKM 5200 à celle du modele SKM 5000

SKM 5200 : réglage de la puissance sonore	-40	-30	-20	-10	0
SKM 5000 : position	1	2	3	4	5

Réglez le seuil inférieur de fréquence - LOWCUT

Pour réduire les fréquences graves non souhaitées, comme le bruit produit par les machines, le vent et les bruits de pas, vous pouvez activer un filtré salle-haut. Vous pouvez désirir la fréquence seul entre 190 Hz et 120 Hz.

Si vous ne pouze pas réduire davantage le volume des graves, sélectionné le réglage "FLAT".

Modifier l'affichage standard - VIEW

Selectionnez un des affichages standard suivants dans l'option "VIEW":

Fréquence d'émission "FREQ"

Canal "CHAN"

Nom "NAME"

L'affichage standard sélectionné apparait

• après que l'émetteur a été allumé
• après que les paramètres ont été affichés pendant 10 secondes dans la zone d'affichage.

Revenir aux réglages d'usine - RESET

L'option "RESET" vous permet de remettre émetteur à main dans la configuration d'usine suivante : L'affichage standard apparaît de nouveau.

seuil inférieur de fréquence flat

Sensibilité du microphone -20 dB

Nom 5200

Affichage standard Fréquence

Fonction Autolock désactivée

Canal FIX 01

Les fréquences de la banque de canaux "VAR" sont remises à zéro.

Activer/désactiver le verrouillage automatique des touches - LOCK

L'émetteur à main est équipé d'une fonction Autolock (verrouillage automatique des touches) qui vous pouze activer ou dé-sactiver dans l'option "LOCK". Si la fonction Autolock est activée, les touches sont automatiquement verrouillées 10 secondes après la première utilisation d'une touche et l'émetteur est ainsi protégé contre toute modification intempéste des réglages. Pour l'usage quotidien, nous vous recommendons d'activer la fonction Autolock.

Dans la zone de selection de l'option "LOCK", appuyez sur le commutateur multifonction ⑦ (position • SET). La configuration actuelle de la fonction Autolock s'affiche.
Vous pouvez la modifier en faisant glisser le commutateur multifonction dans la direction (UP) ou (DOWN). Sélectionnez "LOC.ON" pour activer la fonction et "LOC.OFF" pour désactiver cette fonction.
Mémorisez votre réglage.

Quitter le menu - EXIT

L'option "EXIT" permet de quitter le menu et de returner à l'affchage standard.

Si vous appuyez de manière brève sur la touche rouge dans le menu, l'entrée est arrêtée (fonction ESC) et vous returnez à l'affichage standard sans qu'aucune modification n'ait été effectué.

En cas d'anomalies

Liste de contrôle des anomalies

Problème	Cause possible	Remède possible
Pas d'affichage de fonctionnement	Piles usées ou mal positionnées, pack batterie vide	Remplacer les piles ou contrôleurs polarités Recharger le pack batterie
Impossible d'allumer l'émetteur ou de modifier les réglages	Le verrouillage des tou-ches est activé.	Déactiver le verrouillage des touches (voir "Désactivation temporaire de la fonction Autolock" page 76
pas de signal radio au niveau du récepteur	Canal différent pour l'émetteur et le récepteur	Régler le même canal pour l'émetteur et le récepteur
	La portée de la liaison radio est dépassée	Contrôler le système anti-bruit au niveau du récepteur ou réduire la distance entre l'antenne du récepteur et l'émetteur
signal faible	L'antenne est recou-verte par un object.	Ne pas saisir l'émetteur à main par la partie antenne.
Le signal sonore est noyé dans le bruit de fond.	L'atténuation de l'émetteur est trop élevé.	voir "Régler la sensibilité du microphone - ATTEN" page 85
	Le niveau de sortie du récepteur est trop faible	Augmenter le niveau de la sortie ligne
Le signal sonore est déformé	L'atténuation de l'émetteur est trop faible.	voir "Régler la sensibilité du microphone - ATTEN" page 85
	Le niveau de sortie du récepteur est trop élevé	Réduire le niveau de la sortie ligne

Appelez votre partenaire Sennheiser si vous rencontres des problèmes non répertoriés dans le tableau ou qui ne peuvent être résolus avec les solutions proposées.

Conseils pour une réception optimale

• La portée de l'émetteur dépend des conditions locales. Elle peut s'lever jusqu'à 150 m. L'espace situé entre l'antenne émettrice et l'antenne réceptrice doit si possible être dégagé.
• Observe la distance minimale recommandée de 5 mètres entre l'antenne émettrice et l'antenne réceptrice. Vous évitez ainsi une saturation HF du récepteur.
• Ne tenez pas le récepteur par sa partie antennne.

Conseils pour l'utilisation d'une installation multicanaux

• Lorsque vous utilisez une installation multicanaux, veillez à évi ter toute interférence entre les fréquences.

Entretien et maintenance

ATTENTION!

L'eau peut endommager les composant électroniques de l'émetteur à main!

De l'eau qui pénétrerait dans le boîtier de l'émetteur à main pourrait cause des courts-circuits dans les composants électroniques de l'appareil.

Nettoyez exclusivement votre émetteur à main à l'aide d'un chiffon légarement humide.

Si émetteur à main est sale, vous pouvez le nettoyer à l'aide d'un chiffon légèrement humide.

Remarque :

N'utilisez jamais de solvant ou de dédTergent.

Caracteristiques techniques

Modulation	FM bande large
Plage de fréquences	450–960 MHz
Commutation de largeurde bande	36 MHz
Emplacement desenregistrement defréquences	banque de canaux "FIX"avec fréquence au besoin du clientBanque de canaux "VAR" avec20 fréquences librement configurables(par pas de 5 kHz)
Puisance de sortie HF	50 mW (-3 dB) à 50 Ω
Stabilité de fréquence	±10 kHz dans la plage de températureindiquée
Émission d'ondesaccessoires	<4 nW
Excursion nominale/crête	±40 kHz/±56 kHz FM
Dynamique	typ. 114 dB (A)eff (ATTEN -40 dB)
DHT(excursion nominale 1 kHz)	<0,5 %
Réponse en fréquence BF	60–20 000 Hz
Réduction du bruit	Sennheiser HiDynplusTM
Filtre passer-haut(-3 dB)	réglable (flat, 120 Hz, 190 Hz)
Sensibilité	réglable par pas de 1 dB de-40 à 0 dB
Alimentation électrique	par B 5000 (2 cellul primeaires, Type AA)ou BA 5000 (pack batterie)
Autonomie	typ. 8 h avec B 5000-1typ. 8 h avec BA 5000-1
Plage de température	de –10 à +55 °C
Dimensions	Longueur 200 mm, Ø 35,5 mm
Poids:	env. 300 g
Homologations	USA : FCC-Part 74 861FCC ID : DMOSKM52Canada : RSS-123IC : 2099A-SKM5200EU : ETSI EN 300 442-1/-2CE 0682!

Accessoires

003763 Tete de microphone ME 5009
003760 Tete de microphone ME 5005
005249 Tete de microphone ME 5005 e
003762 Tete de microphone ME 5004
003761 Tete de microphone ME 5002
003823 Tete de microphone MD 5005
008474 Tete de microphone Neumann KK 105 S
008476 Tête de microphone Neumann KK 105 S-BK
008533 Tête de microphone Neumann KK 104 S-BK
008534 Tete de microphone Neumann KK 104 S
005273 Pack batterie B 5000-1
005274 Pack batterie BA 5000-1, y compris adaptateur pour chargeur L 50
003554 Chargeur pour pack batterie BA 5000) L 50
051662 Adaptateur pour chargeur L 50
003824 Écran antivient MZW 5000-ANT, anthracite, sans anneau d'identification
003825 Écran antivent MZW 5000-BL avec anneau d'identification bleu
003826 Écran antivent MZW 5000-GE avec anneau d'identification jaune
003827 Écran antivent MZW 5000-GN avec anneau d'identification vert
003828 Écran antivent MZW 5000-RT avec anneau d'identification rouge
003829 Écran antivent MZW 5000-WS avec anneau d'identification blanc
512888 9 Plaquettes d'identification couleurs

Garantiebestimmungen

La période de garantie pour ce produit Sennheiser est de 24 mois à compter de la date d'achat. Sont exclues, les batteries rechargeables ou jetables livrées avec le produit. En raison de leurs caractéristiques ces produits ont une durée de vie plus courte liée principale à la fréquence d'utilisation.

La période de garantie commence à la date de l'achat. Pour cette raison, nous vous recom-mandons de conserver votre facture comme preuve d'achat. Sans cette preuve -qui est vérifiée par Sennheiser -aucune prise en compte de la garantie ne pourrait être retenue.

La garantie comprend, gratuitement, la remise en etat de fonctionnement du matériel par la réparation ou le remplacement des pièces défectueuses ou dans le cas où la réparation n'est pas possible, par échange du matériel. L'utilisation inadéquate (mauvaise utilisation, dégâtis mécaniques, tension électrique incorrecte), sont exclus de la garantie. La garantie est invalidée en cas d'intervention par des personnes non-autorisées ou des stations de réparation non agrees.

Pour faire jouer la garantie, returnez l'appareil et ses accessoires, accompagne de la fac-ture d'achat, a votre distributeur/agree. Pour éviter des dégats durant le transport il est recommendé d'utiliser l'emballage d'origine.

Votre droit légal de recours contre le vendeur n'est pas limité par cette garantie. La garan-tie peut être revendiquée dans tous les pays à l'extérieur des Etats-Unis à condition qu'aucune loi nationale n'en invalide les termes.

Garanzia prodotti

Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays.

Nota:
